JP2025079110A - 回路接続構造体の製造方法、回路接続用接着剤フィルム、及び回路接続構造体 - Google Patents

Abstract

【課題】対向電極間の接続抵抗値の低減を図りつつ、充分な接着強度で接続され、優れた接続信頼性を有する回路接続構造体を得ることを可能とする回路接続構造体の製造方法を提供すること。
【解決手段】回路接続構造体の製造方法は、第１の電極２２を有する第１の回路部材２３と、第２の電極２５を有する第２の回路部材２４との間に、導電粒子４を含有する回路接続用接着剤フィルム１０を介在させ、第１の回路部材２３及び第２の回路部材２４を熱圧着して、第１の電極２２及び第２の電極２５を互いに電気的に接続する工程を備え、回路接続用接着剤フィルム１０が、導電粒子４及び第１の熱硬化性樹脂成分を含有する第１の接着剤層１と、第２の熱硬化性樹脂成分を含有する第２の接着剤層２と、を有し、回路接続用接着剤フィルム１０は、示差走査熱量曲線から得られる反応開始温度Ｔ１と反応ピーク温度Ｔｍａｘとの差（Ｔｍａｘ－Ｔ１）が２０℃以下である。
【選択図】図３

Description

本開示は、回路接続構造体の製造方法、回路接続用接着剤フィルム、及び回路接続構造体に関する。

従来、テレビ、ＰＣモニタ、携帯電話、スマートホン等の各種表示手段として、液晶表示パネル、有機ＥＬパネル等が用いられている。このような表示装置においては、ファインピッチ化、軽量薄型化等の観点から、駆動用ＩＣを直接表示パネルのガラス基板上に実装するいわゆるＣＯＧ（ｃｈｉｐ ｏｎ ｇｌａｓｓ）実装が採用されている。

ＣＯＧ実装方式が採用された液晶表示パネルにおいては、例えば、透明電極（ＩＴＯ（酸化インジウムスズ）等）を複数有する透明基板（ガラス基板等）上に、液晶駆動用ＩＣ等の半導体素子が接続される。半導体素子の電極端子と透明電極との接続のための接着材料として、接着剤中に導電粒子が分散された異方導電性を有する回路接続用接着剤フィルムが使用されている。例えば、半導体素子として液晶駆動用ＩＣを実装する場合、液晶駆動用ＩＣは、その実装面に透明電極に対応した複数の電極端子を有しており、異方導電性を有する回路接続用接着剤フィルムを介して液晶駆動用ＩＣを透明基板上に熱圧着することによって、電極端子と透明電極とが接続されて、回路接続構造体を得ることができる。

近年、ＰＯＥＬＤ（Ｐｌａｓｉｔｉｃ Ｏｒｇａｎｉｃ Ｅｌｅｃｔｒｏ－Ｌｕｍｉｎｅｓｃｅｎｃｅ Ｄｉｏｄｅ：有機発光ダイオード）ディスプレイなどの曲面を有するディスプレイ（フレキシブルディスプレイ）が提案されている。このようなフレキシブルディスプレイでは、基板としてガラス基板に替えて可撓性を有するプラスチック基板（ポリイミド基板等）が用いられるため、駆動用ＩＣ等の各種電子部品もプラスチック基板に実装されることとなる。そのような実装の方法として、異方導電性を有する回路接続用接着剤フィルムを用いるＣＯＰ（ｃｈｉｐ ｏｎ ｐｌａｓｔｉｃ）実装が検討されている（例えば、特許文献１参照）。

特開２０１６－０５４２８８号公報

電流駆動であるＯＥＬＤにおいては対向する電極間の接続抵抗をより低減することが求められている。一方で、異方導電性を有する回路接続用接着剤フィルムを用いて実装する場合には、短時間の実装条件で充分な接着強度を発現できることも要求される。

回路接続構造体の接続抵抗を低減する手法としては、電極と導電粒子との接触を良好にする目的で、導電粒子の粒子硬度の調整や接着剤フィルムの最低溶融粘度を低くすることなどが知られている。しかしながら、これらの手法のみでは、短時間実装によって、信頼性試験後においても接続抵抗値が上昇にしにくい回路接続構造体を得ることは難しい。

そこで、本開示は、対向電極間の接続抵抗値の低減を図りつつ、充分な接着強度で接続され、優れた接続信頼性を有する回路接続構造体を得ることを可能とする回路接続構造体の製造方法及び回路接続用接着剤フィルムを提供することを主な目的とする。

本開示の一側面は、下記の［１］～［１２］に関する。

［１］ 第１の電極を有する第１の回路部材と、第２の電極を有する第２の回路部材との間に、導電粒子を含有する回路接続用接着剤フィルムを介在させ、前記第１の回路部材及び前記第２の回路部材を熱圧着して、前記第１の電極及び前記第２の電極を互いに電気的に接続する工程を備え、前記回路接続用接着剤フィルムが、導電粒子及び第１の熱硬化性樹脂成分を含有する第１の接着剤層と、前記第１の接着剤層上に設けられた、第２の熱硬化性樹脂成分を含有する第２の接着剤層と、を有し、前記回路接続用接着剤フィルムは、示差走査熱量曲線から得られる反応開始温度Ｔ１と反応ピーク温度Ｔｍａｘとの差（Ｔｍａｘ－Ｔ１）が２０℃以下である、回路接続構造体の製造方法。
［２］ 前記反応開始温度Ｔ１が、１００～１１０℃である、［１］に記載の回路接続構造体の製造方法。
［３］ 前記第１の回路部材及び前記第２の回路部材を熱圧着するときの接続温度が、１７０～２２０℃であり、加熱開始時から１秒後に前記接続温度の８０％以上の温度となるように前記第１の回路部材及び前記第２の回路部材を熱圧着する、［１］又は［２］に記載の回路接続構造体の製造方法。
［４］ 前記第１の熱硬化性樹脂成分及び前記第２の熱硬化性樹脂成分が、カチオン重合性化合物及び熱カチオン重合開始剤を含み、前記第１の接着剤層が光硬化性樹脂成分の硬化物を更に含有し、前記光硬化性樹脂成分がラジカル重合性化合物及び光ラジカル重合開始剤を含む、［１］～［３］のいずれかに記載の回路接続構造体の製造方法。
［５］ 前記カチオン重合性化合物が、オキセタン化合物及び脂環式エポキシ化合物からなる群より選ばれる少なくとも１種の化合物である、［４］に記載の回路接続構造体の製造方法。
［６］ 前記第１の接着剤層の厚さが５．０μｍ以下である、［１］～［５］のいずれかに記載の回路接続構造体の製造方法。
［７］ 導電粒子及び第１の熱硬化性樹脂成分を含有する第１の接着剤層と、前記第１の接着剤層上に設けられた、第２の熱硬化性樹脂成分を含有する第２の接着剤層と、を有し、示差走査熱量曲線から得られる反応開始温度Ｔ１と反応ピーク温度Ｔｍａｘとの差（Ｔｍａｘ－Ｔ１）が２０℃以下である、回路接続用接着剤フィルム。
［８］ 前記反応開始温度Ｔ１が、１００～１１０℃である、［７］に記載の回路接続用接着剤フィルム。
［９］ 前記第１の熱硬化性樹脂成分及び前記第２の熱硬化性樹脂成分が、カチオン重合性化合物及び熱カチオン重合開始剤を含み、前記第１の接着剤層が光硬化性樹脂成分の硬化物を更に含有し、前記光硬化性樹脂成分がラジカル重合性化合物及び光ラジカル重合開始剤を含む、「７」又は［８］に記載の回路接続用接着剤フィルム。
［１０］ 前記カチオン重合性化合物が、オキセタン化合物及び脂環式エポキシ化合物からなる群より選ばれる少なくとも１種の化合物である、［９］に記載の回路接続用接着剤フィルム。
［１１］ 前記第１の接着剤層の厚さが５．０μｍ以下である、［７］～［１０］のいずれかに記載の回路接続用接着剤フィルム。
［１２］ 第１の電極を有する第１の回路部材と、第２の電極を有する第２の回路部材と、前記第１の回路部材及び前記第２の回路部材の間に配置され、前記第１の電極及び前記第２の電極を互いに電気的に接続する回路接続部と、を備え、前記回路接続部が、［７］～［１１］のいずれか一項に記載の回路接続用接着剤フィルムの硬化体を含む、回路接続構造体。

上記［１］に記載の回路接続構造体の製造方法によれば、対向電極間の接続抵抗値の低減を図りつつ、充分な接着強度で接続され、優れた接続信頼性を有する回路接続構造体を得ることができる。このような効果が奏される理由については、Ｔｍａｘ－Ｔ１が２０℃以下である、すなわち反応開始温度を高めた回路接続用接着剤フィルムを用いることにより、樹脂の排除性が向上して接続ギャップ（接続された対向する電極間の距離）が小さくなり、これにより導電粒子と電極との接触面積を大きくすることができたためと考えられる。

本開示によれば、対向電極間の接続抵抗値の低減を図りつつ、充分な接着強度で接続され、優れた接続信頼性を有する回路接続構造体を得ることを可能とする回路接続構造体の製造方法及び回路接続用接着剤フィルムを提供することができる。上記で得られる回路接続構造体は、高温高湿環境下での信頼性試験後であっても対向電極間の接続抵抗値が上昇しにくいものになり得る。

ところで、近年のディスプレイの高画素化に伴い、ドライバＩＣの電極小面積化、狭ピッチ化が進んでいる。このような場合、導電粒子の捕捉率を高めながら隣り合う電極間の絶縁性能を確保することが難しくなる。これに対し、本開示の回路接続構造体の製造方法及び回路接続用接着剤フィルムによれば、上述した接続ギャップを小さくすることで対向電極間の接続抵抗値の低減を図ることができることから、電極小面積化及び狭ピッチ化へも充分対応することが可能である。

図１は、回路接続用接着剤フィルムの一実施形態を示す模式断面図である。 図２は、回路接続構造体の一実施形態を示す模式断面図である。 図３は、回路接続構造体の製造方法の一実施形態を示す模式断面図である。

以下、図面を参照しながら本開示の実施形態について詳細に説明する。以下の説明では、同一又は相当部分には同一符号を付し、重複する説明は省略する。なお、本開示は以下の実施形態に限定されるものではない。

本明細書中、「～」を用いて示された数値範囲は、「～」の前後に記載される数値をそれぞれ最小値及び最大値として含む範囲を示す。本明細書中に段階的に記載されている数値範囲において、ある段階の数値範囲の上限値又は下限値は、他の段階の数値範囲の上限値又は下限値に置き換えてもよい。また、本明細書中に記載されている数値範囲において、その数値範囲の上限値又は下限値は、実施例に示されている値に置き換えてもよい。また、個別に記載した上限値及び下限値は任意に組み合わせ可能である。数値範囲「Ａ～Ｂ」という表記においては、両端の数値Ａ及びＢがそれぞれ下限値及び上限値として数値範囲に含まれる。本明細書において、例えば、「１０以上」という記載は、「１０」と「１０を超える数値」とを意味し、数値が異なる場合もこれに準ずる。また、例えば、「１０以下」という記載は、「１０」と「１０未満の数値」とを意味し、数値が異なる場合もこれに準ずる。また、本明細書において、「（メタ）アクリレート」とは、アクリレート、及び、それに対応するメタクリレートの少なくとも一方を意味する。「（メタ）アクリロイル」、「（メタ）アクリル酸」等の他の類似の表現においても同様である。また、「Ａ又はＢ」とは、Ａ及びＢのどちらか一方を含んでいればよく、両方とも含んでいてもよい。また、以下で例示する材料は、特に断らない限り、１種単独で用いてもよく、２種以上を組み合わせて用いてもよい。組成物中の各成分の含有量は、組成物中に各成分に該当する物質が複数存在する場合、特に断らない限り、組成物中に存在する当該複数の物質の合計量を意味する。

［回路接続用接着剤フィルム］
本実施形態の回路接続用接着剤フィルムは、導電粒子及び第１の熱硬化性樹脂成分を含有する第１の接着剤層と、第１の接着剤層上に設けられた、第２の熱硬化性樹脂成分を含有する第２の接着剤層とを備える。第１の接着剤層は、光硬化性樹脂成分を更に含有していてもよい。光硬化性樹脂成分は、ラジカル重合性化合物及び光ラジカル重合開始剤を含むことができる。

本実施形態の回路接続用接着剤フィルムは、示差走査熱量曲線から得られる反応開始温度Ｔ１と反応ピーク温度Ｔｍａｘとの差（Ｔｍａｘ－Ｔ１）が２０℃以下である。

接着剤フィルムの示差走査熱量曲線は、接着剤フィルムを１０ｍｇ秤量し、示差走査熱量分析（ＤＳＣ）装置を使用し、窒素雰囲気下、昇温速度１０℃／分、測定温度範囲０～３００℃で測定することにより得ることができる。反応開始温度Ｔ１は、物質（接着剤フィルム）に熱を与えた際に、物質（接着剤フィルム）の発熱の開始点として定義される温度である。反応ピーク温度Ｔｍａｘは、物質（接着剤フィルム）の発熱量が最大となる点として定義される温度である。

（Ｔｍａｘ－Ｔ１）を２０℃以下にする方法としては、第１の熱硬化性樹脂成分及び第２の熱硬化性樹脂成分がカチオン重合系である場合はカチオン安定化剤を併用すること、重合速度の速いカチオン重合性化合物を使用すること等が挙げられる。

（Ｔｍａｘ－Ｔ１）は、接続ギャップを小さくする観点から、１４～２０℃であってもよく、１４～１７℃であってもよい。

反応開始温度Ｔ１は、接続ギャップを小さくする観点から、１００～１１０℃であってもよく、１００～１０６℃であってもよい。反応開始温度Ｔ１は、例えば、第１の熱硬化性樹脂成分及び第２の熱硬化性樹脂成分がカチオン重合系である場合、熱カチオン開始剤の含有量、カチオン重合性化合物の含有量及び種類によって調整することができる。

図１は、回路接続用接着剤フィルムの一実施形態を示す模式断面図であり、回路接続用接着剤フィルムの縦断面を模式的に示す図である。図１に示される回路接続用接着剤フィルム１０は、複数の導電粒子４及び接着剤成分３を含有する第１の接着剤層１と、第１の接着剤層１上に設けられた第２の接着剤層２とを備える。本明細書において、「縦断面」とは、主面（例えば、回路接続用接着剤フィルム１０）に対して直交する断面（厚さ方向の断面）を意味する。

複数の導電粒子４の少なくとも一部は、回路接続用接着剤フィルム１０の縦断面において、隣り合う導電粒子同士が互いに離隔した状態で横方向に並んでいてもよい。ここで、「横方向」とは、回路接続用接着剤フィルムの主面と平行な方向（図１における左右方向）を意味する。なお、図１では、導電粒子４の一部が第１の接着剤層１の表面から露出（例えば、第２の接着剤層２側に突出）しているが、導電粒子４が第１の接着剤層１の表面から露出しないように、導電粒子４の全体が第１の接着剤層１中に埋め込まれていてもよい（導電粒子４が第１の接着剤層１中に分散されていてもよい）。

回路接続用接着剤フィルム１０は、異方導電性を有する回路接続用接着剤フィルム（異方導電性接着剤フィルム）であり、第１の電極を有する第１の回路部材と、第２の電極を有する第２の回路部材との間に介在させ、第１の回路部材及び第２の回路部材を熱圧着して、第１の電極及び第２の電極を互いに電気的に接続するために用いられるものであってよい。なお、「異方導電性」とは、加圧方向には導通し、非加圧方向では絶縁性を保つことを意味する。

次に、第１の接着剤層１及び第２の接着剤層２を構成する各成分について説明する。

＜第１の接着剤層＞
第１の接着剤層１は、例えば、導電粒子４（以下、「（Ａ）成分」という場合がある。）、光硬化性樹脂成分（以下、「（Ｂ）成分」という場合がある。）の硬化物、及び熱硬化性樹脂成分（以下、「（Ｃ）成分」という場合がある。）を含有することができる。（Ｂ）成分の硬化物は、（Ｂ）成分を完全に硬化させた硬化物であってもよく、（Ｂ）成分の一部を硬化させた硬化物であってもよい。（Ｃ）成分は、接続時に流動可能な成分であり、例えば、未硬化の硬化性成分（例えば、樹脂成分）である。第１の接着剤層１を構成する導電粒子４以外の成分は、例えば、導電性を有しない成分（例えば、絶縁性樹脂成分）である。

［（Ａ）成分：導電粒子］
（Ａ）成分は、導電性を有する粒子であれば特に制限されず、Ａｕ、Ａｇ、Ｐｄ、Ｎｉ、Ｃｕ、はんだ等の金属で構成された金属粒子、導電性カーボンで構成された導電性カーボン粒子などであってよい。（Ａ）成分は、非導電性のガラス、セラミック、プラスチック（ポリスチレン等）などを含む核と、上記金属又は上記導電性カーボンを含み、核を被覆する被覆層とを備える被覆導電粒子であってもよい。（Ａ）成分は、各種導電粒子の１種を単独で用いてもよく、複数を組み合わせて用いてもよい。これらの中でも、（Ａ）成分は、好ましくは、プラスチックを含む核と、金属若しくは導電性カーボンを含み、核を被覆する被覆層とを備える被覆導電粒子である。

（Ａ）成分が被覆導電粒子である場合、熱硬化性樹脂成分の硬化物を加熱又は加圧により変形させることが容易となるため、電極同士を電気的に接続する際に、電極と（Ａ）成分との接触面積を増加させ、電極間の導電性をより向上させることができる。

（Ａ）成分の粒子硬度は、接続ギャップを小さくする観点から、１，０００～３０，０００Ｎ／ｍｍ^２であってもよく、３，０００～２００，０００Ｎ／ｍｍ^２であってもよい。なお、粒子硬度とは、微小圧縮試験機（プローブ先端形状：５０μｍ×５０μｍの正方形）を用いて測定温度２５℃で測定される値である。

（Ａ）成分の粒子硬度は、１，０００～９，０００Ｎ／ｍｍ^２であってもよく、３，０００～９，０００Ｎ／ｍｍ^２であってもよい。この場合、高温高湿環境下であっても、回路接続構造体の対向電極間の接続抵抗値が上昇しにくくなる。また、（Ａ）成分の粒子硬度は、回路接続構造体の対向電極間の接続抵抗値を低減する観点から、１０，０００～２００，０００Ｎ／ｍｍ^２であってもよく、１０，０００～３０，００００Ｎ／ｍｍ^２であってもよい。

（Ａ）成分の最大粒径は、電極の最小間隔（隣り合う電極間の最短距離）よりも小さいことが必要である。（Ａ）成分の最大粒径は、分散性及び導電性に優れる観点から、１．０μｍ以上、２．０μｍ以上、又は２．５μｍ以上であってよい。（Ａ）成分の最大粒径は、分散性及び導電性に優れる観点から、３０．０μｍ以下、２５．０μｍ以下、２０．０μｍ以下、１５．０μｍ以下、１０．０μｍ以下、又は５．０μｍ以下であってよい。本明細書では、第１の接着剤層中の任意の（Ａ）成分３００個（ｐｃｓ）について、走査型電子顕微鏡（ＳＥＭ）を用いた観察により粒径を測定し、得られた最も大きい値を（Ａ）成分の最大粒径とする。なお、（Ａ）成分が突起を有する場合等、（Ａ）成分が球形ではない場合、（Ａ）成分の粒径は、ＳＥＭの画像における導電粒子に外接する円の直径とする。

（Ａ）成分の平均粒径は、分散性及び導電性に優れる観点から、１．０μｍ以上、２．０μｍ以上、２．５μｍ以上、又は３．０μｍ以上であってよい。（Ａ）成分の平均粒径は、分散性及び導電性に優れる観点から、２０．０μｍ以下、１０．０μｍ以下、７．０μｍ以下、又は５．０μｍ以下であってよい。本明細書では、第１の接着剤層中の任意の（Ａ）成分３００個（ｐｃｓ）について、走査型電子顕微鏡（ＳＥＭ）を用いた観察により粒径を測定し、得られた粒径の平均値を平均粒径とする。

第１の接着剤層１において、（Ａ）成分は均一に分散されていることが好ましい。回路接続用接着剤フィルム１０における（Ａ）成分の粒子密度は、安定した接続抵抗が得られる観点から、１００個／ｍｍ^２以上、１０００個／ｍｍ^２以上、３０００個／ｍｍ^２以上、５０００個／ｍｍ^２以上、７０００個／ｍｍ^２以上、１００００個／ｍｍ^２以上、又は１２０００個／ｍｍ^２以上であってよい。回路接続用接着剤フィルム１０における（Ａ）成分の粒子密度は、隣り合う電極間の絶縁性を向上する観点から、１０００００個／ｍｍ^２以下、７００００個／ｍｍ^２以下、５００００個／ｍｍ^２以下、３００００個／ｍｍ^２以下、又は２００００個／ｍｍ^２以下であってよい。

回路接続用接着剤フィルム１０中の（Ａ）成分の単分散率は、９０％以上であってよい。（Ａ）成分の単分散率がこのような範囲であると、隣接回路間のショート不良が起こり難くなり、接続信頼性が充分に高い回路接続構造体が得られ易い傾向にある。（Ａ）成分の単分散率は、９２％以上、９４％以上、９６％以上、９７％以上、９８％以上、又は９９％以上であってよい。単分散率の上限値は、１００％である。単分散率は、例えば、金属顕微鏡を用いて、２００倍の倍率で回路接続用接着剤フィルム１０を第１の接着剤層側から観察し、回路接続用接着剤フィルム１０中の（Ａ）成分数を実測し、下記式にしたがって求めることができる。
単分散率（％）＝（２５００μｍ^２中の単分散状態の導電粒子数／２５００μｍ^２中の導電粒子数）×１００

（Ａ）成分の含有量は、導電性をより向上させることができる観点から、第１の接着剤層の全質量を基準として、１質量％以上、５質量％以上、又は１０質量％以上であってよい。（Ａ）成分の含有量は、短絡を抑制し易い観点から、第１の接着剤層の全質量を基準として、６０質量％以下、５０質量％以下、又は４０質量％以下であってよい。（Ａ）成分の含有量が上記範囲であると、本開示の効果が顕著に奏される傾向にある。なお、組成物又は組成物層中の（Ａ）成分の含有量（組成物又は組成物層の全質量基準）は上記範囲と同様であってよい。

［（Ｂ）成分：光硬化性樹脂成分］
（Ｂ）成分は、光照射によって硬化する樹脂成分であれば特に制限されないが、（Ｃ）成分がカチオン硬化性を有する樹脂成分である場合、（Ｂ）成分は、接続抵抗がより優れる観点から、ラジカル硬化性を有する樹脂成分であってよい。（Ｂ）成分は、例えば、ラジカル重合性化合物（以下、「（Ｂ１）成分」という場合がある。）及び光ラジカル重合開始剤（以下、「（Ｂ２）成分」という場合がある。）を含んでいてもよい。

（Ｂ１）成分：ラジカル重合性化合物
（Ｂ１）成分は、光（例えば、紫外光）の照射によって（Ｂ２）成分から発生したラジカルによって重合する化合物である。（Ｂ１）成分は、モノマー、又は、１種若しくは２種以上のモノマーが重合してなるポリマー（又はオリゴマー）のいずれであってもよい。（Ｂ１）成分は、１種を単独で用いてもよく、複数を組み合わせて用いてもよい。

（Ｂ１）成分は、ラジカルによって反応するラジカル重合性基を有する化合物である。ラジカル重合性基としては、例えば、例えば、（メタ）アクリロイル基、ビニル基、アリル基、スチリル基、アルケニル基、アルケニレン基、マレイミド基等が挙げられる。（Ｂ１）成分が有するラジカル重合性基の数（官能基数）は、重合後、所望の溶融粘度が得られ易く、接続信頼性により優れる観点から、２以上であってよく、接続抵抗の低減効果がより向上し、重合時の硬化収縮を抑制する観点から、１０以下、６以下、又は４以下であってよい。また、架橋密度と硬化収縮とのバランスをとるために、ラジカル重合性基の数が上記範囲内にある化合物に加えて、ラジカル重合性基の数が上記範囲外にある化合物を使用してもよい。

（Ｂ１）成分は、導電粒子の流動を抑制する観点から、多官能（２官能以上）の（メタ）アクリレートを含む。多官能（２官能以上）の（メタ）アクリレートは、２官能又は３官能の（メタ）アクリレートであってよく、２官能の（メタ）アクリレートであることが好ましい。２官能の（メタ）アクリレートは、２官能の芳香族（メタ）アクリレートであってよい。

多官能の（メタ）アクリレートとしては、例えば、エチレングリコールジ（メタ）アクリレート、ジエチレングリコールジ（メタ）アクリレート、トリエチレングリコールジ（メタ）アクリレート、テトラエチレングリコールジ（メタ）アクリレート、ポリエチレングリコールジ（メタ）アクリレート、プロピレングリコールジ（メタ）アクリレート、ジプロピレングリコールジ（メタ）アクリレート、トリプロピレングリコールジ（メタ）アクリレート、テトラプロピレングリコールジ（メタ）アクリレート、ポリプロピレングリコールジ（メタ）アクリレート、エトキシ化ポリプロピレングリコールジ（メタ）アクリレート、１，３－ブタンジオールジ（メタ）アクリレート、１，４－ブタンジオールジ（メタ）アクリレート、ネオペンチルグリコールジ（メタ）アクリレート、３－メチル－１，５－ペンタンジオールジ（メタ）アクリレート、１，６－ヘキサンジオールジ（メタ）アクリレート、２－ブチル－２－エチル－１，３－プロパンジオールジ（メタ）アクリレート、１，９－ノナンジオールジ（メタ）アクリレート、１，１０－デカンジオールジ（メタ）アクリレート、グリセリンジ（メタ）アクリレート、トリシクロデカンジメタノール（メタ）アクリレート、エトキシ化２－メチル－１，３－プロパンジオールジ（メタ）アクリレート等の脂肪族（メタ）アクリレート；エトキシ化ビスフェノールＡ型ジ（メタ）アクリレート、プロポキシ化ビスフェノールＡ型ジ（メタ）アクリレート、エトキシ化プロポキシ化ビスフェノールＡ型ジ（メタ）アクリレート、エトキシ化ビスフェノールＦ型ジ（メタ）アクリレート、プロポキシ化ビスフェノールＦ型ジ（メタ）アクリレート、エトキシ化プロポキシ化ビスフェノールＦ型ジ（メタ）アクリレート、エトキシ化フルオレン型ジ（メタ）アクリレート、プロポキシ化フルオレン型ジ（メタ）アクリレート、エトキシ化プロポキシ化フルオレン型ジ（メタ）アクリレート等の芳香族（メタ）アクリレート、トリメチロールプロパントリ（メタ）アクリレート、エトキシ化トリメチロールプロパントリ（メタ）アクリレート、プロポキシ化トリメチロールプロパントリ（メタ）アクリレート、エトキシ化プロポキシ化トリメチロールプロパントリ（メタ）アクリレート、ペンタエリスリトールトリ（メタ）アクリレート、エトキシ化ペンタエリスリトールトリ（メタ）アクリレート、プロポキシ化ペンタエリスリトールトリ（メタ）アクリレート、エトキシ化プロポキシ化ペンタエリスリトールトリ（メタ）アクリレート、ペンタエリスリトールテトラ（メタ）アクリレート、エトキシ化ペンタエリスリトールテトラ（メタ）アクリレート、プロポキシ化ペンタエリスリトールテトラ（メタ）アクリレート、エトキシ化プロポキシ化ペンタエリスリトールテトラ（メタ）アクリレート、ジトリメチロールプロパンテトラアクリレート、ジペンタエリスリトールヘキサ（メタ）アクリレート等の脂肪族（メタ）アクリレート；ビスフェノール型エポキシ（メタ）アクリレート、フェノールノボラック型エポキシ（メタ）アクリレート、クレゾールノボラック型エポキシ（メタ）アクリレート等の芳香族エポキシ（メタ）アクリレートなどが挙げられる。

多官能（２官能以上）の（メタ）アクリレートの含有量は、接続抵抗の低減効果と粒子流動の抑制とを両立させる観点から、（Ｂ１）成分の全質量を基準として、例えば、５０～１００質量％、７０～１００質量％、又は９０～１００質量％であってよく、１００質量％であってもよい。

（Ｂ１）成分は、多官能（２官能以上）の（メタ）アクリレートに加えて、単官能の（メタ）アクリレートをさらに含んでいてもよい。単官能の（メタ）アクリレートとしては、例えば、（メタ）アクリル酸；メチル（メタ）アクリレート、エチル（メタ）アクリレート、ブチル（メタ）アクリレート、イソブチル（メタ）アクリレート、ｔｅｒｔ－ブチル（メタ）アクリレート、ブトキシエチル（メタ）アクリレート、イソアミル（メタ）アクリレート、ヘキシル（メタ）アクリレート、２－エチルヘキシル（メタ）アクリレート、ヘプチル（メタ）アクリレート、オクチルヘプチル（メタ）アクリレート、ノニル（メタ）アクリレート、デシル（メタ）アクリレート２－ヒドロキシエチル（メタ）アクリレート、２－ヒドロキシプロピル（メタ）アクリレート、３－クロロ－２－ヒドロキシプロピル（メタ）アクリレート、２－ヒドロキシブチル（メタ）アクリレート、メトキシポリエチレングリコール（メタ）アクリレート、エトキシポリエチレングリコール（メタ）アクリレート、メトキシポリプロピレングリコール（メタ）アクリレート、エトキシポリプロピレングリコール（メタ）アクリレート、モノ（２－（メタ）アクリロイロキシエチル）スクシネート等の脂肪族（メタ）アクリレート；ベンジル（メタ）アクリレート、フェニル（メタ）アクリレート、ｏ－ビフェニル（メタ）アクリレート、１－ナフチル（メタ）アクリレート、２－ナフチル（メタ）アクリレート、フェノキシエチル（メタ）アクリレート、ｐ－クミルフェノキシエチル（メタ）アクリレート、ｏ－フェニルフェノキシエチル（メタ）アクリレート、１－ナフトキシエチル（メタ）アクリレート、２－ナフトキシエチル（メタ）アクリレート、フェノキシポリエチレングリコール（メタ）アクリレート、ノニルフェノキシポリエチレングリコール（メタ）アクリレート、フェノキシポリプロピレングリコール（メタ）アクリレート、２－ヒドロキシ－３－フェノキシプロピル（メタ）アクリレート、２－ヒドロキシ－３－（ｏ－フェニルフェノキシ）プロピル（メタ）アクリレート、２－ヒドロキシ－３－（１－ナフトキシ）プロピル（メタ）アクリレート、２－ヒドロキシ－３－（２－ナフトキシ）プロピル（メタ）アクリレート等の芳香族（メタ）アクリレート；グリシジル（メタ）アクリレート等のエポキシ基を有する（メタ）アクリレート、３，４－エポキシシクロヘキシルメチル（メタ）アクリレート等の脂環式エポキシ基を有する（メタ）アクリレート、（３－エチルオキセタン－３－イル）メチル（メタ）アクリレート等のオキセタニル基を有する（メタ）アクリレートなどが挙げられる。

単官能の（メタ）アクリレートの含有量は、（Ｂ１）成分の全質量を基準として、例えば、０～５０質量％、０～３０質量％、又は０～１０質量％であってよく、０質量％であってもよい。

（Ｂ）成分の硬化物は、例えば、ラジカル以外によって反応する重合性基を有していてもよい。ラジカル以外によって反応する重合性基は、例えば、カチオンによって反応するカチオン重合性基であってよい。カチオン重合性基としては、例えば、グリシジル基等のエポキシ基、エポキシシクロヘキシルメチル基等の脂環式エポキシ基、エチルオキセタニルメチル基等のオキセタニル基等が挙げられる。ラジカル以外によって反応する重合性基を有する（Ｂ）成分の硬化物は、例えば、エポキシ基を有する（メタ）アクリレート、脂環式エポキシ基を有する（メタ）アクリレート、オキセタニル基を有する（メタ）アクリレート等のラジカル以外によって反応する重合性基を有する（メタ）アクリレートを（Ｂ）成分として使用することによって導入することができる。（Ｂ１）成分の全質量に対するラジカル以外によって反応する重合性基を有する（メタ）アクリレートの質量比（ラジカル以外によって反応する重合性基を有する（メタ）アクリレートの質量（仕込み量）／（Ｂ１）成分の全質量（仕込み量））は、信頼性向上の観点から、例えば、０～０．７、０～０．５、又は０～０．３であってよい。

（Ｂ１）成分は、多官能（２官能以上）及び単官能の（メタ）アクリレートに加えて、その他のラジカル重合性化合物を含んでいてもよい。その他のラジカル重合性化合物としては、例えば、マレイミド化合物、ビニルエーテル化合物、アリル化合物、スチレン誘導体、アクリルアミド誘導体、ナジイミド誘導体等が挙げられる。その他のラジカル重合性化合物の含有量は、（Ｂ１）成分の全質量を基準として、例えば、０～４０質量％であってよい。

（Ｂ２）成分：光ラジカル重合開始剤
（Ｂ２）成分は、１５０～７５０ｎｍの範囲内の波長を含む光、好ましくは２５４～４０５ｎｍの範囲内の波長を含む光、さらに好ましくは３６５ｎｍの波長を含む光（例えば紫外光）の照射によってラジカルを発生する光重合開始剤である。（Ｂ２）成分は、１種を単独で用いてもよく、複数を組み合わせて用いてもよい。

（Ｂ２）成分は、光により分解して遊離ラジカルを発生する。つまり、（Ｂ２）成分は、外部からの光エネルギーの付与によりラジカルを発生する化合物である。（Ｂ２）成分は、オキシムエステル構造、ビスイミダゾール構造、アクリジン構造、α－アミノアルキルフェノン構造、アミノベンゾフェノン構造、Ｎ－フェニルグリシン構造、アシルホスフィンオキサイド構造、ベンジルジメチルケタール構造、α－ヒドロキシアルキルフェノン構造等の構造を有する化合物であってよい。（Ｂ２）成分は、１種を単独で用いてもよく、複数を組み合わせて用いてもよい。（Ｂ２）成分は、所望の溶融粘度が得られ易い観点、及び、接続抵抗の低減効果により優れる観点から、オキシムエステル構造、α－アミノアルキルフェノン構造、及びアシルホスフィンオキサイド構造からなる群より選択される少なくとも１種の構造を有する化合物であってもよい。

オキシムエステル構造を有する化合物の具体例としては、１－フェニル－１，２－ブタンジオン－２－（ｏ－メトキシカルボニル）オキシム、１－フェニル－１，２－プロパンジオン－２－（ｏ－メトキシカルボニル）オキシム、１－フェニル－１，２－プロパンジオン－２－（ｏ－エトキシカルボニル）オキシム、１－フェニル－１，２－プロパンジオン－２－ｏ－ベンゾイルオキシム、１，３－ジフェニルプロパントリオン－２－（ｏ－エトキシカルボニル）オキシム、１－フェニル－３－エトキシプロパントリオン－２－（ｏ－ベンゾイル）オキシム、１，２－オクタンジオン，１－［４－（フェニルチオ）フェニル－，２－（ｏ－ベンゾイルオキシム）］、エタノン，１－［９－エチル－６－（２－メチルベンゾイル）－９Ｈ－カルバゾール－３－イル］－，１－（ｏ－アセチルオキシム）等が挙げられる。

α－アミノアルキルフェノン構造を有する化合物の具体例としては、２－メチル－１－［４－（メチルチオ）フェニル］－２－モルフォリノプロパン－１－オン、２－ベンジル－２－ジメチルアミノ－１－モルフォリノフェニル）－ブタノン－１等が挙げられる。

アシルホスフィンオキサイド構造を有する化合物の具体例としては、ビス（２，６－ジメトキシベンゾイル）－２，４，４－トリメチル－ペンチルホスフィンオキサイド、ビス（２，４，６，－トリメチルベンゾイル）－フェニルホスフィンオキサイド、２，４，６－トリメチルベンゾイル－ジフェニルホスフィンオキサイド等が挙げられる。

（Ｂ２）成分の含有量は、導電粒子の流動抑制の観点から、（Ｂ１）成分の１００質量部に対して、例えば、０．１～１０質量部、０．３～７質量部、又は０．５～５質量部であってよい。

（Ｂ）成分の硬化物の含有量は、導電粒子の流動を抑制する観点から、第１の接着剤層の全質量を基準として、１質量％以上、５質量％以上、又は１０質量％以上であってよい。（Ｂ）成分の硬化物の含有量は、低圧実装において低抵抗を発現させる観点から、第１の接着剤層の全質量を基準として、５０質量％以下、４０質量％以下、又は３０質量％以下であってよい。（Ｂ）成分の硬化物の含有量が上記範囲であると、本開示の効果が顕著に奏される傾向にある。なお、組成物又は組成物層中の（Ｂ）成分の含有量（組成物又は組成物層の全質量基準）は上記範囲と同様であってよい。

［（Ｃ）成分：熱硬化性樹脂成分］
（Ｃ）成分は、熱によって硬化する樹脂成分であれば特に制限されないが、（Ｂ）成分がラジカル硬化性を有する樹脂成分である場合、（Ｃ）成分は、接続抵抗の点により優れる観点から、カチオン硬化性を有する樹脂成分であってよい。（Ｃ）成分は、例えば、カチオン重合性化合物（以下、「（Ｃ１）成分」という場合がある。）及び熱カチオン重合開始剤（以下、「（Ｃ２）成分」という場合がある。）を含んでいてもよい。なお、第１の熱硬化性樹脂成分及び第２の熱硬化性樹脂成分は、それぞれ第１の接着剤層及び第２の接着剤層に含有される熱硬化性樹脂成分を意味し、第１の熱硬化性樹脂成分及び第２の熱硬化性樹脂成分に含まれる成分（例えば、（Ｃ１）成分、（Ｃ２）成分等）及び含有量は、互いに同一であってもよく、異なっていてもよい。

（Ｃ１）成分：カチオン重合性化合物
（Ｃ１）成分は、熱によって（Ｃ２）成分と反応することによって架橋する化合物である。なお、（Ｃ１）成分は、ラジカルによって反応するラジカル重合性基を有しない化合物を意味し、（Ｃ１）成分は、（Ｂ１）成分に包含されない。（Ｃ１）成分としては、例えば、オキセタン化合物、エポキシ化合物等の環状エーテル基を有する化合物が挙げられる。（Ｃ１）成分は、１種を単独で用いてもよく、複数を組み合わせて用いてもよい。（Ｃ１）成分は、接続抵抗の低減効果がさらに向上し、接続信頼性により優れる観点から、例えば、オキセタン化合物及び脂環式エポキシ化合物からなる群より選ばれる少なくとも１種を含んでいていてもよい。（Ｃ１）成分は、所望の溶融粘度が得られ易い観点から、オキセタン化合物の少なくとも１種及び脂環式エポキシ化合物の少なくとも１種の両方を含むことが好ましい。

（Ｃ１）成分としてのオキセタン化合物は、オキセタニル基を有し、かつラジカル重合性基を有しない化合物であれば特に制限なく使用することができる。オキセタン化合物の市販品としては、例えば、ＥＴＥＲＮＡＣＯＬＬ ＯＸＢＰ（商品名、４，４’－ビス［（３－エチル－３－オキセタニル）メトキシメチル］ビフェニル、宇部興産株式会社製）、ＯＸＳＱ、ＯＸＴ－１２１、ＯＸＴ－２２１、ＯＸＴ－１０１、ＯＸＴ－２１２（商品名、東亜合成株式会社製）等が挙げられる。これらは、１種の化合物を単独で用いてもよく、複数を組み合わせて用いてもよい。

（Ｃ１）成分としての脂環式エポキシ化合物は、脂環式エポキシ基（例えば、エポキシシクロヘキシル基）を有し、かつラジカル重合性基を有しない化合物であれば特に制限なく使用することができる。脂環式エポキシ化合物の市販品としては、例えば、ＥＨＰＥ３１５０、ＥＨＰＥ３１５０ＣＥ、セロキサイド８０１０、セロキサイド２０２１Ｐ、セロキサイド２０８１（商品名、株式会社ダイセル株式会社製）等が挙げられる。これらは、１種の化合物を単独で用いてもよく、複数を組み合わせて用いてもよい。

（Ｃ２）成分：熱カチオン重合開始剤
（Ｃ２）成分は、加熱により酸等を発生して重合を開始する熱重合開始剤である。（Ｃ２）成分はカチオンとアニオンとから構成される塩化合物であってよい。（Ｃ２）成分は、例えば、ＢＦ_４ ^－、ＢＲ_４ ^－（Ｒは、２以上のフッ素原子又は２以上のトリフルオロメチル基で置換されたフェニル基を示す。）、ＰＦ_６ ^－、ＳｂＦ_６ ^－、ＡｓＦ_６ ^－等のアニオンを有する、スルホニウム塩、ホスホニウム塩、アンモニウム塩、ジアゾニウム塩、ヨードニウム塩、アニリニウム塩、ピリジウム塩等のオニウム塩などが挙げられる。これらは、１種を単独で用いてもよく、複数を組み合わせて用いてもよい。

（Ｃ２）成分は、保存安定性の観点から、例えば、構成元素としてホウ素を含むアニオン、すなわち、ＢＦ_４ ^－又はＢＲ_４ ^－（Ｒは、２以上のフッ素原子又は２以上のトリフルオロメチル基で置換されたフェニル基を示す。）を有する塩化合物であってよい。構成元素としてホウ素を含むアニオンは、ＢＲ_４ ^－であってよく、より具体的には、テトラキス（ペンタフルオロフェニル）ボレートであってもよい。

（Ｃ２）成分としてのオニウム塩は、カチオン硬化に対する硬化阻害を起こし得る物質に対する耐性を有することから、例えば、アニリニウム塩であってよい。アニリニウム塩化合物としては、例えば、Ｎ，Ｎ－ジメチルアニリニウム塩、Ｎ，Ｎ－ジエチルアニリニウム塩等のＮ，Ｎ－ジアルキルアニリニウム塩などが挙げられる。

（Ｃ２）成分は、構成元素としてホウ素を含むアニオンを有するアニリニウム塩であってよい。このような塩化合物の市販品としては、例えば、ＣＸＣ－１８２１（商品名、Ｋｉｎｇ Ｉｎｄｕｓｔｒｉｅｓ社製）等が挙げられる。

（Ｃ２）成分の含有量は、第１の接着剤層の形成性及び硬化性を担保する観点から、（Ｃ１）成分の１００質量部に対して、例えば、０．１～２０質量部、１～１８質量部、３～１５質量部、又は５～１２質量部であってよい。

（Ｃ）成分の含有量は、第１の接着剤層の硬化性を担保する観点から、第１の接着剤層の全質量を基準として、５質量％以上、１０質量％以上、１５質量％以上、又は２０質量％以上であってよい。（Ｃ）成分の含有量は、第１の接着剤層の形成性を担保する観点から、第１の接着剤層の全質量を基準として、７０質量％以下、６０質量％以下、５０質量％以下、又は４０質量％以下であってよい。（Ｃ）成分の含有量が上記範囲であると、本開示の効果が顕著に奏される傾向にある。なお、組成物又は組成物層中の（Ｃ）成分の含有量（組成物又は組成物層の全質量基準）は上記範囲と同様であってよい。

［その他の成分］
第１の接着剤層は、（Ａ）成分、（Ｂ）成分の硬化物、及び（Ｃ）成分以外にその他の成分をさらに含有していてもよい。その他の成分としては、例えば、熱可塑性樹脂（以下、「（Ｄ）成分」という場合がある。）、カップリング剤（以下、「（Ｅ）成分」という場合がある。）、充填材（以下、「（Ｆ）成分」という場合がある。）等が挙げられる。

（Ｄ）成分としては、例えば、フェノキシ樹脂、ポリエステル樹脂、ポリアミド樹脂、ポリウレタン樹脂、ポリエステルウレタン樹脂、アクリルゴム、エポキシ樹脂（２５℃で固形）等が挙げられる。これらは、１種を単独で用いてもよく、複数を組み合わせて用いてもよい。（Ａ）成分、（Ｂ）成分、及び（Ｃ）成分を含有する組成物が（Ｄ）成分をさらに含有することによって、当該組成物から組成物層を容易に形成することができる。これらの中でも、（Ｄ）成分は、例えば、フェノキシ樹脂であってよい。（Ｄ）成分の含有量は、第１の接着剤層の全質量を基準として、１質量％以上、５質量％以上、又は１０質量％以上であってよく、７０質量％以下、５０質量％以下、又は３０質量％以下であってよい。なお、組成物又は組成物層中の（Ｄ）成分の含有量（組成物又は組成物層の全質量基準）は上記範囲と同様であってよい。

（Ｅ）成分としては、例えば、（メタ）アクリロイル基、メルカプト基、アミノ基、イミダゾール基、エポキシ基等の有機官能基を有するシランカップリング剤、テトラアルコキシシラン等のシラン化合物、テトラアルコキシチタネート誘導体、ポリジアルキルチタネート誘導体などが挙げられる。これらは、１種を単独で用いてもよく、複数を組み合わせて用いてもよい。第１の接着剤層が（Ｅ）成分を含有することによって、接着性をさらに向上させることができる。（Ｅ）成分は、例えば、シランカップリング剤であってよい。（Ｅ）成分の含有量は、第１の接着剤層の全質量を基準として、０．１～１０質量％であってよい。なお、組成物又は組成物層中の（Ｅ）成分の含有量（組成物又は組成物層の全質量基準）は上記範囲と同様であってよい。

（Ｆ）成分としては、例えば、非導電性のフィラー（例えば、非導電粒子）が挙げられる。（Ｆ）成分は、無機フィラー及び有機フィラーのいずれであってもよい。無機フィラーとしては、例えば、シリカ微粒子、アルミナ微粒子、シリカ－アルミナ微粒子、チタニア微粒子、ジルコニア微粒子等の金属酸化物微粒子；金属窒化物微粒子などの無機微粒子が挙げられる。有機フィラーとしては、例えば、シリコーン微粒子、メタアクリレート・ブタジエン・スチレン微粒子、アクリル・シリコーン微粒子、ポリアミド微粒子、ポリイミド微粒子等の有機微粒子が挙げられる。これらは、１種を単独で用いてもよく、複数を組み合わせて用いてもよい。（Ｆ）成分は、例えば、シリカ微粒子であってよい。（Ｆ）成分の含有量は、第１の接着剤層の全質量を基準として、０．１～１０質量％であってよい。なお、組成物又は組成物層中の（Ｆ）成分の含有量（組成物又は組成物層の全質量基準）は上記範囲と同様であってよい。

［その他の添加剤］
第１の接着剤層は、軟化剤、促進剤、劣化防止剤、着色剤、難燃化剤、チキソトロピック剤等のその他の添加剤をさらに含有していてもよい。その他の添加剤の含有量は、第１の接着剤層の全質量を基準として、例えば、０．１～１０質量％であってよい。なお、組成物又は組成物層中のその他の添加剤の含有量（組成物又は組成物層の全質量基準）は上記範囲と同様であってよい。

第１の接着剤層の厚さｄ１は、例えば、３０．０μｍ以下であってよく、２０．０μｍ以下、１５．０μｍ以下、１０．０μｍ以下、８．０μｍ以下、５．０μｍ以下、４．５μｍ以下、４．０μｍ以下、３．５μｍ以下、３．０μｍ以下、又は２．５μｍ以下であってもよい。第１の接着剤層１の厚さｄ１が３０．０μｍ以下であることによって、対向回路間の樹脂分が少なくなり、対向回路間の接続抵抗が上昇することを抑制することができる。このような傾向は、第１の接着剤層１の厚さｄ１が５．０μｍ以下であるときにより顕著である。第１の接着剤層１の厚さｄ１は、例えば、０．１μｍ以上又は０．７μｍ以上であってよい。なお、図１に示されるように、導電粒子４の一部が第１の接着剤層１の表面から露出（例えば、第２の接着剤層２側に突出）している場合、第１の接着剤層１における第２の接着剤層２側とは反対側の面１ａから、隣り合う導電粒子４，４の離間部分に位置する第１の接着剤層１と第２の接着剤層２との境界Ｓまでの距離（図１においてｄ１で示す距離）が第１の接着剤層１の厚さであり、導電粒子４の露出部分は第１の接着剤層１の厚さには含まれない。導電粒子４の露出部分の長さは、例えば、０．１μｍ以上であってよく、５．０μｍ以下であってよい。

第１の接着剤層１の厚さｄ１は、例えば、実施例に記載の方法で求めることができる。具体的には、回路接続用接着剤フィルムを２枚のガラス（厚さ：１ｍｍ程度）で挟み込み、ビスフェノールＡ型エポキシ樹脂（商品名：ＪＥＲ８１１、三菱ケミカル株式会社製）１００ｇと、硬化剤（商品名：エポマウント硬化剤、リファインテック株式会社製）１０ｇとからなる樹脂組成物で注型後に、研磨機を用いて断面研磨を行い、走査型電子顕微鏡（ＳＥＭ、商品名：ＳＥ－８０２０、株式会社日立ハイテクサイエンス製）を用いることによって測定することができる。このような操作を複数回行い、その平均値を第１の接着剤層１の厚さｄ１としてもよい。

導電粒子４の平均粒径に対する第１の接着剤層１の厚さの比（第１の接着剤層１の厚さ／導電粒子４の平均粒径）は、０．５０以上であり、例えば、０．５５以上又は０．６０以上であってもよい。当該比が０．５０以上であることによって、対向回路間の樹脂分が少なくなり、対向回路間の接続抵抗が上昇することを抑制することができる。当該比は、例えば、２．００以下、１．５０以下、１．２０以下、又は１．００以下であってよい。

＜第２の接着剤層＞
第２の接着剤層２は、例えば、導電性を有しない成分（絶縁性樹脂成分）で構成されている絶縁性接着剤層であってよい。第２の接着剤層２は、少なくとも（Ｃ）成分を含有する。また、上述した（Ｔｍａｘ－Ｔ１）を２０℃以下にする観点から、第２の接着剤層２は、（Ｃ１）成分及び（Ｃ２）成分と、（Ｇ）カチオン安定化剤（以下、「（Ｇ）成分」という場合がある。）とを含有することができる。

第２の接着剤層２における（Ｃ）成分（すなわち、第２の熱硬化性樹脂成分）で使用される（Ｃ１）成分及び（Ｃ２）成分は、第１の接着剤層１における（Ｃ）成分（すなわち、第１の熱硬化性樹脂成分）で使用される（Ｃ１）成分及び（Ｃ２）成分と同様であることから、ここでは詳細な説明は省略する。第２の熱硬化性樹脂成分は、第１の熱硬化性樹脂成分と同一であっても、異なっていてもよい。

（Ｃ）成分の含有量は、信頼性を維持する観点から、第２の接着剤層の全質量を基準として、５質量％以上、１０質量％以上、１５質量％以上、又は２０質量％以上であってよい。（Ｃ）成分の含有量は、供給形態の一態様であるリールにおける樹脂染み出し不具合を防止する観点から、第２の接着剤層の全質量を基準として、８０質量％以下、７０質量％以下、６０質量％以下、又は５０質量％以下であってよい。

第２の接着剤層２は、第１の接着剤層１におけるその他の成分及びその他の添加剤をさらに含有していてもよい。その他の成分及びその他の添加剤の好ましい態様は、第１の接着剤層１の好ましい態様と同様である。

（Ｄ）成分の含有量は、第２の接着剤層の全質量を基準として、１質量％以上、３質量％以上、又は５質量％以上であってよく、６０質量％以下、４０質量％以下、又は２０質量％以下であってよい。

（Ｅ）成分の含有量は、第２の接着剤層の全質量を基準として、０．１～１０質量％であってよい。

（Ｆ）成分の含有量は、第２の接着剤層の全質量を基準として、１質量％以上、１０質量％以上、又は３０質量％以上であってよく、９０質量％以下、７０質量％以下、又は５０質量％以下であってよい。

その他の添加剤の含有量は、第２の接着剤層の全質量を基準として、例えば、０．１～１０質量％であってよい。

（Ｇ）成分は、熱カチオン重合開始剤の熱分解により発生するカチオン種と反応する化合物を用いることができる。そのような化合物としては、チオ尿素化合物、４－アルキルチオフェノール化合物、及び４－ヒドロキシフェニル－ジアルキルスルホニウム塩などが挙げられる。これらは、１種を単独で又は２種以上を組み合わせて用いてもよい。

チオ尿素化合物としては、エチレンチオ尿素、Ｎ，Ｎ’－ジエチルチオ尿素、Ｎ，Ｎ’－ジブチルチオ尿素、及びトリメチルチオ尿素などが挙げられる。

４－アルキルチオフェノール化合物としては、４－メチルチオフェノール、４－エチルチオフェノール、及び４－ブチルチオフェノールなどが挙げられる。

４－ヒドロキシフェニル－ジアルキルスルホニウム塩としては、４－ヒドロキシフェニル－ジメチルスルホニウム－メチルサルフェート、４－ヒドロキシフェニル－ジエチルスルホニウム－メチルサルフェート、４－ヒドロキシフェニル－ジブチルスルホニウム－メチルサルフェートなどが挙げられる。

（Ｇ）成分の含有量は、（Ｃ２）成分１００質量部に対して、５～２０質量部であってもよく、５～１５質量部であってもよく、５～１０質量部であってもよい。

（Ｇ）成分の含有量は、第２の接着剤層の全質量を基準として、０．０１質量％以上、０．０５質量％以上、又は０．１質量％以上であってよく、２．０質量％以下、１．０質量％以下、又は０．５質量％以下であってよい。

第２の接着剤層２の厚さｄ２は、接着する回路部材の電極の高さ等に応じて適宜設定してよい。第２の接着剤層２の厚さｄ２は、電極間のスペースを充分に充填して電極を封止することができ、より良好な接続信頼性が得られる観点から、５．０μｍ以上又は７．０μｍ以上であってよく、３０．０μｍ以下、２０．０μｍ以下、１５．０μｍ以下、又は１３．０μｍ以下であってよい。なお、導電粒子４の一部が第１の接着剤層１の表面から露出（例えば、第２の接着剤層２側に突出）している場合、第２の接着剤層２における第１の接着剤層１側とは反対側の面２ａから、隣り合う導電粒子４，４の離間部分に位置する第１の接着剤層１と第２の接着剤層２との境界Ｓまでの距離（図１においてｄ２で示す距離）が第２の接着剤層２の厚さである。

第２の接着剤層２の厚さｄ２は、例えば、上記の第１の接着剤層１の厚さｄ１の測定方法と同様にして求めることができる。

回路接続用接着剤フィルム１０の厚さ（回路接続用接着剤フィルム１０を構成するすべての層の厚さの合計、図１においては、第１の接着剤層１の厚さｄ１及び第２の接着剤層２の厚さｄ２の合計）は、例えば、５．０μｍ以上又は８．０μｍ以上であってよく、６０．０μｍ以下、４０．０μｍ以下、３０．０μｍ以下、又は２０．０μｍ以下であってよい。

回路接続用接着剤フィルム１０の最低溶融粘度は、導電粒子の捕捉性の観点から、１０Ｐａ・ｓ以上、３０Ｐａ・ｓ以上、５０Ｐａ・ｓ以上、又は１００Ｐａ・ｓ以上であってもよい。回路接続用接着剤フィルム１０の最低溶融粘度は、対向電極間の接続性の観点から、２０００Ｐａ・ｓ以下、１５００Ｐａ・ｓ以下、１０００Ｐａ・ｓ以下、５００Ｐａ・ｓ以下、４００Ｐａ・ｓ以下、又は３００Ｐａ・ｓ以下であってもよい。なお、接着剤フィルムの最低溶融粘度は、例えば、下記の方法によって求めることができる。
（最低溶融粘度の測定方法）
各接着剤フィルムを厚さが５００μｍ以上となるようにラミネータで積層して積層体を得る。得られた積層体から離型処理されたＰＥＴを剥離し、１０．０ｍｍ×１０．０ｍｍに切り出して測定試料を得る。得られた測定試料を粘弾性測定装置（商品名：ＡＲＥＳ－Ｇ２、ＴＡインスツルメンツ社製、昇温速度：１０℃／ｍｉｎ）を用いて最低溶融粘度を測定する。

回路接続用接着剤フィルム１０は、異方導電性を有していてもよいし、異方導電性を有していなくてもよい。すなわち、回路接続用接着剤フィルムは、異方導電性の接着剤フィルムであっても、非異方導電性（例えば、等方導電性）の接着剤フィルムであってもよい。回路接続用接着剤フィルム１０は、第１の電極を有する第１の回路部材（の当該第１の電極が設けられている面）と、第２の電極を有する第２の回路部材（の当該第２の電極が設けられている面）との間に介在させ、第１の回路部材及び第２の回路部材を熱圧着して（第１の回路部材、回路接続用接着剤フィルム１０、及び第２の回路部材を含む積層体を積層体の厚さ方向に押圧した状態で加熱して）、第１の電極及び第２の電極を（導電粒子（あるいは導電粒子の溶融固化物）を介して）互いに電気的に接続するために用いられるものであってよい。

回路接続用接着剤フィルム１０によれば、対向電極間の接続抵抗値の低減を図りつつ、充分な接着強度で接続され、優れた接続信頼性を有する回路接続構造体を得ることができる。

以上、本実施形態の回路接続用接着剤フィルムについて説明したが、本開示は上記実施形態に限定されない。回路接続用接着剤フィルムは、例えば、第１の接着剤層及び第２の接着剤層の二層を含む三層以上から構成されるものであってもよい。その場合、回路接続用接着剤フィルムは、例えば、第１の接着剤層の第２の接着剤層とは反対側に設けられた第３の接着剤層をさらに備えていてもよい。

第３の接着剤層は、少なくとも（Ｃ）成分を含有することができる。第３の接着剤層における（Ｃ）成分（すなわち、第３の熱硬化性樹脂成分）で使用される（Ｃ１）成分及び（Ｃ２）成分は、第１の接着剤層における（Ｃ）成分（すなわち、第１の熱硬化性樹脂成分）で使用される（Ｃ１）成分及び（Ｃ２）成分と同様であることから、ここでは詳細な説明は省略する。第３の熱硬化性樹脂成分は、第１の熱硬化性樹脂成分と同一であっても、異なっていてもよい。第３の熱硬化性樹脂成分は、第２の熱硬化性樹脂成分と同一であっても、異なっていてもよい。

（Ｃ）成分の含有量は、良好な転写性及び耐剥離性を付与する観点から、第３の接着剤層の全質量を基準として、５質量％以上、１０質量％以上、１５質量％以上、又は２０質量％以上であってよい。（Ｃ）成分の含有量は、良好なハーフカット性及び耐ブロッキング性（リールの樹脂染み出し抑制）を付与する観点から、第３の接着剤層の全質量を基準として、７０質量％以下、６０質量％以下、５０質量％以下、又は４０質量％以下であってよい。

第３の接着剤層は、第１の接着剤層１におけるその他の成分及びその他の添加剤をさらに含有していてもよい。その他の成分及びその他の添加剤の好ましい態様は、第１の接着剤層１の好ましい態様と同様である。

（Ｄ）成分の含有量は、第３の接着剤層の全質量を基準として、１０質量％以上、２０質量％以上、又は３０質量％以上であってよく、８０質量％以下、７０質量％以下、又は６０質量％以下であってよい。

（Ｅ）成分の含有量は、第３の接着剤層の全質量を基準として、０．１～１０質量％であってよい。

（Ｆ）成分の含有量は、第３の接着剤層の全質量を基準として、１質量％以上、３質量％以上、又は５質量％以上であってよく、５０質量％以下、４０質量％以下、又は３０質量％以下であってよい。

その他の添加剤の含有量は、第３の接着剤層の全質量を基準として、例えば、０．１～１０質量％であってよい。

第３の接着剤層の厚さは、接着する回路部材の電極の高さ等に応じて適宜設定してよい。第３の接着剤層の厚さは、電極間のスペースを充分に充填して電極を封止することができ、より良好な接続信頼性が得られる観点から、０．２μｍ以上又は０．５μｍ以上であってよく、５．０μｍ以下又は２．５μｍ以下であってよい。第３の接着剤層の厚さは、例えば、上記の第１の接着剤層１の厚さｄ１の測定方法と同様にして求めることができる。

回路接続用接着剤フィルムが第１の接着剤層及び第２の接着剤層以外の層（例えば、第３の接着剤層）を有する場合、回路接続用接着剤フィルムの厚さ（回路接続用接着剤フィルムを構成するすべての層の厚さの合計）は、上記回路接続用接着剤フィルム１０の厚さが取り得る範囲と同じであってよい。

＜回路接続用接着剤フィルムの製造方法＞
一実施形態の回路接続用接着剤フィルムの製造方法は、例えば、（Ａ）成分、（Ｂ）成分、及び（Ｃ）成分（第１の熱硬化性樹脂成分）、並びに必要に応じてその他の成分を含有する組成物からなる組成物層に対して光を照射し、第１の接着剤層を形成する工程（第１の工程）と、第１の接着剤層上に、（Ｃ）成分（第２の熱硬化性樹脂成分）、及び必要に応じてその他の成分を含有する第２の接着剤層を積層する工程（第２の工程）とを備えていてもよい。当該製造方法は、第１の接着剤層の第２の接着剤層とは反対側の層上に、（Ｃ）成分（第３の熱硬化性樹脂成分）、及び必要に応じてその他の成分を含有する第３の接着剤層を積層する工程（第３の工程）をさらに備えていてもよい。この場合、第２の工程を先に行ってもよく、第３の工程を先に行ってもよい。第３の工程を先に行う場合、第１の接着剤層の第２の接着剤層が積層される予定の側とは反対側に第３の接着剤層を積層される。

第１の工程では、例えば、まず、（Ａ）成分、（Ｂ）成分、及び（Ｃ）成分、並びに必要に応じて添加されるその他の成分を含有する組成物を、有機溶媒中で撹拌混合、混錬等を行うことによって、溶解又は分散させ、ワニス組成物（ワニス状の第１の接着剤組成物）を調製する。その後、離型処理を施した基材上に、ワニス組成物をナイフコーター、ロールコーター、アプリケーター、コンマコーター、ダイコーター等を用いて塗布した後、加熱によって有機溶媒を揮発させて、基材上に組成物からなる組成物層を形成する。このとき、ワニス組成物の塗布量を調整することによって、最終的に得られる第１の接着剤層（第１の接着剤フィルム）の厚さを調整することができる。続いて、組成物からなる組成物層に対して光を照射し、組成物層中の（Ｂ）成分を硬化させ、基材上に第１の接着剤層を形成する。第１の接着剤層は、第１の接着剤フィルムということができる。

ワニス組成物の調製において使用される有機溶媒は、各成分を均一に溶解又は分散し得る特性を有するものであれば特に制限されない。このような有機溶媒としては、例えば、トルエン、アセトン、メチルエチルケトン、メチルイソブチルケトン、酢酸エチル、酢酸プロピル、酢酸ブチル等が挙げられる。これらの有機溶媒は、単独で又は２種以上を組み合わせて使用することができる。ワニス組成物の調製の際の撹拌混合又は混錬は、例えば、撹拌機、らいかい機、３本ロール、ボールミル、ビーズミル、ホモディスパー等を用いて行うことができる。

基材は、有機溶媒を揮発させる際の加熱条件に耐え得る耐熱性を有するものであれば特に制限されない。このような基材としては、例えば、延伸ポリプロピレン（ＯＰＰ）、ポリエチレンテレフタレート（ＰＥＴ）、ポリエチレンナフタレート、ポリエチレンイソフタレート、ポリブチレンテレフタレート、ポリオレフィン、ポリアセテート、ポリカーボネート、ポリフェニレンサルファイド、ポリアミド、ポリイミド、セルロース、エチレン・酢酸ビニル共重合体、ポリ塩化ビニル、ポリ塩化ビニリデン、合成ゴム系、液晶ポリマー等からなる基材（例えば、フィルム）を用いることができる。

基材へ塗布したワニス組成物から有機溶媒を揮発させる際の加熱条件は、使用する有機溶媒等に合わせて適宜設定することができる。加熱条件は、例えば、４０～１２０℃で０．１～１０分間であってよい。

第１の接着剤層には、溶剤の一部が除去されずに残っていてもよい。第１の接着剤層における溶剤の含有量は、例えば、第１の接着剤層の全質量を基準として、１０質量％以下であってよい。

硬化工程における光照射には、１５０～７５０ｎｍの範囲内の波長を含む照射光（例えば、紫外光）を用いることが好ましい。光の照射は、例えば、低圧水銀灯、中圧水銀灯、高圧水銀灯、超高圧水銀灯、キセノンランプ、メタルハライドランプ、ＬＥＤ光源等を使用して行うことができる。光照射の積算光量は、適宜設定することができるが、例えば、５００～３０００ｍＪ／ｃｍ^２であってよい。

第２の工程は、第１の接着剤層上に第２の接着剤層を積層する工程である。第２の工程では、例えば、まず、（Ｃ１）成分及び（Ｃ２）成分等の（Ｃ）成分、（Ｇ）成分、及び必要に応じて添加されるその他の成分を用いること及び光照射を行わないこと以外は、第１の工程と同様にして、基材上に第２の接着剤層を形成し、第２の接着剤フィルムを得る。次いで、第１の接着剤フィルムと第２の接着剤フィルムとを貼り合わせることによって第１の接着剤層上に第２の接着剤層を積層することができる。また、第２の工程では、例えば、第１の接着剤層上に、（Ｃ１）成分及び（Ｃ２）成分等の（Ｃ）成分、（Ｇ）成分、及び必要に応じて添加されるその他の成分を用いて得られるワニス組成物（ワニス状の第２の接着剤組成物）を塗布し、有機溶媒を揮発させることによっても、第１の接着剤層上に第２の接着剤層を積層することができる。

第１の接着剤フィルムと第２の接着剤フィルムとを貼り合わせる方法としては、例えば、加熱プレス、ロールラミネート、真空ラミネート等の方法が挙げられる。ラミネートは、例えば、０～８０℃の温度条件下で行うことができる。

第２の接着剤層には、溶剤の一部が除去されずに残っていてもよい。第２の接着剤層における溶剤の含有量は、例えば、第２の接着剤層の全質量を基準として、１０質量％以下であってよい。

第３の工程は、第１の接着剤層の第２の接着剤層とは反対側の層上に、第３の接着剤層を積層する工程である。第３の工程では、例えば、まず、第２の工程と同様にして、基材上に第３の接着剤層を形成し、第３の接着剤フィルムを得る。次いで、第１の接着剤フィルムの第２の接着剤フィルムとは反対側に、第３の接着剤フィルムを貼り合わせることによって、第１の接着剤層の第２の接着剤層とは反対側の層上に第３の接着剤層を積層することができる。また、第３の工程では、例えば、第２の工程と同様にして、第１の接着剤層の第２の接着剤層とは反対側の層上に、ワニス組成物（ワニス状の第３の接着剤組成物）を塗布し、有機溶媒を揮発させることによっても、第１の接着剤層上に第３の接着剤層を積層することができる。貼り合わせる方法及びその条件は、第２の工程と同様である。

第３の接着剤層には、溶剤の一部が除去されずに残っていてもよい。第３の接着剤層における溶剤の含有量は、例えば、第３の接着剤層の全質量を基準として、１０質量％以下であってよい。

＜回路接続構造体及びその製造方法＞
以下、回路接続材料として上記回路接続用接着剤フィルム１０を用いる態様を例に挙げて、回路接続構造体及びその製造方法について説明する。

図２は、回路接続構造体の一実施形態を示す模式断面図である。図２に示すように、回路接続構造体１００は、第１の回路基板２１及び第１の回路基板２１の主面２１ａ上に形成された第１の電極２２を有する第１の回路部材２３と、第２の回路基板２４及び第２の回路基板２４の主面２４ａ上に形成された第２の電極２５を有する第２の回路部材２６と、回路接続用接着剤フィルム１０の硬化体を含み、第１の回路部材２３及び第２の回路部材２６の間に配置され、第１の電極２２と第２の電極２５とを導電粒子４（あるいは導電粒子４の溶融固化物）を介して互いに電気的に接続し、第１の回路部材２３と第２の回路部材２６とを接着する回路接続部２７とを備えている。

第１の回路部材２３及び第２の回路部材２６は、互いに同一であっても異なっていてもよい。第１の回路部材２３及び第２の回路部材２６は、電極が形成されているガラス基板又はプラスチック基板、プリント配線板、セラミック配線板、フレキシブル配線板、ＩＣチップ等であってよい。第１の回路基板２１及び第２の回路基板２４は、半導体、ガラス、セラミック等の無機物、ポリイミド、ポリカーボネート等の有機物、ガラス／エポキシ等の複合物などで形成されていてよい。これらの中でも、回路接続用接着剤フィルム１０ＡがＣＯＰ実装に好適に用いることができることから、第１の回路部材２３は、例えば、ポリイミド、ポリカーボネート、ポリエチレンテレフタレート、シクロオレフィンポリマー等の有機物からなるプラスチック基板であってよく、第２の回路基板２４は、例えば、ＩＣチップであってよい。

第１の電極２２及び第２の電極２５は、金、銀、錫、ルテニウム、ロジウム、パラジウム、オスミウム、イリジウム、白金、銅、アルミ、モリブデン、チタン等の金属、インジウム錫酸化物（ＩＴＯ）、インジウム亜鉛酸化物（ＩＺＯ）、インジウムガリウム亜鉛酸化物（ＩＧＺＯ）等の酸化物などを含む電極であってよい。第１の電極２２及び第２の電極２５は、これら金属、酸化物等の２種以上を積層してなる電極であってもよい。２種以上を積層してなる電極は、２層以上であってよく、３層以上であってよい。第１の回路部材２３がプラスチック基板である場合、第１の電極２２は、最表面にチタン層を有する電極であってよい。第１の電極２２及び第２の電極２５は回路電極であってよく、バンプ電極であってもよい。第１の電極２２及び第２の電極２５の少なくとも一方は、バンプ電極であってよい。図２で示される回路接続構造体は、第１の電極２２が回路電極であり、第２の電極２５がバンプ電極である態様である。

回路接続部２７は、回路接続用接着剤フィルム１０の硬化体を含む。回路接続部２７は、回路接続用接着剤フィルム１０の硬化体からなっていてもよい。回路接続部２７は、例えば、第１の回路部材２３と第２の回路部材２６とが互いに対向する方向（以下「対向方向」）における第１の回路部材２３側に位置し、導電粒子４以外の第１の接着剤層に由来する硬化体からなる第１の硬化体領域２８と、対向方向における第２の回路部材２６側に位置し、第２の接着剤層に由来する硬化体からなる第２の硬化体領域２９と、少なくとも第１の電極２２及び第２の電極２５の間に介在して第１の電極２２及び第２の電極２５を互いに電気的に接続する導電粒子４とを有している。回路接続部２７は、図２に示されるように、第１の硬化体領域２８と第２の硬化体領域２９との二つの明確な硬化体領域を有していなくてもよく、第１の接着剤層に由来する硬化体と第２の接着剤層に由来する硬化体とが混在して一つの硬化体領域を有していてもよい。

図３は、回路接続構造体の製造方法の一実施形態を示す模式断面図である。図３（ａ）及び図３（ｂ）は、各工程を示す模式断面図である。図３に示すように、回路接続構造体１００の製造方法は、第１の電極２２を有する第１の回路部材２３と、第２の電極２５を有する第２の回路部材２６との間に、回路接続用接着剤フィルム１０を介在させ、第１の回路部材２３及び第２の回路部材２６を熱圧着して、第１の電極２２及び第２の電極２５を互いに電気的に接続する工程を備える。

具体的には、まず、第１の回路基板２１及び第１の回路基板２１の主面２１ａ上に形成された第１の電極２２を備える第１の回路部材２３と、第２の回路基板２４及び第２の回路基板２４の主面２４ａ上に形成された第２の電極２５を備える第２の回路部材２６とを準備する。

次に、第１の回路部材２３及び第２の回路部材２６を、第１の電極２２及び第２の電極２５が互いに対向するように配置し、第１の回路部材２３と第２の回路部材２６との間に回路接続用接着剤フィルム１０を配置する。例えば、図３（ａ）に示すように、第１の接着剤層１側が第１の回路基板２１の主面２１ａと対向するようにして回路接続用接着剤フィルム１０を第１の回路部材２３上にラミネートする。次に、第１の回路基板２１上の第１の電極２２と、第２の回路基板２４上の第２の電極２５とが互いに対向するように、回路接続用接着剤フィルム１０がラミネートされた第１の回路部材２３上に第２の回路部材２６を配置する。

そして、図３（ｂ）に示すように、第１の回路部材２３、回路接続用接着剤フィルム１０Ａ、及び第２の回路部材２６を加熱しながら、第１の回路部材２３と第２の回路部材２６とを厚さ方向に加圧することで、第１の回路部材２３と第２の回路部材２６とを互いに熱圧着する。この際、図３（ｂ）において矢印で示すように、第２の接着剤層２は、流動可能な未硬化の熱硬化性樹脂成分を有していることから、第２の電極２５間同士の空隙を埋めるように流動するとともに、熱圧着の加熱によって硬化する。これにより、第１の電極２２及び第２の電極２５が導電粒子４を介して互いに電気的に接続され、また、第１の回路部材２３及び第２の回路部材２６が互いに接着されて、図２に示す回路接続構造体１００を得ることができる。

本実施形態の回路接続構造体１００の製造方法では、光照射によって第１の接着剤層１の一部が硬化された層といえるため、導電粒子４が第１の接着剤層１中に固定されており、また、第１の接着剤層１が熱圧着時にほとんど流動せず、導電粒子が効率的に対向する電極間で捕捉されるため、対向する第１の電極２２及び第２の電極２５間の接続抵抗が低減される。また、Ｔｍａｘ－Ｔ１が２０℃以下である、すなわち反応開始温度を高めた回路接続用接着剤フィルム１０を用いることにより、樹脂の排除性が向上して接続ギャップ（接続された対向する電極間の距離）（図２におけるＣＧ）が小さくなり、これにより導電粒子と電極との接触面積を大きくすることができ、対向する第１の電極２２及び第２の電極２５間の接続抵抗が一層低減される。更に、第１の接着剤層の厚さが５．０μｍ以下であれば、対向回路間の樹脂分が少なくなり、対向回路間の接続抵抗が上昇することを更に抑制することができる。

熱圧着する場合の加熱温度は、適宜設定することができるが、例えば、５０～２５０℃あってよい。加圧は、被着体に損傷を与えない範囲であれば特に制限されないが、ＣＯＰ実装の場合、例えば、バンプ電極での面積換算圧力１０～５０ＭＰａであってよく、０．１～４０ＭＰａであってもよい。また、ＣＯＧ実装の場合は、例えば、バンプ電極での面積換算圧力１０～１００ＭＰａであってよい。これらの加熱及び加圧の時間は、０．５～１２０秒間の範囲であってよい。

また、良好な接続特性を確保する観点から、第１の回路部材及び第２の回路部材を熱圧着するときの接続温度が、１７０～２２０℃であり、加熱開始時から１秒後に接続温度の８０％以上の温度となるように熱圧着してもよい。このような場合であっても、回路接続用接着剤フィルム１０を用いることにより、接続ギャップＣＧを充分小さくすることができ、接続抵抗の低減と、良好な接続信頼性及び接着強度とを両立することができる。

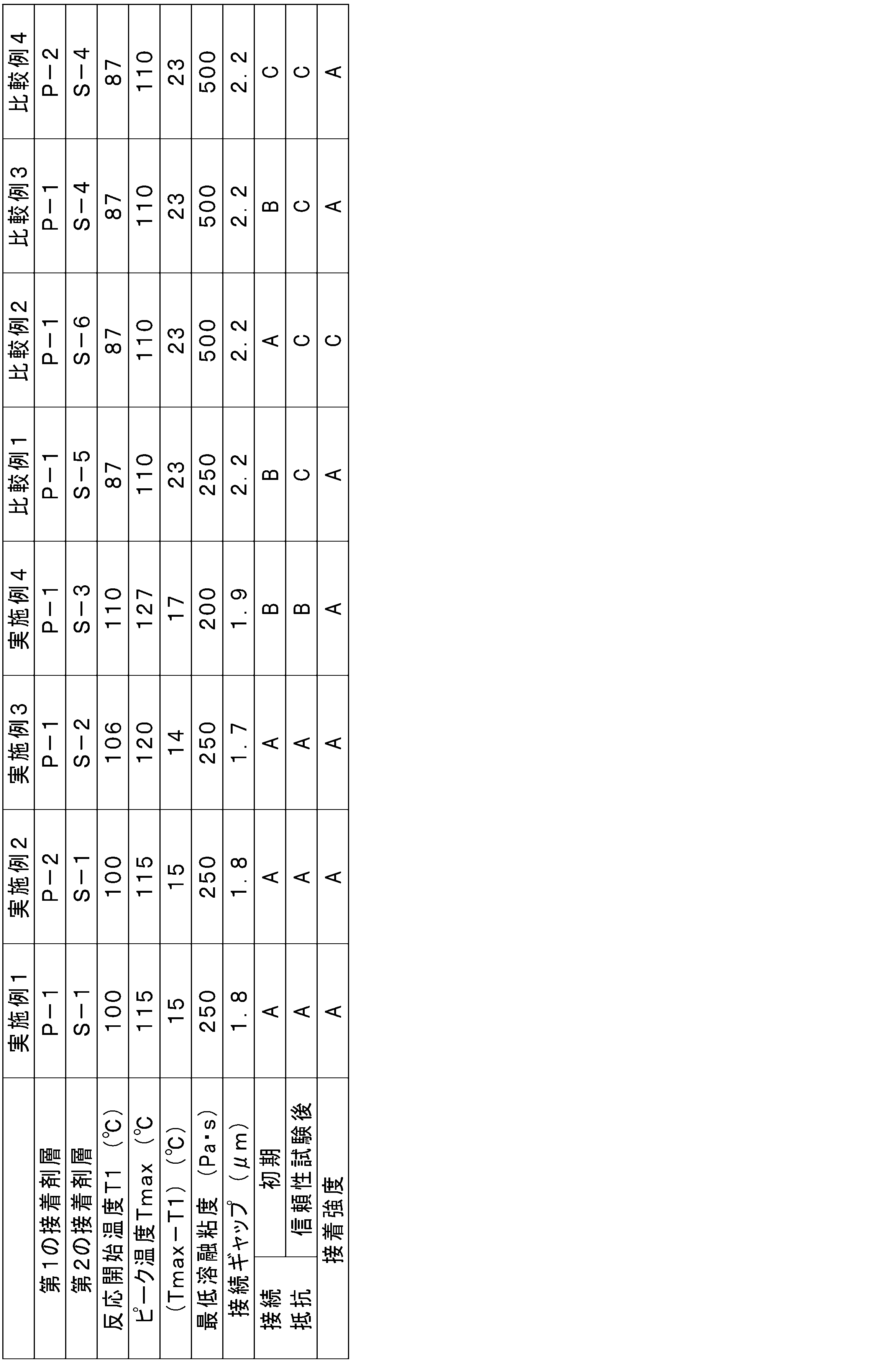

以下、本開示について実施例を挙げてより具体的に説明する。ただし、本開示はこれら実施例に限定されるものではない。

実施例及び比較例では、以下に示す材料を、（Ａ）成分、（Ｂ１）成分、（Ｂ２）成分、（Ｃ１）成分、（Ｃ２）成分、（Ｄ）成分、（Ｅ）成分、（Ｆ）成分、及び（Ｇ）成分として用いた。

（Ａ）成分：導電粒子
導電粒子Ａ－１：プラスチック核体の表面にＮｉめっきを施し、最表面をＰｄで置換めっきを施した、平均粒径３．２μｍの粒子。粒子硬度１０，０００～１８，０００Ｎ／ｍｍ^２
導電粒子Ａ－２：プラスチック核体の表面にＮｉめっきを施し、最表面をＰｄで置換めっきを施した、平均粒径３．２μｍの粒子。粒子硬度５，０００～９，０００Ｎ／ｍｍ^２

（Ｂ）成分：光硬化性樹脂成分
（Ｂ１）成分：ラジカル重合性化合物
ラジカル重合性化合物Ｂ１－１：ＶＲ－９０（ビスフェノールＡ型エポキシ（メタ）アクリレート（２官能）（ビニルエステル樹脂）、株式会社レゾナック製）
ラジカル重合性化合物Ｂ１－２：Ａ－１０００（ポリエチレングリコールジアクリレート（２官能）、新中村化学工業株式会社製）
（Ｂ２）成分：光ラジカル重合開始剤
光ラジカル重合開始剤Ｂ２－１：「Ｏｍｎｉｒａｄ ９０７（α－アミノアルキルフェノン構造を有する化合物、ＩＧＭ Ｒｅｓｉｎｓ社製）」

（Ｃ）成分：熱硬化性樹脂成分
（Ｃ１）成分：カチオン重合性化合物
カチオン重合性化合物Ｃ１－１：ＥＴＥＲＮＡＣＯＬＬ ＯＸＢＰ（オキセタン化合物、宇部興産株式会社製）
カチオン重合性化合物Ｃ１－２：ＥＨＰＥ３１５０（脂環式エポキシ化合物、株式会社ダイセル株式会社製）
カチオン重合性化合物Ｃ１－３：セロキサイド２０２１Ｐ（脂環式エポキシ化合物、株式会社ダイセル株式会社製）
カチオン重合性化合物Ｃ１－４：ｊＥＲ１００７（エポキシ化合物、三菱ケミカル株式会社製）
（Ｃ２）成分：熱カチオン重合開始剤
熱カチオン重合開始剤Ｃ２－１：ＣＸＣ－１８２１（Ｎ－（ｐ－メトキシベンジル）－Ｎ，Ｎ－ジメチルアニリウム テトラキス（ペンタフルオロフェニル）ボレート、Ｋｉｎｇ Ｉｎｄｕｓｔｒｉｅｓ社製）

（Ｄ）成分：熱可塑性樹脂
熱可塑性樹脂Ｄ－１：フェノトートＦＸ－２９３（フェノキシ樹脂、日鉄ケミカル＆マテリアル株式会社製）
熱可塑性樹脂Ｄ－２：フェノトートＹＰ－７０（フェノキシ樹脂、日鉄ケミカル＆マテリアル株式会社製）

（Ｅ）成分：カップリング剤
カップリング剤Ｅ－１：ＳＨ－６０４０（３－グリシドキシプロピルトリメトキシシラン、東レ・ダウコーニング株式会社製）

（Ｆ）成分：充填材
フィラーＦ－１：アドマファインＳＥ２０５０（シリカ微粒子、株式会社アドマテックス製）
フィラーＦ－２：アエロジルＲ８０５（シリカ微粒子、Ｅｖｏｎｉｋ Ｉｎｄｕｓｔｒｉｅｓ ＡＧ社製）

（Ｇ）成分：カチオン安定化剤
安定化剤Ｇ－１：４－ヒドロキシフェニル－ジメチルスルホニウム－メチルサルフェート（シーカ・ハマタイト株式会社製）

＜第１の接着剤層の作製＞
（接着剤層Ｐ－１及びＰ－２）
ＭＥＫに、表１に示す材料を表１に示す組成比（表１の数値は不揮発分量を意味する。）で混合したワニス組成物（不揮発分濃度：５０質量％）を得た後、離型処理されたＰＥＴ（ポリエチレンテレフタレート）フィルムの上に磁場を掛けながら塗工し、有機溶媒等を７０℃で５分間熱風乾燥することによって、各成分を含有する組成物からなる組成物層をそれぞれ得た。組成物層は、乾燥後の厚さがそれぞれ３．５μｍとなるように塗工した。その後、組成物層に対してそれぞれ光照射することによって（ＵＶ照射：メタルハライドランプ、積算光量：１５００～２５００ｍＪ／ｃｍ^２）、導電粒子が分散した第１の接着剤層を作製した。ここでの厚さは接触式厚み計を用いて測定した。

なお、第１の接着剤層の厚さが、導電粒子の厚さ（直径）より小さい場合、接触式厚み計を用いて層の厚さを測定すると、導電粒子の厚さが反映され、導電粒子が存在する領域の厚さが測定される。そのため、第１の接着剤層と第２の接着剤層とが積層された二層構成の接着剤フィルムを作製した後に、下記の方法により、走査型電子顕微鏡を用いて、隣り合う導電粒子の離間部分に位置する第１の接着剤層の厚さを測定した。結果を表１に示す。
［測定方法］
接着剤フィルムを２枚のガラス（厚さ：１ｍｍ程度）で挟み込み、ビスフェノールＡ型エポキシ樹脂（商品名：ＪＥＲ８１１、三菱ケミカル株式会社製）１００ｇと、硬化剤（商品名：エポマウント硬化剤、リファインテック株式会社製）１０ｇとからなる樹脂組成物で注型後に、研磨機を用いて断面研磨を行い、走査型電子顕微鏡（ＳＥＭ、商品名：ＳＥ－８０２０、株式会社日立ハイテクサイエンス製）を用いて各層の厚さを測定した。

第１の接着剤層について、投影の粒子密度を計測したところ、いずれも約１８０００個／ｍｍ^２であった。

＜第２の接着剤層の作製＞
ＭＥＫに、表２に示す材料を表２に示す組成比（表２の数値は不揮発分量を意味する。）で混合したワニス組成物（不揮発分濃度：６０質量％）を得た後、離型処理されたＰＥＴ（ポリエチレンテレフタレート）フィルムの上に塗工し、有機溶媒等を７０℃で５分間熱風乾燥することによって、各成分を含有する組成物からなる第２の組成物層をそれぞれ作製した。組成物層は、乾燥後の厚さがそれぞれ表２に示す厚さとなるように塗工した。ここでの厚さは接触式厚み計を用いて測定した。

（実施例１～４及び比較例１～４）
［接着剤フィルムの作製］
上記で作製した第１の接着剤層及び第２の接着剤層を用いて、表３に示す構成の接着剤フィルムを作製した。例えば、実施例１の接着剤フィルムにおいては、組成物Ｓ－１によって形成した第２の接着剤層に、組成物Ｐ－１によって形成した第１の接着剤層を５０～６０℃の温度をかけながら張り合わせて、実施例１の接着剤フィルムを得た。実施例２～４及び比較例１～４の接着剤フィルムについては、実施例１と同様にして、表３に示す構成の接着剤フィルムを作製した。

［反応開始温度Ｔ１及び反応ピーク温度Ｔｍａｘの測定］
接着剤フィルムを１０ｍｇ秤量し、示差走査熱量分析（ＤＳＣ）装置を使用し、窒素雰囲気下、昇温速度１０℃／分、測定温度範囲０～３００℃で測定することにより示差走査熱量曲線を得た。得られた曲線から、接着剤フィルムに熱を与えた際に、接着剤フィルムの発熱の開始点として定義される反応開始温度Ｔ１と、接着剤フィルムの発熱量が最大となる点として定義される反応ピーク温度Ｔｍａｘとを求めた。

［最低溶融粘度の測定］
接着剤フィルムを厚さが５００μｍ以上となるようにラミネータで積層して積層体を得た。得られた積層体から離型処理されたＰＥＴを剥離し、１０．０ｍｍ×１０．０ｍｍに切り出して測定試料を得た。得られた測定試料を粘弾性測定装置（商品名：ＡＲＥＳ－Ｇ２、ＴＡインスツルメンツ社製、昇温速度：１０℃／ｍｉｎ）を用いて最低溶融粘度を測定した。

［回路接続構造体の作製］
実施例１～４及び比較例１～４の各回路接続用接着剤フィルムを用いて以下の手順で回路接続構造体の作製を行った。

先ず、第１の回路部材として、Ｔｉ／Ａｌ／Ｔｉ回路付きプラスチック基板（厚さ：０．０５ｍｍ）を準備し、第２の回路部材として、金バンプ付きＩＣチップ（バンプ電極の面積：８４０μｍ^２、バンプ電極間のスペース（ピッチ）：２４μｍ、バンプ電極の高さ：８μｍ）を準備した。

回路接続用接着剤フィルムを２．０ｍｍ幅に切り出し、第１の接着剤層と第１の回路部材とが接するように、回路接続用接着剤フィルムを第１の回路部材上に配置した。セラミックヒータからなるステージとツール（８ｍｍ×５０ｍｍ）とから構成される熱仮圧着装置（ＬＤ－０６、株式会社大橋製作所製）を用いて、７０℃、０．９８ＭＰａ（１０ｋｇｆ／ｃｍ^２）の条件で２秒間加熱及び加圧して、第１の回路部材に回路接続用接着剤フィルムを貼り付け、回路接続用接着剤フィルムの第１の回路部材とは反対側の離型フィルムを剥離した。次いで、第１の回路部材の回路電極と第２の回路部材のバンプ電極との位置合わせを行った後、ヒートツールを８ｍｍ×４５ｍｍで用い、緩衝材として厚さ５０μｍのテフロン（登録商標）を介し、接続温度１８０℃、バンプ電極での面積換算圧力２０ＭＰａの条件で５秒間加熱及び加圧して、回路接続構造体を作製した。

（接続ギャップの測定）
上記で作製した回路接続構造体の全体を、ビスＡ型エポキシ樹脂（商品名:ＪＥＲ８１１、三菱ケミカル株式会社製）１００質量部と硬化剤（商品名：エポマウント硬化剤、リファインテック株式会社製）１０質量部とからなる注型樹脂で封止して、注型サンプルを作製した。注型サンプルを研磨機（リファインテック株式会社製）によって研磨し、回路接続構造体の横断面を確認できる断面サンプルを作製した。作製した断面サンプルについて、走査電子顕微鏡（ＳＵ８０００、株式会社日立ハイテク社製）を用い、倍率を１００００倍に設定し、バンプ電極と回路電極との距離を測定した。

（接続抵抗の評価：初期）
作製した回路接続構造体について、初期の接続抵抗（導通抵抗）を４端子法によって測定した。測定には、株式会社アドバンテスト製の定電流電源装置Ｒ－６１４５を用いて、一定電流（１ｍＡ）を回路接続構造体の第１の回路部材の回路電極－第２の回路部材の回路電極間（接続部）に印加した。電流の印加時における接続部の電位差を、株式会社アドバンテスト製のデジタルマルチメーター（Ｒ－６５５７）を用いて測定した。電位差を任意の１４点で測定し、その平均値を求め、下記の基準に基づき評価した。
Ａ：０．８Ω未満
Ｂ：０．８Ω以上１．０Ω未満
Ｃ：１．０Ω以上

（接続抵抗の評価：信頼性試験後）
作製した回路接続構造体を、１１０℃、８５％ＲＨの環境下で６４時間保存した。その後、上記と同様にして接続部の電位差の平均値を求め、下記の基準に基づき評価した。
Ａ：０．８Ω未満
Ｂ：０．８Ω以上１．２Ω未満
Ｃ：１．２Ω以上

［接着強度］
第１の回路部材として、ＳｉＮ（窒化ケイ素）付きガラス基板（厚さ：０．５ｍｍ）を準備し、第２の回路部材として、金バンプ付きＩＣチップ（バンプ電極の面積：８４０μｍ^２、バンプ電極間のスペース（ピッチ）：２４μｍ、バンプ電極の高さ：８μｍ）を準備した。

回路接続用接着剤フィルムを２．０ｍｍ幅に切り出し、第１の接着剤層と第１の回路部材とが接するように、回路接続用接着剤フィルムを第１の回路部材上に配置した。セラミックヒータからなるステージとツール（８ｍｍ×５０ｍｍ）とから構成される熱仮圧着装置（ＬＤ－０６、株式会社大橋製作所製）を用いて、７０℃、０．９８ＭＰａ（１０ｋｇｆ／ｃｍ^２）の条件で２秒間加熱及び加圧して、第１の回路部材に回路接続用接着剤フィルムを貼り付け、回路接続用接着剤フィルムの第１の回路部材とは反対側の離型フィルムを剥離した。次いで、第１の回路部材の回路電極と第２の回路部材のバンプ電極との位置合わせを行った後、ヒートツールを８ｍｍ×４５ｍｍで用い、緩衝材として厚さ５０μｍのテフロン（登録商標）を介し、接続温度１８０℃、バンプ電極での面積換算圧力２０ＭＰａの条件で５秒間加熱及び加圧して、回路接続構造体を作製した。

作製した回路接続構造体について、せん断接着力試験機（ノードソン・アドバンスド・テクノロジー製、４０００Ｐｌｕｓ）を使用して、ガラス基板からＩＣチップを引きはがす際（剥離速度：１６μｍ／ｓ、温度：２５℃）のシェア強度を測定し、下記の基準に基づき評価した。
Ａ：シェア強度が３５ＭＰａ以上
Ｂ：シェア強度が３０ＭＰａ以上３５ＭＰａ未満
Ｃ：シェア強度が３０ＭＰａ未満

１…第１の接着剤層、２…第２の接着剤層、３…接着剤成分、４…導電粒子、１０…回路接続用接着剤フィルム、２１…第１の回路基板、２２…第１の電極（回路電極）、２３…第１の回路部材、２４…第２の回路基板、２５…第２の電極（バンプ電極）、２６…第２の回路部材、２７…回路接続部、１００…回路接続構造体。

Claims (12)

1. 第１の電極を有する第１の回路部材と、第２の電極を有する第２の回路部材との間に、導電粒子を含有する回路接続用接着剤フィルムを介在させ、前記第１の回路部材及び前記第２の回路部材を熱圧着して、前記第１の電極及び前記第２の電極を互いに電気的に接続する工程を備え、
   前記回路接続用接着剤フィルムが、導電粒子及び第１の熱硬化性樹脂成分を含有する第１の接着剤層と、前記第１の接着剤層上に設けられた、第２の熱硬化性樹脂成分を含有する第２の接着剤層と、を有し、
   前記回路接続用接着剤フィルムは、示差走査熱量曲線から得られる反応開始温度Ｔ１と反応ピーク温度Ｔｍａｘとの差（Ｔｍａｘ－Ｔ１）が２０℃以下である、回路接続構造体の製造方法。
2. 前記反応開始温度Ｔ１が、１００～１１０℃である、請求項１に記載の回路接続構造体の製造方法。
3. 前記第１の回路部材及び前記第２の回路部材を熱圧着するときの接続温度が、１７０～２２０℃であり、
   加熱開始時から１秒後に前記接続温度の８０％以上の温度となるように前記第１の回路部材及び前記第２の回路部材を熱圧着する、請求項１に記載の回路接続構造体の製造方法。
4. 前記第１の熱硬化性樹脂成分及び前記第２の熱硬化性樹脂成分が、カチオン重合性化合物及び熱カチオン重合開始剤を含み、
   前記第１の接着剤層が光硬化性樹脂成分の硬化物を更に含有し、
   前記光硬化性樹脂成分がラジカル重合性化合物及び光ラジカル重合開始剤を含む、請求項１に記載の回路接続構造体の製造方法。
5. 前記カチオン重合性化合物が、オキセタン化合物及び脂環式エポキシ化合物からなる群より選ばれる少なくとも１種の化合物である、請求項４に記載の回路接続構造体の製造方法。
6. 前記第１の接着剤層の厚さが５．０μｍ以下である、請求項１に記載の回路接続構造体の製造方法。
7. 導電粒子及び第１の熱硬化性樹脂成分を含有する第１の接着剤層と、前記第１の接着剤層上に設けられた、第２の熱硬化性樹脂成分を含有する第２の接着剤層と、を有し、
   示差走査熱量曲線から得られる反応開始温度Ｔ１と反応ピーク温度Ｔｍａｘとの差（Ｔｍａｘ－Ｔ１）が２０℃以下である、回路接続用接着剤フィルム。
8. 前記反応開始温度Ｔ１が、１００～１１０℃である、請求項７に記載の回路接続用接着剤フィルム。
9. 前記第１の熱硬化性樹脂成分及び前記第２の熱硬化性樹脂成分が、カチオン重合性化合物及び熱カチオン重合開始剤を含み、
   前記第１の接着剤層が光硬化性樹脂成分の硬化物を更に含有し、
   前記光硬化性樹脂成分がラジカル重合性化合物及び光ラジカル重合開始剤を含む、請求項７に記載の回路接続用接着剤フィルム。
10. 前記カチオン重合性化合物が、オキセタン化合物及び脂環式エポキシ化合物からなる群より選ばれる少なくとも１種の化合物である、請求項９に記載の回路接続用接着剤フィルム。
11. 前記第１の接着剤層の厚さが５．０μｍ以下である、請求項７に記載の回路接続用接着剤フィルム。
12. 第１の電極を有する第１の回路部材と、
    第２の電極を有する第２の回路部材と、
    前記第１の回路部材及び前記第２の回路部材の間に配置され、前記第１の電極及び前記第２の電極を互いに電気的に接続する回路接続部と、
    を備え、
    前記回路接続部が、請求項７～１１のいずれか一項に記載の回路接続用接着剤フィルムの硬化体を含む、
    回路接続構造体。

Images
