Abstract

【課題】処理剤を貯蔵する貯蔵タンクを有する構成において、貯蔵タンクの着脱性に優れた食器洗浄機を提供する。
【解決手段】本発明の食器洗浄機は、洗浄槽３と、蓋体５と、貯蔵タンク７と、処理剤供給装置９と、処理剤供給路１１とを備えている。蓋体５は洗浄槽３とともに洗浄空間１００を形成する。貯蔵タンク７は処理剤２００を貯蔵する。処理剤供給装置９は、貯蔵タンク７に貯蔵された処理剤２００を洗浄空間１００内に供給する。処理剤供給路１１は、貯蔵タンク７と処理剤供給装置９とを接続する。処理剤供給路１１は、貯蔵タンク７が着脱可能に取り付けられる供給路側接続部３５を有している。貯蔵タンク７は、供給路側接続部３５に取り付けられることにより、洗浄空間１００内に配置される。
【選択図】図１

Description

本発明は食器洗浄機に関する。

特許文献１に従来の食器洗浄機が開示されている。この食器洗浄機は、洗浄槽と、蓋体と、貯蔵タンクと、処理剤供給装置と、処理剤供給路とを備えている。洗浄槽は上方が開放された槽開口を有している。蓋体は槽開口を開閉可能である。これらの蓋体と洗浄槽とは、洗浄水によって被洗浄物を洗浄する洗浄空間を形成している。また、洗浄槽には、貯蔵タンクを収容する収容部が形成されている。収容部は洗浄空間の外部、すなわち洗浄空間よりも前方に位置している。

貯蔵タンクは、被洗浄物に用いる処理剤を貯蔵している。処理剤供給装置は洗浄槽に取り付けられており、洗浄空間の外部に位置している。処理剤供給装置は、貯蔵タンクに貯蔵された処理剤を洗浄空間内に供給する。処理剤供給路は洗浄槽に取り付けられており、洗浄空間の外部に位置している。処理剤供給路はと接続している。また、処理剤供給路は供給路側接続部を有しており、この供給路側接続部に対して貯蔵タンクが着脱可能に取り付けられる。

この食器洗浄機では、貯蔵タンクが収容部に収容されつつ、供給路側接続部に取り付けられる。これにより、貯蔵タンクは、洗浄空間の外部に配置されつつ、処理剤供給路を通じて処理剤供給装置と接続される。こうして、貯蔵タンク内の処理剤が処理剤供給装置に流通する。一方、収容部から貯蔵タンクを引き出すことにより、貯蔵タンクが供給路側接続部から取り外される。これにより、この食器洗浄機では、貯蔵タンクを収容部から取り出すことができ、食器洗浄機の外部で貯蔵タンクに処理剤を補充することが可能となっている。

特開２０２１－１３２９７８号公報

上記従来の食器洗浄機では、貯蔵タンクに処理剤を補充する際に処理剤の一部が貯蔵タンクの表面に付着したり、供給路側接続部と貯蔵タンクとを着脱する際に貯蔵タンク内の処理剤が漏れ出たりし得る。そして、このような処理剤が供給路側接続部に付着することにより、供給路側接続部に次第に堆積する。このため、この食器洗浄機では、堆積した処理剤によって供給路側接続部と貯蔵タンクとが固着することで、供給路側接続部と貯蔵タンクとの着脱性が損なわれるおそれがある。

そこで、この食器洗浄機の使用者は、収容部や供給路側接続部に堆積した処理剤を定期的に除去する必要があるものの、収容部及び供給路側接続部は洗浄空間の外部に位置している。このため、使用者は処理剤を除去し難い。

本発明は、上記従来の実情に鑑みてなされたものであって、処理剤を貯蔵する貯蔵タンクを有する構成において、貯蔵タンクの着脱性に優れた食器洗浄機を提供することを解決すべき課題としている。

本発明の食器洗浄機は、一方に向かって開口する槽開口を有する洗浄槽と、
前記槽開口を開閉可能であり、かつ、洗浄水によって被洗浄物の洗浄を行う洗浄空間を前記洗浄槽とともに形成する蓋体と、
前記被洗浄物に用いる処理剤を貯蔵する貯蔵タンクと、
前記洗浄空間の外部に位置し、前記貯蔵タンクに貯蔵された前記処理剤を前記洗浄空間内に供給する処理剤供給装置と、
前記貯蔵タンクと前記処理剤供給装置とを接続する処理剤供給路とを備え、
前記洗浄槽又は前記蓋体は、前記洗浄空間に面する特定壁を有し、
前記処理剤供給路は、前記洗浄空間に臨む状態で前記特定壁に固定されるとともに、前記貯蔵タンクが着脱可能に取り付けられる供給路側接続部を有し、
前記貯蔵タンクは、前記供給路側接続部に取り付けられることにより、前記洗浄空間内に配置されることを特徴とする。

本発明の食器洗浄機では、処理剤供給路が供給路側接続部を有しており、この供給路側接続部は、洗浄空間に臨む状態で特定壁に固定される。そして、この食器洗浄機では、供給路側接続部に貯蔵タンクが取り付けられることにより、貯蔵タンクは洗浄空間内に配置される。

これにより、この食器洗浄機では、処理剤の補充時に貯蔵タンクの表面に付着した処理剤が貯蔵タンクを経て供給路側接続部に付着したり、貯蔵タンクと供給路側接続部とを着脱する際に不可避的に漏れ出た処理剤が供給路側接続部に付着したりした場合であっても、このような処理剤については、洗浄空間内の洗浄水によって、貯蔵タンクの表面や供給路側接続部から除去することができる。また、たとえ洗浄水によって処理剤を完全に除去し得ない場合であっても、貯蔵タンクは洗浄空間内に配置されるため、使用者は貯蔵タンクの表面や供給路側接続部に付着した処理剤を除去し易い。

この結果、この食器洗浄機では供給路側接続部に処理剤が堆積し難いことから、処理剤によって供給路側接続部と貯蔵タンクとが固着されることを抑制できる。

したがって、本発明の食器洗浄機は、処理剤を貯蔵する貯蔵タンクを有する構成において、貯蔵タンクの着脱性に優れている。

貯蔵タンクは、処理剤を貯蔵するタンク本体と、タンク本体と連通し、供給路側接続部に着脱可能に取り付けられる第１タンク側接続部と、第１タンク側接続部よりも上方に位置して洗浄空間の外部とタンク本体内とを連通させる第２タンク側接続部とを有していることが好ましい。

この場合には、第２タンク側接続部を通じて洗浄空間の外部とタンク本体内とを連通させることにより、タンク本体内が負圧となることを防止できる。このため、タンク本体内の処理剤を処理剤供給路、ひいては処理剤供給装置に好適に流通させることができる。

また、この場合、特定壁には、洗浄空間に臨む状態で固定されて洗浄空間の外部に連通するとともに、第２タンク側接続部が着脱可能に取り付けられる通気部が設けられ得る。そして、第１タンク側接続部と第２タンク側接続部とは、特定壁に向かって互いに平行に延びていることが好ましい。

これにより、供給路側接続部に対する第１タンク側接続部の着脱と、通気部に対する第２タンク側接続部の着脱とを容易に行うことができる。

また、本発明の食器洗浄機は、貯蔵タンクが供給路側接続部に取り付けられているか否かを判断可能な判断手段と、判断手段の判断結果を報知する報知手段とを備えていることが好ましい。

この場合には、貯蔵タンクが供給路側接続部に取り付けられているか否かについて、使用者は報知手段による報知を通じて容易に了知することができる。ここで、報知手段は判断手段の判断結果に基づいて、貯蔵タンクが供給路側接続部に取り付けられていることのみを報知しても良く、貯蔵タンクが供給路側接続部に取り付けられていないことのみを報知しても良い。また、報知手段は、貯蔵タンクが供給路側接続部に取り付けられている旨の報知と、貯蔵タンクが供給路側接続部に取り付けられていない旨の報知とをそれぞれ行っても良い。

また、貯蔵タンクに貯蔵された処理剤の残量を検知する残量検知手段を備え得る。そして、判断手段は、残量検知手段が残量を未検知であるときには、貯蔵タンクが供給路側接続部に取り付けられていないと判断することが好ましい。

この場合には、貯蔵タンクが供給路側接続部に取り付けられているか否かを判断手段が判断するに当たって、専用の検知装置等を用いる必要がない。このため、食器洗浄機の構成を簡素化できる。

洗浄槽には、洗浄空間と連通し、洗浄水が貯留される貯水部が形成され得る。そして、貯蔵タンクは、供給路側接続部に取り付けられることにより、貯水部よりも上方に位置していることが好ましい。

この場合には、貯水部に貯留された洗浄水に貯蔵タンクが浸かることを防止できる。これにより、この食器洗浄機では、洗浄水が貯蔵タンク内に浸入し難くなる。

また、本発明の食器洗浄機は、被洗浄物を載置しつつ洗浄空間内に収納される載置部材を備え得る。そして、載置部材は、供給路側接続部に対する貯蔵タンクの取り付けが不完全であるときに貯蔵タンクと干渉する干渉部を有していることが好ましい。

この場合には、干渉部が貯蔵タンクと干渉することにより、使用者は、供給路側接続部に対して貯蔵タンクが不完全な状態で取り付けられていることを容易に了知することができる。

洗浄槽が特定壁を有していることが好ましい。この場合には、蓋体の構成を簡素化することができる。

また、この場合、本発明の食器洗浄機は、前方に向かって開口する筐体開口を有し、洗浄槽を内部に配置可能な筐体を備え得る。槽開口は前方に向かって開口して筐体開口と連通し得る。そして、蓋体は、揺動軸心周りで前後方向に揺動可能に筐体に取り付けられ、筐体開口及び槽開口を開放する開放位置と、筐体開口及び槽開口を閉鎖する閉鎖位置とに変位することが好ましい。

この場合には、所謂フロントオープン式の食器洗浄機を実現できる。また、蓋体は開放位置と閉鎖位置とに変位するものの、洗浄槽が特定壁を有することにより、蓋体には供給路側接続部、さらには貯蔵タンクが設けられることがない。このため、蓋体が変位することに起因する貯蔵タンクからの処理剤の漏れが生じ難い。

本発明の食器洗浄機は、処理剤を貯蔵する貯蔵タンクを有する構成において、貯蔵タンクの着脱性に優れている。

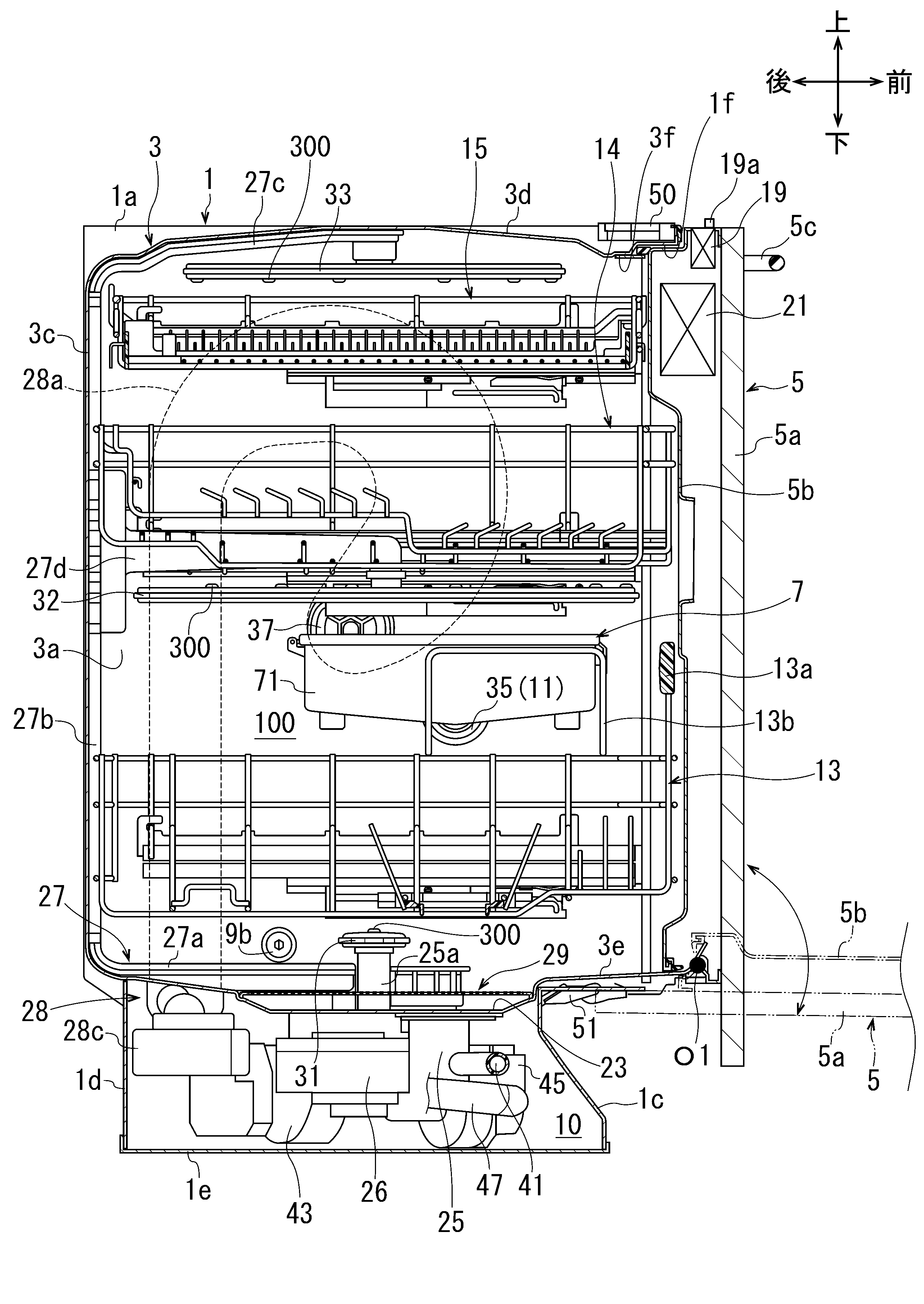

図１は、実施例の食器洗浄機の断面図である。 図２は、実施例の食器洗浄機の斜視図である。 図３は、実施例の食器洗浄機に係り、処理剤供給路、供給路側接続部、処理剤供給装置等を示す洗浄槽の右側面図である。 図４は、実施例の食器洗浄機に係り、供給路側接続部及び供給口を洗浄空間側から見た正面図である。 図５は、実施例の食器洗浄機に係り、貯蔵タンクの斜視図である。 図６は、実施例の食器洗浄機に係り、貯蔵タンクを示す図５のＡ－Ａ断面図である。 図７は、実施例の食器洗浄機に係り、貯蔵タンクと供給路側接続部とが離隔している状態を示す図６のＢ－Ｂ断面図である。 図８は、実施例の食器洗浄機に係り、貯蔵タンクが供給路側接続部に取り付けられた状態を示す図６のＢ－Ｂ断面図である。 図９は、実施例の食器洗浄機に係り、貯蔵タンク及び干渉部等を示す斜視図である。

以下、本発明を具体化した実施例を図面を参照しつつ説明する。

図１～３に示すように、実施例の食器洗浄機は、筐体１と、洗浄槽３と、蓋体５と、貯蔵タンク７と、処理剤供給装置９と、処理剤供給路１１と、第１食器かご１３と、第２食器かご１４と、第３食器かご１５と、操作部１９と、制御部２１とを備えている。第１食器かご１３は、本発明における「載置部材」の一例である。また、操作部１９は、本発明における「報知手段」の一例である。そして、制御部２１は、本発明における「判断手段」の一例である。この食器洗浄機は、図示しないシステムキッチンに組み込まれている。なお、説明を容易にするため、図２では蓋体５及び第１食器かご１３等の図示を省略しており、図３では筐体１及び蓋体５等の図示を省略している。

本実施例では、図１及び図２に示す各矢印によって、食器洗浄機の前後方向及び上下方向を規定している。また、図２では、食器洗浄機の使用者（図示略）が食器洗浄機の前方から対向した際を基準として、使用者の右側を食器洗浄機の右側とし、使用者の左側を食器洗浄機の左側として食器洗浄機の左右方向、すなわち幅方向を規定している。これらの前後方向、上下方向及び左右方向は互いに直交している。そして、図３以降では、図１及び図２に対応して食器洗浄機の前後方向、上下方向及び左右方向を規定している。

図１及び図２に示すように、筐体１は、右側パネル１ａと、左側パネル１ｂと、前下パネル１ｃと、後下パネル１ｄと、底部パネル１ｅと、筐体開口１ｆとを有している。右側パネル１ａ及び左側パネル１ｂは、それぞれ前後方向及び上下方向に延びる略矩形の板状に形成されている。右側パネル１ａと左側パネル１ｂとは、それぞれ左右方向に離隔して配置されている。これにより、右側パネル１ａは筐体１の右側面を構成しており、左側パネル１ｂは筐体１の左側面を構成している。

前下パネル１ｃ及び後下パネル１ｄは、上下方向及び左右方向に延びる略矩形の板状に形成されている。前下パネル１ｃ及び後下パネル１ｄは、それぞれ右側パネル１ａ及び左側パネル１ｂに取り付けられて右側パネル１ａと左側パネル１ｂとの間に配置されている。より具体的には、前下パネル１ｃは、右側パネル１ａと左側パネル１ｂとの間であって、右側パネル１ａ及び左側パネル１ｂの前方下部に配置されている。一方、後下パネル１ｄは、右側パネル１ａと左側パネル１ｂとの間であって、右側パネル１ａ及び左側パネル１ｂの後方下部に配置されている。つまり、前下パネル１ｃと後下パネル１ｄとは、右側パネル１ａと左側パネル１ｂとの間で前後方向に離隔して配置されている。

底部パネル１ｅは、前後方向及び左右方向に延びる略矩形の板状に形成されている。底部パネル１ｅは、筐体１の最下部に配置されており、右側パネル１ａ、左側パネル１ｂ、前下パネル１ｃ及び後下パネル１ｄの各下端に取り付けられている。これらの右側パネル１ａ、左側パネル１ｂ、前下パネル１ｃ、後下パネル１ｄ及び底部パネル１ｅにより、筐体１の下部には、収容空間１０が形成されている。

筐体開口１ｆは、右側パネル１ａと、左側パネル１ｂと、前下パネル１ｃとの間に形成されている。これにより、筐体開口１ｆは、収容空間１０の上方に位置しつつ、筐体１の前方に向かって開口している。

図２に示すように、洗浄槽３は、右側壁３ａ、左側壁３ｂ、後壁３ｃ、上壁３ｄ、下壁３ｅ及び槽開口３ｆを有している。右側壁３ａは、洗浄槽３の右側面を構成しており、前後方向及び上下方向に延びている。右側壁３ａは、本発明における「特定壁」の一例である。左側壁３ｂは、洗浄槽３の左側面を構成しており、前後方向及び上下方向に延びている。右側壁３ａと左側壁３ｂとは左右方向で対向している。

後壁３ｃは、洗浄槽３の後面を構成しており、左右方向及び上下方向に延びている。後壁３ｃは、右側壁３ａと左側壁３ｂとの間に配置されており、右側壁３ａ及び左側壁３ｂの各後端と接続している。上壁３ｄは、洗浄槽３の上面を構成しており、左右方向及び前後方向に延びている。上壁３ｄは、右側壁３ａと左側壁３ｂと後壁３ｃとの間に配置されており、右側壁３ａ、左側壁３ｂ及び後壁３ｃの各上端と接続している。下壁３ｅは、洗浄槽３の下面を構成しており、左右方向及び前後方向に延びている。下壁３ｅは、右側壁３ａと左側壁３ｂと後壁３ｃとの間に配置されており、右側壁３ａ、左側壁３ｂ及び後壁３ｃの各下端と接続している。これにより、上壁３ｄと下壁３ｅとは上下方向で対向している。

図１に示すように、下壁３ｅには貯水部２３が形成されている。より具体的には、貯水部２３は、下壁３ｅにおける前後方向及び左右方向の略中央となる個所を下方に凹設することで形成されている。貯水部２３には、洗浄水が貯留される。また、詳細な図示を省略するものの、貯水部２３の中央には上下方向に貫通する開口が形成されている。なお、洗浄水についての詳細は後述する。

槽開口３ｆは洗浄槽３の前端に位置している。槽開口３ｆは、洗浄槽３の前方に向かって開口しており、洗浄槽３の内部と外部とを前後方向に連通させている。これらの右側壁３ａ、左側壁３ｂ、後壁３ｃ、上壁３ｄ及び、下壁３ｅ及び槽開口３ｆにより、洗浄槽３は、前方が開口する略矩形の箱状に形成されている。

また、図２に示すように、右側壁３ａには、第１下段ガイド部材１１１と、第１中段ガイド部材１１２と、第１上段ガイド部材１１３とが取り付けられている。第１下段ガイド部材１１１は、右側壁３ａの下部に取り付けられている。第１中段ガイド部材１１２は、右側壁３ａにおいて第１下段ガイド部材１１１よりも上方に離隔した位置に取り付けられている。第１上段ガイド部材１１３は、右側壁３ａにおいて第１中段ガイド部材１１２よりも上方に離隔した位置に取り付けられている。これらの第１下段ガイド部材１１１、第１中段ガイド部材１１２及び第１上段ガイド部材１１３は、それぞれ右側壁３ａに沿って前後方向に平行に延びている。

一方、左側壁３ｂには、第２下段ガイド部材１１４と、第２中段ガイド部材１１５と、第２上段ガイド部材１１６とが取り付けられている。第２下段ガイド部材１１４は、第１下段ガイド部材１１１と等しい高さとなるように左側壁３ｂに取り付けられている。第２中段ガイド部材１１５は、第１中段ガイド部材１１２と等しい高さとなるように左側壁３ｂに取り付けられている。第２上段ガイド部材１１６は、第１上段ガイド部材１１３と等しい高さとなるように左側壁３ｂに取り付けられている。また、第２下段ガイド部材１１４、第２中段ガイド部材１１５及び第２上段ガイド部材１１６は、それぞれ左側壁３ｂに沿いつつ、第１下段ガイド部材１１１、第１中段ガイド部材１１２及び第１上段ガイド部材１１３と平行で前後方向に延びている。

こうして、洗浄槽３の内部では、第１、２下段ガイド部材１１１、１１４同士が左右方向で対向しており、第１、２中段ガイド部材１１２、１１５同士が左右方向で対向しており、第１、２上段ガイド部材１１３、１１６同士が左右方向で対向している。

また、図１及び図４に示すように、右側壁３ａにおいて、第１下段ガイド部材１１１と第１中段ガイド部材１１２との間となる個所には、供給路側接続部３５及び通気部３７が固定されている。供給路側接続部３５についての詳細は後述する。

図４に示すように、通気部３７は、右側壁３ａにおいて供給路側接続部３５よりも上方及び後方に離隔して配置されている。通気部３７には、１つの第１通気口３７ａと、６つの第２通気口３７ｂとが形成されている。各第２通気口３７ｂは、第１通気口３７ａの周囲に配置されており、第１通気口３７ａを囲っている。第１通気口３７ａ及び各第２通気口３７ｂは、それぞれ右側壁３ａを左右方向に貫通している。

洗浄槽３は、筐体１の右側パネル１ａ及び左側パネル１ｂに固定されることにより、筐体１内に配置されており、図１に示す収容空間１０の上方に位置している。そして、洗浄槽３では、槽開口３ｆが筐体１の筐体開口１ｆの内側に位置しつつ、前方に臨む状態となっている。

また、洗浄槽３には、水溜ケース２５、分水器２６、給水ダクト２７、空気循環装置２８及びフィルタユニット２９及び係止装置５０が設けられている。水溜ケース２５は、上端が開口する有底の略筒状に形成されている。水溜ケース２５は、収容空間１０内に配置されており、洗浄槽３の下方に位置している。水溜ケース２５は、自己の上端を下壁３ｅに固定することにより、貯水部２３と連通している。

また、水溜ケース２５には、貯水部２３を経て洗浄槽３の内部に延びる接続筒部２５ａが形成されている。図１及び図２に示すように、接続筒部２５ａは、上下方向延びる円筒状に形成されている。接続筒部２５ａは下端が分水器２６に接続している。また、接続筒部２５ａの上端には、第１噴射ノズル３１が回転可能に取り付けられている。これにより、第１噴射ノズル３１は、洗浄槽３の内部に配置されている。第１噴射ノズル３１は洗浄槽３の内部で回転可能となっている。また、第１噴射ノズル３１には複数の噴射部３００が形成されている。

また、図１に示すように、水溜ケース２５には、給水ホース４１、給水ポンプ４３及び排水ポンプ４５が接続されている。これらの給水ポンプ４３及び排水ポンプ４５は、それぞれ収容空間１０に配置されることにより、洗浄槽３の下方に位置している。

給水ホース４１は、一端が水溜ケース２５に接続されている。そして、給水ホース４１の他端は、筐体１の外部に延びており、食器洗浄機の外部に設けられた給水源（図示略）に接続されている。これにより、給水ホース４１は、水溜ケース２５と給水源とを接続している。給水ポンプ４３及び排水ポンプ４５は、それぞれ制御部２１と通電可能に接続されている。また、給水ホース４１には給水電磁弁（図示略）が設けられている。なお、給水ポンプ４３及び排水ポンプ４５の具体的な動作については後述する。

また、水溜ケース２５には、排水ホース４７の一端が接続されている。そして、排水ホース４７の他端は、筐体１の外部に延びており、食器洗浄機の外部に設けられた排水口（図示略）に接続されている。これにより、排水ホース４７は、水溜ケース２５と排水口とを接続している。また、排水ホース４７には排水電磁弁（図示略）が設けられている。

分水器２６は収容空間１０に配置されており、水溜ケース２５に組み付けられている。分水器２６は水溜ケース２５とともに洗浄槽３の下壁３ｅに固定されている。また、分水器２６は給水ポンプ４３と接続している。

図１及び図２に示すように、給水ダクト２７は洗浄槽３の内部に配置されている。給水ダクト２７は内部を洗浄水が流通可能となっている。給水ダクト２７は、第１ダクト２７ａと第２ダクト２７ｂと第３ダクト２７ｃと分岐ダクト２７ｄとで構成されている。第１ダクト２７ａは下壁３ｅの上方に位置しており、下壁３ｅに沿って前後方向に延びている。第１ダクト２７ａの前端は接続筒部２５ａとは異なる位置で分水器２６に接続されている。

第２ダクト２７ｂは、後壁３ｃに固定されつつ、後壁３ｃに沿って洗浄槽３内を上下方向に延びている。第２ダクト２７ｂは下端が第１ダクト２７ａの後端と接続している。第３ダクト２７ｃは上壁３ｄに沿って洗浄槽３内を前後方向に延びている。第３ダクト２７ｃは後端が第１ダクト２７ａの上端と接続している。分岐ダクト２７ｄは、第２ダクト２７ｂの上下方向の略中央となる個所で第２ダクト２７ｂと接続しており、第２ダクト２７ｂから前方に向かって延びている。

また、分岐ダクト２７ｄの前端には第２噴射ノズル３２が回転可能に接続されており、第３ダクト２７ｃの前端には第３噴射ノズル３３が回転可能に接続されている。この際、第２噴射ノズル３２及び第３噴射ノズル３３は、それぞれ分岐ダクト２７ｄの前端及び第３ダクト２７ｃの前端に対して下方から接続している。また、第１噴射ノズル３１と同様、第２、３噴射ノズル３２、３３に対しても複数の噴射部３００が形成されている。

空気循環装置２８は、上述の通気部３７と、図１及び図３に示す通気ダクト２８ａと、図３に示す接続ホース２８ｂと、図１に示す給気ファン２８ｃと、図２に示す空気供給部２８ｄとで構成されている。図３に示すように、通気ダクト２８ａは洗浄槽３の右側壁３ａに取り付けられており、右側壁３ａと、筐体１の右側パネル１ａとの間に位置している。つまり、通気ダクト２８ａは、右側壁３ａにおいて、第１下段ガイド部材１１１、第１中段ガイド部材１１２及び第１上段ガイド部材１１３とは反対側に取り付けられており、洗浄槽３の外側に位置している。通気ダクト２８ａは、通気部３７と接続している。これにより、通気ダクト２８ａは、通気部３７の第１通気口３７ａ及び各第２通気口３７ｂと連通している。通気ダクト２８ａは、通気部３７との接続個所から上方後部に向かって湾曲しつつ延びた後、右側壁３ａの下方に向かって直線状に延びている。通気ダクト２８ａの内部には空気が流通可能となっている。

接続ホース２８ｂは収容空間１０内に配置されている。接続ホース２８ｂは通気ダクト２８ａの下端と接続しつつ、収容空間１０内を左方に向かって延びている。図１に示すように、給気ファン２８ｃは収容空間１０内に配置されている。詳細な図示を省略するものの、給気ファン２８ｃは、ハウジングと、ハウジング内に設けられたファン本体とを有している。給気ファン２８ｃは、通気ダクト２８ａとは反対側で接続ホース２８ｂと接続されている。また、給気ファン２８ｃは、制御部２１と通電可能に接続されている。

図２に示す空気供給部２８ｄは、給気ファン２８ｃと接続しつつ下壁３ｅに挿通されており、洗浄槽３内に延びている。

フィルタユニット２９は、第１フィルタ部２９ａと第２フィルタ部２９ｂとを有している。第１フィルタ部２９ａは、洗浄槽３の下壁３ｅに載置されることにより、貯水部２３を上方から覆っている。第２フィルタ部２９ｂは、第１フィルタ部２９ａに挿通されており、貯水部２３内及び水溜ケース２５内に延びている。フィルタユニット２９は、第１フィルタ部２９ａ及び第２フィルタ部２９ｂによって、洗浄水に含まれる残菜等の残滓を捕獲可能となっている。

係止装置５０は、洗浄槽３の上壁３ｄに固定されている。これにより、係止装置５０は、槽開口３ｆの上方であって、洗浄槽３における左右方向の略中央に位置している。

図１に示すように、蓋体５は、外側パネル５ａと内側パネル５ｂとを有している。外側パネル５ａは上下方向及び左右方向に延びる板材によって形成されている。外側パネル５ａの上部には把持部５ｃが固定されている。内側パネル５ｂは、外側パネル５ａの後方に固定されている。

蓋体５は、ヒンジ機構５１及び収容空間１０内に設けられたダンパ機構（図示略）によって、筐体１の前部に取り付けられている。これにより、蓋体５は、筐体１に対して第１揺動軸心Ｏ１周りで前後方向に揺動可能となっている。第１揺動軸心Ｏ１は、本発明における「揺動軸心」の一例である。第１揺動軸心Ｏ１は、筐体１の左右方向に直線状に延びている。

蓋体５は、第１揺動軸心Ｏ１周りで後方向に揺動することにより、図１の実線で示す閉鎖位置に変位する。蓋体５は、閉鎖位置に変位することにより、筐体開口１ｆ及び槽開口３ｆを前方から閉鎖する。そして、閉鎖位置に変位した蓋体５は、洗浄槽３とともに洗浄空間１００を形成する。つまり、洗浄空間１００は、洗浄槽３の右側壁３ａ、左側壁３ｂ、後壁３ｃ、上壁３ｄ及び下壁３ｅと、蓋体５の内側パネル５ｂとの間に形成されている。

また、上述の通気部３７（図４参照）は、洗浄空間１００に臨んでいる。これにより、通気部３７の第１通気口３７ａ及び各第２通気口３７ｂは、洗浄空間１００と通気ダクト２８ａとを連通することにより、洗浄空間１００を通気ダクト２８ａ内、すなわち洗浄空間１００の外部に連通させている。また、図１に示す係止装置５０は、閉鎖位置に変位した蓋体５を係止することにより、蓋体５を閉鎖位置で保持する。

一方、蓋体５は、第１揺動軸心Ｏ１周りで前方向に揺動することにより、図１の仮想線で示す開放位置に変位する。蓋体５は、開放位置に変位することにより、筐体開口１ｆ及び槽開口３ｆを前方に開放する。なお、この食器洗浄機では、蓋体５が開放位置に変位しても洗浄槽３は筐体１に対して前後方向に移動することはなく、筐体１内に位置し続ける。

図５に示すように、貯蔵タンク７は、タンク本体７１と、蓋体７３と、第１タンク側接続部７５と、第２タンク側接続部７７とを有している。図６に示すように、タンク本体７１は、上部が開口する略矩形の箱状に形成されている。タンク本体７１は内部に液状の処理剤２００を貯蔵可能となっている。処理剤２００は、具体的には食器用のリンスである。

また、タンク本体７１の前部には係合突起７１ａが形成されている。係合突起７１ａは、タンク本体７１から前方に突出している。さらに、タンク本体７１の下部には一対の脚部７１ｂが設けられている。これらの脚部７１ｂは、貯蔵タンク７をキッチンの天板やテーブル等に載置した際、タンク本体７１を含め貯蔵タンク７を水平な姿勢で維持させる。

蓋体７３はタンク本体７１の上部に取り付けられており、タンク本体７１に対して第２揺動軸心Ｏ２周りで上下方向に揺動可能となっている。蓋体７３は、図６の実線で示す第１位置に揺動することにより、タンク本体７１の上部を覆いつつ、タンク本体７１の上部を閉鎖する。一方、蓋体７３は、図６の仮想線で示す第２位置に揺動することにより、タンク本体７１の上部を開放する。

蓋体７３には、通気連絡口７３ａが形成されている他、係合爪部７３ｂが形成されている。通気連絡口７３ａは、蓋体７３を上下方向に貫通しており、第２タンク側接続部７７内に連通している。係合爪部７３ｂは、蓋体７３の前部に形成されており、係合突起７１ａに向かって延びている。係合爪部７３ｂは、蓋体７３が第１位置に揺動した際に係合突起７１ａと係合することにより、蓋体７３を第１位置で維持させる。

また、蓋体７３にはフロート装置８が設けられている。フロート装置８は、制御部２１とともに本発明における「残量検知手段」を構成している。フロート装置８は、フロート本体８ａと、フロートアーム８ｂとを有している。フロート本体８ａは、内部が中空をなす矩形の箱状に形成されている。また、図示を省略するものの、フロート本体８ａの内部には、空気室が形成されている他、複数個の磁石が設けられている。フロートアーム８ｂは、フロート本体８ａと接続しつつ、蓋体７３に向かって延びている。そして、フロートアーム８ｂは、蓋体７３に対して第３揺動軸心Ｏ３周りで揺動可能に接続されている。

フロート装置８は、蓋体７３が第１位置となることにより、タンク本体７１内に配置される。そして、フロート装置８は、タンク本体７１内における処理剤２００の貯蔵量に応じて、第３揺動軸心Ｏ３周りで前後方向に揺動可能となっている。

図７及び図８に示すように、第１タンク側接続部７５は、タンク本体７１に一体に形成されている。より具体的には、第１タンク側接続部７５は、タンク本体７１の右下部からタンク本体７１の右方、すなわち、洗浄槽３の右側壁３ａに向かって略円筒状に延びている。第１タンク側接続部７５は、タンク本体７１内に連通している。

第１タンク側接続部７５の外周面には、Ｏリング７５ａが設けられている。また、第１タンク側接続部７５の内部には、弁機構１２が設けられている。弁機構１２は、弁ハウジング１２ａと、弁体１２ｂと、コイルバネ１２ｃと、処理剤フィルタ１２ｄとを有している。弁ハウジング１２ａには、弁開口１２１及び連通口１２２が形成されている他、座部１２３が形成されている。弁開口１２１及び連通口１２２は、それぞれ弁ハウジング１２ａを左右方向に貫通している。なお、図５ではＯリング７５ａの図示を省略している。

図７及び図８に示すように、弁体１２ｂは、弁ハウジング１２ａ内に配置されており、弁開口１２１に対して左方から対向している。コイルバネ１２ｃは、弁ハウジング１２ａ内において、座部１２３と弁体１２ｂとの間に配置されている。図７に示すように、コイルバネ１２ｃは、弁体１２ｂが弁開口１２１を塞ぐように、弁体１２ｂを弁開口１２１に向けて付勢している。

処理剤フィルタ１２ｄは、弁ハウジング１２ａに左端に取り付けられており、タンク本体７１内に進入している。処理剤フィルタ１２ｄに複数個の細孔１２４が形成されている。処理剤フィルタ１２ｄは、処理剤２００（図６参照）に不可避的に含まれた異物を捕獲しつつ、処理剤２００を弁ハウジング１２ａの連通口１２２に向けて流通させる。

第２タンク側接続部７７は、蓋体７３に一体に形成されている。より具体的には、第２タンク側接続部７７は、蓋体７３から上方に突出しつつ、蓋体７３の右方、すなわち、洗浄槽３の右側壁３ａに向かって延びている。ここで、第１タンク側接続部７５と第２タンク側接続部７７とは、右側壁３ａに向かって平行に延びている。

第２タンク側接続部７７は右端が開口する一方で左端が閉鎖された有底の筒状をなしている。また、第２タンク側接続部７７の内部には空気が流通可能となっている。そして、第２タンク側接続部７７は、蓋体７３の通気連絡口７３ａと連通している。これにより、第２タンク側接続部７７は、蓋体７３が第１位置となることにより、通気連絡口７３ａを通じてタンク本体７１内に連通する。また、第２タンク側接続部７７の右端には、抜け止め部７７ａが形成されている。

貯蔵タンク７は、第１タンク側接続部７５が供給路側接続部３５に対して着脱可能となっているとともに、第２タンク側接続部７７が通気部３７に対して着脱可能となっている。そして、図１及び図８に示すように、貯蔵タンク７は、第１タンク側接続部７５及び第２タンク側接続部７７がそれぞれ供給路側接続部３５及び通気部３７に取り付けられることにより、洗浄空間１００内に配置される。なお、供給路側接続部３５に対する第１タンク側接続部７５の着脱、及び、通気部３７に対する第２タンク側接続部７７の着脱についての詳細は後述する。

図３に示すように、処理剤供給装置９は洗浄槽３の右側壁３ａの下部に取り付けられており、右側壁３ａと、筐体１の右側パネル１ａとの間に位置している。これにより、処理剤供給装置９は、洗浄槽３の外部、ひいては洗浄空間１００の外部に配置されている。

処理剤供給装置９は、供給装置本体９ａと、処理剤供給口９ｂとを有している。供給装置本体９ａは内部にポンプ（図示略）が設けられている。供給装置本体９ａは図１に示す制御部２１と通電可能に接続されている。

処理剤供給口９ｂは、供給装置本体９ａよりも後方に位置しており、供給装置本体９ａと接続している。処理剤供給口９ｂは、右側壁３ａの下部に固定されることにより、洗浄空間１００内に臨んでいる。

処理剤供給路１１は、供給路本体３４と供給路側接続部３５とを有している。供給路本体３４は、右側壁３ａと右側パネル１ａとの間に位置しており、上下方向に延びている。供給路本体３４は内部を処理剤２００が流通可能となっている。また、供給路本体３４は、下端が装置接続部３４ａとされている。供給路本体３４は、装置接続部３４ａを通じて処理剤供給装置９の供給装置本体９ａと接続している。

供給路側接続部３５は、供給路本体３４の上端と接続されている。また、上述のように、供給路側接続部３５は右側壁３ａに固定されている。図７及び図８に示すように、供給路側接続部３５には、接続開口３５ａと押圧突起３５ｂとが形成されている。接続開口３５ａは、供給路側接続部３５が右側壁３ａに固定されることにより、洗浄空間１００内に臨んでいる。これにより、接続開口３５ａは、洗浄空間１００と供給路本体３４とを連通している。接続開口３５ａは、内部に貯蔵タンク７の第１タンク側接続部７５が進入可能となっている。押圧突起３５ｂは、接続開口３５ａ内に位置しており、接続開口３５ａ内で右方から左方に向かって延びている。

図１に示す第１食器かご１３、第２食器かご１４及び第３食器かご１５は、それぞれ被洗浄物（図示略）を載置可能となっている。第１食器かご１３、第２食器かご１４及び第３食器かご１５は、被洗浄物の種類等に応じて、載置可能な被洗浄物が区分けされている。そして、第１食器かご１３には、主に大型の被洗浄物が載置されるように形成されている。なお、被洗浄物としては、例えば皿や茶碗等の食器類の他、箸やコップ等の飲食用具及び鍋等の調理容器が挙げられる。

第１食器かご１３は、図２に示す第１下段ガイド部材１１１及び第２下段ガイド部材１１４によって前後方向に案内されつつ洗浄空間１００からの出し入れが可能であるとともに、第１下段ガイド部材１１１及び第２下段ガイド部材１１４によって前後方向及び左右方向に水平な姿勢で洗浄空間１００内に収容可能となっている。同様に、第２食器かご１４は、第１中段ガイド部材１１２及び第２中段ガイド部材１１５によって前後方向に案内されつつ洗浄空間１００からの出し入れが可能であるとともに、第１中段ガイド部材１１２及び第２中段ガイド部材１１５によって前後方向及び左右方向に水平な姿勢で洗浄空間１００内に収容可能となっている。そして、第３食器かご１５は、第１上段ガイド部材１１３及び第２上段ガイド部材１１６によって前後方向に案内されつつ洗浄空間１００からの出し入れが可能であるとともに、第１上段ガイド部材１１３及び第２上段ガイド部材１１６によって前後方向及び左右方向に水平な姿勢で洗浄空間１００内に収容可能となっている。

こうして、洗浄空間１００内において、下方から上方に向かって第１食器かご１３、第２食器かご１４及び第３食器かご１５がこの順で配置されている。

また、図９に示すように、第１食器かご１３は、持ち手部１３ａを有している他、干渉部１３ｂを有している。持ち手部１３ａは、第１食器かご１３の前部に設けられている。持ち手部１３ａは、第１食器かご１３を洗浄空間１００から出し入れするに当たって、使用者が把持可能となっている。

干渉部１３ｂは、第１食器かご１３の右前部に設けられている。干渉部１３ｂは、第１食器かご１３の右部から左方に延びた後、第１食器かご１３の上方に延びている。干渉部１３ｂは、貯蔵タンク７が洗浄空間１００内に配置された状態で第１食器かご１３を洗浄空間１００内に収容した際、貯蔵タンク７に対して左方から対向するように形成されている。

図１に示すように、操作部１９は、蓋体５に設けられており、内側パネル５ｂの上部に配置されている。操作部１９は、制御部２１と通電可能に接続されている。また、操作部１９は警告ランプ１９ａを有している他、図示しない操作ボタン及びディスプレイを有している。操作部１９は、操作ボタンを通じて食器洗浄機を作動させるための操作が可能となっている。また、操作部１９では、ディスプレイに食器洗浄機の運転時間等が表示される他、貯蔵タンク７のタンク本体７１に貯蔵された処理剤２００の残量が表示される。

また、操作部１９は、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられていない場合に、その旨を使用者に報知する。具体的には、操作部１９では、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられていない場合に警告ランプ１９ａが点灯する。なお、操作部１９は外側パネル５ａに配置されても良い。

制御部２１は蓋体５に設けられており、外側パネル５ａと内側パネル５ｂとの間に配置されている。制御部２１は、給水ポンプ４３、排水ポンプ４５、給水電磁弁、排水電磁弁、給気ファン２８ｃ及び供給装置本体９ａの各作動制御を行う。これにより、制御部２１は、洗浄運転と濯ぎ運転と乾燥運転とを実行する。なお、制御部２１は収容空間１０内に配置されても良い。

また、制御部２１は、フロート装置８の磁石の磁力の変化を基に、タンク本体７１に貯蔵された処理剤２００の残量を検知する。そして、制御部２１は、処理剤２００の残量を未検知であるときには、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられていないと判断する。これにより、制御部２１は操作部１９を制御することにより、上述のように警告ランプ１９ａを点灯させる。

以上のように構成されたこの食器洗浄機において、処理剤２００が貯蔵された状態にある貯蔵タンク７を供給路側接続部３５及び通気部３７に取り付けるに当たっては、使用者は、蓋体５を開放位置に揺動させて、筐体開口１ｆ及び槽開口３ｆを前方に開放させる。そして、使用者は、貯蔵タンク７を洗浄槽３の内部、つまり洗浄空間１００内に進入させ、図７に示すように、貯蔵タンク７を供給路側接続部３５及び通気部３７の左方に位置させる。

ここで、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられていない状態では、弁機構１２において、コイルバネ１２ｃの付勢力によって弁体１２ｂが弁開口１２１を塞いでいる。このため、貯蔵タンク７内の処理剤２００が弁開口１２１及び第１タンク側接続部７５から外部に漏れることが防止されている。

そして、使用者は、図７の白色矢印で示すように、貯蔵タンク７を右方に移動させて供給路側接続部３５及び通気部３７に接近させる。これにより、図８に示すように、貯蔵タンク７では、第１タンク側接続部７５が供給路側接続部３５の接続開口３５ａ内に進入することで、第１タンク側接続部７５が供給路側接続部３５に取り付けられる。処理剤供給路１１によって、貯蔵タンク７と供給装置本体９ａとが接続される。また、接続開口３５ａ内に進入した第１タンク側接続部７５は、供給路側接続部３５によって保持されることにより、供給路側接続部３５に取り付けられた状態を維持する。

また、上述のように、貯蔵タンク７では第２タンク側接続部７７が第１タンク側接続部７５と平行に延びている。このため、第１タンク側接続部７５が供給路側接続部３５に取り付けられると同時に、第２タンク側接続部７７は、通気部３７の第１通気口３７ａに進入する。こうして、第２タンク側接続部７７が通気部３７に取り付けられる。また、第２タンク側接続部７７では、抜け止め部７７ａによって第１通気口３７ａからの抜け止めが行われる。この結果、第２タンク側接続部７７は、通気部３７に取り付けられた状態を維持する。

これらにより、貯蔵タンク７は供給路側接続部３５及び通気部３７に取り付けられ、図１及び図９に示すように、洗浄空間１００内に配置される。より具体的には、貯蔵タンク７は、洗浄空間１００内において、洗浄槽３の右側壁３ａの左側であって、第１下段ガイド部材１１１と第１中段ガイド部材１１２との間となる個所、すなわち、第１食器かご１３と第２食器かご１４との間となる個所に配置される。なお、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられても、通気部３７の各第２通気口３７ｂは、貯蔵タンク７によって完全に覆われることはない。

また、第１タンク側接続部７５が供給路側接続部３５に取り付けられることにより、供給路側接続部３５の押圧突起３５ｂが弁体１２ｂを左方に向けて押圧する。このため、弁体１２ｂは、コイルバネ１２ｃの付勢力に抗して弁開口１２１を開放する。このため、弁機構１２及び第１タンク側接続部７５を介して、タンク本体７１と供給路側接続部３５とが連通する。この結果、図８の破線矢印で示すように、タンク本体７１内に貯蔵された処理剤２００は、処理剤フィルタ１２ｄ、連通口１２２、弁開口１２１及び接続開口３５ａを経て、処理剤供給路１１の供給路本体３４内を流通する。

また、第１タンク側接続部７５が供給路側接続部３５に取り付けられることにより、第１タンク側接続部７５に設けられたＯリング７５ａが第１タンク側接続部７５と接続開口３５ａとの間で弾性変形しつつ、第１タンク側接続部７５と接続開口３５ａとの間を封止する。これにより、Ｏリング７５ａは、接続開口３５ａ内を流通する処理剤２００が洗浄空間１００側に漏れることを防止する。

そして、第２タンク側接続部７７が通気部３７に取り付けられることにより、通気連絡口７３ａ、第２タンク側接続部７７及び第１通気口３７ａを通じて、タンク本体７１が通気ダクト２８ａ（図３参照）内に連通する。つまり、タンク本体７１が洗浄空間１００の外部に連通する。

一方、貯蔵タンク７を供給路側接続部３５及び通気部３７から取り外すに当たっては、使用者は、貯蔵タンク７を供給路側接続部３５及び通気部３７の左方に移動させる。これにより、第１タンク側接続部７５が供給路側接続部３５から取り外される。また同時に、第２タンク側接続部７７が通気部３７から取り外される。こうして、供給路側接続部３５及び通気部３７からの貯蔵タンク７の取り外しが完了する。この結果、使用者は、洗浄空間１００の外部でタンク本体７１内に処理剤２００を補充することができる。

ここで、第１タンク側接続部７５が供給路側接続部３５から取り外された際には、弁機構１２では、コイルバネ１２ｃの付勢力によって弁体１２ｂが弁開口１２１を再び塞ぐことなる。このため、弁開口１２１からの処理剤２００の漏れが防止される。

そして、この食器洗浄機では、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられた状態で、使用者は、被洗浄物が載置された第１～３食器かご１３～１５をそれぞれ洗浄空間１００内に配置する。その後、使用者は、蓋体５を閉鎖位置に揺動させるとともに、操作部１９を操作する。これにより、この食器洗浄機では、制御部２１が洗浄運転、濯ぎ運転及び乾燥運転をこの順で実行する。なお、制御部２１は、洗浄運転、濯ぎ運転及び乾燥運転のいずれかのみを実行することもできる。

洗浄運転では、制御部２１は、給水ホース４１に設けられた給水電磁弁を開くとともに、給水ポンプ４３を作動させる。これにより、給水源からの水が洗浄水として給水ホース４１、給水ポンプ４３、分水器２６及び接続筒部２５ａを経て、第１噴射ノズル３１の各噴射部３００から洗浄空間１００内に噴射される。また、洗浄水は、分水器２６から給水ダクト２７を経て、第２、３噴射ノズル３２、３３の各噴射部３００からも洗浄空間１００内に噴射される。さらに、洗浄運転では、洗浄槽３に設けられた洗剤自動投入装置（図示略）によって食器用の洗剤が洗浄空間１００内に供給される。こうして、洗浄運転では、洗剤を含んだ洗浄水によって被洗浄物の洗浄が行われる。また、洗剤を含んだ洗浄水は貯水部２３に貯留される。そしてこの洗浄水は、給水ポンプ４３によって、水溜ケース２５、分水器２６及び給水ダクト２７を経て第１～３噴射ノズル３１～３３の各噴射部３００から再び洗浄空間１００内に噴射される。なお、洗浄運転では、給水源から所定量の水が供給されることにより、制御部２１は給水電磁弁を閉じる。

そして、制御部２１は、洗浄運転として設定された洗浄時間が経過すれば、排水ホース４７に設けられた排水電磁弁を開くとともに、排水ポンプ４５を作動させる。また、制御部２１は、給水ポンプ４３を停止させる。これにより、洗浄空間１００内の洗浄水が排水ホース４７を経て食器洗浄機の外部に排出される。こうして洗浄運転が終了する。

濯ぎ運転では、制御部２１は、給水電磁弁を開くとともに給水ポンプ４３を作動させる。これにより、洗浄運転と同様に、給水源からの水が洗浄水として第１～３噴射ノズル３１～３３の各噴射部３００から洗浄空間１００内に噴射される。また、濯ぎ運転では、制御部２１は、供給装置本体９ａを作動させる。これにより、貯蔵タンク７のタンク本体７１内に貯蔵された処理剤２００が処理剤供給口９ｂから洗浄空間１００内に自動で供給される。こうして、濯ぎ運転では、処理剤２００を含んだ洗浄水によって被洗浄物の濯ぎが行われる。

制御部２１は、濯ぎ洗浄運転として設定された洗浄時間が経過すれば、洗浄運転時と同様に、洗浄空間１００内の洗浄水を食器洗浄機の外部に排出する。こうして濯ぎ運転が終了する。

乾燥運転では、制御部２１は、給気ファン２８ｃを作動させる。これにより、洗浄空間１００内の空気が通気部３７の各第２通気口３７ｂから通気ダクト２８ａ内を流通する。また、通気ダクト２８ａ内の空気は、接続ホース２８ｂ及び給気ファン２８ｃを経て、空気供給部２８ｄから洗浄空間１００内に供給される。こうして、乾燥運転では、洗浄空間１００の内部と洗浄空間１００の外部との間で空気が循環しつつ、被洗浄物の乾燥が行われる。制御部２１は、乾燥運転として設定された洗浄時間が経過すれば、給気ファン２８ｃを停止させる。こうして乾燥運転が終了させる。

このように、この食器洗浄機では、供給路側接続部３５及び通気部３７に取り付けられた貯蔵タンク７が洗浄空間１００内に配置される。このため、この食器洗浄機では、処理剤２００の補充時にタンク本体７１の表面等に付着した処理剤２００が第１タンク側接続部７５を経て供給路側接続部３５に付着したり、貯蔵タンク７と供給路側接続部３５とを着脱する際に不可避的に漏れ出た処理剤２００が供給路側接続部３５に付着したりした場合であっても、このような処理剤２００については、洗浄空間１００内の洗浄水によって、貯蔵タンク７や供給路側接続部３５から除去することができる。つまり、この食器洗浄機では、タンク本体７１の表面等や供給路側接続部３５に付着した処理剤２００については、第１～３噴射ノズル３１～３３の各噴射部３００から洗浄空間１００内に噴射された洗浄水が被洗浄物を洗浄する過程で、洗浄水によって洗い流すことができる。

また、この食器洗浄機では、たとえ洗浄水によって処理剤２００を完全に除去し得ない場合であっても、貯蔵タンク７は洗浄空間１００内に配置されるため、使用者は食器洗浄機の非作動時にタンク本体７１表面等や供給路側接続部３５に付着した処理剤２００を除去し易くなっている。

この結果、この食器洗浄機では、供給路側接続部３５に処理剤２００が堆積し難いことから、供給路側接続部３５に堆積した処理剤２００によって供給路側接続部３５と貯蔵タンク７の第１タンク側接続部７５とが固着されることを抑制できる。

したがって、実施例の食器洗浄機は、処理剤２００を貯蔵する貯蔵タンク７を有する構成において、貯蔵タンク７の着脱性に優れている。

特に、この食器洗浄機では、洗浄槽３の右側壁３ａを本発明における「特定壁」としている。このため、この食器洗浄機では、蓋体５に対して供給路側接続部３５及び通気部３７は設けられることがなく、結果として、貯蔵タンク７は蓋体５に取り付けられることがない。このため、この食器洗浄機では、蓋体５を閉鎖位置と開放位置との間で揺動させても、それによってタンク本体７１内の処理剤２００が漏れることがなく、所謂フロントオープン式の食器洗浄機を好適に実現することが可能となっている。

また、この食器洗浄機では、貯蔵タンク７が通気部３７に取り付けられることにより、通気連絡口７３ａ、第２タンク側接続部７７及び第１通気口３７ａを通じて、タンク本体７１が洗浄空間１００の外部に連通する。これにより、この食器洗浄機では、処理剤２００の残量が減少する過程でタンク本体７１内が負圧となり難い。このため、この食器洗浄機では、タンク本体７１内の処理剤２００を処理剤供給路１１、ひいては供給装置本体９ａに好適に流通させることが可能となっている。

また、供給路側接続部３５及び通気部３７に取り付けられた貯蔵タンク７は、洗浄空間１００内において、第１下段ガイド部材１１１と第１中段ガイド部材１１２との間となる個所に配置される。これにより、貯蔵タンク７は、貯水部２３よりも上方に位置している。このため、この食器洗浄機では、貯水部２３に貯留された洗浄水に貯蔵タンク７が浸かることを防止できることから、洗浄水がタンク本体７１内に浸入し難くなっている。

さらに、この食器洗浄機では、貯蔵タンク７の第１タンク側接続部７５と第２タンク側接続部７７とが洗浄槽３の右側壁３ａに向かって平行に延びている。このため、この食器洗浄機では、供給路側接続部３５に対する第１タンク側接続部７５の着脱と、通気部３７に対する第２タンク側接続部７７の着脱とを容易かつ同時に行うことが可能となっている。

また、この食器洗浄機では、フロート装置８及び制御部２１によって、タンク本体７１に貯蔵された処理剤２００の残量を検知できるとともに、処理剤２００の残量が操作部１９のディスプレイに表示される。このため、この食器洗浄機では、使用者が処理剤２００の残量を容易に了知することが可能となっており、利便性が高くなっている。ここで、制御部２１は、タンク本体７１内の処理剤２００の残量を未検知であるときには、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられていないと判断する。そして、この場合には、操作部１９の警告ランプ１９ａが点灯して使用者に報知されるため、使用者は、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられていないことを容易に了知することが可能となっている。この点においても、この食器洗浄機は利便性が高くなっている。さらに、この食器洗浄機では、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられているか否かを制御部２１が判断するに当たって、専用の検知装置等を用いる必要がない。このため、この食器洗浄機では、利便性を高くしつつも構成を簡素化することが可能となっている。

さらに、この食器洗浄機では、第１食器かご１３が干渉部１３ｂを有している。この干渉部１３ｂは、貯蔵タンク７が供給路側接続部３５及び通気部３７に適切に取り付けられている場合には、第１食器かご１３を洗浄空間１００内に収容した際、貯蔵タンク７に干渉することなく、貯蔵タンク７に対して左方から対向する。しかし、例えば接続開口３５ａへの第１タンク側接続部７５の進入が不十分であったり、第１通気口３７ａへの第２タンク側接続部７７の進入が不十分であったりするなど、供給路側接続部３５及び通気部３７に対する貯蔵タンク７の取り付けが不完全であるときには、干渉部１３ｂが貯蔵タンク７と干渉する。そして、干渉部１３ｂと貯蔵タンク７とが干渉すれば、使用者は、第１食器かご１３を後方に移動させることができなくなる。この結果、この食器洗浄機では、使用者は、供給路側接続部３５及び通気部３７に対して貯蔵タンク７が不完全な状態で取り付けられていることを容易に了知できるようになっている。

以上において、本発明を実施例に即して説明したが、本発明は上記実施例に制限されるものではなく、その趣旨を逸脱しない範囲で適宜変更して適用できることはいうまでもない。

例えば、実施例の食器洗浄機では、食器用のリンスを処理剤２００としてタンク本体７１内に貯蔵している。しかし、これに限らず、食器用の洗剤等を処理剤２００としてタンク本体７１内に貯蔵しても良い。

また、実施例の食器洗浄機において、洗浄槽３の左側壁３ｂや後壁３ｃを本発明における「特定壁」としても良い。また、蓋体５が本発明における「特定壁」を有する構成としても良い。

また、実施例の食器洗浄機では、フロート装置８及び制御部２１によって本発明における「残量検知手段」を構成しているが、これに限らず、残量検知手段を他の構成としても良い。

また、実施例の食器洗浄機において、第２タンク側接続部７７を省略し、貯蔵タンク７が第１タンク側接続部７５を通じて供給路側接続部３５のみに取り付けられる構成としても良い。

また、実施例の食器洗浄機において、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられているか否かを検知する専用の検知装置等を設けても良い。

また、実施例の食器洗浄機において、警告ランプ１９ａの点灯に換えて、ブザー音や音声ガイド等を用いることにより、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられていないこと使用者に報知しても良い。

また、実施例の食器洗浄機において、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられている旨の報知と、貯蔵タンク７が供給路側接続部３５及び通気部３７に取り付けられていない旨の報知とをそれぞれ行う構成としても良い。

また、実施例の食器洗浄機において、筐体１に対して洗浄槽３が前後方向に移動可能に設けられていても良い。

また、実施例の食器洗浄機において、給水ポンプ４３及び排水ポンプ４５に換えて、洗浄水の供給と洗浄水の排水とが可能な一つのポンプを設けても良い。

本発明は、食器洗浄機、食器洗浄乾燥機又は厨房設備等に利用可能である。

１…筐体
１ｆ…筐体開口
３…洗浄槽
３ａ…右側壁（特定壁）
３ｆ…槽開口
５…蓋体
７…貯蔵タンク
８…フロート装置（残量検知手段）
９…処理剤供給装置
１１…処理剤供給路
１３…第１食器かご（載置部材）
１３ｂ…干渉部
１９…操作部（報知手段）
２１…制御部（判断手段、残量検知手段）
２３…貯水部
３５…供給路側接続部
３７…通気部
７１…タンク本体
７５…第１タンク側接続部
７７…第２タンク側接続部
１００…洗浄空間
２００…処理剤
Ｏ１…第１揺動軸心（揺動軸心）

Claims (9)

1. 一方に向かって開口する槽開口を有する洗浄槽と、
   前記槽開口を開閉可能であり、かつ、洗浄水によって被洗浄物の洗浄を行う洗浄空間を前記洗浄槽とともに形成する蓋体と、
   前記被洗浄物に用いる処理剤を貯蔵する貯蔵タンクと、
   前記洗浄空間の外部に位置し、前記貯蔵タンクに貯蔵された前記処理剤を前記洗浄空間内に供給する処理剤供給装置と、
   前記貯蔵タンクと前記処理剤供給装置とを接続する処理剤供給路とを備え、
   前記洗浄槽又は前記蓋体は、前記洗浄空間に面する特定壁を有し、
   前記処理剤供給路は、前記洗浄空間に臨む状態で前記特定壁に固定されるとともに、前記貯蔵タンクが着脱可能に取り付けられる供給路側接続部を有し、
   前記貯蔵タンクは、前記供給路側接続部に取り付けられることにより、前記洗浄空間内に配置されることを特徴とする食器洗浄機。
2. 前記貯蔵タンクは、前記処理剤を貯蔵するタンク本体と、
   前記タンク本体と連通し、前記供給路側接続部に着脱可能に取り付けられる第１タンク側接続部と、
   前記第１タンク側接続部よりも上方に位置して前記洗浄空間の外部とタンク本体内とを連通させる第２タンク側接続部とを有している請求項１記載の食器洗浄機。
3. 前記特定壁には、前記洗浄空間に臨む状態で固定されて洗浄空間の外部に連通するとともに、前記第２タンク側接続部が着脱可能に取り付けられる通気部が設けられ、
   前記第１タンク側接続部と前記第２タンク側接続部とは、前記特定壁に向かって互いに平行に延びている請求項２記載の食器洗浄機。
4. 前記貯蔵タンクが前記供給路側接続部に取り付けられているか否かを判断可能な判断手段と、
   前記判断手段の判断結果を報知する報知手段とを備えている請求項１又は２記載の食器洗浄機。
5. 前記貯蔵タンクに貯蔵された前記処理剤の残量を検知する残量検知手段を備え、
   前記判断手段は、前記残量検知手段が前記残量を未検知であるときには、前記貯蔵タンクが前記供給路側接続部に取り付けられていないと判断する請求項４記載の食器洗浄機。
6. 前記洗浄槽には、前記洗浄空間と連通し、前記洗浄水が貯留される貯水部が形成され、
   前記貯蔵タンクは、前記供給路側接続部に取り付けられることにより、前記貯水部よりも上方に位置している請求項１又は２記載の食器洗浄機。
7. 前記被洗浄物を載置しつつ前記洗浄空間内に収納される載置部材を備え、
   前記載置部材は、前記供給路側接続部に対する前記貯蔵タンクの取り付けが不完全であるときに前記貯蔵タンクと干渉する干渉部を有している請求項１又は２記載の食器洗浄機。
8. 前記洗浄槽が前記特定壁を有している請求項１又は２記載の食器洗浄機。
9. 前方に向かって開口する筐体開口を有し、前記洗浄槽を内部に配置可能な筐体を備え、
   前記槽開口は前方に向かって開口して前記筐体開口と連通し、
   前記蓋体は、揺動軸心周りで前後方向に揺動可能に前記筐体に取り付けられ、前記筐体開口及び前記槽開口を開放する開放位置と、前記筐体開口及び前記槽開口を閉鎖する閉鎖位置とに変位する請求項８記載の食器洗浄機。
