Abstract

【課題】本発明の目的は、製造コストの低減を図ったシールド構造を提供することにある。
【解決手段】シールド構造１は、電線１０の所定位置に支持されるものであって、シールド空間２０を有する筒状のシールドシェル２と、電線を保持してシールド空間に挿入されるハウジング３と、を備え、シールドシェルは、ハウジングをシールド空間に案内する案内構造４を有し、ハウジング３は、電線１０を挟んで保持する一対の分割体３１Ａ、３１Ｂと、該一対の分割体が電線を保持した状態を維持するためのロック機構５と、を有し、ロック機構は、一対の分割体のうち一方に設けられたロック部５Ａと、他方に設けられてロック部５Ａに係合可能なロック受け部５Ｂと、を有し、ハウジングがシールド空間に挿入されるに伴って、ハウジングは案内構造に案内されることにより、一対の分割体同士が互いに近付いて、ロック部およびロック受け部が係合するように構成されている。

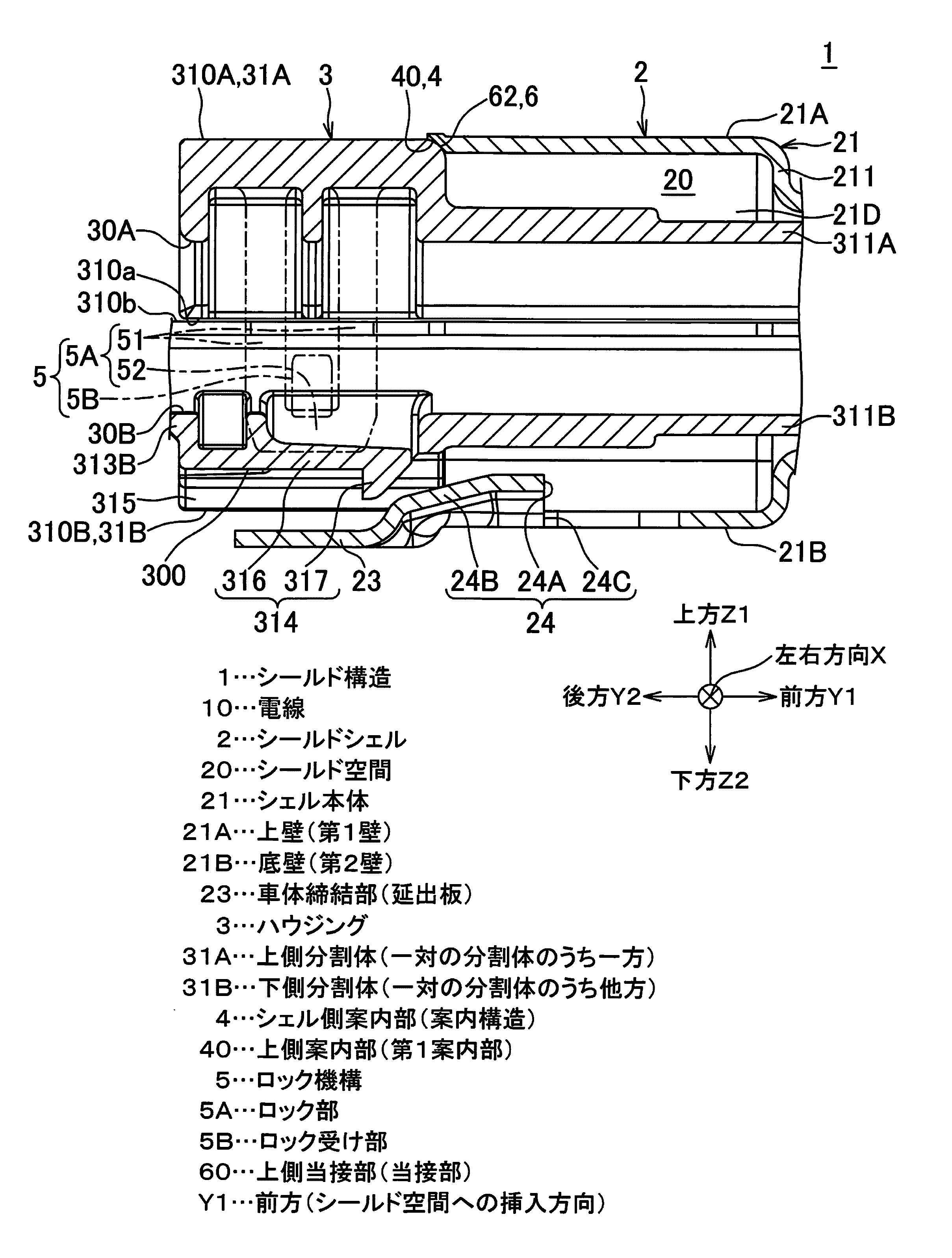

【選択図】図６

Description

本発明は、シールド構造に関するものである。

自動車には、多種多様な電子機器が搭載され、電子機器に電力や制御信号等を伝えるためにワイヤハーネスが配索されている。ワイヤハーネスは、複数の電線と、コネクタと、を備え、このコネクタを電子機器のコネクタや他のワイヤハーネスのコネクタに嵌合させることで、電子機器や他のワイヤハーネスに接続されている。

このようなワイヤハーネスにおいて、電気自動車（ＥＶ）やハイブリッド電気自動車（ＨＥＶ）等の高電圧を取り扱う２本のシールドケーブルに取り付けられるシールド構造が知られている（例えば、特許文献１参照）。シールド構造の一例として、電線の端部に端子が接続された端子付き電線を収容するハウジングと、該ハウジングが挿入される筒状のシールドシェルと、を備えたものがある。ハウジングは、互いの間に電線を挟み込む一対の分割体を有して構成されている。一対の分割体のうち一方には、ロック部が設けられ、他方にはロック部に係合可能なロック受け部と、が設けられ、ロック部とロック受け部とを係合させることにより、一対の分割体は、電線を挟み込んだ状態が維持されるように構成されている。

このようなシールド構造を組み立てる場合には、ハウジングを構成する一対の分割体により電線を挟み込み、ロック部がロック受け部に係合したロック状態で、一対の分割体を治具の内部に挿通し、一対の分割体がロック状態であることを確認（検知）した後、シールドシェルに収納される。このようにしてシールド構造は組み立てられる。

特開２０２３－５７１９９号公報

しかしながら、従来のシールド構造は、治具を用いて、一対の分割体がロック状態であるか否かが検知されていた。このため治具を用意するための費用や一対の分割体がロック状態であるかを検知するための作業が生じて、製造コストが高かった。

本発明の目的は、製造コストの低減を図ったシールド構造を提供することにある。

前記課題を解決し目的を達成するために、請求項１に記載された発明は、電線の所定位置に支持されるシールド構造であって、シールド空間を有する筒状のシールドシェルと、前記電線を保持して前記シールド空間に挿入されるハウジングと、を備え、前記シールドシェルは、前記ハウジングを前記シールド空間に案内する案内構造を有し、前記ハウジングは、前記電線を挟んで保持する一対の分割体と、該一対の分割体が前記電線を保持した状態を維持するためのロック機構と、を有し、前記ロック機構は、前記一対の分割体のうち一方に設けられたロック部と、他方に設けられて前記ロック部に係合可能なロック受け部と、を有し、前記ハウジングが前記シールド空間に挿入されるに伴って、前記ハウジングは前記案内構造に案内されることにより、前記一対の分割体同士が互いに近付いて、前記ロック部および前記ロック受け部が係合するように構成されていることを特徴とするシールド構造である。

請求項１記載の発明によれば、製造コストの低減を図ることができる。

本発明の実施形態に係るシールド構造を示す斜視図である。 前記シールド構造を構成するシールドシェルを示す斜視図である。 前記シールド構造を構成するハウジングが電線を保持した状態を示す斜視図である。 前記ハウジングを側方から見た側面図である。 図４中のＩ－Ｉ線に沿った断面図である。 前記ハウジングが非係合状態で、前記シールドシェルのシールド空間に挿入される様子を説明するための断面図である。 図６の後工程を示す断面図である。

以下、本発明の実施形態を図面に基づいて説明する。図１は、本発明の実施形態に係るシールド構造１を示す斜視図である。図２は、シールド構造１を構成するシールドシェル２を示す斜視図である。図３は、シールド構造１を構成するハウジング３が電線１０を保持した状態を示す斜視図である。シールド構造１は、自動車などに配索されるワイヤハーネスを構成するものであり、制御信号等を伝送する電線１０から外部に漏洩する電気的なノイズ、または外部から流入される電気的なノイズを遮蔽するシールド回路を構成する。

本実施形態のシールド構造１は、図１、２に示すように、一対の電線１０（電線、図１に示す）の所定位置に支持されとともに車体における金属製の取付け対象に固定されてシールド回路を形成するものであって、シールド空間２０（図２に示す）を有する筒状のシールドシェル２と、一対の電線１０、１０を保持してシールド空間２０に挿入されるハウジング３（図１に示す）と、シールドシェル２に設けられてハウジング３をシールド空間２０に案内するためのシェル側案内部４（案内構造、図２に示す）と、を備える。一対の電線１０、１０は、それぞれ、その端部（後端部、図１の手前側の端部）に不図示の端末コネクタが接続されている。

以下では、一対の電線１０、１０それぞれの軸方向を「前後方向」と記し「矢印Ｙ」で示し、一対の電線１０、１０、２が並ぶ方向を「左右方向」と記し「矢印Ｘ」で示し、矢印Ｘと矢印Ｙに直交するとともに、一対の分割体３１Ａ、３１Ｂが電線１０を挟む方向を「高さ方向」と記し「矢印Ｚ」で示す場合がある。また、矢印Ｙのうち、電線１０の一端側（図１中の奥前側）を「前方Ｙ１」と記し、これとは反対側を「後方Ｙ２」と記す場合がある。また、矢印Ｚのうち、一方を「上方Ｚ１」、他方を「下方Ｚ２」と記す場合がある。

シールドシェル２は、導電性の金属板にプレス加工や曲げ加工が施されて構成されている。このシールドシェル２は、図２に示すように、シールド空間２０を構成するシェル本体２１と、該シェル本体２１の前方Ｙ１に連続する筒状部２２と、シェル本体２１の後方Ｙ２に連続して設けられて不図示の取付け対象にボルト締結される板状の車体締結部２３（延出板）と、ハウジング３に設けられた後述の係止アーム３１４に係止される被係止部２４と、ハウジング３をシールド空間２０に案内するシェル側案内部４と、を備える。

シェル本体２１は、図２に示すように、上壁２１Ａ（第１壁）、底壁２１Ｂ（第２壁）、及び一対の側壁２１Ｃ、２１Ｄを有し、前後方向Ｙを軸とする四角筒状に形成されてシールド空間２０を構成する収容部本体２１０と、該収容部本体２１０の後端部に位置して筒状部２２との隙間を埋める閉塞壁２１１と、を備える。

このシェル本体２１の高さ寸法（上壁２１Ａから底壁２１Ｂまでの内径寸法）Ｌ０（図２に示す）は、後述のハウジング３が係合状態である際の高さ寸法より大きい寸法となるように構成され、ハウジング３が非係合状態である際の高さ寸法より小さい寸法となるように構成されている。

車体締結部２３は、図２に示すように、前後方向Ｙおよび左右方向Ｘに延在する板状に構成されているとともに、シェル本体２１の底壁２１Ｂに、後述の下側案内部４１を介して連続して設けられている。この車体締結部２３には、不図示のボルトが挿通されるボルト挿通孔２３０が設けられている。

被係止部２４は、図２に示すように、シェル本体２１の底壁２１Ｂに設けられているとともに、左右方向Ｘに間隔をあけて一対で設けられている。各被係止部２４は、底壁２１Ｂが切り欠かれて形成された切断端縁２４Ａを含んで、シールド空間２０に向かって上方Ｚ１に膨出する膨出部２４Ｂと、切断端縁２４Ａの前方Ｙ１に設けられた孔２４Ｃと、を有して構成されている。切断端縁２４Ａは、膨出部２４Ｂの前端縁を構成する。この膨出部２４Ｂは、前後方向Ｙに連続して設けられているとともに、その後端は車体締結部２３に設けられ、前端（切断端縁２４Ａ）は、後述のシェル側案内部４を構成する下側案内部４１を跨いで、シェル本体２１の底壁２１Ｂに設けられている。

シェル側案内部４は、図２に示すように、上側案内部４０（第１案内部）と、下側案内部４１（第２案内部）と、を備える。

上側案内部４０は、シェル本体２１の上壁２１Ａの後端縁に設けられているとともに、前方Ｙ１に進むにしたがって下方Ｚ２に向かうように傾斜する第１ガイド面を有して構成されている。換言すれば、上側案内部４０は、シェル本体２１の後端縁を切り欠いて構成されたテーパ形状である。この上側案内部４０は、前後方向Ｙにおいて、下側案内部４１を挟んで車体締結部２３から離れた位置に設けられている。また上側案内部４０は、下側案内部４１によってハウジング３が押し上げられた際に、ハウジング３の後述する上側当接部６０（図３に示す）に当接される位置に設けられている。

下側案内部４１は、シェル本体２１の底壁２１Ｂと車体締結部２３との間に位置する段差にあって、前方Ｙ１に進むにしたがって、上方Ｚ１（シールド空間２０の内方）に向かうように傾斜する第２ガイド面を有して構成されている。

ハウジング３は、図３、４に示すように、一対の電線１０、１０それぞれを挿通させる一対の電線挿通部３０、３０（図３に示す）を有し、一対の電線１０、１０を挟んで保持する上側分割体３１Ａおよび下側分割体３１Ｂ（一対の分割体）と、該上側分割体３１Ａおよび下側分割体３１Ｂの左右方向Ｘの一方の側面に設けられたロック機構５（図４に示す）と、一対の分割体３１Ａ、３１Ｂの左右方向Ｘの他方の側面に設けられて一対の分割体３１Ａ、３１Ｂ同士を連結するヒンジ３２（図３に示す）と、を備える。

上側分割体３１Ａおよび下側分割体３１Ｂは、それぞれがブロック状に構成されている。これらの上側分割体３１Ａおよび下側分割体３１Ｂは、それぞれが上下に直交する方向（ＸＹ方向）に延在する分割面３１０ａ、３１０ｂを有し、各分割面３１０ａ、３１０ｂが接触した状態で、後述の電線挿通部３０に挿通された電線１０が保持されるように構成されている。

また各電線挿通部３０は、図３に示すように、一対の分割体３１Ａ、３１Ｂそれぞれの分割面３１０ａ、３１０ｂを、前後方向Ｙに延在する溝状に切り欠いて形成された一対の凹溝部３０Ａ、３０Ｂを有して構成されている。以下では、一対の凹溝部３０Ａ、３０Ｂのうち一方を「上側凹溝部３０Ａ」と記し、一対の凹溝部３０Ａ、３０Ｂのうち他方を「下側凹溝部３０Ｂ」と記す場合がある。上側凹溝部３０Ａは上側分割体３１Ａに設けられ、下側凹溝部３０Ｂは下側分割体３１Ｂに設けられている。

上側分割体３１Ａは、図３に示すように、上側分割面３１０ａに上側凹溝部３０Ａが形成された上側分割体本体３１０Ａと、該上側分割体本体３１０Ａの上側凹溝部３０Ａに連続しているとともに前方Ｙ１に延出されて一対の電線１０、１０それぞれを支持する一対の上側電線支持部３１１Ａ、３１１Ａと、一対の上側電線支持部３１１Ａ、３１１Ａを連結する上側連結部３１２Ａと、を備える。

下側分割体３１Ｂは、図３、６に示すように、下側分割面３１０ｂに下側凹溝部３０Ｂが形成された下側分割体本体３１０Ｂと、該下側分割体本体３１０Ｂの下側凹溝部３０Ｂに連続しているとともに上側電線支持部３１１Ａに組み付いて、一対の電線１０、１０それぞれを支持する下側電線支持部３１１Ｂと、下側分割体本体３１０Ｂの下側凹溝部３０Ｂに連続しているとともに後方Ｙ２に延出されて一方の電線１０を支持する一方側支持部３１３Ｂと、シールドシェル２の被係止部２４を係止する係止アーム３１４（図６に示す）と、を備える。

この下側分割体本体３１０Ｂには、図１、３に示すように、シェル本体２１に設けられた被係止部２４を挿通させる挿通部３１５が設けられている。挿通部３１５は、図６に示すように、下側凹溝部３０Ｂの下方Ｚ２に位置しているとともに、下側分割体本体３１０Ｂの下面（シェル本体２１の底壁２１Ｂに接触可能な面）において前後方向Ｙに延在する凹溝状に形成されている。

係止アーム３１４は、図６、７に示すように、下側凹溝部３０Ｂと挿通部３１５との間に位置する壁部３００を切り欠いて形成されているとともに前方Ｙ１に延びて形成されたアーム本体３１６と、該アーム本体３１６の自由端に設けられて被係止部２４（切断端縁２４Ａ）に係止する係止突起３１７と、を備えて構成されている。

ロック機構５は、図４、５に示すように、上側分割体３１Ａに設けられたロック部５Ａと、下側分割体３１Ｂに設けられてロック部５Ａに係合するロック受け部５Ｂと、を備えて構成されている。

ロック部５Ａは、上下方向Ｚに延在するとともに前後方向Ｙに並んで設けられた一対の延在部５１、５１と、該一対の延在部５１、５１それぞれの下端部同士を連結する連結部５２と、を有してＵ字状に構成されている。このロック部５Ａは、左右方向Ｘに接離可能に構成されている。またロック部５Ａは、上端が上側分割体３１Ａの左右方向Ｘの一方の側面に固定され、下端が上側分割体３１Ａの分割面３１０ａから下方Ｚ２に突出して設けられている。

ロック受け部５Ｂは、下側分割体３１Ｂの左右方向Ｘの一方の側面から突出する突起部から構成されている。このロック受け部５Ｂは、上側分割体３１Ａおよび下側分割体３１Ｂが互いに近付いて、互いの分割面３１０ａ、３１０ｂ同士が接触した際に、ロック部５ＡのＵ字の内側、即ち、一対の延在部５１、５１および連結部５２の内側に位置付けられるように構成されている。本実施形態では、ロック受け部５Ｂが、ロック部５ＡのＵ字の内側に位置付けられた状態を、「ロック部５Ａとロック受け部５Ｂとが係合した係合状態」と記し、係合状態では、一対の分割体３１Ａ、３１Ｂが電線１０を保持した状態が維持されるようになっている。

またハウジング３には、図４に示すように、シールドシェル２の上側案内部４０に当接する上側当接部６０（当接部）と、シールドシェル２の下側案内部４１に当接する下側当接部６１と、が設けられている。

上側当接部６０は、図４に示すように、上側分割体３１Ａの上面と前面との境界に位置する隅部に設けられているとともに、前方Ｙ１に進むにしたがって下方Ｚ２に向かうテーパを有して構成されている。この下側当接部６１のテーパは、シールドシェル２の上側案内部４０の傾斜（テーパ）と、逆のテーパとなるように構成されている。これにより上側当接部６０は、ハウジング３が前方Ｙ１に移動されるに伴って、上側案内部４０に当接して摺動されるように構成されている。

下側当接部６１は、図４に示すように、下側分割体３１Ｂの下面と前面との境界に位置する隅部に設けられているとともに、前方Ｙ１に進むにしたがって上方Ｚ１に向かうテーパを有して構成されている。このような下側当接部６１によって、ハウジング３が前方Ｙ１に移動されるに伴って、下側案内部４１に摺動されるように構成されている。

続いて、上述した構成のシールド構造１を組み立てる組立て手順について、図１、３～７を参照して説明する。図６、７では、電線１０は省略されている。

まず、シールドシェル２を車体締結部２３が後方Ｙ２を向く格好で、その内部に一対の電線１０、１０を挿通させておく。そして、ハウジング３をシールドシェル２の後方Ｙ２に位置付け、各電線１０の所定位置を、ハウジング３の上側分割体３１Ａ（または下側分割体３１Ｂ）の上側凹溝部３０Ａ（または下側凹溝部３０Ｂ）に設置して、各電線１０をテープまたは結束バンドを用いて上側分割体３１Ａ（または下側分割体３１Ｂ）に固定する。

そして、上側分割体３１Ａを下側分割体３１Ｂに近付けるように変位（移動）させる。上側分割体３１Ａの変位が進んで、上側分割体３１Ａに設けられたロック部５Ａの先端が、下側分割体３１Ｂのロック受け部５Ｂに接触する。変位が進んで、ロック部５Ａがロック受け部５Ｂに当接し、ロック部５Ａが撓んでロック受け部５Ｂを乗り上げる。さらに変位が進んで、ロック部５Ａがロック受け部５Ｂを乗り越えて、ロック部５Ａが自然状態に復帰する。これと略同時に、上側分割体３１Ａおよび下側分割体３１Ｂの各分割面３１０ａ、３１０ｂ同士が互いに接触し、各電線１０が各電線挿通部３０に挿通されるとともに、図４、５に示すように、ロック受け部５Ｂが、ロック部５ＡのＵ字の内側、即ち一対の延在部５１、５１および連結部５２の内側に位置付けられる。このようにして、ハウジング３は、ロック部５Ａがロック受け部５Ｂに係合した係合状態となる。この係合状態では、図３に示すように、一対の分割体３１Ａ、３１Ｂが電線１０を挟み込んで保持した状態が維持されている。

この後、シールドシェル２に対して、（係合状態の）ハウジング３を前方Ｙ１に移動させる。移動が進んで、ハウジング３の下側当接部６１がシールドシェル２の下側案内部４１に当接する。さらに移動が進んで、図７に示すように、下側当接部６１が下側案内部４１の第２ガイド面の傾斜に摺動されて、下側案内部４１を乗り上げて、ハウジング３はシールドシェル２のシールド空間２０に挿入される。さらに移動が進んで、ハウジング３の係止アーム３１４が、シールドシェル２の被係止部２４を係止する。これにより、ハウジング３はシールドシェル２に対して抜止めされる。このようにしてシールドシェル２の組立てが完了する。

続いて、ハウジング３が非係合状態、即ち、ロック受け部５Ｂが、ロック部５ＡのＵ字の内側、即ち一対の延在部５１、５１および連結部５２の内側に位置付けられていない状態（非係合状態）で、シールドシェル２のシールド空間２０に挿入された場合について、図６、７を参照して説明する。

シールドシェル２に対して、（非係合状態の）ハウジング３を前方Ｙ１に移動させる。移動が進んで、ハウジング３の下側当接部６１がシールドシェル２の下側案内部４１に当接する。さらに移動が進んで、図６に示すように、下側当接部６１が下側案内部４１の傾斜に摺動されて、下側案内部４１を乗り上げる。これと略同時に、ハウジング３の上側当接部６０がシールドシェル２の上側案内部４０に当接する。さらに移動が進んで、上側当接部６０が上側案内部４０の第１ガイド面の傾斜に摺動されて、上側分割体３１Ａが下側分割体３１Ｂに押し付けられる。これにより、ロック部５Ａがロック受け部５Ｂに近付いて、ロック受け部５Ｂが、ロック部５ＡのＵ字の内側、即ち一対の延在部５１、５１および連結部５２の内側に位置付けられる。このようにして、ハウジング３は、ロック部５Ａがロック受け部５Ｂに係合した係合状態となり、図７に示すように、シールド空間２０の内部への挿入が許容されることとなる。さらに移動が進んで、ハウジング３の係止アーム３１４が、シールドシェル２の被係止部２４を係止する。これにより、ハウジング３はシールドシェル２に対して抜止めされる。このようにしてシールド構造１の組立てが完了する。

この後、シールド構造１は、車体締結部２３にボルト締結される。このようにして制御信号等を伝送する電線１０から外部に漏洩する電気的なノイズ、または外部から流入される電気的なノイズを遮蔽するシールド回路が構成される。

上述した実施形態によれば、ハウジング３がシールド空間２０に挿入されるに伴って、ハウジング３はシェル側案内部４（案内構造）に案内されることにより、一対の分割体３１Ａ、３１Ｂ同士が互いに近付いて、ロック部５Ａおよびロック受け部５Ｂが係合するように構成されている。これによれば、従来技術の如く、治具を用意するための費用や一対の分割体３１Ａ、３１Ｂが係合状態であるかを確認（検知）するための作業を省略することができるから、製造コストの低減を図ることができる。

また、シェル側案内部４（案内構造）は、上側案内部４０（第１案内部）を有し、上側案内部４０は、上壁２１Ａ（第１壁）に設けられているとともに、（ハウジング３がシールド空間２０に挿入される挿入方向）前方Ｙ１に進むにしたがって、底壁２１Ｂ（第２壁）に向けて突出するように傾斜した第１ガイド面を有して構成されている。これによれば、ハウジング３が非係合状態である場合には、ハウジング３は上側案内部４０を構成する第１ガイド面の傾斜に摺動され、一対の分割体３１Ａ、３１Ｂのうち一方が他方に押し付けられることにより、一対の分割体３１Ａ、３１Ｂ同士が互いに近付いて、ロック部５Ａがロック受け部５Ｂに係合した係合状態でシールド空間２０に挿入される構成を実現できる。

また、シェル側案内部４（案内構造）は、下側案内部４１（第２案内部）を有し、下側案内部４１は、底壁２１Ｂ（第２壁）と車体締結部２３（延出板）との間に設けられているとともに、前方Ｙ１（ハウジング３がシールド空間２０に挿入される挿入方向）に進むにしたがって、上壁２１Ａ（第１壁）に向けて突出するように傾斜した第２ガイド面を有して構成されている。これによれば、ハウジング３が非係合状態である場合には、ハウジング３は下側案内部４１を構成する第２ガイド面の傾斜に摺動され、第２ガイド面を乗り上げることにより、一対の分割体３１Ａ、３１Ｂのうち他方が一方に押し付けられることにより、一対の分割体３１Ａ、３１Ｂ同士が互いに近付いて、ロック部５Ａがロック受け部５Ｂに係合した係合状態でシールド空間２０に挿入される構成を実現できる。

また、ハウジング３は、上側分割体３１Ａ（一対の分割体３１Ａ、３１Ｂのうち一方）に、上側案内部４０（第１案内部）に当接可能な上側当接部６０（当接部）を有し、上側案内部４０は、下側案内部４１（第２案内部）を挟んで車体締結部２３（延出板）とは離れた側に設けられ、上側案内部４０は、ハウジング３が下側案内部４１に案内された際に、上側当接部６０が当接される位置に設けられている。これによれば、ハウジング３がシールドシェル２の下側案内部４１および上側案内部４０に当接するタイミングがずらされることとなり、非係合状態であったとしても、ハウジング３は、小さな力でスムーズに、シールド空間２０に挿入される構成を実現できる。

また、シェル本体２１において一対の分割体３１Ａ、３１Ｂが電線１０を挟む方向の内寸Ｌ０は、ハウジング３においてロック部５Ａとロック受け部５Ｂとが係合していない非係合状態より小さく、ロック部５Ａとロック受け部５Ｂとが係合した係合状態より大きくなるように構成されている。これによれば、ハウジング３が非係合状態でシールド空間２０に挿入されることを阻止することができる。

その他、本発明を実施するための最良の構成、方法などは、以上の記載で開示されているが、本発明は、これに限定されるものではない。すなわち、本発明は、主に特定の実施形態に関して特に図示され、且つ、説明されているが、本発明の技術的思想および目的の範囲から逸脱することなく、以上述べた実施形態に対し、形状、材質、数量、その他の詳細な構成において、当業者が様々な変形を加えることができるものである。従って、上記に開示した形状、材質などを限定した記載は、本発明の理解を容易にするために例示的に記載したものであり、本発明を限定するものではないから、それらの形状、材質などの限定の一部、もしくは全部の限定を外した部材の名称での記載は、本発明に含まれるものである。

１ シールド構造
１０ 電線
２ シールドシェル
２０ シールド空間
２１ シェル本体
２１Ａ 上壁（第１壁）
２１Ｂ 底壁（第２壁）
２３ 車体締結部（延出板）
３ ハウジング
３１Ａ 上側分割体（一対の分割体のうち一方）
３１Ｂ 下側分割体（一対の分割体のうち他方）
４ シェル側案内部（案内構造）
４０ 上側案内部（第１案内部）
４１ 下側案内部（第２案内部）
５ ロック機構
５Ａ ロック部
５Ｂ ロック受け部
６０ 上側当接部（当接部）
Ｙ１ 前方（シールド空間への挿入方向）

Claims (5)

1. 電線の所定位置に支持されるシールド構造であって、
   シールド空間を有する筒状のシールドシェルと、
   前記電線を保持して前記シールド空間に挿入されるハウジングと、を備え、
   前記シールドシェルは、前記ハウジングを前記シールド空間に案内する案内構造を有し、
   前記ハウジングは、前記電線を挟んで保持する一対の分割体と、該一対の分割体が前記電線を保持した状態を維持するためのロック機構と、を有し、
   前記ロック機構は、前記一対の分割体のうち一方に設けられたロック部と、他方に設けられて前記ロック部に係合可能なロック受け部と、を有し、
   前記ハウジングが前記シールド空間に挿入されるに伴って、前記ハウジングは前記案内構造に案内されることにより、前記一対の分割体同士が互いに近付いて、前記ロック部および前記ロック受け部が係合するように構成されていることを特徴とするシールド構造。
2. 前記案内構造は、第１案内部を有し、
   前記シールドシェルは、前記シールド空間を構成する筒状のシェル本体と、該シェル本体から離れる方向に延出された延出板と、を備え、
   前記シェル本体は、前記一対の分割体が前記電線を挟む方向に対向する第１壁および第２壁を有し、
   前記延出板は、前記第２壁に連続して設けられ、
   前記第１案内部は、前記第１壁に設けられているとともに、前記ハウジングが前記シールド空間に挿入される挿入方向に進むにしたがって、前記第２壁に向けて突出するように傾斜した第１ガイド面を有して構成されていることを特徴とする請求項１に記載のシールド構造。
3. 前記案内構造は、第２案内部を有し、
   前記第２案内部は、前記第２壁と前記延出板との間に設けられているとともに、前記ハウジングが前記シールド空間に挿入される挿入方向に進むにしたがって、前記第１壁に向けて突出するように傾斜した第２ガイド面を有して構成されていることを特徴とする請求項２に記載のシールド構造。
4. 前記ハウジングは、前記一対の分割体のうち一方に、前記第１案内部に当接可能な当接部を有し、
   前記第１案内部は、前記第２案内部を挟んで前記延出板とは離れた側に設けられ、
   前記第１案内部は、前記ハウジングが前記第２案内部に案内された際に、前記当接部が当接される位置に設けられていることを特徴とする請求項３に記載のシールド構造。
5. 前記シェル本体において前記一対の分割体が前記電線を挟む方向の内寸は、前記ハウジングにおいて前記ロック部と前記ロック受け部とが係合していない非係合状態より小さいとともに、前記ロック部と前記ロック受け部とが係合した係合状態より大きいことを特徴とする請求項２に記載のシールド構造。
