JP2012113003A - パターン形成方法、化学増幅型レジスト組成物及びレジスト膜 - Google Patents

Abstract

【課題】有機溶剤を含む現像液によるネガ型パターン形成において、パターンの線幅均一性及び感度の現像時間依存性のいずれにも優れるパターン形成方法、化学増幅型レジスト組成物及びレジスト膜を提供する。
【解決手段】（ア）（Ａ）樹脂中の全繰り返し単位に対して、アルコール性水酸基を有する繰り返し単位を３５モル％以上含有し、かつ酸の作用により極性が増大して有機溶剤を含む現像液に対する溶解性が減少する樹脂と、（Ｂ）活性光線又は放射線の照射により酸を発生する化合物とを含有する化学増幅型レジスト組成物によって膜を形成する工程、
（イ）該膜を露光する工程、及び
（ウ）有機溶剤を含む現像液を用いて現像する工程
を含み、形成されるパターンがネガ型である、パターン形成方法。
【選択図】なし

Description

本発明は、ＩＣ等の半導体製造工程、液晶、サーマルヘッド等の回路基板の製造、更にはその他のフォトファブリケーションのリソグラフィ工程に適用可能なパターン形成方法、該パターン形成方法に用いられる化学増幅型レジスト組成物、及び、レジスト膜に関する。特に、波長が３００ｎｍ以下の遠紫外線光を光源とするＡｒＦ露光装置、ＡｒＦ液浸式投影露光装置及びＥＵＶ露光装置での露光に好適な、パターン形成方法、該パターン形成方法に用いられる化学増幅型レジスト組成物及びレジスト膜に関する。

ＫｒＦエキシマレーザー（２４８ｎｍ）用レジスト以降、光吸収による感度低下を補うためにレジストの画像形成方法として化学増幅という画像形成方法が用いられている。ポジ型の化学増幅の画像形成方法を例に挙げ説明すると、エキシマレーザー、電子線、極紫外光などの露光により、露光部の酸発生剤が分解し酸を生成させ、露光後のベーク（ＰＥＢ：Ｐｏｓｔ Ｅｘｐｏｓｕｒｅ Ｂａｋｅ）でその発生酸を反応触媒として利用してアルカリ不溶の基をアルカリ可溶基に変化させ、アルカリ現像液により露光部を除去する画像形成方法である。
上記方法において、アルカリ現像液としては、種々のものが提案されているが、２．３８質量％ＴＭＡＨ（テトラメチルアンモニウムヒドロキシド水溶液）の水系アルカリ現像液が汎用的に用いられている。

また、半導体素子の微細化の為に露光光源の短波長化と投影レンズの高開口数（高ＮＡ）化が進み、現在では１９３ｎｍ波長を有するＡｒＦエキシマレーザーを光源とする露光機が開発されている。また、更に解像力を高める技術として、従来から投影レンズと試料の間に高屈折率の液体（以下、「液浸液」ともいう）で満たす、所謂、液浸法、また、更に短波長（１３．５ｎｍ）の紫外光で露光を行なうＥＵＶリソグラフィなどが提唱されている。

しかしながら、性能が総合的に良好なパターンを形成するために必要な、レジスト組成物、現像液、リンス液等の適切な組み合わせを見出すことが極めて困難であるのが実情であり、更なる改良が求められている。

一方、現在主流のポジ型だけではなく、アルカリ現像によるパターン形成におけるネガ型化学増幅型レジスト組成物の開発も行われている（例えば、特許文献１参照）。これは、半導体素子等の製造にあたってはライン、トレンチ、ホール、など種々の形状を有するパターン形成の要請がある一方、現状のポジ型レジストでは形成することが難しいパターンが存在するためである。
しかしながら、従来のネガ型レジスト組成物を用いたアルカリ現像によるパターン形成においては、現像におけるパターンの膨潤が主要因と推測される、線幅バラツキ（ＬＷＲ）の上昇やフォーカス余裕度（ＤＯＦ）の低下などの不具合が発生しやすい。

また、更に解像力を高める２重パターニング技術としての２重現像技術が特許文献２に記載されている。露光によってレジスト組成物中の樹脂の極性が、光強度の高い領域では高極性になり、光強度の低い領域では低極性に維持されることを利用して、特定のレジスト膜の高露光領域を高極性の現像液に溶解させ、低露光領域を有機溶剤を含む現像液に溶解させることにより、中間露光量の領域が現像で溶解除去されずに残り、露光用マスクの半ピッチを有するラインアンドスペースパターンが形成されている。
特許文献２に記載されているような、低露光領域を有機溶剤を含む現像液に溶解させ、高露光領域は残存させるネガ型現像工程においては、上記したようなネガ型レジストを用いたアルカリ現像で発生するパターンの膨潤は起こりにくいため、パターンの膨潤が要因と考えられる不具合は抑制しやすいものと考えられる。 また、上記ネガ型レジスト組成物に、基板密着性、現像液親和性等の向上の観点から、水酸基で置換されている脂環炭化水素構造を有する樹脂を含有させることが知られている（例えば、特許文献２〜５参照）。
しかしながら、上記ネガ型現像工程においても、パターンの線幅均一性（ＣＤＵ）、感度の現像時間依存性及びその他諸性能の更なる改善が求められている。

特開２００６−３１７８０３号公報 特許第４５５４６６５号公報 特許第４５５８０６４号公報 特許第４５５１９７０号公報 特許第４５６２７８４号公報

本発明は、上記課題を解決し、有機溶剤を含む現像液によるネガ型パターン形成において、ＣＤＵ及び感度の現像時間依存性のいずれにも優れるパターン形成方法、化学増幅型レジスト組成物及びレジスト膜を提供することを目的とする。

本発明は、下記の構成であり、これにより本発明の上記目的が達成される。

（１） （ア）（Ａ）樹脂中の全繰り返し単位に対して、アルコール性水酸基を有する繰り返し単位を３５モル％以上含有し、かつ酸の作用により極性が増大して有機溶剤を含む現像液に対する溶解性が減少する樹脂と、（Ｂ）活性光線又は放射線の照射により酸を発生する化合物とを含有する化学増幅型レジスト組成物によって膜を形成する工程、
（イ）該膜を露光する工程、及び
（ウ）有機溶剤を含む現像液を用いて現像する工程、
を含み、形成されるパターンがネガ型である、パターン形成方法。
（２） 前記有機溶剤を含む現像液における有機溶剤の含有量が、前記現像液の全量に対して、９０質量％以上１００質量％以下である、上記（１）に記載のパターン形成方法。
（３） 前記樹脂（Ａ）中の全繰り返し単位に対して、前記アルコール性水酸基を有する繰り返し単位の含有量が４０モル％以上である、上記（１）又は（２）に記載のパターン形成方法。
（４） 前記樹脂（Ａ）が、酸の作用により分解し、極性基を生じる基を有する繰り返し単位を有する、上記（１）〜（３）のいずれか１項に記載のパターン形成方法。
（５） 前記酸の作用により分解し、極性基を生じる基を有する繰り返し単位の含有量が、前記樹脂（Ａ）中の全繰り返し単位に対して５０モル％以上である、上記（４）に記載のパターン形成方法。
（６） 前記樹脂（Ａ）が、ラクトン構造を有する繰り返し単位を更に含有する、上記（１）〜（５）のいずれか１項に記載のパターン形成方法。
（７） 前記樹脂（Ａ）中の全繰り返し単位に対して、前記アルコール性水酸基を有する繰り返し単位及び前記酸分解性基を有する繰り返し単位のいずれにも相当しない繰り返し単位の含有量が１５モル％以下である、上記（４）〜（６）のいずれか１項に記載のパターン形成方法。
（８） 前記アルコール性水酸基を有する繰り返し単位が、酸の作用により分解し、極性基を生じる基を有しない繰り返し単位である、上記（３）〜（７）のいずれか１項に記載のパターン形成方法。
（９） 上記（１）に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
（１０） 上記（２）に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
（１１） 上記（３）に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
（１２） 上記（４）に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
（１３） 上記（５）に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
（１４） 上記（６）に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
（１５） 上記（７）に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
（１６） 上記（８）に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
（１７） 上記（９）〜（１６）のいずれか１項に記載の化学増幅型レジスト組成物により形成されるレジスト膜。

本発明は、更に、下記の構成であることが好ましい。
（１８） 更に、露光工程の後かつ現像工程の前に、加熱工程を含む、上記（１）〜（８）のいずれか１項に記載のパターン形成方法。
（１９） 更に、（エ）有機溶剤を含有するリンス液を用いて洗浄する工程を含む、上記（１）〜（８）及び（１８）のいずれか１項に記載のパターン形成方法。
（２０） 前記工程（イ）における露光がＡｒＦエキシマレーザーによる露光である、上記（１）〜（８）、（１８）及び（１９）のいずれか１項に記載のパターン形成方法。
（２１） 前記工程（イ）における露光が液浸露光である、上記（１）〜（８）及び（１８）〜（２０）のいずれか１項に記載のパターン形成方法。
（２２） 前記化学増幅型レジスト組成物が、疎水性樹脂を更に含有する、上記（１）〜（８）及び（１８）〜（２１）のいずれか１項に記載のパターン形成方法。
（２３） 前記現像液が実質的に水分を含有しない、上記（１）〜（８）及び（１８）〜（２２）のいずれか１項に記載のパターン形成方法。

本発明によれば、有機溶剤を含む現像液によるネガ型パターン形成において、パターンの線幅均一性（ＣＤＵ）及び感度の現像時間依存性のいずれにも優れるパターン形成方法、化学増幅型レジスト組成物及びレジスト膜を提供することができる。

以下、本発明を実施するための形態について説明する。
なお、本明細書に於ける基（原子団）の表記に於いて、置換及び無置換を記していない表記は、置換基を有さないものと共に置換基を有するものをも包含するものである。例えば、「アルキル基」とは、置換基を有さないアルキル基（無置換アルキル基）のみならず、置換基を有するアルキル基（置換アルキル基）をも包含するものである。
本明細書中における「活性光線」又は「放射線」とは、例えば、水銀灯の輝線スペクトル、エキシマレーザーに代表される遠紫外線、極紫外線（ＥＵＶ光）、Ｘ線、電子線等を意味する。また、本発明において光とは、活性光線又は放射線を意味する。
また、本明細書中における「露光」とは、特に断らない限り、水銀灯、エキシマレーザーに代表される遠紫外線、極紫外線、Ｘ線、ＥＵＶ光などによる露光のみならず、電子線、イオンビーム等の粒子線による描画も露光に含める。

本発明のパターン形成方法は、
（ア）（Ａ）樹脂中の全繰り返し単位に対して、アルコール性水酸基を有する繰り返し単位を３５モル％以上含有し、かつ酸の作用により極性が増大して有機溶剤を含む現像液に対する溶解性が減少する樹脂と、（Ｂ）活性光線又は放射線の照射により酸を発生する化合物とを含有する化学増幅型レジスト組成物によって膜を形成する工程、
（イ）該膜を露光する工程、及び
（ウ）有機溶剤を含む現像液を用いて現像する工程
を含み、形成されるパターンがネガ型である。
ここで、ネガ型とは、露光されると現像液に対して溶解性が低下し、現像後に露光部分が残りパターンが形成されることをいう。

樹脂中の全繰り返し単位に対して、アルコール性水酸基を有する繰り返し単位を３５モル％以上含有し、かつ酸の作用により極性が増大して有機溶剤を含む現像液に対する溶解性が減少する樹脂を使用する本発明のパターン形成方法が、有機溶剤を含む現像液によるネガ型パターン形成において、パターンの線幅均一性（ＣＤＵ）及び感度の現像時間依存性のいずれにも優れる理由は定かではないが以下のように推定される。
有機溶剤を含む現像液によるネガ型パターン形成において、樹脂（Ａ）がアルコール性水酸基を有する繰り返し単位を３５モル％以上含有することにより、レジスト膜の露光部が有機溶剤を含む現像液に対して溶解することが抑制され、その結果として現像時間を変動させても感度の変動が生じ難くなり、感度の現像時間依存性が良化するものと推定される。
また、アルコール性水酸基は、ｐＫａ１２以上かつ２０以下程度の塩基性であることから、露光により化合物（Ｂ）から発生した酸の拡散を抑えることができると考えられる。そのようなアルコール性水酸基を有する繰り返し単位を３５モル％以上含有することによる結果として、理由は定かではないがＣＤＵに優れた結果になるものと推定される。

本発明のパターン形成方法は、前記現像液が、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、アミド系溶剤及びエーテル系溶剤からなる群より選択される少なくとも１種類の有機溶剤を含有する現像液であることが好ましい。

本発明のパターン形成方法は、更に、（エ）有機溶剤を含むリンス液を用いて洗浄する工程を含むことが好ましい。

リンス液は、炭化水素系溶剤、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、アミド系溶剤及びエーテル系溶剤からなる群より選択される少なくとも１種類の有機溶剤を含有するリンス液であることが好ましい。

本発明のパターン形成方法は、（イ）露光工程の後に、（オ）加熱工程を有することが好ましい。

本発明のパターン形成方法は、前記樹脂（Ａ）が、酸の作用により極性が増大してアルカリ現像液に対する溶解度が増大する樹脂であり、（カ）アルカリ現像液を用いて現像する工程を更に有していてもよい。

本発明のパターン形成方法は、（イ）露光工程を、複数回有することができる。

本発明のパターン形成方法は、（オ）加熱工程を、複数回有することができる。

本発明のレジスト膜は、上記化学増幅型レジスト組成物によって形成される膜であり、例えば、基材に、レジスト組成物を塗布することにより形成される膜である。
以下、本発明で使用し得るレジスト組成物について説明する。
また、本発明は以下に説明するレジスト組成物に関するものでもある。

［１］（Ａ）アルコール性水酸基を有する繰り返し単位を３５モル％以上含有し、かつ酸の作用により極性が増大して有機溶剤を含む現像液に対する溶解度が減少する樹脂
本発明のレジスト組成物に用いられる、アルコール性水酸基を有する繰り返し単位を３５モル％以上含有し、かつ酸の作用により極性が増大して有機溶剤を含む現像液に対する溶解度が減少する樹脂（以下、「樹脂（Ａ）」ともいう）としては、例えば、樹脂の主鎖又は側鎖、あるいは、主鎖及び側鎖の両方に、酸の作用により分解し、極性基を生じる基（以下、「酸分解性基」ともいう）を有する樹脂（以下、「酸分解性樹脂」ともいう）を挙げることができる。
なお、この樹脂は、酸の作用により極性が増大してアルカリ現像液に対する溶解度が増大する樹脂でもある。

酸分解性基は、極性基を酸の作用により分解し脱離する基で保護された構造を有することが好ましい。
極性基としては、有機溶剤を含む現像液中で難溶化又は不溶化する基であれば特に限定されないが、カルボキシル基、スルホン酸基等の酸性基（従来レジストの現像液として用いられている、２．３８質量％テトラメチルアンモニウムヒドロキシド水溶液中で解離する基）、又はアルコール性水酸基等が挙げられる。

酸分解性基として好ましい基は、これらの基の水素原子を酸で脱離する基で置換した基である。
酸で脱離する基としては、例えば、−Ｃ（Ｒ_３６）（Ｒ_３７）（Ｒ_３８）、−Ｃ（Ｒ_３６）（Ｒ_３７）（ＯＲ_３９）、−Ｃ（Ｒ_０１）（Ｒ_０２）（ＯＲ_３９）等を挙げることができる。
上記一般式中、Ｒ_３６〜Ｒ_３９は、各々独立に、アルキル基、シクロアルキル基、アリール基、アラルキル基又はアルケニル基を表す。Ｒ_３６とＲ_３７とは、互いに結合して環を形成してもよい。
Ｒ_０１及びＲ_０２は、各々独立に、水素原子、アルキル基、シクロアルキル基、アリール基、アラルキル基又はアルケニル基を表す。
Ｒ_３６〜Ｒ_３９、Ｒ_０１及びＲ_０２のアルキル基は、炭素数１〜８のアルキル基が好ましく、例えば、メチル基、エチル基、プロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、へキシル基、オクチル基等を挙げることができる。
Ｒ_３６〜Ｒ_３９、Ｒ_０１及びＲ_０２のシクロアルキル基は、単環型でも、多環型でもよい。単環型としては、炭素数３〜８のシクロアルキル基が好ましく、例えば、シクロプロピル基、シクロブチル基、シクロペンチル基、シクロへキシル基、シクロオクチル基等を挙げることができる。多環型としては、炭素数６〜２０のシクロアルキル基が好ましく、例えば、アダマンチル基、ノルボルニル基、イソボロニル基、カンファニル基、ジシクロペンチル基、α−ピネル基、トリシクロデカニル基、テトラシクロドデシル基、アンドロスタニル基等を挙げることができる。なお、シクロアルキル基中の少なくとも１つの炭素原子が酸素原子等のヘテロ原子によって置換されていてもよい。
Ｒ_３６〜Ｒ_３９、Ｒ_０１及びＲ_０２のアリール基は、炭素数６〜１０のアリール基が好ましく、例えば、フェニル基、ナフチル基、アントリル基等を挙げることができる。
Ｒ_３６〜Ｒ_３９、Ｒ_０１及びＲ_０２のアラルキル基は、炭素数７〜１２のアラルキル基が好ましく、例えば、ベンジル基、フェネチル基、ナフチルメチル基等を挙げることができる。
Ｒ_３６〜Ｒ_３９、Ｒ_０１及びＲ_０２のアルケニル基は、炭素数２〜８のアルケニル基が好ましく、例えば、ビニル基、アリル基、ブテニル基、シクロへキセニル基等を挙げることができる。
Ｒ_３６とＲ_３７とが結合して形成される環としては、シクロアルキル基（単環若しくは多環）であることが好ましい。シクロアルキル基としては、シクロペンチル基、シクロヘキシル基などの単環のシクロアルキル基、ノルボルニル基、テトラシクロデカニル基、テトラシクロドデカニル基、アダマンチル基などの多環のシクロアルキル基が好ましい。炭素数５〜６の単環のシクロアルキル基がより好ましく、炭素数５の単環のシクロアルキル基が特に好ましい。

樹脂（Ａ）が含有し得る、酸分解性基を有する繰り返し単位としては、下記一般式（ＡＩ）で表される繰り返し単位が好ましい。

一般式（ＡＩ）に於いて、
Ｘａ_１は、水素原子、置換基を有していてもよいメチル基又は−ＣＨ_２−Ｒ_９で表わされる基を表す。Ｒ_９は、水酸基又は１価の有機基を表し、１価の有機基としては、例えば、炭素数５以下のアルキル基、炭素数５以下のアシル基が挙げられ、好ましくは炭素数３以下のアルキル基であり、更に好ましくはメチル基である。Ｘａ_１は好ましくは水素原子、メチル基、トリフルオロメチル基又はヒドロキシメチル基を表す。
Ｔは、単結合又は２価の連結基を表す。
Ｒｘ_１〜Ｒｘ_３は、それぞれ独立に、アルキル基（直鎖若しくは分岐）又はシクロアルキル基（単環若しくは多環）を表す。
Ｒｘ_１〜Ｒｘ_３の２つが結合して、シクロアルキル基（単環若しくは多環）を形成してもよい。

Ｔの２価の連結基としては、アルキレン基、−ＣＯＯ−Ｒｔ−基、−Ｏ−Ｒｔ−基等が挙げられる。式中、Ｒｔは、アルキレン基又はシクロアルキレン基を表す。
Ｔは、単結合又は−ＣＯＯ−Ｒｔ−基が好ましい。Ｒｔは、炭素数１〜５のアルキレン基が好ましく、−ＣＨ_２−基、−（ＣＨ_２）_２−基、−（ＣＨ_２）_３−基がより好ましい。
Ｒｘ_１〜Ｒｘ_３のアルキル基としては、メチル基、エチル基、ｎ−プロピル基、イソプロピル基、ｎ−ブチル基、イソブチル基、ｔ−ブチル基などの炭素数１〜４のものが好ましい。
Ｒｘ_１〜Ｒｘ_３のシクロアルキル基としては、シクロペンチル基、シクロヘキシル基などの単環のシクロアルキル基、ノルボルニル基、テトラシクロデカニル基、テトラシクロドデカニル基、アダマンチル基などの多環のシクロアルキル基が好ましい。
Ｒｘ_１〜Ｒｘ_３の２つが結合して形成されるシクロアルキル基としては、シクロペンチル基、シクロヘキシル基などの単環のシクロアルキル基、ノルボルニル基、テトラシクロデカニル基、テトラシクロドデカニル基、アダマンチル基などの多環のシクロアルキル基が好ましい。炭素数５〜６の単環のシクロアルキル基が特に好ましい。
Ｒｘ_１がメチル基又はエチル基であり、Ｒｘ_２とＲｘ_３とが結合して上述のシクロアルキル基を形成している態様が好ましい。
上記各基は、置換基を有していてもよく、置換基としては、例えば、アルキル基（炭素数１〜４）、ハロゲン原子、水酸基、アルコキシ基（炭素数１〜４）、カルボキシル基、アルコキシカルボニル基（炭素数２〜６）などが挙げられ、炭素数８以下が好ましい。

酸分解性基を有する繰り返し単位の合計としての含有量は、本発明の効果をより確実に達成する観点から、樹脂（Ａ）中の全繰り返し単位に対し、４０モル％以上が好ましく、５０モル％以上であることがより好ましい。また、上限としては、良好なパターンを形成する観点から、６０モル％以下であることが好ましい。

酸分解性基を有する繰り返し単位の好ましい具体例を以下に示すが、本発明は、これに限定されるものではない。
具体例中、Ｒｘ、Ｘａ_１は、水素原子、ＣＨ_３、ＣＦ_３、又はＣＨ_２ＯＨを表す。Ｒｘａ、Ｒｘｂはそれぞれ炭素数１〜４のアルキル基を表す。Ｚは、極性基を含む置換基を表し、複数存在する場合、複数のＺは互いに同じであっても異なっていてもよい。ｐは０又は正の整数を表す。Ｚの具体例及び好ましい例は、後述する一般式（２−１）におけるＲ_１０の具体例及び好ましい例と同様である。

樹脂（Ａ）は、一般式（ＡＩ）で表される繰り返し単位として、一般式（１）で表される繰り返し単位及び一般式（２）で表される繰り返し単位の少なくともいずれかを有する樹脂であることがより好ましい。

一般式（１）及び（２）中、
Ｒ_１、Ｒ_３は、各々独立して、水素原子、置換基を有していてもよいメチル基又は−ＣＨ_２−Ｒ_９で表わされる基を表す。Ｒ_９は水酸基又は１価の有機基を表す。
Ｒ_２、Ｒ_４、Ｒ_５、Ｒ_６は、各々独立して、アルキル基又はシクロアルキル基を表す。
Ｒは、炭素原子とともに脂環構造を形成するのに必要な原子団を表す。

Ｒ_１及びＲ_３は、好ましくは水素原子、メチル基、トリフルオロメチル基又はヒドロキシメチル基を表す。Ｒ_９における１価の有機基の具体例及び好ましい例は、一般式（ＡＩ）のＲ_９で記載したものと同様である。

Ｒ_２におけるアルキル基は、直鎖型でも分岐型でもよく、置換基を有していてもよい。
Ｒ_２におけるシクロアルキル基は、単環でも多環でもよく、置換基を有していてもよい。
Ｒ_２は好ましくはアルキル基であり、より好ましくは炭素数１〜１０、更に好ましくは１〜５のものであり、例えばメチル基、エチル基が挙げられる。

Ｒは、炭素原子とともに脂環構造を形成するのに必要な原子団を表す。Ｒが該炭素原子とともに形成する脂環構造としては、好ましくは、単環の脂環構造であり、その炭素数は好ましくは３〜７、より好ましくは５又は６である。

Ｒ_４、Ｒ_５、Ｒ_６におけるアルキル基は、直鎖型でも分岐型でもよく、置換基を有していてもよい。アルキル基としては、メチル基、エチル基、ｎ−プロピル基、イソプロピル基、ｎ−ブチル基、イソブチル基、ｔ−ブチル基などの炭素数１〜４のものが好ましい。
Ｒ_４、Ｒ_５、Ｒ_６におけるシクロアルキル基は、単環でも多環でもよく、置換基を有していてもよい。シクロアルキル基としては、シクロペンチル基、シクロヘキシル基などの単環のシクロアルキル基、ノルボルニル基、テトラシクロデカニル基、テトラシクロドデカニル基、アダマンチル基などの多環のシクロアルキル基が好ましい。

一般式（１）により表される繰り返し単位としては、例えば、下記一般式（１−ａ）により表される繰り返し単位が挙げられる。

式中、Ｒ₁及びＲ₂は、一般式（１）における各々と同義である。

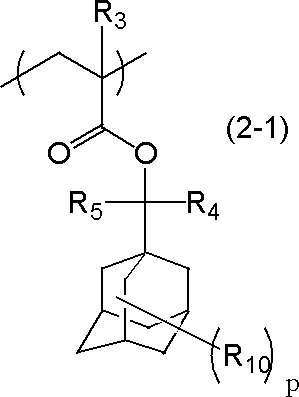

一般式（２）で表される繰り返し単位が、以下の一般式（２−１）で表される繰り返し単位であることが好ましい。

式（２−１）中、
Ｒ_３〜Ｒ_５は、それぞれ、一般式（２）におけるものと同義である。
Ｒ_１０は極性基を含む置換基を表す。Ｒ_１０が複数存在する場合、互いに同じでも異なっていてもよい。極性基を含む置換基としては、例えば、水酸基、シアノ基、アミノ基、アルキルアミド基又はスルホンアミド基自体、又は、これらの少なくとも１つを有する、直鎖又は分岐のアルキル基、シクロアルキル基が挙げられ、好ましくは、水酸基を有するアルキル基である。より好ましくは水酸基を有する分岐状アルキル基である。分岐状アルキル基としてはイソプロピル基が特に好ましい。
ｐは０〜１５の整数を表す。ｐは好ましくは０〜２であり、より好ましくは０又は１である。

樹脂（Ａ）は、一般式（ＡＩ）により表される繰り返し単位として、一般式（１）により表される繰り返し単位及び一般式（２）により表される繰り返し単位の少なくとも一方を含んだ樹脂であることがより好ましい。また、他の形態において、一般式（ＡＩ）により表される繰り返し単位として、一般式（１）により表される繰り返し単位の少なくとも２種を含んだ樹脂であることがより好ましい。

樹脂（Ａ）の酸分解性基を有する繰り返し単位は、１種類であってもよいし、２種以上を併用してもよい。併用する場合の好ましい組合せとしては、以下に挙げるものが好ましい。下式において、Ｒは、各々独立に、水素原子又はメチル基を表す。

また、上記で例示された繰り返し単位とは異なる態様として、以下で表されるような、アルコール性水酸基を生じる繰り返し単位の態様であることも好ましい。
下記具体例中、Ｘａ_１は、水素原子、ＣＨ_３、ＣＦ_３、又はＣＨ_２ＯＨを表す。

本発明において、樹脂（Ａ）は、樹脂中の全繰り返し単位に対して、アルコール性水酸基を有する繰り返し単位を３５モル％以上含有する。
ここで、アルコール性水酸基とは、炭化水素基に結合した水酸基であって、芳香環上に直接結合した水酸基（フェノール性水酸基）以外の水酸基をいい、酸基としてα位がフッ素原子などの電子求引性基で置換された脂肪族アルコール（例えば、フッ素化アルコール基（ヘキサフルオロイソプロパノール基など））は除くものとする。アルコール性水酸基としては、ｐＫａが１２以上かつ２０以下の水酸基であることが好ましい。
アルコール性水酸基を有する繰り返し単位を３５モル％以上含有することにより、アルコール性水酸基が酸の拡散を抑えＣＤＵを向上させる一方、アルコール性水酸基が有機溶剤現像液に対する溶解性を減少させて現像時間依存性を改善させることができる。
本発明における樹脂（Ａ）に３５モル％以上含有される、アルコール性水酸基を有する繰り返し単位としては、前述の酸分解性基を有する繰り返し単位とアルコール性水酸基を有する繰り返し単位とが同一の繰り返し単位であってもよいが（例えば、前述の酸分解性基における酸で脱離する基がアルコール性水酸基を有する場合など）、本発明の効果をより確実に達成する観点から、前記アルコール性水酸基を有する繰り返し単位が、酸分解性基を有しない繰り返し単位であること、すなわち、樹脂（Ａ）が、前述の酸分解性基を有する繰り返し単位には相当しないアルコール性水酸基を有する繰り返し単位を有することが好ましい。
アルコール性水酸基を有する繰り返し単位としては、例えば、アルコール性水酸基を有する、アルキル基又はシクロアルキル基を有する繰り返し単位などが挙げられる。
アルコール性水酸基を有するアルキル基としては、炭素数１〜８のアルキル基が好ましく、少なくとも１つのアルコール性水酸基を有する、メチル基、エチル基、プロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、へキシル基、オクチル基等が挙げられる。
アルコール性水酸基を有するシクロアルキル基としては、単環型でも、多環型でもよい。単環型としては、アルコール性水酸基を有する炭素数３〜８のシクロアルキル基が好ましく、例えば、アルコール性水酸基を有する、シクロプロピル基、シクロブチル基、シクロペンチル基、シクロへキシル基、シクロオクチル基等を挙げることができる。多環型としては、アルコール性水酸基を有する炭素数６〜２０のシクロアルキル基が好ましく、例えば、アルコール性水酸基を有する、アダマンチル基、ジアマンチル基、ノルボルニル基、イソボロニル基、カンファニル基、ジシクロペンチル基、α−ピネル基、トリシクロデカニル基、テトラシクロドデシル基、アンドロスタニル基等を挙げることができる。
本発明において、アルコール性水酸基を有する繰り返し単位は、ドライエッチング耐性を付与するなどの観点から、アルコール性水酸基を有するシクロアルキル基を有する繰り返し単位であることが好ましい。アルコール性水酸基を有するシクロアルキル基としては、ドライエッチング耐性を付与するなどの観点から、アダマンチル基、ジアマンチル基又はノルボルニル基が好ましい。
アルコール性水酸基を有するシクロアルキル基としては、下記一般式（ＶＩＩａ）〜（ＶＩＩｄ）のいずれかで表されることが好ましい。

一般式（ＶＩＩａ）〜（ＶＩＩｃ）に於いて、
Ｒ_２ｃ〜Ｒ_４ｃは、各々独立に、水素原子、アルコール性水酸基含有基を表す。ただし、Ｒ_２ｃ〜Ｒ_４ｃの内の少なくとも１つは、アルコール性水酸基含有基を表す。好ましくは、Ｒ_２ｃ〜Ｒ_４ｃの内の１つ又は２つが、アルコール性水酸基含有基で、残りが水素原子である。一般式（ＶＩＩａ）に於いて、更に好ましくは、Ｒ_２ｃ〜Ｒ_４ｃの内の２つが、アルコール性水酸基含有基で、残りが水素原子である。
ここで、前記アルコール性水酸基含有基としては、アルコール性水酸基自体、又はアルコール性水酸基を有する、アルキル基、シクロアルキル基等が挙げられる。アルコール性水酸基を有するアルキル基としては、炭素数１〜８のアルキル基であることが好ましい。アルコール性水酸基を有するシクロアルキル基としては、炭素数３〜８のシクロアルキル基であることが好ましい。
前記アルコール性水酸基含有基としては、アルコール性水酸基又はアルコール性水酸基を有するアルキル基であることが好ましい。
アルコール性水酸基を有するシクロアルキル基を有する繰り返し単位としては、ドライエッチング耐性を付与するなどの観点から、ヒドロキシアダマンチル基又はジヒドロキシアダマンチル基を有する繰り返し単位であることが特に好ましい。

一般式（ＶＩＩａ）〜（ＶＩＩｄ）で表される部分構造を有する繰り返し単位としては、下記一般式（ＡＩＩａ）〜（ＡＩＩｄ）で表される繰り返し単位を挙げることができる。

一般式（ＡＩＩａ）〜（ＡＩＩｄ）に於いて、
Ｒ_１ｃは、水素原子、メチル基、トリフロロメチル基又はヒドロキシメチル基を表す。

Ｒ_２ｃ〜Ｒ_４ｃは、一般式（ＶＩＩａ）〜（ＶＩＩｃ）に於ける、Ｒ_２ｃ〜Ｒ_４ｃと同義である。
本発明において、アルコール性水酸基を有する繰り返し単位は、ドライエッチング耐性を付与するなどの観点からアダマンチル構造又はジアマンチル構造を有することが好ましく、一般式（ＡＩＩａ）〜（ＶＩＩｃ）で表される繰り返し単位であることがより好ましい。

アルコール性水酸基を有する繰り返し単位の含有量は、樹脂（Ａ）中の全繰り返し単位に対し、本発明の効果をより確実に発揮する観点から、４０モル％以上が好ましい。また、前記繰り返し単位の含有量の上限値としては、樹脂（Ａ）中の全繰り返し単位に対し、樹脂（Ａ）としての機能を損なうことなく、本発明の効果をより確実に発揮する観点から、５５モル％以下であることが好ましく、樹脂（Ａ）中の全繰り返し単位に対し、５０モル％以下であることがより好ましい。

アルコール性水酸基を有する繰り返し単位の具体例を以下に挙げるが、本発明はこれらに限定されない。

以下、前述したアルコール性水酸基を有する繰り返し単位及び前記酸の作用により分解し、極性基を生じる基（酸分解性基）を有する繰り返し単位のいずれにも該当しない繰り返し単位について説明する。
前記アルコール性水酸基を有する繰り返し単位及び前記酸分解性基を有する繰り返し単位のいずれにも該当しない繰り返し単位の含有量は、前記繰り返し単位が複数種含有される場合はその合計量として、本発明の効果をより確実に達成する観点から、前記樹脂（Ａ）中の全繰り返し単位に対して、１５モル％以下であることが好ましく、１０モル％以下であることがより好ましく、１〜１０モル％であることが更に好ましく、１〜５モル％であることが特に好ましい。
前記アルコール性水酸基を有する繰り返し単位及び前記酸分解性基を有する繰り返し単位のいずれにも該当しない繰り返し単位として、樹脂（Ａ）は、ラクトン構造を有する繰り返し単位を含有することが好ましい。
本発明において、ラクトン構造を有する繰り返し単位がアルコール性水酸基を有するときは、前述したアルコール性水酸基を有する繰り返し単位にも包含されるものとする。
ラクトン構造としては、ラクトン構造を有していればいずれでも用いることができるが、好ましくは５〜７員環ラクトン構造であり、５〜７員環ラクトン構造にビシクロ構造、スピロ構造を形成する形で他の環構造が縮環しているものが好ましい。下記一般式（ＬＣ１−１）〜（ＬＣ１−１７）のいずれかで表されるラクトン構造を有する繰り返し単位を有することがより好ましい。また、ラクトン構造が主鎖に直接結合していてもよい。好ましいラクトン構造としては（ＬＣ１−１）、（ＬＣ１−４）、（ＬＣ１−５）、（ＬＣ１−６）、（ＬＣ１−１３）、（ＬＣ１−１４）、（ＬＣ１−１７）であり、特に好ましいラクトン構造は（ＬＣ１−４）である。このような特定のラクトン構造を用いることでラインウィズスラフネス（ＬＷＲ）、現像欠陥が良好になる。

ラクトン構造部分は、置換基（Ｒｂ_２）を有していても有していなくてもよい。好ましい置換基（Ｒｂ_２）としては、炭素数１〜８のアルキル基、炭素数４〜７のシクロアルキル基、炭素数１〜８のアルコキシ基、炭素数２〜８のアルコキシカルボニル基、カルボキシル基、ハロゲン原子、水酸基、シアノ基、酸分解性基などが挙げられる。より好ましくは炭素数１〜４のアルキル基、シアノ基、酸分解性基である。ｎ_２は、０〜４の整数を表す。ｎ_２が２以上の時、複数存在する置換基（Ｒｂ_２）は、同一でも異なっていてもよい。また、複数存在する置換基（Ｒｂ_２）同士が結合して環を形成してもよい。

ラクトン基を有する繰り返し単位は、通常、光学異性体が存在するが、いずれの光学異性体を用いてもよい。また、１種の光学異性体を単独で用いても、複数の光学異性体を混合して用いてもよい。１種の光学異性体を主に用いる場合、その光学純度（ｅｅ）が９０％以上のものが好ましく、より好ましくは９５％以上である。

ラクトン構造を有する繰り返し単位は、下記一般式（ＩＩＩ）で表される単位であることが好ましい。

式（ＩＩＩ）中、
Ａは、エステル結合（−ＣＯＯ−で表される基）又はアミド結合（−ＣＯＮＨ−で表される基）を表す。
Ｒ_０は、複数個ある場合にはそれぞれ独立にアルキレン基、シクロアルキレン基、又はその組み合わせを表す。
Ｚは、複数個ある場合にはそれぞれ独立に、単結合、エーテル結合、エステル結合、アミド結合、ウレタン結合

又はウレア結合

を表す。ここで、Ｒは、各々独立して、水素原子、アルキル基、シクロアルキル基、又はアリール基を表す。

Ｒ_８は、ラクトン構造を有する１価の有機基を表す。
ｎは、−Ｒ_０−Ｚ−で表される構造の繰り返し数であり、０〜５の整数を表し、０又は１であることが好ましい。ｎが０である場合、−Ｒ_０−Ｚ−は存在せず、単結合となる。
Ｒ_７は、水素原子、ハロゲン原子又はアルキル基を表す。

Ｒ_０のアルキレン基、シクロアルキレン基は置換基を有してよい。
Ｚは好ましくは、エーテル結合、エステル結合であり、特に好ましくはエステル結合である。

Ｒ_７のアルキル基は、炭素数１〜４のアルキル基が好ましく、メチル基、エチル基がより好ましく、メチル基が特に好ましい。
Ｒ_０のアルキレン基、シクロアルキレン基、Ｒ_７におけるアルキル基は、各々置換されていてもよく、置換基としては、例えば、フッ素原子、塩素原子、臭素原子等のハロゲン原子やメルカプト基、水酸基、メトキシ基、エトキシ基、イソプロポキシ基、ｔ−ブトキシ基、ベンジルオキシ基等のアルコキシ基、アセチルオキシ基、プロピオニルオキシ基等のアシルオキシ基が挙げられる。
Ｒ_７は、水素原子、メチル基、トリフルオロメチル基、ヒドロキシメチル基が好ましい。

Ｒ_０における好ましい鎖状アルキレン基としては炭素数が１〜１０の鎖状のアルキレンが好ましく、より好ましくは炭素数１〜５であり、例えば、メチレン基、エチレン基、プロピレン基等が挙げられる。好ましいシクロアルキレン基としては、炭素数３〜２０のシクロアルキレン基であり、例えば、シクロヘキシレン基、シクロペンチレン基、ノルボルニレン基、アダマンチレン基等が挙げられる。本発明の効果を発現するためには鎖状アルキレン基がより好ましく、メチレン基が特に好ましい。

Ｒ_８で表されるラクトン構造を有する１価の有機基は、ラクトン構造を有していれば限定されるものではなく、具体例として一般式（ＬＣ１−１）〜（ＬＣ１−１７）で表されるラクトン構造が挙げられ、これらのうち（ＬＣ１−４）で表される構造が特に好ましい。また、（ＬＣ１−１）〜（ＬＣ１−１７）におけるｎ_２は２以下のものがより好ましい。
また、Ｒ_８は無置換のラクトン構造を有する１価の有機基、或いはメチル基、シアノ基又はアルコキシカルボニル基を置換基として有するラクトン構造を有する１価の有機基が好ましく、シアノ基を置換基として有するラクトン構造（シアノラクトン）を有する１価の有機基がより好ましい。

以下にラクトン構造を有する基を有する繰り返し単位の具体例を示すが、本発明はこれに限定されるものではない。
下記具体例中、Ｒは、水素原子、置換基を有していてもよいアルキル基又はハロゲン原子を表し、好ましくは、水素原子、メチル基、ヒドロキシメチル基、アセチルオキシメチル基を表す。

本発明の効果を高めるために、２種以上のラクトン構造を有する繰り返し単位を併用することも可能である。

ラクトン構造を有する繰り返し単位の含有量は、樹脂（Ａ）中の全繰り返し単位に対し、２０モル％以下であることが好ましく、１５モル％以下であることがより好ましく、１〜１５モル％であることが更に好ましく、２〜１０モル％であることが特に好ましい。

樹脂（Ａ）は、一般式（ＩＩＩ）以外のシアノ基を有する繰り返し単位を有することが好ましい。これにより基板密着性が向上し、現像液親和性を調整し得る。シアノ基を有する繰り返し単位は、シアノ基で置換された脂環炭化水素構造を有する繰り返し単位であることが好ましく、酸分解性基を有さないことが好ましい。シアノ基で置換された脂環炭化水素構造に於ける、脂環炭化水素構造としては、アダマンチル基、ジアマンチル基、ノルボルナン基が好ましい。好ましいシアノ基で置換された脂環炭化水素構造としては、下記一般式（ＶＩＩａ’）〜（ＶＩＩｄ’）で表される部分構造が好ましい。

一般式（ＶＩＩａ’）〜（ＶＩＩｃ’）に於いて、
Ｒ_２ｃ’〜Ｒ_４ｃ’は、各々独立に、水素原子、シアノ基を表す。ただし、Ｒ_２ｃ’〜Ｒ_４ｃ’の内の少なくとも１つは、シアノ基を表す。

一般式（ＶＩＩａ’）〜（ＶＩＩｄ’）で表される部分構造を有する繰り返し単位としては、下記一般式（ＡＩＩａ’）〜（ＡＩＩｄ’）で表される繰り返し単位を挙げることができる。

一般式（ＡＩＩａ’）〜（ＡＩＩｄ’）に於いて、
Ｒ_１ｃ’は、水素原子、メチル基、トリフロロメチル基又はヒドロキシメチル基を表す。

Ｒ_２ｃ’〜Ｒ_４ｃ’は、一般式（ＶＩＩａ’）〜（ＶＩＩｃ’）に於ける、Ｒ_２ｃ’〜Ｒ_４ｃ’と同義である。

シアノ基を有する繰り返し単位の含有率は、樹脂（Ａ）中の全繰り返し単位に対し、１〜２０モル％が好ましく、より好ましくは１〜１０モル％、更に好ましくは１〜５モル％である。

樹脂（Ａ）は、酸基を有する繰り返し単位を有してもよい。酸基としてはカルボキシル基、スルホンアミド基、スルホニルイミド基、ビススルホニルイミド基、α位が電子求引性基で置換された脂肪族アルコール（例えばヘキサフルオロイソプロパノール基）が挙げられ、カルボキシル基を有する繰り返し単位を有することがより好ましい。酸基を有する繰り返し単位を含有することによりコンタクトホール用途での解像性が増す。酸基を有する繰り返し単位としては、アクリル酸、メタクリル酸による繰り返し単位のような樹脂の主鎖に直接酸基が結合している繰り返し単位、あるいは連結基を介して樹脂の主鎖に酸基が結合している繰り返し単位、更には酸基を有する重合開始剤や連鎖移動剤を重合時に用いてポリマー鎖の末端に導入、のいずれも好ましく、連結基は単環又は多環の環状炭化水素構造を有していてもよい。特に好ましくはアクリル酸、メタクリル酸による繰り返し単位である。

樹脂（Ａ）は、酸基を有する繰り返し単位を含有してもしなくても良いが、含有する場合、酸基を有する繰り返し単位の含有量は、樹脂（Ａ）中の全繰り返し単位に対し、１０モル％以下であることが好ましく、５モル％以下であることがより好ましい。樹脂（Ａ）が酸基を有する繰り返し単位を含有する場合、樹脂（Ａ）における酸基を有する繰り返し単位の含有量は、通常、１モル％以上である。
酸基を有する繰り返し単位の具体例を以下に示すが、本発明は、これに限定されるものではない。
具体例中、ＲｘはＨ，ＣＨ_３，ＣＨ_２ＯＨ，又はＣＦ_３を表す。

本発明における樹脂（Ａ）は、更に極性基（例えば、前記酸基、水酸基、シアノ基）を持たない脂環炭化水素構造を有し、酸分解性を示さない繰り返し単位を有することができる。これにより、液浸露光時にレジスト膜から液浸液への低分子成分の溶出が低減できるとともに、有機溶剤を含む現像液を用いた現像の際に樹脂の溶解性を適切に調整することができる。このような繰り返し単位としては、一般式（ＩＶ）で表される繰り返し単位が挙げられる。

一般式（ＩＶ）中、Ｒ_５は少なくとも一つの環状構造を有し、極性基を有さない炭化水素基を表す。
Ｒａは水素原子、アルキル基又は−ＣＨ_２−Ｏ−Ｒａ_２基を表す。式中、Ｒａ_２は、水素原子、アルキル基又はアシル基を表す。Ｒａは、水素原子、メチル基、ヒドロキシメチル基、トリフルオロメチル基が好ましく、水素原子、メチル基が特に好ましい。

Ｒ_５が有する環状構造には、単環式炭化水素基及び多環式炭化水素基が含まれる。単環式炭化水素基としては、たとえば、シクロペンチル基、シクロヘキシル基、シクロへプチル基、シクロオクチル基などの炭素数３〜１２のシクロアルキル基、シクロへキセニル基など炭素数３〜１２のシクロアルケニル基が挙げられる。好ましい単環式炭化水素基としては、炭素数３〜７の単環式炭化水素基であり、より好ましくは、シクロペンチル基、シクロヘキシル基が挙げられる。

多環式炭化水素基には環集合炭化水素基、架橋環式炭化水素基が含まれ、環集合炭化水素基の例としては、ビシクロヘキシル基、パーヒドロナフタレニル基などが含まれる。架橋環式炭化水素環として、例えば、ピナン、ボルナン、ノルピナン、ノルボルナン、ビシクロオクタン環（ビシクロ［２．２．２］オクタン環、ビシクロ［３．２．１］オクタン環等）などの２環式炭化水素環及び、ホモブレダン、アダマンタン、トリシクロ［５．２．１．０^２，６］デカン、トリシクロ［４．３．１．１^２，５］ウンデカン環などの３環式炭化水素環、テトラシクロ［４．４．０．１^２，５．１^７，１０］ドデカン、パーヒドロ−１，４−メタノ−５，８−メタノナフタレン環などの４環式炭化水素環などが挙げられる。また、架橋環式炭化水素環には、縮合環式炭化水素環、例えば、パーヒドロナフタレン（デカリン）、パーヒドロアントラセン、パーヒドロフェナントレン、パーヒドロアセナフテン、パーヒドロフルオレン、パーヒドロインデン、パーヒドロフェナレン環などの５〜８員シクロアルカン環が複数個縮合した縮合環も含まれる。

好ましい架橋環式炭化水素環として、ノルボルニル基、アダマンチル基、ビシクロオクタニル基、トリシクロ［５、２、１、０^２，６］デカニル基、などが挙げられる。より好ましい架橋環式炭化水素環としてノルボニル基、アダマンチル基が挙げられる。

これらの脂環式炭化水素基は置換基を有していても良く、好ましい置換基としてはハロゲン原子、アルキル基、水素原子が置換されたヒドロキシル基、水素原子が置換されたアミノ基などが挙げられる。好ましいハロゲン原子としては臭素、塩素、フッ素原子、好ましいアルキル基としてはメチル、エチル、ブチル、ｔ−ブチル基が挙げられる。上記のアルキル基は更に置換基を有していても良く、更に有していてもよい置換基としては、ハロゲン原子、アルキル基、水素原子が置換されたヒドロキシル基、水素原子が置換されたアミノ基を挙げることができる。

上記水素原子の置換基としては、たとえばアルキル基、シクロアルキル基、アラルキル基、置換メチル基、置換エチル基、アルコキシカルボニル基、アラルキルオキシカルボニル基が挙げられる。好ましいアルキル基としては、炭素数１〜４のアルキル基、好ましい置換メチル基としてはメトキシメチル、メトキシチオメチル、ベンジルオキシメチル、ｔ−ブトキシメチル、２−メトキシエトキシメチル基、好ましい置換エチル基としては、１−エトキシエチル、１−メチル−１−メトキシエチル、好ましいアシル基としては、ホルミル、アセチル、プロピオニル、ブチリル、イソブチリル、バレリル、ピバロイル基などの炭素数１〜６の脂肪族アシル基、アルコキシカルボニル基としては炭素数１〜４のアルコキシカルボニル基などが挙げられる。

樹脂（Ａ）は、極性基を持たない脂環炭化水素構造を有し、酸分解性を示さない繰り返し単位を含有してもしなくてもよいが、含有する場合、この繰り返し単位の含有率は、樹脂（Ａ）中の全繰り返し単位に対し、１〜１５モル％が好ましく、より好ましくは２〜１０モル％であり、更に好ましくは２〜５モル％である。
極性基を持たない脂環炭化水素構造を有し、酸分解性を示さない繰り返し単位の具体例を以下に挙げるが、本発明はこれらに限定されない。式中、Ｒａは、Ｈ、ＣＨ_３、ＣＨ_２ＯＨ、又はＣＦ_３を表す。

本発明の組成物に用いられる樹脂（Ａ）は、上記の繰り返し構造単位以外に、ドライエッチング耐性や標準現像液適性、基板密着性、レジストプロファイル、更にレジスト組成物の一般的な必要な特性である解像力、耐熱性、感度等を調節する目的で様々な繰り返し構造単位を有することができる。

このような繰り返し構造単位としては、下記の単量体に相当する繰り返し構造単位を挙げることができるが、これらに限定されるものではない。

これにより、本発明の組成物に用いられる樹脂に要求される性能、特に、
（１）塗布溶剤に対する溶解性、
（２）製膜性（ガラス転移点）、
（３）アルカリ現像性、
（４）膜べり（親疎水性、アルカリ可溶性基選択）、
（５）未露光部の基板への密着性、
（６）ドライエッチング耐性、等の微調整が可能となる。

このような単量体として、例えばアクリル酸エステル類、メタクリル酸エステル類、アクリルアミド類、メタクリルアミド類、アリル化合物、ビニルエーテル類、ビニルエステル類等から選ばれる付加重合性不飽和結合を１個有する化合物等を挙げることができる。

その他にも、上記種々の繰り返し構造単位に相当する単量体と共重合可能である付加重合性の不飽和化合物であれば、共重合されていてもよい。

本発明の組成物に用いられる樹脂（Ａ）において、各繰り返し構造単位の含有モル比はレジスト組成物のドライエッチング耐性や標準現像液適性、基板密着性、レジストプロファイル、更にはレジスト組成物の一般的な必要性能である解像力、耐熱性、感度等を調節するために適宜設定される。

本発明の組成物が、ＡｒＦ露光用であるとき、ＡｒＦ光への透明性の点から本発明の組成物に用いられる樹脂（Ａ）は実質的には芳香環を有さない（具体的には、樹脂中、芳香族基を有する繰り返し単位の比率が好ましくは５モル％以下、より好ましくは３モル％以下、理想的には０モル％、すなわち、芳香族基を有さない）ことが好ましく、樹脂（Ａ）は単環又は多環の脂環炭化水素構造を有することが好ましい。

本発明の組成物に用いられる樹脂（Ａ）として好ましくは、繰り返し単位のすべてが（メタ）アクリレート系繰り返し単位で構成されたものである。この場合、繰り返し単位のすべてがメタクリレート系繰り返し単位であるもの、繰り返し単位のすべてがアクリレート系繰り返し単位であるもの、繰り返し単位のすべてがメタクリレート系繰り返し単位とアクリレート系繰り返し単位とによるもののいずれのものでも用いることができるが、アクリレート系繰り返し単位が全繰り返し単位の５０モル％以下であることが好ましい。

本発明の組成物にＫｒＦエキシマレーザー光、電子線、Ｘ線、波長５０ｎｍ以下の高エネルギー光線（ＥＵＶなど）を照射する場合には、樹脂（Ａ）は、更に、ヒドロキシスチレン系繰り返し単位を有することが好ましい。更に好ましくはヒドロキシスチレン系繰り返し単位と、酸分解性基で保護されたヒドロキシスチレン系繰り返し単位、（メタ）アクリル酸３級アルキルエステル等の酸分解性繰り返し単位を有するが好ましい。

ヒドロキシスチレン系の好ましい酸分解性基を有する繰り返し単位としては、例えば、ｔ−ブトキシカルボニルオキシスチレン、１−アルコキシエトキシスチレン、（メタ）アクリル酸３級アルキルエステルによる繰り返し単位等を挙げることができ、２−アルキル−２−アダマンチル（メタ）アクリレート及びジアルキル（１−アダマンチル）メチル（メタ）アクリレートによる繰り返し単位がより好ましい。

本発明における樹脂（Ａ）は、常法に従って（例えばラジカル重合）合成することができる。例えば、一般的合成方法としては、モノマー種及び開始剤を溶剤に溶解させ、加熱することにより重合を行う一括重合法、加熱溶剤にモノマー種と開始剤の溶液を１〜１０時間かけて滴下して加える滴下重合法などが挙げられ、滴下重合法が好ましい。反応溶媒としては、例えばテトラヒドロフラン、１，４−ジオキサン、ジイソプロピルエーテルなどのエーテル類やメチルエチルケトン、メチルイソブチルケトンのようなケトン類、酢酸エチルのようなエステル溶媒、ジメチルホルムアミド、ジメチルアセトアミドなどのアミド溶剤、更には後述のプロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノメチルエーテル、シクロヘキサノンのような本発明の組成物を溶解する溶媒が挙げられる。より好ましくは本発明の感光性組成物に用いられる溶剤と同一の溶剤を用いて重合することが好ましい。これにより保存時のパーティクルの発生が抑制できる。

重合反応は窒素やアルゴンなど不活性ガス雰囲気下で行われることが好ましい。重合開始剤としては市販のラジカル開始剤（アゾ系開始剤、パーオキサイドなど）を用いて重合を開始させる。ラジカル開始剤としてはアゾ系開始剤が好ましく、エステル基、シアノ基、カルボキシル基を有するアゾ系開始剤が好ましい。好ましい開始剤としては、アゾビスイソブチロニトリル、アゾビスジメチルバレロニトリル、ジメチル２，２’−アゾビス（２−メチルプロピオネート）などが挙げられる。所望により開始剤を追加、あるいは分割で添加し、反応終了後、溶剤に投入して粉体あるいは固形回収等の方法で所望のポリマーを回収する。反応の濃度は５〜５０質量％であり、好ましくは１０〜３０質量％である。反応温度は、通常１０℃〜１５０℃であり、好ましくは３０℃〜１２０℃、更に好ましくは６０〜１００℃である。

反応終了後、室温まで放冷し、精製する。精製は、水洗や適切な溶媒を組み合わせることにより残留単量体やオリゴマー成分を除去する液々抽出法、特定の分子量以下のもののみを抽出除去する限外ろ過等の溶液状態での精製方法や、樹脂溶液を貧溶媒へ滴下することで樹脂を貧溶媒中に凝固させることにより残留単量体等を除去する再沈澱法やろ別した樹脂スラリーを貧溶媒で洗浄する等の固体状態での精製方法等の通常の方法を適用できる。たとえば、上記樹脂が難溶或いは不溶の溶媒（貧溶媒）を、該反応溶液の１０倍以下の体積量、好ましくは１０〜５倍の体積量で、接触させることにより樹脂を固体として析出させる。

ポリマー溶液からの沈殿又は再沈殿操作の際に用いる溶媒（沈殿又は再沈殿溶媒）としては、該ポリマーの貧溶媒であればよく、ポリマーの種類に応じて、炭化水素、ハロゲン化炭化水素、ニトロ化合物、エーテル、ケトン、エステル、カーボネート、アルコール、カルボン酸、水、これらの溶媒を含む混合溶媒等の中から適宜選択して使用できる。これらの中でも、沈殿又は再沈殿溶媒として、少なくともアルコール（特に、メタノールなど）又は水を含む溶媒が好ましい。

沈殿又は再沈殿溶媒の使用量は、効率や収率等を考慮して適宜選択できるが、一般には、ポリマー溶液１００質量部に対して、１００〜１００００質量部、好ましくは２００〜２０００質量部、更に好ましくは３００〜１０００質量部である。

沈殿又は再沈殿する際の温度としては、効率や操作性を考慮して適宜選択できるが、通常０〜５０℃程度、好ましくは室温付近（例えば２０〜３５℃程度）である。沈殿又は再沈殿操作は、攪拌槽などの慣用の混合容器を用い、バッチ式、連続式等の公知の方法により行うことができる。

沈殿又は再沈殿したポリマーは、通常、濾過、遠心分離等の慣用の固液分離に付し、乾燥して使用に供される。濾過は、耐溶剤性の濾材を用い、好ましくは加圧下で行われる。乾燥は、常圧又は減圧下（好ましくは減圧下）、３０〜１００℃程度、好ましくは３０〜５０℃程度の温度で行われる。

なお、一度、樹脂を析出させて、分離した後に、再び溶媒に溶解させ、該樹脂が難溶或いは不溶の溶媒と接触させてもよい。即ち、上記ラジカル重合反応終了後、該ポリマーが難溶或いは不溶の溶媒を接触させ、樹脂を析出させ（工程ａ）、樹脂を溶液から分離し（工程ｂ）、改めて溶媒に溶解させ樹脂溶液Ａを調製（工程ｃ）、その後、該樹脂溶液Ａに、該樹脂が難溶或いは不溶の溶媒を、樹脂溶液Ａの１０倍未満の体積量（好ましくは５倍以下の体積量）で、接触させることにより樹脂固体を析出させ（工程ｄ）、析出した樹脂を分離する（工程ｅ）ことを含む方法でもよい。

本発明における樹脂（Ａ）の重量平均分子量は、ＧＰＣ法によりポリスチレン換算値として、好ましくは１，０００〜２００，０００であり、より好ましくは２，０００〜２０，０００、更により好ましくは３，０００〜１５，０００である。重量平均分子量を、１，０００〜２００，０００とすることにより、耐熱性やドライエッチング耐性の劣化を防ぐことができ、かつ現像性が劣化したり、粘度が高くなって製膜性が劣化することを防ぐことができる。

分散度（分子量分布）は、通常１．０〜３．０であり、好ましくは１．０〜２．６、更に好ましくは１．０〜２．０、特に好ましくは１．３〜２．０の範囲のものが使用される。分子量分布の小さいものほど、解像度、レジスト形状が優れ、かつ、レジストパターンの側壁がスムーズであり、ラフネス性に優れる。

本発明のレジスト組成物において、樹脂（Ａ）の組成物全体中の含有量は、全固形分中３０〜９９質量％であることが好ましく、５０〜９９質量％であることがより好ましく、５５〜９５質量％であることが更に好ましく、６５〜９５質量％であることが特に好ましい。
また、本発明において、樹脂（Ａ）は、１種で使用してもよいし、複数併用してもよい。あるいは、樹脂（Ａ）と、樹脂（Ａ）には該当しないその他の樹脂を併用して用いてもよい。その場合、全樹脂中、樹脂（Ａ）が５０質量％以上存在することが好ましい。

［２］活性光線又は放射線の照射により酸を発生する化合物（Ｂ）
本発明の組成物は、活性光線又は放射線の照射により酸を発生する化合物（以下、「酸発生剤」ともいう）を含有する。
酸発生剤としては、光カチオン重合の光開始剤、光ラジカル重合の光開始剤、色素類の光消色剤、光変色剤、あるいはマイクロレジスト等に使用されている、活性光線又は放射線の照射により酸を発生する公知の化合物及びそれらの混合物を適宜に選択して使用することができる。

たとえば、ジアゾニウム塩、ホスホニウム塩、スルホニウム塩、ヨードニウム塩、イミドスルホネート、オキシムスルホネート、ジアゾジスルホン、ジスルホン、ｏ−ニトロベンジルスルホネートを挙げることができる。

酸発生剤の内で好ましい化合物として、下記一般式（ＺＩ）、（ＺＩＩ）、（ＺＩＩＩ）で表される化合物を挙げることができる。

上記一般式（ＺＩ）において、
Ｒ_２０１、Ｒ_２０２及びＲ_２０３は、各々独立に、有機基を表す。
Ｒ_２０１、Ｒ_２０２及びＲ_２０３としての有機基の炭素数は、一般的に１〜３０、好ましくは１〜２０である。
また、Ｒ_２０１〜Ｒ_２０３のうち２つが結合して環構造を形成してもよく、環内に酸素原子、硫黄原子、エステル結合、アミド結合、カルボニル基を含んでいてもよい。Ｒ_２０１〜Ｒ_２０３の内の２つが結合して形成する基としては、アルキレン基（例えば、ブチレン基、ペンチレン基）を挙げることができる。
Ｚ⁻は、非求核性アニオンを表す。

Ｚ⁻としての非求核性アニオンとしては、例えば、スルホン酸アニオン、カルボン酸アニオン、スルホニルイミドアニオン、ビス（アルキルスルホニル）イミドアニオン、トリス（アルキルスルホニル）メチドアニオン等を挙げることができる。

非求核性アニオンとは、求核反応を起こす能力が著しく低いアニオンであり、分子内求核反応による経時分解を抑制することができるアニオンである。これによりレジスト組成物の経時安定性が向上する。

スルホン酸アニオンとしては、例えば、脂肪族スルホン酸アニオン、芳香族スルホン酸アニオン、カンファースルホン酸アニオンなどが挙げられる。

カルボン酸アニオンとしては、例えば、脂肪族カルボン酸アニオン、芳香族カルボン酸アニオン、アラルキルカルボン酸アニオンなどが挙げられる。

脂肪族スルホン酸アニオン及び脂肪族カルボン酸アニオンにおける脂肪族部位は、アルキル基であってもシクロアルキル基であってもよく、好ましくは炭素数１〜３０のアルキル基及び炭素数３〜３０のシクロアルキル基、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、イソブチル基、ｓｅｃ−ブチル基、ペンチル基、ネオペンチル基、ヘキシル基、ヘプチル基、オクチル基、ノニル基、デシル基、ウンデシル基、ドデシル基、トリデシル基、テトラデシル基、ペンタデシル基、ヘキサデシル基、ヘプタデシル基、オクタデシル基、ノナデシル基、エイコシル基、シクロプロピル基、シクロペンチル基、シクロヘキシル基、アダマンチル基、ノルボルニル基、ボルニル基等を挙げることができる。

芳香族スルホン酸アニオン及び芳香族カルボン酸アニオンにおける芳香族基としては、好ましくは炭素数６〜１４のアリール基、例えば、フェニル基、トリル基、ナフチル基等を挙げることができる。

脂肪族スルホン酸アニオン及び芳香族スルホン酸アニオンにおけるアルキル基、シクロアルキル基及びアリール基は、置換基を有していてもよい。脂肪族スルホン酸アニオン及び芳香族スルホン酸アニオンにおけるアルキル基、シクロアルキル基及びアリール基の置換基としては、例えば、ニトロ基、ハロゲン原子（フッ素原子、塩素原子、臭素原子、沃素原子）、カルボキシル基、水酸基、アミノ基、シアノ基、アルコキシ基（好ましくは炭素数１〜１５）、シクロアルキル基（好ましくは炭素数３〜１５）、アリール基（好ましくは炭素数６〜１４）、アルコキシカルボニル基（好ましくは炭素数２〜７）、アシル基（好ましくは炭素数２〜１２）、アルコキシカルボニルオキシ基（好ましくは炭素数２〜７）、アルキルチオ基（好ましくは炭素数１〜１５）、アルキルスルホニル基（好ましくは炭素数１〜１５）、アルキルイミノスルホニル基（好ましくは炭素数１〜１５）、アリールオキシスルホニル基（好ましくは炭素数６〜２０）、アルキルアリールオキシスルホニル基（好ましくは炭素数７〜２０）、シクロアルキルアリールオキシスルホニル基（好ましくは炭素数１０〜２０）、アルキルオキシアルキルオキシ基（好ましくは炭素数５〜２０）、シクロアルキルアルキルオキシアルキルオキシ基（好ましくは炭素数８〜２０）等を挙げることができる。各基が有するアリール基及び環構造については、置換基として更にアルキル基（好ましくは炭素数１〜１５）、シクロアルキル基（好ましくは炭素数３〜１５）を挙げることができる。

アラルキルカルボン酸アニオンにおけるアラルキル基としては、好ましくは炭素数７〜１２のアラルキル基、例えば、ベンジル基、フェネチル基、ナフチルメチル基、ナフチルエチル基、ナフチルブチル基等を挙げることができる。

脂肪族カルボン酸アニオン、芳香族カルボン酸アニオン及びアラルキルカルボン酸アニオンにおけるアルキル基、シクロアルキル基、アリール基及びアラルキル基は、置換基を有していてもよい。この置換基としては、例えば、芳香族スルホン酸アニオンにおけるものと同様のハロゲン原子、アルキル基、シクロアルキル基、アルコキシ基、アルキルチオ基等を挙げることができる。

スルホニルイミドアニオンとしては、例えば、サッカリンアニオンを挙げることができる。

ビス（アルキルスルホニル）イミドアニオン、トリス（アルキルスルホニル）メチドアニオンにおけるアルキル基は、炭素数１〜５のアルキル基が好ましく、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ｎ−ブチル基、イソブチル基、ｓｅｃ−ブチル基、ペンチル基、ネオペンチル基等を挙げることができる。これらのアルキル基の置換基としてはハロゲン原子、ハロゲン原子で置換されたアルキル基、アルコキシ基、アルキルチオ基、アルキルオキシスルホニル基、アリールオキシスルホニル基、シクロアルキルアリールオキシスルホニル基等を挙げることができ、フッ素原子で置換されたアルキル基が好ましい。

その他の非求核性アニオンとしては、例えば、フッ素化燐（例えば、ＰＦ_６ ⁻）、フッ素化硼素（例えば、ＢＦ_４ ⁻）、フッ素化アンチモン（例えば、ＳｂＦ_６ ⁻）等を挙げることができる。

Ｚ⁻の非求核性アニオンとしては、スルホン酸の少なくともα位がフッ素原子で置換された脂肪族スルホン酸アニオン、フッ素原子又はフッ素原子を有する基で置換された芳香族スルホン酸アニオン、アルキル基がフッ素原子で置換されたビス（アルキルスルホニル）イミドアニオン、アルキル基がフッ素原子で置換されたトリス（アルキルスルホニル）メチドアニオンが好ましい。非求核性アニオンとして、より好ましくは炭素数４〜８のパーフロロ脂肪族スルホン酸アニオン、フッ素原子を有するベンゼンスルホン酸アニオン、更により好ましくはノナフロロブタンスルホン酸アニオン、パーフロロオクタンスルホン酸アニオン、ペンタフロロベンゼンスルホン酸アニオン、３，５−ビス（トリフロロメチル）ベンゼンスルホン酸アニオンである。

Ｚ⁻としての非求核性アニオンとしては、下記式（Ｉ）で表される酸を生じるアニオンであることも好ましい。

式中、
Ｘｆは、それぞれ独立に、フッ素原子、又は少なくとも１つのフッ素原子で置換されたアルキル基を表す。
Ｒ_１、Ｒ_２は、それぞれ独立に、水素原子、フッ素原子又はアルキル基を表し、複数存在する場合のＲ_１、Ｒ_２は、それぞれ同一でも異なっていてもよい。
Ｌは、二価の連結基を表し、複数存在する場合のＬは同一でも異なっていてもよい。
Ｃｙは、環状の有機基を表す。
Ａは、ＨＯ_３Ｓ−又はＲｆ−ＳＯ_２−ＮＨ−ＳＯ_２−を表す。Ｒｆは、少なくとも１つのフッ素原子を有するアルキル基、少なくとも１つのフッ素原子を有するシクロアルキル基、又は少なくとも１つのフッ素原子を有するアリール基を表す。（シクロアルキルとアリールの置換は、フッ素原子でなく−ＣＦ_３などフッ化アルキルによる置換でもよい。Ｒｆとしての少なくとも１つのフッ素原子を有するアルキル基の具体例としては、Ｘｆの後述の具体例と同様であり、Ｒｆとしての少なくとも１つのフッ素原子を有するシクロアルキル基の具体例としては、パーフルオロシクロペンチル、パーフルオロシクロヘキシル等が挙げられ、Ｒｆとしての少なくとも１つのフッ素原子を有するアリール基の具体例としては、パーフルオロフェニル等が挙げられ、これらの各基は、それぞれ、フッ素原子を含有しない置換基で置換されていてもよい。）
ｘは１〜２０の整数を表し、ｙは０〜１０の整数を表し、ｚは０〜１０の整数を表す。

一般式（Ｉ）について、更に詳細に説明する。
Ｘｆのフッ素原子で置換されたアルキル基におけるアルキル基としては、好ましくは炭素数１〜１０であり、より好ましくは炭素数１〜４である。また、Ｘｆのフッ素原子で置換されたアルキル基は、パーフルオロアルキル基であることが好ましい。
Ｘｆとして、好ましくは、フッ素原子又は炭素数１〜４のパーフルオロアルキル基である。Ｘｆの具体例としては、フッ素原子、ＣＦ_３、Ｃ_２Ｆ_５、Ｃ_３Ｆ_７、Ｃ_４Ｆ_９、Ｃ_５Ｆ_１１、Ｃ_６Ｆ_１３、Ｃ_７Ｆ_１５、Ｃ_８Ｆ_１７、ＣＨ_２ＣＦ_３、ＣＨ_２ＣＨ_２ＣＦ_３、ＣＨ_２Ｃ_２Ｆ_５、ＣＨ_２ＣＨ_２Ｃ_２Ｆ_５、ＣＨ_２Ｃ_３Ｆ_７、ＣＨ_２ＣＨ_２Ｃ_３Ｆ_７、ＣＨ_２Ｃ_４Ｆ_９、ＣＨ_２ＣＨ_２Ｃ_４Ｆ_９が挙げられ、中でもフッ素原子、ＣＦ_３が好ましい。特に、双方のＸｆがフッ素原子であることが好ましい。

Ｒ_１、Ｒ_２のアルキル基は、置換基（好ましくはフッ素原子）を有していてもよく炭素数１〜４のものが好ましい。更に好ましくは炭素数１〜４のパーフルオロアルキル基である。Ｒ_１、Ｒ_２の置換基を有するアルキル基の具体例としては、ＣＦ_３、Ｃ_２Ｆ_５、Ｃ_３Ｆ_７、Ｃ_４Ｆ_９、Ｃ_５Ｆ_１１、Ｃ_６Ｆ_１３、Ｃ_７Ｆ_１５、Ｃ_８Ｆ_１７、ＣＨ_２ＣＦ_３、ＣＨ_２ＣＨ_２ＣＦ_３、ＣＨ_２Ｃ_２Ｆ_５、ＣＨ_２ＣＨ_２Ｃ_２Ｆ_５、ＣＨ_２Ｃ_３Ｆ_７、ＣＨ_２ＣＨ_２Ｃ_３Ｆ_７、ＣＨ_２Ｃ_４Ｆ_９、ＣＨ_２ＣＨ_２Ｃ_４Ｆ_９が挙げられ、中でもＣＦ_３が好ましい。
Ｒ_１、Ｒ_２としては、好ましくはフッ素原子又はＣＦ_３である。

ｙは０〜４が好ましく、０がより好ましい。ｘは１〜８が好ましく、中でも１〜４が好ましく、１が特に好ましい。ｚは０〜８が好ましく、中でも０〜４が好ましい。
Ｌの２価の連結基としては特に限定されず、−ＣＯＯ−、−ＯＣＯ−、−ＣＯ−、−Ｏ−、−ＣＯＮＲ−（Ｒは水素原子又はアルキル基）、−Ｓ−、−ＳＯ−、−ＳＯ_２−、アルキレン基、シクロアルキレン基、アルケニレン基又はこれらの複数が組合された連結基などが挙げられ、総炭素数１２以下の連結基が好ましい。これらのなかでも−ＣＯＯ−、−ＯＣＯ−、−ＣＯ−、−Ｏ−、−ＣＯＮＲ−、−ＳＯ_２−が好ましく、−ＣＯＯ−、−ＯＣＯ−、−ＣＯＮＲ−、−ＳＯ_２−がより好ましい。

Ｃｙの環状の有機基としては、環状構造を有するものであれば特に限定されず、脂環基、アリール基、複素環基（芳香属性を有するものだけでなく、芳香属性を有さないものも含み、例えば、テトラヒドロピラン環、ラクトン環構造も含む。）等が挙げられる。

脂環基としては、単環でも多環でもよく、シクロペンチル基、シクロヘキシル基、シクロオクチル基などの単環のシクロアルキル基、ノルボルニル基、トリシクロデカニル基、テトラシクロデカニル基、テトラシクロドデカニル基、アダマンチル基などの多環のシクロアルキル基が好ましい。中でも、ノルボルニル基、トリシクロデカニル基、テトラシクロデカニル基、テトラシクロドデカニル基、アダマンチル基の炭素数７以上のかさ高い構造を有する脂環基が、ＰＥＢ（露光後加熱）工程での膜中拡散性を抑制でき、ＭＥＥＦ（マスクエラーエンハンスメントファクター）向上の観点から好ましい。

アリール基としては、単環でも多環でもよく、ベンゼン環、ナフタレン環、フェナンスレン環、アントラセン環が挙げられる。中でも１９３ｎｍにおける光吸光度の観点から低吸光度のナフタレンが好ましい。

複素環基としては、単環でも多環でもよく、フラン環、チオフェン環、ベンゾフラン環、ベンゾチオフェン環、ジベンゾフラン環、ジベンゾチオフェン環、ピリジン環、デカヒドロイソキノリン環由来のものが挙げられる。中でもフラン環、チオフェン環、ピリジン環、デカヒドロイソキノリン環由来のものが好ましい。

上記環状の有機基は、置換基を有していてもよく、該置換基としては、アルキル基（直鎖、分岐、環状のいずれであっても良く、炭素数１〜１２が好ましい）、シクロアルキル基（単環、多環、スピロ環のいずれでも良く、炭素数３〜２０が好ましい）、アリール基（炭素数６〜１４が好ましい）、ヒドロキシ基、アルコキシ基、エステル基、アミド基、ウレタン基、ウレイド基、チオエーテル基、スルホンアミド基、スルホン酸エステル基等が挙げられる。なお、環状の有機基を構成する炭素（環形成に寄与する炭素）は、カルボニル炭素であっても良い。

Ｒ_２０１、Ｒ_２０２及びＲ_２０３により表される有機基としては、例えば、後述する化合物（ＺＩ−１）、（ＺＩ−２）、（ＺＩ−３）及び（ＺＩ−４）における対応する基を挙げることができる。

なお、一般式（ＺＩ）で表される構造を複数有する化合物であってもよい。例えば、一般式（ＺＩ）で表される化合物のＲ_２０１〜Ｒ_２０３の少なくとも１つが、一般式（ＺＩ）で表されるもうひとつの化合物のＲ_２０１〜Ｒ_２０３の少なくとも一つと、単結合又は連結基を介して結合した構造を有する化合物であってもよい。

更に好ましい（ＺＩ）成分として、以下に説明する化合物（ＺＩ−１）、（ＺＩ−２）、及び（ＺＩ−３）及び（ＺＩ−４）を挙げることができる。

化合物（ＺＩ−１）は、上記一般式（ＺＩ）のＲ_２０１〜Ｒ_２０３の少なくとも１つがアリール基である、アリールスルホニウム化合物、即ち、アリールスルホニウムをカチオンとする化合物である。

アリールスルホニウム化合物は、Ｒ_２０１〜Ｒ_２０３の全てがアリール基でもよいし、Ｒ_２０１〜Ｒ_２０３の一部がアリール基で、残りがアルキル基又はシクロアルキル基でもよい。

アリールスルホニウム化合物としては、例えば、トリアリールスルホニウム化合物、ジアリールアルキルスルホニウム化合物、アリールジアルキルスルホニウム化合物、ジアリールシクロアルキルスルホニウム化合物、アリールジシクロアルキルスルホニウム化合物を挙げることができる。

アリールスルホニウム化合物のアリール基としてはフェニル基、ナフチル基が好ましく、更に好ましくはフェニル基である。アリール基は、酸素原子、窒素原子、硫黄原子等を有する複素環構造を有するアリール基であってもよい。複素環構造としては、ピロール残基、フラン残基、チオフェン残基、インドール残基、ベンゾフラン残基、ベンゾチオフェン残基等が挙げられる。アリールスルホニウム化合物が２つ以上のアリール基を有する場合に、２つ以上あるアリール基は同一であっても異なっていてもよい。

アリールスルホニウム化合物が必要に応じて有しているアルキル基又はシクロアルキル基は、炭素数１〜１５の直鎖又は分岐アルキル基及び炭素数３〜１５のシクロアルキル基が好ましく、例えば、メチル基、エチル基、プロピル基、ｎ−ブチル基、ｓｅｃ−ブチル基、ｔ−ブチル基、シクロプロピル基、シクロブチル基、シクロヘキシル基等を挙げることができる。

Ｒ_２０１〜Ｒ_２０３のアリール基、アルキル基、シクロアルキル基は、アルキル基（例えば炭素数１〜１５）、シクロアルキル基（例えば炭素数３〜１５）、アリール基（例えば炭素数６〜１４）、アルコキシ基（例えば炭素数１〜１５）、ハロゲン原子、水酸基、フェニルチオ基を置換基として有してもよい。好ましい置換基としては炭素数１〜１２の直鎖又は分岐アルキル基、炭素数３〜１２のシクロアルキル基、炭素数１〜１２の直鎖、分岐又は環状のアルコキシ基であり、より好ましくは炭素数１〜４のアルキル基、炭素数１〜４のアルコキシ基である。置換基は、３つのＲ_２０１〜Ｒ_２０３のうちのいずれか１つに置換していてもよいし、３つ全てに置換していてもよい。また、Ｒ_２０１〜Ｒ_２０３がアリール基の場合に、置換基はアリール基のｐ−位に置換していることが好ましい。

次に、化合物（ＺＩ−２）について説明する。
化合物（ＺＩ−２）は、式（ＺＩ）におけるＲ_２０１〜Ｒ_２０３が、各々独立に、芳香環を有さない有機基を表す化合物である。ここで芳香環とは、ヘテロ原子を含有する芳香族環も包含するものである。

Ｒ_２０１〜Ｒ_２０３としての芳香環を含有しない有機基は、一般的に炭素数１〜３０、好ましくは炭素数１〜２０である。

Ｒ_２０１〜Ｒ_２０３は、各々独立に、好ましくはアルキル基、シクロアルキル基、アリル基、ビニル基であり、更に好ましくは直鎖又は分岐の２−オキソアルキル基、２−オキソシクロアルキル基、アルコキシカルボニルメチル基、特に好ましくは直鎖又は分岐２−オキソアルキル基である。

Ｒ_２０１〜Ｒ_２０３のアルキル基及びシクロアルキル基としては、好ましくは、炭素数１〜１０の直鎖又は分岐アルキル基（例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基）、炭素数３〜１０のシクロアルキル基（シクロペンチル基、シクロヘキシル基、ノルボニル基）を挙げることができる。アルキル基として、より好ましくは２−オキソアルキル基、アルコキシカルボニルメチル基を挙げることができる。シクロアルキル基として、より好ましくは、２−オキソシクロアルキル基を挙げることができる。

２−オキソアルキル基は、直鎖又は分岐のいずれであってもよく、好ましくは、上記のアルキル基の２位に＞Ｃ＝Ｏを有する基を挙げることができる。
２−オキソシクロアルキル基は、好ましくは、上記のシクロアルキル基の２位に＞Ｃ＝Ｏを有する基を挙げることができる。

アルコキシカルボニルメチル基におけるアルコキシ基としては、好ましくは炭素数１〜５のアルコキシ基（メトキシ基、エトキシ基、プロポキシ基、ブトキシ基、ペントキシ基）を挙げることができる。

Ｒ_２０１〜Ｒ_２０３は、ハロゲン原子、アルコキシ基（例えば炭素数１〜５）、水酸基、シアノ基、ニトロ基によって更に置換されていてもよい。

次に、化合物（ＺＩ−３）について説明する。
化合物（ＺＩ−３）とは、以下の一般式（ＺＩ−３）で表される化合物であり、フェナシルスルフォニウム塩構造を有する化合物である。

一般式（ＺＩ−３）に於いて、
Ｒ_１ｃ〜Ｒ_５ｃは、各々独立に、水素原子、アルキル基、シクロアルキル基、アリール基、アルコキシ基、アリールオキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、シクロアルキルカルボニルオキシ基、ハロゲン原子、水酸基、ニトロ基、アルキルチオ基又はアリールチオ基を表す。
Ｒ_６ｃ及びＲ_７ｃは、各々独立に、水素原子、アルキル基、シクロアルキル基、ハロゲン原子、シアノ基又はアリール基を表す。
Ｒ_ｘ及びＲ_ｙは、各々独立に、アルキル基、シクロアルキル基、２−オキソアルキル基、２−オキソシクロアルキル基、アルコキシカルボニルアルキル基、アリル基又はビニル基を表す。

Ｒ_１ｃ〜Ｒ_５ｃ中のいずれか２つ以上、Ｒ_５ｃとＲ_６ｃ、Ｒ_６ｃとＲ_７ｃ、Ｒ_５ｃとＲ_ｘ、及びＲ_ｘとＲ_ｙは、それぞれ結合して環構造を形成しても良く、この環構造は、酸素原子、硫黄原子、ケトン基、エステル結合、アミド結合を含んでいてもよい。
上記環構造としては、芳香族若しくは非芳香族の炭化水素環、芳香族若しくは非芳香族の複素環、又は、これらの環が２つ以上組み合わされてなる多環縮合環を挙げることができる。環構造としては、３〜１０員環を挙げることができ、４〜８員環であることが好ましく、５又は６員環であることがより好ましい。
Ｒ_１ｃ〜Ｒ_５ｃ中のいずれか２つ以上、Ｒ_６ｃとＲ_７ｃ、及びＲ_ｘとＲ_ｙが結合して形成する基としては、ブチレン基、ペンチレン基等を挙げることができる。
Ｒ_５ｃとＲ_６ｃ、及び、Ｒ_５ｃとＲ_ｘが結合して形成する基としては、単結合又はアルキレン基であることが好ましく、アルキレン基としては、メチレン基、エチレン基等を挙げることができる。

Ｚｃ⁻は、非求核性アニオンを表し、一般式（ＺＩ）に於けるＺ⁻と同様の非求核性アニオンを挙げることができる。

Ｒ_１ｃ〜Ｒ_７ｃとしてのアルキル基は、直鎖又は分岐のいずれであってもよく、例えば炭素数１〜２０個のアルキル基、好ましくは炭素数１〜１２個の直鎖又は分岐アルキル基（例えば、メチル基、エチル基、直鎖又は分岐プロピル基、直鎖又は分岐ブチル基、直鎖又は分岐ペンチル基）を挙げることができ、シクロアルキル基としては、例えば炭素数３〜１０個のシクロアルキル基（例えば、シクロペンチル基、シクロヘキシル基）を挙げることができる。

Ｒ_１ｃ〜Ｒ_５ｃとしてのアリール基は、好ましくは炭素数５〜１５であり、例えば、フェニル基、ナフチル基を挙げることができる。

Ｒ_１ｃ〜Ｒ_５ｃとしてのアルコキシ基は、直鎖、分岐、環状のいずれであってもよく、例えば炭素数１〜１０のアルコキシ基、好ましくは、炭素数１〜５の直鎖及び分岐アルコキシ基（例えば、メトキシ基、エトキシ基、直鎖又は分岐プロポキシ基、直鎖又は分岐ブトキシ基、直鎖又は分岐ペントキシ基）、炭素数３〜１０の環状アルコキシ基（例えば、シクロペンチルオキシ基、シクロヘキシルオキシ基）を挙げることができる。

Ｒ_１ｃ〜Ｒ_５ｃとしてのアルコキシカルボニル基におけるアルコキシ基の具体例は、前記Ｒ_１ｃ〜Ｒ_５ｃとしてのアルコキシ基の具体例と同様である。

Ｒ_１ｃ〜Ｒ_５ｃとしてのアルキルカルボニルオキシ基及びアルキルチオ基におけるアルキル基の具体例は、前記Ｒ_１ｃ〜Ｒ_５ｃとしてのアルキル基の具体例と同様である。

Ｒ_１ｃ〜Ｒ_５ｃとしてのシクロアルキルカルボニルオキシ基におけるシクロアルキル基の具体例は、前記Ｒ_１ｃ〜Ｒ_５ｃとしてのシクロアルキル基の具体例と同様である。

Ｒ_１ｃ〜Ｒ_５ｃとしてのアリールオキシ基及びアリールチオ基におけるアリール基の具体例は、前記Ｒ_１ｃ〜Ｒ_５ｃとしてのアリール基の具体例と同様である。
好ましくは、Ｒ_１ｃ〜Ｒ_５ｃの内のいずれかが直鎖又は分岐アルキル基、シクロアルキル基又は直鎖、分岐若しくは環状アルコキシ基であり、更に好ましくは、Ｒ_１ｃ〜Ｒ_５ｃの炭素数の和が２〜１５である。これにより、より溶剤溶解性が向上し、保存時にパーティクルの発生が抑制される。

Ｒ_１ｃ〜Ｒ_５ｃのいずれか２つ以上が互いに結合して形成してもよい環構造としては、好ましくは５員又は６員の環、特に好ましくは６員の環（例えばフェニル環）が挙げられる。

Ｒ_５ｃ及びＲ_６ｃが互いに結合して形成してもよい環構造としては、Ｒ_５ｃ及びＲ_６ｃが互いに結合して単結合又はアルキレン基（メチレン基、エチレン基等）を構成することにより、一般式（Ｉ）中のカルボニル炭素原子及び炭素原子と共に形成する４員以上の環（特に好ましくは５〜６員の環）が挙げられる。

Ｒ_６ｃ及びＲ_７ｃとしてのアリール基としては、好ましくは炭素数５〜１５であり、例えば、フェニル基、ナフチル基を挙げることができる。
Ｒ_６ｃ及びＲ_７ｃの態様としては、その両方がアルキル基である場合が好ましい。特に、Ｒ_６ｃ及びＲ_７ｃが各々炭素数１〜４の直鎖又は分岐状アルキル基である場合が好ましく、とりわけ、両方がメチル基である場合が好ましい。

また、Ｒ_６ｃとＲ_７ｃとが結合して環を形成する場合に、Ｒ_６ｃとＲ_７ｃとが結合して形成する基としては、炭素数２〜１０のアルキレン基が好ましく、例えば、エチレン基、プロピレン基、ブチレン基、ペンチレン基、ヘキシレン基などを挙げることができる。また、Ｒ_６ｃとＲ_７ｃとが結合して形成する環は、環内に酸素原子等のヘテロ原子を有していてもよい。

Ｒ_ｘ及びＲ_ｙとしてのアルキル基及びシクロアルキル基は、Ｒ_１ｃ〜Ｒ_７ｃにおけると同様のアルキル基及びシクロアルキル基を挙げることができる。

Ｒ_ｘ及びＲ_ｙとしての２−オキソアルキル基及び２−オキソシクロアルキル基は、Ｒ_１ｃ〜Ｒ_７ｃとしてのアルキル基及びシクロアルキル基の２位に＞Ｃ＝Ｏを有する基を挙げることができる。

Ｒ_ｘ及びＲ_ｙとしてのアルコキシカルボニルアルキル基におけるアルコキシ基については、Ｒ_１ｃ〜Ｒ_５ｃおけると同様のアルコキシ基を挙げることができ、アルキル基については、例えば、炭素数１〜１２のアルキル基、好ましくは、炭素数１〜５の直鎖のアルキル基（例えば、メチル基、エチル基）を挙げることができる。

Ｒ_ｘ及びＲ_ｙとしてのアリル基としては、特に制限は無いが、無置換のアリル基、又は、単環若しくは多環のシクロアルキル基（好ましくは炭素数３〜１０のシクロアルキル基）で置換されたアリル基であることが好ましい。

Ｒ_ｘ及びＲ_ｙとしてのビニル基としては特に制限は無いが、無置換のビニル基、又は、単環若しくは多環のシクロアルキル基（好ましくは炭素数３〜１０のシクロアルキル基）で置換されたビニル基であることが好ましい。

Ｒ_５ｃ及びＲ_ｘが互いに結合して形成してもよい環構造としては、Ｒ_５ｃ及びＲ_ｘが互いに結合して単結合又はアルキレン基（メチレン基、エチレン基等）を構成することにより、一般式（ＺＩ−３）中の硫黄原子とカルボニル炭素原子と共に形成する５員以上の環（特に好ましくは５員の環）が挙げられる。

Ｒ_ｘ及びＲ_ｙが互いに結合して形成してもよい環構造としては、２価のＲ_ｘ及びＲ_ｙ（例えば、メチレン基、エチレンキ基、プロピレン基等）が一般式（ＺＩ−３）中の硫黄原子と共に形成する５員又は６員の環、特に好ましくは５員の環（即ち、テトラヒドロチオフェン環）が挙げられる。

Ｒ_ｘ及びＲ_ｙは、好ましくは炭素数４個以上のアルキル基又はシクロアルキル基であり、より好ましくは６個以上、更に好ましくは８個以上のアルキル基又はシクロアルキル基である。

Ｒ_１ｃ〜Ｒ_７ｃ、Ｒ_ｘ及びＲ_ｙは、更に置換基を有していてもよく、そのような置換基としては、ハロゲン原子（例えば、フッ素原子）、水酸基、カルボキシル基、シアノ基、ニトロ基、アルキル基、シクロアルキル基、アリール基、アルコキシ基、アリールオキシ基、アシル基、アリールカルボニル基、アルコキシアルキル基、アリールオシキアルキル基、アルコキシカルボニル基、アリールオキシカルボニル基、アルコキシカルボニルオキシ基、アリールオキシカルボニルオキシ基等を挙げることができる。

前記アルキル基としては、例えば、メチル基、エチル基、ｎ−プロピル基、ｉ−プロピル基、ｎ−ブチル基、２−メチルプロピル基、１−メチルプロピル基、ｔ−ブチル基等の炭素数１〜１２個の直鎖状若しくは分岐状のアルキル基を挙げることができる。
前記シクロアルキル基としては、例えば、シクロペンチル基、シクロヘキシル基等の炭素数３〜１０個のシクロアルキル基を挙げることができる。
前記アリール基としては、例えば、フェニル基、ナフチル基等の炭素数６〜１５のアリール基を挙げることができる。

前記アルコキシ基としては、例えば、メトキシ基、エトキシ基、ｎ−プロポキシ基、ｉ−プロポキシ基、ｎ−ブトキシ基、２−メチルプロポキシ基、１−メチルプロポキシ基、ｔ−ブトキシ基、シクロペンチルオキシ基、シクロヘキシルオキシ基等の炭素原子数１〜２０の直鎖状、分岐状若しくは環状のアルコキシ基等を挙げることができる。

前記アリールオキシ基としては、例えば、フェニルオキシ基、ナフチルオキシ基等の炭素数６〜１０個のアリールオキシ基等を挙げることができる。

前記アシル基としては、例えば、アセチル基、プロピオニル基、ｎ−ブタノイル基、ｉ−ブタノイル基、ｎ−ヘプタノイル基、２−メチルブタノイル基、１−メチルブタノイル基、ｔ−ヘプタノイル基等の炭素原子数２〜１２の直鎖状若しくは分岐状のアシル基等を挙げることができる。

前記アリールカルボニル基としては、例えば、フェニルカルボニル基、ナフチルカルボニル基等の炭素数６〜１０個のアリールオキシ基等を挙げることができる。

前記アルコキシアルキル基としては、例えば、メトキシメチル基、エトキシメチル基、１−メトキシエチル基、２−メトキシエチル基、１−エトキシエチル基、２−エトキシエチル基等の炭素原子数２〜２１の直鎖状、分岐状若しくは環状のアルコキシアルキル基等を挙げることができる。

前記アリールオキシアルキル基としては、例えば、フェニルオキシメチル基、フェニルオキシエチル基、ナフチルオキシメチル基、ナフチルオキシエチル基等の炭素数７〜１２個のアリールオキシ基等を挙げることができる。

前記アルコキシカルボニル基としては、例えば、メトキシカルボニル基、エトキシカルボニル基、ｎ−プロポキシカルボニル基、ｉ−プロポキシカルボニル基、ｎ−ブトキシカルボニル基、２−メチルプロポキシカルボニル基、１−メチルプロポキシカルボニル基、ｔ−ブトキシカルボニル基、シクロペンチルオキシカルボニル基、シクロヘキシルオキシカルボニル等の炭素原子数２〜２１の直鎖状、分岐状若しくは環状のアルコキシカルボニル基等を挙げることができる。

前記アリールオキシカルボニル基としては、例えば、フェニルオキシカルボニル基、ナフチルオキシカルボニル基等の炭素数７〜１１個のアリールオキシカルボニル基等を挙げることができる。

前記アルコキシカルボニルオキシ基としては、例えば、メトキシカルボニルオキシ基、エトキシカルボニルオキシ基、ｎ−プロポキシカルボニルオキシ基、ｉ−プロポキシカルボニルオキシ基、ｎ−ブトキシカルボニルオキシ基、ｔ−ブトキシカルボニルオキシ基、シクロペンチルオキシカルボニルオキシ基、シクロヘキシルオキシカルボニルオキシ等の炭素原子数２〜２１の直鎖状、分岐状若しくは環状のアルコキシカルボニルオキシ基等を挙げることができる。

前記アリールオキシカルボニルオキシ基としては、例えば、フェニルオキシカルボニルオキシ基、ナフチルオキシカルボニルオキシ基等の炭素数７〜１１個のアリールオキシカルボニルオキシ基等を挙げることができる。

上記一般式（ＺＩ−３）中、Ｒ_１ｃ、Ｒ_２ｃ、Ｒ_４ｃ及びＲ_５ｃが、各々独立に、水素原子を表し、Ｒ_３ｃが水素原子以外の基、すなわち、アルキル基、シクロアルキル基、アリール基、アルコキシ基、アリールオキシ基、アルコキシカルボニル基、アルキルカルボニルオキシ基、シクロアルキルカルボニルオキシ基、ハロゲン原子、水酸基、ニトロ基、アルキルチオ基又はアリールチオ基を表すことがより好ましい。

本発明の一般式（ＺＩ−２）又は（ＺＩ−３）で表される化合物のカチオンとしては、以下の具体例が挙げられる。

次に、化合物（ＺＩ−４）について説明する。
化合物（ＺＩ−４）は、下記一般式（ＺＩ−４）で表される。

一般式（ＺＩ−４）中、
Ｒ_１３は水素原子、フッ素原子、水酸基、アルキル基、シクロアルキル基、アルコキシ基、アルコキシカルボニル基、又はシクロアルキル基を有する基を表す。これらの基は置換基を有してもよい。
Ｒ_１４は複数存在する場合は各々独立して、水酸基、アルキル基、シクロアルキル基、アルコキシ基、アルコキシカルボニル基、アルキルカルボニル基、アルキルスルホニル基、シクロアルキルスルホニル基、又はシクロアルキル基を有する基を表す。これらの基は置換基を有してもよい。
Ｒ_１５は各々独立して、アルキル基、シクロアルキル基又はナフチル基を表す。２個のＲ_１５が互いに結合して環を形成してもよい。これらの基は置換基を有してもよい。
ｌは０〜２の整数を表す。
ｒは０〜８の整数を表す。
Ｚ⁻は、非求核性アニオンを表し、一般式（ＺＩ）に於けるＺ⁻と同様の非求核性アニオンを挙げることができる。

一般式（ＺＩ−４）において、Ｒ_１３、Ｒ_１４及びＲ_１５のアルキル基としては、直鎖状若しくは分岐状であり、炭素原子数１〜１０のものが好ましく、メチル基、エチル基、ｎ−プロピル基、ｉ−プロピル基、ｎ−ブチル基、２−メチルプロピル基、１−メチルプロピル基、ｔ−ブチル基、ｎ−ペンチル基、ネオペンチル基、ｎ−ヘキシル基、ｎ−ヘプチル基、ｎ−オクチル基、２−エチルヘキシル基、ｎ−ノニル基、ｎ−デシル基等を挙げることができる。これらのアルキル基のうち、メチル基、エチル基、ｎ−ブチル基、ｔ−ブチル基等が好ましい。

Ｒ_１３、Ｒ_１４及びＲ_１５のシクロアルキル基としては、単環若しくは多環のシクロアルキル基（好ましくは炭素原子数３〜２０のシクロアルキル基）が挙げられ、シクロプロピル、シクロブチル、シクロペンチル、シクロヘキシル、シクロへプチル、シクロオクチル、シクロドデカニル、シクロペンテニル、シクロヘキセニル、シクロオクタジエニル、ノルボルニル、トリシクロデカニル、テトラシクロデカニル、アダマンチル等があげられ、特にシクロプロピル、シクロペンチル、シクロヘキシル、シクロヘプチル、シクロオクチルが好ましい。

Ｒ_１３及びＲ_１４のアルコキシ基としては、直鎖状若しくは分岐状であり、炭素原子数１〜１０のものが好ましく、例えば、メトキシ基、エトキシ基、ｎ−プロポキシ基、ｉ−プロポキシ基、ｎ−ブトキシ基、２−メチルプロポキシ基、１−メチルプロポキシ基、ｔ−ブトキシ基、ｎ−ペンチルオキシ基、ネオペンチルオキシ基、ｎ−ヘキシルオキシ基、ｎ−ヘプチルオキシ基、ｎ−オクチルオキシ基、２−エチルヘキシルオキシ基、ｎ−ノニルオキシ基、ｎ−デシルオキシ基等を挙げることができる。これらのアルコキシ基のうち、メトキシ基、エトキシ基、ｎ−プロポキシ基、ｎ−ブトキシ基等が好ましい。

Ｒ_１３及びＲ_１４のアルコキシカルボニル基としては、直鎖状若しくは分岐状であり、炭素原子数２〜１１のものが好ましく、例えば、メトキシカルボニル基、エトキシカルボニル基、ｎ−プロポキシカルボニル基、ｉ−プロポキシカルボニル基、ｎ−ブトキシカルボニル基、２−メチルプロポキシカルボニル基、１−メチルプロポキシカルボニル基、ｔ−ブトキシカルボニル基、ｎ−ペンチルオキシカルボニル基、ネオペンチルオキシカルボニル基、ｎ−ヘキシルオキシカルボニル基、ｎ−ヘプチルオキシカルボニル基、ｎ−オクチルオキシカルボニル基、２−エチルヘキシルオキシカルボニル基、ｎ−ノニルオキシカルボニル基、ｎ−デシルオキシカルボニル基等を挙げることができる。これらのアルコキシカルボニル基のうち、メトキシカルボニル基、エトキシカルボニル基、ｎ−ブトキシカルボニル基等が好ましい。

Ｒ_１３及びＲ_１４のシクロアルキル基を有する基としては、単環若しくは多環のシクロアルキル基（好ましくは炭素原子数３〜２０のシクロアルキル基）が挙げられ、例えば、単環若しくは多環のシクロアルキルオキシ基、及び、単環若しくは多環のシクロアルキル基を有するアルコキシ基が挙げられる。これら基は、置換基を更に有していてもよい。

Ｒ_１３及びＲ_１４の単環若しくは多環のシクロアルキルオキシ基としては、総炭素数が７以上であることが好ましく、総炭素数が７以上１５以下であることがより好ましく、また、単環のシクロアルキル基を有することが好ましい。総炭素数７以上の単環のシクロアルキルオキシ基とは、シクロプロピルオキシ基、シクロブチルオキシ基、シクロペンチルオキシ基、シクロヘキシルオキシ基、シクロヘプチルオキシ基、シクロオクチルオキシ基、シクロドデカニルオキシ基等のシクロアルキルオキシ基に、任意にメチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、ドデシル基、２−エチルヘキシル基、イソプロピル基、ｓｅｃ−ブチル基、ｔ−ブチル基、ｉｓｏ−アミル基等のアルキル基、水酸基、ハロゲン原子（フッ素、塩素、臭素、ヨウ素）、ニトロ基、シアノ基、アミド基、スルホンアミド基、メトキシ基、エトキシ基、ヒドロキシエトキシ基、プロポキシ基、ヒドロキシプロポキシ基、ブトキシ基等のアルコキシ基、メトキシカルボニル基、エトキシカルボニル基等のアルコキシカルボニル基、ホルミル基、アセチル基、ベンゾイル基等のアシル基、アセトキシ基、ブチリルオキシ基等のアシルオキシ基、カルボキシ基等の置換基を有する単環のシクロアルキルオキシ基であって、該シクロアルキル基上の任意の置換基と合わせた総炭素数が７以上のものを表す。
また、総炭素数が７以上の多環のシクロアルキルオキシ基としては、ノルボルニルオキシ基、トリシクロデカニルオキシ基、テトラシクロデカニルオキシ基、アダマンチルオキシ基等が挙げられる。

Ｒ_１３及びＲ_１４の単環若しくは多環のシクロアルキル基を有するアルコキシ基としては、総炭素数が７以上であることが好ましく、総炭素数が７以上１５以下であることがより好ましく、また、単環のシクロアルキル基を有するアルコキシ基であることが好ましい。総炭素数７以上の、単環のシクロアルキル基を有するアルコキシ基とは、メトキシ、エトキシ、プロポキシ、ブトキシ、ペンチルオキシ、ヘキシルオキシ、ヘプトキシ、オクチルオキシ、ドデシルオキシ、２−エチルヘキシルオキシ、イソプロポキシ、ｓｅｃ−ブトキシ、ｔ−ブトキシ、ｉｓｏ−アミルオキシ等のアルコキシ基に上述の置換基を有していてもよい単環シクロアルキル基が置換したものであり、置換基も含めた総炭素数が７以上のものを表す。たとえば、シクロヘキシルメトキシ基、シクロペンチルエトキシ基、シクロヘキシルエトキシ基等が挙げられ、シクロヘキシルメトキシ基が好ましい。

また、総炭素数が７以上の多環のシクロアルキル基を有するアルコキシ基としては、ノルボルニルメトキシ基、ノルボルニルエトキシ基、トリシクロデカニルメトキシ基、トリシクロデカニルエトキシ基、テトラシクロデカニルメトキシ基、テトラシクロデカニルエトキシ基、アダマンチルメトキシ基、アダマンチルエトキシ基等が挙げられ、ノルボルニルメトキシ基、ノルボルニルエトキシ基等が好ましい。

Ｒ^１４のアルキルカルボニル基のアルキル基としては、上述したＲ_１３〜Ｒ_１５としてのアルキル基と同様の具体例が挙げられる。

Ｒ_１４のアルキルスルホニル基及びシクロアルキルスルホニル基としては、直鎖状、分岐状、環状であり、炭素原子数１〜１０のものが好ましく、例えば、メタンスルホニル基、エタンスルホニル基、ｎ−プロパンスルホニル基、ｎ−ブタンスルホニル基、ｔｅｒｔ−ブタンスルホニル基、ｎ−ペンタンスルホニル基、ネオペンタンスルホニル基、ｎ−ヘキサンスルホニル基、ｎ−ヘプタンスルホニル基、ｎ−オクタンスルホニル基、２−エチルヘキサンスルホニル基ｎ−ノナンスルホニル基、ｎ−デカンスルホニル基、シクロペンタンスルホニル基、シクロヘキサンスルホニル基等を挙げることができる。これらのアルキルスルホニル基及びシクロアルキルスルホニル基のうちメタンスルホニル基、エタンスルホニル基、ｎ−プロパンスルホニル基、ｎ−ブタンスルホニル基、シクロペンタンスルホニル基、シクロヘキサンスルホニル基等が好ましい。

上記各基が有していてもよい置換基としては、ハロゲン原子（例えば、フッ素原子）、ヒドロキシル基、カルボキシル基、シアノ基、ニトロ基、アルコキシ基、アルコキシアルキル基、アルコキシカルボニル基、アルコキシカルボニルオキシ基等を挙げることができる。

前記アルコキシ基としては、例えば、メトキシ基、エトキシ基、ｎ−プロポキシ基、ｉ−プロポキシ基、ｎ−ブトキシ基、２−メチルプロポキシ基、１−メチルプロポキシ基、ｔ−ブトキシ基、シクロペンチルオキシ基、シクロヘキシルオキシ基等の炭素原子数１〜２０の直鎖状、分岐状若しくは環状のアルコキシ基等を挙げることができる。

前記アルコキシアルキル基としては、例えば、メトキシメチル基、エトキシメチル基、１−メトキシエチル基、２−メトキシエチル基、１−エトキシエチル基、２−エトキシエチル基等の炭素原子数２〜２１の直鎖状、分岐状若しくは環状のアルコキシアルキル基等を挙げることができる。

前記アルコキシカルボニル基としては、例えば、メトキシカルボニル基、エトキシカルボニル基、ｎ−プロポキシカルボニル基、ｉ−プロポキシカルボニル基、ｎ−ブトキシカルボニル基、２−メチルプロポキシカルボニル基、１−メチルプロポキシカルボニル基、ｔ−ブトキシカルボニル基、シクロペンチルオキシカルボニル基、シクロヘキシルオキシカルボニル等の炭素原子数２〜２１の直鎖状、分岐状若しくは環状のアルコキシカルボニル基等を挙げることができる。

前記アルコキシカルボニルオキシ基としては、例えば、メトキシカルボニルオキシ基、エトキシカルボニルオキシ基、ｎ−プロポキシカルボニルオキシ基、ｉ−プロポキシカルボニルオキシ基、ｎ−ブトキシカルボニルオキシ基、ｔ−ブトキシカルボニルオキシ基、シクロペンチルオキシカルボニルオキシ基、シクロヘキシルオキシカルボニルオキシ等の炭素原子数２〜２１の直鎖状、分岐状若しくは環状のアルコキシカルボニルオキシ基等を挙げることができる。

２個のＲ_１５が互いに結合して形成してもよい環構造としては、２個の２価のＲ_１５が一般式（ＺＩ−４）中の硫黄原子と共に形成する５員又は６員の環、特に好ましくは５員の環（即ち、テトラヒドロチオフェン環）が挙げられ、アリール基又はシクロアルキル基と縮環していてもよい。この２価のＲ_１５は置換基を有してもよく、置換基としては、例えば、ヒドロキシル基、カルボキシル基、シアノ基、ニトロ基、アルキル基、シクロアルキル基、アルコキシ基、アルコキアルキル基、アルコキシカルボニル基、アルコキシカルボニルオキシ基等を挙げることができる。前記環構造に対する置換基は、複数個存在しても良く、また、それらが互いに結合して環（芳香族若しくは非芳香族の炭化水素環、芳香族若しくは非芳香族の複素環、又はこれらの環が２つ以上組み合わされてなる多環縮合環など）を形成しても良い。
一般式（ＺＩ−４）におけるＲ_１５としては、メチル基、エチル基、ナフチル基、２個のＲ_１５が互いに結合して硫黄原子と共にテトラヒドロチオフェン環構造を形成する２価の基等が好ましい。

Ｒ_１３及びＲ_１４が有し得る置換基としては、水酸基、アルコキシ基、又はアルコキシカルボニル基、ハロゲン原子（特に、フッ素原子）が好ましい。

ｌとしては、０又は１が好ましく、１がより好ましい。
ｒとしては、０〜２が好ましい。

本発明の一般式（ＺＩ−４）で表される化合物のカチオンとしては以下の具体例が挙げられる。

次に、一般式（ＺＩＩ）、（ＺＩＩＩ）について説明する。
一般式（ＺＩＩ）、（ＺＩＩＩ）中、
Ｒ_２０４〜Ｒ_２０７は、各々独立に、アリール基、アルキル基又はシクロアルキル基を表す。
Ｒ_２０４〜Ｒ_２０７のアリール基としてはフェニル基、ナフチル基が好ましく、更に好ましくはフェニル基である。Ｒ_２０４〜Ｒ_２０７のアリール基は、酸素原子、窒素原子、硫黄原子等を有する複素環構造を有するアリール基であってもよい。複素環構造を有するアリール基の骨格としては、例えば、ピロール、フラン、チオフェン、インドール、ベンゾフラン、ベンゾチオフェン等を挙げることができる。
Ｒ_２０４〜Ｒ_２０７におけるアルキル基及びシクロアルキル基としては、好ましくは、炭素数１〜１０の直鎖又は分岐アルキル基（例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基）、炭素数３〜１０のシクロアルキル基（シクロペンチル基、シクロヘキシル基、ノルボニル基）を挙げることができる。
Ｒ_２０４〜Ｒ_２０７のアリール基、アルキル基、シクロアルキル基は、置換基を有していてもよい。Ｒ_２０４〜Ｒ_２０７のアリール基、アルキル基、シクロアルキル基が有していてもよい置換基としては、例えば、アルキル基（例えば炭素数１〜１５）、シクロアルキル基（例えば炭素数３〜１５）、アリール基（例えば炭素数６〜１５）、アルコキシ基（例えば炭素数１〜１５）、ハロゲン原子、水酸基、フェニルチオ基等を挙げることができる。
Ｚ⁻は、非求核性アニオンを表し、一般式（ＺＩ）に於けるＺ⁻の非求核性アニオンと同様のものを挙げることができる。

酸発生剤として、更に、下記一般式（ＺＩＶ）、（ＺＶ）、（ＺＶＩ）で表される化合物も挙げられる。

一般式（ＺＩＶ）〜（ＺＶＩ）中、
Ａｒ_３及びＡｒ_４は、各々独立に、アリール基を表す。
Ｒ_２０８、Ｒ_２０９及びＲ_２１０は、各々独立に、アルキル基、シクロアルキル基又はアリール基を表す。
Ａは、アルキレン基、アルケニレン基又はアリーレン基を表す。
Ａｒ_３、Ａｒ_４、Ｒ_２０８、Ｒ_２０９及びＲ_２１０のアリール基の具体例としては、上記一般式（ＺＩ−１）におけるＲ_２０１、Ｒ_２０２及びＲ_２０３としてのアリール基の具体例と同様のものを挙げることができる。
Ｒ_２０８、Ｒ_２０９及びＲ_２１０のアルキル基及びシクロアルキル基の具体例としては、それぞれ、上記一般式（ＺＩ−２）におけるＲ_２０１、Ｒ_２０２及びＲ_２０３としてのアルキル基及びシクロアルキル基の具体例と同様のものを挙げることができる。
Ａのアルキレン基としては、炭素数１〜１２のアルキレン（例えば、メチレン基、エチレン基、プロピレン基、イソプロピレン基、ブチレン基、イソブチレン基など）を、Ａのアルケニレン基としては、炭素数２〜１２のアルケニレン基（例えば、エテニレン基、プロペニレン基、ブテニレン基など）を、Ａのアリーレン基としては、炭素数６〜１０のアリーレン基（例えば、フェニレン基、トリレン基、ナフチレン基など）を、それぞれ挙げることができる。

酸発生剤の内でより好ましくは、一般式（ＺＩ）〜（ＺＩＩＩ）で表される化合物である。
また、酸発生剤として、スルホン酸基又はイミド基を１つ有する酸を発生する化合物が好ましく、更に好ましくは１価のパーフルオロアルカンスルホン酸を発生する化合物、又は１価のフッ素原子若しくはフッ素原子を含有する基で置換された芳香族スルホン酸を発生する化合物、又は１価のフッ素原子若しくはフッ素原子を含有する基で置換されたイミド酸を発生する化合物であり、更により好ましくは、フッ化置換アルカンスルホン酸、フッ素置換ベンゼンスルホン酸、フッ素置換イミド酸又はフッ素置換メチド酸のスルホニウム塩である。使用可能な酸発生剤は、発生した酸のｐＫａが−１以下のフッ化置換アルカンスルホン酸、フッ化置換ベンゼンスルホン酸、フッ化置換イミド酸であることが特に好ましく、感度が向上する。

酸発生剤の中で、特に好ましい例を以下に挙げる。

酸発生剤は、公知の方法で合成することができ、例えば、特開２００７−１６１７０７号公報に記載の方法に準じて合成することができる。
酸発生剤は、１種類又は２種類以上を組み合わせて使用することができる。
活性光線又は放射線の照射により酸を発生する化合物の組成物中の含有量は、レジスト組成物の全固形分を基準として、０．１〜４０質量％が好ましく、より好ましくは１〜３０質量％、更に好ましくは５〜２５質量％である。

［３］（Ｃ）溶剤
本発明におけるレジスト組成物を調製する際に使用することができる溶剤としては、例えば、アルキレングリコールモノアルキルエーテルカルボキシレート、アルキレングリコールモノアルキルエーテル、乳酸アルキルエステル、アルコキシプロピオン酸アルキル、環状ラクトン（好ましくは炭素数４〜１０）、環を有しても良いモノケトン化合物（好ましくは炭素数４〜１０）、アルキレンカーボネート、アルコキシ酢酸アルキル、ピルビン酸アルキル等の有機溶剤を挙げることができる。
これらの溶剤の具体例は、米国特許出願公開２００８／０１８７８６０号明細書［０４４１］〜［０４５５］に記載のものを挙げることができる。

本発明においては、有機溶剤として構造中に水酸基を含有する溶剤と、水酸基を含有しない溶剤とを混合した混合溶剤を使用してもよい。
水酸基を含有する溶剤、水酸基を含有しない溶剤としては前述の例示化合物が適宜選択可能であるが、水酸基を含有する溶剤としては、アルキレングリコールモノアルキルエーテル、乳酸アルキル等が好ましく、プロピレングリコールモノメチルエーテル（ＰＧＭＥ、別名１−メトキシ−２−プロパノール）、乳酸エチルがより好ましい。また、水酸基を含有しない溶剤としては、アルキレングリコールモノアルキルエーテルアセテート、アルキルアルコキシプロピオネート、環を含有しても良いモノケトン化合物、環状ラクトン、酢酸アルキルなどが好ましく、これらの内でもプロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ、別名１−メトキシ−２−アセトキシプロパン）、エチルエトキシプロピオネート、２−ヘプタノン、γ−ブチロラクトン、シクロヘキサノン、酢酸ブチルが特に好ましく、プロピレングリコールモノメチルエーテルアセテート、エチルエトキシプロピオネート、２−ヘプタノンが最も好ましい。
水酸基を含有する溶剤と水酸基を含有しない溶剤との混合比（質量）は、１／９９〜９９／１、好ましくは１０／９０〜９０／１０、更に好ましくは２０／８０〜６０／４０である。水酸基を含有しない溶剤を５０質量％以上含有する混合溶剤が塗布均一性の点で特に好ましい。
溶剤は、プロピレングリコールモノメチルエーテルアセテートを含むことが好ましく、プロピレングリコールモノメチルエーテルアセテート単独溶媒、又は、プロピレングリコールモノメチルエーテルアセテートを含有する２種類以上の混合溶剤であることが好ましい。

［４］（Ｄ）疎水性樹脂
本発明のレジスト組成物は、特に液浸露光に適用する際、フッ素原子及び珪素原子の少なくともいずれかを有する疎水性樹脂（以下、「疎水性樹脂（Ｄ）」又は単に「樹脂（Ｄ）」ともいう）を含有してもよい。これにより、膜表層に疎水性樹脂（Ｄ）が偏在化し、液浸媒体が水の場合、水に対するレジスト膜表面の静的／動的な接触角を向上させ、液浸液追随性を向上させることができる。
疎水性樹脂（Ｄ）は前述のように界面に偏在するように設計されることが好ましいが、界面活性剤とは異なり、必ずしも分子内に親水基を有する必要はなく、極性／非極性物質を均一に混合することに寄与しなくても良い。

疎水性樹脂（Ｄ）は、典型的には、フッ素原子及び／又は珪素原子を含んでいる。疎水性樹脂（Ｄ）に於けるフッ素原子及び／又は珪素原子は、樹脂の主鎖中に含まれていてもよく、側鎖中に含まれていてもよい。

疎水性樹脂（Ｄ）がフッ素原子を含んでいる場合、フッ素原子を有する部分構造として、フッ素原子を有するアルキル基、フッ素原子を有するシクロアルキル基、又は、フッ素原子を有するアリール基を有する樹脂であることが好ましい。
フッ素原子を有するアルキル基（好ましくは炭素数１〜１０、より好ましくは炭素数１〜４）は、少なくとも１つの水素原子がフッ素原子で置換された直鎖又は分岐アルキル基であり、更にフッ素原子以外の置換基を有していてもよい。
フッ素原子を有するシクロアルキル基は、少なくとも１つの水素原子がフッ素原子で置換された単環又は多環のシクロアルキル基であり、更にフッ素原子以外の置換基を有していてもよい。
フッ素原子を有するアリール基としては、フェニル基、ナフチル基などのアリール基の少なくとも１つの水素原子がフッ素原子で置換されたものが挙げられ、更にフッ素原子以外の置換基を有していてもよい。

フッ素原子を有するアルキル基、フッ素原子を有するシクロアルキル基、及びフッ素原子を有するアリール基として、好ましくは、下記一般式（Ｆ２）〜（Ｆ４）で表される基を挙げることができるが、本発明は、これに限定されるものではない。

一般式（Ｆ２）〜（Ｆ４）中、
Ｒ_５７〜Ｒ_６８は、それぞれ独立に、水素原子、フッ素原子又はアルキル基（直鎖若しくは分岐）を表す。但し、Ｒ_５７〜Ｒ_６１少なくとも１つ、Ｒ_６２〜Ｒ_６４の少なくとも１つ、及びＲ_６５〜Ｒ_６８の少なくとも１つは、それぞれ独立に、フッ素原子又は少なくとも１つの水素原子がフッ素原子で置換されたアルキル基（好ましくは炭素数１〜４）を表す。
Ｒ_５７〜Ｒ_６１及びＲ_６５〜Ｒ_６７は、全てがフッ素原子であることが好ましい。Ｒ_６２、Ｒ_６３及びＲ_６８は、少なくとも１つの水素原子がフッ素原子で置換されたアルキル基（好ましくは炭素数１〜４）が好ましく、炭素数１〜４のパーフルオロアルキル基であることが更に好ましい。Ｒ_６２とＲ_６３は、互いに連結して環を形成してもよい。

一般式（Ｆ２）で表される基の具体例としては、例えば、ｐ−フルオロフェニル基、ペンタフルオロフェニル基、３，５−ジ（トリフルオロメチル）フェニル基等が挙げられる。
一般式（Ｆ３）で表される基の具体例としては、トリフルオロメチル基、ペンタフルオロプロピル基、ペンタフルオロエチル基、ヘプタフルオロブチル基、ヘキサフルオロイソプロピル基、ヘプタフルオロイソプロピル基、ヘキサフルオロ（２−メチル）イソプロピル基、ノナフルオロブチル基、オクタフルオロイソブチル基、ノナフルオロヘキシル基、ノナフルオロ−ｔ−ブチル基、パーフルオロイソペンチル基、パーフルオロオクチル基、パーフルオロ（トリメチル）ヘキシル基、２，２，３，３−テトラフルオロシクロブチル基、パーフルオロシクロヘキシル基などが挙げられる。ヘキサフルオロイソプロピル基、ヘプタフルオロイソプロピル基、ヘキサフルオロ（２−メチル）イソプロピル基、オクタフルオロイソブチル基、ノナフルオロ−ｔ−ブチル基、パーフルオロイソペンチル基が好ましく、ヘキサフルオロイソプロピル基、ヘプタフルオロイソプロピル基が更に好ましい。
一般式（Ｆ４）で表される基の具体例としては、例えば、−Ｃ（ＣＦ_３）_２ＯＨ、−Ｃ（Ｃ_２Ｆ_５）_２ＯＨ、−Ｃ（ＣＦ_３）（ＣＨ_３）ＯＨ、−ＣＨ（ＣＦ_３）ＯＨ等が挙げられ、−Ｃ（ＣＦ_３）_２ＯＨが好ましい。

フッ素原子を含む部分構造は、主鎖に直接結合しても良く、更に、アルキレン基、フェニレン基、エーテル結合、チオエーテル結合、カルボニル基、エステル結合、アミド結合、ウレタン結合及びウレイレン結合よりなる群から選択される基、或いはこれらの２つ以上を組み合わせた基を介して主鎖に結合しても良い。

フッ素原子を有する好適な繰り返し単位としては、以下に示すものが挙げられる。

式中、Ｒ_１０及びＲ_１１は、各々独立に、水素原子、フッ素原子又はアルキル基を表す。該アルキル基は、好ましくは炭素数１〜４の直鎖又は分岐のアルキル基であり、置換基を有していてもよく、置換基を有するアルキル基としては特にフッ素化アルキル基を挙げることができる。

Ｗ_３〜Ｗ_６は、各々独立に、少なくとも１つ以上のフッ素原子を含有する有機基を表す。具体的には前記（Ｆ２）〜（Ｆ４）の原子団が挙げられる。

また、疎水性樹脂（Ｄ）は、これら以外にも、フッ素原子を有する繰り返し単位として下記に示すような単位を有していてもよい。

式中、Ｒ_４〜Ｒ_７は、各々独立に、水素原子、フッ素原子、又はアルキル基を表す。該アルキル基は、好ましくは炭素数１〜４の直鎖又は分岐のアルキル基であり、置換基を有していてもよく、置換基を有するアルキル基としては特にフッ素化アルキル基を挙げることができる。
ただし、Ｒ_４〜Ｒ_７の少なくとも１つはフッ素原子を表す。Ｒ_４とＲ_５若しくはＲ_６とＲ_７は環を形成していてもよい。
Ｗ_２は、少なくとも１つのフッ素原子を含有する有機基を表す。具体的には前記（Ｆ２）〜（Ｆ４）の原子団が挙げられる。
Ｌ_２は、単結合、或いは２価の連結基を示す。２価の連結基としては、置換又は無置換のアリーレン基、置換又は無置換のアルキレン基、置換又は無置換のシクロアルキレン基、−Ｏ−、−ＳＯ_２−、−ＣＯ−、−Ｎ（Ｒ）−（式中、Ｒは水素原子又はアルキルを表す）、−ＮＨＳＯ_２−又はこれらの複数を組み合わせた２価の連結基を示す。
Ｑは脂環式構造を表す。脂環式構造は置換基を有していてもよく、単環型でもよく、多環型でもよく、多環型の場合は有橋式であってもよい。単環型としては、炭素数３〜８のシクロアルキル基が好ましく、例えば、シクロペンチル基、シクロヘキシル基、シクロブチル基、シクロオクチル基等を挙げることができる。多環型としては、炭素数５以上のビシクロ、トリシクロ、テトラシクロ構造等を有する基を挙げることができ、炭素数６〜２０のシクロアルキル基が好ましく、例えば、アダマンチル基、ノルボルニル基、ジシクロペンチル基、トリシクロデカニル基、テトシクロドデシル基等を挙げることができる。なお、シクロアルキル基中の炭素原子の一部が、酸素原子等のヘテロ原子によって置換されていてもよい。Ｑとして特に好ましくはノルボルニル基、トリシクロデカニル基、テトシクロドデシル基等を挙げることができる。

以下、フッ素原子を有する繰り返し単位の具体例を示すが、本発明は、これに限定されるものではない。
具体例中、Ｘ_１は、水素原子、−ＣＨ_３、−Ｆ又は−ＣＦ_３を表す。Ｘ_２は、−Ｆ又は−ＣＦ_３を表す。

疎水性樹脂（Ｄ）は、珪素原子を含有してもよい。珪素原子を有する部分構造として、アルキルシリル構造（好ましくはトリアルキルシリル基）、又は環状シロキサン構造を有する樹脂であることが好ましい。
アルキルシリル構造、又は環状シロキサン構造としては、具体的には、下記一般式（ＣＳ−１）〜（ＣＳ−３）で表される基などが挙げられる。

一般式（ＣＳ−１）〜（ＣＳ−３）に於いて、
Ｒ_１２〜Ｒ_２６は、各々独立に、直鎖若しくは分岐アルキル基（好ましくは炭素数１〜２０）又はシクロアルキル基（好ましくは炭素数３〜２０）を表す。
Ｌ_３〜Ｌ_５は、単結合又は２価の連結基を表す。２価の連結基としては、アルキレン基、フェニレン基、エーテル結合、チオエーテル結合、カルボニル基、エステル結合、アミド結合、ウレタン結合、及びウレア結合よりなる群から選択される単独或いは２つ以上の組み合わせ（好ましくは総炭素数１２以下）が挙げられる。
ｎは、１〜５の整数を表す。ｎは、好ましくは、２〜４の整数である。

以下、一般式（ＣＳ−１）〜（ＣＳ−３）で表される基を有する繰り返し単位の具体例を挙げるが、本発明は、これに限定されるものではない。なお、具体例中、Ｘ_１は、水素原子、−ＣＨ_３、−Ｆ又は−ＣＦ_３を表す。

更に、疎水性樹脂（Ｄ）は、下記（ｘ）〜（ｚ）の群から選ばれる基を少なくとも１つを有していてもよい。
（ｘ）酸基
（ｙ）ラクトン構造を有する基、酸無水物基、又は酸イミド基、
（ｚ）酸の作用により分解する基

酸基（ｘ）としては、フェノール性水酸基、カルボン酸基、フッ素化アルコール基、スルホン酸基、スルホンアミド基、スルホニルイミド基、（アルキルスルホニル）（アルキルカルボニル）メチレン基、（アルキルスルホニル）（アルキルカルボニル）イミド基、ビス（アルキルカルボニル）メチレン基、ビス（アルキルカルボニル）イミド基、ビス（アルキルスルホニル）メチレン基、ビス（アルキルスルホニル）イミド基、トリス（アルキルカルボニル）メチレン基、トリス（アルキルスルホニル）メチレン基等が挙げられる。
好ましい酸基としては、フッ素化アルコール基（好ましくはヘキサフルオロイソプロパノール）、スルホンイミド基、ビス（アルキルカルボニル）メチレン基が挙げられる。

酸基（ｘ）を有する繰り返し単位としては、アクリル酸、メタクリル酸による繰り返し単位のような樹脂の主鎖に、直接、酸基が結合している繰り返し単位、或いは、連結基を介して樹脂の主鎖に酸基が結合している繰り返し単位などが挙げられ、更には酸基を有する重合開始剤や連鎖移動剤を重合時に用いてポリマー鎖の末端に導入することもでき、いずれの場合も好ましい。酸基（ｘ）を有する繰り返し単位が、フッ素原子及び珪素原子の少なくともいずれかを有していても良い。
酸基（ｘ）を有する繰り返し単位の含有量は、疎水性樹脂（Ｄ）中の全繰り返し単位に対し、１〜５０モル％が好ましく、より好ましくは３〜３５モル％、更に好ましくは５〜２０モル％である。

酸基（ｘ）を有する繰り返し単位の具体例を以下に示すが、本発明は、これに限定されるものではない。式中、Ｒｘは水素原子、ＣＨ_３、ＣＦ_３、又は、ＣＨ_２ＯＨを表す。

ラクトン構造を有する基、酸無水物基、又は酸イミド基（ｙ）としては、ラクトン構造を有する基が特に好ましい。
これらの基を含んだ繰り返し単位は、例えば、アクリル酸エステル及びメタクリル酸エステルによる繰り返し単位等の、樹脂の主鎖に直接この基が結合している繰り返し単位である。或いは、この繰り返し単位は、この基が連結基を介して樹脂の主鎖に結合している繰り返し単位であってもよい。或いは、この繰り返し単位は、この基を有する重合開始剤又は連鎖移動剤を重合時に用いて、樹脂の末端に導入されていてもよい。

ラクトン構造を有する基を有する繰り返し単位としては、例えば、先に樹脂（Ａ）の項で説明したラクトン構造を有する繰り返し単位と同様のものが挙げられる。
ラクトン構造を有する基、酸無水物基、又は酸イミド基を有する繰り返し単位の含有量は、疎水性樹脂中の全繰り返し単位を基準として、１〜１００モル％であることが好ましく、３〜９８モル％であることがより好ましく、５〜９５モル％であることが更に好ましい。

疎水性樹脂（Ｄ）に於ける、酸の作用により分解する基（ｚ）を有する繰り返し単位は、樹脂（Ａ）で挙げた酸分解性基を有する繰り返し単位と同様のものが挙げられる。酸の作用により分解する基（ｚ）を有する繰り返し単位が、フッ素原子及び珪素原子の少なくともいずれかを有していても良い。疎水性樹脂（Ｄ）に於ける、酸の作用により分解する基（ｚ）を有する繰り返し単位の含有量は、樹脂（Ｄ）中の全繰り返し単位に対し、１〜８０モル％が好ましく、より好ましくは１０〜８０モル％、更に好ましくは２０〜６０モル％である。

疎水性樹脂（Ｄ）は、更に、下記一般式（ＩＩＩ）で表される繰り返し単位を有していてもよい。

一般式（ＩＩＩ）に於いて、
Ｒ_ｃ３１は、水素原子、アルキル基（フッ素原子等で置換されていても良い）、シアノ基又は−ＣＨ_２−Ｏ−Ｒａｃ_２基を表す。式中、Ｒａｃ_２は、水素原子、アルキル基又はアシル基を表す。Ｒ_ｃ３１は、水素原子、メチル基、ヒドロキシメチル基、トリフルオロメチル基が好ましく、水素原子、メチル基が特に好ましい。
Ｒ_ｃ３２は、アルキル基、シクロアルキル基、アルケニル基、シクロアルケニル基又はアリール基を有する基を表す。これら基はフッ素原子、珪素原子を含む基で置換されていても良い。
Ｌ_ｃ３は、単結合又は２価の連結基を表す。

一般式（ＩＩＩ）に於ける、Ｒ_ｃ３２のアルキル基は、炭素数３〜２０の直鎖若しくは分岐状アルキル基が好ましい。
シクロアルキル基は、炭素数３〜２０のシクロアルキル基が好ましい。
アルケニル基は、炭素数３〜２０のアルケニル基が好ましい。
シクロアルケニル基は、炭素数３〜２０のシクロアルケニル基が好ましい。
アリール基は、炭素数６〜２０のアリール基が好ましく、フェニル基、ナフチル基がより好ましく、これらは置換基を有していてもよい。
Ｒ_ｃ３２は無置換のアルキル基又はフッ素原子で置換されたアルキル基が好ましい。
Ｌ_ｃ３の２価の連結基は、アルキレン基（好ましくは炭素数１〜５）、エーテル結合、フェニレン基、エステル結合（−ＣＯＯ−で表される基）が好ましい。
一般式（ＩＩＩ）により表される繰り返し単位の含有量は、疎水性樹脂中の全繰り返し単位を基準として、１〜１００モル％であることが好ましく、１０〜９０モル％であることがより好ましく、３０〜７０モル％であることが更に好ましい。

疎水性樹脂（Ｄ）は、更に、下記一般式（ＣＩＩ−ＡＢ）で表される繰り返し単位を有することも好ましい。

式（ＣＩＩ−ＡＢ）中、
Ｒ_ｃ１１’及びＲ_ｃ１２’は、各々独立に、水素原子、シアノ基、ハロゲン原子又はアルキル基を表す。
Ｚｃ’は、結合した２つの炭素原子（Ｃ−Ｃ）を含み、脂環式構造を形成するための原子団を表す。
一般式（ＣＩＩ−ＡＢ）により表される繰り返し単位の含有量は、疎水性樹脂中の全繰り返し単位を基準として、１〜１００モル％であることが好ましく、１０〜９０モル％であることがより好ましく、３０〜７０モル％であることが更に好ましい。

以下に一般式（ＩＩＩ）、（ＣＩＩ−ＡＢ）で表される繰り返し単位の具体例を以下に挙げるが、本発明はこれらに限定されない。式中、Ｒａは、Ｈ、ＣＨ_３、ＣＨ_２ＯＨ、ＣＦ_３又はＣＮを表す。

疎水性樹脂（Ｄ）がフッ素原子を有する場合、フッ素原子の含有量は、疎水性樹脂（Ｄ）の重量平均分子量に対し、５〜８０質量％であることが好ましく、１０〜８０質量％であることがより好ましい。また、フッ素原子を含む繰り返し単位は、疎水性樹脂（Ｄ）に含まれる全繰り返し単位中１０〜１００モル％であることが好ましく、３０〜１００モル％であることがより好ましい。
疎水性樹脂（Ｄ）が珪素原子を有する場合、珪素原子の含有量は、疎水性樹脂（Ｄ）の重量平均分子量に対し、２〜５０質量％であることが好ましく、２〜３０質量％であることがより好ましい。また、珪素原子を含む繰り返し単位は、疎水性樹脂（Ｄ）に含まれる全繰り返し単位中、１０〜１００モル％であることが好ましく、２０〜１００モル％であることがより好ましい。

疎水性樹脂（Ｄ）の標準ポリスチレン換算の重量平均分子量は、好ましくは１，０００〜１００，０００で、より好ましくは１，０００〜５０，０００、更により好ましくは２，０００〜１５，０００である。
また、疎水性樹脂（Ｄ）は、１種で使用してもよいし、複数併用してもよい。
疎水性樹脂（Ｄ）の組成物中の含有量は、本発明の組成物中の全固形分に対し、０．０１〜１０質量％が好ましく、０．０５〜８質量％がより好ましく、０．１〜５質量％が更に好ましい。

疎水性樹脂（Ｄ）は、樹脂（Ａ）同様、金属等の不純物が少ないのは当然のことながら、残留単量体やオリゴマー成分が０．０１〜５質量％であることが好ましく、より好ましくは０．０１〜３質量％、０．０５〜１質量％が更により好ましい。それにより、液中異物や感度等の経時変化のないレジスト組成物が得られる。また、解像度、レジスト形状、レジストパターンの側壁、ラフネスなどの点から、分子量分布（Ｍｗ／Ｍｎ、分散度ともいう）は、１〜５の範囲が好ましく、より好ましくは１〜３、更に好ましくは１〜２の範囲である。

疎水性樹脂（Ｄ）は、各種市販品を利用することもできるし、常法に従って（例えばラジカル重合）合成することができる。例えば、一般的合成方法としては、モノマー種及び開始剤を溶剤に溶解させ、加熱することにより重合を行う一括重合法、加熱溶剤にモノマー種と開始剤の溶液を１〜１０時間かけて滴下して加える滴下重合法などが挙げられ、滴下重合法が好ましい。
反応溶媒、重合開始剤、反応条件（温度、濃度等）、及び、反応後の精製方法は、樹脂（Ａ）で説明した内容と同様であるが、疎水性樹脂（Ｄ）の合成においては、反応の濃度が３０〜５０質量％であることが好ましい。

以下に疎水性樹脂（Ｄ）の具体例を示す。また、下記表１及び表２に、各樹脂における繰り返し単位のモル比（各繰り返し単位と左から順に対応）、重量平均分子量、分散度を示す。

［５］（Ｅ）塩基性化合物
本発明のレジスト組成物は、露光から加熱までの経時による性能変化を低減するために、（Ｅ）塩基性化合物を含有することが好ましい。
塩基性化合物としては、好ましくは、下記式（Ａ）〜（Ｅ）で示される構造を有する化合物を挙げることができる。

一般式（Ａ）と（Ｅ）において、
Ｒ^２００、Ｒ^２０１及びＲ^２０２は、同一でも異なってもよく、水素原子、アルキル基
（好ましくは炭素数１〜２０）、シクロアルキル基（好ましくは炭素数３〜２０）又はアリール基（炭素数６〜２０）を表し、ここで、Ｒ^２０１とＲ^２０２は、互いに結合して環を形成してもよい。Ｒ^２０３、Ｒ^２０４、Ｒ^２０５及びＲ^２０６は、同一でも異なってもよく、炭素数１〜２０個のアルキル基を表す。
上記アルキル基について、置換基を有するアルキル基としては、炭素数１〜２０のアミノアルキル基、炭素数１〜２０のヒドロキシアルキル基又は炭素数１〜２０のシアノアルキル基が好ましい。
これら一般式（Ａ）と（Ｅ）中のアルキル基は、無置換であることがより好ましい。

好ましい化合物として、グアニジン、アミノピロリジン、ピラゾール、ピラゾリン、ピペラジン、アミノモルホリン、アミノアルキルモルフォリン、ピペリジン等を挙げることができ、更に好ましい化合物として、イミダゾール構造、ジアザビシクロ構造、オニウムヒドロキシド構造、オニウムカルボキシレート構造、トリアルキルアミン構造、アニリン構造又はピリジン構造を有する化合物、水酸基及び／又はエーテル結合を有するアルキルアミン誘導体、水酸基及び／又はエーテル結合を有するアニリン誘導体等を挙げることができる。

イミダゾール構造を有する化合物としては、イミダゾール、２、４、５−トリフェニルイミダゾール、ベンズイミダゾール等が挙げられる。ジアザビシクロ構造を有する化合物としては、１、４−ジアザビシクロ［２，２，２］オクタン、１、５−ジアザビシクロ［４，３，０］ノナ−５−エン、１、８−ジアザビシクロ［５，４，０］ウンデカー７−エン等が挙げられる。オニウムヒドロキシド構造を有する化合物としては、トリアリールスルホニウムヒドロキシド、フェナシルスルホニウムヒドロキシド、２−オキソアルキル基を有するスルホニウムヒドロキシド、具体的にはトリフェニルスルホニウムヒドロキシド、トリス（ｔ−ブチルフェニル）スルホニウムヒドロキシド、ビス（ｔ−ブチルフェニル）ヨードニウムヒドロキシド、フェナシルチオフェニウムヒドロキシド、２−オキソプロピルチオフェニウムヒドロキシド等が挙げられる。オニウムカルボキシレート構造を有する化合物としては、オニウムヒドロキシド構造を有する化合物のアニオン部がカルボキシレートになったものであり、例えばアセテート、アダマンタンー１−カルボキシレート、パーフロロアルキルカルボキシレート等が挙げられる。トリアルキルアミン構造を有する化合物としては、トリ（ｎ−ブチル）アミン、トリ（ｎ−オクチル）アミン等を挙げることができる。アニリン構造を有する化合物としては、２，６−ジイソプロピルアニリン、Ｎ，Ｎ−ジメチルアニリン、Ｎ，Ｎ−ジブチルアニリン、Ｎ，Ｎ−ジヘキシルアニリン等を挙げることができる。水酸基及び／又はエーテル結合を有するアルキルアミン誘導体としては、エタノールアミン、ジエタノールアミン、トリエタノールアミン、トリス（メトキシエトキシエチル）アミン等を挙げることができる。水酸基及び／又はエーテル結合を有するアニリン誘導体としては、Ｎ，Ｎ−ビス（ヒドロキシエチル）アニリン等を挙げることができる。

好ましい塩基性化合物として、更に、フェノキシ基を有するアミン化合物、フェノキシ基を有するアンモニウム塩化合物、スルホン酸エステル基を有するアミン化合物及びスルホン酸エステル基を有するアンモニウム塩化合物を挙げることができる。
前記フェノキシ基を有するアミン化合物、フェノキシ基を有するアンモニウム塩化合物、スルホン酸エステル基を有するアミン化合物及びスルホン酸エステル基を有するアンモニウム塩化合物は、少なくとも１つのアルキル基が窒素原子に結合していることが好ましい。また、前記アルキル鎖中に、酸素原子を有し、オキシアルキレン基が形成されていることが好ましい。オキシアルキレン基の数は、分子内に１つ以上、好ましくは３〜９個、更に好ましくは４〜６個である。オキシアルキレン基の中でも−ＣＨ_２ＣＨ_２Ｏ−、−ＣＨ（ＣＨ_３）ＣＨ_２Ｏ−若しくは−ＣＨ_２ＣＨ_２ＣＨ_２Ｏ−の構造が好ましい。
前記フェノキシ基を有するアミン化合物、フェノキシ基を有するアンモニウム塩化合物、スルホン酸エステル基を有するアミン化合物及びスルホン酸エステル基を有するアンモニウム塩化合物の具体例としては、米国特許出願公開２００７／０２２４５３９号明細書の［００６６］に例示されている化合物（Ｃ１−１）〜（Ｃ３−３）が挙げられるが、これらに限定されるものではない。

また、塩基性化合物の１種として、酸の作用により脱離する基を有する含窒素有機化合物を用いることもできる。この化合物の例として、例えば、下記一般式（Ｆ）で表される化合物を挙げることができる。なお、下記一般式（Ｆ）で表される化合物は、酸の作用により脱離する基が脱離することによって、系中での実効的な塩基性を発現する。

一般式（Ｆ）において、Ｒ_ａは、独立に、水素原子、アルキル基、シクロアルキル基、アリール基又はアラルキル基を示す。また、ｎ＝２のとき、２つのＲ_ａは同じでも異なっていてもよく、２つのＲ_ａは相互に結合して、２価の複素環式炭化水素基（好ましくは炭素数２０以下）若しくはその誘導体を形成していてもよい。
Ｒ_ｂは、独立に水素原子、アルキル基、シクロアルキル基、アリール基又はアラルキル基を示す。但し、−Ｃ（Ｒ_ｂ）（Ｒ_ｂ）（Ｒ_ｂ）において、１つ以上のＲ_ｂが水素原子のとき、残りのＲ_ｂの少なくとも１つはシクロプロピル基又は１−アルコキシアルキル基である。
少なくとも２つのＲ_ｂは結合して脂環式炭化水素基、芳香族炭化水素基、複素環式炭化水素基若しくはその誘導体を形成していてもよい。
ｎは０〜２の整数を表し、ｍは１〜３の整数をそれぞれ表し、ｎ＋ｍ＝３である。

一般式（Ｆ）において、Ｒ_ａ及びＲ_ｂが示すアルキル基、シクロアルキル基、アリール基及びアラルキル基は、水酸基、シアノ基、アミノ基、ピロリジノ基、ピペリジノ基、モルホリノ基、オキソ基等の官能基、アルコキシ基、ハロゲン原子で置換されていてもよい。
前記Ｒのアルキル基、シクロアルキル基、アリール基又はアラルキル基（これらのアルキル基、シクロアルキル基、アリール基及びアラルキル基は、上記官能基、アルコキシ基、ハロゲン原子で置換されていてもよい）としては、
例えば、メタン、エタン、プロパン、ブタン、ペンタン、ヘキサン、ヘプタン、オクタン、ノナン、デカン、ウンデカン、ドデカン等の直鎖状、分岐状のアルカンに由来する基、これらのアルカンに由来する基を、例えば、シクロブチル基、シクロペンチル基、シクロヘキシル基等のシクロアルキル基の１種以上或いは１個以上で置換した基、
シクロブタン、シクロペンタン、シクロヘキサン、シクロヘプタン、シクロオクタン、ノルボルナン、アダマンタン、ノラダマンタン等のシクロアルカンに由来する基、これらのシクロアルカンに由来する基を、例えば、メチル基、エチル基、ｎ−プロピル基、ｉ−プロピル基、ｎ−ブチル基、２−メチルプロピル基、１−メチルプロピル基、ｔ−ブチル基等の直鎖状、分岐状のアルキル基の１種以上或いは１個以上で置換した基、
ベンゼン、ナフタレン、アントラセン等の芳香族化合物に由来する基、これらの芳香族化合物に由来する基を、例えば、メチル基、エチル基、ｎ−プロピル基、ｉ−プロピル基、ｎ−ブチル基、２−メチルプロピル基、１−メチルプロピル基、ｔ−ブチル基等の直鎖状、分岐状のアルキル基の１種以上或いは１個以上で置換した基、
ピロリジン、ピペリジン、モルホリン、テトラヒドロフラン、テトラヒドロピラン、インドール、インドリン、キノリン、パーヒドロキノリン、インダゾール、ベンズイミダゾール等の複素環化合物に由来する基、これらの複素環化合物に由来する基を直鎖状、分岐状のアルキル基或いは芳香族化合物に由来する基の１種以上或いは１個以上で置換した基、直鎖状、分岐状のアルカンに由来する基・シクロアルカンに由来する基をフェニル基、ナフチル基、アントラセニル基等の芳香族化合物に由来する基の１種以上或いは１個以上で置換した基等或いは前記の置換基が水酸基、シアノ基、アミノ基、ピロリジノ基、ピペリジノ基、モルホリノ基、オキソ基等の官能基で置換された基等が挙げられる。

また、前記Ｒ_ａが相互に結合して、形成する２価の複素環式炭化水素基（好ましくは炭素数１〜２０）若しくはその誘導体としては、例えば、ピロリジン、ピペリジン、モルホリン、１，４，５，６−テトラヒドロピリミジン、１，２，３，４−テトラヒドロキノリン、１，２，３，６−テトラヒドロピリジン、ホモピペラジン、４−アザベンズイミダゾール、ベンゾトリアゾール、５−アザベンゾトリアゾール、１Ｈ−１，２，３−トリアゾール、１，４，７−トリアザシクロノナン、テトラゾール、７−アザインドール、インダゾール、ベンズイミダゾール、イミダゾ［１，２−ａ］ピリジン、（１Ｓ，４Ｓ）−（＋）−２，５−ジアザビシクロ［２．２．１］ヘプタン、１，５，７−トリアザビシクロ［４．４．０］デック−５−エン、インドール、インドリン、１，２，３，４−テトラヒドロキノキサリン、パーヒドロキノリン、１，５，９−トリアザシクロドデカン等の複素環式化合物に由来する基、これらの複素環式化合物に由来する基を直鎖状、分岐状のアルカンに由来する基、シクロアルカンに由来する基、芳香族化合物に由来する基、複素環化合物に由来する基、水酸基、シアノ基、アミノ基、ピロリジノ基、ピペリジノ基、モルホリノ基、オキソ基等の官能基の１種以上或いは１個以上で置換した基等が挙げられる。

本発明における特に好ましい例を具体的に示すと、Ｎ−ｔ−ブトキシカルボニルジ−ｎ−オクチルアミン、Ｎ−ｔ−ブトキシカルボニルジ−ｎ−ノニルアミン、Ｎ−ｔ−ブトキシカルボニルジ−ｎ−デシルアミン、Ｎ−ｔ−ブトキシカルボニルジシクロヘキシルアミン、Ｎ−ｔ−ブトキシカルボニル−１−アダマンチルアミン、Ｎ−ｔ−ブトキシカルボニル−２−アダマンチルアミン、Ｎ−ｔ−ブトキシカルボニル−Ｎ−メチル−１−アダマンチルアミン、（Ｓ）−（−）−１−（ｔ−ブトキシカルボニル）−２−ピロリジンメタノール、（Ｒ）−（＋）−１−（ｔ−ブトキシカルボニル）−２−ピロリジンメタノール、Ｎ−ｔ−ブトキシカルボニル−４−ヒドロキシピペリジン、Ｎ−ｔ−ブトキシカルボニルピロリジン、Ｎ−ｔ−ブトキシカルボニルモルホリン、Ｎ−ｔ−ブトキシカルボニルピペラジン、Ｎ，Ｎ−ジ−ｔ−ブトキシカルボニル−１−アダマンチルアミン、Ｎ，Ｎ−ジ−ｔ−ブトキシカルボニル−Ｎ−メチル−１−アダマンチルアミン、Ｎ−ｔ−ブトキシカルボニル−４，４’−ジアミノジフェニルメタン、Ｎ，Ｎ’−ジ−ｔ−ブトキシカルボニルヘキサメチレンジアミン、Ｎ，Ｎ，Ｎ’Ｎ’−テトラ−ｔ−ブトキシカルボニルヘキサメチレンジアミン、Ｎ，Ｎ’−ジ−ｔ−ブトキシカルボニル−１，７−ジアミノヘプタン、Ｎ，Ｎ’−ジ−ｔ−ブトキシカルボニル−１，８−ジアミノオクタン、Ｎ，Ｎ’−ジ−ｔ−ブトキシカルボニル−１，９−ジアミノノナン、Ｎ，Ｎ’−ジ−ｔ−ブトキシカルボニル−１，１０−ジアミノデカン、Ｎ，Ｎ’−ジ−ｔ−ブトキシカルボニル−１，１２−ジアミノドデカン、Ｎ，Ｎ’−ジ−ｔ−ブトキシカルボニル−４，４’−ジアミノジフェニルメタン、Ｎ−ｔ−ブトキシカルボニルベンズイミダゾール、Ｎ−ｔ−ブトキシカルボニル−２−メチルベンズイミダゾール、Ｎ−ｔ−ブトキシカルボニル−２−フェニルベンズイミダゾール等が挙げられる。

上記一般式（Ｆ）で表される化合物は、市販のものを用いても、市販のアミンから、Ｐｒｏｔｅｃｔｉｖｅ Ｇｒｏｕｐｓ ｉｎ Ｏｒｇａｎｉｃ Ｓｙｎｔｈｅｓｉｓ 第四版等に記載の方法で合成してもよい。もっとも一般的な方法としては、例えば、特開２００９−１９９０２１号公報に記載の方法に準じて合成することができる。

塩基性化合物の分子量は、２５０〜２０００であることが好ましく、更に好ましくは４００〜１０００である。ＬＷＲのさらなる低減の観点からは、塩基性化合物の分子量は、４００以上であることが好ましく、５００以上であることがより好ましく、６００以上であることが更に好ましい。

これらの塩基性化合物は、単独であるいは２種以上一緒に用いられる。

塩基性化合物の使用量は、レジスト組成物の固形分を基準として、通常、０．００１〜１０質量％、好ましくは０．０１〜５質量％である。

酸発生剤と塩基性化合物の組成物中の使用割合は、酸発生剤／塩基性化合物（モル比）＝２．５〜３００であることが好ましい。即ち、感度、解像度の点からモル比が２．５以上が好ましく、露光後加熱処理までの経時でのレジストパターンの太りによる解像度の低下抑制の点から３００以下が好ましい。酸発生剤／塩基性化合物（モル比）は、より好ましくは５．０〜２００、更に好ましくは７．０〜１５０である。

［６］（Ｆ）界面活性剤
本発明のレジスト組成物は、更に界面活性剤を含有してもしなくても良く、含有する場合、フッ素及び／又はシリコン系界面活性剤（フッ素系界面活性剤、シリコン系界面活性剤、フッ素原子と珪素原子の両方を有する界面活性剤）のいずれか、あるいは２種以上を含有することがより好ましい。

本発明のレジスト組成物が界面活性剤を含有することにより、２５０ｎｍ以下、特に２２０ｎｍ以下の露光光源の使用時に、良好な感度及び解像度で、密着性及び現像欠陥の少ないレジストパターンを与えることが可能となる。
フッ素系及び／又はシリコン系界面活性剤として、米国特許出願公開第２００８／０２４８４２５号明細書の［０２７６］に記載の界面活性剤が挙げられ、例えばエフトップＥＦ３０１、ＥＦ３０３、（新秋田化成（株）製）、フロラードＦＣ４３０、４３１、４４３０（住友スリーエム（株）製）、メガファックＦ１７１、Ｆ１７３、Ｆ１７６、Ｆ１８９、Ｆ１１３、Ｆ１１０、Ｆ１７７、Ｆ１２０、Ｒ０８（大日本インキ化学工業（株）製）、サーフロンＳ−３８２、ＳＣ１０１、１０２、１０３、１０４、１０５、１０６（旭硝子（株）製）、トロイゾルＳ−３６６（トロイケミカル（株）製）、ＧＦ−３００、ＧＦ−１５０（東亜合成化学（株）製）、サーフロンＳ−３９３（セイミケミカル（株）製）、エフトップＥＦ１２１、ＥＦ１２２Ａ、ＥＦ１２２Ｂ、ＲＦ１２２Ｃ、ＥＦ１２５Ｍ、ＥＦ１３５Ｍ、ＥＦ３５１、ＥＦ３５２、ＥＦ８０１、ＥＦ８０２、ＥＦ６０１（（株）ジェムコ製）、ＰＦ６３６、ＰＦ６５６、ＰＦ６３２０、ＰＦ６５２０（ＯＭＮＯＶＡ社製）、ＦＴＸ−２０４Ｇ、２０８Ｇ、２１８Ｇ、２３０Ｇ、２０４Ｄ、２０８Ｄ、２１２Ｄ、２１８Ｄ、２２２Ｄ（（株）ネオス製）等である。またポリシロキサンポリマーＫＰ−３４１（信越化学工業（株）製）もシリコン系界面活性剤として用いることができる。

また、界面活性剤としては、上記に示すような公知のものの他に、テロメリゼーション法（テロマー法ともいわれる）若しくはオリゴメリゼーション法（オリゴマー法ともいわれる）により製造されたフルオロ脂肪族化合物から導かれたフルオロ脂肪族基を有する重合体を用いた界面活性剤を用いることが出来る。フルオロ脂肪族化合物は、特開２００２−９０９９１号公報に記載された方法によって合成することが出来る。
上記に該当する界面活性剤として、メガファックＦ１７８、Ｆ−４７０、Ｆ−４７３、Ｆ−４７５、Ｆ−４７６、Ｆ−４７２（大日本インキ化学工業（株）製）、Ｃ_６Ｆ_１３基を有するアクリレート（又はメタクリレート）と（ポリ（オキシアルキレン））アクリレート（又はメタクリレート）との共重合体、Ｃ_３Ｆ_７基を有するアクリレート（又はメタクリレート）と（ポリ（オキシエチレン））アクリレート（又はメタクリレート）と（ポリ（オキシプロピレン））アクリレート（又はメタクリレート）との共重合体等を挙げることができる。

また、本発明では、米国特許出願公開第２００８／０２４８４２５号明細書の［０２８０］に記載の、フッ素系及び／又はシリコン系界面活性剤以外の他の界面活性剤を使用することもできる。

これらの界面活性剤は単独で使用してもよいし、また、いくつかの組み合わせで使用してもよい。

レジスト組成物が界面活性剤を含有する場合、界面活性剤の使用量は、レジスト組成物全量（溶剤を除く）に対して、好ましくは０．０００１〜２質量％、より好ましくは０．０００５〜１質量％である。
一方、界面活性剤の添加量を、レジスト組成物全量（溶剤を除く）に対して、１０ｐｐｍ以下とすることで、疎水性樹脂の表面偏在性があがり、それにより、レジスト膜表面をより疎水的にすることができ、液浸露光時の水追随性を向上させることが出来る。

［７］（Ｇ）その他の添加剤
本発明におけるレジスト組成物は、カルボン酸オニウム塩を含有してもしなくても良い。このようなカルボン酸オニウム塩は、米国特許出願公開２００８／０１８７８６０号明細書［０６０５］〜［０６０６］に記載のものを挙げることができる

これらのカルボン酸オニウム塩は、スルホニウムヒドロキシド、ヨードニウムヒドロキシド、アンモニウムヒドロキシドとカルボン酸を適当な溶剤中酸化銀と反応させることによって合成できる。

レジスト組成物がカルボン酸オニウム塩を含有する場合、その含有量は、組成物の全固形分に対し、一般的には０．１〜２０質量％、好ましくは０．５〜１０質量％、更に好ましくは１〜７質量％である。
本発明のレジスト組成物には、必要に応じて更に染料、可塑剤、光増感剤、光吸収剤、アルカリ可溶性樹脂、溶解阻止剤及び現像液に対する溶解性を促進させる化合物（例えば、分子量１０００以下のフェノール化合物、カルボキシル基を有する脂環族、又は脂肪族化合物）等を含有させることができる。

このような分子量１０００以下のフェノール化合物は、例えば、特開平４−１２２９３８号、特開平２−２８５３１号、米国特許第４，９１６，２１０、欧州特許第２１９２９４等に記載の方法を参考にして、当業者において容易に合成することができる。
カルボキシル基を有する脂環族、又は脂肪族化合物の具体例としてはコール酸、デオキシコール酸、リトコール酸などのステロイド構造を有するカルボン酸誘導体、アダマンタンカルボン酸誘導体、アダマンタンジカルボン酸、シクロヘキサンカルボン酸、シクロヘキサンジカルボン酸などが挙げられるがこれらに限定されるものではない。

本発明のレジスト組成物の固形分濃度は、通常１．０〜１０質量％であり、好ましくは、２．０〜５．７質量％、更に好ましくは２．０〜５．３質量％である。固形分濃度を前記範囲とすることで、レジスト溶液を基板上に均一に塗布することができ、更にはラインエッジラフネスに優れたレジストパターンを形成することが可能になる。その理由は明らかではないが、恐らく、固形分濃度を１０質量％以下、好ましくは５．７質量％以下とすることで、レジスト溶液中での素材、特には光酸発生剤の凝集が抑制され、その結果として、均一なレジスト膜が形成できたものと考えられる。
固形分濃度とは、レジスト組成物の総重量に対する、溶剤を除く他のレジスト成分の重量の重量百分率である。

［８］パターン形成方法
本発明のパターン形成方法（ネガ型パターン形成方法）は、
（ア）化学増幅型レジスト組成物により膜（レジスト膜）を形成する工程、
（イ）該膜を露光する工程、及び
（ウ）有機溶剤を含む現像液を用いて現像する工程、
を少なくとも有する。
レジスト膜は、上記した本発明の化学増幅型レジスト組成物から形成されるものであり、より具体的には、基板上に形成されることが好ましい。本発明のパターン形成方法に於いて、レジスト組成物による膜を基板上に形成する工程、膜を露光する工程、及び現像工程は、一般的に知られている方法により行うことができる。
また、本発明は、上記パターン形成方法に供せられる化学増幅型レジスト組成物にも関する。すなわち、本発明は、上記樹脂（Ａ）と、上記化合物（Ｂ）とを含有する有機溶剤現像用化学増幅型レジスト組成物にも関する。ここで、有機溶剤現像用とは、少なくとも上記工程（ウ）に供される用途を意味する。

製膜後、露光工程の前に、前加熱工程（ＰＢ；Ｐｒｅｂａｋｅ）を含むことも好ましい。
また、露光工程の後かつ現像工程の前に、露光後加熱工程（ＰＥＢ；Ｐｏｓｔ Ｅｘｐｏｓｕｒｅ Ｂａｋｅ）を含むことも好ましい。
加熱温度はＰＢ、ＰＥＢ共に７０〜１２０℃で行うことが好ましく、８０〜１１０℃で行うことがより好ましい。
加熱時間は３０〜３００秒が好ましく、３０〜１８０秒がより好ましく、３０〜９０秒が更に好ましい。
加熱は通常の露光・現像機に備わっている手段で行うことができ、ホットプレート等を用いて行っても良い。
ベークにより露光部の反応が促進され、感度やパターンプロファイルが改善する。

本発明における露光装置に用いられる光源波長に制限は無いが、ＫｒＦエキシマレーザー波長（２４８ｎｍ）、ＡｒＦエキシマレーザー波長（１９３ｎｍ）、Ｆ_２エキシマレーザー波長（１５７ｎｍ）等を適用できる。

また、本発明の露光を行う工程においては液浸露光方法を適用することができる。
液浸露光方法とは、解像力を高める技術として、投影レンズと試料の間に高屈折率の液体（以下、「液浸液」ともいう）で満たし露光する技術である。
前述したように、この「液浸の効果」はλ_０を露光光の空気中での波長とし、ｎを空気に対する液浸液の屈折率、θを光線の収束半角としＮＡ_０＝ｓｉｎθとすると、液浸した場合、解像力及び焦点深度は次式で表すことができる。ここで、ｋ_１及びｋ_２はプロセスに関係する係数である。
（解像力）＝ｋ_１・（λ_０／ｎ）／ＮＡ_０
（焦点深度）＝±ｋ_２・（λ_０／ｎ）／ＮＡ_０ ^２
すなわち、液浸の効果は波長が１／ｎの露光波長を使用するのと等価である。言い換えれば、同じＮＡの投影光学系の場合、液浸により、焦点深度をｎ倍にすることができる。これは、あらゆるパターン形状に対して有効であり、更に、現在検討されている位相シフト法、変形照明法などの超解像技術と組み合わせることが可能である。

液浸露光を行う場合には、（１）基板上に膜を形成した後、露光する工程の前に、及び／又は（２）液浸液を介して膜に露光する工程の後、膜を加熱する工程の前に、膜の表面を水系の薬液で洗浄する工程を実施してもよい。

液浸液は、露光波長に対して透明であり、かつ膜上に投影される光学像の歪みを最小限に留めるよう、屈折率の温度係数ができる限り小さい液体が好ましいが、特に露光光源がＡｒＦエキシマレーザー（波長；１９３ｎｍ）である場合には、上述の観点に加えて、入手の容易さ、取り扱いのし易さといった点から水を用いるのが好ましい。

水を用いる場合、水の表面張力を減少させるとともに、界面活性力を増大させる添加剤（液体）を僅かな割合で添加しても良い。この添加剤はウエハー上のレジスト層を溶解させず、かつレンズ素子の下面の光学コートに対する影響が無視できるものが好ましい。
このような添加剤としては、例えば、水とほぼ等しい屈折率を有する脂肪族系のアルコールが好ましく、具体的にはメチルアルコール、エチルアルコール、イソプロピルアルコール等が挙げられる。水とほぼ等しい屈折率を有するアルコールを添加することにより、水中のアルコール成分が蒸発して含有濃度が変化しても、液体全体としての屈折率変化を極めて小さくできるといった利点が得られる。

一方で、１９３ｎｍ光に対して不透明な物質や屈折率が水と大きく異なる不純物が混入した場合、レジスト上に投影される光学像の歪みを招くため、使用する水としては、蒸留水が好ましい。更にイオン交換フィルター等を通して濾過を行った純水を用いてもよい。

本発明において膜を形成する基板は特に限定されるものではなく、シリコン、ＳｉＮ、ＳｉＯ_２やＳｉＮ等の無機基板、ＳＯＧ等の塗布系無機基板等、ＩＣ等の半導体製造工程、液晶、サーマルヘッド等の回路基板の製造工程、更にはその他のフォトファブリケーションのリソグラフィー工程で一般的に用いられる基板を用いることができる。更に、必要に応じて有機反射防止膜を膜と基板の間に形成させても良い。

本発明のパターン形成方法が、アルカリ現像液を用いて現像する工程を更に有する場合、アルカリ現像液としては、例えば、水酸化ナトリウム、水酸化カリウム、炭酸ナトリウム、ケイ酸ナトリウム、メタケイ酸ナトリウム、アンモニア水等の無機アルカリ類、エチルアミン、ｎ−プロピルアミン等の第一アミン類、ジエチルアミン、ジ−ｎ−ブチルアミン等の第二アミン類、トリエチルアミン、メチルジエチルアミン等の第三アミン類、ジメチルエタノールアミン、トリエタノールアミン等のアルコールアミン類、テトラメチルアンモニウムヒドロキシド、テトラエチルアンモニウムヒドロキシド等の第四級アンモニウム塩、ピロール、ピヘリジン等の環状アミン類等のアルカリ性水溶液を使用することができる。
更に、上記アルカリ性水溶液にアルコール類、界面活性剤を適当量添加して使用することもできる。
アルカリ現像液のアルカリ濃度は、通常０．１〜２０質量％である。
アルカリ現像液のｐＨは、通常１０．０〜１５．０である。
特に、テトラメチルアンモニウムヒドロキシドの２．３８％質量の水溶液が望ましい。

アルカリ現像の後に行うリンス処理におけるリンス液としては、純水を使用し、界面活性剤を適当量添加して使用することもできる。

有機溶剤を含有する現像液を用いて現像する工程における当該現像液（以下、有機系現像液とも言う）としては、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、アミド系溶剤、エーテル系溶剤等の極性溶剤及び炭化水素系溶剤を用いることができる。
ケトン系溶剤としては、例えば、１−オクタノン、２−オクタノン、１−ノナノン、２−ノナノン、アセトン、４−ヘプタノン、１−ヘキサノン、２−ヘキサノン、ジイソブチルケトン、シクロヘキサノン、メチルシクロヘキサノン、フェニルアセトン、メチルエチルケトン、メチルイソブチルケトン、アセチルアセトン、アセトニルアセトン、イオノン、ジアセトニルアルコール、アセチルカービノール、アセトフェノン、メチルナフチルケトン、イソホロン、プロピレンカーボネート等を挙げることができる。
エステル系溶剤としては、例えば、酢酸メチル、酢酸ブチル、酢酸エチル、酢酸イソプロピル、酢酸アミル、プロピレングリコールモノメチルエーテルアセテート、エチレングリコールモノエチルエーテルアセテート、ジエチレングリコールモノブチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、エチルー３−エトキシプロピオネート、３−メトキシブチルアセテート、３−メチル−３−メトキシブチルアセテート、蟻酸メチル、蟻酸エチル、蟻酸ブチル、蟻酸プロピル、乳酸エチル、乳酸ブチル、乳酸プロピル等を挙げることができる。
アルコール系溶剤としては、例えば、メチルアルコール、エチルアルコール、ｎ−プロピルアルコール、イソプロピルアルコール、ｎ−ブチルアルコール、ｓｅｃ−ブチルアルコール、ｔｅｒｔ−ブチルアルコール、イソブチルアルコール、ｎ−ヘキシルアルコール、ｎ−ヘプチルアルコール、ｎ−オクチルアルコール、ｎ−デカノール等のアルコールや、エチレングリコール、ジエチレングリコール、トリエチレングリコール等のグリコール系溶剤や、エチレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールモノエチルエーテル、ジエチレングリコールモノメチルエーテル、トリエチレングリコールモノエチルエーテル、メトキシメチルブタノール等のグリコールエーテル系溶剤等を挙げることができる。
エーテル系溶剤としては、例えば、上記グリコールエーテル系溶剤の他、ジオキサン、テトラヒドロフラン等が挙げられる。
アミド系溶剤としては、例えば、Ｎ−メチル−２−ピロリドン、Ｎ，Ｎ−ジメチルアセトアミド、Ｎ，Ｎ−ジメチルホルムアミド、ヘキサメチルホスホリックトリアミド、１，３−ジメチル−２−イミダゾリジノン等が使用できる。
炭化水素系溶剤としては、例えば、トルエン、キシレン等の芳香族炭化水素系溶剤、ペンタン、ヘキサン、オクタン、デカン等の脂肪族炭化水素系溶剤が挙げられる。
上記の溶剤は、複数混合してもよいし、上記以外の溶剤や水と混合し使用してもよい。但し、本発明の効果を十二分に奏するためには、現像液全体としての含水率が１０質量％未満であることが好ましく、実質的に水分を含有しないことがより好ましい。
すなわち、有機系現像液に対する有機溶剤の使用量は、現像液の全量に対して、９０質量％以上１００質量％以下であることが好ましく、９５質量％以上１００質量％以下であることが好ましい。
特に、有機系現像液は、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、アミド系溶剤及びエーテル系溶剤からなる群より選択される少なくとも１種類の有機溶剤を含有する現像液であるのが好ましい。

有機系現像液の蒸気圧は、２０℃に於いて、５ｋＰａ以下が好ましく、３ｋＰａ以下が更に好ましく、２ｋＰａ以下が特に好ましい。有機系現像液の蒸気圧を５ｋＰａ以下にすることにより、現像液の基板上あるいは現像カップ内での蒸発が抑制され、ウェハ面内の温度均一性が向上し、結果としてウェハ面内の寸法均一性が良化する。
５ｋＰａ以下の蒸気圧を有する具体的な例としては、１−オクタノン、２−オクタノン、１−ノナノン、２−ノナノン、４−ヘプタノン、２−ヘキサノン、ジイソブチルケトン、シクロヘキサノン、メチルシクロヘキサノン、フェニルアセトン、メチルイソブチルケトン等のケトン系溶剤、酢酸ブチル、酢酸アミル、プロピレングリコールモノメチルエーテルアセテート、エチレングリコールモノエチルエーテルアセテート、ジエチレングリコールモノブチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、エチル−３−エトキシプロピオネート、３−メトキシブチルアセテート、３−メチル−３−メトキシブチルアセテート、蟻酸ブチル、蟻酸プロピル、乳酸エチル、乳酸ブチル、乳酸プロピル等のエステル系溶剤、ｎ−プロピルアルコール、イソプロピルアルコール、ｎ−ブチルアルコール、ｓｅｃ−ブチルアルコール、ｔｅｒｔ−ブチルアルコール、イソブチルアルコール、ｎ−ヘキシルアルコール、ｎ−ヘプチルアルコール、ｎ−オクチルアルコール、ｎ−デカノール等のアルコール系溶剤、エチレングリコール、ジエチレングリコール、トリエチレングリコール等のグリコール系溶剤や、エチレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールモノエチルエーテル、ジエチレングリコールモノメチルエーテル、トリエチレングリコールモノエチルエーテル、メトキシメチルブタノール等のグリコールエーテル系溶剤、テトラヒドロフラン等のエーテル系溶剤、Ｎ−メチル−２−ピロリドン、Ｎ，Ｎ−ジメチルアセトアミド、Ｎ，Ｎ−ジメチルホルムアミドのアミド系溶剤、トルエン、キシレン等の芳香族炭化水素系溶剤、オクタン、デカン等の脂肪族炭化水素系溶剤が挙げられる。
特に好ましい範囲である２ｋＰａ以下の蒸気圧を有する具体的な例としては、１−オクタノン、２−オクタノン、１−ノナノン、２−ノナノン、４−ヘプタノン、２−ヘキサノン、ジイソブチルケトン、シクロヘキサノン、メチルシクロヘキサノン、フェニルアセトン等のケトン系溶剤、酢酸ブチル、酢酸アミル、プロピレングリコールモノメチルエーテルアセテート、エチレングリコールモノエチルエーテルアセテート、ジエチレングリコールモノブチルエーテルアセテート、ジエチレングリコールモノエチルエーテルアセテート、エチル−３・エトキシプロピオネート、３−メトキシブチルアセテート、３−メチル−３−メトキシブチルアセテート、乳酸エチル、乳酸ブチル、乳酸プロピル等のエステル系溶剤、ｎ−ブチルアルコール、ｓｅｃ−ブチルアルコール、ｔｅｒｔ−ブチルアルコール、イソブチルアルコール、ｎ−ヘキシルアルコール、ｎ−ヘプチルアルコール、ｎ−オクチルアルコール、ｎ−デカノール等のアルコール系溶剤、エチレングリコール、ジエチレングリコール、トリエチレングリコール等のグリコール系溶剤や、エチレングリコールモノメチルエーテル、プロピレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、プロピレングリコールモノエチルエーテル、ジエチレングリコールモノメチルエーテル、トリエチレングリコールモノエチルエーテル、メトキシメチルブタノール等のグリコールエーテル系溶剤、Ｎ−メチル−２−ピロリドン、Ｎ，Ｎ−ジメチルアセトアミド、Ｎ，Ｎ−ジメチルホルムアミドのアミド系溶剤、キシレン等の芳香族炭化水素系溶剤、オクタン、デカン等の脂肪族炭化水素系溶剤が挙げられる。

有機系現像液には、必要に応じて界面活性剤を適当量添加することができる。
界面活性剤としては特に限定されないが、例えば、イオン性や非イオン性のフッ素系及び／又はシリコン系界面活性剤等を用いることができる。これらのフッ素及び／又はシリコン系界面活性剤として、例えば特開昭６２−３６６６３号公報、特開昭６１−２２６７４６号公報、特開昭６１−２２６７４５号公報、特開昭６２−１７０９５０号公報、特開昭６３−３４５４０号公報、特開平７−２３０１６５号公報、特開平８−６２８３４号公報、特開平９−５４４３２号公報、特開平９−５９８８号公報、米国特許第５４０５７２０号明細書、同５３６０６９２号明細書、同５５２９８８１号明細書、同５２９６３３０号明細書、同５４３６０９８号明細書、同５５７６１４３号明細書、同５２９４５１１号明細書、同５８２４４５１号明細書記載の界面活性剤を挙げることができ、好ましくは、非イオン性の界面活性剤である。非イオン性の界面活性剤としては特に限定されないが、フッ素系界面活性剤又はシリコン系界面活性剤を用いることが更に好ましい。
界面活性剤の使用量は現像液の全量に対して、通常０．００１〜５質量％、好ましくは０．００５〜２質量％、更に好ましくは０．０１〜０．５質量％である。

現像方法としては、たとえば、現像液が満たされた槽中に基板を一定時間浸漬する方法（ディップ法）、基板表面に現像液を表面張力によって盛り上げて一定時間静止することで現像する方法（パドル法）、基板表面に現像液を噴霧する方法（スプレー法）、一定速度で回転している基板上に一定速度で現像液吐出ノズルをスキャンしながら現像液を吐出しつづける方法（ダイナミックディスペンス法）などを適用することができる。
上記各種の現像方法が、現像装置の現像ノズルから現像液をレジスト膜に向けて吐出する工程を含む場合、吐出される現像液の吐出圧（吐出される現像液の単位面積あたりの流速）は好ましくは２ｍＬ／ｓｅｃ／ｍｍ^２以下、より好ましくは１．５ｍＬ／ｓｅｃ／ｍｍ^２以下、更に好ましくは１ｍＬ／ｓｅｃ／ｍｍ^２以下である。流速の下限は特に無いが、スループットを考慮すると０．２ｍＬ／ｓｅｃ／ｍｍ^２以上が好ましい。
吐出される現像液の吐出圧を上記の範囲とすることにより、現像後のレジスト残渣に由来するパターンの欠陥を著しく低減することができる。
このメカニズムの詳細は定かではないが、恐らくは、吐出圧を上記範囲とすることで、現像液がレジスト膜に与える圧力が小さくなり、レジスト膜・レジストパターンが不用意に削られたり崩れたりすることが抑制されるためと考えられる。
なお、現像液の吐出圧（ｍＬ／ｓｅｃ／ｍｍ^２）は、現像装置中の現像ノズル出口における値である。

現像液の吐出圧を調整する方法としては、例えば、ポンプなどで吐出圧を調整する方法や、加圧タンクからの供給で圧力を調整することで変える方法などを挙げることができる。

また、有機溶剤を含む現像液を用いて現像する工程の後に、他の溶媒に置換しながら、現像を停止する工程を実施してもよい。

有機溶剤を含む現像液を用いて現像する工程の後には、リンス液を用いて洗浄する工程を含むことが好ましい。

有機溶剤を含む現像液を用いて現像する工程の後のリンス工程に用いるリンス液としては、レジストパターンを溶解しなければ特に制限はなく、一般的な有機溶剤を含む溶液を使用することができる。前記リンス液としては、炭化水素系溶剤、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、アミド系溶剤及びエーテル系溶剤からなる群より選択される少なくとも１種類の有機溶剤を含有するリンス液を用いることが好ましい。
炭化水素系溶剤、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、アミド系溶剤及びエーテル系溶剤の具体例としては、有機溶剤を含む現像液において説明したものと同様のものを挙げることができる。
有機溶剤を含む現像液を用いて現像する工程の後に、より好ましくは、ケトン系溶剤、エステル系溶剤、アルコール系溶剤、アミド系溶剤からなる群より選択される少なくとも１種類の有機溶剤を含有するリンス液を用いて洗浄する工程を行い、更に好ましくは、アルコール系溶剤又はエステル系溶剤を含有するリンス液を用いて洗浄する工程を行い、特に好ましくは、１価アルコールを含有するリンス液を用いて洗浄する工程を行い、最も好ましくは、炭素数５以上の１価アルコールを含有するリンス液を用いて洗浄する工程を行う。
ここで、リンス工程で用いられる１価アルコールとしては、直鎖状、分岐状、環状の１価アルコールが挙げられ、具体的には、１−ブタノール、２−ブタノール、３−メチル−１−ブタノール、ｔｅｒｔ―ブチルアルコール、１−ペンタノール、２−ペンタノール、１−ヘキサノール、４−メチルー２−ペンタノール、１−ヘプタノール、１−オクタノール、２−ヘキサノール、シクロペンタノール、２−ヘプタノール、２−オクタノール、３−ヘキサノール、３−ヘプタノール、３−オクタノール、４−オクタノールなどを用いることができ、特に好ましい炭素数５以上の１価アルコールとしては、１−ヘキサノール、２−ヘキサノール、４−メチルー２−ペンタノール、１−ペンタノール、３−メチル−１−ブタノールなどを用いることができる。

前記各成分は、複数混合してもよいし、上記以外の有機溶剤と混合し使用してもよい。

リンス液中の含水率は、１０質量％以下が好ましく、より好ましくは５質量％以下、特に好ましくは３質量％以下である。含水率を１０質量％以下にすることで、良好な現像特性を得ることができる。

有機溶剤を含む現像液を用いて現像する工程の後に用いるリンス液の蒸気圧は、２０℃に於いて０．０５ｋＰａ以上、５ｋＰａ以下が好ましく、０．１ｋＰａ以上、５ｋＰａ以下が更に好ましく、０．１２ｋＰａ以上、３ｋＰａ以下が最も好ましい。リンス液の蒸気圧を０．０５ｋＰａ以上、５ｋＰａ以下にすることにより、ウェハ面内の温度均一性が向上し、更にはリンス液の浸透に起因した膨潤が抑制され、ウェハ面内の寸法均一性が良化する。

リンス液には、界面活性剤を適当量添加して使用することもできる。
リンス工程においては、有機溶剤を含む現像液を用いる現像を行ったウェハを前記の有機溶剤を含むリンス液を用いて洗浄処理する。洗浄処理の方法は特に限定されないが、たとえば、一定速度で回転している基板上にリンス液を吐出しつづける方法（回転塗布法）、リンス液が満たされた槽中に基板を一定時間浸漬する方法（ディップ法）、基板表面にリンス液を噴霧する方法（スプレー法）、などを適用することができ、この中でも回転塗布方法で洗浄処理を行い、洗浄後に基板を２０００ｒｐｍ〜４０００ｒｐｍの回転数で回転させ、リンス液を基板上から除去することが好ましい。また、リンス工程の後に加熱工程（Ｐｏｓｔ Ｂａｋｅ）を含むことも好ましい。ベークによりパターン間及びパターン内部に残留した現像液及びリンス液が除去される。リンス工程の後の加熱工程は、通常４０〜１６０℃、好ましくは７０〜９５℃で、通常１０秒〜３分、好ましくは３０秒から９０秒間行う。

以下、実施例により本発明を説明するが、本発明は、これらに限定されるものではない。
合成例１ 樹脂（Ａ）の合成
・樹脂（Ａ−１）の合成
窒素気流下、シクロヘキサノン４０ｇを３つ口フラスコに入れ、これを８０℃に加熱した（溶剤１）。下記繰り返し単位に対応するモノマーをそれぞれモル比３５／２０／２５／２０の割合でシクロヘキサノンに溶解し、２２質量％のモノマー溶液（４００ｇ）を調製した。更に、重合開始剤Ｖ−６０１（和光純薬工業製）をモノマーに対し７．２ｍｏｌ％を加え、溶解させた溶液を、上記溶剤１に対して６時間かけて滴下した。滴下終了後、更に８０℃で２時間反応させた。反応液を放冷後ヘプタン３６００ｍｌ／酢酸エチル４００ｍｌに注ぎ、析出した粉体をろ取、乾燥すると、樹脂（Ａ−１）が７４ｇ得られた。ＮＭＲから求めたポリマー組成比は３５／２０／２５／２０であった。また、得られた樹脂（Ａ−１）の重量平均分子量は、１０５００、分散度（Ｍｗ／Ｍｎ）は、１．６６であった。

合成例２ 疎水性樹脂１の合成
下記繰り返し単位に対応するモノマーを各々１５／８５の割合（モル比）で仕込み、プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）に溶解し、固形分濃度１５質量％の溶液４５０ｇを調製した。この溶液に和光純薬製重合開始剤Ｖ−６０を１ｍｏｌ％加え、これを窒素雰囲気下、６時間かけて、１００℃に加熱したＰＧＭＥＡ５０ｇに滴下した。滴下終了後、反応液を２時間撹拌した。反応終了後、反応液を室温まで冷却し、メタノール５Ｌに晶析、析出した白色粉体を濾取し、目的物である疎水性樹脂１を回収した。

ＮＭＲから求めたポリマー組成比は１５／８５であった。また、ＧＰＣ測定により求めた標準ポリスチレン換算の重量平均分子量は４５００、分散度１．４４であった。

各繰り返し単位に対応するモノマーを、所望の組成比（モル比）となるように使用した以外は、上記合成例１及び２と同様にして、樹脂（Ａ−２）〜（Ａ−９）、（Ａ−１’）、（ＣＡ−１）、（ＣＡ−１’）、（ＣＡ−２）、（ＣＡ−３）、疎水性樹脂２〜８を合成した。

以下、上記した樹脂（Ａ−１）〜（Ａ−９）、（Ａ−１’）、（ＣＡ−１）、（ＣＡ−１’）、（ＣＡ−２）、（ＣＡ−３）、疎水性樹脂１〜８の構造を示す。また、樹脂（Ａ−１）〜（Ａ−９）、（Ａ−１’）、（ＣＡ−１）、（ＣＡ−１’）、（ＣＡ−２）、（ＣＡ−３）、疎水性樹脂１〜８の組成比（モル比）、重量平均分子量、分散度を、表３に示す。

合成例３ 酸発生剤（ＰＡＧ−１０）の合成
ＷＯ２００８／１５３１１０Ａ１の［０３８２］〜［０３８５］に準じて、酸発生剤（ＰＡＧ−１０）を合成した。

同様にして、下式の光酸発生剤（ＰＡＧ−１）〜（ＰＡＧ−９）、（ＰＡＧ−１１）及び（ＰＡＧ−１２）を合成した。

＜レジスト組成物の調製＞
下記表４に示す成分を表４に示す溶剤に溶解させ、それぞれを０．０３μｍのポアサイズを有するポリエチレンフィルターでろ過して、実施例１〜１０、比較例１〜４のレジスト組成物を調製した。

表４における略号は、次の通りである。

Ｎ−１〜Ｎ−８：各々下記化合物を示す。

ＡＤ−１及びＡＤ−２：各々下記化合物を示す。

Ｗ−１：メガファックＦ１７６（ＤＩＣ株式会社製）（フッ素系）
Ｗ−２：メガファックＲ０８（ＤＩＣ株式会社製）（フッ素及びシリコン系）
Ｗ−３：ポリシロキサンポリマーＫＰ−３４１（信越化学工業（株）製）（シリコン系）
Ｗ−４：トロイゾルＳ−３６６（トロイケミカル（株）製）
Ｗ−５：ＫＨ−２０（旭化成（株）製）
Ｗ−６：ＰｏｌｙＦｏｘ^ＴＭ ＰＦ−６３２０（ＯＭＮＯＶＡ ｓｏｌｕｔｉｏｎ ｉｎｃ．製）（フッ素系）

ａ群
ＳＬ−１：プロピレングリコールモノメチルエーテルアセテート（ＰＧＭＥＡ）
ＳＬ−２：プロピレングリコールモノメチルエーテルプロピオネート
ＳＬ−３：２−ヘプタノン
ｂ群
ＳＬ−４：乳酸エチル
ＳＬ−５：プロピレングリコールモノメチルエーテル（ＰＧＭＥ）
ＳＬ−６：シクロヘキサノン
ｃ群
ＳＬ−７：γ−ブチロラクトン
ＳＬ−８：プロピレンカーボネート

調製したレジスト組成物を用い、下記の方法でレジストパターンを形成した。

実施例１
シリコンウエハ上に有機反射防止膜ＡＲＣ２９ＳＲ（日産化学社製）を塗布し、２０５℃で、６０秒間ベークを行い、膜厚８６ｎｍの反射防止膜を形成した。その上に実施例１のレジスト組成物を塗布し１００℃で、６０秒間ベーク（ＰＢ）を行い、膜厚１００ｎｍのレジスト膜を形成した。得られたウエハをＡｒＦエキシマレーザー液浸スキャナー（ＡＳＭＬ社製 ＸＴ１７００ｉ、ＮＡ１．２０、Ｃ−Ｑｕａｄ、アウターシグマ０．９８１、インナーシグマ０．８９５、ＸＹ偏向）を用い、線幅５０ｎｍの１：１ラインアンドスペースパターンの６％ハーフトーンマスクを介して、パターン露光を行った。液浸液としては超純水を用いた。その後１００℃で、６０秒間加熱（ＰＥＢ）した後、現像液（酢酸ブチル）を６０秒間パドルして現像し、リンス液（４−メチル−２−ペンタノール）で３０秒間パドルしてリンスした後、４０００ｒｐｍの回転数で３０秒間ウエハを回転させた後に、９０℃で６０秒間ベークを行うことにより、線幅５０ｎｍの１：１ラインアンドスペースのレジストパターンを得た。

実施例２〜１０、比較例１〜４
表４に記載のレジスト組成物を採用した以外は、実施例１の方法と同様にして、線幅５０ｎｍの１：１ラインアンドスペースのレジストパターンを得た。

＜評価方法＞
〔ウエハ上レジスト面内のパターン線幅均一性：ＣＤＵ〕
上記実施例及び比較例の各々で作製したウェハ上レジストのパターンの線幅を、ウェハ上レジスト全面に渡ってランダムに５０ポイント測定し、標準偏差（σ）を求め、その線幅のバラツキを、３σとして算出した（ｎｍ）。この値が小さいほどウェハ上レジスト面内のパターン線幅均一性が良好であることを示す。

〔感度の現像時間依存性〕
得られたパターンを走査型電子顕微鏡（ＳＥＭ（株）日立製作所Ｓ−９３８０ＩＩ）により線幅を観察し、線幅５０ｎｍの１：１のラインアンドスペースのレジストパターンを解像する時の照射エネルギーを感度（Ｅｏｐｔ）とした。
現像時間を１２０秒にした他は同様に感度（Ｅｏｐｔ）を算出し、現像時間６０秒におけるＥｏｐｔと現像時間１２０秒におけるＥｏｐｔとの差、すなわち、感度の変動（｜ΔＥｏｐｔ｜）から、感度の変動率（｜ΔＥｏｐｔ／Ｅｏｐｔ｜）を算出し、比較例１を１００とした時の相対値にて評価した。値が小さい方が感度の変動が小さく、感度の現像時間依存性が良好であり、現像プロセスラチチュードが大きいことを意味する。

表５から明らかなように、アルコール性水酸基を有する繰り返し単位が３５モル％に満たない樹脂を使用する比較例１〜４は、ＣＤＵ及び感度の現像時間依存性のいずれにも劣ることが分かる。
一方、アルコール性水酸基を有する繰り返し単位を３５モル％以上含有する樹脂を使用したレジスト組成物を、有機溶剤を含む現像液によって現像した実施例１〜１０は、ＣＤＵ、感度の現像時間依存性のいずれにも優れていることが分かる。
また、アルコール性水酸基を有する繰り返し単位を４０モル％以上含有する実施例２、４〜６、８及び１０は、ＣＤＵを損なうことなく、特に感度の現像時間依存性に優れていることが分かる。
更に、酸分解性基を有する繰り返し単位を５０モル％以上含有する実施例３、５〜７及び９は、感度の現像時間依存性を劣化させることなく、特にＣＤＵに優れていることが分かる。
更にまた、実施例１と９との比較から、アルコール性水酸基又は酸分解性基を有する繰り返し単位以外の繰り返し単位であるラクトン構造を有する繰り返し単位の含有量を１５モル％以下とし、酸分解性基を有する繰り返し単位を５０モル％以上とすることにより、ＣＤＵ、感度の現像時間依存性のいずれにも特に優れることが分かる。
なお、実施例１〜１０について、現像液を、酢酸ブチルから、メチルアミルケトン、２−エトキシプロピオン酸エチルにそれぞれ変更した場合についても同様に、ＣＤＵ、感度の現像時間依存性のいずれにも優れる結果が得られた。

Claims (17)

1. （ア）（Ａ）樹脂中の全繰り返し単位に対して、アルコール性水酸基を有する繰り返し単位を３５モル％以上含有し、かつ酸の作用により極性が増大して有機溶剤を含む現像液に対する溶解性が減少する樹脂と、（Ｂ）活性光線又は放射線の照射により酸を発生する化合物とを含有する化学増幅型レジスト組成物によって膜を形成する工程、
   （イ）該膜を露光する工程、及び
   （ウ）有機溶剤を含む現像液を用いて現像する工程
   を含み、形成されるパターンがネガ型である、パターン形成方法。
2. 前記有機溶剤を含む現像液における有機溶剤の含有量が、前記現像液の全量に対して、９０質量％以上１００質量％以下である、請求項１に記載のパターン形成方法。
3. 前記樹脂（Ａ）中の全繰り返し単位に対して、前記アルコール性水酸基を有する繰り返し単位の含有量が４０モル％以上である、請求項１又は２に記載のパターン形成方法。
4. 前記樹脂（Ａ）が、酸の作用により分解し、極性基を生じる基を有する繰り返し単位を有する、請求項１〜３のいずれか１項に記載のパターン形成方法。
5. 前記酸の作用により分解し、極性基を生じる基を有する繰り返し単位の含有量が、前記樹脂（Ａ）中の全繰り返し単位に対して５０モル％以上である、請求項４に記載のパターン形成方法。
6. 前記樹脂（Ａ）が、ラクトン構造を有する繰り返し単位を更に含有する、請求項１〜５のいずれか１項に記載のパターン形成方法。
7. 前記樹脂（Ａ）中の全繰り返し単位に対して、前記アルコール性水酸基を有する繰り返し単位及び前記酸の作用により分解し、極性基を生じる基を有する繰り返し単位のいずれにも相当しない繰り返し単位の含有量が１５モル％以下である、請求項４〜６のいずれか１項に記載のパターン形成方法。
8. 前記アルコール性水酸基を有する繰り返し単位が、酸の作用により分解し、極性基を生じる基を有しない繰り返し単位である、請求項３〜７のいずれか１項に記載のパターン形成方法。
9. 請求項１に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
10. 請求項２に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
11. 請求項３に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
12. 請求項４に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
13. 請求項５に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
14. 請求項６に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
15. 請求項７に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
16. 請求項８に記載のパターン形成方法に供せられる化学増幅型レジスト組成物。
17. 請求項９〜１６のいずれか１項に記載の化学増幅型レジスト組成物により形成されるレジスト膜。
