Abstract

【課題】安定性に優れた触媒として用いることが可能な芳香族アミン変性物の提供。
【解決手段】式（１）で表される芳香族アミン化合物の重合体及び金属成分を含有する組成物に、加熱、放射線照射及び放電よりなる群から選ばれる処理を施して得られる芳香族アミン変性物であって、前記重合体は、前記化合物のある分子における芳香環と結合するアミノ基を形成する窒素原子と、前記化合物の他の分子における芳香環を形成する炭素原子とを、分子間で結合させることにより得られた重合体である前記芳香族アミン変性物。［化１］
Figure 2012012579

（式中Ａｒは、置換基を有する単環式芳香族炭化水素環、置換基を有してもよい単環式芳香族複素環、又は置換基を有してもよい多環式芳香環を表し；Ｒ１は、水素原子、ハロゲノ基等であり；芳香環を形成する少なくとも１つの炭素原子は、水素原子又はハロゲノ基を有し；ｎは１以上の整数である）
【選択図】なし

Description

本発明は、芳香族アミン変性物、レドックス触媒、燃料電池用電極触媒及び燃料電池に関する。
現在、実用化に向けて開発が進められている固体高分子形燃料電池や直接メタノール型燃料電池においては、電極近傍に白金又は白金合金を用いた触媒（以下、「白金触媒」と言う。）が用いられている。この白金触媒は、電極（カソード電極及びアノード電極）における水素と酸素との反応を促進する役割を担っている。
しかし、白金触媒は、白金のコストが高い、埋蔵量が限られているため将来的に資源が枯渇する可能性があるという課題がある。また白金触媒は、一酸化炭素により容易に被毒し活性を失ってしまう。これらのことから、近年では、白金に代替可能であり、なおかつ高い安定性を有する触媒材料が求められている。
例えば、遷移金属であるコバルトを含むコバルトポルフィリンの加熱による変性物を上記触媒として用いることが提案されている（非特許文献１）。
Ｔａｔｓｕｈｉｒｏ Ｏｋａｄａ，ｅｔ．ａｌ．Ｊ．Ｅｌｅｃｔｒｏｃｈｅｍ．Ｓｏｃ．，Ｖｏｌ．１４５，８１５−８２２（１９９８）．
ところが、非特許文献１に記載された変性物では、安定性が不十分であり、その結果、それを用いた燃料電池は、長期間に渡り安定に発電することが困難であった。即ち、上記非特許文献１に記載された変性物を用いて形成した触媒は、電極触媒として使用した場合に触媒活性が低下しやすく、そのため、満足する信頼性を有する燃料電池を形成することはできなかった。
本発明は、上記の課題を解決するためになされたものであって、安定性に優れた触媒として用いることが可能な芳香族アミン変性物を提供することを目的とする。
即ち、本発明は、
式（１）で表される芳香族アミン化合物の重合体及び金属成分を含有する組成物に、
加熱、放射線照射及び放電よりなる群から選ばれる処理を施して得られる芳香族アミン変性物であって、
前記重合体は、前記化合物のある分子における芳香環と結合するアミノ基を形成する窒素原子と、前記化合物の他の分子における芳香環を形成する炭素原子とを、
分子間で結合させることにより得られた重合体である前記芳香族アミン変性物
を提供する。
Figure 2012012579
 （式中、Ａｒは、置換基を有する単環式芳香族炭化水素環、置換基を有してもよい単環式芳香族複素環、又は置換基を有してもよい多環式芳香環を表し；置換基を２つ以上有する場合、置換基は同一でも異なっていてもよく；芳香環を形成する少なくとも１つの炭素原子は、水素原子又はハロゲノ基を有し；Ｒ１は、水素原子、ハロゲノ基、ヒドロキシ基、カルボキシル基、メルカプト基、スルホン酸基、アミノ基、ニトロ基、ホスホン酸基、炭素数１〜４のアルキル基で置換されたシリル基、炭素数１〜５０の直鎖若しくは分岐のアルキル基、炭素数３〜５０の環状のアルキル基、アルケニル基、アルキニル基、アルコキシ基、炭素数６〜６０のアリール基、炭素数７〜５０のアラルキル基、又は１価の複素環基であり；ｎは１以上の整数であり、ｎが２以上の場合、複数あるＲ１は同一でも異なっていてもよい。）
本発明においては、前記ｎが、１又は２であることが好ましい。
本発明においては、前記Ａｒが、前記置換基を有してもよい多環式芳香環であることが好ましい。中でも、前記多環式芳香環が、ナフタレンであることが好ましい。
本発明において、前記金属成分が、コバルト及び鉄のいずれか一方、又は両方を含むことが好ましい。
本発明において、前記芳香族アミン化合物を、酸化重合により重合させることが好ましい。
本発明において、前記処理が、２５０℃〜１１００℃の加熱であることが好ましい。
また、本発明は、上述の芳香族アミン変性物を用いるレドックス触媒を提供する。
また、本発明は、上述の芳香族アミン変性物を用いる燃料電池用電極触媒を提供する。
また、本発明は、上述の芳香族アミン変性物を用いる燃料電池を提供する。
本発明によれば、安定性に優れた触媒として用いることが可能な芳香族アミン変性物を提供することができる。本発明の芳香族アミン変性物は、安定した触媒能（酸素還元能）を有し、特に燃料電池用電極触媒として有用である。
本発明の好適な一実施態様の燃料電池のセルについての縦断面図である。
以下、本発明について詳細に説明する。
本発明の芳香族アミン変性物は、
式（１）で表される芳香族アミン化合物の重合体及び金属成分を含有する組成物に、
加熱、放射線照射及び放電よりなる群から選ばれる処理を施して得られる芳香族アミン変性物であって、
前記重合体は、前記化合物のある分子における芳香環と結合するアミノ基を形成する窒素原子と、前記化合物の他の分子における芳香環を形成する炭素原子とを、
分子間で結合させることにより得られた重合体である前記芳香族アミン変性物である。
Figure 2012012579
 （式中、Ａｒは、置換基を有する単環式芳香族炭化水素環、置換基を有してもよい単環式芳香族複素環、又は置換基を有してもよい多環式芳香環を表し；置換基を２つ以上有する場合、置換基は同一でも異なっていてもよく；芳香環を形成する少なくとも１つの炭素原子は、水素原子又はハロゲノ基を有し；Ｒ１は、水素原子、ハロゲノ基、ヒドロキシ基、カルボキシル基、メルカプト基、スルホン酸基、アミノ基、ニトロ基、ホスホン酸基、炭素数１〜４のアルキル基で置換されたシリル基、炭素数１〜５０の直鎖若しくは分岐のアルキル基、炭素数３〜５０の環状のアルキル基、アルケニル基、アルキニル基、アルコキシ基、炭素数６〜６０のアリール基、炭素数７〜５０のアラルキル基、又は１価の複素環基であり；ｎは１以上の整数であり、ｎが２以上の場合、複数あるＲ１は同一でも異なっていてもよい。）
［芳香族アミン化合物］
まず、本発明で用いる芳香族アミン化合物について説明する。芳香族アミン化合物は、上述の式（１）で表され、後述する重合体の原料として用いるものである。
ｎの値として好ましくは１〜４であり、より好ましくは１〜３であり、更に好ましくは１又は２であり、特に好ましくは２である。
芳香族アミン化合物が有する一級又は二級のアミノ基は、後述する重合反応において、芳香環が有する炭素原子と分子間結合を生じる反応点として作用する。したがって、ｎの値が２以上である場合には、後述の重合反応において生成する重合体が架橋構造を有するものとなり、含有させる金属成分を保持しやすくなる。
上記ハロゲノ基としては、フルオロ基、クロロ基、ブロモ基、ヨード基が挙げられる。このようなハロゲノ基は、後述する重合反応において、アミノ基が有する窒素原子と分子間結合を生じる反応点として用いることもできる。
上記ヒドロキシ基は、後述する重合反応で得られる重合体を、架橋された重合体とするための架橋点として用いることができる。
上記炭素数１〜４のアルキル基で置換されたシリル基としては、例えば、トリメチルシリル基、トリエチルシリル基、tert−ブチルジメチルシリル基、トリイソプロピルシリル基が挙げられる。
上記直鎖又は分岐のアルキル基としては、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、イソブチル基、tert−ブチル基、sec−ブチル基、ペンチル基、へキシル基、ノニル基、ドデシル基、ペンタデシル基、オクタデシル基、ドコシル基が挙げられる。
上記環状のアルキル基としては、例えば、シクロプロピル基、シクロブチル基、シクロペンチル基、シクロヘキシル基、シクロノニル基、シクロドデシル基、ノルボルニル基、アダマンチル基が挙げられる。
上記アルケニル基としては、前記直鎖状又は分岐鎖状のアルキル基において、いずれか一つの炭素原子間の単結合（Ｃ−Ｃ）が、二重結合（Ｃ＝Ｃ）に置換されたものが例示でき、二重結合の位置は限定されない。
このようなアルケニル基の好ましいものとしては、例えば、エテニル基、プロペニル基、３−ブテニル基、２−ブテニル基、２−ペンテニル基、２−ヘキセニル基、２−ノネニル基、２−ドデセニル基が挙げられる。
上記アルキニル基としては、前記直鎖状又は分岐鎖状のアルキル基において、いずれか一つの炭素原子間の単結合（Ｃ−Ｃ）が、三重結合（Ｃ≡Ｃ）に置換されたものが例示でき、三重結合の位置は限定されない。
このようなアルキニル基の好ましいものとしては、例えば、エチニル基が挙げられる。
前記アルコキシ基としては、前記直鎖状又は分岐鎖状のアルキル基あるいは前記環状のアルキル基が酸素原子に結合した１価の基が例示できる。
上記アリール基としては、例えば、フェニル基、４−メチルフェニル基、１−ナフチル基、２−ナフチル基、９−アントリル基が挙げられる。
上記１価の複素環基としては、例えば、ピリジル基、ピラジル基、ピリミジル基、ピリダジル基、ピロリル基、フリル基、チエニル基、イミダゾリル基、ピラゾリル基、チアゾリル基、オキサゾリル基が挙げられる。
上記アラルキル基としては、例えば、ベンジル基、１−フェニルエチル基、２−フェニルエチル基、１−フェニル−１−プロピル基、１−フェニル−２−プロピル基、２−フェニルプロピル基、３−フェニル−１−プロピル基が挙げられる。
本明細書において、芳香環に結合する置換基は、特記しない限り、上述した基を示す。
式（１）中のＡｒは、置換基を有する単環式芳香族炭化水素環、置換基を有してもよい単環式芳香族複素環、又は置換基を有してもよい多環式芳香環を表す。
前記置換基を有する単環式芳香族炭化水素環としては、前記置換基を有するベンゼンが例示される。
前記置換基を有してもよい単環式芳香族複素環としては、ピロール、チオフェン、イミダゾール、オキサゾール、ピリジン、ピリダジン、ピリミジン、ピラジン、トリアゾール、及び、これらにおける水素原子の一部又は全部が前記置換基で置換された化合物が例示される。
前記置換基を有してもよい多環式芳香環としては、ナフタレン、アントラセン、フェナントレン、テトラセン、ピレン、ベンゾピレン、ペリレン、クリセン、ペンタセン、ピセン、コロネン、コランヌレン、トリフェニレン、オバレン、キノリン、イソキノリン、キノリジン、インドール、イソインドール、ベンゾチオフェン、ベンゾイミダゾール、ベンゾオキサゾール、ベンゾチアゾール、１，８−ナフチリジン、アクリジン、アントラキノンが例示される。前記多環式芳香環は、置換基を有してもよい。前記多環式芳香環として、より好ましくは置換基を有してもよいナフタレン、置換基を有してもよいアントラセンであり、特に好ましくは、置換基を有してもよいナフタレンである。

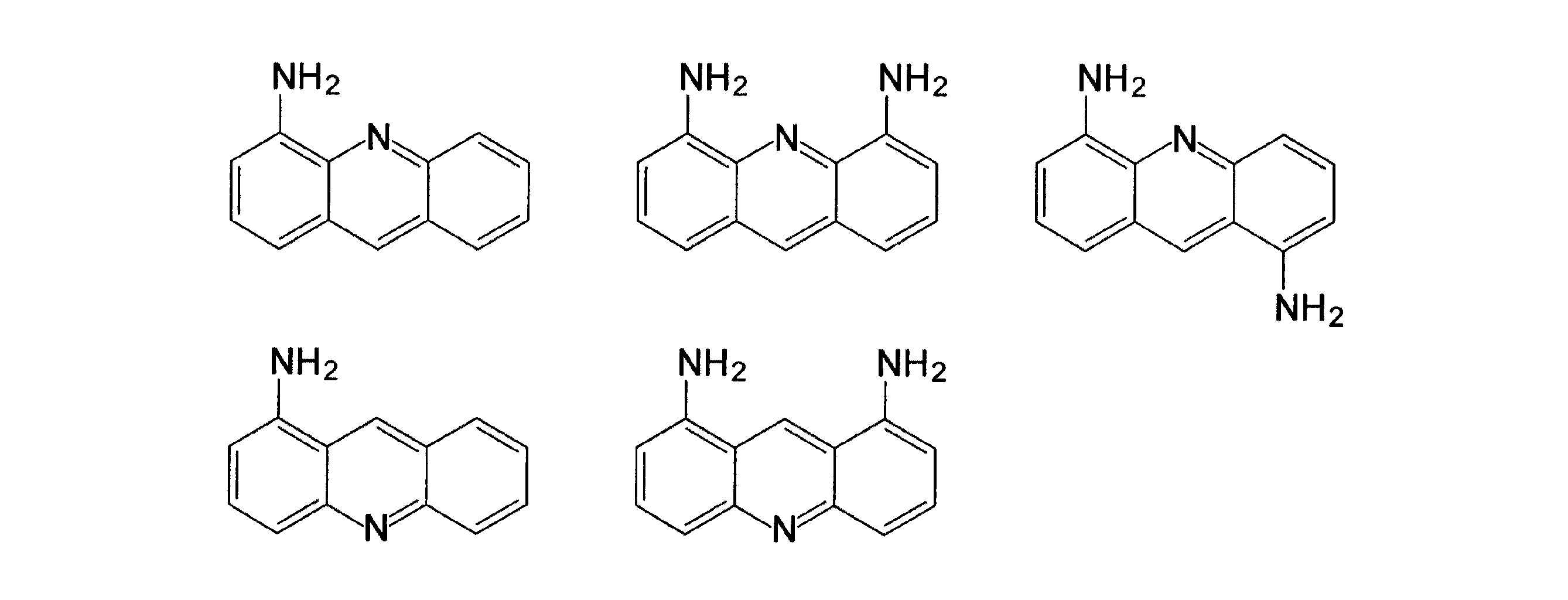

式（１）で表される芳香族アミン化合物としては、以下の構造式で表される芳香族アミン化合物が例示される。これらの環上の水素原子は、前記置換基で置換されていてもよい。
Figure 2012012579
Figure 2012012579
Figure 2012012579
Figure 2012012579
Figure 2012012579
Figure 2012012579
本発明の芳香族アミン変性物をレドックス触媒として用いる場合、酸素還元能は、変性物に含まれる窒素原子の量が多いほど高くなることが期待される。そのため、アミノ基を複数有する芳香族アミン化合物や、環内に窒素原子を有する複素環を有する芳香族アミン化合物を、重合体の原料として用いることが好ましい。
また、後述する重合体が架橋構造を有していると、重合体の分子鎖の運動が規制されるため、後述するように重合体に金属成分を含有させた場合に、重合体が有する窒素原子の位置が金属成分の近傍に固定されやすくなる。そのため、変性物を形成した場合に金属成分の近傍に窒素原子が配置されやすく、触媒活性が高くなることが期待される。この観点から、原料として用いる芳香族アミン化合物は、架橋構造が可能な反応点を複数有する構造であることが好ましい。具体的には、アミノ基を複数（ｎが２以上）有する芳香族アミン化合物や、架橋点としてのヒドロキシ基を有する芳香族アミン化合物を、重合体の原料として用いることが好ましい。
［重合体］
次に、本発明で用いる重合体の重合方法について説明する。本発明に用いる重合体は、上述の式（１）で表される芳香族アミン化合物を出発原料として、酸化重合や、パラジウム触媒等の金属触媒を用いたＣ−Ｎカップリングによる重合反応によって得ることができる。このとき、１種類の芳香族アミン化合物を用いてもよいし、複数種の芳香族アミン化合物を用いてもよい。
まず、酸化重合について説明する。酸化重合としては、化学酸化重合、電解酸化重合等の方法を用いることができる。
化学酸化重合に用いる酸化剤としては、第２鉄塩、過硫酸塩、過酸化水素、オゾン、臭素、ヨウ素、重クロム酸塩、硫酸セリウム（ＩＶ）アンモニウム、二酸化マンガン等が挙げられる。
第２鉄塩としては、過塩素酸第２鉄、過ヨウ素酸第２鉄、ホウフッ化第２鉄、ヘキサフルオロリン酸第２鉄、硫酸第２鉄、硝酸第２鉄、塩化第２鉄、ｐ−トルエンスルホン酸第２鉄が例示できる。
過硫酸塩としては、過硫酸アンモニウム、過硫酸ナトリウム、過硫酸カリウムが例示できる。
重クロム酸塩としては、重クロム酸カリウム、重クロム酸ナトリウムが例示できる。
これらの酸化剤の中では、塩化第２鉄、過塩素酸第２鉄、過塩素酸第２鉄、ホウフッ化第２鉄、ヘキサフルオロリン酸第２鉄、過硫酸アンモニウム、過酸化水素が好ましい。
用いる酸化剤の量は、式（１）で表される芳香族アミン化合物に対して、モル数で、０．１倍〜５倍が好ましく、０．１倍〜２倍がより好ましく、０．５倍〜２倍が特に好ましい。
電解酸化重合を用いる場合には、式（１）で表される芳香族アミン化合物を含む溶液中に作用極及び対極となる一対の電極板を浸漬し、両極間に該化合物の酸化電位以上の電圧を印加するか、又は該化合物が重合するのに充分な電圧が確保できるような条件の電流を通電すればよい。例えば、定電流法、定電位法、定電圧法、電位走査法、電位ステップ法が挙げられるが、通電電気量を制御するためには、定電流法、定電位法が好ましい。定電位法を用いる場合、その電圧は、標準水素電極電位（ＮＨＥ）に対して、０．５〜１０Ｖが好ましく、０．６〜５．０Ｖがより好ましく、０．７〜２．０Ｖが特に好ましい。この電解酸化重合には、作用極及び対極としてステンレススチール、白金、カーボン、ＩＴＯ等の良導電性物質からなる板、多孔質材等を用いることができる。
前記電界酸化重合を用いる場合、電解溶液中の式（１）で表される芳香族アミン化合物の濃度は、制限されないが、０．０１ｍｏｌ／Ｌ〜３ｍｏｌ／Ｌが好ましく、０．０２ｍｏｌ／Ｌ〜２ｍｏｌ／Ｌがより好ましく、０．０５ｍｏｌ／Ｌ〜１ｍｏｌ／Ｌが特に好ましい。また、電解溶液には、支持電解質として可溶性塩等を添加してもよい。
前記可溶性塩としては、アルカリ金属のハロゲン化物及び硝酸塩、テトラアルキルアンモニウムのハロゲン化物、テトラアルキルアンモニウム過塩素酸塩、アルキルアンモニウムテトラフルオロホウ酸塩、テトラアルキルアンモニウムヘキサフロオロリン酸塩が例示される。
次に、金属触媒を用いたＣ−Ｎカップリングによる重合方法について説明する。
金属触媒としては、パラジウム触媒を用いることができ、該触媒を用いたＣ−Ｎカップリングによる重合方法としては、例えば、Macromol. Rapid Commun. 2009, 30, 997-1001に記載されている方法を用いることができる。具体的には、トリス（ジベンジリデンアセトン）ジパラジウム（０）及び下記式：
Figure 2012012579
 （式中、Ｐｈはフェニル基、Ｃｙはシクロヘキシル基、ｔ−Ｂｕはｔｅｒｔ−ブチル基を表す。）
で表される配位子を触媒として、下記式：
Figure 2012012579
 （式中、ｔ−Ｂｕはｔｅｒｔ−ブチル基を表し、ｎは繰り返し単位数を表す。）
に示すように、ｔ−ＢｕＯＮａ等の塩基存在下におけるアミノ基とハロゲノ基を有する芳香族化合物のアミノ化反応により、分子間でＣ−Ｎ結合を形成させることで、目的とする重合体を得ることができる。
上述の酸化重合又はＣ−Ｎカップリングによる重合に用いる溶媒としては、水、塩酸、硫酸、硝酸、過塩素酸、酢酸、メタノール、エタノール、ｎ−プロパノ−ル、イソプロピルアルコール、２−メトキシエタノール、１−ブタノール、１，１−ジメチルエタノール、エチレングリコール、ジエチルエーテル、１，２−ジメトキシエタン、メチルエチルエーテル、１，４−ジオキサン、テトラヒドロフラン、ベンゼン、トルエン、キシレン、メシチレン、デュレン、デカリン、ジクロロメタン、クロロホルム、四塩化炭素、クロロベンゼン、１，２−ジクロロベンゼン、Ｎ，Ｎ’−ジメチルホルムアミド、Ｎ，Ｎ’−ジメチルアセトアミド、Ｎ−メチル−２−ピロリドン、ジメチルスルホキシド、アセトン、アセトニトリル、ベンゾニトリル、ニトロメタン等が挙げられるが、式（１）で表される芳香族アミン化合物が溶解し得る溶媒が好ましい。これらの溶媒は、一種単独で用いても二種以上を併用してもよい。
本発明における重合において、反応温度は、通常、−５０℃〜２００℃であり、好ましくは−５０℃〜１００℃であり、より好ましくは−２０℃〜１００℃であり、特に好ましくは−２０℃〜５０℃である。反応時間は、通常、１分〜１週間であり、好ましくは５分〜２４時間であり、特に好ましくは１時間〜１２時間である。なお、反応温度及び反応時間は、式（１）で表される芳香族アミン化合物及び重合方法の種類によって設定する。
本発明における重合により得られる重合体の分子量は、制限されないが、ポリスチレン換算の数平均分子量（Ｍｎ）は、通常、１×１０３〜１×１０８であり、好ましくは２×１０３〜１×１０６であり、ポリスチレン換算の重量平均分子量（Ｍｗ）は、通常、２×１０３〜１×１０８であり、好ましくは３×１０３〜２×１０６である。数平均分子量及び重量平均分子量は、ゲル浸透クロマトグラフィー（ＧＰＣ）を用いた分析等の通常知られた方法により測定することができる。
［金属成分］
次に、本発明で用いる組成物の調製方法について説明する。組成物は、上記重合体に金属成分を含有させることで得られる。
本発明の金属成分としては、元素の周期表の第４周期〜第６周期に属する金属が好ましい。周期表の第４周期〜第６周期に属する金属としては、スカンジウム、チタン、バナジウム、クロム、マンガン、鉄、コバルト、ニッケル、銅、亜鉛、イットリウム、ジルコニウム、ニオブ、モリブデン、ルテニウム、ロジウム、パラジウム、銀、カドミウム、ランタン、セリウム、プラセオジム、ネオジム、サマリウム、ユウロピウム、ガドリニウム、テルビウム、ジスプロシウム、ホルミウム、エルビウム、ツリウム、イッテルビウム、ルテチウム、ハフニウム、タンタル、タングステン、レニウム、オスミウム、イリジウム、白金、金等が挙げられ、好ましくは、チタン、バナジウム、クロム、マンガン、鉄、コバルト、ニッケル、銅、イットリウム、ジルコニウム、ニオブ、モリブデン、ハフニウム、タンタル、タングステンであり、より好ましくは、チタン、バナジウム、マンガン、鉄、コバルト、ニッケル、銅であり、特に好ましくは、鉄、コバルトである。
前記金属成分は、無電荷の金属原子であっても、荷電している金属イオンであってもよい。金属イオンとして用いる場合、前記金属として例示した金属の酢酸塩、塩化物塩、臭化物塩、ヨウ化物塩、硫酸塩、炭酸塩、硝酸塩等を用いることが好ましい。
金属成分として、前記金属が一種のみ含まれていても二種以上含まれていてもよい。
組成物における金属成分の含有量の下限は、好ましくは０．１質量％であり、より好ましくは０．２質量％であり、更に好ましくは０．５質量％である。同様に、組成物における金属成分含有量の上限は、好ましくは５０質量％であり、より好ましくは４０質量％であり、更に好ましくは３０質量％である。
金属成分を導入する方法は、前記金属塩を添加する方法、スパッタ法等を用いることができる。金属塩を添加する場合、式（１）で表される芳香族アミン化合物を重合させた後、金属塩を添加してもよいし、又は、前記金属塩を酸化剤として用いて、酸化重合による重合体生成時に添加してもよい。
例えば、金属成分として鉄及びコバルトを用いる場合、式（１）で表される芳香族アミン化合物を重合させた重合体に、塩化鉄（ＦｅＣｌ３）や硫酸コバルト（ＣｏＳＯ４）を添加することにより金属成分を導入する。
重合体が架橋構造を有する場合には、重合反応により得られる重合体と金属成分とを効率良く混合することができるので、重合時において重合系内に金属成分を存在させておき、金属成分を内包した状態で重合体を得ることが好ましい。
本発明における重合は、導電性担体の存在下で行ってもよい。
前記導電性担体としては、限定されないが、例えば、ノーリット（ＮＯＲＩＴ社製）、ケッチェンブラック（Ｌｉｏｎ社製）、バルカン（Ｃａｂｏｔ社製）、ブラックパール（Ｃａｂｏｔ社製）、アセチレンブラック（Ｃｈｅｖｒｏｎ社製）（いずれも商品名）等のカーボンブラック、黒鉛をはじめ、Ｃ６０やＣ７０等のフラーレン、カーボンナノチューブ、カーボンナノホーン、カーボン繊維等の炭素材料、及び導電性高分子が挙げられる。また、これらの２種類以上を組み合わせて用いてもよい。
導電性高分子とは、金属的又は半金属的な導電性を示す高分子物質の総称である。導電性高分子としては、「導電性ポリマー」（吉村進一著、共立出版）、「導電性高分子の最新応用技術」（小林征男監修、シーエムシー出版）に記載されている、ポリアセチレン及びその誘導体、ポリパラフェニレン及びその誘導体、ポリパラフェニレンビニレン及びその誘導体、ポリアニリン及びその誘導体、ポリチオフェン及びその誘導体、ポリピロール及びその誘導体、ポリフルオレン及びその誘導体、ポリカルバゾール及びその誘導体、ポリインドール及びその誘導体、ポリアセチレン及びその誘導体、ポリ−ｐ−フェニレンスルフィド及びその誘導体、並びに前記導電性高分子に対応する単量体（モノマー）の共重合体等が挙げられる。共重合体は、交互共重合体、ランダム共重合体、ブロック共重合体、グラフト共重合体のいずれであってもよい。
処理前における導電性担体の量として、好ましくは１０質量％〜９０質量％であり、より好ましくは２０質量％〜８０質量％であり、特に好ましくは３０質量％〜７０質量％である。
また、組成物における重合体の含有量の下限は、好ましくは１０質量％であり、より好ましくは２０質量％であり、更に好ましくは３０質量％である。組成物における重合体の含有量の上限は、好ましくは８０質量％であり、より好ましくは７０質量％であり、更に好ましくは６０質量％である。
即ち、組成物において金属成分を除く成分（重合体及び導電性担体）の含有量の下限は、好ましくは５０質量％であり、より好ましくは６０質量％であり、更に好ましくは７０質量％である。組成物において金属成分を除く成分の含有量の上限は、好ましくは９９．９質量％であり、より好ましくは９９．８質量％であり、更に好ましくは９９．５質量％である。
また、本発明における重合は、置換されてもよいチオフェン、ピロール、フラン、セレノフェン共存下で行ってもよい。置換基としては、前記置換基が例示される。
［変性処理］
次に、本発明に用いる変性処理について説明する。本発明において変性処理とは、加熱、放射線照射又は放電のいずれかの方法により、上記重合体に金属成分を含有させた組成物を処理することを意味する。ここで、変性処理は、処理前後の質量減少率が１質量％〜９０質量％であり、かつ、処理後の炭素含有率が５質量％以上となるまで行うことが好ましい。
変性処理を行う際には、前処理として、１５℃〜２００℃、０．１３ＭＰａ以下において、前記組成物を６時間以上乾燥させることが好ましい。前処理には、真空乾燥機等を用いることができる。この前処理を行っておくことで、変性処理による質量減少であるか、溶媒除去による質量減少であるかの判断が一層容易となり、より適切な変性処理を行うことが可能となる。
変性処理は、例えば、水素、ヘリウム、窒素、アンモニア、酸素、ネオン、アルゴン、クリプトン、キセノン、アセトニトリル、一酸化炭素、二酸化炭素、水（水蒸気）又はこれらの混合ガスの雰囲気下で行うことができる。
変性処理が加熱である場合、加熱温度の下限は、通常、２５０℃であり、好ましくは３００℃であり、より好ましくは４００℃であり、特に好ましくは５００℃である。また、加熱温度の上限は、通常、１６００℃であり、好ましくは１４００℃であり、より好ましくは１２００℃であり、特に好ましくは１１００℃である。
変性処理が加熱である場合、加熱は、水素、一酸化炭素等の還元雰囲気下；酸素、二酸化炭素、水蒸気等の酸化雰囲気；窒素、ヘリウム、ネオン、アルゴン、クリプトン、キセノン等の不活性ガス雰囲気；アンモニア、アセトニトリル等の含窒素化合物のガス又は蒸気下；、又はこれらの混合ガスの存在下であることが好ましく、水素、又は、水素と前記不活性ガスとの混合雰囲気下；、酸素、又は、酸素と前記不活性ガスとの混合雰囲気下；窒素、ネオン、アルゴン、又は、これらのガスの混合雰囲気下であることがより好ましい。
変性処理が加熱である場合、加熱に係る圧力は、０．５気圧〜１．５気圧の常圧付近が好ましい。
変性処理が加熱である場合、変性処理は、例えば、ガスを密閉した状態又はガスを通気させた状態において、室温から徐々に温度を上昇させ目的温度に到達した後、すぐに降温させることにより行ってもよいが、耐久性をより向上させることができるので、目的温度に到達した後、温度を維持することにより行うことが好ましい。目的とする温度到達後に温度を維持する時間は、好ましくは１時間〜１００時間であり、より好ましくは１時間〜４０時間であり、更に好ましくは１時間〜１０時間であり、特に好ましくは１時間〜５時間である。
変性処理が加熱である場合、加熱を行う装置には、管状炉、オーブン、ファーネス、ＩＨホットプレート等を用いることができる。
変性処理が放射線照射である場合、変性処理を行う組成物に、α線、β線、中性子線、電子線、γ線、Ｘ線、真空紫外線、紫外線、可視光線、赤外線、マイクロ波、電波、レーザー等の電磁波又は粒子線を照射するが、Ｘ線、電子線、紫外線、可視光線、赤外線、マイクロ波、レーザーを照射することが好ましく、紫外線、可視光線、赤外線、マイクロ波、レーザーを照射することがより好ましい。
変性処理が放電である場合、変性処理を行う組成物に、通常、コロナ放電若しくはグロー放電、又は、プラズマ処理（低温プラズマ処理を含む）を行うが、低温プラズマ処理を行うことが好ましい。
前記の放射線照射、放電の方法は、通常、高分子フィルムの表面改質処理に用いられる機器、処理方法に準じて行うことができ、例えば、文献（日本接着学会編、「表面解析・改質の化学」、日刊工業新聞社、２００３年１２月１９日発行）に記載されているものを用いることができる。
前記放射線照射又は放電の処理を行う際の処理時間は、限定されないが、好ましくは１０時間以内であり、より好ましくは３時間以内であり、更に好ましくは１時間以内であり、特に好ましくは３０分以内である。
重合体に金属成分を含有させた組成物に前記変性処理を施すことにより、本発明の芳香族アミン変性物を得ることができる。
［レドックス触媒］
本発明の芳香族アミン変性物をレドックス触媒として用いる場合、酸素還元触媒、水素酸化触媒、燃料電池用電極触媒、過酸化水素の分解触媒、芳香族化合物の酸化重合触媒、排ガス・排水浄化用触媒、色素増感太陽電池の酸化還元触媒層、二酸化炭素還元触媒、改質水素製造用触媒、酸素センサー等が挙げられる。特に、燃料電池用電極触媒、酸素還元触媒として用いることが好ましい。
本発明の芳香族アミン変性物を、燃料電池用電極触媒として用いる場合、カソード用電極触媒及び／又はアノード用電極触媒として用いることができるが、カソード極用電極触媒として用いることが好ましい。
［燃料電池］
次に、本発明の芳香族アミン変性物を備えた燃料電池の好ましい一実施態様について、添付の図面に基づいて説明する。
図１は、本発明の好適な一実施態様の燃料電池のセルについての縦断面図である。図１では、燃料電池１０は、電解質膜１２（プロトン伝導膜）と、これを挟む一対の触媒層１４ａ，１４ｂとから構成された膜−電極接合体２０を備えている。燃料電池１０は、膜−電極接合体２０の両側に、これを挟むようにガス拡散層１６ａ，１６ｂ及びセパレータ１８ａ，１８ｂ（セパレータ１８ａ，１８ｂは、触媒層１４ａ，１４ｂ側に、燃料ガス等の流路となる溝（図示せず）が形成されていると好ましい）を順に備えている。なお、電解質膜１２、触媒層１４ａ，１４ｂ及びガス拡散層１６ａ，１６ｂとからなる構造体は、一般的に、膜−電極−ガス拡散層接合体（ＭＥＧＡ）と呼ばれることがある。
触媒層１４ａ、１４ｂは、燃料電池における電極層として機能する層であり、これらの一方がアノード電極層となり、他方がカソード電極層となる。かかる触媒層１４ａ、１４ｂには、電極触媒とナフィオン（登録商標）に代表されるプロトン伝導性を有する電解質とを含む。
前記電解質膜（プロトン伝導膜）としては、例えば、Ｎａｆｉｏｎ ＮＲＥ２１１、Ｎａｆｉｏｎ ＮＲＥ２１２、Ｎａｆｉｏｎ１１２、Ｎａｆｉｏｎ１１３５、Ｎａｆｉｏｎ１１５、Ｎａｆｉｏｎ１１７（いずれもデュポン社製）、フレミオン（旭硝子社製）、アシプレックス（旭化成社製）（いずれも商品名、登録商標）を用いることができる。
ガス拡散層１６ａ，１６ｂは、触媒層１４ａ，１４ｂへの原料ガスの拡散を促進する機能を有する層である。このガス拡散層１６ａ，１６ｂは、電子伝導性を有する多孔質材料により構成されることが好ましい。前記多孔質材料としては、多孔質性のカーボン不織布、カーボンペーパーが、原料ガスを触媒層１４ａ，１４ｂへ効率的に輸送することができるために好ましい。
セパレータ１８ａ，１８ｂは、電子伝導性を有する材料で形成されている。前記電子伝導性を有する材料としては、例えば、カーボン、樹脂モールドカーボン、チタン、ステンレスが挙げられる。
次いで、燃料電池１０の好適な製造方法を説明する。
まず、電解質を含む溶液と電極触媒とを混合してスラリーを形成させる。これを、カーボン不織布やカーボンペーパーの上にスプレーやスクリーン印刷法により塗布し、溶媒等を蒸発させることで、ガス拡散層１６ａ，１６ｂ上に触媒層１４ａ，１４ｂが形成された積層体を得る。得られた一対の積層体をそれぞれの触媒層が対向するように配置するとともに、その間に電解質膜１２を配置し、これらを圧着することにより、ＭＥＧＡが得られる。このＭＥＧＡを、一対のセパレータ１８ａ，１８ｂで挟み込み、これらを接合させることで、燃料電池１０が得られる。この燃料電池１０は、ガスシール等で封止することもできる。
なお、ガス拡散層１６ａ，１６ｂ上への触媒層１４ａ，１４ｂの形成は、例えば、ポリイミド、ポリ（テトラフルオロエチレン）等の基材の上に、前記スラリーを塗布し、乾燥させて触媒層を形成させた後、これをガス拡散層に熱プレスで転写することにより行うこともできる。
また、燃料電池１０は、固体高分子形燃料電池の最小単位であるが、単一の燃料電池１０（セル）の出力は限られている。そこで、必要な出力が得られるように複数の燃料電池１０を直列に接続して、燃料電池スタックとして使用することが好ましい。
本発明の燃料電池は、燃料が水素である場合は固体高分子形燃料電池として、また、燃料がメタノールである場合は直接メタノール型燃料電池として動作させることができる。
本発明の電極触媒は、燃料電池用電極触媒、空気電池用電極触媒、電解用触媒、として用いることができるが、燃料電池用電極触媒として用いることが好ましい。本発明の電極触媒を用いた燃料電池は、例えば、自動車用電源、家庭用電源、携帯電話、携帯用パソコン等のモバイル機器用小型電源として有用である。
以上、本発明に係る好適な実施の形態例について説明したが、本発明は係る例に限定されないことは言うまでもない。上述した例において示した各原料や組み合わせ等は一例であって、本発明の主旨から逸脱しない範囲において種々変更可能である。
以下、本発明を実施例に基づいて説明するが、本発明は実施例に制限されるものではない。
＜実施例１＞
・変性物（Ａ１）の調製
変性物（Ａ１）を以下の方法で調製した。
１００ｍｌのナス型フラスコに０．９８ｇの塩化鉄（ＩＩＩ）６水和物（和光純薬社製）及び０．３０ｇのケッチェンブラックＥＣ３００（ライオン社製）を入れ、１５ｍｌのメタノールを加えた。
その後、得られた混合物を氷浴にて冷却し、０．５０６ｇの１，５−ジアミノナフタレン（東京化成社製、製品コードD0101）をメタノールに溶解したメタノール溶液を滴下し重合反応を行った。滴下終了後、硫酸コバルト０．３０ｇ（和光純薬社製）を加えた後、室温にて６時間攪拌を行った。エバポレーターを用いて溶媒を留去した後、得られた混合物を室温にて２００Ｐａの減圧下で１２時間乾燥させた。
次いで、得られた混合物（変性前混合物）を、石英を炉心管とする管状炉を用いて、２００ｍｌ／分の窒素気流下において、９００℃で１時間加熱、放冷後、０．１Ｍの塩酸溶液で超音波を３０分間照射し、ろ過した後、室温にて２００Ｐａの減圧下で一晩乾燥することにより、変性物（Ａ１）を得た。
変性前混合物及び変性物（Ａ１）の元素分析値
変性前混合物；Ｃｏ：１．１６質量％、Ｆｅ：１１．１質量％、Ｃ：３２．５２質量％、Ｈ：２．４８質量％、Ｎ：４．２８質量％。
変性物（Ａ１）；Ｃｏ：０．７３質量％、Ｆｅ：３．９１質量％、Ｃ：７３．２６質量％、Ｈ：１．１９質量％、Ｎ：３．２７質量％。
・カソード用触媒インク（Ａ２）の調製
０．０５ｇの変性物（Ａ１）に０．３２ｍｌの水を加えた後、１．０４ｇの５質量％ナフィオン（登録商標）溶液（アルドリッチ社製、製品番号２７４７０４）と２．７５ｍｌのエタノールを加えた後、超音波を３０分間照射することでカソード用触媒インク（Ａ２）を得た。
・アノード用触媒インクの調製
２０質量％白金が担持された白金担持カーボン（ＥＣ−２０−ＰＴＣ、エレクトロ・ケム社製）０．２ｇに１．２８ｍＬの水を加えた後、市販の５質量％ナフィオン（登録商標）溶液（溶媒：水と低級アルコールの混合物、アルドリッチ社製：製品番号２７４７０４）１．６ｇを滴下し、１１．０ｍＬのエタノールを加えた後、超音波を３０分間照射することでアノード用触媒インクを得た。
・膜−電極接合体（Ａ３）の作製
まず、燃料電池のガス拡散層に相当する、片面に撥水処理を行ったカーボンペーパー（ＡｖＣａｒｂ（登録商標）、ＧＤＳ２１２０カーボンファイバーペーパー、バラード社製）を３．０ｃｍ角に切り出した。
次いで、カーボンペーパーの撥水処理をしている面に、スプレー法にて前記カソード用触媒インク（Ａ２）を塗布した。この際、吐出口から膜までの距離は６ｃｍに、ステージ温度は８０℃に設定した。同様の操作を行って重ね塗りをした後、カソード用触媒インク（Ａ２）を塗布したカーボンペーパーをステージ上に１５分間放置し、溶媒を除去して、４．０ｍｇ／ｃｍ２の変性物（Ａ１）とナフィオン（登録商標）とが配置されたガス拡散層付きカソード電極（カソード用触媒層付きカーボンペーパー）を得た。
また、同様にして、前記アノード用触媒インクをカーボンペーパーにスプレー塗布し、２．０ｍｇ／ｃｍ２の白金担持カーボンとナフィオン（登録商標）が配置されたガス拡散層付きカソード電極（カソード用触媒層付きカーボンペーパー）を得た。
前記カソード用触媒層付きカーボンペーパー、前記アノード用触媒層付きカーボンペーパー及び電解質膜（Ｎａｆｉｏｎ（登録商標）、ＮＲＥ２１２、デュポン社製）を用いて、該カーボンペーパーの触媒層が電解質膜に接するように順次積層し、１４０℃、９．８ＭＰａの条件で３分間熱プレスを施し、ガス拡散層付き膜−電極接合体（Ａ３）を得た。
・燃料電池セル（Ａ４）の作製及びその発電性能評価
前記ガス拡散層付き膜−電極接合体（Ａ３）の両側に、ガス通路用の溝を切削加工したカーボン製セパレータを配置し、その外側に集電体及びエンドプレートを順に配置し、これらをボルトで締めることによって、有効膜面積９ｃｍ２の燃料電池セル（Ａ４）を組み立てて作製した。
この燃料電池セル（Ａ４）を８０℃に保ちながら、アノードに加湿水素、カソードに加湿空気を供給した。この際、セルのガス出口における背圧が０．１ＭＰａＧとなるようにした。水素及び空気の加湿は、水を貯めたバブラーに各ガスを通すことで行った。水素用バブラーの水温は８０℃、空気用バブラーの水温は８０℃とした。ここで、水素のガス流量は１００ｍｌ／分、空気のガス流量は４００ｍｌ／分とした。
燃料電池セル（Ａ４）の０．４Ｖにおける初期電流密度は、０．２３Ａ／ｃｍ２であり、運転１時間後の電流密度は０．２３Ａ／ｃｍ２であった。運転１０時間後も電流密度に変化はなかった。更に、運転５０時間後においても電流密度に変化がないことを確認した。
＜比較例１＞
・変性物（Ｂ１）の調製
５，１０，１５，２０−テトラキス（４−メトシキフェニル）−ポルフィンコバルト（ＩＩ）（アルドリッチ社製）とカーボン担体（ケッチェンブラックＥＣ６００ＪＤ、ライオン社製）を質量比１：４で混合し、メタノール中、室温で１５分間攪拌後、エバポレーターで溶媒を留去した後、室温にて２００Ｐａの減圧下で１２時間乾燥させた。得られた混合物を、石英を炉心管とする管状炉を用いて、２００ｍｌ／分の窒素気流下において、６００℃で２時間加熱、放冷後、０．１Ｍの塩酸溶液で超音波を３０分間照射し、ろ過した後、室温にて２００Ｐａの減圧下で一晩乾燥することにより、変性物（Ｂ１）を得た。
・カソード用触媒インク（Ｂ２）の調製
０．０５ｇの変性物（Ｂ１）に０．３２ｍｌの水を加えた後、０．８０ｇの５質量％ナフィオン（登録商標）溶液（アルドリッチ社製、製品番号２７４７０４）と２．７５ｍｌのエタノールを加え、得られた混合物に超音波を１時間照射した後、スターラーで５時間攪拌して、カソード用触媒インク（Ｂ２）を得た。
・膜−電極接合体（Ｂ３）の作製
実施例１において、カソード用触媒インク（Ａ２）の代わりにカソード用触媒インク（Ｂ２）を用いた以外は実施例１と同様にして、拡散層付き膜−電極接合体（Ｂ３）を作製した。膜−電極接合体（Ｂ３）のカソード側には、１．８ｍｇ／ｃｍ２の変性物（Ｂ１）とナフィオン（登録商標）とが配置されており、アノード側には、２．１ｍｇ／ｃｍ２の白金担持カーボンとナフィオン（登録商標）とが配置されている。
・燃料電池セル（Ｂ４）の作製及びその発電性能評価
実施例１において、ガス拡散層付き膜−電極接合体（Ａ３）の代わりにガス拡散層付き膜−電極接合体（Ｂ３）を用いた以外は実施例１と同様にして、燃料電池セル（Ｂ４）を作製し、その評価を行った。
燃料電池セル（Ｂ４）の０．４Ｖにおける初期電流密度は、０．１２Ａ／ｃｍ２であり、運転１時間後の電流密度は０．０５７Ａ／ｃｍ２であった。
本発明の芳香族アミン変性物は、燃料電池の電極触媒の形成材料に用いた場合、従来のものよりも長時間に渡って物性に変化が見られず、高い安定性を示した。以上により、本発明の有用性が確かめられた。
１０ 燃料電池
１２ 電解質膜（プロトン伝導膜）
１４ａ，１４ｂ 触媒層
１６ａ，１６ｂ ガス拡散層
１８ａ，１８ｂ セパレータ
２０ 膜−電極接合体

Claims (10)

  1. 式（１）で表される芳香族アミン化合物の重合体及び金属成分を含有する組成物に、
    加熱、放射線照射及び放電よりなる群から選ばれる処理を施して得られる芳香族アミン変性物であって、
    前記重合体は、前記化合物のある分子における芳香環と結合するアミノ基を形成する窒素原子と、前記化合物の他の分子における芳香環を形成する炭素原子とを、
    分子間で結合させることにより得られた重合体である前記芳香族アミン変性物。
    Figure 2012012579
     （式中、Ａｒは、置換基を有する単環式芳香族炭化水素環、置換基を有してもよい単環式芳香族複素環、又は置換基を有してもよい多環式芳香環を表し；置換基を２つ以上有する場合、置換基は同一でも異なっていてもよく；芳香環を形成する少なくとも１つの炭素原子は、水素原子又はハロゲノ基を有し；Ｒ１は、水素原子、ハロゲノ基、ヒドロキシ基、カルボキシル基、メルカプト基、スルホン酸基、アミノ基、ニトロ基、ホスホン酸基、炭素数１〜４のアルキル基で置換されたシリル基、炭素数１〜５０の直鎖若しくは分岐のアルキル基、炭素数３〜５０の環状のアルキル基、アルケニル基、アルキニル基、アルコキシ基、炭素数６〜６０のアリール基、炭素数７〜５０のアラルキル基、又は１価の複素環基であり；ｎは１以上の整数であり、ｎが２以上の場合、複数あるＲ１は同一でも異なっていてもよい。）
  2. 前記ｎが、１又は２である請求項１に記載の芳香族アミン変性物。
  3. 前記Ａｒが、前記置換基を有してもよい多環式芳香環である請求項１又は２に記載の芳香族アミン変性物。
  4. 前記多環式芳香環が、ナフタレンである請求項３に記載の芳香族アミン変性物。
  5. 前記金属成分が、コバルト及び鉄のいずれか一方、又は両方を含む請求項１〜４のいずれか１項に記載の芳香族アミン変性物。
  6. 前記芳香族アミン化合物を、酸化重合により重合させる請求項１〜５のいずれか１項に記載の芳香族アミン変性物。
  7. 前記処理が、２５０℃〜１１００℃の加熱である請求項１〜６のいずれか１項に記載の芳香族アミン変性物。
  8. 請求項１〜７のいずれか１項に記載の芳香族アミン変性物を用いるレドックス触媒。
  9. 請求項１〜７のいずれか１項に記載の芳香族アミン変性物を用いる燃料電池用電極触媒。
  10. 請求項１〜７のいずれか１項に記載の芳香族アミン変性物を用いる燃料電池。
JP2011118069A 2010-06-04 2011-05-26 芳香族アミン変性物、レドックス触媒、燃料電池用電極触媒および燃料電池 Active JP5795495B2 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2011118069A JP5795495B2 (ja) 2010-06-04 2011-05-26 芳香族アミン変性物、レドックス触媒、燃料電池用電極触媒および燃料電池

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2010129140 2010-06-04
JP2010129140 2010-06-04
JP2011118069A JP5795495B2 (ja) 2010-06-04 2011-05-26 芳香族アミン変性物、レドックス触媒、燃料電池用電極触媒および燃料電池

Related Child Applications (1)

Application Number Title Priority Date Filing Date
JP2015159860A Division JP2016026245A (ja) 2010-06-04 2015-08-13 芳香族アミン変性物の製造方法

Publications (2)

Publication Number Publication Date
JP2012012579A true JP2012012579A (ja) 2012-01-19
JP5795495B2 JP5795495B2 (ja) 2015-10-14

Family

ID=45066844

Family Applications (2)

Application Number Title Priority Date Filing Date
JP2011118069A Active JP5795495B2 (ja) 2010-06-04 2011-05-26 芳香族アミン変性物、レドックス触媒、燃料電池用電極触媒および燃料電池
JP2015159860A Pending JP2016026245A (ja) 2010-06-04 2015-08-13 芳香族アミン変性物の製造方法

Family Applications After (1)

Application Number Title Priority Date Filing Date
JP2015159860A Pending JP2016026245A (ja) 2010-06-04 2015-08-13 芳香族アミン変性物の製造方法

Country Status (2)

Country Link
JP (2) JP5795495B2 (ja)
WO (1) WO2011152487A1 (ja)

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101786220B1 (ko) * 2015-11-20 2017-10-17 현대자동차주식회사 리튬-공기 전지용 액상 촉매
US10541435B2 (en) * 2017-07-13 2020-01-21 Panasonic Intellectual Property Management Co., Ltd. Flow battery that includes redox mediator

Family Cites Families (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP0582919B2 (en) * 1992-08-11 2006-02-15 Fortum Oil and Gas Oy Conducting plastics material and a method for its preparation
JPH06172028A (ja) * 1992-12-07 1994-06-21 Tomoegawa Paper Co Ltd 高導電性炭素系焼成体及びその組成物
FR2710648B1 (fr) * 1993-09-28 1995-11-10 Alsthom Cge Alcatel Copolymère à propriétés magnétiques, son procédé de fabrication et ses applications.
FR2719595B1 (fr) * 1994-05-06 1996-06-14 Alsthom Cge Alcatel Composés cristallins ferromagnétiques de copolymères de dérivés de la naphtylamine et de composés aminés cycliques.
KR0174351B1 (ko) * 1996-03-28 1999-04-01 이서봉 용융가공이 가능한 전도성 고분자 복합체 및 그의 제조방법
EP1008148B1 (en) * 1996-05-31 2003-05-21 The Regents of The University of California Stable, concentrated solutions of high molecular weight polyaniline and articles therefrom
JP2005002278A (ja) * 2003-06-13 2005-01-06 Kanagawa Acad Of Sci & Technol 高エネルギー密度新規ポリアニリン誘導体
JP2006169291A (ja) * 2004-12-13 2006-06-29 Yokohama Rubber Co Ltd:The 変性導電性高分子並びにそれを用いた導電性部材
JP2006265761A (ja) * 2005-03-23 2006-10-05 Bridgestone Corp 炭素繊維及びその製造方法、並びにそれを用いた触媒構造体、固体高分子型燃料電池用電極及び固体高分子型燃料電池
JP2006286268A (ja) * 2005-03-31 2006-10-19 Equos Research Co Ltd 電子伝導性及びプロトン伝導性を併せ持つ混合伝導体並びにその製造方法
JP2008179909A (ja) * 2007-01-24 2008-08-07 Bridgestone Corp 炭素繊維及びその製造方法
JP4964292B2 (ja) * 2009-12-07 2012-06-27 日清紡ホールディングス株式会社 電極及び電池

Also Published As

Publication number Publication date
JP2016026245A (ja) 2016-02-12
WO2011152487A1 (ja) 2011-12-08
JP5795495B2 (ja) 2015-10-14

Similar Documents

Publication Publication Date Title
Yuan et al. Improved performance of proton exchange membrane fuel cells with p-toluenesulfonic acid-doped Co-PPy/C as cathode electrocatalyst
Lin et al. Solar-powered overall water splitting system combing metal-organic frameworks derived bimetallic nanohybrids based electrocatalysts and one organic solar cell
Morozan et al. Relationship between polypyrrole morphology and electrochemical activity towards oxygen reduction reaction
JP5386979B2 (ja) 熱処理した配位高分子金属錯体を用いた燃料電池用触媒、膜電極接合体、及び燃料電池、並びに酸化還元触媒。
Winther-Jensen et al. New generation, metal-free electrocatalysts for fuel cells, solar cells and water splitting
JP2008258152A (ja) 膜−電極接合体およびこれを用いた燃料電池
JP2011124223A (ja) 膜−電極接合体およびこれを用いた燃料電池
Chao et al. Varying N content and N/C ratio of the nitrogen precursor to synthesize highly active Co-Nx/C non-precious metal catalyst
JP5999823B2 (ja) ポリマーコンポジット変性物
Drillet et al. Activity and long-term stability of PEDOT as Pt catalyst support for the DMFC anode
CN103515624A (zh) 碳载非贵金属氧还原复合物催化剂及制备方法和应用
Xu et al. A novel cathode catalyst for aluminum-air fuel cells: Activity and durability of polytetraphenylporphyrin iron (II) absorbed on carbon black
Liu et al. Role of organic components in electrocatalysis for renewable energy storage
CN1982357A (zh) 燃料电池的聚合物膜及其制备方法以及包括它的膜电极组件
JP5795495B2 (ja) 芳香族アミン変性物、レドックス触媒、燃料電池用電極触媒および燃料電池
JP5759707B2 (ja) 変性物
JP2008189837A (ja) 導電性重合体金属錯体及びそれを用いた酸化還元触媒電極
JP2010167390A (ja) 酸素還元触媒、それを用いた燃料電池および空気電池、酸素還元触媒の製造方法
Dong et al. Electronic Modulation of a Polymerized Iron-Phthalocyanine Catalyst via Ligand Engineering toward the Oxygen Reduction Reaction for Aluminum-Air Batteries
Park et al. Preparation and comparative test of polypyrrole electrodes for direct methanol fuel cell
JP5114657B2 (ja) 導電性重合体金属錯体の製造方法およびそれを用いた電極触媒
CN111326742A (zh) 一种复合电极及其制备和应用
JP5251009B2 (ja) 電極触媒
Chakraborty et al. Triazine‐Based Porous Organic Polymer Electrocatalysts: Utility and Design Strategy
WO2025134912A1 (ja) 膜・触媒層構成体、膜・電極接合体、燃料電池、水電解セルおよび水電解装置

Legal Events

Date Code Title Description
A621 Written request for application examination

Free format text: JAPANESE INTERMEDIATE CODE: A621

Effective date: 20140214

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20150106

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20150306

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20150714

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20150813

R150 Certificate of patent or registration of utility model

Ref document number: 5795495

Country of ref document: JP

Free format text: JAPANESE INTERMEDIATE CODE: R150

S531 Written request for registration of change of domicile

Free format text: JAPANESE INTERMEDIATE CODE: R313531

R350 Written notification of registration of transfer

Free format text: JAPANESE INTERMEDIATE CODE: R350
