JP2011009218A - 金属リチウムの除去方法 - Google Patents
金属リチウムの除去方法 Download PDFInfo
- Publication number
- JP2011009218A JP2011009218A JP2010142250A JP2010142250A JP2011009218A JP 2011009218 A JP2011009218 A JP 2011009218A JP 2010142250 A JP2010142250 A JP 2010142250A JP 2010142250 A JP2010142250 A JP 2010142250A JP 2011009218 A JP2011009218 A JP 2011009218A
- Authority
- JP
- Japan
- Prior art keywords
- lithium
- plasma
- metallic lithium
- mask
- support
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
- 229910052744 lithium Inorganic materials 0.000 title claims abstract description 43
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical compound [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 title claims abstract description 42
- 238000000034 method Methods 0.000 title claims abstract description 33
- XGZVUEUWXADBQD-UHFFFAOYSA-L lithium carbonate Chemical compound [Li+].[Li+].[O-]C([O-])=O XGZVUEUWXADBQD-UHFFFAOYSA-L 0.000 claims abstract description 9
- 229910052808 lithium carbonate Inorganic materials 0.000 claims abstract description 9
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 claims abstract description 7
- 229910052799 carbon Inorganic materials 0.000 claims abstract description 7
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 claims abstract description 6
- 238000004519 manufacturing process Methods 0.000 claims abstract description 6
- 239000001301 oxygen Substances 0.000 claims abstract description 6
- 229910052760 oxygen Inorganic materials 0.000 claims abstract description 6
- 239000007864 aqueous solution Substances 0.000 claims abstract description 4
- CURLTUGMZLYLDI-UHFFFAOYSA-N Carbon dioxide Chemical group O=C=O CURLTUGMZLYLDI-UHFFFAOYSA-N 0.000 claims description 10
- 229910002092 carbon dioxide Inorganic materials 0.000 claims description 5
- 239000001569 carbon dioxide Substances 0.000 claims description 5
- 229910001882 dioxygen Inorganic materials 0.000 claims description 4
- 238000004064 recycling Methods 0.000 abstract description 2
- 238000001771 vacuum deposition Methods 0.000 abstract description 2
- 238000006243 chemical reaction Methods 0.000 description 10
- 238000004140 cleaning Methods 0.000 description 9
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Chemical compound O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 8
- 238000000151 deposition Methods 0.000 description 5
- 239000007787 solid Substances 0.000 description 5
- 230000008021 deposition Effects 0.000 description 4
- 239000007789 gas Substances 0.000 description 4
- 239000000758 substrate Substances 0.000 description 4
- 239000013626 chemical specie Substances 0.000 description 3
- 150000001875 compounds Chemical class 0.000 description 3
- 239000000463 material Substances 0.000 description 3
- 239000000243 solution Substances 0.000 description 3
- MYMOFIZGZYHOMD-UHFFFAOYSA-N Dioxygen Chemical compound O=O MYMOFIZGZYHOMD-UHFFFAOYSA-N 0.000 description 2
- 229910018068 Li 2 O Inorganic materials 0.000 description 2
- 238000004090 dissolution Methods 0.000 description 2
- 230000005672 electromagnetic field Effects 0.000 description 2
- 238000001900 extreme ultraviolet lithography Methods 0.000 description 2
- 239000001307 helium Substances 0.000 description 2
- 229910052734 helium Inorganic materials 0.000 description 2
- SWQJXJOGLNCZEY-UHFFFAOYSA-N helium atom Chemical compound [He] SWQJXJOGLNCZEY-UHFFFAOYSA-N 0.000 description 2
- FUJCRWPEOMXPAD-UHFFFAOYSA-N lithium oxide Chemical compound [Li+].[Li+].[O-2] FUJCRWPEOMXPAD-UHFFFAOYSA-N 0.000 description 2
- 229910001947 lithium oxide Inorganic materials 0.000 description 2
- HGBOYTHUEUWSSQ-UHFFFAOYSA-N pentanal Chemical compound CCCCC=O HGBOYTHUEUWSSQ-UHFFFAOYSA-N 0.000 description 2
- 238000005240 physical vapour deposition Methods 0.000 description 2
- 238000000623 plasma-assisted chemical vapour deposition Methods 0.000 description 2
- 239000012495 reaction gas Substances 0.000 description 2
- 239000010409 thin film Substances 0.000 description 2
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 1
- 229910004298 SiO 2 Inorganic materials 0.000 description 1
- 239000010408 film Substances 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 229910021437 lithium-transition metal oxide Inorganic materials 0.000 description 1
- 238000012423 maintenance Methods 0.000 description 1
- 239000012528 membrane Substances 0.000 description 1
- 229910052751 metal Inorganic materials 0.000 description 1
- 239000002184 metal Substances 0.000 description 1
- 238000005457 optimization Methods 0.000 description 1
- 230000001737 promoting effect Effects 0.000 description 1
- 230000006641 stabilisation Effects 0.000 description 1
- 238000011105 stabilization Methods 0.000 description 1
- 229910000314 transition metal oxide Inorganic materials 0.000 description 1
Classifications
-
- C—CHEMISTRY; METALLURGY
- C23—COATING METALLIC MATERIAL; COATING MATERIAL WITH METALLIC MATERIAL; CHEMICAL SURFACE TREATMENT; DIFFUSION TREATMENT OF METALLIC MATERIAL; COATING BY VACUUM EVAPORATION, BY SPUTTERING, BY ION IMPLANTATION OR BY CHEMICAL VAPOUR DEPOSITION, IN GENERAL; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL
- C23F—NON-MECHANICAL REMOVAL OF METALLIC MATERIAL FROM SURFACE; INHIBITING CORROSION OF METALLIC MATERIAL OR INCRUSTATION IN GENERAL; MULTI-STEP PROCESSES FOR SURFACE TREATMENT OF METALLIC MATERIAL INVOLVING AT LEAST ONE PROCESS PROVIDED FOR IN CLASS C23 AND AT LEAST ONE PROCESS COVERED BY SUBCLASS C21D OR C22F OR CLASS C25
- C23F4/00—Processes for removing metallic material from surfaces, not provided for in group C23F1/00 or C23F3/00
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/052—Li-accumulators
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/058—Construction or manufacture
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
- Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
- Y02E60/10—Energy storage using batteries
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02P—CLIMATE CHANGE MITIGATION TECHNOLOGIES IN THE PRODUCTION OR PROCESSING OF GOODS
- Y02P70/00—Climate change mitigation technologies in the production process for final industrial or consumer products
- Y02P70/50—Manufacturing or production processes characterised by the final manufactured product
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Mechanical Engineering (AREA)
- Metallurgy (AREA)
- Organic Chemistry (AREA)
- Battery Electrode And Active Subsutance (AREA)
- Solid-Sorbent Or Filter-Aiding Compositions (AREA)
- Secondary Cells (AREA)
- Manufacture And Refinement Of Metals (AREA)
- Primary Cells (AREA)
- Physical Vapour Deposition (AREA)
Abstract
【課題】マイクロ電池製造時のリチウム真空堆積プロセスで用いられるメカニカルマスクから安全にリチウムを除去するとともに、該リチウムをリサイクルする方法を提供する。
【解決手段】支持体上の金属リチウムの除去方法は、プラズマ応用ステップを備える。プラズマは、５０Ｗから４００Ｗの間のパワーを持つ炭素源及び酸素源から形成される。プラズマは、金属リチウムを炭酸リチウムに変換する。さらに、水溶液に炭酸リチウムを溶解させるステップを備える。
【選択図】なし
【解決手段】支持体上の金属リチウムの除去方法は、プラズマ応用ステップを備える。プラズマは、５０Ｗから４００Ｗの間のパワーを持つ炭素源及び酸素源から形成される。プラズマは、金属リチウムを炭酸リチウムに変換する。さらに、水溶液に炭酸リチウムを溶解させるステップを備える。
【選択図】なし
Description
本発明は、プラズマ応用ステップ（plasma application step）を備える、支持体（support）の上の金属リチウムの除去の方法に関する。
マイクロ電池の製造技術は、通常、連続して、例えばＰＶＤ（物理的気相成長法）といった真空堆積技術により、凹部（recesses）を持つメカニカルマスク（mechanical mask）を通じて、マイクロ電池（microbattery）の薄膜を堆積することにより構成されている。マスクは、基板の上に位置し、堆積の間、その位置に保持される。堆積後、メカニカルマスクは除去され、基板は所望のパターンを示す。このステップは、最終的な薄膜装置（thin-film device）を形成するために必要な回数だけ、繰り返される。
このような技術の使用は、特に、洗浄ステップといった、マスクメンテナンス手順（mask maintenance protocols）の厳密な制御を要求する。このステップの最適化においては、所定の基準を、特に、マスクにダメージを与えないための基準と、プロセスの収率や時間についての基準と、を重要視する。リチウムマイクロ電池の製造の場合、他の安全に関係する基準は、先に述べた基準に追加することができる。洗浄は、その表面に金属リチウムを有するマスクに対して行うことができ、その材料は空気及び水蒸気と接触することにより不安定である。リチウム層の反応は、マスクの上のリチウムの量と比例するものであり、マスクの上にあるリチウムの量は、製造率（production rate）とともに増加する。水によりこのマスクを洗浄することは、水蒸気の存在の下でのリチウムの不安定性によりもたらされる安全性に関する多くのリスクを構成する。
欧州特許出願ＥＰ１８４５０６５には、リチウム遷移金属酸化物（lithiated transition metal oxide）、又は、過リチウム遷移金属酸化物（super-lithiated transition metal oxide）を得ることができる方法が記載されている。この方法は、大量のアルコール系溶液（heavy alcohol-based solution）中に金属リチウムの膜を溶解するステップを備える。例えば、金属リチウム３ｇの溶解は、室温下のペンチルアルデヒド（pentylaldehyde）溶液中で行われ、２時間後に、反応が完全なものとなる。この方法は、以下の欠点を示す。すなわち、金属リチウムの堆積装置から溶解槽への移動は、リチウムと空気との間の接触のリスクを生じさせることと、このようなプロセスを行うために必要とする時間は、比較的長いこととである。さらに、この方法は、実施が難しく、マスクの洗浄に適したものではない。
文献“Plasma cleaning of lithium off of collector optics material for use in extreme ultraviolet lithography applications”(J. Micro/Nanolith. MEMS MOEMS 6(2),023005,2007)には、ヘリウム系プラズマの応用により、オプティックコレクター（optic collector）上のリチウムを洗浄する方法が記載されている。プラズマは、１３．５６ＭＨｚの高周波パワーソースを備える装置によってヘリウムから生成される。ヘリウムプラズマは、極紫外線リソグラフィー（extreme ultraviolet lithography）で用いられる光学ミラー（optic mirror）の表面に存在するリチウムを噴射するために用いられる。ガラス基板の上の薄い膜厚の金属リチウム層は、温度４００℃の高周波プラズマの適用によって除去される。しかしながら、この方法は、ゆっくりとしたものであり、全ての厚さのリチウム層に適したものではない。
本発明の目的は、従来技術の欠点を改善する、金属リチウムの除去方法を提供することである。さらに、本発明の目的は、実施が簡単で、使用がシンプルで、迅速な除去のための方法を提供することである。
本発明によれば、この目的は、以下のことにより、すなわち、プラズマは、炭素源及び酸素源から形成され、且つ、リチウムを炭酸リチウム（lithium carbonate）に変換するものであることと、方法が、水に炭酸リチウムを溶解させるステップを備えることと、により、達成することができる。
方法は、支持体の上に位置する金属リチウムと化学的に反応するプラズマの適用により構成されている。従って、リチウムは、空気中において安定で、除去が簡単な化合物に変換される。除去は、好ましくは水に溶解させることによって行われる。
その表面に金属リチウムを含む支持体の上にプラズマを適用することは、プラズマ化学気相成長法装置（plasma Enhanced Chemical Vapor Deposition：ＰＥＣＶＤ）のものと似たチャンバー（chamber）の中で行われる。化学種（chemical species）を含む反応ガスを使用し、化学種を含む反応ガスは、このような装置の中に注入される。装置は、通常、電磁場を形成する高周波タイプのＡＣ供給源を備える。この電磁場は、ガス中に存在する化学種の原子の一部をイオン化し、プラズマを形成する。プラズマは、炭素源と酸素源とから形成される。炭素源は、好ましくは、二酸化炭素（ＣＯ２）である。また、炭素源は、例えば、Ｃ２Ｈ４といった、式ＣＸＨＹ、且つ、Ｘ≧１及びＹ≧１で示される化合物とすることもできる。酸素源は、好ましくは、水（Ｈ２Ｏ）、又は、二原子酸素（diatomic oxygen）（Ｏ２）である。
二酸素（dioxide）及び二酸化炭素を使用した場合、金属リチウムとのプラズマの化学反応は、以下の２つの反応に従って起こる。

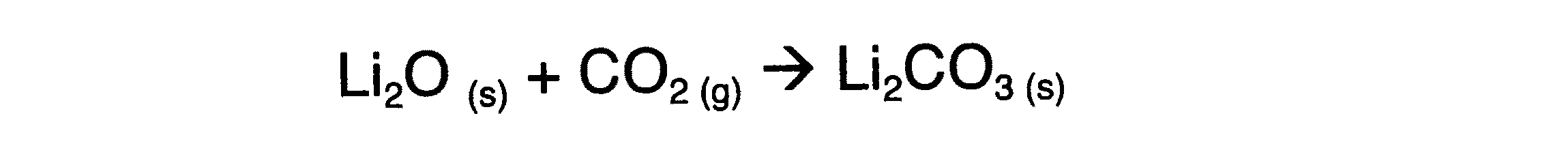

第１のステージにおいて、固体リチウムはガス状の二酸素と反応し、固体の酸化リチウムＬｉ２Ｏを形成する。第２のステージにおいて、固体の酸化リチウムＬｉ２Ｏは、ガス状の二酸化炭素と反応し、固体の炭酸リチウムＬｉ２ＣＯ３を形成する。
これらの反応からの結果として得られたＬｉ２ＣＯ３膜は、溶液槽中で溶解される。溶解ステップは、水とのリチウムの反応を特徴付けるガス放出（gas release）が全体的にほとんどないことを、明らかにするものである。反応がほとんど完全に行われた際には、未反応の金属リチウムの量は、ごくわずかである。
加熱は、含まれる反応の速度（kinetics）を促進させるために、支持体に対して行うことができる。従って、支持体は、好ましくは、２０から２００℃の間で加熱される。
安定化ステップとも呼ばれるプラズマ応用ステップは、例えば、約２３３ｍＴｏｒｒの圧力と１００℃の温度との下で、２０分間行われる。ガスのフローレート（flowrate）については、二酸化炭素は、約１．１リットル／分（standard liter per minute(ＳＬＭ)）であり、二酸素は、約５リットル／分
（ＳＬＭ）である。プラズマは、高周波タイプのＡＣ信号手段により形成され、印加されるパワーは、好ましくは、５０Ｗから４００Ｗの間のものである。プラズマは、低周波で、持続的（continuous）、又は、パルス持続的（pulsed-continuous）なものとすることもできる。
（ＳＬＭ）である。プラズマは、高周波タイプのＡＣ信号手段により形成され、印加されるパワーは、好ましくは、５０Ｗから４００Ｗの間のものである。プラズマは、低周波で、持続的（continuous）、又は、パルス持続的（pulsed-continuous）なものとすることもできる。
例えば、この方法は、Ｓｉ／ＳｉＯ２（１０００Å）／Ｓｉ３Ｎ４（３０００Å）の基板の上の厚さ３μｍのリチウム層を除去するために、用いられる。
これによって、この方法は、金属リチウムを、空気及び水の中で安定な固体化合物である炭酸リチウムＬｉ２ＣＯ３に変換することを可能にする。堆積装置と洗浄装置との間をマスクが移動することがないということは、空気（atomosphere）とのリチウムの反応のリスクを減らすものである。従って、安全性の要求を尊重することができる。さらに、反応速度が高いということは、プロセスを早いものとし、これによって、高い処理率（throughput rate）を促進する。
この方法は、様々なアプリケーションにおけるリチウムの除去に適用することができる。特に、リチウムマイクロ電池の製造において用いられるメカニカルマスクを形成する支持体の洗浄には利益がある。反応性ガスとマスクの材料との性質により、方法は、メカニカルマスクにダメージを与えるものではない。方法は、チャンバーに堆積したリチウムの洗浄にも適用することができる。
最終的には、方法は、次の使用のためのリサイクルを可能にするために、水溶液中に炭酸リチウムＬｉ２ＣＯ３を生成する。
Claims (5)
- プラズマ応用ステップを備える支持体の上の金属リチウムの除去方法であって、前記プラズマは、炭素源及び酸素源から形成され、且つ、前記金属リチウムを炭酸リチウムに変換し、前記方法は、水溶液に前記炭酸リチウムを溶解させるステップを備える、ことを特徴とする方法。
- 前記プラズマ応用ステップは、５０Ｗから４００Ｗの間のパワーにおいて行われることを特徴とする請求項１に記載の金属リチウムの除去方法。
- 前記炭素源は二酸化炭素であり、前記酸素源は二原子酸素である、ことを特徴とする請求項１又は２に記載の金属リチウムの除去方法。
- 前記支持体は、２０から２００℃の間の温度に加熱されることを特徴とする請求項１から３のいずれか１つに記載の金属リチウムの除去方法。
- 前記支持体は、リチウム電池の製造で用いられるメカニカルマスクであることを特徴とする請求項１から４のいずれか１つに記載の金属リチウムの除去方法。
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| FR0903069A FR2947283B1 (fr) | 2009-06-24 | 2009-06-24 | Procede d'elimination de lithium metallique |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| JP2011009218A true JP2011009218A (ja) | 2011-01-13 |
Family
ID=41611146
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2010142250A Pending JP2011009218A (ja) | 2009-06-24 | 2010-06-23 | 金属リチウムの除去方法 |
Country Status (9)
| Country | Link |
|---|---|
| US (1) | US9243332B2 (ja) |
| EP (1) | EP2270259B1 (ja) |
| JP (1) | JP2011009218A (ja) |
| KR (1) | KR20100138819A (ja) |
| CN (1) | CN101931095A (ja) |
| AT (1) | ATE536427T1 (ja) |
| ES (1) | ES2377902T3 (ja) |
| FR (1) | FR2947283B1 (ja) |
| PL (1) | PL2270259T3 (ja) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2013001990A (ja) * | 2011-06-21 | 2013-01-07 | Kashima Senko Kk | 廃電池のリサイクル方法 |
Families Citing this family (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CN110767884A (zh) * | 2019-09-20 | 2020-02-07 | 曲源 | 一种具有核壳结构的惰性金属锂粉 |
| CN110931908B (zh) * | 2019-11-27 | 2021-03-19 | 北京金茂绿建科技有限公司 | 一种基于光纤测温的储能装置安全控制系统 |
| CN112501616B (zh) * | 2020-11-10 | 2023-03-07 | 合肥综合性国家科学中心能源研究院(安徽省能源实验室) | 一种清除粘附于金属样件表面锂合金的方法及装置 |
Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS62250645A (ja) * | 1986-04-24 | 1987-10-31 | Hoya Corp | 洗浄方法 |
| WO2006051989A1 (ja) * | 2004-11-15 | 2006-05-18 | Ideal Star Inc. | アルカリ金属内包フラーレン類の分離剤、フラーレン類からのアルカリ金属とその化合物の除去方法、アルカリ金属内包フラーレン類の精製方法及び製造方法並びにそれらのシステム |
| WO2006082724A1 (ja) * | 2005-02-02 | 2006-08-10 | Tokyo Electron Limited | クリーニング方法およびプラズマ処理方法 |
| JP2006247650A (ja) * | 2005-03-03 | 2006-09-21 | Air Products & Chemicals Inc | チャンバーからの残留物の除去方法 |
Family Cites Families (15)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| CA2110097C (en) * | 1992-11-30 | 2002-07-09 | Soichiro Kawakami | Secondary battery |
| JP3347555B2 (ja) * | 1994-12-01 | 2002-11-20 | キヤノン株式会社 | リチウム二次電池の負極の作製方法 |
| US5705443A (en) * | 1995-05-30 | 1998-01-06 | Advanced Technology Materials, Inc. | Etching method for refractory materials |
| TW460943B (en) * | 1997-06-11 | 2001-10-21 | Applied Materials Inc | Reduction of mobile ion and metal contamination in HDP-CVD chambers using chamber seasoning film depositions |
| FR2777386B1 (fr) | 1998-04-14 | 2000-05-12 | Commissariat Energie Atomique | Procede de preparation d'oxyde de metal de transition lithie ou surlithie, materiau actif d'electrode positive comprenant cet oxyde, et accumulateur |
| US7247408B2 (en) * | 1999-11-23 | 2007-07-24 | Sion Power Corporation | Lithium anodes for electrochemical cells |
| US6911280B1 (en) * | 2001-12-21 | 2005-06-28 | Polyplus Battery Company | Chemical protection of a lithium surface |
| KR100497232B1 (ko) * | 2003-07-01 | 2005-06-23 | 삼성에스디아이 주식회사 | 리튬 설퍼 전지용 음극, 그의 제조 방법 및 그를 포함하는리튬 설퍼 전지 |
| US20050079418A1 (en) * | 2003-10-14 | 2005-04-14 | 3M Innovative Properties Company | In-line deposition processes for thin film battery fabrication |
| US7196342B2 (en) * | 2004-03-10 | 2007-03-27 | Cymer, Inc. | Systems and methods for reducing the influence of plasma-generated debris on the internal components of an EUV light source |
| US7737382B2 (en) * | 2004-04-01 | 2010-06-15 | Lincoln Global, Inc. | Device for processing welding wire |
| CN101056822A (zh) * | 2004-11-15 | 2007-10-17 | 理想星株式会社 | 内含碱金属的富勒烯类的分离剂、从富勒烯类中除去碱金属及其化合物的方法、内含碱金属的富勒烯类的精制方法和制造方法及其系统 |
| JP4404928B2 (ja) * | 2007-10-18 | 2010-01-27 | トヨタ自動車株式会社 | 被覆正極活物質の製造方法、非水系二次電池用正極の製造方法、及び、非水系二次電池の製造方法 |
| US8083859B2 (en) * | 2008-05-30 | 2011-12-27 | Applied Materials, Inc. | Arrangement and method for removing alkali- or alkaline earth-metals from a vacuum coating chamber |
| KR100955684B1 (ko) | 2008-10-02 | 2010-05-06 | 주식회사 하이닉스반도체 | 플래그신호 생성회로 및 반도체 메모리 장치 |
-
2009
- 2009-06-24 FR FR0903069A patent/FR2947283B1/fr not_active Expired - Fee Related
-
2010
- 2010-06-15 AT AT10354031T patent/ATE536427T1/de active
- 2010-06-15 PL PL10354031T patent/PL2270259T3/pl unknown
- 2010-06-15 EP EP10354031A patent/EP2270259B1/fr not_active Not-in-force
- 2010-06-15 ES ES10354031T patent/ES2377902T3/es active Active
- 2010-06-18 US US12/818,607 patent/US9243332B2/en not_active Expired - Fee Related
- 2010-06-18 CN CN2010102083439A patent/CN101931095A/zh active Pending
- 2010-06-23 KR KR1020100059525A patent/KR20100138819A/ko not_active Withdrawn
- 2010-06-23 JP JP2010142250A patent/JP2011009218A/ja active Pending
Patent Citations (4)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS62250645A (ja) * | 1986-04-24 | 1987-10-31 | Hoya Corp | 洗浄方法 |
| WO2006051989A1 (ja) * | 2004-11-15 | 2006-05-18 | Ideal Star Inc. | アルカリ金属内包フラーレン類の分離剤、フラーレン類からのアルカリ金属とその化合物の除去方法、アルカリ金属内包フラーレン類の精製方法及び製造方法並びにそれらのシステム |
| WO2006082724A1 (ja) * | 2005-02-02 | 2006-08-10 | Tokyo Electron Limited | クリーニング方法およびプラズマ処理方法 |
| JP2006247650A (ja) * | 2005-03-03 | 2006-09-21 | Air Products & Chemicals Inc | チャンバーからの残留物の除去方法 |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2013001990A (ja) * | 2011-06-21 | 2013-01-07 | Kashima Senko Kk | 廃電池のリサイクル方法 |
Also Published As
| Publication number | Publication date |
|---|---|
| FR2947283A1 (fr) | 2010-12-31 |
| US9243332B2 (en) | 2016-01-26 |
| EP2270259B1 (fr) | 2011-12-07 |
| ATE536427T1 (de) | 2011-12-15 |
| CN101931095A (zh) | 2010-12-29 |
| ES2377902T3 (es) | 2012-04-03 |
| US20100326814A1 (en) | 2010-12-30 |
| EP2270259A1 (fr) | 2011-01-05 |
| KR20100138819A (ko) | 2010-12-31 |
| FR2947283B1 (fr) | 2011-07-01 |
| PL2270259T3 (pl) | 2012-04-30 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| CN111505767B (zh) | 基于氧化硅掩膜的铌酸锂光子芯片制备方法 | |
| AU2015333580B2 (en) | Method of fabricating a diamond membrane | |
| JP6116705B2 (ja) | Ｇｅ量子ドットの成長方法、Ｇｅ量子ドット複合材及びその応用 | |
| TWI453909B (zh) | 清潔圖案化元件的方法與系統以及在基材上沉積一層系統的方法與塗覆系統 | |
| JP2011009218A (ja) | 金属リチウムの除去方法 | |
| JP2022543545A (ja) | ペリクル膜 | |
| TWI748147B (zh) | 石墨烯膠膜的製備方法及石墨烯的轉移方法 | |
| US20080014346A1 (en) | Method of synthesizing single-wall carbon nanotubes | |
| US11807571B2 (en) | Silicon and silica nanostructures and method of making silicon and silica nanostructures | |
| WO2022095710A1 (zh) | 芯片炖化层的制备方法、芯片炖化层及芯片 | |
| JP2009292703A (ja) | 光学素子成形用の金型の製造方法および光学素子の製造方法 | |
| CN106099637B (zh) | 基于纳米压印光栅的两步干法刻蚀方法及外延片和激光器 | |
| JPWO2018181104A1 (ja) | ドライエッチング方法またはドライクリーニング方法 | |
| JP5719579B2 (ja) | プラズマエッチング方法 | |
| JP2007537128A (ja) | 炭化ケイ素物の熱処理 | |
| JP7587219B1 (ja) | グラフェンの成長方法、及びグラフェンデバイスの製造方法 | |
| JP4783900B2 (ja) | 基体への膜形成法及びデバイス作製法 | |
| CN121915359A (zh) | 一种基于NaCl疏水层的滤片脱膜模具和脱膜方法 | |
| Tran et al. | Post-processing of glass substrates for microfluidic and MEMS applications | |
| JP5407047B2 (ja) | デバイス作製法 | |
| CN120565410A (zh) | 基于有机金属络合物辅助去除副产物的等离子刻蚀方法 | |
| CN121250340A (zh) | 一种黑硅纳米森林结构及其制备方法与应用 | |
| JPH01223733A (ja) | 炭化チタン系膜及び窒化チタン系膜のエッチング方法 | |
| CN120400769A (zh) | 一种高致密性二氧化硅膜层制备方法 | |
| CN120210727A (zh) | 一种vo2薄膜图案化方法 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20130603 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20131211 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20131224 |
|
| A02 | Decision of refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A02 Effective date: 20140523 |
