JP2010059365A - ポリアミノ酸誘導体及び共重合体の製造方法 - Google Patents
ポリアミノ酸誘導体及び共重合体の製造方法 Download PDFInfo
- Publication number
- JP2010059365A JP2010059365A JP2008228870A JP2008228870A JP2010059365A JP 2010059365 A JP2010059365 A JP 2010059365A JP 2008228870 A JP2008228870 A JP 2008228870A JP 2008228870 A JP2008228870 A JP 2008228870A JP 2010059365 A JP2010059365 A JP 2010059365A
- Authority
- JP
- Japan
- Prior art keywords
- polyamino acid
- group
- acid derivative
- producing
- molecular weight
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 0 *C(C(O)=O)NC(Oc1ccccc1)=O Chemical compound *C(C(O)=O)NC(Oc1ccccc1)=O 0.000 description 1
Images
Landscapes
- Polyamides (AREA)
- Macromonomer-Based Addition Polymer (AREA)
Abstract
【課題】アミノ酸から、少ない工程で、かつ、温和な条件下でポリアミノ酸誘導体を製造する方法の提供。
【解決手段】（ａ）アミノ酸カーバメート化合物をアミン化合物の存在下に重縮合させてポリアミノ酸を得、（ｂ）得られたポリアミノ酸と不飽和カルボン酸等の末端修飾剤とを反応させることにより、末端に不飽和基等にて修飾して、末端変性のポリアミノ酸誘導体を得、末端が不飽和基の時は、マクロモノマーとして、単量体と付加共重合できるポリアミノ酸誘導体の製造方法。
【選択図】なし
【解決手段】（ａ）アミノ酸カーバメート化合物をアミン化合物の存在下に重縮合させてポリアミノ酸を得、（ｂ）得られたポリアミノ酸と不飽和カルボン酸等の末端修飾剤とを反応させることにより、末端に不飽和基等にて修飾して、末端変性のポリアミノ酸誘導体を得、末端が不飽和基の時は、マクロモノマーとして、単量体と付加共重合できるポリアミノ酸誘導体の製造方法。
【選択図】なし
Description
本発明は、ポリアミノ酸誘導体及び共重合体の新規な製造方法に関する。
ポリアミノ酸及び重合体は、医薬品、化粧品、それらの中間体、バインダー等に用いられる極めて有用な化合物である。従って、現在、その製造方法について盛んに研究がなされており、その原料であるポリアミノ酸の製造方法としては、以下のような方法が知られている。
（１）アミノ酸エステルの重縮合について、単純なアミノ酸エステルでは、大量のジケトピペラジンを生成するが、セチルエステルでは、ジケトピペラジンを生成せず、オリゴマーを生成することが知られている（非特許文献１）。しかし、この方法は、化学合成されたラセミ化グリシンにのみ適用されているという問題がある。
（２）アミノ酸Ｎ−カルボキシ無水物（ＮＣＡ）の開環重合は、一般的なポリアミノ酸の合成方法として知られており、高分子量体が合成可能である。しかし、アミノ酸原料としてＮＣＡ誘導体を合成する工程と、ＮＣＡ誘導体を重合させる工程とが必要であり、ＮＣＡを合成する段階で、有毒なホスゲンを必要とするという問題がある。
（３）ポリスクシンイミドの加水分解方法は、高分子量のポリアスパラギン酸を合成する方法として知られている（非特許文献２〜４）。しかし、アスパラギン酸およびポリ−β−アラニンに特異的な方法であり、他のアミノ酸には応用できないという問題がある。
（４）ポリアミノ酸の重縮合反応を溶融塩化合物中で行うことにより、分子量が数十万のポリアミノ酸を得る方法が知られている（特許文献１）。しかし、１３０℃〜１７０℃の温度範囲で加熱する必要があり、加熱によるラセミ化を引き起こしやすいという大きな問題がある。
また、これについては類似の出願についても既に公開がなされているが、同様の大きな問題がある（特許文献２）。
また、これについては類似の出願についても既に公開がなされているが、同様の大きな問題がある（特許文献２）。
（５）トリフェニルホスファイト／塩化リチウム／ポリビニルピロリドン中での直接重縮合法により、８０℃という低温で高分子量のポリアミノ酸（ポリロイシンほか）を得る方法が知られている（非特許文献５）。しかし、トリフェニルホスファイトを多量に用いる、ポリビニルピロリドンと生成物との分離が難しい、という大きな問題がある。
（６）銅錯体により制御された活性エステル法によるポリアミノ酸の合成は高分子量ポリアミノ酸および分子量を制御したポリアミノ酸を合成するうえで有効な方法である（非特許文献６）。しかし、原料合成のためのカルボン酸保護にまでの工程が極めて迂遠であるという問題がある。
（７）イットリウム触媒を用いた活性エステルアミノ酸の重縮合が知られている（非特許文献７）。しかし、ルイス酸としてのイットリウムトリフラートが不可欠であり、工業的な応用は難しい。
Baniel, A., Frankel, M.,Friedrich, I., Katchalsky, A., J. Org. Chem., 13, 791-795 (1948)
Vegotsky, A., Harada, K., Fox, K., J.Am. Chem. Soc,, 80, 3361-3366 (1958)
Harada,K.,J.Org.Chem.,24,1662-1666(1959)
Kovacs, J., Kovacs, H. N.,Koenyves, I., Csaszar, J.,Vajda. T., Mix, H., J. Org. Chem., 26,1084-1091 (1961)
特開２００４−３０７５５８号公報
特開平７−１９６７９０号公報
Higashi, F., Sano, K., Kakinoki, H., J. Polym.Sci.; Chem. Ed., 18, 1841-1846 (1980)
Naka, K., Nemoto, T., Chujo, Y., J. Polym. Sci.;Part A: Polym. Chem., 41, 1504-1510 (2003)
Ando, D., Nemoto, T., Naka, K., Chujo, Y., Polym. Prepr. Jpn, 53,251 (2004)
しかし、アミノ酸からポリアミノ酸の共重合体になり得るポリアミノ酸誘導体を製造する方法については、これまで実用的な製造方法が知られていない。
従って、本発明の課題は、アミノ酸から、少ない工程で、かつ、温和な条件下でポリアミノ酸誘導体を製造する方法を提供することにある。また、末端に重合性不飽和基を有するポリアミノ酸誘導体を用いて共重合体を製造する方法を提供することにある。
従って、本発明の課題は、アミノ酸から、少ない工程で、かつ、温和な条件下でポリアミノ酸誘導体を製造する方法を提供することにある。また、末端に重合性不飽和基を有するポリアミノ酸誘導体を用いて共重合体を製造する方法を提供することにある。
本発明者らは、ポリアミノ酸誘導体の製造方法について創意工夫を重ねた結果、アミノ酸カーバメート化合物を重縮合させてポリアミノ酸を得た後に、得られたポリアミノ酸と末端修飾剤とを反応させることにより上記課題を解決できることを見出し、本発明を完成した。
（１）すなわち、本発明は、（ａ）アミノ酸カーバメート化合物を重縮合させてポリアミノ酸を得、
（ｂ）得られたポリアミノ酸と末端修飾剤とを反応させることを特徴とするポリアミノ酸誘導体の製造方法を提供するものである。
（ｂ）得られたポリアミノ酸と末端修飾剤とを反応させることを特徴とするポリアミノ酸誘導体の製造方法を提供するものである。

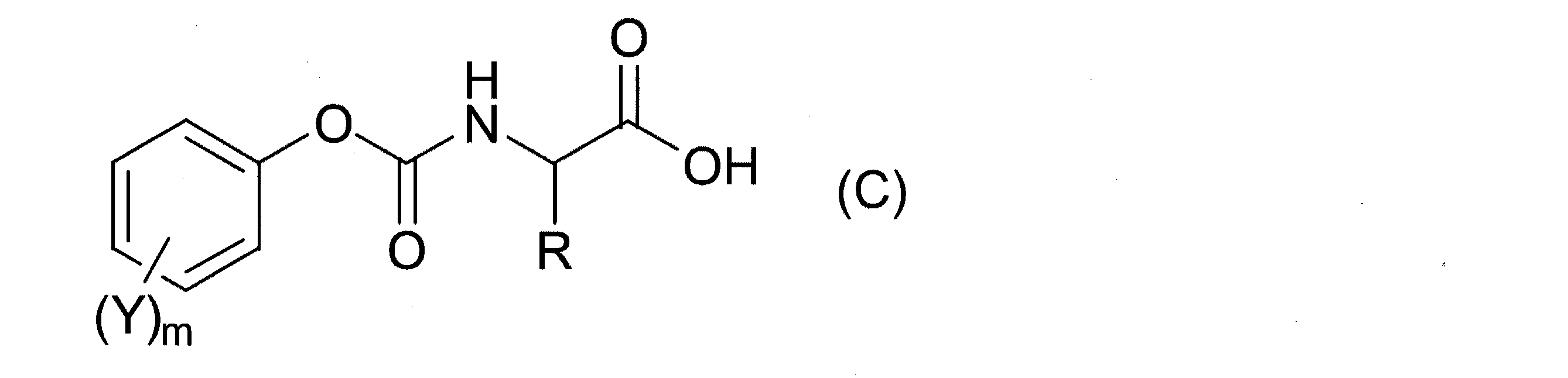

（２）また、本発明は、アミノ酸カーバメート化合物が、下記式（Ｃ）
（式中、Ｒは水素原子又は炭素数１以上の有機基、Ｙは水素原子又は電子吸引性基、ｍは１〜５の整数を示す。）
で表される化合物である上記（１）記載のポリアミノ酸誘導体の製造方法を提供するものである。
（３）また、本発明は、重縮合を反応温度１０℃〜１１０℃で行う上記（１）又は（２）記載のポリアミノ酸誘導体の製造方法を提供するものである。
（４）また、本発明は、工程（ａ）をアミン化合物の存在下で行う上記（１）〜（３）いずれか１項に記載のポリアミノ酸誘導体の製造方法を提供するものである。
（５）また、本発明は、アミン化合物が１級アミンである上記（４）に記載のポリアミノ酸誘導体の製造方法を提供するものである。
（６）また、本発明は、末端修飾剤が、重合性不飽和基を有する化合物である上記（１）〜（５）のいずれか記載のポリアミノ酸誘導体の製造方法を提供するものである。
（７）また、本発明は、上記（６）の方法により得られる、末端に重合性不飽和基を有するポリアミノ酸誘導体を共重合させることを特徴とする共重合体の製造方法を提供するものである。
で表される化合物である上記（１）記載のポリアミノ酸誘導体の製造方法を提供するものである。
（３）また、本発明は、重縮合を反応温度１０℃〜１１０℃で行う上記（１）又は（２）記載のポリアミノ酸誘導体の製造方法を提供するものである。
（４）また、本発明は、工程（ａ）をアミン化合物の存在下で行う上記（１）〜（３）いずれか１項に記載のポリアミノ酸誘導体の製造方法を提供するものである。
（５）また、本発明は、アミン化合物が１級アミンである上記（４）に記載のポリアミノ酸誘導体の製造方法を提供するものである。
（６）また、本発明は、末端修飾剤が、重合性不飽和基を有する化合物である上記（１）〜（５）のいずれか記載のポリアミノ酸誘導体の製造方法を提供するものである。
（７）また、本発明は、上記（６）の方法により得られる、末端に重合性不飽和基を有するポリアミノ酸誘導体を共重合させることを特徴とする共重合体の製造方法を提供するものである。
本発明によれば、少ない工程で、かつ、温和な条件下でアミノ酸からポリアミノ酸誘導体を製造することができる。また、末端に重合性不飽和基を有するポリアミノ酸誘導体を用いて共重合体を製造することができる。
ポリアミノ酸誘導体の製造方法
本発明のポリアミノ酸誘導体の製造方法は、（ａ）アミノ酸カーバメート化合物を重縮合させてポリアミノ酸誘導体を得、（ｂ）得られたポリアミノ酸誘導体と末端修飾剤とを反応させることを特徴とする。
本発明のポリアミノ酸誘導体の製造方法は、（ａ）アミノ酸カーバメート化合物を重縮合させてポリアミノ酸誘導体を得、（ｂ）得られたポリアミノ酸誘導体と末端修飾剤とを反応させることを特徴とする。
本発明において、アミノ酸カーバメート化合物としては、下記式（Ｃ）
（式中、Ｒは水素原子又は炭素数１以上の有機基、Ｙは各々独立に、水素原子又は電子吸引性基、ｍは１〜５の整数を示す。）で表される化合物であることが好ましい。
式（Ｃ）中、Ｒは、水素原子または炭素数１以上の有機基であり、該有機基としては、置換基を有していてもよいアルキル基、置換基を有していてもよいシクロアルキル基、置換基を有していてもよいアリール基、置換基を有していてもよいアリールアルキル基、置換基を有していてもよいヘテロ環基及び置換基を有していてもよいヘテロ環アルキル基等が挙げられる。これらの有機基に置換し得る基としては、ヒドロキシ基、メルカプト基、アミノ基、カルボキシ基、エステル基、アルコキシカルボニル基及びアラルキルオキシカルボニル基等が挙げられる。
ここで、Ｒ中のアルキル基としては、メチル、エチル、イソプロピル、イソブチル、sec-ブチル等の炭素数１〜１２の直鎖又は分岐鎖のアルキル基が挙げられる。シクロアルキル基としては、炭素数３〜６のシクロアルキル基が挙げられる。アリール基としては、炭素数６〜１０のアリール基、例えばフェニル基、ナフチル基が挙げられる。アリールアルキル基としては、Ｃ6-10アリール‐Ｃ4-6アルキル基、例えば、ベンジル基、フェネチル基等が挙げられる。ヘテロ環基としては、インドール、ピロリジン、イミダゾール、ピロール、ピペリジン、ジヒドロキノリン等が挙げられる。ヘテロ環アルキル基としては、前記へテロ環にＣ1-6アルキル基が結合した基が挙げられる。
Ｒの具体例としては、例えば，メチル、エチル、イソプロピル、イソブチル、sec-ブチルなどのアルキル基；ベンジル、４−ヒドロキシベンジルなどのアリールアルキル基；ヒドロキシメチル、1−ヒドロキシエチル、メルカプトメチル、カルボキシメチル、カルボキシエチル、アミノブチル、インドール、イミダゾイルなどの水酸基、チオール基、アミノ基、カルボキシル基などの活性水素をアルキル基、ベンジル基などの有機基で置換した置換基を有するアルキル基；ベンジルオキシカルボニルメチル、２−ベンジルオキシカルボニルエチルなどのエステル基置換アルキル基などが挙げられ、イソブチル、ベンジル、ベンジルオキシカルボニルメチル、ベンジルオキシカルボニルエチルが好ましい。
式（Ｃ）中、Ｙは、水素原子または電子吸引性置換基であり、水素原子；ニトロ基；塩素原子、フッ素原子などのハロゲン原子；パーフルオロアルキル基（ここで、アルキル基としては、炭素数１〜８の直鎖状、分枝状、環状の飽和および不飽和アルキル基などが挙げられる。以下同じ）；パークロロアルキル基；エステル基；アセチル基；シアノ；ベンゾイル基等が挙げられ、水素原子、ニトロ基、ハロゲン原子、ハロゲン置換アルキル基、スルホン酸エステル基が好ましく、水素原子、ニトロ基が特に好ましい。
アミノ酸カーバメート化合物の具体例としては、例えば、Ｎ−（フェノキシカルボニル）−γ−ベンジル−Ｌ−グルタメート、Ｎ−（フェノキシカルボニル）−Ｌ−フェニルアラニン、Ｎ−（フェノキシカルボニル）−β−ベンジル−Ｌ−アスパルテート、Ｎ−（フェノキシカルボニル）−Ｌ−ロイシン、Ｎ−（フェノキシカルボニル）−Ｌ−プロリン、Ｎ−（フェノキシカルボニル）−Ｏ−ベンジル−Ｌ−チロシン、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジル−Ｌ−グルタメート、Ｎ−（４−ニトロフェノキシカルボニル）−β−ベンジル−Ｌ−アスパルテート、Ｎ−（４−ニトロフェノキシカルボニル）−Ｌ−フェニルアラニン、Ｎ−（４−ニトロフェノキシカルボニル）−Ｌ−ロイシン、Ｎ−（４−ニトロフェノキシカルボニル）−Ｌ−プロリン、Ｎ−（４−ニトロフェノキシカルボニル）−Ｏ−ベンジル−Ｌ−チロシンなどが挙げられ、Ｎ−（フェノキシカルボニル）−γ−ベンジル−Ｌ−グルタメート、Ｎ−（４−ニトロフェノキシカルボニル）−β−ベンジル−Ｌ−アスパルテート、Ｎ−（４−ニトロフェノキシカルボニル）−Ｌ−フェニルアラニン、Ｎ−（フェノキシカルボニル）−Ｌ−フェニルアラニン、Ｎ−（４−ニトロフェノキシカルボニル)−γ−ベンジル−Ｌ−グルタメートが好ましい。
本発明におけるアミノ酸カーバメート化合物は、例えば、下記反応式（１）により製造できる。
（式中、Ｒ、Ｙ、ｍは前記と同じ。Ｘ1およびＸ2はそれぞれハロゲン原子を示す。）
本発明の工程（ａ）のポリアミノ酸の製造方法は、例えば、下記式（２）
（式中、Ｒ、Ｙ、ｍは、前記と同じ。ｎは１以上の整数を示す。）
で表される。
すなわち、アミノ酸カーバメート化合物である化合物（Ｃ）を加熱すると、化合物（Ｅ）で表されるフェノール類と二酸化炭素を脱離して、アミド結合を形成して、（Ｄ）で表されるポリアミノ酸を生成する。
反応式（２）において、ｎとしては、得られた重合体の重合度を表しており、通常、得られた重合体は分子量分布を有しているため、１〜１０,０００の整数が好ましく、２〜８，０００の整数がより好ましく、５〜５，０００の整数がさらに好ましい。
で表される。
すなわち、アミノ酸カーバメート化合物である化合物（Ｃ）を加熱すると、化合物（Ｅ）で表されるフェノール類と二酸化炭素を脱離して、アミド結合を形成して、（Ｄ）で表されるポリアミノ酸を生成する。
反応式（２）において、ｎとしては、得られた重合体の重合度を表しており、通常、得られた重合体は分子量分布を有しているため、１〜１０,０００の整数が好ましく、２〜８，０００の整数がより好ましく、５〜５，０００の整数がさらに好ましい。
本発明の重縮合反応は、アミン化合物存在下で行うことが好ましく、アミン化合物としては、１級〜３級アミンが挙げられる。
１級アミンの具体例としては、ｎ−ブチルアミン、イソブチルアミン、トリエチレンテトラミン、ｐ−クロロベンジルアミン、ｐ−（ｔｅｒｔ−ブチル）フェニルメチルアミン、アニリン、キトサンが挙げられ、ｎ−ブチルアミン、イソブチルアミン、ｐ−クロロベンジルアミン、ｐ−（ｔｅｒｔ−ブチル）フェニルメチルアミン、が好ましく、ｎ−ブチルアミン、イソブチルアミン、ｐ−クロロベンジルアミン、ｐ−（ｔｅｒｔ−ブチル）フェニルメチルアミンがより好ましい。
２級アミンの具体例としては、ジメチルアミン、ジエチルアミン、ジブチルアミン、モルホリンが挙げられ、ジエチルアミンがより好ましい。
３級アミンの具体例としては、トリメチルアミン、トリエチルアミン、トリブチルアミンが挙げられ、トリエチルアミンがより好ましい。
２級アミンの具体例としては、ジメチルアミン、ジエチルアミン、ジブチルアミン、モルホリンが挙げられ、ジエチルアミンがより好ましい。
３級アミンの具体例としては、トリメチルアミン、トリエチルアミン、トリブチルアミンが挙げられ、トリエチルアミンがより好ましい。
また、本発明に用いられる１〜３級アミンのうち、１級及び２級アミンが好ましく、炭素数１〜２４の炭化水素基を有する１級及び２級アミン、環状アミン、芳香族アミン等がより好ましく、このうち、ポリアミノ酸の収率が良好であり、温和な条件でポリアミノ酸が得られ、アミン化合物由来の特定のＣ末端を持つ重合体が得られる点で、１級アミンがより好ましい。
上記アミン化合物の添加量は、アミノ酸カーバメート化合物１ｍｏｌに対して、１×１０-3ｍｏｌ〜１×１０ｍｏｌが好ましく、１×１０-2ｍｏｌ〜２×１０-1ｍｏｌがより好ましい。
また、本発明において、１級アミンを用いた場合は、得られるポリアミノ酸の分子量を調節できる。
すなわち、アミノ酸カーバメート化合物に対する１級アミンの添加量を多くすれば、ポリアミノ酸の分子量は小さくなる傾向があり、添加量を少なくすれば、ポリアミノ酸の分子量は大きくなる傾向がある。
すなわち、アミノ酸カーバメート化合物に対する１級アミンの添加量を多くすれば、ポリアミノ酸の分子量は小さくなる傾向があり、添加量を少なくすれば、ポリアミノ酸の分子量は大きくなる傾向がある。
本発明の重縮合反応は、溶媒存在下または非存在下で行うことができるが、通常、アミノ酸カーバメート化合物の合成に用いられると同様の溶媒を用いることが好ましく、重縮合を促進し、高い収率と分子量を与える点で、高い誘電率と水素結合を持つ溶媒が特に好ましい。具体的には、アミド系溶剤、スルホキシド系溶剤などが好適な例として挙げられる。
溶媒の使用量は、生成するアミノ酸カーバメート化合物（Ｃ）１００重量部に対し、２０〜５００重量部が好ましく、２５〜２００重量部程度がより好ましい。２０重量部未満では、アミノ酸カーバメート化合物が十分に溶媒に溶解しない場合があり、一方、５００重量部を超えると、反応速度が著しく低下する可能性がある。
溶媒の使用量は、生成するアミノ酸カーバメート化合物（Ｃ）１００重量部に対し、２０〜５００重量部が好ましく、２５〜２００重量部程度がより好ましい。２０重量部未満では、アミノ酸カーバメート化合物が十分に溶媒に溶解しない場合があり、一方、５００重量部を超えると、反応速度が著しく低下する可能性がある。
反応温度は、１０〜１１０℃が好ましく、１５〜７０℃がより好ましく、２０〜６０℃がさらに好ましい。
反応時間は、０．１〜１００時間が好ましく、０．５〜６０時間がより好ましく、１〜５０時間がさらに好ましい。
反応温度が１０℃未満では、反応が十分に進行せず、一方、１１０℃を超えると、原料であるアミノ酸カーバメート化合物が分解する可能性がある。また、反応時間が０．１時間未満では、重合反応が十分に進行せず、一方、１００時間を超えると、好ましくない２次的な反応が進行する場合がある。
反応時間は、０．１〜１００時間が好ましく、０．５〜６０時間がより好ましく、１〜５０時間がさらに好ましい。
反応温度が１０℃未満では、反応が十分に進行せず、一方、１１０℃を超えると、原料であるアミノ酸カーバメート化合物が分解する可能性がある。また、反応時間が０．１時間未満では、重合反応が十分に進行せず、一方、１００時間を超えると、好ましくない２次的な反応が進行する場合がある。
本発明の工程（ａ）により得られるポリアミノ酸は、その重量平均分子量は、５００〜５００，０００が好ましく、１，０００〜１００，０００がより好ましい、分子量分布（Ｍｗ／Ｍｎ）は、１〜５が好ましく、１〜３がより好ましい。
本発明において、１級アミンを用いた場合、下記式（Ｆ）で表されるポリアミノ酸が得られる。
（式中、Ｒ2は、下記式（Ｆ−１）
（式中、Ｒは前記と同じ。）
で表される基又は下記式（Ｆ−２）
で表される基又は下記式（Ｆ−２）
で表される基を示し、Ｒ3は、前記１級アミン由来の基を示し、Ｒ及びｎは、前記と同じ。）
また、Ｒ2としては、ポリアミノ酸の選択性の点で、式（Ｆ−１）で表される基が好ましい。
また、Ｒ3としては、炭素数１〜２４の炭化水素基が挙げられる。
また、Ｒ3としては、炭素数１〜２４の炭化水素基が挙げられる。
本発明において、目的生成物は、再沈殿等の方法で単離・精製することができる。Ｎ末端がアミンであるポリアミノ酸（Ｒ2が式（Ｆ−１）で表される基）を得る点で、単離・精製を省略することが好ましい。
ポリアミノ酸の主鎖の伸長による製造方法
上記ポリアミノ酸の製造方法においては、（ａ）アミノ酸カーバメート化合物を重縮合させてポリアミノ酸を得、（ａ）’得られたポリアミノ酸とアミノ酸カーバメート化合物とを重縮合させることもできる。
上記ポリアミノ酸の製造方法においては、（ａ）アミノ酸カーバメート化合物を重縮合させてポリアミノ酸を得、（ａ）’得られたポリアミノ酸とアミノ酸カーバメート化合物とを重縮合させることもできる。
工程（ａ）及び（ａ）’において、好適なＲ、Ｒ3及びｎ、触媒の添加量、溶媒量、アミン化合物、反応温度、及び反応時間は、前記と同じである。
工程（ａ）’において、アミノ酸カーバメート化合物は、上記と同じである。
また、本発明のポリアミノ酸の主鎖の伸長による製造方法において、工程（ａ）’は、２回以上行うことができる。これにより、ポリアミノ酸の主鎖を２回以上にわたり伸長できる。
ポリアミノ酸誘導体の製造方法
続いて、上記ポリアミノ酸の製造方法により得られたポリアミノ酸と末端修飾剤とを反応させてポリアミノ酸誘導体を得る工程（ｂ）について説明する。
続いて、上記ポリアミノ酸の製造方法により得られたポリアミノ酸と末端修飾剤とを反応させてポリアミノ酸誘導体を得る工程（ｂ）について説明する。
本発明のポリアミノ酸誘導体の製造方法において、上記ポリアミノ酸の製造方法又はポリアミノ酸の主鎖の伸長による製造方法により得られたポリアミノ酸は、単離・精製して用いても、単離・精製せずに用いてもよい。
末端修飾剤としては、通常用いられるものであれば特に限定されないが、末端に重合性不飽和基を有するポリアミノ酸誘導体を合成できる点で、重合性不飽和基を有する化合物が好ましい。ここで、重合性不飽和基としては、ビニル基、ＣＨ2＝Ｃ（Ｒ4）ＣＯＯ−（Ｒ4は水素原子、フッ素原子、メチル基、又はフルオロメチル基である）で示される（フルオロ）（メタ）アクリルオキシ基、ＣＨ2＝ＣＨＣＯＮＨ−で示されるアクリルアミド基、ＣＨ2＝ＣＨＣ6Ｈ4−で示されるスチリル基、ＣＨ2＝Ｃ（ＣＮ）−で示されるシアン化ビニル基、ＣＨ2＝Ｃ（ＣＮ）ＣＯＯ−で示される２−シアノアクリルオキシ基等を好適例として挙げることができる。末端修飾剤としては、例えば、重合性不飽和基を有するカルボン酸又はその誘導体が好適に用いられる。具体的には、重合性不飽和基を有するカルボン酸としてはアクリル酸、メタクリル酸等のα、β−不飽和カルボン酸が挙げられる。カルボン酸誘導体としては、α、β−不飽和カルボン酸の酸ハロゲン化物、α、β−不飽和カルボン酸の酸無水物、α、β−不飽和カルボン酸に重合開始剤が付加した化合物が挙げられる。α、β−不飽和カルボン酸の酸ハロゲン化物としては、アクリル酸クロリド、メタクリル酸クロリド等が挙げられ、α、β−不飽和カルボン酸の酸無水物等としては、アクリル酸無水物、メタクリル酸無水物が挙げられる。α、β−不飽和カルボン酸に重合開始剤が付加した化合物としては、アクリル酸４−（ジメチルスルファニル）フェニルメタンスルホン酸過酸化物塩、メタクリル酸４−（ジメチルスルファニル）フェニルメタンスルホン酸過酸化物塩等が挙げられる。
本発明のポリアミノ酸誘導体の製造方法において、溶媒存在下／非存在下において反応させることができるが、溶媒存在下で反応させることが好ましい。好適な溶媒及び溶媒の使用量としては、上記ポリアミノ酸の製造方法と同様である。
反応温度は、１０〜１１０℃が好ましく、１５〜７０℃がより好ましく、２０〜６０℃がさらに好ましい。
反応時間は、０．１〜１００時間が好ましく、１〜８０時間がより好ましく、５〜７０時間がさらに好ましい。
反応時間は、０．１〜１００時間が好ましく、１〜８０時間がより好ましく、５〜７０時間がさらに好ましい。
また、本発明において得られたポリアミノ酸誘導体が、末端に重合性不飽和基を有するポリアミノ酸誘導体である場合には、マクロモノマーとして用いることができる。すなわち、得られたポリアミノ酸誘導体を公知の方法により重合させることで重合体を得ることができる。具体的には、得られたポリアミノ酸誘導体、及び共重合体の場合には共重合可能な他のモノマーを、溶媒中、ラジカル重合開始剤存在下、必要に応じて連鎖移動剤を使用し、窒素ガス気流下で溶剤還流させ溶液重合を行うことで重合体を得ることができる。
共重合可能な他のモノマーは、重合性不飽和基を有するモノマーであればいずれでもよい。このような重合性の不飽和基を有するモノマーとしては、（メタ）アクリルアミド及びそのＮ−アルキル置換体、例えばＮ，Ｎ−ジメチル（メタ）アクリルアミド、Ｎ，Ｎ−ジエチル（メタ）アクリルアミド等のジアルキル（総炭素数２〜２２）（メタ）アクリルアミド、スチレン、（メタ）アクリル酸、メチル（メタ）アクリレート、エチル（メタ）アクリレート、ｎ−ブチル（メタ）アクリレート等のアルキル（炭素数１〜２２）基を有する（メタ）アクリル酸エステル、２−ヒドロキシエチル（メタ）アクリレート、ジメチルアミノエチル（メタ）アクリレート等のヘテロ原子を有するアルキル（炭素数１〜２２）基を有する（メタ）アクリル酸エステル、ポリエチレングリコール（メタ）アクリレート（エチレングリコールの重合度が１〜３０）等の多価アルコールの（メタ）アクリル酸エステル、酢酸ビニル、（メタ）アクリロニトリル等が挙げられる。共重合しうる重合性の不飽和基を有するモノマーは上記のものを１種以上用いることができる。
溶媒には、塩化メチレン、クロロホルム、酢酸エチル、ジオキサン、テトラヒドロフラン、Ｎ−メチルピロリドン、ジメチルホルムアミド、ジメチルスルホキシド、水等が用いられる。
ラジカル重合開始剤として、例えば、ｔ−ブチルヒドロペルオキシド、ペルオキソ−２−硫酸アンモニウムに代表されるヒドロ過酸化物類、過酸化ジｔ−ブチルに代表される過酸化ジアルキル類、過酸化アセチル、過酸化ベンゾイルに代表される過酸化ジアシル類、メチルエチルケトンペルオキシドに代表されるケトンペルオキシド類、又は２，２−アゾ−２−アミジノプロパン二塩酸塩、２，２−アゾビスイソブチロニトリル、２，２−アゾビス（２，４−ジメチルバレロニトリル）に代表されるアゾ系重合開始剤等が挙げられ、全モノマーに対して０．０１〜３０重量％、好ましくは０．１〜５重量％用いる。
以下、実施例を挙げて本発明の実施の形態をさらに具体的に説明する。ただし、本発明は、下記実施例に限定されるものではない。
実施例１−１
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、ｎ−ブチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、３０℃で１２時間撹拌することでポリアミノ酸を得た。反応溶液を少量サンプリングし、分子量を測定した。得られたポリアミノ酸を別途サイズ排除クロマトグラフィーによって分析したところ、数平均分子量Ｍｎは９，０００、分子量分布（Ｍｗ／Ｍｎ）は１．９４であった。
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、ｎ−ブチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、３０℃で１２時間撹拌することでポリアミノ酸を得た。反応溶液を少量サンプリングし、分子量を測定した。得られたポリアミノ酸を別途サイズ排除クロマトグラフィーによって分析したところ、数平均分子量Ｍｎは９，０００、分子量分布（Ｍｗ／Ｍｎ）は１．９４であった。
実施例１−２
その後、得られたポリ（γ−ベンジルグルタメート）をＮ，Ｎ−ジメチルアセトアミド ２ｍl に溶解させたメタクリル酸４−（ジメチルスルファニル）フェニルメタンスルホン酸過酸化物塩（ＭＡ−ＤＳＰ） ０．０３９g（０．０１２ｍｍｏｌ）を加え３０℃で４８時間撹拌した。反応後、Ｎ，Ｎ−ジメチルアセトアミドを減圧留去し、残渣をクロロホルムで希釈し、反応溶液を１Ｌの分液ロートに移し、蒸留水と飽和食塩水でそれぞれ３回ずつ洗浄し、有機層を取り出して無水硫酸ナトリウムを加え１時間脱水した。１時間後、ろ紙を用いて硫酸ナトリウムをろ過し、得られた溶液をジエチルエーテルに再沈殿した。得られた白色固体を回収し乾燥させ、３０６ｍｇ（収率７０％）のポリアミノ酸誘導体を得た。
その後、得られたポリ（γ−ベンジルグルタメート）をＮ，Ｎ−ジメチルアセトアミド ２ｍl に溶解させたメタクリル酸４−（ジメチルスルファニル）フェニルメタンスルホン酸過酸化物塩（ＭＡ−ＤＳＰ） ０．０３９g（０．０１２ｍｍｏｌ）を加え３０℃で４８時間撹拌した。反応後、Ｎ，Ｎ−ジメチルアセトアミドを減圧留去し、残渣をクロロホルムで希釈し、反応溶液を１Ｌの分液ロートに移し、蒸留水と飽和食塩水でそれぞれ３回ずつ洗浄し、有機層を取り出して無水硫酸ナトリウムを加え１時間脱水した。１時間後、ろ紙を用いて硫酸ナトリウムをろ過し、得られた溶液をジエチルエーテルに再沈殿した。得られた白色固体を回収し乾燥させ、３０６ｍｇ（収率７０％）のポリアミノ酸誘導体を得た。
実施例１−２で得られたポリアミノ酸誘導体についてサイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は９,３００、および分子量分布（Ｍｗ／Ｍｎ）は２．２３であった。なお、得られたポリアミノ酸誘導体のスペクトルデータは以下の通りである:1H NMR (400 MHz, CDCl3７．２６ ppm): 0.85 (bs, 3H)、1.33 (bs, 2H)、1.52 (bs, 2H)、1.65 (m, 2H)、1.93-2.90 (br, 4H)、3.26 (m, 2H)、3.94 (bs, 1H)、5.05 (bs, 2H)、7.16-7.49 (m, 5H)、7.67-8.35(m, 1H).13C NMR (100.6 MHz, CDCl3, 76.9 ppm): 13.7, 18.2, 19.9, 25.4, 29.6, 30.6, 54.6, 56.9, 66.2, 118.6, 124.7, 128.0, 128.3, 135.9, 155.6, 167.7 171.9, 175.3. IR (KBr): 3293, 3033, 2953, 1734, 1653, 1626, 1652, 1454, 1390, 1214, 1170, 1057, 1004 cm-1.
実施例２−１
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート(1) ８０５ｍｇ（２ｍｍｏｌ）、ｎ−ブチルアミン ２０μＬ (０．２ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、３０℃で４時間撹拌した。４時間後、反応溶液を少量サンプリングし、転化率と分子量を測定した（転化率９７％、Ｍｎ２,３００、分子量分布２．５１）。
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート(1) ８０５ｍｇ（２ｍｍｏｌ）、ｎ−ブチルアミン ２０μＬ (０．２ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、３０℃で４時間撹拌した。４時間後、反応溶液を少量サンプリングし、転化率と分子量を測定した（転化率９７％、Ｍｎ２,３００、分子量分布２．５１）。
実施例２−２
その後、４時間後、Ｎ，Ｎ−ジメチルアセトアミド２ｍＬに溶解させたメタクリル酸４−（ジメチルスルファニル）フェニルメタンスルホン酸過酸化物塩（ＭＡ−ＤＳＰ）０．２g(０．０６ｍｍｏｌ)を加え３０℃で４８時間撹拌した。反応後、Ｎ，Ｎ−ジメチルアセトアミドを減圧留去し、残渣をクロロホルムで希釈し、反応溶液を１Ｌの分液ロートに移し、蒸留水と飽和食塩水でそれぞれ３回ずつ洗浄し、有機層を取り出して無水硫酸ナトリウムを加え１時間脱水した。１時間後、ろ紙を用いて硫酸マグネシウムをろ過し、得られた溶液をジエチルエーテルに再沈殿した。得られた白色固体を回収し乾燥させ、２０４ｍｇ（収率４７％）のポリアミノ酸誘導体を得た。
その後、４時間後、Ｎ，Ｎ−ジメチルアセトアミド２ｍＬに溶解させたメタクリル酸４−（ジメチルスルファニル）フェニルメタンスルホン酸過酸化物塩（ＭＡ−ＤＳＰ）０．２g(０．０６ｍｍｏｌ)を加え３０℃で４８時間撹拌した。反応後、Ｎ，Ｎ−ジメチルアセトアミドを減圧留去し、残渣をクロロホルムで希釈し、反応溶液を１Ｌの分液ロートに移し、蒸留水と飽和食塩水でそれぞれ３回ずつ洗浄し、有機層を取り出して無水硫酸ナトリウムを加え１時間脱水した。１時間後、ろ紙を用いて硫酸マグネシウムをろ過し、得られた溶液をジエチルエーテルに再沈殿した。得られた白色固体を回収し乾燥させ、２０４ｍｇ（収率４７％）のポリアミノ酸誘導体を得た。
得られたポリアミノ酸誘導体についてサイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は２,９００、および分子量分布（Ｍｗ／Ｍｎ）は２．１１であった。
ポリアミノ酸誘導体のスペクトルデータは以下の通りである：1H NMR (400 MHz, CDCl3７．２６ ppm): 0.82 (bs, 3H)、1.24 (bs, 2H)、1.34 (bs, 2H)、1.68-2.88 (m, 6H)、3.80-4.40 (m, 1H)、4.95-5.19 (m, 2H)、5.31 (bs, 1H)、5.68 (bs, 1H)、7.16-7.49 (m, 5H)、7.67-8.35(m, 1H).
ポリアミノ酸誘導体のスペクトルデータは以下の通りである：1H NMR (400 MHz, CDCl3７．２６ ppm): 0.82 (bs, 3H)、1.24 (bs, 2H)、1.34 (bs, 2H)、1.68-2.88 (m, 6H)、3.80-4.40 (m, 1H)、4.95-5.19 (m, 2H)、5.31 (bs, 1H)、5.68 (bs, 1H)、7.16-7.49 (m, 5H)、7.67-8.35(m, 1H).
参考例Ａ 塩基性化合物非存在下での重合の追跡
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート８０５ｍｇ（２ｍｍｏｌ）とＮ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、３０℃で１５時間攪拌した。撹拌終了後、反応溶液を少量取り、重クロロホルムで希釈し、1Ｈ−ＮＭＲ測定を行った。その結果、原料であるＮ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメートのみが存在していることが明らかになった。
参考例Ｂ 塩基性化合物非存在下でのポリアミノ酸の製造
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）とＮ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、６０℃で４８時間攪拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、３２４ｍｇ（収率７４％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は１５,４００、および分子量分布（Ｍｗ／Ｍｎ）は２．８９であった。
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート８０５ｍｇ（２ｍｍｏｌ）とＮ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、３０℃で１５時間攪拌した。撹拌終了後、反応溶液を少量取り、重クロロホルムで希釈し、1Ｈ−ＮＭＲ測定を行った。その結果、原料であるＮ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメートのみが存在していることが明らかになった。
参考例Ｂ 塩基性化合物非存在下でのポリアミノ酸の製造
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）とＮ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、６０℃で４８時間攪拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、３２４ｍｇ（収率７４％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は１５,４００、および分子量分布（Ｍｗ／Ｍｎ）は２．８９であった。
試験例１ 実施例、参考例における反応追跡
ｎ−ブチルアミン添加による反応加速効果をより明確にするため、実施例１−１、２−１、参考例Ａ、Ｂ及び参考例１の重合をＮＭＲによって追跡した。この場合、定期的に反応溶液をシリンジでサンプリングし、これを重クロロホルムで希釈して1Ｈ−ＮＭＲ測定を行い、転化率(Conversion)を算出した。これらの実施によって得られたTime-Conversionプロットを図１に示す。
図１の結果から反応温度３０℃においてｎ−ブチルアミンアミン無添加では進行しない重合がｎ−ブチルアミン添加によって進行したことがわかる。
ｎ−ブチルアミン添加による反応加速効果をより明確にするため、実施例１−１、２−１、参考例Ａ、Ｂ及び参考例１の重合をＮＭＲによって追跡した。この場合、定期的に反応溶液をシリンジでサンプリングし、これを重クロロホルムで希釈して1Ｈ−ＮＭＲ測定を行い、転化率(Conversion)を算出した。これらの実施によって得られたTime-Conversionプロットを図１に示す。
図１の結果から反応温度３０℃においてｎ−ブチルアミンアミン無添加では進行しない重合がｎ−ブチルアミン添加によって進行したことがわかる。
試験例２ 実施例において得られたポリ（γ−ベンジル−L−グルタメート）のＭＡＬＤＩ−ＴＯＦ質量分析
実施例１-１で得られた重合終了直後の溶液をサンプリングし、単離生成する前のポリ（γ−ベンジル−L−グルタメート）のＭＡＬＤＩ−ＴＯＦ質量分析を行った。スペクトルを図２に示す。
図２の結果から、末端にアミノ基を有するポリアミノ酸が選択的に得られることがわかる。
図２の結果から、末端にアミノ基を有するポリアミノ酸が選択的に得られることがわかる。
実施例１−２で得られたマクロモノマーのＭＡＬＤＩ−ＴＯＦ質量分析を行った。マクロモノマー１．５ｍｇと２−（４’−ヒドロキシフェニルアゾ）安息香酸１０ｍｇ、トリフルオロ酢酸ナトリウム１０ｍｇをテトラヒドロフラン１ｍＬに溶解し、１０分間室温で攪拌した。この溶液をマイクロシリンジで２μＬ取り、サンプルプレートに滴下して風乾した。このように調製したサンプルを用いてＭＡＬＤＩ−ＴＯＦ質量測定を行った。測定して得られたスペクトを図３に示す。
このスペクトルから、末端にメタクリロイル基を有するポリアミノ酸誘導体が効率よく得られたことが分かる。
このスペクトルから、末端にメタクリロイル基を有するポリアミノ酸誘導体が効率よく得られたことが分かる。
本願発明のポリアミノ酸誘導体の前駆体ポリアミノ酸の製造例を参考例１〜９に示す。
参考例１ ｎ−ブチルアミン存在下でのポリアミノ酸の製造（１）
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ２０４ｍｇ（０．５ｍｍｏｌ）、ｎ−ブチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド ０．２５ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、８６ｍｇ（収率７８％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は３，２００、および分子量分布（Ｍｗ／Ｍｎ）は２．０２であった。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は３，２００、および分子量分布（Ｍｗ／Ｍｎ）は２．０２であった。
参考例２ ｎ−ブチルアミン存在下でのポリアミノ酸の製造（２）
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ４０８ｍｇ（１ｍｍｏｌ）、ｎ−ブチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド ０．５ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、２０６ｍｇ（収率９４％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は５,５００、および分子量分布（Ｍｗ／Ｍｎ）は１．８４であった。
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ４０８ｍｇ（１ｍｍｏｌ）、ｎ−ブチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド ０．５ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、２０６ｍｇ（収率９４％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は５,５００、および分子量分布（Ｍｗ／Ｍｎ）は１．８４であった。
参考例３ ｎ−ブチルアミン存在下でのポリアミノ酸の製造（３）
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、ｎ−ブチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、４１２ｍｇ（収率９４％）のポリ（γ−ベンジルグルタメート）を得た。
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、ｎ−ブチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、４１２ｍｇ（収率９４％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は８，４００、および分子量分布（Ｍｗ／Ｍｎ）は１．８１であった。
なお、得られたポリ（γ−ベンジル−L−グルタメート）のスペクトルデータを以下に示す：1H NMR (400 MHz, CDCl3, 7.26 ppm)： δ= 0.89 (br, 3H), 1.33 (br, 2H), 1.49 (br, 2H), 1.57-2.86 (br, 4H), 3.21, (br, 2H), 3.96 (br, 1H), 5.05, (s, 2H), 7.27 (br, 5H). 13C NMR (100.6 MHz, CDCl3, 76.9 ppm): 13.7, 19.9, 25.4, 29.6, 30.6, 54.6, 56.9, 66.2, 124.7, 128.0, 128.3 135.9, 171.9, 175.3. IR (KBr): 3321, 3034, 1734, 1653, 1541, 1456, 1418, 1388, 1164, 1122, 958 cm-1.
さらに、得られたポリ（γ−ベンジル−L−グルタメート）１．５ｍｇ、２−（４'−ヒドロキシフェニルアゾ）安息香酸１０ｍｇ、トリフルオロ酢酸ナトリウム１０ｍｇをテトラヒドロフラン１ｍｌに溶解し、１０分間室温で攪拌した。溶液（２μｌ）をサンプルプレートに滴下して風乾した。このように調製したサンプルを用いてＭＡＬＤＩ−ＴＯＦ質量分析を行った。スペクトルを図４に示す。図４の結果から、末端に環状アミド構造を有するポリアミノ酸が選択的に得られることがわかる。
なお、得られたポリ（γ−ベンジル−L−グルタメート）のスペクトルデータを以下に示す：1H NMR (400 MHz, CDCl3, 7.26 ppm)： δ= 0.89 (br, 3H), 1.33 (br, 2H), 1.49 (br, 2H), 1.57-2.86 (br, 4H), 3.21, (br, 2H), 3.96 (br, 1H), 5.05, (s, 2H), 7.27 (br, 5H). 13C NMR (100.6 MHz, CDCl3, 76.9 ppm): 13.7, 19.9, 25.4, 29.6, 30.6, 54.6, 56.9, 66.2, 124.7, 128.0, 128.3 135.9, 171.9, 175.3. IR (KBr): 3321, 3034, 1734, 1653, 1541, 1456, 1418, 1388, 1164, 1122, 958 cm-1.
さらに、得られたポリ（γ−ベンジル−L−グルタメート）１．５ｍｇ、２−（４'−ヒドロキシフェニルアゾ）安息香酸１０ｍｇ、トリフルオロ酢酸ナトリウム１０ｍｇをテトラヒドロフラン１ｍｌに溶解し、１０分間室温で攪拌した。溶液（２μｌ）をサンプルプレートに滴下して風乾した。このように調製したサンプルを用いてＭＡＬＤＩ−ＴＯＦ質量分析を行った。スペクトルを図４に示す。図４の結果から、末端に環状アミド構造を有するポリアミノ酸が選択的に得られることがわかる。
参考例３で得られたポリ（γ−ベンジルグルタメート）の1H NMRスペクトルにおいて、０．８９、１．３３、 １．４９、３．２１ｐｐｍに観察されたシグナルは用いたブチルアミンのブチル基がポリマー末端に導入されることにより観測されるシグナルであり、このことから一級アミンを用いることで、明確な末端構造を有するポリ（γ−ベンジルグルタメート）が合成できることがわかる。
参考例４ ｎ−ブチルアミン存在下でのポリアミノ酸の製造（４）
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） １６３０ｍｇ（４ｍｍｏｌ）、ｎ−ブチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド２ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、７６９ｍｇ（収率８８％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は２１，６００、および分子量分布（Ｍｗ／Ｍｎ）は１．３６であった。
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） １６３０ｍｇ（４ｍｍｏｌ）、ｎ−ブチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド２ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、７６９ｍｇ（収率８８％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は２１，６００、および分子量分布（Ｍｗ／Ｍｎ）は１．３６であった。
参考例１〜４の結果から、生成するポリ（γ−ベンジルグルタメート）のＭｎと[１]/[ｎ−ブチルアミン]とがほぼ比例関係にあることがわかった。即ち、Ｍｎはモノマーと開始剤の比によって制御可能であることがわかった。
参考例５ イソブチルアミン存在下でのポリアミノ酸の製造
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、イソブチルアミン４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、４０７ｍｇ（収率９３％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は２１,７００、および分子量分布（Ｍｗ／Ｍｎ）は２．７５であった。
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、イソブチルアミン４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、４０７ｍｇ（収率９３％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は２１,７００、および分子量分布（Ｍｗ／Ｍｎ）は２．７５であった。
参考例６ ｐ−クロロベンジルアミン存在下でのポリアミノ酸の製造
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ４０３ｍｇ（１ｍｍｏｌ）、ｐ-クロロベンジルアミン２４μＬ（０．２ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド ０．５ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、１９１ｍｇ（収率８７％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は１,０００、および分子量分布（Ｍｗ／Ｍｎ）は１．４９であった。
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ４０３ｍｇ（１ｍｍｏｌ）、ｐ-クロロベンジルアミン２４μＬ（０．２ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド ０．５ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、１９１ｍｇ（収率８７％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は１,０００、および分子量分布（Ｍｗ／Ｍｎ）は１．４９であった。
参考例７ ｐ−（tert−ブチル）フェニルメチルアミン存在下でのポリアミノ酸の製造
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ４０３ｍｇ（１ｍｍｏｌ）、ｐ−（tert−ブチル）フェニルメチルアミン ３５μＬ （０．２ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド ０．５ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、１６１ｍｇ（収率７３％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は１,０００、および分子量分布（Ｍｗ／Ｍｎ）は１.５０であった。
さらに、得られたポリ（γ−ベンジル−L−グルタメート）１．５ｍｇ、２−（４'−ヒドロキシフェニルアゾ）安息香酸１０ｍｇ、トリフルオロ酢酸ナトリウム１０ｍｇをテトラヒドロフラン１ｍｌに溶解し、１０分間室温で攪拌した。溶液（２μｌ）をサンプルプレートに滴下して風乾した。このように調製したサンプルを用いてＭＡＬＤＩ−ＴＯＦ質量分析を行った。測定して得られたスペクトルを図５に示す。
図５の結果から、末端に環状アミド構造を有するポリアミノ酸が選択的に得られることがわかる。
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ４０３ｍｇ（１ｍｍｏｌ）、ｐ−（tert−ブチル）フェニルメチルアミン ３５μＬ （０．２ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド ０．５ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、１６１ｍｇ（収率７３％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は１,０００、および分子量分布（Ｍｗ／Ｍｎ）は１.５０であった。
さらに、得られたポリ（γ−ベンジル−L−グルタメート）１．５ｍｇ、２−（４'−ヒドロキシフェニルアゾ）安息香酸１０ｍｇ、トリフルオロ酢酸ナトリウム１０ｍｇをテトラヒドロフラン１ｍｌに溶解し、１０分間室温で攪拌した。溶液（２μｌ）をサンプルプレートに滴下して風乾した。このように調製したサンプルを用いてＭＡＬＤＩ−ＴＯＦ質量分析を行った。測定して得られたスペクトルを図５に示す。
図５の結果から、末端に環状アミド構造を有するポリアミノ酸が選択的に得られることがわかる。
参考例８ ジエチルアミン存在下でのポリアミノ酸の製造
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、ジエチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、３４２ｍｇ（収率７８％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は２２,８００、および分子量分布（Ｍｗ／Ｍｎ）は２．３９であった。
さらに、得られたポリ（γ−ベンジル−L−グルタメート）を１．５ｍｇ、２−（４'−ヒドロキシフェニルアゾ）安息香酸１０ｍｇ、トリフルオロ酢酸ナトリウム１０ｍｇをテトラヒドロフラン１ｍｌに溶解し、１０分間室温で攪拌した。溶液（２μｌ）をサンプルプレートに滴下して風乾した。このように調製したサンプルを用いてＭＡＬＤＩ−ＴＯＦ質量分析を行った。測定して得られたスペクトルを図６に示す。
ジエチルアミンが末端に導入されたポリアミノ酸が一部生成しているものの、その他、末端構造が明確でないポリアミノ酸も生成していることが確認された。
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、ジエチルアミン ４μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、３４２ｍｇ（収率７８％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は２２,８００、および分子量分布（Ｍｗ／Ｍｎ）は２．３９であった。
さらに、得られたポリ（γ−ベンジル−L−グルタメート）を１．５ｍｇ、２−（４'−ヒドロキシフェニルアゾ）安息香酸１０ｍｇ、トリフルオロ酢酸ナトリウム１０ｍｇをテトラヒドロフラン１ｍｌに溶解し、１０分間室温で攪拌した。溶液（２μｌ）をサンプルプレートに滴下して風乾した。このように調製したサンプルを用いてＭＡＬＤＩ−ＴＯＦ質量分析を行った。測定して得られたスペクトルを図６に示す。
ジエチルアミンが末端に導入されたポリアミノ酸が一部生成しているものの、その他、末端構造が明確でないポリアミノ酸も生成していることが確認された。
参考例９ トリエチルアミン存在下でのポリアミノ酸の製造
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、トリエチルアミン ５．５μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、３５５ｍｇ（収率８１％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は２５,０００、および分子量分布（Ｍｗ／Ｍｎ）は２．１４であった。
なお、得られたポリ（γ−ベンジルグルタメート）のスペクトルデータは以下の通りである：1H NMR (400 MHz, CDCl3, 7.26 ppm): δ= 1.57-2.86 (br, 4H), 3.96 (br, 1H), 5.05, (s, 2H), 7.27 (br, 5H)．
窒素雰囲気下、三方コックを取り付けた１５ｍＬ容量の試験管に、Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、トリエチルアミン ５．５μＬ（０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを入れ、６０℃で４８時間撹拌した。撹拌終了後、反応溶液をクロロホルムで希釈し、ジエチルエーテルに滴下し、再沈殿精製した。さらに、再沈殿溶液をメンブレンフィルターで濾過することにより、３５５ｍｇ（収率８１％）のポリ（γ−ベンジルグルタメート）を得た。
サイズ排除クロマトグラフィーで測定した数平均分子量（Ｍｎ）は２５,０００、および分子量分布（Ｍｗ／Ｍｎ）は２．１４であった。
なお、得られたポリ（γ−ベンジルグルタメート）のスペクトルデータは以下の通りである：1H NMR (400 MHz, CDCl3, 7.26 ppm): δ= 1.57-2.86 (br, 4H), 3.96 (br, 1H), 5.05, (s, 2H), 7.27 (br, 5H)．
参考例１０ ｎ−ブチルアミンの添加による末端にアミノ基を有するポリ（γ−ベンジル−Ｌ−グルタメート）の合成と、モノマーの再添加によるポリマー再生長
Step 1. Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、n−ブチルアミン ４μＬ （０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを１２時間、３０℃で反応させた。１２時間後、反応溶液を少量シリンジでサンプリングし、転化率と分子量を測定した（転化率９３％、Ｍｎ８,０００、分子量分布１．９９）。生成したポリマーをPre-polymer (a)とする。
Step 2. 上記の反応溶液に対して、１（８０５ｍｇ；２ｍｍｏｌ）のＮ，Ｎ−ジメチルアセトアミド溶液（１ｍＬ）をシリンジで加えた。１２時間後、反応溶液を少量シリンジでサンプリングし、転化率と分子量を測定した（転化率９０％、Ｍｎ１２,７００、分子量分布１．７１）。ここで生成したポリマーをPost-polymer (b)とする。
Step 3. 上記の反応溶液に対して、１（８０５ｍｇ；２ｍｍｏｌ）のＮ，Ｎ−ジメチルアセトアミド溶液（１ｍＬ）をシリンジで加えた。１２時間後、反応溶液を少量シリンジでサンプリングし、転化率と分子量を測定した（転化率８３％、Ｍｎ１５,４００、分子量分布１．７０）。ここで生成したポリマーをPost-polymer (c)とする。合成経路を以下に示す。Pre-polymer (a)、Post-polymer (b)、Post-polymer (c)のＳＥＣ曲線を、図７に示す。
図７の結果から、一段階目の重合が終了した後、さらにモノマーを追加することで、ポリアミノ酸の鎖長を伸ばすことが可能であることがわかる。
Step 1. Ｎ−（４−ニトロフェノキシカルボニル）−γ−ベンジルグルタメート（１） ８０５ｍｇ（２ｍｍｏｌ）、n−ブチルアミン ４μＬ （０．０４ｍｍｏｌ）、Ｎ，Ｎ−ジメチルアセトアミド １ｍＬを１２時間、３０℃で反応させた。１２時間後、反応溶液を少量シリンジでサンプリングし、転化率と分子量を測定した（転化率９３％、Ｍｎ８,０００、分子量分布１．９９）。生成したポリマーをPre-polymer (a)とする。
Step 2. 上記の反応溶液に対して、１（８０５ｍｇ；２ｍｍｏｌ）のＮ，Ｎ−ジメチルアセトアミド溶液（１ｍＬ）をシリンジで加えた。１２時間後、反応溶液を少量シリンジでサンプリングし、転化率と分子量を測定した（転化率９０％、Ｍｎ１２,７００、分子量分布１．７１）。ここで生成したポリマーをPost-polymer (b)とする。
Step 3. 上記の反応溶液に対して、１（８０５ｍｇ；２ｍｍｏｌ）のＮ，Ｎ−ジメチルアセトアミド溶液（１ｍＬ）をシリンジで加えた。１２時間後、反応溶液を少量シリンジでサンプリングし、転化率と分子量を測定した（転化率８３％、Ｍｎ１５,４００、分子量分布１．７０）。ここで生成したポリマーをPost-polymer (c)とする。合成経路を以下に示す。Pre-polymer (a)、Post-polymer (b)、Post-polymer (c)のＳＥＣ曲線を、図７に示す。
図７の結果から、一段階目の重合が終了した後、さらにモノマーを追加することで、ポリアミノ酸の鎖長を伸ばすことが可能であることがわかる。
Claims (7)
- （ａ）アミノ酸カーバメート化合物を重縮合させてポリアミノ酸を得、
（ｂ）得られたポリアミノ酸と末端修飾剤とを反応させることを特徴とするポリアミノ酸誘導体の製造方法。 - アミノ酸カーバメート化合物が、下記式（Ｃ）
で表される化合物である請求項１記載のポリアミノ酸誘導体の製造方法。 - 重縮合を反応温度１０℃〜１１０℃で行う請求項１又は２記載のポリアミノ酸誘導体の製造方法。
- 工程（ａ）をアミン化合物の存在下で行う請求項１〜３のいずれか１項に記載のポリアミノ酸誘導体の製造方法。
- アミン化合物が１級アミンである請求項４いずれかに記載のポリアミノ酸誘導体の製造方法。
- 末端修飾剤が、重合性不飽和基を有する化合物である請求項１〜５のいずれか記載のポリアミノ酸誘導体の製造方法。
- 請求項６の方法により得られる末端に重合性不飽和基を有するポリアミノ酸誘導体を共重合させることを特徴とする共重合体の製造方法。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2008228870A JP5287057B2 (ja) | 2008-09-05 | 2008-09-05 | ポリアミノ酸誘導体及び共重合体の製造方法 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2008228870A JP5287057B2 (ja) | 2008-09-05 | 2008-09-05 | ポリアミノ酸誘導体及び共重合体の製造方法 |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2010059365A true JP2010059365A (ja) | 2010-03-18 |
| JP5287057B2 JP5287057B2 (ja) | 2013-09-11 |
Family
ID=42186534
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2008228870A Expired - Fee Related JP5287057B2 (ja) | 2008-09-05 | 2008-09-05 | ポリアミノ酸誘導体及び共重合体の製造方法 |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP5287057B2 (ja) |
Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS58136623A (ja) * | 1982-02-05 | 1983-08-13 | Japan Synthetic Rubber Co Ltd | ポリジエン／ポリペプチドブロック共重合体の製造方法 |
| JPH05170845A (ja) * | 1991-12-20 | 1993-07-09 | Nippon Paint Co Ltd | 有機ポリマー微粒子およびその製法 |
| WO2002060978A1 (en) * | 2001-01-30 | 2002-08-08 | Kyowa Hakko Kogyo Co., Ltd. | Branched polyalkylene glycols |
-
2008
- 2008-09-05 JP JP2008228870A patent/JP5287057B2/ja not_active Expired - Fee Related
Patent Citations (3)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPS58136623A (ja) * | 1982-02-05 | 1983-08-13 | Japan Synthetic Rubber Co Ltd | ポリジエン／ポリペプチドブロック共重合体の製造方法 |
| JPH05170845A (ja) * | 1991-12-20 | 1993-07-09 | Nippon Paint Co Ltd | 有機ポリマー微粒子およびその製法 |
| WO2002060978A1 (en) * | 2001-01-30 | 2002-08-08 | Kyowa Hakko Kogyo Co., Ltd. | Branched polyalkylene glycols |
Non-Patent Citations (1)
| Title |
|---|
| JPN7012003781; 石塚 由雄: '繊維状蛋白質類似物質の合成研究（第４報）' 日本化学雑誌 第７６巻 第７号, 195507, ９２-９３頁 * |
Also Published As
| Publication number | Publication date |
|---|---|
| JP5287057B2 (ja) | 2013-09-11 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US5635571A (en) | Polymerizable macromonomers and polymers prepared therefrom | |
| JP2004067988A (ja) | 二重刺激応答性ヒドロゲル共重合体及びその調製方法 | |
| Higashi et al. | Thermo-responsive amino acid-based vinyl polymers showing widely tunable LCST/UCST behavior in water | |
| CN110606947B (zh) | 强碱引发n-羧基环内酸酐的快速开环聚合方法 | |
| CN1253569A (zh) | 受控自由基聚合方法 | |
| Ayres et al. | β-sheet side chain polymers synthesized by atom-transfer radical polymerization | |
| Sanda et al. | Syntheses and radical polymerizations of optically active (meth) acrylamides having amino acid moieties | |
| Li et al. | Precise synthesis of poly (N-acryloyl amino acid) through photoinduced living polymerization | |
| JP2009504885A (ja) | コポリマー−１の製造方法 | |
| Li et al. | A facile one pot strategy for the synthesis of well-defined polyacrylates from acrylic acid via RAFT polymerization | |
| JP5287057B2 (ja) | ポリアミノ酸誘導体及び共重合体の製造方法 | |
| WO1992007884A1 (en) | Organic polymer compound and production thereof | |
| Dessipri et al. | Trifluoroalanine N-carboxy anhydride: a reactive intermediate for the synthesis of low surface energy polypeptides | |
| JP5286822B2 (ja) | ポリアミノ酸またはポリアミノ酸系共重合体の製造方法 | |
| JPWO2020153024A1 (ja) | 末端官能基化ポリマーの製造方法、硬化性樹脂組成物の製造方法、及び硬化物の製造方法 | |
| EP3802632B1 (en) | Amidation of polymers containing ester side chains using functionalized amines | |
| CN110615866B (zh) | 一种可逆加成-断裂链转移聚合体系及其在制备嵌段环化共聚物中的应用 | |
| JP7004990B2 (ja) | 環状ペプチドｎｍｐ開始剤及びマルチブロック型高分子の製造方法 | |
| EP2468715B1 (en) | Novel compound and method for preparing the same | |
| JP4873570B2 (ja) | ポリ［２］カテナン化合物およびその単量体、ならびにそれらの製造方法 | |
| JP4517224B2 (ja) | 芳香族ポリアミドの製造方法 | |
| JPH10324714A (ja) | ラクトン環含有重合体およびその製造方法 | |
| JP5164056B2 (ja) | Ｎ−メタクリロイルアゼチジン系ブロック共重合体 | |
| Oishi et al. | Synthesis and polymerization of optically active itaconamate bearing an (R)-α-methylbenzyl group | |
| JP4385436B2 (ja) | 新規なアゾアミド化合物 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20110217 |
|
| A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20120817 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20120918 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20121015 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20130115 |
|
| A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20130228 |
|
| TRDD | Decision of grant or rejection written | ||
| A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20130507 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20130520 |
|
| R150 | Certificate of patent or registration of utility model |
Ref document number: 5287057 Country of ref document: JP Free format text: JAPANESE INTERMEDIATE CODE: R150 Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| R250 | Receipt of annual fees |
Free format text: JAPANESE INTERMEDIATE CODE: R250 |
|
| LAPS | Cancellation because of no payment of annual fees |
