JP2005293778A - 金属メッキ層付き単結晶Si基板と垂直磁気記録媒体 - Google Patents
金属メッキ層付き単結晶Si基板と垂直磁気記録媒体 Download PDFInfo
- Publication number
- JP2005293778A JP2005293778A JP2004110608A JP2004110608A JP2005293778A JP 2005293778 A JP2005293778 A JP 2005293778A JP 2004110608 A JP2004110608 A JP 2004110608A JP 2004110608 A JP2004110608 A JP 2004110608A JP 2005293778 A JP2005293778 A JP 2005293778A
- Authority
- JP
- Japan
- Prior art keywords
- substrate
- single crystal
- metal plating
- layer
- film
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Granted
Links
- 238000007747 plating Methods 0.000 title claims abstract description 97
- 239000000758 substrate Substances 0.000 title claims abstract description 92
- 230000005291 magnetic effect Effects 0.000 title claims abstract description 74
- 239000002184 metal Substances 0.000 title claims abstract description 71
- 229910052751 metal Inorganic materials 0.000 title claims abstract description 71
- 229910021421 monocrystalline silicon Inorganic materials 0.000 title claims abstract description 33
- 229910052759 nickel Inorganic materials 0.000 claims abstract description 9
- 229910052742 iron Inorganic materials 0.000 claims abstract description 8
- 229910052763 palladium Inorganic materials 0.000 claims abstract description 8
- 229910052802 copper Inorganic materials 0.000 claims abstract description 7
- 229910052709 silver Inorganic materials 0.000 claims abstract description 6
- 229910052697 platinum Inorganic materials 0.000 claims abstract description 5
- 150000002739 metals Chemical class 0.000 claims description 7
- 229910045601 alloy Inorganic materials 0.000 claims description 6
- 239000000956 alloy Substances 0.000 claims description 6
- -1 and the thickness Substances 0.000 claims description 5
- 150000001875 compounds Chemical class 0.000 claims description 5
- 239000000203 mixture Substances 0.000 claims description 4
- 230000005294 ferromagnetic effect Effects 0.000 claims 1
- 239000013078 crystal Substances 0.000 abstract description 16
- 239000010410 layer Substances 0.000 description 86
- 238000000034 method Methods 0.000 description 20
- PXHVJJICTQNCMI-UHFFFAOYSA-N nickel Substances [Ni] PXHVJJICTQNCMI-UHFFFAOYSA-N 0.000 description 18
- 238000011282 treatment Methods 0.000 description 13
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 12
- 230000006911 nucleation Effects 0.000 description 12
- 238000010899 nucleation Methods 0.000 description 12
- 239000000243 solution Substances 0.000 description 12
- 239000000463 material Substances 0.000 description 11
- XEEYBQQBJWHFJM-UHFFFAOYSA-N Iron Chemical compound [Fe] XEEYBQQBJWHFJM-UHFFFAOYSA-N 0.000 description 9
- 238000005530 etching Methods 0.000 description 8
- QGZKDVFQNNGYKY-UHFFFAOYSA-N Ammonia Chemical compound N QGZKDVFQNNGYKY-UHFFFAOYSA-N 0.000 description 6
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 6
- 239000010949 copper Substances 0.000 description 6
- 239000007788 liquid Substances 0.000 description 6
- 229910021645 metal ion Inorganic materials 0.000 description 6
- 239000000126 substance Substances 0.000 description 6
- 238000012360 testing method Methods 0.000 description 6
- 239000007864 aqueous solution Substances 0.000 description 5
- 230000015572 biosynthetic process Effects 0.000 description 5
- LGQLOGILCSXPEA-UHFFFAOYSA-L nickel sulfate Chemical compound [Ni+2].[O-]S([O-])(=O)=O LGQLOGILCSXPEA-UHFFFAOYSA-L 0.000 description 5
- 229910000363 nickel(II) sulfate Inorganic materials 0.000 description 5
- MHAJPDPJQMAIIY-UHFFFAOYSA-N Hydrogen peroxide Chemical compound OO MHAJPDPJQMAIIY-UHFFFAOYSA-N 0.000 description 4
- 238000006073 displacement reaction Methods 0.000 description 4
- 238000001035 drying Methods 0.000 description 4
- 230000005415 magnetization Effects 0.000 description 4
- 238000004519 manufacturing process Methods 0.000 description 4
- 238000005498 polishing Methods 0.000 description 4
- 235000011121 sodium hydroxide Nutrition 0.000 description 4
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 3
- 229910001030 Iron–nickel alloy Inorganic materials 0.000 description 3
- KFZMGEQAYNKOFK-UHFFFAOYSA-N Isopropanol Chemical compound CC(C)O KFZMGEQAYNKOFK-UHFFFAOYSA-N 0.000 description 3
- KWYUFKZDYYNOTN-UHFFFAOYSA-M Potassium hydroxide Chemical compound [OH-].[K+] KWYUFKZDYYNOTN-UHFFFAOYSA-M 0.000 description 3
- 229910021529 ammonia Inorganic materials 0.000 description 3
- 239000003638 chemical reducing agent Substances 0.000 description 3
- 238000000576 coating method Methods 0.000 description 3
- 239000000084 colloidal system Substances 0.000 description 3
- 230000000052 comparative effect Effects 0.000 description 3
- 230000000694 effects Effects 0.000 description 3
- 230000001050 lubricating effect Effects 0.000 description 3
- 239000000696 magnetic material Substances 0.000 description 3
- BASFCYQUMIYNBI-UHFFFAOYSA-N platinum Substances [Pt] BASFCYQUMIYNBI-UHFFFAOYSA-N 0.000 description 3
- 230000001681 protective effect Effects 0.000 description 3
- 230000009257 reactivity Effects 0.000 description 3
- VEXZGXHMUGYJMC-UHFFFAOYSA-N Hydrochloric acid Chemical compound Cl VEXZGXHMUGYJMC-UHFFFAOYSA-N 0.000 description 2
- 229910002677 Pd–Sn Inorganic materials 0.000 description 2
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 2
- QAOWNCQODCNURD-UHFFFAOYSA-L Sulfate Chemical compound [O-]S([O-])(=O)=O QAOWNCQODCNURD-UHFFFAOYSA-L 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- 230000004913 activation Effects 0.000 description 2
- BFNBIHQBYMNNAN-UHFFFAOYSA-N ammonium sulfate Chemical compound N.N.OS(O)(=O)=O BFNBIHQBYMNNAN-UHFFFAOYSA-N 0.000 description 2
- 229910052921 ammonium sulfate Inorganic materials 0.000 description 2
- 235000011130 ammonium sulphate Nutrition 0.000 description 2
- 238000004873 anchoring Methods 0.000 description 2
- RJTANRZEWTUVMA-UHFFFAOYSA-N boron;n-methylmethanamine Chemical compound [B].CNC RJTANRZEWTUVMA-UHFFFAOYSA-N 0.000 description 2
- 239000003054 catalyst Substances 0.000 description 2
- 239000003795 chemical substances by application Substances 0.000 description 2
- 239000000460 chlorine Substances 0.000 description 2
- 229910052801 chlorine Inorganic materials 0.000 description 2
- 239000011248 coating agent Substances 0.000 description 2
- 229910000361 cobalt sulfate Inorganic materials 0.000 description 2
- 229940044175 cobalt sulfate Drugs 0.000 description 2
- KTVIXTQDYHMGHF-UHFFFAOYSA-L cobalt(2+) sulfate Chemical compound [Co+2].[O-]S([O-])(=O)=O KTVIXTQDYHMGHF-UHFFFAOYSA-L 0.000 description 2
- 238000007772 electroless plating Methods 0.000 description 2
- 230000004907 flux Effects 0.000 description 2
- 229910000358 iron sulfate Inorganic materials 0.000 description 2
- BAUYGSIQEAFULO-UHFFFAOYSA-L iron(2+) sulfate (anhydrous) Chemical compound [Fe+2].[O-]S([O-])(=O)=O BAUYGSIQEAFULO-UHFFFAOYSA-L 0.000 description 2
- 229910052760 oxygen Inorganic materials 0.000 description 2
- KDLHZDBZIXYQEI-UHFFFAOYSA-N palladium Substances [Pd] KDLHZDBZIXYQEI-UHFFFAOYSA-N 0.000 description 2
- 239000002245 particle Substances 0.000 description 2
- 229910000889 permalloy Inorganic materials 0.000 description 2
- 239000004033 plastic Substances 0.000 description 2
- 230000008569 process Effects 0.000 description 2
- 239000011241 protective layer Substances 0.000 description 2
- 229910052710 silicon Inorganic materials 0.000 description 2
- 238000004544 sputter deposition Methods 0.000 description 2
- 229910018072 Al 2 O 3 Inorganic materials 0.000 description 1
- 229910052684 Cerium Inorganic materials 0.000 description 1
- VEXZGXHMUGYJMC-UHFFFAOYSA-M Chloride anion Chemical compound [Cl-] VEXZGXHMUGYJMC-UHFFFAOYSA-M 0.000 description 1
- 229910020630 Co Ni Inorganic materials 0.000 description 1
- 229910003321 CoFe Inorganic materials 0.000 description 1
- 229910000684 Cobalt-chrome Inorganic materials 0.000 description 1
- 229910002440 Co–Ni Inorganic materials 0.000 description 1
- 229910020711 Co—Si Inorganic materials 0.000 description 1
- 229910000599 Cr alloy Inorganic materials 0.000 description 1
- 229910052692 Dysprosium Inorganic materials 0.000 description 1
- 229910052691 Erbium Inorganic materials 0.000 description 1
- 229910052693 Europium Inorganic materials 0.000 description 1
- 229910002546 FeCo Inorganic materials 0.000 description 1
- 229910052688 Gadolinium Inorganic materials 0.000 description 1
- 229910052689 Holmium Inorganic materials 0.000 description 1
- 229910052779 Neodymium Inorganic materials 0.000 description 1
- 229910003266 NiCo Inorganic materials 0.000 description 1
- 229910003322 NiCu Inorganic materials 0.000 description 1
- 229910052777 Praseodymium Inorganic materials 0.000 description 1
- 229910001260 Pt alloy Inorganic materials 0.000 description 1
- 229910002837 PtCo Inorganic materials 0.000 description 1
- 229910052772 Samarium Inorganic materials 0.000 description 1
- 229910004298 SiO 2 Inorganic materials 0.000 description 1
- XUIMIQQOPSSXEZ-UHFFFAOYSA-N Silicon Chemical compound [Si] XUIMIQQOPSSXEZ-UHFFFAOYSA-N 0.000 description 1
- 229910000831 Steel Inorganic materials 0.000 description 1
- UCKMPCXJQFINFW-UHFFFAOYSA-N Sulphide Chemical compound [S-2] UCKMPCXJQFINFW-UHFFFAOYSA-N 0.000 description 1
- 229910052771 Terbium Inorganic materials 0.000 description 1
- 229910052775 Thulium Inorganic materials 0.000 description 1
- 229910052769 Ytterbium Inorganic materials 0.000 description 1
- 238000005275 alloying Methods 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- 229910052787 antimony Inorganic materials 0.000 description 1
- QVGXLLKOCUKJST-UHFFFAOYSA-N atomic oxygen Chemical compound [O] QVGXLLKOCUKJST-UHFFFAOYSA-N 0.000 description 1
- 229910052788 barium Inorganic materials 0.000 description 1
- DSAJWYNOEDNPEQ-UHFFFAOYSA-N barium atom Chemical compound [Ba] DSAJWYNOEDNPEQ-UHFFFAOYSA-N 0.000 description 1
- 230000005540 biological transmission Effects 0.000 description 1
- 229910052796 boron Inorganic materials 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 239000000919 ceramic Substances 0.000 description 1
- 238000005229 chemical vapour deposition Methods 0.000 description 1
- 229910052804 chromium Inorganic materials 0.000 description 1
- 229910017052 cobalt Inorganic materials 0.000 description 1
- 239000010941 cobalt Substances 0.000 description 1
- GUTLYIVDDKVIGB-UHFFFAOYSA-N cobalt atom Chemical compound [Co] GUTLYIVDDKVIGB-UHFFFAOYSA-N 0.000 description 1
- 239000010952 cobalt-chrome Substances 0.000 description 1
- 239000000470 constituent Substances 0.000 description 1
- 229910000365 copper sulfate Inorganic materials 0.000 description 1
- XTVVROIMIGLXTD-UHFFFAOYSA-N copper(II) nitrate Chemical compound [Cu+2].[O-][N+]([O-])=O.[O-][N+]([O-])=O XTVVROIMIGLXTD-UHFFFAOYSA-N 0.000 description 1
- ARUVKPQLZAKDPS-UHFFFAOYSA-L copper(II) sulfate Chemical compound [Cu+2].[O-][S+2]([O-])([O-])[O-] ARUVKPQLZAKDPS-UHFFFAOYSA-L 0.000 description 1
- 229910021419 crystalline silicon Inorganic materials 0.000 description 1
- 230000003247 decreasing effect Effects 0.000 description 1
- 230000005347 demagnetization Effects 0.000 description 1
- XPPKVPWEQAFLFU-UHFFFAOYSA-N diphosphoric acid Chemical compound OP(O)(=O)OP(O)(O)=O XPPKVPWEQAFLFU-UHFFFAOYSA-N 0.000 description 1
- 238000009826 distribution Methods 0.000 description 1
- 229910052731 fluorine Inorganic materials 0.000 description 1
- 229910052733 gallium Inorganic materials 0.000 description 1
- 229910052732 germanium Inorganic materials 0.000 description 1
- 239000011521 glass Substances 0.000 description 1
- 229910052737 gold Inorganic materials 0.000 description 1
- 239000008187 granular material Substances 0.000 description 1
- XLYOFNOQVPJJNP-UHFFFAOYSA-M hydroxide Chemical compound [OH-] XLYOFNOQVPJJNP-UHFFFAOYSA-M 0.000 description 1
- 125000002887 hydroxy group Chemical group [H]O* 0.000 description 1
- 238000007654 immersion Methods 0.000 description 1
- 229910052738 indium Inorganic materials 0.000 description 1
- 230000003993 interaction Effects 0.000 description 1
- 229910052741 iridium Inorganic materials 0.000 description 1
- 229910052746 lanthanum Inorganic materials 0.000 description 1
- 229910052749 magnesium Inorganic materials 0.000 description 1
- 230000005381 magnetic domain Effects 0.000 description 1
- 238000001755 magnetron sputter deposition Methods 0.000 description 1
- 229910052748 manganese Inorganic materials 0.000 description 1
- 238000000691 measurement method Methods 0.000 description 1
- 239000011259 mixed solution Substances 0.000 description 1
- 229910052750 molybdenum Inorganic materials 0.000 description 1
- 229910052758 niobium Inorganic materials 0.000 description 1
- 239000003921 oil Substances 0.000 description 1
- 229910052762 osmium Inorganic materials 0.000 description 1
- 239000001301 oxygen Substances 0.000 description 1
- 238000010979 pH adjustment Methods 0.000 description 1
- 229910052698 phosphorus Inorganic materials 0.000 description 1
- 229910021420 polycrystalline silicon Inorganic materials 0.000 description 1
- 235000011118 potassium hydroxide Nutrition 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- 230000009467 reduction Effects 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 229910052702 rhenium Inorganic materials 0.000 description 1
- 229910052703 rhodium Inorganic materials 0.000 description 1
- 229910052707 ruthenium Inorganic materials 0.000 description 1
- CVHZOJJKTDOEJC-UHFFFAOYSA-N saccharin Chemical compound C1=CC=C2C(=O)NS(=O)(=O)C2=C1 CVHZOJJKTDOEJC-UHFFFAOYSA-N 0.000 description 1
- 229940081974 saccharin Drugs 0.000 description 1
- 235000019204 saccharin Nutrition 0.000 description 1
- 239000000901 saccharin and its Na,K and Ca salt Substances 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 229910000938 samarium–cobalt magnet Inorganic materials 0.000 description 1
- 239000010703 silicon Substances 0.000 description 1
- 239000000377 silicon dioxide Substances 0.000 description 1
- 239000002356 single layer Substances 0.000 description 1
- 239000010959 steel Substances 0.000 description 1
- 229910052717 sulfur Inorganic materials 0.000 description 1
- 239000002344 surface layer Substances 0.000 description 1
- 230000003746 surface roughness Effects 0.000 description 1
- 229910052715 tantalum Inorganic materials 0.000 description 1
- 229910052718 tin Inorganic materials 0.000 description 1
- 229910052719 titanium Inorganic materials 0.000 description 1
- 230000007704 transition Effects 0.000 description 1
- 229910052721 tungsten Inorganic materials 0.000 description 1
- 238000001771 vacuum deposition Methods 0.000 description 1
- 229910052720 vanadium Inorganic materials 0.000 description 1
- 229910052727 yttrium Inorganic materials 0.000 description 1
- 229910052725 zinc Inorganic materials 0.000 description 1
- 229910052726 zirconium Inorganic materials 0.000 description 1
- 229910000859 α-Fe Inorganic materials 0.000 description 1
Classifications
-
- G—PHYSICS
- G11—INFORMATION STORAGE
- G11B—INFORMATION STORAGE BASED ON RELATIVE MOVEMENT BETWEEN RECORD CARRIER AND TRANSDUCER
- G11B5/00—Recording by magnetisation or demagnetisation of a record carrier; Reproducing by magnetic means; Record carriers therefor
- G11B5/62—Record carriers characterised by the selection of the material
- G11B5/64—Record carriers characterised by the selection of the material comprising only the magnetic material without bonding agent
- G11B5/66—Record carriers characterised by the selection of the material comprising only the magnetic material without bonding agent the record carriers consisting of several layers
- G11B5/667—Record carriers characterised by the selection of the material comprising only the magnetic material without bonding agent the record carriers consisting of several layers including a soft magnetic layer
-
- G—PHYSICS
- G11—INFORMATION STORAGE
- G11B—INFORMATION STORAGE BASED ON RELATIVE MOVEMENT BETWEEN RECORD CARRIER AND TRANSDUCER
- G11B5/00—Recording by magnetisation or demagnetisation of a record carrier; Reproducing by magnetic means; Record carriers therefor
- G11B5/62—Record carriers characterised by the selection of the material
- G11B5/73—Base layers, i.e. all non-magnetic layers lying under a lowermost magnetic recording layer, e.g. including any non-magnetic layer in between a first magnetic recording layer and either an underlying substrate or a soft magnetic underlayer
- G11B5/739—Magnetic recording media substrates
- G11B5/73911—Inorganic substrates
- G11B5/73913—Composites or coated substrates
- G11B5/73915—Silicon compound based coating
Abstract
【解決手段】 体積抵抗率が1〜100Ω・cmである単結晶Si基板と、該単結晶Si基板上に設けられた1層以上の金属メッキ層とを含んでなる金属メッキ層付き単結晶Si基板を提供する。この単結晶Si基板の表面に接する金属メッキ層は、好ましくはメッキ法により形成されるAg、Co、Cu、Ni、Pd、Fe及びPtからなる一群から選ばれる。また、この金属メッキ層付き単結晶Si基板を含んでなる垂直磁気記録媒体を提供する。
【選択図】 なし
Description
Fe等の金属上へのメッキにおいては、開始直後にメッキ膜と被メッキ金属との間に金属結合が形成され、原子層レベルでの合金化が生ずることで強固な密着性が確保されると言われている。
すなわち、本発明は、体積抵抗率が1〜100Ω・cmである単結晶Si基板と、該単結晶Si基板上に設けられた1層以上の金属メッキ層とを含んでなる金属メッキ層付き単結晶Si基板を提供する。また、本発明は、この金属メッキ層付き単結晶Si基板を含んでなる垂直磁気記録媒体を提供する。
本発明の金属膜付き単結晶Si基板は、良好な密着性を有するため、太陽電池の配線やSi基板上に形成するマイクロマシン用途に用いて最適であり、更に該金属膜の上に磁性膜を成膜することにより磁気記録媒体用基板として用いて最適である。
本発明のメッキ金属メッキ層付Si基板において、用いる基板の体積抵抗率が1〜100Ω・cmの単結晶Si基板と金属メッキ層の組み合わせが好適であることを見出した。
単結晶Si基板上にメッキ法で金属メッキ層を形成するにおいて、Si基板の体積抵抗率が1〜100Ω・cmであると、確実に良好な密着性を有する金属メッキ層付Si基板を構成できる。
本発明に用いるSi基板としては、好ましくはCZ(チョクラルスキー)法或いはFZ(フローティングゾーン)法により製造されたSi単結晶材が用いられるが、大口径基板を製作しやすいCZ法基板の方がより好ましい。
また、NiにPが取り込まれたNiPのような化合物も用いることができる。より好ましくは、Niを主体とした核付け膜で、比較的容易に密着性の良好な膜を成膜可能である。
核付け層は、1層である必要はなく、Ni/Cu、Ni/Ag、Ni/CoやPd/Cu、Pd/Ag、更にPd/Ni/Cuなど多層であってもよい。
この用途では、単結晶Si基板の両面に同じ構成で、略同じ厚み、組成、磁気特性の膜が必要である。すなわち、金属メッキ層が、単結晶Si基板の両面に設けられ、単結晶Si基板を対称面として金属メッキ層の厚み、組成及び磁気特性が対称となるように設けられるのである。これは、両面に同じ特性を持っている膜が成膜されることでSi基板1板当たりの容量が片面のみの場合に比べ増加するからである。
本発明に用いることができる軟磁性層は、メッキ法で形成され、保磁力は50エルステッド(Oe)以下であることが必要である。これ以上では軟磁気特性を有しなくなるため、磁気記録の下地層、とりわけ垂直磁気記録の軟磁性下地層として機能しなくなる。保磁力は小さければ小さいほど望ましいが、実用的に実現可能な保磁力の最小値は略0.1エルステッド程度である。用いる軟磁性膜はメッキ法で成膜できるのであれば何でもよいが、CoNiFe、NiFe(パーマロイ)、FeCo、NiCoなどで上記の保磁力範囲を満たすものが用いられる。もちろんこれら軟磁性膜にメッキ液中から取り込まれるS、B、C、O、F、Mg、Al、Si、P、Ti、V、Cr、Mn、Cu、Zn、Ga、Ge、Y、Zr、Nb、Mo、Ru、Rh、Pd、Ag、In、Sn、Sb、La、Ce、Pr、Nd、Pm、Sm、Eu、Gd、Tb、Dy、Ho、Er、Tm、Yb、Lu、Hf、Ta、W、Re、Os、Ir、Pt、Auなどの成分が5質量%以下含まれていても軟磁気特性に影響が少ないので、その範囲では許容可能である。
好ましくは濃度2〜60質量%の苛性カリ及び/又は苛性ソーダ等のアルカリ水溶液中でエッチングし、表面の酸化膜除去を行うと共に基板表面を僅かに腐食させることが好ましい。この際活性化を与えるのに好ましい母材のエッチング速度は20nm/分〜5μm/分であり、エッチング量としては40nm以上の母材Siを除去するのが好ましい。エッチング時の液温は濃度、処理時間により異なるが作業性の点で30〜100℃の範囲が好ましい。
アルコールとしては、エチレングリコール、エタノール、イソプロピルアルコール等が好適に用いられ、過酸化水素水としては、1〜20重量%水溶液が好適に用いられる。
親水性処理は、アルコール又は過酸化水素水等に、エッチング後のSi基板を浸漬すること等によって行なうことができる。好ましい親水性処理の時間と温度は、処理枚数、処理浴の容量等により異なるが、30秒〜10分で、15〜80℃が好適である。親水性処理されたSi基板は、その上に形成される金属メッキ層に対して密着性を高め、非磁性基板への成膜において良好な均質性を与える。
この金属メッキ層の厚さは、10〜1000nmが好ましく、更に好ましくは、50〜500nmである。10nmより小さいと、金属多結晶の粒個々の均一な層内での分布が得られず、1000nmを超えると個々の結晶粒が肥大化してしまい、下地層として好ましくない場合がある。
核付け層の形成は、一般に無電解置換メッキとして知られる方法にて行うことが好ましい。液中に還元剤となりうるジア燐酸、ジア塩素酸等の成分を含有しないのは従来の置換めっき同様であるが、本発明では、好ましくは光沢材となるサッカリン等の成分を含有しない硫酸塩浴を用いることができる。硫酸塩としては、硫酸ニッケル、硫酸銅等が挙げられ、好ましい濃度は、0.01〜0.5Nである。塩酸塩溶或いは0.05N以上の塩素イオンを含有する浴では、本発明の金属メッキ層を得ることが困難であるのみならず、Si基板へのメッキ自体が不能となる場合もあり好ましくない。また、液中にK、Ca、Na等の各元素が0.003N以上存在する場合も本発明を履行する上で好ましくない。したがって、塩素イオンを0.05N未満、液中にK、Ca、Na等がそれぞれ0.003N未満含有しているものとする。
アンモニア添加量は初期pHにより適宜調整すれば良いが、概ねメッキ浴中に0.02N〜0.5N好ましくは0.05N〜0.2Nの範囲で添加するとよい。
以上のエッチング処理及び金属メッキ処理を併用することで金属メッキ層の成膜が可能となる。
Co、Ni、Feは、無電解メッキが可能であり、かつ軟磁性材料としての良好な特性を有している関係から本発明の実施に当ってはこれらの元素を含有することが好ましい。
具体的な浴組成は、好ましくは、ニッケル、コバルト及び鉄から選ばれる二以上の金属イオンを含み、例えば、硫酸ニッケルと硫酸コバルト混合浴、さらに硫酸鉄を含む混合浴等が挙げられ、この時の好ましい濃度は、0.01〜0.5Nである。
無電解メッキにおける還元剤としては、ジア燐酸、ジメチルアミンボランを初めとし浴、或いは浴を構成する金属イオンに応じ種々のものを用いることが出来る。
軟磁性層の厚みは1000nmを越えると媒体として信号再生時の軟磁性層よりの磁気ノイズが大きくなり、媒体としてのS/Nが特性の低下をまねき好ましくない。一方、厚みが100nm未満では軟磁性下地としての磁気透過特性不十分で有り媒体としてのオーバーライト特性が低下する為好ましくない。
記録層は、軟磁性層の直上に形成しても良いが、必要に応じ結晶粒径及び磁気特性の整合を取る為の種々のTiを初めとする中間層を1層以上介しても良い。
記録層としては、層平面に垂直な方向に磁化容易磁区を有する硬磁性材料で有れば特に制限は無く、スパッタ法によるCo−Cr合金膜、Fe−Pt合金膜を初めCo−Siグラニュール膜、Co/Pd多層膜等種々のものを用いることが出来る。また、湿式法により形成される膜、例えばCo−Ni系メッキ膜、さらには塗布による記録層としてマグネトプランバイト相よりなるバリウム・フェライトを塗布して記録層としても良い。
このような記録層の厚みは、概ね5〜100nm、さらに好ましくは10〜50nmの範囲が好ましい。また、保磁力に関しては0.5〜10KOeさらに好ましくは1.5〜3.5KOeのものが良い。
さらに最上層の潤滑膜は、フッ素系油脂を塗布することで単分子膜を形成したものを用いてやれば良く、その剤種及び塗布方法については特に制限は無い。
実施例1〜5と比較例1〜7
金属メッキ層を形成するSi基板としては、CZ法で製作した直径200mmのSi単結晶基板を用い、基板に公知の方法によってコア抜き・芯取り・ラップを行い、その後、平均粒径15nmのコロイダルシリカにより両面研磨を施した表面粗さ(Rms)0.5nm、直径65mmの(100)Si単結晶(BドープのP型基板)を準備した。Rmsは平方平均粗さであり、AFM(原子間力顕微鏡)を用いて測定した。
この基板を45℃、10質量%の苛性ソーダ水溶液に10分間浸漬して基板表面の薄い表面酸化膜を除去すると共に表面のSiエッチング処理を行い、続いて、0.1mol/dm3の硫酸ニッケル水溶液に硫酸アンモニウムを0.5mol/dm3添加した下地メッキ浴を製作し、80℃に加熱した浴中に5分間浸漬して下地メッキ層を得た。
さらに、硫酸アンモニウム0.2N、硫酸鉄0.02N、硫酸コバルト0.07N、還元剤としてジメチルアミンボラン0.04Nを含むメッキ液を建浴し、65℃に加熱した液中に15分間さきほど下地メッキを施した被メッキ基板を浸漬し軟磁性メッキ層を得た。
得られた軟磁性メッキ層の磁性特性をVSM(振動試料型磁力計)を用いて測定したところ、保磁力42エルステッド(Oe)であった。
JIS K 5400(基盤目試験)に基づいたクロスカット塗膜剥離試験機(MODEL AD−1110、上島製作所社製)を用いて、この得られた金属メッキ膜の接着性試験を行った。
金属メッキ成膜を施すSi基板としては、表1に記載のCZ法で製作した直径200mmのSi単結晶基板を用い、エッチング処理に苛性ソーダ水溶液を用い、0.1mol/dm3硫酸ニッケル水溶液の下地メッキ浴を用いた以外は、上記実施例と同様に処理して金属メッキ層を得て、同様の接着性試験を行った。
金属メッキ成膜を施すSi基板としては、表1に記載のCZ法で製作した直径200mmのSi単結晶基板を用い、0.01〜0.5mol/dm3の硝酸銅水溶液と硫酸ニッケル水溶液の混合液を用いた以外は上記実施例と同様に処理して金属メッキ層を得て、同様の接着性試験を行った。
膜の密着性を測定するもので、20mm×20mmの試料に所定荷重(240g)をかけた鋼針で塗膜を0.5mmピッチで11本平行に引掻き、更に試験片を90°回転させて同様に11本引掻き、できた100の基盤目のうちいくつ剥離したかを測定する。

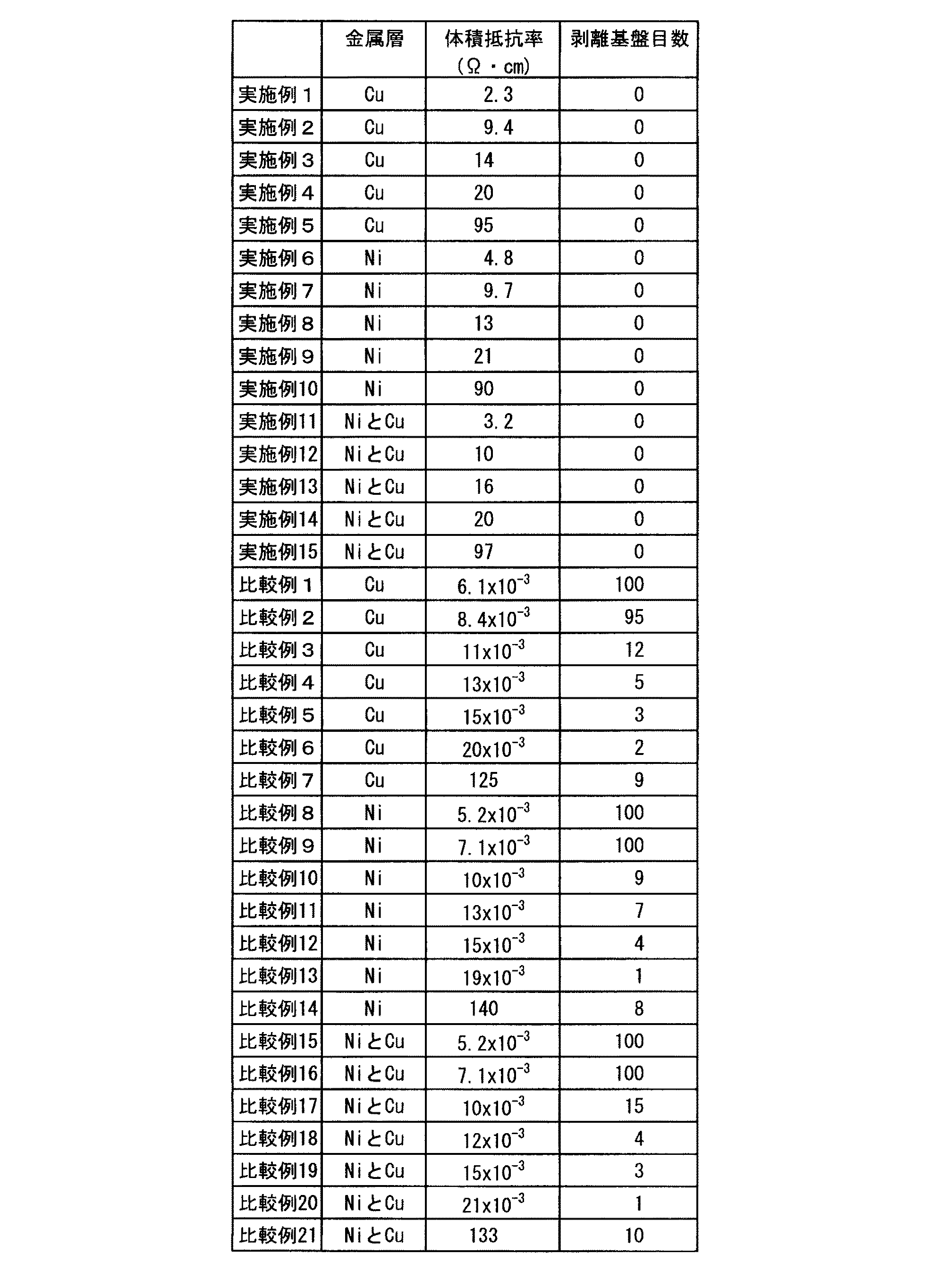

結果を表1に示す。Si基板の体積抵抗率に対する、金属メッキ層と基板との密着性の関係を検討した結果、Si基板の体積抵抗率が大きくなるにつれて、剥離試験結果における剥離基盤目数が減少していく事がわかった。特に、Si基板の体積抵抗率が0.010Ω・cmを超えると剥離基盤目数が一気に減少し、1Ω・cm以上のサンプルにおいては全く膜の剥離は観察されなかった。また、Si基板の体積抵抗率が100Ω・cmを超えると膜の剥離が観察された。この結果から、金属メッキ層付きSi基板の製造工程において、使用するSi基板の体積抵抗率が1〜100Ω・cmであるものを用いることで、良好な密着性を有する磁気記録媒体用金属メッキ層(軟磁性層を含んでもよい)付きSi基板と記録層とを含む磁気記録媒体を提供することが可能と考えられる。
Claims (5)
- 体積抵抗率が1〜100Ω・cmである単結晶Si基板と、該単結晶Si基板上に設けられた1層以上の金属メッキ層とを含んでなる金属メッキ層付き単結晶Si基板。
- 上記単結晶Si基板の表面に接する金属メッキ層が、メッキ法により形成されるAg、Co、Cu、Ni、Pd、Fe及びPtからなる一群から選ばれる一以上の金属、又は該金属の一以上を含む合金もしくは化合物である請求項1に記載の金属メッキ層付き単結晶Si基板。
- 上記金属メッキ層が、2層以上であって、該金属メッキ層の少なくとも1層が強磁性層でかつ保磁力50エルステッド以下の軟磁気特性を有する請求項1又は請求項2に記載の金属メッキ層付き単結晶Si基板。
- 上記金属メッキ層が、上記単結晶Si基板の両面に設けられ、該単結晶Si基板を対称面として該金属メッキ層の厚み、組成及び磁気特性が対称となるように設けられる請求項1〜3のいずれかに記載の金属膜付単結晶Si基板。
- 請求項1〜4のいずれかに記載の金属メッキ層付き単結晶Si基板を含んでなる垂直磁気記録媒体。
Priority Applications (5)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2004110608A JP4436175B2 (ja) | 2004-04-05 | 2004-04-05 | 金属メッキ層付き単結晶Si基板 |
SG200502542A SG115842A1 (en) | 2004-04-05 | 2005-03-28 | Monocrystalline silicon substrate coated with metal-plated layer and perpendicular magnetic recording medium |
US11/092,061 US20050221129A1 (en) | 2004-04-05 | 2005-03-29 | Monocrystalline silicon substrate coated with metal-plated layer and perpendicular magnetic recording medium |
TW094110775A TW200539133A (en) | 2004-04-05 | 2005-04-04 | Monocrystalline silicon substrate coated with metal-plated layer and perpendicular magnetic recording medium |
CNA2005100626938A CN1681008A (zh) | 2004-04-05 | 2005-04-05 | 涂覆有金属电镀层的单晶硅基片和垂直磁记录介质 |
Applications Claiming Priority (1)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2004110608A JP4436175B2 (ja) | 2004-04-05 | 2004-04-05 | 金属メッキ層付き単結晶Si基板 |
Publications (2)
Publication Number | Publication Date |
---|---|
JP2005293778A true JP2005293778A (ja) | 2005-10-20 |
JP4436175B2 JP4436175B2 (ja) | 2010-03-24 |
Family
ID=35054700
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
JP2004110608A Expired - Fee Related JP4436175B2 (ja) | 2004-04-05 | 2004-04-05 | 金属メッキ層付き単結晶Si基板 |
Country Status (5)
Country | Link |
---|---|
US (1) | US20050221129A1 (ja) |
JP (1) | JP4436175B2 (ja) |
CN (1) | CN1681008A (ja) |
SG (1) | SG115842A1 (ja) |
TW (1) | TW200539133A (ja) |
Cited By (4)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2007177257A (ja) * | 2005-12-26 | 2007-07-12 | Seiko Epson Corp | メッキ方法及びメッキ装置並びにシリコンデバイスの製造方法 |
JP2011258803A (ja) * | 2010-06-10 | 2011-12-22 | Shin Etsu Chem Co Ltd | 貫通孔を形成しためっき層付シリコン基板 |
KR101292863B1 (ko) | 2011-10-24 | 2013-08-02 | 한국원자력연구원 | 전해도금을 이용한 에피택셜 성장 및 단결정 박막제조 |
JP2014181373A (ja) * | 2013-03-19 | 2014-09-29 | Jx Nippon Mining & Metals Corp | Ni及びNi合金膜が形成されたシリコンウエハ、Siウエハ上へのNi及びNi合金膜の形成方法、Ni及びNi合金膜を形成する際のSiウエハの表面の表面粗化処理液及び同表面粗化処理方法 |
Families Citing this family (4)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
US20080090106A1 (en) * | 2006-10-13 | 2008-04-17 | David Braunstein | Soft underlayer for perpendicular media with mechanical stability and corrosion resistance |
US8449948B2 (en) * | 2009-09-10 | 2013-05-28 | Western Digital (Fremont), Llc | Method and system for corrosion protection of layers in a structure of a magnetic recording transducer |
JP5606264B2 (ja) * | 2010-10-22 | 2014-10-15 | 信越化学工業株式会社 | フォトマスクブランク |
US11107878B2 (en) * | 2015-03-24 | 2021-08-31 | International Business Machines Corporation | High resistivity iron-based, thermally stable magnetic material for on-chip integrated inductors |
Family Cites Families (21)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
US4376963A (en) * | 1980-12-19 | 1983-03-15 | International Business Machines Corporation | Composite magnetic recording disk |
DE3470811D1 (en) * | 1984-10-31 | 1988-06-01 | Ibm Deutschland | Magnetic disc and process for producing it |
US5143794A (en) * | 1988-08-10 | 1992-09-01 | Hitachi, Ltd. | Magnetic recording media for longitudinal recording, process for producing the same and magnetic memory apparatus |
JP2855908B2 (ja) * | 1991-09-05 | 1999-02-10 | 日本電気株式会社 | 半導体装置及びその製造方法 |
JPH05342503A (ja) * | 1992-06-12 | 1993-12-24 | Hitachi Ltd | 記憶装置 |
JPH06151171A (ja) * | 1992-11-02 | 1994-05-31 | Matsushita Electric Ind Co Ltd | 軟磁性薄膜体とその製造方法およびそれを用いた磁気ヘッド |
US5720861A (en) * | 1994-09-13 | 1998-02-24 | Shin-Etsu Chemical Co., Ltd. | Magnetic recording medium |
TW390998B (en) * | 1996-05-20 | 2000-05-21 | Hitachi Ltd | Magnetic recording media and magnetic recording system using the same |
US6248416B1 (en) * | 1997-11-10 | 2001-06-19 | Carnegie Mellon University | Highly oriented magnetic thin films, recording media, transducers, devices made therefrom and methods of making |
JP3234814B2 (ja) * | 1998-06-30 | 2001-12-04 | 株式会社東芝 | 磁気抵抗効果素子、磁気ヘッド、磁気ヘッドアセンブリ及び磁気記録装置 |
US6383667B1 (en) * | 1998-10-09 | 2002-05-07 | Hitachi, Ltd. | Magnetic recording medium |
US6753101B1 (en) * | 1999-06-08 | 2004-06-22 | Fujitsu Limited | Magnetic recording medium, magnetic storage apparatus, recording method and method of producing magnetic recording medium |
JP4090642B2 (ja) * | 1999-09-13 | 2008-05-28 | Tdk株式会社 | 磁気記録媒体 |
JP3731640B2 (ja) * | 1999-11-26 | 2006-01-05 | 株式会社日立グローバルストレージテクノロジーズ | 垂直磁気記録媒体及び磁気記憶装置 |
JP3839213B2 (ja) * | 2000-02-08 | 2006-11-01 | 株式会社リコー | 相変化型光記録媒体の記録方法および記録再生装置 |
JP2002100030A (ja) * | 2000-09-21 | 2002-04-05 | Toshiba Corp | 垂直磁気記録媒体 |
JP3652976B2 (ja) * | 2000-09-28 | 2005-05-25 | 株式会社日立製作所 | 垂直磁気記録媒体及びこれを用いた磁気記憶装置 |
US6816330B2 (en) * | 2000-12-22 | 2004-11-09 | Matsushita Electric Industrial Co., Ltd. | Method for forming a magnetic pattern in a magnetic recording medium, magnetic recording medium magnetic recording device and photomask |
JP3884932B2 (ja) * | 2001-09-07 | 2007-02-21 | 株式会社日立グローバルストレージテクノロジーズ | 磁気記録媒体及び磁気記憶装置 |
US20040038082A1 (en) * | 2002-08-26 | 2004-02-26 | Toshihiro Tsumori | Substrate for perpendicular magnetic recording hard disk medium and method for producing the same |
US6956233B2 (en) * | 2002-08-26 | 2005-10-18 | Sin-Etsu Chemical Co., Ltd. | Plated substrate for hard disk medium |
-
2004
- 2004-04-05 JP JP2004110608A patent/JP4436175B2/ja not_active Expired - Fee Related
-
2005
- 2005-03-28 SG SG200502542A patent/SG115842A1/en unknown
- 2005-03-29 US US11/092,061 patent/US20050221129A1/en not_active Abandoned
- 2005-04-04 TW TW094110775A patent/TW200539133A/zh unknown
- 2005-04-05 CN CNA2005100626938A patent/CN1681008A/zh active Pending
Cited By (4)
Publication number | Priority date | Publication date | Assignee | Title |
---|---|---|---|---|
JP2007177257A (ja) * | 2005-12-26 | 2007-07-12 | Seiko Epson Corp | メッキ方法及びメッキ装置並びにシリコンデバイスの製造方法 |
JP2011258803A (ja) * | 2010-06-10 | 2011-12-22 | Shin Etsu Chem Co Ltd | 貫通孔を形成しためっき層付シリコン基板 |
KR101292863B1 (ko) | 2011-10-24 | 2013-08-02 | 한국원자력연구원 | 전해도금을 이용한 에피택셜 성장 및 단결정 박막제조 |
JP2014181373A (ja) * | 2013-03-19 | 2014-09-29 | Jx Nippon Mining & Metals Corp | Ni及びNi合金膜が形成されたシリコンウエハ、Siウエハ上へのNi及びNi合金膜の形成方法、Ni及びNi合金膜を形成する際のSiウエハの表面の表面粗化処理液及び同表面粗化処理方法 |
Also Published As
Publication number | Publication date |
---|---|
TW200539133A (en) | 2005-12-01 |
CN1681008A (zh) | 2005-10-12 |
JP4436175B2 (ja) | 2010-03-24 |
US20050221129A1 (en) | 2005-10-06 |
SG115842A1 (en) | 2005-10-28 |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
US7238384B2 (en) | Substrate for perpendicular magnetic recording hard disk medium and method for producing the same | |
WO2003078685A1 (fr) | Dispositif fonctionnel et procede de fabrication du dispositif, support d'enregistrement magnetique vertical, dispositif d'enregistrement et de lecture magnetique, et dispositif de traitement d'information | |
US20050221129A1 (en) | Monocrystalline silicon substrate coated with metal-plated layer and perpendicular magnetic recording medium | |
US20050191525A1 (en) | Magnetic recording medium and magnetic recording medium substrate | |
JP4479572B2 (ja) | 垂直磁気記録媒体用ディスク基板の製造方法、垂直磁気記録媒体用ディスク基板及び垂直磁気記録媒体 | |
JP2006092721A (ja) | 垂直磁気記録媒体用基板、その製造方法、および垂直磁気記録媒体 | |
JP3102505B2 (ja) | 軟磁性多層めっき膜の製造方法および軟磁性多層めっき膜ならびに磁気ヘッド | |
JP2006338837A (ja) | ガラス基体へのめっき方法、垂直磁気記録媒体用ディスク基板の製造方法、垂直磁気記録媒体用ディスク基板及び垂直磁気記録媒体 | |
JP4566667B2 (ja) | めっき液、めっき液を用いた構造体の製造方法、めっき液を用いた装置 | |
KR20050002599A (ko) | 자기 기록 매체용 기판 | |
JP2004146033A (ja) | 誘導異方性垂直磁気記録ハードディスク用基板及びその製造方法 | |
WO2004061829A1 (ja) | 垂直磁気記録媒体 | |
JP2004335068A (ja) | 垂直磁気記録媒体、その製造方法、および垂直磁気記録再生装置 | |
JP4023609B2 (ja) | 磁気記録媒体用基板及び磁気記録媒体の製造方法 | |
JP4023611B2 (ja) | 垂直磁気記録媒体用基板及び垂直磁気記録媒体の製造方法 | |
JP4072100B2 (ja) | 磁気記録媒体用基板及び磁気記録媒体の製造方法 | |
JP4023610B2 (ja) | 垂直磁気記録媒体用基板及び垂直磁気記録媒体の製造方法 | |
JP2005108407A (ja) | 磁気記録媒体及び磁気記録媒体用基板 | |
US20070111036A1 (en) | Substrate for magnetic recording medium and fabrication method thereof | |
JPH04229607A (ja) | 軟磁性薄膜およびその製造方法 | |
US20080144217A1 (en) | Patterned magnetic recording medium and method of manufacturing the same | |
JP2007287216A (ja) | 磁気記録媒体用基板およびその製造方法ならびに磁気記録媒体 | |
KR20050027147A (ko) | 자기 기록 매체 및 자기 기록 매체용 기판 | |
JP2005032323A (ja) | 磁気記録媒体基板 | |
US20070231607A1 (en) | Substrate for magnetic recording medium, fabrication method thereof, and magnetic recording medium |
Legal Events
Date | Code | Title | Description |
---|---|---|---|
A621 | Written request for application examination |
Free format text: JAPANESE INTERMEDIATE CODE: A621 Effective date: 20060419 |
|
A977 | Report on retrieval |
Free format text: JAPANESE INTERMEDIATE CODE: A971007 Effective date: 20080911 |
|
A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20081219 |
|
A601 | Written request for extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A601 Effective date: 20090217 |
|
A602 | Written permission of extension of time |
Free format text: JAPANESE INTERMEDIATE CODE: A602 Effective date: 20090220 |
|
A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20090317 |
|
A521 | Request for written amendment filed |
Free format text: JAPANESE INTERMEDIATE CODE: A821 Effective date: 20090317 |
|
TRDD | Decision of grant or rejection written | ||
A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 Effective date: 20091211 |
|
A01 | Written decision to grant a patent or to grant a registration (utility model) |
Free format text: JAPANESE INTERMEDIATE CODE: A01 |
|
A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20091225 |
|
R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130108 Year of fee payment: 3 |
|
LAPS | Cancellation because of no payment of annual fees |
