ES2934127T3 - Batería secundaria, electrolito y dispositivo que contiene dicha batería secundaria - Google Patents
Batería secundaria, electrolito y dispositivo que contiene dicha batería secundaria Download PDFInfo
- Publication number
- ES2934127T3 ES2934127T3 ES19954946T ES19954946T ES2934127T3 ES 2934127 T3 ES2934127 T3 ES 2934127T3 ES 19954946 T ES19954946 T ES 19954946T ES 19954946 T ES19954946 T ES 19954946T ES 2934127 T3 ES2934127 T3 ES 2934127T3
- Authority
- ES
- Spain
- Prior art keywords
- secondary battery
- carbonate
- electrolyte
- weight
- artificial graphite
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
- 239000003792 electrolyte Substances 0.000 title claims abstract description 95
- 239000003960 organic solvent Substances 0.000 claims abstract description 39
- 150000005676 cyclic carbonates Chemical class 0.000 claims abstract description 28
- IEJIGPNLZYLLBP-UHFFFAOYSA-N dimethyl carbonate Chemical compound COC(=O)OC IEJIGPNLZYLLBP-UHFFFAOYSA-N 0.000 claims abstract description 26
- 229910021383 artificial graphite Inorganic materials 0.000 claims description 71
- BVKZGUZCCUSVTD-UHFFFAOYSA-L Carbonate Chemical compound [O-]C([O-])=O BVKZGUZCCUSVTD-UHFFFAOYSA-L 0.000 claims description 33
- 239000002245 particle Substances 0.000 claims description 29
- 238000000034 method Methods 0.000 claims description 27
- 239000000654 additive Substances 0.000 claims description 25
- 150000001733 carboxylic acid esters Chemical class 0.000 claims description 22
- 239000007773 negative electrode material Substances 0.000 claims description 20
- 230000000996 additive effect Effects 0.000 claims description 19
- XEKOWRVHYACXOJ-UHFFFAOYSA-N Ethyl acetate Chemical compound CCOC(C)=O XEKOWRVHYACXOJ-UHFFFAOYSA-N 0.000 claims description 15
- 150000001875 compounds Chemical class 0.000 claims description 15
- 238000009826 distribution Methods 0.000 claims description 11
- KMTRUDSVKNLOMY-UHFFFAOYSA-N Ethylene carbonate Chemical compound O=C1OCCO1 KMTRUDSVKNLOMY-UHFFFAOYSA-N 0.000 claims description 10
- FKRCODPIKNYEAC-UHFFFAOYSA-N ethyl propionate Chemical compound CCOC(=O)CC FKRCODPIKNYEAC-UHFFFAOYSA-N 0.000 claims description 10
- 239000007774 positive electrode material Substances 0.000 claims description 10
- 238000005056 compaction Methods 0.000 claims description 8
- 238000005087 graphitization Methods 0.000 claims description 7
- VDVLPSWVDYJFRW-UHFFFAOYSA-N lithium;bis(fluorosulfonyl)azanide Chemical compound [Li+].FS(=O)(=O)[N-]S(F)(=O)=O VDVLPSWVDYJFRW-UHFFFAOYSA-N 0.000 claims description 7
- VAYTZRYEBVHVLE-UHFFFAOYSA-N 1,3-dioxol-2-one Chemical compound O=C1OC=CO1 VAYTZRYEBVHVLE-UHFFFAOYSA-N 0.000 claims description 6
- OIFBSDVPJOWBCH-UHFFFAOYSA-N Diethyl carbonate Chemical compound CCOC(=O)OCC OIFBSDVPJOWBCH-UHFFFAOYSA-N 0.000 claims description 4
- 229910021437 lithium-transition metal oxide Inorganic materials 0.000 claims description 4
- RUOJZAUFBMNUDX-UHFFFAOYSA-N propylene carbonate Chemical compound CC1COC(=O)O1 RUOJZAUFBMNUDX-UHFFFAOYSA-N 0.000 claims description 4
- ZPFAVCIQZKRBGF-UHFFFAOYSA-N 1,3,2-dioxathiolane 2,2-dioxide Chemical compound O=S1(=O)OCCO1 ZPFAVCIQZKRBGF-UHFFFAOYSA-N 0.000 claims description 3
- SBLRHMKNNHXPHG-UHFFFAOYSA-N 4-fluoro-1,3-dioxolan-2-one Chemical compound FC1COC(=O)O1 SBLRHMKNNHXPHG-UHFFFAOYSA-N 0.000 claims description 3
- 238000002441 X-ray diffraction Methods 0.000 claims description 3
- UHOPWFKONJYLCF-UHFFFAOYSA-N 2-(2-sulfanylethyl)isoindole-1,3-dione Chemical compound C1=CC=C2C(=O)N(CCS)C(=O)C2=C1 UHOPWFKONJYLCF-UHFFFAOYSA-N 0.000 claims description 2
- RJUFJBKOKNCXHH-UHFFFAOYSA-N Methyl propionate Chemical compound CCC(=O)OC RJUFJBKOKNCXHH-UHFFFAOYSA-N 0.000 claims description 2
- XBDQKXXYIPTUBI-UHFFFAOYSA-M Propionate Chemical compound CCC([O-])=O XBDQKXXYIPTUBI-UHFFFAOYSA-M 0.000 claims description 2
- SYRDSFGUUQPYOB-UHFFFAOYSA-N [Li+].[Li+].[Li+].[O-]B([O-])[O-].FC(=O)C(F)=O Chemical compound [Li+].[Li+].[Li+].[O-]B([O-])[O-].FC(=O)C(F)=O SYRDSFGUUQPYOB-UHFFFAOYSA-N 0.000 claims description 2
- KXKVLQRXCPHEJC-UHFFFAOYSA-N acetic acid trimethyl ester Natural products COC(C)=O KXKVLQRXCPHEJC-UHFFFAOYSA-N 0.000 claims description 2
- NDPGDHBNXZOBJS-UHFFFAOYSA-N aluminum lithium cobalt(2+) nickel(2+) oxygen(2-) Chemical compound [Li+].[O--].[O--].[O--].[O--].[Al+3].[Co++].[Ni++] NDPGDHBNXZOBJS-UHFFFAOYSA-N 0.000 claims description 2
- 229940093499 ethyl acetate Drugs 0.000 claims description 2
- 125000001495 ethyl group Chemical group [H]C([H])([H])C([H])([H])* 0.000 claims description 2
- CXHHBNMLPJOKQD-UHFFFAOYSA-M methyl carbonate Chemical compound COC([O-])=O CXHHBNMLPJOKQD-UHFFFAOYSA-M 0.000 claims description 2
- 229940017219 methyl propionate Drugs 0.000 claims description 2
- YKYONYBAUNKHLG-UHFFFAOYSA-N n-Propyl acetate Natural products CCCOC(C)=O YKYONYBAUNKHLG-UHFFFAOYSA-N 0.000 claims description 2
- 229940090181 propyl acetate Drugs 0.000 claims description 2
- NQPDZGIKBAWPEJ-UHFFFAOYSA-N valeric acid Chemical compound CCCCC(O)=O NQPDZGIKBAWPEJ-UHFFFAOYSA-N 0.000 claims description 2
- 229910000572 Lithium Nickel Cobalt Manganese Oxide (NCM) Inorganic materials 0.000 claims 1
- 229910019142 PO4 Inorganic materials 0.000 claims 1
- 239000007983 Tris buffer Substances 0.000 claims 1
- FBDMTTNVIIVBKI-UHFFFAOYSA-N [O-2].[Mn+2].[Co+2].[Ni+2].[Li+] Chemical compound [O-2].[Mn+2].[Co+2].[Ni+2].[Li+] FBDMTTNVIIVBKI-UHFFFAOYSA-N 0.000 claims 1
- NBIIXXVUZAFLBC-UHFFFAOYSA-K phosphate Chemical compound [O-]P([O-])([O-])=O NBIIXXVUZAFLBC-UHFFFAOYSA-K 0.000 claims 1
- 239000010452 phosphate Substances 0.000 claims 1
- 125000000026 trimethylsilyl group Chemical group [H]C([H])([H])[Si]([*])(C([H])([H])[H])C([H])([H])[H] 0.000 claims 1
- 150000004649 carbonic acid derivatives Chemical class 0.000 abstract description 5
- 150000007942 carboxylates Chemical class 0.000 abstract 1
- 239000002904 solvent Substances 0.000 description 16
- 239000000463 material Substances 0.000 description 15
- 238000002360 preparation method Methods 0.000 description 14
- 239000011230 binding agent Substances 0.000 description 13
- -1 lithium hexafluorophosphate Chemical compound 0.000 description 13
- 239000000203 mixture Substances 0.000 description 13
- HBBGRARXTFLTSG-UHFFFAOYSA-N Lithium ion Chemical compound [Li+] HBBGRARXTFLTSG-UHFFFAOYSA-N 0.000 description 12
- 239000007789 gas Substances 0.000 description 12
- 229910001416 lithium ion Inorganic materials 0.000 description 12
- 150000003839 salts Chemical class 0.000 description 12
- WHXSMMKQMYFTQS-UHFFFAOYSA-N Lithium Chemical group [Li] WHXSMMKQMYFTQS-UHFFFAOYSA-N 0.000 description 10
- 238000007600 charging Methods 0.000 description 10
- 229910052744 lithium Inorganic materials 0.000 description 10
- OKTJSMMVPCPJKN-UHFFFAOYSA-N Carbon Chemical compound [C] OKTJSMMVPCPJKN-UHFFFAOYSA-N 0.000 description 9
- 229910003002 lithium salt Inorganic materials 0.000 description 8
- 159000000002 lithium salts Chemical class 0.000 description 8
- 238000004519 manufacturing process Methods 0.000 description 8
- 230000000694 effects Effects 0.000 description 7
- 239000002010 green coke Substances 0.000 description 7
- 238000004806 packaging method and process Methods 0.000 description 7
- 238000012360 testing method Methods 0.000 description 7
- 230000006866 deterioration Effects 0.000 description 6
- 239000002033 PVDF binder Substances 0.000 description 5
- 230000008901 benefit Effects 0.000 description 5
- 239000006258 conductive agent Substances 0.000 description 5
- 230000001351 cycling effect Effects 0.000 description 5
- 230000007423 decrease Effects 0.000 description 5
- 239000002006 petroleum coke Substances 0.000 description 5
- 229920002981 polyvinylidene fluoride Polymers 0.000 description 5
- 230000008569 process Effects 0.000 description 5
- 239000000725 suspension Substances 0.000 description 5
- IJGRMHOSHXDMSA-UHFFFAOYSA-N Atomic nitrogen Chemical compound N#N IJGRMHOSHXDMSA-UHFFFAOYSA-N 0.000 description 4
- 229910001290 LiPF6 Inorganic materials 0.000 description 4
- SECXISVLQFMRJM-UHFFFAOYSA-N N-Methylpyrrolidone Chemical compound CN1CCCC1=O SECXISVLQFMRJM-UHFFFAOYSA-N 0.000 description 4
- 238000001069 Raman spectroscopy Methods 0.000 description 4
- 229910000831 Steel Inorganic materials 0.000 description 4
- 230000009286 beneficial effect Effects 0.000 description 4
- 230000001186 cumulative effect Effects 0.000 description 4
- 238000010586 diagram Methods 0.000 description 4
- 229910002804 graphite Inorganic materials 0.000 description 4
- 239000010439 graphite Substances 0.000 description 4
- 230000014759 maintenance of location Effects 0.000 description 4
- 238000012856 packing Methods 0.000 description 4
- 239000000843 powder Substances 0.000 description 4
- 238000003825 pressing Methods 0.000 description 4
- 238000007086 side reaction Methods 0.000 description 4
- 239000010959 steel Substances 0.000 description 4
- 239000000126 substance Substances 0.000 description 4
- 230000008961 swelling Effects 0.000 description 4
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 3
- 239000004698 Polyethylene Substances 0.000 description 3
- 239000004743 Polypropylene Substances 0.000 description 3
- NINIDFKCEFEMDL-UHFFFAOYSA-N Sulfur Chemical compound [S] NINIDFKCEFEMDL-UHFFFAOYSA-N 0.000 description 3
- 229910003481 amorphous carbon Inorganic materials 0.000 description 3
- 239000010426 asphalt Substances 0.000 description 3
- 230000015572 biosynthetic process Effects 0.000 description 3
- 239000011248 coating agent Substances 0.000 description 3
- 238000000576 coating method Methods 0.000 description 3
- 125000004122 cyclic group Chemical group 0.000 description 3
- 238000000354 decomposition reaction Methods 0.000 description 3
- 230000003247 decreasing effect Effects 0.000 description 3
- 230000002542 deteriorative effect Effects 0.000 description 3
- 238000007599 discharging Methods 0.000 description 3
- 239000002003 electrode paste Substances 0.000 description 3
- 238000004146 energy storage Methods 0.000 description 3
- JBTWLSYIZRCDFO-UHFFFAOYSA-N ethyl methyl carbonate Chemical compound CCOC(=O)OC JBTWLSYIZRCDFO-UHFFFAOYSA-N 0.000 description 3
- 238000009413 insulation Methods 0.000 description 3
- 229910001496 lithium tetrafluoroborate Inorganic materials 0.000 description 3
- 229920000573 polyethylene Polymers 0.000 description 3
- 229920001155 polypropylene Polymers 0.000 description 3
- 239000002994 raw material Substances 0.000 description 3
- 229920006395 saturated elastomer Polymers 0.000 description 3
- 238000007493 shaping process Methods 0.000 description 3
- 238000001179 sorption measurement Methods 0.000 description 3
- 125000006850 spacer group Chemical group 0.000 description 3
- 229910052717 sulfur Inorganic materials 0.000 description 3
- 239000011593 sulfur Substances 0.000 description 3
- XKRFYHLGVUSROY-UHFFFAOYSA-N Argon Chemical compound [Ar] XKRFYHLGVUSROY-UHFFFAOYSA-N 0.000 description 2
- RYGMFSIKBFXOCR-UHFFFAOYSA-N Copper Chemical compound [Cu] RYGMFSIKBFXOCR-UHFFFAOYSA-N 0.000 description 2
- 229910052782 aluminium Inorganic materials 0.000 description 2
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 2
- 238000004458 analytical method Methods 0.000 description 2
- 239000003795 chemical substances by application Substances 0.000 description 2
- 239000011247 coating layer Substances 0.000 description 2
- 238000001035 drying Methods 0.000 description 2
- 238000003487 electrochemical reaction Methods 0.000 description 2
- 239000008151 electrolyte solution Substances 0.000 description 2
- 238000002474 experimental method Methods 0.000 description 2
- 230000014509 gene expression Effects 0.000 description 2
- 238000005469 granulation Methods 0.000 description 2
- 230000003179 granulation Effects 0.000 description 2
- 230000002401 inhibitory effect Effects 0.000 description 2
- 150000002500 ions Chemical class 0.000 description 2
- PQXKHYXIUOZZFA-UHFFFAOYSA-M lithium fluoride Chemical compound [Li+].[F-] PQXKHYXIUOZZFA-UHFFFAOYSA-M 0.000 description 2
- QSZMZKBZAYQGRS-UHFFFAOYSA-N lithium;bis(trifluoromethylsulfonyl)azanide Chemical compound [Li+].FC(F)(F)S(=O)(=O)[N-]S(=O)(=O)C(F)(F)F QSZMZKBZAYQGRS-UHFFFAOYSA-N 0.000 description 2
- IGILRSKEFZLPKG-UHFFFAOYSA-M lithium;difluorophosphinate Chemical compound [Li+].[O-]P(F)(F)=O IGILRSKEFZLPKG-UHFFFAOYSA-M 0.000 description 2
- MCVFFRWZNYZUIJ-UHFFFAOYSA-M lithium;trifluoromethanesulfonate Chemical compound [Li+].[O-]S(=O)(=O)C(F)(F)F MCVFFRWZNYZUIJ-UHFFFAOYSA-M 0.000 description 2
- VNWKTOKETHGBQD-UHFFFAOYSA-N methane Chemical compound C VNWKTOKETHGBQD-UHFFFAOYSA-N 0.000 description 2
- 238000012986 modification Methods 0.000 description 2
- 230000004048 modification Effects 0.000 description 2
- 229910052757 nitrogen Inorganic materials 0.000 description 2
- 239000003791 organic solvent mixture Substances 0.000 description 2
- 238000007254 oxidation reaction Methods 0.000 description 2
- 229920002961 polybutylene succinate Polymers 0.000 description 2
- 239000004631 polybutylene succinate Substances 0.000 description 2
- 229920001707 polybutylene terephthalate Polymers 0.000 description 2
- 229920001343 polytetrafluoroethylene Polymers 0.000 description 2
- 239000004810 polytetrafluoroethylene Substances 0.000 description 2
- 230000008439 repair process Effects 0.000 description 2
- 239000000243 solution Substances 0.000 description 2
- 230000000087 stabilizing effect Effects 0.000 description 2
- 238000003860 storage Methods 0.000 description 2
- 150000008053 sultones Chemical class 0.000 description 2
- QJMMCGKXBZVAEI-UHFFFAOYSA-N tris(trimethylsilyl) phosphate Chemical compound C[Si](C)(C)OP(=O)(O[Si](C)(C)C)O[Si](C)(C)C QJMMCGKXBZVAEI-UHFFFAOYSA-N 0.000 description 2
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 2
- DIOHEXPTUTVCNX-UHFFFAOYSA-N 1,1,1-trifluoro-n-phenyl-n-(trifluoromethylsulfonyl)methanesulfonamide Chemical compound FC(F)(F)S(=O)(=O)N(S(=O)(=O)C(F)(F)F)C1=CC=CC=C1 DIOHEXPTUTVCNX-UHFFFAOYSA-N 0.000 description 1
- ZZXUZKXVROWEIF-UHFFFAOYSA-N 1,2-butylene carbonate Chemical compound CCC1COC(=O)O1 ZZXUZKXVROWEIF-UHFFFAOYSA-N 0.000 description 1
- KOMNUTZXSVSERR-UHFFFAOYSA-N 1,3,5-tris(prop-2-enyl)-1,3,5-triazinane-2,4,6-trione Chemical compound C=CCN1C(=O)N(CC=C)C(=O)N(CC=C)C1=O KOMNUTZXSVSERR-UHFFFAOYSA-N 0.000 description 1
- ZWEHNKRNPOVVGH-UHFFFAOYSA-N 2-Butanone Chemical compound CCC(C)=O ZWEHNKRNPOVVGH-UHFFFAOYSA-N 0.000 description 1
- 238000004438 BET method Methods 0.000 description 1
- BTBUEUYNUDRHOZ-UHFFFAOYSA-N Borate Chemical compound [O-]B([O-])[O-] BTBUEUYNUDRHOZ-UHFFFAOYSA-N 0.000 description 1
- 229910016523 CuKa Inorganic materials 0.000 description 1
- 229910001560 Li(CF3SO2)2N Inorganic materials 0.000 description 1
- 229910013188 LiBOB Inorganic materials 0.000 description 1
- 229910002991 LiNi0.5Co0.2Mn0.3O2 Inorganic materials 0.000 description 1
- 229910012258 LiPO Inorganic materials 0.000 description 1
- 229910012265 LiPO2F2 Inorganic materials 0.000 description 1
- AUBNQVSSTJZVMY-UHFFFAOYSA-M P(=O)([O-])(O)O.C(C(=O)O)(=O)F.C(C(=O)O)(=O)F.C(C(=O)O)(=O)F.C(C(=O)O)(=O)F.[Li+] Chemical compound P(=O)([O-])(O)O.C(C(=O)O)(=O)F.C(C(=O)O)(=O)F.C(C(=O)O)(=O)F.C(C(=O)O)(=O)F.[Li+] AUBNQVSSTJZVMY-UHFFFAOYSA-M 0.000 description 1
- KAEZJNCYNQVWRB-UHFFFAOYSA-K P(=O)([O-])([O-])[O-].[Li+].C(C(=O)F)(=O)F.[Li+].[Li+] Chemical compound P(=O)([O-])([O-])[O-].[Li+].C(C(=O)F)(=O)F.[Li+].[Li+] KAEZJNCYNQVWRB-UHFFFAOYSA-K 0.000 description 1
- 238000001237 Raman spectrum Methods 0.000 description 1
- DGEZNRSVGBDHLK-UHFFFAOYSA-N [1,10]phenanthroline Chemical compound C1=CN=C2C3=NC=CC=C3C=CC2=C1 DGEZNRSVGBDHLK-UHFFFAOYSA-N 0.000 description 1
- 238000009825 accumulation Methods 0.000 description 1
- DPXJVFZANSGRMM-UHFFFAOYSA-N acetic acid;2,3,4,5,6-pentahydroxyhexanal;sodium Chemical compound [Na].CC(O)=O.OCC(O)C(O)C(O)C(O)C=O DPXJVFZANSGRMM-UHFFFAOYSA-N 0.000 description 1
- 239000006230 acetylene black Substances 0.000 description 1
- 239000000010 aprotic solvent Substances 0.000 description 1
- 229910052786 argon Inorganic materials 0.000 description 1
- 150000004945 aromatic hydrocarbons Chemical class 0.000 description 1
- 230000005540 biological transmission Effects 0.000 description 1
- 229910052799 carbon Inorganic materials 0.000 description 1
- 239000006229 carbon black Substances 0.000 description 1
- 239000002134 carbon nanofiber Substances 0.000 description 1
- 239000002041 carbon nanotube Substances 0.000 description 1
- 229910021393 carbon nanotube Inorganic materials 0.000 description 1
- 239000001768 carboxy methyl cellulose Substances 0.000 description 1
- 230000015556 catabolic process Effects 0.000 description 1
- 150000005678 chain carbonates Chemical class 0.000 description 1
- 239000003153 chemical reaction reagent Substances 0.000 description 1
- 238000004939 coking Methods 0.000 description 1
- 238000010280 constant potential charging Methods 0.000 description 1
- 238000007796 conventional method Methods 0.000 description 1
- 229910052802 copper Inorganic materials 0.000 description 1
- 239000010949 copper Substances 0.000 description 1
- 239000011889 copper foil Substances 0.000 description 1
- 239000013078 crystal Substances 0.000 description 1
- 230000007547 defect Effects 0.000 description 1
- 230000018044 dehydration Effects 0.000 description 1
- 238000006297 dehydration reaction Methods 0.000 description 1
- 239000008367 deionised water Substances 0.000 description 1
- 229910021641 deionized water Inorganic materials 0.000 description 1
- 230000008030 elimination Effects 0.000 description 1
- 238000003379 elimination reaction Methods 0.000 description 1
- 150000002148 esters Chemical class 0.000 description 1
- 230000002349 favourable effect Effects 0.000 description 1
- 239000011152 fibreglass Substances 0.000 description 1
- XPBBUZJBQWWFFJ-UHFFFAOYSA-N fluorosilane Chemical compound [SiH3]F XPBBUZJBQWWFFJ-UHFFFAOYSA-N 0.000 description 1
- 239000013538 functional additive Substances 0.000 description 1
- 229910021389 graphene Inorganic materials 0.000 description 1
- 239000007770 graphite material Substances 0.000 description 1
- 238000000227 grinding Methods 0.000 description 1
- 125000005843 halogen group Chemical group 0.000 description 1
- 238000010438 heat treatment Methods 0.000 description 1
- 239000012535 impurity Substances 0.000 description 1
- 230000008595 infiltration Effects 0.000 description 1
- 238000001764 infiltration Methods 0.000 description 1
- 230000002687 intercalation Effects 0.000 description 1
- 238000009830 intercalation Methods 0.000 description 1
- 239000011229 interlayer Substances 0.000 description 1
- IQPQWNKOIGAROB-UHFFFAOYSA-N isocyanate group Chemical group [N-]=C=O IQPQWNKOIGAROB-UHFFFAOYSA-N 0.000 description 1
- ZBKFYXZXZJPWNQ-UHFFFAOYSA-N isothiocyanate group Chemical group [N-]=C=S ZBKFYXZXZJPWNQ-UHFFFAOYSA-N 0.000 description 1
- 239000003273 ketjen black Substances 0.000 description 1
- 239000010410 layer Substances 0.000 description 1
- 239000011244 liquid electrolyte Substances 0.000 description 1
- 229910003473 lithium bis(trifluoromethanesulfonyl)imide Inorganic materials 0.000 description 1
- DEUISMFZZMAAOJ-UHFFFAOYSA-N lithium dihydrogen borate oxalic acid Chemical compound B([O-])(O)O.C(C(=O)O)(=O)O.C(C(=O)O)(=O)O.[Li+] DEUISMFZZMAAOJ-UHFFFAOYSA-N 0.000 description 1
- 229910001540 lithium hexafluoroarsenate(V) Inorganic materials 0.000 description 1
- FRMOHNDAXZZWQI-UHFFFAOYSA-N lithium manganese(2+) nickel(2+) oxygen(2-) Chemical compound [O-2].[Mn+2].[Ni+2].[Li+] FRMOHNDAXZZWQI-UHFFFAOYSA-N 0.000 description 1
- 229910021450 lithium metal oxide Inorganic materials 0.000 description 1
- MHCFAGZWMAWTNR-UHFFFAOYSA-M lithium perchlorate Chemical compound [Li+].[O-]Cl(=O)(=O)=O MHCFAGZWMAWTNR-UHFFFAOYSA-M 0.000 description 1
- 229910001486 lithium perchlorate Inorganic materials 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- 230000003446 memory effect Effects 0.000 description 1
- 238000002156 mixing Methods 0.000 description 1
- 239000011331 needle coke Substances 0.000 description 1
- 239000011356 non-aqueous organic solvent Substances 0.000 description 1
- 239000011255 nonaqueous electrolyte Substances 0.000 description 1
- 239000004745 nonwoven fabric Substances 0.000 description 1
- 239000006259 organic additive Substances 0.000 description 1
- 230000003647 oxidation Effects 0.000 description 1
- 239000006253 pitch coke Substances 0.000 description 1
- 239000004033 plastic Substances 0.000 description 1
- 229920003023 plastic Polymers 0.000 description 1
- 230000010287 polarization Effects 0.000 description 1
- 239000005518 polymer electrolyte Substances 0.000 description 1
- 229920006254 polymer film Polymers 0.000 description 1
- 239000011148 porous material Substances 0.000 description 1
- 230000001681 protective effect Effects 0.000 description 1
- 238000000746 purification Methods 0.000 description 1
- 230000005855 radiation Effects 0.000 description 1
- 230000002829 reductive effect Effects 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 230000000284 resting effect Effects 0.000 description 1
- 239000002356 single layer Substances 0.000 description 1
- 239000011734 sodium Substances 0.000 description 1
- 235000019812 sodium carboxymethyl cellulose Nutrition 0.000 description 1
- 229920001027 sodium carboxymethylcellulose Polymers 0.000 description 1
- 239000007787 solid Substances 0.000 description 1
- 238000003756 stirring Methods 0.000 description 1
- 229920003048 styrene butadiene rubber Polymers 0.000 description 1
- 238000010998 test method Methods 0.000 description 1
- UFHILTCGAOPTOV-UHFFFAOYSA-N tetrakis(ethenyl)silane Chemical compound C=C[Si](C=C)(C=C)C=C UFHILTCGAOPTOV-UHFFFAOYSA-N 0.000 description 1
- 239000002562 thickening agent Substances 0.000 description 1
- 229910000314 transition metal oxide Inorganic materials 0.000 description 1
- 238000004804 winding Methods 0.000 description 1
Classifications
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
- H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
- H01M10/0566—Liquid materials
- H01M10/0569—Liquid materials characterised by the solvents
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/052—Li-accumulators
- H01M10/0525—Rocking-chair batteries, i.e. batteries with lithium insertion or intercalation in both electrodes; Lithium-ion batteries
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/05—Accumulators with non-aqueous electrolyte
- H01M10/056—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes
- H01M10/0564—Accumulators with non-aqueous electrolyte characterised by the materials used as electrolytes, e.g. mixed inorganic/organic electrolytes the electrolyte being constituted of organic materials only
- H01M10/0566—Liquid materials
- H01M10/0567—Liquid materials characterised by the additives
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M10/00—Secondary cells; Manufacture thereof
- H01M10/42—Methods or arrangements for servicing or maintenance of secondary cells or secondary half-cells
- H01M10/4235—Safety or regulating additives or arrangements in electrodes, separators or electrolyte
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/13—Electrodes for accumulators with non-aqueous electrolyte, e.g. for lithium-accumulators; Processes of manufacture thereof
- H01M4/133—Electrodes based on carbonaceous material, e.g. graphite-intercalation compounds or CFx
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
- H01M4/50—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese
- H01M4/505—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of manganese of mixed oxides or hydroxides containing manganese for inserting or intercalating light metals, e.g. LiMn2O4 or LiMn2OxFy
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/48—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides
- H01M4/52—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron
- H01M4/525—Selection of substances as active materials, active masses, active liquids of inorganic oxides or hydroxides of nickel, cobalt or iron of mixed oxides or hydroxides containing iron, cobalt or nickel for inserting or intercalating light metals, e.g. LiNiO2, LiCoO2 or LiCoOxFy
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M4/36—Selection of substances as active materials, active masses, active liquids
- H01M4/58—Selection of substances as active materials, active masses, active liquids of inorganic compounds other than oxides or hydroxides, e.g. sulfides, selenides, tellurides, halogenides or LiCoFy; of polyanionic structures, e.g. phosphates, silicates or borates
- H01M4/583—Carbonaceous material, e.g. graphite-intercalation compounds or CFx
- H01M4/587—Carbonaceous material, e.g. graphite-intercalation compounds or CFx for inserting or intercalating light metals
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M2004/021—Physical characteristics, e.g. porosity, surface area
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
- H01M2004/027—Negative electrodes
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M4/00—Electrodes
- H01M4/02—Electrodes composed of, or comprising, active material
- H01M2004/026—Electrodes composed of, or comprising, active material characterised by the polarity
- H01M2004/028—Positive electrodes
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M2220/00—Batteries for particular applications
- H01M2220/20—Batteries in motive systems, e.g. vehicle, ship, plane
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M2300/00—Electrolytes
- H01M2300/0017—Non-aqueous electrolytes
- H01M2300/0025—Organic electrolyte
- H01M2300/0028—Organic electrolyte characterised by the solvent
- H01M2300/0037—Mixture of solvents
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M2300/00—Electrolytes
- H01M2300/0017—Non-aqueous electrolytes
- H01M2300/0025—Organic electrolyte
- H01M2300/0028—Organic electrolyte characterised by the solvent
- H01M2300/0037—Mixture of solvents
- H01M2300/004—Three solvents
-
- H—ELECTRICITY
- H01—ELECTRIC ELEMENTS
- H01M—PROCESSES OR MEANS, e.g. BATTERIES, FOR THE DIRECT CONVERSION OF CHEMICAL ENERGY INTO ELECTRICAL ENERGY
- H01M2300/00—Electrolytes
- H01M2300/0017—Non-aqueous electrolytes
- H01M2300/0025—Organic electrolyte
- H01M2300/0028—Organic electrolyte characterised by the solvent
- H01M2300/0037—Mixture of solvents
- H01M2300/0042—Four or more solvents
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02E—REDUCTION OF GREENHOUSE GAS [GHG] EMISSIONS, RELATED TO ENERGY GENERATION, TRANSMISSION OR DISTRIBUTION
- Y02E60/00—Enabling technologies; Technologies with a potential or indirect contribution to GHG emissions mitigation
- Y02E60/10—Energy storage using batteries
Landscapes
- Chemical & Material Sciences (AREA)
- General Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Electrochemistry (AREA)
- Engineering & Computer Science (AREA)
- Inorganic Chemistry (AREA)
- Manufacturing & Machinery (AREA)
- General Physics & Mathematics (AREA)
- Condensed Matter Physics & Semiconductors (AREA)
- Physics & Mathematics (AREA)
- Materials Engineering (AREA)
- Secondary Cells (AREA)
- Battery Electrode And Active Subsutance (AREA)
Abstract
La presente solicitud proporciona una batería secundaria, un electrolito y un dispositivo que contiene dicha batería secundaria. La batería secundaria según la presente solicitud comprende el electrolito, caracterizada porque el electrolito comprende un solvente orgánico, el solvente orgánico comprende carbonatos cíclicos y carbonatos lineales; la relación de masa de los carbonatos cíclicos a los carbonatos lineales es 25:75-32:68; los carbonatos lineales comprenden carbonato de dimetilo; el porcentaje en masa del carbonato de dimetilo en los carbonatos lineales es superior o igual al 9% en peso e inferior al 50% en peso; sobre la base de la masa total del disolvente orgánico, el porcentaje en masa de carboxilatos en el disolvente orgánico es inferior al 5% en peso. La batería secundaria de acuerdo con la presente solicitud puede lograr simultáneamente una excelente potencia a baja temperatura, (Traducción automática con Google Translate, sin valor legal)
Description
DESCRIPCIÓN
Batería secundaria, electrolito y dispositivo que contiene dicha batería secundaria
Campo técnico
La presente solicitud se refiere al campo del almacenamiento de energía, en particular a una batería secundaria, un electrolito y un dispositivo que comprende la batería secundaria.
Antecedentes
Debido a las ventajas de alta densidad de energía, ciclo de vida largo, seguridad y fiabilidad, y al hecho de no tener efecto memoria, las baterías secundarias se han utilizado ampliamente en diversos productos digitales, dispositivos portátiles, vehículos eléctricos, fuentes de alimentación de almacenamiento de energía, etc.
Con el uso generalizado de baterías secundarias en los últimos años, se han impuesto mayores requisitos a dichas baterías secundarias. A medida que disminuye la temperatura del entorno de funcionamiento, el rendimiento de carga y descarga de la batería secundaria disminuirá drásticamente. Además, con el ciclo de carga y descarga de la batería, aumenta el hinchamiento de la batería, lo que a su vez afecta al rendimiento del ciclo y a la vida útil de la batería.
El documento de la patente EP1978587A1 da a conocer una batería secundaria de litio con un cátodo y un ánodo, ambos capaces de almacenar/liberar iones de litio, un separador que separa estos electrodos entre sí, y una disolución de electrolito que contiene un carbonato cíclico y un carbonato lineal como disolventes y un compuesto tal como VC en proporciones de composición de 18,0 a 30,0 %, 74,0 a 81,9 % y 0,1 a 1,0 %, respectivamente, respecto del total de los disolventes, siendo todos los porcentajes en volumen.
El documento de la patente CN105489857B describe una batería de iones de litio para carga rápida, que comprende un electrodo positivo, un electrodo negativo, un separador, un electrolito, una lengüeta de electrodo positivo, una lengüeta de electrodo negativo y una carcasa de embalaje. El electrodo negativo se fabrica revistiendo ambos lados de una lámina de cobre con una pasta negativa que contiene un material activo negativo.
El documento de la patente KR20150022660A describe un electrolito y una batería secundaria de litio que incluye el mismo. El electrolito incluye un compuesto de hidrocarburo aromático que incluye un grupo isocianato o un grupo isotiocianato como aditivo electrolítico.
El documento de la patente CN110247119A describe un electrolito y una batería secundaria de litio que incluye el mismo. El electrolito incluye disolvente orgánico, sal de litio conductora, de 0,1 % a 3,0 % de aditivo A, de 0,1 % a 1,0 % de difluorofosfato de litio, de 0,1 % a 1,0 % de N-fenil bis-(trifluorometanosulfonimida) y de 0,1 % a 1,0 % de isocianurato de trialilo, respecto del peso total del electrolito. El aditivo A es al menos uno de los compuestos tetravinilsilano y fosfato de trivinilo.
El documento de la patente EP1675209A1 describe una mezcla de disolventes para el electrolito de una batería de litio, mezcla de disolventes que comprende con respecto al volumen de dicha mezcla, del 50 al 95 % en volumen de un éster lineal de un ácido saturado C2 a C8, y del 5 al 50 % en volumen de un carbonato cíclico saturado de C3 a C6 y un carbonato lineal saturado de C3 a C6, estando sustituido sólo uno de los dos carbonatos por al menos un átomo de halógeno.
El documento de la patente EP3442068A1 describe una batería secundaria de litio y, en particular, una batería secundaria de litio que incluye un electrodo positivo, un electrodo negativo y un separador y un electrolito interpuesto entre el electrodo positivo y el electrodo negativo, en el que se incluye un electrolito de polímero de gel entre el electrodo negativo y el separador, y se incluye un electrolito líquido entre el electrodo positivo y el separador.
El documento de la patente CN110323487A describe una batería de iones de litio y un dispositivo eléctrico que incluye la misma. La batería de iones de litio incluye un conjunto de electrodos; y una disolución electrolítica para infiltrar el conjunto de electrodos, de forma que el conjunto de electrodos incluye un cuerpo de electrodos, una lengüeta de electrodo positivo y una lengüeta de electrodo negativo.
El documento de la patente CN100365863C describe un electrolito preparado por un método que comprende los pasos de: mezclar un disolvente de éter carbónico cíclico y un disolvente de éster carbónico lineal dentro del intervalo de proporciones de peso de 1:1.5 a 1:3, seguido de las etapas de purificación, eliminación de impurezas y deshidratación; bajo condiciones de temperatura ambiente, disolviendo una sal de litio conductora en el disolvente según una concentración de 0,8 a 1,5 mol/l y agitando uniformemente para preparar el electrolito; y añadiendo sultona en el electrolito en una cantidad de sultona de 0,1 a 1,5 % del peso del electrolito.
El documento de la patente CN103413970A describe un electrolito de carbonato del tipo de baja temperatura para baterías de litio. El electrolito se compone principalmente de los siguientes componentes: carbonato de etileno, carbonato de dimetilo, carbonato de etilmetilo y carbonato de propileno como disolventes, hexafluorofosfato de litio y un aditivo de baja temperatura. Los cuatro disolventes de carbonato están en la relación en peso EC: DMC: EMC: PC = 2:3:5:1.
El documento de la patente CN105047996A describe un electrolito de baja temperatura y una batería de iones de litio. El electrolito de baja temperatura comprende 5-20 % en peso de hexafluorofosfato de litio, 0,1-3 % en peso de fluoruro de litio, 0,2-5 % en peso de tetrafluoroborato de litio, 48-94,7 % en peso de un disolvente electrolítico, 2-5 % en peso % de carbonato de vinileno, 2-10 % en peso de propionato de etilo y 1 -5 % en peso de acetato de etilo.
El documento de la patente CN104409771A describe un electrolito que contiene nitrilo etil hidrofluoroéter y una batería secundaria de litio. El electrolito incluye una sal de litio como electrolito, nitrilo etil hidrofluoroéter, un disolvente orgánico no acuoso y aditivos.
El documento de la patente CN103560270A describe un electrolito para una batería de iones de litio. El electrolito comprende un disolvente orgánico, una sal de litio y un aditivo; la cantidad del aditivo representa del 0,1 % -3 % del peso total del electrolito; la concentración de la sal de litio en el electrolito es de 0,1-1,8 mol/l; el disolvente orgánico comprende un disolvente de tipo carbonato y un disolvente de tipo fluorosilano.
El documento de la patente CN106450458A describe un electrolito que comprende una sal de litio, un disolvente orgánico, un aditivo formador de películas y un aditivo estabilizante. El aditivo estabilizante comprende al menos una sustancia escogida entre una sal de litio con un grupo sulfónico y fenantrolina.
El documento de la patente CN107154510A describe un electrolito y una batería de iones de litio. El electrolito incluye un disolvente y sales de litio. El disolvente incluye carbonato de etileno, 2-butanona y diclorometano en una proporción de masa de 1-2: 1-7: 1-7.
El documento de la patente JPH0210666A describe un electrolito no acuoso para baterías secundarias, que contiene carbonato de propileno, carbonato de dimetilo y carbonato de dietilo.
El documento de la patente CN109286020A describe una placa de electrodo negativo y una batería secundaria. La placa de electrodo negativo comprende un colector de corriente de electrodo negativo y una película de electrodo negativo que recubre al menos una superficie del colector de corriente de electrodo negativo y contiene el material activo negativo; dicha placa de electrodo negativo satisface la expresión 0,6 < 0,7 x P x (D90-D10 )/D50+B/3 < 8,0, donde P se refiere a la porosidad de la película del electrodo negativo; B se refiere al área superficial específica activa de la película del electrodo negativo.
Resumen
Un primer aspecto de la presente solicitud se refiere a una batería secundaria de acuerdo con la reivindicación 1.
Un segundo aspecto de la presente solicitud se refiere a un dispositivo que incluye la batería secundaria del primer aspecto de la presente solicitud.
Los inventores de la presente solicitud encontraron que controlando específicamente la proporción de carbonato cíclico a carbonato lineal en el electrolito y al mismo tiempo controlando específicamente el contenido de carbonato de dimetilo (también abreviado como "DMC" en este documento, por sus siglas en inglés) en el carbonato lineal, la batería secundaria puede tener tanto una excelente potencia a baja temperatura como un rendimiento excelente de ciclo a 45°C. Además, los inventores descubrieron que cuando el electrolito cumple las condiciones anteriores, es necesario controlar estrictamente la cantidad de éster de ácido carboxílico. Cuando el contenido del éster de ácido carboxílico no está dentro del intervalo indicado en la presente solicitud, el rendimiento del ciclo de la batería se ve seriamente afectado. Se puede ver que, en la presente solicitud, cuando se controla simultáneamente la proporción de carbonato cíclico a carbonato lineal, el contenido de carbonato de dimetilo en el carbonato lineal y la cantidad de éster de ácido carboxílico, la batería secundaria muestra unos excelentes potencia a baja temperatura y rendimiento de ciclo. El dispositivo de la presente solicitud incluye la batería secundaria proporcionada por la presente solicitud y, por lo tanto, tiene al menos las mismas ventajas que la batería secundaria.
Descripción de los dibujos
Para explicar más claramente las soluciones técnicas de las realizaciones de la presente solicitud, a continuación, se presentarán brevemente los dibujos que deben usarse en las realizaciones de la presente solicitud. Obviamente, los dibujos que se describen a continuación son solo algunas realizaciones de la presente solicitud. Una persona con conocimientos normales de la técnica puede obtener otros dibujos basándose en los dibujos presentados sin trabajo creativo.
La figura 1 es un diagrama esquemático de una batería secundaria proporcionada por una realización de la presente solicitud.
La figura 2 es un diagrama esquemático de un módulo de batería proporcionado por una realización de la presente solicitud.
La figura 3 es un diagrama esquemático de un paquete de baterías proporcionado por una realización de la presente solicitud.
La figura 4 es una vista en detalle del paquete de baterías que se muestra en la figura 3.
La figura 5 es un diagrama esquemático de un dispositivo proporcionado por una realización de la presente solicitud.
Entre otros, los números de referencia se explican a continuación:
1. Paquete de baterías.
2. Cuerpo de caja superior.
3. Cuerpo de caja inferior.
4. Módulo de batería.
5. Batería secundaria.
Descripción detallada
Con el fin de que se entiendan claramente el objeto, la solución técnica y los efectos técnicos de la presente solicitud, a continuación se describe adicionalmente la presente solicitud en detalle haciendo referencia a las realizaciones. Debe entenderse que las realizaciones descritas en la presente descripción son solo para explicar la presente aplicación y no pretenden limitar la aplicación.
A lo largo de la presente solicitud, donde se describe que las composiciones tienen, incluyen o comprenden componentes o fracciones específicos, o donde se describen procesos que tienen, incluyen o comprenden pasos de proceso específicos, se contempla que las composiciones o procesos descritos en este documento pueden además comprender otros componentes o fracciones o pasos, se mencionen o no específicamente en esta divulgación, siempre que dichos componentes o pasos no afecten a las características básicas y novedosas de la invención, pero también se contempla que las composiciones o procesos puedan consistir esencialmente en, o consistir en los componentes o pasos enumerados.
En aras de la brevedad, solo ciertos intervalos numéricos se describen explícitamente en este documento. Sin embargo, cualquier límite inferior puede combinarse con cualquier límite superior para formar un intervalo que no se describe explícitamente; y cualquier límite inferior puede combinarse con otros límites inferiores para formar un intervalo no especificado, y cualquier límite superior puede combinarse con cualquier otro límite superior para formar un intervalo no especificado. Además, aunque no se especifique explícitamente, cada punto o valor único entre los extremos del intervalo se incluye en el intervalo. Por lo tanto, cada punto o valor individual puede combinarse con cualquier otro punto o valor individual o combinarse con otros límites inferiores o superiores para formar un intervalo que no se especifica explícitamente.
En la presente descripción, debe señalarse que, a menos que se indique lo contrario, la indicación junto a intervalos numéricos de las expresiones "no menos que" y "no más que" significa que se incluyen todos los números dentro de ese intervalo, incluidos los puntos o valores finales. Tal como se usan en este documento, los términos "un", "uno", "el", "al menos uno" y "uno o más" se usan indistintamente, a menos que se indique lo contrario y la indicación de "más" en la frase "uno o más" incluye dos o más.
Los términos "preferido" y "preferiblemente" se refieren a realizaciones de la divulgación que pueden brindar ciertos beneficios, bajo ciertas circunstancias. Sin embargo, también se pueden preferir otras realizaciones, bajo las mismas u otras circunstancias. Además, la enumeración de una o más realizaciones preferidas no implica que otras realizaciones no sean útiles, y no pretende excluir otras realizaciones del alcance de la presente solicitud.
El resumen anterior de la presente solicitud no pretende describir cada realización divulgada o cada implementación en esta solicitud. La siguiente descripción ilustra realizaciones de ejemplo más específicamente. En muchos puntos a lo largo de la aplicación, se brinda orientación a través de una serie de ejemplos, que se pueden usar en varias combinaciones. En cada caso, la enumeración es solo un grupo representativo y no debe interpretarse como exhaustiva.
[Batería secundaria]
La batería secundaria proporcionada por el primer aspecto de la presente solicitud comprende un electrolito, caracterizado porque comprende un disolvente orgánico y el disolvente orgánico comprende un carbonato cíclico y un carbonato lineal; la relación de masas del carbonato cíclico al carbonato lineal es de 25:75 a 32:68; el carbonato lineal comprende carbonato de dimetilo; el porcentaje en masa del carbonato de dimetilo en el carbonato lineal es superior o igual al 9% en peso e inferior al 50% en peso; el porcentaje en masa del éster de ácido carboxílico en el disolvente orgánico es inferior al 5% en peso, respecto de la masa total del disolvente orgánico.
Tal como se usa aquí, el término "disolvente orgánico" puede tener el significado comúnmente entendido en el campo de las baterías. En términos generales, el término "disolvente orgánico" se refiere a un disolvente aprótico no acuoso que puede usarse como portador de iones activos en una batería. Por ejemplo, el disolvente orgánico comprende un carbonato cíclico, un carbonato lineal, un éster de ácido carboxílico y similares.
En algunas realizaciones, el carbonato cíclico comprende uno o más de los siguientes compuestos: carbonato de etileno (también abreviado como "EC" en este documento, por sus siglas en inglés), carbonato de propileno (también abreviado como "PC" en este documento) y carbonato de butileno (también abreviado como "BC" en este documento); preferiblemente, el carbonato cíclico comprende carbonato de etileno.
En algunas realizaciones, el carbonato lineal comprende además uno o más de los siguientes compuestos: carbonato de dietilo (también abreviado como "DEC" en este documento) y carbonato de etilo y metilo (también abreviado como "EMC" en este documento); preferiblemente, el carbonato lineal comprende además carbonato de etilo y metilo.
Los inventores de la presente solicitud encontraron que el contenido relativo de carbonato cíclico y carbonato lineal debe limitarse a un intervalo específico. Sin querer estar limitados por la teoría, por un lado, el exceso de carbonato cíclico no solo hace que la viscosidad del electrolito aumente a bajas temperaturas, sino que también afecta la conductividad a baja temperatura del electrolito y reduce la energía de carga y descarga a baja temperatura de la batería. Además, el exceso de carbonato cíclico puede sufrir una reacción de oxidación en el electrodo positivo, lo que hace que aumente la producción de gas de la batería, lo que a su vez afecta la interfaz de carga, deteriora la capacidad de carga y entonces afecta el rendimiento del ciclo a 45 °C. Por otro lado, cuando se da la condición de que la proporción de carbonato cíclico es demasiado pequeña, la capacidad del electrolito para disociar la sal del electrolito disminuirá, lo que afectará a la conductividad a alta temperatura del electrolito, lo que resultará en una mayor polarización durante el ciclo de la batería a 45°C, y la fuerza de expansión conducirá al deterioro del rendimiento del ciclo. Los inventores han descubierto con muchos experimentos e investigaciones que la proporción de masa de carbonato cíclico a carbonato lineal debe controlarse en el intervalo de 25:75-32:68, lo que puede equilibrar favorablemente la conductividad a alta y baja temperatura del electrolito, para que la batería pueda obtener excelentes rendimiento de ciclo a 45°C y rendimiento energético a baja temperatura.
En algunas realizaciones preferidas, el porcentaje en masa de carbonato de etileno en el carbonato cíclico es superior al 90 %, preferiblemente del 92 % al 100 %. Los inventores descubrieron que el carbonato de etileno tiene un efecto protector de formación de películas sobre el material activo negativo, y controlar su contenido dentro de un intervalo determinado puede mejorar aún más el rendimiento del ciclo de la batería. De manera particularmente preferida, el porcentaje en masa de carbonato de etileno en el carbonato cíclico es superior o igual al 94 %, e incluso más preferiblemente superior o igual al 98 %. Por ejemplo, en algunas realizaciones preferidas, el porcentaje en masa de carbonato de etileno en el carbonato cíclico alcanza incluso el 100%.
En algunas realizaciones preferidas, el porcentaje en masa de carbonato de dimetilo en el carbonato lineal es del 10 % en peso al 48 % en peso, preferiblemente del 15 % en peso al 45 % en peso, más preferiblemente del 25 % en peso al 43 % en peso. En una realización de ejemplo, el porcentaje en masa de carbonato de dimetilo en el carbonato lineal puede ser de aproximadamente 14 % en peso, 18 % en peso, 20 % en peso, 25 % en peso, 30 % en peso, 35 % en peso o 40 % en peso. Los inventores encontraron que usando la cantidad de carbonato de dimetilo definida en el presente documento, se puede obtener una buena conductividad a baja temperatura y un buen rendimiento del ciclo a 45°C. La adición de un contenido específico de carbonato de dimetilo en el electrolito alivia eficazmente el deterioro de la capacidad de carga causado por el aumento de la fuerza de expansión de la batería durante el ciclo, lo que es beneficioso para inhibir el aumento de la fuerza de expansión en la batería. y por lo tanto es beneficioso para mejorar el rendimiento del ciclo de la batería. Sin embargo, el exceso de carbonato de dimetilo hace que la conductividad a baja temperatura y la potencia a baja temperatura del electrolito disminuyan significativamente. Además, la descomposición de un exceso de carbonato de dimetilo en la interfaz del electrodo positivo aumenta la producción de gas, lo que da como resultado una fuerte producción de gases en la batería, deteriorando de forma especialmente grave el rendimiento del ciclo a 45 °C de la batería.
En algunas realizaciones, el éster de ácido carboxílico puede comprender uno o más de los compuestos siguientes: acetato de metilo, acetato de etilo, acetato de propilo, propionato de metilo, propionato de etilo y propionato de propilo. Específicamente, el éster de ácido carboxílico puede comprender uno o más entre acetato de etilo y propionato de etilo. En términos generales, en comparación con los carbonatos lineales o de cadena, los ésteres de ácido carboxílico tienen las ventajas de una baja viscosidad y una alta constante dieléctrica, y su conductividad a temperatura ambiente y a baja temperatura suele ser mayor que la de los disolventes de carbonato. Sin embargo, los inventores encontraron que la adición de un éster de ácido carboxílico al electrolito de la presente solicitud que tiene una composición específica destruiría la estabilidad estructural de la película SEI en la superficie del electrodo negativo de grafito, lo que resultaría en un deterioro del rendimiento del ciclo. Los inventores descubrieron mediante experimentos que, tomando como base la masa total del disolvente orgánico, cuando el porcentaje en masa del éster de ácido carboxílico en el disolvente orgánico es inferior al 5 % en peso, no se produce el deterioro del rendimiento de la batería por el éster de ácido carboxílico. En algunas realizaciones preferidas, respecto de la masa total del disolvente orgánico, el electrolito comprende 3 % en peso o menos de un éster de ácido carboxílico. Aún más preferiblemente, respecto de la masa total del disolvente orgánico, el disolvente orgánico no comprende un éster de ácido carboxílico (es decir, el porcentaje en masa del éster de ácido carboxílico en el disolvente orgánico es 0 % en peso).
En algunas realizaciones preferidas, el electrolito tiene una conductividad a -20°C superior o igual a 2,5 mS/cm. Más preferiblemente, el electrolito tiene una conductividad a -20°C de 2,6 mS/cm a 3,5 mS/cm. Por ejemplo, la conductividad a -20°C del electrolito puede ser de aproximadamente 2,6 mS/cm, 2,8 mS/cm, 3,0 mS/cm, 3,2 mS/cm o 3,4 mS/cm.
En algunas realizaciones preferidas, el electrolito puede comprender además un aditivo. El aditivo comprende, entre otros, uno o más de los siguientes compuestos: carbonato de fluoroetileno (FEC), carbonato de vinileno (VC), sulfato de etileno (es decir, 1,3,2-dioxatiolano-2,2-dióxido, abreviado como DTD), fosfato de tris(trimetilsililo) (TMSP), difluoro(oxalato)borato de litio (LiDFOB) y bis(fluorosulfonil)imida de litio (LiFSI). El aditivo anterior puede mejorar aún más la estabilidad química del electrolito, mejorar la estabilidad de la formación de película de las interfaces del electrodo positivo y el electrodo negativo, y modificar la ruta de transmisión de iones de litio de la película de la interfaz para tener una impedancia de interfaz más baja y reparar las interfaces positiva y negativa durante el ciclo de vida de la batería. Además, los inventores descubrieron que de cara al rendimiento de la batería, es posible mejorar de manera integral la potencia de la batería a temperatura ambiente/baja temperatura, el rendimiento del ciclo a temperatura ambiente/alta temperatura, la vida útil de almacenamiento a temperatura ambiente/alta temperatura, la producción de gas de almacenamiento a alta temperatura y las capacidades de carga rápida a temperatura ambiente/baja temperatura.
En algunas realizaciones preferidas, la cantidad total de aditivos no supera el 10 % en peso de la masa total del electrolito. Respecto de la masa total del electrolito, la cantidad de cada componente aditivo puede ser 0,05-5 % en peso, preferiblemente 0,1-3 % en peso. Por ejemplo, en función de la masa total del electrolito, la cantidad de cada componente aditivo puede ser 0,1 % en peso, 0,3 % en peso, 0,5 % en peso, 1 % en peso, 1,5 % en peso, 2 % en peso o 2,5 % en peso. Una cantidad indebidamente pequeña de aditivo conducirá a una formación de película incompleta en la interfaz del electrodo y una estructura inestable; una cantidad excesivamente grande de aditivos aumentará la resistencia a la formación de la película o la descomposición redox del aditivo residual provocará la acumulación de gases en la batería.
El electrolito descrito en la presente solicitud comprende además una sal de electrolito como soluto. Como ejemplo, la sal electrolítica puede ser una o más seleccionadas entre las siguientes: LiPF6 (hexafluorofosfato de litio), LiBF4 (tetrafluoroborato de litio), LlClO4 (perclorato de litio), LiAsF6 (hexafluoroarseniato de litio), Li(CF3SO2)2N, LiFSI (bis(fluorosulfonil)imida de litio), LiTFSI (bistrifluorometanosulfonimida de litio), LiTFS (trifluorometanosulfonato de litio), LiDFOB (difluorooxalato borato de litio), LiBOB (dioxalato borato de litio), LiPO2 F2 (difluorofosfato de litio), LiDFOP (difluorooxalatofosfato de litio) y LiTFOP (tetrafluorooxalato fosfato de litio). En algunas realizaciones preferidas, se pueden utilizar como sal electrolítica, uno o más de los compuestos LiPF6, LiFSI, LiPO2F2, LiDFOB y LiDFOP. En algunas realizaciones específicas, se puede usar LiPF6 como sal electrolítica. Preferiblemente, respecto de la masa total del electrolito, el porcentaje en masa de la sal del electrolito es como máximo el 20%. Más preferiblemente, respecto de la masa total del electrolito, el porcentaje en masa de la sal del electrolito es del 10 % al 15 %.
En la batería secundaria de la presente solicitud, la batería secundaria comprende además una placa de electrodo negativo. La placa de electrodo negativo comprende un material activo negativo, y el material activo negativo se puede seleccionar entre materiales conocidos en la técnica que se pueden usar como material activo negativo. Preferiblemente, el material activo negativo comprende un grafito artificial. Cuando el material activo negativo comprende un grafito artificial, el efecto de mejora del electrolito mencionado anteriormente es más significativo.
Cuando el material activo negativo comprende un grafito artificial, el rendimiento de la batería se puede mejorar aún más con la condición de que el grafito artificial satisfaga además uno o más de los siguientes parámetros.
En algunas realizaciones preferidas, la superficie del grafito artificial no tiene una capa de recubrimiento de carbono amorfo; cuando la superficie del grafito artificial no tiene una capa de recubrimiento de carbono amorfo, la reacción secundaria entre el grafito artificial y el electrolito durante el ciclo de la batería se puede disminuir aún más, y se reduce el aumento en el espesor de la película SEI, reduciendo así la expansión cíclica de la batería.
En algunas realizaciones preferidas, el grafito artificial tiene una capacidad por gramo de 350 mAh/g a 358 mAh/g.
El Id/Ig del grafito artificial es menor o igual a 0,25. Por ejemplo, el Id/Ig de grafito artificial puede ser 0,23, 0,2, 0,18, 0,16, 0,15, 0,12, 0,1 o 0,08. Preferiblemente, el Id/Ig del grafito artificial es de 0,1 a 0,2. Los inventores encontraron que el uso de grafito artificial que tiene un Id/Ig en el intervalo preferido mencionado anteriormente puede reducir aún más el aumento de volumen de la batería durante el ciclo. Sin pretender estar limitados por la teoría, el grafito artificial que tiene un cociente Id/Ig adecuado es favorable para mejorar la estabilidad de su superficie y disminuir las reacciones secundarias del electrolito en su superficie, lo que reduce aún más el aumento del volumen o expansión de la batería durante el ciclo.El cociente Id/Ig representa la relación entre la intensidad máxima (Id) del pico D del grafito artificial y la intensidad de pico (Ig) del pico G.
Los picos D y G son picos característicos Raman de los materiales de grafito. El pico D y el pico G del grafito artificial se pueden medir mediante espectroscopia láser Raman, tal como utilizando un espectrómetro Raman Advantage 785TM. En el espectro Raman del grafito artificial según la presente solicitud medido por un espectrómetro Raman, el pico D está en la posición de 1300 cm-1 a 1400 cm-1, y el pico G está en la posición de 1580 cm-1 a 1620cm-1.
En algunas realizaciones preferidas, el grafito artificial satisface además la condición de que el tamaño de partícula promedio en número Dn10 es de 1 gm a 3 gm, preferiblemente de 1 gm a 2 gm. Cuando se usa el grafito artificial que tiene un tamaño de partícula promedio en número Dn10 en el intervalo anterior, la capacidad por gramo del grafito artificial se puede aumentar aún más; y en la placa de electrodo negativo preparada a partir de grafito artificial, el grafito artificial y los aditivos como el aglutinante se pueden dispersar uniformemente, la fuerza de unión general de la
placa de electrodo es relativamente alta, lo que puede reducir aún más la expansión cíclica de la batería.
En algunas realizaciones preferidas, el grafito artificial satisface además la condición de que el tamaño de partícula promedio en volumen Dv50 es de 15 pm a 20 pm, preferiblemente de 15 pm a 18 pm.
En algunas realizaciones preferidas, el tamaño de partícula promedio en volumen Dv10 del grafito artificial es mayor de o igual a 6 pm, preferiblemente de 6,5 pm a 10,5 pm. Por ejemplo, la Dv10 del grafito artificial puede ser de 6 pm o más, 6,5 pm o más, 7 pm o más, o 7,5 pm o más.
El grafito artificial que tiene una Dv50 y/o Dv10 en el intervalo anterior tiene un mayor rendimiento de transporte activo de iones y electrones, lo que disminuye las reacciones secundarias del electrolito en el electrodo negativo; al mismo tiempo, también es beneficioso para mejorar su propia densidad de compactación de polvo.
En algunas realizaciones preferidas, el grafito artificial satisface además la condición de una distribución de tamaño de partícula tal que (Dv90-Dv10)/Dv50 varía de 1,1 a 1,8, preferentemente de 1,2 a 1,5. Cuando el grafito artificial satisface adicionalmente la condición de una distribución del tamaño de partículas con los valores dentro del intervalo dado, se puede mejorar la cohesión entre las partículas, reduciendo así la tasa de expansión de la placa de electrodos de la batería durante el ciclo. Además, la distribución adecuada del tamaño de las partículas también conduce a un área de superficie específica (SSA, por sus siglas en inglés) adecuada del grafito artificial, lo que le permite tener una mayor actividad de reacción electroquímica y una mayor estabilidad superficial, lo que mejora adicionalmente el rendimiento del ciclo.
En la presente solicitud, los parámetros Dn10, Dv10, Dv50 y Dv90 del grafito artificial se puede medir con un analizador de tamaño de partículas láser (tal como un equipo Malvern Master Size 3000) con referencia al estándar GB/T 19077.1 2016. En este contexto, las definiciones físicas de Dn10, Dv10, Dv50, y Dv90 son como sigue:
Dn10: el tamaño de partícula promedio en número para el cual el 10 % acumulado de las partículas de la distribución tienen un tamaño mayor
Dv10: el tamaño de partícula promedio en volumen para el cual el 10 % acumulado de las partículas de la distribución tienen un tamaño mayor.
Dv50: el tamaño de partícula promedio en número para el cual el 50 % acumulado de las partículas de la distribución tienen un tamaño mayor.
Dv90: el tamaño de partícula promedio en número para el cual el 90 % acumulado de las partículas de la distribución tienen un tamaño mayor.
En algunas realizaciones preferidas de la presente solicitud, el área superficial específica (SSA) del grafito artificial es de 1,0 m2/g a 1,5 m2/g. Sin querer estar limitados por la teoría, el grafito artificial que tiene un área de superficie específica apropiada, puede tener una mayor actividad de reacción electroquímica en baterías secundarias, cumplir con los requisitos cinéticos de las baterías secundarias y, al mismo tiempo, puede reducir las reacciones secundarias del electrolito en el superficie del material y reducir la producción de gas, lo que puede reducir la expansión o aumento del volumen de la batería durante el ciclo. El grafito artificial con un área de superficie específica adecuada también tiene una intensa fuerza de unión con el aglutinante, lo que puede mejorar la cohesión y la fuerza de unión de la placa de electrodos, lo que reduce aún más la expansión cíclica de la batería.
El área superficial específica del grafito artificial se puede medir utilizando un método conocido en la técnica. Por ejemplo, de acuerdo con el estándar GB/T 19587-2017 (Determinación del área de superficie específica de sólidos por adsorción de gas usando el método BET), se puede usar el análisis del área de superficie específica por adsorción de nitrógeno, y se puede calcular el área superficial específica mediante el método BET (Brunauer, Emmett y Teller), en el que se puede realizar el análisis del área superficial específica por la adsorción de nitrógeno mediante un analizador de distribución de tamaño de poro y superficie específica (tipo: Tri Star II 3020) de la empresa Micromeritics, EE. UU.
En algunas realizaciones preferidas, el grado de grafitización G del grafito artificial puede ser del 90 % al 95 %, preferiblemente del 92 % al 94 %. Un grado de grafitización G adecuado puede hacer que el grafito artificial tenga al mismo tiempo una mayor capacidad por gramo y una mayor estabilidad estructural de fase.
El grado de grafitización del grafito artificial puede medirse con un método bien conocido en la técnica. Por ejemplo, el grado de grafitización del grafito artificial se puede medir utilizando un difractómetro de rayos X (Bruker D8 Discover). La prueba se puede realizar según el estándar JIS K 0131-1996, JB/T 4220-2011: medir el tamaño de d002, y luego calcular el grado de grafitización de acuerdo con la fórmula G=(0.344-d002)/(0,344-0,3354) x 100 %, en la cual d002 es el espacio entre capas en la estructura cristalina de grafito artificial, en nanómetros (nm).
En algunas realizaciones preferidas, el grafito artificial tiene una densidad de compactación de polvo bajo una presión de 2000 kg de 1,65 g/cm3 a 1,85 g/cm3, preferentemente de 1,68 g/cm3 a 1,83 g/cm3. El grafito artificial tiene una densidad de compactación de polvo más alta bajo una presión de 2000 kg, por lo que la placa de electrodo negativo que usa dicho grafito artificial tiene una densidad de compactación más alta, lo que hace que la batería tenga una
densidad de energía más alta.
La densidad de compactación del polvo del grafito artificial se puede determinar por ensayos mediante un método conocido en la técnica. Por ejemplo, tomando como referencia el estándar GB/T 24533-2009 y usando una máquina de prueba de presión electrónica (como UTM7305) para el ensayo.
En algunas realizaciones preferidas, la película de electrodo negativo tiene una densidad de compactación de 1,55 g/cm3 a 1,75 g/cm3 ; más preferiblemente de 1,6 g/cm3 a 1,7 g/cm3. De esta manera, la película de electrodo negativo puede tener una alta densidad de compactación y al mismo tiempo tener una porosidad adecuada para la infiltración total del electrolito. Por lo tanto, la capacidad de la batería se puede usar de manera más efectiva y la batería puede obtener un mejor rendimiento cinético.
En algunas realizaciones preferidas, cuando la película del electrodo negativo tiene una densidad de compactación en el intervalo dado anteriormente, el valor de orientación OI de la placa del electrodo negativo es de 8 a 15, más preferiblemente de 8 a 12. Cuando el valor OI de la placa del electrodo está dentro del intervalo dado, puede tener un alto grado de isotropía, de modo que la expansión del grafito artificial en la placa del electrodo inducida por la intercalación de litio se distribuye en todas las direcciones, lo que reduce aún más la expansión del volumen de la placa del electrodo y la batería durante el ciclo.
El valor de orientación OI de la placa del electrodo negativo es la relación del área de pico C004 del pico de difracción 004 del material activo negativo al área de pico C110 del pico de difracción 110 en el patrón de difracción de rayos X de la placa del electrodo negativo. Por lo tanto, el valor de orientación OI de la placa del electrodo negativo = C004/C 110. Para el ensayo, el análisis de difracción de rayos X puede referirse al estándar JISK 0131-1996 y usar un difractómetro de rayos X (como el difractómetro de rayos X Bruker D8 Discover), en el que se usan como fuente de radiación los rayos CuKa, la longitud de onda del rayo es A=1,5406Á, el intervalo del ángulo de exploración para 20 es de 20° a 80° y la velocidad de exploración es de 4°/min.
En algunas realizaciones preferidas, la densidad superficial de la película de electrodo negativo de la presente solicitud es de 7,5 mg/cm2 a 14,0 mg/cm2 ; preferentemente de 9,5 mg/cm2 a 12,0 mg/cm2. La densidad de área de la película del electrodo negativo puede representar el peso de la película de recubrimiento por unidad de área sobre el electrodo después del prensado en frío. La medida se puede realizar según el método descrito en la realización, o se puede realizar según otros métodos bien conocidos en la técnica. En algunas realizaciones de ejemplo, la masa de la película del electrodo negativo en un área específica se pesa con una balanza estándar y luego se calcula la masa de la película del electrodo negativo por unidad de área, es decir, la densidad del área. Cabe señalar que todos los parámetros de la película de electrodo negativo (por ejemplo, la densidad de compactación y la densidad de área de la película de electrodo negativo) proporcionados en la presente solicitud se refieren al intervalo de parámetros de la película de una sola cara. Cuando las películas de electrodos negativos están dispuestas en ambas superficies del colector de corriente, siempre que los parámetros de la película en cualquiera de las superficies cumplan con los requisitos de la presente solicitud, se considera que caen dentro del alcance de protección de la presente solicitud. Además, los intervalos de densidad de compactación, densidad de área y similares en la presente invención se refieren todos al intervalo de parámetros después del prensado en frío y compactado para ensamblar una batería.
En algunas realizaciones de ejemplo, el grafito artificial de la presente solicitud mencionado anteriormente se puede preparar mediante el siguiente método:
(1) triturar materiales de coque verde y clasificarlos;
(2) dar forma al producto obtenido en el paso (1);
(3) granular el producto obtenido en el paso (2), de forma que la cantidad de aglomerante añadido durante el proceso de granulación no supere el 5% del peso total de los materiales de coque verde;
(4) someter el producto obtenido en el paso (3) a un tratamiento de grafitización a una temperatura de 2800°C ~ 3200°C para obtener el grafito artificial.
En el método de preparación anterior, preferiblemente los materiales de coque verde se pueden seleccionar entre uno o más de los siguientes: coque de petróleo verde y coque de brea verde, y más preferiblemente comprenden coque de petróleo verde.
En el método de preparación anterior, preferiblemente, el material de coque verde no es coque de aguja.
En el método de preparación anterior, preferiblemente, el contenido volátil del material de coque verde es del 7 % al 10 %. El contenido volátil del coque verde es apropiado, lo que puede hacer que el grafito artificial tenga una mayor resistencia estructural.
En el método de preparación anterior, preferiblemente, el contenido de azufre del material de coque verde puede ser del 2 % o menos. El coque verde tiene un bajo contenido de azufre, lo que puede mejorar la estabilidad superficial del grafito artificial.
En el método de preparación anterior, preferiblemente, el método comprende además eliminar el polvo fino después de darle forma en el paso (2). El valor de Dn10 se puede ajustar para que esté en un intervalo apropiado mediante dicho paso.
En el método de preparación anterior, preferiblemente, el producto obtenido en el paso (2) se puede granular sin agregar un aglutinante, lo que puede aumentar aún más la capacidad por gramo y la resistencia estructural del grafito artificial.
En el método de preparación anterior, preferiblemente, el producto obtenido en el paso (3) se grafitiza a una temperatura de 2900°C a 3100°C.
La batería secundaria de la presente solicitud comprende además una placa de electrodo positivo que comprende un material activo positivo, y el material activo positivo puede seleccionarse entre materiales conocidos en la técnica que pueden usarse como material activo positivo. Preferiblemente, el material activo positivo comprende uno o más óxidos de metal de transición y de litio y materiales modificados de los mismos, y el material modificado puede ser óxido de metal de transición de litio sujeto a modificación de dopaje y/o modificación de revestimiento. Preferiblemente, el óxido de metal de transición de litio comprende uno o más seleccionados entre óxido de litio, níquel y manganeso y óxido de litio, níquel, cobalto y aluminio. Cuando el material activo positivo comprende el óxido de metal de transición de litio mencionado anteriormente y el compuesto modificado del mismo, el efecto de mejora del electrolito es más evidente.
En la batería secundaria de la presente solicitud, la placa del electrodo positivo y la placa del electrodo negativo pueden comprender además opcionalmente un aglutinante. Los tipos de aglutinante no están específicamente limitados, y los expertos en la técnica pueden realizar selecciones de acuerdo con las necesidades reales. Por ejemplo, el aglutinante utilizado para la placa del electrodo positivo puede comprender uno o más de los compuestos fluoruro de polivinilideno (PVDF) y politetrafluoroetileno (PTFE).
En la batería secundaria de la presente solicitud, la placa del electrodo positivo y la placa del electrodo negativo pueden comprender además opcionalmente un agente conductor. Los tipos de agentes conductores no están limitados específicamente, y los expertos en la técnica pueden realizar selecciones según las necesidades reales. Por ejemplo, el agente conductor usado para la placa de electrodo positivo puede comprender una o más de las siguientes sustancias: grafito artificial, carbono superconductor, negro de acetileno, negro de carbono, negro de Ketjen, puntos de carbón, nanotubos de carbono, grafeno artificial y nanofibras de carbono.
La batería secundaria de la presente solicitud comprende además un separador. El separador está ubicado entre la placa del electrodo positivo y la placa del electrodo negativo para desempeñar un papel de aislamiento. El tipo de separador no está particularmente limitado, y puede escogerse cualquier separador de estructura porosa bien conocido que tenga estabilidad electroquímica y estabilidad mecánica. En algunas realizaciones, el separador puede ser uno o más de las siguientes sustancias: fibra de vidrio, tela no tejida, polietileno, polipropileno y fluoruro de polivinilideno. El separador puede ser una película de una sola capa o una película de varias capas. Cuando el separador es una película multicapa, los materiales de cada capa pueden ser iguales o diferentes.
La batería secundaria de la presente solicitud se puede preparar según un método convencional de la técnica. Por ejemplo, el material activo negativo y el agente conductor y el aglutinante opcionales se dispersan en un disolvente (como agua) para formar una suspensión o pasta de electrodo negativo uniforme, y el colector de corriente del electrodo negativo se recubre con la suspensión de electrodo negativo; después del secado, prensado en frío, etc., se obtiene la placa del electrodo negativo. El material activo positivo y el agente conductor y el aglutinante opcionales se dispersan en un disolvente (por ejemplo, N-metilpirrolidona, abreviado como NMP) para formar una suspensión o pasta de electrodo positivo uniforme, y el colector de corriente del electrodo positivo se recubre con la suspensión de electrodo positivo, y la pieza de electrodo positivo se obtiene después de secado y prensado en frío, y similares. La placa del electrodo positivo, el separador y la placa del electrodo negativo se enrollan o laminan en orden, de modo que el separador esté ubicado entre la placa del electrodo positivo y la placa del electrodo negativo para desempeñar un papel de aislamiento, a fin de obtener un núcleo de batería; el núcleo de la batería se coloca en un embalaje exterior, en el cual luego se inyecta electrolito y se sella para obtener una batería secundaria.
En algunas realizaciones, la batería secundaria puede incluir un embalaje exterior y un núcleo de batería y un electrolito empaquetados en el embalaje exterior. El número de núcleos de batería en la batería secundaria puede ser uno o más, que se pueden ajustar según los requisitos.
En algunas realizaciones, el embalaje exterior de la batería secundaria puede ser una bolsa blanda, como una bolsa blanda tipo bolsa. El material de la bolsa blanda puede ser plástico, tal como uno o más entre polipropileno (PP), tereftalato de polibutileno (PBT) y succinato de polibutileno (PBS). El embalaje exterior de la batería secundaria también puede ser una caja rígida, tal como una caja de aluminio o similar.
La presente solicitud no limita particularmente la forma de la batería secundaria, que puede ser cilíndrica, cuadrada o de otras formas arbitrarias. La figura 1 muestra como ejemplo una batería secundaria 5 con una estructura cuadrada.
En algunas realizaciones, la batería secundaria se puede montar en un módulo de batería y el número de baterías secundarias contenidas en el módulo de batería puede ser múltiple y el número específico se puede ajustar según la aplicación y la capacidad del módulo de batería.
La figura 2 muestra un módulo de batería 4 como ejemplo. Con referencia a la figura 2, en el módulo de batería 4, una pluralidad de baterías secundarias 5 pueden disponerse secuencialmente en la dirección longitudinal del módulo de batería 4. Por supuesto, las baterías secundarias 5 también pueden disponerse de cualquier otra manera. Además, la pluralidad de baterías secundarias 5 puede fijarse mediante elementos de sujeción.
Opcionalmente, el módulo de batería 4 puede comprender además una carcasa con un espacio de recepción, y la pluralidad de baterías secundarias 5 se aloja en el espacio de recepción.
En algunas realizaciones, el módulo de batería mencionado anteriormente también se puede ensamblar en un paquete de baterías, y el número de módulos de batería contenidos en el paquete de baterías se puede ajustar de acuerdo con la aplicación y la capacidad del paquete de baterías.
Las figuras 3 y 4 muestran un paquete de baterías 1 como ejemplo. Haciendo referencia a las figuras 3 y 4, el paquete de baterías 1 puede comprender una carcasa de baterías y una pluralidad de módulos de baterías 4 dispuestos en la carcasa de baterías. La carcasa de la batería comprende un cuerpo de carcasa superior 2 y un cuerpo de carcasa inferior 3. El cuerpo de carcasa superior 2 puede cubrir el cuerpo de carcasa inferior 3 para formar un espacio cerrado para alojar los módulos de baterías 4. Se puede disponer una pluralidad de módulos de baterías 4 en la carcasa de batería de cualquier manera.
Electrólito
La presente solicitud también proporciona un electrolito que comprende un disolvente orgánico. El disolvente orgánico comprende un carbonato cíclico y un carbonato lineal; la relación de masa del carbonato cíclico al carbonato lineal es de 25:75 a 32:68; el carbonato lineal comprende carbonato de dimetilo; el porcentaje en masa del carbonato de dimetilo en el carbonato lineal es superior o igual al 9 % en peso e inferior al 50 % en peso;
de modo que, respecto de la masa total del disolvente orgánico, el porcentaje en masa de éster de ácido carboxílico en el disolvente orgánico es inferior al 5 %.
Las realizaciones preferidas de los componentes, las cantidades de los mismos, etc. del electrolito son como se ha comentado anteriormente, y son igualmente aplicables al electrolito aquí, y constituyen realizaciones específicas del electrolito. En aras de la brevedad de la descripción, no se repetirán aquí.
El electrolito se puede preparar según un método convencional de la técnica. El disolvente orgánico y la sal electrolítica y los aditivos opcionales pueden mezclarse uniformemente para obtener el electrolito. El orden de adición de cada material no está particularmente limitado. Por ejemplo, la sal electrolítica y los aditivos opcionales se añaden al disolvente orgánico y se mezclan uniformemente para obtener el electrolito. La sal de electrolito se puede agregar primero al disolvente orgánico y luego los aditivos opcionales se pueden agregar al disolvente orgánico por separado o al mismo tiempo.
[Dispositivo]
El segundo aspecto de la presente solicitud proporciona un dispositivo que comprende la batería secundaria según el primer aspecto de la presente solicitud, y la batería secundaria proporciona energía al dispositivo. El dispositivo puede ser, entre otros, un dispositivo móvil (p. ej., un teléfono móvil, un ordenador portátil, etc.), un vehículo eléctrico (p. ej., un vehículo eléctrico puro, un vehículo eléctrico híbrido, un vehículo híbrido enchufable eléctrico, una bicicleta eléctrica, un patinete eléctrico, un vehículo de golf eléctrico, un camión eléctrico), un tren eléctrico, un barco, un satélite, un sistema de almacenamiento de energía, etc.
El dispositivo puede comprender la batería secundaria, el módulo de batería o el paquete de baterías seleccionado según sus requisitos de uso.
La figura 5 muestra un dispositivo como ejemplo. El dispositivo es un vehículo eléctrico puro, un vehículo eléctrico híbrido o un vehículo eléctrico híbrido enchufable. Para cumplir los requisitos del dispositivo de alta potencia y alta densidad de energía de las baterías secundarias, se puede utilizar el paquete de baterías o el módulo de baterías.
Como otro ejemplo, el dispositivo puede ser un teléfono móvil, una tableta, una computadora portátil, etc. Generalmente se requiere que el dispositivo sea delgado y liviano, y la batería secundaria se puede usar como fuente de alimentación.
Ejemplos
Los siguientes ejemplos describen más específicamente el contenido divulgado en la presente solicitud, y estos ejemplos solo se usan para una descripción explicativa.
A menos que se indique lo contrario, todas las partes, porcentajes y proporciones que se indican en los siguientes ejemplos se basan en el peso, y todos los reactivos usados en los ejemplos están disponibles comercialmente o se sintetizan según métodos convencionales y se pueden usar directamente sin tratamiento adicional. A menos que se indique lo contrario, los instrumentos usados en los ejemplos están todos disponibles comercialmente.
El material activo negativo utilizado en los ejemplos de la presente solicitud comprende:
(1) Grafito artificial A: se puede obtener comercialmente, o se puede preparar de la siguiente manera: se usó como materia prima coque de petróleo acicular calcinado y se sometió a un tratamiento de trituración; se utilizó asfalto como aglomerante para la granulación (el asfalto se añadió en una cantidad del 8 %, respecto del peso total de la materia prima de coque de petróleo acicular calcinado); luego los materiales se sometieron a un tratamiento de grafitización a una temperatura de 2800°C a 3000°C, luego se mezclaron con asfalto y se sometieron a un tratamiento térmico a una temperatura de 950°C a 1200°C para obtener grafito A artificial recubierto con carbono amorfo. El grafito artificial A tenía las siguientes características: una capacidad por gramo de aproximadamente 354 mAh/g, un tamaño de partícula promedio en volumen Dv50 de alrededor de 12,8 gm, un tamaño de partícula promedio en volumen Dv10 de alrededor de 6,9 gm, y una distribución de tamaño de partículas (Dv90 - Dv10)/Dv50 de 1,26, un tamaño medio de partícula Dn10 de unos 4,3 gm, un cociente Id/Ig de alrededor de 0,32 y un valor de SSA de alrededor de 0,95 m2/g.
(2) Grafito artificial B: puede prepararse por el método previamente mencionado en la presente solicitud:
Se usó coque de petróleo verde no de aguja como materia prima (contenido volátil de aproximadamente 9,5%, contenido de azufre de aproximadamente 0,6%), y se trituró; se granuló sin aglutinante, luego se grafitó a una temperatura de 3000 °C a 3100 °C para obtener grafito artificial B. El grafito artificial B tenía las siguientes características: una capacidad por gramo de aproximadamente 354 mAh/g, un tamaño de partícula promedio en volumen Dv50 de aproximadamente 16,2 gm, un tamaño de partícula promedio en volumen Dv10 de alrededor de 7,2 gm, y una distribución de tamaño de partículas (Dv90 - Dv10)/Dv50 de alrededor de 1,37, un tamaño de partícula promedio Dn10 de alrededor de 1,5 gm, un cociente Id/Ig de alrededor de 0,18, y un valor de SSA de alrededor de 1,25 m2/g.
Ejemplo 1 (no según la invención)
(1) Preparación de la placa del electrodo positivo
El material activo positivo LiNi0.5Co0.2Mn0.3O2 , el agente conductor (Super P) y el aglutinante fluoruro de polivinilideno (PVDF) se agitaron y se mezclaron uniformemente a fondo en una proporción de masas de 94:3:3 en N-metilpirrolidona (NMP) para preparar la suspensión o pasta del electrodo positivo. Luego, la pasta del electrodo positivo se aplicóó uniformemente sobre la hoja de aluminio del colector de corriente, recubriéndola, se secó y se prensó en frío para obtener la placa del electrodo positivo.
(2) Preparación de la placa del electrodo negativo
El material activo negativo grafito artificial A, el agente conductor (Super P), el aglutinante de caucho de estirenobutadieno (SBR, por sus siglas en inglés), el espesante carboximetilcelulosa sódica (CMC-Na) se agitaron y se mezclaron uniformemente a fondo en una proporción de masas de 95:2:2:1 en agua desionizada para formar la pasta uniforme del electrodo negativo. Luego, la pasta de electrodo negativo se aplicó sobre la superficie de una lámina de cobre como colector de corriente del electrodo negativo, recubriéndola, se secó y se prensó en frío para obtener la placa del electrodo negativo. La placa del electrodo negativo tenía una densidad de compactación de 1,65 g/cm3, una densidad de área de 10,7 mg/cm2 y un valor de orientación OI de 22.
(3) Separador
Se usó una película de polímero poroso de polietileno (PE) como separador.
(4) Preparación del electrolito
En una caja de guantes llena de gas argón, se mezclaron los componentes en las siguientes proporciones de dosificación que se muestran en las tabla 1 y 2 para obtener una mezcla de disolvente orgánico. Luego, se añadió la sal electrolítica LiPF6 a la mezcla de disolventes orgánicos, en la que la cantidad de la sal electrolítica fue del 13 % respecto de la masa total del electrolito. Posteriormente, se agregaron y mezclaron uniformemente aditivos funcionales (0,3 % en peso de VC, 1 % en peso de DTD, 1 % en peso de TMSP, 0,5 % en peso de LiDFOB y 1 % en peso de LiFSI).
(5) Montaje de la batería secundaria
La placa del electrodo positivo, el separador y la placa del electrodo negativo mencionados anteriormente se apilaron en orden, de modo que el separador se ubicara entre la placa del electrodo positivo y la placa del electrodo negativo para desempeñar un papel de aislamiento. Después de enrollar los elementos, se obtuvo un núcleo de batería desnudo y se soldó la pestaña. El núcleo de batería desnudo se colocó en el embalaje exterior, al que luego se inyectó el electrolito preparado anteriormente. Después de ensamblar, reposar y conformar, se cargó la batería a 3,3 V a una corriente constante de 0,02 C, luego se cargó a 3,6 V a una corriente constante de 0,1 C, se le dio forma y se sometió a una prueba de capacidad para completar la preparación de la batería.
Ejemplos 2-8 y ejemplos de comparación 1-8 (no según la invención)
Los pasos de preparación de los ejemplos 2-8 y de los ejemplos de comparación 1 -8 fueron similares a los del ejemplo 1, excepto por la composición y proporción del disolvente orgánico. Los parámetros y resultados experimentales específicos se muestran en la tabla 1.
Ejemplos 9-16
En los ejemplos 9-16, se usaron los mismos pasos de preparación que en los ejemplos 1-8 respectivamente, excepto por el hecho de que el grafito A artificial se reemplazó por grafito B artificial durante el proceso de preparación de la placa del electrodo negativo. Los parámetros y resultados experimentales específicos se muestran en la tabla 2. Cabe señalar que durante el proceso de preparación de la placa del electrodo negativo, cuando se usó el grafito B artificial, el valor de orientación OI de la placa del electrodo negativo obtenida fue 10,5.
Método de ensayos
(1) Conductividad (mS/cm)
Se usó un medidor de conductividad para medir la conductividad del electrolito a -20°C. (medidor de conductividad Leici DDS-307A de INESA, Shanghai)
(2) Rendimiento del ciclo a 45°C
Se tomaron cinco baterías de iones de litio de cada ejemplo y ejemplo de comparación, y las baterías de iones de litio se cargaron y descargaron repetidamente a través de los siguientes pasos, y se calcularon la tasa de retención de la capacidad de descarga y el número de ciclos de las baterías.
La batería se montó en una abrazadera de placa de acero para realizar una carga y descarga cíclica, y se controló la fuerza de expansión de la batería durante el proceso.
En un medio ambiente de 45°C, se realizó la primera carga y descarga. Se realizó una carga a corriente constante y voltaje constante a una corriente de carga de 1C (es decir, el valor real de la capacidad teórica completamente descargada en 1 h) hasta que el voltaje límite superior fue de 4,3 V. Luego, se realizó una descarga a corriente constante a una corriente de descarga de 1C hasta que el voltaje final fue de 2,8 V y se registró el primer valor de capacidad de descarga. Posteriormente, se realizó un ciclo continuo de carga y descarga, se registró el valor de la capacidad de descarga durante el ciclo y se calculó la tasa de retención de la capacidad del ciclo.
La tasa de retención de capacidad del enésimo ciclo (ciclo N) es igual a (capacidad de descarga del ciclo N / capacidad de descarga del primer ciclo)x100 %. Se registró el número de ciclos de la batería cuando la tasa de retención de la capacidad del ciclo cayó al 80%.
(3) Potencia de descarga a -20°C
Se tomaron cinco baterías de iones de litio de cada ejemplo y de cada ejemplo de comparación, y las baterías de iones de litio se cargaron y descargaron mediante los siguientes pasos, y se calculó la potencia de descarga.
Primero, la batería se colocó en un ambiente a una temperatura constante de 25 °C durante 120 minutos para mantener la temperatura dentro y fuera de la batería a 25 °C. Luego, la batería se cargó a una tasa de corriente constante de 1C hasta 4,3 V, y luego se cargó a una tensión constante de 4,3 V a una corriente <0,05C. Luego, la batería se descargó a una tasa de 1C durante 48 min a 25 °C, de modo que la batería se mantuvo al 20 % de su capacidad SOC.
En segundo lugar, la batería se colocó en un ambiente a -20 °C durante 120 minutos para mantener constante la temperatura dentro y fuera de la batería a -20 °C, luego se descargó con una potencia de 400 W durante 10 segundos y se midió el voltaje final de descarga V. Cuando el voltaje terminal V estaba dentro de 2,1 ± 0,05 V, la potencia real era el valor de potencia de la batería, expresado en W. Si el voltaje terminal V era superior a 2,1 ± 0,05 V, la batería se reajustaba al 20 % de la capacidad SOC a temperatura ambiente, y se descargaba a mayor potencia a baja temperatura. Si el voltaje terminal V era inferior a 2,1 ± 0,05 V, la batería se reajustaba al 20 % de la capacidad SOC a temperatura ambiente y se descargaba con menor potencia a baja temperatura.
(4) Ensayo de fuerza de expansión o hinchamiento de la batería
La batería se colocó en la abrazadera de placa de acero, de modo que la parte inferior y los cuatro lados de la batería se apoyaran sobre ella. Al ajustar la placa de acero con una fuerza de preapriete de 2000N, se dispuso un sensor de presión entre la abrazadera de la placa de acero y la batería, se conectó al ordenador y después de someter la batería a 1000 ciclos se midió el valor de la fuerza de hinchamiento, en unidades de N.
Los parámetros experimentales específicos y los resultados de rendimiento de los ejemplos 1-16 y de los ejemplos de comparación 1-8 se muestran en las tablas 1 y 2 a continuación.
NB: los ejemplos 1 -8 no forman parte de la invención, se dan solo como referencia.

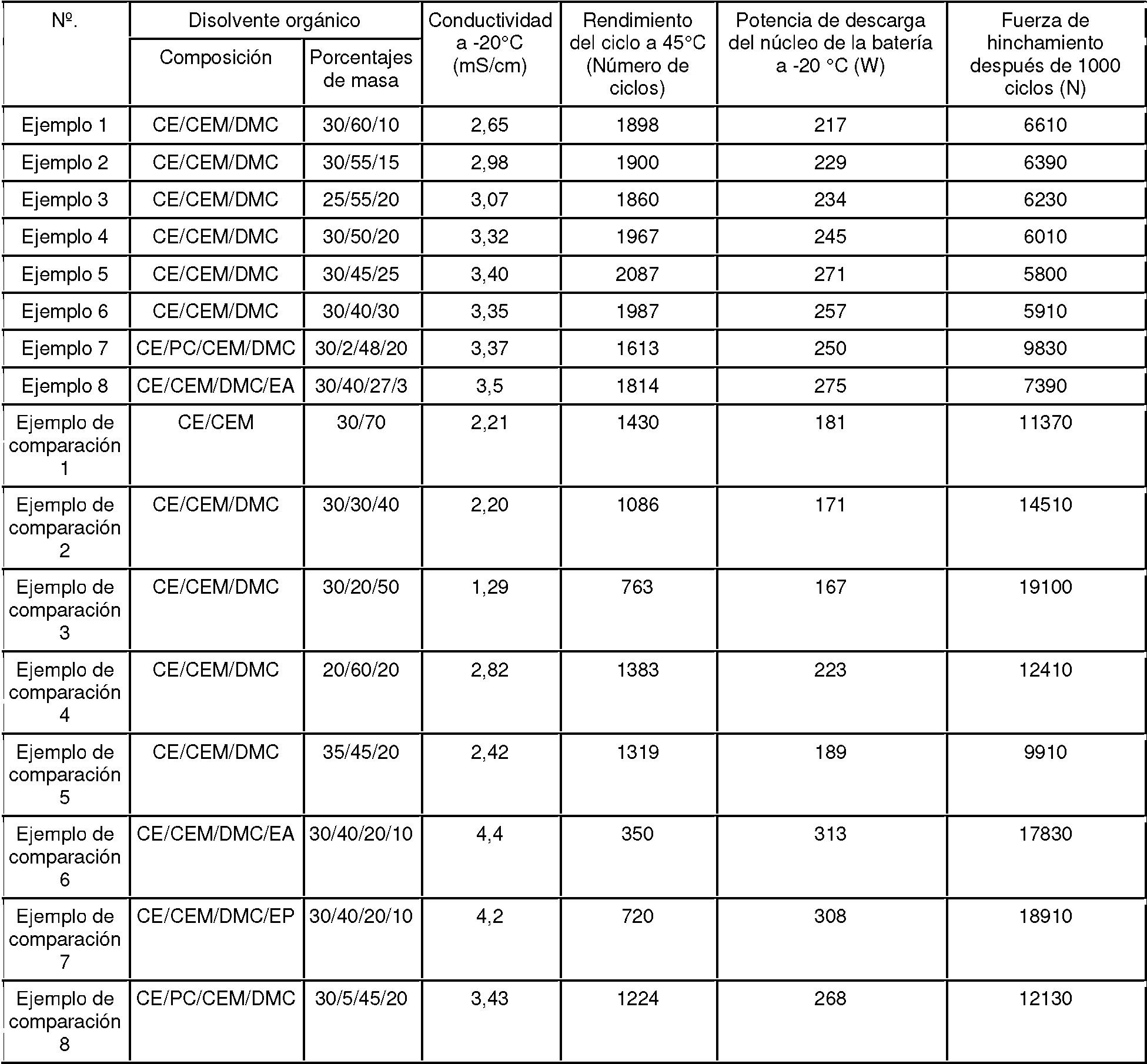

Tabla 1. El efecto de la composición del electrolito en el rendimiento de la batería
Comparando los ejemplos 1 -2 y los ejemplos 4-6 con el ejemplo de comparación 1, se puede ver que añadir DMC al electrolito fue beneficioso para aliviar el deterioro de la capacidad de carga causado por el aumento de la fuerza de expansión, inhibiendo así el aumento adicional de la fuerza de expansión hasta cierto punto. Por lo tanto, se mejoró el rendimiento del ciclo a 45°C. Sin embargo, puede verse a partir de los ejemplos de comparación 2-3 que con el aumento del contenido de DMC, aumentó la viscosidad a baja temperatura del electrolito, lo que resultó en una disminución significativa de la conductividad a baja temperatura y de la potencia a baja temperatura. Además, la descomposición del DMC en la interfaz del electrodo positivo aumentó la producción de gas, lo que provocó un aumento grave de los gases en la batería, lo que afectó la capacidad de carga en la interfaz de la batería y deterioró gravemente el rendimiento del ciclo a 45 °C.
Se puede ver que cuando el porcentaje de masa de DMC en el carbonato lineal se controló para que fuera al menos 9 % en peso e inferior al 50 % en peso, se obtuvieron una buena conductividad a baja temperatura y un buen rendimiento del ciclo a 45 °C. Además, se controló la cantidad de DMC en del carbonato lineal se controló aún más para que fuera del 15 % en peso al 45 % en peso, más preferiblemente del 25 % en peso al 43 % en peso, y se obtuvieron al mismo tiempo una mejor potencia a baja temperatura y un mejor rendimiento del ciclo a 45 °C.
Comparando los ejemplos 3-4 con los ejemplos de comparación 4-5, el rendimiento del ciclo de la batería a 45°C mejoró significativamente con el aumento de la cantidad de carbonato cíclico EC (por ejemplo, hasta el 30%),. Sin embargo, si se aumenta adicionalmente la cantidad de carbonato cíclico en el disolvente orgánico (por ejemplo, más
del 32%), la viscosidad a baja temperatura del electrolito se hace mayor, lo que da como resultado una disminución en la conductividad a baja temperatura del electrolito y en la potencia de la batería a baja temperatura. Al mismo tiempo, el EC aumentó la producción de gas de oxidación en la interfaz del electrodo positivo, lo que resultó en un aumento de la producción de gas de ciclo a 45 °C, lo que a su vez deterioró el rendimiento del ciclo a 45 °C. Se puede observar que cuando el EC representó del 25 % al 32 % en peso de los disolventes orgánicos, se obtuvieron una mejor potencia a baja temperatura y un mejor rendimiento del ciclo a 45 °C.
Comparando el ejemplo 4 y el ejemplo 7 con el ejemplo de comparación 8, se puede ver que añadir una pequeña cantidad de PC al carbonato cíclico puede aumentar la conductividad a baja temperatura, mejorando así la potencia a baja temperatura. Sin embargo, cuando el contenido de PC aumentó aún más, el PC hizo que el grafito se despegara, lo que dio como resultado que la fuerza de expansión de la batería aumentara y el rendimiento del ciclo se deteriorara..
A partir de los ejemplos 6, 8 y los ejemplos de comparación 6-7, se puede ver que con la adición de una pequeña cantidad de éster de ácido carboxílico al disolvente orgánico, la conductividad de la batería tanto a temperatura normal como a temperatura baja aumentó, mientras que la fuerza de expansión o hinchamiento de la batería se hizo mayor y el rendimiento del ciclo a 45°C se deterioró significativamente. La adición de éster de ácido carboxílico destruyó la estabilidad estructural de la película SEI, lo que resultó en un deterioro del rendimiento del ciclo de la batería. Además, se puede ver que adicionalmente el EA afecta la estabilidad estructural de la película SEI más significativamente que el EP y reduce en gran medida el rendimiento del ciclo de la batería.
Tabla 2. El impacto en el rendimiento de la batería al mejorar el grafito artificial y la composición del electrolito
Además de la influencia de la composición del electrolito y de la relación de dosificación en el rendimiento de la batería discutida anteriormente, los inventores también encontraron de manera sorprendente que cuando usaban grafito B artificial, el grafito tenía menos defectos en la superficie y disminuyeron la ruptura y reparación de la película SEI del electrolito en la superficie de grafito. Al mismo tiempo, la combinación de la composición y las cantidades de electrolitos discutida anteriormente mejoró aún más el rendimiento del ciclo a 45 °C y el rendimiento energético a baja temperatura de la batería. Las descripciones mencionadas anteriormente solo muestran realizaciones particulares de la presente solicitud pero no pretenden limitar el alcance de la protección de la presente solicitud.
Por lo tanto, el alcance de protección de la presente solicitud estará determinado por el alcance de protección de las reivindicaciones.
Claims (14)
1. Una batería secundaria (5) que comprende un electrolito y una placa de electrodo negativo, caracterizada por que, el electrolito comprende un disolvente orgánico, y el disolvente orgánico comprende un carbonato cíclico y un carbonato lineal;
la relación en masa del carbonato cíclico al carbonato lineal es de 25:75 a 32:68;
el carbonato lineal comprende carbonato de dimetilo; el porcentaje en masa del carbonato de dimetilo en el carbonato lineal es superior o igual al 9% en peso e inferior al 50% en peso; y
respecto de la masa total del disolvente orgánico, el porcentaje en masa de éster de ácido carboxílico en el disolvente orgánico es inferior al 5% en peso; y
la placa del electrodo negativo comprende un material activo negativo; el material activo negativo comprende un grafito artificial que tiene una intensidad de pico D Id y una intensidad de pico G Ig que cumplen la relación: Id/Ig < 0,25, tal como se mide según el método de la descripción.
2. La batería secundaria (5) según la reivindicación 1, caracterizada por que el porcentaje en masa del carbonato de dimetilo en el carbonato lineal es del 15 % en peso al 45 % en peso, preferiblemente del 25 % en peso al 43 % en peso.
3. La batería secundaria (5) según la reivindicación 1 o 2, caracterizada por que el porcentaje en masa del éster de ácido carboxílico en el disolvente orgánico es inferior al 3 % en peso; preferentemente el porcentaje en masa del éster de ácido carboxílico en el disolvente orgánico es del 0 % en peso.
4. La batería secundaria (5) según cualquiera de las reivindicaciones 1 a 3, caracterizada por que el carbonato cíclico comprende uno o más de los compuestos: carbonato de etileno y carbonato de propileno.
5. La batería secundaria (5) según cualquiera de las reivindicaciones 1 a 4, caracterizada por que el porcentaje en masa del carbonato de etileno en el carbonato cíclico es superior al 90 % en peso, preferentemente del 92 % al 100 %.
6. La batería secundaria (5) según cualquiera de las reivindicaciones 1 a 5, caracterizada por que el carbonato lineal comprende además uno o más de los compuestos: carbonato de dietilo y carbonato de etilo y metilo.
7. La batería secundaria (5) según cualquiera de las reivindicaciones 1 a 6, caracterizada por que el éster de ácido carboxílico comprende uno o más de entre los compuestos: acetato de metilo, acetato de etilo, acetato de propilo, propionato de metilo, propionato de etilo y propionato de propilo; preferiblemente, el éster de ácido carboxílico comprende uno o más entre acetato de etilo y propionato de etilo.
8. La batería secundaria (5) según cualquiera de las reivindicaciones 1 a 7, caracterizada por que el electrolito comprende además un aditivo, y el aditivo comprende uno o más compuestos entre: carbonato de fluoroetileno, carbonato de vinileno, sulfato de etileno, fosfato de tris(trimetilsililo), borato de difluorooxalato de litio y bis(fluorosulfonil)imida de litio.
9. La batería secundaria (5) según la reivindicación 8, caracterizada por que la cantidad total del aditivo no es más del 10% en peso, respecto de la masa total del electrolito.
10. La batería secundaria (5) según cualquiera de las reivindicaciones 1 a 9, caracterizada por que el electrolito tiene una conductividad a -20°C superior o igual a 2,5 mS/cm, preferiblemente de 2,6 mS/cm a 3,5 mS/cm.
11. La batería secundaria (5) según cualquiera de las reivindicaciones 1 a 10, caracterizada por que el grafito artificial cumple uno o más de los siguientes requisitos (1)-(8):
(1) el grafito artificial tiene una capacidad por gramo de 350 mAh/g a 358 mAh/g;
(2) el grafito artificial tiene una intensidad de pico D Id y una intensidad de pico G Ig que satisfacen la relación 0,1 < Id/Ig < 0,2, medidas con el método de la descripción;
(3) el material del electrodo negativo de grafito artificial tiene un tamaño de partícula promedio en número Dn10 de 1 gm a 3 gm, preferiblemente de 1 gm a 2 gm, medido con el método de la descripción;
(4) el material del electrodo negativo de grafito artificial tiene un tamaño de partícula promedio en volumen Dv10 mayor de o igual a 6 gm, preferiblemente de 6,5 gm a 10,5 gm, medido con el método de la descripción;
(5) el material del electrodo negativo de grafito artificial tiene un tamaño de partícula promedio en volumen Dv50 de 15 gm a 20 gm, preferiblemente de 15 gm a 18 gm, medido con el método de la descripción;
(6) el material del electrodo negativo de grafito artificial tiene una distribución de tamaño de partículas (Dv90-Dv10)/Dv50 de 1,1 a 1,8, preferiblemente de 1,2 a 1,5, medida con el método de la descripción;
(7) el grafito artificial tiene una superficie específica de 1,0 m2/g a 1,5 m2/g, medida con el método de la descripción;
(8) el grafito artificial tiene un grado de grafitización G de 90 % a 95 %, preferiblemente de 92 % a 94 %, medido con el método de la descripción.
12. La batería secundaria (5) según la reivindicación 11, caracterizada por que la placa del electrodo negativo tiene una densidad de compactación de 1,55 g/cm3 a 1,75 g/cm3, preferentemente de 1,6 g/cm3 a 1,7 g/cm3; y/o la placa de electrodo negativo tiene un valor OI de orientación de 8 a 15, preferiblemente de 8 a 12, medido con el método en la descripción;
donde el valor de orientación OI de la placa del electrodo negativo es la relación entre el área de pico del pico de difracción 004 y el área de pico del pico de difracción 110 del material activo negativo en el patrón de difracción de rayos X de la placa del electrodo negativo.
13. La batería secundaria (5) según cualquiera de las reivindicaciones 1 a 12, caracterizada por que la batería secundaria (5) comprende además una placa de electrodo positivo, la placa de electrodo positivo comprende un material activo positivo, y el material activo positivo comprende uno o más de los compuestos: óxido de metal de transición de litio y compuestos modificados del mismo; preferiblemente, el material activo positivo comprende uno o más compuestos entre óxido de litio, níquel, cobalto y manganeso y óxido de litio, níquel, cobalto y aluminio.
14. Un dispositivo, caracterizado por que comprende la batería secundaria (5) según cualquiera de las reivindicaciones 1 a 13.
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| PCT/CN2019/122741 WO2021108995A1 (zh) | 2019-12-03 | 2019-12-03 | 二次电池、电解液以及包括该二次电池的装置 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| ES2934127T3 true ES2934127T3 (es) | 2023-02-17 |
Family
ID=76222081
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| ES19954946T Active ES2934127T3 (es) | 2019-12-03 | 2019-12-03 | Batería secundaria, electrolito y dispositivo que contiene dicha batería secundaria |
Country Status (8)
| Country | Link |
|---|---|
| US (2) | US11735775B2 (es) |
| EP (1) | EP3913721B1 (es) |
| JP (1) | JP7357769B2 (es) |
| KR (1) | KR102810606B1 (es) |
| CN (3) | CN121688103A (es) |
| ES (1) | ES2934127T3 (es) |
| PL (1) | PL3913721T3 (es) |
| WO (1) | WO2021108995A1 (es) |
Families Citing this family (26)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| WO2021108995A1 (zh) * | 2019-12-03 | 2021-06-10 | 宁德时代新能源科技股份有限公司 | 二次电池、电解液以及包括该二次电池的装置 |
| CN114695943A (zh) * | 2020-12-29 | 2022-07-01 | 深圳新宙邦科技股份有限公司 | 一种锂离子电池 |
| JP7728271B2 (ja) * | 2021-07-22 | 2025-08-22 | 香港時代新能源科技有限公司 | 電解液、リチウムイオン電池および電気設備 |
| KR102730191B1 (ko) * | 2021-09-24 | 2024-11-15 | 컨템포러리 엠퍼렉스 테크놀로지 (홍콩) 리미티드 | 리튬 이온 전지, 전지 모듈, 전지 팩 및 전기 장치 |
| EP4184650A4 (en) * | 2021-09-30 | 2024-09-25 | Contemporary Amperex Technology Co., Limited | SECONDARY BATTERY, BATTERY MODULE COMPRISING SAME, BATTERY PACK AND ELECTRICAL DEVICE |
| EP4394916A4 (en) * | 2021-11-18 | 2024-10-16 | Ningde Amperex Technology Limited | ELECTROCHEMICAL DEVICE AND ELECTRONIC DEVICE |
| CN115956306B (zh) * | 2021-12-15 | 2025-04-25 | 宁德新能源科技有限公司 | 一种电化学装置和电子装置 |
| KR20230105406A (ko) * | 2022-01-04 | 2023-07-11 | 에스케이온 주식회사 | 리튬 이차 전지용 전해액 및 이를 포함하는 리튬 이차 전지 |
| CN114824488B (zh) * | 2022-04-28 | 2026-02-10 | 东莞市创明电池技术有限公司 | 宽温型锂离子电池电解液及其锂离子电池 |
| CN115832444B (zh) * | 2022-05-31 | 2025-07-08 | 宁德时代新能源科技股份有限公司 | 二次电池、电池模块、电池包和用电装置 |
| CN115036572A (zh) * | 2022-06-21 | 2022-09-09 | 深圳新宙邦科技股份有限公司 | 一种锂二次电池 |
| EP4517890A4 (en) * | 2022-07-15 | 2025-09-10 | Contemporary Amperex Technology Co Ltd | SECONDARY BATTERY, BATTERY MODULE, BATTERY PACK AND ELECTRICAL DEVICE |
| JP2025502307A (ja) * | 2022-07-15 | 2025-01-24 | 香港時代新能源科技有限公司 | 二次電池、電池モジュール、電池パック及び電力消費装置 |
| CN116154299A (zh) * | 2022-10-08 | 2023-05-23 | 厦门海辰储能科技股份有限公司 | 电池、电池包及用电设备 |
| CN115425280A (zh) * | 2022-10-09 | 2022-12-02 | 珠海冠宇电池股份有限公司 | 一种电池 |
| CN115548445B (zh) * | 2022-10-14 | 2023-06-06 | 欣旺达电动汽车电池有限公司 | 一种二次电池 |
| WO2024082110A1 (zh) * | 2022-10-17 | 2024-04-25 | 宁德时代新能源科技股份有限公司 | 二次电池以及包含其的用电装置 |
| KR102630461B1 (ko) | 2022-12-23 | 2024-01-31 | 주식회사 엘지에너지솔루션 | 리튬 이차전지용 음극 및 이의 제조방법 |
| CN116072974A (zh) * | 2023-03-07 | 2023-05-05 | 厦门海辰储能科技股份有限公司 | 一种电解液、制备方法及电池 |
| JP2026503671A (ja) * | 2023-04-18 | 2026-01-29 | 寧徳時代新能源科技股▲分▼有限公司 | 正極活物質組成物、正極シート、電池及び電力消費装置 |
| CN116482537A (zh) * | 2023-04-26 | 2023-07-25 | 厦门海辰储能科技股份有限公司 | 预测锂离子电池产气能力的方法、计算机可读存储介质 |
| CN119029307A (zh) * | 2023-05-25 | 2024-11-26 | 宁德时代新能源科技股份有限公司 | 二次电池和用电装置 |
| CN116759646B (zh) * | 2023-06-30 | 2024-09-27 | 宁德时代新能源科技股份有限公司 | 二次电池和用电装置 |
| CN119340491B (zh) * | 2023-07-18 | 2025-11-04 | 宁德时代新能源科技股份有限公司 | 锂二次电池和用电装置 |
| CN117154187B (zh) | 2023-10-30 | 2024-06-18 | 宁德时代新能源科技股份有限公司 | 电池单体、电池和用电装置 |
| CN117613356B (zh) * | 2023-11-27 | 2024-11-05 | 欣旺达动力科技股份有限公司 | 一种二次电池及用电装置 |
Family Cites Families (27)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JP2701327B2 (ja) * | 1988-06-29 | 1998-01-21 | 松下電器産業株式会社 | 非水電解液二次電池 |
| JP2934827B2 (ja) * | 1996-04-01 | 1999-08-16 | 和男 田川 | 非水系二次電池およびそのガス噴出防止法 |
| KR100603265B1 (ko) * | 1999-10-20 | 2006-07-20 | 삼성에스디아이 주식회사 | 리튬 이온 전지 및 그 제조방법 |
| EP1202373B1 (en) * | 2000-10-30 | 2012-01-18 | Denso Corporation | Nonaqueous electrolytic solution and nonaqueous secondary battery |
| FR2879826B1 (fr) * | 2004-12-17 | 2007-01-26 | Accumulateurs Fixes | Accumulateur au lithium fonctionnant a tres basse temperature |
| CN100365863C (zh) * | 2005-05-23 | 2008-01-30 | 华南师范大学 | 一种锂离子电池负极成膜功能电解液及其制备方法 |
| JP2009508302A (ja) * | 2005-09-09 | 2009-02-26 | エイ １２３ システムズ，インク． | 高い充放電率能力と小さいインピーダンス増加を有するリチウム二次電池 |
| EP1978587B1 (en) * | 2007-03-27 | 2011-06-22 | Hitachi Vehicle Energy, Ltd. | Lithium secondary battery |
| CN102362381B (zh) * | 2009-03-27 | 2015-06-03 | 三菱化学株式会社 | 非水电解质二次电池用负极材料以及使用该负极材料的非水电解质二次电池 |
| CN103413970B (zh) * | 2013-08-06 | 2016-06-22 | 朝阳光达化工有限公司 | 低温型碳酸酯锂电池电解液 |
| KR20150022656A (ko) * | 2013-08-22 | 2015-03-04 | 솔브레인 주식회사 | 전해질 및 이를 포함하는 리튬 이차 전지 |
| CN103560270B (zh) * | 2013-10-30 | 2015-11-18 | 河南师范大学 | 一种锂离子电池用电解液 |
| JP6242716B2 (ja) * | 2014-03-04 | 2017-12-06 | Ｊｘｔｇエネルギー株式会社 | リチウムイオン二次電池負極用人造黒鉛材料およびその製造方法 |
| CN105514350A (zh) * | 2014-09-25 | 2016-04-20 | 东莞新能源科技有限公司 | 锂离子电池 |
| CN104409771B (zh) * | 2014-11-12 | 2017-01-18 | 东莞市凯欣电池材料有限公司 | 一种含有腈乙基氢氟醚的电解液及一种锂二次电池 |
| CN105047996B (zh) * | 2015-05-28 | 2017-08-04 | 河南省法恩莱特新能源科技有限公司 | 一种锂离子电池低温电解液及锂离子电池 |
| CN105489857B (zh) * | 2015-12-08 | 2018-06-29 | 西安瑟福能源科技有限公司 | 一种快速充电用锂离子电池 |
| KR101990617B1 (ko) * | 2016-09-30 | 2019-06-18 | 주식회사 엘지화학 | 리튬 이차전지 |
| CN106450458A (zh) * | 2016-11-07 | 2017-02-22 | 珠海格力电器股份有限公司 | 一种电解液与一种锂离子电池 |
| US10615406B2 (en) * | 2017-03-17 | 2020-04-07 | Tdk Corporation | Negative electrode for lithium ion secondary battery and lithium ion secondary battery |
| CN107154510B (zh) * | 2017-04-06 | 2019-07-16 | 深圳清华大学研究院 | 锂离子电池电解液及锂离子电池 |
| KR102165885B1 (ko) * | 2017-11-28 | 2020-10-14 | 주식회사 엘지화학 | 음극 활물질, 이를 포함하는 음극 및 리튬 이차전지 |
| CN108807848B (zh) * | 2018-05-11 | 2019-10-08 | 宁德时代新能源科技股份有限公司 | 负极极片及含有它的二次电池 |
| CN109286020B (zh) * | 2018-08-21 | 2021-03-30 | 宁德时代新能源科技股份有限公司 | 负极极片及二次电池 |
| CN113690481B (zh) * | 2019-07-10 | 2022-08-05 | 宁德时代新能源科技股份有限公司 | 锂离子电池及包含其的用电设备 |
| CN110247119B (zh) * | 2019-07-29 | 2021-05-07 | 广州天赐高新材料股份有限公司 | 一种锂二次电池电解液、锂二次电池 |
| WO2021108995A1 (zh) * | 2019-12-03 | 2021-06-10 | 宁德时代新能源科技股份有限公司 | 二次电池、电解液以及包括该二次电池的装置 |
-
2019
- 2019-12-03 WO PCT/CN2019/122741 patent/WO2021108995A1/zh not_active Ceased
- 2019-12-03 PL PL19954946.0T patent/PL3913721T3/pl unknown
- 2019-12-03 JP JP2022512712A patent/JP7357769B2/ja active Active
- 2019-12-03 CN CN202511719858.8A patent/CN121688103A/zh active Pending
- 2019-12-03 EP EP19954946.0A patent/EP3913721B1/en active Active
- 2019-12-03 CN CN201980066194.6A patent/CN113207318A/zh active Pending
- 2019-12-03 KR KR1020227007000A patent/KR102810606B1/ko active Active
- 2019-12-03 ES ES19954946T patent/ES2934127T3/es active Active
- 2019-12-03 CN CN202511713704.8A patent/CN121688102A/zh active Pending
-
2021
- 2021-08-16 US US17/402,672 patent/US11735775B2/en active Active
-
2023
- 2023-06-13 US US18/208,898 patent/US12100813B2/en active Active
Also Published As
| Publication number | Publication date |
|---|---|
| US12100813B2 (en) | 2024-09-24 |
| EP3913721A1 (en) | 2021-11-24 |
| JP7357769B2 (ja) | 2023-10-06 |
| CN121688103A (zh) | 2026-03-17 |
| EP3913721A4 (en) | 2022-03-30 |
| JP2022545896A (ja) | 2022-11-01 |
| US20220123366A1 (en) | 2022-04-21 |
| CN113207318A (zh) | 2021-08-03 |
| EP3913721B1 (en) | 2022-11-23 |
| WO2021108995A1 (zh) | 2021-06-10 |
| CN121688102A (zh) | 2026-03-17 |
| PL3913721T3 (pl) | 2023-02-27 |
| US20230327209A1 (en) | 2023-10-12 |
| US11735775B2 (en) | 2023-08-22 |
| KR20220038494A (ko) | 2022-03-28 |
| KR102810606B1 (ko) | 2025-05-20 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| ES2934127T3 (es) | Batería secundaria, electrolito y dispositivo que contiene dicha batería secundaria | |
| ES2930048T3 (es) | Material activo negativo, método para preparar el mismo y batería secundaria, módulo de baterías, paquete de baterías y aparato relacionados | |
| ES3033682T3 (en) | Anode material, anode and electrochemical device comprising anode material | |
| ES3023945T3 (en) | Secondary battery and apparatus contained the secondary battery | |
| CN101847754B (zh) | 制备二氟磷酸盐的方法、二次电池的非水电解液和非水电解质二次电池 | |
| KR101874490B1 (ko) | 비수 전해액 이차전지 | |
| ES2936289T3 (es) | Material activo negativo, método de preparación del mismo, batería secundaria y módulo de baterías relacionado, paquete de baterías y dispositivo | |
| JP7313539B2 (ja) | 負極活性材料、その調製方法、二次電池及びその関連の電池モジュール、電池パック並びに装置 | |
| JP7261898B2 (ja) | 負極活性材料、その製造方法及びそれに関連した二次電池、電池モジュール、電池パック及び装置 | |
| US10903499B2 (en) | Nonaqueous electrolyte secondary cell | |
| US20260024822A1 (en) | Secondary battery and electric apparatus | |
| JP7301212B2 (ja) | ケイ素酸素化合物、その調製方法、及びその関連の二次電池、電池モジュール、電池パック並びに装置 | |
| JP7353458B2 (ja) | ケイ素酸素化合物、その調製方法、及びその関連の二次電池、電池モジュール、電池パック並びに装置 | |
| JP5423495B2 (ja) | 非水電解質二次電池 | |
| ES2913473T3 (es) | Compuesto de silicio-oxígeno, batería secundaria que lo usa y módulo de batería, paquete de batería y dispositivo relacionado | |
| ES2999086T3 (en) | Electrochemical device and electronic device comprising same | |
| EP4668401A1 (en) | Electrolyte solution for lithium secondary battery, secondary battery, and electric device | |
| EP4668359A1 (en) | Electrode material and preparation method therefor, battery, and electric device | |
| KR20090107794A (ko) | 리튬이온전지용 유기 전해액 및 그를 포함하는리튬이온전지 |
