一种具有粮食除杂功能的粮食输送机 Download PDFInfo
- Publication number
- CN214262685U CN214262685U CN202022921270.XU CN202022921270U CN214262685U CN 214262685 U CN214262685 U CN 214262685U CN 202022921270 U CN202022921270 U CN 202022921270U CN 214262685 U CN214262685 U CN 214262685U
- Authority
- CN
- China
- Prior art keywords
- grain
- base
- frame
- screening
- conveying
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Images
Abstract
本实用新型公开了一种具有粮食除杂功能的粮食输送机,包括筛分箱、基座和支撑架,所述基座的顶部通过震动架活动安装有筛分箱,所述筛分箱的底部固定安装有震动机,所述筛分箱内部的顶壁上固定安装有与筛网对应的吸尘斗,所述筛分箱一侧的基座上固定安装有第一输送架,所述筛分箱另一侧的基座上固定安装有第二输送架,所述基座的底部固定安装有支撑架。本实用新型通过在基座的顶部活动安装有筛分箱,能够利用第二输送架将粮食输送至筛分箱内,通过筛网对粮食进行筛分,使筛分后的粮食通过第二输送架进行输送导出,通过在筛分箱的内部固定安装有吸尘斗,利用风机使产生的扬尘杂质吸入到吸尘斗内,方便快捷。
Description
技术领域
本实用新型涉及粮食运输技术领域,具体为一种具有粮食除杂功能的粮食输送机。
背景技术
粮食输送机是皮带输送机的一种,主要用于大、中型粮食仓库的进仓作业,一般分为固定式粮食输送机和移动粮食输送机两种,通过输送机能够较为方便的输送粮食进仓或者进行散装。
现有的具有粮食输送机存在的缺陷是:
1、没有较好的除杂功能,在输送粮食的过程中不能较好的对粮食内的杂质进筛分,导致需要额外使用除杂装置进行过滤,增加了工作人员的工作强度,降低了效率;
2、在粮食输送中会产生较多的杨尘,没有较好的除尘装置,给作业人员带来较多麻烦。
实用新型内容
本实用新型的目的在于提供一种具有粮食除杂功能的粮食输送机,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种具有粮食除杂功能的粮食输送机,包括筛分箱、基座和支撑架,所述基座的顶部通过震动架活动安装有筛分箱,所述筛分箱的底部固定安装有震动机,所述筛分箱的内部固定安装有筛网,所述筛分箱内部的顶壁上固定安装有与筛网对应的吸尘斗,所述筛分箱一侧的基座上固定安装有第一输送架,所述第一输送架上通过第一传送轮传动安装有第一传送带,所述筛分箱另一侧的基座上固定安装有第二输送架,所述第二输送架上通过第二传送轮传动安装有第二传送带,所述基座的底部固定安装有支撑架,所述支撑架的顶部放置有收集箱,所述收集箱一侧的支撑架上固定安装有风机。
优选的,所述基座的正面固定安装有控制开关,吸尘斗一侧的筛分箱内部固定安装有导料板。
优选的,所述筛分箱与震动架之间通过弹簧活动安装,筛分箱与收集箱之间通过波纹管对接连通。
优选的,所述第一输送架与第二输送架底部的基座上分别固定安装有第一电机与第二电机,第一电机与第一传送轮以及第二电机与第二传送轮之间皆通过皮带轮传动机构传动安装。
优选的,所述第二输送架的顶部固定安装有与第二传送带对应的入料斗,第一输送架与第二输送架的顶部分别固定安装有第一挡板与第二挡板。
优选的,所述吸尘斗与收集箱之间通过软管对接连通,风机的吸风端与软管对接连通。
与现有技术相比,本实用新型的有益效果是:
本实用新型通过在基座的顶部活动安装有筛分箱,能够利用第二输送架将粮食输送至筛分箱内,通过震动利用筛分对粮食进行筛分,能够较为方便的将杂质筛分出,使筛分后的粮食通过第二输送架进行输送导出,提高了工作效果。
本实用新型通过在筛分箱的内部固定安装有吸尘斗,能够利用风机使筛分时产生的扬尘和较为轻细的杂质吸入到吸尘斗内,提高了除杂效果,方便快捷。
本实用新型通过在支撑架的顶部放置有收集箱,能够使筛分箱筛出的杂质通过波纹管导入到收集箱内,通过软管能够使吸尘斗吸入的杂质导入到收集箱内,能够较为方便的统一对杂质进行收集,方便作业人员进行处理。
本实用新型通过在筛分箱的内部固定安装有导料板,能够使第二输送架上的物料输送至筛分箱时,利用导料板使物料能够较为方便的落在筛网上进行筛分过滤,方便实用。
附图说明
图1为本实用新型的内部结构示意图;
图2为本实用新型的外观结构示意图;

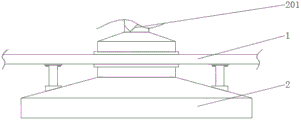

图3为本实用新型的第一局部结构示意图;
图4为本实用新型的第二局部结构示意图。
图中:1、筛分箱;101、筛网;102、导料板;103、弹簧;104、波纹管;2、吸尘斗;201、软管;3、震动机;4、第一输送架;401、第一传送带;402、第一传送轮;403、第一挡板;5、第一电机;6、基座;601、支撑架;602、震动架;603、控制开关;7、风机;8、第二输送架;801、入料斗;802、第二传送带;803、第二传送轮;804、第二挡板;9、第二电机;901、皮带轮传动机构;10、收集箱。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
在本实用新型的描述中,需要说明的是,术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。此外,术语“第一”、“第二”仅用于描述目的,而不能理解为指示或暗示相对重要性。
在本实用新型的描述中,需要说明的是,除非另有明确的规定和限定,术语“安装”、“设置有”、“连接”等,应做广义理解,例如“连接”,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-4,本实用新型提供的一种实施例:一种具有粮食除杂功能的粮食输送机,包括筛分箱1、基座6和支撑架601,基座6的顶部使用螺栓通过震动架602活动安装有筛分箱1,筛分箱1与震动架602之间通过弹簧103活动安装,筛分箱1的底部固定安装有型号为YZD-10-2震动机3,通过震动机3利用震动架602配合弹簧103可以较为方便的带动筛分箱1进行震动,筛分箱1的内部固定安装有筛网101,能够较为方便的对物料进行筛分过滤,基座6的底部固定安装有支撑架601,支撑架601的顶部放置有收集箱10,筛分箱1与收集箱10之间通过波纹管104对接连通,能够使筛网101筛分出的杂质通过波纹管104进入到收集箱10进行收集,筛分箱1内部的顶壁上使用螺栓通过固定组件固定安装有与筛网101对应的吸尘斗2,吸尘斗2与收集箱10之间通过软管201对接连通,收集箱10一侧的支撑架601上使用螺栓固定安装有型号为FT-2风机7,风机7的吸风端与软管201对接连通,能够利用风机7通过吸尘斗2将筛分箱1筛时产生的扬尘和较轻细的杂质吸入,通过软管201导入至收集箱10收集,能够使作业人员方便进行处理;
筛分箱1一侧的基座6上使用螺栓固定安装有第一输送架4,第一输送架4上通过第一传送轮402传动安装有第一传送带401,筛分箱1另一侧的基座6上使用螺栓固定安装有第二输送架8,第二输送架8上通过第二传送轮803传动安装有第二传送带802,第一输送架4与第二输送架8底部的基座6上使用螺栓分别固定安装有第一电机5与第二电机9,第一电机5与第二电机9的型号皆为YE2-112M-4,第一电机5与第一传送轮402以及第二电机9与第二传送轮803之间皆通过皮带轮传动机构901传动安装,第二输送架8的顶部使用螺栓固定安装有与第二传送带802对应的入料斗801,通过入料斗801将物料导入到第二传送带802上,利用第二电机9带动第二传送带802将物料输送至筛分箱1内进行筛分,利用筛网101将筛分后的物料导入至第一传送带401上,通过第一电机5带动第一传送带401将物料进行输送导出,方便快捷,第一输送架4与第二输送架8的顶部使用螺栓分别固定安装有第一挡板403与第二挡板804,能够防止物料发生滑落,吸尘斗2一侧的筛分箱1内部固定安装有导料板102,能够使第二传送带802上的物料输送至筛分箱1时,利用导料板102能够将物料落在筛网101上进行筛分,方便实用,基座6的正面使用螺栓固定安装有型号为DML-AG-0825-X4控制开关603,通过导线将控制开关603与震动机3、第一电机5以及第二电机9连接,方便进行操作。
工作原理:在使用该粮食除杂功能的粮食输送机时,首先将粮食通过入料斗801导入到第二传送带802上,启动型号为YE2-112M-4第二电机9带动第二传送带802将物料输送至筛分箱1内落到筛网101上,然后启动型号为YZD-10-2震动机3,带动筛分箱1震动,通过筛网101将粮食中的杂质进行筛分,使筛分出的杂质通过波纹管104进入到收集箱10内,然后启动型号为FT-2风机7,通过吸尘斗2将扬尘和较为轻细的杂质吸入,通过软管201导入到收集箱10内进行收集,方便处理,然后利用筛网101将过滤后的粮食输送到第一传送带401上,启动同样型号为YE2-112M-4的第一电机5带动第一传送带401将过滤后的物料进行输送导出,方便快捷,以上便完成该粮食除杂功能的粮食输送机的一系列操作。
对于本领域技术人员而言,显然本实用新型不限于上述示范性实施例的细节,而且在不背离本实用新型的精神或基本特征的情况下,能够以其他的具体形式实现本实用新型。因此,无论从哪一点来看,均应将实施例看作是示范性的,而且是非限制性的,本实用新型的范围由所附权利要求而不是上述说明限定,因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
Claims (6)
1.一种具有粮食除杂功能的粮食输送机,包括筛分箱(1)、基座(6)和支撑架(601),其特征在于:所述基座(6)的顶部通过震动架(602)活动安装有筛分箱(1),所述筛分箱(1)的底部固定安装有震动机(3),所述筛分箱(1)的内部固定安装有筛网(101),所述筛分箱(1)内部的顶壁上固定安装有与筛网(101)对应的吸尘斗(2),所述筛分箱(1)一侧的基座(6)上固定安装有第一输送架(4),所述第一输送架(4)上通过第一传送轮(402)传动安装有第一传送带(401),所述筛分箱(1)另一侧的基座(6)上固定安装有第二输送架(8),所述第二输送架(8)上通过第二传送轮(803)传动安装有第二传送带(802),所述基座(6)的底部固定安装有支撑架(601),所述支撑架(601)的顶部放置有收集箱(10),所述收集箱(10)一侧的支撑架(601)上固定安装有风机(7)。
2.根据权利要求1所述的一种具有粮食除杂功能的粮食输送机,其特征在于:所述基座(6)的正面固定安装有控制开关(603),吸尘斗(2)一侧的筛分箱(1)内部固定安装有导料板(102)。
3.根据权利要求1所述的一种具有粮食除杂功能的粮食输送机,其特征在于:所述筛分箱(1)与震动架(602)之间通过弹簧(103)活动安装,筛分箱(1)与收集箱(10)之间通过波纹管(104)对接连通。
4.根据权利要求1所述的一种具有粮食除杂功能的粮食输送机,其特征在于:所述第一输送架(4)与第二输送架(8)底部的基座(6)上分别固定安装有第一电机(5)与第二电机(9),第一电机(5)与第一传送轮(402)以及第二电机(9)与第二传送轮(803)之间皆通过皮带轮传动机构(901)传动安装。
5.根据权利要求1所述的一种具有粮食除杂功能的粮食输送机,其特征在于:所述第二输送架(8)的顶部固定安装有与第二传送带(802)对应的入料斗(801),第一输送架(4)与第二输送架(8)的顶部分别固定安装有第一挡板(403)与第二挡板(804)。
6.根据权利要求1所述的一种具有粮食除杂功能的粮食输送机,其特征在于:所述吸尘斗(2)与收集箱(10)之间通过软管(201)对接连通,风机(7)的吸风端与软管(201)对接连通。
