Abstract
本发明公开了一种用于电梯井现浇的整体移动式施工平台及其使用方法，所述施工平台包括脚手架支撑台；脚手架支撑台的承重板（4）的两侧面各铰连接一块侧边板（1）；承重板（4）的上方设置吊耳（6），吊耳（6）通过钢丝绳（8）连接吊具（9）；承重板（4）的两个端部各设置至少两个带伸缩机构的墩脚装置（2）；承重板（4）的下方安装至少四个行走轮（3）；侧边板（1）的悬臂侧安装安全链座（5），安全链座（5）上安装安全链；当承重板（4）两侧的侧边板（1）向上翻折叠后，施工平台的最大宽度B小于该电梯井的电梯门洞的宽度。从第三层电梯井现浇开始使用该施工平台。结构简单合理，操作方便安全，降低劳动强度，提高工作效率。
Description
技术领域
本发明涉及一种建筑行业的用于电梯井现浇的整体移动式施工平台及其使用方法。
背景技术
高层建筑都配置了电梯，电梯安装在电梯井中。在高层建筑的电梯井施工过程中，电梯井是一段一段地现浇上去的，目前现浇电梯井所采用的唯一保障措施就是脚手架。因为脚手架既是操作者的工作平台，又是安装和支撑电梯井现浇内模板的着力点。其不足之处：用来安装、固定和支撑电梯井现浇内模板的脚手架必须从底层一段一段地一直架设到顶层，架设脚手架的耗材量大，在有限的空间内拆卸脚手架费工费时。由于高层建筑施工周期长，底层积水在所难免，存在底层脚手架锈蚀严重时导致整个脚手架坍塌的安全隐患。
发明内容
本发明的目的在于克服现有技术的不足，提供一种适用性强、用途广泛的、操作使用方便的、能够节省脚手架耗材的、能够降低劳动强度提高工作效率的、具有安全保障的能够确保脚手架安全的用于电梯井现浇的整体移动式施工平台及其使用方法。
本发明的目的通过下述技术方案予以实现：
施工平台：
所述施工平台包括脚手架支撑台；所述脚手架支撑台的承重板的两个侧面各铰连接一块侧边板；所述承重板的上方设置至少四个吊耳，每个吊耳通过各自的钢丝绳连接吊具，吊具能够与起重设备的吊钩连接；所述承重板的两个端部各设置至少两个带伸缩机构的墩脚装置，墩脚装置的支撑件伸出时能够支撑在已完成现浇的电梯井壁内或者电梯井门洞的下平面上；所述承重板的下方安装至少四个行走轮；侧边板的悬臂侧安装安全链座，安全链座上安装安全链；当承重板两侧的侧边板向上翻折叠后，所述施工平台的最大宽度B小于该电梯井的电梯门洞的宽度。
所述带伸缩机构的墩脚装置主要由墩脚和联动驱动装置组成；所述墩脚呈横担结构，横担的腹部设置长腰圆孔，横担通过长腰圆孔与安装在承重板的承重梁上的销轴铰连接，且横担上设置与联动驱动装置匹配的结构。
所述带伸缩机构的墩脚装置主要由墩脚和联动驱动装置组成；所述墩脚呈带上横梁的八字型单边结构，上横梁的腹部设置长腰圆孔，上横梁通过长腰圆孔与安装在承重板的承重梁上的销轴铰连接，且横梁上设置与联动驱动装置匹配的结构。
所述联动驱动装置以两根轴为一组，轴通过轴承座安装在承重板的下方；每根轴的两端各安装一个齿轮，每根轴的中部安装四个钢丝绳轮，两根轴通过四根钢丝绳连接；每根钢丝绳的一端在一根轴的钢丝绳轮上顺时针缠绕，该钢丝绳 的另外一端在另外一根轴上对应的钢丝绳轮上逆时针缠绕；每个齿轮与对应的墩脚上设置的齿条相啮合；位于电梯井门洞的墩脚上安装推拉手柄，构成钢丝绳齿轮齿条联动构造的联动驱动装置。
所述带伸缩机构的墩脚装置主要由墩脚和自动复位机构组成；所述墩脚呈钝角三角形结构，钝角三角形的一个锐角与承重板的承重梁上的销轴铰连接。
所述自动复位机构为拉伸弹簧，拉伸弹簧安装在墩脚与承重板之间。
所述钝角三角形结构的墩脚的自由端外侧安装滚轮。
所述施工平台的方法：
从第三层电梯井现浇开始使用所述的施工平台到最后，其步骤：
（1）从现浇第二层的电梯井开始预留与施工平台的墩脚装置的支持件匹配的第一组墩脚洞，墩脚洞设置在与电梯井门洞相对的井壁上，墩脚洞的下平面与与电梯井门洞的下平面等高，墩脚洞的形状尺寸与墩脚装置的支撑件相适应；
（2）在步骤（1）后，清理已经完成现浇的电梯井，将所述施工平台通过外部吊机布置在电梯井内，将施工平台的一部分墩脚装置的支撑件伸入到墩脚洞内一定深度，施工平台的另外一部分墩脚装置伸出直接支撑在电梯井门洞的下平面上，落稳，撤离外部吊机；
（3）在施工平台的承重板的指定位置为脚手架的受力点，在受力点上架设脚手架，安全链的自由端安装在脚手架上；
（4）安装上一层的电梯井模板，电梯井模板的内模板的下方支撑在脚手架上；
（5）在完成该层的电梯井现浇和拆除电梯井模板后，外部吊机再次介入，将施工平台向上提升一段距离，让墩脚洞内的墩脚装置支撑件完全抽出，让支撑在电梯井门洞下平面的墩脚装置的支撑件完全缩回后，外部吊机将施工平台连同其上的脚手架向上提升一层，在第二组墩脚洞处停下，再次展开所有墩脚装置的支撑件，一部分墩脚装置的支撑件伸入到墩脚洞内一定深度，另外一部分墩脚装置的支撑件伸出直接支撑在电梯井门洞的下平面上，落稳，撤离外部吊机；
（6）重复执行步骤（4）和（5）直到现浇完成电梯房的底板；
（7）拆除：首先拆除电梯井模板、电梯房的底板的模板和脚手架，向上翻折承重板两侧的侧边板后，该施工平台的最大宽度B小于该电梯井的电梯门洞的宽度，外部吊机介入；外部吊机将施工平台向上提升一段距离，让墩脚洞内的墩脚装置支撑件完全抽出，让支撑在电梯井门洞下平面的墩脚装置的支撑件完全缩回后，将施工平台再次向上提升一段距离，让行走轮的下平面略高出当前电梯井门洞的下水平面，站在电梯井门洞外面的人员用缆绳将折叠后的施工平台向外拉，让施工平台前面的两个行走轮着地，外部吊车与人员配合，将另外两个行走轮也着地，将折叠后的施工平台全部拉出来，最后撤离外部吊机。
与现有技术相比，本发明具有以下优点：结构简单合理，操作使用方便，适用性强，用途广泛，不仅能够现浇电梯井，还能够现浇电梯井的机房的底板，能够降低劳动强度并提高工作效率、够确保脚手架操作人员的安全等优点。
附图说明
图1为本发明结构示意主视图；
图2为图1省略吊具后的俯视图；
图3为图1省略吊具折叠后的结构示意图；

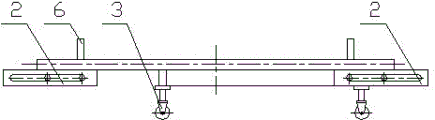

图4、5分别为一实施例省略吊具后墩脚伸出或回缩结构示意图；

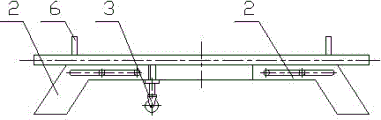

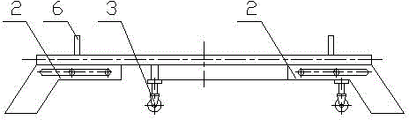

图6、7分别为一实施例省略吊具后墩脚伸出或回缩结构示意图；
图8为适用于图4-7实施例的墩脚及伸缩机构结构示意图；
图9、10分别为一实施例省略吊具后墩脚伸出或回缩结构示意图；
图11为本发明的施工平台的使用方法示意图。
图中：1-侧边板，2-墩脚装置，3-行走轮，4-承重板，5-安全链座，6-吊耳，7-止挡斜面，8-钢丝绳，9-吊具，10-墩脚，11-齿条，12-齿轮，13-钢丝绳， 14-轴承座，15-钢丝绳轮，16-轴，17-推拉手柄，18-滚轮，19-拉伸弹簧，20-墩脚洞，21-电梯井壁，22-电梯井模板，23-脚手架。
具体实施方式
下面结合附图和实施例对本发明作进一步说明：
施工平台：
所述施工平台包括脚手架支撑台；所述脚手架支撑台的承重板4的两个侧面各铰连接一块侧边板1；所述承重板4的上方设置至少四个吊耳6，每个吊耳6通过各自的钢丝绳8连接吊具9，吊具9能够与起重设备的吊钩连接；所述承重板4的两个端部各设置至少两个带伸缩机构的墩脚装置2，墩脚装置2的支撑件伸出时能够支撑在已完成现浇的电梯井壁21内或者电梯井门洞的下平面上；所述承重板4的下方安装至少四个行走轮3；侧边板1的悬臂侧安装安全链座5，安全链座5上安装安全链；当承重板4两侧的侧边板1向上翻折叠后，所述施工平台的最大宽度B小于该电梯井的电梯门洞的宽度。
所述带伸缩机构的墩脚装置2主要由墩脚10和联动驱动装置组成；所述墩脚10呈横担结构，横担的腹部设置长腰圆孔，横担通过长腰圆孔与安装在承重板4的承重梁上的销轴铰连接，且横担上设置与联动驱动装置匹配的结构。
所述带伸缩机构的墩脚装置2主要由墩脚10和联动驱动装置组成；所述墩脚10呈带上横梁的八字型单边结构，上横梁的腹部设置长腰圆孔，上横梁通过长腰圆孔与安装在承重板4的承重梁上的销轴铰连接，且横梁上设置与联动驱动装置匹配的结构。
所述联动驱动装置以两根轴16为一组，轴16通过轴承座14安装在承重板4的下方；每根轴16的两端各安装一个齿轮12，每根轴16的中部安装四个钢丝绳轮15，两根轴16通过四根钢丝绳13连接；每根钢丝绳13的一端在一根轴16的钢丝绳轮15上顺时针缠绕，该钢丝绳13 的另外一端在另外一根轴16上对应的钢丝绳轮15上逆时针缠绕；每个齿轮12与对应的墩脚10上设置的齿条11相啮合；位于电梯井门洞的墩脚10上安装推拉手柄17，构成钢丝绳齿轮齿条联动构造的联动驱动装置。
所述带伸缩机构的墩脚装置2主要由墩脚10和自动复位机构组成；所述墩脚10呈钝角三角形结构，钝角三角形的一个锐角与承重板4的承重梁上的销轴铰连接。
所述自动复位机构为拉伸弹簧19，拉伸弹簧19安装在墩脚10与承重板4之间。
所述钝角三角形结构的墩脚10的自由端外侧安装滚轮18。
所述施工平台的方法：
从第三层电梯井现浇开始使用所述的施工平台到最后，其步骤：
（1）从现浇第二层的电梯井开始预留与施工平台的墩脚装置2的支持件匹配的第一组墩脚洞20，墩脚洞20设置在与电梯井门洞相对的井壁上，墩脚洞20的下平面与与电梯井门洞的下平面等高，墩脚洞20的形状尺寸与墩脚装置2的支撑件相适应；
（2）在步骤（1）后，清理已经完成现浇的电梯井，将所述施工平台通过外部吊机布置在电梯井内，将施工平台的一部分墩脚装置2的支撑件伸入到墩脚洞20内一定深度，施工平台的另外一部分墩脚装置2伸出直接支撑在电梯井门洞的下平面上，落稳，撤离外部吊机；
（3）在施工平台的承重板4的指定位置为脚手架23的受力点，在受力点上架设脚手架23，安全链的自由端安装在脚手架23上；
（4）安装上一层的电梯井模板22，电梯井模板22的内模板的下方支撑在脚手架23上；
（5）在完成该层的电梯井现浇和拆除电梯井模板22后，外部吊机再次介入，将施工平台向上提升一段距离，让墩脚洞20内的墩脚装置2支撑件完全抽出，让支撑在电梯井门洞下平面的墩脚装置2的支撑件完全缩回后，外部吊机将施工平台连同其上的脚手架23向上提升一层，在第二组墩脚洞20处停下，再次展开所有墩脚装置2的支撑件，一部分墩脚装置2的支撑件伸入到墩脚洞20内一定深度，另外一部分墩脚装置2的支撑件伸出直接支撑在电梯井门洞的下平面上，落稳，撤离外部吊机；
（6）重复执行步骤（4）和（5）直到现浇完成电梯房的底板；
（7）拆除：首先拆除电梯井模板22、电梯房的底板的模板和脚手架23，向上翻折承重板4两侧的侧边板1后，该施工平台的最大宽度B小于该电梯井的电梯门洞的宽度，外部吊机介入；外部吊机将施工平台向上提升一段距离，让墩脚洞20内的墩脚装置2支撑件完全抽出，让支撑在电梯井门洞下平面的墩脚装置2的支撑件完全缩回后，将施工平台再次向上提升一段距离，让行走轮3的下平面略高出当前电梯井门洞的下水平面，站在电梯井门洞外面的人员用缆绳将折叠后的施工平台向外拉，让施工平台前面的两个行走轮3着地，外部吊车与人员配合，将另外两个行走轮3也着地，将折叠后的施工平台全部拉出来，最后撤离外部吊机。
吊耳6的外侧设置止挡斜面7，止挡斜面7用来控制侧边板1上翻时的角度。
四个行走轮3可以任意布置，在以下实施例中，四个行走轮3偏向电梯井门洞方向布置，以便施工平台的移出。
施工平台实施例1：
所述施工平台包括脚手架支撑台；脚手架支撑台的承重板4的两个侧面各铰连接一块侧边板1；承重板4的上方设置至少四个吊耳6，每个吊耳6通过各自的钢丝绳8连接吊具9，吊具9能够与起重设备的吊钩连接；承重板4的两个端部各设置至少两个带伸缩机构的墩脚装置2，墩脚装置2的支撑件伸出时能够支撑在已完成现浇的电梯井壁21内或者电梯井门洞的下平面上；承重板4的下方安装至少四个行走轮3；侧边板1的悬臂侧安装安全链座5，安全链座5上安装安全链；当承重板4两侧的侧边板1向上翻折叠后，所述施工平台的最大宽度B小于该电梯井的电梯门洞的宽度。在本实施例中，墩脚装置2及其伸缩机构采用公知技术设计制作，不一定是同步的。如通过各自的手柄控制，通过钢丝绳牵引等。
施工平台实施例2：
参见附图4、5，与施工平台实施例1基本相同，不同的是：带伸缩机构的墩脚装置2主要由墩脚10和联动驱动装置组成；墩脚10呈横担结构，横担的腹部设置长腰圆孔，横担通过长腰圆孔与安装在承重板4的承重梁上的销轴铰连接，且横担上设置与联动驱动装置匹配的结构。
施工平台实施例3：
参见附图6、7，与施工平台实施例1基本相同，不同的是：带伸缩机构的墩脚装置2主要由墩脚10和联动驱动装置组成；墩脚10呈带上横梁的八字型单边结构，上横梁的腹部设置长腰圆孔，上横梁通过长腰圆孔与安装在承重板4的承重梁上的销轴铰连接，且横梁上设置与联动驱动装置匹配的结构。
施工平台实施例4、5：
参见附图8，分别与施工平台实施例2、3基本相同，不同的是：联动驱动装置以两根轴16为一组，轴16通过轴承座14安装承重板4的下方；每根轴16的两端各安装一个齿轮12，每根轴16的的中部安装四个钢丝绳轮15，两根轴16通过四根钢丝绳13连接；每根钢丝绳13的一端在一根轴16的钢丝绳轮15上顺时针缠绕，该钢丝绳13 的另外一端在另外一根轴16上对应的钢丝绳轮15上逆时针缠绕；每个齿轮12与对应的墩脚10上设置的齿条11相啮合；位于电梯井门洞的墩脚10上安装推拉手柄17，构成钢丝绳齿轮齿条联动构造的联动驱动装置。
施工平台实施例6：
参见附图9、10，与施工平台实施例1基本相同，不同的是：带伸缩机构的墩脚装置2主要由墩脚10和自动复位机构组成；墩脚10呈钝角三角形结构，钝角三角形的一个锐角与承重板4的承重梁上的销轴铰连接。自动复位机构采用公知技术设计制作，如配种机构。
施工平台实施例7：
在施工平台实施例6的基础上，自动复位机构为拉伸弹簧19，拉伸弹簧19安装在墩脚10与承重板4之间。
施工平台实施例8、9：
分别与施工平台实施例6、7的基础上，钝角三角形结构的墩脚10的自由端外侧安装滚轮18。可以将滑动摩擦变为滚动摩擦。
施工平台使用方法的实施例：
参照附图11。从第三层电梯井现浇开始使用所述的施工平台到最后，其步骤：
（1）从现浇第二层的电梯井开始预留与施工平台的墩脚装置2的支持件匹配的第一组墩脚洞20，墩脚洞20设置在与电梯井门洞相对的井壁上，墩脚洞20的下平面与与电梯井门洞的下平面等高，墩脚洞20的形状尺寸与墩脚装置2的支撑件相适应；
（2）在步骤（1）后，清理已经完成现浇的电梯井，将所述施工平台通过外部吊机布置在电梯井内，将施工平台的一部分墩脚装置2的支撑件伸入到墩脚洞20内一定深度，施工平台的另外一部分墩脚装置2伸出直接支撑在电梯井门洞的下平面上，落稳，撤离外部吊机；
（3）在施工平台的承重板4的指定位置为脚手架23的受力点，在受力点上架设脚手架23，安全链的自由端安装在脚手架23上；
（4）安装上一层的电梯井模板22，电梯井模板22的内模板的下方支撑在脚手架23上；
（5）在完成该层的电梯井现浇和拆除电梯井模板22后，外部吊机再次介入，将施工平台向上提升一段距离，让墩脚洞20内的墩脚装置2支撑件完全抽出，让支撑在电梯井门洞下平面的墩脚装置2的支撑件完全缩回后，外部吊机将施工平台连同其上的脚手架23向上提升一层，在第二组墩脚洞20处停下，再次展开所有墩脚装置2的支撑件，一部分墩脚装置2的支撑件伸入到墩脚洞20内一定深度，另外一部分墩脚装置2的支撑件伸出直接支撑在电梯井门洞的下平面上，落稳，撤离外部吊机；
（6）重复执行步骤（4）和（5）直到现浇电梯房的底板；
（7）拆除：首先拆除电梯井模板22、电梯房的底板的模板和脚手架23，向上翻折承重板4两侧的侧边板1后，该施工平台的最大宽度B小于该电梯井的电梯门洞的宽度，外部吊机介入；外部吊机将施工平台向上提升一段距离，让墩脚洞20内的墩脚装置2支撑件完全抽出，让支撑在电梯井门洞下平面的墩脚装置2的支撑件完全缩回后，将施工平台再次向上提升一段距离，让行走轮3的下平面略高出当前电梯井门洞的下水平面，站在电梯井门洞外面的人员用缆绳将折叠后的施工平台向外拉，让施工平台前面的两个行走轮3着地，外部吊车与人员配合，将另外两个行走轮3也着地，将折叠后的施工平台的全部拉出来，最后撤离外部吊机。
Claims (8)
1.一种用于电梯井现浇的整体移动式施工平台，所述施工平台包括脚手架支撑台；其特征在于：所述脚手架支撑台的承重板（4）的两个侧面各铰连接一块侧边板（1）；所述承重板（4）的上方设置至少四个吊耳（6），每个吊耳（6）通过各自的钢丝绳（8）连接吊具（9），吊具（9）能够与起重设备的吊钩连接；所述承重板（4）的两个端部各设置至少两个带伸缩机构的墩脚装置（2），墩脚装置（2）的支撑件伸出时能够支撑在已完成现浇的电梯井壁（21）内或者电梯井门洞的下平面上；所述承重板（4）的下方安装至少四个行走轮（3）；侧边板（1）的悬臂侧安装安全链座（5），安全链座（5）上安装安全链；当承重板（4）两侧的侧边板（1）向上翻折叠后，所述施工平台的最大宽度B小于该电梯井的电梯门洞的宽度。
2.根据权利要求1所述的施工平台，其特征在于：所述带伸缩机构的墩脚装置（2）主要由墩脚（10）和联动驱动装置组成；所述墩脚（10）呈横担结构，横担的腹部设置长腰圆孔，横担通过长腰圆孔与安装在承重板（4）的承重梁上的销轴铰连接，且横担上设置与联动驱动装置匹配的结构。
3.根据权利要求1所述的施工平台，其特征在于：所述带伸缩机构的墩脚装置（2）主要由墩脚(10)和联动驱动装置组成；所述墩脚(10)呈带上横梁的八字型单边结构，上横梁的腹部设置长腰圆孔，上横梁通过长腰圆孔与安装在承重板（4）的承重梁上的销轴铰连接，且横梁上设置与联动驱动装置匹配的结构。
4.根据权利要求2或3所述的施工平台，其特征在于：所述联动驱动装置以两根轴(16)为一组，轴(16)通过轴承座（14）安装在承重板（4）的下方；每根轴(16)的两端各安装一个齿轮(12)，每根轴(16)的中部安装四个钢丝绳轮(15)，两根轴(16)通过四根钢丝绳(13)连接；每根钢丝绳（13）的一端在一根轴（16）的钢丝绳轮(15)上顺时针缠绕，该钢丝绳(13) 的另外一端在另外一根轴（16）上对应的钢丝绳轮(15)上逆时针缠绕；每个齿轮（12）与对应的墩脚（10）上设置的齿条（11）相啮合；位于电梯井门洞的墩脚(10)上安装推拉手柄（17），构成钢丝绳齿轮齿条联动构造的联动驱动装置。
5.根据权利要求1所述的施工平台，其特征在于：所述带伸缩机构的墩脚装置（2）主要由墩脚（10）和自动复位机构组成；所述墩脚（10）呈钝角三角形结构，钝角三角形的一个锐角与承重板（4）的承重梁上的销轴铰连接。
6.根据权利要求5所述的施工平台，其特征在于：所述自动复位机构为拉伸弹簧（19），拉伸弹簧（19）安装在墩脚（10）与承重板（4）之间。
7.根据权利要求5或6所述的施工平台，其特征在于：所述钝角三角形结构的墩脚（10）的自由端外侧安装滚轮（18）。
8.一种使用权利要求1-7所述施工平台的方法，其特征在于：从第三层电梯井现浇开始使用所述的施工平台到最后，其步骤：
（1）从现浇第二层的电梯井开始预留与施工平台的墩脚装置（2）的支持件匹配的第一组墩脚洞(20)，墩脚洞(20)设置在与电梯井门洞相对的井壁上，墩脚洞(20)的下平面与与电梯井门洞的下平面等高，墩脚洞(20)的形状尺寸与墩脚装置（2）的支撑件相适应；
（2）在步骤（1）后，清理已经完成现浇的电梯井，将所述施工平台通过外部吊机布置在电梯井内，将施工平台的一部分墩脚装置（2）的支撑件伸入到墩脚洞(20)内一定深度，施工平台的另外一部分墩脚装置（2）伸出直接支撑在电梯井门洞的下平面上，落稳，撤离外部吊机；
（3）在施工平台的承重板（4）的指定位置为脚手架（23）的受力点，在受力点上架设脚手架（23），安全链的自由端安装在脚手架（23）上；
（4）安装上一层的电梯井模板（22），电梯井模板（22）的内模板的下方支撑在脚手架（23）上；
（5）在完成该层的电梯井现浇和拆除电梯井模板（22）后，外部吊机再次介入，将施工平台向上提升一段距离，让墩脚洞(20)内的墩脚装置（2）支撑件完全抽出，让支撑在电梯井门洞下平面的墩脚装置（2）的支撑件完全缩回后，外部吊机将施工平台连同其上的脚手架（23）向上提升一层，在第二组墩脚洞(20)处停下，再次展开所有墩脚装置（2）的支撑件，一部分墩脚装置（2）的支撑件伸入到墩脚洞(20)内一定深度，另外一部分墩脚装置（2）的支撑件伸出直接支撑在电梯井门洞的下平面上，落稳，撤离外部吊机；
（6）重复执行步骤（4）和（5）直到现浇完成电梯房的底板；
（7）拆除：首先拆除电梯井模板（22）、电梯房的底板的模板和脚手架（23），向上翻折承重板（4）两侧的侧边板（1）后，该施工平台的最大宽度B小于该电梯井的电梯门洞的宽度，外部吊机介入；外部吊机将施工平台向上提升一段距离，让墩脚洞(20)内的墩脚装置（2）支撑件完全抽出，让支撑在电梯井门洞下平面的墩脚装置（2）的支撑件完全缩回后，将施工平台再次向上提升一段距离，让行走轮（3）的下平面略高出当前电梯井门洞的下水平面，站在电梯井门洞外面的人员用缆绳将折叠后的施工平台向外拉，让施工平台前面的两个行走轮（3）着地，外部吊车与人员配合，将另外两个行走轮（3）也着地，将折叠后的施工平台全部拉出来，最后撤离外部吊机。
