WO2020039908A1 - 生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法 - Google Patents

生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法 Download PDF

Info

Publication number
WO2020039908A1
WO2020039908A1 PCT/JP2019/030708 JP2019030708W WO2020039908A1 WO 2020039908 A1 WO2020039908 A1 WO 2020039908A1 JP 2019030708 W JP2019030708 W JP 2019030708W WO 2020039908 A1 WO2020039908 A1 WO 2020039908A1
Authority
WO
WIPO (PCT)
Prior art keywords
concrete
ready
hardening
mixed
hardened
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2019/030708
Other languages
English (en)
French (fr)
Inventor
大樹 島崎
悠太 藏本
泰一郎 森
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Denka Co Ltd
Original Assignee
Denka Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Denka Co Ltd filed Critical Denka Co Ltd
Priority to CN201980054389.9A priority Critical patent/CN112601726A/zh
Priority to JP2020538280A priority patent/JP7319984B2/ja
Priority to SG11202101322XA priority patent/SG11202101322XA/en
Publication of WO2020039908A1 publication Critical patent/WO2020039908A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B28—WORKING CEMENT, CLAY, OR STONE
    • B28C—PREPARING CLAY; PRODUCING MIXTURES CONTAINING CLAY OR CEMENTITIOUS MATERIAL, e.g. PLASTER
    • B28C7/00—Controlling the operation of apparatus for producing mixtures of clay or cement with other substances; Supplying or proportioning the ingredients for mixing clay or cement with other substances; Discharging the mixture
    • B28C7/04—Supplying or proportioning the ingredients
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B22/00—Use of inorganic materials as active ingredients for mortars, concrete or artificial stone, e.g. accelerators or shrinkage compensating agents
    • C04B22/08—Acids or salts thereof
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B22/00—Use of inorganic materials as active ingredients for mortars, concrete or artificial stone, e.g. accelerators or shrinkage compensating agents
    • C04B22/08—Acids or salts thereof
    • C04B22/10—Acids or salts thereof containing carbon in the anion, e.g. carbonates
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B22/00—Use of inorganic materials as active ingredients for mortars, concrete or artificial stone, e.g. accelerators or shrinkage compensating agents
    • C04B22/08—Acids or salts thereof
    • C04B22/14—Acids or salts thereof containing sulfur in the anion, e.g. sulfides
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B24/00—Use of organic materials as active ingredients for mortars, concrete or artificial stone, e.g. plasticisers
    • C04B24/04—Carboxylic acids; Salts, anhydrides or esters thereof
    • C04B24/06—Carboxylic acids; Salts, anhydrides or esters thereof containing hydroxy groups
    • C—CHEMISTRY; METALLURGY
    • C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
    • C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
    • C04B28/00—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements
    • C04B28/02—Compositions of mortars, concrete or artificial stone, containing inorganic binders or the reaction product of an inorganic and an organic binder, e.g. polycarboxylate cements containing hydraulic cements other than calcium sulfates

Definitions

  • the present invention relates to a hardening agent for ready-mixed concrete shipping-type fast-hardened concrete, a ready-mixed concrete shipping-type quick-hardening concrete material, a ready-mixed concrete shipping-type rapid-hardening concrete composition, and a method for preparing the same.
  • the pot life is also an important performance requirement for rapid hardened concrete.
  • a ready-mixed concrete plant is used to manufacture ready-mixed concrete, transported to the construction site, and considering the time required for construction and the washing time of the agitator car, which is a ready-mixed concrete carrier, it is necessary to secure a minimum pot life of at least 120 minutes, preferably 180 minutes. desirable.
  • securing a long pot life delays the hardening time, so that it is not possible to satisfy the required strength in a short age. For this reason, it has been difficult for the conventional technology to satisfy the required strength at the early age while securing a sufficient pot life.
  • hard concrete is actually prepared at construction sites.
  • 0.1 in ⁇ 0.2m 3 about mixer kneading a sudden hard concrete is doing the preparation and pouring of sudden hard concrete in the human wave tactics.
  • this method a lot of manpower is required, the number of steps is increased, the cost is high, and the volume of the rapidly hardened concrete that can be supplied is limited.
  • rapid hardened concrete is continuously supplied using a concrete mobile vehicle.
  • fine aggregates and coarse aggregates whose moisture has been controlled to a constant level are packed in a flexible container pack and transported to the site or hardened rapidly.
  • Patent Documents 4 to 8 disclose quick-setting concrete in which quick-hardening concrete is shipped from a ready-mixed concrete plant, and upon arrival at a construction site, a quick-setting agent is added.
  • Patent Documents 9 to 11 disclose quick setting concrete in which a setting retarder and calcium hydroxide are added to ready-mixed concrete together with ⁇ -naphthalenesulfonic acid, and the setting agent is added after arriving at a construction site.
  • Patent Documents 12 and 13 disclose that a setting retarder composed of oxycarboxylic acid or a salt thereof and lithium carbonate is added at the time of kneading or immediately after kneading of a base concrete, and CaO.Al 2 O 3 is added to the kneaded base concrete.
  • a method for producing fast-hardening concrete which comprises adding a fast-hardening material mainly composed of crystals at the time of construction.
  • Patent Documents 1 to 3 Even if only the conventional hardened material technology of Patent Documents 1 to 3 was utilized, it was not possible to prepare hardened concrete that could be shipped from ready-mixed concrete. That is, the conventional hardened concrete uses a hardened material and a retarder in addition to Portland cement, and when the strength development at short age is required, the pot life is set to 60 hours. Must be set within minutes. And in this case, shipment from a raw conplant was not practically possible. Conversely, when a large amount of retarder is added to set the pot life to 120 minutes or more in order to realize shipment from the ready-mixed plant, it is impossible to develop strength in a short age.
  • the minimum pot life is 120 minutes or more, and even more when the traffic volume is large or the transport distance is long, the pot life is 180 minutes or more. It is desirable to secure The reason why rapid hardened concrete shipped from ready-mixed concrete has not been realized is that there is a technical trade-off between securing a long pot life and developing short-time strength. Is extremely difficult.
  • Patent Documents 4 to 8 are used in a tunnel prelining method, in which an alkali aluminate, aluminum sulfate, sodium silicate, or the like is used as a quick-setting agent. Work time could not be secured.
  • the quality standard of quick-setting materials is defined in the shotcrete guideline (draft) as a definition of quick-setting agent. According to this, the first set time is set within 5 minutes and the last set time is set within 15 minutes. That is, if a quick-setting agent is used, a pot life of 15 minutes or more cannot be secured.
  • Patent Documents 9 to 11 also use a quick-setting agent, a pot life of 15 minutes or more cannot be secured after the addition of the quick-setting agent.
  • the present inventors in order to solve the above problems, as a result of various efforts, as a concrete prepared by combining a specific hardened wood and a specific sleep agent in a ready-mixed plant, after transport to the site, It was found that by adding and mixing a specific hardening agent, it was possible to prepare a rapidly hardened concrete excellent in initial strength development even in a low-temperature environment while securing a sufficient pot life, and completed the present invention.
  • the present invention is as follows.
  • a hardening agent-free composition obtained by adding the hardening agent to the composition at a temperature of 5 ° C. without adding the hardening agent at a liquid phase obtained by solid-liquid separation of the obtained hardening agent-containing composition
  • a hardener for ready-mixed concrete shipping hard concrete which is 1.1 times or more the aluminum ion concentration in the liquid phase obtained by subjecting the material to solid-liquid separation.
  • a material 2 including a material A containing cement, a hardened material, and a sleep aid, and a material B containing a hardener for ready-mixed ready-to-convey type hardened concrete according to any of [1] to [5].
  • Material type ready-mixed concrete shipping type hard concrete material [7] Material A containing cement, a hardened material, and a sleep aid, and material B containing the hardener for ready-mixed concrete shipping-type hardened concrete according to any of [1] to [5] are added and mixed.
  • a ready-mixed concrete shipping-type rapid hardening concrete composition are added and mixed.
  • the calcium aluminate compound comprises CaO-Al 2 O 3 -SiO 2 based compound, in amorphous Shitsudo of the CaO-Al 2 O 3 -SiO 2 based compound at least 70%, and, SiO 2.
  • the kneading step at least the volume of the base concrete containing the cement, the quick-hardening material, the sleep agent, the aggregate, and the kneading water is set to 40% or more of the inner volume of the kneading container.
  • the type and mixing amount of the ready-mixed concrete shipping hardening agent for rapid hardening concrete are determined so that the pot life after mixing with the ready-mixed shipping hardening concrete is 15 minutes or more [12]. Or the method for preparing ready-mixed concrete quick-hardening concrete according to [13].
  • the ready-mixed shipping quick-hardened concrete composition which is excellent in the initial strength development even in a low temperature environment can be provided while securing a sufficient pot life.
  • a hardening agent for ready-mixed shipping quick-hardened concrete which can exert the effect of the ready-mixed shipping-type rapid-hardened concrete composition favorably.
  • a method for preparing the ready-mixed shipping quick-hardened concrete composition for producing the ready-mixed shipping quick-hardened concrete composition is suitably used particularly in the field of civil engineering and construction.
  • composition is a generic term for a cement composition, a mortar composition, and a concrete composition.
  • Ready-mixed concrete shipping type hardening agent for quick-hardened concrete Ready-mixed shipping quick-setting concrete hardening agent is a composition containing cement, a quick-hardening material, and a sleep-inducing agent Liquid phase obtained by solid-liquid separation of a hardener-containing composition obtained 30 minutes after the addition of the hardener to the composition at 5 ° C. In the liquid phase obtained by solid-liquid separation of the hardener-free composition obtained without adding the above hardener to the composition under the condition of an aluminum ion concentration (X 5 ° C. ) of 5 ° C.
  • It is a ready-mixed concrete hardening agent for rapid hardened concrete that is 1.1 times (X5 ° C / Y5 ° C 1.1) or more the aluminum ion concentration (Y5 ° C ).
  • the composition containing the hardener and the composition not containing the hardener are the same except for the presence or absence of the hardener. Further, in such a case, the amount of the hardening agent to be added is preferably about 0.5 to 7 parts by mass with respect to the total of 100 parts by mass of the cement and the rapid hardening material.
  • X 5 ° C./Y 5 ° C. means the elution rate of aluminum ions which greatly contributes to the improvement of the initial strength.
  • the fact that the rate is large means that aluminum ions can be present in a relatively large amount in the early stage, Ettringite generation is excellent, and strength developability can be easily obtained. Therefore, when X 5 ° C./Y 5 ° C. is less than 1.1, it is difficult to obtain initial strength development in a low-temperature environment of 5 ° C., and it is difficult to prepare a ready-mixed shipping-type rapid hardened concrete composition. Become. X 5 ° C./Y 5 ° C. is preferably 1.2 to 4.0.
  • the aluminum ion concentration in the liquid phase can be measured by inductively coupled plasma emission spectroscopy (ICP-AES) or the like, and X 5 ° C./Y 5 ° C. is calculated from the measured value.
  • ICP-AES inductively coupled plasma emission spectroscopy
  • X 5 ° C./Y 5 ° C. is calculated from the measured value.
  • a component that promotes the production of ettringite for example, a calcium aluminate compound may be added, and gypsum or the like may be generated from the long-term strength development. What is necessary is just to make it contain in a hardener.
  • X 20 ° C./Y 20 ° C. is 1.2 times or more, the initial ettringite generation is excellent, and the strength can be easily obtained.
  • X 5 ° C./X 20 ° C. is preferably 0.65 or more, and more preferably 0.75 or more.
  • the upper limit is actually one.
  • X5 ° C / X20 ° C is 0.65 or more, the hardening agent for ready-mixed concrete shipping-type hardening concrete can be exhibited at low and high temperatures without variation, and therefore, the working temperature is hardly considered.
  • the ready-mixed shipping quick-hardening concrete hardening agent is a hardened concrete (a hydration agent) obtained by adding a large amount of a sleep agent described below and sleeping. It means a material that recalls the hydration hardening of concrete (hardening has almost stopped). Specific examples thereof include a calcium aluminate compound.
  • the “prepared ready-mixed concrete ready-to-cure concrete” referred to in the present embodiment means that ready-mixed concrete (ready-mixed concrete) is kneaded at a ready-mixed concrete plant or a ready-mixed concrete plant, and then conveyed by an agitator car to a civil engineering work site or a construction site.
  • Etc. is concrete that is shipped to construction sites and hardens relatively quickly after driving work.
  • the minimum pot life is 120 minutes or more from shipping to the completion of work due to the transport time. If the transport distance is long, a pot life of 180 minutes or more is secured. It is desired to do.
  • the present embodiment is used specifically for such a use.
  • agitator truck is a truck equipped with a mixing drum (container for mixing) on the loading platform that can transport ready-mixed concrete while stirring it, and there is no significant difference in its function.
  • a maximum loading capacity of 2 to 11t class which are used depending on the application.
  • the 300 ⁇ m sieve residue is preferably 5% or less, and the 100 ⁇ m sieve residue is preferably 10% or less.
  • the hardening agent according to the present invention preferably contains a calcium aluminate compound.
  • the calcium aluminate-based compound is used also for a rapid hardening material described later, but the calcium aluminate-based compound applied to the hardening agent has a CaO / Al 2 O 3 molar ratio of 0.5 to 2.4. Those in the range are preferred.
  • the CaO / Al 2 O 3 molar ratio is 0.5 or more, the effect of improving the temperature dependency can be sufficiently exhibited, and when the CaO / Al 2 O 3 molar ratio is 2.4 or less, a hardening agent is used in the slurry. In this case, rapid hardening can be suppressed.
  • a range of 0.5 to 1.2 is more preferable, and a range of 0.75 to 1.0 is more preferable.
  • those having a range of 1.2 to 2.4 are more preferable, and those having a range of 1.25 to 2.3 are still more preferable.
  • the content of CaO is preferably 30 to 60% by mass
  • the content of Al 2 O 3 is preferably 30 to 60% by mass
  • the content of SiO 2 is preferably 1 to 18% by mass
  • the content of CaO is 40 to 50% by mass.
  • Al 2 O 3 is in the range of 40 to 50% by mass
  • SiO 2 is in the range of 3 to 10% by mass.
  • calcium aluminate-based compounds are roughly classified into amorphous calcium aluminate-based compounds and crystalline calcium aluminate-based compounds, but the use of amorphous calcium aluminate-based compounds is preferred from the viewpoint of developing long-term strength.
  • the preferable degree of amorphousness is 70% or more, and more preferably 80% or more. The method for measuring the degree of amorphousness will be described later.
  • the calcium aluminate-based compound in the hardener for ready-mixed concrete for rapid hardening concrete is preferably at least 70%, more preferably at least 80%, from the viewpoint of exhibiting the effect efficiently.
  • the presence of a substance (other component) other than the above-described hardener can also enhance the dispersibility of the hardener or promote the effect of the hardener, and impair the effects of the present invention. If not, it can be contained in a range of 30% or less.
  • the hardening agent according to the present invention preferably further contains gypsum, and more preferably a calcium aluminate-based compound and gypsum, in any of the above-mentioned components.
  • the gypsum to be used may be any of anhydrous gypsum, hemihydrate gypsum and dihydrate gypsum. Further, natural gypsum, chemical gypsum such as gypsum by-produced by phosphoric acid, gypsum excreted by gypsum, and gypsum by-produced by hydrofluoric acid, or gypsum obtained by heat-treating these may also be used.
  • anhydrous gypsum and / or hemihydrate gypsum are preferred in terms of strength development, but anhydrous gypsum is preferably selected from the viewpoint of cost, and type II anhydrous gypsum and / or natural anhydrous gypsum are preferred.
  • the particle size of gypsum is preferably from 3000 cm 2 / g or more in Blaine value, more preferably 4000 ⁇ 7000cm 2 / g. When it is 3,000 cm 2 / g or more, the initial strength can be sufficiently exhibited.
  • the amount of gypsum used is preferably 10 to 200 parts, more preferably 15 to 150 parts, and even more preferably 90 to 130 parts with respect to 100 parts of a hardening agent (preferably a calcium aluminate compound). Within these ranges, long-term strength development and durability can be improved.
  • the amount of the hardening agent for ready-mixed concrete quick-hardened concrete is not particularly limited, but is preferably 0.5 to 7 parts with respect to a total of 100 parts of cement and quick-hardening material described below. -5 parts is more preferred. When the amount is 0.5 to 7 parts, the strength can be sufficiently developed in a short-term age, and the pot life can be secured.
  • the hardening agent may be slurried and added to various types of base concrete. In this case, it is desirable from the viewpoint of strength development to apply a part of the mixing water from the concrete mixture to the slurry of the hardening agent and subtract the water from the base concrete.
  • Ready-mixed concrete shipping-type fast-hardened concrete material and ready-mixed concrete shipping-type quick-hardened concrete composition An embodiment of the ready-mixed concrete shipping-type quick-hardened concrete material according to the present invention includes an A material containing cement, a quick-hardening material, and a sleep aid, A two-component ready-mixed concrete shipping-type rapid hardening concrete material including the above-described ready-mixed concrete shipping-type hardening material for hard concrete. And the embodiment concerning the ready-mixed concrete quick-hardening concrete composition of the present invention is obtained by adding and mixing the material B with the material A.
  • the ready-mixed plant it is necessary to add and mix the quick-hardening material and the sleep agent to the cement in advance, and it is necessary to add and mix the hardening agent after transporting it to the site. If the hardening agent is mixed in advance in a ready-mix plant, the pot life cannot be ensured. Further, when both the hardened material and the hardening agent are added at the ready-mixed concrete factory, the pot life becomes extremely short, and the concrete must be discarded during transportation.
  • the pot life after the addition of the hardened material is extremely shortened to 10 minutes or less, and construction is not possible.
  • the pot life is shortened, the compressive strength becomes low, the wear resistance tends to deteriorate, and the drum volume of the agitator is reduced by 30%. Can be transported only to the extent.
  • the timing of adding the hardened material and the hardening agent is extremely important.
  • concretely by using a two-material type including the material A including cement, a hardened material, and a sleep-inducing agent, and the material B including a hardening agent for ready-mixed concrete shipping-type hardened concrete, Can be used as the ready-mixed concrete-hardened concrete composition of the present embodiment by separately transporting the materials A and B from the ready-mixed plant to the construction site and mixing them at the construction site.
  • a two-material type including the material A including cement, a hardened material, and a sleep-inducing agent, and the material B including a hardening agent for ready-mixed concrete shipping-type hardened concrete
  • cement in the present embodiment is not particularly limited, but includes, for example, various kinds of Portland cement, blast furnace slag, fly ash of normal, fast strength, moderate heat and low heat defined by Japanese Industrial Standards (JIS). , Various mixed cements containing silica, municipal waste incineration ash and sewage sludge incineration ash produced as environmentally friendly cement (eco-cement), limestone powder not specified in Japanese Industrial Standards (JIS) All cements such as filler cement, sulfoaluminate cement, and alumina cement mixed with blast furnace slow-cooled slag fine powder and the like are included. In addition, there are cements specified by EN197-2000 overseas and all cements specified by Chinese GB standards. One or more of these cements can be used.
  • gypsum dihydrate are also mixed (a part of this may change to hemihydrate gypsum).
  • the corresponding cement include, for example, Japanese cement, and early cement and ordinary cement.
  • PII52.5 and PII42.5 can be cited as examples of Chinese cement.
  • the hardened material of the present embodiment preferably contains a calcium aluminate compound and gypsum.
  • the calcium aluminate-based compound is a general term for compounds mainly composed of CaO and Al 2 O 3 , and is not particularly limited. Specific examples, CaO ⁇ Al 2 O 3, 12CaO ⁇ 7Al 2 O 3, 11CaO ⁇ 7Al 2 O 3 ⁇ CaF 2, 3CaO ⁇ Al 2 O 3, 3CaO ⁇ 3Al 2 O 3 ⁇ CaSO 4, further, CaO And an amorphous substance mainly composed of Al 2 O 3 (for example, CaO—Al 2 O 3 —SiO 2 -based compound).
  • sulfoaluminate cement and the alumina cement specified in Chinese GB20472-2006 are themselves hardened cements, they are used without adding a hardened material depending on the required initial strength development. be able to.
  • general industrial raw materials include impurities such as SiO 2 , MgO, Fe 2 O 3 , TiO 2 , K 2 O, and Na 2 O. These impurities are non-calcium aluminate-based compounds. There is also a surface that promotes crystallization, and the total amount thereof may be in the range of 20% or less. Above all, the presence of SiO 2 is preferable, and it can be contained in the range of 1 to 18% for the purpose of obtaining amorphous calcium aluminate.
  • the hardened material includes a CaO—Al 2 O 3 —SiO 2 compound and gypsum, and the CaO—Al 2 O 3 —SiO 2 compound has an amorphous degree of 70% or more, and , SiO 2 is preferably in the range of 1 to 18% by mass.
  • the pot life before the addition of the hardening agent can be sufficiently secured, and the initial strength development after the addition of the hardening agent can be improved.
  • the CaO—Al 2 O 3 —SiO 2 -based compound has an amorphous degree of 80% or more and SiO 2 in a range of 2 to 13% by mass.
  • the calcium aluminate-based compound is preferably adjusted to have a Blaine specific surface area of 4000 to 9000 cm 2 / g, more preferably 5000 to 8000 cm 2 / g, by a pulverizing treatment.
  • a Blaine specific surface area 4000 to 9000 cm 2 / g, more preferably 5000 to 8000 cm 2 / g.
  • the hardened material of the present embodiment is preferably adjusted to have a Blaine specific surface area of 4000 to 9000 cm 2 / g, more preferably 5000 to 8000 cm 2 / g, by a pulverizing treatment.
  • a Blaine specific surface area 4000 to 9000 cm 2 / g, more preferably 5000 to 8000 cm 2 / g.
  • the amount of the hardened material used is preferably from 10 to 35 parts, more preferably from 15 to 30 parts, even more preferably from 20 to 25 parts, out of 100 parts in total of the cement and the hardened material.
  • the content is 10 to 35 parts, good initial strength can be easily obtained, and the long-term strength does not easily decrease.
  • the sleeping pill used in the present embodiment has a function of causing the hard concrete to be shipped from the ready-mixed concrete to sleep (substantially stops hydration hardening). This avoids sudden hardening troubles.
  • the somnol include oxycarboxylic acid, or a salt thereof, or a combination thereof with an alkali metal carbonate, a saccharide, boric acid, and the like. It is preferable to use an oxycarboxylic acid and an alkali metal carbonate in combination from the aspect that the effect of making the rapidly hardened concrete sleep is large and that the strength development after adding a hardening agent is good. However, it is preferable to select an alkali metal carbonate other than lithium as the alkali metal carbonate. It is necessary to ensure a sufficient pot life of the base concrete, and to maintain a certain pot life even after the addition of a hardening agent, and to improve the strength development. Application is not preferred.
  • the sleeping agent preferably contains oxycarboxylic acid or a mixture of an alkali metal carbonate and oxycarboxylic acid other than lithium, and more preferably contains a mixture of an alkali metal carbonate and oxycarboxylic acid other than lithium.
  • the mixing ratio of the alkali metal carbonate other than lithium to the oxycarboxylic acid is preferably 10/90 to 90/10, and more preferably 20/80 to 80/20. Is more preferable.
  • Examples of the hydroxycarboxylic acid or a salt thereof include citric acid, gluconic acid, tartaric acid, and malic acid, and examples of the salt include a sodium salt, a potassium salt, a calcium salt, and a magnesium salt. One or more of these may be used in combination.
  • the amount of the sleeping agent used is preferably 0.3 to 5 parts, more preferably 0.3 to 4.5 parts, based on 100 parts in total of cement and hardwood.
  • the amount is 0.3 to 5 parts, it becomes easy to secure sufficient operation time in addition to the transportation time to the site.
  • a hardening agent is added, hydration hardening is easily induced again.
  • any of anhydrous, hemihydrate and dihydrate gypsum can be used.
  • anhydrous gypsum and / or hemihydrate gypsum are preferred from the viewpoint of strength development, but anhydrous gypsum is preferably selected from the viewpoint of cost, and type II anhydrous gypsum and / or natural anhydrous gypsum are preferred.
  • the particle size of gypsum is preferably from 3000 cm 2 / g or more in Blaine value, more preferably 4000 ⁇ 7000cm 2 / g. When it is 3,000 cm 2 / g or more, the initial strength can be sufficiently exhibited.
  • the amount of gypsum used is preferably 10 to 200 parts, more preferably 15 to 150 parts, and more preferably 20 to 130 parts with respect to 100 parts of the calcium aluminate compound (preferably, the calcium aluminate compound used in the rapid hardening material). Parts are more preferred. When the content is within these ranges, the strength can be exhibited satisfactorily.
  • an expanding material in addition to the above-mentioned rapid hardening material, sleep agent, and hardening agent, an expanding material, a water reducing agent, an AE water reducing agent, a high-performance water reducing agent, a blast furnace slow-cooled slag fine powder and a blast furnace slow-cooled slag fine powder
  • a water reducing agent an AE water reducing agent
  • a high-performance water reducing agent a blast furnace slow-cooled slag fine powder
  • a blast furnace slow-cooled slag fine powder a blast furnace slow-cooled slag fine powder
  • slag limestone fine powder, fly ash, silica fume and other admixtures, defoamers, thickeners, rust inhibitors, antifreeze agents, shrinkage reducers, polymers, clay minerals such as bentonite, hydrotalcite, etc. It is possible to use one or more of the above anion exchangers and the like as long as the object of the present invention is not substantially inhibited.
  • Preparation method of ready-mixed shipping quick-hardened concrete An embodiment of the method of preparing ready-mixed shipping quick-hardened concrete of the present invention is to mix at least a cement, a quick-hardened material, and a sleep aid in a kneading vessel with kneading water. A step of mixing and a step of further mixing a hardening agent for ready-mixed concrete shipping-type hardened concrete at, for example, a construction site are sequentially included.
  • the volume of the base concrete containing at least the cement, the rapid hardening material, the sleep agent, the aggregate and the kneading water is at least 40% (volume%) of the internal volume of the kneading container. , 50% by volume or more.
  • the kneading container refers to a container provided on a ready-mixed concrete transporting vehicle such as a drum of an agitator truck and capable of holding the ready-mixed concrete while stirring.
  • the type and amount of the hardener for ready-mixed shipping quick-hardening concrete are set so that the pot life after mixing the hardener for ready-mixed shipping quick-hardening concrete can be secured for 10 minutes or more, preferably 15 minutes or more. It is preferable to determine.
  • the ready-mixed shipping-type hardening agent for ready-mixed concrete according to the present embodiment is obtained by kneading ready-mixed concrete (ready mixed concrete), and then transporting the kneaded material to be shipped to a construction site, and is added after the driving operation. It is suitable for use as an admixture material.
  • the ready-mixed shipping quick-hardened concrete material according to the present embodiment is also suitable for use as an admixture added after the driving work, like the hardening agent.
  • the pot life can be, for example, 120 minutes or more, preferably 180 minutes or more.
  • Rapid hardened material Equivalent mixture of CaO—Al 2 O 3 —SiO 2 based calcium aluminate based compound and anhydrous gypsum.
  • CaO-Al 2 O 3 -SiO 2 -based calcium aluminate-based compound 43% for CaO, 44% for Al 2 O 3 , 10% for SiO 2 , and 3% for others.
  • Hypnotics Hypnotic 1 A mixture of 75 parts of reagent grade potassium carbonate and 25 parts of reagent grade citric acid
  • Example 2 The procedure was performed in the same manner as in Experimental Example 1 except that a hardening agent (B) was used as a hardening agent and anhydrous gypsum was added to 100 parts of the hardening agent (B) as shown in the following table. The results are shown in Table 2 below.
  • the anhydrous gypsum is a type II natural anhydrous gypsum from Thailand prepared so that the Blaine specific surface area becomes 5000 cm 2 / g.
  • Table 2 shows that the addition of anhydrous gypsum to the hardening agent improves the compressive strength development after 1 day of material age.
  • Example 3 The chemical composition of the calcium aluminate-based compound of the hardening agent B was blended as shown in the following table, and the hardening agent B was mixed with a slurry having a water / hardening agent ratio of 0.3 (provided that 100 parts of the hardening agent B The procedure was performed in the same manner as in Experimental Example 2, except that 1 part of a sleep agent was added. The results are shown in Table 3 below. In addition, the chemical composition was confirmed by JIS R5202 "Chemical analysis method of Portland cement".
  • the ready-mixed concrete-hardened concrete composition of the present invention is suitable for use in the field of civil engineering and construction because it secures a sufficient pot life and has excellent initial strength development even in a low-temperature environment.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Ceramic Engineering (AREA)
  • Materials Engineering (AREA)
  • Structural Engineering (AREA)
  • Organic Chemistry (AREA)
  • Inorganic Chemistry (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Dispersion Chemistry (AREA)
  • Curing Cements, Concrete, And Artificial Stone (AREA)
  • Preparation Of Clay, And Manufacture Of Mixtures Containing Clay Or Cement (AREA)

Abstract

セメント、急硬材、及び眠剤を含む組成物に対して添加する起硬剤であって、５℃の条件で前記組成物に前記起硬剤を添加してから３０分後に得られる起硬剤含有組成物を固液分離して得られる液相中のアルミニウムイオン濃度が、５℃の条件で前記組成物に前記起硬剤を添加せずに得られる起硬剤非含有組成物を固液分離して得られる液相中のアルミニウムイオン濃度に対して、１．１倍以上である生コン出荷型急硬コンクリート用起硬剤である。

Description

生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法
　本発明は、生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法に関する。
　世界的に見るとセメントの生産量は増加しており、急速にインフラ整備が進められている。特に、中国や東南アジアでの建設ラッシュは現在も続いている。インフラ整備の中でも、道路整備は重要な位置付けにある。道路は新設の際にも、また、補修の際にも、早期解放が望まれるため、使用する材料としても早期供用を可能とする材料が求められている。その一例として、急硬コンクリートが挙げられる。
　急硬コンクリートの要求性能としては、可使時間も重要な性能となる。生コンプラントで生コンを製造し、施工現場まで搬送し、施工にかかる時間や生コン運搬車であるアジテータ車の洗浄時間も考慮すると、最低でも１２０分以上、できれば１８０分以上の可使時間の確保が望ましい。しかしながら、可使時間を長く確保することは、硬化時間を遅らせることになるため、短期材齢での要求強度を満たすことができなくなる。このため、従来の技術では、充分な可使時間を確保しつつ、初期材齢で必要な強度発現性を満たすことは困難であった。
　現在、急硬コンクリートは、施工現場で調製されているのが実情である。少量の打設量の工事では、０．１～０．２ｍ３程度のミキサで急硬コンクリートを練り混ぜ、人海戦術で急硬コンクリートの調製と打設を行っている。この方法では、人手が多く必要となり工数が嵩みコスト高である上に、供給できる急硬コンクリートのボリュームに限界があった。また、打設量の多い工事では、コンクリートモービル車を用いて急硬コンクリートを連続して供給している。しかしながら、この方法では、コンクリートモービル車を手配しなければならないにことに加えて、予め、水分を一定に管理した細骨材や粗骨材をフレコンパックに詰めて現場に搬送したり、急硬セメントをフレコンパックに詰めて現場に搬送して準備しておいたり等の工数が嵩むこともあり、急硬コンクリートのコストが著しく高くなるという課題があった。また、コンクリートモービル車の手配にも限界があった。
　今日では、生コンプラントから出荷できる急硬コンクリートの開発が強く望まれている。生コンプラントから急硬コンクリートを出荷できれば、既存の練り混ぜ設備や搬送システムをそのまま活用して大量の急硬コンクリートを施工現場に供給できる。
　他方、ポルトランドセメントに、急硬性を与える目的でカルシウムアルミネートを加えること、また、さらにセッコウ類を併用することが米国のＳｐａｃｋｍａｎにより古くから検討されている（例えば、特許文献１参照）。また、非晶質のカルシウムアルミネートとセッコウ類の混合物を急硬材として利用することも知られていた（例えば、特許文献２、３参照）。
　特許文献４～８には、生コンプラントから急硬コンクリートを出荷し、施工現場に到着後、急結剤を添加する急結コンクリートが開示されている。
　また、特許文献９～１１には、生コンに凝結遅延剤と水酸化カルシウムをβナフタレンスルホン酸とともに添加しておき、施工現場に到着後に急結剤を添加する急結コンクリートが開示されている。
　特許文献１２、１３には、オキシカルボン酸またはその塩と炭酸リチウムよりなる凝結遅延剤をベースコンクリートの練り混ぜ時または練り混ぜ直後に添加し、この練り混ぜたベースコンクリートにＣａＯ・Ａｌ２Ｏ３結晶を主成分とする速硬材を施工時に添加することを特徴とする速硬コンクリートの製造方法が開示されている。
米国特許第９０３０１９号 特開昭４８－１０２４号公報 特開平０４－９７９３２号公報 特開２０００－２６４７１２号公報 特開２０００－３２７３９４号公報 特開２００１－２１３６５５号公報 特開２００１－２５３７５３号公報 特開２００２－０３７６５４号公報 特開平１１-２４０７４号公報 特開２００２－３２１９５８号公報 特開２００２－３２１９５９号公報 特開２００７－０４５６５４号公報 特開２０１２－１３９８９７号公報
　しかし、特許文献１～３の従来の急硬材の技術のみを活用してみても、生コンから出荷できる急硬コンクリートを調製できるものではなかった。すなわち、従来の急硬コンクリートは、ポルトランドセメントに加えて、急硬材と遅延剤を併用するものであり、短時間材齢での強度発現性を求める場合には、可使時間の設定を６０分以内に設定しなければならない。そして、この場合、生コンプラントからの出荷が現実的に不可能であった。逆に、生コンプラントからの出荷を実現するために、遅延剤を多く添加して、可使時間の設定を１２０分以上にすると、短時間材齢での強度発現は不可能であった。ましてや、実際の工事では、交通渋滞や施工トラブルによる工事の中断等、想定外のアクシデントが多数発生する可能性もある。生コン出荷型の急硬コンクリートを考える場合には、このようなリスクを全て許容するような長い可使時間の確保が重要となる。
　したがって、どんなに搬送時間が短い施工現場であっても、最低でも可使時間は１２０分以上必要であり、ましてや、交通量が多い場合や、搬送距離が長い場合には１８０分以上の可使時間を確保することが望まれる。このように、これまで生コン出荷型の急硬コンクリートが実現しなかった理由は、長い可使時間の確保と短時間強度の発現が、技術的にトレードオフの関係にあり、これらを両立することが極めて困難なためである。
　生コンプラントで練り混ぜができ、アジテータ車で施工現場まで運搬し、打設に要する時間や洗浄にかかる時間、さらには、交通渋滞や施工トラブルによる工事の中断等、あらゆるアクシデントも許容するような長い可使時間を設定しても、打設後は迅速に強度発現するような急硬コンクリートの開発が切望さているのである。
　また、特許文献４～８の技術はトンネルのプレライニング工法に用いられるもので、急結剤はアルミン酸アルカリや硫酸アルミニウム、ケイ酸ナトリウムなどを適用するものであり、急結剤を添加した後に作業時間が確保できるものではなかった。土木学会の指針では、急結剤の定義として、吹付けコンクリート指針（案）に急結材の品質規格が規定されている。これによると、凝結時間の始発は５分以内、終結は１５分以内と定められている。つまり、急結剤を用いると、１５分以上の可使時間は確保できない。
　さらに、特許文献９～１１の技術も急結剤を用いるため、急結剤添加後に１５分以上の可使時間は確保できないものであった。
　また、特許文献１２、１３の技術では、施工現場に到着してから多量の速硬材を添加しなければならず、実用性に乏しいものであった。具体的には、ケイ酸系セメント４０～９０部に対して、速硬材１０～６０部を添加するものであった。多量の速硬材を後添加してアジテータトラックで練り混ぜるため、アジテータのドラム容積に対して、３／８（３７．５ｖｏｌ％）以下の容量しか生コンを積み込んで搬送できないものであった。
　さらに、低温（例えば、５℃程度）でも良好な初期強度の発現性があれば、作業性向上の点から有効であるが、既述の文献には低温での初期強度についての言及はされていない。
　以上から、本発明は、充分な可使時間を確保しつつ、低温環境においても初期の強度発現性に優れた生コン出荷型急硬コンクリート組成物を提供することを目的とする。また、当該生コン出荷型急硬コンクリート組成物の当該効果を良好に発揮させることができる生コン出荷型急硬コンクリート用起硬剤を提供することを目的とする。さらに、当該生コン出荷型急硬コンクリート組成物を製造するための当該生コン出荷型急硬コンクリート組成物の調製方法を提供することを目的とする。
　そこで、本発明者らは、上記課題を解決すべく、種々努力を重ねた結果、特定の急硬材と特定の眠剤を組み合わせて調製したコンクリートを生コンプラントで調製し、現場まで搬送後、特定の起硬剤を添加混合することにより、充分な可使時間を確保しつつ、低温環境においても初期の強度発現性に優れる急硬コンクリートを調製できることを知見し、本発明を完成するに至った。すなわち、本発明は下記のとおりである。
［１］　セメント、急硬材、及び眠剤を含む組成物に対して添加する起硬剤であって、５℃の条件で前記組成物に前記起硬剤を添加してから３０分後に得られる起硬剤含有組成物を固液分離して得られる液相中のアルミニウムイオン濃度が、５℃の条件で前記組成物に前記起硬剤を添加せずに得られる起硬剤非含有組成物を固液分離して得られる液相中のアルミニウムイオン濃度に対して、１．１倍以上である生コン出荷型急硬コンクリート用起硬剤。
［２］　前記起硬剤が、カルシウムアルミネート系化合物を含有する［１］に記載の生コン出荷型急硬コンクリート用起硬剤。
［３］　前記起硬剤が、さらにセッコウ類を含有する［２］に記載の生コン出荷型急硬コンクリート用起硬剤。
［４］　前記カルシウムアルミネート系化合物中のＣａＯが３０～６０質量％、Ａｌ２Ｏ３が３０～６０質量％、ＳｉＯ２が１～１８質量％の範囲である［２］又は［３］に記載の生コン出荷型急硬コンクリート用起硬剤。
［５］　前記カルシウムアルミネート系化合物の非晶質度が７０％以上である［２］～［４］のいずれかに記載の生コン出荷型急硬コンクリート用起硬剤。
［６］　セメント、急硬材、及び眠剤を含むＡ材と、［１］～［５］のいずれかに記載の生コン出荷型急硬コンクリート用起硬剤を含むＢ材と、を含む２材型の生コン出荷型急硬コンクリート材料。
［７］　セメント、急硬材、及び眠剤を含むＡ材に、［１］～［５］のいずれかに記載の生コン出荷型急硬コンクリート用起硬剤を含むＢ材が添加混合されてなる生コン出荷型急硬コンクリート組成物。
［８］　前記急硬材がカルシウムアルミネート系化合物とセッコウ類とを含む［７］に記載の生コン出荷型急硬コンクリート組成物。
［９］　前記カルシウムアルミネート系化合物がＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系化合物を含み、前記ＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系化合物の非晶質度が７０％以上で、かつ、ＳｉＯ２が１～１８質量％の範囲である［８］に記載の生コン出荷型急硬コンクリート組成物。
［１０］　前記眠剤が、オキシカルボン酸、又は、リチウム以外のアルカリ金属炭酸塩及びオキシカルボン酸の混合物を含む［７］～［９］のいずれかに記載の生コン出荷型急硬コンクリート組成物。
［１１］　前記生コン出荷型急硬コンクリート用起硬剤の含有量が、前記セメント及び前記急硬材の合計１００質量部に対して、０．５～７質量部である［７］～［１０］のいずれかに記載する生コン出荷型急硬コンクリート組成物。
［１２］　少なくとも、セメント、急硬材、及び眠剤を混練水とともに練り混ぜ用容器内で練り混ぜる工程と、さらに、［１］～［５］のいずれかに記載の生コン出荷型急硬コンクリート用起硬剤を混合する工程と、を順次含む生コン出荷型急硬コンクリートの調製方法。
［１３］　前記練り混ぜる工程において、少なくとも、前記セメント、前記急硬材、前記眠剤、前記骨材及び前記混練水を含むベースコンクリートの容量を、前記練り混ぜ容器の内容積の４０％以上とする［１２］に記載の生コン出荷型急硬コンクリートの調製方法。
［１４］　生コン出荷型急硬コンクリート用起硬剤を混合した後の可使時間を１５分以上確保できるように前記生コン出荷型急硬コンクリート用起硬剤の種類と混合量を定める［１２］又は［１３］に記載の生コン出荷型急硬コンクリートの調製方法。
［１５］　前記眠剤の使用量を、前記セメントと前記急硬材の合計１００質量部に対して、０．３～５質量部とする［１２］～［１４］のいずれかに記載の生コン出荷型急硬コンクリートの調製方法。
　本発明によれば、充分な可使時間を確保しつつ、低温環境においても初期の強度発現性に優れる生コン出荷型急硬コンクリート組成物を提供することができる。また、当該生コン出荷型急硬コンクリート組成物の当該効果を良好に発揮させることができる生コン出荷型急硬コンクリート用起硬剤を提供することができる。さらに、当該生コン出荷型急硬コンクリート組成物を製造するための当該生コン出荷型急硬コンクリート組成物の調製方法を提供することができる。
　以上のような効果に鑑みると、本発明は、特に、土木建築分野で好適に用いられる。
　以下、本発明の実施形態を詳細に説明するが、本発明は当該実施形態に限定されるものではない。なお、本明細書における「部」や「％」は特に規定しない限り質量基準とする。また、本明細書において、「組成物」とは、セメント組成物、モルタル組成物、コンクリート組成物を総称するものである。
［１］生コン出荷型急硬コンクリート用起硬剤
　生コン出荷型急硬コンクリート用起硬剤（単に、「起硬剤」ということがある）は、セメント、急硬材、及び眠剤を含む組成物に対して添加する起硬剤であって、５℃の条件で組成物に起硬剤を添加してから３０分後に得られる起硬剤含有組成物を固液分離して得られる液相中のアルミニウムイオン濃度（Ｘ５℃）が、５℃の条件で組成物に上記起硬剤を添加せずに得られる起硬剤非含有組成物を固液分離して得られる液相中のアルミニウムイオン濃度（Ｙ５℃）に対して、１．１倍（Ｘ５℃／Ｙ５℃＝１．１）以上である生コン出荷型急硬コンクリート用起硬剤である。
　なお、起硬剤含有組成物及び起硬剤非含有組成物は、起硬剤の有無以外の組成は同一である。また、このような場合の起硬剤の添加量は、セメント及び前記急硬材の合計１００質量部に対して、０．５～７質量部程度とすることが好ましい。
　上記Ｘ５℃／Ｙ５℃は初期強度の向上に大きく寄与するアルミニウムイオンの溶出速度を意味し、これが大きいということは、初期にアルミニウムイオンが比較的大量に存在することが可能となり、初期のエトリンガイト生成が卓越し、強度発現性が得られやすくなる。したがって、Ｘ５℃／Ｙ５℃が１．１未満では、５℃の低温環境においては初期の強度発現性が得られにくくなって、生コン出荷型急硬コンクリート組成物を作製することが困難となる。Ｘ５℃／Ｙ５℃は、１．２～４．０であることが好ましい。液相中のアルミニウムイオン濃度は実施例に記載のとおり、誘導結合プラズマ発光分光法（ＩＣＰ－ＡＥＳ）等によって測定することが可能で、その測定値からＸ５℃／Ｙ５℃を算出することができる。
　Ｘ５℃／Ｙ５℃を１．１以上とするには、例えば、エトリンガイトの生成を促進する成分、例えば、カルシウムアルミネート化合物を添加すればよく、さらに、長期強度発現性からセッコウ等を起硬剤に含有させればよい。
　同様に、２０℃の条件で組成物に起硬剤を添加してから３０分後に得られる起硬剤含有組成物を固液分離して得られる液相中のアルミニウムイオン濃度（Ｘ２０℃）が、２０℃の条件で組成物上記起硬剤を添加せずに得られる起硬剤非含有組成物を固液分離して得られる液相中のアルミニウムイオン濃度（Ｙ２０℃）に対して、１．２倍（Ｘ２０℃／Ｙ２０℃＝１．２）以上であることが好ましく、１．２～４．０倍であることがより好ましい。
　Ｘ２０℃／Ｙ２０℃が１．２倍以上であることで、初期のエトリンガイト生成が卓越し、強度発現性が得られやすくすることができる。
　また、Ｘ５℃／Ｘ２０℃は、０．６５以上であることが好ましく、０．７５以上であることがより好ましい。上限は実際的には１となる。Ｘ５℃／Ｘ２０℃は、０．６５以上であることで、低温と高温とで生コン出荷型急硬コンクリート用起硬剤のバラツキのない機能が発揮できるため、作業温度をほとんど考慮せずに使用することができる。
　以下、各成分等について詳細に説明する。
　本発明の生コン出荷型急硬コンクリート用起硬剤に係る実施形態において、生コン出荷型急硬コンクリート用起硬剤とは、後述する眠剤を多量に添加し、眠らせた急硬コンクリート（水和硬化がほぼ停止したコンクリート）の水和硬化を再び呼び覚ます材料を意味する。その具体例としては、カルシウムアルミネート系化合物が挙げられる。
　ここで、本実施形態でいう「生コン出荷型急硬コンクリート」とは、生コン工場や生コンプラント等で生コン（レディミクストコンクリート）を混練した後、アジテータ車によって搬送されて、土木工事現場や建設現場等の施工現場に出荷され、打ち込み作業後に比較的早く硬化するコンクリートをいう。生コン出荷型急硬コンクリートの場合、搬送時間の関係から、出荷から作業完了まで、最低でも可使時間は１２０分以上必要であり、搬送距離が長い場合には１８０分以上の可使時間を確保することが望まれる。本実施形態は、このような用途に特化して用いられるものである。
　なお、上記の「アジテータ車」とは、生コンを撹拌しながら輸送することができる、荷台部分にミキシング・ドラム（練り混ぜ用容器）を備えた貨物自動車であり、その機能に大きな差はないが、最大積載量２～１１ｔ級のものがあり、用途に応じて使い分けられている。
　ただし、生コン出荷型急硬コンクリート用起硬剤を添加した後も、作業時間を確保する必要があり、少なくとも１５分以上の可使時間が確保できる起硬剤の種類の選定と添加量の設定が必要である。その観点から、起硬剤として、アルミン酸ナトリウム、硫酸アルミニウム、ケイ酸ナトリウム等の急結剤の選定は避ける必要がある。これらの急結剤は、添加後直ちに急結性を示し、１０分以上の可使時間を確保することが困難となる。したがって、これら急結剤は生コン出荷型急硬コンクリート用起硬剤１００部に対して、３０部以下とすることが好ましく、まったく使用しないことがより好ましい。
　生コン出荷型急硬コンクリート用起硬剤は、例えば、３００μｍ篩い残分が５％以下であり、１００μｍ篩い残分が１０％以下であることが好ましい。
　本発明に係る起硬剤は、カルシウムアルミネート系化合物を含有することが好ましい。本発明において、カルシウムアルミネート系化合物は後述する急硬材にも用いるが、起硬剤に適用するカルシウムアルミネート系化合物は、ＣａＯ／Ａｌ２Ｏ３モル比で０．５～２．４の範囲のものが好ましい。ＣａＯ／Ａｌ２Ｏ３モル比が０．５以上であることで、温度依存性の改善効果をより十分に発揮させることができ、２．４以下であることで、起硬剤をスラリーで用いる際に急硬を抑えることができる。
　なお、上記の好ましい範囲内でも、可使時間を長くする観点からは、０．５～１．２の範囲のものがより好ましく、０．７５～１．０の範囲のものがさらに好ましい。初期の強度発現の観点からは、１．２～２．４の範囲のものがより好ましく、１．２５～２．３の範囲のものがさらに好ましい。
　カルシウムアルミネート系化合物中、ＣａＯは３０～６０質量％、Ａｌ２Ｏ３は３０～６０質量％、ＳｉＯ２は１～１８質量％の範囲であることが好ましく、ＣａＯは４０～５０質量％、Ａｌ２Ｏ３は４０～５０質量％、ＳｉＯ２は３～１０質量％の範囲であることがより好ましい。ＣａＯ、Ａｌ２Ｏ３、ＳｉＯ２が上記範囲にあることで、温度依存性の改善効果をより十分に発揮させることができ、起硬剤をスラリーで用いる際に急硬を抑えることすることができる。
　さらにカルシウムアルミネート系化合物は、非晶質カルシウムアルミネート系化合物と結晶質カルシウムアルミネート系化合物に大別されるが、長期強度の発現性から非晶質カルシウムアルミネート系化合物の使用が好ましい。上記観点から好ましい非晶質度は、７０％以上であり、より好ましくは８０％以上である。非晶質度の測定方法ついては後述する。
　また、生コン出荷型急硬コンクリート用起硬剤における、カルシウムアルミネート系化合物は、効果を効率よく発揮させる観点から、７０％以上であることが好ましく、８０％以上であることがより好ましい。
　なお、上記例示した起硬剤以外の物質（その他の成分）の存在も、当該起硬剤の分散性を高めたり、起硬剤の効果を助長したりできるもので、本発明の効果を阻害しないものあれば、３０％以下の範囲で含有させることができる。
　本発明に係る起硬剤においては、既述のいずれかの成分に、さらに、セッコウを含有することが好ましく、カルシウムアルミネート系化合物とセッコウとを含有してなることがより好ましい。
　使用するセッコウは、無水セッコウ、半水セッコウ、二水セッコウのいずれのセッコウも使用できる。さらに天然セッコウや、リン酸副生セッコウ、排脱セッコウ、及びフッ酸副生セッコウなどの化学セッコウ、または、これらを熱処理して得られるセッコウなども使用できる。これらの中では、強度発現性の点で、無水セッコウ及び／又は半水セッコウが好ましいが、コストの観点から無水セッコウを選定することが好ましく、ＩＩ型無水セッコウ及び／又は天然無水セッコウが好ましい。セッコウの粒度はブレーン値で３０００ｃｍ２／ｇ以上が好ましく、４０００～７０００ｃｍ２／ｇがより好ましい。３０００ｃｍ２／ｇ以上であることで初期強度発現性を良好に発揮させることができる。
　セッコウの使用量は、起硬剤（好ましくはカルシウムアルミネート系化合物）１００部に対して１０～２００部が好ましく、１５～１５０部がより好ましく、９０～１３０部がさらに好ましい。これらの範囲であることで長期強度発現性と耐久性を良好にすることができる。
　生コン出荷型急硬コンクリート用起硬剤の使用量は、特に限定されるものではないが、後述のセメントと急硬材との合計１００部に対して、０．５～７部が好ましく、１～５部がより好ましい。０．５～７部であることで、短時間材齢の強度発現性を十分なものとし、可使時間を確保することができる。なお、起硬剤はスラリー化して各種のベースコンクリートなどに添加してもよい。この場合、コンクリート配合から練り混ぜ水の一部を起硬剤のスラリーに充て、ベースコンクリートからその分の水を差し引いておくことが、強度発現性の観点から望ましい。
［２］生コン出荷型急硬コンクリート材料及び生コン出荷型急硬コンクリート組成物
　本発明の生コン出荷型急硬コンクリート材料に係る実施形態は、セメント、急硬材、及び眠剤を含むＡ材と、既述の生コン出荷型急硬コンクリート用起硬剤を含むＢ材と、を含む２材型の生コン出荷型急硬コンクリート材料である。
　そして、本発明の生コン出荷型急硬コンクリート組成物に係る実施形態は、上記Ａ材に上記Ｂ材が添加混合されてなる。
　本実施形態において、生コンプラントでは、急硬材と眠剤を予めセメントに添加混合する必要があり、起硬剤は現場まで搬送後に添加混合する必要がある。起硬剤を生コンプラントで予め混合すると、可使時間が確保できない。また、生コン工場で急硬材と起硬剤の双方を添加すると、可使時間が極端に短くなり、搬送途中でコンクリートの破棄を余儀なくされる。起硬剤を生コン工場で添加し、施工現場で急硬材を添加する場合には、急硬材を添加した後の可使時間が１０分以下と極端に短くなり、施工が出来ない。急硬材と起硬剤を施工現場で添加する場合には、可使時間が短縮され、圧縮強度も低い値となり、耐摩耗性も改悪傾向となることに加え、アジテータのドラム容積の３０％程度しか搬送できない。このように、急硬材と起硬剤の添加タイミングは極めて重要である。
　そこで、本実施形態では、セメント、急硬材、及び眠剤を含むＡ材と、生コン出荷型急硬コンクリート用起硬剤を含むＢ材とからなる２材型とすることで、具体的には、生コンプラントから施工現場まで、Ａ材とＢ材を別々に搬送し、施工現場でこれらを混合することで、本実施形態の生コン出荷型急硬コンクリート組成物とすることができる。以下、本実施形態に係る各成分等を詳細に説明する。
（セメント）
　本実施形態でいう「セメント」とは、特に限定されるものではないが、例えば、日本工業規格（ＪＩＳ）で定められる普通、早強、中庸熱、低熱の各種ポルトランドセメント、高炉スラグ、フライアッシュ、シリカを混合した各種の混合セメント、都市ゴミ焼却灰や下水汚泥焼却灰を原料として製造された環境調和型セメント（エコセメント）、また、日本工業規格（ＪＩＳ）で定められていない石灰石粉末や高炉徐冷スラグ微粉末などを混合したフィラーセメント、サルフォアルミネートセメント、アルミナセメントなどのあらゆるセメントが挙げられる。また、海外のＥＮ１９７－２０００で定められたセメントや中国ＧＢ規格で定められるあらゆるセメントを挙げることができる。これらセメントのうちの一種又は二種以上が使用可能である。
　ポルトランドセメントの構成化合物は、エーライト（３ＣａＯ・ＳｉＯ２）、ビーライト（２ＣａＯ・ＳｉＯ２）、アルミネート（３ＣａＯ・Ａｌ２Ｏ３）、フェライト（４ＣａＯ・Ａｌ２Ｏ３・Ｆｅ２Ｏ３）と、さらに、二水セッコウが混合されている（この一部が半水セッコウに変化することもある）。本実施形態では、高炉スラグ、フライアッシュ、シリカ、石灰石微粉末などの混合材を含まないセメントを選定することが強度発現性の観点から望ましく、中でも、エーライト含有量が高く、粉末度の高い（粒度が細かい）セメントを選定することが好ましい。これに該当するセメントとしては、例えば、日本のセメントで例示すると、早強セメントや普通セメントを挙げることができる。また、中国のセメントで例示すると、ＰＩＩ５２．５やＰＩＩ４２．５を挙げることができる。
（急硬材）
　本実施形態の急硬材は、カルシウムアルミネート系化合物とセッコウ類とを含むことが好ましい。ここで、カルシウムアルミネート系化合物とは、ＣａＯとＡｌ２Ｏ３を主体とする化合物を総称するものであり、特に限定されるものではない。その具体例としては、ＣａＯ・Ａｌ２Ｏ３、１２ＣａＯ・７Ａｌ２Ｏ３、１１ＣａＯ・７Ａｌ２Ｏ３・ＣａＦ２、３ＣａＯ・Ａｌ２Ｏ３、３ＣａＯ・３Ａｌ２Ｏ３・ＣａＳＯ４、更に、ＣａＯとＡｌ２Ｏ３を主体とする非晶質物質（例えば、ＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系化合物）等が挙げられる。中でも、非晶質物質を選定することが強度発現性の観点から好ましい。ただし、中国ＧＢ２０４７２－２００６に規定されるサルフォアルミネートセメント、及びアルミナセメントは、それら自身が急硬セメントであるため、要求される初期強度発現性によっては急硬材を添加しなくても用いることができる。
　ここで、本実施形態における非晶質度とは、以下のように定義する。対象物質を１０００℃で２時間焼きなました後、５℃／分の冷却速度で徐冷して結晶化させる。そして、結晶化させたものを粉末Ｘ線回折法により測定し、結晶鉱物のメインピークの面積Ｓ０を求める。次いで、焼きなまし前の物質の結晶のメインピーク面積Ｓから、以下の式により非晶質度Ｘを求める。
　Ｘ（％）＝１００×（１－Ｓ／Ｓ０）
　なお、一般の工業原料にはＳｉＯ２、ＭｇＯ、Ｆｅ２Ｏ３、ＴｉＯ２、Ｋ２Ｏ、Ｎａ２Ｏ等の不純物が含まれているが、これらの不純物は、カルシウムアルミネート系化合物の非晶質化を助長する面もあり、これらの総量が２０％以下の範囲で存在しても差し支えない。中でも、ＳｉＯ２の存在は好ましく、非晶質カルシウムアルミネートを得る目的で、１～１８％の範囲で含有させることもできる。
　したがって、急硬材としては、ＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系化合物とセッコウ類とを含み、このＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系化合物の非晶質度が７０％以上で、かつ、ＳｉＯ２が１～１８質量％の範囲であることが好ましい。かかる態様とすることで、起硬剤添加前の可使時間を十分にとることができ、また、起硬剤添加後の初期強度発現性を良好にすることができる。より好ましくは、ＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系化合物の非晶質度が８０％以上で、かつ、ＳｉＯ２が２～１３質量％の範囲である。
　カルシウムアルミネート系化合物は、粉砕処理により、ブレーン比表面積で４０００～９０００ｃｍ２／ｇに調製することが好ましく、５０００～８０００ｃｍ２／ｇに調製することがより好ましい。カルシウムアルミネート系化合物の粉末度（ブレーン比表面積）が、４０００～９０００ｃｍ２／ｇであることで十分な急硬性が得られやすくなり、低温での強度発現性も得られやすくなる。
　また、本実施形態の急硬材は、粉砕処理により、ブレーン比表面積で４０００～９０００ｃｍ２／ｇに調製することが好ましく、５０００～８０００ｃｍ２／ｇに調製することがより好ましい。急硬材の粉末度が、４０００～９０００ｃｍ２／ｇであることで十分な超速硬性が得られやすくなり、低温での強度発現性も得られやすくなる。
　急硬材の使用量は、セメントと急硬材との合計１００部中、１０～３５部が好ましく、１５～３０部がより好ましく、２０～２５部がさらに好ましい。１０～３５部であることで、良好な初期強度発現性が得られやすくなり、長期強度の低下も起こりにくくなる。
（眠剤）
　本実施形態で使用する眠剤は、生コンから出荷した急硬コンクリートを眠らせる（水和硬化をほぼ停止させる）働きを持つものであり、生コンプラントでの急硬トラブルや、アジテータ車で搬送する際の急硬トラブルを回避するものである。眠剤としては、例えば、オキシカルボン酸、又は、その塩、或いはこれらとアルカリ金属炭酸塩の併用、糖類、ホウ酸等が挙げられる。オキシカルボン酸とアルカリ金属炭酸塩を併用することが、急硬コンクリートを眠らせる効果が大きい面や、起硬剤を添加した後の強度発現性が良好な面から好ましい。ただし、アルカリ金属炭酸塩はリチウム以外のアルカリ金属炭酸塩を選定することが好ましい。ベースコンクリートの十分な可使時間を確保し、かつ、起硬剤を添加した後も一定の可使時間を確保し、さらに、強度発現性を良好にする必要があり、この観点から炭酸リチウムの適用は好ましくない。
　眠剤としては、オキシカルボン酸、又は、リチウム以外のアルカリ金属炭酸塩及びオキシカルボン酸の混合物を含むことが好ましく、リチウム以外のアルカリ金属炭酸塩及びオキシカルボン酸の混合物を含むことがより好ましい。リチウム以外のアルカリ金属炭酸塩とオキシカルボン酸との混合比は、リチウム以外のアルカリ金属炭酸塩／オキシカルボン酸で、１０／９０～９０／１０であることが好ましく、２０／８０～８０／２０であることがより好ましい。
　オキシカルボン酸又はその塩としては、クエン酸、グルコン酸、酒石酸、リンゴ酸等が挙げられ、その塩としては、ナトリウム塩、カリウム塩、カルシウム塩、マグネシウム塩等が挙げられる。これらの１種又は２種以上を併用してもよい。
　眠剤の使用量は、セメントと急硬材の合計１００部に対して、０．３～５部が好ましく、０．３～４．５部がより好ましい。０．３～５部であることで、現場までの搬送時間に加え、十分な作業時間の確保がしやすくなる。また、起硬剤を添加した際に水和硬化を再び呼び起こしやすくなる。
（セッコウ）
　本実施形態で使用するセッコウ類は、無水、半水、二水のいずれのセッコウも使用できる。これらの中では、強度発現性の点で、無水セッコウ及び／又は半水セッコウが好ましいが、コストの観点から無水セッコウを選定することが望ましく、ＩＩ型無水セッコウ及び／又は天然無水セッコウが好ましい。セッコウの粒度はブレーン値で３０００ｃｍ２／ｇ以上が好ましく、４０００～７０００ｃｍ２／ｇがより好ましい。３０００ｃｍ２／ｇ以上であることで初期強度発現性を良好に発揮させることができる。
　セッコウ類の使用量は、カルシウムアルミネート系化合物（好ましくは急硬材で使用するカルシウムアルミネート系化合物）１００部に対して１０～２００部が好ましく、１５～１５０部がより好ましく、２０～１３０部がさらに好ましい。これらの範囲であることで強度発現性を良好に発揮させることができる。
　本実施形態では、既述の急硬材、眠剤、起硬剤の他に、膨張材、減水剤、ＡＥ減水剤、高性能減水剤、高炉徐冷スラグ微粉末や高炉徐冷スラグ微粉末などのスラグ、石灰石微粉末やフライアッシュ、シリカフューム等の混和材料、消泡剤、増粘剤、防錆剤、防凍剤、収縮低減剤、ポリマー、ベントナイトなどの粘土鉱物、並びに、ハイドロタルサイトなどのアニオン交換体等のうちの一種又は二種以上を、本発明の目的を実質的に阻害しない範囲で使用することが可能である。
［３］生コン出荷型急硬コンクリートの調製方法
　本発明の生コン出荷型急硬コンクリートの調製方法の実施形態は、少なくとも、セメント、急硬材、及び眠剤を混練水とともに練り混ぜ用容器内で練り混ぜる工程と、さらに、生コン出荷型急硬コンクリート用起硬剤を例えば施工現場で混合する工程と、を順次含む。
　練り混ぜる工程においては、少なくとも、セメント、急硬材、眠剤、骨材及び混練水を含むベースコンクリートの容量を、練り混ぜ用容器の内容積の４０％（容量％）以上とすることが好ましく、５０容量％以上とすることがより好ましい。
　ここで、練り混ぜ用容器とは、例えば、アジテータ車のドラム等のような生コン運搬車に備え付けられ、生コンを撹拌しながら保持できる容器をいう。
　そして、生コン出荷型急硬コンクリート用起硬剤を混合した後の可使時間が１０分以上、好ましくは１５分以上確保できるように生コン出荷型急硬コンクリート用起硬剤の種類と混合量を定めることが好ましい。
　以上のように、本実施形態に係る生コン出荷型急硬コンクリート用起硬剤は、生コン（レディミクストコンクリート）を混練した後、この混練物が搬送されて施工現場に出荷され、打ち込み作業後に添加される混和材料としての使用に好適である。また、同様に、本実施形態に係る生コン出荷型急硬コンクリート材料も、起硬剤と同様に、打ち込み作業後に添加される混和材料としての使用に好適である。そして、可使時間を例えば、１２０分以上、好ましくは１８０分以上のとすることができる。
　以下、実験例に基づいて、本発明をさらに詳細に説明するが、本発明はこれらに限定されるものではない。
（実験例１）
　セメント３８０ｋｇ／ｍ３、急硬材１２０ｋｇ／ｍ３、水／結合材比３２％、ｓ／ａ＝４２％、空気量２．０±１．５容量％の急硬コンクリートを練り混ぜ容器内で練り混ぜて調製した。この際、セメントと急硬材からなる結合材１００部に対して、眠剤を１．５部混合し、混合後の容量を練り混ぜ容器の内容積の８５％とし、２４時間以上、水和硬化しないようにした（Ａ材）。現場までの搬送時間と施工現場に到着後に待機時間が発生したことを想定して、１２０分後に下記表１に示す様々な起硬剤（Ｂ材）を結合材１００部に対して５部添加した（生コン出荷型急硬コンクリート組成物）。起硬剤を添加してからの可使時間を測定するとともに、起硬剤添加後から６時間後（練り上がりから８時間後）の圧縮強度を測定した。一連の試験温度は５℃又は２０℃である。
　また、上記のコンクリート配合から、細骨材、粗骨材を除いたセメント７６部、急硬材２４部、水３２部、眠剤１．５部を練り混ぜセメントペーストを５℃又は２０℃で調製した。５℃又は２０℃でセメントペーストを調製してから１２０分後に起硬剤イ，ロのそれぞれをセメントと急硬材の合計１００部に対して５部添加した時点から３０分後に、減圧ろ過によって固液分離し液相中に含まれるアルミイオン濃度を測定し、無添加時のアルミイオン濃度と比較した。結果を下記表１に併記する。
　なお、ｓ／ａは、細骨材率で、コンクリート中の全骨材量に対する細骨材量の絶対容積比を百分率で表した値である。
＜使用材料＞
（１）起硬剤イ，ロ
起硬剤イ：水酸化カルシウム、市販品、３００μｍ残分１％未満、１００μｍ残分が５％
起硬剤ロ：カルシウムアルミネート系化合物、ＣａＯが４７％、Ａｌ２Ｏ３が５３％、ＳｉＯ２が０％、ブレーン比表面積５,０００ｃｍ２／ｇ、非晶質度：８５％
（２）急硬材
急硬材Ａ：ＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系のカルシウムアルミネート系化合物と無水セッコウの等量混合物。ＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系のカルシウムアルミネート系化合物のＣａＯが４３％、Ａｌ２Ｏ３が４４％、ＳｉＯ２が１０％、その他３％。ブレーン比表面積５０００ｃｍ２／ｇ、非晶質度９０％
（３）眠剤
眠剤１：試薬１級の炭酸カリウム７５部と試薬１級のクエン酸２５部の混合物
（４）その他
セメント：市販の普通ポルトランドセメント（デンカ社製　密度３．１５ｇ／ｃｍ３）
無水石膏：II型無水石膏、ｐＨ３．０、ブレーン比表面積５０００ｃｍ２／ｇ
水：水道水
細骨材：天然川砂
粗骨材：砕石
＜測定方法＞
・可使時間：ＪＩＳ　Ａ　１１４７に準じて凝結の始発時間を測定し、可使時間とした。
・圧縮強度：ＪＩＳ　Ａ　１１０８に準じて測定した。
・液相中のアルミイオン濃度：採取した液相をＩＣＰ－ＡＥＳによって分析した。各試験温度における無添加の場合を１.０（１.０倍）としたときの倍率を表１に併記する。
Figure JPOXMLDOC01-appb-T000001

　表１より、起硬剤添加後３０分後の液相中のアルミイオン濃度が、無添加の場合の１．２倍以上となるとき、一定の可使時間を得た上で、良好な６時間強度や１日強度を発現していることがわかる。加えて、カルシウムアルミネート系化合物を利用すると温度依存性を小さくできることができ、低温環境においても優れた強度発現性を持つことがわかる。
　（実験例２）
　起硬剤として起硬剤ロを用い、当該起硬剤ロ１００部に対し無水石膏を下記表に示すように配合した以外は、実験例１と同様に行った。結果を下記表２に併記する。
　なお無水石膏は、ブレーン比表面積が５０００ｃｍ２／ｇとなるように調製したタイ産のII型天然無水セッコウである。

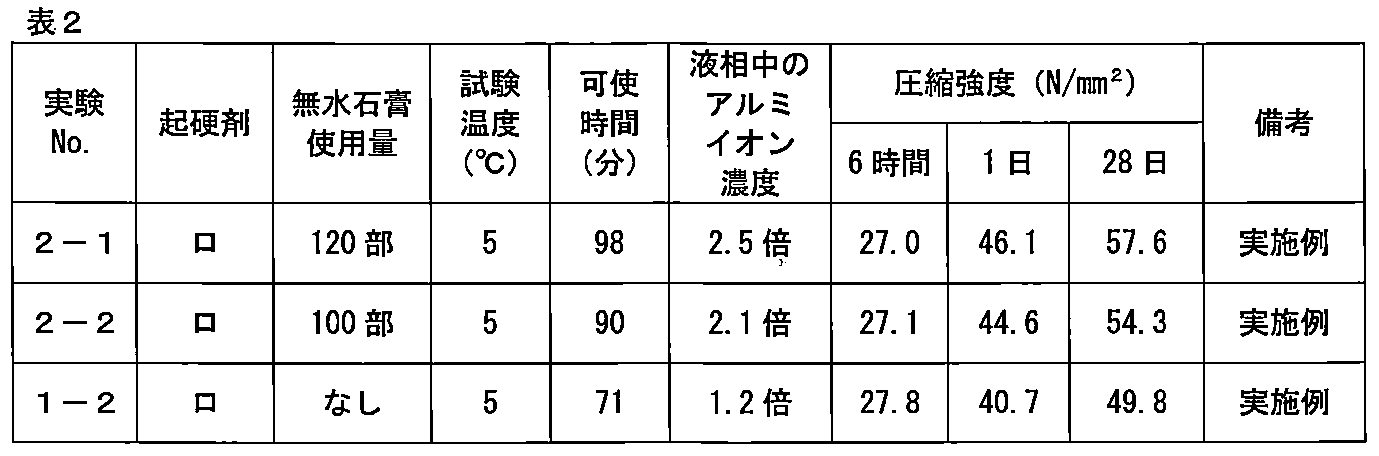

Figure JPOXMLDOC01-appb-T000002

　表２より起硬剤に無水石膏を添加することで、材齢１日以降の圧縮強度の発現性が良くなることが分かる。
　（実験例３）
　起硬剤ロのカルシウムアルミネート系化合物の化学組成を下記表に示すように配合し、起硬剤ロを水／起硬剤比が０．３のスラリー（但し、起硬剤ロ１００部に対して眠剤１部を添加）にして用いたこと以外は、実験例２と同様に行った。結果を下記表３に併記する。
　なお、化学組成は、ＪＩＳ　Ｒ　５２０２「ポルトランドセメントの化学分析方法」により確認した。
Figure JPOXMLDOC01-appb-T000003

　表３よりカルシウムアルミネート系化合物の化学組成を適切に変化させることで、温度依存性の改善効果をより十分に発揮させることができ、起硬剤をスラリーで用いる際に急硬を抑えることすることができる。
　本発明の生コン出荷型急硬コンクリート組成物は、充分な可使時間を確保しつつ、低温環境でも初期の強度発現性に優れるため、特に、土木建築分野で好適に用いられる。

Claims (15)

  1. 　セメント、急硬材、及び眠剤を含む組成物に対して添加する起硬剤であって、５℃の条件で前記組成物に前記起硬剤を添加してから３０分後に得られる起硬剤含有組成物を固液分離して得られる液相中のアルミニウムイオン濃度が、５℃の条件で前記組成物に前記起硬剤を添加せずに得られる起硬剤非含有組成物を固液分離して得られる液相中のアルミニウムイオン濃度に対して、１．１倍以上である生コン出荷型急硬コンクリート用起硬剤。
  2. 　前記起硬剤が、カルシウムアルミネート系化合物を含有する請求項１に記載の生コン出荷型急硬コンクリート用起硬剤。
  3. 　前記起硬剤が、さらにセッコウ類を含有する請求項２に記載の生コン出荷型急硬コンクリート用起硬剤。
  4. 　前記カルシウムアルミネート系化合物中のＣａＯが３０～６０質量％、Ａｌ２Ｏ３が３０～６０質量％、ＳｉＯ２が１～１８質量％の範囲である請求項２又は３に記載の生コン出荷型急硬コンクリート用起硬剤。
  5. 　前記カルシウムアルミネート系化合物の非晶質度が７０％以上である請求項２～４のいずれか１項に記載の生コン出荷型急硬コンクリート用起硬剤。
  6. 　セメント、急硬材、及び眠剤を含むＡ材と、請求項１～５のいずれか１項に記載の生コン出荷型急硬コンクリート用起硬剤を含むＢ材と、を含む２材型の生コン出荷型急硬コンクリート材料。
  7. 　セメント、急硬材、及び眠剤を含むＡ材に、請求項１～５のいずれか１項に記載の生コン出荷型急硬コンクリート用起硬剤を含むＢ材が添加混合されてなる生コン出荷型急硬コンクリート組成物。
  8. 　前記急硬材がカルシウムアルミネート系化合物とセッコウ類とを含む請求項７に記載の生コン出荷型急硬コンクリート組成物。
  9. 　前記カルシウムアルミネート系化合物がＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系化合物を含み、前記ＣａＯ－Ａｌ２Ｏ３－ＳｉＯ２系化合物の非晶質度が７０％以上で、かつ、ＳｉＯ２が１～１８質量％の範囲である請求項８に記載の生コン出荷型急硬コンクリート組成物。
  10. 　前記眠剤が、オキシカルボン酸、又は、リチウム以外のアルカリ金属炭酸塩及びオキシカルボン酸の混合物を含む請求項７～９のいずれか１項に記載の生コン出荷型急硬コンクリート組成物。
  11. 　前記生コン出荷型急硬コンクリート用起硬剤の含有量が、前記セメント及び前記急硬材の合計１００質量部に対して、０．５～７質量部である請求項７～１０のいずれか１項に記載する生コン出荷型急硬コンクリート組成物。
  12. 　少なくとも、セメント、急硬材、及び眠剤を混練水とともに練り混ぜ用容器内で練り混ぜる工程と、さらに、請求項１～５のいずれか１項に記載の生コン出荷型急硬コンクリート用起硬剤を混合する工程と、を順次含む生コン出荷型急硬コンクリートの調製方法。
  13. 　前記練り混ぜる工程において、少なくとも、前記セメント、前記急硬材、前記眠剤、前記骨材及び前記混練水を含むベースコンクリートの容量を、前記練り混ぜ容器の内容積の４０％以上とする請求項１２に記載の生コン出荷型急硬コンクリートの調製方法。
  14. 　生コン出荷型急硬コンクリート用起硬剤を混合した後の可使時間を１５分以上確保できるように前記生コン出荷型急硬コンクリート用起硬剤の種類と混合量を定める請求項１２又は１３に記載の生コン出荷型急硬コンクリートの調製方法。
  15. 　前記眠剤の使用量を、前記セメントと前記急硬材の合計１００質量部に対して、０．３～５質量部とする請求項１２～１４のいずれか１項に記載の生コン出荷型急硬コンクリートの調製方法。
PCT/JP2019/030708 2018-08-22 2019-08-05 生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法 Ceased WO2020039908A1 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
CN201980054389.9A CN112601726A (zh) 2018-08-22 2019-08-05 用于以预拌混凝土方式出货的快硬混凝土的硬化剂、以预拌混凝土方式出货的快硬混凝土材料、以预拌混凝土方式出货的快硬混凝土组合物及其调制方法
JP2020538280A JP7319984B2 (ja) 2018-08-22 2019-08-05 生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法
SG11202101322XA SG11202101322XA (en) 2018-08-22 2019-08-05 Hardening agent for ready-mixed shipped rapid-hardening concrete, ready-mixed shipped rapid-hardening concrete material, ready-mixed shipped rapid-hardening concrete composition, and method for preparing same

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2018155805 2018-08-22
JP2018-155805 2018-08-22

Publications (1)

Publication Number Publication Date
WO2020039908A1 true WO2020039908A1 (ja) 2020-02-27

Family

ID=69593065

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2019/030708 Ceased WO2020039908A1 (ja) 2018-08-22 2019-08-05 生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法

Country Status (4)

Country Link
JP (1) JP7319984B2 (ja)
CN (1) CN112601726A (ja)
SG (1) SG11202101322XA (ja)
WO (1) WO2020039908A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2022059519A1 (ja) * 2020-09-18 2022-03-24
WO2022092081A1 (ja) * 2020-10-30 2022-05-05 デンカ株式会社 ２材型の生コン出荷型急硬コンクリート材料及び生コン出荷型急硬コンクリート組成物
WO2023171770A1 (ja) * 2022-03-10 2023-09-14 デンカ株式会社 セメント組成物

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007045654A (ja) * 2005-08-09 2007-02-22 Taiheiyo Material Kk 速硬コンクリートの製造方法
JP2007320834A (ja) * 2006-06-05 2007-12-13 Denki Kagaku Kogyo Kk 超速硬セメント組成物、超速硬セメントコンクリート組成物、及び超速硬セメントコンクリート
WO2018154890A1 (ja) * 2017-02-22 2018-08-30 デンカ株式会社 生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法

Family Cites Families (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006062878A (ja) * 2004-07-28 2006-03-09 Taiheiyo Material Kk スラリー状速硬剤
JP5855902B2 (ja) * 2011-10-31 2016-02-09 太平洋マテリアル株式会社 アルミナセメント
ES2627999T3 (es) * 2012-03-30 2017-08-01 Denka Company Limited Cemento de endurecimiento rápido
CN105339322B (zh) * 2013-06-20 2017-09-05 电化株式会社 水泥快硬材料、其制造方法、以及水泥组合物
EP3315472B1 (en) * 2015-06-26 2020-03-04 Denka Company Limited Quick hardening material, method for producing it, and quick hardening cement composition using it

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007045654A (ja) * 2005-08-09 2007-02-22 Taiheiyo Material Kk 速硬コンクリートの製造方法
JP2007320834A (ja) * 2006-06-05 2007-12-13 Denki Kagaku Kogyo Kk 超速硬セメント組成物、超速硬セメントコンクリート組成物、及び超速硬セメントコンクリート
WO2018154890A1 (ja) * 2017-02-22 2018-08-30 デンカ株式会社 生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2022059519A1 (ja) * 2020-09-18 2022-03-24
JP7573634B2 (ja) 2020-09-18 2024-10-25 デンカ株式会社 生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物
WO2022092081A1 (ja) * 2020-10-30 2022-05-05 デンカ株式会社 ２材型の生コン出荷型急硬コンクリート材料及び生コン出荷型急硬コンクリート組成物
JPWO2022092081A1 (ja) * 2020-10-30 2022-05-05
JP7836766B2 (ja) 2020-10-30 2026-03-27 デンカ株式会社 ２材型の生コン出荷型急硬コンクリート材料及び生コン出荷型急硬コンクリート組成物
WO2023171770A1 (ja) * 2022-03-10 2023-09-14 デンカ株式会社 セメント組成物
JPWO2023171770A1 (ja) * 2022-03-10 2023-09-14

Also Published As

Publication number Publication date
JP7319984B2 (ja) 2023-08-02
SG11202101322XA (en) 2021-03-30
CN112601726A (zh) 2021-04-02
JPWO2020039908A1 (ja) 2021-08-10

Similar Documents

Publication Publication Date Title
JP6830149B2 (ja) 生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法
JP5706417B2 (ja) ビーライト−スルホアルミン酸カルシウム−フェライトクリンカーに基づく水硬性結合剤に対する添加剤
CN101258115B (zh) 灌浆用水泥组合物及使用该组合物的灌浆材料
WO2021215509A1 (ja) セメント混和材、膨張材、及びセメント組成物
JP7319984B2 (ja) 生コン出荷型急硬コンクリート用起硬剤、生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物及びその調製方法
WO2022196633A1 (ja) セメント混和材、セメント組成物、及びコンクリート製品の製造方法
JP2022135892A (ja) クリンカ粉末及びその製造方法
JP7037879B2 (ja) 二次製品用早強混和材および二次製品用早強コンクリート
JP4494743B2 (ja) セメント組成物の製造方法
JP2015034116A (ja) セメントクリンカ及びセメント組成物
JP7605838B2 (ja) セメント混和材およびセメント組成物
CN117580812A (zh) 水泥外加剂、水泥外加剂的制造方法及水泥组合物
JP7573634B2 (ja) 生コン出荷型急硬コンクリート材料、生コン出荷型急硬コンクリート組成物
WO2023157714A1 (ja) セメント混和材、セメント組成物、セメントコンクリート
JP7209001B2 (ja) コンクリート組成物用養生剤、及びコンクリート組成物の養生方法
JP7083637B2 (ja) コンクリートおよびその製造方法
JP2003192410A (ja) セメント混和材、セメント組成物、及びそれを用いたセメントコンクリート
JP2023028441A (ja) グラウト材料、グラウトモルタル組成物及び硬化体
JP7576994B2 (ja) セメントクリンカ粉砕物含有粉末
JP7836766B2 (ja) ２材型の生コン出荷型急硬コンクリート材料及び生コン出荷型急硬コンクリート組成物
JP2014162696A (ja) セメント系固化材
JP2004338983A (ja) ポルトランドセメントクリンカおよびそれを用いたセメント組成物
JP7037878B2 (ja) 二次製品用早強混和材および二次製品用早強コンクリート
JP6207992B2 (ja) セメント混和材およびセメント組成物それを用いたセメント硬化体
JP3367576B2 (ja) セメントの水和熱発生時間調整材及びセメント組成物

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 19852834

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2020538280

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 19852834

Country of ref document: EP

Kind code of ref document: A1
