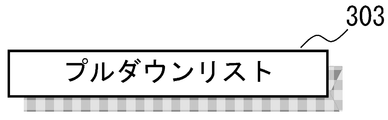

  • the object 300 the button 301, the list 302, the pull-down list 303, and the rectangular area 304 are detected and the state is changed and changed again by detecting the pressure sensitivity 210.
  • the present invention can also be applied to other types of objects 300.
  • the state of slide switches, check boxes, radio buttons, sliders, scroll bars, and the like can be changed and changed again by the pressure sensitive 210.
  • the position 200 checked by the pressure-sensitive 210 and the position 200 of the slider may be changed and displayed on the display unit 21.
  • the scroll speed and the position 200 may be changed by the pressure sensitivity 210.

Landscapes

  • Engineering & Computer Science (AREA)
  • General Engineering & Computer Science (AREA)
  • Theoretical Computer Science (AREA)
  • Human Computer Interaction (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • User Interface Of Digital Computer (AREA)

Abstract

操作性を向上させた情報処理装置を提供する。 表示部(21)は、ユーザーにより選択可能なオブジェクト(300)を表示する。位置感圧検知部(100)は、表示部(21)の表示領域に対応する特定範囲内で押下された箇所の位置(200)と感圧(210)とを検知する。オブジェクト選択部(110)は、位置(200)に対応したオブジェクト(300)を選択する。状態変更部(120)は、検知された感圧(210)が第一閾値(330)以上になった場合、オブジェクト選択部(110)により選択されたオブジェクト(300)の状態を変更する。状態再変更部(130)は、状態が変更されたオブジェクト(300)について、更に位置感圧検知部(100)により感圧(210)を検知して、検知された感圧(210)が第二閾値(340)になった際に、オブジェクト(300)の状態を再変更する。

Description

情報処理装置及び情報処理方法
 本発明は、情報処理装置及び情報処理方法に係り、特に感圧を検知可能な情報処理装置及び情報処理方法に関する。
 従来から、例えば、文書や画像を印刷可能な複合機(Multifunctional Peripheral, MFP)等の画像形成装置等のような情報処理装置が存在する。
 これらの画像形成装置では、操作パネル部に表示部と一体型のタッチパネルを備えたものが存在する。
 また、従来のタッチパネルには、押下した圧力(感圧)を検知する機能を備えたものが存在する。
 特許文献1には、このような感圧を検知可能なタッチパネルを備えた情報端末装置の例が記載されている。
特開2013-257642号公報
 しかしながら、特許文献1には、感圧を検知可能なタッチパネルについて、GUI(Graphical User Interface)で、どのように活用するのかについては具体的に記載されていなかった。
 このため、感圧を検知可能なタッチパネル等を活用して、操作性を向上させることが可能な情報処理装置が求められていた。
 本発明は、このような状況に鑑みてなされたものであって、上述の問題点を解消する画像形成装置を提供することを課題とする。
 本発明の情報処理装置は、ユーザーにより選択可能なオブジェクトを表示する表示部と、前記表示部の表示領域に対応する特定範囲内で押下された箇所の位置と感圧とを検知する位置感圧検知部と、前記位置感圧検知部により検知された位置に対応した前記オブジェクトを選択するオブジェクト選択部と、前記位置感圧検知部により検知された感圧が第一閾値以上になった場合、前記オブジェクト選択部により選択された前記オブジェクトの状態を変更する状態変更部と、前記状態変更部により状態が変更された前記オブジェクトについて、更に前記位置感圧検知部により感圧を検知して、検知された感圧が第二閾値になった際に、前記オブジェクトの状態を再変更する状態再変更部とを備えることを特徴とする。
 本発明の情報処理装置は、ユーザーにより範囲を指定可能なオブジェクトである矩形領域を表示する表示部と、前記表示部の表示領域に対応する特定範囲内で押下された箇所の位置と感圧とを検知する位置感圧検知部と、前記位置感圧検知部により検知された感圧が第一閾値以上になった場合、前記矩形領域の対角線の範囲を選択するよう状態を変更する状態変更部と、前記位置感圧検知部により検知された感圧が前記第一閾値未満に減少した後、検知された位置に対応して前記矩形領域を移動させ、検知された感圧が第二閾値になった際に、前記矩形領域の対角線の範囲の選択を解除するよう状態を変更する状態再変更部とを備えることを特徴とする。
 本発明の情報処理方法は、情報処理装置により実行される情報処理方法であって、前記情報処理装置は、ユーザーにより選択可能なオブジェクトを表示し、表示された表示領域に対応する特定範囲内で押下された箇所の位置と感圧とを検知し、検知された位置に対応した前記オブジェクトを選択し、検知された感圧が第一閾値以上になった場合、選択された前記オブジェクトの状態を変更し、状態が変更された前記オブジェクトについて、更に感圧を検知して、検知された感圧が第二閾値になった際に、前記オブジェクトの状態を再変更することを特徴とする。
 本発明によれば、感圧が第一閾値以上になった場合、オブジェクトの状態を変更し、検知された感圧が第二閾値になった際に、オブジェクトの状態を再変更することで、操作性を向上させた情報処理装置を提供することができる。
本発明の実施の形態に係る画像形成装置のシステム構成図である。 図1に示す画像形成装置の制御構成を示すブロック図である。 本発明の実施の形態に係るオブジェクト状態変更再変更処理のフローチャートである。 図3に示すオブジェクト状態変更再変更処理のボタン例の概念図である。 図3に示すオブジェクト状態変更再変更処理のボタン例の概念図である。 図3に示すオブジェクト状態変更再変更処理のボタン例の概念図である。 図3に示すオブジェクト状態変更再変更処理のボタン例の概念図である。 図3に示すオブジェクト状態変更再変更処理のリスト例の概念図である。 図3に示すオブジェクト状態変更再変更処理のリスト例の概念図である。 図3に示すオブジェクト状態変更再変更処理のリスト例の概念図である。 図3に示すオブジェクト状態変更再変更処理のリスト例の概念図である。 図3に示すオブジェクト状態変更再変更処理のプルダウンリスト例の概念図である。 図3に示すオブジェクト状態変更再変更処理のプルダウンリスト例の概念図である。 図3に示すオブジェクト状態変更再変更処理のプルダウンリスト例の概念図である。 図3に示すオブジェクト状態変更再変更処理のプルダウンリスト例の概念図である。 本発明の実施の形態に係る矩形選択移動処理のフローチャートである。 図7に示す矩形選択移動処理の概念図である。 図7に示す矩形選択移動処理の概念図である。 図7に示す矩形選択移動処理の概念図である。 従来のスライドスイッチを説明する概念図である。 従来のスライドスイッチを説明する概念図である。
<実施の形態>
〔画像形成装置1の全体のシステム構成〕
 まず、図1を参照して、本発明の実施の形態に係る情報処理装置の一例である画像形成装置1の全体のシステム構成について説明する。
 画像形成装置1は、画像処理部11、原稿読取部12、原稿給送部13、給紙部14、ネットワーク送受信部15、操作パネル部16、画像形成部17(画像形成手段)、及び記憶部19等を含む。各部は、制御部10に接続され、制御部10によって動作制御される。
 制御部10は、GPP(General Purpose Processor)、CPU(Central Processing Unit、中央処理装置)、MPU(Micro Processing Unit)、DSP(Digital Signal Processor)、GPU(Graphics Processing Unit)、ASIC(Application Specific Processor、特定用途向けプロセッサー)等の情報処理手段である。
 制御部10は、記憶部19のROMやHDDに記憶されている制御プログラムを読み出して、この制御プログラムをRAMに展開させて実行することで、後述する機能ブロックの各手段として動作させることが可能である。
 また、制御部10は、図示しない外部の端末や操作パネル部16から入力された所定の指示情報に応じて、装置全体の制御を行う。
 画像処理部11は、DSP(Digital Signal Processor)やGPU(Graphics Processing Unit)等の制御演算手段である。画像処理部11は、画像データに対して所定の画像処理を行う。画像処理部11は、例えば、拡大縮小、濃度調整、階調調整、画像改善等の各種画像処理を行う。
 画像処理部11は、原稿読取部12で読み取られた画像を、記憶部19に印刷データとして記憶する。この際、画像処理部11は、印刷データをPDFやTIFF等のフォーマットのファイル単位に変換することも可能である。
 原稿読取部12は、セットされた原稿を読み取る(スキャン)手段である。また、原稿読取部12は、画像形成装置1の本体部の上部に配設される。
 原稿読取部12は、例えば、スキャナーと、プラテンガラスと、原稿読取スリットとを備えている。原稿読取部12は、プラテンガラスに載置された原稿を読み取る場合には、スキャナーをプラテンガラスに対向する位置に移動させる。そして、原稿読取部12は、プラテンガラスに載置された原稿を走査しながら読み取って画像データを取得する。原稿読取部12は、取得した画像データを制御部10に出力する。
 また、原稿読取部12は、原稿給送部13から給送された原稿を読み取る場合には、スキャナーを、原稿読取スリットと対向する位置に移動させる。そして、原稿読取部12は、原稿読取スリットを介し、原稿給送部13による原稿の搬送動作と同期して原稿を読み取って、画像データを取得する。原稿読取部12は、取得した画像データを、制御部10に出力する。
 原稿給送部13は、原稿読取部12で読み取られる原稿を搬送する手段である。原稿給送部13は、原稿読取部12の上部に配設されている。
 原稿給送部13は、原稿載置部と、原稿搬送機構とを備えている。原稿給送部13は、原稿載置部に載置された原稿を、原稿搬送機構によって1枚ずつ順に繰り出して、原稿読取部12に給送する。
 給紙部14は、給紙部14は、記録紙を1枚ずつ画像形成部17に向けて繰り出す手段である。給紙部14は、本体部に備えられている。
 ネットワーク送受信部15は、LAN、無線LAN、WAN、携帯電話網等の外部ネットワークに接続するためのLANボードや無線送受信機等を含むネットワーク接続手段である。
 ネットワーク送受信部15は、データ通信用の回線ではデータを送受信し、音声電話回線では音声信号を送受信する。
 操作パネル部16は、ユーザーの指示を取得し、画像形成装置1の状態等を表示する手段である。
 操作パネル部16の構成については、後述する。
 画像形成部17は、ユーザーの出力指示により、記憶部19に記憶され、原稿読取部12で読み取られ、又は外部の端末から取得されたデータから記録紙への画像形成を行わせる手段である。
 画像形成部17は、感光体ドラム、露光部、現像部、転写部、及び定着部等を備えている。画像形成部17は、帯電、露光、現像、転写、定着からなる画像形成プロセスを実行することで記録紙Pにトナー像を記録する。
 記憶部19は、ROM(Read Only Memory)、RAM(Random Access Memory)等の半導体メモリーやHDD(Hard Disk Drive)等の記録媒体を用いた記憶手段である。
 記憶部19のRAMは、省電力状態であっても、セルフリフレッシュ等の機能により、記憶内容が保持されてもよい。
 記憶部19のROMやHDDには画像形成装置1の動作制御を行うための制御プログラムが記憶されている。これに加えて、記憶部19は、ユーザーのアカウント設定も記憶している。また、記憶部19には、ユーザー毎の保存フォルダーの領域が含まれていてもよい。
 また、操作パネル部16は、入力部20と、表示部21とを備えている。
 入力部20は、ユーザーによる各種指示を取得するためのタッチパネルやスイッチ(ボタン)等である。入力部20のタッチパネルは、抵抗膜方式や静電容量方式や歪み検知方式やマイクロポンプ方式等により、ユーザーが押下した表示部21上の座標等である位置200(図2)、及び押下された圧力等である感圧210等を検出し、それぞれの値を記憶部19に記憶する。入力部20は、ユーザーのタッチの押下の圧力に対応した、線形又は非線形の感圧210の値を算出可能である。また、入力部20は、タッチパネルがマルチタッチ対応の場合には、複数の位置200及び感圧210等を検出してもよい。
 また、入力部20のスイッチは、例えば、スタートキー、テンキー、複写やスキャナー等の動作モードの切り換え、選択された文書の印刷、送信、受信等に係る指示を取得するためのスイッチである。入力部20は、これらのスイッチについても、感圧210を検出可能であってもよい。
 なお、入力部20は、静電容量方式のタッチパネルの場合、所定距離だけ離れた位置でも、ユーザーの指等を動かしたことを検知できる。この場合、通常の値とは符号が反転した値、又は、表示部21の表面からの距離等の値として感圧210の値を算出することも可能である。
 表示部21は、LCD(Liquid Crystal Display)、OEL(Organic Electro-Luminescence)、FED(Field Emission Display)、蛍光表示管等の平面ディスプレイパネル、プロジェクタ、ステータス表示用LED等である。
 表示部21は、GUIに関連する各種操作画面を表示する。また、表示部21は、オブジェクト300(object)(図2)を表示することが可能である。
 なお、表示部21は、記憶部19に記憶された、スキャン画像の「プレビュー」(preview)の画像等も表示可能である。
 なお、画像形成装置1において、制御部10及び画像処理部11は、GPU内蔵CPU等やチップ・オン・モジュールパッケージのように、一体的に形成されていてもよい。
 また、制御部10及び画像処理部11は、RAMやROMやフラッシュメモリー等を内蔵していてもよい。
 また、画像形成装置1は、ファクシミリの送受信を行うFAX送受信部を備えていてもよい。
〔画像形成装置1の制御構成〕
 ここで、図2を参照し、画像形成装置1の制御構成について説明する。
 画像形成装置1の制御部10は、位置感圧検知部100、オブジェクト選択部110、状態変更部120、及び状態再変更部130を備えている。
 記憶部19は、位置200、感圧210、及びオブジェクト300を格納している。
 位置感圧検知部100は、表示部21の表示領域に対応する特定範囲内で押下された箇所の位置200と感圧210とを検知する。
 具体的には、位置感圧検知部100は、入力部20により格納された表示部21上のピクセル単位の座標や正規化された座標である位置200を取得する。また、位置感圧検知部100は、入力部20により算出された感圧の値である感圧210も取得する。
 なお、位置感圧検知部100は、位置200及び感圧210のいずれか及び両方を一度に取得することが可能である。
 また、位置感圧検知部100は、マルチタッチに対応の場合は、複数の接触された箇所の位置200及び感圧210を取得可能であってもよい。
 オブジェクト選択部110は、位置感圧検知部100により検知された位置200に対応したオブジェクト300を選択する。
 状態変更部120は、位置感圧検知部100により検知された感圧210が第一閾値330以上になった場合、オブジェクト選択部110により選択されたオブジェクト300の状態を変更する。
 具体的には、後述するように、オブジェクト300が複数の状態に設定可能なボタンであった場合には、状態変更部120は、第一閾値330以上になった際の感圧210の強さの最大値に対応して、ボタンを複数の状態のいずれかに設定する。
 状態再変更部130は、状態変更部120により状態が変更されたオブジェクト300について、更に位置感圧検知部100により感圧210を検知して、検知された感圧210が第二閾値340になった際に、オブジェクト300の状態を再変更する。
 具体的には、後述するように、オブジェクト300が複数の状態に設定可能なボタンであった場合には、位置感圧検知部100により第一閾値330未満に感圧210が減少したことを検知した後、第二閾値340の感圧210になった際に、ボタンを選択されていない状態に戻す。
 位置200は、入力部20により格納された、表示部21上の座標のデータである。位置200は、入力部20がマルチタッチ対応の場合には、位置200は複数の座標を含んでいる。
 感圧210は、入力部20により格納された、押下された圧力等の感圧のデータである。感圧210も、入力部20がマルチタッチ対応の場合には、位置200は複数の感圧210の値を含んでいる。
 オブジェクト300は、特定のまとまりとして表示部21上でユーザーにより認識、選択可能なGUIの部品等の表示単位である。オブジェクト300は、例えば、ボタン、リスト、プルダウンリスト、スライドスイッチ、チェックボックス、ラジオボタン、スライダー、スクロールバー、テキストフィールド、矩形領域等のHTML(HyperText Markup Language)やJava(登録商標)やWindows(登録商標)のGUIコンポーネントに準拠したオブジェクトやクラス等であってもよい。
 また、オブジェクト300は、本実施形態においては、下記で説明するように、複数の状態に設定可能なものが存在する。
 また、オブジェクト300は、種類設定310、状態設定320、第一閾値330、及び第二閾値340を含んでいる。
 種類設定310は、オブジェクト300の種類を設定するデータである。この種類としては、例えば、上述のGUIコンポーネントの種類の値を含んでいてもよい。
 状態設定320は、オブジェクト300の一つ又は複数の状態の設定に関連するデータである。状態設定320は、例えば、ボタンの場合は、一つ又は複数の状態(各状態)に対応した値、各状態の説明文(アイテム、タイトル等)、各状態の選択時の色や形状、各状態に対応して呼び出される機能やクラスのポインター等のデータを含んでいてもよい。
 また、状態設定320は、例えば、自オブジェクトの領域を示す対角線の範囲、ポリゴン形状で示された複数の座標で示された範囲、選択された他のオブジェクト300のID(Identification)、画像やテキスト等についてのデータを含んでいてもよい。
 第一閾値330は、位置感圧検知部100により検知された感圧210に係る閾値である。この第一閾値330は、例えば、状態変更部120によりオブジェクト300の状態を変更するための判定が行われる際の閾値として用いられる。
 第二閾値340は、位置感圧検知部100により検知された感圧210に係る閾値である。この第二閾値340は、例えば、状態再変更部130によりオブジェクト300の状態を再変更するための判定が行われる際の閾値として用いられる。
 なお、オブジェクト300は、この他にも、各状態に対応した感圧210の閾値を含んでいてもよい。これら各状態に対応した感圧210の閾値は、例えば、第一閾値330以上、第二閾値340未満である複数のそれぞれ異なる値であってもよい。
 また、第一閾値330と第二閾値340とは、オブジェクト300の種類に対応して、適切な値を設定することが可能である。たとえば、後述するボタンとリストの場合、第一閾値330よりも第二閾値340の方が高い感圧の値が設定されていてもよい。また、後述する矩形領域の場合には、第一閾値330よりも第二閾値340の方が低い感圧の値が設定されていてもよい。また、後述するプルダウンリストの場合、第一閾値330と第二閾値340とに任意の感圧の値が設定されていてもよい。
 また、オブジェクト300は、名称、ID、色、背景画像、アイコン画像等のその他に必要なデータを含んでいてもよい。
 ここで、画像形成装置1の制御部10は、記憶部19に記憶された制御プログラムを実行することで、位置感圧検知部100、オブジェクト選択部110、状態変更部120、及び状態再変更部130として機能させることが可能である。
 また、上述の画像形成装置1の各部は、本発明の画像形成方法を実行するハードウェア資源となる。
〔画像形成装置1によるオブジェクト状態変更再変更処理〕
 次に、図3~図8Cを参照して、本発明の実施の形態に係る画像形成装置1によるオブジェクト状態変更再変更処理の説明を行う。
 まずは、図3~図4Dにより、一例として、オブジェクト300がボタン301(図4A~図4D)である場合に、このボタン301の状態を変更、再変更する際の処理について説明する。この例では、ボタン301の種類設定310は、複数の状態に設定可能なボタンである旨が設定されている。また、このボタン301は、各状態として、未選択時及び再変更時の初期状態、第一の状態、及び第二の状態が設定可能である。また、この例のボタン301は、選択されていない状態では、初期状態に設定されている。
 本実施形態のオブジェクト状態変更再変更処理は、主に制御部10が、記憶部19に記憶されたプログラムを、各部と協働し、ハードウェア資源を用いて実行する。
 以下で、図3のフローチャートを参照して、オブジェクト状態変更再変更処理の詳細をステップ毎に説明する。
(ステップS100)
 まず、位置感圧検知部100が、タッチ入力検知処理を行う。
 位置感圧検知部100は、入力部20において記憶部19に格納された位置200と感圧210とを取得する。これにより、位置感圧検知部100は、表示部21の表示領域に対応する特定範囲内で押下された箇所の位置200と感圧210とを検知する。
 また、位置感圧検知部100は、下記で説明するような、オブジェクト300が選択されているか否か、当該オブジェクト300の状態が変更されているか否かに関わらず、タッチの位置200と感圧210とを検知する。
 位置感圧検知部100は、マルチタッチの場合は、位置200に含まれる複数の座標、複数の感圧210の値を取得する。
(ステップS101)
 次に、オブジェクト選択部110が、オブジェクト選択検知処理を行う。
 オブジェクト選択部110は、位置200に対応したオブジェクト300を選択する。オブジェクト選択部110は、例えば、表示画面上の押下された箇所の位置200のいずれかの座標が、範囲内であったオブジェクト300を選択する。この際、オブジェクト選択部110は、特定座標間隔単位のメッシュ状の各点で、範囲内にあるオブジェクト300のID等が設定された「ヘッドバッファー」を用いて、検索を高速化してもよい。
 図4Aの例では、オブジェクト選択部110が、ボタン301を選択する。
(ステップS102)
 次に、状態再変更部130が、状態変更済か否かを判定する。状態再変更部130は、下記で説明するように、既にオブジェクト300の状態が変更されている場合に、Yesと判定する。状態再変更部130は、上述のボタン301の例では、既に第一状態又は第二状態であった場合に、Yesと判定する。状態再変更部130は、それ以外の場合、すなわち、初期状態であった場合Noと判定する。
 Yesの場合、状態再変更部130は、処理をステップS105に進める。
 Noの場合、状態再変更部130は、処理をステップS103に進める。
(ステップS103)
 ボタン301の状態が変更されている以外の場合、すなわち、初期状態であった場合、状態変更部120が、第一閾値330以上か否かを判定する。状態変更部120は、位置感圧検知部100により検知された感圧210が第一閾値330以上であった場合に、Yesと判定する。状態変更部120は、それ以外の場合には、Noと判定する。
 Yesの場合、状態変更部120は、処理をステップS104に進める。
 Noの場合、状態変更部120は、処理をステップS100に戻す。
(ステップS104)
 感圧210が第一閾値330以上であった場合、状態変更部120が、状態変更処理を行う。
 状態変更部120は、選択されたオブジェクト300の状態を変更する。上述のボタン301の例では、状態変更部120は、第一閾値330以上になった際の感圧210の強さの最大値に対応して、ボタン301を複数の状態のいずれかに設定する。
 図4Bの例では、状態変更部120は、感圧210が、第一閾値330以上で第一状態に対応した閾値未満であった場合に、第一状態に設定する。
 また、図4Cの例では、状態変更部120は、感圧210が、第一状態に対応した閾値以上で、第二閾値340未満の場合に、第二状態に設定する。
 その後、状態変更部120は、処理をステップS100に戻す。その後、位置感圧検知部100による位置200と感圧210の再度の検知が行われる。
(ステップS105)
 ボタン301の状態が変更されている場合、状態再変更部130が、感圧210が第二閾値340になったか否かを判定する。状態再変更部130は、状態が変更されたオブジェクト300についても、更に位置感圧検知部100により感圧210を検知して、例えば、この検知された感圧210が第二閾値340以上になった場合に、Yesと判定する。状態再変更部130は、それ以外の場合には、Noと判定する。
 Yesの場合、状態再変更部130は、処理をステップS106に進める。
 Noの場合、状態再変更部130は、処理をステップS100に戻す。
(ステップS106)
 感圧210が第二閾値340以上であった場合、状態再変更部130が、状態再変更処理を行う。
 状態再変更部130は、検知された感圧210が第二閾値340になった際に、オブジェクト300の状態を再変更する。上述のボタン301の例では、状態再変更部130は、ボタン301を選択されていない状態に戻す。
 図4Dの例では、状態再変更部130は、検知された感圧210が第二閾値340の感圧210以上になった際に、初期状態に再度、設定する。
 以上により、本発明の実施の形態に係るオブジェクト状態変更再変更処理を終了する。
 なお、状態再変更部130は、位置感圧検知部100により第一閾値330未満に感圧210が減少したことを検知した後で、第二閾値340になったか否かを検知して、オブジェクト300の状態を再変更してもよい。この際、状態再変更部130は、例えば、オブジェクト300を初期状態に変更してもよい。
 逆に、状態再変更部130は、た後で、位置感圧検知部100により第一閾値330未満に感圧210が減少するまで、更にオブジェクト300の状態が変更されないようにしてもよい。これにより、一旦、初期状態に再変更された後は、また押下しないと、オブジェクト300の状態が変更されないようにすることが可能である。
 また、上述の処理の記載においては、オブジェクト300が複数の状態に設定可能なボタンである場合に、状態を変更、再変更する例について説明した。
 しかしながら、本実施形態の画像形成装置1は、他の種類のオブジェクト300についても、同様に、状態を変更、再変更することが可能である。
 以下で、このような他の種類のオブジェクト300について、本実施形態の状態を変更、再変更する例について説明する。
〔リスト302の例〕
 次に、図5A~図5Dを参照して、本発明の実施の形態に係る画像形成装置1により、別の種類のオブジェクト300がリスト302である場合に、状態を変更、再変更する例について説明する。すなわち、例えば、オブジェクト300が複数のアイテムを選択可能なリスト302である場合に、このオブジェクト300の状態を、上述のオブジェクト状態変更再変更処理と同様の処理により、変更、再変更することが可能である。
 この場合、リスト302の種類設定310は、複数のアイテムのそれぞれの状態に設定可能なリストである旨のデータを含んでいる。また、このリスト302の状態設定320には、アイテムA、アイテムB、アイテムCの状態に設定可能である旨のデータを含んでいる。また、リスト302は、アイテムB、アイテムCに対応した感圧の閾値も含んでいる。
 図5Aに示すように、この例のリスト302は、選択されていない状態では、アイテムAに設定されている。

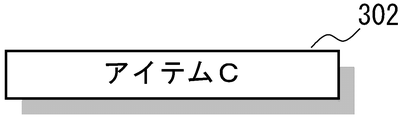

 図5B及び図5Cによると、この初期状態で、第一閾値330以上、第二閾値340未満の感圧210が検知されると、リスト302は、アイテムB、アイテムCに対応した感圧210の閾値により、それぞれ、アイテムB、アイテムCの状態に変更される。
 図5Dによると、第二閾値340以上の感圧210が検知されると、リスト302は、初期状態のアイテムAに再変更設定される。
 なお、それぞれのアイテムに状態が変更された後、感圧210が減少すると、変更を戻すようにしてもよい。
 たとえば、上述のボタン301(図4A~図4D)の例では、第二状態、第一状態、初期状態の順に変更が戻されてもよい。また、上述のリスト302の例では、例えば、アイテムC、アイテムB、アイテムAの順に状態が変更される。
 この場合、数秒~数十秒以上の特定時間だけその状態が維持された場合、その状態に変更されるように構成することが可能である。
〔プルダウンリスト303の例〕
 図6A~図6Dを参照して、本発明の実施の形態に係る画像形成装置1により、別の種類のオブジェクト300が、ユーザーにより「引き出されて」選択されるプルダウンリスト303である場合に、状態を変更、再変更する例について説明する。
 この場合、プルダウンリスト303の種類設定310には、複数のアイテムのそれぞれの状態に設定可能なプルダウンリスト303である旨のデータを含んでいる。また、このプルダウンリスト303の状態設定320には、何も選択されていない初期設定、アイテムA、アイテムB、アイテムCの状態に設定可能である旨のデータが含んでいる。また、リスト302の状態設定320には、アイテムB、アイテムCに対応した感圧210の閾値も含んでいる。また、リスト302の状態設定320には、プルダウンリスト303のタイトル(名称)等についても含んでいる。
 図6Aに示すように、この例のプルダウンリスト303は、選択されていない状態は初期状態であり、例えば、タイトル等が表示されるように設定されている。
 図6B及び図6Cによると、この初期状態で、第一閾値330以上の感圧210が検知されると、状態変更部120は、第一閾値330以上の感圧210の強さの最大値に対応する数のプルダウンリスト303のアイテムを、初期設定の範囲の外へ引き出して表示する。この例では、状態変更部120は、それぞれ、アイテムAとアイテムBとを引き出して表示している。なお、さらに大きな感圧210が検知された場合には、アイテムCが引き出されて表示されてもよい。
 図6Dによると、アイテムが引き出された状態で、状態再変更部130は、検知された感圧210が第二閾値340になった際に、検知された位置200がプルダウンリスト303のアイテムのいずれかであった場合には当該アイテムの状態に選択されるよう設定する。なお、この場合の第二閾値340は、上述の例のように、第一閾値330よりと同じ感圧210でも、第一閾値330より大きい感圧210でもよい。また、状態再変更部130は、検知された位置200が初期設定の範囲内の位置200であるか、又は、引き出されたアイテムのいずれの位置200でもなかった場合には、アイテムを引っ込めて、初期状態に戻すようにしてもよい。
〔画像形成装置1による矩形選択移動処理〕
 ここで、図7~図8Cを参照して、本発明の実施の形態に係る画像形成装置1により、別の種類のオブジェクト300として、ユーザーにより範囲を指定可能なオブジェクトである矩形領域304(図8A~図8C)について、状態を変更、再変更する例について説明する。
 この処理において、ユーザーは、タッチにより、この矩形領域304を選択して、移動させる。このため、矩形領域304の種類設定310には、ユーザーにより範囲を指定可能なオブジェクト300である旨のデータを含んでいる。また、矩形領域304の状態設定320には、対角線の範囲が指定されているか否かのデータを含んでいる。なお、この矩形領域304の範囲が選択されるまで、この矩形領域304のオブジェクト300自体は表示されないようにすることも可能である。この場合、状態設定320には、初期設定では、対角線の範囲は指定されておらず、対角線の座標として、表示部21の表示領域の特定範囲外等を示す特定値が設定されていてもよい。
 以下で、図7のフローチャートを参照して、矩形選択移動処理の詳細をステップ毎に説明する。
(ステップS110)
 まず、位置感圧検知部100が、タッチ入力検知処理を行う。
 この処理は、図3のステップS100と同様に行う。
(ステップS111)
 次に、状態再変更部130は、対角線範囲が選択済みであったか否かを判定する。状態再変更部130は、状態変更部120により、既に対角線の範囲が選択され設定されていた場合に、Yesと判定する。状態再変更部130は、それ以外、すなわち対角線範囲が選択済みでなかった場合には、Noと判定する。
 Yesの場合、状態再変更部130は、処理をステップS114に進める。
 Noの場合、状態再変更部130は、処理をステップS112に進める。
(ステップS112)
 対角線範囲が選択済みでなかった場合、状態変更部120が、第一閾値330以上か否かを判定する。状態変更部120は、位置感圧検知部100により検知された感圧210が第一閾値330以上であった場合に、Yesと判定する。状態変更部120は、それ以外の場合には、Noと判定する。
 Yesの場合、状態変更部120は、処理をステップS113に進める。
 Noの場合、状態変更部120は、処理をステップS110に戻す。
(ステップS113)
 感圧210が第一閾値330以上であった場合、状態変更部120が、対角線範囲選択処理を行う。
 状態変更部120は、矩形領域304の状態設定320の対角線の範囲を選択するよう状態を変更する。
 図8Aによると、状態変更部120は、ユーザーPがタッチした位置200に対応して、対角線Dのように矩形領域304の範囲を選択し、状態設定320に対角線範囲選択済みと設定する。
 なお、状態変更部120は、この処理を、検知された感圧210が第一閾値330以上の場合に継続することが可能である。この場合、状態変更部120は、検知された感圧210が第一閾値330以下になった場合、状態設定320に対角線範囲選択済みと設定する。
 その後、再設定部は、処理をステップS110に戻す。
(ステップS114)
 対角線範囲が選択済みであった場合、状態再変更部130が、感圧210が第二閾値340以下か否かを判定する。状態再変更部130は、感圧210が第二閾値340以下になった場合に、Yesと判定する。状態再変更部130は、それ以外の場合、すなわち感圧210が第二閾値340より大きかった場合には、Noと判定する。
 Yesの場合、状態再変更部130は、処理をステップS116に進める。
 Noの場合、状態再変更部130は、処理をステップS115に進める。
(ステップS115)
 感圧210が第二閾値340より大きかった場合、再設定部が、矩形領域移動処理を行う。
 図8Bの例に示すように、再設定部は、ユーザーPがタッチした位置を移動することで、検知された位置200に対応して矩形領域304を移動させる。この際に、再設定部は、矩形領域304の範囲内にあった、他のオブジェクト300やオブジェクト300内の画像やテキスト等についても、この矩形領域304の移動に対応して移動させてもよい。
 その後、再設定部は、処理をステップS110に戻す。
(ステップS116)
 感圧210が第二閾値340以下であった場合、再設定部が、対角線範囲選択解除処理を行う。
 図8Cの例に示すように、再設定部は、移動されてもよい後の矩形領域304を初期設定に戻す。この際、再設定部は、矩形領域304のオブジェクト300が表示されないようにしてもよい。
 以上により、本発明の実施の形態に係る矩形選択移動処理を終了する。
 以上のように構成することで、以下のような効果を得ることができる。
 従来、特許文献1の技術では、GUIにおいて、感圧210を検知可能なタッチパネルからの入力に対応した表示をどのように行うのか具体的には開示されていなかった。
 これに対して、本発明の実施の形態に係る画像形成装置1は、ユーザーにより選択可能なオブジェクト300を表示する表示部21と、表示部21の表示領域に対応する特定範囲内で押下された箇所の位置200と感圧210とを検知する位置感圧検知部100と、位置感圧検知部100により検知された位置200に対応したオブジェクト300を選択するオブジェクト選択部110と、位置感圧検知部100により検知された感圧210が第一閾値330以上になった場合、オブジェクト選択部110により選択されたオブジェクト300の状態を変更する状態変更部120と、状態変更部120により状態が変更されたオブジェクト300について、更に位置感圧検知部100により感圧210を検知して、検知された感圧210が第二閾値340になった際に、オブジェクト300の状態を再変更する状態再変更部130とを備える情報処理装置であることを特徴とする。
 このように構成することで、感圧210を検知可能なタッチパネル等を用いた際に、操作性を向上させる情報処理装置を提供することができる。
 また、典型的なスマートフォン等の情報処理装置においては、GUI部品として、タッチで押下することでオン、オフを切り換えるボタンの表現が存在した。このようなボタンの場合は、触れることで色が変化する等して状態が変更されたことを表現していた。
 このような従来のGUIによるボタンの表現の場合、触ってしまえば状態が変化してしまうため、画面のスクロール時や端末の保持のために指が触れているときに誤認識することがあった。
 また、図9A及び図9Bを参照すると、GUI部品として、スライドすることでオン、オフを切り換えるスライドスイッチ309の表現が存在した。たとえば、図9Aに示すように、スライドは、左側の初期状態では、白又は淡色で表示される。これに対して、図9Bのように、丸いつまみ等のアイコンがタッチされ右へ移動(ドラッグ)されると、表示が濃色に変化し、状態が変更されたことを示す。すなわち、スライドスイッチ309では、押下されて左右へ移動されることで、色が変化する等して状態が変更されたことを示す。このような構成により、誤認識の可能性を、単純なボタンに比べて下げることができる。
 しかしながら、スライドスイッチ309は、ボタンと比較して表示部21の画面上の表示面積を多く占有するという問題があった。
 これに対して、本発明の実施の形態に係る画像形成装置1は、オブジェクト300は、複数の状態を設定可能なボタンであり、状態変更部120は、第一閾値330以上になった際の感圧210の強さの最大値に対応して、ボタンを複数の状態のいずれかに設定し、状態再変更部130は、位置感圧検知部100により第二閾値340の感圧210になった際に、ボタンを選択されていない状態に戻すことを特徴とする。
 すなわち、本発明の実施の形態に係る画像形成装置1は、感圧210が第一閾値330以上になった場合、オブジェクト300の状態を変更し、検知された感圧210が第二閾値340になった際に、オブジェクト300の状態を再変更することで、表示面積を従来のボタン表現と同様にしながら、誤認識を減らすことが可能になる。これにより、感圧210式の表示部21及び入力部20を搭載している機器において、感圧検知を活用した状態変化を実現することができる。
 具体的には、特定値以上の感圧になるようボタンを押下することで状態を変更、再変更させ、ノック式ボールポイントペン(ball-point pen)のような操作感を実現することができる。
 また、本発明の実施の形態に係る画像形成装置1は、オブジェクト300は、複数の状態として、それぞれ複数のアイテムを設定可能なリストであり、状態変更部120は、第一閾値330以上の感圧210の強さに対応して、リストの各アイテムを順番に表示し、状態再変更部130は、検知された感圧210が第二閾値340になった際に、ボタンを選択されていない状態に戻すことを特徴とする。
 このように構成することで、GUIのリスト表現においても、表示面積を少なくしつつ、容易にアイテムを選択可能なリストを実現できる。
 また、本発明の実施の形態に係る画像形成装置1は、オブジェクト300は、複数の状態として、それぞれ複数のアイテムを設定可能なプルダウンリストであり、状態変更部120は、第一閾値330以上の感圧210の強さの最大値に対応する数のプルダウンリストのアイテムを、オブジェクト300の位置200の外へ引き出して表示し、状態再変更部130は、検知された感圧210が第二閾値340になった際に、検知された位置200がプルダウンリストのアイテムの位置200であった場合には当該アイテムを選択することを特徴とする。
 このように構成することで、プルダウンリストについても、必要な数のアイテムだけ引き出して、これらのアイテムを選択可能となる。
 また、プルダウンリストのアイテム選択時におけるユーザーの指の移動を最小限に抑えることが可能となるため、GUIでの操作性が向上する。
 また、本発明の実施の形態に係る画像形成装置1は、ユーザーにより範囲を指定可能なオブジェクト300である矩形領域304を表示する表示部21と、表示部21の表示領域に対応する特定範囲内で押下された箇所の位置200と感圧210とを検知する位置感圧検知部100と、位置感圧検知部100により検知された感圧210が第一閾値330以上になった場合、矩形領域304の対角線の範囲を選択するよう状態を変更する状態変更部120と、位置感圧検知部100により第一閾値330未満に感圧210が減少したことを検知した後、検知された位置200に対応して矩形領域304を移動させ、検知された感圧210が第二閾値340になった際に、矩形領域304の対角線の範囲の選択を解除するよう状態を変更する状態再変更部130とを備えることを特徴とする。
 このように構成することで、タッチパネル等で操作性よく矩形領域304を選択可能にすることができる。
〔他の実施の形態〕
 なお、本発明の実施の形態においては、オブジェクト300として、ボタン301、リスト302、プルダウンリスト303、及び矩形領域304について、感圧210を検知して状態を変更、再変更する例について記載したものの、他の種類のオブジェクト300についても適用可能である。
 たとえば、スライドスイッチ、チェックボックス、ラジオボタン、スライダー、及びスクロールバー等についても、感圧210により状態を変更、再変更させることが可能である。この際、ラジオボタンやスライダーについては、感圧210によりチェックされた位置200やスライダーの位置200が変更されて、表示部21に表示されてもよい。また、スクロールバーについては、感圧210により、スクロールのスピードや位置200を変更してもよい。
 また、上述の実施の形態においては、オブジェクト300に含まれる規定の閾値と比較して、この閾値に対応して状態を変更、再変更する例について説明した。しかしながら、閾値として一つの閾値を設定する変数等を備えておき、この変数の値等により、状態を段階的に変更してゆくような構成でもよい。
 このように構成することで、閾値をアプリケーション等から変化させやすくなり、プログラム開発の柔軟性を高めることができる。
 また、上述の実施の形態では、表示部21と一体型のタッチパネルにより、ユーザーが直接位置200を指定する例について記載した。しかしながら、位置200と感圧210とを検知可能なトラックパッドやデジタイザー等を用いて、表示部21上の表示領域に対応する特定範囲内の位置200と感圧210とを検知してもよい。また、マウスやトラックパッド等のポインティングデバイスを用いて表示部21上の表示領域に対応する特定範囲内の位置200を検知し、スイッチやフットペダル等を用いて感圧210を検知してもよい。
 また、本発明は、画像形成装置以外の情報処理装置にも適用できる。つまり、本発明に係る情報処理装置は、感圧210式のタッチパネルを備えた、PC(Personal computer)、携帯電話、スマートフォン、PDA(Personal Digital Assistant)、業務用端末等であってもよい。
 このように構成することで、感圧210を取得可能な各種電子機器に適用可能となる。
 また、上記実施の形態の構成及び動作は例であって、本発明の趣旨を逸脱しない範囲で適宜変更して実行することができることは言うまでもない。

Claims (6)

  1.  ユーザーにより選択可能なオブジェクトを表示する表示部と、
     前記表示部の表示領域に対応する特定範囲内で押下された箇所の位置と感圧とを検知する位置感圧検知部と、
     前記位置感圧検知部により検知された位置に対応した前記オブジェクトを選択するオブジェクト選択部と、
     前記位置感圧検知部により検知された感圧が第一閾値以上になった場合、前記オブジェクト選択部により選択された前記オブジェクトの状態を変更する状態変更部と、
     前記状態変更部により状態が変更された前記オブジェクトについて、更に前記位置感圧検知部により感圧を検知して、検知された感圧が第二閾値になった際に、前記オブジェクトの状態を再変更する状態再変更部とを備える
     ことを特徴とする情報処理装置。
  2.  前記オブジェクトは、複数の状態に設定可能なボタンであり、
     前記状態変更部は、前記第一閾値以上になった際の感圧の強さの最大値に対応して、前記ボタンを複数の状態のいずれかに設定し、
     前記状態再変更部は、前記第二閾値の感圧になった際に、前記ボタンを選択されていない状態に戻す
     ことを特徴とする請求項1に記載の情報処理装置。
  3.  前記オブジェクトは、複数のアイテムのそれぞれの状態に設定可能なリストであり、
     前記状態変更部は、前記第一閾値以上の感圧の強さに対応して、前記リストの各アイテムを順番に表示し、
     前記状態再変更部は、検知された感圧が前記第二閾値になった際に、前記リストを選択されていない状態に戻す
     ことを特徴とする請求項1に記載の情報処理装置。
  4.  前記オブジェクトは、複数のアイテムのそれぞれの状態に設定可能なプルダウンリストであり、
     前記状態変更部は、前記第一閾値以上の感圧の強さの最大値に対応する数の前記プルダウンリストのアイテムを、前記オブジェクトの位置の外へ引き出して表示し、
     前記状態再変更部は、検知された感圧が前記第二閾値になった際に、検知された位置が前記プルダウンリストのアイテムの位置であった場合には当該アイテムを選択する
     ことを特徴とする請求項1に記載の情報処理装置。
  5.  ユーザーにより範囲を指定可能なオブジェクトである矩形領域を表示する表示部と、
     前記表示部の表示領域に対応する特定範囲内で押下された箇所の位置と感圧とを検知する位置感圧検知部と、
     前記位置感圧検知部により検知された感圧が第一閾値以上になった場合、前記矩形領域の対角線の範囲を選択するよう状態を変更する状態変更部と、
     前記位置感圧検知部により検知された感圧が前記第一閾値未満に減少した後、検知された位置に対応して前記矩形領域を移動させ、検知された感圧が第二閾値になった際に、前記矩形領域の対角線の範囲の選択を解除するよう状態を変更する状態再変更部とを備える
     ことを特徴とする情報処理装置。
  6.  情報処理装置により実行される情報処理方法であって、前記情報処理装置は、
     ユーザーにより選択可能なオブジェクトを表示し、
     表示された表示領域に対応する特定範囲内で押下された箇所の位置と感圧とを検知し、
     検知された位置に対応した前記オブジェクトを選択し、
     検知された感圧が第一閾値以上になった場合、選択された前記オブジェクトの状態を変更し、
     状態が変更された前記オブジェクトについて、更に感圧を検知して、検知された感圧が第二閾値になった際に、前記オブジェクトの状態を再変更する
     ことを特徴とする情報処理方法。
PCT/JP2017/027138 2016-08-29 2017-07-27 情報処理装置及び情報処理方法 Ceased WO2018042958A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2016166854 2016-08-29
JP2016-166854 2016-08-29

Publications (1)

Publication Number Publication Date
WO2018042958A1 true WO2018042958A1 (ja) 2018-03-08

Family

ID=61309442

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2017/027138 Ceased WO2018042958A1 (ja) 2016-08-29 2017-07-27 情報処理装置及び情報処理方法

Country Status (1)

Country Link
WO (1) WO2018042958A1 (ja)

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH10171600A (ja) * 1996-12-06 1998-06-26 Brother Ind Ltd 入力装置
JP2004070492A (ja) * 2002-08-02 2004-03-04 Hitachi Ltd タッチパネルを備えた表示装置及び情報処理方法
JP2011059821A (ja) * 2009-09-07 2011-03-24 Sony Corp 入力装置、入力方法及びプログラム

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH10171600A (ja) * 1996-12-06 1998-06-26 Brother Ind Ltd 入力装置
JP2004070492A (ja) * 2002-08-02 2004-03-04 Hitachi Ltd タッチパネルを備えた表示装置及び情報処理方法
JP2011059821A (ja) * 2009-09-07 2011-03-24 Sony Corp 入力装置、入力方法及びプログラム

Similar Documents

Publication Publication Date Title
US11175763B2 (en) Information processing apparatus, method for controlling the same, and storage medium
US11106348B2 (en) User interface apparatus, image forming apparatus, content operation method, and control program
CN108513029B (zh) 图像处理装置和图像处理装置的控制方法
JP2016115337A (ja) ユーザインタフェース装置、画像形成装置、ユーザインタフェース装置の制御方法及び記憶媒体
US10009489B2 (en) Display and input device that receives image forming instruction through touch panel
JP2013164677A (ja) 画像処理装置及びその制御方法とプログラム
JP5051278B2 (ja) デバイス制御プログラム、及びデバイス制御方法
KR20150139337A (ko) 화상형성장치의 애플리케이션 실행을 조작하는 화면을 제공하는 방법 및 이를 이용하는 화상형성장치
JP2019139440A (ja) 情報処理装置、その制御方法、及びプログラム
US8982397B2 (en) Image processing device, non-transitory computer readable recording medium and operational event determining method
JP7195794B2 (ja) 画像処理装置、画像処理装置の制御方法、及びプログラム
US10152167B2 (en) Operation display system, operation display device, and operation display program
US20140293338A1 (en) Device for generating display data, information device, and display system
KR102333135B1 (ko) 화상형성장치의 애플리케이션 실행을 조작하는 화면을 제공하는 방법 및 이를 이용하는 화상형성장치
JP6121564B2 (ja) 情報処理装置、画像形成装置、及び情報処理方法
JP6092074B2 (ja) 情報処理装置、画像形成システム、及び情報処理方法
JP5472023B2 (ja) 表示処理装置およびコンピュータプログラム
JP2017097814A (ja) 情報処理装置、情報処理装置の制御方法、及びプログラム
JP5445637B2 (ja) デバイス制御プログラム、及びデバイス制御方法
CN112840301A (zh) 图像形成装置以及数值计数方法
JP6176284B2 (ja) 操作表示システム、操作表示装置および操作表示プログラム
JP5672368B2 (ja) デバイス制御プログラム、及びデバイス制御方法
JP6421861B2 (ja) デバイス制御プログラム、及びデバイス制御方法
JP2025024712A (ja) デバイス制御プログラム、及びデバイス制御方法
JP2015064907A (ja) デバイス制御プログラム、及びデバイス制御方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17845967

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

NENP Non-entry into the national phase

Ref country code: JP

122 Ep: pct application non-entry in european phase

Ref document number: 17845967

Country of ref document: EP

Kind code of ref document: A1
