Definitions

  • the present invention relates to a material for strain sensors. More specifically, the present invention relates to a printable deformation sensor material and a method of manufacturing the same, which can be printed and capable of electrically sensing and measuring various directions and sizes.
  • a strain sensor refers to a sensor that senses a physical change such as tension, bending, or distortion applied to the sensor. This can be applied to various fields using the property of sensing physical change.
  • the present invention may be used in various forms, from a motion sensor for detecting a change in movement of a finger and a toe, to a smart sportswear that can check the degree of relaxation and contraction of the body joints and muscles, and the amount of exercise during exercise.
  • the present invention is not limited to detecting human movement, and may be used in various fields such as a large-area deformation sensor assembly, a micro crack detector of a facility, and the like.
  • Conventional strain sensors include sensors using metal thin films. It is a sensor that can detect deformation by measuring the resistance change caused by the physical change applied to the metal.
  • the deformation sensor using the metal thin film is difficult to implement a large area in nature, and the sensitivity to detect the pressure or the size of the deformation is very low, there is a limit in performance.
  • the present invention is excellent in flexibility, and can respond to physical changes, such as pressure and deformation, and the material for the deformation sensor based on the printable resistance change and its manufacturing method capable of implementing stable electrical conductivity. It aims to provide.
  • An aspect of the present invention includes an elastomer and a graphene-amined carbon nanotube composite, wherein the graphene-amined carbon nanotube composite is a graphene oxide bonded to an amine group of a carbon nanotube functionalized with an amine group It relates to a paste composition for deformation sensor, characterized in that.
  • Another aspect of the present invention relates to a composite material for strain sensors formed by applying a paste composition comprising an elastomer and a graphene-amined carbon nanotube composite on at least one surface of the flexible substrate and the flexible substrate.
  • Another aspect of the present invention is the step of (a) sonicating an aqueous dispersion containing aminated carbon nanotubes and mixing with a graphene oxide solution,
  • It relates to a method for producing a paste composition for deformation material comprising a.
  • the paste composition for deformation materials according to the present invention uses a mixture of an elastomer and a carbon nanotube composite in which a specific component is bonded, so that the conductive material in the elastomer is uniformly dispersed, and the size and direction of deformation are significantly sensitive to electrical sensitivity. There is an advantage that can be improved.
  • the paste composition for deformation material of the present invention is easy to print and can be applied to molding using three-dimensional printing, there is an advantage that it can be used in various fields.
  • Figure 1 shows the change in resistance according to the elongation of the film prepared in Example 1 according to the present invention.
  • Figure 2 shows the change in resistance during repeated deformation of 50% elongation of the film prepared in Example 1 according to the present invention.
  • Figure 3 shows an image of a three-dimensional printing structure prepared using the paste composition prepared in Example 3 according to the present invention.
  • Example 1 9 - - One 0.3 34.8
  • Example 2 45 - - One 0.3 68.5
  • Example 3 90 - - One 0.3 84.3
  • Example 4 9 - - One 0.4 25.6
  • Example 5 9 - - One 0.5 12.2 Comparative Example 1 - 9 - One 0.3 Film crack Comparative Example 2 - 90 - One 0.3 Film crack Comparative Example 3 - 9 One 0.3 Resistance measurement not possible
  • the embodiments according to the present invention have excellent resistance change rate, which can be confirmed that the sensitivity to deformation is excellent.
  • Comparative Examples the film itself cracked and resistance measurement was impossible.
  • Figure 1 shows the change in resistance according to the elongation of the film according to Example 1, it could be confirmed that the sensitivity according to the size of the deformation is significantly improved. As can be seen in FIG. 2 even when the 50% elongation repeated deformation, it can be seen that a stable resistance change to ensure the reliability.
  • Figure 3 shows a three-dimensional printing structure manufactured using the paste composition prepared in Example 3, it was confirmed that the complex structural shape can be printed without any limitation.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Health & Medical Sciences (AREA)
  • Nanotechnology (AREA)
  • Materials Engineering (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Inorganic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Compositions Of Macromolecular Compounds (AREA)
  • Measurement Of Length, Angles, Or The Like Using Electric Or Magnetic Means (AREA)
  • Carbon And Carbon Compounds (AREA)

Abstract

본 발명은 다양한 방향과 크기에 전기적으로 감지하여 측정할 수 있으면서 인쇄 가능한 변형 센서용 소재 및 이의 제조방법에 관한 것으로, 탄성중합체 및 그래핀-아민화 탄소나노튜브 복합체를 포함하며, 상기그래핀-아민화 탄소나노튜브 복합체는 아민기로 표면 기능화된 탄소나노튜브의 아민기에 그래핀 산화물이 결합된 것을 특징으로 한다.

Description

인쇄가 가능한 변형 센서용 소재
본 발명은 변형 센서용 소재에 관한 것이다. 보다 상세하게는 인쇄가 가능하고, 다양한 방향과 크기를 전기적으로 감지하여 측정할 수 있으면서 인쇄 가능한 변형 센서용 소재 및 이의 제조방법에 관한 것이다.
변형 센서(strain sensor)는 센서에 가해지는 인장, 굽힘 또는 뒤틀림 등의 물리적 변화를 감지하는 센서를 말한다. 이는 물리적 변화를 감지하는 특성을 이용하는 다양한 분야에 적용이 가능하다. 일예로, 손가락 및 발가락의 움직임 변화를 감지하는 모션 센서에서 운동 중 신체 관절 및 근육의 이완과 수축 정도, 운동량 등을 체크할 수 있는 스마트 운동복에 이르기까지 다양한 형태로 활용될 수 있다. 또한, 인간의 움직임을 감지하는 것에 제한되지 않고, 대면적의 변형 센서 집합체부터 설비 장치의 미세 균열 감지기 등에 다양한 분야에서 활용이 가능하다.
종래의 변형 센서로는 금속 박막을 이용한 센서가 있다. 이는 금속에 가해지는 물리적 변화에 의해 발생하는 저항변화를 측정하여 변형을 감지할 수 있는 센서이다. 하지만, 금속 박막을 이용한 변형 센서는 특성상 대면적 구현이 어렵고, 압력 또는 변형의 크기를 감지할 수 있는 감도가 매우 낮아 성능에 한계가 있다.
한편, 고분자와 탄소나노튜브를 결합시킨 복합체 형태로 고분자 매트릭스 내 탄소나노튜브의 네트워크 전도 특성을 이용하여 압력 또는 변형 등의 외부 변화로 인한 전도도 변화를 활용하는 연구가 진행되고 있지만 탄소나노튜브 네트워크를 통한 전도도의 형성이 불안정하고, 압력 또는 변형의 크기를 감지하는 감도가 매우 낮은 문제점이 있다.
상기와 같은 문제점을 해결하기 위하여 본 발명은 유연성이 뛰어나고, 압력 및 변형 등의 물리적인 변화에 민감하게 반응하면서도 안정적인 전기전도도를 구현할 수 있는 인쇄 가능한 저항변화 기반의 변형센서용 소재 및 이의 제조방법을 제공하는 것을 목적으로 한다.
본 발명의 일 양태는 탄성중합체 및 그래핀-아민화 탄소나노튜브 복합체를 포함하며, 상기 그래핀-아민화 탄소나노튜브 복합체는 아민기로 표면 기능화된 탄소나노튜브의 아민기에 그래핀 산화물이 결합된 것을 특징으로 하는 변형센서용 페이스트 조성물에 관한 것이다.
본 발명의 다른 일 양태는 유연성 기재 및 상기 유연성 기재의 적어도 일면에 탄성중합체 및 그래핀-아민화 탄소나노튜브 복합체를 포함하는 페이스트 조성물을 도포하여 형성되는 변형센서용 복합소재에 관한 것이다.
본 발명의 또 다른 일 양태는 (a) 아민화 탄소나노튜브를 함유한 수분산액을 초음파 처리한 후 그래핀 산화물 용액과 혼합하는 단계,
(b) 아민화 탄소나노튜브 및 그래핀 산화물 혼합물을 원심분리를 이용하여 수득한 그래핀-아민화 탄소나노튜브 복합체를 건조시키는 단계,
(c) 건조시킨 그래핀-아민화 탄소나노튜브 복합체를 분말화한 후, 탄성중합체를 유기용매에 녹인 용액에 넣고 혼합하는 단계
를 포함하는 변형소재용 페이스트 조성물의 제조방법에 관한 것이다.
본 발명에 따른 변형소재용 페이스트 조성물은 탄성중합체와 특정 성분이 결합된 탄소나노튜브 복합체를 혼합하여 사용함으로써 탄성중합체 내 전도성 물질이 균질하게 분산되며, 변형의 크기 및 방향성 전기적으로 감지하는 민감성을 획기적으로 향상시킬 수 있는 이점이 있다.
또한, 본 발명의 변형소재용 페이스트 조성물은 인쇄가 용이하여 3차원 프린팅을 이용한 성형에도 적용이 가능하므로 다양한 분야에 활용이 높은 이점이 있다.
도 1은 본 발명에 따른 실시예 1에서 제조된 필름의 연신율에 따른 저항 변화를 나타낸 것이다.
도 2는 본 발명에 따른 실시예 1에서 제조된 필름의 50% 연신율의 반복형태변형시 저항 변화를 나타낸 것이다.

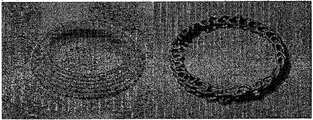

도 3은 본 발명에 따른 실시예 3에서 제조된 페이스트 조성물을 이용하여 제조된 3차원 프린팅 구조물의 이미지를 나타낸 것이다.
구분 중량비 탄소나노튜브 복합체/SIS 탄성중합체 저항변화율 @50% strain
아민화 탄소나노튜브 탄소나노튜브 산처리된 탄소나노튜브 그래핀산화물
실시예 1 9 - - 1 0.3 34.8
실시예 2 45 - - 1 0.3 68.5
실시예 3 90 - - 1 0.3 84.3
실시예 4 9 - - 1 0.4 25.6
실시예 5 9 - - 1 0.5 12.2
비교예 1 - 9 - 1 0.3 필름균열
비교예 2 - 90 - 1 0.3 필름균열
비교예 3 - 9 1 0.3 저항측정 불가
상기 표 1에서 볼 수 있는 바와 같이, 본 발명에 따른 실시예들은 저항변화율이 우수하며, 이는 변형에 대한 감도가 뛰어남을 확인할 수 있다. 반면, 비교예들은 필름 자체가 균열이 발생하여 저항측정이 불가하였다.
또한, 도 1은 실시예 1에 따른 필름의 연신율에 따른 저항 변화를 나타낸 것으로서, 변형의 크기에 따른 민감성이 획기적으로 향상됨을 확인할 수 있었다. 50% 연신율의 반복 형태 변형시에도 도 2에서 볼 수 있는 바와 같이, 안정적인 저항변화를 나타내 신뢰성을 확보할 수 있음을 알 수 있다.
또한, 도 3은 실시예 3에서 제조된 페이스트 조성물을 이용하여 제조된 3차원 프린팅 구조물을 나타낸 것으로, 형태에 제한없이 복잡한 구조 형상도 인쇄가 가능한 것을 확인하였다.
이상에서 본 발명의 바람직한 실시예를 설명하였으나, 본 발명은 다양한 변화와 변경 및 균등물을 사용할 수 있으며, 상기 실시예를 적절히 변형하여 동일하게 응용할 수 있음이 명확하다. 따라서 상기 기재 내용은 하기 특허청구범위의 한계에 의해 정해지는 본 발명의 범위를 한정하는 것이 아니다.

Claims (11)

  1. 탄성중합체 및 그래핀-아민화 탄소나노튜브 복합체를 포함하며,
    상기 그래핀-아민화 탄소나노튜브 복합체는 아민기로 표면 기능화된 탄소나노튜브의 아민기에 그래핀 산화물이 결합된 것을 특징으로 하는 변형센서용 페이스트 조성물.
  2. 제 1항에 있어서,
    상기 그래핀-아민화 탄소나노튜브 복합체는 그래핀이 0.01 내지 0.2중량% 포함되는 변형센서용 페이스트 조성물.
  3. 제 1항에 있어서,
    상기 조성물은 탄성중합체 100중량부에 대하여 그래핀-아민화 탄소나노튜브 복합체가 20 내지 60 중량부 포함되는 변형센서용 페이스트 조성물.
  4. 제 1항에 있어서,
    상기 아민기로 표면 기능화된 탄소나노튜브는 질소/탄소의 중량비가 0.005 내지 0.045인 변형센서용 페이스트 조성물.
  5. 제 1항에 있어서,
    상기 탄성중합체는 스티렌계 블록 공중합체는 스티렌-부틸렌-스티렌(SBS)계 블록 공중합체, 스티렌-이소프렌-스티렌(SIS)계 블록 공중합체, 스티렌-에틸렌-부틸렌-스티렌(SEBS)계 블록 공중합체, 스티렌-에틸렌-부틸렌-스티렌-그래프트-말레산무수물(SEBSm)계 블록 공중합체 및 스티렌-에틸렌-프로필렌-스티렌(SEPS)계 블록 공중합체로 이루어진 스티렌계 블록 공중합체 중에서 선택되는 어느 하나 또는 둘 이상인 변형센서용 페이스트 조성물.
  6. 유연성 기재 및 상기 유연성 기재의 적어도 일면에 탄성중합체 및 그래핀-아민화 탄소나노튜브 복합체를 포함하는 페이스트 조성물을 도포하여 형성되는 변형센서용 복합소재.
  7. (a) 아민화 탄소나노튜브를 함유한 수분산액을 초음파 처리한 후 그래핀 산화물 용액과 혼합하는 단계,
    (b) 아민화 탄소나노튜브 및 그래핀 산화물 혼합물을 원심분리를 이용하여 수득한 그래핀-아민화 탄소나노튜브 복합체를 건조시키는 단계,
    (c) 건조시킨 그래핀-아민화 탄소나노튜브 복합체를 분말화한 후, 탄성중합체를 유기용매에 녹인 용액에 넣고 혼합하는 단계
    를 포함하는 변형소재용 페이스트 조성물의 제조방법.
  8. 제 7항에 있어서,
    상기 아민화 탄소나노튜브는 탄소나노튜브, 아민계 화합물 및 산무수물을 포함하는 탄소나노튜브 함유 용액을 반응시켜 아민기로 표면이 기능화된 것을 특징으로 하는 변형소재용 페이스트 조성물의 제조방법.
  9. 제 8항에 있어서,
    산무수물은 다환 방향족 고리형 산무수물인 것을 특징으로 하는 연성전극용 페이스트 조성물의 제조방법.
  10. 제 7항에 있어서,
    상기 (b) 아민화 탄소나노튜브 및 그래핀 산화물 혼합물은 그래핀 산화물이 0.01 내지 10중량% 포함되는 것인 변형센서용 페이스트 조성물의 제조방법.
  11. 제 7항에 있어서,
    상기 그래핀-아민화 탄소나노튜브 복합체는 평균입경이 0.1 내지 30㎛인 것으로 분말화를 실시하는 것을 특징으로 하는 변형센서용 페이스트 조성물의 제조방법.
PCT/KR2017/007148 2016-07-07 2017-07-05 인쇄가 가능한 변형 센서용 소재 Ceased WO2018008964A1 (ko)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
KR1020160086321A KR101955975B1 (ko) 2016-07-07 2016-07-07 인쇄가 가능한 변형 센서용 소재
KR10-2016-0086321 2016-07-07

Publications (1)

Publication Number Publication Date
WO2018008964A1 true WO2018008964A1 (ko) 2018-01-11

Family

ID=60912228

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/KR2017/007148 Ceased WO2018008964A1 (ko) 2016-07-07 2017-07-05 인쇄가 가능한 변형 센서용 소재

Country Status (2)

Country Link
KR (1) KR101955975B1 (ko)
WO (1) WO2018008964A1 (ko)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12601736B2 (en) 2024-04-19 2026-04-14 Mindmend Biotech Llc Biomarker detection using layered receptor and electrode configuration

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR102128237B1 (ko) * 2019-02-08 2020-07-01 한국화학연구원 3차원 인쇄가 가능한 고전도성 연신전극용 조성물
US10770206B1 (en) 2019-04-08 2020-09-08 Government Of The United States As Represented By The Secretary Of The Air Force System and method for fabricating a strain sensing device directly on a structure

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20080264147A1 (en) * 2007-04-30 2008-10-30 Honeywell International Inc. Matrix nanocomposite containing aminocarbon nanotubes for carbon dioxide sensor detection
KR20120009442A (ko) * 2009-04-08 2012-01-31 바이엘 머티리얼사이언스 아게 중합체-작용화된 카본 나노튜브, 그의 제조 방법 및 용도
US20130175899A1 (en) * 2010-09-24 2013-07-11 Kuraray Co., Ltd. Paste and polymer transducer including coating film formed from same as electrolyte film or electrode films
JP2014231453A (ja) * 2013-05-29 2014-12-11 株式会社船井電機新応用技術研究所 多孔質複合カーボン材及びその製造方法
KR20150030403A (ko) * 2013-09-12 2015-03-20 한국과학기술연구원 플렉시블 전자소재용 탄성중합체-전도성 필러 복합체 및 이의 제조방법

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US8938804B2 (en) * 2012-07-12 2015-01-20 Telcordia Technologies, Inc. System and method for creating BGP route-based network traffic profiles to detect spoofed traffic

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20080264147A1 (en) * 2007-04-30 2008-10-30 Honeywell International Inc. Matrix nanocomposite containing aminocarbon nanotubes for carbon dioxide sensor detection
KR20120009442A (ko) * 2009-04-08 2012-01-31 바이엘 머티리얼사이언스 아게 중합체-작용화된 카본 나노튜브, 그의 제조 방법 및 용도
US20130175899A1 (en) * 2010-09-24 2013-07-11 Kuraray Co., Ltd. Paste and polymer transducer including coating film formed from same as electrolyte film or electrode films
JP2014231453A (ja) * 2013-05-29 2014-12-11 株式会社船井電機新応用技術研究所 多孔質複合カーボン材及びその製造方法
KR20150030403A (ko) * 2013-09-12 2015-03-20 한국과학기술연구원 플렉시블 전자소재용 탄성중합체-전도성 필러 복합체 및 이의 제조방법

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US12601736B2 (en) 2024-04-19 2026-04-14 Mindmend Biotech Llc Biomarker detection using layered receptor and electrode configuration

Also Published As

Publication number Publication date
KR20180005952A (ko) 2018-01-17
KR101955975B1 (ko) 2019-03-08

Similar Documents

Publication Publication Date Title
Zhang et al. Flexible and high-performance piezoresistive strain sensors based on carbon nanoparticles@ polyurethane sponges
Zhao et al. Percolation threshold-inspired design of hierarchical multiscale hybrid architectures based on carbon nanotubes and silver nanoparticles for stretchable and printable electronics
Dong et al. Resistive and capacitive strain sensors based on customized compliant electrode: Comparison and their wearable applications
Ha et al. Highly sensitive and selective multidimensional resistive strain sensors based on a stiffness-variant stretchable substrate
EP3397702B1 (en) Piezoresistive ink, methods and uses thereof
Wang et al. A highly sensitive and flexible pressure sensor with electrodes and elastomeric interlayer containing silver nanowires
Rashid et al. Stretchable strain sensors based on polyaniline/thermoplastic polyurethane blends
Costa et al. Electro-mechanical properties of triblock copolymer styrene–butadiene–styrene/carbon nanotube composites for large deformation sensor applications
Liu et al. Fully flexible strain sensor from core-spun elastic threads with integrated electrode and sensing cell based on conductive nanocomposite
JP6614127B2 (ja) 導電性銀ペースト
US10590296B2 (en) Piezoresistive ink, methods and uses thereof
Yan et al. Processing, characterisation and electromechanical behaviour of elastomeric multiwall carbon nanotubes-poly (glycerol sebacate) nanocomposites for piezoresistive sensors applications
Sobha et al. Improved strain sensing property of functionalised multiwalled carbon nanotube/polyaniline composites in TPU matrix
Cai et al. Asymmetric deformation in poly (ethylene-co-1-octene)/multi-walled carbon nanotube composites with glass micro-beads for highly piezoresistive sensitivity
WO2018008964A1 (ko) 인쇄가 가능한 변형 센서용 소재
Chen et al. A bioinspired multilayer assembled microcrack architecture nanocomposite for highly sensitive strain sensing
WO2016114278A1 (ja) 導電性膜
Wang et al. Highly stretchable and sensitive piezoresistive carbon nanotube/elastomeric triisocyanate-crosslinked polytetrahydrofuran nanocomposites
CN108885919A (zh) 导电性膜及其制备方法
Kundu et al. Elastomeric sensor-triboelectric nanogenerator coupled system for multimodal strain sensing and organic vapor detection
WO2017039350A1 (ko) 민감도가 향상된 변형감지센서
Kang et al. Three-dimensionally printed pressure sensor arrays from hysteresis-less stretchable piezoresistive composites
Yin et al. Polypyrrole/rubber composite latex as high-performance sustainable conductive coating
KR102256248B1 (ko) 페이스트 조성물과 이의 제조방법, 및 이로부터 제조되는 압력센서와 이의 제조방법
Benchirouf et al. Evaluation of the piezoresistive behavior of multifunctional nanocomposites thin films

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 17824520

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 17824520

Country of ref document: EP

Kind code of ref document: A1
