WO2017104496A1 - ポリアルキレンオキシド組成物 - Google Patents

ポリアルキレンオキシド組成物 Download PDF

Info

Publication number
WO2017104496A1
WO2017104496A1 PCT/JP2016/086283 JP2016086283W WO2017104496A1 WO 2017104496 A1 WO2017104496 A1 WO 2017104496A1 JP 2016086283 W JP2016086283 W JP 2016086283W WO 2017104496 A1 WO2017104496 A1 WO 2017104496A1
Authority
WO
WIPO (PCT)
Prior art keywords
polyalkylene oxide
mass
parts
oxide composition
alkali
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/086283
Other languages
English (en)
French (fr)
Inventor
登 山口
亨 井戸
あみ菜 田代
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Sumitomo Seika Chemicals Co Ltd
Original Assignee
Sumitomo Seika Chemicals Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Sumitomo Seika Chemicals Co Ltd filed Critical Sumitomo Seika Chemicals Co Ltd
Priority to CN201680074113.3A priority Critical patent/CN108603022B/zh
Priority to KR1020187013756A priority patent/KR20180094854A/ko
Priority to EP16875476.0A priority patent/EP3392310A4/en
Priority to JP2017555998A priority patent/JP6860960B2/ja
Priority to US15/780,990 priority patent/US20180282513A1/en
Publication of WO2017104496A1 publication Critical patent/WO2017104496A1/ja
Anticipated expiration legal-status Critical
Priority to US17/334,031 priority patent/US20210284820A1/en
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08L—COMPOSITIONS OF MACROMOLECULAR COMPOUNDS
    • C08L71/00—Compositions of polyethers obtained by reactions forming an ether link in the main chain; Compositions of derivatives of such polymers
    • C08L71/02—Polyalkylene oxides
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/04—Oxygen-containing compounds
    • C08K5/13—Phenols; Phenolates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
    • C08K5/37—Thiols
    • C08K5/378—Thiols containing heterocyclic rings
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
    • C08K5/39—Thiocarbamic acids; Derivatives thereof, e.g. dithiocarbamates
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
    • C08K5/39—Thiocarbamic acids; Derivatives thereof, e.g. dithiocarbamates
    • C08K5/40—Thiurams, i.e. compounds containing groups
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
    • C08K5/39—Thiocarbamic acids; Derivatives thereof, e.g. dithiocarbamates
    • C08K5/405—Thioureas; Derivatives thereof
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08K—Use of inorganic or non-macromolecular organic substances as compounding ingredients
    • C08K5/00—Use of organic ingredients
    • C08K5/36—Sulfur-, selenium-, or tellurium-containing compounds
    • C08K5/45—Heterocyclic compounds having sulfur in the ring
    • C08K5/46—Heterocyclic compounds having sulfur in the ring with oxygen or nitrogen in the ring
    • C08K5/47—Thiazoles

Definitions

  • the present invention relates to a composition, particularly a polyalkylene oxide composition.
  • Patent Document 1 discloses that an aqueous solution containing a polyalkylene oxide can be used as a papermaking thickener
  • Patent Document 2 discloses that a polyalkylene oxide can be used as a thickener. Yes.
  • polyalkylene oxides are expected to be used for new applications utilizing their characteristics.
  • new uses that can effectively exhibit various characteristics of polyalkylene oxide for example, industrial uses such as mining uses, cement uses, and dyeing uses are conceivable.
  • industrial uses such as mining uses, cement uses, and dyeing uses are conceivable.
  • the present inventors have confirmed that the stability of polyalkylene oxide is impaired in the presence of alkali.
  • the present invention improves the stability of polyalkylene oxide in the coexistence state of polyalkylene oxide and alkali, such as when the aqueous solution or dispersion of polyalkylene oxide contains alkali.
  • the present inventors have found that when a phenolic antioxidant and a sulfur-containing amine compound are used together with a polyalkylene oxide, the stability of the polyalkylene oxide in the presence of an alkali. was found to be difficult to damage.
  • the composition of the present invention contains a polyalkylene oxide, a phenolic antioxidant, and a sulfur-containing amine compound.
  • the sulfur-containing amine compound used here is at least one selected from the group consisting of mercaptobenzimidazoles, thioureas, thiurams, dithiocarbamates and thiazoles, for example.
  • the content of the phenolic antioxidant is usually 0.001 to 5 parts by mass with respect to 100 parts by mass of the polyalkylene oxide.
  • the content of the sulfur-containing amine compound is usually 0.001 to 5 parts by mass with respect to 100 parts by mass of the polyalkylene oxide.
  • the polyalkylene oxide composition of the present invention can improve the stability of the polyalkylene oxide when used for the composition in the coexistence state of the polyalkylene oxide and the alkali.
  • the present invention according to another aspect relates to an aqueous solution.
  • the aqueous solution of the present invention contains the polyalkylene oxide composition of the present invention.
  • One form of this aqueous solution further contains an alkali.
  • the present invention according to still another aspect relates to an aqueous dispersion.
  • the aqueous dispersion of the present invention contains the polyalkylene oxide composition of the present invention.
  • One form of this aqueous dispersion further contains an alkali.
  • the polyalkylene oxide composition of the present invention is a composition containing polyalkylene oxide, a phenolic antioxidant, and a sulfur-containing amine compound as essential components.
  • the polyalkylene oxide composition of the present invention may contain components (optional components) other than the essential components described above.
  • polyalkylene oxide The polyalkylene oxide that is an essential component contained in the polyalkylene oxide composition of the present invention is a polymer of alkylene oxide.
  • the polyalkylene oxide may be constituted by using only one kind of alkylene oxide, or may be constituted by using two or more kinds of alkylene oxide.
  • the polyalkylene oxide using two or more kinds of alkylene oxides may be a block copolymer or a random copolymer.
  • preferable polyalkylene oxides include polyethylene oxide, polypropylene oxide, polybutylene oxide, ethylene oxide-propylene oxide copolymer, ethylene oxide-butylene oxide copolymer, and propylene oxide-butylene oxide copolymer.
  • the polyalkylene oxides in these examples may be block copolymers or random copolymers.
  • the molecular weight of the polyalkylene oxide is preferably from 100,000 to 15 million, more preferably from 200,000 to 10 million, as a viscosity average molecular weight.
  • Polyalkylene oxide can be produced by a known method, for example, a method of polymerizing alkylene oxide in the presence of an alkali or a metal catalyst.
  • Examples of polyalkylene oxide include Sumitomo Seika Co., Ltd. product name “PEO” series, Dow Chemical Company product name “POLYOX” series, Meisei Chemical Industry Co., Ltd. product name “Alkox” series or Nippon Zeon. Commercial products such as the product name “Zeospan” series of the corporation can also be used.
  • polyalkylene oxide composition of the present invention two or more polyalkylene oxides can be used in combination.
  • the content (mixing ratio) of polyalkylene oxide in the polyalkylene oxide composition of the present invention is preferably 70% by mass or more (for example, 70 to 99.9% by mass), and 80% by mass or more (for example, 80 to 99.99%). 9 mass%) is more preferable, and 90 mass% or more (for example, 90 to 99.9 mass%) is particularly preferable.
  • phenolic antioxidant As a phenolic antioxidant which is an essential component contained in the polyalkylene oxide composition of the present invention, a known phenolic antioxidant can be used. For example, dibutylhydroxytoluene (BHT), dibutylhydroxyanisole ( BHA), octadecyl-3- (3,5-di-tert-butyl-4-hydroxyphenyl) propionate, 2,2′-methylenebis (4-methyl-6-tert-butylphenol), 2-tert-butyl-6 -(3-tert-butyl-2-hydroxy-5-methylbenzyl) -4-methylphenyl acrylate, 2- [1- (2-hydroxy-3,5-di-tert-pentylphenyl) ethyl] -4, 6-di-tert-pentylphenyl acrylate, 4,4′-butylidenebis (3- Til-6-tert-butylphenol), 4,4′-thiobis (3-methyl-6-
  • two or more phenolic antioxidants can be used in combination.
  • the content (blending amount) of the phenolic antioxidant in the polyalkylene oxide composition of the present invention is preferably 0.001 to 5 parts by mass, and 0.01 to 2 parts by mass with respect to 100 parts by mass of the polyalkylene oxide. Is more preferable, and 0.05 to 1 part by mass is particularly preferable.
  • the content of the phenolic antioxidant is preferably 0.001 to 5 parts by mass or more, the stability of the polyalkylene oxide in the presence of an alkali tends to be improved.
  • the content of the phenolic antioxidant is 5 parts by mass or less, the balance between the stability of the polyalkylene oxide in the coexistence with the alkali and the raw material cost tends to be increased.
  • the sulfur-containing amine compound that is an essential component of the polyalkylene oxide composition of the present invention that is, the sulfur atom-containing amine compound is an amine compound containing one or more sulfur atoms in the molecule.
  • the sulfur-containing amine compound include mercaptobenzo such as 2-mercaptobenzimidazole, 2-mercaptomethylbenzimidazole, 4-mercaptomethylbenzimidazole, 5-mercaptomethylbenzimidazole, and salts thereof (for example, zinc salt).
  • mercaptobenzimidazoles mercaptobenzimidazoles, thioureas, thiurams, dithiocarbamates and thiazoles are preferred from the viewpoint of the stability of polyalkylene oxide in the presence of alkali, and mercaptobenzimidazoles. Particularly preferred are thioureas and thiazoles.
  • sulfur-containing amine compound one synthesized by a known method can be used, and a commercially available product can also be used.
  • Commercial products include, for example, the product names “Noxeller” and “Nocrack” series of Ouchi Shinsei Chemical Co., Ltd., the product names “Axel” and “Antage” series of Kawaguchi Chemical Industry Co., Ltd., and Sanshin Chemical Industry Co., Ltd. The product name "Sunseller” series, etc. of the corporation is listed.
  • two or more sulfur-containing amine compounds can be used in combination.
  • the content (blending amount) of the sulfur-containing amine compound in the polyalkylene oxide composition of the present invention is preferably 0.001 to 5 parts by mass, and 0.01 to 2 parts by mass with respect to 100 parts by mass of the polyalkylene oxide. More preferred is 0.05 to 1 part by mass.
  • the ratio of the sulfur-containing amine compound to 100 parts by mass of the phenolic antioxidant is preferably 20 to 200 parts by mass, more preferably 50 to 150 parts by mass, and 80 to 120 parts by mass. Particularly preferred.
  • the ratio of the sulfur-containing amine compound to 1 mol of the phenolic antioxidant in the polyalkylene oxide composition of the present invention is preferably 0.5 to 1.5 mol, more preferably 0.8 to 1.2 mol. .
  • the polyalkylene oxide composition of the present invention may contain various additives.
  • additives include antioxidants other than phenolic antioxidants, ultraviolet absorbers, fillers, colorants (for example, pigments and dyes), preservatives, rust inhibitors, surfactants, solvents (for example, Organic solvents), fluidity improvers (such as silica), viscosity modifiers (such as hydrophilic silica and water-soluble polymers) and electrolytes. Two or more of these additives may be used in combination.
  • the content of the additive in the polyalkylene oxide composition of the present invention can be appropriately set according to its use.
  • the properties of the polyalkylene oxide composition of the present invention are not particularly limited.
  • the polyalkylene oxide composition may be in the form of powder or solid at 25 ° C. and 1 atm, or in the form of a liquid or a liquid such as a solution or dispersion. There may be.
  • the polyalkylene oxide composition of the present invention can be produced by various methods.
  • the powdery or solid polyalkylene oxide composition can be prepared, for example, by a method of dry blending the required components at once or stepwise.
  • a liquid polyalkylene oxide composition can be prepared by, for example, a method in which a composition prepared by dry blending required components is charged and mixed in a solvent or dispersion medium and dissolved or dispersed, or in a solvent or dispersion medium.
  • it can be prepared by a method in which required components are charged and mixed individually at a time or stepwise and dissolved or dispersed.
  • a polyalkylene oxide solution or dispersion is prepared, and a phenolic antioxidant and a sulfur-containing amine compound are added to the solution or dispersion.
  • blending suitably can be taken.
  • the concentration of the liquid polyalkylene oxide composition can be adjusted by controlling the solvent or dispersion medium used during preparation, or by appropriately removing the solvent or dispersion medium after preparation.
  • the powdery or solid polyalkylene oxide composition can also be prepared by removing the solvent or dispersion medium from the liquid polyalkylene oxide composition and drying.
  • the solvent or dispersion medium used for preparing the liquid polyalkylene oxide composition is water or various organic media, and is not particularly limited.
  • the water that can be used here is usually preferably purified water such as ion exchange water or pure water, but may be tap water or industrial water depending on the use of the polyalkylene oxide composition.
  • organic media examples include alcohols such as methanol and ethanol, esters such as ethylene carbonate and propylene carbonate, ketones such as acetone and methyl ethyl ketone, ethers such as tetrahydrofuran, benzene, toluene and Aromatic hydrocarbons such as xylene, polar solvents such as dimethylformamide, chloroform and dichloroethane can be exemplified. Two or more organic media may be used in combination.
  • the polyalkylene oxide composition of the present invention can be used for various applications such as thickeners, flocculants, paper treatment agents, resin modifiers, surfactants, and pharmaceuticals.
  • it is suitable for papermaking applications such as papermaking adhesives, electronic material applications such as binders, dyeing applications such as dyeing pretreatment agents, cement applications, and mining applications.
  • the polyalkylene oxide composition of the present invention can improve the stability of the polyalkylene oxide in the coexistence with an alkali. Therefore, in applications that require the use of alkali, such as dyeing applications, cement applications, and mining applications. Is preferred.
  • the aqueous solution and aqueous dispersion containing the polyalkylene oxide composition of the present invention should be prepared as an aqueous solution and aqueous dispersion further containing the required alkali, respectively, when used in applications that require the use of alkali such as dyeing applications. You can also.
  • Such aqueous solutions and aqueous dispersions can be applied as they are to applications that require the use of alkali, such as dyeing applications.
  • the alkali used for preparing an aqueous solution or aqueous dispersion further containing an alkali is not particularly limited as long as it is other than a sulfur-containing amine compound.
  • an alkali metal such as sodium hydroxide or potassium hydroxide is used.
  • alkaline earth metal hydroxides such as calcium hydroxide
  • alkali metal carbonates such as sodium carbonate
  • bicarbonates such as potassium bicarbonate and sodium bicarbonate
  • inorganic bases such as ammonia, amines and urea, etc.
  • An organic base etc. are mentioned.
  • two or more kinds of alkalis may be used in combination.
  • the content (blending amount) of the alkali in the aqueous solution or aqueous dispersion further containing an alkali can be appropriately selected according to the application, but is usually preferably 0.1 to 15% by mass.
  • Example 1 A dry blend of 29.94 parts by mass of polyethylene oxide having a viscosity average molecular weight of 800,000, 0.03 parts by mass of dibutylhydroxytoluene (BHT) and 0.03 parts by mass of 2-mercaptobenzimidazole (manufactured by Kawaguchi Chemical Co., Ltd.) An alkylene oxide composition (1) was produced.
  • Example 2 A dry blend of 29.94 parts by mass of polyethylene oxide having a viscosity average molecular weight of 800,000, 0.03 parts by mass of dibutylhydroxytoluene (BHT) and 0.03 parts by mass of 2-mercaptobenzothiazole (manufactured by Tokyo Chemical Industry Co., Ltd.) An alkylene oxide composition (2) was produced. Then, except that 30 parts by mass of the polyalkylene oxide composition (2) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was carried out, and an alkali-containing aqueous solution was used. Manufactured.
  • a polyalkylene oxide composition is prepared by dry blending 29.94 parts by mass of polyethylene oxide having a viscosity average molecular weight of 800,000, 0.03 parts by mass of dibutylhydroxytoluene (BHT) and 0.03 parts by mass of ethylenethiourea (manufactured by Tokyo Chemical Industry Co., Ltd.).
  • a product (3) was produced. Then, except that 30 parts by mass of the polyalkylene oxide composition (3) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was carried out, and an alkali-containing aqueous solution was used. Manufactured.
  • Example 4 29.94 parts by mass of polyethylene oxide having a viscosity average molecular weight of 800,000, 0.03 parts by mass of dibutylhydroxytoluene (BHT) and 0.03 parts by mass of tetraethylthiuram disulfide (manufactured by Tokyo Chemical Industry Co., Ltd.) are dry blended to obtain polyalkylene oxide. A composition (4) was produced. Then, except that 30 parts by mass of the polyalkylene oxide composition (4) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was performed, and an alkali-containing aqueous solution was prepared. Manufactured.
  • Example 5 A dry blend of 29.94 parts by mass of polyethylene oxide having a viscosity average molecular weight of 800,000, 0.03 parts by mass of dibutylhydroxytoluene (BHT) and 0.03 parts by mass of zinc dimethyldithiocarbamate (manufactured by Kawaguchi Chemical Co., Ltd.) An oxide composition (5) was produced. Then, except that 30 parts by mass of the polyalkylene oxide composition (5) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was carried out, and an alkali-containing aqueous solution was used. Manufactured.
  • Example 6 A dry blend of 29.94 parts by mass of polyethylene oxide having a viscosity average molecular weight of 800,000, 0.03 parts by mass of dibutylhydroxytoluene (BHT) and 0.03 parts by mass of zinc diethyldithiocarbamate (manufactured by Kawaguchi Chemical Industry Co., Ltd.) An oxide composition (6) was produced. Then, except that 30 parts by mass of the polyalkylene oxide composition (6) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was carried out, and an alkali-containing aqueous solution was used. Manufactured.
  • Example 7 29.94 parts by mass of polyethylene oxide having a viscosity average molecular weight of 800,000, 0.03 parts by mass of dibutylhydroxytoluene (BHT), and sodium N, N-diethyldithiocarbamate trihydrate (manufactured by Wako Pure Chemical Industries, Ltd.) 03 parts by mass of the mixture was dry blended to produce a polyalkylene oxide composition (7). Then, except that 30 parts by mass of the polyalkylene oxide composition (7) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was carried out, and an alkali-containing aqueous solution was used. Manufactured.
  • Example 8 A dry blend of 29.955 parts by mass of polyethylene oxide having a viscosity average molecular weight of 800,000, 0.03 parts by mass of dibutylhydroxytoluene (BHT) and 0.015 parts by mass of 2-mercaptobenzimidazole (manufactured by Kawaguchi Chemical Co., Ltd.) An alkylene oxide composition (8) was produced. Then, except that 30 parts by mass of the polyalkylene oxide composition (8) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was carried out, and an alkali-containing aqueous solution was used. Manufactured.
  • Example 9 29.82 parts by mass of polyethylene oxide having a viscosity average molecular weight of 800,000, 0.03 parts by mass of dibutylhydroxytoluene (BHT) and 0.15 parts by mass of tetraethylthiuram disulfide (manufactured by Tokyo Chemical Industry Co., Ltd.) are dry blended to obtain polyalkylene oxide A composition (9) was produced. Then, except that 30 parts by mass of the polyalkylene oxide composition (9) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was performed, and an alkali-containing aqueous solution was prepared. Manufactured.
  • Example 10 29.67 parts by mass of polyethylene oxide having a viscosity average molecular weight of 800,000, 0.03 parts by mass of dibutylhydroxytoluene (BHT) and 0.3 parts by mass of tetraethylthiuram disulfide (manufactured by Tokyo Chemical Industry Co., Ltd.) are dry blended to produce polyalkylene oxide A composition (10) was produced. Then, except that 30 parts by mass of the polyalkylene oxide composition (10) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was carried out, and an alkali-containing aqueous solution was used. Manufactured.
  • Example 1 A polyalkylene oxide composition (11) was produced in the same manner as in Example 1 except that 2-mercaptobenzimidazole was not used. Then, except that 30 parts by mass of the polyalkylene oxide composition (11) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was performed, and an alkali-containing aqueous solution was prepared. Manufactured.
  • Example 3 A polyalkylene oxide composition was prepared in the same manner as in Example 1 except that 0.03 part by mass of hexamethylenetetramine (Mitsubishi Gas Chemical Co., Ltd.) was used instead of 0.03 part by mass of 2-mercaptobenzimidazole. (13) was produced. Then, except that 30 parts by mass of the polyalkylene oxide composition (13) obtained in place of 30 parts by mass of the polyalkylene oxide composition (1) was used, the same operation as in Example 1 was performed, and an alkali-containing aqueous solution was used. Manufactured.
  • hexamethylenetetramine Mitsubishi Gas Chemical Co., Ltd.

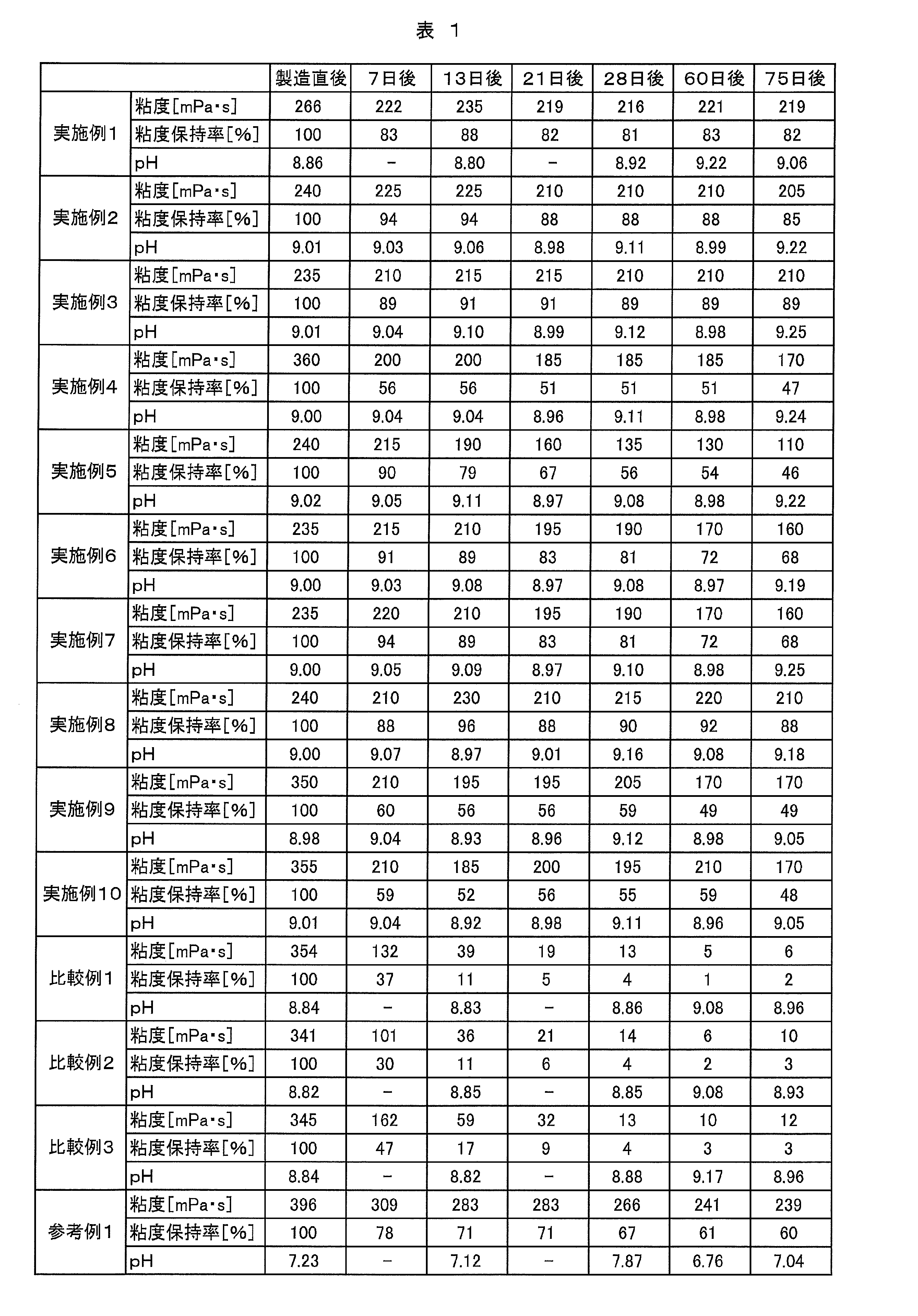

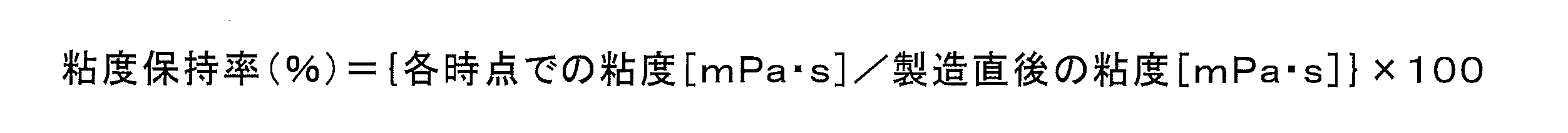

  • the viscosity of each alkaline aqueous solution and aqueous solution was determined by immersing the polyethylene container in a thermostatic bath at 25 ° C. for about 30 minutes, and then using a B-type rotational viscometer (“Rotor No. 2” manufactured by TOKIMEC) with a rotational speed of 12 rpm, Min, measured at 25 ° C.
  • Rotor No. 2 manufactured by TOKIMEC

Landscapes

  • Chemical & Material Sciences (AREA)
  • Health & Medical Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Organic Chemistry (AREA)
  • Compositions Of Macromolecular Compounds (AREA)

Abstract

ポリアルキレンオキシド、フェノール系酸化防止剤および硫黄含有アミン化合物を含む組成物の水溶液および水分散液は、アルカリを含む場合においてもポリアルキレンオキシドの安定性が損なわれにくい。上記組成物において、フェノール系酸化防止剤および硫黄含有アミン化合物の含有量は、いずれも、ポリアルキレンオキシド１００質量部に対して０．００１～５質量部に設定するのが好ましく、また、フェノール系酸化防止剤１００質量部に対する硫黄含有アミン化合物の割合は、２０～２００質量部に設定するのが好ましい。

Description

ポリアルキレンオキシド組成物
　本発明は、組成物、特に、ポリアルキレンオキシド組成物に関する。
　ポリアルキレンオキシドは、増粘剤、凝集剤、紙処理剤、樹脂改質剤、界面活性剤および医薬品等の各種用途に使用されている。例えば、特許文献１には、ポリアルキレンオキシドを含む水溶液を抄紙用粘剤として使用できることが開示されており、また、特許文献２には、ポリアルキレンオキシドを増粘剤として使用できることが開示されている。
特開２００９－１９１４２３号公報 特開平１０－１２５２２６号公報
　近年、ポリアルキレンオキシドは、その特性を利用した新たな用途への展開が期待されている。ポリアルキレンオキシドの各種特性を有効に発揮させることができる新たな用途として、例えば、マイニング用途、セメント用途および染色用途等の工業用用途が考えられる。これらの用途においては、使用環境や配合処方によってポリアルキレンオキシドをアルカリとの共存下で使用する必要のある場合がある。しかし、本発明者らは、アルカリとの共存下において、ポリアルキレンオキシドの安定性が損なわれることを確認した。
　本発明は、ポリアルキレンオキシドの水溶液や水分散液がアルカリを含む場合など、ポリアルキレンオキシドとアルカリとの共存状態において、ポリアルキレンオキシドの安定性を改善するものである。
　本発明者らは上記課題を解決するために鋭意検討した結果、ポリアルキレンオキシドとともにフェノール系酸化防止剤と硫黄含有アミン化合物とを用いた場合、アルカリとの共存下でのポリアルキレンオキシドの安定性が損なわれにくいことを見出した。
　本発明の組成物は、ポリアルキレンオキシドと、フェノール系酸化防止剤と、硫黄含有アミン化合物とを含む。ここで用いられる硫黄含有アミン化合物は、例えば、メルカプトベンゾイミダゾール類、チオ尿素類、チウラム類、ジチオカルバミン酸塩類およびチアゾール類からなる群より選択された少なくとも一種である。
　本発明の組成物において、フェノール系酸化防止剤の含有量は、通常、ポリアルキレンオキシド１００質量部に対して０．００１～５質量部である。
　本発明の組成物において、硫黄含有アミン化合物の含有量は、通常、ポリアルキレンオキシド１００質量部に対して０．００１～５質量部である。
　本発明の組成物において、フェノール系酸化防止剤１００質量部に対する硫黄含有アミン化合物の割合は、通常、２０～２００質量部である。
　本発明のポリアルキレンオキシド組成物は、ポリアルキレンオキシドとアルカリとの共存状態の組成のために用いられた場合において、ポリアルキレンオキシドの安定性を改善することができる。
　他の観点に係る本発明は、水溶液に関するものである。本発明の水溶液は、本発明のポリアルキレンオキシド組成物を含む。この水溶液の一形態は、アルカリをさらに含む。
　さらに他の観点に係る本発明は、水分散液に関するものである。本発明の水分散液は、本発明のポリアルキレンオキシド組成物を含む。この水分散液の一形態は、アルカリをさらに含む。
　本発明の他の目的または効果は、以下の詳細な説明において触れる。
　本発明のポリアルキレンオキシド組成物は、ポリアルキレンオキシドと、フェノール系酸化防止剤と、硫黄含有アミン化合物とを必須成分として含む組成物である。本発明のポリアルキレンオキシド組成物は、上述の必須成分以外の成分（任意成分）を含んでいてもよい。
［ポリアルキレンオキシド］
　本発明のポリアルキレンオキシド組成物に含まれる必須成分であるポリアルキレンオキシドは、アルキレンオキシドの重合体である。
　ポリアルキレンオキシドを構成するアルキレンオキシドの例としては、炭素数２～４の脂肪族アルキレンオキシド、すなわち、エチレンオキシド、プロピレンオキシドおよびブチレンオキシドが挙げられる。このうち、炭素数２～３の脂肪族アルキレンオキシド、すなわち、エチレンオキシドまたはプロピレンオキシドが好ましい。プロピレンオキシドとしては、通常、１，２－プロピレンオキシドまたは１，３－プロピレンオキシドを用いることができ、また、両者を併用することもできる。ブチレンオキシドとしては、通常、１，２－ブチレンオキシド、２，３－ブチレンオキシドまたはイソブチレンオキシドを用いることができ、また、これらのうちの任意のものを組合わせて使用することもできる。
　ポリアルキレンオキシドは、一種のみのアルキレンオキシドを用いて構成されたものであってもよいし、二種以上のアルキレンオキシドを用いて構成されたものであってもよい。二種以上のアルキレンオキシドを用いたポリアルキレンオキシドは、ブロック共重合体であってもよいし、ランダム共重合体であってもよい。
　好ましいポリアルキレンオキシドの具体例としては、ポリエチレンオキシド、ポリプロピレンオキシド、ポリブチレンオキシド、エチレンオキシド－プロピレンオキシド共重合体、エチレンオキシド－ブチレンオキシド共重合体およびプロピレンオキシド－ブチレンオキシド共重合体等が挙げられる。これらの例のポリアルキレンオキシドは、二種以上のアルキレンオキシドを用いた共重合体の場合、ブロック共重合体であってもよいし、ランダム共重合体であってもよい。
　ポリアルキレンオキシドの分子量は、粘度平均分子量として１０万～１，５００万が好ましく、２０万～１，０００万がより好ましい。
　ポリアルキレンオキシドは、公知の方法、例えば、アルカリ又は金属触媒の存在下でアルキレンオキシドを重合させる方法により製造できる。また、ポリアルキレンオキシドとしては、例えば、住友精化株式会社の製品名「ＰＥＯ」シリーズ、ダウ・ケミカル社の製品名「ＰＯＬＹＯＸ」シリーズ、明成化学工業株式会社の製品名「Ａｌｋｏｘ」シリーズまたは日本ゼオン株式会社の製品名「ゼオスパン」シリーズ等の市販品を使用することもできる。
　本発明のポリアルキレンオキシド組成物において、ポリアルキレンオキシドは、二種以上のものを併用することもできる。
　本発明のポリアルキレンオキシド組成物におけるポリアルキレンオキシドの含有割合（配合割合）は、７０質量％以上（例えば、７０～９９．９質量％）が好ましく、８０質量％以上（例えば、８０～９９．９質量％）がより好ましく、９０質量％以上（例えば、９０～９９．９質量％）が特に好ましい。
［フェノール系酸化防止剤］
　本発明のポリアルキレンオキシド組成物に含まれる必須成分であるフェノール系酸化防止剤としては、公知のフェノール系酸化防止剤を使用することができ、例えば、ジブチルヒドロキシトルエン（ＢＨＴ）、ジブチルヒドロキシアニソール（ＢＨＡ）、オクタデシル－３－（３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル）プロピオネート、２，２’－メチレンビス（４－メチル－６－ｔｅｒｔ－ブチルフェノール）、２－ｔｅｒｔ－ブチル－６－（３－ｔｅｒｔ－ブチル－２－ヒドロキシ－５－メチルベンジル）－４－メチルフェニルアクリレート、２－［１－（２－ヒドロキシ－３，５－ジ－ｔｅｒｔ－ペンチルフェニル）エチル］－４，６－ジ－ｔｅｒｔ－ペンチルフェニルアクリレート、４，４’－ブチリデンビス（３－メチル－６－ｔｅｒｔ－ブチルフェノール）、４，４’－チオビス（３－メチル－６－ｔｅｒｔ－ブチルフェノール）、テトラキス［メチレン－３－（３，５－ジ－ｔｅｒｔ－ブチル－４－ヒドロキシフェニル）プロピオネート］メタン、３，９－ビス［２－（３－（３－ｔｅｒｔ－ブチル－４－ヒドロキシ－５－メチルフェニル）－プロピオニルオキシ）－１，１－ジメチルエチル］－２，４，８，１０－テトラオキサスピロ［５，５］ウンデカン、株式会社ＡＤＥＫＡより製品名「アデカスタブＡＯ」シリーズとして市販されている各種のフェノール系化合物およびＢＡＳＦ社より製品名「ＩＲＧＡＮＯＸ」シリーズとして市販されている各種化合物のうちフェノール系化合物に該当する化合物等を挙げることができる。
　本発明のポリアルキレンオキシド組成物において、フェノール系酸化防止剤は、二種以上のものを併用することもできる。
　本発明のポリアルキレンオキシド組成物におけるフェノール系酸化防止剤の含有量（配合量）は、ポリアルキレンオキシド１００質量部に対して、０．００１～５質量部が好ましく、０．０１～２質量部がより好ましく、０．０５～１質量部が特に好ましい。フェノール系酸化防止剤の上記含有量を０．００１質量部以上とすることで、アルカリとの共存下におけるポリアルキレンオキシドの安定性が向上する傾向がある。一方、フェノール系酸化防止剤の上記含有量を５質量部以下とすることで、アルカリとの共存下におけるポリアルキレンオキシドの安定性と原料コストとのバランスを高めやすい傾向がある。
［硫黄含有アミン化合物］
　本発明のポリアルキレンオキシド組成物の必須成分である硫黄含有アミン化合物、すなわち、硫黄原子含有アミン化合物は、分子内に１以上の硫黄原子を含むアミン化合物である。硫黄含有アミン化合物としては、例えば、２－メルカプトベンゾイミダゾール、２－メルカプトメチルベンゾイミダゾール、４－メルカプトメチルベンゾイミダゾール、５－メルカプトメチルベンゾイミダゾールおよびこれらの塩（例えば、亜鉛塩等）等のメルカプトベンゾイミダゾール類；２－メルカプトベンゾチアゾール、２－ベンゾチアゾリルジスルフィド、２－メルカプトベンゾチアゾール亜鉛塩、Ｎ－シクロヘキシル－２－ベンゾチアゾールスルフェナミド、Ｎ－オキシジエチレン－２－ベンゾチアゾールスルフェナミド、２－メルカプトベンゾチアゾールナトリウム塩および２－（４－モルフォリニルジチオ）ベンゾチアゾール等のベンゾチアゾール類等のチアゾール類；エチレンチオ尿素、ジエチルチオ尿素、ジブチルチオ尿素、ジラウリルチオ尿素、ジフェニルチオ尿素およびトリメチルチオ尿素等のチオ尿素類；テトラメチルチウラムジスルフィド、テトラエチルチウラムジスルフィド、テトラブチルチウラムジスルフィド、ジペンタメチレンチウラムテトラスルフィドおよびテトラメチルチウラムモノスルフィド等のチウラム類；ジメチルジチオカルバミン酸亜鉛、ジエチルジチオカルバミン酸亜鉛、ジブチルジチオカルバミン酸亜鉛、エチルフェニルジチオカルバミン酸亜鉛、ペンタメチレンジチオカルバミン酸ピペリジン塩、ジエチルジチオカルバミン酸テルル、ジメチルジチオカルバミン酸ナトリウム、ジエチルジチオカルバミン酸ナトリウム、ジブチルジチオカルバミン酸ナトリウム、ジブチルジチオカルバミン酸ニッケルおよびＮ，Ｎ－ジエチルジチオカルバミド酸ナトリウム三水和物等のジチオカルバミン酸塩類；チアゾール類、イソチアゾール類、チアミン、メルカプトベンゾオキサゾールおよび１－フェニル－５－メルカプト－１Ｈ－テトラゾール等が挙げられる。これらの硫黄含有アミン化合物のうち、アルカリとの共存下におけるポリアルキレンオキシドの安定性の観点で、メルカプトベンゾイミダゾール類、チオ尿素類、チウラム類、ジチオカルバミン酸塩類およびチアゾール類が好ましく、メルカプトベンゾイミダゾール類、チオ尿素類およびチアゾール類が特に好ましい。
　硫黄含有アミン化合物は、公知の方法により合成したものを使用することができ、また、市販品を使用することもできる。市販品としては、例えば、大内新興化学株式会社の製品名「ノクセラー」および「ノクラック」の各シリーズ、川口化学工業株式会社の製品名「アクセル」および「アンテージ」の各シリーズ並びに三新化学工業株式会社の製品名「サンセラー」シリーズ等が挙げられる。
　本発明のポリアルキレンオキシド組成物において、硫黄含有アミン化合物は二種以上のものを併用することもできる。
　本発明のポリアルキレンオキシド組成物における硫黄含有アミン化合物の含有量（配合量）は、ポリアルキレンオキシド１００質量部に対して、０．００１～５質量部が好ましく、０．０１～２質量部がより好ましく、０．０５～１質量部が特に好ましい。硫黄含有アミン化合物の含有量を０．００１質量部以上とすることで、アルカリとの共存下におけるポリアルキレンオキシドの安定性が向上する傾向がある。一方、硫黄含有アミン化合物の含有量を５質量部以下とすることで、アルカリとの共存下におけるポリアルキレンオキシドの安定性と原料コストとのバランスを高めやすい傾向がある。
　本発明のポリアルキレンオキシド組成物における、フェノール系酸化防止剤１００質量部に対する硫黄含有アミン化合物の割合は、２０～２００質量部が好ましく、５０～１５０質量部がより好ましく、８０～１２０質量部が特に好ましい。或いは、本発明のポリアルキレンオキシド組成物における、フェノール系酸化防止剤１モルに対する硫黄含有アミン化合物の割合は、０．５～１．５モルが好ましく、０．８～１．２モルがより好ましい。フェノール系酸化防止剤に対する硫黄含有アミン化合物の割合を上記範囲に制御することにより、アルカリとの共存下におけるポリアルキレンオキシドの安定性が向上する傾向がある。
　本発明のポリアルキレンオキシド組成物は、各種の添加剤を含んでいてもよい。添加剤としては、例えば、フェノール系酸化防止剤以外の酸化防止剤、紫外線吸収剤、フィラー、着色剤（例えば、顔料および染料等）、防腐剤、防錆剤、界面活性剤、溶剤（例えば、有機溶剤）、流動性向上剤（例えば、シリカ等）、粘度調整剤（例えば、親水性のシリカおよび水溶性高分子等）および電解質等を挙げることができる。これらの添加剤は、二種以上のものが併用されてもよい。本発明のポリアルキレンオキシド組成物における添加剤の含有量は、通常、その用途等に応じて適宜設定することができる。
　本発明のポリアルキレンオキシド組成物は、性状が特に限定されるものではなく、例えば、２５℃、１気圧において粉粒状または固形状であってもよいし、液体または溶液若しくは分散液等の液状であってもよい。
　本発明のポリアルキレンオキシド組成物は、各種の方法により製造することができる。粉粒状または固形状のポリアルキレンオキシド組成物は、例えば、所要の成分を一度にまたは段階的にドライブレンドする方法により調製することができる。一方、液状のポリアルキレンオキシド組成物は、例えば、所要の成分をドライブレンドすることで調製された組成物を溶媒または分散媒に投入・混合して溶解または分散する方法や、溶媒または分散媒に対して所要の成分を一度にまたは段階的に個別に投入・混合して溶解または分散する方法により調製することができる。液状のポリアルキレンオキシド組成物を調製するための後者の方法においては、例えば、ポリアルキレンオキシドの溶液または分散液を調製し、この溶液または分散液にフェノール系酸化防止剤および硫黄含有アミン化合物等を適宜配合する方法を採ることができる。液状のポリアルキレンオキシド組成物は、調製時に用いる溶媒または分散媒を制御することにより、或いは、調製後に溶媒または分散媒を適宜除去することにより、濃度を調整することができる。
　粉粒状または固形状のポリアルキレンオキシド組成物は、液状のポリアルキレンオキシド組成物から溶媒または分散媒を除去、乾燥することで調製することもできる。
　液状のポリアルキレンオキシド組成物を調製するために用いられる溶媒または分散媒は、水や各種の有機媒体であり、特に限定されない。ここで使用可能な水は、通常、イオン交換水や純水等の精製水が好ましいが、ポリアルキレンオキシド組成物の用途によっては水道水や工業用水であってもよい。一方、ここで使用可能な有機媒体の例としては、メタノールおよびエタノール等のアルコール類、炭酸エチレンおよび炭酸プロピレン等のエステル類、アセトンおよびメチルエチルケトン等のケトン類、テトラヒドロフラン等のエーテル類、ベンゼン、トルエンおよびキシレン等の芳香族炭化水素類、ジメチルホルムアミド、クロロホルムおよびジクロロエタン等の極性溶媒等を挙げることができる。有機媒体は、二種以上のものが併用されてもよい。
　本発明のポリアルキレンオキシド組成物は、増粘剤、凝集剤、紙処理剤、樹脂改質剤、界面活性剤または医薬品等の各種用途に使用することができる。例えば、製紙用粘剤等の製紙用途、バインダー等の電子材料用途、染色用前処理剤等の染色用途、セメント用途およびマイニング用途において好適である。特に、本発明のポリアルキレンオキシド組成物は、アルカリとの共存下におけるポリアルキレンオキシドの安定性を改善することができるため、染色用途、セメント用途およびマイニング用途等のアルカリの使用が必要な用途において好適である。
　本発明のポリアルキレンオキシド組成物を含む水溶液および水分散液は、染色用途等のアルカリの使用が必要な用途において用いられる場合、それぞれ、所要のアルカリをさらに含む水溶液および水分散液として調製することもできる。このような水溶液および水分散液は、そのまま染色用途等のアルカリの使用が必要な用途に適用することができる。アルカリをさらに含む水溶液または水分散液を調製するために用いられるアルカリは、硫黄含有アミン化合物以外のものであれば特に限定されるものではなく、例えば、水酸化ナトリウムや水酸化カリウム等のアルカリ金属水酸化物、水酸化カルシウム等のアルカリ土類金属水酸化物、炭酸ナトリウム等のアルカリ金属炭酸塩、炭酸水素カリウムや炭酸水素ナトリウム等の炭酸水素塩およびアンモニア等の無機塩基並びにアミンや尿素等の有機塩基等が挙げられる。アルカリをさらに含む水溶液または水分散液の調製において、二種以上のアルカリが併用されてもよい。アルカリをさらに含む水溶液または水分散液におけるアルカリの含有量（配合量）は、それらの用途に応じて適宜選択することができるが、通常は０．１～１５質量％が好ましい。
　以下に、本発明を実施例、比較例および参考例に基づいて具体的に説明するが、本発明は実施例に限定されるものではない。
［実施例１］
　粘度平均分子量８０万のポリエチレンオキシド２９．９４質量部、ジブチルヒドロキシトルエン（ＢＨＴ）０．０３質量部および２－メルカプトベンゾイミダゾール（川口化学工業株式会社製）０．０３質量部をドライブレンドし、ポリアルキレンオキシド組成物（１）を製造した。
　１，０００ｍＬプラスチック製ビーカーに３％炭酸水素ナトリウム水溶液９７０質量部を入れ、平板（幅８０ｍｍ、縦２５ｍｍ）を用いて先端周速１．０ｍ／ｓの条件で攪拌を開始した。これに対して得られたポリアルキレンオキシド組成物（１）３０質量部を投入し、同じ条件を維持しながら攪拌を３時間継続してアルカリ含有水溶液を製造した。
［実施例２］
　粘度平均分子量８０万のポリエチレンオキシド２９．９４質量部、ジブチルヒドロキシトルエン（ＢＨＴ）０．０３質量部および２－メルカプトベンゾチアゾール（東京化成工業株式会社製）０．０３質量部をドライブレンドし、ポリアルキレンオキシド組成物（２）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（２）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［実施例３］
　粘度平均分子量８０万のポリエチレンオキシド２９．９４質量部、ジブチルヒドロキシトルエン（ＢＨＴ）０．０３質量部およびエチレンチオ尿素（東京化成工業株式会社製）０．０３質量部をドライブレンドし、ポリアルキレンオキシド組成物（３）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（３）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［実施例４］
　粘度平均分子量８０万のポリエチレンオキシド２９．９４質量部、ジブチルヒドロキシトルエン（ＢＨＴ）０．０３質量部およびテトラエチルチウラムジスルフィド（東京化成工業株式会社製）０．０３質量部をドライブレンドし、ポリアルキレンオキシド組成物（４）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（４）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［実施例５］
　粘度平均分子量８０万のポリエチレンオキシド２９．９４質量部、ジブチルヒドロキシトルエン（ＢＨＴ）０．０３質量部およびジメチルジチオカルバミン酸亜鉛（川口化学工業株式会社製）０．０３質量部をドライブレンドし、ポリアルキレンオキシド組成物（５）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（５）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［実施例６］
　粘度平均分子量８０万のポリエチレンオキシド２９．９４質量部、ジブチルヒドロキシトルエン（ＢＨＴ）０．０３質量部およびジエチルジチオカルバミン酸亜鉛（川口化学工業株式会社製）０．０３質量部をドライブレンドし、ポリアルキレンオキシド組成物（６）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（６）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［実施例７］
　粘度平均分子量８０万のポリエチレンオキシド２９．９４質量部、ジブチルヒドロキシトルエン（ＢＨＴ）０．０３質量部およびＮ，Ｎ－ジエチルジチオカルバミド酸ナトリウム三水和物（和光純薬工業株式会社製）０．０３質量部をドライブレンドし、ポリアルキレンオキシド組成物（７）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（７）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［実施例８］
　粘度平均分子量８０万のポリエチレンオキシド２９．９５５質量部、ジブチルヒドロキシトルエン（ＢＨＴ）０．０３質量部および２－メルカプトベンゾイミダゾール（川口化学工業株式会社製）０．０１５質量部をドライブレンドし、ポリアルキレンオキシド組成物（８）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（８）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［実施例９］
　粘度平均分子量８０万のポリエチレンオキシド２９．８２質量部、ジブチルヒドロキシトルエン（ＢＨＴ）０．０３質量部およびテトラエチルチウラムジスルフィド（東京化成工業株式会社製）０．１５質量部をドライブレンドし、ポリアルキレンオキシド組成物（９）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（９）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［実施例１０］
　粘度平均分子量８０万のポリエチレンオキシド２９．６７質量部、ジブチルヒドロキシトルエン（ＢＨＴ）０．０３質量部およびテトラエチルチウラムジスルフィド（東京化成工業株式会社製）０．３質量部をドライブレンドし、ポリアルキレンオキシド組成物（１０）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（１０）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［比較例１］
　２－メルカプトベンゾイミダゾールを使用しなかった点を除いて実施例１と同様に操作し、ポリアルキレンオキシド組成物（１１）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（１１）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［比較例２］
　２－メルカプトベンゾイミダゾール０．０３質量部に代えて２，４，６－トリス（３’，５’－ジ－ｔｅｒｔ－ブチル－４’－ヒドロキシベンジルメシチレン（ＢＡＳＦ社製）０．０３質量部を用いた点を除いて実施例１と同様に操作し、ポリアルキレンオキシド組成物（１２）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（１２）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［比較例３］
　２－メルカプトベンゾイミダゾール０．０３質量部に代えてヘキサメチレンテトラミン（三菱ガス化学株式会社製）０．０３質量部を用いた点を除いて実施例１と同様に操作し、ポリアルキレンオキシド組成物（１３）を製造した。そして、ポリアルキレンオキシド組成物（１）３０質量部に代えて得られたポリアルキレンオキシド組成物（１３）３０質量部を用いた点を除いて実施例１と同様に操作し、アルカリ含有水溶液を製造した。
［参考例１］
　比較例１で製造したポリアルキレンオキシド組成物（１１）と同様のポリアルキレンオキシド組成物（１４）を製造した。
　１，０００ｍＬプラスチック製ビーカーに水９７０質量部を入れ、平板（幅８０ｍｍ、縦２５ｍｍ）を用いて先端周速１．０ｍ／ｓの条件で攪拌を開始した。これに対して得られたポリアルキレンオキシド組成物（１４）３０質量部を投入し、同じ条件を維持しながら攪拌を３時間継続して水溶液を製造した。
［安定性評価］
　実施例１～１０および比較例１～３で製造したアルカリ含有水溶液並びに参考例１で製造した水溶液のそれぞれを５００ｍＬ容のポリエチレン容器に個別に入れ、製造直後の安定性および経時的安定性を粘度の測定結果に基づいて評価した。経時的安定性は、４０℃、７５％ＲＨの環境に調整した恒温恒湿器（ＥＳＰＥＣ社の型番「ＰＲ－２ＳＴ」）内で封をしたポリエチレン容器を保持し、製造から７日後、１３日後、２１日後、２８日後、６０日後および７５日後の各時点において評価した。
　各アルカリ水溶液および水溶液の粘度は、ポリエチレン容器を２５℃の恒温槽に３０分程度浸した後、Ｂ型回転粘度計（ＴＯＫＩＭＥＣ社製の「ローターＮｏ．２」）を用いて回転数１２ｒｐｍ、３分、２５℃の条件で測定した。
　結果を表１に示す。表１において、粘度保持率は、下記の算式により求めたものである。粘度保持率が高いほど、経時的安定性が高いことを示す。
Figure JPOXMLDOC01-appb-M000001
Figure JPOXMLDOC01-appb-T000002

Claims (9)

  1. 　ポリアルキレンオキシドと、フェノール系酸化防止剤と、硫黄含有アミン化合物とを含むポリアルキレンオキシド組成物。
  2. 　前記硫黄含有アミン化合物が、メルカプトベンゾイミダゾール類、チオ尿素類、チウラム類、ジチオカルバミン酸塩類およびチアゾール類からなる群より選択された少なくとも一種である、請求項１に記載のポリアルキレンオキシド組成物。
  3. 　前記フェノール系酸化防止剤の含有量が、前記ポリアルキレンオキシド１００質量部に対して０．００１～５質量部である、請求項１に記載のポリアルキレンオキシド組成物。
  4. 　前記硫黄含有アミン化合物の含有量が、前記ポリアルキレンオキシド１００質量部に対して０．００１～５質量部である、請求項１に記載のポリアルキレンオキシド組成物。
  5. 　前記フェノール系酸化防止剤１００質量部に対する前記硫黄含有アミン化合物の割合が２０～２００質量部である、請求項１に記載のポリアルキレンオキシド組成物。
  6. 　請求項１～５のいずれかに記載のポリアルキレンオキシド組成物を含む、ポリアルキレンオキシド水溶液。
  7. 　アルカリをさらに含む、請求項６に記載のポリアルキレンオキシド水溶液。
  8. 　請求項１～５のいずれかに記載のポリアルキレンオキシド組成物を含む、ポリアルキレンオキシド水分散液。
  9. 　アルカリをさらに含む、請求項８に記載のポリアルキレンオキシド水分散液。
PCT/JP2016/086283 2015-12-17 2016-12-06 ポリアルキレンオキシド組成物 Ceased WO2017104496A1 (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
CN201680074113.3A CN108603022B (zh) 2015-12-17 2016-12-06 聚环氧烷烃组合物
KR1020187013756A KR20180094854A (ko) 2015-12-17 2016-12-06 폴리알킬렌옥사이드 조성물
EP16875476.0A EP3392310A4 (en) 2015-12-17 2016-12-06 ALKYLENE POLYOXIDE COMPOSITION
JP2017555998A JP6860960B2 (ja) 2015-12-17 2016-12-06 液状ポリアルキレンオキシド組成物
US15/780,990 US20180282513A1 (en) 2015-12-17 2016-12-06 Polyalkylene oxide composition
US17/334,031 US20210284820A1 (en) 2015-12-17 2021-05-28 Polyalkylene oxide composition

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015-246680 2015-12-17
JP2015246680 2015-12-17

Related Child Applications (2)

Application Number Title Priority Date Filing Date
US15/780,990 A-371-Of-International US20180282513A1 (en) 2015-12-17 2016-12-06 Polyalkylene oxide composition
US17/334,031 Division US20210284820A1 (en) 2015-12-17 2021-05-28 Polyalkylene oxide composition

Publications (1)

Publication Number Publication Date
WO2017104496A1 true WO2017104496A1 (ja) 2017-06-22

Family

ID=59056419

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/086283 Ceased WO2017104496A1 (ja) 2015-12-17 2016-12-06 ポリアルキレンオキシド組成物

Country Status (6)

Country Link
US (2) US20180282513A1 (ja)
EP (1) EP3392310A4 (ja)
JP (1) JP6860960B2 (ja)
KR (1) KR20180094854A (ja)
CN (1) CN108603022B (ja)
WO (1) WO2017104496A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2021241662A1 (ja) * 2020-05-28 2021-12-02

Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS456944B1 (ja) * 1965-12-22 1970-03-10
JPS4519395B1 (ja) * 1966-04-28 1970-07-02
JPS4519396B1 (ja) * 1964-02-18 1970-07-02
JPS4643473B1 (ja) * 1967-09-02 1971-12-23
JPH09132705A (ja) * 1995-11-09 1997-05-20 Meisei Kagaku Kogyo Kk 耐熱性に優れたポリエチレンオキサイド組成物
JPH10204183A (ja) * 1997-01-24 1998-08-04 Sumitomo Seika Chem Co Ltd ポリアルキレンオキシド水性分散液およびその製造方法
JP2009191423A (ja) 2008-02-18 2009-08-27 Daiyanitorikkusu Kk 抄紙用粘剤水溶液及び該抄紙用粘剤水溶液の製造方法並びに抄紙方法
JP2010537003A (ja) * 2007-08-24 2010-12-02 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー 潤滑油組成物

Family Cites Families (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3201367A (en) * 1960-10-12 1965-08-17 Union Carbide Corp Alkylene oxide polymers stabilized with urea compounds
US3370035A (en) * 1961-06-23 1968-02-20 Takeda Chemical Industries Ltd Stabilization of polyalkylene oxide
DE2340995A1 (de) * 1973-08-14 1975-02-27 Bayer Ag Verfahren zur herstellung von polyurethanschaumstoffen
CA2118771A1 (en) * 1993-04-30 1994-10-31 Charles L. Burdick Aqueous suspensions of poly(ethylene oxide) useful as retention aid in paper manufacture
US8609747B2 (en) * 2009-09-04 2013-12-17 Fujifilm Corporation Aqueous pigment dispersion and aqueous ink for ink jet recording
CA2767477A1 (en) * 2009-09-09 2011-03-17 Agfa-Gevaert Hyperbranched polymeric dispersants and non-aqueous pigment dispersions
CN101696290A (zh) * 2009-11-03 2010-04-21 四川剑南春（集团）有限责任公司 高润滑耐磨聚烯烃材料、高润滑耐磨聚烯烃管道及其制法
WO2013080888A1 (ja) * 2011-11-30 2013-06-06 住友精化株式会社 中分子量ポリアルキレンオキシドの製造方法
CN104558637B (zh) * 2015-01-28 2017-11-21 上海化工研究院有限公司 一种提高高分子量聚环氧乙烷溶解速度的方法

Patent Citations (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS4519396B1 (ja) * 1964-02-18 1970-07-02
JPS456944B1 (ja) * 1965-12-22 1970-03-10
JPS4519395B1 (ja) * 1966-04-28 1970-07-02
JPS4643473B1 (ja) * 1967-09-02 1971-12-23
JPH09132705A (ja) * 1995-11-09 1997-05-20 Meisei Kagaku Kogyo Kk 耐熱性に優れたポリエチレンオキサイド組成物
JPH10204183A (ja) * 1997-01-24 1998-08-04 Sumitomo Seika Chem Co Ltd ポリアルキレンオキシド水性分散液およびその製造方法
JP2010537003A (ja) * 2007-08-24 2010-12-02 イー・アイ・デュポン・ドウ・ヌムール・アンド・カンパニー 潤滑油組成物
JP2009191423A (ja) 2008-02-18 2009-08-27 Daiyanitorikkusu Kk 抄紙用粘剤水溶液及び該抄紙用粘剤水溶液の製造方法並びに抄紙方法

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
See also references of EP3392310A4

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPWO2021241662A1 (ja) * 2020-05-28 2021-12-02
WO2021241662A1 (ja) 2020-05-28 2021-12-02 住友精化株式会社 水溶性ポリマー組成物
JP7756080B2 (ja) 2020-05-28 2025-10-17 住友精化株式会社 水溶性ポリマー組成物

Also Published As

Publication number Publication date
EP3392310A4 (en) 2019-08-07
CN108603022A (zh) 2018-09-28
US20210284820A1 (en) 2021-09-16
JP6860960B2 (ja) 2021-04-21
KR20180094854A (ko) 2018-08-24
CN108603022B (zh) 2023-03-28
JPWO2017104496A1 (ja) 2018-10-11
US20180282513A1 (en) 2018-10-04
EP3392310A1 (en) 2018-10-24

Similar Documents

Publication Publication Date Title
TWI342316B (en) Poly (vinyl alcohol) and film containing the same
CA2783810C (en) Methods and systems for improving open time and drying time of latex binders and aqueous coatings
JP6484457B2 (ja) 筆記具用水性インク組成物
ATE381581T1 (de) Hydrophobe, niedrigviskose polyole
MX2015003534A (es) Preparacion de polimeros de poli(met) acrilamida funcionalizados, de alto peso molecular, mediante transamidacion.
JP6860960B2 (ja) 液状ポリアルキレンオキシド組成物
TW201936658A (zh) 樹脂材料、其製造方法、及水溶性薄膜
EP3478769A1 (en) Polymer compositions including polysulfones and articles made therefrom
BR112013012092B1 (pt) Processo de preparaqao de uma suspensao aquosa de material mineral, e, utilizaqao da suspensao aquosa de material mineral
JP4199084B2 (ja) 両性水溶性重合体粒子、その製造方法および処理剤
JP4387044B2 (ja) インキ追従体およびこれを備えた水性ボールペン
JP2004231897A (ja) 水性インキ組成物
EP1123360A1 (fr) Compositions de revetements contenant des silicones fonctionnalisees
JP7756080B2 (ja) 水溶性ポリマー組成物
JP2004231896A (ja) 水性インキ組成物
JP2024144241A (ja) 水溶性ポリマー組成物
JP2004175851A (ja) 水性インキ組成物
JPH01223161A (ja) 吸水性樹脂組成物
CN104263062A (zh) 一种高吸附耐磨水性环保光固化印铁油墨
JP5963610B2 (ja) 筆記具用水性インク組成物
WO2021132517A1 (ja) 組成物、フィルム及び包装体
WO2013078112A1 (en) High solids content water-based adhesive and sealant compositions
JP2004175852A (ja) 水性インキ組成物
TW200643089A (en) Vinylidene chloride resin composition and film therefrom
JP2025085272A (ja) 多孔質体

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16875476

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2017555998

Country of ref document: JP

Kind code of ref document: A

ENP Entry into the national phase

Ref document number: 20187013756

Country of ref document: KR

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 15780990

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE
