WO2017051917A1 - カードリーダ - Google Patents

カードリーダ Download PDF

Info

Publication number
WO2017051917A1
WO2017051917A1 PCT/JP2016/078148 JP2016078148W WO2017051917A1 WO 2017051917 A1 WO2017051917 A1 WO 2017051917A1 JP 2016078148 W JP2016078148 W JP 2016078148W WO 2017051917 A1 WO2017051917 A1 WO 2017051917A1
Authority
WO
WIPO (PCT)
Prior art keywords
card
card reader
mobile terminal
bluetooth
interface
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/078148
Other languages
English (en)
French (fr)
Inventor
石川　和寿
賀津久 東
洋介 小口
塩見　寿朗
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nidec Instruments Corp
Original Assignee
Nidec Sankyo Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nidec Sankyo Corp filed Critical Nidec Sankyo Corp
Priority to US15/570,757 priority Critical patent/US10339747B2/en
Priority to JP2017519003A priority patent/JPWO2017051917A1/ja
Publication of WO2017051917A1 publication Critical patent/WO2017051917A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G07—CHECKING-DEVICES
    • G07F—COIN-FREED OR LIKE APPARATUS
    • G07F7/00—Mechanisms actuated by objects other than coins to free or to actuate vending, hiring, coin or paper currency dispensing or refunding apparatus
    • G07F7/08—Mechanisms actuated by objects other than coins to free or to actuate vending, hiring, coin or paper currency dispensing or refunding apparatus by coded identity card or credit card or other personal identification means
    • G07F7/0873—Details of the card reader
    • G07F7/088—Details of the card reader the card reader being part of the point of sale [POS] terminal or electronic cash register [ECR] itself
    • G07F7/0886—Details of the card reader the card reader being part of the point of sale [POS] terminal or electronic cash register [ECR] itself the card reader being portable for interacting with a POS or ECR in realizing a payment transaction
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06K—GRAPHICAL DATA READING; PRESENTATION OF DATA; RECORD CARRIERS; HANDLING RECORD CARRIERS
    • G06K7/00—Methods or arrangements for sensing record carriers, e.g. for reading patterns
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06Q—INFORMATION AND COMMUNICATION TECHNOLOGY [ICT] SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES; SYSTEMS OR METHODS SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES, NOT OTHERWISE PROVIDED FOR
    • G06Q20/00—Payment architectures, schemes or protocols
    • G06Q20/08—Payment architectures
    • G06Q20/20—Point-of-sale [POS] network systems
    • G06Q20/204—Point-of-sale [POS] network systems comprising interface for record bearing medium or carrier for electronic funds transfer or payment credit
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06Q—INFORMATION AND COMMUNICATION TECHNOLOGY [ICT] SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES; SYSTEMS OR METHODS SPECIALLY ADAPTED FOR ADMINISTRATIVE, COMMERCIAL, FINANCIAL, MANAGERIAL OR SUPERVISORY PURPOSES, NOT OTHERWISE PROVIDED FOR
    • G06Q20/00—Payment architectures, schemes or protocols
    • G06Q20/30—Payment architectures, schemes or protocols characterised by the use of specific devices or networks
    • G06Q20/32—Payment architectures, schemes or protocols characterised by the use of specific devices or networks using wireless devices
    • G06Q20/327—Short range or proximity payments by means of M-devices
    • G06Q20/3278—RFID or NFC payments by means of M-devices
    • G—PHYSICS
    • G07—CHECKING-DEVICES
    • G07F—COIN-FREED OR LIKE APPARATUS
    • G07F7/00—Mechanisms actuated by objects other than coins to free or to actuate vending, hiring, coin or paper currency dispensing or refunding apparatus
    • G07F7/08—Mechanisms actuated by objects other than coins to free or to actuate vending, hiring, coin or paper currency dispensing or refunding apparatus by coded identity card or credit card or other personal identification means
    • G07F7/0873—Details of the card reader
    • G07F7/0893—Details of the card reader the card reader reading the card in a contactless manner
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B1/00—Details of transmission systems, not covered by a single one of groups H04B3/00 - H04B13/00; Details of transmission systems not characterised by the medium used for transmission
    • H04B1/59—Responders; Transponders
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W76/00—Connection management
    • H04W76/10—Connection setup
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W76/00—Connection management
    • H04W76/30—Connection release
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04W—WIRELESS COMMUNICATION NETWORKS
    • H04W84/00—Network topologies
    • H04W84/02—Hierarchically pre-organised networks, e.g. paging networks, cellular networks, WLAN [Wireless Local Area Network] or WLL [Wireless Local Loop]
    • H04W84/10—Small scale networks; Flat hierarchical networks
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06K—GRAPHICAL DATA READING; PRESENTATION OF DATA; RECORD CARRIERS; HANDLING RECORD CARRIERS
    • G06K7/00—Methods or arrangements for sensing record carriers, e.g. for reading patterns
    • G06K7/0013—Methods or arrangements for sensing record carriers, e.g. for reading patterns by galvanic contacts, e.g. card connectors for ISO-7816 compliant smart cards or memory cards, e.g. SD card readers
    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06K—GRAPHICAL DATA READING; PRESENTATION OF DATA; RECORD CARRIERS; HANDLING RECORD CARRIERS
    • G06K7/00—Methods or arrangements for sensing record carriers, e.g. for reading patterns
    • G06K7/08—Methods or arrangements for sensing record carriers, e.g. for reading patterns by means detecting the change of an electrostatic or magnetic field, e.g. by detecting change of capacitance between electrodes
    • G06K7/082—Methods or arrangements for sensing record carriers, e.g. for reading patterns by means detecting the change of an electrostatic or magnetic field, e.g. by detecting change of capacitance between electrodes using inductive or magnetic sensors
    • H—ELECTRICITY
    • H04—ELECTRIC COMMUNICATION TECHNIQUE
    • H04B—TRANSMISSION
    • H04B2201/00—Indexing scheme relating to details of transmission systems not covered by a single group of H04B3/00 - H04B13/00
    • H04B2201/69—Orthogonal indexing scheme relating to spread spectrum techniques in general
    • H04B2201/713—Frequency hopping
    • H04B2201/71346—Bluetooth®

Definitions

  • the present invention relates to a card reader capable of exchanging data with a mobile terminal via wireless communication.
  • card readers that read data recorded on a card or record data on a card have been widely used.
  • This card reader is mounted, for example, on an ATM (Automated Teller Machine), a CD (Cash Dispenser), or a gaming machine such as a casino slot machine (hereinafter referred to as “higher level device”). Used.
  • a system has been disclosed in which information recorded on a card such as customer identification information is read by a portable terminal and payment is made with a host device via wireless communication such as Wi-Fi or Bluetooth (registered trademark).
  • a card reader is disclosed that has a magnetic card read function and a contact IC card communication function and is connected to a host device via a wireless communication interface (see, for example, Patent Document 2).
  • Patent Document 1 has a problem that a host device corresponding to both the card reader interface and the mobile terminal wireless communication interface is required. That is, it is necessary to provide two types of interfaces for the card reader and for wireless communication in the host device, and to construct interfaces corresponding to each of them in the portable terminal.
  • the game device recognizes that the player is playing a game by monitoring that the card reader holds the card.
  • the card information is temporarily transmitted through the wireless communication interface. Then there is a problem that this cannot be recognized.
  • the card reader shown in Patent Document 2 is obtained by replacing the wired communication interface that connects the card reader to the host device with a wireless communication interface, and does not provide new convenience due to the implementation of the wireless communication interface. There is.
  • the present invention includes a host connection interface for connecting to a host device of the system, and a wireless communication interface for connecting to a mobile terminal.
  • the host device is a host connection interface
  • the mobile terminal is a wireless communication interface.
  • a card reader having a wireless user interface for performing communication using the card is configured.
  • the card reader can exchange information with the mobile terminal via the wireless communication interface by additionally mounting the wireless communication interface on the card reader and providing the card reader with the upper connection interface and the wireless communication interface.
  • the information can be exchanged with the host device via the host connection interface.
  • the host device can exchange the mobile terminal information in addition to the card information with the card reader. It becomes possible. Therefore, it is possible to provide new convenience by mounting the wireless communication interface on the card reader.
  • FIG. 1 is a block diagram showing a schematic configuration of a game apparatus equipped with a card reader according to the first embodiment of the present invention.
  • FIG. 2 is a block diagram showing a schematic configuration of the card reader according to the first embodiment.
  • FIG. 3 is a block diagram showing a schematic configuration of a portable terminal that communicates with the card reader according to the first embodiment.
  • FIG. 4 is a control processing flow showing a Bluetooth connection procedure between the mobile terminal and the card reader.
  • FIG. 5 is a control processing flow showing a card data processing procedure among the portable terminal, the card reader, and the game device.
  • FIG. 6 is a control processing flow showing the processing procedure of the first method for detecting that the owner of the mobile terminal has left the game device among the mobile terminal, the card reader, and the game device.
  • FIG. 1 is a block diagram showing a schematic configuration of a game apparatus equipped with a card reader according to the first embodiment of the present invention.
  • FIG. 2 is a block diagram showing a schematic configuration of the card reader according
  • FIG. 7 is a control processing flow showing a processing procedure of the second method for detecting that the owner of the mobile terminal has left the game device among the mobile terminal, the card reader, and the game device.
  • FIG. 8 is a control processing flow showing a processing procedure of the third method for detecting that the owner of the mobile terminal has left the game apparatus among the mobile terminal, the card reader, and the game apparatus.

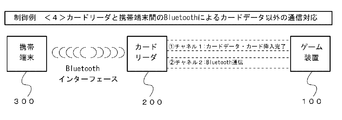

  • FIG. 9 is a schematic block diagram showing communication correspondence between information other than card data by Bluetooth communication between the card reader and the portable terminal.
  • FIG. 10 is a block diagram showing a schematic configuration of an automatic transaction apparatus equipped with a card reader according to the second embodiment of the present invention.
  • FIG. 11 is a block diagram showing a schematic configuration of a card reader according to the second embodiment.
  • FIG. 12 is a block diagram showing a schematic configuration of a portable terminal that communicates with the card reader according to the second embodiment.
  • FIG. 13 is a transaction processing flow showing a Bluetooth connection procedure among the card owner, the portable terminal, and the card reader.
  • FIG. 14 is a transaction processing flow showing a PIN transmission procedure among the card owner, the portable terminal, the card reader, and the automatic transaction apparatus.
  • FIG. 15 is a transaction processing flow showing a procedure for transmitting additional information among the card owner, the portable terminal, the card reader, and the automatic transaction apparatus.
  • FIG. 16 is a transaction processing flow showing a transaction slip content transmission procedure among the card owner, the portable terminal, the card reader, and the automatic transaction apparatus.
  • FIG. 17 is a maintenance process flow showing a Bluetooth connection procedure during maintenance among the card owner, the portable terminal, the card reader, and the automatic transaction apparatus.

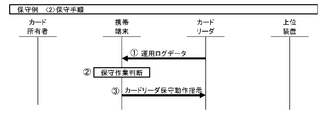

  • FIG. 18 is a maintenance process flow showing a maintenance procedure between the portable terminal and the card reader.
  • FIG. 1 is a block diagram showing a schematic configuration of a host device equipped with a card reader according to the first embodiment of the present invention.
  • FIG. 2 is a card reader according to the first embodiment
  • FIG. 3 is a block diagram showing a schematic configuration of the portable terminal according to the first embodiment.
  • the host device shown in the first embodiment is a game device 100, specifically a slot machine 105.
  • medals are used as game media.
  • the medal lending is performed by the medal supply unit 106.
  • the medal information can be directly supplied to the slot machine 105 side with a single button.
  • the game apparatus 100 shown in the first embodiment includes a main control unit 101, a communication unit 102, a storage unit 107, a card reader 200, a medal supply unit 106, an operation unit 103, and a slot machine 105. Has been.
  • the main control unit 101 controls each unit of the game apparatus 100.
  • the main control unit 101 includes a CPU (Central Processing Unit), ROM (Read Only Memory), RAM (Random Access Memory), and the like.
  • ROM Read Only Memory
  • RAM Random Access Memory
  • ROM Read Only Memory
  • ROM Read Only Memory
  • RAM Random Access Memory
  • the communication unit (communication interface) 102 controls communication performed with the host computer 109.
  • the operation unit 103 displays the touch panel on the screen, and when the operation lever or operation button on the touch panel touched by the player's fingertip is operated, the operation content is executed.
  • the slot machine 105 is provided with a drum section, a medal slot, a lever, a stop button section, and the like, which are not shown, as functions for executing the game.
  • the medal supply unit 106 supplies medals within the remaining amount in the card 108 by inserting a card 108 such as a magnetic card or an IC card into the card reader 200.
  • the card reader 200 is connected to an automatic transaction apparatus installed in a store or the like, and is a device that reads magnetic data recorded on the card 108 and records magnetic data on the card 108.
  • the control unit 201 includes a CPU, a ROM, a RAM, and the like. Each component of the card reader 200 is connected, and performs control for realizing a card reader function such as communication protocol processing according to software stored in the ROM. .
  • the control unit 201 includes an authentication processing unit 202 that performs an authentication process for determining whether or not the user of the card 108 is a valid owner. Further, the storage unit 212 stores various data necessary for controlling the card reader.
  • the encryption processing unit 203 performs encryption processing of transmitted data and decryption processing of received data when communicating with the game device 100, the portable terminal 300, or the like under the control of the control unit 201.
  • the host device communication unit 204 is a communication interface for communicating with the game device 100, which is a host device, via, for example, USB or RS232C, and is a host connection interface. With this connection, the card reader 200 is controlled by the game apparatus 100.
  • the pairing information storage unit 208 on the card reader side stores pairing information necessary for the short-range communication connection setting by the short-range communication unit 206.
  • the pairing information for example, a unique device address (hereinafter referred to as a reader / writer address) assigned to determine the card reader 200 when performing short-range communication, such as an IP address, or the mobile terminal 300 is shared. Contains an authentication key.
  • the pairing information storage unit 208 stores the mobile address of the mobile terminal 300 once paired. In this embodiment, pairing in the card reader 200 is performed using a unique device address obtained by the short-range communication unit 206.
  • the card reader 200 uses the communication unit 207 having the short-range communication unit 206 to acquire information for confirming whether the user of the card 108 such as an IC card is a legitimate owner.
  • the short-range communication unit 206 is a wireless communication interface that performs wireless communication with a device within a short distance, for example, the short-range communication unit 303 of the mobile terminal 300 by Bluetooth communication or the like.
  • the short-range communication unit 206 and the short-range communication unit 303 confirm that the user of the mobile terminal 300 is a valid owner. Communicate to execute the process to do. At this time, in order to prevent malfunction such as erroneous communication with another portable terminal 300, it is desirable to set the communicable range to 1 m or less.
  • a card 108 such as a magnetic card, a contact IC card or a non-contact IC card is inserted.
  • the card reader 200 controls the magnetic data stored in the magnetic stripe 108a of the inserted card 108 by the data reading / writing unit 210 under the control of the control unit 201, the data of the IC mounted on the card 108, for example, the card The number is read and predetermined information is written. By reading and writing this data, the card reader 200 makes a transaction such as money.
  • the data reading / writing unit 210 is provided with a magnetic head for transmitting / receiving data to / from the magnetic stripe 108a of the card 108, and an IC contact unit for transmitting / receiving data to / from the IC terminal unit of the card 108.
  • the data read / write unit 210 transmits / receives data to / from the magnetic stripe 108a using a magnetic head, and transmits / receives data to / from the IC terminal unit of the card 108 using an IC contact unit. Also, data is transmitted / received to / from the communication antenna on the card 108 side using a non-contact communication antenna provided in the card reader 200.
  • the data reading / writing unit 210 writes and / or reads data to / from the card 108 having a plurality of card functions such as a non-contact IC card function, a contact IC card function, and a magnetic card function. Do.
  • the data processing unit 211 processes data recorded on the card 108. For this purpose, the data processing unit 211 reads information recorded on the card 108 and further writes new information as necessary.
  • the portable terminal 300 is an electronic device that can be carried around, and includes a control unit 301, an information display unit 304 such as a touch panel, and a wireless communication unit 302 and a short-range communication unit 303 as information communication units.
  • the control unit 301 includes a CPU, a ROM, a RAM, and the like, is connected to each component of the mobile terminal 300, and performs control for realizing a mobile terminal function according to software stored in the ROM.
  • the speaker 305 and the microphone 306 are connected to the audio I / F unit 307 and used as an audio output unit.
  • the audio I / F unit 307 performs analog / digital audio signal A / D conversion, D / A conversion, audio codec processing in accordance with a predetermined wireless band, and the like.
  • the display unit 304 displays various information such as status information of the mobile terminal 300.
  • the operation unit 308 includes a numeric keypad and is used when a user of the mobile terminal 300 inputs information.
  • the card data storage unit 309 stores card data such as a card ID and card reader information received by the mobile terminal 300 from the card 108.
  • the authentication information input unit 310 constitutes an authentication processing unit 312 together with the authentication information storage unit 311 and inputs information for authentication such as a biometric information sensor for inputting the biometric information of the user of the mobile terminal 300.
  • the biometric information is, for example, fingerprint data or vein data.
  • the authentication information storage unit 311 stores biometric information of the owner of the mobile terminal 300 in advance.
  • the authentication processing unit 312 compares the biometric information input by the authentication information input unit 310 and the biometric information stored in the authentication information storage unit 311 when writing the card ID and the mobile terminal information, thereby It is authenticated whether or not the user of the terminal 300 is the owner.
  • biometric information is, for example, fingerprint data or vein data.
  • the authentication processing unit 312 compares the biometric information input by the authentication information input unit 310 and the biometric information stored in the authentication information storage unit 311 when writing the card ID and the mobile terminal information, thereby It is authenticated whether or not the user of the terminal 300 is the owner.
  • biometric information is, for example
  • the pairing information storage unit 313 on the mobile terminal side stores pairing information necessary for connection setting for short-range communication.
  • the pairing information includes an authentication key.
  • the pairing information storage unit 313 on the mobile terminal side stores the card reader address of the card reader 200 that has been paired once. In the present embodiment, pairing in the mobile terminal 300 is performed using a unique device address obtained by the short-range communication unit 303.
  • the encryption processing unit 315 performs encryption processing of data to be transmitted and decryption processing of received data when communicating with the card 108, the card reader 200, or the like under the control of the control unit 301.
  • the short-range communication unit 206 is additionally mounted on the card reader 200 as a wireless communication interface, and the higher-level device communication unit 204 that is an upper connection interface and the short-range communication unit 206 that is a wireless communication interface.
  • the card reader 200 exchanges information with the mobile terminal 300 via the short-range communication unit 206, and the game device 100, which is a higher-level device, via the higher-level device communication unit 204. Can be exchanged. Therefore, the game device 100, which is the host device, does not provide the card reader 200 with the information on the card 108 without providing two types of interfaces for the card reader and wireless communication in the host device as in the prior art. In addition, exchange of information of the portable terminal 300 becomes possible. Further, the card reader 200 can be controlled using the portable terminal 300 as a temporary host device. Therefore, it is possible to provide new convenience by mounting the wireless communication interface on the card reader 200.
  • FIG. 4 is a control process flow showing a Bluetooth connection procedure between the mobile terminal 9 and the card reader 200.
  • the control unit 201 performs Bluetooth communication with the mobile terminal 300 through the wireless communication interface with low communication output before connection with the mobile terminal 300 by controlling the short-range communication unit 206, and after connection with the mobile terminal 300. Perform with high communication output. At this time, the control unit 201 makes a Bluetooth connection by the short-range communication unit 206 to the mobile terminal 300 that has read the unique information assigned to itself among the unique information given differently to the individual card readers 200. As the unique information, an RFID tag or a bar code label in which a different value is written in each card reader 200 is mounted on the card reader 200 or the game device 100 equipped with the card reader 200, so that each card reader 200 is equipped. Are given differently.
  • the card reader 200 controls the Bluetooth transmission output to be low when Bluetooth is not connected, and even in an environment where there are a large number of card readers 200 and game devices 100 equipped with a Bluetooth interface, The number of devices detected by the mobile terminal 300 is suppressed, and connection with a specific card reader 200 is facilitated.
  • the owner of the portable terminal 300 operates the application software installed in the portable terminal 300 with the operation unit 308, and is posted on the card reader 200 or the game device 100 that desires connection, as shown by ⁇ 2.
  • the RFID tag or barcode label being read is read by the portable terminal 300, and the unique information of the card reader 200 to be connected is acquired.
  • the mobile terminal 300 identifies and connects the card reader 200 desired to be connected using the acquired unique information from a plurality of detected Bluetooth devices, as shown in FIG. With this connection, the card reader 200 detects that the mobile terminal 300 is connected via Bluetooth, and stably communicates at a distance when the owner of the mobile terminal 300 operates the game apparatus 100 as shown in FIG.
  • the short-range communication unit 206 is controlled to increase the Bluetooth transmission output to a possible level.
  • the control unit 201 performs control to set the Bluetooth communication output low before the connection and set the Bluetooth communication output high after the connection, so that the mobile terminal 300 can connect to the connection destination from a plurality of Bluetooth-equipped devices that exist in close proximity. Can be extracted in a limited manner. Further, an RFID tag or a bar code label in which a different value is written in each card reader 200 is mounted on the card reader 200 or the game device 100 equipped with the card reader 200, and this is read by the mobile terminal 300 to specify a specific card. By making the reader 200 connectable via Bluetooth, it is possible to identify the card reader 200 to which the mobile terminal 300 is connected from among a plurality of Bluetooth card readers 200.
  • control unit 201 controls the Bluetooth transmission output to be low when the Bluetooth is not connected, as shown by ⁇ 1, and the unique information of the card reader 200 to be connected is shown as shown by ⁇ 2. Have acquired. However, if it is possible to specify a single card reader 200 from the plurality of detected card readers 200, the Bluetooth transmission output of ⁇ 1 is controlled to be low, or the card reader 200 of ⁇ 2 is used. Only one of the processes of acquiring the unique information may be performed.
  • FIG. 5 is a control processing flow showing a card data processing procedure among the mobile terminal 300, the card reader 200, and the game device 100 which is a host device.
  • the control unit 201 receives the card data held in the mobile terminal 300 via the short-range communication unit 303 and the short-range communication unit 206, processes the received card data with the data processing unit 211, and reads it from the card 108. And transmitted to the game apparatus 100 via the host apparatus communication unit 204. In addition, the control unit 201 moves the mobile terminal 300 to a position where the game apparatus 100 can be operated from the Bluetooth connection state detected by the radio wave intensity detection unit 209 between the mobile terminal 300 that has received the card data and the card reader 200. When it is determined that the owner of the card exists, the game apparatus 100 is notified of the card insertion state.
  • the portable terminal 300 when the portable terminal 300 detects that the card reader 200 is connected via Bluetooth, the portable terminal 300 transmits the card data to the card reader 200 via Bluetooth.
  • the card reader 200 normally receives card data from the portable terminal 300, and the owner of the portable terminal 300 exists at a position where the game apparatus 100 can be operated from the Bluetooth connection state between the portable terminal 300 and the card reader 200.
  • the control unit 201 recognizes that the card has been inserted, information indicating completion of card insertion is transmitted to the game apparatus 100 as shown in FIG.
  • the game apparatus 100 recognizes that the card 108 has been inserted into the card reader 200 based on the received card insertion completion notification, the game apparatus 100 requests card data from the card reader 200 as shown in FIG.
  • the card reader 200 Upon receiving this card data request, the card reader 200 transmits the card data to the game apparatus 100 as shown in FIG.
  • the short-range communication unit 206 is additionally mounted in addition to the high-level device communication unit 204 which is a high-level connection interface for connecting to the game device 100, and the card data held in the portable terminal 300 is carded via Bluetooth.
  • the mobile terminal 300 can be supported without changing the application software of the game apparatus 100.
  • the Bluetooth connection state with the mobile terminal 300 that has received the card data it is recognized that the owner of the mobile terminal 300 exists at a position where the game apparatus 100 can be operated.
  • the game apparatus 100 can recognize the connection status of the mobile terminal 300 without changing the application software.
  • the card reader 200 cannot normally receive the card data by setting the card insertion completion notification timing from the card reader 200 to the game device 100 not when the Bluetooth connection is established but when the card data is normally received, It becomes possible to eliminate the error processing required in the game apparatus 100. Also, in the above description, assuming that the host device communication unit 204 is an RS232C or USB interface, the card reader 200 transmits information indicating completion of card insertion to the game device 100 as shown in FIG. Later, the game apparatus 100 requests card data from the card reader 200, as shown in FIG.
  • the Bluetooth radio wave intensity detection unit 209 Since the presence of the owner of the portable terminal 300 in front of the game device 100 is detected as described above using the Bluetooth radio wave intensity detected by the radio wave intensity detection unit 209, a master / standardized by Bluetooth It is desirable that the operation of the radio wave intensity automatic adjustment function between slaves is limited.
  • various ambient environments of the card reader 200 and the mobile terminal 300 affect the radio wave intensity of Bluetooth communication.
  • the card reader 200 needs to support many types of mobile terminals 300 having different characteristics.
  • the card reader 200 needs to cope with misplacement of the mobile terminal 300 or takeover of the game apparatus 100 due to the intended leaving of the mobile terminal 300. For this reason, it is desirable to perform a process of detecting that the owner of the mobile terminal 300 has left the game apparatus 100 by using the following three types of methods described with reference to FIGS.
  • FIG. 6 is a control processing flow showing a processing procedure of the first method for detecting that the owner of the mobile terminal 300 has left the game apparatus 100 among the mobile terminal 300, the card reader 200, and the game apparatus 100. is there.
  • the control unit 201 Based on the amount of change from the Bluetooth communication radio wave intensity stored immediately after the Bluetooth connection with the mobile terminal 300, the control unit 201 detects the radio wave intensity of the Bluetooth communication with the mobile terminal 300 detected by the radio wave intensity detection unit 209. When the owner of 300 determines that the game apparatus 100 has been moved away from the operable position, the Bluetooth connection with the portable terminal 300 by the short-range communication unit 206 is disconnected, and the game apparatus 100 is notified of the card removal state.
  • the card reader 200 stores the Bluetooth communication radio wave intensity from the mobile terminal 300 when the card data is received from the mobile terminal 300 in the storage unit 212 as a memory. deep.
  • the card reader 200 constantly monitors the Bluetooth communication radio wave intensity from the portable terminal 300 by the radio wave intensity detection unit 209 as illustrated in FIG.
  • the card reader 200 detects that the Bluetooth communication radio wave intensity from the mobile terminal 300 has become lower than the threshold value based on the change amount as shown in FIG. )
  • the owner of the mobile terminal 300 recognizes that it is away from the game device 100, and as shown in FIG.
  • the game device 100 is notified of the card card removal state.
  • FIG. 7 is a control processing flow showing a processing procedure of the second method for detecting that the owner of the mobile terminal 300 has left the game apparatus 100 among the mobile terminal 300, the card reader 200, and the game apparatus 100. is there.
  • the control unit 201 changes the amount of change in the Bluetooth communication radio wave intensity with the card reader 200 detected by the radio wave intensity detection unit 314 from the Bluetooth communication radio wave intensity stored immediately after the Bluetooth connection with the card reader 200. If the owner of the mobile terminal 300 determines that the game apparatus 100 has moved away from the operable position and detects that the Bluetooth connection with the card reader 200 has been disconnected, the card removal state is transferred to the game apparatus 100. Notice.
  • the mobile terminal 300 stores the Bluetooth communication radio wave intensity with the card reader 200 when the card data is transmitted to the card reader 200 in the memory.
  • the portable terminal 300 constantly monitors the Bluetooth communication radio wave intensity from the card reader 200 by the radio wave intensity detection unit 314 as illustrated in FIG.
  • the mobile terminal 300 detects that the Bluetooth communication radio wave intensity from the card reader 200 has become lower than the threshold, based on the amount of change, as shown in FIG. )
  • the owner of the portable terminal 300 recognizes that it is away from the game device 100, and disconnects the Bluetooth connection as shown in FIG. 3-c).
  • the card reader 200 determines that the owner of the mobile terminal 300 is shown in FIG. 4-b).
  • the game device 100 is recognized as being away from the game device 100, and the game device 100 is notified of the card card removal state as shown in FIG.
  • the Bluetooth stored in the mobile terminal 300 immediately after the Bluetooth connection indicates that the owner of the mobile terminal 300 exists at a position where the game apparatus 100 can be operated from the Bluetooth connection state with the card reader 200.
  • the mobile terminal 300 automatically determines that the mobile terminal 300 is disconnected from the game apparatus 100 and determines that the mobile terminal 300 is away from the game apparatus 100, the mobile terminal 300 owns the mobile terminal 300. It is possible to supplement the situation where the card reader 200 cannot detect that the person has left the game apparatus 100.
  • FIG. 8 is a control process flow showing a processing procedure of the third method for detecting that the owner of the mobile terminal 300 has left the game apparatus 100 among the mobile terminal 300, the card reader 200, and the game apparatus 100. is there.
  • the control unit 201 recognizes that the owner of the mobile terminal 300 is present at a position where the mobile device 300 can be operated while connected to the mobile terminal 300 via Bluetooth, the operation of the game device 100 can be performed for a certain period of time. Since there is no mobile terminal 300 in the vicinity of the game apparatus 100, the owner of the mobile terminal 300 is short-range in response to a Bluetooth disconnection request from the game apparatus 100 that is determined not to be in the vicinity of the game apparatus 100. The Bluetooth connection with the mobile terminal 300 by the communication unit 206 is disconnected.
  • the card reader 200 recognizes that the owner of the mobile terminal 300 exists at a position where the game apparatus 100 can be operated during Bluetooth connection, there is no operation of the game apparatus 100 for a certain period of time. Therefore, the card reader 200 responds to the Bluetooth disconnection request from the game device 100 that the mobile terminal 300 exists in the vicinity of the game device 100 but the owner of the mobile terminal 300 determines that it does not exist in the vicinity of the game device 100. As a result, it is possible to prevent the mobile device 300 from being left behind or the game device 100 being hijacked due to the intended leaving of the mobile device 300. For this reason, the card reader 200 can appropriately stop the process for the owner of the mobile terminal 300.
  • the control unit 201 disconnects the Bluetooth connection and inserts the card. 108 card data is preferentially handled. In addition, when there is a Bluetooth connection request from the mobile terminal 300 during card insertion, the control unit 201 rejects the Bluetooth connection request. Further, when there is a Bluetooth connection request from another mobile terminal 300 during the Bluetooth connection, the control unit 201 rejects the Bluetooth connection request from the other mobile terminal 300.
  • the card reader shown in Patent Document 1 allows a mobile terminal (mobile device) to read information recorded on a card such as customer identification information, and to connect with a Point terminal of Service terminal (POS terminal) via Wi-Fi or Bluetooth.
  • POS terminal Point terminal of Service terminal
  • a system for communicating and paying between devices is disclosed.
  • the portable terminal in this system has a function of reading information recorded on a card or storing the same kind of information, and the host device has a wireless communication interface for connecting to the portable terminal.
  • a casino game device recognizes that a regular player who is a card holder is playing by monitoring that a card reader holds a card.
  • the card reader of the game device directly transmits the card in the temporary communication of card information through the wireless communication interface. Since holding cannot be monitored, there is a problem that it is impossible to recognize that a regular player is playing.
  • the card reader 200 of this embodiment it is possible to prevent the game apparatus 100 from being hijacked by an unauthorized player who is not the owner of the card 108 as described above.
  • FIG. 9 is a schematic block diagram showing communication correspondence between information other than card data by Bluetooth communication between the card reader 200 and the portable terminal 300.
  • the host device communication unit 204 is a USB interface.
  • the control unit 201 communicates the received card data and the presence information of the owner of the portable terminal 300 with the game apparatus 100 through a logical channel for a card reader in the USB interface in the same manner as when the card 108 is read. Further, information obtained by Bluetooth communication with the mobile terminal 300 that is not supported by the conventional card reader interface communicates with the game apparatus 100 through another logical channel assigned as a USB composite device in the USB interface.
  • the card reader 200 receives the card data received from the mobile terminal 300 via Bluetooth communication and the presence information of the owner of the mobile terminal 300 in the logical channel for the USB interface card reader by channel 1 indicated by ⁇ 1 in FIG. Then, by the conventional card reader interface function, the data is transmitted to the game apparatus 100 by the same means as when reading the card.
  • the information obtained from the portable terminal 300 by Bluetooth communication which cannot be handled by the conventional card reader interface function, is obtained by another logical channel implemented as a composite device in the USB interface by channel 2 indicated by ⁇ 2 in FIG. , Transmit / receive to / from the game apparatus 100.
  • information from the mobile terminal 300 obtained by Bluetooth communication which is not supported by the conventional card reader interface, is transmitted to and received from the game apparatus 100 through another logical channel allocated as a USB composite device.
  • the control processing for the game apparatus 100 that has been performed for conventional card reading can be transmitted to and received from the game apparatus 100 with respect to new information obtained from the mobile terminal 300 through Bluetooth communication.
  • the communication function of the card reader 200 can be expanded.
  • the card data and the presence information of the owner of the portable terminal 300 are notified to the game device 100 through the channel 1 indicated by ⁇ 1, which is a conventional card reader interface. Notification may be made on another communication logical channel of channel 2 indicated by ⁇ 2.
  • FIGS. 11 and 12 show the same configuration as the hardware configuration shown in FIGS.
  • FIG. 10 is a block diagram showing a schematic configuration of a host device equipped with the card reader 200 according to the second embodiment.
  • FIG. 11 is a block diagram showing a schematic configuration of a card reader 200 according to the second embodiment, and
  • FIG. 12 is a block diagram showing a schematic configuration of the portable terminal 300 according to the second embodiment.
  • the host device shown in the second embodiment is an automatic transaction device 400.
  • the automatic transaction apparatus 400 includes a main control unit 401, a card reader 200, a statement slip printing unit 402, a customer operation unit 403, a storage unit 404, a communication unit 405, and a cash processing unit 406 connected to the main control unit 401. Composed.
  • the automatic transaction apparatus 400 is connected to a host computer 409 of a financial institution that manages the automatic transaction apparatus 400 via wired or wireless communication.
  • the main control unit 401 controls each unit in the automatic transaction apparatus 400.
  • the main control unit 401 includes a CPU, a ROM, a RAM, and a hard disk.
  • the hard disk stores various programs.
  • the ROM stores a program that controls basic control of each part of the automatic transaction apparatus 400.
  • the RAM is used as a work area for the CPU.
  • the communication unit 405 communicates with the card reader 200 and the host computer 409 under the control of the main control unit 401.
  • the cash processing unit 408 accepts banknotes inserted into the banknote deposit / withdrawal unit 406, withdraws banknotes into the banknote deposit / withdrawal unit 406, and stores coins entered into the coin deposit / withdrawal unit 407.
  • Cash is processed, such as acceptance or withdrawal of coins to the coin deposit / withdrawal unit 407.
  • the customer operation unit 403 includes a display and a touch panel, displays a screen under the control of the main control unit 401, and transmits an input signal that the customer touches on the screen to the main control unit 401.
  • the statement slip printing unit 402 is a device that prints and outputs the transaction contents on the statement slip under the control of the main control unit 401.
  • the card reader 200 is a device that is mounted on an automatic transaction apparatus 400 installed in a store or the like, and reads magnetic data recorded on the card 108 or records magnetic data on the card 108.
  • the control unit 201 includes a CPU, a ROM, a RAM, and the like. Each component of the card reader 200 is connected, and performs control for realizing a card reader function such as communication protocol processing according to software stored in the ROM. .
  • the control unit 201 includes an authentication processing unit 202 that performs an authentication process for determining whether or not the user of the card 108 is a valid owner. Further, the storage unit 212 stores various data necessary for controlling the card reader.
  • the encryption processing unit 203 performs encryption processing of transmitted data and decryption processing of received data when performing communication with the automatic transaction apparatus 400, the portable terminal 300, and the like under the control of the control unit 201.
  • the host device communication unit 204 is a communication interface for communicating with the automatic transaction device 400, which is a host device, via, for example, USB or RS232C, and is a host connection interface. With this connection, the card reader 200 is controlled by the automatic transaction apparatus 400.
  • the pairing information storage unit 208 on the card reader side stores pairing information necessary for the short-range communication connection setting by the short-range communication unit 206.
  • the pairing information includes a unique reader / writer address assigned to identify the card reader 200 when performing short-range communication, such as an IP address, and an authentication key shared with the mobile terminal 300.
  • the pairing information storage unit 208 stores the mobile address of the mobile terminal 300 that has been paired once.
  • the pairing information in the mobile terminal 300 is the last four digits of the card number that has been input and the passkey received from the card reader 200.
  • the card reader 200 uses the communication unit 207 having the short-range communication unit 206 to acquire information for confirming whether the user of the card 108 such as an IC card is a legitimate owner.
  • the short-range communication unit 206 is a wireless communication interface that performs wireless communication with a device within a short distance, for example, the short-range communication unit 303 of the mobile terminal 300 by Bluetooth communication or the like.
  • the short-range communication unit 206 and the short-range communication unit 303 confirm that the user of the mobile terminal 300 is a valid owner. Communicate to execute the process to do. At this time, in order to prevent malfunction such as erroneous communication with another portable terminal 300, it is desirable to set the communicable range to 1 m or less.
  • a card 108 such as a magnetic card, a contact IC card or a non-contact IC card is inserted.
  • the card reader 200 controls the magnetic data stored in the magnetic stripe 108a of the inserted card 108 by the data reading / writing unit 210 under the control of the control unit 201, the data of the IC mounted on the card 108, for example, the card The number is read and predetermined information is written. By reading and writing this data, the card reader 200 makes a transaction such as money.
  • the data reading / writing unit 210 is provided with a magnetic head for transmitting / receiving data to / from the magnetic stripe 108a of the card 108, and an IC contact unit for transmitting / receiving data to / from the IC terminal unit of the card 108.
  • the data read / write unit 210 transmits / receives data to / from the magnetic stripe 108a using a magnetic head, and transmits / receives data to / from the IC terminal unit of the card 108 using an IC contact unit. Also, data is transmitted / received to / from the communication antenna on the card 108 side using a non-contact communication antenna provided in the card reader 200.
  • the data reading / writing unit 210 writes and / or reads data to / from the card 108 having a plurality of card functions such as a non-contact IC card function, a contact IC card function, and a magnetic card function. Do.
  • the data processing unit 211 processes data recorded on the card 108. For this purpose, the data processing unit 211 reads information recorded on the card 108 and further writes new information as necessary.
  • the control unit 301 includes a CPU, a ROM, a RAM, and the like, is connected to each component of the mobile terminal 300, and performs control for realizing the mobile terminal function according to software stored in the ROM.
  • the speaker 305 and the microphone 306 are connected to the audio I / F unit 307 and used as an audio output unit.
  • the audio I / F unit 307 performs analog / digital audio signal A / D conversion, D / A conversion, audio codec processing in accordance with a predetermined wireless band, and the like.
  • the display unit 304 displays various information such as status information of the mobile terminal 300.
  • the operation unit 308 includes a numeric keypad and is used when a user of the mobile terminal 300 inputs information.
  • the card data storage unit 309 stores card data such as a card ID and card reader information received by the mobile terminal 300 from the card 108.
  • the authentication information input unit 310 constitutes an authentication processing unit 312 together with the authentication information storage unit 311 and inputs information for authentication such as a biometric information sensor for inputting the biometric information of the user of the mobile terminal 300.
  • the biometric information is, for example, fingerprint data or vein data.
  • the authentication information storage unit 311 stores biometric information of the owner of the mobile terminal 300 in advance.
  • the authentication processing unit 312 compares the biometric information input by the authentication information input unit 310 and the biometric information stored in the authentication information storage unit 311 when writing the card ID and the mobile terminal information, thereby It is authenticated whether or not the user of the terminal 300 is the owner.
  • biometric information is, for example, fingerprint data or vein data.
  • the authentication processing unit 312 compares the biometric information input by the authentication information input unit 310 and the biometric information stored in the authentication information storage unit 311 when writing the card ID and the mobile terminal information, thereby It is authenticated whether or not the user of the terminal 300 is the owner.
  • biometric information is, for example
  • the pairing information storage unit 313 on the mobile terminal side stores pairing information necessary for connection setting for short-range communication.
  • the pairing information includes an authentication key.
  • the pairing information storage unit 313 on the portable terminal side stores the card reader address of the card reader that has been paired once. In the present embodiment, the pairing information is the last four digits of the input card number and the pass key received from the card reader 200.
  • the encryption processing unit 315 performs encryption processing of data to be transmitted and decryption processing of received data when communicating with the card 108, the card reader 200, or the like under the control of the control unit 301.
  • FIG. 13 is a transaction processing flow showing a Bluetooth connection procedure between the owner of the card 108, the portable terminal 300, and the card reader 200 according to the second embodiment.
  • the Bluetooth connection procedure shown in FIG. 4 is a processing flow viewed from the viewpoint of control processing, but the Bluetooth connection procedure shown in FIG. 13 is a processing flow viewed from the viewpoint of transaction processing.
  • the control unit 201 When there is a connection request from the portable terminal 300 to the short-range communication unit 206, the control unit 201 carries a part of the card number read by the data reading / writing unit 210 as the connection authentication information of the short-range communication unit 206. Transmit to terminal 300.
  • the owner of the card 108 inputs the last four digits of the card number to the mobile terminal 300 in advance and stores it in the card data storage unit 309 as illustrated in FIG. Thereafter, the owner of the card 108 inserts the card 108 into the data reading / writing unit 210 in the card reader 200 of the automatic transaction apparatus 400, as shown in FIG.
  • the card reader 200 reads the card number of the inserted card 108 as shown in FIG.
  • the owner of the card 108 requests the Bluetooth connection from the portable terminal 300 to the card reader 200 as illustrated in FIG.
  • the card reader 200 processes the read card number by the authentication processing unit 202 and notifies the portable terminal 300 of the last four digits as a Bluetooth communication pass key as shown in FIG.
  • the portable terminal 300 collates the last four digits of the entered card number with the passkey received from the card reader 200 by the data processing unit 211 as shown in FIG. 6 and permits Bluetooth connection if they match. As a result, the mobile terminal 300 completes the Bluetooth connection as illustrated in FIG.
  • the data reading / writing unit 210 is checked in order to permit the connection of the short-range communication unit 206 by collating with a part of the card data input to the portable terminal 300 by the owner of the card 108.
  • the portable terminal 300 of the owner of the card 108 can be reliably identified and the connection to the short-range communication unit 206 can be permitted.
  • Bluetooth is used for the wireless communication interface between the short-range communication unit 206 and the short-range communication unit 303.
  • a part of the card information may be used for associating the mobile terminal 300 with the card reader 200.
  • NFC Near Field Communication
  • wireless LAN may be applied to this wireless communication interface.
  • FIG. 14 is a transaction processing flow showing a PIN transmission procedure among the owner of the card 108, the portable terminal 300, the card reader 200, and the automatic transaction apparatus 400 which is a host apparatus.
  • the control unit 201 receives a PIN (Personal Identification Number) that is a personal identification number input by the owner of the card 108 to the mobile terminal 300 from the mobile terminal 300 via the short-range communication unit 303 and the short-range communication unit 206.
  • the received PIN is transmitted to the automatic transaction apparatus 400 via the host apparatus communication unit 204.
  • the owner of the card 108 inputs one digit of the PIN to the mobile terminal 300 as illustrated in FIG.
  • the mobile terminal 300 stores the PIN data in the card data storage unit 309 each time a PIN is input, and transmits the PIN single character data to the card reader 200, as illustrated in ⁇ 3.
  • the transmitted one-character data is immediately deleted from the card data storage unit 309.
  • the card reader 200 stores the one character data of the PIN in the storage unit 212 each time it receives the one character data of the PIN and transmits the one character data of the PIN to the automatic transaction apparatus 400, as shown in ⁇ 4, as shown in ⁇ 5.
  • the transmitted one-character data is immediately deleted from the storage unit 212. Thereafter, the operations of ⁇ 1 to ⁇ 5 are repeated for the number of digits of the PIN.
  • the PIN input by the owner of the card 108 in the portable terminal 300 is received by the card reader 200 via the short-range communication unit 206, and the automatic transaction apparatus is received from the card reader 200 via the host device communication unit 204.
  • the PIN to 400 it is possible to take measures against criminal acts in which PIN input to PINPAD mounted at a fixed position is taken with a camera.
  • the PIN is input, transmitted, and the memory is erased one digit at a time.
  • the PIN may be stored in the memory of the mobile terminal 300.
  • FIG. 15 is a transaction processing flow showing an additional information transmission procedure among the owner of the card 108, the portable terminal 300, the card reader 200, and the automatic transaction apparatus 400.
  • control unit 201 When the control unit 201 receives a transmission request for additional information other than card information from the automatic transaction apparatus 400 via the higher-level device communication unit 204, the control unit 201 uses the additional information stored in the portable terminal 300 as additional information for short-range communication. It is received from mobile terminal 300 via unit 303 and short-range communication unit 206, and additional information is transmitted to automatic transaction apparatus 400 through host device communication unit 204.
  • the owner of the card 108 inputs additional information such as transfer account information into the mobile terminal 300 in advance and stores it in the memory.
  • the automatic transaction apparatus 400 executes a transaction with the card 108 as shown in FIG. Subsequently, when it is necessary to input additional information, the automatic transaction apparatus 400 requests additional information from the card reader 200 as shown by ⁇ 3.
  • the card reader 200 requests additional information from the portable terminal 300 via the short-range communication unit 206 and the short-range communication unit 303, as shown in FIG.
  • the portable terminal 300 receives this request, and transmits the additional information stored in the card reader 200 via the short-range communication unit 303 as illustrated in FIG.
  • the card reader 200 transmits the received additional information to the automatic transaction apparatus 400 as illustrated in FIG.
  • the card reader 200 receives additional information other than the card information read by the card reader 200 such as the bank account information from the mobile terminal 300 storing the additional information via the short-range communication unit 206.
  • additional information other than the card information read by the card reader 200 such as the bank account information from the mobile terminal 300 storing the additional information via the short-range communication unit 206.
  • the card reader 200 transmits additional information stored in the mobile terminal 300 in response to a request from the automatic transaction apparatus 400 to the automatic transaction apparatus 400. If the added information is not stored in the mobile terminal 300, it may be input to the mobile terminal 300 on the spot.
  • FIG. 16 is a transaction processing flow showing a transaction slip content transmission procedure among the owner of the card 108, the portable terminal 300, the card reader 200, and the automatic transaction apparatus 400.
  • the control unit 201 transmits the received transaction slip content to the mobile terminal 300 via the short-range communication unit 206 when the transaction slip content is received from the automatic transaction device 400 via the host device communication unit 204.
  • the automatic transaction apparatus 400 transmits the contents of the transaction slip to the card reader 200 as illustrated in FIG.
  • the card reader 200 transmits the contents of the received transaction slip to the mobile terminal 300 via the short-range communication unit 206 and the short-range communication unit 303, as illustrated in FIG.
  • the mobile terminal 300 displays the transaction slip content on the display unit 304 to prompt the owner of the card 108 to confirm the owner of the card 108.
  • the transaction slip printed and output by the statement slip printing unit 402 can be transmitted to the portable terminal 300 via the short-range communication unit 206 and the short-range communication unit 303.
  • the short-range communication unit 206 and the short-range communication unit 303 can be transmitted to the portable terminal 300 via the short-range communication unit 206 and the short-range communication unit 303.
  • by making system operation using the processing described with reference to FIGS. 13 to 16 indispensable it is possible to realize a simple automatic transaction apparatus 400 in which PINPAD and statement slip printing unit 402 are abolished. .
  • FIG. 17 is a maintenance process flow showing a Bluetooth connection procedure at the time of maintenance among the owner of the card 108, the portable terminal 300, the card reader 200, and the automatic transaction apparatus 400.
  • the control unit 201 controls the acquisition of maintenance data necessary for the maintenance work of the card reader 200 or the maintenance operation of the card reader 200 by wireless communication with the portable terminal 300 via the short-range communication unit 206 and the short-range communication unit 303. To do. In addition, the control unit 201 performs authentication with the mobile terminal 300 after performing wireless communication connection with the mobile terminal 300, and acquires maintenance data necessary for maintenance work of the card reader 200. Alternatively, the maintenance operation of the card reader 200 is permitted.
  • the maintenance clerk who is the owner of the maintenance card 108 inputs the last four digits of the card number to the portable terminal 300 and stores it in the card data storage unit 309. Subsequently, the maintenance clerk inserts the card 108 into the data reading / writing unit 210 in the card reader 200 of the automatic transaction apparatus 400, as shown in FIG.
  • the card reader 200 reads the card number of the inserted card 108 as shown in FIG.
  • the maintenance staff requests the Bluetooth connection by the short-range communication unit 206 from the portable terminal 300 to the card reader 200 as illustrated in FIG.
  • the card reader 200 processes the read card number by the authentication processing unit 202 and notifies the portable terminal 300 of the last four digits as a Bluetooth passkey as shown by ⁇ 5.
  • the portable terminal 300 collates the last four digits of the entered card number with the passkey received from the card reader 200 by the authentication processing unit 312 as shown in FIG. 6, and if both match, the Bluetooth connection is permitted. . As a result, the mobile terminal 300 completes the Bluetooth connection as illustrated in FIG. Further, the maintenance staff holds the maintenance non-contact IC card over the portable terminal 300 and transmits the maintenance authentication data to the portable terminal 300 as shown in FIG. The portable terminal 300 transmits the authentication data for maintenance to the card reader 200 via Bluetooth as illustrated in FIG. The card reader 200 performs authentication by the authentication processing unit 202 based on the received maintenance authentication data, and shifts to the maintenance mode as shown in FIG.
  • the card reader 200 can be maintained without performing operations with security concerns such as opening the device panel or changing the device operation mode.
  • further authentication is performed between the portable terminal 300 and the card reader 200 using the maintenance authentication data to control maintenance work.
  • the data of the non-contact IC card for maintenance is used for the authentication of the maintenance staff.
  • the maintenance staff uses the PIN input to the mobile terminal 300 or the fingerprint authentication function installed in the mobile terminal 300.
  • the maintenance staff authentication data corresponding to the maintenance staff held in the portable terminal 300 may be transmitted to the card reader 200 for authentication.
  • FIG. 18 is a maintenance process flow showing a maintenance procedure between the portable terminal 300 and the card reader 200.
  • the mobile terminal 300 receives the operation log data of the card reader 200 via the short-range communication unit 206 and the short-range communication unit 303.
  • the portable terminal 300 determines necessary maintenance work from the received operation log data, as shown in FIG.
  • the portable terminal 300 instructs the card reader 200 to perform a maintenance operation of the card reader 200 such as taking in the cleaning card in accordance with the maintenance work determination, as shown in FIG.
  • the mobile terminal 300 determines the necessary maintenance work from the operation log data.
  • the maintenance staff determines the required maintenance work and operates the operation unit 308 of the mobile terminal 300. Maintenance work may be instructed to the card reader 200.

Landscapes

  • Engineering & Computer Science (AREA)
  • Business, Economics & Management (AREA)
  • General Physics & Mathematics (AREA)
  • Physics & Mathematics (AREA)
  • Accounting & Taxation (AREA)
  • Computer Networks & Wireless Communication (AREA)
  • Theoretical Computer Science (AREA)
  • Signal Processing (AREA)
  • Strategic Management (AREA)
  • General Business, Economics & Management (AREA)
  • Finance (AREA)
  • Computer Vision & Pattern Recognition (AREA)
  • Artificial Intelligence (AREA)
  • Development Economics (AREA)
  • Economics (AREA)
  • Mobile Radio Communication Systems (AREA)

Abstract

本願は、上位装置のアプリケーションを変更することなく、携帯端末と対応可能となったカードリーダを提供する。たとえば、カードリーダ２００は、無線通信インタフェースとして短距離通信部２０６が追加実装されている。上位接続インタフェースである上位装置通信部２０４と無線通信インタフェースである短距離通信部２０６とをカードリーダ２００に備えることで、カードリーダ２００は、短距離通信部２０６を介して携帯端末３００と情報の授受を行い、その情報を上位装置通信部２０４を介して上位装置であるゲーム装置１００と授受する。

Description

カードリーダ 関連出願の参照
　本出願は、2015年9月25日に提出された仮出願No.62/232,735、および2015年10月28日に提出された仮出願No.62/247,382の利益を享受する。
　本発明は、無線通信を介して携帯端末とデータとのやりとりを行うことが可能なカードリーダに関する。
　従来、カードに記録されたデータの読取やカードへのデータの記録を行うカードリーダが広く利用されている。このカードリーダは、たとえば、ＡＴＭ（Ａｕｔｏｍａｔｅｄ  Ｔｅｌｌｅｒ  Ｍａｃｈｉｎｅ：自動取引装置）、ＣＤ（Ｃａｓｈ　Ｄｉｓｐｅｎｓｅｒ：現金自動支払機）や、カジノのスロットマシンなどのゲーム装置（以下、「上位装置」という）に搭載されて使用される。
　最近、携帯端末に顧客識別情報などカードに記録された情報を読み込ませ、Ｗｉ-ＦｉやBluetooth（登録商標）などの無線通信を経由して上位装置との間で精算を行うシステムが開示されている（例えば、特許文献１参照）。また、磁気カードリード機能及び接触ICカード通信機能を搭載し、上位装置とは無線通信インタフェースで接続されるカードリーダが開示されている（例えば、特許文献２参照）。
米国登録特許第８，１２７，９９９号公報 米国登録特許第９，０６３，７３７号公報
　しかしながら、特許文献１に示すシステムでは、カードリーダ用のインタフェースと携帯端末用の無線通信インタフェースとの両方に対応した上位装置が必要になるという問題が有る。すなわち、カードリーダ用と無線通信用との２種類のインタフェースを上位装置に設けるとともに、携帯端末でも各々に対応するインタフェースを構築する必要がある。また、ゲーム装置では、カードリーダがカードを保持していることを監視していることにより、遊技者が遊技中であることを認識しているが、無線通信インタフェースでの一時的なカード情報伝達ではこの認識ができないという問題がある。
　つぎに、特許文献２に示すカードリーダは、カードリーダを上位装置へ接続する有線通信インタフェースを無線通信インタフェースに置き換えたものであり、無線通信インタフェース実装による新たな利便性を提供していないという問題がある。
　そこで、本発明の課題は、このような状況に鑑みてなされたものであり、上位装置のアプリケーションを変更することなく、携帯端末と対応可能となったカードリーダを提供することにある。また、本発明の課題は、このような状況に鑑みてなされたものであり、携帯端末と情報の交換が可能となるとともに、制御可能なカードリーダを提供することにある。
　このために本発明は、システムの上位装置へ接続するための上位接続インタフェースと、携帯端末へ接続するための無線通信インタフェースとを備え、上位装置とは上位接続インタフェース、携帯端末とは無線通信インタフェースを使って通信を行う無線ユーザーインターフェースを有するカードリーダを構成した。
　本構成によれば、無線通信インタフェースをカードリーダに追加実装し、上位接続インタフェースと無線通信インタフェースとをカードリーダに備えることで、カードリーダは、無線通信インタフェースを介して携帯端末と情報の授受を行い、その情報を上位接続インタフェースを介して上位装置と授受することができる。
　したがって、従来のように、カードリーダ用と無線通信用との２種類のインタフェースを上位装置に設けることなく、上位装置は、カードリーダとの間において、カード情報に加えて携帯端末情報の授受が可能になる。このため、無線通信インタフェースのカードリーダへの実装による新たな利便性を提供することが可能になる。
図１は、本発明の第１実施例によるカードリーダを搭載したゲーム装置の概略構成を示すブロック図である。 図２は、第１実施例によるカードリーダの概略構成を示すブロック図である。 図３は、第１実施例によるカードリーダと通信する携帯端末の概略構成を示すブロック図である。 図４は、携帯端末とカードリーダとの間におけるBluetooth接続手順を示す制御処理フローである。 図５は、携帯端末とカードリーダとゲーム装置との間におけるカードデータ処理手順を示す制御処理フローである。 図６は、携帯端末とカードリーダとゲーム装置との間において、携帯端末の所有者がゲーム装置を離れたことを検出する第１の手法の処理手順を示す制御処理フローである。 図７は、携帯端末とカードリーダとゲーム装置との間において、携帯端末の所有者がゲーム装置を離れたことを検出する第２の手法の処理手順を示す制御処理フローである。 図８は、携帯端末とカードリーダとゲーム装置との間において、携帯端末の所有者がゲーム装置を離れたことを検出する第３の手法の処理手順を示す制御処理フローである。 図９は、カードリーダと携帯端末との間におけるBluetooth通信によるカードデータ以外の情報についての通信対応を示す概略のブロック図である。 図１０は、本発明の第２実施例によるカードリーダを搭載した自動取引装置の概略構成を示すブロック図である。 図１１は、第２実施例によるカードリーダの概略構成を示すブロック図である。 図１２は、第２実施例によるカードリーダと通信する携帯端末の概略構成を示すブロック図である。 図１３は、カードの所有者と携帯端末とカードリーダとの間におけるBluetooth接続手順を示す取引処理フローである。 図１４は、カードの所有者と携帯端末とカードリーダと自動取引装置との間におけるPIN伝達手順を示す取引処理フローである。 図１５は、カードの所有者と携帯端末とカードリーダと自動取引装置との間における追加情報伝達手順を示す取引処理フローである。 図１６は、カードの所有者と携帯端末とカードリーダと自動取引装置との間における取引伝票内容伝達手順を示す取引処理フローである。 図１７は、カードの所有者と携帯端末とカードリーダと自動取引装置との間における保守時のBluetooth接続手順を示す保守処理フローである。 図１８は、携帯端末とカードリーダとの間における保守手順を示す保守処理フローである。
　（第１実施例）
次に、本発明を添付図面を参照してさらに詳細に説明する。
　図１は、本発明の第１実施例にかかるカードリーダを搭載した上位装置の概略構成を示すブロック図である。図２は第１実施例にかかるカードリーダ、図３は第１実施例にかかる携帯端末の概略構成を示すブロック図である。
　（上位装置としてのゲーム装置）
第１実施例に示す上位装置は、ゲーム装置１００であり、具体的には、スロットマシン１０５である。遊技場に設置されるスロットマシン１０５では、遊技媒体としてメダルが使用されている。このメダルの貸し出しは、メダル供給部１０６によって行われている。最近では、カード１０８をカードリーダ２００に挿入することにより、ボタン１つでメダル情報をスロットマシン１０５側に直接供給できるようになっている。
　第１実施例に示すゲーム装置１００は、図１に示すように、主制御部１０１、通信部１０２、記憶部１０７、カードリーダ２００、メダル供給部１０６、操作部１０３、およびスロットマシン１０５から構成されている。
　主制御部１０１は、ゲーム装置１００の各部を制御する。主制御部１０１は、ＣＰＵ（中央演算処理装置）、ＲＯＭ（リード・オンリー・メモリ）、ＲＡＭ（ランダム・アクセス・メモリ）などを備えている。ＲＯＭには、ゲーム装置１００の各部の基本制御を司るプログラム等が記憶されている。ＲＡＭは、ＣＰＵのワークエリアとして用いられる。
　通信部（通信インタフェース）１０２は、ホストコンピュータ１０９との間で行われる通信を制御する。
　操作部１０３は、画面上にタッチパネルが表示され、遊技者の指先が触れた、タッチパネル上の操作レバーや操作ボタンが操作されると、その操作内容を実行する。
　スロットマシン１０５は、遊技を実行するための機能として、図示していないが、ドラム部、メダル投入口、レバー、ストップボタン部などが設けられている。
　メダル供給部１０６は、カードリーダ２００に磁気カードやＩＣカード等のカード１０８が挿入されることにより、カード１０８内の残金の範囲内でメダル供給を行う。
　（カードリーダ）
カードリーダ２００は、店舗などに設置された自動取引装置に接続され、カード１０８に記録された磁気データの読取や、カード１０８への磁気データの記録を行う装置である。
　制御部２０１は、ＣＰＵ、ＲＯＭ、ＲＡＭなどにより構成され、カードリーダ２００の各構成要素が接続され、ＲＯＭに記憶されたソフトウェアに従って、通信プロトコル処理など、カードリーダ機能を実現するための制御を行う。また、制御部２０１は、カード１０８の使用者が正当な所有者であるか否かを判定するための認証処理を行う認証処理部２０２を備えている。さらに、記憶部２１２には、カードリーダの制御に必要な各種データが記憶されている。
　暗号処理部２０３は、制御部２０１の制御により、ゲーム装置１００や携帯端末３００等との間で通信を行う際に、送信するデータの暗号化処理および受信したデータの暗号解除処理を行う。
　上位装置通信部２０４は、上位装置であるゲーム装置１００と例えばＵＳＢやＲＳ２３２Ｃなどにより接続して通信を行うための通信インタフェースであり、上位接続インタフェースである。この接続により、カードリーダ２００はゲーム装置１００に制御される。
　カードリーダ側のペアリング情報記憶部２０８は、短距離通信部２０６による短距離通信の接続設定に必要となるペアリング情報を記憶する。ペアリング情報には、例えばＩＰアドレスなど、短距離通信を行う際にカードリーダ２００を判別するために割り当てられた固有のデバイスアドレス（以下、リーダライタアドレスと呼ぶ）や、携帯端末３００と共有する認証鍵が含まれる。ペアリング情報記憶部２０８には、一度ペアリングを行った携帯端末３００の携帯アドレスが記憶される。本実施例では、カードリーダ２００におけるペアリングは、短距離通信部２０６で得た固有のデバイスアドレスを用いて行われる。
　カードリーダ２００は、短距離通信部２０６を有する通信部２０７を用いて、ＩＣカード等のカード１０８の使用者が正当な所有者であるか否かを確認するための情報を取得する。
　短距離通信部２０６は、短距離内の装置、例えば携帯端末３００の短距離通信部３０３などと無線通信をBluetooth通信などで行う無線通信インタフェースである。
　短距離通信部２０６と短距離通信部３０３は、例えば、携帯端末３００の使用者がカードリーダ２００に携帯端末３００をかざした際、携帯端末３００の使用者が正当な所有者であることを確認するための処理を実行するために通信する。この際に、誤って他の携帯端末３００と通信を行うなどの誤動作を防止するために、通信可能範囲を１ｍ以下に設定することが望ましい。
　データ読み取り／書き込み部２１０には、磁気カード、接触型ＩＣカードまたは非接触型ＩＣカード等のカード１０８が挿入される。カードリーダ２００は、制御部２０１の制御の下、データ読み取り／書き込み部２１０により、挿入されたカード１０８の磁気ストライプ１０８ａに記憶される磁気データや、カード１０８に実装されるＩＣのデータ、例えばカード番号を読み込み、また、所定の情報を書き込む。このデータの読み書きにより、カードリーダ２００は金銭等の取り引きをする。
　データ読み取り／書き込み部２１０には、カード１０８の磁気ストライプ１０８ａとデータを送受信する磁気ヘッドと、カード１０８のＩＣ端子部とデータを送受信するＩＣ接点部とが設けられている。データ読み取り／書き込み部２１０は、磁気ヘッドにより磁気ストライプ１０８ａとデータの送受信を行ったり、ＩＣ接点部によりカード１０８のＩＣ端子部とデータの送受信を行う。また、カードリーダ２００に設けられた非接触式通信アンテナを用いて、カード１０８側の通信アンテナとデータの送受信を行う。この送受信により、データ読み取り／書き込み部２１０は、非接触型ＩＣカード機能、接触型ＩＣカード機能、磁気カード機能などの複数のカード機能を備えたカード１０８に対してデータの書き込みおよび／または読み出しを行う。
　データ処理部２１１は、カード１０８に記録されているデータを処理する。このためにデータ処理部２１１は、カード１０８に記録された情報を読み取り、さらには必要に応じて新たな情報の書き込みを行う。
　（携帯端末）
携帯端末３００は携帯して持ち歩ける電子機器であり、制御部３０１や、タッチパネルなどの情報の表示部３０４、情報通信部として無線通信部３０２と短距離通信部３０３などを備える。
　制御部３０１は、ＣＰＵ、ＲＯＭ，ＲＡＭなどにより構成され、携帯端末３００の各構成要素に接続され、ＲＯＭに記憶されたソフトウェアに従い、携帯端末機能を実現するための制御を行う。
　スピーカー３０５およびマイク３０６は音声Ｉ／Ｆ部３０７に接続され、音声出力部として用いられる。音声Ｉ／Ｆ部３０７は、アナログ、デジタル音声信号のＡ／Ｄ変換、Ｄ／Ａ変換や、所定の無線帯域に合わせた音声コーデック処理などを行う。表示部３０４は、携帯端末３００のステータス情報など、様々な情報を表示する。操作部３０８は、テンキー等から構成され、携帯端末３００の使用者が情報を入力する際に用いられる。
　カードデータ記憶部３０９は、携帯端末３００がカード１０８から受信したカードＩＤやカードリーダ情報などのカードデータを記憶する。
　認証情報入力部３１０は、認証情報記憶部３１１と共に認証処理部３１２を構成し、携帯端末３００の使用者の生体情報を入力するための生体情報センサなど、認証を行うための情報を入力する。生体情報とは、例えば指紋データや静脈データなどである。認証情報記憶部３１１は、携帯端末３００の所有者の生体情報を予め記憶する。認証処理部３１２は、カードＩＤや携帯端末情報の書き込みを行う際に、認証情報入力部３１０により入力された生体情報と、認証情報記憶部３１１に記憶された生体情報を比較することにより、携帯端末３００の使用者が所有者であるか否かの認証を行う。なお、以下、生体情報により認証を行う場合を例に説明を行うが、例えば暗証番号など、生体情報以外の情報を用いて認証を行うようにしても良い。但し、セキュリティの向上のためには、生体情報を用いて認証を行うことが望ましい。
　携帯端末側のペアリング情報記憶部３１３は、カードリーダ側のペアリング情報記憶部２０８と同様、短距離通信の接続設定に必要となるペアリング情報を記憶する。ペアリング情報には、認証鍵が含まれる。また、携帯端末側のペアリング情報記憶部３１３には、一度ペアリングを行ったカードリーダ２００のカードリーダアドレスが記憶される。本実施例では、携帯端末３００におけるペアリングは、短距離通信部３０３で得た固有のデバイスアドレスを用いて行われる。
　暗号処理部３１５は、制御部３０１の制御により、カード１０８やカードリーダ２００等との間で通信を行う際に、送信するデータの暗号化処理および受信したデータの暗号解除処理を行う。
　（主な効果）
このようなカードリーダ２００によれば、無線通信インタフェースとして短距離通信部２０６をカードリーダ２００に追加実装し、上位接続インタフェースである上位装置通信部２０４と無線通信インタフェースである短距離通信部２０６とをカードリーダ２００に備えることで、カードリーダ２００は、短距離通信部２０６を介して携帯端末３００と情報の授受を行い、その情報を上位装置通信部２０４を介して上位装置であるゲーム装置１００と授受することができる。したがって、従来のように、カードリーダ用と無線通信用との２種類のインタフェースを上位装置に設けることなく、上位装置であるゲーム装置１００は、カードリーダ２００との間において、カード１０８の情報に加えて携帯端末３００の情報の授受が可能になる。また、携帯端末３００を一時的な上位装置として、カードリーダ２００を制御することが可能となる。このため、無線通信インタフェースのカードリーダ２００への実装による新たな利便性を提供することが可能になる。
　（制御方法）
次に、この第１実施例によるカードリーダ２００を搭載したゲーム装置１００に関して行われる制御処理について、図４～図９を参照して説明する。
　（Bluetooth接続手順）
図４は、携帯端末９とカードリーダ２００との間におけるBluetooth接続手順を示す制御処理フローである。
　制御部２０１は、短距離通信部２０６に対する制御により、無線通信インタフェースによる携帯端末３００とのBluetooth通信を、携帯端末３００との接続前には低い通信出力で行い、携帯端末３００との接続後には高い通信出力で行う。この際、制御部２０１は、個々のカードリーダ２００に異なって付与された固有情報のうち、自身に割り当てられた固有情報を読み込んだ携帯端末３００に、短距離通信部２０６によってBluetooth接続する。固有情報は、個々のカードリーダ２００で異なる値が書き込まれたRFIDタグやバーコードラベルを、カードリーダ２００またはカードリーダ２００を搭載したゲーム装置１００に実装しておくことで、個々のカードリーダ２００に異なって付与される。
　つまり、図４の○１に図示するように、カードリーダ２００は、Bluetooth未接続時にはBluetooth送信出力を低く制御し、Bluetoothインタフェースを搭載した多数のカードリーダ２００やゲーム装置１００が存在する環境でも、携帯端末３００が検出するデバイス数を抑制し、特定のカードリーダ２００と接続し易くする。
　携帯端末３００の所有者は、携帯端末３００にインストールされているアプリケーションソフトウエアを操作部３０８によって操作し、○２に図示するように、接続を希望するカードリーダ２００またはゲーム装置１００に掲示されているRFIDタグやバーコードラベルを携帯端末３００で読み取り、接続するカードリーダ２００の固有情報を取得する。
　携帯端末３００は、○３に図示するように、検出している複数のBluetoothデバイスから、取得した固有情報を用いて接続を希望するカードリーダ２００を特定し、接続する。この接続により、カードリーダ２００は、携帯端末３００とBluetooth接続したことを検知し、○４に図示するように、携帯端末３００の所有者がゲーム装置１００を操作する場合の距離で安定的に通信出来るレベルまで、短距離通信部２０６を制御してBluetooth送信出力を上げる。
　（実施例の効果）
このように、Bluetooth通信出力を接続前は低く設定し、接続後は高く設定する制御を制御部２０１が行うことで、近接して存在する複数のBluetooth搭載デバイスの中から携帯端末３００が接続先を限定して抽出することが可能となる。また、個々のカードリーダ２００で異なる値が書き込まれたRFIDタグやバーコードラベルを、カードリーダ２００またはカードリーダ２００を搭載したゲーム装置１００に実装し、これを携帯端末３００で読み込んで特定のカードリーダ２００をBluetooth接続可能とすることにより、複数のBluetooth搭載カードリーダ２００の中から、携帯端末３００が接続するカードリーダ２００を特定することが可能となる。
　なお、上記の説明では、制御部２０１は、○１に図示するように、Bluetooth未接続時にはBluetooth送信出力を低く制御すると共に、○２に図示するように、接続するカードリーダ２００の固有情報を取得している。しかし、検出している複数のカードリーダ２００の中から単一のカードリーダ２００を特定することが可能であれば、○１のBluetooth送信出力を低く制御するか、または、○２のカードリーダ２００の固有情報を取得するかの、いずれか一方の処理だけを行うようにしてもよい。
　（カードデータ処理手順）
図５は、携帯端末３００とカードリーダ２００と上位装置であるゲーム装置１００との間におけるカードデータ処理手順を示す制御処理フローである。
　制御部２０１は、携帯端末３００で保持しているカードデータを短距離通信部３０３および短距離通信部２０６を介して受信し、受信したカードデータをデータ処理部２１１で処理してカード１０８から読み取ったデータとし、ゲーム装置１００へ上位装置通信部２０４を介して送信する。また、制御部２０１は、カードデータを受信した携帯端末３００とカードリーダ２００との間における、電波強度検出部２０９によって検出されるBluetooth接続状態から、ゲーム装置１００を操作可能な位置に携帯端末３００の所有者が存在していることを判定した場合に、カード挿入状態をゲーム装置１００へ通知する。
　つまり、図５の○１に図示するように、携帯端末３００は、カードリーダ２００とBluetooth接続したことを検知すると、Bluetoothを経由してカードデータをカードリーダ２００へ送信する。カードリーダ２００は、携帯端末３００からカードデータを正常受信し、携帯端末３００とカードリーダ２００との間におけるBluetooth接続状態から、ゲーム装置１００を操作可能な位置に携帯端末３００の所有者が存在していることを制御部２０１によって認識すると、○２に図示するように、カード挿入完了を示す情報をゲーム装置１００へ送信する。ゲーム装置１００は、受信したカード挿入完了通知により、カードリーダ２００にカード１０８が挿入されたことを認識すると、○３に図示するように、カードリーダ２００へカードデータを要求する。カードリーダ２００は、このカードデータ要求を受信すると、○４に図示するように、ゲーム装置１００へカードデータを送信する。
　（主な効果）
このように、ゲーム装置１００へ接続するための上位接続インタフェースである上位装置通信部２０４に加えて短距離通信部２０６を追加実装し、携帯端末３００で保持しているカードデータをBluetooth経由でカードリーダ２００に受信し、カード１０８から読み取ったデータとしてゲーム装置１００へ送信することにより、ゲーム装置１００のアプリケーションソフトを変更することなく、携帯端末３００に対応することが可能となる。また、カードデータを受信した携帯端末３００とのBluetooth接続状態から、ゲーム装置１００を操作可能な位置に携帯端末３００の所有者が存在していることを認識し、カード挿入状態と同様にゲーム装置１００へ通知する機能を有することにより、ゲーム装置１００はアプリケーションソフトを変更することなく、携帯端末３００の接続状況を認識可能となる。
　なお、カードリーダ２００からゲーム装置１００へのカード挿入完了通知タイミングを、Bluetooth接続時ではなく、カードデータの正常受信時とすることにより、カードリーダ２００がカードデータを正常受信出来なかった場合に、ゲーム装置１００で必要となるエラー処理を不要とすることが可能となる。また、上記の説明では、上位装置通信部２０４がRS232CやUSBのインタフェースである場合を想定し、○２に図示するように、カードリーダ２００がカード挿入完了を示す情報をゲーム装置１００へ送信した後に、○３に図示するように、ゲーム装置１００がカードリーダ２００へカードデータを要求している。しかし、上位装置通信部２０４が、カード１０８の挿入中にゲーム装置１００へ逐次カードデータを送信するTTLインタフェースの場合は、カードデータ送信完了後に、カード挿入完了を示す情報をゲーム装置１００へ送信してもよい。
　携帯端末３００の所有者がゲーム装置１００の前に存在することは、電波強度検出部２０９によって検出されるBluetooth電波強度を用いて上記のように検出するため、Bluetoothで規格化されているマスタ・スレーブ間での電波強度自動調整機能の動作は、制限されていることが望ましい。また、カードリーダ２００及び携帯端末３００の様々な周囲環境がBluetooth通信の電波強度に影響し、加えて、カードリーダ２００は、特性が異なる多くの種類の携帯端末３００に対応する必要が有る。さらに、加えて、カードリーダ２００は、携帯端末３００の置き忘れや、意図した携帯端末３００の残置によるゲーム装置１００の乗っ取りに対応する必要が有る。このため、図６～図８を用いて説明する下記３種類の手法を併用して、携帯端末３００の所有者がゲーム装置１００を離れたことを検出する処理を行うことが望ましい。
　（携帯端末所有者が上位装置を離れたことの検出、第１の手法）
図６は、携帯端末３００とカードリーダ２００とゲーム装置１００との間において、携帯端末３００の所有者がゲーム装置１００を離れたことを検出する第１の手法の処理手順を示す制御処理フローである。
　制御部２０１は、電波強度検出部２０９によって検出される携帯端末３００とのBluetooth通信電波強度の、携帯端末３００とのBluetooth接続直後に記憶したBluetooth通信電波強度からの変化量に基づいて、携帯端末３００の所有者がゲーム装置１００を操作可能な位置から離れたと判定した場合に、短距離通信部２０６による携帯端末３００とのBluetooth接続を切断し、カード抜き取り状態をゲーム装置１００へ通知する。
　つまり、図６の○１に図示するように、カードリーダ２００は、携帯端末３００からカードデータを受信した際の、携帯端末３００からのBluetooth通信電波強度をメモリとしての記憶部２１２に記憶しておく。カードリーダ２００は、○２に図示するように、携帯端末３００からのBluetooth通信電波強度を電波強度検出部２０９によって常時監視する。そして、カードリーダ２００は、○３-a) に図示するように、携帯端末３００からのBluetooth通信電波強度が閾値より低くなったことをその変化量に基づいて検知した場合に、○３-b)に図示するように、携帯端末３００の所有者がゲーム装置１００から離れたと認識して、○３-c) に図示するように、 Bluetooth接続を切断し、○３-d)に図示するように、 カード抜取り状態をゲーム装置１００へ通知する。
　（主な効果）
このように、カードデータを受信した携帯端末３００とのBluetooth接続状態から、ゲーム装置１００を操作可能な位置に携帯端末３００の所有者が存在していることを、Bluetooth接続直後にカードリーダ２００の側で記憶したBluetooth通信電波強度からの変化量で判定し、携帯端末３００が離れたと判定した場合はBluetooth接続を自動切断し、カード抜取り状態と同様にゲーム装置１００へ通知することにより、ゲーム装置１００はアプリケーションソフトを変更することなく、携帯端末３００の接続状況を認識可能となる。
　（携帯端末所有者が上位装置を離れたことの検出、第２の手法）
図７は、携帯端末３００とカードリーダ２００とゲーム装置１００との間において、携帯端末３００の所有者がゲーム装置１００を離れたことを検出する第２の手法の処理手順を示す制御処理フローである。
　制御部２０１は、携帯端末３００が、その電波強度検出部３１４によって検出されるカードリーダ２００とのBluetooth通信電波強度の、カードリーダ２００とのBluetooth接続直後に記憶したBluetooth通信電波強度からの変化量に基づいて、携帯端末３００の所有者がゲーム装置１００を操作可能な位置から離れたと判定し、カードリーダ２００とのBluetooth接続を切断したことを検知した場合に、カード抜き取り状態をゲーム装置１００へ通知する。
　つまり、図７の○１に図示するように、携帯端末３００は、カードリーダ２００へカードデータを送信した際の、カードリーダ２００とのBluetooth通信電波強度をメモリに記憶しておく。携帯端末３００は、○２に図示するように、カードリーダ２００からのBluetooth通信電波強度を電波強度検出部３１４によって常時監視する。そして、 携帯端末３００は、○３-a)に図示するように、カードリーダ２００からのBluetooth通信電波強度が閾値より低くなったことをその変化量に基づいて検知した場合に、○３-b)に図示するように、携帯端末３００の所有者がゲーム装置１００から離れたと認識して、○３-c) に図示するように、 Bluetooth接続を切断する。カードリーダ２００は、○４-a) に図示するように、携帯端末３００とのBluetooth接続が切断されたことを検知すると、○４-b) に図示するように、携帯端末３００の所有者がゲーム装置１００から離れたと認識し、○４-c)に図示するように、 カード抜取り状態をゲーム装置１００へ通知する。
　このように、カードリーダ２００とのBluetooth接続状態から、ゲーム装置１００を操作可能な位置に携帯端末３００の所有者が存在していることを、Bluetooth接続直後に携帯端末３００の側で記憶したBluetooth通信電波強度からの変化量で判定し、ゲーム装置１００から離れたと判定した場合はBluetooth接続を携帯端末３００が自動切断し、携帯端末３００の側のソフトウェアによって対応することにより、携帯端末３００の所有者がゲーム装置１００から離れたことをカードリーダ２００が検出出来ない状況を補完することが可能となる。
　（携帯端末所有者が上位装置を離れたことの検出、第３の手法）
図８は、携帯端末３００とカードリーダ２００とゲーム装置１００との間において、携帯端末３００の所有者がゲーム装置１００を離れたことを検出する第３の手法の処理手順を示す制御処理フローである。
　制御部２０１は、携帯端末３００とBluetooth接続中でゲーム装置１００を操作可能な位置に携帯端末３００の所有者が存在していることを認識している状態でも、一定時間ゲーム装置１００の操作が無いことから携帯端末３００がゲーム装置１００の近傍に存在するが、携帯端末３００の所有者はゲーム装置１００の近傍に存在しないと判断したゲーム装置１００からのBluetooth切断要求に対応して、短距離通信部２０６による携帯端末３００とのBluetooth接続を切断する。
　つまり、図８の○１に図示するように、カードリーダ２００・携帯端末３００共に、Bluetooth通信電波強度から携帯端末３００の所有者がゲーム装置１００の近傍に存在すると認識している状態において、ゲーム装置１００は、○２-a)に図示するように、一定時間以上、ゲーム装置１００が操作されないことを検知すると、○２-b)に図示するように、携帯端末３００の所有者がゲーム装置１００から離れたと認識する。この場合、ゲーム装置１００は、○３-a)に図示するように、携帯端末３００の所有者に対する処理を終了し、○３-b)に図示するように、カードリーダ２００へBluetooth通信の切断を指示する。カードリーダ２００は、この指示により、○４に図示するように、携帯端末３００と接続中のBluetooth接続を切断する。
　（主な効果）
このように、Bluetooth接続中でゲーム装置１００を操作可能な位置に携帯端末３００の所有者が存在していることをカードリーダ２００が認識している状態でも、一定時間ゲーム装置１００の操作が無いことから携帯端末３００はゲーム装置１００の近傍に存在するが、携帯端末３００の所有者はゲーム装置１００の近傍に存在しないと判断したゲーム装置１００からのBluetooth切断要求にカードリーダ２００が対応することにより、携帯端末３００の置き忘れや、意図した携帯端末３００の残置によるゲーム装置１００の乗っ取りを防止可能となる。このため、カードリーダ２００は、携帯端末３００の所有者に対する処理を適切に中止することが可能となった。
　また、制御部２０１は、短距離通信部２０６による携帯端末３００とのBluetooth接続中に、データ読み取り／書き込み部２１０にカード１０８が挿入された場合は、Bluetooth接続を切断して、挿入されたカード１０８のカードデータを優先して扱う。また、制御部２０１は、カード挿入中に携帯端末３００からBluetooth接続要求があった場合は、そのBluetooth接続要求を拒否する。また、制御部２０１は、Bluetooth接続中に他の携帯端末３００からBluetooth接続要求があった場合は、その他の携帯端末３００からのBluetooth接続要求を拒否する。
　（主な効果）
このように、Bluetooth接続中にカード１０８がデータ読み取り／書き込み部２１０に挿入された場合は、Bluetooth通信を切断して挿入されたカード１０８のカードデータを優先し、カード１０８の挿入中はBluetooth接続要求を拒否し、Bluetooth接続中は他のBluetooth接続を拒否することにより、離れた場所から接続可能なBluetooth通信によるゲーム装置１００の使用の乗っ取りを防止可能となる。
　特許文献１に示すカードリーダには、携帯端末（mobile device）に顧客識別情報などカードに記録された情報を読み込ませ、Wi-FiやBluetoothを経由してPoint of Service terminal（POS端末）との間で通信をし、精算するシステムが開示されている。このシステムにおける携帯端末は、カードに記録された情報を読み取り、または同種の情報を記憶する機能を備えるとともに、上位装置は、携帯端末へ接続するための無線通信インタフェースを備える。
　カジノのゲーム装置では、従来、カードリーダがカードを保持していることを監視することにより、カード保有者である正規の遊技者が遊戯中であることを認識している。しかし、上記の米国特許のように、携帯端末へ接続するための無線通信インタフェースをシステムに備えても、無線通信インタフェースでの一時的なカード情報伝達では、ゲーム装置のカードリーダが直接にカードの保持を監視できないので、正規の遊技者が遊戯中であることを認識が出来ない、という問題が有る。
　しかし、本実施例によるカードリーダ２００によれば、上記のように、カード１０８の保有者でない不正な遊技者によってゲーム装置１００が乗っ取られるのを防止することが可能となる。
　（カードリーダと携帯端末間のBluetoothによるカードデータ以外の通信対応）
図９は、カードリーダ２００と携帯端末３００との間におけるBluetooth通信によるカードデータ以外の情報についての通信対応を示す概略のブロック図である。
　ここでは、上位装置通信部２０４はUSBインタフェースである。また、制御部２０１は、受信したカードデータおよび携帯端末３００の所有者の存在情報は、カード１０８を読み取ったときと同様に、USBインタフェースにおけるカードリーダ用の論理チャネルでゲーム装置１００と通信する。また、従来のカードリーダインタフェースでは対応していない、携帯端末３００とのBluetooth通信で得た情報は、USBインタフェースにおいてUSBコンポジットデバイスとして割り当てられた別の論理チャネルでゲーム装置１００と通信する。
　つまり、カードリーダ２００は、携帯端末３００からBluetooth通信で受信したカードデータおよび携帯端末３００の所有者の存在情報は、図９に○１で示すチャネル１により、USBインタフェースのカードリーダ用論理チャネルにおける、従来から有るカードリーダインタフェース機能により、カード読み取り時と同様の手段でゲーム装置１００へ送信する。一方、従来から有るカードリーダインタフェース機能では取り扱えない、Bluetooth通信によって携帯端末３００から得た情報は、図９に○２で示すチャネル２により、USBインタフェースにコンポジットデバイスとして実装された別の論理チャネルで、ゲーム装置１００と送受信する。
　このように、従来のカードリーダインタフェースでは対応していない、Bluetooth通信で得た携帯端末３００からの情報は、USBコンポジットデバイスとして割当てられた別の論理チャネルでゲーム装置１００に対して送受信することにより、従来のカード読み込みについて行われていたゲーム装置１００に対する制御処理は変更することなく、Bluetooth通信で携帯端末３００から得る新たな情報について、ゲーム装置１００と送受信出来るようになる。この結果、カードリーダ２００の通信機能を拡張することが可能となる。
　なお、上記の説明では、カードデータおよび携帯端末３００の所有者の存在情報は、従来のカードリーダインタフェースである、○１で示すチャネル１によりゲーム装置１００へ通知しているが、これら情報を、○２で示すチャネル２の別の通信用論理チャネルで通知してもよい。
　（第２実施例）
次に、本発明を添付図面を参照してさらに詳細に説明する。
　次に、本発明の第２実施例によるカードリーダ２００を搭載した上位装置に関して行われる取引処理について、図１３～図１８を参照して説明する。なお、この第２実施例によるカードリーダ２００および携帯端末３００は、図１１および図１２に示され、図２および図３に示されるハードウエア構成と同じ構成をしている。
　図１０は、第２実施例にかかるカードリーダ２００を搭載した上位装置の概略構成を示すブロック図である。図１１は第２実施例にかかるカードリーダ２００、図１２は第２実施例にかかる携帯端末３００の概略構成を示すブロック図である。
　（上位装置としての自動取引装置）
第２実施形態に示す上位装置は、自動取引装置４００である。
　自動取引装置４００は、主制御部４０１と、主制御部４０１に接続される、カードリーダ２００、明細票印字部４０２、顧客操作部４０３、記憶部４０４、通信部４０５、および現金処理部４０６で構成される。この自動取引装置４００は、この自動取引装置４００を管理する金融機関のホストコンピュータ４０９に有線または無線通信を介して接続されている。
　主制御部４０１は、自動取引装置４００内の各部を制御する。主制御部４０１は、ＣＰＵ、ＲＯＭ、ＲＡＭおよびハードディスクを備えている。ハードディスクは、各種のプログラムを記憶している。ＲＯＭには、自動取引装置４００の各部の基本制御を司るプログラム等が記憶されている。ＲＡＭは、ＣＰＵのワークエリアとして用いられる。
　通信部４０５は、主制御部４０１の制御により、カードリーダ２００およびホストコンピュータ４０９と通信する。
　現金処理部４０８は、主制御部４０１の制御により、紙幣入出金部４０６に投入された紙幣の受け付け、紙幣入出金部４０６への紙幣の出金、硬貨入出金部４０７に投入された硬貨の受け付け、あるいは硬貨入出金部４０７への硬貨の出金など、現金を処理する。
　顧客操作部４０３は、ディスプレイとタッチパネルにより構成され、主制御部４０１の制御により画面表示を行い、顧客がその画面に対してタッチ入力した入力信号を主制御部４０１に送信する。
　明細票印字部４０２は、主制御部４０１の制御により、明細票に取引内容等を印字して出力する装置である。
　（カードリーダ）
カードリーダ２００は、店舗などに設置された自動取引装置４００に搭載され、カード１０８に記録された磁気データの読取や、カード１０８への磁気データの記録を行う装置である。
　制御部２０１は、ＣＰＵ、ＲＯＭ、ＲＡＭなどにより構成され、カードリーダ２００の各構成要素が接続され、ＲＯＭに記憶されたソフトウェアに従って、通信プロトコル処理など、カードリーダ機能を実現するための制御を行う。また、制御部２０１は、カード１０８の使用者が正当な所有者であるか否かを判定するための認証処理を行う認証処理部２０２を備えている。さらに、記憶部２１２には、カードリーダの制御に必要な各種データが記憶されている。
　暗号処理部２０３は、制御部２０１の制御により、自動取引装置４００や携帯端末３００等との間で通信を行う際に、送信するデータの暗号化処理および受信したデータの暗号解除処理を行う。
　上位装置通信部２０４は、上位装置である自動取引装置４００と例えばＵＳＢやＲＳ２３２Ｃなどにより接続して通信を行うための通信インタフェースであり、上位接続インタフェースである。この接続により、カードリーダ２００は自動取引装置４００に制御される。
　カードリーダ側のペアリング情報記憶部２０８は、短距離通信部２０６による短距離通信の接続設定に必要となるペアリング情報を記憶する。ペアリング情報には、例えばＩＰアドレスなど、短距離通信を行う際にカードリーダ２００を判別するために割り当てられた固有のリーダライタアドレスや、携帯端末３００と共有する認証鍵が含まれる。また、ペアリング情報記憶部２０８には、一度ペアリングを行った携帯端末３００の携帯アドレスが記憶される。本実施形態では、携帯端末３００におけるペアリング情報は、入力済みのカード番号の末尾４桁とカードリーダ２００から受信したパスキーとなっている。
　カードリーダ２００は、短距離通信部２０６を有する通信部２０７を用いて、ＩＣカード等のカード１０８の使用者が正当な所有者であるか否かを確認するための情報を取得する。
　短距離通信部２０６は、短距離内の装置、例えば携帯端末３００の短距離通信部３０３などと無線通信をBluetooth通信などで行う無線通信インタフェースである。
　短距離通信部２０６と短距離通信部３０３は、例えば、携帯端末３００の使用者がカードリーダ２００に携帯端末３００をかざした際、携帯端末３００の使用者が正当な所有者であることを確認するための処理を実行するために通信する。この際に、誤って他の携帯端末３００と通信を行うなどの誤動作を防止するために、通信可能範囲を１ｍ以下に設定することが望ましい。
　データ読み取り／書き込み部２１０には、磁気カード、接触型ＩＣカードまたは非接触型ＩＣカード等のカード１０８が挿入される。カードリーダ２００は、制御部２０１の制御の下、データ読み取り／書き込み部２１０により、挿入されたカード１０８の磁気ストライプ１０８ａに記憶される磁気データや、カード１０８に実装されるＩＣのデータ、例えばカード番号を読み込み、また、所定の情報を書き込む。このデータの読み書きにより、カードリーダ２００は金銭等の取り引きをする。
　データ読み取り／書き込み部２１０には、カード１０８の磁気ストライプ１０８ａとデータを送受信する磁気ヘッドと、カード１０８のＩＣ端子部とデータを送受信するＩＣ接点部とが設けられている。データ読み取り／書き込み部２１０は、磁気ヘッドにより磁気ストライプ１０８ａとデータの送受信を行ったり、ＩＣ接点部によりカード１０８のＩＣ端子部とデータの送受信を行う。また、カードリーダ２００に設けられた非接触式通信アンテナを用いて、カード１０８側の通信アンテナとデータの送受信を行う。この送受信により、データ読み取り／書き込み部２１０は、非接触型ＩＣカード機能、接触型ＩＣカード機能、磁気カード機能などの複数のカード機能を備えたカード１０８に対してデータの書き込みおよび／または読み出しを行う。
　データ処理部２１１は、カード１０８に記録されているデータを処理する。このためにデータ処理部２１１は、カード１０８に記録された情報を読み取り、さらには必要に応じて新たな情報の書き込みを行う。
　（携帯端末）
制御部３０１は、ＣＰＵ、ＲＯＭ、ＲＡＭなどにより構成され、携帯端末３００の各構成要素に接続され、ＲＯＭに記憶されたソフトウェアに従い、携帯端末機能を実現するための制御を行う。
　スピーカー３０５およびマイク３０６は音声Ｉ／Ｆ部３０７に接続され、音声出力部として用いられる。音声Ｉ／Ｆ部３０７は、アナログ、デジタル音声信号のＡ／Ｄ変換、Ｄ／Ａ変換や、所定の無線帯域に合わせた音声コーデック処理などを行う。表示部３０４は、携帯端末３００のステータス情報など、様々な情報を表示する。操作部３０８は、テンキー等から構成され、携帯端末３００の使用者が情報を入力する際に用いられる。
　カードデータ記憶部３０９は、携帯端末３００がカード１０８から受信したカードＩＤやカードリーダ情報などのカードデータを記憶する。
　認証情報入力部３１０は、認証情報記憶部３１１と共に認証処理部３１２を構成し、携帯端末３００の使用者の生体情報を入力するための生体情報センサなど、認証を行うための情報を入力する。生体情報とは、例えば指紋データや静脈データなどである。認証情報記憶部３１１は、携帯端末３００の所有者の生体情報を予め記憶する。認証処理部３１２は、カードＩＤや携帯端末情報の書き込みを行う際に、認証情報入力部３１０により入力された生体情報と、認証情報記憶部３１１に記憶された生体情報を比較することにより、携帯端末３００の使用者が所有者であるか否かの認証を行う。なお、以下、生体情報により認証を行う場合を例に説明を行うが、例えば暗証番号など、生体情報以外の情報を用いて認証を行うようにしても良い。但し、セキュリティの向上のためには、生体情報を用いて認証を行うことが望ましい。
　携帯端末側のペアリング情報記憶部３１３は、カードリーダ側のペアリング情報記憶部２０８と同様、短距離通信の接続設定に必要となるペアリング情報を記憶する。ペアリング情報には、認証鍵が含まれる。また、携帯端末側のペアリング情報記憶部３１３には、一度ペアリングを行ったカードリーダのカードリーダアドレスが記憶される。本実施形態では、ペアリング情報は、入力済みのカード番号の末尾４桁とカードリーダ２００から受信したパスキーとなっている。
　暗号処理部３１５は、制御部３０１の制御により、カード１０８やカードリーダ２００等との間で通信を行う際に、送信するデータの暗号化処理および受信したデータの暗号解除処理を行う。
　（Bluetooth接続手順）
図１３は、カード１０８の所有者と携帯端末３００とこの第２実施例によるカードリーダ２００との間におけるBluetooth接続手順を示す取引処理フローである。図４に示すBluetooth接続手順は、制御処理の観点から見た処理フローであったが、この図１３に示すBluetooth接続手順は、取引処理の観点から見た処理フローである。
　制御部２０１は、携帯端末３００から短距離通信部２０６の接続要求があった場合に、データ読み取り／書き込み部２１０で読み取ったカード番号の一部を、短距離通信部２０６の接続認証情報として携帯端末３００へ送信する。
　つまり、カード１０８の所有者は、図１３の○１に図示するように、カード番号の末尾４桁を携帯端末３００へ事前に入力し、カードデータ記憶部３０９に記憶させておく。その後、カード１０８の所有者は、○２に図示するように、自動取引装置４００のカードリーダ２００におけるデータ読み取り／書き込み部２１０へカード１０８を挿入する。カードリーダ２００は、○３に図示するように、挿入されたカード１０８のカード番号を読み取る。次に、カード１０８の所有者は、○４に図示するように、携帯端末３００からカードリーダ２００へBluetooth接続を要求する。カードリーダ２００は、この要求を受信すると、読み取ったカード番号を認証処理部２０２で処理してその末尾４桁をBluetooth通信のパスキーとして、○５に図示するように携帯端末３００へ通知する。携帯端末３００は、○６に図示するように、入力済みのカード番号の末尾４桁とカードリーダ２００から受信したパスキーとをデータ処理部２１１で照合し、一致する場合にBluetooth接続を許可する。これにより、携帯端末３００は、○７に図示するように、Bluetooth接続を完了する。
　このように、携帯端末３００で、カード１０８の所有者が携帯端末３００に入力したカードデータの一部と照合して短距離通信部２０６の接続を許可するために、データ読み取り／書き込み部２１０に挿入されたカード１０８のカード番号をカードリーダ２００で読み取り、短距離通信部２０６の接続認証情報としてその一部を携帯端末３００へ送信することにより、接続認証情報の表示や新規なデータ入力を不要としながら、カード１０８の所有者の携帯端末３００を確実に特定して、短距離通信部２０６への接続を許可することが可能となる。
　なお、上記の説明では、短距離通信部２０６および短距離通信部３０３間の無線通信インタフェイスにBluetoothを使用したが、携帯端末３００とカードリーダ２００との紐付にカード情報の一部を使用すれば、NFC（Near Field Communication）や無線LAN等をこの無線通信インタフェイスに適用してもよい
　（PIN伝達手順）
図１４は、カード１０８の所有者と携帯端末３００とカードリーダ２００と上位装置である自動取引装置４００との間におけるPIN伝達手順を示す取引処理フローである。
　制御部２０１は、携帯端末３００にカード１０８の所有者が入力した暗証番号であるPIN(Personal Identification Number)を、短距離通信部３０３および短距離通信部２０６を介して携帯端末３００から受信し、受信したPINを上位装置通信部２０４を介して自動取引装置４００へ送信する。
　つまり、図１４の○１に図示するように、カード１０８の所有者は、PINの１桁を携帯端末３００に入力する。携帯端末３００は、○２に図示するように、PINが1文字入力される毎にカードデータ記憶部３０９に記憶してカードリーダ２００へPINの1文字データを送信し、○３に図示するように、送信済の1文字データを即座にカードデータ記憶部３０９から消去する。カードリーダ２００は、○４に図示するように、PINの1文字データを受信する毎に記憶部２１２に記憶してPINの1文字データを自動取引装置４００へ送信し、○５に図示するように、送信済の1文字データを即座に記憶部２１２から消去する。以後、○１～○５の動作がPINの桁数繰り返される。
　このように、携帯端末３００でカード１０８の所有者が入力したPINを短距離通信部２０６を経由してカードリーダ２００に受信し、上位装置通信部２０４を経由してカードリーダ２００から自動取引装置４００へPINを送信することにより、固定位置に実装されているPINPADへのPIN入力をカメラで盗み撮られる犯罪行為に対して対策することが可能となる。
　なお、上記の説明では、PINを１桁ずつ入力・送信・メモリ消去しているが、セキュリティ性が確保可能であれば、携帯端末３００のメモリにPINを記憶させておく運用としてもよい。
　（追加情報伝達手順）
図１５は、カード１０８の所有者と携帯端末３００とカードリーダ２００と自動取引装置４００との間における追加情報伝達手順を示す取引処理フローである。
　制御部２０１は、カード情報以外の付加情報の送信要求を上位装置通信部２０４を介して自動取引装置４００から受信した場合に、携帯端末３００に記憶されている付加情報を追加情報として短距離通信部３０３および短距離通信部２０６を介して携帯端末３００から受信し、上位装置通信部２０４を介して自動取引装置４００へ追加情報を送信する。
　つまり、図１５の○１に図示するように、カード１０８の所有者は、振込先口座情報等の追加情報を事前に携帯端末３００に入力し、メモリに記憶させておく。自動取引装置４００は、○２に図示するように、カード１０８との取引を実行する。続いて、自動取引装置４００は、追加情報の入力が必要な場合、○３に図示するように、カードリーダ２００へ追加情報を要求する。カードリーダ２００は、この要求を受け、○４に図示するように、短距離通信部２０６および短距離通信部３０３を経由して携帯端末３００へ追加情報を要求する。携帯端末３００は、この要求を受け、○５に図示するように、短距離通信部３０３を経由してカードリーダ２００へ記憶している追加情報を送信する。カードリーダ２００は、○６に図示するように、受信した追加情報を自動取引装置４００へ送信する。
　このように、振込先口座情報等のカードリーダ２００で読み取ったカード情報以外の付加情報を、当該付加情報を記憶させておいた携帯端末３００から短距離通信部２０６を経由してカードリーダ２００が受信可能とすることにより、振込先口座情報が記録された振込用のカード１０８をカードリーダ２００が読み取ることを不要とすると共に、カード１０８の所有者が複数回振り込む場合に、振込先口座情報を毎回自動取引装置４００へ入力する手間を省くことが可能となる。
　なお、上記の説明では、自動取引装置４００からの要求に応じて携帯端末３００に記憶させておいた追加情報をカードリーダ２００が自動取引装置４００へ伝達しているが、自動取引装置４００から要求された追加情報が携帯端末３００に記憶されていない場合は、その場で携帯端末３００に入力してもよい。
　（取引伝票内容伝達手順）
図１６は、カード１０８の所有者と携帯端末３００とカードリーダ２００と自動取引装置４００との間における取引伝票内容伝達手順を示す取引処理フローである。
　制御部２０１は、取引伝票内容を上位装置通信部２０４を介して自動取引装置４００から受信した場合に、受信した取引伝票内容を短距離通信部２０６を介して携帯端末３００へ送信する。
　つまり、図１６の○１に図示するように、自動取引装置４００は、取引伝票内容をカードリーダ２００へ送信する。カードリーダ２００は、○２に図示するように、受信した取引伝票内容を短距離通信部２０６および短距離通信部３０３を経由して携帯端末３００へ送信する。携帯端末３００は、○３に図示するように、カード１０８の所有者に取引伝票内容を表示部３０４に表示して、カード１０８の所有者の確認を促す。
　このように、通常の自動取引装置４００では明細票印字部４０２で印字して出力する取引伝票を、短距離通信部２０６および短距離通信部３０３を経由して携帯端末３００へ送信可能とすることにより、捨てられることの多い取引伝票の無駄な出力を回避することが可能となる。また、図１３～図１６を用いて説明した処理を用いたシステム運用を必須とすることにより、PINPADや明細票印字部４０２を廃止した簡易的な自動取引装置４００を実現することが可能となる。
　（保守時のBluetooth接続手順）
図１７は、カード１０８の所有者と携帯端末３００とカードリーダ２００と自動取引装置４００との間における保守時のBluetooth接続手順を示す保守処理フローである。
　制御部２０１は、カードリーダ２００の保守作業に必要な保守データの取得、またはカードリーダ２００の保守動作を、短距離通信部２０６および短距離通信部３０３を介する携帯端末３００との無線通信によって制御する。また、制御部２０１は、携帯端末３００との無線通信接続を行った後に、携帯端末３００との間における認証をデータ処理部２１１で行って、カードリーダ２００の保守作業に必要な保守データの取得、またはカードリーダ２００の保守動作を許可する。
　つまり、図１７の○１に図示するように、保守用のカード１０８の所有者である保守係員は、カード番号の末尾４桁を携帯端末３００へ入力し、カードデータ記憶部３０９に記憶させる。続いて、保守係員は、○２に図示するように、自動取引装置４００のカードリーダ２００におけるデータ読み取り／書き込み部２１０へカード１０８を挿入する。カードリーダ２００は、○３に図示するように、挿入されたカード１０８のカード番号を読み取る。保守係員は、○４に図示するように、携帯端末３００からカードリーダ２００へ短距離通信部２０６によるBluetooth接続を要求する。カードリーダ２００は、読み取ったカード番号を認証処理部２０２で処理してその末尾４桁をBluetoothパスキーとして、○５に図示するように携帯端末３００へ通知する。携帯端末３００は、○６に図示するように、入力済のカード番号末尾４桁とカードリーダ２００から受信したパスキーを認証処理部３１２で照合し、両者が一致した場合にはBluetooth接続を許可する。これにより、携帯端末３００は、○７に図示するように、Bluetooth接続を完了する。さらに、保守係員は、○８に図示するように、保守用の非接触型ICカードを携帯端末３００にかざして、保守用認証データを携帯端末３００に送信する。携帯端末３００は、○９に図示するように、Bluetoothを経由してカードリーダ２００へ保守用認証データを送信する。カードリーダ２００は、受信した保守用認証データにより認証を認証処理部２０２で行い、○１０に図示するように、保守モードへ移行する。
　このように、保守作業に必要な保守データの取得や保守動作を、上位接続インタフェースである上位装置通信部２０４とは別の無線通信インタフェースである短距離通信部２０６を経由して制御することにより、装置パネル開放や装置動作モード変更等のセキュリティ懸念が有る操作をすること無く、カードリーダ２００の保守作業が可能となる。また、短距離通信部２０６および短距離通信部３０３を介して携帯端末３００に接続後、保守用認証データを使って携帯端末３００とカードリーダ２００との間で更に認証を行い、保守作業の制御を許可することにより、高いセキュリティ性が要求される、保守等を目的とした、短距離通信部２０６を経由する制御をより確実に認証することが可能となる。
　なお、上記の説明では、保守係員の認証に保守用非接触型ICカードのデータを使用したが、携帯端末３００へ入力されたPINや、携帯端末３００に実装されている指紋認証機能により保守係員を特定し、携帯端末３００に保持されているその保守係員に呼応する保守係員認証データをカードリーダ２００へ送信し、認証してもよい。
　（保守手順）
図１８は、携帯端末３００とカードリーダ２００との間における保守手順を示す保守処理フローである。
　図１８の○１に図示するように、携帯端末３００は、短距離通信部２０６および短距離通信部３０３を経由してカードリーダ２００の運用ログデータを受信する。携帯端末３００は、○２に図示するように、受信した運用ログデータから、必要な保守作業を判断する。そして、携帯端末３００は、○３に図示するように、保守作業判断に応じて、クリーニングカード取込等のカードリーダ２００の保守動作をカードリーダ２００に指示する。
　なお、上記の説明では、携帯端末３００が運用ログデータから必要な保守作業を判断しているが、必要とされる保守作業を保守係員が判断し、携帯端末３００の操作部３０８を操作してカードリーダ２００へ保守作業を指示してもよい。
　２００　カードリーダ
　２０１　制御部
　２０２　認証処理部
　２０３　暗号処理部
　２０４　上位装置通信部
　２０６　短距離通信部
　２０８　ペアリング情報記憶部
　２０９　電波強度検出部
　２１０　データ読み取り書き込み部
　２１１　データ処理部

Claims (16)

  1. 　システムの上位装置へ接続するための上位接続インタフェースと、携帯端末へ接続するための無線通信インタフェースとを備え、前記上位装置とは前記上位接続インタフェース、前記携帯端末とは前記無線通信インタフェースを使って通信を行う無線ユーザーインタフェースを有するカードリーダ。
  2. 　前記無線通信インタフェースはBluetoothインタフェースであり、
    　前記携帯端末で保持しているカードデータを前記Bluetoothインタフェースを介して受信し、受信したカードデータをカードから読み取ったデータとして前記上位装置へ送信する制御部を備え、
    　各種端末装置に搭載されることを特徴とする請求項１に記載の無線ユーザーインタフェースを有するカードリーダ。
  3. 　前記制御部は、前記Bluetoothインタフェースによる前記携帯端末とのBluetooth通信を、前記携帯端末との接続前には低い通信出力で行い、前記携帯端末との接続後には高い通信出力で行うことを特徴とする請求項２に記載の無線ユーザーインタフェースを有するカードリーダ。
  4. 　前記制御部は、個々のカードリーダに異なって付与された固有情報のうち自身に割り当てられた固有情報を読み込んだ前記携帯端末に前記BluetoothインタフェースによってBluetooth接続することを特徴とする請求項２に記載の無線ユーザーインタフェースを有するカードリーダ。
  5. 　前記制御部は、カードデータを受信した前記携帯端末とカードリーダとの間におけるBluetooth接続状態から、前記上位装置を操作可能な位置に前記携帯端末の所有者が存在していることを判定した場合に、カード挿入状態を前記上位装置へ通知することを特徴とする請求項２に記載の無線ユーザーインタフェースを有するカードリーダ。
  6. 　前記制御部は、前記携帯端末とのBluetooth通信電波強度の、前記携帯端末とのBluetooth接続直後に記憶したBluetooth通信電波強度からの変化量に基づいて、前記携帯端末の所有者が前記上位装置を操作可能な位置から離れたと判定した場合に、前記Bluetoothインタフェースによる前記携帯端末とのBluetooth接続を切断し、カード抜き取り状態を前記上位装置へ通知することを特徴とする請求項５に記載の無線ユーザーインタフェースを有するカードリーダ。
  7. 　前記制御部は、前記携帯端末が、カードリーダとのBluetooth通信電波強度の、カードリーダとのBluetooth接続直後に記憶したBluetooth通信電波強度からの変化量に基づいて、前記携帯端末の所有者が前記上位装置を操作可能な位置から離れたと判定し、カードリーダとのBluetooth接続を切断したことを検知した場合に、カード抜き取り状態を前記上位装置へ通知することを特徴とする請求項５に記載の無線ユーザーインタフェースを有するカードリーダ。
  8. 　前記制御部は、前記携帯端末とBluetooth接続中で上位装置を操作可能な位置に前記携帯端末の所有者が存在していることを認識している状態でも、一定時間前記端末装置の操作が無いことから前記携帯端末が前記端末装置の近傍に存在するが、前記携帯端末の所有者は前記端末装置の近傍に存在しないと判断した上位装置からのBluetooth切断要求に対応して、前記Bluetoothインタフェースによる前記携帯端末とのBluetooth接続を切断することを特徴とする請求項２に記載の無線ユーザーインタフェースを有するカードリーダ。
  9. 　前記制御部は、前記Bluetoothインタフェースによる前記携帯端末とのBluetooth接続中にカードが挿入された場合はBluetooth接続を切断して、挿入されたカードのカードデータを優先して扱い、カード挿入中に前記携帯端末からBluetooth接続要求があった場合はそのBluetooth接続要求を拒否し、Bluetooth接続中に他の前記携帯端末からBluetooth接続要求があった場合はその他の前記携帯端末からのBluetooth接続要求を拒否することを特徴とする請求項２に記載の無線ユーザーインタフェースを有するカードリーダ。
  10. 　前記上位接続インタフェースはUSBインタフェースであり、
    　前記制御部は、カードデータおよび前記携帯端末の所有者の存在情報は前記USBインタフェースにおけるカードリーダ用の論理チャネルで前記上位装置と通信し、前記携帯端末とBluetooth通信で得た情報は前記USBインタフェースにおいてUSBコンポジットデバイスとして割り当てられた別の論理チャネルで前記上位装置と通信することを特徴とする請求項２に記載の無線ユーザーインタフェースを有するカードリーダ。
  11. 　挿入されたカードのカード番号を読み取る読み取り部と、前記携帯端末から前記無線通信インタフェースの接続要求があった場合に前記読み取り部で読み取ったカード番号の一部を前記無線通信インタフェースの接続認証情報として前記携帯端末へ送信する制御部とを備えることを特徴とする請求項１に記載の無線ユーザーインタフェースを有するカードリーダ。
  12. 　前記携帯端末にカードの所有者が入力した暗証番号を前記無線通信インタフェースを介して前記携帯端末から受信し、受信した暗証番号を前記上位接続インタフェースを介して前記上位装置へ送信する制御部を備えることを特徴とする請求項１に記載の無線ユーザーインタフェースを有するカードリーダ。
  13. 　カード情報以外の付加情報の送信要求を前記上位接続インタフェースを介して前記上位装置から受信した場合に、前記携帯端末に記憶されている前記付加情報を前記無線通信インタフェースを介して前記携帯端末から受信し、前記上位接続インタフェースを介して前記上位装置へ送信する制御部を備えることを特徴とする請求項１に記載の無線ユーザーインタフェースを有するカードリーダ。
  14. 　取引伝票内容を前記上位接続インタフェースを介して前記上位装置から受信した場合に、受信した取引伝票内容を前記無線通信インタフェースを介して前記携帯端末へ送信する制御部を備えることを特徴とする請求項１に記載の無線ユーザーインタフェースを有するカードリーダ。
  15. 　カードリーダの保守作業に必要な保守データの取得またはカードリーダの保守動作を前記無線通信インタフェースを介する前記携帯端末との無線通信によって制御する制御部を備えることを特徴とする請求項１に記載の無線ユーザーインタフェースを有するカードリーダ。
  16. 　前記制御部は、前記無線通信インタフェースを介する前記携帯端末との無線通信接続を行った後に、前記無線通信インタフェースを使った前記携帯端末との間における認証を行ってカードリーダの保守作業に必要な保守データの取得またはカードリーダの保守動作を許可することを特徴とする請求項１５に記載の無線ユーザーインタフェースを有するカードリーダ。
PCT/JP2016/078148 2015-09-25 2016-09-26 カードリーダ Ceased WO2017051917A1 (ja)

Priority Applications (2)

Application Number Priority Date Filing Date Title
US15/570,757 US10339747B2 (en) 2015-09-25 2016-09-26 Card reader
JP2017519003A JPWO2017051917A1 (ja) 2015-09-25 2016-09-26 カードリーダ

Applications Claiming Priority (4)

Application Number Priority Date Filing Date Title
US201562232735P 2015-09-25 2015-09-25
US62/232,735 2015-09-25
US201562247382P 2015-10-28 2015-10-28
US62/247,382 2015-10-28

Publications (1)

Publication Number Publication Date
WO2017051917A1 true WO2017051917A1 (ja) 2017-03-30

Family

ID=58386106

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/078148 Ceased WO2017051917A1 (ja) 2015-09-25 2016-09-26 カードリーダ

Country Status (3)

Country Link
US (1) US10339747B2 (ja)
JP (1) JPWO2017051917A1 (ja)
WO (1) WO2017051917A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200039332A (ko) * 2018-10-05 2020-04-16 한국정보통신주식회사 카드 리더기에 대한 인증 방법 및 카드 리더기를 인증하기 위한 사용자 단말
CN112183140A (zh) * 2020-09-30 2021-01-05 上海创功通讯技术有限公司 参数调用的方法、移动终端及系统

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP3854027B1 (en) 2018-09-21 2024-07-24 Schlage Lock Company LLC Wireless access credential system
US11995931B2 (en) 2021-08-20 2024-05-28 Schlage Lock Company Llc Universal credential
US20250190137A1 (en) * 2022-04-28 2025-06-12 CFTek Corp. Memory card reader equipped with data deletion and optimization function

Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003110579A (ja) * 2001-09-28 2003-04-11 Hitachi Ltd 通信端末装置、通信確立方法、および該方法に係るプログラム
JP2009265721A (ja) * 2008-04-22 2009-11-12 Nec Tokin Corp 非接触式ｉｃカードリーダ装置
WO2013175674A1 (ja) * 2012-05-21 2013-11-28 日本電気株式会社 無線通信システム、情報端末、通信制御方法、及びコンピュータ可読媒体
JP2014006718A (ja) * 2012-06-25 2014-01-16 Oki Electric Ind Co Ltd 取引装置及びプログラム
JP2014192773A (ja) * 2013-03-28 2014-10-06 Alpine Electronics Inc 車載装置
JP2015049525A (ja) * 2013-08-29 2015-03-16 シャープ株式会社 販売データ処理装置
JP2015130545A (ja) * 2013-12-19 2015-07-16 株式会社東芝 無線通信装置及び方法

Family Cites Families (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US7934660B2 (en) * 2006-01-05 2011-05-03 Hand Held Products, Inc. Data collection system having reconfigurable data collection terminal
US8127999B2 (en) 2008-08-14 2012-03-06 Visa U.S.A. Inc. Wireless mobile communicator for contactless payment on account read from removable card
US9058172B2 (en) 2012-07-02 2015-06-16 Square, Inc. Method for conserving power using a wireless card reader

Patent Citations (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2003110579A (ja) * 2001-09-28 2003-04-11 Hitachi Ltd 通信端末装置、通信確立方法、および該方法に係るプログラム
JP2009265721A (ja) * 2008-04-22 2009-11-12 Nec Tokin Corp 非接触式ｉｃカードリーダ装置
WO2013175674A1 (ja) * 2012-05-21 2013-11-28 日本電気株式会社 無線通信システム、情報端末、通信制御方法、及びコンピュータ可読媒体
JP2014006718A (ja) * 2012-06-25 2014-01-16 Oki Electric Ind Co Ltd 取引装置及びプログラム
JP2014192773A (ja) * 2013-03-28 2014-10-06 Alpine Electronics Inc 車載装置
JP2015049525A (ja) * 2013-08-29 2015-03-16 シャープ株式会社 販売データ処理装置
JP2015130545A (ja) * 2013-12-19 2015-07-16 株式会社東芝 無線通信装置及び方法

Cited By (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20200039332A (ko) * 2018-10-05 2020-04-16 한국정보통신주식회사 카드 리더기에 대한 인증 방법 및 카드 리더기를 인증하기 위한 사용자 단말
KR102220234B1 (ko) * 2018-10-05 2021-02-25 한국정보통신주식회사 카드 리더기에 대한 인증 방법 및 카드 리더기를 인증하기 위한 사용자 단말
CN112183140A (zh) * 2020-09-30 2021-01-05 上海创功通讯技术有限公司 参数调用的方法、移动终端及系统
CN112183140B (zh) * 2020-09-30 2024-05-14 上海创功通讯技术有限公司 参数调用的方法、移动终端及系统

Also Published As

Publication number Publication date
JPWO2017051917A1 (ja) 2018-07-12
US20180261035A1 (en) 2018-09-13
US10339747B2 (en) 2019-07-02

Similar Documents

Publication Publication Date Title
TWI402775B (zh) 金融交易系統、自動櫃員機、與操作自動櫃員機的方法
WO2017051917A1 (ja) カードリーダ
CN100578558C (zh) 交易处理系统
JP2020519318A (ja) 電子遊技機と携帯機器との間の通信を容易にする装置、システム、および方法
JP5171152B2 (ja) 自動取引処理装置、自動取引処理システム、および取引データ送信プログラム
JP2010049387A (ja) 自動取引システム、サービス管理サーバ、自動取引装置および自動取引方法
JP4671838B2 (ja) 現金自動取引装置
JP2009157595A (ja) 自動取引装置および自動取引システム
JP6907928B2 (ja) 情報処理装置および認証システム
JP2008065493A (ja) 生体認証システム、及び方法
JP5983182B2 (ja) 精算処理システム、精算処理システムの制御方法、プログラム
CN1952985A (zh) Ic卡内认证系统
JP6790588B2 (ja) 自動取引装置、自動取引システム及び自動取引プログラム
JP4834785B2 (ja) 現金自動預払システム及び装置
JP4585950B2 (ja) 自動取引装置及びモバイル端末
JP4914578B2 (ja) 現金自動取引装置及び取引システム
JP5075675B2 (ja) 生体認証システムおよび生体認証装置
JPWO2002075676A1 (ja) 自動取引装置及びそれにおける取引方法
JP6907012B2 (ja) 自動取引装置
JP4500834B2 (ja) Ｉｃカード内認証システム
JP2008010017A (ja) 自動取引システム
KR101334069B1 (ko) 금융자동화기기 및 그 출금방법
EP3072094B1 (en) Biometric authentication system and biometric authentication method
JP6372987B2 (ja) 自動取引装置
JP6990166B2 (ja) 自動取引システム

Legal Events

Date Code Title Description
ENP Entry into the national phase

Ref document number: 2017519003

Country of ref document: JP

Kind code of ref document: A

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16848705

Country of ref document: EP

Kind code of ref document: A1

WWE Wipo information: entry into national phase

Ref document number: 15570757

Country of ref document: US

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 16848705

Country of ref document: EP

Kind code of ref document: A1
