  • the present invention relates to a solvent-resistant separation membrane useful for selective separation of a liquid mixture and a method for producing the same.
  • the separation membrane obtained by the present invention can be suitably used for selective separation of a liquid mixture containing an organic solvent.
  • Separation membranes are used in various fields such as water treatment fields such as drinking water production, water purification, and wastewater treatment, and food industry.
  • water treatment fields such as drinking water production, water purification treatment, and wastewater treatment
  • separation membranes have been used to remove impurities in water as an alternative to conventional sand filtration and coagulation sedimentation processes.
  • an activated sludge membrane filtration process using a separation membrane is widely used to separate flocified sludge content and moisture from a microbial aggregate called activated sludge.
  • separation membranes are used for the purpose of separating and removing yeasts used for fermentation and concentrating treatment stock solutions.
  • the constituent metals may be eluted and the acid resistance may be insufficient.
  • a ceramic filter acid resistance is sufficient, but particles may be eluted.
  • silicon (Si) may be deposited to block the filter and piping.
  • the ceramic filter is difficult to handle and has a problem of low filtration efficiency because it is difficult to modularize it.
  • Patent Document 1 has excellent characteristics such as being resistant to high temperatures and having good corrosion resistance by having carbon fiber as a base material.
  • Patent Documents 2 and 3 disclose a hollow carbon film, and Patent Document 4 discloses a flat film-like carbon film.
  • the composite separation filter of Patent Document 1 is used as an alternative material for filter paper, and is only capable of separating solids and liquids, and has insufficient removal performance. Since the hollow carbon membranes of Patent Document 2 and Patent Document 3 have pores inside the structure, there is a risk that the strength, pressure resistance performance, and form stability inherent to the carbon fiber may be insufficient.
  • the carbon membrane of Patent Document 4 has a small pore diameter and is insufficient in performance as a liquid permeable membrane. In addition, since the carbon material is hydrophobic, the water permeability is low, and the water permeability may be lowered due to the adsorption of the organic substance.
  • the separation membrane is required to further improve the performance intended for use at high temperatures and high pressures, and the present invention has a high water permeability while maintaining the pressure resistance and heat resistance of the carbon material. It aims at providing the solvent-resistant separation membrane which has this.
  • a solvent-resistant separation membrane comprising a porous body containing a polyacrylonitrile-based flame resistant polymer, wherein the polyacrylonitrile-based flame resistant polymer has a hydrophilic group.
  • a method for producing a solvent-resistant separation membrane comprising a porous body, the step of preparing a polymer solution in which a polyacrylonitrile-based polymer is dissolved, and forming the polymer solution on at least one surface of a substrate Or a step of spinning the polymer solution using a hollow fiber nozzle to form a flat membrane or a hollow fiber membrane, a step of heating the flat membrane or the hollow fiber membrane to convert it into a flame resistant polymer, the flame resistant polymer
  • the manufacturing method of a solvent-resistant separation membrane including the process of hydrophilizing.
  • a reducing agent is used for the hydrophilization treatment.
  • the solvent resistant separation membrane of the present invention includes at least a porous body.
  • the separation membrane may be composed of only a porous body or may have other components.
  • Other components include a substrate and a separation functional layer.
  • the separation membrane may include a layer other than the base material and the separation functional layer.
  • the form of the separation membrane may be any of a flat membrane, a tubular membrane, a hollow fiber membrane and the like.
  • Porous body The present invention is a solvent-resistant separation membrane comprising a porous body containing a polyacrylonitrile-based flame resistant polymer, wherein the flame resistant polymer has a hydrophilic group.
  • the porous body preferably contains a polyacrylonitrile-based flame resistant polymer as a main component.
  • the proportion of the polyacrylonitrile-based flame resistant polymer in the porous body is preferably 70% by weight or more, more preferably 80% by weight or more, still more preferably 90% by weight or more, and 95% by weight or more. It is particularly preferred.
  • the porous body may be comprised only with the polyacrylonitrile-type flame resistant polymer.
  • flame resistance is substantially synonymous with the term “flameproof” and includes the meaning of the term “flame retardant”. Specifically, the flame resistance is a general term indicating a property that combustion is difficult to continue, that is, a property that is difficult to burn.
  • the flame resistant polymer refers to a polymer obtained by subjecting a precursor polymer to flame resistance treatment.
  • the flame resistant polymer is usually the same as or similar to the chemical structure of what is called a flame resistant fiber or a stabilized fiber.
  • a polyacrylonitrile polymer or a polyphenylene oxide polymer heated in air, petroleum or coal Examples are those obtained by oxidizing pitch raw materials based on the like.
  • the polyacrylonitrile-based flame resistant polymer is a flame resistant polymer obtained by subjecting a precursor polymer polyacrylonitrile-based polymer to flame resistance treatment.
  • the hydrophilic group in the present invention is a general term for functional groups capable of forming hydrogen bonds with water molecules or hydrating by electrostatic interaction.
  • anionic functional group examples include proton acid functional groups such as —COOH, —PO 3 H 2 , —SO 3 H, —SO 4 H, and —COOH can be particularly preferably used. These anionic functional groups may be accompanied by a cationic component to form a salt. Examples of the cationic component include sodium ion, lithium ion, potassium ion, and ammonium ion.
  • Examples of the cationic functional group include —NR 11 R 12 (wherein R 11 and R 12 are each independently a hydrogen atom or an alkyl group having 5 or less carbon atoms), an imidazole ring represented by the following formula (1): In particular, —NH 2 can be preferably used.
  • These cationic functional groups may be accompanied by an anionic component to form a salt.
  • the anionic component include fluoride ion, chloride ion, bromide ion, nitrate ion, sulfite ion, sulfate ion, and carbonate ion.
  • R 21 , R 22 and R 23 are each independently a hydrogen atom or an alkyl group having 12 or less carbon atoms.
  • Nonionic functional groups include —OH, —CONR 31 R 32 (wherein R 31 and R 32 are each independently a hydrogen atom or an alkyl group having 12 or less carbon atoms), —O—, —SO 2.
  • NR 41 R 42 (wherein R 41 and R 42 are each independently a hydrogen atom or an alkyl group having 12 or less carbon atoms), and a pyrrolidone ring represented by the following formula (2).
  • an ionic functional group can be preferably used. Since the flame resistant polymer has an ionic functional group, the separation membrane can exhibit excellent water permeability.
  • the hydrophilic group preferably contains at least one of —COOH and —NH 2 .
  • the degree of cyclization of the porous material can be determined from a total reflection infrared absorption spectrum method (hereinafter referred to as ATR-IR method).
  • the “flame resistance” of the polyacrylonitrile polymer is to make the polyacrylonitrile polymer in an infusible state by a cyclization reaction. Therefore, the degree of cyclization (I 1600 / I 2240 ) is used as an index of the flame resistance reaction of the polyacrylonitrile polymer.
  • the degree of cyclization of the porous body is preferably 0.5 to 50.
  • the cyclization degree is more preferably 1 to 20, and further preferably 3 to 15.
  • the degree of cyclization is the ratio between the absorption peak value corresponding to the nitrile group and the absorption peak value corresponding to the naphthyridine ring as defined by the following formula (3).
  • Indicates that Degree of cyclization I 1600 / I 2240 (3)
  • I 2240 absorption peak value of 2240 cm ⁇ 1 (corresponding to nitrile group)
  • the measurement of the degree of cyclization can be performed as follows. First, the film to be measured is sufficiently dried. Next, a spectrum is obtained by irradiating the surface of the porous body with infrared rays and detecting reflected light. More specific measuring methods are described in the examples. The degree of cyclization described in this document is a value measured by the method described in the examples.
  • a separation membrane When the porous material exhibits a degree of cyclization of 0.5 or more, the polyacrylonitrile-based polymer is sufficiently cyclized, and as a result, the separation membrane exhibits high durability against the solvent. Moreover, a separation membrane can have moderate toughness by having a cyclization degree of 50 or less.
  • the degree of hydrophilization of the porous body can be determined from the ATR-IR method in the same manner as the degree of cyclization.
  • the degree of hydrophilization (I 3350 / I 1450 ) is a value applicable as an index of the hydrophilization reaction of the flame resistant polymer.
  • the degree of hydrophilicity of the surface of the porous body is preferably 0.5 to 5.
  • the degree of hydrophilicity is more preferably 0.7-3.
  • the degree of hydrophilization is the ratio of the absorption peak value corresponding to the methylene group and the absorption peak value corresponding to the hydrophilic group as defined by the following formula (4). Indicates progress.
  • the peak corresponding to the hydrophilic group is, for example, a peak corresponding to the stretching vibration of the O—H bond in the case of —COOH, and the peak corresponding to the stretching vibration of the N—H bond in the case of —NH 2 .
  • Degree of hydrophilization I 3350 / I 1450 (4)
  • I 3350 absorption peak value of 3350 cm ⁇ 1 (corresponding to hydrophilic group)
  • I 1450 absorption peak value at 1450 cm ⁇ 1 (corresponding to methylene group)
  • the porous body When the porous body exhibits a degree of hydrophilicity of 0.5 or more, sufficient hydrophilicity is obtained, and high water permeability and an adhesion suppressing effect on organic substances are obtained. On the other hand, if the degree of hydrophilicity exceeds 5, the membrane structure may be impaired.
  • the degree of hydrophilicity is different between the surface and the inside of the porous body.
  • the surface of the porous body has a high degree of hydrophilization and the inside thereof is low, that is, the degree of hydrophilization of the surface of the porous body (I 3350 / I 1450 ) It is preferably higher than the degree (I 3350 / I 1450 ).
  • the surface is an end in the thickness direction of the separation membrane.
  • both the inner surface and the outer surface of the porous body may satisfy this condition, or only the other may satisfy this condition.
  • the surface of the side which does not contact a base material should just show a high degree of hydrophilicity. High hydrophilicity between the porous body and the substrate can be realized by the low degree of hydrophilicity of the portion in contact with the substrate.
  • “Inside” refers to the portion excluding the surface of the porous body.
  • the degree of hydrophilization of the portion not in direct contact with the fluid to be separated is lower than that of the porous body surface.
  • the difference between the porous body surface and the inside may change continuously in the thickness direction of the film, or may change discontinuously. Further, the gradient when continuously changing may be constant, or the gradient may be different depending on the location.
  • the porous body Since the surface has a high degree of hydrophilicity, the porous body exhibits high water permeability and a high adhesion inhibiting effect on organic substances. Moreover, in the inside which shows a low degree of hydrophilization, it has an advantage that there is little influence which hydrophilization has with respect to the property of the flame resistant polymer which comprises a porous body. Specifically, the portion showing a low degree of hydrophilicity has high pressure resistance.
  • Whether or not the degree of hydrophilicity of the surface and the interior is as in this embodiment can be determined by structural analysis of the porous body surface and the membrane cross section.
  • As a method for structural analysis of the cross section of the membrane there is a method in which a porous body is cut by GSP (precision oblique cutting method) so that an internal cross section appears, and the hydrophilization degree is measured by the ATR-IR method for the cross section. Can be mentioned. That is, the “inside” of the porous body can be rephrased as “cross section”.
  • the degree of hydrophilicity inside the porous body there is an etching with an ion gun.
  • the degree of hydrophilicity can be measured by etching the surface of the porous body to expose the inside of the porous body.
  • the ion source is not particularly limited, but if an argon gas cluster is used, damage to the sample can be suppressed and measurement can be performed with high accuracy.
  • the ratio of the internal hydrophilicity to the hydrophilicity of the surface of the porous body is preferably 0.9 or less, more preferably 0.8 or less, and even more preferably 0.7 or less.
  • the thickness of the porous body affects the strength of the separation membrane. In order to obtain sufficient mechanical strength and packing density, it is preferably in the range of 30 to 300 ⁇ m, more preferably in the range of 50 to 250 ⁇ m.
  • the inside showing a low degree of hydrophilization is preferably in the range of 20 to 280 ⁇ m, more preferably in the range of 50 to 250 ⁇ m.
  • the thickness of each layer and film means an average value.
  • the average value represents an arithmetic average value. That is, the thickness of each layer and film is determined by calculating the average value of the thicknesses of 20 points measured at intervals of 20 ⁇ m in the direction orthogonal to the thickness direction (film surface direction) by cross-sectional observation.
  • the separation membrane may further include a substrate that supports the porous body. That is, the separation membrane may include a base material and a porous body provided on one surface of the base material.
  • the separation membrane is a composite of a base material and a porous body, sufficient durability that can withstand use under high pressure can be obtained.
  • the membrane shrinkage can be suppressed by providing the base material. Even when the separation membrane does not include a base material, the flow path in the membrane can be secured by suppressing membrane shrinkage by stretching or the like.
  • the base material constituting the separation membrane examples include polyethylene, polypropylene, nylon, vinyl chloride homopolymers and copolymers, polyesters such as polystyrene and polyethylene terephthalate, polyvinylidene fluoride, polytetrafluoroethylene, polysulfones, and polyethersulfone. , Inorganic ketones based on polyether ketones, polyphenylene oxide, polyphenylene sulfide, glass fiber, carbon fiber, graphite, alumina and / or silica. Of these, polytetrafluoroethylene, polyphenylene sulfide, and carbon fiber are preferable from the viewpoint of acid resistance, alkali resistance, and stability to organic solvents. Moreover, it is preferable to apply the said base material excellent in heat resistance in order to suppress film
  • the polytetrafluoroethylene resin used in the present invention includes tetrafluoroethylene homopolymer, tetrafluoroethylene-perfluoroalkyl vinyl ether copolymer, tetrafluoroethylene-hexafluoropropylene copolymer, tetrafluoroethylene-ethylene copolymer.
  • a copolymer mainly composed of tetrafluoroethylene such as a polymer or a mixture thereof.
  • the polyphenylene sulfide resin used in the present invention is represented by Japanese Patent No. 2924202, Japanese Patent No. 2814505, Japanese Patent Publication No. 63-35406, Japanese Patent No. 2722577, and the like. As described above, it is a resin containing poly-para (P) -phenylene sulfide, preferably a resin containing 70 mol% or more. If it is less than 70 mol%, various properties such as heat resistance, dimensional stability and mechanical properties tend to be lowered. Poly-meta (m) -phenylene sulfide polymer and other monomers having an aryl group, biphenyl group, terphenyl group, vinylene group, carbonate group, etc. may be used in a small amount, for example, in a range of less than 30 mol% in any form. Polymerized and mixed may be used.
  • Carbon fiber means fibrous carbon, and from the viewpoint of fiber durability, the raw material is preferably acrylic fiber, pitch fiber, rayon fiber, phenol fiber, acrylic fiber, rayon fiber, phenol fiber Are more preferred, and acrylic fibers are particularly preferred.
  • the nonwoven fabric made of carbon fiber can be obtained by carbonizing an acrylic flame resistant fiber nonwoven fabric obtained by making acrylic fiber flame resistant, or by converting carbon fiber into a nonwoven fabric. It is difficult to make a carbon fiber non-woven fabric by a dry method, and even when a non-woven fabric is made by a wet method, it is difficult to entangle the carbon fiber, and a binder for bonding the carbon fiber is required. Therefore, a carbon fiber nonwoven fabric obtained by carbonization of an acrylic flame resistant fiber nonwoven fabric is preferred.
  • the basis weight of the substrate is preferably 50 to 150 g / m 2 , more preferably 60 to 110 g / m 2 , and still more preferably 70 to 95 g / m 2 . If the basis weight is large, the thickness increases, and the dimensional change increases when pressure is applied. Further, there arises a problem that the size when modularized becomes large. When the basis weight is low, the tensile strength of the base material is low and the durability is insufficient.
  • the thickness of the substrate is preferably in the range of 10 to 250 ⁇ m, more preferably in the range of 30 to 120 ⁇ m. When the thickness is thin, the strength is low, and when the thickness is thick, the resistance is high when used for permeation of the solution.
  • a fibrous base material for the fabric used for the base material in terms of strength, unevenness forming ability, and fluid permeability.
  • a base material both a long fiber nonwoven fabric and a short fiber nonwoven fabric can be used preferably.
  • the long-fiber nonwoven fabric is excellent in permeability when casting a polymer solution on a base material, the porous body is peeled off, and further, the film becomes non-uniform due to fluffing of the base material, In addition, the occurrence of defects such as pinholes can be suppressed.
  • the base material is made of a long-fiber non-woven fabric composed of thermoplastic continuous filaments, it suppresses non-uniformity and membrane defects during casting of a polymer solution caused by fuzz that occurs when a short-fiber non-woven fabric is used. be able to.
  • a long-fiber non-woven fabric that is more excellent in dimensional stability because the tension is applied in the film-forming direction.
  • the fibers in the surface layer on the side opposite to the porous body are preferably longitudinally oriented as compared with the fibers on the surface layer on the porous body side in terms of moldability and strength.
  • Such a structure is preferable because a high effect of preventing film breakage and the like can be realized by maintaining strength.
  • the fiber orientation degree in the surface layer opposite to the porous body of the long fiber nonwoven fabric is preferably 0 ° to 25 °, and the orientation with the fiber orientation degree in the surface layer of the porous body The degree difference is preferably 10 ° to 90 °.
  • the separation membrane manufacturing process and the element manufacturing process include a heating process, but a phenomenon occurs in which the separation membrane contracts due to heating. This is particularly noticeable in the width direction where no tension is applied in continuous film formation. Since shrinkage causes problems in dimensional stability and the like, a substrate having a small rate of thermal dimensional change is desired.
  • the difference between the fiber orientation degree on the surface layer opposite to the porous body and the fiber orientation degree on the porous body surface layer is 10 ° to 90 °, the change in the width direction due to heat can be suppressed, preferable.
  • the fiber orientation degree is an index indicating the direction of the fibers of the nonwoven fabric substrate constituting the separation membrane, and the film forming direction when performing continuous film formation is 0 °, that is, the direction perpendicular to the film forming direction, that is, It means the average angle of the fibers constituting the nonwoven fabric substrate when the width direction of the nonwoven fabric substrate is 90 °. Accordingly, the closer to 0 ° the fiber orientation, the longer the orientation, and the closer to 90 °, the lateral orientation.
  • the degree of fiber orientation was obtained by randomly collecting ten small sample samples from a nonwoven fabric, photographing the surface of the sample with a scanning electron microscope at a magnification of 100 to 1000 times, and measuring 10 fibers from each sample for a total of 100 fibers. Measure the angle when the longitudinal direction (longitudinal direction, film forming direction) is 0 ° and the width direction (lateral direction) of the nonwoven fabric is 90 °, and round off the average value to the first decimal place. To determine the degree of fiber orientation.
  • the separation membrane is applicable to a separation membrane module.
  • the separation membrane module includes a case that accommodates the separation membrane, a supply unit that supplies a liquid mixture containing an organic solvent to one surface of the separation membrane, and an extraction unit that extracts the liquid that has permeated the separation membrane out of the case. .
  • the separation membrane module is also referred to as a liquid mixture separation device.
  • the separation membrane module is divided into a flat plate type, a spiral type, a pleat type, a tubular type, a hollow fiber type, and the like depending on the form of the separation membrane, but the above-mentioned separation membrane can be applied to any form.
  • the method for manufacturing a separation membrane of the present invention comprises a step of preparing a polymer solution in which a polyacrylonitrile-based polymer is dissolved, forming the polymer solution on at least one surface of a substrate, or using the polymer solution for hollow fibers. It includes a step of spinning using a nozzle and shaping into a flat membrane or a hollow fiber membrane, a step of heating the flat membrane or the hollow fiber membrane to convert it into a flame resistant polymer, and a step of hydrophilizing the flame resistant polymer.
  • the polyacrylonitrile polymer preferably comprises at least 95 mol% of acrylonitrile.
  • the polyacrylonitrile polymer may contain a copolymer component in a range not exceeding 5 mol% for the purpose of improving the film forming property or promoting flame resistance.
  • the amount of copolymerization is preferably 3 mol% or less, more preferably 1 mol% or less, and still more preferably 0.5 mol% or less.
  • the copolymer component examples include acrylic acid, methacrylic acid, itaconic acid, crotonic acid, citraconic acid, ethacrylic acid, maleic acid, mesaconic acid, acrylamide and methacrylamide.
  • a flame resistance promoting component having a carboxyl group rather than an amide group is preferably used.
  • the number of amide groups and carboxyl groups contained in the flameproofing promoting component is preferably two or more than one, and from that point of view, as the flameproofing promoting component that is a copolymerization component, Acrylic acid, methacrylic acid, itaconic acid, crotonic acid, citraconic acid, ethacrylic acid, maleic acid and mesaconic acid are preferable, itaconic acid, maleic acid and mesaconic acid are more preferable, and itaconic acid is most preferably used.
  • the amide group and carboxyl group contained in the precursor polymer are used to accelerate the reaction of the flameproofing reaction, and are converted into imide derivatives and ester groups, respectively, and therefore hardly remain after the flameproofing treatment. Therefore, in order to make the flame resistant polymer of the present invention have a hydrophilic group, it is necessary to impart the hydrophilic group in a separate step.
  • the precursor polymer used in the present invention can be obtained by a known polymerization method such as solution polymerization, suspension polymerization or emulsion polymerization, but it is preferable to use solution polymerization.
  • solution polymerization it is not necessary to isolate a polyacrylonitrile polymer from the start to the end of polymerization, or until it becomes a film-forming stock solution and used for film formation, and the polyacrylonitrile-based polymer molecule in the solvent in the state of the polymer solution. Since the entangled state of the chains becomes uniform, it is preferable compared to other polymerization methods.
  • the molecular weight of the polyacrylonitrile polymer may be a molecular weight having a viscosity suitable for film formation, but the weight average molecular weight (Mw) of the polyacrylonitrile polymer is preferably 1,000 to 1,000,000.
  • Mw weight average molecular weight
  • the weight average molecular weight is lower than 1000, the time required for flame resistance can be shortened, but since the intermolecular interaction such as hydrogen bonding between the flame resistant polymers becomes weak, it is difficult to give the separation membrane sufficient strength. Become.
  • the weight average molecular weight exceeds 1,000,000, the time required for flame resistance becomes long and the production cost becomes high, and the molecular interaction due to the hydrophobic bond between the flame resistant polymers becomes too strong.
  • the weight average molecular weight of the polyacrylonitrile-based polymer is more preferably 10,000 to 700,000, still more preferably 20,000 to 500,000.
  • the weight average molecular weight of the polyacrylonitrile polymer is measured by GPC (gel permeation chromatography).
  • the preferable polyacrylonitrile-based polymer concentration is 10 to 21% by weight, more preferably 11 to 18% by weight, and further preferably 12 to 16% by weight.
  • the polymer concentration is 10% by weight or more, a porous body having high pressure resistance and durability can be obtained. Moreover, the higher the polymer concentration, the higher the pressure resistance and durability of the porous body. Moreover, since the viscosity of the film-forming stock solution is suppressed to an appropriate range when the polyacrylonitrile-based polymer is 21% by weight or less, there is an advantage that film formation is easy. This polymer concentration can be adjusted by the ratio of the solvent to the polyacrylonitrile-based polymer.
  • the solvent is not particularly limited as long as it can dissolve the polyacrylonitrile-based polymer.
  • the solvent include dimethyl sulfoxide, dimethylformamide, dimethylacetamide, and the like. Of these, dimethyl sulfoxide is preferably used from the viewpoint of solubility.
  • the polyacrylonitrile-based polymer solution may contain an additive for adjusting the pore size, porosity, hydrophilicity, elastic modulus and the like of the porous body.
  • Additives for adjusting the pore size and porosity include water, alcohols, polyethylene glycol, polyvinyl pyrrolidone, polyvinyl alcohol, water-soluble polymers such as polyacrylic acid or salts thereof, lithium chloride, sodium chloride, chloride Examples include inorganic salts such as calcium and lithium nitrate, formaldehyde, formamide and the like, but are not limited thereto.
  • additives for adjusting hydrophilicity and elastic modulus include various surfactants.
  • the step of forming a flat membrane or a hollow fiber membrane from a polymer solution is a step of applying a polyacrylonitrile polymer on a substrate or a substrate, or extruding from a hollow fiber nozzle, a polyacrylonitrile type A step of immersing the polymer in a non-solvent having a smaller solubility than the good solvent of the polymer to solidify the polymer to form a porous structure having a three-dimensional network structure; and a washing step.
  • the temperature of the polymer solution at the time of film formation of the polyacrylonitrile-based polymer solution is usually within the range of 20 to 60 ° C. Within this range, the polymer can be solidified without precipitation.
  • the preferred temperature range of the polymer solution may be appropriately adjusted depending on the viscosity of the polymer solution used.
  • the film form is a flat film
  • the time until the polymer solution is immersed in the non-solvent after the application of the polymer solution to the substrate is controlled, or the temperature or concentration of the polymer solution is controlled.
  • the viscosity may be adjusted by doing so.
  • non-solvent for the polyacrylonitrile-based polymer examples include water, hexane, pentane, benzene, toluene, methanol, ethanol, trichloroethylene, ethylene glycol, diethylene glycol, triethylene glycol, propylene glycol, butylene glycol, pentanediol, hexanediol, Examples thereof include aliphatic hydrocarbons such as low molecular weight polyethylene glycol, aromatic hydrocarbons, aliphatic alcohols, and mixed solvents thereof.
  • water is usually used among the above non-solvents from the viewpoints of safety and production cost, but any one that does not dissolve the polymer may be used.
  • the temperature of the coagulation bath is preferably ⁇ 20 ° C. to 100 ° C. More preferably, it is 20 to 40 ° C.
  • the temperature of the coagulation bath is 100 ° C. or lower, vibrations of the coagulation bath surface caused by thermal motion can be suppressed to a low level, so that a film having high smoothness can be obtained.
  • rate can be enlarged because the temperature of a coagulation bath is 20 degreeC or more.
  • the porous body obtained under such preferable conditions is washed with water in order to remove the film-forming solvent remaining in the film.
  • the temperature of water during washing is preferably 50 to 100 ° C., more preferably 60 to 95 ° C. Since the shrinkage
  • the length is preferably 3 times or more, more preferably 4 times or more, and further preferably 5 times or more. It is preferable to perform steam stretching.
  • the overall draw ratio (total draw ratio) of the washing step and the steam drawing step is preferably 8 to 15 times for the purpose of enhancing the mechanical properties of the resulting hollow fiber membrane.
  • the total draw ratio is more preferably 10 to 14.5 times, still more preferably 11 to 14 times.
  • the total draw ratio is 8 times or more, the degree of orientation of the obtained polyacrylonitrile polymer for hollow fiber membrane is appropriately adjusted, and high stretchability is obtained in the subsequent firing step for producing the hollow fiber membrane. be able to.
  • the yarn breakage during drawing can be suppressed by setting the total draw ratio to 15 times or less, the quality of the polyacrylonitrile-based polymer for hollow fiber membrane and the hollow fiber membrane can be maintained.
  • the flameproofing temperature is 200 ° C. or higher, preferably 210 ° C. or higher, and more preferably 220 ° C. or higher.
  • the flameproofing temperature is 200 ° C. or higher, the flameproofing can be completed in a relatively short time. That is, by performing a flameproofing treatment at 200 ° C. or higher, a porous body having high durability can be obtained in a relatively short time, and as a result, a separation membrane that satisfies the characteristics required as a highly durable membrane can be obtained. Obtainable.
  • the upper limit of the flameproofing temperature is preferably a temperature of (weight reduction starting temperature ⁇ 20 ° C.) or lower with respect to the weight decreasing starting temperature obtained from the thermogravimetric analysis measurement of the precursor heat-treated in the flameproofing furnace.
  • the flameproofing temperature is more preferably (weight reduction start temperature ⁇ 25 ° C.) or less, and further preferably (weight reduction start temperature ⁇ 30 ° C.) or less.
  • the above-mentioned precursor is a raw material polyacrylonitrile-based polymer when the flameproofing furnace is one furnace, and when the flameproofing furnace is composed of a plurality of furnaces or a plurality of regions having different temperatures, It is a film obtained by peeling a substrate from a porous body-substrate composite that has been flame-resistant and has been flame-resistant in the immediately preceding furnace or region.
  • Regions with different temperatures are divided into the furnace in parallel with the direction of film travel, and when stages are formed, each stage when each stage is at a different temperature, The part heated by each heater when the different heaters are arranged in a direction perpendicular to the traveling direction of the film is shown.
  • the heat treatment can be completed in a shorter time by being performed in an oxidizing gas atmosphere.
  • the oxidizing gas atmosphere include air, a mixed gas of nitrogen and oxygen whose oxygen concentration is increased to 20% or more, and an atmospheric gas to which a small amount of NOx gas is added.
  • air is preferably used from the viewpoint of safety and manufacturing cost.
  • the heat treatment time can be appropriately selected according to the treatment temperature, but is preferably 1 to 500 minutes. Since the difference in structure between the surface layer and the inside can be suppressed by being 1 minute or longer, an effect that unevenness in durability is less likely to occur can be obtained. Further, when the heat treatment time is 500 minutes or less, the oxidation in the vicinity of the surface can be appropriately suppressed, so that the physical strength can be maintained.
  • the flameproofing treatment time is more preferably 50 to 150 minutes, and further preferably 80 to 120 minutes. This heat treatment time means the total time that the separation membrane stays in the flameproofing furnace.
  • the porous body made of the flame resistant polymer thus obtained is then subjected to a hydrophilic treatment.
  • the hydrophilization treatment refers to a step of imparting a hydrophilic group to the flame resistant polymer.
  • the degree of hydrophilization of the surface of the porous body can be increased, and a particularly preferable embodiment can be obtained for the separation membrane of the present invention.
  • the hydrophilization treatment can be performed by immersing the flame-resistant porous body in a treatment solution containing a reagent related to hydrophilization, or by applying the treatment solution to the flame-resistant porous body. Therefore, the surface of the porous body and the depth to which the treatment solution permeates from the surface are made hydrophilic. Even if the treatment solution soaks into a part of the porous body, the degree of hydrophilization measured on the surface of the porous body in the finished film is measured in the cross section, that is, inside the porous body. Higher than the degree of hydrophilization.
  • the method for imparting the hydrophilic group is not particularly limited, but the method of physically adsorbing the compound having the hydrophilic group to the porous body, the method of fixing by a hydrogen bond or intermolecular force, the addition using the functional group of the flame resistant polymer, Examples thereof include a method of chemically bonding a compound having a hydrophilic group by condensation or the like, and a method of directly converting a functional group of the flame resistant polymer into a hydrophilic group. Among these, the method of changing the functional group of the flame resistant polymer directly into a hydrophilic group can be suitably used.
  • the hydrophilic group is connected to the flame resistant polymer through a covalent bond, there is no concern of detachment of the hydrophilic compound during operation, and water permeability can be improved. Moreover, heat resistance can be further improved by consuming residual nitrile groups (converting nitrile groups to other functional groups).
  • the method of converting the nitrile group is preferable in terms of the reactivity of the conversion reaction and the amount of the functional group.
  • the method of converting the nitrile group includes hydrolysis with an acid or alkali, and reduction with a reducing agent. It can be used suitably.
  • the nitrile group produces an amide by hydrolysis and a carboxylic acid by subsequent hydrolysis.
  • Primary amines are produced by hydride reduction or hydrogenation.
  • the type of acid is not particularly limited, but hydrochloric acid, odorous acid, sulfuric acid, nitric acid, trifluoroacetic acid, trichloroacetic acid, and the like can be used.
  • the pH is preferably 2 or less, and more preferably 1 or less.
  • alkali metal hydroxides such as sodium hydroxide, potassium hydroxide and lithium hydroxide, and alkaline earth metals such as calcium hydroxide, magnesium hydroxide and barium hydroxide. Hydroxides can be suitably used.
  • the pH is preferably 12 or more, and more preferably pH 13 or more.
  • the solvent used for the hydrolysis reaction is not particularly limited as long as it contains water regardless of whether acid or alkali is used, but an aqueous solution is preferably used from the viewpoint of reaction efficiency and production cost.
  • the target separation membrane can be obtained by washing with water after the reaction.
  • a metal hydride can be suitably used as the reducing agent.
  • the type of metal hydride is not particularly limited, but aluminum hydride complexes such as lithium aluminum hydride and sodium bis (2-methoxyethoxy) aluminum hydride can be suitably used.
  • Boron hydrides such as sodium borohydride as other metal hydrides have low reducing power and are not suitable for nitrile conversion (except for nickel borohydride).
  • the solvent used in the reaction is not particularly limited, but when an aluminum hydride complex is used, ethers such as tetrahydrofuran and diethyl ether can be preferably used from the viewpoints of reactivity and solubility. After the reaction, water, an aqueous solution of sodium hydroxide and water are added dropwise to stop the reaction, and washing with water can remove unnecessary by-products, and the desired separation membrane can be obtained.
  • the degree of cyclization and the degree of hydrophilicity were measured by the ATR-IR method.
  • the sample was vacuum-dried at 50 ° C. for 24 hours to sufficiently remove moisture.
  • an Avatar 360 FT-IR measuring machine manufactured by Nicolet Corp.
  • OMNI-Sampler single reflection type horizontal ATR measuring device
  • the spectrum was obtained by irradiating the porous body surface with infrared rays.
  • the resolution was set to 4 cm ⁇ 1 and the number of scans was set to 256 times. Further, auto-baseline correction was performed on the spectrum thus obtained.
  • the degree of hydrophilization inside the porous body was measured at a position of 30 ⁇ m from the surface by cutting the surface of the porous body by cutting at an inclination angle of 5 ° using an oblique cutting machine.
  • the absorption peak value corresponding to the nitrile group and the naphthyridine ring and the absorption peak value corresponding to the methylene group and the hydrophilic group were measured, and the degree of cyclization and the degree of hydrophilicity were calculated from the above formulas (3) and (4). did.
  • Comparative Example 2 The porous membrane obtained in Comparative Example 1 was fixed and dried in an oven at 50 ° C. for 24 hours, and then subjected to flame resistance treatment in an air atmosphere at 230 ° C. for 3 hours to obtain a porous membrane. .
  • Example 1 The porous membrane obtained in Comparative Example 2 was immersed in a 4% aqueous sodium hydroxide solution at 25 ° C. for 4 hours and washed with pure water to obtain a porous membrane.
  • Example 2 A porous membrane was obtained in the same manner as in Example 1 except that the immersion time of sodium hydroxide was 24 hours.
  • Example 3 The porous membrane obtained in Comparative Example 2 was reacted in lithium aluminum hydride 0.02 mol / L, diethyl ether at 25 ° C. for 1 hour, and dropped into pure water, a 15% aqueous sodium hydroxide solution and pure water in this order. Was stopped and washed with pure water to obtain a porous membrane.
  • Example 4 The porous membrane obtained in Comparative Example 2 was immersed in 2-aminoethanol at 80 ° C. for 3 hours and washed with pure water to obtain a porous membrane.
  • the solvent-resistant separation membrane of the present invention can be particularly suitably used for selective separation of a liquid mixture containing an organic solvent.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Engineering & Computer Science (AREA)
  • Water Supply & Treatment (AREA)
  • Nanotechnology (AREA)
  • Separation Using Semi-Permeable Membranes (AREA)
  • Manufacture Of Porous Articles, And Recovery And Treatment Of Waste Products (AREA)

Abstract

　本発明は、高温および高圧下で使用可能な耐溶剤性分離膜を提供することを目的とする。本発明の耐溶剤性分離膜は、ポリアクリロニトリル系重合体を耐炎化処理して得られる耐炎ポリマーからなる多孔質体を備え、前記耐炎ポリマーが親水性基を有する。

Description

耐溶剤性分離膜およびその製造方法
　本発明は、液状混合物の選択的分離に有用な耐溶剤性分離膜およびその製造方法に関する。本発明によって得られる分離膜は、有機溶剤を含む液状混合物の選択分離に好適に用いることができる。
　分離膜は、飲料水製造、浄水処理、排水処理などの水処理分野、食品工業分野等様々な方面で利用されている。例えば、飲料水製造、浄水処理、排水処理などの水処理分野においては、分離膜が、従来の砂濾過、凝集沈殿過程の代替として水中の不純物を除去するために用いられてきている。排水処理分野では活性汚泥と呼ばれる微生物集合体から、フロック化した汚泥分と水分とを分離するために分離膜を用いる活性汚泥膜ろ過処理プロセスが広く用いられている。また、食品工業分野においては、発酵に用いた酵母の分離除去や処理原液の濃縮を目的として、分離膜が用いられている。
　近年の化学工業をはじめ各分野での技術の進歩は著しく、分離膜に対して、高温、高圧に耐え、さらに有機溶剤や酸、アルカリを含む液状混合物の分離も求められるなど、より一層の耐食性向上が要求されている。
　従来、上述の液状混合物に対応する分離膜としては、高温下での比強度が高い金属焼結フィルター又はセラミックフィルター、炭素繊維をベースとした材料などが一般的に用いられてきた。　
　しかしながら、金属焼結フィルターを用いた場合、構成金属が溶出する恐れがあり、耐酸性が不十分となる場合がある。また、セラミックフィルターを用いた場合、耐酸性は十分であるが、粒子が溶出する恐れがあり、特に珪素（Ｓｉ）は堆積して、フィルター及び配管等を閉塞する場合がある。さらにセラミックフィルターは取り扱いが難しく、モジュール化が困難であるため濾過効率が低いという課題があった。
　一方、特許文献１に記載されている複合分離フィルターは炭素繊維を基材として有することで高温に耐え、さらに耐食性も良好である等の優れた特徴を有している。また、特許文献２、特許文献３には中空状炭素膜が、特許文献４には平膜状炭素膜が開示されている。
日本国特開昭５７－１６６３５４号公報 日本国特公昭５１－５０９０号公報 日本国特公平５－０００８８号公報 日本国特表２０１０－５１０８７０号公報
　特許文献１の複合分離フィルターは、濾紙の代替材料として用いられるものであって固体と液体を分離する程度であり、除去性能が不十分である。特許文献２、特許文献３の中空状炭素膜は、構造の内部に空孔が存在することから、炭素繊維が本来有する強度、耐圧性能および形態安定性が不足する恐れがある。特許文献４の炭素膜は、細孔径が小さく、液体透過膜としては性能が不十分である。また、カーボン材料は疎水性であるため透水性が低く、さらに有機物質の吸着により透水性が低下するという恐れがある。
　このように、分離膜には高温および高圧下での使用を目的とした更なる性能の向上が求められており、本発明は、カーボン材料のもつ耐圧性、耐熱性を保ちつつ、高い透水性を有する耐溶剤性分離膜を提供することを目的とする。
　上記課題を解決するために、本発明は以下の技術を提供する。
（１）ポリアクリロニトリル系耐炎ポリマーを含有する多孔質体を備える耐溶剤性分離膜であって、前記ポリアクリロニトリル系耐炎ポリマーは親水性基を有する耐溶剤性分離膜。
（２）前記親水性基がイオン性官能基である、前記（１）に記載の耐溶剤性分離膜。
（３）前記親水性基が－ＣＯＯＨ及び－ＮＨ２のうち少なくともいずれか１つを含む、前記（１）または（２）に記載の耐溶剤性分離膜。
（４）前記多孔質体の表面の全反射赤外吸収スペクトルから計算される親水化度（Ｉ３３５０／Ｉ１４５０）が０．５～５である、前記（１）～（３）のいずれか１つに記載の耐溶剤性分離膜。
（５）前記多孔質体の表面の親水化度（Ｉ３３５０／Ｉ１４５０）が、前記多孔質体の内部の親水化度（Ｉ３３５０／Ｉ１４５０）よりも高い、前記（１）～（４）のいずれか１つに記載の耐溶剤性分離膜。
（６）前記多孔質体の表面の全反射赤外吸収スペクトルから計算される環化度（Ｉ１６００／Ｉ２２４０）が０．５～５０である、前記（１）～（５）のいずれか１つに記載の耐溶剤性分離膜。
（７）多孔質体を備える耐溶剤性分離膜の製造方法であって、ポリアクリロニトリル系重合体を溶解したポリマー溶液を調製する工程、前記ポリマー溶液を基材の少なくとも一方の表面に製膜するか、或いは前記ポリマー溶液を中空糸用ノズルを用いて紡糸し、平膜または中空糸膜に賦型する工程、前記平膜または中空糸膜を加熱し耐炎ポリマーへと変換する工程、前記耐炎ポリマーを親水化処理する工程を含む、耐溶剤性分離膜の製造方法。
（８）前記親水化処理に酸またはアルカリを用いる、前記（７）に記載の耐溶剤性分離膜の製造方法。
（９）前記親水化処理に還元剤を用いる、前記（７）に記載の耐溶剤性分離膜の製造方法。
　本発明によって、有機溶剤を含む液状混合物に対して適用可能であり、さらに高温、高圧にも耐えうるモジュール作製に好適な、透水性の高い分離膜を製造することができる。
　Ｉ．耐溶剤性分離膜
　本発明の耐溶剤性分離膜（以下、単に「分離膜」と称することがある。）は、少なくとも多孔質体を備えている。分離膜は、多孔質体のみで構成されていてもよいし、他の構成要素を有してもよい。他の構成要素としては、基材および分離機能層が挙げられる。分離膜は、基材および分離機能層以外の他の層を含んでいてもよい。
　分離膜の形態は平膜、管状膜、中空糸膜等のいずれでもよい。
　（１）多孔質体
　本発明はポリアクリロニトリル系耐炎ポリマーを含有する多孔質体を備える耐溶剤性分離膜であって、前記耐炎ポリマーは親水性基を有することを特徴とする。
　多孔質体は、ポリアクリロニトリル系耐炎ポリマーを主成分として含有することが好ましい。具体的には、多孔質体においてポリアクリロニトリル系耐炎ポリマーが占める割合は、７０重量％以上であることが好ましく、８０重量％以上がより好ましく、９０重量％以上が更に好ましく、９５重量％以上であることが特に好ましい。また、多孔質体は、ポリアクリロニトリル系耐炎ポリマーのみで構成されていてもよい。
　本発明において、「耐炎」とは「防炎」という用語と実質的に同義であり、「難燃」という用語の意味を含んで使用される。具体的に、耐炎とは燃焼が継続しにくい、すなわち燃えにくい性質を示す総称である。
　前記耐炎ポリマーとは、前駆体ポリマーに対して耐炎化処理を行うことで得られるポリマーを示す。耐炎ポリマーは通常耐炎繊維や安定化繊維と呼称されるものの化学構造と同一または類似するものであり、例えば、ポリアクリロニトリル系重合体やポリフェニレンオキシド系重合体を空気中で加熱したもの、石油や石炭等をベースとするピッチ原料を酸化させたもの、等が例示される。ポリアクリロニトリル系耐炎ポリマーとは、前駆体ポリマーであるポリアクリロニトリル系重合体を耐炎化処理して得られる耐炎ポリマーである。
　本発明における親水性基とは水分子と水素結合を形成、もしくは静電相互作用により水和することのできる官能基の総称である。イオン性官能基と非イオン性官能基があり、イオン性官能基にはアニオン性官能基とカチオン性官能基が含まれる。
　前記アニオン性官能基としては－ＣＯＯＨ、－ＰＯ３Ｈ２、－ＳＯ３Ｈ、－ＳＯ４Ｈ等のプロトン酸系の官能基が挙げられ、特に－ＣＯＯＨを好適に用いることができる。これらのアニオン性官能基はカチオン性成分が付随して塩を形成していてもよい。カチオン性成分としては、例えば、ナトリウムイオン、リチウムイオン、カリウムイオン、アンモニウムイオン等が挙げられる。
　前記カチオン性官能基としては、－ＮＲ１１Ｒ１２（ここでＲ１１およびＲ１２はそれぞれ独立して水素原子または炭素数５以下のアルキル基である。）、下記式（１）に示すイミダゾール環等が挙げられ、特に－ＮＨ２を好適に用いることができる。これらのカチオン性官能基はアニオン性成分が付随して塩を形成していてもよい。アニオン性成分としては、例えば、フッ化物イオン、塩化物イオン、臭化物イオン、硝酸イオン、亜硫酸イオン、硫酸イオン、炭酸イオンが挙げられる。
Figure JPOXMLDOC01-appb-C000001
（ここでＲ２１、Ｒ２２およびＲ２３はそれぞれ独立に水素原子または炭素数１２以下のアルキル基である。）
　非イオン性官能基としては、－ＯＨ、－ＣＯＮＲ３１Ｒ３２（ここでＲ３１およびＲ３２はそれぞれ独立に水素原子または炭素数１２以下のアルキル基である。）、－Ｏ－、－ＳＯ２ＮＲ４１Ｒ４２（ここでＲ４１およびＲ４２は独立して水素原子または炭素数１２以下のアルキル基である。）、下記式（２）に示すピロリドン環が挙げられる。

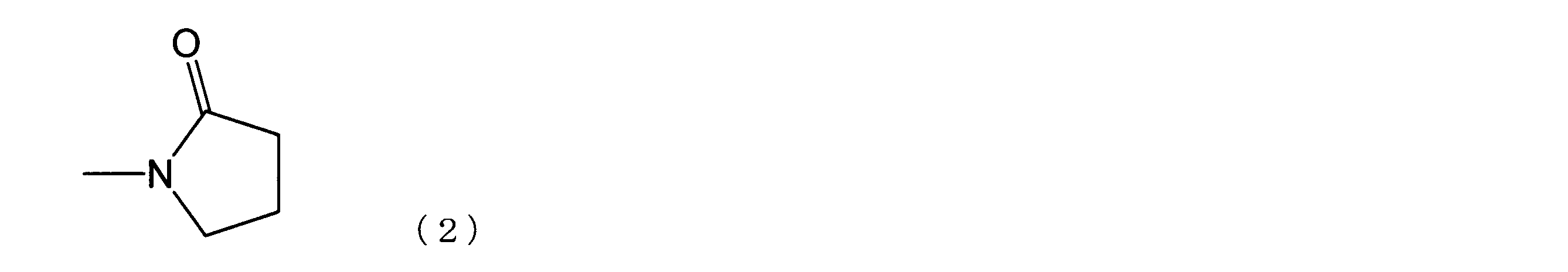

Figure JPOXMLDOC01-appb-C000002
　本発明においてはイオン性官能基を好適に用いることができる。耐炎ポリマーがイオン性官能基を有することで、分離膜は優れた透水性を示すことができる。本発明において、前記親水性基は、－ＣＯＯＨ及び－ＮＨ２のうち少なくともいずれか１つを含むことが好ましい。
　多孔質体の環化度は全反射赤外吸収スペクトル法（以下、ＡＴＲ－ＩＲ法という）から求めることができる。ポリアクリロニトリル系重合体の「耐炎化」とは、ポリアクリロニトリル系重合体を環化反応によって熱に不融な状態とすることである。よって、環化度（Ｉ１６００／Ｉ２２４０）とは、ポリアクリロニトリル系重合体の耐炎化反応の指標として用いられる。多孔質体の環化度は、０．５～５０であることが好ましい。該環化度は、１～２０であることがより好ましく、３～１５であることがさらに好ましい。
　該環化度は下記式（３）で定義されるようにニトリル基に対応する吸収ピーク値とナフチリジン環に対応する吸収ピーク値の比であり、大きいほどニトリル基が少なく、環化が進んでいることを示す。
　環化度＝Ｉ１６００／Ｉ２２４０・・・（３）
　Ｉ１６００：１６００ｃｍ－１の吸収ピーク値（ナフチリジン環に対応する）
　Ｉ２２４０：２２４０ｃｍ－１の吸収ピーク値（ニトリル基に対応する）
　環化度の測定は、以下のとおり行うことができる。まず、測定する膜を充分に乾燥させる。次に、多孔質体の表面に赤外線を照射して、反射光を検知することで、スペクトルを得る。より具体的な測定方法については実施例に記載されている。本書に記載の環化度は、実施例に記載の方法によって測定される値である。
　多孔質体が０．５以上の環化度を示す場合、ポリアクリロニトリル系重合体が充分に環化しており、その結果、分離膜は、溶剤に対して高い耐久性を示す。また、５０以下の環化度を有することで、分離膜は、適度な靭性を有することができる。
　多孔質体の親水化度は前記環化度と同様にＡＴＲ－ＩＲ法から求めることができる。親水化度（Ｉ３３５０／Ｉ１４５０）とは、耐炎ポリマーの親水化反応の指標として適用可能な値である。多孔質体の表面の親水化度は、０．５～５であることが好ましい。該親水化度は、０．７～３であることがより好ましい。
　該親水化度は下記式（４）で定義されるようにメチレン基に対応する吸収ピーク値と親水性基に対応する吸収ピーク値の比であり、大きいほど親水性基が多く、親水化が進んでいることを示す。親水性基に対応するピークとは、例えば－ＣＯＯＨの場合はＯ－Ｈ結合の伸縮振動に対応するピーク、－ＮＨ２の場合はＮ－Ｈ結合の伸縮振動に対応するピークである。
　親水化度＝Ｉ３３５０／Ｉ１４５０・・・（４）
　Ｉ３３５０：３３５０ｃｍ－１の吸収ピーク値（親水性基に対応する）
　Ｉ１４５０：１４５０ｃｍ－１の吸収ピーク値（メチレン基に対応する）
　多孔質体が０．５以上の親水化度を示す場合、十分な親水性が得られ、高い透水性および有機物質に対する付着抑制効果が得られる。また、親水化度が５を超えると、膜構造を損なう恐れがある。
　親水化度は多孔質体の表面と内部で異なる値となっていることが好ましい。具体的には多孔質体表面は親水化度が高く、内部は低いこと、すなわち、前記多孔質体の表面の親水化度（Ｉ３３５０／Ｉ１４５０）が、前記多孔質体の内部の親水化度（Ｉ３３５０／Ｉ１４５０）よりも高いことが好ましい。表面とは分離膜の厚み方向における端部である。
　２つの表面のうち、少なくとも片方がこの条件を満たせばよい。基材を持たない中空糸状の膜においては、多孔質体の内表面および外表面の両方が、この条件を満たしてもよいし、他方のみがこの条件を満たしてもよい。また、分離膜が基材と基材上に設けられた多孔質体とを備える場合、基材と接しない側の面が高い親水化度を示せばよい。基材と接する部分の親水化度が低いことで、多孔質体と基材との間の高い接着性を実現することができる。
　「内部」とは、多孔質体の表面を除いた部分を指す。また、特に、分離しようとする流体と直に接しない部分の親水化度が、多孔質体表面に比べ低い値となっていることが好ましい。多孔質体表面と内部で異なるとは、膜の厚み方向に連続的に変化していてもよいし、不連続に変化していてもよい。また、連続的に変化している場合の勾配は一定であってもよいし、箇所によって傾きが異なっていてもよい。
　表面が高い親水化度を有することで、多孔質体は、高い透水性と、有機物質に対する高い付着抑制効果を示す。また、低い親水化度を示す内部では、多孔質体を構成する耐炎ポリマーの性質に対して親水化が与える影響が少ないという利点を有する。具体的には、低い親水化度を示す部分は耐圧性が高い。
　表面と内部の親水化度が、本態様のようになっているか否かの判断は、多孔質体表面および膜断面の構造解析をすることにより判断することができる。膜断面の構造解析の方法としては、ＧＳＰ（精密斜め切削法）により多孔質体を切断して内部の断面が出るようにし、当該断面についてＡＴＲ－ＩＲ法によって親水化度を測定する方法等を挙げることができる。つまり、多孔質体の「内部」を「断面」と言い換えることもできる。
　多孔質体内部の親水化度を測定する別の手法としては、イオン銃によるエッチングが挙げられる。多孔質体表面にエッチング処理を行い、多孔質体内部を露出させることで、親水化度を測定することができる。イオン源は特に限定されないが、アルゴンガスクラスターを用いると試料の損傷を抑え、高精度に測定が可能である。
　多孔質体の表面の親水化度に対する内部の親水化度の比率は、０．９以下が好ましく、０．８以下がより好ましく、０．７以下であることが更に好ましい。
　多孔質体の厚みは、分離膜の強度に影響を与える。十分な機械的強度および充填密度を得るためには、３０～３００μｍの範囲内にあることが好ましく、より好ましくは５０～２５０μｍの範囲内である。低い親水化度を示す内部は、２０～２８０μｍの範囲内にあることが好ましく、より好ましくは５０～２５０μｍの範囲内である。
　なお、本書において、特に付記しない限り、各層および膜の厚みとは、平均値を意味する。ここで平均値とは相加平均値を表す。すなわち、各層および膜の厚みは、断面観察で厚み方向に直交する方向（膜の面方向）に２０μｍ間隔で測定した２０点の厚みの平均値を算出することで求められる。
　（２）基材
　分離膜は、多孔質体を支持する基材をさらに備えていてもよい。つまり、分離膜は、基材と、基材の片面の上に設けられた多孔質体とを備えていてもよい。分離膜が基材と多孔質体との複合物であることで、高圧下での使用にも耐えうる充分な耐久性が得られる。また後述の分離膜の作製は高温での処理工程を伴うが、基材を備えることで、膜収縮を抑制することができる。なお、分離膜が基材を含まない場合にも、延伸等により膜収縮を抑制することで、膜中の流路を確保することができる。
　分離膜を構成する基材としては、例えば、ポリエチレン、ポリプロピレン、ナイロン、塩化ビニルホモポリマーおよびコポリマー、ポリスチレン、ポリエチレンテレフタレートなどのポリエステル類、ポリビニリデンフルオライド、ポリテトラフルオロエチレン、ポリスルホン類、ポリエーテルスルホン類、ポリエーテルケトン類、ポリフェニレンオキシド、ポリフェニレンスルフィド、ガラス繊維、炭素繊維、グラファイト、アルミナおよび／またはシリカをベースとする無機基材等が挙げられる。中でも、耐酸、耐アルカリ、耐有機溶剤への安定性の観点から、ポリテトラフルオロエチレン、ポリフェニレンスルフィド、炭素繊維が好ましい。また、高温での処理工程時に膜収縮を抑制する目的で耐熱性に優れる上記基材を適用することが好ましい。
　本発明で用いられるポリテトラフルオロエチレン系樹脂とは、テトラフルオロエチレンホモポリマー、テトラフルオロエチレン－パーフルオロアルキルビニルエーテル共重合体、テトラフルオロエチレン－ヘキサフルオロプロピレン共重合体、テトラフルオロエチレン－エチレン共重合体などのテトラフルオロエチレンを主体とした共重合体単独あるいはそれらの混合物である。
　本発明で用いられるポリフェニレンスルフィド樹脂とは、日本国特許第２９２４２０２号明細書、日本国特許第２８１４５０５号明細書、日本国特公昭６３－３５４０６号公報、日本国特許第２７２２５７７号明細書などで代表されるように、ポリ－パラ（Ｐ）－フェニレンスルフィドを含む樹脂、好ましくは７０ｍｏｌ％以上含む樹脂である。７０ｍｏｌ％を下回ると耐熱性、寸法安定性、機械特性などの諸特性が低下する傾向にある。ポリ－メタ（ｍ）－フェニレンスルフィドポリマーや、アリール基、ビフェニル基、ターフェニル基、ビニレン基、カーボネート基などを有した他のモノマーを少量、例えば３０モル％未満の範囲で任意の形態で共重合・混合させたものであってもよい。
　炭素繊維とは、繊維状の炭素を意味し、繊維の耐久性の点から、原料が、アクリル繊維、ピッチ系繊維、レーヨン繊維、フェノール繊維であるものが好ましく、アクリル繊維、レーヨン繊維、フェノール繊維であるものがより好ましく、アクリル繊維が特に好ましい。
　炭素繊維からなる不織布は、アクリル繊維を耐炎化したアクリル耐炎繊維不織布を炭化することや、炭素繊維を不織布化することによって得られる。炭素繊維を乾式法で不織布化することは難しく、湿式法で不織布化した場合にも、炭素繊維を絡合させるのは難しく、炭素繊維を接着するバインダーが必要となる。従って、アクリル耐炎繊維不織布の炭化により得られる炭素繊維不織布が好ましい。
　基材の目付は、５０～１５０ｇ／ｍ２が好ましく、より好ましくは６０～１１０ｇ／ｍ２、さらに好ましくは７０～９５ｇ／ｍ２である。目付が大きいと、厚さが厚くなり、圧力をかけた際に寸法変化が大きくなる。また、モジュール化した際のサイズが大きくなるという問題が生じる。目付が低いと、基材の引張強さが低く、耐久性が不十分となる。
　基材の厚さは、１０～２５０μｍの範囲内にあることが好ましく、さらに好ましくは３０～１２０μｍの範囲内である。厚さが薄いと強度が低くなり、厚さが厚いと溶液の透過に用いた場合に抵抗が高くなる。
　前記基材に用いられる布帛には、強度、凹凸形成能、流体透過性の点で繊維状基材を用いることが好ましい。基材としては、長繊維不織布及び短繊維不織布のいずれも好ましく用いることができる。特に、長繊維不織布は基材に高分子重合体の溶液を流延した際の浸透性に優れ、多孔質体が剥離すること、さらには基材の毛羽立ち等により膜が不均一化すること、及びピンホール等の欠点が生じたりすることを抑制できる。また、基材が熱可塑性連続フィラメントより構成される長繊維不織布からなることにより、短繊維不織布を用いたときに起こる、毛羽立ちによって生じる高分子溶液流延時の不均一化や、膜欠点を抑制することができる。また、分離膜の連続製膜においては、製膜方向に対し張力がかけられることからも、基材にはより寸法安定性に優れる長繊維不織布を用いることが好ましい。
　長繊維不織布は、成形性、強度の点で、多孔質体とは反対側の表層における繊維が、多孔質体側の表層の繊維よりも縦配向であることが好ましい。そのような構造によれば、強度を保つことで膜破れ等を防ぐ高い効果が実現されるため好ましい。より具体的に、前記長繊維不織布の、多孔質体とは反対側の表層における繊維配向度は、０°～２５°であることが好ましく、また、多孔質体表層における繊維配向度との配向度差が１０°～９０°であることが好ましい。
　分離膜の製造工程やエレメントの製造工程においては加熱する工程が含まれるが、加熱により分離膜が収縮する現象が起きる。特に連続製膜において張力が付与されていない幅方向において顕著である。収縮することにより、寸法安定性等に問題が生じるため、基材としては熱寸法変化率が小さいものが望まれる。不織布において多孔質体とは反対側の表層における繊維配向度と多孔質体表層における繊維配向度との差が１０°～９０°であると、熱による幅方向の変化を抑制することもでき、好ましい。
　ここで、繊維配向度とは、分離膜を構成する不織布基材の繊維の向きを示す指標であり、連続製膜を行う際の製膜方向を０°とし、製膜方向と直角方向、すなわち不織布基材の幅方向を９０°としたときの、不織布基材を構成する繊維の平均の角度のことを言う。よって、繊維配向度が０°に近いほど縦配向であり、９０°に近いほど横配向であることを示す。
　繊維配向度は、不織布からランダムに小片サンプル１０個を採取し、該サンプルの表面を走査型電子顕微鏡で１００～１０００倍で撮影し、各サンプルから１０本ずつ、計１００本の繊維について、不織布の長手方向（縦方向、製膜方向）を０°とし、不織布の幅方向（横方向）を９０°としたときの角度を測定し、それらの平均値を、小数点以下第一位を四捨五入して繊維配向度として求める。
　（３）分離膜モジュール
　分離膜は、分離膜モジュールに適用可能である。分離膜モジュールは、分離膜の収容するケースと、有機溶剤を含む液状混合物を分離膜の一方の面に供給する供給部と、分離膜を透過した液をケース外に取り出す取出部と、を有する。分離膜モジュールは、液状混合物分離装置とも言い換えられる。
　分離膜モジュールは、分離膜の形態によって、平板型、スパイラル型、プリーツ型、管状型、中空糸型等に分けられるが、上述の分離膜は、いずれの形態にも適用可能である。
　（４）分離膜の製造方法
　上記分離膜の製造方法について具体的に説明する。
　本発明の分離膜の製造方法は、ポリアクリロニトリル系重合体を溶解したポリマー溶液を調製する工程、前記ポリマー溶液を基材の少なくとも一方の表面に製膜するか、或いは前記ポリマー溶液を中空糸用ノズルを用いて紡糸し、平膜または中空糸膜に賦型する工程、前記平膜または中空糸膜を加熱し耐炎ポリマーへと変換する工程、前記耐炎ポリマーを親水化処理する工程を含む。
　（４－１）ポリマー溶液調製工程
　ポリアクリロニトリル系重合体は、少なくともアクリロニトリルが９５ｍｏｌ％以上からなることが好ましい。ポリアクリロニトリル重合体には製膜性の向上または耐炎化促進の目的から、５ｍｏｌ％を超えない範囲で共重合成分を含んでもよい。共重合量は、好ましくは３ｍｏｌ％以下であり、より好ましくは１ｍｏｌ％以下であり、さらに好ましくは０．５ｍｏｌ％以下である。
　上記の共重合成分の具体例としては、例えば、アクリル酸、メタクリル酸、イタコン酸、クロトン酸、シトラコン酸、エタクリル酸、マレイン酸、メサコン酸、アクリルアミドおよびメタクリルアミド等が挙げられる。湿熱下融点Ｔｍの低下を防止するという目的からは、耐炎化促進効果の高いモノマーを少量用いることが好ましく、アミド基よりもカルボキシル基を有する耐炎化促進成分が好ましく用いられる。
　また、耐炎化促進成分に含有されるアミド基とカルボキシル基の数は、１つであるよりも２つ以上であることが好ましく、その観点からは、共重合成分である耐炎化促進成分としては、アクリル酸、メタクリル酸、イタコン酸、クロトン酸、シトラコン酸、エタクリル酸、マレイン酸およびメサコン酸が好ましく、イタコン酸、マレイン酸およびメサコン酸がより好ましく、中でも、イタコン酸が最も好ましく用いられる。
　前駆体ポリマー中に含まれるアミド基やカルボキシル基は耐炎化反応の反応促進に用いられ、それぞれイミド誘導体、エステル基へと変換されるため、耐炎化処理後はほとんど残存していない。そのため、本発明の耐炎ポリマー中に親水性基を有する構成とするためには、別工程で親水性基を付与する必要がある。
　本発明で用いられる前駆体ポリマーは、溶液重合、懸濁重合および乳化重合など公知の重合方式により得ることができるが、溶液重合を用いることが好ましい。溶液重合は、重合開始から終了まで、また、製膜原液となり製膜に供する段階まで、ポリアクリロニトリル系重合体を単離する必要がなく、ポリマー溶液の状態における溶媒中のポリアクリロニトリル系重合体分子鎖の絡み合い状態が均一となることから、他の重合方法に比べて好ましい。
　ポリアクリロニトリル系重合体の分子量は、製膜に適した粘度を有する分子量とすればよいが、ポリアクリロニトリル系重合体の重量平均分子量（Ｍｗ）は、１０００～１００００００であることが好ましい。重量平均分子量が１０００より低い場合、耐炎化にかかる時間は短縮できるが、耐炎ポリマー間の水素結合などの分子間相互作用が弱くなるために、分離膜に十分な強度を持たせることが困難となる。一方、重量平均分子量が１００００００を超えると、耐炎化にかかる時間が長くなるために生産コストが高くなると共に、耐炎ポリマー間の疎水結合などによる分子相互作用が強くなりすぎるために、ポリマー溶液調製時にゲル化し、ポリマー溶液の流動性を得にくくなることがある。ポリアクリロニトリル系重合体の重量平均分子量は、より好ましくは１００００～７０００００であり、さらに好ましくは２００００～５０００００である。ポリアクリロニトリル系重合体の重量平均分子量は、ＧＰＣ（ゲルパーミエーションクロマトグラフィー）により測定される。
　ポリアクリロニトリル系重合体溶液を調製する工程において、好ましいポリアクリロニトリル系重合体濃度は１０～２１重量％であり、より好ましくは１１～１８重量％であり、さらに好ましくは１２～１６重量％である。
　重合体濃度が１０重量％以上であることで、高い耐圧性および耐久性を有する多孔質体を得ることができる。また、重合体濃度が高いほど、多孔質体の耐圧性および耐久性は高くなる。また、ポリアクリロニトリル系重合体が２１重量％以下であることで、製膜原液の粘度が適切な範囲に抑えられるので、製膜が容易であるという利点がある。この重合体濃度は、ポリアクリロニトリル系重合体に対する溶媒の割合により調整することができる。
　ポリアクリロニトリル系重合体溶液において、溶媒は、ポリアクリロニトリル系重合体を溶解できるものであれば特に限定されない。溶媒として、例えば、ジメチルスルホキシド、ジメチルホルムアミドおよびジメチルアセトアミドなどが挙げられる。中でも、溶解性の観点から、ジメチルスルホキシドが好ましく用いられる。ポリアクリロニトリル系重合体の重合に溶液重合を用いる場合、重合に用いられる溶媒と製膜に用いられる溶媒とが同じ溶媒であれば、得られたポリアクリロニトリル系重合体を分離し再溶解する工程が不要となる。
　上記ポリアクリロニトリル系重合体溶液は、多孔質体の孔径、空孔率、親水性、弾性率などを調節するための添加剤を含有してもよい。孔径および空孔率を調節するための添加剤としては、水、アルコール類、ポリエチレングリコール、ポリビニルピロリドン、ポリビニルアルコール、ポリアクリル酸等の水溶性高分子またはその塩、さらに塩化リチウム、塩化ナトリウム、塩化カルシウム、硝酸リチウム等の無機塩、ホルムアルデヒド、ホルムアミド等が例示されるが、これらに限定されるものではない。親水性や弾性率を調節するための添加剤としては、種々の界面活性剤が挙げられる。
　（４－２）賦型工程
　重合体溶液から平膜または中空糸膜を形成する工程は、ポリアクリロニトリル系重合体を基板または基材上に塗布、または中空糸用ノズルから押し出す工程、ポリアクリロニトリル系重合体の良溶媒と比較して前記重合体の溶解度が小さい非溶媒に浸漬させて前記重合体を凝固させ、三次元網目構造を有する多孔構造を形成させる工程、および洗浄工程を備える。
　ポリアクリロニトリル系重合体溶液製膜時の重合体溶液の温度は、通常２０～６０℃の範囲内で塗布するとよい。この範囲内であれば、重合体が析出することなく固化することができる。なお、重合体溶液の好ましい温度範囲は、用いる重合体溶液の粘度などによって適宜調製すればよい。
　膜形態が平膜の場合には、膜形成工程時にポリアクリロニトリル系重合体溶液を基材上に塗布することが好ましい。重合体溶液の基材への含浸を制御するためには、基材への重合体溶液の塗布後、非溶媒に浸漬させるまでの時間を制御するか、または重合体溶液の温度または濃度を制御することにより粘度を調整すればよい。また、塗布してから非溶媒に浸漬させるまでの時間および溶液の粘度の両方を調整してもよい。
　ポリアクリロニトリル系重合体の非溶媒としては、例えば水、ヘキサン、ペンタン、ベンゼン、トルエン、メタノール、エタノール、トリクロルエチレン、エチレングリコール、ジエチレングリコール、トリエチレングリコール、プロピレングリコール、ブチレングリコール、ペンタンジオール、ヘキサンジオール、低分子量のポリエチレングリコール等の脂肪族炭化水素、芳香族炭化水素、脂肪族アルコール、またはこれらの混合溶媒などが挙げられる。
　非溶媒からなる凝固浴としては、上記非溶媒の中でも安全性や製造コストの観点から通常水が使われるが、重合体を溶解しないものであればよい。
　また、凝固浴の温度は、－２０℃～１００℃が好ましい。さらに好ましくは２０～４０℃である。凝固浴の温度が１００℃以下であることで、熱運動によって生じる凝固浴面の振動を小さく抑えることができるので、高い平滑性を有する膜を得ることができる。また、凝固浴の温度が２０℃以上であることで、凝固速度を大きくすることができる。
　次に、このような好ましい条件下で得られた多孔質体を、膜中に残存する製膜溶媒を除去するために水洗浄を行う。洗浄時の水の温度は５０～１００℃が好ましく、さらに好ましくは６０～９５℃である。水の温度が１００℃以下であることで、多孔質体の収縮度を小さく抑えることができるので、透水性の低下を抑制できる。また、水の温度が５０℃以上であることで、高い洗浄効果が得られるので、製膜溶媒を多孔質体中から充分に除くことができる。その結果、熱処理の工程での細孔の変形およびつぶれを抑制できる。また、水洗時に、膜を延伸してもよい。
　中空糸膜については、加圧スチーム中において、好ましくは長さが３倍以上になるように、より好ましくは長さが４倍以上になるように、更に好ましくは長さが５倍以上になるように延伸する、スチーム延伸を行うことが好ましい。
　水洗工程およびスチーム延伸工程の全体にわたる延伸倍率（トータル延伸倍率）は、得られる中空糸膜の力学物性を高める目的から、８～１５倍であることが好ましい。トータル延伸倍率は、より好ましくは１０～１４．５倍であり、更に好ましくは１１～１４倍である。トータル延伸倍率が８倍以上であることで、得られる中空糸膜用ポリアクリロニトリル系重合体の配向度が適切に調整され、続く中空糸膜を製造するための焼成工程において、高い延伸性を得ることができる。また、トータル延伸倍率を１５倍以下とすることで、延伸中における糸切れを抑制できるので、中空糸膜用ポリアクリロニトリル系重合体および中空糸膜の品質を保つことができる。
　（４－３）耐炎化工程
　このようにして得た多孔質体に対して、次に熱処理による耐炎化を行う。
　耐炎化の温度は２００℃以上であり、好ましくは２１０℃以上であり、さらに好ましくは２２０℃以上である。耐炎化温度が２００℃以上であることで、比較的短時間で、耐炎化を完了させることができる。つまり、２００℃以上で耐炎化処理することにより、比較的短時間で、高い耐久性を有する多孔質体を得ることができ、その結果、高耐久膜として要求される特性を満足する分離膜を得ることができる。
　耐炎化温度の上限は、耐炎化炉で熱処理される前駆体の熱重量分析測定より得られる重量減少開始温度に対して、（重量減少開始温度－２０℃）以下の温度が好ましい。耐炎化温度は、より好ましくは、（重量減少開始温度－２５℃）以下であり、さらに好ましくは（重量減少開始温度－３０℃）以下である。
　耐炎化温度が（重量減少開始温度－２０℃）以下の場合は、揮発成分の多量生成によるボイドの発生、または三次元網目構造の傷みによる欠陥の生成が起きにくいので、高強度な多孔質体を得ることができる。
　上述の前駆体とは、耐炎化炉が１炉である場合は、原料ポリアクリロニトリル系重合体のことであり、耐炎化炉が複数炉あるいは複数の温度の異なる領域で構成される場合は、その直前の炉または領域で耐炎化された耐炎化途中の多孔質体－基材の複合物から基材を剥離して得られる膜のことである。
　温度の異なる領域とは、膜の進行方向に対して平行に炉内が分割されて、段を形成している場合に、それぞれの段が異なる温度となっているときの各段や、温度の異なるヒーターが膜の進行方向に対して垂直方向に並べられている場合の、それぞれのヒーターによって熱せられる部分を示す。
　熱処理は、酸化性ガス雰囲気下で行われることによって、より短時間で完了することができる。かかる酸化性ガス雰囲気として、空気や、酸素濃度を２０％以上に高めた窒素と酸素の混合ガス、さらに少量のＮＯｘガスを添加した雰囲気ガスなどが例示される。このなかでも安全性や製造コストの観点から空気が好ましく用いられる。
　熱処理の時間は、処理温度に応じて適宜選択することができるが、１～５００分が望ましい。１分以上であることで、表層と内部の構造差が抑制できるので、耐久性にむらが生じにくいという効果が得られる。また熱処理時間が５００分以下であることで、表面付近の酸化を適度に抑制できるので、物理的強度を維持することができる。耐炎化処理の時間は、５０～１５０分であることがより好ましく、８０～１２０分であることがさらに好ましい。この熱処理時間とは、分離膜が耐炎化炉内に滞留している全時間をいう。
　（４－４）親水化処理工程
　このようにして得られた耐炎ポリマーからなる多孔質体に対し、次いで親水化処理を行う。親水化処理とは耐炎ポリマーに親水性基を付与する工程を示す。
　親水化処理工程を耐炎化処理後に行うことで多孔質体の表面の親水化度を高めることができ、本発明の分離膜に特に好ましい形態とすることができる。親水化処理は、親水化に関わる試薬を含む処理溶液に耐炎化処理後の多孔質体を浸漬するか、処理溶液を耐炎化処理後の多孔質体に塗布することによって行うことができる。よって、多孔質体の表面、および表面から処理溶液が染みこむ程度の深さまでは、親水化される。なお、このように処理溶液が多孔質体の一部にまで染みこんでも、完成した膜において、多孔質体の表面で測定される親水化度は、その断面、すなわち多孔質体の内部で測定される親水化度よりも高くなる。
　親水性基の付与方法は特に限定されないが、親水性基を有する化合物を多孔質体に物理吸着させる方法や水素結合や分子間力によって固定する方法、耐炎ポリマーの有する官能基を用いて付加、縮合等により親水性基を有する化合物を化学結合させる方法、耐炎ポリマーの有する官能基を直接親水性基へと変換する方法等が挙げられる。この中でも耐炎ポリマーの有する官能基を直接親水性基へと変化する方法を好適に用いることができる。このような方法によれば親水性基が耐炎ポリマーと共有結合で繋がっているため、運転時の親水性化合物の脱離といった懸念がなく、透水性を向上させることができる。また、残存ニトリル基を消費する（ニトリル基を他の官能基に変換する）ことでさらに耐熱性を向上させることができる。
　耐炎ポリマーの有する官能基のうちニトリル基を変換する方法が変換反応の反応性、および官能基量の点で好ましく、ニトリル基を変換する方法としては酸またはアルカリによる加水分解、還元剤による還元を好適に用いることができる。ニトリル基は加水分解によりアミドを生成し、続く加水分解にてカルボン酸を生成する。ヒドリド還元または水素添加により１級アミンを生成する。
　酸の種類については特に限定されないが、塩酸、臭酸、硫酸、硝酸、トリフルオロ酢酸、トリクロロ酢酸等を用いることができる。ｐＨは２以下が好ましく、１以下がより好ましい。
　アルカリの種類についても特に限定はされないが、水酸化ナトリウム、水酸化カリウム、水酸化リチウム等のアルカリ金属の水酸化物や、水酸化カルシウム、水酸化マグネシウム、水酸化バリウム等のアルカリ土類金属の水酸化物を好適に用いることができる。ｐＨは１２以上が好ましく、ｐＨ１３以上がより好ましい。
　加水分解反応に用いる溶媒は酸、アルカリいずれを用いる場合も水を含んでいれば特に限定されないが、反応効率、製造コストの観点から水溶液が好ましく用いられる。反応後水で洗浄することで目的の分離膜が得られる。
　還元剤としては金属水素化物を好適に用いることができる。金属水素化物の種類については特に限定されないが、水素化アルミニウムリチウム、水素化ビス（２－メトキシエトキシ）アルミニウムナトリウム等のアルミニウムヒドリド錯体を好適に用いることができる。他の金属水素化物として水素化ホウ素ナトリウム等のホウ素の水素化物は還元力が低く、ニトリルの変換には不向きである（ただし水素化ホウ素ニッケルは除く）。反応に用いる溶媒は特に限定されないが、アルミニウムヒドリド錯体を用いる場合、反応性、溶解性の観点からテトラヒドロフラン、ジエチルエーテル等のエーテル類を好適に用いることができる。反応後に水、水酸化ナトリウム水溶液、水を滴下して反応を止め、水で洗浄することで不要な副生成物を除去でき、目的の分離膜が得られる。
　以下に実施例によって本発明をさらに詳細に説明するが、本発明はこれらの実施例によりなんら限定されるものではない。
　合成例、比較例、実施例における分離膜の各種特性は、以下の手法により求めた。
　（環化度および親水化度）
　ＡＴＲ－ＩＲ法により環化度および親水化度を測定した。まず、試料を５０℃で２４時間真空乾燥させて、十分に水分を除去した。その後、Ｎｉｃｏｌｅｔ（株）製Ａｖａｔａｒ３６０　ＦＴ－ＩＲ測定機を用い、全反射測定用のアクセサリーとして同社製の一回反射型水平状ＡＴＲ測定装置（ＯＭＮＩ－Ｓａｍｐｌｅｒ）およびゲルマニウム製のＡＴＲクリスタルを用いて、多孔質体表面に赤外線を照射することで、スペクトルを得た。測定条件として、分解能を４ｃｍ－１に設定し、スキャン回数を２５６回に設定した。また、こうして得られたスペクトルについて、オートベースライン補正を行った。
　多孔質体内部の親水化度の測定は、斜め切削機を用いて傾斜角５°で切削して多孔質体の断面を出し、表面から３０μｍの位置で測定を行った。
　こうして、ニトリル基とナフチリジン環に対応する吸収ピーク値、およびメチレン基と親水性基に対応する吸収ピーク値を測定し、環化度および親水化度を上記式（３）および（４）から算出した。
　（透水性）
　透水性は、分離膜に蒸留水を操作圧力１．０ＭＰａ、温度２５℃の条件下で供給し、３０分経過後から１０分あたりの透過水量を測定し、透過流束を算出した。
　（耐溶剤性）
　分離膜をＮ，Ｎ－ジメチルホルムアミドに一晩浸漬する前後の透水性を測定し、その差が、１０％未満場合に耐溶剤性が良い「○」、１０％以上の場合に耐溶剤性が悪い「×」とした。
　（平均孔径）
　多孔質体表面上に白金－パラジウムを薄くコーティングして、１５ｋＶの加速電圧で日立製Ｓ－９００型電子顕微鏡によって倍率６０，０００倍の画像を撮影した。画像解析ソフトウェア（ＡＴＩ－ｉｍａｇｅ）を用いて画像の２値化を行い、２値化した画像を球形近似することによって平均細孔径を求めた。
　（比較例１）
　アクリロニトリルモノマーとアクリル酸のモル比がそれぞれ９９．５ｍｏｌ％、０．５ｍｏｌ％となるように調整し、ジメチルスルホキシドを溶媒とし、２，２’－アゾビスイソブチロニトリルを重合開始剤として用い、窒素雰囲気下で溶液重合法により重合を行い、重量平均分子量２５００００のアクリロニトリル－アクリル酸共重合体溶液を得た。
　基材としてポリフェニレンスルフィドからなる不織布上に、前記アクリロニトリル－アクリル酸共重合体溶液１５．０％を４０℃でキャストした後、ただちに４０℃の純水中に５分間浸漬することによって凝固させ、９５℃の熱水に２分間浸漬してジメチルスルホキシドを洗い出し、多孔質膜を得た。
　（比較例２）
　比較例１で得た多孔質膜を固定し、５０℃のオーブンで２４時間乾燥させた後に、空気雰囲気下、２３０℃の耐炎化炉で耐炎化処理を３時間行い、多孔質膜を得た。
　（実施例１）
　比較例２で得た多孔質膜を４％水酸化ナトリウム水溶液、２５℃の水溶液中に４時間浸漬し、純水で洗浄して多孔質膜を得た。
　（実施例２）
　水酸化ナトリウムの浸漬時間を２４時間とした以外は実施例１と同様にして多孔質膜を得た。
　（実施例３）
　比較例２で得た多孔質膜を水素化アルミニウムリチウム０．０２ｍｏｌ／Ｌ、２５℃のジエチルエーテル中で１時間反応させ、純水、１５％水酸化ナトリウム水溶液、純水の順に滴下して反応を止め、純水で洗浄して多孔質膜を得た。
　（実施例４）
　比較例２で得た多孔質膜を８０℃の２－アミノエタノール中に３時間浸漬し、純水で洗浄して多孔質膜を得た。
Figure JPOXMLDOC01-appb-T000003
　本発明を詳細にまた特定の実施態様を参照して説明したが、本発明の精神と範囲を逸脱することなく様々な変更や修正を加えることができることは当業者にとって明らかである。本出願は、２０１５年２月２７日出願の日本特許出願（特願２０１５－３８１２３）に基づくものであり、その内容はここに参照として取り込まれる。
　本発明の耐溶剤性分離膜は、特に、有機溶剤を含む液状混合物の選択分離に好適に用いることができる。

Claims (9)

  1. 　ポリアクリロニトリル系耐炎ポリマーを含有する多孔質体を備える耐溶剤性分離膜であって、
    　前記ポリアクリロニトリル系耐炎ポリマーは親水性基を有する耐溶剤性分離膜。
  2. 　前記親水性基がイオン性官能基である、請求項１に記載の耐溶剤性分離膜。
  3. 　前記親水性基が－ＣＯＯＨ及び－ＮＨ２のうち少なくともいずれか１つを含む、請求項１または２に記載の耐溶剤性分離膜。
  4. 　前記多孔質体の表面の全反射赤外吸収スペクトルから計算される親水化度（Ｉ３３５０／Ｉ１４５０）が０．５～５である、請求項１～３のいずれか１項に記載の耐溶剤性分離膜。
  5. 　前記多孔質体の表面の親水化度（Ｉ３３５０／Ｉ１４５０）が、前記多孔質体の内部の親水化度（Ｉ３３５０／Ｉ１４５０）よりも高い、請求項１～４のいずれか１項に記載の耐溶剤性分離膜。
  6. 　前記多孔質体の表面の全反射赤外吸収スペクトルから計算される環化度（Ｉ１６００／Ｉ２２４０）が０．５～５０である、請求項１～５のいずれか１項に記載の耐溶剤性分離膜。
  7. 　多孔質体を備える耐溶剤性分離膜の製造方法であって、
    　ポリアクリロニトリル系重合体を溶解したポリマー溶液を調製する工程、
    　前記ポリマー溶液を基材の少なくとも一方の表面に製膜するか、或いは前記ポリマー溶液を中空糸用ノズルを用いて紡糸し、平膜または中空糸膜に賦型する工程、
    　前記平膜または中空糸膜を加熱し耐炎ポリマーへと変換する工程、
    　前記耐炎ポリマーを親水化処理する工程を含む、
    耐溶剤性分離膜の製造方法。
  8. 　前記親水化処理に酸またはアルカリを用いる、請求項７に記載の耐溶剤性分離膜の製造方法。
  9. 　前記親水化処理に還元剤を用いる、請求項７に記載の耐溶剤性分離膜の製造方法。
PCT/JP2016/055887 2015-02-27 2016-02-26 耐溶剤性分離膜およびその製造方法 Ceased WO2016136961A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2016519398A JPWO2016136961A1 (ja) 2015-02-27 2016-02-26 耐溶剤性分離膜およびその製造方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015038123 2015-02-27
JP2015-038123 2015-02-27

Publications (1)

Publication Number Publication Date
WO2016136961A1 true WO2016136961A1 (ja) 2016-09-01

Family

ID=56788735

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/055887 Ceased WO2016136961A1 (ja) 2015-02-27 2016-02-26 耐溶剤性分離膜およびその製造方法

Country Status (2)

Country Link
JP (1) JPWO2016136961A1 (ja)
WO (1) WO2016136961A1 (ja)

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS58210804A (ja) * 1982-05-31 1983-12-08 Sumitomo Chem Co Ltd 改良された半透膜の製造方法
JPH02221404A (ja) * 1989-02-21 1990-09-04 Mitsubishi Rayon Co Ltd 多孔質中空繊維及びその製法
WO2016021731A1 (ja) * 2014-08-08 2016-02-11 東レ株式会社 耐溶剤性分離膜

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS58210804A (ja) * 1982-05-31 1983-12-08 Sumitomo Chem Co Ltd 改良された半透膜の製造方法
JPH02221404A (ja) * 1989-02-21 1990-09-04 Mitsubishi Rayon Co Ltd 多孔質中空繊維及びその製法
WO2016021731A1 (ja) * 2014-08-08 2016-02-11 東レ株式会社 耐溶剤性分離膜

Also Published As

Publication number Publication date
JPWO2016136961A1 (ja) 2017-12-07

Similar Documents

Publication Publication Date Title
JP6623758B2 (ja) 耐溶剤性分離膜
Zang et al. A core–shell fiber-constructed pH-responsive nanofibrous hydrogel membrane for efficient oil/water separation
JP6402627B2 (ja) 複合半透膜
KR101425373B1 (ko) 실리콘 고분자 비대칭 복합막 및 이의 제조방법
Kao et al. Using coaxial electrospinning to fabricate core/shell-structured polyacrylonitrile–polybenzoxazine fibers as nonfouling membranes
US12030015B2 (en) Crosslinked polymer membranes and methods of their production
Matveev et al. Effect of draw ratio on the morphology of polysulfone hollow fiber membranes
Ray et al. Uniform hydrophobic electrospun nanofibrous layer composed of polysulfone and sodium dodecyl sulfate for improved desalination performance
Liu et al. Fabricating PES/SPSF membrane via reverse thermally induced phase separation (RTIPS) process to enhance permeability and hydrophilicity
CN108472600A (zh) 复合半透膜
JP2016047521A (ja) 耐溶剤性分離膜およびその製造方法
KR101415046B1 (ko) 내열성 및 수투과도가 향상된 메타 아라미드 중공사 및 그 제조 방법
KR102101026B1 (ko) 균일한 코팅층을 갖는 브레이드 보강 분리막의 제조방법
Hosseini et al. Enhancing antifouling and separation characteristics of carbon nanofiber embedded poly ether sulfone nanofiltration membrane
JP2014144441A (ja) 複合半透膜
WO2016136961A1 (ja) 耐溶剤性分離膜およびその製造方法
CN111298666B (zh) 一种含有取向性碳纳米管的中空纤维正渗透复合膜及其制备方法
JP2012066181A (ja) 複合逆浸透膜及びその製造方法
Ugur et al. Highly thermally resistant, hydrophobic poly (vinyl alcohol)–silica hybrid nanofibers
JP2016036776A (ja) 耐溶剤性分離膜
WO2016104797A1 (ja) 耐溶剤性分離膜及び耐溶剤性分離膜の製造方法
You et al. Study on poly (tetrafluoroethylene-co-hexafluoropropylene) hollow fiber membranes with surface modification by a chemical vapor deposition method
KR20130011987A (ko) 분리막, 이의 제조 방법 및 분리막을 포함하는 수처리 장치
JP2014240041A (ja) 中空糸膜及びその製造方法
CN112516818A (zh) 一种pvdf/sma复合膜及其制备方法和应用

Legal Events

Date Code Title Description
ENP Entry into the national phase

Ref document number: 2016519398

Country of ref document: JP

Kind code of ref document: A

121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16755705

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 16755705

Country of ref document: EP

Kind code of ref document: A1
