WO2016132725A1 - 重合体およびポジ型レジスト組成物 - Google Patents

重合体およびポジ型レジスト組成物 Download PDF

Info

Publication number
WO2016132725A1
WO2016132725A1 PCT/JP2016/000770 JP2016000770W WO2016132725A1 WO 2016132725 A1 WO2016132725 A1 WO 2016132725A1 JP 2016000770 W JP2016000770 W JP 2016000770W WO 2016132725 A1 WO2016132725 A1 WO 2016132725A1
Authority
WO
WIPO (PCT)
Prior art keywords
molecular weight
polymer
less
positive resist
proportion
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/000770
Other languages
English (en)
French (fr)
Inventor
学 星野
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Zeon Corp
Original Assignee
Zeon Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Zeon Corp filed Critical Zeon Corp
Priority to JP2017500512A priority Critical patent/JP6680290B2/ja
Priority to CN201680009428.XA priority patent/CN107207665A/zh
Priority to US15/549,764 priority patent/US10241405B2/en
Priority to KR1020177022343A priority patent/KR20170120591A/ko
Publication of WO2016132725A1 publication Critical patent/WO2016132725A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/039—Macromolecular compounds which are photodegradable, e.g. positive electron resists
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F212/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring
    • C08F212/02—Monomers containing only one unsaturated aliphatic radical
    • C08F212/04—Monomers containing only one unsaturated aliphatic radical containing one ring
    • C08F212/06—Hydrocarbons
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F212/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring
    • C08F212/02—Monomers containing only one unsaturated aliphatic radical
    • C08F212/04—Monomers containing only one unsaturated aliphatic radical containing one ring
    • C08F212/06—Hydrocarbons
    • C08F212/08—Styrene
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F212/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring
    • C08F212/02—Monomers containing only one unsaturated aliphatic radical
    • C08F212/04—Monomers containing only one unsaturated aliphatic radical containing one ring
    • C08F212/06—Hydrocarbons
    • C08F212/12—Monomers containing a branched unsaturated aliphatic radical or a ring substituted by an alkyl radical
    • C—CHEMISTRY; METALLURGY
    • C09—DYES; PAINTS; POLISHES; NATURAL RESINS; ADHESIVES; COMPOSITIONS NOT OTHERWISE PROVIDED FOR; APPLICATIONS OF MATERIALS NOT OTHERWISE PROVIDED FOR
    • C09D—COATING COMPOSITIONS, e.g. PAINTS, VARNISHES OR LACQUERS; FILLING PASTES; CHEMICAL PAINT OR INK REMOVERS; INKS; CORRECTING FLUIDS; WOODSTAINS; PASTES OR SOLIDS FOR COLOURING OR PRINTING; USE OF MATERIALS THEREFOR
    • C09D125/00—Coating compositions based on homopolymers or copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and at least one being terminated by an aromatic carbocyclic ring; Coating compositions based on derivatives of such polymers
    • C09D125/02—Homopolymers or copolymers of hydrocarbons
    • C09D125/04—Homopolymers or copolymers of styrene
    • C09D125/08—Copolymers of styrene
    • C09D125/14—Copolymers of styrene with unsaturated esters
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F220/00—Copolymers of compounds having one or more unsaturated aliphatic radicals, each having only one carbon-to-carbon double bond, and only one being terminated by only one carboxyl radical or a salt, anhydride ester, amide, imide or nitrile thereof
    • C08F220/02—Monocarboxylic acids having less than ten carbon atoms; Derivatives thereof
    • C08F220/10—Esters
    • C08F220/22—Esters containing halogen
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2500/00—Characteristics or properties of obtained polyolefins; Use thereof
    • C08F2500/01—High molecular weight, e.g. >800,000 Da.
    • C—CHEMISTRY; METALLURGY
    • C08—ORGANIC MACROMOLECULAR COMPOUNDS; THEIR PREPARATION OR CHEMICAL WORKING-UP; COMPOSITIONS BASED THEREON
    • C08F—MACROMOLECULAR COMPOUNDS OBTAINED BY REACTIONS ONLY INVOLVING CARBON-TO-CARBON UNSATURATED BONDS
    • C08F2500/00—Characteristics or properties of obtained polyolefins; Use thereof
    • C08F2500/03—Narrow molecular weight distribution, i.e. Mw/Mn < 3

Definitions

  • the present invention relates to a polymer and a positive resist composition, and particularly to a polymer that can be suitably used as a positive resist and a positive resist composition containing the polymer.
  • ionizing radiation such as an electron beam and short wavelength light such as ultraviolet rays (hereinafter, ionizing radiation and short wavelength light may be collectively referred to as “ionizing radiation or the like”).
  • ionizing radiation and short wavelength light may be collectively referred to as “ionizing radiation or the like”.
  • a polymer whose main chain is cleaved by irradiation and has increased solubility in a developing solution is used as a main chain-cutting positive resist.
  • Patent Document 1 discloses ⁇ -methylstyrene / ⁇ -methyl chloroacrylate containing ⁇ -methylstyrene units and ⁇ -methyl chloroacrylate units as high-sensitivity main-chain-breaking positive resists.
  • a positive resist made of a copolymer is disclosed.
  • the main chain is cut by irradiation with ionizing radiation, etc., and the part that is dissolved in the developer is left undissolved.
  • the resist is required to increase the efficiency at the time of forming a pattern and to improve the resolution by making the pattern finer. More specifically, from the viewpoint of increasing the efficiency when a pattern is formed by irradiating the resist with ionizing radiation or the like, the resist has higher solubility in the developer due to the main chain being cut at a lower dose. Is required (to increase sensitivity).
  • the resist has a reduced film reduction rate (a reduction rate at a low dose) with a low dose of ionizing radiation or the like. Suppress the collapse of the top of the resist part that should be left undissolved, and the magnitude of the slope of the sensitivity curve indicating the relationship between the common logarithm of the dose of ionizing radiation and the remaining film thickness of the resist after development
  • the ⁇ value representing the value is increased, and if the irradiation amount of ionizing radiation or the like does not reach a specific amount, it does not dissolve in the developer, and when the specific amount is reached, the main chain is quickly cut and dissolved in the developer. It is required to have.
  • the positive resist made of ⁇ -methylstyrene / ⁇ -methyl chloroacrylate copolymer described in Patent Document 1 does not have sufficient ⁇ value and high sensitivity, and the irradiation dose of ionizing radiation is small. There was a problem that the film was excessively reduced in the state. Therefore, the positive resist made of ⁇ -methylstyrene / ⁇ -methyl chloroacrylate copolymer described in Patent Document 1 has a well-balanced balance between an improvement in ⁇ value and sensitivity, and a reduction in film reduction rate at a low dose. There was room for improvement in terms of achieving.
  • an object of the present invention is to provide a polymer that can be used favorably as a positive resist having a low film reduction rate at a low irradiation dose and having a high ⁇ value and high sensitivity.
  • Another object of the present invention is to provide a positive resist composition capable of efficiently forming a high resolution pattern.
  • the present inventor has intensively studied to achieve the above object. Then, the present inventor has found that ⁇ -methylstyrene / ⁇ -chloroacrylic acid having a predetermined molecular weight distribution and a ratio of a component having a molecular weight of less than 6000 and a ratio of a component having a molecular weight of more than 80000 are not more than a predetermined value.
  • the present inventors have found that an acid methyl copolymer can be used favorably as a positive resist having a low film reduction rate at a low irradiation dose and having a high ⁇ value and high sensitivity.
  • the present invention aims to advantageously solve the above-mentioned problems, and the polymer of the present invention contains ⁇ -methylstyrene units and ⁇ -methyl chloroacrylate units, and has a molecular weight distribution.
  • (Mw / Mn) is less than 1.48, the proportion of components having a molecular weight of less than 6000 is 0.5% or less, and the proportion of components having a molecular weight of more than 80000 is 6.0% or less.
  • the molecular weight distribution (Mw / Mn) is less than 1.48, the proportion of components having a molecular weight of less than 6000 is 0.5% or less, and the proportion of components having a molecular weight of more than 80000 is 6.0% or less.
  • ⁇ -Methylstyrene / ⁇ -Chloroacrylic acid methyl copolymer has high ⁇ value and sensitivity when used as a positive resist, and has a low film reduction rate at low doses, so it can be used well as a positive resist. can do.
  • “molecular weight distribution (Mw / Mn)” refers to the ratio of the weight average molecular weight (Mw) to the number average molecular weight (Mn).
  • number average molecular weight (Mn)” and “weight average molecular weight (Mw)” can be measured using gel permeation chromatography.
  • the proportion of components having a molecular weight of less than 10,000 is preferably 0.8% or less. If the proportion of the component having a molecular weight of less than 10,000 is 0.8% or less, the ⁇ value can be further increased while ensuring a sufficiently low film reduction rate at a low dose when used as a positive resist. It is.
  • the polymer of the present invention preferably has a weight average molecular weight (Mw) of 30000 or more. This is because if the weight average molecular weight (Mw) is 30000 or more, the ⁇ value can be further increased while ensuring a sufficiently low film reduction rate at a low irradiation amount when used as a positive resist.
  • the polymer of the present invention preferably has a ratio of components having a molecular weight of more than 100,000 of 0.5% or more. If the proportion of the component having a molecular weight exceeding 100,000 is 0.5% or more, the ⁇ value can be further increased while ensuring a sufficiently low film reduction rate at a low dose when used as a positive resist. It is.
  • the present invention aims to advantageously solve the above-mentioned problems, and the positive resist composition of the present invention is characterized by containing any of the above-mentioned polymers and a solvent. If the polymer described above is contained as a positive resist, a high resolution pattern can be efficiently formed.
  • the polymer of the present invention it is possible to provide a positive resist having a low film reduction rate at a low irradiation dose and high ⁇ value and sensitivity. Moreover, according to the positive resist composition of the present invention, a high resolution pattern can be efficiently formed.
  • the polymer of the present invention can be used favorably as a main chain-cutting positive resist in which the main chain is cut by irradiation with ionizing radiation such as an electron beam or light having a short wavelength such as ultraviolet light to reduce the molecular weight. can do.
  • the positive resist composition of the present invention contains the polymer of the present invention as a positive resist.
  • the polymer of the present invention is an ⁇ -methylstyrene / ⁇ -chloromethyl acrylate copolymer containing ⁇ -methylstyrene units and methyl ⁇ -chloroacrylate units, and has a molecular weight distribution (Mw / Mn).
  • Mw / Mn molecular weight distribution
  • the ratio of the component having a molecular weight of less than 6000 and a molecular weight of less than 6000 is 0.5% or less, and the ratio of the component having a molecular weight of more than 80000 is 6.0% or less.
  • the polymer of the present invention contains structural units (methyl ⁇ -chloroacrylate units) derived from methyl ⁇ -chloroacrylate having a chloro group (—Cl) at the ⁇ -position, so that ionizing radiation or the like (for example, when irradiated with an electron beam, a KrF laser, an ArF laser, an EUV laser, or the like, the main chain is easily cleaved to reduce the molecular weight.
  • the polymer of the present invention has a molecular weight distribution (Mw / Mn) of less than 1.48, a proportion of components having a molecular weight of less than 6000 is 0.5% or less, and a component having a molecular weight of more than 80000. Since the ratio is 6.0% or less, the ⁇ value and sensitivity when used as a positive resist are high, and the film reduction rate at a low dose is low, so it is used well as a main chain cutting type positive resist. can do.
  • the ⁇ -methylstyrene unit is a structural unit derived from ⁇ -methylstyrene. Since the polymer of the present invention has ⁇ -methylstyrene units, it exhibits excellent dry etching resistance due to the protective stability of the benzene ring when used as a positive resist.
  • the polymer of the present invention preferably contains ⁇ -methylstyrene units in a proportion of 30 mol% to 70 mol%.
  • the ⁇ -methyl chloroacrylate unit is a structural unit derived from methyl ⁇ -chloroacrylate. Since the polymer of the present invention has methyl ⁇ -chloroacrylate units, when irradiated with ionizing radiation or the like, chlorine atoms are eliminated and the main chain is easily cleaved by ⁇ -cleavage reaction. . Therefore, the positive resist made of the polymer of the present invention exhibits high sensitivity.
  • the polymer of the present invention preferably contains methyl ⁇ -chloroacrylate at a ratio of 30 mol% to 70 mol%.
  • the molecular weight distribution (Mw / Mn) of the polymer of the present invention needs to be less than 1.48, preferably 1.47 or less, more preferably 1.40 or less, and 1. It is more preferably 35 or less, particularly preferably 1.30 or less, preferably 1.20 or more, and more preferably 1.27 or more.
  • the molecular weight distribution (Mw / Mn) of the polymer is 1.48 or more, the ⁇ value when used as a positive resist cannot be sufficiently increased. If the molecular weight distribution (Mw / Mn) of the polymer is 1.20 or more, the sensitivity when used as a positive resist can be further increased, and the polymer can be easily prepared.
  • the weight average molecular weight (Mw) of the polymer of the present invention is preferably 30000 or more, more preferably 35000 or more, further preferably 36000 or more, and preferably 100,000 or less. 70000 or less, more preferably 60000 or less, and particularly preferably 40000 or less. If the weight average molecular weight (Mw) of the polymer is 30000 or more, a sufficiently low film reduction rate at a low irradiation amount when used as a positive resist can be secured, and if it is 100000 or less, the sensitivity is further increased. It becomes possible to raise. And if the weight average molecular weight (Mw) of a polymer is in the said range, (gamma) value at the time of using as a positive resist can be raised further.
  • the number average molecular weight (Mn) of the polymer of the present invention is preferably 25000 or more, more preferably 27000 or more, further preferably 28000 or more, and preferably 100,000 or less, It is more preferably 60000 or less, further preferably 50000 or less, and particularly preferably 40000 or less. If the number average molecular weight (Mn) of the polymer is 25000 or more, a sufficiently low film reduction rate at a low dose when used as a positive resist can be secured, and if it is 100,000 or less, the sensitivity is further increased. It becomes possible to raise. And if the number average molecular weight (Mn) of a polymer is in the said range, the (gamma) value at the time of using as a positive resist can be raised further.
  • the proportion of the component having a molecular weight of less than 6000 needs to be 0.5% or less, preferably 0.2% or less, and preferably 0.15% or less. More preferably, it is preferably 0.03% or more, and more preferably 0.05% or more.
  • the proportion of the component having a molecular weight of less than 6000 is more than 0.5%, the film reduction rate at a low dose when used as a positive resist cannot be sufficiently reduced.
  • the proportion of the component having a molecular weight of less than 6000 is 0.2% or less, not only the film reduction rate at a low dose can be sufficiently reduced, but also ⁇ when used as a positive resist. The value can be increased. On the other hand, if the proportion of the component having a molecular weight of less than 6000 is 0.03% or more, the sensitivity when used as a positive resist can be further increased.
  • the proportion of components having a molecular weight of less than 10,000 is preferably 0.8% or less, more preferably 0.4% or more, and more preferably 0.5% or more. preferable. If the proportion of the component having a molecular weight of less than 10,000 is 0.8% or less, a sufficiently low film reduction rate can be secured at a low dose when used as a positive resist, and the ⁇ value is further increased. Can do. On the other hand, if the proportion of components having a molecular weight of less than 10,000 is 0.4% or more, the sensitivity when used as a positive resist can be further increased.
  • the proportion of components having a molecular weight of more than 80000 needs to be 6.0% or less, preferably 3.5% or less, and more preferably 0.5% or more. Preferably, it is 1.0% or more.
  • the proportion of the component having a molecular weight of more than 80000 is more than 6.0%, the sensitivity when used as a positive resist cannot be sufficiently increased.
  • the proportion of the component having a molecular weight of more than 80000 is 0.5% or more, the film reduction rate at a low dose when used as a positive resist can be further reduced.
  • the proportion of the component having a molecular weight exceeding 80000 is within the above range, the ⁇ value when used as a positive resist can be further increased.
  • the proportion of the component having a molecular weight of more than 100,000 is preferably 0.5% or more, more preferably 1.0% or more, and 2.0% or less. Is preferable, and it is more preferable that it is 1.5% or less.
  • the proportion of the component having a molecular weight exceeding 100,000 is 0.5% or more, the film reduction rate at a low irradiation amount when used as a positive resist can be further reduced.
  • the proportion of the component having a molecular weight exceeding 100,000 is 2.0% or less, the sensitivity when used as a positive resist can be further increased.
  • the proportion of the component having a molecular weight of over 100,000 is within the above range, the ⁇ value when used as a positive resist can be further increased.
  • the polymer having the properties described above is prepared, for example, by polymerizing a monomer composition containing ⁇ -methylstyrene and ⁇ -methyl chloroacrylate, and then purifying the obtained polymer. be able to.
  • the composition, molecular weight distribution, weight average molecular weight and number average molecular weight of the polymer, and the proportion of each molecular weight component in the polymer can be adjusted by changing the polymerization conditions and purification conditions. Specifically, for example, the weight average molecular weight and the number average molecular weight can be reduced by increasing the polymerization temperature. Further, the weight average molecular weight and the number average molecular weight can be reduced by shortening the polymerization time.
  • a monomer composition used for preparing the polymer of the present invention a monomer containing ⁇ -methylstyrene and ⁇ -methyl chloroacrylate, a solvent, and a polymerization initiator are optionally added. Mixtures with additives can be used.
  • the polymerization of the monomer composition can be performed using a known method. Among them, it is preferable to use cyclopentanone or the like as the solvent, and it is preferable to use a radical polymerization initiator such as azobisisobutyronitrile as the polymerization initiator.
  • the composition of the polymer can be adjusted by changing the content ratio of each monomer in the monomer composition used for the polymerization. Further, the proportion of the component having a high molecular weight contained in the polymer can be adjusted by changing the amount of the polymerization initiator. For example, if the amount of the polymerization initiator is decreased, The percentage can be increased.
  • the polymer obtained by polymerizing the monomer composition is not particularly limited, and after adding a good solvent such as tetrahydrofuran to the solution containing the polymer, the solution to which the good solvent is added is methanol or the like.
  • the polymer can be recovered by dripping it into a poor solvent and purified as follows.
  • the purification method used when the obtained polymer is purified to obtain the polymer having the above-described properties is not particularly limited, and a known purification method such as a reprecipitation method or a column chromatography method is used. Can do. Among them, it is preferable to use a reprecipitation method as a purification method.
  • the purification of the polymer may be repeated a plurality of times.
  • the purification of the polymer by the reprecipitation method is performed, for example, by dissolving the obtained polymer in a good solvent such as tetrahydrofuran, and then mixing the obtained solution with a good solvent such as tetrahydrofuran and a poor solvent such as methanol. It is preferable to carry out by dropping into a solvent and precipitating a part of the polymer. Thus, if the polymer solution is purified by dropping a polymer solution into a mixed solvent of a good solvent and a poor solvent, the weight obtained by changing the type and mixing ratio of the good solvent and the poor solvent can be obtained.
  • the molecular weight distribution, the weight average molecular weight, the number average molecular weight, and the proportion of components having a low molecular weight can be easily adjusted. Specifically, for example, the molecular weight of the polymer precipitated in the mixed solvent can be increased as the proportion of the good solvent in the mixed solvent is increased.
  • a polymer precipitated in a mixed solvent of a good solvent and a poor solvent may be used as long as the desired properties are satisfied
  • a polymer that has not precipitated in the mixed solvent that is, a polymer dissolved in the mixed solvent
  • the polymer which did not precipitate in the mixed solvent can be recovered from the mixed solvent by using a known method such as concentration to dryness.
  • the positive resist composition of the present invention contains the above-described polymer and a solvent, and optionally further contains known additives that can be blended into the resist composition. And since the positive resist composition of the present invention contains the above-mentioned polymer as a positive resist, if a resist film obtained by applying and drying the positive resist composition of the present invention is used, A high resolution pattern can be formed efficiently.
  • solvent if it is a solvent which can dissolve the polymer mentioned above, a known solvent can be used. Among these, from the viewpoint of obtaining a positive resist composition having an appropriate viscosity and improving the coating property of the positive resist composition, it is preferable to use anisole as the solvent.
  • the obtained polymer was measured for weight average molecular weight (Mw) and number average molecular weight (Mn) using gel permeation chromatography, and molecular weight distribution (Mw / Mn) was calculated. Specifically, a gel permeation chromatograph (manufactured by Tosoh Corporation, HLC-8220) is used, tetrahydrofuran is used as a developing solvent, and the weight average molecular weight (Mw) and number average molecular weight (Mn) of the polymer are converted into standard polystyrene values. As sought. And molecular weight distribution (Mw / Mn) was computed.
  • Mw weight average molecular weight
  • Mn number average molecular weight
  • the applied positive resist composition is heated on a hot plate at a temperature of 180 ° C. for 3 minutes to form a resist film on the silicon wafer, and the initial thickness T 0 of the obtained resist film is measured by an optical film thickness meter ( Measured with Dainippon Screen's Lambda Ace). Then, using an electron beam drawing apparatus (ELS-5700, manufactured by Elionix Co., Ltd.), a pattern was drawn on the resist film at a dose of 16 ⁇ C / cm 2 , and amyl acetate (ZED-, manufactured by Nippon Zeon Co., Ltd.) was used as a resist developer.
  • ELS-5700 electron beam drawing apparatus
  • Film reduction rate at low dose ⁇ (T 0 ⁇ T 1 ) / T 0 ⁇
  • a resist film was formed on a silicon wafer in the same manner as in the evaluation of “the film reduction rate at a low dose”. Then, using an electron beam drawing apparatus (ELS-5700, manufactured by Elionix Co., Ltd.), a plurality of patterns (dimensions 500 ⁇ m ⁇ 500 ⁇ m) having different electron beam doses are drawn on the resist film, and amyl acetate is used as a resist developer.
  • ELS-5700 electron beam drawing apparatus
  • the vertical axis the remaining film ratio of the resist film (0 ⁇ remaining film ratio ⁇ 1.00)

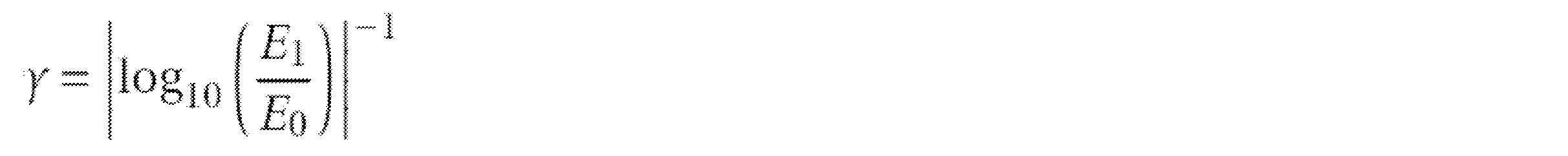

  • the ⁇ value was determined using the following formula, where E 0 Fits the sensitivity curve to a quadratic function in the range of the remaining film ratio of 0.20 to 0.80, and the residual function is obtained with respect to the obtained quadratic function (the function of the remaining film ratio and the common logarithm of the total irradiation dose). a total dose of log obtained when substituting film ratio 0.
  • E 1 is the residual film rate on the resulting quadratic function
  • a straight line (approximate line of the slope of the sensitivity curve) connecting the point and the remaining film rate of 0.50 is created, and for the obtained straight line (a function of the remaining film rate and the common logarithm of the total irradiation amount)
  • This is the logarithm of the total irradiation amount obtained when substituting the remaining film ratio of 1.00, and the following equation represents the slope of the straight line between the remaining film ratios of 0 and 1.00.
  • standards The larger the ⁇ value, the greater the slope of the sensitivity curve, indicating that a high-resolution pattern can be favorably formed.
  • Eth is less than 63.0 ⁇ C / cm 2
  • B Eth is 63.0 ⁇ C / cm 2 or more and 65.0 ⁇ C / cm 2 or less
  • C Eth is more than 65.0 ⁇ C / cm 2
  • Example 1 Preparation of polymer> [Polymerization of monomer composition] 3.0 g of methyl ⁇ -chloroacrylate and 6.88 g of ⁇ -methylstyrene as monomers, 2.47 g of cyclopentanone as a solvent, 0.03273 g of azobisisobutyronitrile as a polymerization initiator, The monomer composition containing was put in a glass container, the glass container was sealed and purged with nitrogen, and stirred in a constant temperature bath at 78 ° C. for 6.5 hours under a nitrogen atmosphere.
  • ⁇ Preparation of positive resist composition The obtained polymer was dissolved in anisole as a solvent to prepare a resist solution (positive resist composition) having a polymer concentration of 11% by mass. Then, the film reduction rate, ⁇ value and sensitivity of the positive resist made of a polymer at a low dose were evaluated. The results are shown in Table 1.
  • Example 2 Polymer, polymer and positive resist composition in the same manner as in Example 1 except that the amount of azobisisobutyronitrile as a polymerization initiator used in the polymerization of the monomer composition was changed to 0.04364 g. A product was prepared. Measurements and evaluations were performed in the same manner as in Example 1. The results are shown in Table 1. In addition, the weight average molecular weight (Mw) of the polymer before purification was 24000, and the molecular weight distribution (Mw / Mn) was 1.53.
  • Table 1 shows the results obtained by measuring the weight-average molecular weight, number-average molecular weight and molecular weight distribution, and the proportion of each molecular weight component in the polymer in the same manner as in Example 1.
  • ⁇ Preparation of positive resist composition> A positive resist composition was prepared in the same manner as in Example 1 except that the polymer prepared as described above was used. Then, evaluation was performed in the same manner as in Example 1. The results are shown in Table 1.
  • the solution containing the coagulum was filtered through a Kiriyama funnel to obtain a precipitated white coagulum.
  • the obtained coagulated product had a weight average molecular weight (Mw) of 65000 and a molecular weight distribution (Mw / Mn) of 1.47.
  • Mw weight average molecular weight
  • Mw / Mn molecular weight distribution
  • the obtained coagulated product was dissolved again in 100 g of THF, and the obtained solution was added again dropwise to a mixed solvent of 650 g of THF and 350 g of MeOH to precipitate a white coagulated product again.
  • the solution containing the reprecipitated coagulum was filtered through a Kiriyama funnel, and the filtrate was recovered.
  • Table 1 shows the results obtained by measuring the weight-average molecular weight, number-average molecular weight and molecular weight distribution, and the proportion of each molecular weight component in the polymer in the same manner as in Example 1.
  • a positive resist composition was prepared in the same manner as in Example 1 except that the polymer prepared as described above was used. Then, evaluation was performed in the same manner as in Example 1. The results are shown in Table 1.
  • Example 6 Polymer, polymer and positive resist composition in the same manner as in Example 1 except that the amount of azobisisobutyronitrile as a polymerization initiator used in the polymerization of the monomer composition was changed to 0.02182 g. A product was prepared. Measurements and evaluations were performed in the same manner as in Example 1. The results are shown in Table 1. The weight average molecular weight (Mw) of the polymer before purification was 35000, and the molecular weight distribution (Mw / Mn) was 1.60.
  • Mw weight average molecular weight
  • the molecular weight distribution (Mw / Mn) is less than 1.48, the proportion of components having a molecular weight of less than 6000 is 0.5% or less, and the proportion of components having a molecular weight of more than 80000 is 6.0%. It can be seen that by using the following polymers, it is possible to provide a positive resist that achieves a reduction in the film reduction rate at a low irradiation dose and an improvement in the ⁇ value and sensitivity in a balanced manner.
  • the polymer of the present invention it is possible to provide a positive resist having a low film reduction rate at a low irradiation dose and high ⁇ value and sensitivity. Moreover, according to the positive resist composition of the present invention, a high resolution pattern can be efficiently formed.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Physics & Mathematics (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • Medicinal Chemistry (AREA)
  • Polymers & Plastics (AREA)
  • Health & Medical Sciences (AREA)
  • General Physics & Mathematics (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Materials Engineering (AREA)
  • Engineering & Computer Science (AREA)
  • Materials For Photolithography (AREA)
  • Addition Polymer Or Copolymer, Post-Treatments, Or Chemical Modifications (AREA)

Abstract

　本発明は、低照射量における減膜率が低く、且つγ値および感度の高いポジ型レジストとして良好に使用し得る重合体、並びに、高解像度のパターンを効率よく形成し得るポジ型レジスト組成物を提供することを目的とする。本発明の重合体は、α－メチルスチレン単位と、α－クロロアクリル酸メチル単位とを含有し、分子量分布（Ｍｗ／Ｍｎ）が１．４８未満であり、分子量が６０００未満の成分の割合が０．５％以下であり、そして、分子量が８００００超の成分の割合が６．０％以下である。また、本発明のポジ型レジスト組成物は、上述の重合体と、溶剤とを含む。

Description

重合体およびポジ型レジスト組成物
　本発明は、重合体およびポジ型レジスト組成物に関し、特には、ポジ型レジストとして好適に使用し得る重合体および当該重合体を含むポジ型レジスト組成物に関するものである。
　従来、半導体製造等の分野において、電子線などの電離放射線や紫外線などの短波長の光（以下、電離放射線と短波長の光とを合わせて「電離放射線等」と称することがある。）の照射により主鎖が切断されて現像液に対する溶解性が増大する重合体が、主鎖切断型のポジ型レジストとして使用されている。
　そして、例えば特許文献１には、高感度な主鎖切断型のポジ型レジストとして、α－メチルスチレン単位とα－クロロアクリル酸メチル単位とを含有するα－メチルスチレン・α－クロロアクリル酸メチル共重合体よりなるポジ型レジストが開示されている。
特公平８－３６３６号公報
　主鎖切断型のポジ型レジストを用いて得られるパターンをより微細化して解像度を高めるためには、電離放射線等の照射により主鎖を切断し現像液に溶解させる部分と、溶解させずに残す部分とをできるだけ鮮明に区分けできるレジストが求められる。ここで、レジストには、パターンを形成する際の効率を高め、かつ得られるパターンの微細化により解像度を向上させることが求められる。より具体的には、レジストに電離放射線等を照射してパターンを形成する際の効率を高める観点からは、レジストには、より低い照射量で主鎖が切断されて現像液に対する溶解性が増大する（感度を高める）ことが求められている。一方で、より微細で解像度の高いパターン形成を可能とする観点からは、レジストには、電離放射線等の照射量が少ない状態での減膜率（低照射量における減膜率）を低下させて溶解させずに残すべきレジスト部分のトップの崩れを抑制すること、および、電離放射線等の照射量の常用対数と、現像後のレジストの残膜厚との関係を示す感度曲線の傾きの大きさを表すγ値を高くさせて、電離放射線等の照射量が特定量に至らなければ現像液に溶解せず、特定量に至った時点で速やかに主鎖が切断され現像液に溶解される特性を有することが求められている。
　しかし、特許文献１に記載のα－メチルスチレン・α－クロロアクリル酸メチル共重合体よりなるポジ型レジストは、γ値および感度の高さが十分ではなく、また電離放射線等の照射量が少ない状態において過度に減膜してしまうという問題があった。したがって、特許文献１に記載のα－メチルスチレン・α－クロロアクリル酸メチル共重合体よりなるポジ型レジストには、γ値および感度の向上、並びに低照射量における減膜率の低下をバランスよく達成するという点において改善の余地があった。
　そこで、本発明は、低照射量における減膜率が低く、且つγ値および感度の高いポジ型レジストとして良好に使用し得る重合体を提供することを目的とする。
　また、本発明は、高解像度のパターンを効率よく形成し得るポジ型レジスト組成物を提供することを目的とする。
　本発明者は、上記目的を達成するために鋭意検討を行った。そして、本発明者は、所定の分子量分布を有し、且つ分子量が６０００未満の成分の割合および分子量が８００００超の成分の割合がそれぞれ所定の値以下であるα－メチルスチレン・α－クロロアクリル酸メチル共重合体が、低照射量における減膜率が低く、そしてγ値および感度の高いポジ型レジストとして良好に使用し得ることを見出し、本発明を完成させた。
　即ち、この発明は、上記課題を有利に解決することを目的とするものであり、本発明の重合体は、α－メチルスチレン単位と、α－クロロアクリル酸メチル単位とを含有し、分子量分布（Ｍｗ／Ｍｎ）が１．４８未満であり、分子量が６０００未満の成分の割合が０．５％以下であり、そして、分子量が８００００超の成分の割合が６．０％以下であることを特徴とする。分子量分布（Ｍｗ／Ｍｎ）が１．４８未満であり、分子量が６０００未満の成分の割合が０．５％以下であり、そして、分子量が８００００超の成分の割合が６．０％以下であるα－メチルスチレン・α－クロロアクリル酸メチル共重合体は、ポジ型レジストとして使用した際のγ値および感度が高く、そして低照射量における減膜率が低いため、ポジ型レジストとして良好に使用することができる。
　なお、本発明において、「分子量分布（Ｍｗ／Ｍｎ）」とは、数平均分子量（Ｍｎ）に対する重量平均分子量（Ｍｗ）の比を指す。そして、本発明において、「数平均分子量（Ｍｎ）」および「重量平均分子量（Ｍｗ）」は、ゲル浸透クロマトグラフィーを用いて測定することができる。
　そして、本発明において、「分子量が６０００未満の成分の割合」は、ゲル浸透クロマトグラフィーによって得られるクロマトグラムを使用し、クロマトグラム中のピークの総面積（Ａ）に対するクロマトグラム中の分子量が６０００未満の成分のピークの面積の合計（Ｃ）の割合（＝（Ｃ／Ａ）×１００％）を算出することにより求めることができる。
　また、本発明において、「分子量が８００００超の成分の割合」は、ゲル浸透クロマトグラフィーによって得られるクロマトグラムを使用し、クロマトグラム中のピークの総面積（Ａ）に対するクロマトグラム中の分子量が８００００超の成分のピークの面積の合計（Ｄ）の割合（＝（Ｄ／Ａ）×１００％）を算出することにより求めることができる。
　ここで、本発明の重合体は、分子量が１００００未満の成分の割合が０．８％以下であることが好ましい。分子量が１００００未満の成分の割合が０．８％以下であれば、ポジ型レジストとして使用した際の低照射量における十分に低い減膜率を確保しつつ、γ値を更に高めることができるからである。
　なお、本発明において、「分子量が１００００未満の成分の割合」は、ゲル浸透クロマトグラフィーによって得られるクロマトグラムを使用し、クロマトグラム中のピークの総面積（Ａ）に対するクロマトグラム中の分子量が１００００未満の成分のピークの面積の合計（Ｂ）の割合（＝（Ｂ／Ａ）×１００％）を算出することにより求めることができる。
　そして、本発明の重合体は、重量平均分子量（Ｍｗ）が３００００以上であることが好ましい。重量平均分子量（Ｍｗ）が３００００以上であれば、ポジ型レジストとして使用した際の低照射量における十分に低い減膜率を確保しつつ、γ値を更に高めることができるからである。
　更に、本発明の重合体は、分子量が１０００００超の成分の割合が０．５％以上であることが好ましい。分子量が１０００００超の成分の割合が０．５％以上であれば、ポジ型レジストとして使用した際の低照射量における十分に低い減膜率を確保しつつ、γ値を更に高めることができるからである。
　なお、本発明において、「分子量が１０００００超の成分の割合」は、ゲル浸透クロマトグラフィーによって得られるクロマトグラムを使用し、クロマトグラム中のピークの総面積（Ａ）に対するクロマトグラム中の分子量が１０００００超の成分のピークの面積の合計（Ｅ）の割合（＝（Ｅ／Ａ）×１００％）を算出することにより求めることができる。
　また、この発明は、上記課題を有利に解決することを目的とするものであり、本発明のポジ型レジスト組成物は、上述した重合体の何れかと、溶剤とを含むことを特徴とする。上述した重合体をポジ型レジストとして含有すれば、高解像度のパターンを効率よく形成することができる。
　本発明の重合体によれば、低照射量における減膜率が低く、且つγ値および感度の高いポジ型レジストを提供することができる。
　また、本発明のポジ型レジスト組成物によれば、高解像度のパターンを効率よく形成することができる。
　以下、本発明の実施形態について詳細に説明する。
　ここで、本発明の重合体は、電子線などの電離放射線や紫外線などの短波長の光の照射により主鎖が切断されて低分子量化する、主鎖切断型のポジ型レジストとして良好に使用することができる。そして、本発明のポジ型レジスト組成物は、ポジ型レジストとして本発明の重合体を含むものである。
（重合体）
　本発明の重合体は、α－メチルスチレン単位と、α－クロロアクリル酸メチル単位とを含有するα－メチルスチレン・α－クロロアクリル酸メチル共重合体であり、分子量分布（Ｍｗ／Ｍｎ）が１．４８未満であり、分子量が６０００未満の成分の割合が０．５％以下であり、そして、分子量が８００００超の成分の割合が６．０％以下であることを特徴とする。そして、本発明の重合体は、α位にクロロ基（－Ｃｌ）を有するα－クロロアクリル酸メチルに由来する構造単位（α－クロロアクリル酸メチル単位）を含んでいるので、電離放射線等（例えば、電子線、ＫｒＦレーザー、ＡｒＦレーザー、ＥＵＶレーザーなど）が照射されると、主鎖が容易に切断されて低分子量化する。また、本発明の重合体は、分子量分布（Ｍｗ／Ｍｎ）が１．４８未満であり、分子量が６０００未満の成分の割合が０．５％以下であり、そして、分子量が８００００超の成分の割合が６．０％以下であるので、ポジ型レジストとして使用した際のγ値および感度が高く、また低照射量における減膜率が低いため、主鎖切断型のポジ型レジストとして良好に使用することができる。
＜α－メチルスチレン単位＞
　ここで、α－メチルスチレン単位は、α－メチルスチレンに由来する構造単位である。そして、本発明の重合体は、α－メチルスチレン単位を有しているので、ポジ型レジストとして使用した際に、ベンゼン環の保護安定性により優れた耐ドライエッチング性を発揮する。
　なお、本発明の重合体は、α－メチルスチレン単位を３０ｍｏｌ％以上７０ｍｏｌ％以下の割合で含有することが好ましい。
＜α－クロロアクリル酸メチル単位＞
　また、α－クロロアクリル酸メチル単位は、α－クロロアクリル酸メチルに由来する構造単位である。そして、本発明の重合体は、α－クロロアクリル酸メチル単位を有しているので、電離放射線等が照射されると、塩素原子が脱離し、β開裂反応によって主鎖が容易に切断される。従って、本発明の重合体よりなるポジ型レジストは、高い感度を示す。
　なお、本発明の重合体は、α－クロロアクリル酸メチル単位を３０ｍｏｌ％以上７０ｍｏｌ％以下の割合で含有することが好ましい。
＜分子量分布＞
　本発明の重合体の分子量分布（Ｍｗ／Ｍｎ）は、１．４８未満であることが必要であり、１．４７以下であることが好ましく、１．４０以下であることがより好ましく、１．３５以下であることが更に好ましく、１．３０以下であることが特に好ましく、１．２０以上であることが好ましく、１．２７以上であることがより好ましい。重合体の分子量分布（Ｍｗ／Ｍｎ）が１．４８以上の場合、ポジ型レジストとして使用した際のγ値を十分に高めることができない。また重合体の分子量分布（Ｍｗ／Ｍｎ）が１．２０以上であれば、ポジ型レジストとして使用した際の感度を更に高めることができ、また重合体の調製が容易となる。
［重量平均分子量］
　ここで、本発明の重合体の重量平均分子量（Ｍｗ）は、３００００以上であることが好ましく、３５０００以上であることがより好ましく、３６０００以上であることが更に好ましく、１０００００以下であることが好ましく、７００００以下であることがより好ましく、６００００以下であることが更に好ましく、４００００以下であることが特に好ましい。重合体の重量平均分子量（Ｍｗ）が３００００以上であれば、ポジ型レジストとして使用した際の低照射量における十分に低い減膜率を確保することができ、１０００００以下であれば、感度を更に高めることが可能となる。そして、重合体の重量平均分子量（Ｍｗ）が上記範囲内であれば、ポジ型レジストとして使用した際のγ値を更に高めることができる。
［数平均分子量］
　また、本発明の重合体の数平均分子量（Ｍｎ）は、２５０００以上であることが好ましく、２７０００以上であることがより好ましく、２８０００以上であることが更に好ましく、１０００００以下であることが好ましく、６００００以下であることがより好ましく、５００００以下であることが更に好ましく、４００００以下であることが特に好ましい。重合体の数平均分子量（Ｍｎ）が２５０００以上であれば、ポジ型レジストとして使用した際の低照射量における十分に低い減膜率を確保することができ、１０００００以下であれば、感度を更に高めることが可能となる。そして、重合体の数平均分子量（Ｍｎ）が上記範囲内であれば、ポジ型レジストとして使用した際のγ値を更に高めることができる。
＜分子量が６０００未満の成分の割合＞
　本発明の重合体は、分子量が６０００未満の成分の割合が、０．５％以下であることが必要であり、０．２％以下であることが好ましく、０．１５％以下であることがより好ましく、０．０３％以上であることが好ましく、０．０５％以上であることがより好ましい。分子量が６０００未満の成分の割合が０．５％超の場合、ポジ型レジストとして使用した際の低照射量における減膜率を十分に低下させることができない。また、分子量が６０００未満の成分の割合が０．２％以下であれば、低照射量における減膜率を十分に低下することが可能となるのみならず、ポジ型レジストとして使用した際のγ値を高めることができる。一方、分子量が６０００未満の成分の割合が０．０３％以上であれば、ポジ型レジストとして使用した際の感度を更に高めることができる。
＜分子量が１００００未満の成分の割合＞
　また、本発明の重合体は、分子量が１００００未満の成分の割合が０．８％以下であることが好ましく、０．４％以上であることが好ましく、０．５％以上であることがより好ましい。分子量が１００００未満の成分の割合が０．８％以下であれば、ポジ型レジストとして使用した際の低照射量における十分に低い減膜率を確保することができ、またγ値を更に高めることができる。一方、分子量が１００００未満の成分の割合が０．４％以上であれば、ポジ型レジストとして使用した際の感度を更に高めることができる。
＜分子量が８００００超の成分の割合＞
　本発明の重合体は、分子量が８００００超の成分の割合が、６．０％以下であることが必要であり、３．５％以下であることが好ましく、０．５％以上であることが好ましく、１．０％以上であることがより好ましい。分子量が８００００超の成分の割合が６．０％超の場合、ポジ型レジストとして使用した際の感度を十分に高めることができない。一方、分子量が８００００超の成分の割合が０．５％以上であれば、ポジ型レジストとして使用した際の低照射量における減膜率を更に低下させることができる。加えて分子量が８００００超の成分の割合が上記範囲内であれば、ポジ型レジストとして使用した際のγ値を更に高めることができる。
＜分子量が１０００００超の成分の割合＞
　また、本発明の重合体は、分子量が１０００００超の成分の割合が、０．５％以上であることが好ましく、１．０％以上であることがより好ましく、２．０％以下であることが好ましく、１．５％以下であることがより好ましい。分子量が１０００００超の成分の割合が０．５％以上であれば、ポジ型レジストとして使用した際の低照射量における減膜率を更に低下させることができる。一方、分子量が１０００００超の成分の割合が２．０％以下であれば、ポジ型レジストとして使用した際の感度を更に高めることができる。加えて分子量が１０００００超の成分の割合が上記範囲内であれば、ポジ型レジストとして使用した際のγ値を更に高めることができる。
（重合体の調製方法）
　そして、上述した性状を有する重合体は、例えば、α－メチルスチレンとα－クロロアクリル酸メチルとを含む単量体組成物を重合させた後、得られた重合物を精製することにより調製することができる。
　なお、重合体の組成、分子量分布、重量平均分子量および数平均分子量、並びに、重合体中の各分子量の成分の割合は、重合条件および精製条件を変更することにより調整することができる。具体的には、例えば、重量平均分子量および数平均分子量は、重合温度を高くすれば、小さくすることができる。また、重量平均分子量および数平均分子量は、重合時間を短くすれば、小さくすることができる。
＜単量体組成物の重合＞
　ここで、本発明の重合体の調製に用いる単量体組成物としては、α－メチルスチレンおよびα－クロロアクリル酸メチルを含む単量体と、溶媒と、重合開始剤と、任意に添加される添加剤との混合物を用いることができる。そして、単量体組成物の重合は、既知の方法を用いて行うことができる。中でも、溶媒としては、シクロペンタノンなどを用いることが好ましく、重合開始剤としては、アゾビスイソブチロニトリルなどのラジカル重合開始剤を用いることが好ましい。
　なお、重合体の組成は、重合に使用した単量体組成物中の各単量体の含有割合を変更することにより調整することができる。また、重合体中に含まれている分子量が高い成分の割合は、重合開始剤の量を変更することにより調整することができ、例えば重合開始剤の量を少なくすれば、分子量が高い成分の割合を増加させることができる。
　そして、単量体組成物を重合して得られた重合物は、特に限定されることなく、重合物を含む溶液にテトラヒドロフラン等の良溶媒を添加した後、良溶媒を添加した溶液をメタノール等の貧溶媒中に滴下して重合物を凝固させることにより回収し、以下のようにして精製することができる。
＜重合物の精製＞
　得られた重合物を精製して上述した性状を有する重合体を得る際に用いる精製方法としては、特に限定されることなく、再沈殿法やカラムクロマトグラフィー法などの既知の精製方法を用いることができる。中でも、精製方法としては、再沈殿法を用いることが好ましい。
　なお、重合物の精製は、複数回繰り返して実施してもよい。
　そして、再沈殿法による重合物の精製は、例えば、得られた重合物をテトラヒドロフラン等の良溶媒に溶解した後、得られた溶液を、テトラヒドロフラン等の良溶媒とメタノール等の貧溶媒との混合溶媒に滴下し、重合物の一部を析出させることにより行うことが好ましい。このように、良溶媒と貧溶媒との混合溶媒中に重合物の溶液を滴下して重合物の精製を行えば、良溶媒および貧溶媒の種類や混合比率を変更することにより、得られる重合体の分子量分布、重量平均分子量、数平均分子量および分子量が低い成分の割合を容易に調整することができる。具体的には、例えば、混合溶媒中の良溶媒の割合を高めるほど、混合溶媒中で析出する重合体の分子量を大きくすることができる。
　なお、再沈殿法により重合物を精製する場合、本発明の重合体としては、所望の性状を満たせば、良溶媒と貧溶媒との混合溶媒中で析出した重合体を用いてもよいし、混合溶媒中で析出しなかった重合体（即ち、混合溶媒中に溶解している重合体）を用いてもよい。ここで、混合溶媒中で析出しなかった重合体は、濃縮乾固などの既知の手法を用いて混合溶媒中から回収することができる。
（ポジ型レジスト組成物）
　本発明のポジ型レジスト組成物は、上述した重合体と、溶剤とを含み、任意に、レジスト組成物に配合され得る既知の添加剤を更に含有する。そして、本発明のポジ型レジスト組成物は、上述した重合体をポジ型レジストとして含有しているので、本発明のポジ型レジスト組成物を塗布および乾燥させて得られるレジスト膜を使用すれば、高解像度のパターンを効率よく形成することができる。
＜溶剤＞
　なお、溶剤としては、上述した重合体を溶解可能な溶剤であれば既知の溶剤を用いることができる。中でも、適度な粘度のポジ型レジスト組成物を得てポジ型レジスト組成物の塗工性を向上させる観点からは、溶剤としてはアニソールを用いることが好ましい。
　以下、本発明について実施例に基づき具体的に説明するが、本発明はこれら実施例に限定されるものではない。なお、以下の説明において、量を表す「％」および「部」は、特に断らない限り、質量基準である。
　そして、実施例および比較例において、重合体の重量平均分子量、数平均分子量および分子量分布、重合体中の各分子量の成分の割合、並びに、重合体よりなるポジ型レジストの低照射量における減膜率、γ値および感度は、下記の方法で測定および評価した。
＜重量平均分子量、数平均分子量および分子量分布＞
　得られた重合体についてゲル浸透クロマトグラフィーを用いて重量平均分子量（Ｍｗ）および数平均分子量（Ｍｎ）を測定し、分子量分布（Ｍｗ／Ｍｎ）を算出した。
　具体的には、ゲル浸透クロマトグラフ（東ソー製、ＨＬＣ－８２２０）を使用し、展開溶媒としてテトラヒドロフランを用いて、重合体の重量平均分子量（Ｍｗ）および数平均分子量（Ｍｎ）を標準ポリスチレン換算値として求めた。そして、分子量分布（Ｍｗ／Ｍｎ）を算出した。
＜重合体中の各分子量の成分の割合＞
　ゲル浸透クロマトグラフ（東ソー製、ＨＬＣ－８２２０）を使用し、展開溶媒としてテトラヒドロフランを用いて、重合体のクロマトグラフを得た。そして、得られたクロマトグラムから、ピークの総面積（Ａ）、分子量が１００００未満の成分のピークの面積の合計（Ｂ）、分子量が６０００未満の成分のピークの面積の合計（Ｃ）、分子量が８００００超の成分のピークの面積の合計（Ｄ）および分子量が１０００００超の成分のピークの面積の合計（Ｅ）を求めた。そして、下記式を用いて各分子量の成分の割合を算出した。
　分子量が１００００未満の成分の割合（％）＝（Ｂ／Ａ）×１００
　分子量が６０００未満の成分の割合（％）＝（Ｃ／Ａ）×１００
　分子量が８００００超の成分の割合（％）＝（Ｄ／Ａ）×１００
　分子量が１０００００超の成分の割合（％）＝（Ｅ／Ａ）×１００
＜低照射量における減膜率＞
　スピンコーター(ミカサ製、ＭＳ－Ａ１５０)を使用し、ポジ型レジスト組成物を直径４インチのシリコンウェハ上に厚さ５００ｎｍになるように塗布した。そして、塗布したポジ型レジスト組成物を温度１８０℃のホットプレートで３分間加熱して、シリコンウェハ上にレジスト膜を形成し、得られたレジスト膜の初期厚みＴ０を光学式膜厚計（大日本スクリーン製、ラムダエース）で測定した。そして、電子線描画装置（エリオニクス社製、ＥＬＳ－５７００）を用いて、レジスト膜上に照射量１６μＣ／ｃｍ２でパターンを描画し、レジスト用現像液として酢酸アミル（日本ゼオン社製、ＺＥＤ－Ｎ５０）を用いて温度２３℃で１分間の現像処理を行った後、イソプロピルアルコールで１０秒間リンスした。次に、描画した部分のレジスト膜の厚みＴ１を上述の光学式膜厚計で測定した。そして、低照射量における減膜率（０≦減膜率≦１．００）を、以下の計算式により算出し、以下の基準に従って評価した。低照射量における減膜率の値が小さいほど、トップの崩れが少なく、高解像度のパターンを良好に形成し得ることを示す。
　低照射量における減膜率＝｛（Ｔ０－Ｔ１）／Ｔ０｝
　Ａ：低照射量における減膜率が０．０１１以下
　Ｂ：低照射量における減膜率が０．０１１超
＜γ値＞
　「低照射量における減膜率」の評価と同様にして、シリコンウェハ上にレジスト膜を形成した。そして、電子線描画装置（エリオニクス社製、ＥＬＳ－５７００）を用いて、電子線の照射量が互いに異なるパターン（寸法５００μｍ×５００μｍ）をレジスト膜上に複数描画し、レジスト用現像液として酢酸アミル（日本ゼオン社製、ＺＥＤ－Ｎ５０）を用いて温度２３℃で１分間の現像処理を行った後、イソプロピルアルコールで１０秒間リンスした。なお、電子線の照射量は、４μＣから１５２μＣの範囲内で４μＣずつ異ならせた。次に、描画した部分のレジスト膜の厚みを光学式膜厚計（大日本スクリーン製、ラムダエース）で測定し、電子線の総照射量の常用対数と、現像後のレジスト膜の残膜率（＝（現像後のレジスト膜の膜厚／シリコンウェハ上に形成したレジスト膜の膜厚）との関係を示す感度曲線を作成した。そして、得られた感度曲線（横軸：電子線の総照射量の常用対数、縦軸：レジスト膜の残膜率（０≦残膜率≦１．００））について、下記の式を用いてγ値を求めた。なお、下記の式中、Ｅ０は、残膜率０.２０～０.８０の範囲において感度曲線を二次関数にフィッティングし、得られた二次関数（残膜率と総照射量の常用対数との関数）に対して残膜率０を代入した際に得られる総照射量の対数である。また、Ｅ１は、得られた二次関数上の残膜率０の点と残膜率０.５０の点とを結ぶ直線（感度曲線の傾きの近似線）を作成し、得られた直線（残膜率と総照射量の常用対数との関数）に対して残膜率１．００を代入した際に得られる総照射量の対数である。そして、下記式は、残膜率０と１．００との間での上記直線の傾きを表している。
Figure JPOXMLDOC01-appb-M000001
　そして、以下の基準に従って評価した。γ値の値が大きいほど、感度曲線の傾きが大きく、高解像度のパターンを良好に形成し得ることを示す。
　Ａ：γ値が８．５超
　Ｂ：γ値が７．５超８．５以下
　Ｃ：γ値が７．５以下
＜感度＞
　「γ値」の評価と同様にして、シリコンウェハ上にレジスト膜を形成し、感度曲線および感度曲線の傾きの近似線を作成した。次いで、得られた直線（感度曲線の傾きの近似線）の残膜率が０となる際の、電子線の総照射量Ｅｔｈ（μＣ／ｃｍ２）を求めた。そして以下の基準に従って評価した。Ｅｔｈの値が小さいほど、レジストの感度が高いことを示す。
　Ａ：Ｅｔｈが６３．０μＣ／ｃｍ２未満
　Ｂ：Ｅｔｈが６３．０μＣ／ｃｍ２以上６５．０μＣ／ｃｍ２以下
　Ｃ：Ｅｔｈが６５．０μＣ／ｃｍ２超
（実施例１）
＜重合体の調製＞
［単量体組成物の重合］
　単量体としてのα－クロロアクリル酸メチル３．０ｇおよびα－メチルスチレン６．８８ｇと、溶媒としてのシクロペンタノン２．４７ｇと、重合開始剤としてのアゾビスイソブチロニトリル０．０３２７３ｇとを含む単量体組成物をガラス容器に入れ、ガラス容器を密閉および窒素置換して、窒素雰囲気下、７８℃の恒温槽内で６．５時間撹拌した。その後、室温に戻し、ガラス容器内を大気解放した後、得られた溶液にテトラヒドロフラン（ＴＨＦ）３０ｇを加えた。そして、ＴＨＦを加えた溶液をメタノール３００ｇ中に滴下し、重合物を析出させた。その後、析出した重合物を含む溶液をキリヤマ漏斗によりろ過し、白色の凝固物（重合物）を得た。得られた重合物の重量平均分子量（Ｍｗ）は２９０００であり、分子量分布（Ｍｗ／Ｍｎ）は１．５６であった。また、得られた重合物は、α－メチルスチレン単位とα－クロロアクリル酸メチル単位とを５０ｍｏｌ％ずつ含んでいた。
［重合物の精製］
　次いで、得られた重合物を１００ｇのＴＨＦに溶解させ、得られた溶液をＴＨＦ５５０ｇとメタノール（ＭｅＯＨ）４５０ｇとの混合溶媒に滴下し、白色の凝固物（α－メチルスチレン単位およびα－クロロアクリル酸メチル単位を含有する重合体）を析出させた。その後、析出した重合体を含む溶液をキリヤマ漏斗によりろ過し、白色の重合体を得た。そして、得られた重合体について、重量平均分子量、数平均分子量および分子量分布、重合体中の各分子量の成分の割合を測定した。結果を表１に示す。
＜ポジ型レジスト組成物の調製＞
　得られた重合体を溶剤としてのアニソールに溶解させ、重合体の濃度が１１質量％であるレジスト溶液（ポジ型レジスト組成物）を調製した。そして、重合体よりなるポジ型レジストの低照射量における減膜率、γ値および感度を評価した。結果を表１に示す。
（実施例２）
　単量体組成物の重合時に使用する重合開始剤としてのアゾビスイソブチロニトリルの量を０．０４３６４ｇに変更した以外は実施例１と同様にして、重合物、重合体およびポジ型レジスト組成物を調製した。そして、実施例１と同様にして測定および評価を行った。結果を表１に示す。
　なお、精製前の重合物の重量平均分子量（Ｍｗ）は２４０００であり、分子量分布（Ｍｗ／Ｍｎ）は１．５３であった。
（比較例１）
　単量体組成物の重合時に使用する重合開始剤としてのアゾビスイソブチロニトリルの量を０．０１０９１ｇに変更し、重合物の精製を実施することなく、単量体組成物を重合した際にろ過により回収した重合物をそのまま重合体として用いてポジ型レジスト組成物を調製した以外は実施例１と同様にして、重合物（α－メチルスチレン単位およびα－クロロアクリル酸メチル単位を含有する重合体）およびポジ型レジスト組成物を調製した。そして、実施例１と同様にして測定および評価を行った。結果を表１に示す。
（比較例２）
　単量体組成物の重合時に使用する重合開始剤としてのアゾビスイソブチロニトリルの量を０．０１０９１ｇに変更し、重合物の精製時に混合溶媒としてＴＨＦ６００ｇとＭｅＯＨ４００ｇとの混合溶媒を用いた以外は実施例１と同様にして、重合物、重合体およびポジ型レジスト組成物を調製した。そして、実施例１と同様にして測定および評価を行った。結果を表１に示す。
　なお、精製前の重合物の重量平均分子量（Ｍｗ）は５５０００であり、分子量分布（Ｍｗ／Ｍｎ）は１．８５であった。
（比較例３）
＜重合体の調製＞
［単量体組成物の重合］
　重合開始剤としてのアゾビスイソブチロニトリルの量を０．０１０９１ｇに変更した以外は実施例１と同様にして単量体組成物を重合し、重合物を得た。なお、重合物の重量平均分子量（Ｍｗ）は５５０００であり、分子量分布（Ｍｗ／Ｍｎ）は１．８５であった。
［重合物の精製］
　得られた重合物を１００ｇのＴＨＦに溶解させ、得られた溶液をＴＨＦ６００ｇとＭｅＯＨ４００ｇとの混合溶媒に滴下し、白色の凝固物を析出させた。その後、凝固物を含む溶液をキリヤマ漏斗によりろ過し、ろ液を回収した。そして、ろ液を濃縮乾固し、白色の凝固物（α－メチルスチレン単位およびα－クロロアクリル酸メチル単位を含有する重合体）を得た。得られた重合体について、重量平均分子量、数平均分子量および分子量分布、重合体中の各分子量の成分の割合を実施例１と同様にして測定した結果を表１に示す。
＜ポジ型レジスト組成物の調製＞
　上述のようにして調製した重合体を用いた以外は実施例１と同様にして、ポジ型レジスト組成物を調製した。そして、実施例１と同様にして評価を行った。結果を表１に示す。
（比較例４）
＜重合体の調製＞
［単量体組成物の重合］
　重合開始剤としてのアゾビスイソブチロニトリルの量を０．０１０９１ｇに変更した以外は実施例１と同様にして単量体組成物を重合し、重合物を得た。なお、重合物の重量平均分子量（Ｍｗ）は５５０００であり、分子量分布（Ｍｗ／Ｍｎ）は１．８５であった。
［重合物の精製］
　得られた重合物を１００ｇのＴＨＦに溶解させ、得られた溶液をＴＨＦ６００ｇとＭｅＯＨ４００ｇとの混合溶媒に滴下し、白色の凝固物を析出させた。その後、凝固物を含む溶液をキリヤマ漏斗によりろ過し、析出した白色の凝固物を得た。得られた凝固物の重量平均分子量（Ｍｗ）は６５０００であり、分子量分布（Ｍｗ／Ｍｎ）は１．４７であった。
　次いで、得られた凝固物を１００ｇのＴＨＦに再び溶解させ、得られた溶液をＴＨＦ６５０ｇとＭｅＯＨ３５０ｇとの混合溶媒に再び滴下し、白色の凝固物を再び析出させた。その後、再析出した凝固物を含む溶液をキリヤマ漏斗によりろ過し、ろ液を回収した。そして、ろ液を濃縮乾固し、白色の凝固物（α－メチルスチレン単位およびα－クロロアクリル酸メチル単位を含有する重合体）を得た。得られた重合体について、重量平均分子量、数平均分子量および分子量分布、重合体中の各分子量の成分の割合を実施例１と同様にして測定した結果を表１に示す。
＜ポジ型レジスト組成物の調製＞
　上述のようにして調製した重合体を用いた以外は実施例１と同様にして、ポジ型レジスト組成物を調製した。そして、実施例１と同様にして評価を行った。結果を表１に示す。
（比較例５）
　単量体組成物の重合時に使用する重合開始剤としてのアゾビスイソブチロニトリルの量を０．０２１８２ｇに変更し、重合物の精製時に混合溶媒としてＴＨＦ６００ｇとＭｅＯＨ４００ｇとの混合溶媒を用いた以外は実施例１と同様にして、重合物、重合体およびポジ型レジスト組成物を調製した。そして、実施例１と同様にして測定および評価を行った。結果を表１に示す。
　なお、精製前の重合物の重量平均分子量（Ｍｗ）は３５０００であり、分子量分布（Ｍｗ／Ｍｎ）は１．６０であった。
（比較例６）
　単量体組成物の重合時に使用する重合開始剤としてのアゾビスイソブチロニトリルの量を０．０２１８２ｇに変更した以外は実施例１と同様にして、重合物、重合体およびポジ型レジスト組成物を調製した。そして、実施例１と同様にして測定および評価を行った。結果を表１に示す。
　なお、精製前の重合物の重量平均分子量（Ｍｗ）は３５０００であり、分子量分布（Ｍｗ／Ｍｎ）は１．６０であった。
Figure JPOXMLDOC01-appb-T000001
　表１より、分子量分布（Ｍｗ／Ｍｎ）が１．４８未満であり、分子量が６０００未満の成分の割合が０．５％以下であり、そして分子量が８００００超の成分の割合が６．０％以下である重合体を用いれば、低照射量における減膜率の低下、並びにγ値および感度の向上をバランス良く達成しるポジ型レジストを提供可能であることがわかる。
　本発明の重合体によれば、低照射量における減膜率が低く、且つγ値および感度の高いポジ型レジストを提供することができる。
　また、本発明のポジ型レジスト組成物によれば、高解像度のパターンを効率よく形成することができる。

Claims (5)

  1. 　α－メチルスチレン単位と、α－クロロアクリル酸メチル単位とを含有し、
    　分子量分布（Ｍｗ／Ｍｎ）が１．４８未満であり、
    　分子量が６０００未満の成分の割合が０．５％以下であり、そして、
    　分子量が８００００超の成分の割合が６．０％以下である、重合体。
  2. 　分子量が１００００未満の成分の割合が０．８％以下である、請求項１に記載の重合体。
  3. 　重量平均分子量（Ｍｗ）が３００００以上である、請求項１または２に記載の重合体。
  4. 　分子量が１０００００超の成分の割合が０．５％以上である、請求項１～３の何れかに記載の重合体。
  5. 　請求項１～４の何れかに記載の重合体と、溶剤とを含む、ポジ型レジスト組成物。
PCT/JP2016/000770 2015-02-20 2016-02-15 重合体およびポジ型レジスト組成物 Ceased WO2016132725A1 (ja)

Priority Applications (4)

Application Number Priority Date Filing Date Title
JP2017500512A JP6680290B2 (ja) 2015-02-20 2016-02-15 重合体およびポジ型レジスト組成物
CN201680009428.XA CN107207665A (zh) 2015-02-20 2016-02-15 聚合物及正型抗蚀剂组合物
US15/549,764 US10241405B2 (en) 2015-02-20 2016-02-15 Polymer and positive resist composition
KR1020177022343A KR20170120591A (ko) 2015-02-20 2016-02-15 중합체 및 포지티브형 레지스트 조성물

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015031730 2015-02-20
JP2015-031730 2015-02-20

Publications (1)

Publication Number Publication Date
WO2016132725A1 true WO2016132725A1 (ja) 2016-08-25

Family

ID=56688775

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/000770 Ceased WO2016132725A1 (ja) 2015-02-20 2016-02-15 重合体およびポジ型レジスト組成物

Country Status (6)

Country Link
US (1) US10241405B2 (ja)
JP (1) JP6680290B2 (ja)
KR (1) KR20170120591A (ja)
CN (1) CN107207665A (ja)
TW (1) TW201634492A (ja)
WO (1) WO2016132725A1 (ja)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20240016995A (ko) 2021-06-01 2024-02-06 도쿄엘렉트론가부시키가이샤 포토레지스트 조성물, 레지스트 패턴을 형성하는 방법, 반도체 장치를 제조하는 방법, 및 기판 처리 장치

Families Citing this family (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN107207666A (zh) * 2015-02-20 2017-09-26 日本瑞翁株式会社 聚合物及正型抗蚀剂组合物
JP6680289B2 (ja) * 2015-02-20 2020-04-15 日本ゼオン株式会社 重合体およびポジ型レジスト組成物
US10248021B2 (en) * 2015-02-20 2019-04-02 Zeon Corporation Polymer and positive resist composition
JP6904439B2 (ja) * 2018-02-05 2021-07-14 日本ゼオン株式会社 レジスト組成物およびレジスト膜

Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016012104A (ja) * 2014-06-30 2016-01-21 大日本印刷株式会社 ポジ型レジスト組成物及びその製造方法、並びに、当該ポジ型レジスト組成物を用いたレジストパターンの製造方法

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH083636B2 (ja) * 1986-11-29 1996-01-17 富士通株式会社 電子線ポジレジスト
CN107207666A (zh) * 2015-02-20 2017-09-26 日本瑞翁株式会社 聚合物及正型抗蚀剂组合物
JP6680292B2 (ja) * 2015-02-20 2020-04-15 日本ゼオン株式会社 重合体およびポジ型レジスト組成物、並びに、レジストパターン形成方法
JP6680291B2 (ja) * 2015-02-20 2020-04-15 日本ゼオン株式会社 重合体およびポジ型レジスト組成物
JP6680289B2 (ja) * 2015-02-20 2020-04-15 日本ゼオン株式会社 重合体およびポジ型レジスト組成物
US10248021B2 (en) * 2015-02-20 2019-04-02 Zeon Corporation Polymer and positive resist composition
JPWO2016132726A1 (ja) * 2015-02-20 2017-11-30 日本ゼオン株式会社 重合体およびポジ型レジスト組成物

Patent Citations (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2016012104A (ja) * 2014-06-30 2016-01-21 大日本印刷株式会社 ポジ型レジスト組成物及びその製造方法、並びに、当該ポジ型レジスト組成物を用いたレジストパターンの製造方法

Non-Patent Citations (4)

* Cited by examiner, † Cited by third party
Title
KATSUYA OKUBO ET AL.: "Cho Bisai Kako-yo Denshisen Polymer Resist no Kaihatsu to Hyoka", POLYMER MATERIAL FORUM KOEN YOKOSHU, 2012 *
M. OTANI ET AL.: "Improvement of polymer type EB resist sensitivity and line edge roughness", PROCEEDINGS OF SPIE, vol. 8081, 2011, pages 808107/1 - 808107/8 *
T. YAMAGUCHI ET AL.: "Influence of molecular weight of resist polymers on surface roughness and line-edge roughness", J. VAC. SCI. TECHNOL. B, vol. 22, no. 6, 2004, pages 2604 - 2610, XP012074677, DOI: doi:10.1116/1.1805546 *
T. YAMAGUCHI ET AL.: "Molecular weight effect on line -edge roughness", PROCEEDINGS OF SPIE, vol. 5039, 2003, pages 1212 - 1219 *

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20240016995A (ko) 2021-06-01 2024-02-06 도쿄엘렉트론가부시키가이샤 포토레지스트 조성물, 레지스트 패턴을 형성하는 방법, 반도체 장치를 제조하는 방법, 및 기판 처리 장치

Also Published As

Publication number Publication date
KR20170120591A (ko) 2017-10-31
US20180024432A1 (en) 2018-01-25
JPWO2016132725A1 (ja) 2017-11-30
CN107207665A (zh) 2017-09-26
US10241405B2 (en) 2019-03-26
TW201634492A (zh) 2016-10-01
JP6680290B2 (ja) 2020-04-15

Similar Documents

Publication Publication Date Title
JP6680290B2 (ja) 重合体およびポジ型レジスト組成物
JP6680289B2 (ja) 重合体およびポジ型レジスト組成物
WO2016132722A1 (ja) 重合体およびポジ型レジスト組成物
JP6844549B2 (ja) レジストパターン形成方法および現像条件の決定方法
JP2017119744A (ja) 重合体およびポジ型レジスト組成物
WO2016132724A1 (ja) 重合体およびポジ型レジスト組成物
JP6680291B2 (ja) 重合体およびポジ型レジスト組成物
WO2016132726A1 (ja) 重合体およびポジ型レジスト組成物
JP6680292B2 (ja) 重合体およびポジ型レジスト組成物、並びに、レジストパターン形成方法
JP6812636B2 (ja) レジストパターン形成方法および現像条件の決定方法
JP6790359B2 (ja) レジストパターン形成方法および現像条件の決定方法
JP6750317B2 (ja) 共重合体およびポジ型レジスト組成物
WO2018155214A1 (ja) 重合体およびポジ型レジスト溶液

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16752114

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2017500512

Country of ref document: JP

Kind code of ref document: A

WWE Wipo information: entry into national phase

Ref document number: 15549764

Country of ref document: US

ENP Entry into the national phase

Ref document number: 20177022343

Country of ref document: KR

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 16752114

Country of ref document: EP

Kind code of ref document: A1
