WO2016125761A1 - 水溶性金属加工油組成物およびその使用方法 - Google Patents

水溶性金属加工油組成物およびその使用方法 Download PDF

Info

Publication number
WO2016125761A1
WO2016125761A1 PCT/JP2016/052966 JP2016052966W WO2016125761A1 WO 2016125761 A1 WO2016125761 A1 WO 2016125761A1 JP 2016052966 W JP2016052966 W JP 2016052966W WO 2016125761 A1 WO2016125761 A1 WO 2016125761A1
Authority
WO
WIPO (PCT)
Prior art keywords
water
soluble metalworking
component
oil composition
metalworking oil
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2016/052966
Other languages
English (en)
French (fr)
Inventor
友彦 北村
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Idemitsu Kosan Co Ltd
Original Assignee
Idemitsu Kosan Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Idemitsu Kosan Co Ltd filed Critical Idemitsu Kosan Co Ltd
Priority to CN201680008836.3A priority Critical patent/CN107207992A/zh
Publication of WO2016125761A1 publication Critical patent/WO2016125761A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Classifications

    • C—CHEMISTRY; METALLURGY
    • C10—PETROLEUM, GAS OR COKE INDUSTRIES; TECHNICAL GASES CONTAINING CARBON MONOXIDE; FUELS; LUBRICANTS; PEAT
    • C10M—LUBRICATING COMPOSITIONS; USE OF CHEMICAL SUBSTANCES EITHER ALONE OR AS LUBRICATING INGREDIENTS IN A LUBRICATING COMPOSITION
    • C10M101/00—Lubricating compositions characterised by the base-material being a mineral or fatty oil
    • C10M101/02—Petroleum fractions
    • C—CHEMISTRY; METALLURGY
    • C10—PETROLEUM, GAS OR COKE INDUSTRIES; TECHNICAL GASES CONTAINING CARBON MONOXIDE; FUELS; LUBRICANTS; PEAT
    • C10M—LUBRICATING COMPOSITIONS; USE OF CHEMICAL SUBSTANCES EITHER ALONE OR AS LUBRICATING INGREDIENTS IN A LUBRICATING COMPOSITION
    • C10M101/00—Lubricating compositions characterised by the base-material being a mineral or fatty oil
    • C10M101/04—Fatty oil fractions
    • C—CHEMISTRY; METALLURGY
    • C10—PETROLEUM, GAS OR COKE INDUSTRIES; TECHNICAL GASES CONTAINING CARBON MONOXIDE; FUELS; LUBRICANTS; PEAT
    • C10M—LUBRICATING COMPOSITIONS; USE OF CHEMICAL SUBSTANCES EITHER ALONE OR AS LUBRICATING INGREDIENTS IN A LUBRICATING COMPOSITION
    • C10M129/00—Lubricating compositions characterised by the additive being an organic non-macromolecular compound containing oxygen
    • C10M129/02—Lubricating compositions characterised by the additive being an organic non-macromolecular compound containing oxygen having a carbon chain of less than 30 atoms
    • C10M129/26—Carboxylic acids; Salts thereof
    • C10M129/28—Carboxylic acids; Salts thereof having carboxyl groups bound to acyclic or cycloaliphatic carbon atoms
    • C10M129/38—Carboxylic acids; Salts thereof having carboxyl groups bound to acyclic or cycloaliphatic carbon atoms having 8 or more carbon atoms
    • C—CHEMISTRY; METALLURGY
    • C10—PETROLEUM, GAS OR COKE INDUSTRIES; TECHNICAL GASES CONTAINING CARBON MONOXIDE; FUELS; LUBRICANTS; PEAT
    • C10M—LUBRICATING COMPOSITIONS; USE OF CHEMICAL SUBSTANCES EITHER ALONE OR AS LUBRICATING INGREDIENTS IN A LUBRICATING COMPOSITION
    • C10M133/00—Lubricating compositions characterised by the additive being an organic non-macromolecular compound containing nitrogen
    • C10M133/02—Lubricating compositions characterised by the additive being an organic non-macromolecular compound containing nitrogen having a carbon chain of less than 30 atoms
    • C10M133/04—Amines, e.g. polyalkylene polyamines; Quaternary amines
    • C—CHEMISTRY; METALLURGY
    • C10—PETROLEUM, GAS OR COKE INDUSTRIES; TECHNICAL GASES CONTAINING CARBON MONOXIDE; FUELS; LUBRICANTS; PEAT
    • C10M—LUBRICATING COMPOSITIONS; USE OF CHEMICAL SUBSTANCES EITHER ALONE OR AS LUBRICATING INGREDIENTS IN A LUBRICATING COMPOSITION
    • C10M135/00—Lubricating compositions characterised by the additive being an organic non-macromolecular compound containing sulfur, selenium or tellurium
    • C10M135/02—Sulfurised compounds
    • C10M135/04—Hydrocarbons
    • C—CHEMISTRY; METALLURGY
    • C10—PETROLEUM, GAS OR COKE INDUSTRIES; TECHNICAL GASES CONTAINING CARBON MONOXIDE; FUELS; LUBRICANTS; PEAT
    • C10M—LUBRICATING COMPOSITIONS; USE OF CHEMICAL SUBSTANCES EITHER ALONE OR AS LUBRICATING INGREDIENTS IN A LUBRICATING COMPOSITION
    • C10M135/00—Lubricating compositions characterised by the additive being an organic non-macromolecular compound containing sulfur, selenium or tellurium
    • C10M135/20—Thiols; Sulfides; Polysulfides
    • C—CHEMISTRY; METALLURGY
    • C10—PETROLEUM, GAS OR COKE INDUSTRIES; TECHNICAL GASES CONTAINING CARBON MONOXIDE; FUELS; LUBRICANTS; PEAT
    • C10M—LUBRICATING COMPOSITIONS; USE OF CHEMICAL SUBSTANCES EITHER ALONE OR AS LUBRICATING INGREDIENTS IN A LUBRICATING COMPOSITION
    • C10M169/00—Lubricating compositions characterised by containing as components a mixture of at least two types of ingredient selected from base-materials, thickeners or additives, covered by the preceding groups, each of these compounds being essential
    • C10M169/04—Mixtures of base-materials and additives
    • C—CHEMISTRY; METALLURGY
    • C10—PETROLEUM, GAS OR COKE INDUSTRIES; TECHNICAL GASES CONTAINING CARBON MONOXIDE; FUELS; LUBRICANTS; PEAT
    • C10M—LUBRICATING COMPOSITIONS; USE OF CHEMICAL SUBSTANCES EITHER ALONE OR AS LUBRICATING INGREDIENTS IN A LUBRICATING COMPOSITION
    • C10M173/00—Lubricating compositions containing more than 10% water

Definitions

  • the present invention relates to a water-soluble metalworking oil composition and a method for using the same.
  • water-soluble composition used for such an aqueous type processing oil, for example, at least selected from microcapsules containing an antibacterial substance, mineral oil, synthetic lubricant, oiliness improver and extreme pressure agent
  • a water-soluble metalworking lubricant composition comprising a lubricant component containing one or more kinds (Patent Document 1).
  • an extreme pressure additive for example, a polymer cation compound, an alicyclic amine and / or an aromatic amine, a monocarboxylic acid and / or a dicarboxylic acid and a basic substance necessary for neutralizing and water-solubilizing the carboxylic acid
  • Patent Document 2 A water-soluble oil for metal processing containing polyoxyalkylene glycol and water has been proposed (Patent Document 2).
  • a water-soluble metal processing lubricant comprising, for example, a hydroxy fatty acid compound, a fatty acid having 8 to 20 carbon atoms, a basic compound, a linear olefin having 8 to 20 carbon atoms, and a nonionic surfactant.
  • An object of the present invention is to provide a water-soluble metalworking oil composition that can suppress tool wear and is excellent in liquid stability, and a method for using the same.
  • the above-described water-soluble metalworking oil composition is diluted with water so that the concentration at the time of use is 3% by volume or more, and used for processing a work material.
  • a method of using a water-soluble metalworking oil composition is provided.
  • the present composition a water-soluble metalworking oil composition which is an embodiment of the present invention
  • the composition obtained by blending various components includes not only “a composition containing various components” but also “in place of at least one of the various components”.
  • Water-soluble metalworking oil composition This composition is a stock solution diluted with water and used for various types of metal processing, and comprises the following components (A), (B), (C), and (D).
  • the fats and oils include natural fats and oils (for example, beef tallow, pork fat, soybean oil, rapeseed oil, rice bran oil, castor oil, coconut oil, palm oil, and palm kernel oil) and hydrides of the natural fats and oils.
  • the fats and oils may be synthetic fats and oils such as esters.
  • the ester include esters obtained by reacting a carboxylic acid having a hydrocarbon group having 6 to 24 carbon atoms and a carboxyl group with an alcohol having 2 to 18 carbon atoms. These may be used alone or in any combination of two or more.
  • Component (A) preferably has a kinematic viscosity at 40 ° C. of 2 mm 2 / s or more, more preferably 5 mm 2 / s or more, and more preferably 8 mm 2 / s or more from the viewpoint of lubricity. preferable.
  • the component (A) preferably has a kinematic viscosity at 40 ° C. of 80 mm 2 / s or less, and 70 mm 2 / s or less from the viewpoint of handling of the stock solution and permeability between the work material and the tool. More preferably, it is more preferably 60 mm 2 / s or less.
  • the kinematic viscosity is a value measured according to JIS K2283.
  • Component (B) in the present composition is at least one selected from the group consisting of unsaturated fatty acids and polymers thereof. If it is unsaturated fatty acid or its polymer, the lubricity of a composition will become favorable.
  • the number of carbon atoms of the unsaturated fatty acid is 12 or more, preferably 14 or more, and more preferably 16 or more. If this carbon number is 12 or more, the liquid stability at the time of diluting this composition and the inhibitory effect of tool wear will improve.
  • the component (B) is preferably at least one selected from the group consisting of tall oil fatty acids and their polymerized fatty acids.
  • the blending amount of the component (B) is 5% by mass or more based on the total amount of the composition, preferably 8% by mass or more and 60% by mass or less, and more preferably 10% by mass or more and 50% by mass or less. If the compounding quantity of (B) component is 5 mass% or more, the liquid stability at the time of diluting this composition and the inhibitory effect of tool wear will improve.
  • the component (C) is preferably a polysulfide having a sulfur chain length of 2 or more, more preferably a sulfur chain length of 3 or more, and further preferably a sulfur chain length of 5 or more. If the sulfur chain length is 2 or more, the extreme pressure property becomes better, and the wear resistance of the tool is improved.
  • the polysulfide having a sulfur chain length of 2 or more include dimethyl-trisulfide, diethoxy disulfide, ethyl-hydrodisulfide, diacetyl-disulfide, and di-t-dodecyl trisulfide.
  • the blending amount of the component (C) is preferably 1% by mass or more and 30% by mass or less, more preferably 2% by mass or more and 20% by mass or less, more preferably 5% by mass or more and 15% by mass based on the total amount of the composition. More preferably, it is as follows. When the amount of component (C) is 1% by mass or more and 30% by mass or less, the effect of suppressing tool wear is improved.
  • Component (D)] (D) component in this composition is an amine compound.
  • the amine compound include alkanolamine, alkylamine, alicyclic amine, and aromatic amine.
  • alkanolamine include monoethanolamine, diethanolamine, triethanolamine, monoisopropanolamine, diisopropanolamine, triisopropanolamine, methyldiethanolamine, ethyldiethanolamine, butyldiethanolamine, cyclohexyldiethanolamine, phenyldiethanolamine, benzyldiethanolamine, oleyldiethanolamine, Lauryldiethanolamine, xylyldiethanolamine, dimethylethanolamine, diethylethanolamine, dibutylethanolamine, dioctylethanolamine, dioleylethanolamine, octyldipropanolamine, stearyl dipropanolamine, tolyldipropanolamine, dibutyl Ro
  • alkylamine examples include methylamine, ethylamine, dimethylamine, diethylamine, methylethylamine, methylpropylamine, ethylenediamine, tetramethylenediamine, N-ethylethylenediamine, diethylenetriamine, triethylenetetramine, tetraethylenepentamine, and pentaethylenehexamine. Can be mentioned.
  • Examples of the alicyclic amine include 1,4-diaminocyclohexane, 4,4′-diaminodicyclohexylmethane, 4,4′-diamino-3,3′-dimethyldicyclohexylmethane, 4,4′-diamino-3, Examples include 3′-dimethyldicyclohexyl, N, N-dicyclohexylmethylamine, and the like.
  • Examples of aromatic amines include benzylamine and dibenzylamine.
  • amine compounds may be further substituted with one or more functional groups having a ring structure such as an alkyl group having 1 to 18 carbon atoms, a cyclohexyl group, and a phenyl group. These may be used alone or in any combination of two or more.
  • the blending amount of component (D) is related to the blending amount of component (B), and the ratio of the base number of component (D) to the acid value of component (B) (base number of component (D) / (B )
  • the acid value) of the component is higher than 1, preferably 1.1 or higher, more preferably 1.2 or higher. If the base value of the component (D) / the acid value of the component (B) is higher than 1, the liquid stability when the composition is diluted with water is excellent. Moreover, it is excellent also in rot resistance.
  • an acid value is the value [mgKOH / g] measured by the potentiometric titration method based on JISK2501.
  • the base number is a value [mg KOH / g] measured by the hydrochloric acid method according to JIS K2501.
  • additives and the like can be further blended as long as the effects of the present invention are not impaired.
  • additives include nonionic surfactants, metal deactivators, rust inhibitors, antifoaming agents, and bactericides. These may be used alone or in any combination of two or more.
  • nonionic surfactant include alkyl polyethylene glycol, polyethylene glycol stearate, and pentaerythritol stearate monoester. As a compounding quantity, about 0.1 to 10 mass% is preferable on the basis of the total amount of the composition.
  • Examples of the metal deactivator include benzotriazole, benzotriazole derivatives, imidazoline, pyrimidine derivatives, thiadiazole, and thiadiazole. As a compounding quantity, about 0.01 mass% or more and 10 mass% or less are preferable on the composition whole quantity basis.
  • Examples of the rust inhibitor include amine salts of dodecanedioic acid, amine salts of nonanoic acid, alkylbenzene sulfonate, dinonyl naphthalene sulfonate, alkenyl succinate, and polyhydric alcohol ester. As a compounding quantity, about 1 mass% or more and 30 mass% or less are preferable on the composition whole quantity basis.
  • Examples of the antifoaming agent include methyl silicone oil, fluorosilicone oil, and polyacrylate. As a compounding quantity, about 0.01 mass% or more and about 1 mass% or less are preferable on the composition whole quantity basis.
  • Examples of the disinfectant include triazine preservatives, alkylbenzimidazole preservatives, paraoxybenzoic acid esters (parabens), benzoic acid, salicylic acid, sorbic acid, dehydroacetic acid, p-toluenesulfonic acid, and salts thereof. And phenoxyethanol and the like.
  • the blending amount is preferably about 0.01% by mass or more and 5% by mass or less based on the total amount of the composition.
  • the composition may have an effect of improving the dispersion stability or liquid stability of the composition.
  • deionized water ion-exchange water
  • a pure water a tap water, industrial water etc.
  • the dispersion stability or liquid stability of the composition varies depending on the contents of the components (A) to (D) in the composition and their blending ratio. Therefore, water may not be required.
  • This composition uses the composition as a stock solution and is appropriately diluted with water so as to have an appropriate concentration according to the purpose of use, and includes punching, cutting, grinding, polishing, drawing, drawing, rolling, etc. It can be suitably used in various metal processing fields. Grinding includes cylindrical grinding, internal grinding, surface grinding, centerless grinding, tool grinding, honing, super-finishing, and special curved grinding (eg screw grinding, gear grinding, cam grinding) , Roll grinding). The composition is particularly suitable for cutting or grinding.
  • the present composition is preferably diluted with water so that the concentration at the time of use is 3% by volume or more and used for processing a work material, more preferably 5% by volume or more, and further preferably 10% by volume. That's it. If the concentration at the time of dilution with water is 3% by volume or more, the effect of reducing tool wear can be sufficiently obtained, and the effect of extending the tool life can be sufficiently obtained.
  • it is not essential that all the blended components are uniformly dissolved, whether it is a stock solution or a diluted solution. Therefore, it may be a solution or a dispersion form such as an emulsion.
  • water used when diluting stock solution deionized water (ion-exchange water), a pure water, a tap water, industrial water etc. can be used, for example.
  • Naphthenic mineral oil Kinematic viscosity at 40 ° C 26mm 2 / s * 2 Polymerized fatty acid obtained by heat-dehydrating condensation of ricinoleic acid at 200 ° C under a nitrogen stream. Acid value: 52 mgKOH / g, Saponification value: 196 mgKOH / g, Hydroxyl value: 20 mgKOH / g * 3 Emulgen 404 (Kao Chemical)

Landscapes

  • Chemical & Material Sciences (AREA)
  • Oil, Petroleum & Natural Gas (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Organic Chemistry (AREA)
  • Engineering & Computer Science (AREA)
  • Lubricants (AREA)

Abstract

　本発明の水溶性金属加工油組成物は、（Ａ）鉱物油、合成油、および油脂のうち、少なくともいずれか１種以上、（Ｂ）炭素数１２以上の不飽和脂肪酸、およびその重合体からなる群から選択される少なくとも１種以上、（Ｃ）硫黄系極圧剤、並びに（Ｄ）アミン化合物を配合してなり、前記（Ｂ）成分の配合量が、組成物全量基準で５質量％以上であり、前記（Ｂ）成分の酸価に対する前記（Ｄ）成分の塩基価の比が１より高いことを特徴とする。

Description

水溶性金属加工油組成物およびその使用方法
　本発明は、水溶性金属加工油組成物およびその使用方法に関する。
　塑性加工、切削加工、および研削加工等に用いられる加工油剤には油系（油性）と水系（水性）があるが、冷却性および浸潤性に優れ、火災の危険がない水性タイプが多用されている。このような水性タイプの加工油剤に用いられる水溶性の組成物として、例えば、抗菌性物質を内部に含むマイクロカプセルと、鉱物油、合成潤滑剤、油性向上剤および極圧剤から選ばれた少なくとも１種以上を含有する潤滑剤成分と、からなる水溶性金属加工用潤滑剤組成物が提案されている（特許文献１）。また例えば、極圧添加剤、高分子カチオン化合物、脂環式アミンおよび／または芳香族アミン、モノカルボン酸および／またはジカルボン酸と該カルボン酸を中和水溶化するのに必要な塩基性物質、ポリオキシアルキレングリコール、並びに水を含有する金属加工用水溶性油が提案されている（特許文献２）。また例えば、ヒドロキシ脂肪酸化合物、炭素数８～２０の脂肪酸、塩基性化合物、炭素数８～２０の直鎖オレフィン、および非イオン系面活性剤を配合してなる水溶性金属加工用潤滑剤が提案されている（特許文献３）。
特開平０３－１７７４９８号公報 特開平１１－２７９５８１号公報 特開２００９－２４２７４３号公報
　近年、加工の業界では、生産性向上のために、加工の高速化が進められている。しかしながら、高速加工において、従来の加工油剤では工具摩耗が問題になりやすい。また、水性タイプ用の組成物は、通常、水で希釈して使用するが、その際に原液と水とが分離する問題もある。
　本発明は、工具の摩耗を抑制することができ、液安定性に優れる水溶性金属加工油組成物およびその使用方法を提供することを目的とする。
　本発明の一態様によれば、（Ａ）鉱物油、合成油、および油脂のうち、少なくともいずれか１種以上、（Ｂ）炭素数１２以上の不飽和脂肪酸、およびその重合体からなる群から選択される少なくとも１種以上、（Ｃ）硫黄系極圧剤、並びに（Ｄ）アミン化合物を配合してなり、前記（Ｂ）成分の配合量が、組成物全量基準で５質量％以上であり、前記（Ｂ）成分の酸価に対する前記（Ｄ）成分の塩基価の比が１より高いことを特徴とする水溶性金属加工油組成物が提供される。
　また、本発明の一態様によれば、前述の水溶性金属加工油組成物を、使用時の濃度が３体積％以上となるように水で希釈して、被削材の加工に使用することを特徴とする水溶性金属加工油組成物の使用方法が提供される。
　本発明によれば、工具の摩耗を抑制することができ、液安定性に優れる水溶性金属加工油組成物およびその使用方法を提供することができる。
　以下、本発明の一実施態様である水溶性金属加工油組成物（以下、「本組成物」ともいう。）について詳細に説明する。
　なお、本発明の水溶性金属加工油組成物において、各種成分を配合してなる組成物には、「各種成分を含む組成物」だけでなく、「各種成分の少なくともいずれかの成分の代わりに、当該成分が変性した変性物を含む組成物」および「各種成分のうちいずれか２成分以上が反応した反応生成物を含む組成物」も含まれる。
［水溶性金属加工油組成物］
　本組成物は、水で希釈して各種の金属加工に用いるための原液であり、下記の（Ａ）成分、（Ｂ）成分、（Ｃ）成分、および（Ｄ）成分を配合してなる。
〔（Ａ）成分〕
　本組成物の（Ａ）成分は、鉱物油、合成油、および油脂のうち、少なくともいずれか１種以上である。
　鉱物油としては、例えば、パラフィン系原油、中間基系原油、またはナフテン系原油を常圧蒸留して得られる抽出油、当該常圧蒸留の残渣油を減圧蒸留して得られる抽出油、並びにこれらの抽出油を常法に従って精製することによって得られる精製油（具体的には、溶剤精製油、水添精製油、脱ロウ処理油、および白土処理油等）等が挙げられる。鉱物油の中では、ナフテン系の鉱物油が好適である。
　合成油としては、例えば、ポリα－オレフィン、α－オレフィンコポリマー、ポリブテン、アルキルベンゼン、ポリオキシアルキレングリコール、ポリオキシアルキレングリコールエステル、ポリオキシアルキレングリコールエーテル、シリコーンオイル、ポリオールエステル、モノエステル、およびα－オレフィン等が挙げられる。合成油の中では、潤滑性の観点よりポリオールエステルおよびモノエステルが好ましく、これらの中でもポリオールエステルがより好適である。
　油脂としては、例えば、天然油脂（例えば、牛脂、豚脂、大豆油、菜種油、米ぬか油、ひまし油、ヤシ油、パーム油、およびパーム核油等）並びに当該天然油脂の水素化物等が挙げられる。また油脂は、エステル等の合成油脂であってもよい。エステルとしては、例えば、炭素数６～２４の炭化水素基とカルボキシル基とを有するカルボン酸と、炭素数２～１８のアルコールとを反応して得られるエステル等が挙げられる。
　これらは１種を単独で用いてもよく、２種以上を任意に組み合わせて用いてもよい。
　（Ａ）成分は、潤滑性の観点より４０℃における動粘度が２ｍｍ２／ｓ以上であることが好ましく、５ｍｍ２／ｓ以上であることがより好ましく、８ｍｍ２／ｓ以上であることがさらに好ましい。また、（Ａ）成分は、原液のハンドリング、および被削材－工具間への浸透性の観点より４０℃における動粘度が８０ｍｍ２／ｓ以下であることが好ましく、７０ｍｍ２／ｓ以下であることがより好ましく、６０ｍｍ２／ｓ以下であることがさらに好ましい。
　なお、動粘度は、ＪＩＳ　Ｋ２２８３に準拠して測定した値である。
　（Ａ）成分の配合量としては、組成物全量基準で５質量％以上であることが好ましく、３０質量％以上９０質量％以下であることがより好ましく、４０質量％以上８０質量％以下であることがさらに好ましい。（Ａ）成分の配合量が５質量％以上であれば、工具摩耗の抑制効果がより向上する。
〔（Ｂ）成分〕
　本組成物における（Ｂ）成分は、不飽和脂肪酸、およびその重合体からなる群から選択される少なくとも１種以上である。不飽和脂肪酸あるいはその重合体であれば、組成物の潤滑性が良好となる。
　ここで、前記した不飽和脂肪酸の炭素数は１２以上であり、好ましくは、１４以上、より好ましくは、１６以上である。この炭素数が１２以上であれば、本組成物を希釈した際の液安定性、および工具摩耗の抑制効果が向上する。
　このような不飽和脂肪酸としては、例えば、ドデセン酸、ドコセン酸、オレイン酸、リノール酸、トール油脂肪酸、リシノール酸、リノレン酸、ウンデシレン酸、エライジン酸、およびエルカ酸等が挙げられる。なお、これらの脂肪酸は、直鎖構造に限らず、すべての分岐型異性体を含む。
　これらは、１種を単独で用いてもよく、２種以上を任意に組み合わせて用いてもよい。
　工具摩耗低減の観点から、（Ｂ）成分としては、トール油脂肪酸およびその重合脂肪酸からなる群から選択される少なくとも１種以上であることが好ましい。
　（Ｂ）成分の配合量は、組成物全量基準で５質量％以上であり、８質量％以上６０質量％以下であることが好ましく、１０質量％以上５０質量％以下であることがより好ましい。（Ｂ）成分の配合量が５質量％以上であれば、本組成物を希釈した際の液安定性、および工具摩耗の抑制効果が向上する。
〔（Ｃ）成分〕
　本組成物における（Ｃ）成分は、硫黄系極圧剤である。硫黄系極圧剤としては、例えば、硫化油脂、硫化脂肪酸、硫化エステル、硫化オレフィン、ジヒドロカルビルポリサルファイド、チアジアゾール化合物、アルキルチオカルバモイル化合物、トリアジン化合物、チオテルペン化合物、およびジアルキルチオジプロピオネート化合物等を挙げることができる。
　（Ｃ）成分は、硫黄鎖長が２以上のポリスルフィドであることが好ましく、より好ましくは硫黄鎖長が３以上、さらに好ましくは硫黄鎖長が５以上である。硫黄鎖長が２以上であれば、極圧性がより良好となり、工具の耐摩耗性も向上する。
　硫黄鎖長が２以上のポリスルフィドとしては、例えば、ジメチル－トリスルフィド、ジエトキシジスルフィド、エチル－ヒドロジスルフィド、ジアセチル－ジスルフィド、およびジｔ－ドデシルトリスルフィド等が挙げられる。
　（Ｃ）成分の配合量は、組成物全量基準で１質量％以上３０質量％以下であることが好ましく、２質量％以上２０質量％以下であることがより好ましく、５質量％以上１５質量％以下であることがさらに好ましい。（Ｃ）成分の配合量が１質量％以上３０質量％以下であれば、工具摩耗の抑制効果が向上する。
〔（Ｄ）成分〕
　本組成物における（Ｄ）成分は、アミン化合物である。アミン化合物としては、例えば、アルカノールアミン、アルキルアミン、脂環式アミン、および芳香族アミン等が挙げられる。
　アルカノールアミンとしては、例えば、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、モノイソプロパノールアミン、ジイソプロパノールアミン、トリイソプロパノールアミン、メチルジエタノールアミン、エチルジエタノールアミン、ブチルジエタノールアミン、シクロヘキシルジエタノールアミン、フェニルジエタノールアミン、ベンジルジエタノールアミン、オレイルジエタノールアミン、ラウリルジエタノールアミン、キシリルジエタノールアミン、ジメチルエタノールアミン、ジエチルエタノールアミン、ジブチルエタノールアミン、ジオクチルエタノールアミン、ジオレイルエタノールアミン、オクチルジプロパノールアミン、ステアリルジプロパノールアミン、トリルジプロパノールアミン、ジブチルプロパノールアミン、ジヘキシルプロパノールアミン、およびジラウリルプロパノールアミン等が挙げられる。
　アルキルアミンとしては、メチルアミン、エチルアミン、ジメチルアミン、ジエチルアミン、メチルエチルアミン、メチルプロピルアミン、エチレンジアミン、テトラメチレンジアミン、Ｎ－エチルエチレンジアミン、ジエチレントリアミン、トリエチレンテトラミン、テトラエチレンペンタミン、およびペンタエチレンヘキサミン等が挙げられる。
　脂環式アミンとしては、例えば、１，４－ジアミノシクロヘキサン、４，４’－ジアミノジシクロヘキシルメタン、４，４’－ジアミノ－３，３’－ジメチルジシクロヘキシルメタン、４，４’－ジアミノ－３，３’－ジメチルジシクロヘキシル、およびＮ，Ｎ－ジシクロヘキシルメチルアミン等が挙げられる。
　芳香族アミンとしては、例えば、ベンジルアミンおよびジベンジルアミン等が挙げられる。
　これらのアミン化合物は、さらに炭素数１～１８のアルキル基や、シクロヘキシル基、フェニル基等の環構造を有する官能基１つ以上で置換されてもよい。
　これらは、１種を単独で用いてもよく、２種以上を任意に組み合わせて用いてもよい。
　耐腐敗性の観点から、（Ｄ）成分は、Ｎ，Ｎ－ジシクロヘキシルメチルアミン、ジシクロヘキシルアミン、モノイソプロパノールアミン、トリイソプロパノールアミン、およびシクヘキシルジエタノールアミンのうちの少なくともいずれかであることが好ましい。
　（Ｄ）成分の配合量は、前記（Ｂ）成分の配合量との関係で、（Ｂ）成分の酸価に対する（Ｄ）成分の塩基価の比（（Ｄ）成分の塩基価／（Ｂ）成分の酸価）は、１より高く、好ましくは１．１以上、より好ましくは１．２以上である。（Ｄ）成分の塩基価／（Ｂ）成分の酸価が１より高ければ、本組成物を水で希釈した際の液安定性に優れる。また、耐腐敗性にも優れる。
　なお、酸価は、ＪＩＳ　Ｋ２５０１に準拠した電位差滴定法により測定した値［ｍｇＫＯＨ／ｇ］である。また、塩基価は、ＪＩＳ　Ｋ２５０１に準拠した塩酸法により測定した値［ｍｇＫＯＨ／ｇ］である。
〔その他の成分〕
　本組成物には、本発明の効果を損なわない範囲において、さらにその他任意の成分（添加剤等）を配合することができる。
　その他添加剤としては、例えば、非イオン界面活性剤、金属不活性化剤、防錆剤、消泡剤、および殺菌剤等が挙げられる。これらは１種を単独で用いてもよく、２種以上を任意に組み合わせて用いてもよい。
　非イオン界面活性剤としては、例えば、アルキルポリエチレングリコール、ステアリン酸ポリエチレングリコール、およびペンタエリスリットステアリン酸モノエステル等が挙げられる。配合量としては、組成物全量基準で０．１質量％以上１０質量％以下程度が好ましい。
　金属不活性化剤としては、例えば、ベンゾトリアゾール、ベンゾトリアゾール誘導体、イミダゾリン、ピリミジン誘導体、チアジアゾール、およびチアジアゾール等が挙げられる。配合量としては、組成物全量基準で０．０１質量％以上１０質量％以下程度が好ましい。
　防錆剤としては、例えば、ドデカン二酸のアミン塩、ノナン酸のアミン塩、アルキルベンゼンスルフォネート、ジノニルナフタレンスルフォネート、アルケニルコハク酸エステル、および多価アルコールエステル等が挙げられる。配合量としては、組成物全量基準で１質量％以上３０質量％以下程度が好ましい。
　消泡剤としては、例えば、メチルシリコーン油、フルオロシリコーン油、およびポリアクリレート等が挙げられる。配合量としては、組成物全量基準で０．０１質量％以上１質量％以下程度が好ましい。
　殺菌剤としては、例えば、トリアジン系防腐剤、アルキルベンゾイミダゾール系防腐剤、パラオキシ安息香酸エステル類（パラベン類）、安息香酸、サリチル酸、ソルビン酸、デヒドロ酢酸、ｐ－トルエンスルホン酸およびそれらの塩類、並びにフェノキシエタノール等が挙げられる。配合量としては、組成物全量基準で０．０１質量％以上５質量％以下程度が好ましい。
　本組成物（原液）を調製する際は、さらに水を配合してもよい。水を配合することで、組成物の分散安定性または液安定性を高める効果を有することがある。原液を調製する際に用いられる水については、特に制限はなく、例えば、脱イオン水（イオン交換水）、純水、水道水、および工業用水等が使用できる。
　組成物の分散安定性または液安定性は、組成物中の前記（Ａ）～（Ｄ）成分の内容とそれらの配合割合によっても変化する。そのため、水を必要としない場合もある。したがって、原液調製用の水の配合量は、組成物全量基準で０質量％以上５０質量％以下であることが好ましく、０質量％以上２０質量％以下であることがより好ましく、０質量％以上１０質量％以下であることがさらに好ましい。
　本組成物は、該組成物を原液とし、その使用目的に応じて適当な濃度になるよう適宜水に希釈して、打抜き加工、切削加工、研削加工をはじめ、研磨、絞り、抽伸、圧延等の各種の金属加工分野に好適に利用することができる。なお、研削加工としては、円筒研削加工、内面研削加工、平面研削加工、心なし研削加工、工具研削加工、ホーニング加工、超仕上げ加工、および特殊曲面研削加工（例えばねじ研削、歯車研削、カム研削、ロール研削）等が挙げられる。
　本組成物は、中でも、切削加工用または研削加工用として好適である。
　本組成物は、使用時の濃度が３体積％以上となるように水で希釈して、被削材の加工に使用することが好ましく、より好ましくは５体積％以上、さらに好ましくは１０体積％以上である。水による希釈時における濃度が３体積％以上であれば、工具摩耗低減効果が十分に得られ、ひいては工具寿命延長効果が十分に得られる。
　ただし、本組成物では、原液であっても希釈液であっても、すべての配合成分が均一に溶解することを必須としない。したがって、ソルーションであってもよく、エマルジョンのような分散形態であってもよい。
　なお、原液を希釈する際に用いられる水については、例えば、脱イオン水（イオン交換水）、純水、水道水、および工業用水等が使用できる。
　本組成物は、鉄系材料（例えば、炭素鋼、ダクタイル鋳鉄、ステンレス、および合金鋼等）、またはニッケル基合金（例えば、インコネル、およびハステロイ等）からなる被削材の加工に使用することが好ましい。上記被削材の加工に工具摩耗抑制効果の高い本組成物を使用すれば、様々な工具を用いて加工することができる。

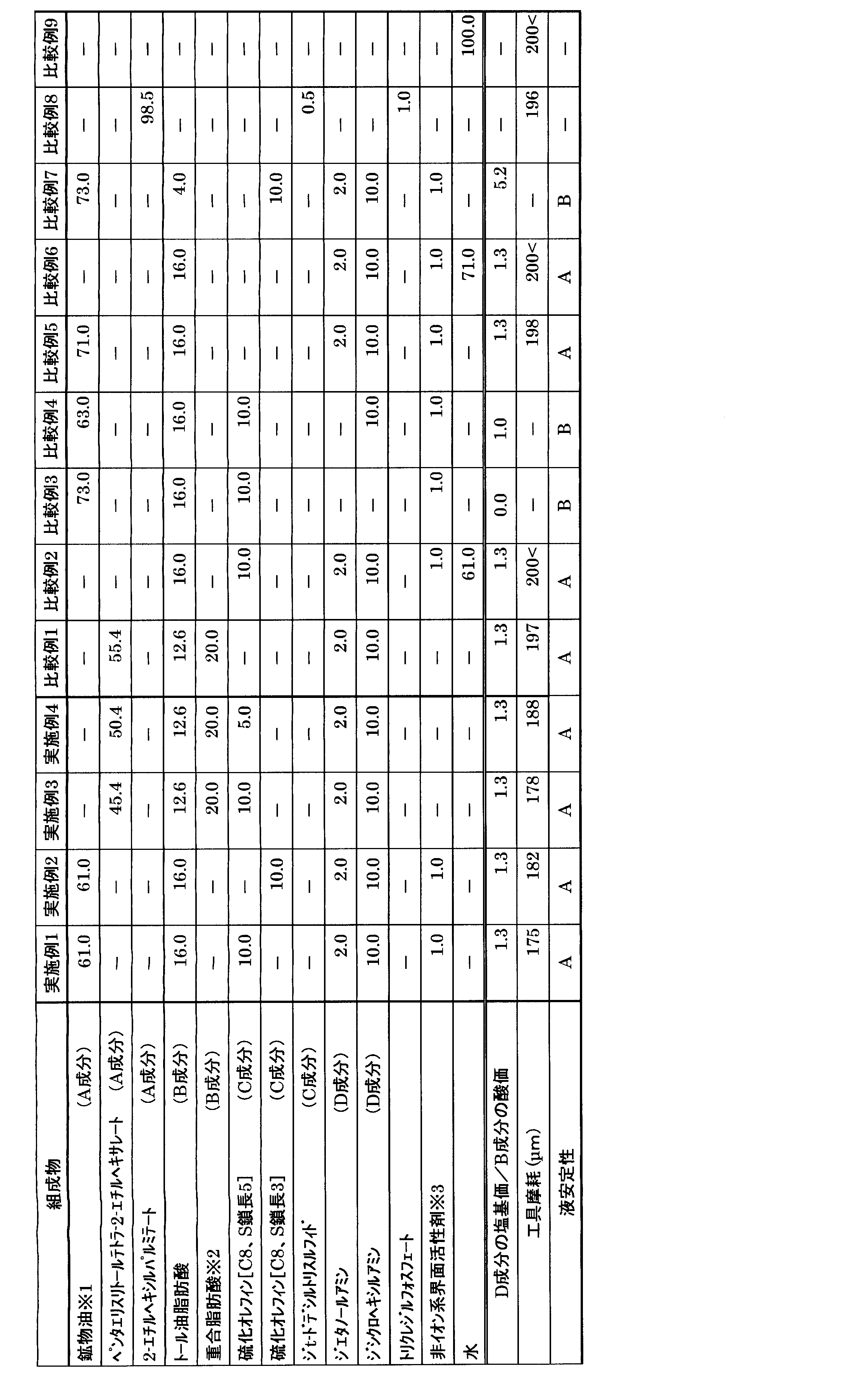

　以下に、実施例および比較例を挙げて本発明をさらに詳しく説明するが、本発明はこれらの記載内容に何ら制限されない。なお、各例における組成物の性状等は、下記の方法で求めた。
（１）動粘度
　　ＪＩＳ　Ｋ２２８３に準拠し、４０℃における動粘度を測定した。
（２）酸価
　ＪＩＳ　Ｋ２５０１に準拠して測定した。
（３）塩基価　ＪＩＳ　Ｋ２５０１に準拠して測定した。
（４）水酸基価
　ＪＩＳ　Ｋ００７０に準拠して測定した。
（５）けん化価
　ＪＩＳ　Ｋ２５０３に準拠して測定した。
＜組成物の評価＞
　表１に示す配合組成で、評価用の組成物を調製した。
　各組成物の評価を以下のような方法で行った。得られた結果を表１に示す。
［液安定性の評価法］
　１００ｍＬのメスシリンダー中で原液を水希釈（１０体積％）し、１００ｍＬとした。２４時間静置後、試料を目視にて観察し、油分の分離および浮遊、並びに不溶解物の発生がない場合をＡ、発生がある場合をＢとして評価した。なお、比較例８の組成物は不水溶性であり、比較例９の組成物は水のみからなるため、比較例８および比較例９においては、液安定性の評価は行わなかった。
［工具摩耗の評価法］
　原液を水希釈（１０体積％）した試験液を用いて以下の条件で切削を行った後、工具の横逃げ面摩耗幅をＤＩＧＩＴＡＬ　ＭＩＣＲＯＳＣＯＰＥ　ＶＨＸ－６００（キーエンス製）にて測定した。なお、比較例８は不水溶性であるため、希釈せずに評価を実施した。
（６）切削条件
　加工機：ヤマザキマザックＮＣ旋盤ＱＴ－１５Ｎ型
　被削材：ＦＣＤ４５０　直径９７ｍｍ
　切削工具：ＣＮＭＡ１２０４０４　ＵＣ５１１５（三菱マテリアル製）
　ホルダ：ＤＣＬＮＬ２０２０Ｋ１２（三菱マテリアル製）
　切削速度：２５０ｍ／ｍｉｎ
　送り：０．２ｍｍ／ｒｅｖ
　切込み量：１ｍｍ
　給油量：３．７Ｌ／ｈ
　給油方式：外部給油方式
　加工距離：４ｋｍ
Figure JPOXMLDOC01-appb-T000001
［注］
　※１　ナフテン系鉱物油：４０℃動粘度２６ｍｍ２／ｓ
　※２　リシノール酸を窒素気流下、２００℃で加熱脱水縮合することにより得られた重合脂肪酸。酸価：５２ｍｇＫＯＨ／ｇ、けん化価：１９６ｍｇＫＯＨ／ｇ、水酸基価：２０ｍｇＫＯＨ／ｇ
　※３　エマルゲン４０４（花王ケミカル）
　表１に示す結果から、実施例１～４の組成物は、工具摩耗抑制効果が良好であり、液安定性も良好であることが確認できた。一方、比較例１、２、５、６、８、および９の組成物は、工具摩耗が激しいことが確認できた。比較例３、４、および７の組成物に至っては、原液と水とが分離してしまい、工具摩耗を評価することができなかった。

Claims (9)

  1. 　（Ａ）鉱物油、合成油、および油脂のうち、少なくともいずれか１種以上、
    　（Ｂ）炭素数１２以上の不飽和脂肪酸、およびその重合体からなる群から選択される少なくとも１種以上、
    　（Ｃ）硫黄系極圧剤、並びに
    　（Ｄ）アミン化合物
    を配合してなり、
    　前記（Ｂ）成分の配合量が、組成物全量基準で５質量％以上であり、
    　前記（Ｂ）成分の酸価に対する前記（Ｄ）成分の塩基価の比が１より高い
    　ことを特徴とする水溶性金属加工油組成物。
  2. 　請求項１に記載の水溶性金属加工油組成物において、
    　前記（Ｂ）成分の酸価に対する前記（Ｄ）成分の塩基価の比が、１．１以上であることを特徴とする水溶性金属加工油組成物。
  3. 　請求項１または請求項２に記載の水溶性金属加工油組成物において、
    　前記（Ａ）成分の配合量が、組成物全量基準で５質量％以上であることを特徴とする水溶性金属加工油組成物。
  4. 　請求項１から請求項３までのいずれか１項に記載の水溶性金属加工油組成物において、
    　前記（Ｂ）成分が、トール油脂肪酸およびその重合脂肪酸からなる群から選択される少なくとも１種以上であることを特徴とする水溶性金属加工油組成物。
  5. 　請求項１から請求項４までのいずれか１項に記載の水溶性金属加工油組成物において、
    　前記（Ｃ）成分が、硫黄鎖長が２以上のポリスルフィドであることを特徴とする水溶性金属加工油組成物。
  6. 　請求項１から請求項５までのいずれか１項に記載の水溶性金属加工油組成物において、
    　前記（Ｃ）成分の配合量が、組成物全量基準で１質量％以上３０質量％以下であることを特徴とする水溶性金属加工油組成物。
  7. 　請求項１から請求項６までのいずれか１項に記載の水溶性金属加工油組成物において、
    　切削加工用または研削加工用であることを特徴とする水溶性金属加工油組成物。
  8. 　請求項１から請求項７までのいずれか１項に記載の水溶性金属加工油組成物を、使用時の濃度が３体積％以上となるように水で希釈して、被削材の加工に使用する
    　ことを特徴とする水溶性金属加工油組成物の使用方法。
  9. 　請求項８に記載の水溶性金属加工油組成物の使用方法において、
    　前記被削材が、鉄系材料、またはニッケル基合金からなることを特徴とする水溶性金属加工油組成物の使用方法。
PCT/JP2016/052966 2015-02-06 2016-02-01 水溶性金属加工油組成物およびその使用方法 Ceased WO2016125761A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
CN201680008836.3A CN107207992A (zh) 2015-02-06 2016-02-01 水溶性金属加工油组合物及其使用方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2015-022711 2015-02-06
JP2015022711A JP6777972B2 (ja) 2015-02-06 2015-02-06 水溶性金属加工油組成物およびその使用方法

Publications (1)

Publication Number Publication Date
WO2016125761A1 true WO2016125761A1 (ja) 2016-08-11

Family

ID=56564103

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2016/052966 Ceased WO2016125761A1 (ja) 2015-02-06 2016-02-01 水溶性金属加工油組成物およびその使用方法

Country Status (3)

Country Link
JP (1) JP6777972B2 (ja)
CN (1) CN107207992A (ja)
WO (1) WO2016125761A1 (ja)

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020196545A1 (ja) * 2019-03-26 2020-10-01 出光興産株式会社 水溶性金属加工油組成物、水溶性金属加工油組成物の製造方法、金属加工液及び金属加工方法
US11760955B2 (en) 2019-03-26 2023-09-19 Idemitsu Kosan Co., Ltd. Water-soluble metal processing oil composition
US20230348810A1 (en) * 2020-07-30 2023-11-02 Idemitsu Kosan Co.,Ltd. Water-soluble metalworking fluid

Families Citing this family (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
CN113122358A (zh) * 2020-01-16 2021-07-16 出光兴产株式会社 水溶性金属加工液组合物及其使用方法

Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5874657A (ja) * 1981-10-05 1983-05-06 ペンウォルト・コーポレーション ジアルキルポリスルフイドの脱臭
JPH108077A (ja) * 1996-06-20 1998-01-13 Daido Kagaku Kogyo Kk 金属塑性加工用潤滑油剤
JP2000063863A (ja) * 1998-08-13 2000-02-29 Asahi Denka Kogyo Kk 金属加工油組成物
JP2002146380A (ja) * 2000-11-17 2002-05-22 Daido Chem Ind Co Ltd アルミニウムｄｉ缶用成形加工潤滑剤組成物および該潤滑剤組成物を用いたアルミニウムｄｉ缶成形加工方法
WO2006129747A1 (ja) * 2005-06-01 2006-12-07 Kyodo Yushi Co., Ltd. 金属加工油剤組成物及び金属加工方法
WO2009150740A1 (ja) * 2008-06-12 2009-12-17 日本クエーカー・ケミカル株式会社 アルミニウムまたはその合金用研削加工液
WO2011034171A1 (ja) * 2009-09-18 2011-03-24 協同油脂株式会社 金属加工用油剤、金属加工方法及び金属加工品
WO2012039419A1 (ja) * 2010-09-21 2012-03-29 協同油脂株式会社 金属加工用油剤及び金属の加工方法
WO2013073615A1 (ja) * 2011-11-17 2013-05-23 出光興産株式会社 水溶性金属加工油剤、金属加工液、及び金属加工方法
WO2014080884A1 (ja) * 2012-11-20 2014-05-30 出光興産株式会社 水溶性金属加工油剤、金属加工液、及び金属加工方法
WO2014188948A1 (ja) * 2013-05-20 2014-11-27 Dic株式会社 ジアルキルポリスルフィド、ジアルキルポリスルフィドの製造方法、極圧添加剤及び潤滑流体組成物

Family Cites Families (10)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS57159891A (en) * 1981-03-27 1982-10-02 Yushiro Do Brazil Ind Chem Ltd Water-soluble cutting/grinding oil
JPS6088096A (ja) * 1983-10-20 1985-05-17 Harima Kasei Kogyo Kk 水溶性切削油剤組成物
JPS63120794A (ja) * 1986-11-11 1988-05-25 Nippon Parkerizing Co Ltd 鋼板の冷間圧延油
JP3368045B2 (ja) * 1994-04-15 2003-01-20 株式会社ネオス 水溶性加工油剤
DE19728806A1 (de) * 1997-07-05 1999-01-07 Rhein Chemie Rheinau Gmbh Geschwefelte unverzweigte Verbindungen, ein Verfahren zu ihrer Herstellung und ihre Verwendung
JP4769426B2 (ja) * 2004-04-28 2011-09-07 出光興産株式会社 金属加工油組成物
JP2006176604A (ja) * 2004-12-21 2006-07-06 Yuka Sangyo Kk 水溶性金属加工剤組成物
CN102250676B (zh) * 2011-06-15 2013-03-27 启东尤希路化学工业有限公司 高性能环境友好型半合成水溶性金属加工液
JP5890152B2 (ja) * 2011-11-17 2016-03-22 出光興産株式会社 水溶性金属加工油剤、金属加工液、及び金属加工方法
WO2013086483A1 (en) * 2011-12-09 2013-06-13 Evans Robert D Metalworking fluid composition and method for its use in the machining of compacted graphite iron

Patent Citations (11)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5874657A (ja) * 1981-10-05 1983-05-06 ペンウォルト・コーポレーション ジアルキルポリスルフイドの脱臭
JPH108077A (ja) * 1996-06-20 1998-01-13 Daido Kagaku Kogyo Kk 金属塑性加工用潤滑油剤
JP2000063863A (ja) * 1998-08-13 2000-02-29 Asahi Denka Kogyo Kk 金属加工油組成物
JP2002146380A (ja) * 2000-11-17 2002-05-22 Daido Chem Ind Co Ltd アルミニウムｄｉ缶用成形加工潤滑剤組成物および該潤滑剤組成物を用いたアルミニウムｄｉ缶成形加工方法
WO2006129747A1 (ja) * 2005-06-01 2006-12-07 Kyodo Yushi Co., Ltd. 金属加工油剤組成物及び金属加工方法
WO2009150740A1 (ja) * 2008-06-12 2009-12-17 日本クエーカー・ケミカル株式会社 アルミニウムまたはその合金用研削加工液
WO2011034171A1 (ja) * 2009-09-18 2011-03-24 協同油脂株式会社 金属加工用油剤、金属加工方法及び金属加工品
WO2012039419A1 (ja) * 2010-09-21 2012-03-29 協同油脂株式会社 金属加工用油剤及び金属の加工方法
WO2013073615A1 (ja) * 2011-11-17 2013-05-23 出光興産株式会社 水溶性金属加工油剤、金属加工液、及び金属加工方法
WO2014080884A1 (ja) * 2012-11-20 2014-05-30 出光興産株式会社 水溶性金属加工油剤、金属加工液、及び金属加工方法
WO2014188948A1 (ja) * 2013-05-20 2014-11-27 Dic株式会社 ジアルキルポリスルフィド、ジアルキルポリスルフィドの製造方法、極圧添加剤及び潤滑流体組成物

Cited By (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2020196545A1 (ja) * 2019-03-26 2020-10-01 出光興産株式会社 水溶性金属加工油組成物、水溶性金属加工油組成物の製造方法、金属加工液及び金属加工方法
JP2020158611A (ja) * 2019-03-26 2020-10-01 出光興産株式会社 水溶性金属加工油組成物、水溶性金属加工油組成物の製造方法、金属加工液及び金属加工方法
US11760955B2 (en) 2019-03-26 2023-09-19 Idemitsu Kosan Co., Ltd. Water-soluble metal processing oil composition
JP7430492B2 (ja) 2019-03-26 2024-02-13 出光興産株式会社 水溶性金属加工油組成物、水溶性金属加工油組成物の製造方法、金属加工液及び金属加工方法
US20230348810A1 (en) * 2020-07-30 2023-11-02 Idemitsu Kosan Co.,Ltd. Water-soluble metalworking fluid

Also Published As

Publication number Publication date
JP2016145293A (ja) 2016-08-12
JP6777972B2 (ja) 2020-10-28
CN107207992A (zh) 2017-09-26

Similar Documents

Publication Publication Date Title
CN106459823B (zh) 水溶性金属加工油和金属加工用冷却剂
US9605232B2 (en) Water-soluble metalworking oil agent, metalworking fluid, and metalworking method
US9683189B2 (en) Water-soluble metalworking oil agent, metalworking fluid, and metalworking method
JP5281007B2 (ja) 水性金属加工油剤
JP6009378B2 (ja) 水溶性金属加工油剤および金属加工用クーラント
CN106459822B (zh) 水溶性金属加工油和金属加工用冷却剂
WO2016125761A1 (ja) 水溶性金属加工油組成物およびその使用方法
JP6355339B2 (ja) 金属加工油剤組成物、それを用いた加工方法及びその金属加工方法により製造される金属加工部品
CN108138076A (zh) 水溶性金属加工油组合物
WO2011034171A1 (ja) 金属加工用油剤、金属加工方法及び金属加工品
JP6088842B2 (ja) 水性金属加工油剤
JP7637145B2 (ja) 水溶性金属加工液組成物およびその使用方法
JP5898554B2 (ja) 金属加工用潤滑油組成物
JP7834461B2 (ja) 水溶性金属加工油剤
JP7305751B2 (ja) 水溶性金属加工油組成物
JP2018177866A (ja) 水溶性金属加工油組成物、及び金属加工方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 16746592

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 16746592

Country of ref document: EP

Kind code of ref document: A1
