無機膜付き支持基板およびガラス積層体、ならびに、それらの製造方法および電子デバイスの製造方法 Download PDF

Info

Publication number
WO2016017650A1
WO2016017650A1 PCT/JP2015/071400 JP2015071400W WO2016017650A1 WO 2016017650 A1 WO2016017650 A1 WO 2016017650A1 JP 2015071400 W JP2015071400 W JP 2015071400W WO 2016017650 A1 WO2016017650 A1 WO 2016017650A1
Authority
WO
WIPO (PCT)
Prior art keywords
inorganic film
support substrate
inorganic
substrate
glass
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2015/071400
Other languages
English (en)
French (fr)
Inventor
藤原　晃男
祐人 亀田
光耀 牛
政洋 岸
陽介 秋田
祥孝 松山
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
AGC Inc
Original Assignee
Asahi Glass Co Ltd
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Asahi Glass Co Ltd filed Critical Asahi Glass Co Ltd
Publication of WO2016017650A1 publication Critical patent/WO2016017650A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B17/00—Layered products essentially comprising sheet glass, or glass, slag, or like fibres
    • B32B17/06—Layered products essentially comprising sheet glass, or glass, slag, or like fibres comprising glass as the main or only constituent of a layer, next to another layer of a specific material
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B3/00—Layered products comprising a layer with external or internal discontinuities or unevennesses, or a layer of non-planar shape; Layered products comprising a layer having particular features of form
    • B32B3/10—Layered products comprising a layer with external or internal discontinuities or unevennesses, or a layer of non-planar shape; Layered products comprising a layer having particular features of form characterised by a discontinuous layer, i.e. formed of separate pieces of material
    • B32B3/14—Layered products comprising a layer with external or internal discontinuities or unevennesses, or a layer of non-planar shape; Layered products comprising a layer having particular features of form characterised by a discontinuous layer, i.e. formed of separate pieces of material characterised by a face layer formed of separate pieces of material which are juxtaposed side-by-side
    • B—PERFORMING OPERATIONS; TRANSPORTING
    • B32—LAYERED PRODUCTS
    • B32B—LAYERED PRODUCTS, i.e. PRODUCTS BUILT-UP OF STRATA OF FLAT OR NON-FLAT, e.g. CELLULAR OR HONEYCOMB, FORM
    • B32B9/00—Layered products comprising a layer of a particular substance not covered by groups B32B11/00 - B32B29/00
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C15/00—Surface treatment of glass, not in the form of fibres or filaments, by etching
    • C—CHEMISTRY; METALLURGY
    • C03—GLASS; MINERAL OR SLAG WOOL
    • C03C—CHEMICAL COMPOSITION OF GLASSES, GLAZES OR VITREOUS ENAMELS; SURFACE TREATMENT OF GLASS; SURFACE TREATMENT OF FIBRES OR FILAMENTS MADE FROM GLASS, MINERALS OR SLAGS; JOINING GLASS TO GLASS OR OTHER MATERIALS
    • C03C17/00—Surface treatment of glass, not in the form of fibres or filaments, by coating
    • C03C17/22—Surface treatment of glass, not in the form of fibres or filaments, by coating with other inorganic material
    • H—ELECTRICITY
    • H05—ELECTRIC TECHNIQUES NOT OTHERWISE PROVIDED FOR
    • H05B—ELECTRIC HEATING; ELECTRIC LIGHT SOURCES NOT OTHERWISE PROVIDED FOR; CIRCUIT ARRANGEMENTS FOR ELECTRIC LIGHT SOURCES, IN GENERAL
    • H05B33/00—Electroluminescent light sources
    • H05B33/02—Details

Definitions

  • the present invention relates to a support substrate with an inorganic film used when manufacturing an electronic device such as a liquid crystal panel or an organic EL panel using a glass substrate, a glass laminate in which a glass substrate is laminated thereon, and these The present invention relates to a manufacturing method and an electronic device manufacturing method.
  • an electronic device is manufactured on a glass substrate while the glass substrate is supported by a support substrate.
  • a support substrate with an inorganic film in which an inorganic film (adsorption film) is formed on a glass support substrate is prepared, and a laminated body in which the glass substrate is laminated and adhered to the inorganic film of the support substrate is used.
  • Patent Documents 1 and 2 methods for peeling the glass substrate from the laminate have been proposed. According to these methods, even if a thin glass substrate is used, handling property is improved, and proper positioning is possible, and a glass substrate on which elements are arranged after a predetermined treatment is easily peeled from the laminate. It is disclosed that this is possible.
  • Patent Document 3 when an electronic device is manufactured on a glass substrate supported by a support substrate, for example, a strip-shaped rough surface and a strip-shaped smooth surface are alternately formed on the contact surface of the support substrate with the glass substrate. It is disclosed that the glass substrate can be more easily peeled from the laminate by providing a relatively strong region and a weak region, such as by providing.
  • Japanese Unexamined Patent Publication No. 2011-184284 Japanese Unexamined Patent Publication No. 2011-201725 Japanese Unexamined Patent Publication No. 2011-162432
  • adhesion may be poor when a glass substrate is laminated on the surface of the inorganic film. That is, even if the inorganic film of the supporting substrate and the glass substrate are stacked, they do not naturally adhere to each other, and even if they are mechanically pressed, they may not adhere or may be unintentionally peeled off.
  • An object of the present invention is to solve such problems of the prior art, suppress foaming between the glass substrate and the inorganic film when processing at a high temperature, and further, the inorganic film and the glass.
  • Support substrate with an inorganic film having good adhesion to the substrate a glass laminate in which a glass substrate is laminated on the support substrate with an inorganic film, a method for producing the support substrate with an inorganic film and the glass laminate, and
  • An object is to provide a method for manufacturing an electronic device.
  • the first aspect of the support substrate with an inorganic film of the present invention includes a support substrate and an inorganic film formed on the support substrate,
  • the inorganic film is composed of a plurality of island portions scattered on the support substrate, and the exposed portion of the support substrate on which the inorganic film is not formed is connected to the outside in the surface direction of the support substrate.
  • a featured support substrate with an inorganic film is provided.
  • the island portion has a height of 40 nm or less. Moreover, it is preferable that another island part is formed in the said island part in the position within 20 micrometers by the space
  • the individual area of the island is preferably 0.1 to 10000 ⁇ m 2 . Further, the total area of the plurality of islands is preferably 11 to 80% as an area ratio with respect to the surface of the support substrate.
  • the second aspect of the support substrate with an inorganic film of the present invention has a support substrate and an inorganic film formed on the support substrate,
  • the inorganic film has irregularities composed of a plurality of convex portions consisting of thick portions and concave portions consisting of thin portions, and the concave portions are connected to the outside in the surface direction of the support substrate.
  • a support substrate with an inorganic film is provided.
  • the difference in height of the unevenness is 40 nm or less.
  • the said convex part forms another convex part in the position within 20 micrometers in the space
  • the individual areas of the convex portions are 0.1 to 10,000 ⁇ m 2 .
  • the total area of the plurality of convex portions is preferably 11 to 80% as an area ratio with respect to the surface of the support substrate.
  • the glass laminate of the present invention provides a glass laminate in which a glass substrate is laminated on the inorganic film of the support substrate with an inorganic film of the present invention.
  • the first aspect of the method for producing a support substrate with an inorganic film according to the present invention is a method in which a film made of an inorganic material is formed on the surface of the support substrate, and the film made of the inorganic material is etched to form a dot on the support substrate.
  • the second aspect of the method for producing a support substrate with an inorganic film according to the present invention is a method of forming a film made of an inorganic material on the surface of the support substrate, and etching the film made of the inorganic material into the film made of the inorganic material.
  • a method for producing a support substrate with an inorganic film characterized by forming irregularities comprising a plurality of convex portions comprising thick portions and concave portions comprising thin portions.
  • a third aspect of the method for producing a support substrate with an inorganic film according to the present invention is such that a resin film interspersed with a plurality of non-formed portions is formed on the surface of the support substrate, and the support substrate is used with the resin film as a mask.
  • the third aspect of the method for producing a support substrate with an inorganic film of the present invention it is preferable to form a base inorganic film on the surface of the support substrate prior to the formation of the resin film.
  • the manufacturing method of the glass laminated body of this invention is a glass laminated body which laminates
  • a manufacturing method is provided.
  • the electronic device manufacturing method of the present invention provides an electronic device manufacturing method using the glass laminate manufacturing method of the present invention.
  • Such a glass laminate using the support substrate with an inorganic film of the present invention provides good adhesion when an electronic device is formed on the glass substrate, and at a high temperature exceeding 450 ° C. in the manufacture of the electronic device. Even if it processes, it can suppress that a bubble arises between a glass substrate and an inorganic film.
  • FIG. 1A is a top view conceptually showing an example of a support substrate with an inorganic film of the present invention
  • FIG. 1B is a schematic cross-sectional view taken along the line bb of FIG. 1A
  • FIG. Side surface sectional drawing which shows notionally an example of the glass laminated body of this invention
  • FIG.1 (D) is sectional drawing of the side surface which shows another example of the support substrate with an inorganic film of this invention notionally.
  • FIG. 2 is a top view conceptually showing another example of the support substrate with an inorganic film of the present invention.
  • 3 (A) to 3 (F) are conceptual diagrams for explaining an example of the manufacturing method of the support substrate with an inorganic film and the glass laminate of the present invention
  • FIG. 3 (A) is a side sectional view
  • FIG. 3 (B) is a top view
  • FIG. 3 (C) is a cross-sectional view taken along the line cc of FIG. 3 (B)
  • FIGS. 3 (D) to 3 (F) are side cross-sectional views.
  • FIG. 1A and 1B conceptually show an example of a support substrate with an inorganic film of the present invention.
  • 1A is a top view of the support substrate with an inorganic film of the present invention
  • FIG. 1B is a schematic cross-sectional view taken along the line bb of FIG. 1A.
  • the support substrate 10 with an inorganic film of the present invention is used as a support substrate for supporting a glass substrate in the production of an electronic device or the like using a glass substrate, and basically comprises a support substrate 12 and an inorganic film 14. Is done. As conceptually shown in FIG.
  • such a support substrate 10 with an inorganic film is obtained by laminating and closely adhering a glass substrate 16 to an inorganic film 14 to form a glass laminate 20 of the present invention.
  • 16 is used in the manufacture of electronic devices.
  • the inorganic film 14 is formed by patterning so as to be scattered in an island shape, and the exposed portion of the support substrate 12 (the inorganic film 14 of the support substrate 12 is formed). The portion not formed) is formed so as to be connected (communicated) to the outside of the support substrate 10 with inorganic film (a glass laminate 20 described later) in the surface direction of the support substrate 12. This will be described in detail later.
  • the support substrate 12 mainly supports the glass substrate 16 in the glass laminate 20 shown in FIG. 1C to prevent damage or deformation of the glass substrate 16.
  • the support substrate 12 can use various plate materials (plates) such as a metal substrate such as a glass substrate, a plastic substrate, and a SUS substrate.
  • the support substrate 12 may be formed of a material having a small difference in linear expansion coefficient from the glass substrate 16 when a process involving heat treatment is included.
  • the support substrate 12 and the glass substrate 16 have a difference in average linear expansion coefficient at 25 to 300 ° C. (hereinafter simply referred to as “average linear expansion coefficient”) of 500 ⁇ 10 ⁇ 7 / ° C. or less. Is more preferably 300 ⁇ 10 ⁇ 7 / ° C. or less, and particularly preferably 200 ⁇ 10 ⁇ 7 / ° C. or less.
  • the support substrate 12 is preferably formed of the same material as the glass substrate 16, and the support substrate 12 is more preferably a glass substrate.
  • the support substrate 12 is preferably a glass substrate made of the same glass material as the glass substrate 16.
  • the thickness of the support substrate 12 may be thicker than the glass substrate 16 mentioned later, may be thin, or may be the same.
  • the thickness of the support substrate 12 is selected based on the thickness of the glass substrate 16, the thickness of the inorganic film 14, and the thickness of the glass laminate 20 described later. For example, when the electronic device manufacturing process is designed to process a 0.5 mm substrate, and the sum of the thickness of the glass substrate 16 and the thickness of the inorganic film 14 is 0.1 mm, the support substrate The thickness of 12 is 0.4 mm.
  • the thickness of the support substrate 12 is preferably 0.2 to 5 mm.
  • the thickness of the support substrate 12 is 0.08 mm or more because it is easy to handle and difficult to break.
  • the thickness of the glass substrate is preferably 1.0 mm or less because the rigidity is desired such that the glass substrate is appropriately bent without being cracked when it is peeled off after forming the electronic device member.
  • an inorganic film 14 is formed on one surface (one main surface) of the support substrate 12.
  • the inorganic film 14 is a film (adsorption film) for laminating the glass substrate 16 on the support substrate 10 with an inorganic film and making it adhere in a peelable manner.
  • the inorganic film 14 is an easily peelable film having a function of laminating the glass substrate 16 on the support substrate 10 with an inorganic film, and holding (sticking) the glass substrate 16.
  • the inorganic film 14 exhibits excellent heat resistance.
  • the heavy peeling means that the peel strength at the interface between the inorganic film 14 and the glass substrate 16 is the peel strength at the interface between the support substrate 12 and the inorganic film 14 and the strength of the material of the inorganic film 14 (bulk strength). ) Means larger than any of the above.
  • the adhesion of the inorganic film 14 to the surface of the glass substrate 16 means that the entire inorganic film 14 adheres to the surface of the glass substrate 16, and that the surface of the inorganic film 14 is damaged and some of the components on the surface of the inorganic film 14 are glass substrates. 16 means to adhere to the surface.
  • the inorganic film 14 can be made of various inorganic compounds that are used in a known support substrate with an inorganic film for supporting a glass substrate on which an electronic device is formed in the manufacture of an electronic device or the like. is there. Specifically, it preferably contains at least one selected from the group consisting of oxides, nitrides, oxynitrides, carbides, carbonitrides, silicides and fluorides.
  • oxide, nitride, and oxynitride examples include Si, Hf, Zr, Ta, Ti, Y, Nb, Na, Co, Al, Zn, Pb, Mg, Bi, La, Ce, Pr, Sm, Examples thereof include oxides, nitrides, and oxynitrides of one or more elements selected from Eu, Gd, Dy, Er, Sr, Sn, In, Ce, and Ba.
  • Examples of the carbide and carbonitride include carbides and carbonitrides of one or more elements selected from Ti, W, Si, Zr, and Nb. More specifically, titanium carbide (TiC), tungsten carbide (WC), silicon carbide (SiC), niobium carbide (NbC), zirconium carbide (ZrC), titanium carbonitride (TiCN), tungsten carbonitride (WCN), Examples thereof include silicon carbonitride (SiCN), niobium carbonitride (NbCN), and zirconium carbonitride (ZrCN).
  • silicide examples include silicides of one or more elements selected from W, Fe, Mn, Mg, Mo, Cr, Ru, Re, Co, Ni, Ta, Ti, Zr, and Ba.
  • fluoride examples include fluorides of one or more elements selected from Mg, Y, La, and Ba.
  • the peelability from the glass substrate 16 after heat treatment of the glass laminate 20 is good, and the film characteristics change due to heat treatment while having adhesiveness that can withstand processing before heat treatment.
  • Silicon carbide, indium tin oxide, and indium cerium oxide are preferably exemplified in that they are easy to reuse, easily available at low cost, and can be controlled by film formation.
  • membrane 14 suitably according to forming materials, such as the support substrate 12.
  • FIG. For example, when a glass substrate is used as the support substrate 12, the average linear expansion coefficient is preferably 10 ⁇ 10 ⁇ 7 to 200 ⁇ 10 ⁇ 7 / ° C. If it is this range, the difference of the average linear expansion coefficient with a glass substrate will become small, and the position shift of the glass substrate 16 and the support substrate 10 with an inorganic film in a high temperature environment can be suppressed more.
  • the inorganic film 14 preferably contains at least one of the above-described inorganic compounds as a main component.
  • the main component means that the total content thereof is 90% by mass or more with respect to the total amount of the inorganic film 14, preferably 98% by mass or more, and 99% by mass or more. More preferably, it is 99.999% by mass or more.
  • membrane 14 is described as a single layer in FIG. 1, the laminated structure of two or more layers may be sufficient. In the case of a laminated structure of two or more layers, each layer may have a different composition. Furthermore, the inorganic film 14 has a region where the inorganic film 14 is not formed (a region where the islands of the inorganic film 14 are not scattered) on the surface of the support substrate 12.
  • the inorganic film 14 is formed by patterning so as to be scattered in an island shape, and the exposed portion of the support substrate 12 on which the inorganic film 14 is not formed.
  • the island-shaped inorganic film 14 is formed so as to be connected to the outside in the surface direction of the support substrate 12.
  • the glass laminate 20 of the present invention is obtained by laminating a glass substrate 16 on the inorganic film 14 of the support substrate 10 with an inorganic film of the present invention and closely adhering thereto. It will be.
  • the glass substrate 16 may be a general one.
  • the type of electronic device using the glass substrate 16 (glass laminate 20), such as an LCD or OLED, and a glass suitable for the manufacturing process are appropriately selected. do it.
  • non-alkali borosilicate glass, borosilicate glass, soda lime glass, high silica glass, oxide glass mainly containing other silicon oxides, and the like are preferably exemplified.
  • the oxide glass is preferably a glass having a silicon oxide content of 40 to 90% by mass in terms of oxide.
  • the glass substrate 16 when the glass substrate 16 is used in an LCD, the elution of the alkali metal component tends to affect the liquid crystal. Therefore, the glass substantially does not contain the alkali metal component (non-alkali glass (but usually alkaline earth). )) Is used.
  • the glass substrate 16 is obtained by melting a glass raw material and molding the molten glass into a plate shape.
  • a molding method may be a general one, and for example, a float method, a fusion method, a slot down draw method, a full call method, a rubber method, or the like is used.
  • a glass substrate having a particularly small thickness can be obtained by heating a glass once formed into a plate shape to a moldable temperature, and stretching it by means of stretching or the like to make it thin (redraw method).
  • the thickness of the glass substrate 16 is preferably 0.8 mm or less, more preferably 0.3 mm or less, and particularly preferably 0.15 mm or less from the viewpoint of reducing the thickness and / or weight of the glass substrate 16. .
  • the thickness of the glass substrate 16 is preferably 0.8 mm or less, more preferably 0.3 mm or less, and particularly preferably 0.15 mm or less from the viewpoint of reducing the thickness and / or weight of the glass substrate 16. .
  • the thickness of the glass substrate 16 is preferably 0.8 mm or less, more preferably 0.3 mm or less, and particularly preferably 0.15 mm or less from the viewpoint of reducing the thickness and / or weight of the glass substrate 16. .
  • the thickness of the glass substrate 16 is 0.15 mm or less, the glass substrate 16 can be wound into a roll. Further, the thickness of the glass substrate 16 is preferably 0.03 mm or more for reasons such as easy manufacture of the glass substrate 16 and easy handling of the glass substrate 16.
  • the glass substrate 16 may be composed of two or more layers.
  • the material forming each layer may be the same material or a different material.
  • the “glass substrate thickness” is the total thickness of all layers.
  • the inorganic film 14 is formed by patterning so as to be scattered in an island shape, and the inorganic film 14 is formed.
  • An island-shaped inorganic film 14 is formed so that the exposed portion of the support substrate 12 that does not exist is connected to the outside in the surface direction of the support substrate 12. Since the support substrate 10 with an inorganic film of the present invention has such a configuration, when the glass substrate 16 is laminated on the inorganic film 14 to form the glass laminate 20, the inorganic film 14 and the glass substrate 16 are good.
  • the support substrate 10 with an inorganic film of the present invention has good peelability between the inorganic film 14 and the glass substrate 16 after the heat treatment of the glass laminate 20 to form an electronic device on the glass substrate 16. (Has good easy peelability).
  • a support substrate with an inorganic film formed by forming an inorganic film on a support substrate as shown in Patent Document 1 and Patent Document 2 is known.
  • this support substrate with an inorganic film even when a thin glass substrate is used, good handling properties can be ensured and an electronic device can be produced appropriately.
  • it is desired to perform processing under high temperature conditions such as 450 ° C. or higher when manufacturing electronic devices.
  • high temperature conditions such as 450 ° C. or higher when manufacturing electronic devices.
  • a conventional support substrate with an inorganic film is subjected to a high temperature treatment at 450 ° C.
  • a high temperature treatment such as 500 to 600 ° C.
  • a gas attached to or contained in the glass substrate or the inorganic film is released.
  • a large number of bubbles are generated between the glass substrate and the inorganic film.
  • the adhesion between the inorganic film and the glass substrate is insufficient, and the inorganic film and the glass substrate of the support substrate are overlapped.
  • they do not naturally adhere to each other, and even if they are mechanically pressed, they may not adhere or may be easily peeled off.
  • the inorganic film 14 is formed by patterning so as to be scattered in an island shape on the surface of the support substrate 12, and the inorganic film 14 is not formed.
  • An island-shaped inorganic film 14 is formed so that the exposed portion of the support substrate 12 is connected to the outside in the surface direction of the support substrate 12.
  • the gas does not stop between the inorganic film 14 and the glass substrate 16, and bubbles generated between the inorganic film 14 and the glass substrate 16 are generated. Can be suppressed.
  • the island-shaped inorganic film 14 is formed by patterning to form a dot, so that there are few projections that interfere with the adhesion between the inorganic film 14 and the glass substrate 16, and the inorganic film 14 and the glass substrate 16. A sufficient contact area can be secured.
  • the contact between the inorganic film 14 and the glass substrate 16 is not complete (because they are dispersed dots), the peelability after the glass laminate 20 is heat-treated at a high temperature is also good.
  • the thickness t of the inorganic film 14 is the size of the island (island portion) by the inorganic film 14 and the laminated glass substrate 16.
  • the material for forming the inorganic film 14, and the like it may be set as appropriate.
  • the thickness t of the inorganic film 14 is preferably 40 nm or less, and more preferably 30 nm or less.
  • the treatment liquid enters between the glass substrate 16 and the support substrate 12 when the wet processing is performed on the glass laminate 20. This is preferable in that it can be prevented, the productivity of the support substrate 10 with an inorganic film can be improved, the stackability of the glass substrate 16 can be further improved, and the like.
  • the thickness t of the inorganic film 14 is preferably 5 nm or more, and more preferably 10 nm or more.
  • the inorganic film can prevent a decrease in peelability due to the direct contact between the support substrate 12 and the glass substrate 16 when the glass laminate 20 is heat-treated. 14 and the glass substrate 16 are preferable in that bubbles can be more preferably prevented from being generated.
  • the formation density of the inorganic films 14 scattered in the form of islands depends on the thickness t of the inorganic film 14, the size of the islands formed by the inorganic film 14, the type of the glass substrate 16 to be laminated, the forming material of the inorganic film 14, etc. Accordingly, it may be set appropriately.
  • the inorganic films 14 scattered in the form of islands are such that other island-shaped inorganic films 14 (islands by the inorganic film 14) exist at positions within 20 ⁇ m at the distance d between the ends (edges). Preferably it is formed.
  • the support substrate 12 and / or the glass substrate 16 will be in contact with each other, and when the glass laminate 20 is heat-treated, the contact portion is strongly adhered. There is a case where it ends up. When such sticking occurs, when the support substrate 10 with the inorganic film and the glass substrate 16 are peeled, the peelability is remarkably deteriorated. In some cases, the support substrate 10 with the inorganic film and the glass substrate 16 Cannot be peeled off.
  • the island-shaped inorganic film 14 is arranged such that another island-shaped inorganic film 14 exists at a position within 20 ⁇ m, preferably at a position within 10 ⁇ m, at the distance d between the end portions. By forming it, such a sticking of the support substrate 12 and the glass substrate 16 can be suitably prevented.
  • the exposed surface of the support substrate 12 where the island-like inorganic film 14 is not formed has a diameter of 20 ⁇ m or more, preferably It is preferable that the island-shaped inorganic films 14 are scattered so that a circle S having a diameter of 10 ⁇ m or more cannot be drawn. In other words, when the circle S having the maximum diameter inscribed in the end portion of the island-like inorganic film 14 is drawn on the exposed surface of the support substrate 12 where the island-like inorganic film 14 is not formed, the diameter of the circle S is 20 ⁇ m. It is preferable that the island-shaped inorganic films 14 are interspersed so as to be the following.
  • the inorganic films 14 scattered in an island shape are regularly arranged (patterned).
  • the inorganic films 14 scattered in an island shape may be regularly arranged or irregularly arranged as shown in FIG.
  • the area of one island-like inorganic film 14 is the thickness t of the inorganic film 14 and the type of the glass substrate 16 to be laminated. Depending on the material for forming the inorganic film 14, etc., it may be set appropriately.
  • the area of each island-like inorganic film 14 is preferably 0.1 to 10,000 ⁇ m 2 , and more preferably 0.1 to 100 ⁇ m 2 .
  • the area of one island-like inorganic film 14 is the area of one island made of the inorganic film 14 on the surface of the support substrate 12.
  • the total area of the island-like inorganic film 14 is also the thickness t of the inorganic film 14, the size of one island-like inorganic film 14, the type of the glass substrate 16 to be laminated, the material for forming the inorganic film 14, etc. It may be set appropriately according to the above.
  • the total area of the inorganic film 14 composed of a plurality of islands (islands) is preferably 11 to 80% in terms of the area ratio (inorganic film / support substrate) with respect to the surface of the support substrate 12, and is preferably 18 to 70%.
  • the glass laminate 20 was heat-treated so that the adhesion between the inorganic film 14 and the glass substrate 16 can be improved. This is preferable in that the subsequent peelability can be improved.
  • the total area of the inorganic film 14 is set to 80% or less in terms of the area ratio with respect to the surface of the support substrate 12, it is possible to prevent bubbles from being generated between the inorganic film 14 and the glass substrate 16. preferable.
  • the planar shape of the island-shaped inorganic film 14 (the shape in the surface direction of the support substrate 12) is a square, but in the present invention, Various planar shapes can be used for the island-shaped inorganic film 14.
  • the planar shape of the island-shaped inorganic film 14 may be a circle, an ellipse, a triangle, a rectangle, a pentagon, a hexagon, a polygon more than that, an indefinite shape, or a shape including a square. May be mixed.
  • the support substrate 10 with an inorganic film shown in FIG. 1A and FIG. 1B has a region where the support substrate 12 is exposed by interspersing the inorganic film 14 in an island shape on the surface of the support substrate 12.
  • the support substrate with an inorganic film of the present invention may cover the entire surface of the support substrate 12 with the inorganic film. That is, like the support substrate 30 with an inorganic film shown in FIG. 1D, the inorganic film 24 is thin as a shape having a plurality of convex portions 24a composed of thick portions and concave portions 24b composed of thin portions.
  • the configuration may be such that the concave portion 24b composed of a portion is connected to the outside in the surface direction of the support substrate 12. Even in this configuration, the same effects as those of the support substrate 10 with an inorganic film shown in FIGS. 1A and 1B can be obtained.
  • the height of the convex portions 24a (the difference in height between the convex portions 24a and the concave portions 24b), the formation interval of the convex portions 24a, and the individual heights of the convex portions 24a.
  • the area, the total area of the plurality of convex portions 24a, and the like are in accordance with the island-shaped inorganic film 14 in the support substrate 10 with an inorganic film described above.
  • the entire surface of the support substrate 10 is covered with the inorganic film 24.
  • the support substrate 12 and / or the glass substrate 16 are bent and come into contact with each other, they are not fixed to each other. Therefore, in the support substrate 30 with an inorganic film, the glass laminate 20 was heat-treated even if the formation interval of the convex portions 24a (corresponding to the interval d between the end portions of the inorganic film 14) exceeds 20 ⁇ m. Adhesion between the support substrate 12 and the glass substrate 16 at the time can be prevented, and good peelability can be obtained. Further, in this support substrate 30 with an inorganic film, the thickness of the inorganic film 24 in the recess 24b is preferably 5 to 30 nm, and more preferably 10 to 20 nm.
  • FIGS. 1 (A) and 1 (B) an example of the manufacturing method of the present invention for manufacturing the support substrate 10 with an inorganic film shown in FIGS. 1 (A) and 1 (B) will be described with reference to FIGS. 3 (A) to 3 (F). To do.
  • a support substrate 12 is prepared, and a resin film 32 serving as a mask is formed on the surface of the support substrate 12 as shown in FIGS. 3B and 3C.
  • the resin film 32 is formed such that a plurality of non-formed portions are scattered on the surface of the support substrate 12 and the resin film 32 continues to the outside in the surface direction of the support substrate 12.
  • the resin film 32 is formed in a square lattice pattern.
  • various known methods corresponding to the material for forming the resin film 32 can be used.
  • the resin film 32 serving as a mask may be formed using a photoresist or photolithography that performs etching.
  • a base inorganic film is formed on the entire surface of the support substrate 12, thereby forming a plurality of thick convex portions 24a and a thin portion as shown in FIG.
  • the support substrate 30 with an inorganic film having the entire surface of the inorganic film 24 having unevenness including the recesses 24b can be produced. That is, the thickness of the underlying inorganic film is the thickness of the inorganic film 24 in the recess 24b.
  • the material for forming the base inorganic film may be the same inorganic material as the inorganic film 14 or an inorganic material different from the inorganic film 14.
  • the formation of the base inorganic film may be performed by a known method corresponding to the forming material, similarly to the film 34 to be the inorganic film 14 to be formed.
  • a film 34 to be the inorganic film 14 is formed using the resin film 32 as a mask.
  • the formation method of the film 34 can form a desired film such as sputtering, vacuum deposition (room temperature, high temperature), CVD, plasma CVD, sol-gel coating, etc., depending on the material for forming the inorganic film 14. If there are, various known methods can be used.
  • the resin film 32 is removed (lifted off) to form the inorganic film 14.
  • the attached support substrate 10 is produced.
  • various known methods corresponding to the material for forming the resin film 32 can be used. As an example, wet etching, a removal method using a liquid such as pure water and a brush, and the like are exemplified. Further, if necessary, after forming the island-shaped inorganic film 14, the surface of the inorganic film 14 (the convex portion 24a of the inorganic film 24) may be polished.
  • a glass substrate 16 is laminated and adhered to the inorganic film 14 of the support substrate 10 with an inorganic film to obtain the glass laminate 20 of the present invention.
  • various known methods can be used depending on the material for forming the inorganic film 14 and the like.
  • there is a method of pressure bonding using a roll or a press By pressure bonding with a roll or a press, the support substrate 10 with an inorganic film and the glass substrate 16 are preferably adhered with better adhesion.
  • pressure bonding by a vacuum laminating method or a vacuum pressing method can be suitably used as a method for laminating the glass substrate 16.
  • the support substrate with an inorganic film of the present invention can be formed by various methods other than this. As an example, a method using photolithography and a method using patterning by a laser are exemplified.
  • an inorganic film to be the inorganic film 14 is formed on the surface of the support substrate 12.
  • Various known methods can be used as the method for forming this film.
  • the support substrate 10 with an inorganic film in which island-like inorganic films 14 are scattered on the surface of the support substrate 12 is produced.
  • etching the inorganic film various known methods corresponding to the inorganic substance can be used.
  • a resist layer is formed on the surface of the inorganic film by spin coating or die coating.
  • the resist layer is subjected to pattern exposure by a known method such as mask exposure, and further developed to form a resist mask.
  • the portion of the inorganic film where the mask is not formed is removed by wet etching or dry etching, and island-shaped inorganic films 14 scattered on the surface of the support substrate 12 are formed.
  • the method of producing the support substrate 10 with an inorganic film in which the remaining resist layer is removed and the island-shaped inorganic film 14 is scattered on the surface of the support substrate 12 is illustrated.
  • a mask is formed by screen printing, flexographic printing, offset printing, gravure printing, inkjet printing, or the like.
  • the portion of the inorganic film where the mask is not formed is removed by wet etching to form island-shaped inorganic films 14 scattered on the surface of the support substrate 12.
  • a method of removing the remaining mask and producing the support substrate 10 with an inorganic film in which the island-shaped inorganic film 14 is scattered on the surface of the support substrate 12 is also exemplified.
  • the surface of the support substrate 12 is exposed by pattern exposure of the film with a laser beam from a YAG laser, excimer laser, carbon dioxide laser, etc., and removing the extra inorganic film by ablation or the like.
  • a method for producing the support substrate 10 with an inorganic film in which the island-shaped inorganic films 14 are scattered is also exemplified.
  • Such a glass substrate with an inorganic film and a glass laminate of the present invention are used for electronic devices such as LCD, OLED, electronic paper, plasma display panel, field emission panel, quantum dot LED panel, MEMS (Micro Electro Mechanical Systems), shutter panel, etc. It is suitably used for manufacturing devices.
  • electronic devices such as LCD, OLED, electronic paper, plasma display panel, field emission panel, quantum dot LED panel, MEMS (Micro Electro Mechanical Systems), shutter panel, etc. It is suitably used for manufacturing devices.
  • the electronic device manufacturing method of the present invention is an electronic device manufacturing method using the glass laminate manufacturing method of the present invention.
  • the electronic device manufacturing method of the present invention manufactures a glass laminate by the manufacturing method of the present invention, and forms an electronic device member constituting an LCD, an OLED or the like on the surface of the glass substrate.
  • the support substrate with an inorganic film is peeled off from the glass laminate formed with the device member, and an electronic device having the glass substrate and the electronic device component is manufactured.
  • the electronic device member may be formed by a known method corresponding to the electronic device to be manufactured, according to the electronic device to be manufactured.
  • the support substrate with an inorganic film and the glass laminate, and the manufacturing method and the manufacturing method of the electronic device of the present invention have been described in detail.
  • the present invention is not limited to the above-described examples, and the gist of the present invention.
  • various improvements and changes may be made without departing from the scope of the present invention.
  • Example 1 As a support substrate, a glass substrate (AN100 manufactured by Asahi Glass Co., Ltd.) made of non-alkali borosilicate glass having a thickness of 300 ⁇ 300 mm and a thickness of 0.5 mm was prepared. A cellulose solution was applied to the entire surface of the support substrate by screen printing to form a square lattice pattern with a line width of 18 ⁇ m and a line spacing (center spacing) of 48 ⁇ m. Further, this pattern was dried in an oven to form a square lattice mask.
  • AN100 manufactured by Asahi Glass Co., Ltd.
  • a cellulose solution was applied to the entire surface of the support substrate by screen printing to form a square lattice pattern with a line width of 18 ⁇ m and a line spacing (center spacing) of 48 ⁇ m. Further, this pattern was dried in an oven to form a square lattice mask.
  • indium tin oxide serving as the inorganic film 14 is formed on the surface of the support substrate through the mask. did.
  • the mask is removed (lifted off) by removal using pure water and a brush and ultrasonic cleaning, and a square inorganic film having a thickness of 30 nm and a side of 30 ⁇ m is formed in an orthogonal two-dimensional direction with 18 ⁇ m.
  • a support substrate with an inorganic film arranged at equal intervals was manufactured (the area of the island (one island-shaped inorganic film) 900 ⁇ m 2 , the area ratio of the inorganic film 39%).
  • a glass substrate As a glass substrate, a glass substrate (AN100 manufactured by Asahi Glass Co., Ltd.) made of non-alkali borosilicate glass having a size of 300 ⁇ 300 mm and a thickness of 0.2 mm was prepared.
  • the inorganic film-supported substrate and the glass substrate were thoroughly washed, and the inorganic film surface was brought into contact therewith to laminate them to obtain a glass laminate.
  • the support substrate with an inorganic film and the glass substrate adhered well, and no bubbles were generated.
  • the support substrate with an inorganic film and the glass substrate were easily peeled off.
  • the glass laminate was cut into 100 ⁇ 200 mm, washed again, and heat-treated at 600 ° C. for 1 hour. When the glass laminate was confirmed after the heat treatment, no bubbles were generated inside.
  • the support substrate with an inorganic film and the glass substrate were peeled off after the heat treatment, they were peeled off with the same force as before the heat treatment.
  • Example 2 The same glass substrate as in Example 1 was prepared as a support substrate.
  • a film of indium cerium oxide (hereinafter also referred to as ICO) is formed on the entire surface of the support substrate by sputtering using a target of 80% by mass of indium oxide (In 2 O 3 ) -20% by mass of cerium oxide (CeO 2 ). The film was formed.
  • ICO indium cerium oxide
  • the remaining mask photoresist
  • a substantially square inorganic film made of ICO is arranged at equal intervals in a two-dimensional direction orthogonal to each other.
  • a substrate was produced.
  • the area ratio of the inorganic film with respect to the support substrate in the prepared support substrate with an inorganic film was measured using an optical microscope. As a result, the area of the island portion was 256 ⁇ m 2 (16 ⁇ m per side), and the area ratio of the inorganic film was 28%.
  • Example 3 Except that etching of the ICO film was performed for 60 seconds, a support substrate with an inorganic film in which substantially square inorganic films made of ICO were arranged at equal intervals in a perpendicular direction was produced in the same manner as in Example 2.
  • the area ratio of the inorganic film to the support substrate was measured in the same manner as in Example 2, the area of the island portion was 169 ⁇ m 2 (13 ⁇ m per side), and the area ratio of the inorganic film was 19%.
  • Example 4 Except that the etching of the ICO film was performed for 90 seconds, a support substrate with an inorganic film in which substantially square inorganic films made of ICO were arranged at equal intervals in the orthogonal direction was produced in the same manner as in Example 2.
  • the area ratio of the inorganic film with respect to the support substrate was measured in the same manner as in Example 2, the area of the island portion was 121 ⁇ m 2 (11 ⁇ m per side), and the area ratio of the inorganic film was 13%.
  • Example 5 Except that the etching of the ICO film was performed for 120 seconds, a support substrate with an inorganic film in which substantially square inorganic films made of ICO were arranged at equal intervals in the orthogonal direction was produced in the same manner as in Example 2.
  • the area ratio of the inorganic film with respect to the support substrate was measured in the same manner as in Example 2, the area of the island portion was 49 ⁇ m 2 (7 ⁇ m per side), and the area ratio of the inorganic film was 5%.
  • Example 6 In the same manner as in Example 2, except that an ICO film was formed using a target of 70% by mass of indium oxide (In 2 O 3 ) -30% by mass of cerium oxide (CeO 2 ) as a sputtering target. A support substrate with an inorganic film in which substantially square inorganic films were arranged at equal intervals in a two-dimensional direction perpendicular to each other was produced (etching time of the ICO film was 20 seconds). When the area ratio of the inorganic film with respect to the support substrate was measured in the same manner as in Example 2, the area of the island portion was 361 ⁇ m 2 (19 ⁇ m per side), and the area ratio of the inorganic film was 40%.
  • In 2 O 3 indium oxide
  • CeO 2 cerium oxide
  • Example 7 Except that etching of the ICO film was performed for 60 seconds, a support substrate with an inorganic film in which substantially square inorganic films made of ICO were arranged at equal intervals in a perpendicular direction was produced in the same manner as in Example 6.
  • the area ratio of the inorganic film to the support substrate was measured in the same manner as in Example 2, the area of the island portion was 144 ⁇ m 2 (12 ⁇ m per side), and the area ratio of the inorganic film was 16%.
  • Example 8 Except that the etching of the ICO film was performed for 90 seconds, a support substrate with an inorganic film in which substantially square inorganic films made of ICO were arranged at equal intervals in a perpendicular direction was produced in the same manner as in Example 6.
  • the area ratio of the inorganic film to the support substrate was measured in the same manner as in Example 2, the area of the island portion was 100 ⁇ m 2 (10 ⁇ m per side), and the area ratio of the inorganic film was 11%.
  • Example 9 Except that the etching of the ICO film was performed for 120 seconds, a support substrate with an inorganic film was produced in the same manner as in Example 6 in which approximately square inorganic films made of ICO were arranged in two-dimensional directions orthogonal to each other.
  • the area ratio of the inorganic film with respect to the support substrate was measured in the same manner as in Example 2, the area of the island portion was 9 ⁇ m 2 (3 ⁇ m per side), and the area ratio of the inorganic film was 1%.
  • the glass laminate was cut into 100 ⁇ 200 mm, washed again, and heat-treated at 600 ° C. for 1 hour. After the heat treatment, the glass laminate is confirmed, and when bubbles are not observed inside the glass laminate, the generation of bubbles is “ ⁇ ”; The occurrence of bubbles was evaluated as “x” when bubbles were observed inside the glass laminate. The results are shown in the table below.
  • Example 10 As a support substrate, a glass substrate (AN100 manufactured by Asahi Glass Co., Ltd.) made of non-alkali borosilicate glass having a thickness of 300 ⁇ 300 mm and a thickness of 0.5 mm was prepared. A cellulose solution was applied to the entire surface of the support substrate by screen printing to form a square lattice pattern having a line width of 17 ⁇ m and a line spacing (center spacing) of 100 ⁇ m. Further, this pattern was dried in an oven to form a square lattice mask.
  • AN100 manufactured by Asahi Glass Co., Ltd.
  • Example 11 A support substrate with an inorganic film was prepared in the same manner as in Example 10 except that the square lattice mask pattern was changed to a line width of 10 ⁇ m and a line spacing of 50 ⁇ m. Therefore, this example is a support substrate with an inorganic film in which square inorganic films having a side of 40 ⁇ m are arranged at equal intervals of 10 ⁇ m in a two-dimensional direction orthogonal to each other (the area of the island is 1600 ⁇ m 2 , the area of the inorganic film (Rate 64%).
  • Example 12 A support substrate with an inorganic film was prepared in the same manner as in Example 10 except that the square lattice mask pattern was changed to a line width of 10 ⁇ m and a line spacing of 30 ⁇ m. Therefore, this example is a support substrate with an inorganic film in which square inorganic films each having a side of 20 ⁇ m are arranged at equal intervals of 10 ⁇ m in two-dimensional directions orthogonal to each other (the area of the island is 400 ⁇ m 2 , the area of the inorganic film 44%).
  • Example 13 A support substrate with an inorganic film was produced in the same manner as in Example 10 except that the square lattice mask pattern was changed to a line width of 15 ⁇ m and a line spacing of 100 ⁇ m. Therefore, this example is a support substrate with an inorganic film in which square inorganic films with sides of 85 ⁇ m are arranged at equal intervals of 15 ⁇ m in two-dimensional directions orthogonal to each other (the area of the island portion is 7225 ⁇ m 2 , the area of the inorganic film) 72%).
  • Example 14 A support substrate with an inorganic film was prepared in the same manner as in Example 10 except that the thickness of the inorganic film made of ICO was 30 nm, and the square lattice mask pattern was 36 ⁇ m and the line spacing was 100 ⁇ m. . Accordingly, this example is a support substrate with an inorganic film in which square inorganic films with sides of 64 ⁇ m are arranged at equal intervals of 36 ⁇ m in a two-dimensional direction orthogonal to each other (the area of the island portion is 4096 ⁇ m 2 , the area of the inorganic film is Rate 41%).
  • Example 15 A support substrate with an inorganic film was prepared in the same manner as in Example 10 except that the thickness of the inorganic film made of ICO was 30 nm, and the square lattice mask pattern was a line width of 44 ⁇ m and a line spacing of 100 ⁇ m. . Therefore, this example is a support substrate with an inorganic film in which square inorganic films each having a side of 56 ⁇ m are arranged at equal intervals of 44 ⁇ m in the orthogonal two-dimensional direction (the area of the island portion is 3136 ⁇ m 2 , the area of the inorganic film) Rate 31%).
  • the peelability between the support substrate with an inorganic film and the glass substrate after the heat treatment was very good.
  • Example 1 The same glass substrate as in Example 1 was prepared as a support substrate. An ICO film having a thickness of 20 nm was formed on the entire surface of the support substrate using the same target as in Example 2 to produce a support substrate with an inorganic film. As the glass substrate, the same glass substrate as in Example 1 was prepared. The inorganic film-supported substrate and the glass substrate were thoroughly washed, and the inorganic film surface was brought into contact therewith to laminate them to obtain a glass laminate. In this glass laminate, the support substrate with an inorganic film and the glass substrate adhered well, and no bubbles were generated. Further, the glass laminate was cut into 100 ⁇ 200 mm, washed again, and heat-treated at 600 ° C. for 1 hour. When the glass laminate was confirmed after the heat treatment, many bubbles were generated inside. From the above results, the effects of the present invention are clear.

Landscapes

  • Chemical & Material Sciences (AREA)
  • Life Sciences & Earth Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Chemical Kinetics & Catalysis (AREA)
  • General Chemical & Material Sciences (AREA)
  • Geochemistry & Mineralogy (AREA)
  • Materials Engineering (AREA)
  • Organic Chemistry (AREA)
  • Laminated Bodies (AREA)
  • Surface Treatment Of Glass (AREA)
  • Electroluminescent Light Sources (AREA)

Abstract

　本発明は、支持基板（１２）と、前記支持基板（１２）上に形成された無機膜（１４，２４）とを有し、前記無機膜（１４，２４）は、前記支持基板（１２）上に点在する複数の島部からなり、前記無機膜が形成されていない前記支持基板（１２）の露出部は、前記支持基板（１２）の面方向に外部までつながっているか、あるいは、厚い部分からなる複数の凸部と薄い部分からなる凹部とからなる凹凸を有し、かつ、前記凹部が、前記支持基板（１２）の面方向に外部までつながっていることを特徴とする無機膜付き支持基板（１０，３０）に関する。当該無機膜付き支持基板（１０，３０）は、デバイスを形成されるガラス基板（１６）との密着性が良好で、かつ、高温での処理を行われた場合に、無機膜とガラス基板との間に気泡が発生することも防止できる。

Description

無機膜付き支持基板およびガラス積層体、ならびに、それらの製造方法および電子デバイスの製造方法
　本発明は、ガラス基板を用いて液晶パネルや有機ＥＬパネルなどの電子デバイスを製造する際に使用される無機膜付き支持基板、および、これにガラス基板を積層したガラス積層体、ならびに、これらの製造方法および電子デバイスの製造方法に関する。
　近年、太陽電池（ＰＶ）、液晶パネル（ＬＣＤ）、有機ＥＬパネル（ＯＬＥＤ）などの電子デバイス（電子機器）の薄型化、軽量化が進行している。これに対応して、これらの電子デバイスに用いるガラス基板の薄板化が進行している。
　一方、薄板化によりガラス基板の強度が不足すると、電子デバイスの製造工程において、ガラス基板のハンドリング性が低下する。
　そこで、最近では、上記の課題に対応するため、ガラス基板を支持基板で支持した状態で、ガラス基板に電子デバイスを製造することが行われている。例えば、ガラス製の支持基板に無機膜（吸着膜）を形成した無機膜付きの支持基板を用意し、この支持基板の無機膜にガラス基板を積層して密着した積層体として、この積層体のガラス基板に電子デバイスを製造した後、積層体からガラス基板を剥離する方法が提案されている（特許文献１および２）。
　これらの方法によれば、薄膜のガラス基板を用いても、ハンドリング性を向上させ、適切な位置決めを可能とすると共に、所定の処理後に素子が配置されたガラス基板を積層体から容易に剥離することができる旨が開示されている。
　また、特許文献３には、支持基板で支持したガラス基板に電子デバイスを製造する際に、支持基板のガラス基板との接触面に、例えば、帯状の粗面と帯状の平滑面とを交互に設ける等により、接着力が相対的に強い領域と弱い領域とを設けることによって、積層体からのガラス基板の剥離を、より容易にできる旨が開示されている。
日本国特開２０１１－１８４２８４号公報 日本国特開２０１１－２０１７２５号公報 日本国特開２０１１－１６２４３２号公報
　ところで、近年、電子デバイスの高性能化の要求に伴い、電子デバイスの製造の際により高温条件下（例えば、４５０℃以上）での処理の実施が望まれている。
　ところが、従来の無機膜付きの支持基板にガラス基板を積層した積層体では、４５０℃以上での高温処理、特に５００～６００℃のような高温処理を行うと、ガラス基板や無機膜に付着あるいは含まれるガスが放出され、ガラス基板と無機膜との間に多数の気泡が生じてしまう場合が有る。
　また、従来の無機膜付きの支持基板では、無機膜の表面にガラス基板を積層する際に密着性が悪い場合も有る。すなわち、支持基板の無機膜とガラス基板とを重ねても自然には密着しないばかりか、機械的にプレスしても密着しなかったり、意図せずに剥離してしまう場合も有る。
　本発明の目的は、このような従来技術の問題点を解決することにあり、高温での処理を行った際におけるガラス基板と無機膜との間の発泡を抑制し、さらに、無機膜とガラス基板との密着性も良好な無機膜付き支持基板、および、この無機膜付き支持基板にガラス基板を積層したガラス積層体、ならびに、この無機膜付き支持基板およびガラス積層体の製造方法、さらには電子デバイスの製造方法を提供することにある。
　前記目的を達成するために、本発明の無機膜付き支持基板の第１の態様は、支持基板と、前記支持基板上に形成された無機膜とを有し、
　前記無機膜は、前記支持基板上に点在する複数の島部からなり、前記無機膜が形成されていない前記支持基板の露出部は、前記支持基板の面方向に外部までつながっていることを特徴とする無機膜付き支持基板を提供する。
　このような本発明の無機膜付き支持基板の第１の態様において、前記島部の高さが４０ｎｍ以下であるのが好ましい。
　また、前記島部は、端部の間隔で２０μｍ以内の位置に、他の島部が形成されるのが好ましい。
　また、前記島部の個々の面積が０．１～１００００μｍ2であるのが好ましい。
　さらに、前記複数の島部の合計面積は、前記支持基板の表面に対する面積率で１１～８０％であるのが好ましい。
　また、本発明の無機膜付き支持基板の第２の態様は、支持基板と、前記支持基板上に形成された無機膜とを有し、
　前記無機膜は、厚い部分からなる複数の凸部と薄い部分からなる凹部とからなる凹凸を有し、かつ、前記凹部が、前記支持基板の面方向に外部までつながっていることを特徴とする無機膜付き支持基板を提供する。
　このような本発明の無機膜付き支持基板の第２の態様において、前記凹凸の高さの差が４０ｎｍ以下であるのが好ましい。
　また、前記凸部は、端部の間隔で２０μｍ以内の位置に、他の凸部が形成されるのが好ましい。
　また、前記凸部の個々の面積が０．１～１００００μｍ2であるのが好ましい。
　さらに、前記複数の凸部の合計面積は、前記支持基板の表面に対する面積率で１１～８０％であるのが好ましい。
　また、本発明のガラス積層体は、このような本発明の無機膜付き支持基板の無機膜に、ガラス基板を積層したガラス積層体を提供する。
　また、本発明の無機膜付き支持基板の製造方法の第１の態様は、支持基板の表面に無機物からなる膜を形成し、前記無機物からなる膜をエッチングすることにより、前記支持基板上に点在する複数の島部からなる無機膜を形成することを特徴とする無機膜付き支持基板の製造方法を提供する。
　また、本発明の無機膜付き支持基板の製造方法の第２の態様は、支持基板の表面に無機物からなる膜を形成し、前記無機物からなる膜をエッチングすることにより、前記無機物からなる膜に厚い部分からなる複数の凸部と薄い部分からなる凹部とからなる凹凸を形成することを特徴とする無機膜付き支持基板の製造方法を提供する。
　さらに、本発明の無機膜付き支持基板の製造方法の第３の態様は、支持基板の表面に、複数の非形成部が点在する樹脂膜を形成し、前記樹脂膜をマスクとして前記支持基板上に無機膜を成膜し、その後、前記樹脂膜を除去することを特徴とする無機膜付き支持基板の製造方法を提供する。
　このような本発明の無機膜付き支持基板の製造方法の第３の態様において、前記樹脂膜の成膜に先立ち、前記支持基板の表面に、下地無機膜を成膜するのが好ましい。
　また、本発明のガラス積層体の製造方法は、このような本発明の製造方法で無機膜付き支持基板を製造した後、前記無機膜付き支持基板の無機膜にガラス基板を積層するガラス積層体の製造方法を提供する。
　さらに、本発明の電子デバイスの製造方法は、前記本発明のガラス積層体の製造方法を用いたことを特徴とする電子デバイスの製造方法を提供する。
　このような本発明の無機膜付き支持基板を用いるガラス積層体は、ガラス基板に電子デバイスを形成する際に、良好な密着性を提供すると共に、電子デバイスの製造において４５０℃を超えるような高温処理を行っても、ガラス基板と無機膜との間に泡が生じることを抑制できる。
図１（Ａ）は本発明の無機膜付き支持基板の一例を概念的に示す上面図、図１（Ｂ）は図１（Ａ）のｂ－ｂ線概略断面図、図１（Ｃ）は本発明のガラス積層体の一例を概念的に示す側面の断面図、図１（Ｄ）は本発明の無機膜付き支持基板の別の例を概念的に示す側面の断面図である。 図２は本発明の無機膜付き支持基板の別の例を概念的に示す上面図である。 図３（Ａ）～図３（Ｆ）は本発明の無機膜付き支持基板およびガラス積層体の製造方法の一例を説明するための概念図で、図３（Ａ）は側面の断面図、図３（Ｂ）は上面図、図３（Ｃ）は図３（Ｂ）のｃ－ｃ線断面図、図３（Ｄ）～図３（Ｆ）は側面の断面図である。
　以下、本発明の無機膜付き支持基板およびガラス積層体、ならびに、本発明の無機膜付き支持基板の製造方法およびガラス積層体の製造方法、さらには電子デバイスの製造方法について、添付の図面に示される好適実施例を基に、詳細に説明する。
　図１（Ａ）および図１（Ｂ）に、本発明の無機膜付き支持基板の一例を概念的に示す。なお、図１（Ａ）は本発明の無機膜付き支持基板の上面図で、図１（Ｂ）は図１（Ａ）のｂ－ｂ線概略断面図である。
　本発明の無機膜付き支持基板１０は、ガラス基板を用いる電子デバイス等の製造において、ガラス基板を支持する支持基板として用いられるものであり、基本的に、支持基板１２と無機膜１４とから構成される。
　このような無機膜付き支持基板１０は、図１（Ｃ）に概念的に示すように、無機膜１４にガラス基板１６を積層、密着されて、本発明のガラス積層体２０とされ、ガラス基板１６を用いる電子デバイスの製造に利用される。
　ここで、本発明の無機膜付き支持基板１０において、無機膜１４は、島状に点在するようにパターニングして形成され、かつ、支持基板１２の露出部（支持基板１２の無機膜１４が形成されない部分）は、支持基板１２の面方向に、無機膜付き支持基板１０（後述するガラス積層体２０）の外部までつながる（連通する）ように形成される。この点に関しては、後に詳述する。
　支持基板１２は、図１（Ｃ）に示すガラス積層体２０において、主にガラス基板１６を支持して、ガラス基板１６の損傷や変形を防止するものである。
　本発明の無機膜付き支持基板１０において、支持基板１２は、ガラス基板、プラスチック基板、ＳＵＳ基板などの金属基板などの各種の板材（板状物）が利用可能である。
　ここで、ガラス積層体２０を利用する電子デバイスの製造において、熱処理を伴う工程を有する場合には、支持基板１２は、ガラス基板１６との線膨張係数の差の小さい材料で形成されるのが好ましい。
　具体的には、支持基板１２とガラス基板１６とは、２５～３００℃における平均線膨張係数（以下、単に「平均線膨張係数」という）の差が５００×１０-7／℃以下であるのが好ましく、３００×１０-7／℃以下であるのがより好ましく、２００×１０-7／℃以下であるのが特に好ましい。
　支持基板１２とガラス基板１６との平均線膨張計数の差を５００×１０-7／℃以下とすることにより、電子デバイスの形成工程における加熱冷却時に、ガラス積層体２０が激しく反ることを防止することができる。
　以上の点を考慮すると、支持基板１２は、ガラス基板１６と同一材料で形成されるのが好ましく、支持基板１２はガラス基板であるのがより好ましい。特に、支持基板１２は、ガラス基板１６と同じガラス材料からなるガラス基板であるのが好ましい。
　支持基板１２の厚さは、後述するガラス基板１６よりも厚くてもよく、薄くてもよく、あるいは同じであってもよい。
　好ましくは、ガラス基板１６の厚さ、無機膜１４の厚さ、および後述するガラス積層体２０の厚さに基づいて、支持基板１２の厚さが選択される。例えば、電子デバイスの製造工程が０．５ｍｍの基板を処理するように設計されたものであって、ガラス基板１６の厚さおよび無機膜１４の厚さの和が０．１ｍｍの場合、支持基板１２の厚さを０．４ｍｍとする。
　支持基板１２の厚さは、通常の場合、０．２～５ｍｍであるのが好ましい。
　なお、支持基板１２がガラス基板の場合には、扱いやすく、割れにくいなどの理由から、支持基板１２の厚さは、０．０８ｍｍ以上であるのが好ましい。また、ガラス基板の厚さは、電子デバイス用部材形成後に剥離する際に、割れずに適度に撓むような剛性が望まれる理由から、１．０ｍｍ以下であるのが好ましい。
　無機膜付き支持基板１０において、支持基板１２の一方の表面（主面の１面）には、無機膜１４が形成される。
　無機膜１４は、無機膜付き支持基板１０にガラス基板１６を積層して、剥離可能に密着させるための膜（吸着膜）である。言い換えると、無機膜１４は、易剥離性を有して、無機膜付き支持基板１０にガラス基板１６を積層、密着（貼着）して保持する機能を具備する膜である。
　無機膜１４は、優れた耐熱性を示す。そのため、ガラス積層体２０を高温条件に曝しても層自体の化学変化が起きにくく、後述するガラス基板１６との間でも化学結合を生じにくく、重剥離化によるガラス基板１６への無機膜１４の付着が生じにくい。なお、重剥離化とは、無機膜１４とガラス基板１６との界面の剥離強度が、支持基板１２と無機膜１４との界面の剥離強度、および、無機膜１４の材料自体の強度（バルク強度）のいずれかよりも大きくなることをいう。無機膜１４とガラス基板１６との界面で重剥離化が起こると、ガラス基板１６表面に無機膜１４の成分が付着しやすく、その表面の清浄化が困難となりやすい。ガラス基板１６表面への無機膜１４の付着とは、無機膜１４全体がガラス基板１６表面に付着すること、および、無機膜１４表面が損傷して無機膜１４表面の成分の一部がガラス基板１６表面に付着すること、などを意味する。
　無機膜１４は、電子デバイス等の製造において、電子デバイスを形成されるガラス基板を支持するための、公知の無機膜付き支持基板で利用されている、各種の無機化合物からなるものが利用可能である。
　具体的には、酸化物、窒化物、酸窒化物、炭化物、炭窒化物、珪化物および弗化物からなる群から選ばれる少なくとも１つを含むのが好ましい。
　酸化物、窒化物、酸窒化物としては、例えば、Ｓｉ、Ｈｆ、Ｚｒ、Ｔａ、Ｔｉ、Ｙ、Ｎｂ、Ｎａ、Ｃｏ、Ａｌ、Ｚｎ、Ｐｂ、Ｍｇ、Ｂｉ、Ｌａ、Ｃｅ、Ｐｒ、Ｓｍ、Ｅｕ、Ｇｄ、Ｄｙ、Ｅｒ、Ｓｒ、Ｓｎ、Ｉｎ、ＣｅおよびＢａから選ばれる１種類以上の元素の酸化物、窒化物、酸窒化物が挙げられる。より具体的には、酸化チタン（ＴｉＯ2）、酸化インジウム（Ｉｎ2Ｏ3）、酸化スズ（ＳｎＯ2）、酸化亜鉛（ＺｎＯ）、酸化ガリウム（Ｇａ2Ｏ3）、酸化インジウムスズ（ＩＴＯ）、酸化インジウム亜鉛（ＩＺＯ）、酸化亜鉛スズ（ＺＴＯ）、ガリウム添加酸化亜鉛（ＧＺＯ）、酸化インジウムセリウム（ＩＣＯ）、窒化硅素（Ｓｉ3Ｎ4）、窒化チタン（ＴｉＮ）、窒化タングステン（ＷＮ）、窒化クロム（ＣｒＮ）、窒化ホウ素（ＢＮ）、窒化モリブデン（ＭｏＮ）、窒化アルミニウム（ＡｌＮ）、窒化ジルコニウム（ＺｒＮ）などが挙げられる。
　炭化物、炭窒化物としては、例えば、Ｔｉ、Ｗ、Ｓｉ、Ｚｒ、Ｎｂから選ばれる１種以上の元素の炭化物、炭窒化物が挙げられる。より具体的には、炭化チタン（ＴｉＣ）、炭化タングステン（ＷＣ）、炭化硅素（ＳｉＣ）、炭化ニオブ（ＮｂＣ）、炭化ジルコニウム（ＺｒＣ）、炭窒化チタン（ＴｉＣＮ）、炭窒化タングステン（ＷＣＮ）、炭窒化硅素（ＳｉＣＮ）、炭窒化ニオブ（ＮｂＣＮ）、炭窒化ジルコニウム（ＺｒＣＮ）などが挙げられる。
　珪化物としては、例えば、Ｗ、Ｆｅ、Ｍｎ、Ｍｇ、Ｍｏ、Ｃｒ、Ｒｕ、Ｒｅ、Ｃｏ、Ｎｉ、Ｔａ、Ｔｉ、Ｚｒ、Ｂａから選ばれる１種以上の元素の珪化物が挙げられる。
　弗化物としては、例えば、Ｍｇ、Ｙ、Ｌａ、Ｂａから選ばれる１種以上の元素の弗化物が挙げられる。
　中でも、電子デバイスの製造工程等において、ガラス積層体２０を熱処理した後のガラス基板１６との剥離性が良好である、熱処理前の加工に耐えられる密着性を持ちながら、熱処理による膜特性の変化が少なく再利用が容易である、容易にかつ安価に入手できる、成膜などで制御が可能である等の点で、炭化硅素、酸化インジウムスズおよび酸化インジウムセリウムは、好適に例示される。
　無機膜１４の平均線膨張係数は、支持基板１２等の形成材料に応じて、適宜、設定すればよい。
　例えば、支持基板１２としてガラス基板を使用する場合は、その平均線膨張係数は１０×１０-7～２００×１０-7／℃が好ましい。この範囲であれば、ガラス基板との平均線膨張係数の差が小さくなり、高温環境下におけるガラス基板１６と無機膜付き支持基板１０との位置ずれをより抑制することができる。
　無機膜１４は、前述した無機化合物の少なくとも１種が主成分として含まれているのが好ましい。ここで、主成分とは、これらの総含有量が、無機膜１４の全量に対して、９０質量％以上であることを意味し、９８質量％以上であるのが好ましく、９９質量％以上であるのがより好ましく、９９．９９９質量％以上であるのが特に好ましい。
　なお、無機膜１４は、図１では単層として記載されているが、２層以上の積層構造であってもよい。また、２層以上の積層構造の場合、各層が異なる組成であってもよい。
　さらに、無機膜１４は、支持基板１２表面に、無機膜１４が形成されない領域（無機膜１４の島が点在しない領域）を有する。
　ここで、本発明の無機膜付き支持基板１０においては、無機膜１４は、島状に点在するようにパターニングされて形成され、かつ、無機膜１４が形成されていない支持基板１２の露出部は、支持基板１２の面方向に外部までつながるように、島状の無機膜１４が形成される。本発明は、このような構成を有することにより、無機膜１４とガラス基板１６との良好な密着性を確保し、また、高温処理を行った際における無機膜１４とガラス基板１６との間に生じる発泡を抑制している。
　この点に関しては、後に詳述する。
　本発明のガラス積層体２０は、図１（Ｃ）に概念的に示すように、このような本発明の無機膜付き支持基板１０の無機膜１４に、ガラス基板１６を積層して、密着してなるものである。
　ガラス基板１６は、一般的なものであってよく、例えばＬＣＤやＯＬＥＤなど、ガラス基板１６（ガラス積層体２０）を使用する電子デバイスの種類や、その製造工程に適したガラスを、適宜、選択すればよい。
　一例として、無アルカリホウケイ酸ガラス、ホウケイ酸ガラス、ソーダライムガラス、高シリカガラス、その他の酸化硅素を主な成分とする酸化物系ガラス等が好適に例示される。なお、酸化物系ガラスは、酸化物換算による酸化硅素の含有量が４０～９０質量％のガラスが好ましい。
　例えば、ガラス基板１６がＬＣＤに利用される場合には、アルカリ金属成分の溶出が液晶に影響を与えやすいことから、アルカリ金属成分を実質的に含まないガラス（無アルカリガラス（ただし、通常アルカリ土類金属成分は含まれる））が利用される。
　ガラス基板１６は、ガラス原料を溶融し、溶融ガラスを板状に成形して得られる。このような成形方法は、一般的なものであってよく、例えば、フロート法、フュージョン法、スロットダウンドロー法、フルコール法、ラバース法などが用いられる。また、特に厚さが薄いガラス基板は、いったん板状に成形したガラスを成形可能温度に加熱し、延伸などの手段で引き伸ばして薄くする方法（リドロー法）で成形して得られる。
　ガラス基板１６の厚さは、ガラス基板１６の用途や大きさに応じて、適宜、設定すればよい。
　具体的には、ガラス基板１６の厚さは、ガラス基板１６の薄型化および／または軽量化の観点から、０．８ｍｍ以下が好ましく、０．３ｍｍ以下がより好ましく、０．１５ｍｍ以下が特に好ましい。ガラス基板１６の厚さを０．８ｍｍ以下とすることにより、ガラス基板１６の薄型化および／または軽量化の要求を好適に満たすことができる。また、ガラス基板１６の厚さを０．３ｍｍ以下とすることにより、ガラス基板１６に良好なフレキシブル性を与えることが可能である。さらに、ガラス基板１６の厚さを０．１５ｍｍ以下とすることにより、ガラス基板１６をロール状に巻き取ることが可能になる。
　また、ガラス基板１６の厚さは、ガラス基板１６の製造が容易である、ガラス基板１６の取り扱いが容易である等の理由から、０．０３ｍｍ以上であるのが好ましい。
　なお、ガラス基板１６は２層以上からなっていてもよく、この場合、各々の層を形成する材料は同種材料であってもよいし、異種材料であってもよい。また、この場合、「ガラス基板の厚さ」は全ての層の合計の厚さとする。
　前述のように、本発明の無機膜付き支持基板１０（ガラス積層体２０）において、無機膜１４は、島状に点在するようにパターニングされて形成され、かつ、無機膜１４が形成されていない支持基板１２の露出部は、支持基板１２の面方向に外部までつながるように、島状の無機膜１４が形成される。
　本発明の無機膜付き支持基板１０は、このような構成を有することにより、無機膜１４にガラス基板１６を積層してガラス積層体２０とする際に、無機膜１４とガラス基板１６との良好な密着性を確保することができると共に、ガラス基板１６に電子デバイスを形成するために高温での熱処理を行っても、無機膜１４とガラス基板１６との間に泡が生じることを抑制できる。さらに、本発明の無機膜付き支持基板１０は、ガラス基板１６に電子デバイスを形成するためにガラス積層体２０の熱処理を行った後における無機膜１４とガラス基板１６との剥離性も良好である（良好な易剥離性を有する）。
　薄膜のガラス基板に電子デバイスを形成するための支持体として、特許文献１や特許文献２に示されるような、支持基板に無機膜を形成してなる無機膜付き支持基板が知られている。この無機膜付き支持基板を利用することにより、薄膜のガラス基板を用いた場合であっても、良好なハンドリング性を確保して、適正に電子デバイスを作製できる。
　ここで、近年では、電子デバイスの高性能化のため、電子デバイスの製造の際に、４５０℃以上のような高温条件下での処理の実施が望まれている。ところが、従来の無機膜付きの支持基板では、４５０℃以上での高温処理、特に、５００～６００℃のような高温処理を行うと、ガラス基板や無機膜に付着あるいは含まれるガスが放出されて、ガラス基板と無機膜との間に多数の泡が生じてしまう場合が有る。
　さらに、従来の無機膜付きの支持基板では、無機膜とガラス基板とを積層した際に、無機膜とガラス基板との密着性が不十分で、支持基板の無機膜とガラス基板とを重ねても自然には密着しないばかりか、機械的にプレスしても密着しなかったり、容易に剥離する場合も有る。
　これに対し、本発明の無機膜付き支持基板１０は、無機膜１４は、支持基板１２の表面に島状に点在するようにパターニングされて形成され、かつ、無機膜１４が形成されていない支持基板１２の露出部は、支持基板１２の面方向に外部までつながるように、島状の無機膜１４が形成される。
　本発明は、このような構成を有することにより、支持基板１２の面方向において、島状に点在して形成される無機膜１４の間に、外部までつながる、ガラス基板１６や無機膜１４から放出されたガスの抜け道を形成できる。そのため、ガラス積層体２０を６００℃等の高温で処理しても、ガスが無機膜１４とガラス基板１６との間に止まることが無く、無機膜１４とガラス基板１６との間に生じる泡を抑制できる。
　また、島状の無機膜１４をパターニングして点在して形成することにより、無機膜１４とガラス基板１６との密着を妨害するような凸部が少なく、かつ、無機膜１４とガラス基板１６との接触面積も十分に確保できる。
　加えて、無機膜１４とガラス基板１６との接触が全面的ではないので（分散する点状であるので）、ガラス積層体２０を高温で熱処理した後の剥離性も良好である。
　本発明の無機膜付き支持基板１０において、無機膜１４の厚さｔ（無機膜１４による島の高さｔ）は、無機膜１４による島（島部）の大きさ、積層されるガラス基板１６の種類、無機膜１４の形成材料等に応じて、適宜、設定すればよい。
　ここで、無機膜１４の厚さｔは、４０ｎｍ以下が好ましく、３０ｎｍ以下がより好ましい。無機膜１４の厚さｔを４０ｎｍ以下とすることにより、ガラス積層体２０に対して湿式の処理を施した際にガラス基板１６と支持基板１２との間に処理液が侵入することを好適に防止できる、無機膜付き支持基板１０の生産性を向上できる、ガラス基板１６の積層性をより向上できる等の点で好ましい。
　また、無機膜１４の厚さｔは５ｎｍ以上が好ましく、１０ｎｍ以上がより好ましい。無機膜１４の厚さｔを５ｎｍ以上とすることにより、ガラス積層体２０を熱処理した際に支持基板１２とガラス基板１６とが直接接触することに起因する剥離性の低下を防止できる、無機膜１４とガラス基板１６との間に泡が発生するのをより好適に防止できる等の点で好ましい。
　また、島状に点在する無機膜１４の形成密度は、無機膜１４の厚さｔ、無機膜１４による島の大きさ、積層されるガラス基板１６の種類、無機膜１４の形成材料等に応じて、適宜、設定すればよい。ここで、島状に点在する無機膜１４は、端部（エッジ）同士の間隔ｄで２０μｍ以内の位置に、他の島状の無機膜１４（無機膜１４による島）が存在するように形成されるのが好ましい。
　無機膜１４による島の間隔が大きい領域が存在すると、支持基板１２および／またはガラス基板１６の撓みによって両者が接触してしまい、ガラス積層体２０を熱処理した際に、この接触部が強く貼着してしまう場合が有る。このような貼着を生じると、無機膜付き支持基板１０とガラス基板１６とを剥離する際に、剥離性が著しく悪化してしまい、場合によっては、無機膜付き支持基板１０とガラス基板１６とが剥離できなくなる。
　これに対して、島状に点在する無機膜１４を、端部同士の間隔ｄで２０μｍ以内の位置、好ましくは、１０μｍ以内の位置に、他の島状の無機膜１４が存在するように形成することにより、このような支持基板１２とガラス基板１６との貼着を、好適に防止できる。　　　
　さらに、上記効果が好適に得られる等の点で、図２に上面図で概念的に示すように、島状の無機膜１４が形成されない支持基板１２の露出面において、直径２０μｍ以上、好ましくは直径１０μｍ以上の円Ｓが描けないように、島状の無機膜１４が点在するのが好ましい。
　言い換えれば、島状の無機膜１４が形成されない支持基板１２の露出面において、島状の無機膜１４の端部に内接する最大径の円Ｓを描いた際に、この円Ｓの直径が２０μｍ以下となるように、島状の無機膜１４が点在するのが好ましい。
　なお、図１（Ａ）および図１（Ｂ）に示される例において、島状に点在する無機膜１４は、規則的に配列（パターニング）されている。しかしながら、本発明の無機膜付き支持基板において、島状に点在する無機膜１４は、規則的に配列されても、前記図２に示すように不規則に配列されてもよい。
　さらに、規則的な配列でも、不規則な配列でも、島状に点在する無機膜１４は、支持基板１２の表面に均一に分散されて点在するのが好ましい。
　本発明の無機膜付き支持基板１０において、１個の島状の無機膜１４（無機膜からなる１個の島）の面積は、無機膜１４の厚さｔ、積層されるガラス基板１６の種類、無機膜１４の形成材料等に応じて、適宜、設定すればよい。ここで、個々の島状の無機膜１４の面積は、０．１～１００００μｍ2であるのが好ましく、０．１～１００μｍ2であるのがより好ましい。
　１個の島状の無機膜１４の面積を０．１μｍ2以上とすることにより、無機膜１４とガラス基板１６との密着性を良好にできる、パターニングの容易性等によって無機膜１４の形成コストを低減できる等の点で好ましい。
　また、１個の島状の無機膜１４の面積を１００００μｍ2以下とすることにより、１個の島状の無機膜１４とガラス基板１６との間に泡が発生するのを防止できる、後述する積層体２０を用いて電子デバイスを作製する際に島状の無機膜１４に起因して不均一性としての認識されることを防止できる等の点で好ましい。
　なお、１個の島状の無機膜１４の面積とは、支持基板１２の面上における無機膜１４からなる１個の島の面積である。
　さらに、島状の無機膜１４の合計面積も、無機膜１４の厚さｔ、１個の島状の無機膜１４の大きさ、積層されるガラス基板１６の種類、無機膜１４の形成材料等に応じて、適宜、設定すればよい。ここで、複数の島（島部）からなる無機膜１４の合計面積は、支持基板１２の表面に対する面積率（無機膜／支持基板）で１１～８０％であるのが好ましく、１８～７０％であるのがより好ましい。
　前記無機膜１４の合計面積を支持基板１２の表面に対する面積率で１１％以上とすることにより、無機膜１４とガラス基板１６との密着性を良好にできる、ガラス積層体２０の熱処理を行った後の剥離性を良好にできる等の点で好ましい。
　また、前記無機膜１４の合計面積を支持基板１２の表面に対する面積率で８０％以下とすることにより、無機膜１４とガラス基板１６との間に泡が発生するのを防止できる等の点で好ましい。
　なお、図１（Ｂ）に示すように、無機膜付き支持基板１０では、島状の無機膜１４の平面形状（支持基板１２の面方向の形状）は正方形であるが、本発明においては、島状の無機膜１４は、各種の平面形状が利用可能である。
　一例として、島状の無機膜１４の平面形状は、円形、楕円形、三角形、長方形、五角形や六角形、それ以上の多角形等でもよく、不定形でもよく、さらに、正方形を含むこれらの形状が混在するものでもよい。
　図１（Ａ）および図１（Ｂ）に示す無機膜付き支持基板１０は、支持基板１２の表面に、島状に無機膜１４を点在させて、支持基板１２が露出する領域を有する。
　しかしながら、本発明の無機膜付き支持基板は、無機膜によって、支持基板１２の全面を覆ってもよい。
　すなわち、図１（Ｄ）に示す無機膜付き支持基板３０のように、無機膜２４を、厚い部分からなる複数の凸部２４ａと薄い部分からなる凹部２４ｂとからなる凹凸を有する形状として、薄い部分からなる凹部２４ｂが、支持基板１２の面方向に外部までつながる構成であってもよい。この構成でも、図１（Ａ）および図１（Ｂ）に示す無機膜付き支持基板１０と同様の効果を得られる。
　この図１（Ｄ）に示す無機膜付き支持基板３０において、凸部２４ａの高さ（凸部２４ａと凹部２４ｂとの高さの差）、凸部２４ａの形成間隔、凸部２４ａの個々の面積および複数の凸部２４ａの合計面積等は、前述の無機膜付き支持基板１０における島状の無機膜１４に準じる。
　ここで、図１（Ｄ）に示す無機膜付き支持基板３０では、支持基板１０の全面が無機膜２４で覆われている。そのため、支持基板１２および／またはガラス基板１６が撓んで、両者が接触したとしても、互いに固着することはない。従って、無機膜付き支持基板３０では、凸部２４ａの形成間隔（前述の無機膜１４の端部同士の間隔ｄに対応）は、２０μｍを超えて大きくしても、ガラス積層体２０を熱処理した際における支持基板１２とガラス基板１６との貼着を防止でき、良好な剥離性が得られる。
　また、この無機膜付き支持基板３０において、凹部２４ｂにおける無機膜２４の厚さは、５～３０ｎｍが好ましく、１０～２０ｎｍが好ましい。
　凹部２４ｂにおける無機膜２４の厚さを、上記範囲とすることにより、前記ガラス積層体２０を熱処理した際における支持基板１２とガラス基板１６との貼着をより確実に防止でき、より良好な剥離性が得られる等の点で好ましい。
　以下、図３（Ａ）～図３（Ｆ）を参照して、図１（Ａ）および図１（Ｂ）に示す無機膜付き支持基板１０を製造する、本発明の製造方法の一例を説明する。
　まず、図３（Ａ）に示すように、支持基板１２を用意して、その表面に、図３（Ｂ）および図３（Ｃ）に示すように、マスクとなる樹脂膜３２を形成する。
　この樹脂膜３２は、支持基板１２の表面に複数の非形成部が点在し、かつ、樹脂膜３２が支持基板１２の面方向に外部まで連続するように、形成される。図３（Ｂ）および図３（Ｃ）に示す例では、正方格子状のパターンで樹脂膜３２を形成している。
　マスクとなる樹脂膜３２の形成方法は、樹脂膜３２の形成材料に応じた、公知の方法が各種利用可能である。一例として、スクリーン印刷、フレキソ印刷、オフセット印刷、グラビア印刷、インクジェット等の印刷を利用する方法が例示される。あるいは、フォトレジストやエッチングを行うフォトリソグラフィを用いて、マスクとなる樹脂膜３２を形成してもよい。
　なお、この樹脂膜３２の形成に先立ち、支持基板１２の全面に下地無機膜を形成することにより、図１（Ｄ）に示すような、厚い部分からなる複数の凸部２４ａと薄い部分からなる凹部２４ｂとからなる凹凸を有する全面的な無機膜２４を有する無機膜付き支持基板３０を作製できる。すなわち、この下地無機膜の厚さが、凹部２４ｂにおける無機膜２４の厚さとなる。
　下地無機膜の形成材料は、無機膜１４と同じ無機物であっても、無機膜１４とは異なる無機物であってもよい。
　また、下地無機膜の形成は、形成する無機膜１４となる膜３４と同様、形成材料に応じた公知の方法で行えばよい。
　次いで、図３（Ｄ）に示すように、樹脂膜３２をマスクとして、無機膜１４となる膜３４を形成する。
　膜３４の形成方法は、無機膜１４の形成材料に応じて、スパッタリング、真空蒸着（常温、高温）、ＣＶＤ、プラズマＣＶＤ、ゾルゲル法などの塗布法等、目的とする膜を成膜できるものであれば、公知の各種の方法が利用可能である。
　次いで、樹脂膜３２を除去（リフトオフ）して無機膜１４を形成して、図３（Ｅ）に示すように、支持基板１２の表面に矩形の島状の無機膜１４が点在する無機膜付き支持基板１０を作製する。
　樹脂膜３２の除去方法も、樹脂膜３２の形成材料に応じた、公知の方法が各種利用可能である。一例として、ウエットエッチング、純水等の液体とブラシとを用いる除去方法等が例示される。
　また、必要に応じて、島状の無機膜１４を形成した後、無機膜１４（無機膜２４の凸部２４ａ）の表面を研磨してもよい。
　さらに、図３（Ｆ）に示すように、無機膜付き支持基板１０の無機膜１４にガラス基板１６を積層して、密着させて、本発明のガラス積層体２０とする。
　ガラス基板１６の積層および密着は、無機膜１４の形成材料等に応じて、公知の各種の方法が利用可能である。一例として、常圧環境下で無機膜付き支持基板１０とガラス基板１６とを重ねた後、ロールやプレスを用いて圧着させる方法が挙げられる。ロールやプレスで圧着することにより、無機膜付き支持基板１０とガラス基板１６とが、より良好な密着力で密着するので好ましい。また、ガラス基板１６の積層方法としては、真空ラミネート法や真空プレス法により圧着も、好適に利用可能である。
　本発明の無機膜付き支持基板は、これ以外にも、各種の方法で形成可能である。一例として、フォトリソグラフィを利用する方法や、レーザによるパターニングを利用する方法が例示される。
　これらの方法では、まず、支持基板１２の表面に無機膜１４となる無機物の膜を形成する。この膜の形成方法は、先と同様に公知の方法が各種利用可能である。
　次いで、この無機物の膜をエッチングすることで、支持基板１２の表面に島状の無機膜１４が点在する無機膜付き支持基板１０を作製する。
　無機物の膜のエッチング方法は、無機物に応じた公知の各種の方法が利用可能である。
　一例として、スピンコートやダイコート等によって、無機物の膜の表面にレジスト層を形成する。次いで、マスク露光等の公知の方法でレジスト層をパターン露光して、さらに現像を行って、レジストからなるマスクを形成する。次いで、ウエットエッチングあるいはドライエッチングによって、マスクを形成されていない部分の無機物の膜を除去して、支持基板１２の表面に点在する島状の無機膜１４を形成する。さらに、残ったレジスト層を除去して、支持基板１２の表面に島状の無機膜１４が点在する無機膜付き支持基板１０を作製する方法が例示される。
　また、無機物の膜を成膜した後、スクリーン印刷、フレキソ印刷、オフセット印刷、グラビア印刷、インクジェット等の印刷によってマスクを形成する。次いで、ウエットエッチングによって、マスクを形成されていない部分の無機物の膜を除去して、支持基板１２の表面に点在する島状の無機膜１４を形成する。さらに、残ったマスクを除去して、支持基板１２の表面に島状の無機膜１４が点在する無機膜付き支持基板１０を作製する方法も例示される。
　さらに、無機物の膜を成膜した後、ＹＡＧレーザ、エキシマレーザ、炭酸ガスレーザ等によるレーザ光によって膜をパターン露光して、アブレーション等によって余分な無機物の膜を除去することによって、支持基板１２の表面に島状の無機膜１４が点在する無機膜付き支持基板１０を作製する方法も例示される。
　この製造方法においては、無機物の膜のエッチングの程度を調節することによって、図１（Ｄ）に示すような、厚い部分からなる複数の凸部２４ａと薄い部分からなる凹部２４ｂとからなる凹凸を有する全面的な無機膜２４を有する無機膜付き支持基板３０を作製できる。
　このような本発明の無機膜付きガラス基板およびガラス積層体は、ＬＣＤ、ＯＬＥＤ、電子ペーパー、プラズマディスプレイパネル、フィールドエミッションパネル、量子ドットＬＥＤパネル、ＭＥＭＳ（Micro Electro Mechanical Systems）、シャッターパネル等の電子デバイスの製造に、好適に利用される。
　これらの電子デバイスは、本発明の製造方法で製造できる。
　本発明の電子デバイスの製造方法は、本発明のガラス積層体の製造方法を用いた電子デバイスの製造方法である。本発明の電子デバイスの製造方法は、一例として、本発明の製造方法でガラス積層体を製造し、このガラス基板の表面に、ＬＣＤやＯＬＥＤ等を構成する電子デバイス用部材を形成し、この電子デバイス用部材を形成してなるガラス積層体から、無機膜付き支持基板を剥離し、ガラス基板と電子デバイス用部品とを有する電子デバイスを製造する。
　なお、このような本発明の電子デバイスの製造方法において電子デバイス用部材は、製造する電子デバイスに応じた部材を、製造する電子デバイスに応じた公知の方法で形成すればよい。
　以上、本発明の無機膜付き支持基板およびガラス積層体、ならびに、その製造方法および電子デバイスの製造方法について詳細に説明したが、本発明は、上述の例に限定はされず、本発明の要旨を逸脱しない範囲において、各種の改良や変更を行っても良いのは、もちろんである。
　以下、本発明の具体的実施例を示し、本発明を、より詳細に説明する。
　［実施例１］
　支持基板として、３００×３００ｍｍで厚さ０．５ｍｍの無アルカリホウケイ酸ガラスからなるガラス基板（旭硝子社製　ＡＮ１００）を用意した。
　この支持基板の表面全面に、スクリーン印刷によってセルロース溶液を塗布して、線幅が１８μｍで、線間（中心の間隔）が４８μｍの正方格子状のパターンを形成した。さらに、このパターンをオーブンで乾燥させて、正方格子状のマスクを形成した。
　酸化インジウム(Ｉｎ２Ｏ３)９０質量％－酸化スズ(ＳｎＯ２)１０質量％のターゲットを用いるスパッタリングによって、支持基板の表面に、マスク越しに無機膜１４となる酸化インジウム錫を３０ｎｍ、成膜した。
　次いで、純水およびブラシを用いる除去、ならびに、超音波洗浄によって、マスクを除去（リフトオフ）して、厚さが３０ｎｍで１辺が３０μｍの正方形の無機膜が、直交する二次元方向に１８μｍの等間隔で配列された無機膜付き支持基板を作製した(島部（１個の島状の無機膜）の面積９００μｍ2、無機膜の面積率３９％）。
　ガラス基板として、３００×３００ｍｍで厚さ０．２ｍｍの無アルカリホウケイ酸ガラスからなるガラス基板（旭硝子社製　ＡＮ１００）を用意した。
　この無機膜付き支持基板およびガラス基板を、良く洗浄した後、無機膜面を当接して両者を積層して、ガラス積層体とした。このガラス積層体においては、無機膜付き支持基板とガラス基板とは良好に密着し、泡も発生しなかった。また、無機膜付き支持基板とガラス基板とは、容易に剥離できた。
　さらに、ガラス積層体を１００×２００ｍｍに切断して、再度、洗浄し、６００℃で１時間の熱処理を行った。熱処理後に、ガラス積層体を確認したところ、内部に泡は発生しなかった。熱処理後に無機膜付き支持基板とガラス基板とを剥離したところ、熱処理前とほぼ同じ力で、綺麗に剥離できた。
　［実施例２］
　支持基板として、実施例１と同じガラス基板を用意した。
　この支持基板の表面全面に、酸化インジウム(Ｉｎ２Ｏ３)８０質量％－酸化セリウム(ＣｅＯ２)２０質量％のターゲットを用いるスパッタリングによって、酸化インジウムセリウム（以下、ＩＣＯとも言う）の膜を３０ｎｍ、成膜した。
　次いで、フォトレジストおよび露光を用いる通常のフォトグラフィ法によって、一辺が２０μｍの正方形が、端部の間隔（エッジ間距離）１０μｍの等間隔で直交する２次元方向に配列する、非形成部が正方格子状となるマスクパターンを形成した。
　次いで、塩化第二鉄と硝酸との混合液を用いて、ＩＣＯ膜を２０秒、エッチングした。　　　
　ＩＣＯ膜のエッチングを終了した後、残ったマスク（フォトレジスト）を除去し、洗浄して、ＩＣＯからなる略正方形の無機膜が直交する二次元方向に等間隔で配列された、無機膜付き支持基板を作製した。
　作製した無機膜付き支持基板における、支持基板に対する無機膜の面積率を、光学顕微鏡を用いて測定した。その結果、島部の面積は２５６μｍ2（１辺１６μｍ）、無機膜の面積率は２８％であった。
　［実施例３］
　ＩＣＯ膜のエッチングを６０秒とした以外は、実施例２と同様にして、ＩＣＯからなる略正方形の無機膜が直交する二次元方向に等間隔で配列された無機膜付き支持基板を作製した。
　実施例２と同様に支持基板に対する無機膜の面積率を測定したところ、島部の面積は１６９μｍ2（１辺１３μｍ）、無機膜の面積率は１９％であった。
　［実施例４］
　ＩＣＯ膜のエッチングを９０秒とした以外は、実施例２と同様にしてＩＣＯからなる略正方形の無機膜が直交する二次元方向に等間隔で配列された無機膜付き支持基板を作製した。
　実施例２と同様に支持基板に対する無機膜の面積率を測定したところ、島部の面積は１２１μｍ2（１辺１１μｍ）、無機膜の面積率は１３％であった。
　［実施例５］
　ＩＣＯ膜のエッチングを１２０秒とした以外は、実施例２と同様にしてＩＣＯからなる略正方形の無機膜が直交する二次元方向に等間隔で配列された無機膜付き支持基板を作製した。
　実施例２と同様に支持基板に対する無機膜の面積率を測定したところ、島部の面積は４９μｍ2（１辺７μｍ）、無機膜の面積率は５％であった。
　［実施例６］
　スパッタリングのターゲットとして、酸化インジウム(Ｉｎ２Ｏ３)７０質量％－酸化セリウム(ＣｅＯ２)３０質量％のターゲットを用いてＩＣＯ膜を成膜した以外は、実施例２と同様にして、ＩＣＯからなる略正方形の無機膜が直交する二次元方向に等間隔で配列された無機膜付き支持基板を作製した（ＩＣＯ膜のエッチング時間は２０秒）。
　実施例２と同様に支持基板に対する無機膜の面積率を測定したところ、島部の面積は３６１μｍ2（１辺１９μｍ）、無機膜の面積率は４０％であった。
　［実施例７］
　ＩＣＯ膜のエッチングを６０秒とした以外は、実施例６と同様にして、ＩＣＯからなる略正方形の無機膜が直交する二次元方向に等間隔で配列された無機膜付き支持基板を作製した。
　実施例２と同様に支持基板に対する無機膜の面積率を測定したところ、島部の面積は１４４μｍ2（１辺１２μｍ）無機膜の面積率は１６％であった。
　［実施例８］
　ＩＣＯ膜のエッチングを９０秒とした以外は、実施例６と同様にして、ＩＣＯからなる略正方形の無機膜が直交する二次元方向に等間隔で配列された無機膜付き支持基板を作製した。
　実施例２と同様に支持基板に対する無機膜の面積率を測定したところ、島部の面積は１００μｍ2（１辺１０μｍ）無機膜の面積率は１１％であった。
　［実施例９］
　ＩＣＯ膜のエッチングを１２０秒とした以外は、実施例６と同様にして、ＩＣＯからなる略正方形の無機膜が直交する二次元方向に等間隔で配列された無機膜付き支持基板を作製した。
　実施例２と同様に支持基板に対する無機膜の面積率を測定したところ、島部の面積は９μｍ2（１辺３μｍ）無機膜の面積率は１％であった。
　［評価］
　実施例２～９の無機膜付き支持基板について、ガラス基板として、実施例１と同じガラス基板を用いて、積層性および泡の発生を評価した。
　　＜積層性＞
　まず、作製した無機膜付き支持基板およびガラス基板を、良く洗浄した後、無機膜形成面を当接して両者を積層して、ガラス積層体とした。また、ガラス積層体の剥離性も確認した。
　このガラス積層体において、無機膜付き支持基板とガラス基板とが良好に密着し、内部に泡も発生しなかった場合を、積層性が『〇』；
　無機膜付き支持基板とガラス基板とが十分に密着しない場合、および／または、無機膜とガラス基板との間に泡が発生した場合を、積層性が『×』と評価した。
　　＜泡の発生＞
　次いで、ガラス積層体を１００×２００ｍｍに切断して、再度、洗浄し、６００℃で１時間の熱処理を行った。
　熱処理後に、ガラス積層体を確認して、ガラス積層体の内部に泡が認められなかった場合を、泡の発生が『〇』；
　ガラス積層体の内部に泡が認められた場合を、泡の発生が『×』と評価した。
　結果を、下記の表に示す。
Figure JPOXMLDOC01-appb-T000001
　なお、実施例２、３および６は、熱処理を行った後の無機膜付き支持基板とガラス基板との剥離性も、非常に良好であった。また、実施例４および７も、熱処理を行った後の無機膜付き支持基板とガラス基板との剥離性は、良好であった。
　［実施例１０］
　支持基板として、３００×３００ｍｍで厚さ０．５ｍｍの無アルカリホウケイ酸ガラスからなるガラス基板（旭硝子社製　ＡＮ１００）を用意した。
　この支持基板の表面全面に、スクリーン印刷によってセルロース溶液を塗布して、線幅が１７μｍで、線間（中心の間隔）が１００μｍの正方格子状のパターンを形成した。さらに、このパターンをオーブンで乾燥させて、正方格子状のマスクを形成した。
　酸化インジウム(Ｉｎ２Ｏ３)８０質量％－酸化セリウム(ＣｅＯ２)２０質量％のターゲットを用いるスパッタリングによって、支持基板の表面に、マスク越しに無機膜１４となるＩＣＯを２０ｎｍ、成膜した。
　次いで、純水およびブラシを用いる除去、ならびに、超音波洗浄によって、マスクを除去（リフトオフ）して、厚さが２０ｎｍで１辺が８３μｍの正方形の無機膜が、直交する二次元方向に１７μｍの等間隔で配列された無機膜付き支持基板を作製した(島部の面積６８８９μｍ2、無機膜の面積率６９％）。
　［実施例１１］
　正方格子状のマスクパターンを、線幅が１０μｍで線間が５０μｍのものとした以外は、実施例１０と同様に無機膜付き支持基板を作製した。
　従って、本例は、１辺が４０μｍの正方形の無機膜が、直交する二次元方向に１０μｍの等間隔で配列された無機膜付き支持基板である（島部の面積１６００μｍ2、無機膜の面積率６４％）。
　［実施例１２］
　正方格子状のマスクパターンを、線幅が１０μｍで線間が３０μｍのものとした以外は、実施例１０と同様に無機膜付き支持基板を作製した。
　従って、本例は、１辺が２０μｍの正方形の無機膜が、直交する二次元方向に１０μｍの等間隔で配列された無機膜付き支持基板である（島部の面積４００μｍ2、無機膜の面積率４４％）。
　［実施例１３］
　正方格子状のマスクパターンを、線幅が１５μｍで線間が１００μｍのものとした以外は、実施例１０と同様に無機膜付き支持基板を作製した。
　従って、本例は、１辺が８５μｍの正方形の無機膜が、直交する二次元方向に１５μｍの等間隔で配列された無機膜付き支持基板である（島部の面積７２２５μｍ2、無機膜の面積率７２％）。
　［実施例１４］
　ＩＣＯからなる無機膜の厚さを３０ｎｍとし、正方格子状のマスクパターンを、線幅が３６μｍで線間が１００μｍのものとした以外は、実施例１０と同様に無機膜付き支持基板を作製した。
　従って、本例は、１辺が６４μｍの正方形の無機膜が、直交する二次元方向に３６μｍの等間隔で配列された無機膜付き支持基板である（島部の面積４０９６μｍ2、無機膜の面積率４１％）。
　［実施例１５］
　ＩＣＯからなる無機膜の厚さを３０ｎｍとし、正方格子状のマスクパターンを、線幅が４４μｍで線間が１００μｍのものとした以外は、実施例１０と同様に無機膜付き支持基板を作製した。
　従って、本例は、１辺が５６μｍの正方形の無機膜が、直交する二次元方向に４４μｍの等間隔で配列された無機膜付き支持基板である（島部の面積３１３６μｍ2、無機膜の面積率３１％）。
　［評価］
　実施例１０～１５の無機膜付き支持基板について、ガラス基板として、実施例１と同じガラス基板を用いて、実施例２～９と同様に、積層性および泡の発生を評価した。
　結果を、下記の表に示す。

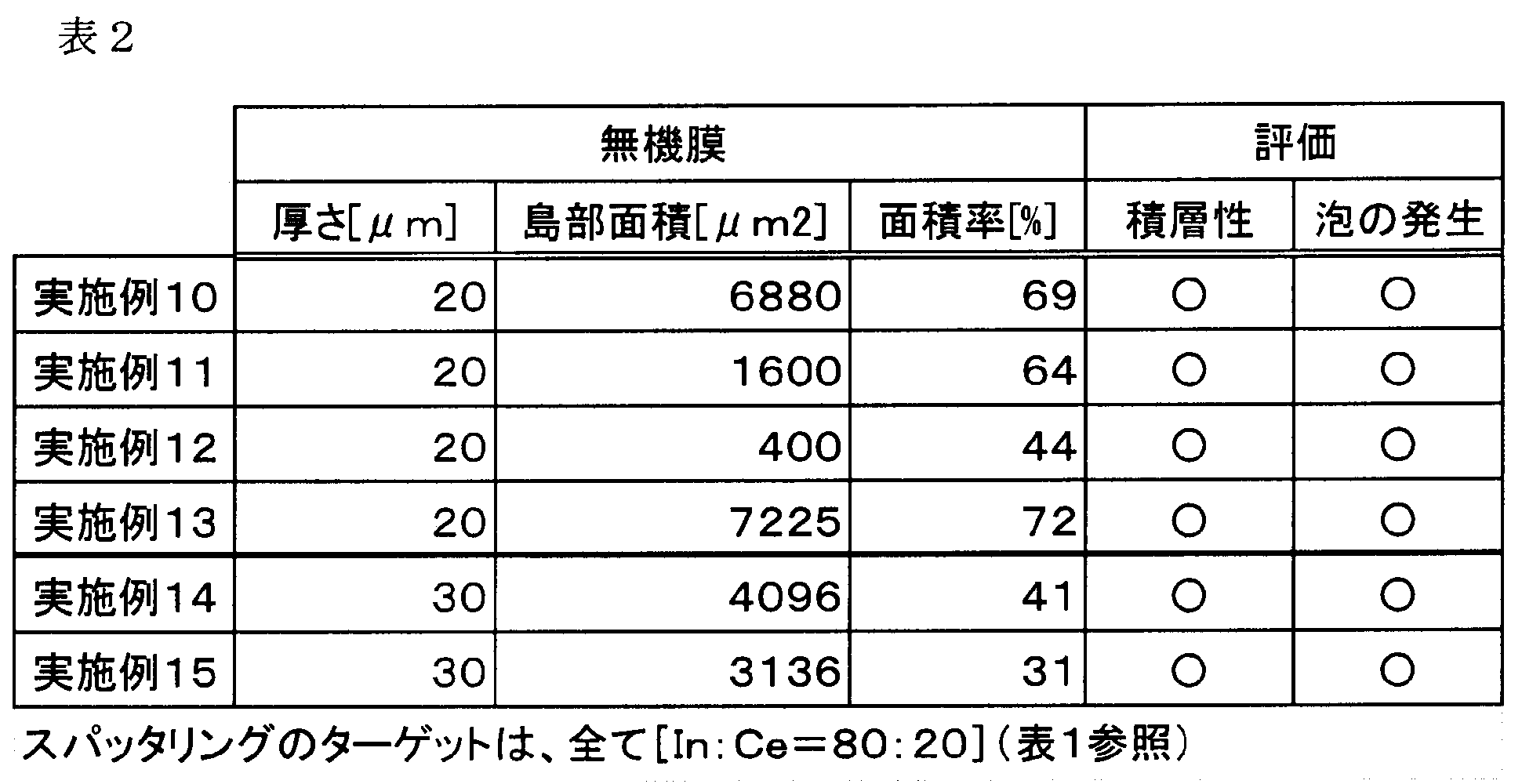

Figure JPOXMLDOC01-appb-T000002
　なお、何れの実施例も、熱処理を行った後の無機膜付き支持基板とガラス基板との剥離性は、非常に良好であった。
　［比較例１］
　支持基板として、実施例１と同じガラス基板を用意した。
　この支持基板の表面全面に、実施例２と同じターゲットを用いて、ＩＣＯの膜を２０ｎｍ成膜して、無機膜付き支持基板を作製した。
　ガラス基板として、実施例１と同じガラス基板を用意した。
　この無機膜付き支持基板およびガラス基板を、良く洗浄した後、無機膜面を当接して両者を積層して、ガラス積層体とした。このガラス積層体においては、無機膜付き支持基板とガラス基板とは良好に密着し、泡も発生しなかった。
　さらに、ガラス積層体を１００×２００ｍｍに切断して、再度、洗浄し、６００℃で１時間の熱処理を行った。熱処理後に、ガラス積層体を確認したところ、内部に多数の泡が発生した。
　以上の結果より、本発明の効果は明らかである。
　本発明を特定の態様を参照して詳細に説明したが、本発明の精神と範囲を離れることなく様々な変更および修正が可能であることは、当業者にとって明らかである。
　なお、本出願は、２０１４年８月１日付けで出願された日本特許出願（特願２０１４－１５８１１７）に基づいており、その全体が引用により援用される。
　各種の電子デバイスの製造等に好適に利用可能である。
　１０，３０　無機膜付き支持基板
　１２　支持基板
　１４，２４　無機膜
　１６　ガラス基板
　３２　樹脂膜
　３４　膜

Claims (17)

  1. 　支持基板と、前記支持基板上に形成された無機膜とを有し、
    　前記無機膜は、前記支持基板上に点在する複数の島部からなり、前記無機膜が形成されていない前記支持基板の露出部は、前記支持基板の面方向に外部までつながっていることを特徴とする無機膜付き支持基板。
  2. 　前記島部の高さが４０ｎｍ以下である請求項１に記載の無機膜付き支持基板。
  3. 　前記島部は、端部の間隔で２０μｍ以内の位置に、他の島部が形成される請求項１または２に記載の無機膜付き支持基板。
  4. 　前記島部の個々の面積が０．１～１００００μｍ2である請求項１～３のいずれか１項に記載の無機膜付き支持基板。
  5. 　前記複数の島部の合計面積は、前記支持基板の表面に対する面積率で１１～８０％である請求項１～４のいずれか１項に記載の無機膜付き支持基板。
  6. 　支持基板と、前記支持基板上に形成された無機膜とを有し、
    　前記無機膜は、厚い部分からなる複数の凸部と薄い部分からなる凹部とからなる凹凸を有し、かつ、前記凹部が、前記支持基板の面方向に外部までつながっていることを特徴とする無機膜付き支持基板。
  7. 　前記凹凸の高さの差が４０ｎｍ以下である請求項６に記載の無機膜付き支持基板。
  8. 　前記凸部は、端部の間隔で２０μｍ以内の位置に、他の凸部が形成される請求項６または７に記載の無機膜付き支持基板。
  9. 　前記凸部の個々の面積が０．１～１００００μｍ2である請求項６～８のいずれか１項に記載の無機膜付き支持基板。
  10. 　前記複数の凸部の合計面積は、前記支持基板に対する面積率で１１～８０％である請求項６～９のいずれか１項に記載の無機膜付き支持基板。
  11. 　請求項１～１０のいずれか１項に記載の無機膜付き支持基板の無機膜に、ガラス基板を積層したガラス積層体。
  12. 　支持基板の表面に無機物からなる膜を形成し、前記無機物からなる膜をエッチングすることにより、前記支持基板上に点在する複数の島部からなる無機膜を形成することを特徴とする無機膜付き支持基板の製造方法。
  13. 　支持基板の表面に無機物からなる膜を形成し、前記無機物からなる膜をエッチングすることにより、前記無機物からなる膜に厚い部分からなる複数の凸部と薄い部分からなる凹部とからなる凹凸を形成することを特徴とする無機膜付き支持基板の製造方法。
  14. 　支持基板の表面に、複数の非形成部が点在する樹脂膜を形成し、前記樹脂膜をマスクとして前記支持基板上に無機膜を成膜し、その後、前記樹脂膜を除去することを特徴とする無機膜付き支持基板の製造方法。
  15. 　前記樹脂膜の成膜に先立ち、前記支持基板の表面に、下地無機膜を成膜する請求項１４に記載の無機膜付き支持基板の製造方法。
  16. 　請求項１２～１５のいずれか１項に記載の製造方法によって無機膜付き支持基板を形成した後、無機膜にガラス基板を積層するガラス積層体の製造方法。
  17. 　請求項１６に記載のガラス積層体の製造方法を用いたことを特徴とする電子デバイスの製造方法。
PCT/JP2015/071400 2014-08-01 2015-07-28 無機膜付き支持基板およびガラス積層体、ならびに、それらの製造方法および電子デバイスの製造方法 Ceased WO2016017650A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2014-158117 2014-08-01
JP2014158117A JP2017165589A (ja) 2014-08-01 2014-08-01 無機膜付き支持基板およびガラス積層体、ならびに、その製造方法および電子デバイスの製造方法

Publications (1)

Publication Number Publication Date
WO2016017650A1 true WO2016017650A1 (ja) 2016-02-04

Family

ID=55217550

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2015/071400 Ceased WO2016017650A1 (ja) 2014-08-01 2015-07-28 無機膜付き支持基板およびガラス積層体、ならびに、それらの製造方法および電子デバイスの製造方法

Country Status (3)

Country Link
JP (1) JP2017165589A (ja)
TW (1) TW201609429A (ja)
WO (1) WO2016017650A1 (ja)

Families Citing this family (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP6345855B1 (ja) * 2017-01-17 2018-06-20 太陽インキ製造株式会社 感光性フィルム積層体およびそれを用いて形成された硬化物
TWI703906B (zh) * 2019-06-03 2020-09-01 易華電子股份有限公司 減少印刷電路板乾膜殘留的方法
KR102299470B1 (ko) * 2019-12-23 2021-09-08 주식회사 현대케피코 연료 인젝터용 부품과 그 코팅 방법

Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000103888A (ja) * 1998-09-25 2000-04-11 Asahi Glass Co Ltd 含フッ素樹脂フィルムおよび積層体
WO2011086991A1 (ja) * 2010-01-12 2011-07-21 日本電気硝子株式会社 ガラスフィルム積層体及びその製造方法並びにガラスフィルムの製造方法
WO2012060199A1 (ja) * 2010-11-05 2012-05-10 旭硝子株式会社 積層体、支持板付き表示装置用パネル、表示装置用パネル、および表示装置
WO2012144499A1 (ja) * 2011-04-22 2012-10-26 旭硝子株式会社 積層体、その製造方法及び用途
WO2012169602A1 (ja) * 2011-06-08 2012-12-13 旭硝子株式会社 透明導電膜付き基板
JP2013184346A (ja) * 2012-03-07 2013-09-19 Asahi Glass Co Ltd ガラス積層体、電子デバイスの製造方法
WO2013179881A1 (ja) * 2012-05-29 2013-12-05 旭硝子株式会社 ガラス積層体および電子デバイスの製造方法
JP2015093405A (ja) * 2013-11-11 2015-05-18 旭硝子株式会社 ガラス積層体および電子デバイスの製造方法
JP2015093795A (ja) * 2013-11-11 2015-05-18 旭硝子株式会社 ガラス積層体の製造方法および電子デバイスの製造方法

Patent Citations (9)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2000103888A (ja) * 1998-09-25 2000-04-11 Asahi Glass Co Ltd 含フッ素樹脂フィルムおよび積層体
WO2011086991A1 (ja) * 2010-01-12 2011-07-21 日本電気硝子株式会社 ガラスフィルム積層体及びその製造方法並びにガラスフィルムの製造方法
WO2012060199A1 (ja) * 2010-11-05 2012-05-10 旭硝子株式会社 積層体、支持板付き表示装置用パネル、表示装置用パネル、および表示装置
WO2012144499A1 (ja) * 2011-04-22 2012-10-26 旭硝子株式会社 積層体、その製造方法及び用途
WO2012169602A1 (ja) * 2011-06-08 2012-12-13 旭硝子株式会社 透明導電膜付き基板
JP2013184346A (ja) * 2012-03-07 2013-09-19 Asahi Glass Co Ltd ガラス積層体、電子デバイスの製造方法
WO2013179881A1 (ja) * 2012-05-29 2013-12-05 旭硝子株式会社 ガラス積層体および電子デバイスの製造方法
JP2015093405A (ja) * 2013-11-11 2015-05-18 旭硝子株式会社 ガラス積層体および電子デバイスの製造方法
JP2015093795A (ja) * 2013-11-11 2015-05-18 旭硝子株式会社 ガラス積層体の製造方法および電子デバイスの製造方法

Also Published As

Publication number Publication date
JP2017165589A (ja) 2017-09-21
TW201609429A (zh) 2016-03-16

Similar Documents

Publication Publication Date Title
JP6172362B2 (ja) ガラス積層体および電子デバイスの製造方法
JP6119567B2 (ja) ガラス積層体の製造方法および電子デバイスの製造方法
JP6176067B2 (ja) ガラス積層体および電子デバイスの製造方法
CN106573443B (zh) 带无机膜的支撑基板及玻璃层叠体、以及它们的制造方法及电子器件的制造方法
JP2013184346A (ja) ガラス積層体、電子デバイスの製造方法
JP7303963B2 (ja) 積層体、電子デバイスの製造方法、積層体の製造方法
WO2015163134A1 (ja) ガラス積層体および電子デバイスの製造方法
JP2015108735A (ja) 電子デバイスの製造方法
JP7070425B2 (ja) 積層基板および電子デバイスの製造方法
JP2017165589A (ja) 無機膜付き支持基板およびガラス積層体、ならびに、その製造方法および電子デバイスの製造方法
TWI813882B (zh) 積層基板、電子裝置之製造方法、及積層基板之製造方法
JP2017163138A (ja) 積層体、積層体の製造方法、単位積層体の製造方法、及びデバイス基板の製造方法
JP2017159504A (ja) 積層体、積層体の製造方法、単位積層体の製造方法、及びデバイス基板の製造方法
JP2017164903A (ja) ガラス積層体、無機層付き支持基板、電子デバイスの製造方法、無機層付き支持基板の製造方法
WO2016017649A1 (ja) ガラス積層体、無機層付き支持基板、電子デバイスの製造方法及び、無機層付き支持基板の製造方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 15826792

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 15826792

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: JP
