WO2014045753A1 - 文書画像解析装置および文書画像表示制御装置ならびにそれらの動作制御方法およびそれらの動作制御プログラム - Google Patents

文書画像解析装置および文書画像表示制御装置ならびにそれらの動作制御方法およびそれらの動作制御プログラム Download PDF

Info

Publication number
WO2014045753A1
WO2014045753A1 PCT/JP2013/071483 JP2013071483W WO2014045753A1 WO 2014045753 A1 WO2014045753 A1 WO 2014045753A1 JP 2013071483 W JP2013071483 W JP 2013071483W WO 2014045753 A1 WO2014045753 A1 WO 2014045753A1
Authority
WO
WIPO (PCT)
Prior art keywords
character
prohibited
document
document image
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2013/071483
Other languages
English (en)
French (fr)
Inventor
野中　俊一郎
典久 羽田
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Fujifilm Corp
Original Assignee
Fujifilm Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Fujifilm Corp filed Critical Fujifilm Corp
Publication of WO2014045753A1 publication Critical patent/WO2014045753A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G06—COMPUTING OR CALCULATING; COUNTING
    • G06F—ELECTRIC DIGITAL DATA PROCESSING
    • G06F40/00—Handling natural language data
    • G06F40/10—Text processing
    • G06F40/12—Use of codes for handling textual entities
    • G06F40/126—Character encoding

Definitions

  • the present invention relates to a document image analysis device, a document image display control device, an operation control method thereof, and an operation control program thereof.
  • Patent Document 1 There is a document image in which a document is imaged instead of being represented by a text file (Patent Document 1). Such a document image is more difficult to edit than a document represented by a text file, and is effective when it is not desired to change the contents of the document.
  • the document When displaying a document, the document may be arranged according to an arrangement rule that should not be arranged at the end of the line or at the beginning of the line (Patent Document 2).
  • JP 2001-216292 A Japanese Patent Laid-Open No. 6-168310
  • An object of the present invention is to realize prohibition processing on an imaged document.
  • a document image analyzing apparatus for detecting a position for each character of a character image representing a character included in a document image in which a document is imaged
  • Storage control means for storing position data representing each position in a storage medium in association with document image data representing a document image, prohibited character determination means for determining whether a character image represents a prohibited character, and prohibited character determination Forbidden character data adding means for adding forbidden character data indicating a prohibited character to position data representing the position of a character image determined to be a prohibited character by the means is provided.
  • the first invention also provides an operation control method for implementing the character image analysis apparatus. That is, in this method, the position detection means detects the position of each character image representing the character included in the document image obtained by imaging the document, and the storage control means detects the document detected by the position detection means.
  • the position data representing the position of each character of the image is stored in the storage medium in association with the document image data representing the document image, and the forbidden character determining means determines whether the character image represents the forbidden character.
  • the data adding means adds forbidden character data indicating a prohibited character to the position data indicating the position of the character image determined to be a prohibited character by the prohibited character determining means.
  • the first invention also provides a computer-readable program for carrying out the operation control method of the character image analysis apparatus.
  • a recording medium storing such a program may be provided.
  • the position for each character of the character image included in the document image is detected, and the detected position data is stored in the storage medium. It is determined whether or not the character image is a prohibited character. If it is determined that the character image is a prohibited character, prohibited character data indicating that it is a prohibited character is added to the position data. Since the position of each character image included in the document image has been detected, the position of the character image can be found even on mobile phones that cannot detect the character image. Character images can be rearranged according to the phone display screen. Forbidden character data indicating that it is a forbidden character is added to the position data. By using the forbidden character data, it can be determined whether the character image at the position specified by the position data is a forbidden character. . In the case of a forbidden character, the character image can be rearranged so that it does not start at the beginning of the line.
  • Forbidden character determination means may determine, for example, the degree of prohibition processing of prohibited characters determined to be forbidden characters.
  • forbidden character data adding means for example, will add forbidden degree data indicating the degree of forbidden processing to the position data representing the position of the character image determined to be a forbidden character by the forbidden character determining means. .
  • a document image display control device that is position data representing a position for each character of a character image included in a document image obtained by imaging a document, and the position data representing the position of the prohibited character is a prohibited character. From position data input means for inputting position data to which prohibited character data indicating that the document is added, document image data input means for inputting document image data representing a document image in which a document is imaged, and document image data input means Positioning means for positioning each character image included in the document image represented by the input document image data in the display area of the display screen in the order according to the position data input from the position data input means is positioned at the beginning of the line by the positioning means.
  • the prohibited character determining means for determining based on the character data and the prohibited character determining means determine that the character image positioned at the beginning of the line represents a prohibited character and is determined to be a prohibited character.
  • the display device is provided with display control means for controlling the display device so that each character image is displayed in the display area without the beginning of the line of the character image.
  • the second invention also provides an operation control method suitable for the document image display control device. That is, in this method, the position data input means is position data representing the position of each character of the character image included in the document image in which the document is imaged. The position data to which prohibited character data indicating that the document is added is input, the document image data input means inputs the document image data representing the document image in which the document is imaged, and the positioning means inputs the document image data. Each character image included in the document image represented by the document image data input from the means is positioned in the display area of the display screen in the order according to the position data input from the position data input means. Whether or not the character image positioned at the beginning of the line represents a prohibited character is added to the position data of the character image.
  • Judgment is made based on the prohibited character data, and the display control means determines that the character image displayed at the beginning of the line represents a prohibited character by the prohibited character determination means.
  • the display device is controlled so that each character image is displayed in the display area without the character image being displayed at the beginning of the line.
  • the second invention also provides a computer readable program for executing the operation control method of the document image display control device.
  • a recording medium storing such a program may be provided.
  • each character image included in the document image is positioned in the display area of the display screen in the order according to the position data. Whether or not the character image positioned at the beginning of the line represents a prohibited character is determined based on the prohibited character data added to the position data of the character image. When it is determined that the character image displayed at the beginning of the line represents a prohibited character, each character image is displayed in the display area so that the character image determined to be a prohibited character does not start at the beginning of the line. Even in the case of a document image, it is possible to prevent the beginning of a line from becoming a prohibited character.
  • Forbidden degree data indicating the degree of forbidden processing may be added to the position data.
  • the display control means displays each character image in the display area without starting the line in response to the character image determined to be prohibited by the first prohibition process determining means being positioned at the beginning of the line.
  • the display device will be controlled as follows.
  • the position data may be added prohibition probability data indicating the probability of being a prohibited character.
  • a second prohibition process determination unit that determines whether to perform the prohibition process based on the prohibition probability data may be further provided.
  • the display control means displays each character image in the display area without starting the line in response to the character image determined to be prohibited by the second prohibition process determining means being positioned at the beginning of the line.
  • the display device may be controlled as described above.
  • the display control means for example, when the character image determined to be prohibited by the first prohibition processing determination means is positioned at the beginning of the line, the character image of the preceding line of the prohibited character positioned at the beginning of the line is displayed.
  • the display device is controlled so as to close the interval and display the prohibited character on the previous line, or to display the last character image of the previous line on the same line as the prohibited character.
  • FIG. 1 shows an embodiment of the present invention, and is a block diagram showing an electrical configuration of the image analysis apparatus 1.
  • the overall operation of the image analysis apparatus 1 is controlled by the CPU 6.
  • the image analysis apparatus 1 analyzes an imaged document (referred to as a document image).
  • the image analysis apparatus 1 includes a display device 2, a communication device 3, a scanner 4, a memory 5 for storing data, and an input device 7 such as a keyboard.
  • the image analysis apparatus 1 also includes a CD (compact disk) drive 8 for accessing a compact disk 10 in which a program for controlling operations described later is stored. Further, the image analysis apparatus 1 also includes an HD (hard disk) drive 9 for accessing a hard disk (not shown).
  • the operation program stored in the compact disk 10 is read, and the read operation program is installed in the image analysis apparatus 1.
  • the operation program may be installed in the image analysis device 1 by being transmitted via the Internet or the like and downloaded using the communication device 3.
  • FIG. 2 is an example of an imaged document image 15.
  • the document image 15 includes areas F1 to F5.
  • the areas F1 to F5 are all rectangular (not necessarily rectangular), and four vertices are defined by coordinates when the upper left vertex of the document image 15 is the origin (X0, Y0).
  • the position of the region F1 is defined by coordinates (x11, y11), (x12, y12), (x13, y13), and (x14, y14).
  • the position of the region F2 is defined by coordinates (x21, y21), (x22, y22), (x23, y23), and (x24, y24).
  • the positions of the other regions F3 to F5 are defined by the coordinates of the four vertices.
  • Areas F1, F3, and F5 are areas where images (original images) are pasted before the document image 15 is imaged.
  • Areas F2 and F4 are areas in which a document represented by text data is represented before being imaged, and texts are imaged by being imaged.
  • the region F2 includes character images for 30 characters surrounded by a rectangle as indicated by reference characters C1 to C30. Characters are described in the rectangle. These character images C1 to C30 were represented by text data before being imaged, but are represented as images by being imaged.
  • the area F4 also includes a character image surrounded by a rectangle as indicated by the symbol C.
  • FIG. 3 is an enlarged view of the upper left part of the document image 15 of FIG. 2 compared to FIG.
  • the position of the character image C1 and the like is also defined with reference to the origin (X0, Y0) of the document image 15.
  • the position of the character image C1 is defined by coordinates (x111, y111), (x112, y112), (x113, y113), and (x114, y114). The same applies to other character images.
  • FIG. 4 is an example of a region data file for the document image 15.
  • the region data file stores information such as the region, the position of the character image, the number of regions, and the number of characters included in the document image 15. The number of lines is added to make it easier to understand.
  • first to sixth lines information about the area included in the document image 15 is described.
  • the first line describes the number of areas.
  • information about the first area F1 is described.
  • “F1” is a code for identifying the first area F1
  • “Picture” indicates that the image has been pasted before the first area F1 is imaged. Yes, "4" indicates that the first area F1 is a quadrangle, and x11, y11, x12, y12, x13, y13, x14, and y14 indicate the position coordinates of the first area F1.
  • Information about the second area F2 is described in the third line.
  • “F2” is a code for identifying the second area
  • “Text” is a character (character represented by the text data before the image included in the second area F2 is imaged).
  • "4" indicates that the second area F2 is a quadrangle, and the character string x21 and the like shifted to "4" indicate the position coordinates of the second area F2.
  • the information about the third area, the fourth area and the fifth area is an identification code, an image before being imaged, or a text. -Data indicating whether it was data, the number of vertices (4), and position coordinates are described.
  • the m-th line defines the number of characters (30 characters) represented by the character image included in the second area F2.
  • the code “C1” is the identification data of the first character image
  • “4” is the number of vertices of the first character
  • “x111 to y114” indicates the position coordinates of the character image C1.
  • the character “a” added following the position coordinates indicates that the character represented by the character image C1 is not a forbidden character.
  • the character image identification data, the number of character image vertices, the position coordinates of the character image, and whether or not the character image is a forbidden character are attached.
  • the identification data, the number of vertices, and the position coordinates for the character image C18 are described.
  • the number “70” is added to the end of the position coordinates. Yes.
  • the number “70” indicates the probability that the character image C18 is a forbidden character in percentage.
  • “70” indicates that the character represented by the character image C18 is a forbidden character with a probability of 70 percent. In this way, a probability indicating a prohibited character may be added after the position coordinates.

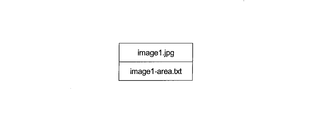

  • FIG. 5 is an example of a related file table.
  • the related file table stores the file name of the document image file representing the document image and the file name of the area data file for the document image.
  • the file name of the document image 15 shown in FIG. 2 is “image1.jpg”, and the file name of the area data file shown in FIG. 4 is “imge1-area.txt”.
  • the area data corresponding to the document image 15 is known. If there is a document image other than the document image 15, a related file table is generated corresponding to the document image, and an area data file corresponding to the document image is found from the generated related file table. Can do.
  • 6 and 7 are flowcharts showing the processing procedure of the image analysis apparatus 1.
  • This processing procedure is to generate the area data file shown in FIG. 4 from the document image 15 shown in FIG.
  • the document image 15 shown in FIG. 2 is read by the image analysis apparatus 1 (step 21).
  • a position for each character of the character image is detected from the read document image 15 (step 22).
  • the character image itself is detected by character recognition by pattern matching or the like, and the position of a rectangle having a predetermined size surrounding the detected character image is set as the position of the character image.
  • the detected position data is stored in the area data file as representing the position of the character image in the corresponding area (step 23).
  • step 24 it is determined whether or not the character represented by the detected character image is a prohibited character (step 24). For example, commas, periods, and closing parentheses are specified as prohibited characters.
  • the probability of being a forbidden character is calculated, and the character is determined to be a forbidden character based on the calculated probability. For example, if a probability of 85% or higher is obtained, the character represented by the character image is determined to be a prohibited character, from 50% to 85% it is impossible to determine whether it is a prohibited character, and less than 50% is a prohibited character. It is determined that it is not.
  • forbidden character determination processing is performed using pattern matching with a predetermined forbidden character.
  • the character represented by the character image is not a forbidden character, represents a forbidden character for strength, or represents a forbidden character for weakness. Is determined (step 26).
  • the degree to which prohibited characters are strong or weak is predetermined for each prohibited character. For example, commas and periods are strong forbidden characters, but the closing parenthesis is defined as a weak forbidden character.
  • the character image is not a prohibited character, the character image in the area data file that is located at the position specified by the position data after the position data of the character image does not represent a prohibited character As described above, the code “a” is added (step 27). If the character image represents a forbidden character, the code “b” is added after the position data (step 28). If the character image represents a weak prohibited character, the code “c” is added after the position data (step 29).
  • the data indicating the probability of the forbidden character for the character represented by the character image is the position data of the character image. Next, it is added (step 30).
  • the file name of the area data file to which the code for the prohibited characters is added and the file name of the document image file are stored in the related file table (step 31).
  • FIG. 8 to 12 show an embodiment of a multi-function mobile phone called a smartphone that displays a document image using the area data file generated as described above.
  • FIG. 8 is a block diagram showing an electrical configuration of the multi-function mobile phone 41.
  • the region F2 including a large number of character images C1 to C30 is displayed on the display screen of the mobile phone 41.
  • the overall operation of the mobile phone 41 is controlled by the CPU.
  • the mobile phone 41 includes a display device 44 that controls the display of the document image by the display control device 43.
  • a touch panel 45 is formed on the display screen of the display device 44.
  • the mobile phone 41 also includes a memory 46 for storing data and a communication device 47 for communicating with a network such as the Internet.
  • the mobile phone 41 is also provided with a memory card interface 51.
  • a recording medium such as a memory card 52 storing an operation program, which will be described later, is loaded in the memory card interface 51 and the operation program is read from the memory card 52, the operation program is stored in the mobile phone 41. Installed.
  • the operation program may be downloaded using the communication device 47, and the operation program may be installed in the mobile phone 41.
  • the mobile phone 41 is also provided with a microphone 49 and a speaker 50.
  • the mobile phone 1 also includes an audio control device 48 for controlling audio input from the microphone 49 and audio output from the speaker 50.
  • the area data file generated by the image analysis apparatus 1, the image data representing the document image 15, the related file table, and the like are transmitted to the mobile phone 41 via the Internet.
  • the image data is received by the mobile phone 41, it is stored in the memory 46.
  • FIG. 9 is a flowchart showing the processing procedure of the mobile phone 1.
  • the character images C1 to C30 included in the area F2 in FIG. 2 are displayed on the display screen of the mobile phone 1.
  • the character images C1 to C30 for the area F2 stored in the area data file are stored.
  • the positions of the character images C1 to C30 are detected based on the position data.
  • Character images C1 to C30 at the detected position are cut out from the document image 15 and positioned in the display area 70 that defines the display screen of the display device 44 of the mobile phone 1 as shown in FIG. 10 (step 62).
  • character images C1 to C30 are arranged in the display area 70. Since the sentences represented by the character images C1 to C30 arranged in the region F2 are written horizontally, they are also displayed as horizontally written in FIG. Needless to say, vertical writing is arranged as vertical writing. In FIG. 10, positioning is performed so that four character images are displayed in one line. The character images are separated by a predetermined distance.
  • step 63 in FIG. 9 It is confirmed whether the character represented by the character image at the beginning of each positioned line is a forbidden character (step 63 in FIG. 9). Since the example shown in FIG. 10 is horizontal writing, it is confirmed whether the leftmost character image (C1, C5, C9, etc.) of each line represents a prohibited character. If it is vertical writing, it will be confirmed whether the character image at the top of each column represents prohibited characters. Whether it is a forbidden character or not will be judged based on the code added after the position data stored in the area data file. Whether the character image cut out based on the position data to which the code is added is a prohibited character is determined based on the code.
  • the character image located in the position data to which the code is added is determined to be a prohibited character (YES in step 63). ). If the character image at the beginning of the line represents a forbidden character, it is determined whether it represents a strong forbidden character or a weak forbidden character (step 64). As described above, if the code added to the position data of the character image is “b”, the character image represents a strong prohibited character, and if “c”, the character image is a weak prohibited character. Represents a character.
  • the prohibition process is performed on the character image (step 66). If it represents a strong prohibition character, the prohibition process is performed on the character image (step 66). If it represents a weak forbidden character, it is confirmed whether or not the mobile phone 1 is set to perform the forbidden processing for the weak forbidden character, and if it is set (YES in step 65), Forbidden processing is performed (step 66). If the cellular phone 1 is set so as not to perform the prohibition process for the weak prohibition character (NO in step 65), the prohibition process is not performed.
  • Step 67 If it is not determined that the character image at the beginning of the line represents a forbidden character (NO in step 63), whether or not data indicating the probability of the forbidden character is added after the position data of the character image is confirmed. (Step 67). If data indicating the probability of a prohibited character is not added (because the code “a” indicating that it is not a prohibited character is added), the prohibited processing is not performed. If data indicating the prohibition character probability is added (step 67), it is determined based on the probability whether the prohibition process is to be performed (step 68). If it is determined that the prohibition process is to be performed (YES in step 69), the prohibition process is performed according to the determination result (step 66). For example, a prohibition process is performed on a character image in which data indicating a probability of 70% or more is added to the area data file. Needless to say, the establishment of a threshold value for prohibition processing can be changed as appropriate.
  • FIG. 11 and FIG. 12 show an example of the arrangement of character images when the character image C9 at the beginning of the third line shown in FIG. 10 is determined to be a prohibited character and the character image C9 is subjected to the prohibited processing.
  • character image C9 is moved to the last position in the second row, and character image C5 is placed such that character images C5 to C9 arranged in the second row enter display area 70.
  • the character image C5 at the beginning of the line matches the character images at the beginning of the other lines (C1, C10, C14, etc.), and the character image C9 at the end of the line is the other character image. It is positioned so as to coincide with the character image (C4, C13, C17, etc.) at the end of the line.
  • Fig. 12 shows another example of prohibition processing.
  • the number of character images in the second line is four to three.
  • the character image C5 at the beginning of the second line matches the character image at the beginning of the other line, and the character image C7 at the end of the second line also matches the character image at the beginning of the other line.
  • the intervals between the character images C5, C6 and C7 in the second line are adjusted uniformly.
  • the prohibition process may be performed with the number of character images in the third line set to five.
  • Image analysis device 6 CPU (position detection means, storage control means, prohibition character determination means, prohibition character data addition means) 41 Mobile phone (image display control device) 42 CPU (prohibition character judging means) 43 Display control device (first display control means, second display control means) 47 Communication device (position data input means, document image data input means)

Landscapes

  • Engineering & Computer Science (AREA)
  • Theoretical Computer Science (AREA)
  • Health & Medical Sciences (AREA)
  • Artificial Intelligence (AREA)
  • Audiology, Speech & Language Pathology (AREA)
  • Computational Linguistics (AREA)
  • General Health & Medical Sciences (AREA)
  • Physics & Mathematics (AREA)
  • General Engineering & Computer Science (AREA)
  • General Physics & Mathematics (AREA)
  • Controls And Circuits For Display Device (AREA)

Description

文書画像解析装置および文書画像表示制御装置ならびにそれらの動作制御方法およびそれらの動作制御プログラム
　この発明は，文書画像解析装置および文書画像表示制御装置ならびにそれらの動作制御方法およびそれらの動作制御プログラムに関する。
　テキスト・ファイルによって文書が表わされるのではなく，文書が画像化されている文書画像がある（特許文献１）。そのような文書画像では，テキスト・ファイルによって表わされる文書に比べて編集しづらいので，文書の内容を変更させたくない場合に有効である。また，文書を表示する場合，行末，行頭へ配置してはならない配置ルールにしたがって配置することがある（特許文献２）。
特開2001-216292号公報 特開平6-168310号公報
　文書画像についても行頭に配置することが好ましくない文字について禁則処理を行うことが考えられるが，文書画像は文書が画像化されているので，テキスト・ファイルによって表わされる文書と同様の禁則処理を行うことはできない。
　この発明は，画像化された文書において禁則処理を実現することを目的とする。
　第１の発明による文書画像解析装置は，文書が画像化された文書画像に含まれる文字を表わす文字画像の文字ごとの位置を検出する位置検出手段，位置検出手段によって検出された文書画像の文字ごとの位置を表わす位置データを，文書画像を表わす文書画像データに関連づけて記憶媒体に記憶する記憶制御手段，文字画像が禁則文字を表わすものかどうかを判定する禁則文字判定手段，および禁則文字判定手段によって禁則文字であると判定された文字画像の位置を表わす位置データに禁則文字であることを示す禁則文字データを付加する禁則文字データ付加手段を備えていることを特徴とする。
　第１の発明は，文字画像解析装置を実施するための動作制御方法も提供している。すなわち，この方法は，位置検出手段が，文書が画像化された文書画像に含まれる文字を表わす文字画像の文字ごとの位置を検出し，記憶制御手段が，上記位置検出手段によって検出された文書画像の文字ごとの位置を表わす位置データを，文書画像を表わす文書画像データに関連づけて記憶媒体に記憶し，禁則文字判定手段が，文字画像が禁則文字を表わすものかどうかを判定し，禁則文字データ付加手段が，上記禁則文字判定手段によって禁則文字であると判定された文字画像の位置を表わす位置データに禁則文字であることを示す禁則文字データを付加するものである。
　第１の発明は，文字画像解析装置の動作制御方法を実施するためのコンピュータが読み取り可能なプログラムも提供している。そのようなプログラムを格納した記録媒体を提供するようにしてもよい。
　第１の発明によると，文書画像に含まれる文字画像の文字ごとの位置が検出され，検出された位置データが記憶媒体に記憶される。文字画像が禁則文字かどうかが判定され，禁則文字であると判定されると，位置データに，禁則文字であることを示す禁則文字データが付加される。文書画像に含まれる文字画像の文字ごとの位置が検出されているので，いの位置データを利用することにより，文字画像を検出することのできない携帯電話などにおいても文字画像の位置が分り，携帯電話の表示画面に応じて文字画像を再配置できる。位置データには禁則文字であることを示す禁則文字データが付加されているので，その禁則文字データを利用することにより，その位置データによって特定される位置の文字画像が禁則文字かどうかが分る。禁則文字の場合には，その文字画像が行頭とならないように再配置できるようになる。
　禁則文字判定手段は，たとえば，禁則文字であると判定された禁則文字の禁則処理の程度を判定するものでもよい。この場合，禁則文字データ付加手段は，たとえば，禁則文字判定手段によって禁則文字であると判定された文字画像の位置を表わす位置データに禁則処理の程度を示す禁則程度データを付加するものとなろう。
　禁則文字判定手段によって禁則文字であると判定できなかった文字画像が禁則文字である確率を算出する算出手段，および算出手段によって算出された確率を示すデータを禁則文字判定手段によって禁則文字であると判定できなかった文字画像の位置を表わすデータに付加する確率データ付加手段をさらに備えてもよい。
　第２の発明による文書画像表示制御装置は，文書が画像化された文書画像に含まれる文字画像の文字ごとの位置を表わす位置データであって，禁則文字の位置を表わす位置データには禁則文字であることを示す禁則文字データが付加されている位置データを入力する位置データ入力手段，文書が画像化された文書画像表わす文書画像データを入力する文書画像データ入力手段，文書画像データ入力手段から入力した文書画像データによって表わされる文書画像に含まれる各文字画像を，位置データ入力手段から入力した位置データにしたがった順序で表示画面の表示領域に位置決めする位置決め手段，位置決め手段により行頭に位置決めされる文字画像が禁則文字を表わすものかどうかを，その文字画像の位置データに付加されている禁則文字データにもとづいて判定する禁則文字判定手段，ならびに禁則文字判定手段により，行頭に位置決めされる文字画像が禁則文字を表わすものであると判定されたことに応じて，禁則文字であると判定された文字画像が行頭とならずに各文字画像を表示領域に表示するように表示装置を制御する表示制御手段を備えていることを特徴とする。
　第２の発明は，文書画像表示制御装置に適した動作制御方法も提供している。すなわち，この方法は，位置データ入力手段が，文書が画像化された文書画像に含まれる文字画像の文字ごとの位置を表わす位置データであって，禁則文字の位置を表わす位置データには禁則文字であることを示す禁則文字データが付加されている位置データを入力し，文書画像データ入力手段が，文書が画像化された文書画像表わす文書画像データを入力し，位置決め手段が，文書画像データ入力手段から入力した文書画像データによって表わされる文書画像に含まれる各文字画像を，位置データ入力手段から入力した位置データにしたがった順序で表示画面の表示領域に位置決めし，禁則文字判定手段が，位置決め手段により行頭に位置決めされる文字画像が禁則文字を表わすものかどうかを，その文字画像の位置データに付加されている禁則文字データにもとづいて判定し，表示制御手段が，禁則文字判定手段により，行頭に表示される文字画像が禁則文字を表わすものであると判定されたことに応じて，禁則文字であると判定された文字画像が行頭とならずに各文字画像を表示領域に表示するように表示装置を制御するものである。
　第２の発明は，文書画像表示制御装置の動作制御方法を実施するためのコンピュータが読み取り可能なプログラムも提供している。そのようなプログラムを格納した記録媒体を提供するようにしてもよい。
　第２の発明によると，文書画像に含まれる各文字画像が，位置データにしたがった順序で表示画面の表示領域に位置決めされる。行頭に位置決めされる文字画像が禁則文字を表わすものかどうかが，その文字画像の位置データに付加されている禁則文字データにもとづいて判定される。行頭に表示される文字画像が禁則文字を表わすものであると判定されると，禁則文字であると判定された文字画像が行頭とならないように各文字画像が表示領域に表示される。文書画像であっても，行頭が禁則文字となってしまうことが未然に防止される。
　位置データには，禁則処理の程度を表わす禁則程度データが付加されていてもよい。この場合，禁則程度データにもとづいて禁則処理を行うかどうかを判定する第１の禁則処理判定手段をさらに備えるとよい。そして，表示制御手段は，第１の禁則処理判定手段によって禁則処理を行うと判定された文字画像が行頭に位置決めされることに応じて，行頭とならずに各文字画像を表示領域に表示するように表示装置を制御するものとなろう。
　位置データには，禁則文字である確率を示す禁則確率データが付加されていてもよい。この場合，禁則確率データにもとづいて，禁則処理を行うかどうかを判定する第２の禁則処理判定手段をさらに備えてもよい。そして，表示制御手段は，第２の禁則処理判定手段によって禁則処理を行うと判定された文字画像が行頭に位置決めされることに応じて，行頭とならずに各文字画像を表示領域に表示するように表示装置を制御するとよい。
　表示制御手段は，たとえば，第１の禁則処理判定手段によって禁則処理を行うと判定された文字画像が行頭に位置決めされることに応じて，行頭に位置決めされる禁則文字の前行の文字画像の間隔を詰め，その禁則文字を前行に表示する，あるいは前行の最後の文字画像を禁則文字と同じ行の前に表示するように表示装置を制御するものである。
画像解析装置の電気的構成を示すブロック図である。 文書画像の一例である。 文書画像の一部を示している。 領域データ・ファイルの一例である。 関連ファイル・テーブルの一例である。 画像解析装置の処理手順を示すフローチャートである。 画像解析装置の処理手順を示すフローチャートである。 携帯電話の電気的構成を示すブロック図である。 携帯電話の処理手順を示すフローチャートである。 再配置された文字画像の一例である。 禁則処理が行われた文字画像の一例である。 禁則処理が行われた文字画像の一例である。
　図１は，この発明の実施例を示すもので，画像解析装置１の電気的構成を示すブロック図である。
　画像解析装置１の全体の動作は，ＣＰＵ６によって統括される。
　画像解析装置１は，画像化された文書（文書画像ということにする）解析するものである。
　画像解析装置１には，表示装置２，通信装置３，スキャナ４，データ等を記憶するメモリ５，キーボードなどの入力装置７が含まれている。また，画像解析装置１には，後述する動作を制御するプログラムが格納されているコンパクト・ディスク10にアクセスするためのＣＤ（コンパクト・ディスク）ドライブ８も含まれている。さらに，画像解析装置１には，ハードディスク（図示略）にアクセスするためのＨＤ（ハードディスク）ドライブ９も含まれている。
　コンパクト・ディスク10がＣＤドライブ８に装填されることにより，コンパクト・ディスク10に格納されている動作プログラムが読み取られ，読み取られた動作プログラムが画像解析装置１にインストールされる。もちろん，インターネット等を介して動作プログラムが送信され，通信装置３を利用してダウンロードすることにより，動作プログラムが画像解析装置１にインストールされるようにしてもよい。
　図２は，画像化された文書画像15の一例である。
　文書画像15には，領域Ｆ１からＦ５が含まれている。領域Ｆ１からＦ５は，いずれも矩形であり（矩形でなくともよい），文書画像15の左上の頂点を原点(X0，Y0)としたときの四つの頂点が座標によって規定されている。領域Ｆ１は，座標(x11，y11)，(x12，y12)，(x13，y13)，および(x14，y14)によって位置が規定される。領域Ｆ２は，座標(x21，y21)，(x22，y22)，(x23，y23)，および(x24，y24)によって位置が規定される。その他の領域Ｆ３からＦ５についても同様に，それぞれの四つの頂点の座標によって，それぞれの位置が規定される。
　領域Ｆ１，Ｆ３およびＦ５は，文書画像15が画像化される以前から画像（オリジナル画像）が貼り付けられている領域である。領域Ｆ２およびＦ４は，画像化される以前はテキスト・データによって表わされる文書が表わされている領域であり，画像化されることにより文章が画像化されている領域である。領域Ｆ２には，符号Ｃ１からＣ30で示すように矩形で囲まれている30文字分の文字画像が含まれている。矩形の中に文字が記述されている。これらの文字画像Ｃ１からＣ30は，画像化される以前は，テキスト・データによって表わされていたが，画像化されることにより画像として表わされている。領域Ｆ４にも符号Ｃで示すように矩形で囲まれている文字画像が含まれている。
　図３は，図２の文書画像15の左上の部分を図２に比べて拡大したものである。
　文字画像Ｃ１等が含まれている領域Ｆ１（領域Ｆ４も同様）において，文字画像Ｃ１等の位置も文書画像15の原点(X0，Y0)を基準として規定される。たとえば，文字画像Ｃ１の位置は，座標(x111，y111)，(x112，y112)，(x113，y113)，および(x114，y114)によって規定される。その他の文字画像についても同様である。
　図４は，文書画像15についての領域データ・ファイルの一例である。
　領域データ・ファイルは，文書画像15に含まれる領域，文字画像等の位置，領域数，文字数などの情報を格納するものである。分りやすくするために行数がつけられている。
　第１行目から第６行目は，文書画像15に含まれる領域についての情報が記述されている。第１行目は領域の数を記述している。第２行目には第１の領域Ｆ１についての情報が記述されている。第２行目において，「Ｆ１」は第１の領域Ｆ１を識別する符号であり，「Picture」は第１の領域Ｆ１が画像化される以前から画像が貼り付けられていたことを示すものであり，「４」は，第１の領域Ｆ１が四角形であることを示し，x11，y11，x12，y12，x13，y13，x14，y14は，第１の領域Ｆ１の位置座標を示している。第３行目には第２の領域Ｆ２についての情報が記述されている。第３行目において，「Ｆ２」は，第２の領域を識別する符号であり，「Text」は第２の領域Ｆ２に含まれる画像は画像化される以前はテキスト・データによって表わされる文字（文章）であってことを示し，「４」は第２の領域Ｆ２が四角形であることを示し，この「４」移行の文字列x21等は，第２の領域Ｆ２の位置座標を示している。第４行目，第５行目および第６行目についても同様に第３の領域，第４の領域および第５の領域についての情報が，識別符号，画像化される以前から画像であったかテキスト・データであったかを示すデータ，頂点の数（４），位置座標がそれぞれ記述されている。
　第７行目から第ｍ行目までは，第１の領域Ｆ１についての詳細な情報が記述されている。
　第ｍ行目から第ｍ＋30行目までは，第２の領域Ｆ２についての詳細な情報が記述されている。第ｍ行目は，第２の領域Ｆ２に含まれる文字画像によって表わされる文字数（30文字）が規定されている。第ｍ＋１行目は，第２の領域Ｆ２に含まれる１文字目の文字画像Ｃ１についての情報が記述されている。第ｍ＋１行目において符号「Ｃ１」は１文字目の文字画像の識別データであり，「４」は１文字目の頂点の数であり，「x111からy114」は文字画像Ｃ１の位置座標を示しており，位置座標につづいて付加されている文字「ａ」は文字画像Ｃ１によって表わされる文字が禁則文字ではないことを示している。同様に，第ｍ＋２行目以降についても，文字画像の識別データ，文字画像の頂点の数，文字画像の位置座標および文字画像が禁則文字か否かについての符号が付されている。第ｍ＋18行目においては，上述したのと同様に，文字画像Ｃ18についての識別データ，頂点の数，位置座標が記述されているが，その位置座標の最後には数字「70」が付加されている。この数字「70」は，文字画像Ｃ18が禁則文字である確率を百分率で示しているものである。「70」は70パーセントの確率で文字画像Ｃ18が表わす文字が禁則文字であることを示している。このように位置座標のあとに，禁則文字であることを示す確率が付されることもある。
　第ｍ＋31行目以降については，上述したのと同様に領域Ｆ３，Ｆ４およびＦ５についての情報が記述されている。
　図５は，関連ファイル・テーブルの一例である。
　関連ファイル・テーブルには，文書画像を表わす文書画像ファイルのファイル名とその文書画像についての領域データ・ファイルのファイル名とが格納される。図２に示す文書画像15のファイル名は「image1.jpg」であり，図４に示す領域データ・ファイルのファイル名は「imge1-area.txt」である。これらのファイル名が同じ関連ファイル・テーブルに格納されることにより，文書画像15に対応する領域データが分る。文書画像15以外の文書画像がある場合には，それらの文書画像に対応して関連ファイル・テーブルが生成され，生成された関連ファイル・テーブルから，文書画像に対応した領域データ・ファイルを見つけることができる。
　図６および図７は，画像解析装置１の処理手順を示すフローチャートである。
　この処理手順は，図２に示す文書画像15から図４に示す領域データ・ファイルを生成するものである。
　まず，図２に示す文書画像15が画像解析装置１に読み取られる（ステップ21）。読み取られた文書画像15の中から，文字画像の文字ごとの位置が検出される（ステップ22）。パターン・マッチングなどにより文字認識により文字画像自体が検出され，かつ検出された文字画像を囲む所定の大きさの矩形の位置が文字画像の位置とされる。検出された位置データが，対応する領域の文字画像の位置を表わすものとして領域データ・ファイルに格納される（ステップ23）。
　つづいて，検出された文字画像が表す文字が禁則文字かどうかが判定される（ステップ24）。たとえば，カンマ，ピリオド，終わりの括弧などが禁則文字として規定される。この判定処理においては，禁則文字らしさの確率が算出され，その算出された確率にもとづいて禁則文字と判定される。たとえば，85パーセント以上の確率が得られた場合には，その文字画像が表わす文字は禁則文字と判定され，50パーセントから85パーセントまでは禁則文字かどうか判定不能とされ，50パーセント未満は禁則文字ではないと判定される。たとえば，あらかじめ定められた禁則文字とのパターン・マッチングなどを利用して禁則文字の判定処理が行われる。
　禁則文字かどうかが判定された文字画像については（ステップ25でＹＥＳ），その文字画像によって表わされる文字が，禁則文字でないか，強度の禁則文字を表わすものか，弱度の禁則文字を表わすものか，のいずれかが判定される（ステップ26）。禁則文字が強度か弱度かの程度は，禁則文字ごとにあらかじめ定められている。たとえば，カンマ，ピリオドは強度の禁則文字であるが，終わりの括弧は弱度の禁則文字として定められる。文字画像が禁則文字でなければ，領域データ・ファイルに含まれている，その文字画像の位置データの次に，その位置データによって特定される位置にある文字画像が禁則文字を表わすものではないものとして，上述のように符号「ａ」が付加される（ステップ27）。文字画像が強度の禁則文字を表わすものであれば，位置データの次に，符号「ｂ」が付加される（ステップ28）。文字画像が弱度の禁則文字を表わすものであれば，位置データの次に，符号「ｃ」が付加される（ステップ29）。
　また，文字画像によって表わされる文字が禁則文字かどうか判定できなかった場合には（ステップ25でＮＯ），文字画像によって表わされる文字が禁則文字の確率を示すデータが，その文字画像の位置データの次に付加される（ステップ30）。
　このようにして禁則文字についての符号が付加された領域データ・ファイルのファイル名と，文書画像ファイルのファイル名とが関連ファイル・テーブルに格納される（ステップ31）。
　図８から図12は，上述のようにして生成された領域データ・ファイル等を利用して文書画像を表示するスマートフォンと呼ばれる多機能携帯電話についての実施例である。
　図８は，多機能携帯電話41の電気的構成を示すブロック図である。この実施例は，上述のように多数の文字画像Ｃ１からＣ30が含まれている領域Ｆ２を携帯電話41の表示画面に表示するものである。
　携帯電話41の全体の動作は，ＣＰＵ42によって統括される。
　携帯電話41には，表示制御装置43によって文書画像の表示を制御する表示装置44が含まれている。表示装置44の表示画面上にはタッチ・パネル45が形成されている。
　携帯電話41には，データを記憶するメモリ46およびインターネットなどのネットワークと通信するための通信装置47も含まれている。また，携帯電話41には，メモリ・カード・インターフェイス51も設けられている。後述する動作プログラムが格納されているメモリ・カード52などのような記録媒体がメモリ・カード・インターフェイス51に装填され，メモリ・カード52から動作プログラムが読み取られると，その動作プログラムが携帯電話41にインストールされる。もちろん，通信装置47を利用して動作プログラムをダウンロードして，その動作プログラムが携帯電話41にインストールされるようにしてもよい。
　携帯電話41には，マイクロフォン49およびスピーカ50も設けられている。また，これらのマイクロフォン49から入力した音声，スピーカ50から出力される音声を制御するための音声制御装置48も携帯電話１に含まれている。
　上述したように画像解析装置１において生成された領域データ・ファイル，文書画像15を表わす画像データ，関連ファイル・テーブルなどは，インターネットを介して携帯電話41に送信される。それらの画像データは携帯電話41において受信されると，メモリ46に記憶される。
　図９は，携帯電話１の処理手順を示すフローチャートである。この処理手順は，図２の領域Ｆ２に含まれる文字画像Ｃ１からＣ30を携帯電話１の表示画面に表示するものである。
　上述のように，文書画像ファイル，領域データ・ファイル，関連ファイル・テーブルが携帯電話１において読み取られると（ステップ61），領域データ・ファイルに格納されている，領域Ｆ２についての文字画像Ｃ１からＣ30の位置データにもとづいて，文字画像Ｃ１からＣ30の位置が検出される。検出された位置にある文字画像Ｃ１からＣ30が文書画像15から切り取られ，図10に示すように携帯電話１の表示装置44の表示画面を規定する表示領域70に位置決めされる（ステップ62）。
　図10を参照して，表示領域70に文字画像Ｃ１からＣ30が配置されている。領域Ｆ２に配置されている文字画像Ｃ１からＣ30によって表わされる文章は横書きなので，図10においても横書きとして表示されている。縦書きであれば，縦書きとして配置されるのはいうまでもない。図10においては，一行に４つの文字画像が表示されるように位置決めされている。文字画像の間隔は所定距離だけ離れている。
　位置決めされた各行の行頭の文字画像によって表わされる文字が禁則文字かどうかが確認される（図９ステップ63）。図10に示す例は横書きであるので，各行の一番左の文字画像（Ｃ１，Ｃ５，Ｃ９など）が禁則文字を表わしているかが確認される。縦書きであれば，各列の一番上の文字画像が禁則文字を表わしているかが確認されよう。禁則文字であるかどうかは，領域データ・ファイルに格納されている位置データの次に付加されている符号にもとづいて判断されよう。その符号が付加されている位置データにもとづいて切り取られた文字画像が禁則文字かどうかが，その符号にもとづいて判断される。
　位置データの次に付加されている符号が「ｂ」または「ｃ」であると，その符号が付加されている位置データに位置していた文字画像が禁則文字と判断される（ステップ63でＹＥＳ）。行頭の文字画像が禁則文字を表わしていると，強度の禁則文字を表わしているか弱度の禁則文字を表わしているかが判断される（ステップ64）。上述したように，文字画像の位置データに付加されている符号が「ｂ」であれば，その文字画像は強度の禁則文字を表わし，「ｃ」であれば，その文字画像は弱度の禁則文字を表わしている。
　強度の禁則文字を表わしているのであれば，その文字画像について禁則処理が行われる（ステップ66）。弱度の禁則文字を表わしているのであれば，弱度の禁則文字について禁則処理を行うように携帯電話１が設定されているかどうかが確認され，設定されていれば（ステップ65でＹＥＳ），禁則処理が行われる（ステップ66）。弱度の禁則文字については禁則処理を行わないように携帯電話１が設定されていると（ステップ65でＮＯ），禁則処理は行われない。
　行頭の文字画像が禁則文字を表わしているとは判断されない場合には（ステップ63でＮＯ），その文字画像の位置データの次に禁則文字の確率を示すデータが付加されているかどうかが確認される（ステップ67）。禁則文字の確率を示すデータが付加されていなければ（禁則文字でないことを示す符号「ａ」が付加されているので），禁則処理は行われない。禁則文字の確率を示すデータが付加されていると（ステップ67），その確率にもとづいて禁則処理を行うかどうかが判定される（ステップ68）。禁則処理を行うと判定されると（ステップ69でＹＥＳ），その判定結果にしたがって禁則処理が行われる（ステップ66）。たとえば，70パーセント以上の確率を示すデータが領域データ・ファイルに付加されているような文字画像については禁則処理が行われる。禁則処理を行うしきい値となる確立は，適宜変更できるのはいうまでもない。
　図11および図12は，図10に示す三行目の行頭の文字画像Ｃ９が禁則文字と判断され，その文字画像Ｃ９について禁則処理を施した場合の文字画像の配置の一例である。
　図11を参照して，文字画像Ｃ９は，第２行目の最後の位置に動かされ，かつ第２行目に配置されている文字画像Ｃ５からＣ９が表示領域70に入るように文字画像Ｃ５からＣ９の間隔が詰められている。禁則処理が行われた第２行目については，行頭の文字画像Ｃ５が，他の行の行頭の文字画像（Ｃ１，Ｃ10，Ｃ14など）と一致し，かつ行末の文字画像Ｃ９が，他の行の行末の文字画像（Ｃ４，Ｃ13，Ｃ17など）と一致するように位置決めされている。
　図12は，禁則処理の他の例である。
　文字画像Ｃ９の前の行の文末の文字画像であった文字画像Ｃ８が，文字画像Ｃ９があった位置である第３行目の行頭に移動され，文字画像Ｃ９以降が一文字分ずつ動かされている。第２行目の文字画像の数は４つから３つとなっている。第２行目の行頭の文字画像Ｃ５は他の行の行頭の文字画像と一致し，かつ第２行目の行末の文字画像Ｃ７も他の行の行頭の文字画像と一致するように，第２行目の文字画像Ｃ５，Ｃ６およびＣ７の間隔が均等に調整されている。
　図12において，第３行目の文字画像の数を５つにして禁則処理を行うようにしてもよい。
１　画像解析装置
６　ＣＰＵ（位置検出手段，記憶制御手段，禁則文字判定手段，禁則文字データ付加手段）
41　携帯電話（画像表示制御装置）
42　ＣＰＵ（禁則文字判定手段）
43　表示制御装置（第１の表示制御手段，第２の表示制御手段）
47　通信装置（位置データ入力手段，文書画像データ入力手段，）

Claims (11)

  1. 　文書が画像化された文書画像に含まれる文字を表わす文字画像の文字ごとの位置を検出する位置検出手段，
    　上記位置検出手段によって検出された文書画像の文字ごとの位置を表わす位置データを，文書画像を表わす文書画像データに関連づけて記憶媒体に記憶する記憶制御手段，
    　文字画像が禁則文字を表わすものかどうかを判定する禁則文字判定手段，および
    　上記禁則文字判定手段によって禁則文字であると判定された文字画像の位置を表わす位置データに禁則文字であることを示す禁則文字データを付加する禁則文字データ付加手段，
    　を備えた文字画像解析装置。
  2. 　上記禁則文字判定手段は，
    　禁則文字であると判定された禁則文字の禁則処理の程度を判定するものであり，
    　上記禁則文字データ付加手段は，
    　上記禁則文字判定手段によって禁則文字であると判定された文字画像の位置を表わす位置データに禁則処理の程度を示す禁則程度データを付加するものである，
    　請求項１に記載の文字画像解析装置。
  3. 　上記禁則文字判定手段によって禁則文字であると判定できなかった文字画像が禁則文字である確率を算出する算出手段，および
    　上記算出手段によって算出された確率を示すデータを上記禁則文字判定手段によって禁則文字であると判定できなかった文字画像の位置を表わすデータに付加する確率データ付加手段，
    　をさらに備えた請求項１または２に記載の文字画像解析装置。
  4. 　文書が画像化された文書画像に含まれる文字画像の文字ごとの位置を表わす位置データであって，禁則文字の位置を表わす位置データには禁則文字であることを示す禁則文字データが付加されている位置データを入力する位置データ入力手段，
    　文書が画像化された文書画像表わす文書画像データを入力する文書画像データ入力手段，
    　上記文書画像データ入力手段から入力した文書画像データによって表わされる文書画像に含まれる各文字画像を，上記位置データ入力手段から入力した位置データにしたがった順序で表示画面の表示領域に位置決め位置決め手段，
    　上記位置決め手段により行頭に位置決めされる文字画像が禁則文字を表わすものかどうかを，その文字画像の位置データに付加されている禁則文字データにもとづいて判定する禁則文字判定手段，ならびに
    　上記禁則文字判定手段により，行頭に位置決めされる文字画像が禁則文字を表わすものであると判定されたことに応じて，禁則文字であると判定された文字画像が行頭とならずに各文字画像を表示領域に表示するように表示装置を制御する表示制御手段，
    　を備えた文書画像表示制御装置。
  5. 　上記位置データには，禁則処理の程度を表わす禁則程度データが付加されており，
    　上記禁則程度データにもとづいて禁則処理を行うかどうかを判定する第１の禁則処理判定手段をさらに備え，
    　上記表示制御手段は，
    　上記第１の禁則処理判定手段によって禁則処理を行うと判定された文字画像が行頭に位置決めされることに応じて，行頭とならずに各文字画像を表示領域に表示するように表示装置を制御するものである，
    　請求項４に記載の文書画像表示制御装置。
  6. 　上記位置データには，禁則文字である確率を示す禁則確率データが付加されており，
    　上記禁則確率データにもとづいて，禁則処理を行うかどうかを判定する第２の禁則処理判定手段をさらに備え，
    　上記表示制御手段は，
    　上記第２の禁則処理判定手段によって禁則処理を行うと判定された文字画像が行頭に位置決めされることに応じて，行頭とならずに各文字画像を表示領域に表示するように表示装置を制御するものである，
    　請求項４または５に記載の文書画像表示制御装置。
  7. 　上記表示制御手段は，
    　上記第１の禁則処理判定手段によって禁則処理を行うと判定された文字画像が行頭に位置決めされることに応じて，行頭に位置決めされる禁則文字の前行の文字画像の間隔を詰め，その禁則文字を前行に表示する，あるいは前行の最後の文字画像を禁則文字と同じ行の前に表示するように表示装置を制御するものである，
    　請求項４から５のうち，いずれか一項に記載の文書画像表示制御装置。
  8. 　位置検出手段が，文書が画像化された文書画像に含まれる文字を表わす文字画像の文字ごとの位置を検出し，
    　記憶制御手段が，上記位置検出手段によって検出された文書画像の文字ごとの位置を表わす位置データを，文書画像を表わす文書画像データに関連づけて記憶媒体に記憶し，
    　禁則文字判定手段が，文字画像が禁則文字を表わすものかどうかを判定し，
    　禁則文字データ付加手段が，上記禁則文字判定手段によって禁則文字であると判定された文字画像の位置を表わす位置データに禁則文字であることを示す禁則文字データを付加する，
    　文字画像解析装置の動作制御方法。
  9. 　位置データ入力手段が，文書が画像化された文書画像に含まれる文字画像の文字ごとの位置を表わす位置データであって，禁則文字の位置を表わす位置データには禁則文字であることを示す禁則文字データが付加されている位置データを入力し，
    　文書画像データ入力手段が，文書が画像化された文書画像表わす文書画像データを入力し，
    　位置決め手段が，上記文書画像データ入力手段から入力した文書画像データによって表わされる文書画像に含まれる各文字画像を，上記位置データ入力手段から入力した位置データにしたがった順序で表示画面の表示領域に位置決めし，
    　禁則文字判定手段が，上記位置決め手段により行頭に位置決めされる文字画像が禁則文字を表わすものかどうかを，その文字画像の位置データに付加されている禁則文字データにもとづいて判定し，
    　表示制御手段が，上記禁則文字判定手段により，行頭に位置決めされる文字画像が禁則文字を表わすものであると判定されたことに応じて，禁則文字であると判定された文字画像が行頭とならずに各文字画像を表示領域に表示するように表示装置を制御する，
    　文書画像表示制御装置の動作制御方法。
  10. 　文書画像解析装置のコンピュータを制御するコンピュータが読み取り可能なプログラムであって，
    　文書が画像化された文書画像に含まれる文字を表わす文字画像の文字ごとの位置を検出させ，
    　検出された文書画像の文字ごとの位置を表わす位置データを，文書画像を表わす文書画像データに関連づけて記憶媒体に記憶させ，
    　文字画像が禁則文字を表わすものかどうかを判定させ，
    　禁則文字であると判定された文字画像の位置を表わす位置データに禁則文字であることを示す禁則文字データを付加するように文字画像解析装置のコンピュータを制御するプログラム。
  11. 　文書画像表示制御装置のコンピュータを制御するコンピュータが読み取り可能なプログラムであって，
    　文書が画像化された文書画像に含まれる文字画像の文字ごとの位置を表わす位置データであって，禁則文字の位置を表わす位置データには禁則文字であることを示す禁則文字データが付加されている位置データを入力させ，
    　文書が画像化された文書画像表わす文書画像データを入力させ，
    　入力した文書画像データによって表わされる文書画像に含まれる各文字画像を，入力した位置データにしたがった順序で表示画面の表示領域に位置決めさせ，
    　行頭に位置決めされる文字画像が禁則文字を表わすものかどうかを，その文字画像の位置データに付加されている禁則文字データにもとづいて判定させ，
    　行頭に位置決めされる文字画像が禁則文字を表わすものであると判定されたことに応じて，禁則文字であると判定された文字画像が行頭とならずに各文字画像を表示領域に表示するように表示装置を制御する文書画像表示制御装置のコンピュータのプログラム。
PCT/JP2013/071483 2012-09-19 2013-08-08 文書画像解析装置および文書画像表示制御装置ならびにそれらの動作制御方法およびそれらの動作制御プログラム Ceased WO2014045753A1 (ja)

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2012205661 2012-09-19
JP2012-205661 2012-09-19

Publications (1)

Publication Number Publication Date
WO2014045753A1 true WO2014045753A1 (ja) 2014-03-27

Family

ID=50341077

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2013/071483 Ceased WO2014045753A1 (ja) 2012-09-19 2013-08-08 文書画像解析装置および文書画像表示制御装置ならびにそれらの動作制御方法およびそれらの動作制御プログラム

Country Status (1)

Country Link
WO (1) WO2014045753A1 (ja)

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH08305805A (ja) * 1995-05-10 1996-11-22 Fuji Xerox Co Ltd テキスト認識装置
JP2005267129A (ja) * 2004-03-18 2005-09-29 Hitachi Omron Terminal Solutions Corp 文字画像テキスト化システム

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH08305805A (ja) * 1995-05-10 1996-11-22 Fuji Xerox Co Ltd テキスト認識装置
JP2005267129A (ja) * 2004-03-18 2005-09-29 Hitachi Omron Terminal Solutions Corp 文字画像テキスト化システム

Non-Patent Citations (1)

* Cited by examiner, † Cited by third party
Title
YOICHI TAMAO, ADOBE ILLUSTRATOR CS4 PERFECT MASTER, 1 June 2009 (2009-06-01), pages 328, 604 *

Similar Documents

Publication Publication Date Title
JP5439454B2 (ja) 電子コミック編集装置、方法及びプログラム
CN108427589B (zh) 一种数据处理方法及电子设备
WO2014093407A2 (en) Appending content with annotation
CN103679129A (zh) 一种图像中的目标物体识别方法及装置
CN112712121B (zh) 一种图像识别模型训练方法、装置及存储介质
JP5838791B2 (ja) プログラム、画像処理装置及び画像処理方法
CN104298481A (zh) 用于显示内容的方法及其电子设备
CN110177295B (zh) 字幕越界的处理方法、装置和电子设备
JP6206202B2 (ja) 情報処理装置及び情報処理プログラム
US9495348B2 (en) Template application error detection
JP5654851B2 (ja) 文書画像表示装置ならびにその動作制御方法およびその制御プログラム
JPWO2013171857A1 (ja) 画像処理装置、画像処理装置の制御方法、プログラム、及び情報記憶媒体
JP5444187B2 (ja) 携帯型表示装置ならびにその動作制御方法およびそのプログラム
WO2014045753A1 (ja) 文書画像解析装置および文書画像表示制御装置ならびにそれらの動作制御方法およびそれらの動作制御プログラム
JP5468640B2 (ja) 電子機器、電子機器の制御方法、電子機器の制御プログラム
KR20200137157A (ko) 은닉 정보 임베딩 방법 및 장치
KR20150000030A (ko) 컨텐츠 공유 서비스
WO2014042051A1 (ja) コンテンツ作成装置、方法およびプログラム
JP2010109561A (ja) 画像処理装置
JP5676199B2 (ja) 文書画像表示制御装置ならびにその動作制御方法およびその動作制御プログラム
CN114253450A (zh) 截屏方法、装置、电子设备、及计算机存储介质
JP2017162182A (ja) テスト装置、テスト方法、及びテストプログラム
JP6698408B2 (ja) 通信端末装置及びプログラム
JP4693167B2 (ja) 帳票検索装置、帳票検索方法、プログラム及びコンピュータ読み取り可能な記憶媒体
CN117111817A (zh) 批注信息擦除方法、装置、电子设备及存储介质

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 13840052

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 13840052

Country of ref document: EP

Kind code of ref document: A1

NENP Non-entry into the national phase

Ref country code: JP
