WO2010055852A1 - レジスト下層膜形成組成物及びそれを用いたパターニング方法 - Google Patents

レジスト下層膜形成組成物及びそれを用いたパターニング方法 Download PDF

Info

Publication number
WO2010055852A1
WO2010055852A1 PCT/JP2009/069197 JP2009069197W WO2010055852A1 WO 2010055852 A1 WO2010055852 A1 WO 2010055852A1 JP 2009069197 W JP2009069197 W JP 2009069197W WO 2010055852 A1 WO2010055852 A1 WO 2010055852A1
Authority
WO
WIPO (PCT)
Prior art keywords
underlayer film
resist underlayer
forming composition
group
film forming
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Ceased
Application number
PCT/JP2009/069197
Other languages
English (en)
French (fr)
Inventor
佳臣 広井
智久 石田
力丸 坂本
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Nissan Chemical Corp
Original Assignee
Nissan Chemical Corp
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Nissan Chemical Corp filed Critical Nissan Chemical Corp
Priority to JP2010537786A priority Critical patent/JP5282917B2/ja
Publication of WO2010055852A1 publication Critical patent/WO2010055852A1/ja
Anticipated expiration legal-status Critical
Ceased legal-status Critical Current

Links

Images

Classifications

    • G—PHYSICS
    • G03—PHOTOGRAPHY; CINEMATOGRAPHY; ANALOGOUS TECHNIQUES USING WAVES OTHER THAN OPTICAL WAVES; ELECTROGRAPHY; HOLOGRAPHY
    • G03F—PHOTOMECHANICAL PRODUCTION OF TEXTURED OR PATTERNED SURFACES, e.g. FOR PRINTING, FOR PROCESSING OF SEMICONDUCTOR DEVICES; MATERIALS THEREFOR; ORIGINALS THEREFOR; APPARATUS SPECIALLY ADAPTED THEREFOR
    • G03F7/00—Photomechanical, e.g. photolithographic, production of textured or patterned surfaces, e.g. printing surfaces; Materials therefor, e.g. comprising photoresists; Apparatus specially adapted therefor
    • G03F7/004—Photosensitive materials
    • G03F7/09—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers
    • G03F7/091—Photosensitive materials characterised by structural details, e.g. supports, auxiliary layers characterised by antireflection means or light filtering or absorbing means, e.g. anti-halation, contrast enhancement

Definitions

  • the present invention relates to a resist underlayer film forming composition for lithography and a patterning method using the composition.
  • the present invention relates to a composition for forming a resist underlayer film covering a first mask pattern, which is applied in a second lithography process for forming a second resist pattern in so-called double patterning.
  • Patent Document 1 a lithography process called double patterning or double exposure has been studied as a method for forming a fine pattern.
  • Double patterning is described, for example, in Patent Document 1 below.
  • 5 to 8 of Patent Document 1 show a first lithography process for forming a first photosensitive film pattern from a first photosensitive film laminated on an organic material layer, and an organic material using the first photosensitive film pattern as a mask.
  • a second lithography process is shown.
  • the resist underlayer film is required to have a higher dry etching rate (a higher selectivity of the dry etching rate) than the resist film formed thereon.
  • the resist underlayer film when the resist underlayer film is applied to the second lithography process performed after the first lithography process and the etching process of double patterning, it is possible to sufficiently cover (embed) the step due to the mask pattern formed by the etching process.
  • a resist underlayer film is required. More preferably, the resist underlayer film covering the step is required to have a flat surface.
  • the composition needs to have solubility in a predetermined solvent so that a resist underlayer film can be formed by a coating method.
  • the refractive index (n value) and the extinction coefficient (also referred to as k value or attenuation coefficient) for short wavelength light such as ArF excimer laser show desired values. It is an object of the present invention to provide a composition for forming a resist underlayer film that satisfies such required characteristics.
  • composition according to the present invention comprises a compound obtained by reacting a triepoxy compound, an acid anhydride which may have a substituent, and an alcohol compound (solvent), the terminal of which is substituted with the alcohol compound. It is characterized by doing.
  • the resist underlayer film forming composition according to the present invention is applied by a coating method. Thus, it is possible to easily form a resist underlayer film.
  • the resist underlayer film forming composition according to the present invention covers (embeds) a step, and the resist underlayer film formed therefrom has a relatively flat surface.
  • This resist underlayer film can be preferably applied to the second lithography process of double patterning.
  • the present invention provides the following formula (1): (In the formula, A 1 to A 9 each independently represents a hydrogen atom, a methyl group or an ethyl group, and each R 1 independently represents at least one halogen atom selected from a bromine atom and a chlorine atom.
  • the present invention relates to a resist underlayer film forming composition.
  • Examples of the compound contained in the resist underlayer film forming composition according to the present invention include at least one acid anhydride represented by the following formula (2) and a compound represented by the following formula (3):
  • a 1 to A 9 each independently represents a hydrogen atom, a methyl group or an ethyl group, and R 1 is an aromatic having at least one halogen atom selected from a bromine atom and a chlorine atom as a substituent.
  • R 1 represents an aliphatic structure which may have at least one group structure, an alicyclic structure which may have at least one substituent, or an aliphatic structure which may have at least one substituent.
  • R 2 represents a hydrocarbon group having 1 to 6 carbon atoms which may have an alkoxy group having 1 to 3 carbon atoms as a substituent
  • of at least one compound represented by It is a product obtained by reacting in the presence.
  • Examples of the aromatic structure representing R 1 include a structure containing a benzene ring, a naphthalene ring and an anthracene ring, and examples of the alicyclic structure representing R 1 include a cyclobutane ring, a cyclohexane ring or a cyclohexene ring.
  • Examples of the aliphatic structure representing R 1 include structures having a double bond or a single bond between the two carbon atoms, such as an ethylene group and a vinylene group.
  • the substituent which the aromatic structure representing said R 1 has, for example, a halogen atom.
  • the halogen atom include a fluorine atom, a chlorine atom, a bromine atom and an iodine atom, and a chlorine atom and a bromine atom are preferable.
  • the dry etching rate is remarkably improved as compared with an aromatic structure having no halogen atom.
  • the substituent that the alicyclic structure and the aliphatic structure representing R 1 may have include at least one halogen atom and an acetyloxy group (acetoxy group).
  • a bromine atom is preferable.
  • Examples of the hydrocarbon group having 1 to 6 carbon atoms representing R 2 include an alkyl group having 1 to 4 carbon atoms such as a methyl group, an ethyl group, a propyl group, an isopropyl group, and a butyl group. However, it is not limited to the alkyl group.
  • Examples of the alkoxy group having 1 to 3 carbon atoms of the hydrocarbon group include a methoxy group, an ethoxy group, a propoxy group, and an i-propoxy group.
  • a catalyst or a radical polymerization inhibitor is optionally used. Etc. can be used.
  • the catalyst include quaternary ammonium salts and quaternary phosphonium salts. Substances known as quaternary ammonium salts and quaternary phosphonium salts can be used.
  • the acid anhydride represented by the formula (2) include succinic anhydride, maleic anhydride, tetrabromophthalic anhydride, tetrachlorophthalic anhydride, phthalic anhydride, and (+)-diacetyl-L.
  • Examples of the compound represented by the formula (3) include, but are not limited to, tris- (2,3-epoxypropyl) -isocyanurate.
  • Examples of the compound represented by the formula (4) include propylene glycol monomethyl ether, ethylene glycol monomethyl ether, ethanol, 1-propanol, isopropanol, and 1-butanol, but are not limited thereto.
  • reaction conditions depend on the compounds to be used and their concentrations and are not particularly limited.
  • the reaction conditions are appropriately selected from a reaction temperature range of 100 ° C. to 150 ° C. and a reaction time of 1 hour to 24 hours.
  • the weight average molecular weight of the compound represented by the formula (1) or the product is, for example, 500 to 2000.
  • the compounding amount of the compound represented by the formula (1) or the product is, for example, 1% by mass to 5% by mass with respect to the total mass of the composition.
  • examples of the organic solvent having a hydroxy group include propylene glycol monomethyl ether and 4-methyl-2-pentanol.
  • main component means that the organic solvent having a hydroxy group is contained in the solvent in a proportion exceeding 50 mass%.
  • the solvent may contain an organic solvent having no hydroxy group, such as propylene glycol monomethyl ether acetate, as a subsidiary component.
  • the content of the solvent is appropriately selected and is, for example, 90% by mass to 99% by mass with respect to the total mass of the resist underlayer film forming composition.
  • Examples of the crosslinking agent contained in the resist underlayer film forming composition according to the present invention include compounds having 2 to 4 nitrogen atoms bonded to a methylol group or an alkoxymethyl group in one molecule.
  • Examples of such a crosslinking agent include hexamethoxymethyl melamine, tetramethoxymethyl benzoguanamine, 1,3,4,6-tetrakis (methoxymethyl) glycoluril, 1,3,4,6-tetrakis (butoxymethyl) glycoluril, 1,3,4,6-tetrakis (hydroxymethyl) glycoluril, 1,3-bis (hydroxymethyl) urea, 1,1,3,3-tetrakis (butoxymethyl) urea and 1,1,3,3- Tetrakis (methoxymethyl) urea is mentioned.
  • the content of the crosslinking agent depends on the compound represented by the formula (1) or the product and the solvent to be used, the viscosity of the required solution, and the film shape. Although it should be set to a suitable range as appropriate, for example, in a ratio of 1% by mass to 30% by mass, or 15% by mass to 30% by mass with respect to the compound represented by the formula (1) or the product. Can be contained. If it is less than 1% by mass, the resist underlayer film may not be sufficiently cured.
  • the resist underlayer film forming composition according to the present invention may further contain a sulfonic acid compound.
  • a sulfonic acid compound can be added to the compound represented by the formula (1) or the product in a proportion of, for example, 0.1% by mass to 10% by mass, or 1% by mass to 5% by mass.
  • sulfonic acid compounds include p-toluenesulfonic acid, trifluoromethanesulfonic acid, pyridinium-p-toluenesulfonic acid, camphorsulfonic acid, 5-sulfosalicylic acid, 4-chlorobenzenesulfonic acid, 4-hydroxybenzenesulfonic acid, and benzenedisulfonic acid.
  • the resist underlayer film forming composition according to the present invention may further contain a surfactant.
  • a surfactant By adding the surfactant, the coating property of the resist underlayer film forming composition on the substrate can be improved.
  • a known surfactant such as a nonionic surfactant or a fluorine-based surfactant can be used, and a ratio of, for example, 0.01% by mass to 2.0% by mass with respect to the resist underlayer film forming composition according to the present invention. Can be added.
  • the resist underlayer film forming composition according to the present invention comprises a resist underlayer film that covers (embeds) a step of a substrate or a step of a first pattern formed on the substrate by a coating method and has a relatively flat surface. can get.
  • the obtained resist underlayer film has a high selectivity ratio with respect to the resist film and a desired refractive index (n value) and extinction coefficient (k value) with respect to the exposure light used in the lithography process. .
  • n value refractive index
  • k value extinction coefficient
  • the resist underlayer film prevents the reflected light from the substrate from reaching the resist film during exposure.
  • desired refractive index (n value) and extinction coefficient (k value) vary depending on the intended use and the thickness of the resist underlayer film. If the refractive index (n value) and extinction coefficient (k value) are not desired values, the resist underlayer film cannot suppress the reflected light from the substrate during exposure, and a fine pattern cannot be formed.
  • the present invention also includes a step of applying and covering the resist underlayer film forming composition for lithography on the first pattern formed on or above the semiconductor substrate, and baking the applied composition to form a resist underlayer.
  • a step of forming a film, a step of forming a resist film on the resist underlayer film, and then forming a second pattern by at least exposing and developing the resist film; and using the second pattern as a mask The present invention relates to a patterning method including a step of etching the resist underlayer film and exposing the first pattern.
  • the second pattern is formed so as not to overlap the first pattern.
  • the temperature at the time of baking is, for example, 160 ° C. to 300 ° C.
  • the weight average molecular weight of the compound obtained in the following synthesis example is a measurement result by gel permeation chromatography (hereinafter abbreviated as GPC).
  • the measurement conditions etc. are as follows using the Tosoh Co., Ltd. product GPC apparatus for a measurement.
  • GPC column Shodex (registered trademark) and Asahipak (registered trademark) (Showa Denko KK) Column temperature: 40 ° C Solvent: N, N-dimethylformamide (DMF) Flow rate: 0.6 ml / min Standard sample: Polystyrene (Tosoh Corporation)
  • Example 1 To 4.2351 g of the solution containing 0.927 g of the reaction product obtained in Synthesis Example 1, 22.612 g of propylene glycol monomethyl ether, 2.880 g of propylene glycol monomethyl ether acetate, tetramethoxymethyl glycoluril (Nippon Cytec Industries Co., Ltd.) , Trade name: POWDERLINK (registered trademark) 1174) 0.232 g, p-phenolsulfonic acid (Tokyo Chemical Industry Co., Ltd.) 0.023 g, and surfactant (DIC Corporation [former Dainippon Ink & Chemicals, Inc.) ], Trade name: MegaFac R-30) 0.019 g was added to make a solution. Then, it filtered using the polyethylene micro filter with a hole diameter of 0.10 micrometer, and prepared the resist lower layer film forming composition.
  • POWDERLINK registered trademark
  • Example 2 To 5.332 g of the solution containing 0.927 g of the reaction product obtained in Synthesis Example 2, 21.515 g of propylene glycol monomethyl ether, 2.880 g of propylene glycol monomethyl ether acetate, tetramethoxymethyl glycoluril (Nippon Cytec Industries Co., Ltd.) , Trade name: POWDERLINK (registered trademark) 1174) 0.232 g, p-phenolsulfonic acid (Tokyo Chemical Industry Co., Ltd.) 0.023 g, and surfactant (DIC Corporation [former Dainippon Ink & Chemicals, Inc.) ], Trade name: MegaFac R-30) 0.019 g was added to make a solution. Then, it filtered using the polyethylene micro filter with a hole diameter of 0.10 micrometer, and prepared the resist lower layer film forming composition.
  • POWDERLINK registered trademark
  • Example 3 To 4.596 g of a solution containing 0.927 g of the reaction product obtained in Synthesis Example 3, 22.250 g of propylene glycol monomethyl ether, 2.880 g of propylene glycol monomethyl ether acetate, tetramethoxymethyl glycoluril (Nippon Cytec Industries, Ltd.) , Trade name: POWDERLINK (registered trademark) 1174) 0.232 g, p-phenolsulfonic acid (Tokyo Chemical Industry Co., Ltd.) 0.023 g, and surfactant (DIC Corporation [former Dainippon Ink & Chemicals, Inc.) ], Trade name: MegaFac R-30) 0.019 g was added to make a solution. Then, it filtered using the polyethylene micro filter with a hole diameter of 0.10 micrometer, and prepared the resist lower layer film forming composition.
  • POWDERLINK registered trademark
  • Example 4 To 5.004 g of a solution containing 0.927 g of the reaction product obtained in Synthesis Example 4, 21.443 g of propylene glycol monomethyl ether, 2.880 g of propylene glycol monomethyl ether acetate, tetramethoxymethyl glycoluril (Nippon Cytec Industries, Ltd.) , Trade name: POWDERLINK (registered trademark) 1174) 0.232 g, p-phenolsulfonic acid (Tokyo Chemical Industry Co., Ltd.) 0.023 g, and surfactant (DIC Corporation [former Dainippon Ink & Chemicals, Inc.) ], Trade name: MegaFac R-30) 0.019 g was added to make a solution. Then, it filtered using the polyethylene micro filter with a hole diameter of 0.10 micrometer, and prepared the resist lower layer film forming composition.
  • POWDERLINK registered trademark
  • Example 5 To 5.3480 g of the solution containing 0.938 g of the reaction product obtained in Synthesis Example 5, 12.5095 g of propylene glycol monomethyl ether, 1.880 g of propylene glycol monomethyl ether acetate, tetramethoxymethyl glycoluril (Nippon Cytec Industries, Ltd.) , Trade name: POWDERLINK (registered trademark) 1174) 0.2344 g, p-phenolsulfonic acid (Tokyo Chemical Industry Co., Ltd.) 0.023 g, and surfactant (DIC Corporation [former Dainippon Ink & Chemicals, Inc.) ], Trade name: MegaFac R-30) 0.019 g was added to make a solution. Then, it filtered using the polyethylene micro filter with a hole diameter of 0.10 micrometer, and prepared the resist lower layer film forming composition.
  • POWDERLINK registered trademark
  • Example 6 To a solution (5.4798 g) containing 0.927 g of the reaction product obtained in Synthesis Example 6, 21.3668 g of propylene glycol monomethyl ether, 2.880 g of propylene glycol monomethyl ether acetate, tetramethoxymethyl glycoluril (Nippon Cytec Industries Co., Ltd.) , Trade name: POWDERLINK (registered trademark) 1174) 0.2317 g, p-phenolsulfonic acid (Tokyo Chemical Industry Co., Ltd.) 0.023 g, and surfactant (DIC Corporation [former Dainippon Ink & Chemicals, Inc.] ], Trade name: MegaFac R-30) 0.019 g was added to make a solution. Then, it filtered using the polyethylene micro filter with a hole diameter of 0.10 micrometer, and prepared the resist lower layer film forming composition.
  • POWDERLINK registered trademark
  • Example 7 To 5.5355 g of a solution containing 0.927 g of the reaction product obtained in Synthesis Example 7, 21.3112 g of propylene glycol monomethyl ether, 2.880 g of propylene glycol monomethyl ether acetate, tetramethoxymethyl glycoluril (Nippon Cytec Industries, Ltd.) , Trade name: POWDERLINK (registered trademark) 1174) 0.2317 g, p-phenolsulfonic acid (Tokyo Chemical Industry Co., Ltd.) 0.023 g, and surfactant (DIC Corporation [former Dainippon Ink & Chemicals, Inc.] ], Trade name: MegaFac R-30) 0.019 g was added to make a solution. Then, it filtered using the polyethylene micro filter with a hole diameter of 0.10 micrometer, and prepared the resist lower layer film forming composition.
  • POWDERLINK registered trademark
  • Example 8 To 5.1884 g of the solution containing 0.927 g of the reaction product obtained in Synthesis Example 8, 21.5883 g of propylene glycol monomethyl ether, 2.880 g of propylene glycol monomethyl ether acetate, tetramethoxymethyl glycoluril (Nippon Cytec Industries, Ltd.) , Trade name: POWDERLINK (registered trademark) 1174) 0.2317 g, p-phenolsulfonic acid (Tokyo Chemical Industry Co., Ltd.) 0.023 g, and surfactant (DIC Corporation [former Dainippon Ink & Chemicals, Inc.] ], Trade name: MegaFac R-30) 0.019 g was added to make a solution. Then, it filtered using the polyethylene micro filter with a hole diameter of 0.10 micrometer, and prepared the resist lower layer film forming composition.
  • POWDERLINK registered trademark
  • a photoresist solution (manufactured by Sumitomo Chemical Co., Ltd., trade name: PAR710) was applied onto a silicon wafer by a spinner and baked on a hot plate at 90 ° C. for 1 minute to form a photoresist film.
  • the dry etching rate was measured using RIE system ES401 manufactured by Nippon Scientific Co., Ltd. under the condition that CF 4 was used as the dry etching gas.

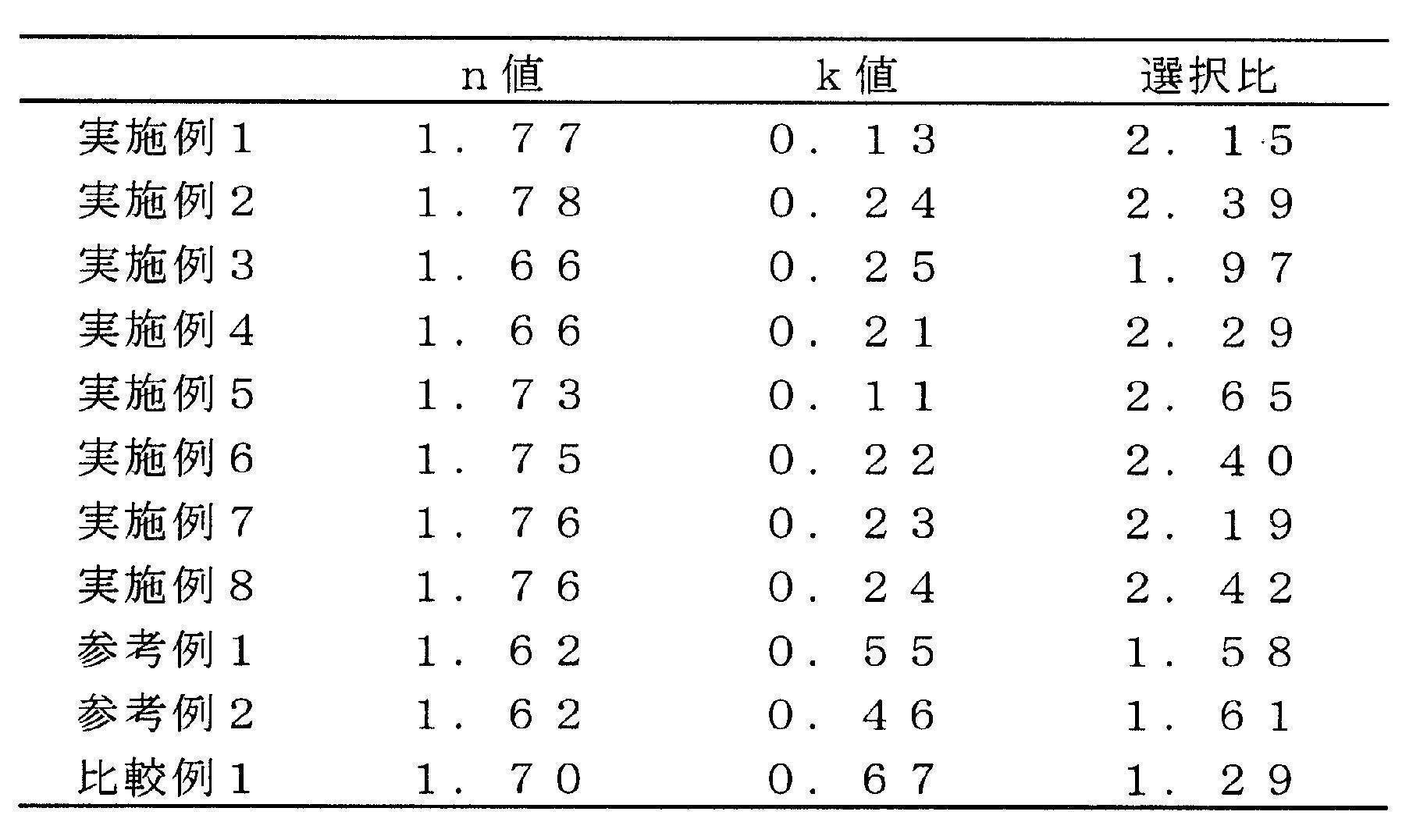

  • Table 1 show that the resist underlayer films obtained from the resist underlayer film forming compositions of Examples 1 to 8 have sufficient n and k values for light with a wavelength of 193 nm. Further, it can be seen that the resist underlayer film obtained from the resist underlayer film forming composition of the present invention has a remarkably large dry etching rate selectivity with respect to conventionally used photoresists. Accordingly, it is possible to suppress a decrease in the film thickness of the photoresist film accompanying the removal of the resist underlayer film by dry etching.
  • the resist underlayer film obtained from the resist underlayer film forming composition prepared in Comparative Example 1 has a k value that is higher than a desired value, compared to any resist underlayer film obtained from the resist underlayer film forming composition of the present invention. It is large and it is difficult to reduce the reflected light from the silicon substrate.
  • the resist underlayer film obtained from the resist underlayer film forming composition prepared in Comparative Example 1 has a dry etching rate selectivity ratio higher than any resist underlayer film obtained from the resist underlayer film forming composition of the present invention. small.
  • the resist underlayer film forming composition prepared in Example 2 was applied by a spinner onto a substrate on which a SiON film (nitrogen-containing silicon oxide film) was deposited to a thickness of 0.05 ⁇ m on a silicon wafer. Then, it was baked on a hot plate at 205 ° C. for 1 minute to form a resist underlayer film having a thickness of 20 to 30 nm.
  • a commercially available photoresist solution (trade name: PAR855, manufactured by Sumitomo Chemical Co., Ltd.) was applied onto the resist underlayer film by a spinner, and baked on a hot plate at 115 ° C. for 60 seconds to form a photoresist film ( A film thickness of 0.12 ⁇ m) was formed.
  • NSRS307E wavelength 193 nm, NA: 0.85, ⁇ : 0.65 / 0.93 (ANNNULAR)
  • the width of each is 0.08 ⁇ m, that is, 0.08 ⁇ mL / S (dense line)
  • exposure is performed at a predetermined exposure amount through a photomask set so that nine such lines are formed. Went.
  • PEB exposure
  • a 0.26N aqueous tetramethylammonium hydroxide solution is used as a developer in an industrial standard 60-second single paddle process. And developed.
  • the cross section in the direction perpendicular to the substrate, that is, the silicon wafer was observed with a scanning electron microscope (SEM).
  • SEM scanning electron microscope
  • FIG. 1B shows the result of changing the photoresist solution to that of another company (Shin-Etsu Chemical Co., Ltd.) and observing the cross-sectional shape of the obtained photoresist pattern with SEM in the same manner as described above.
  • the resist underlayer film forming composition prepared in Example 2 was applied onto a stepped substrate by a spinner under the condition of a rotational speed of 1500 rpm.
  • the stepped substrate used was obtained from Advantech Co., Ltd., the step height was 80 nm, the L / S (line and space) was 100 nm / 300 nm, and the substrate was formed with a silicon oxide film. Thereafter, the cross section of the sample baked at 205 ° C. for 60 seconds was observed with a scanning electron microscope (SEM).
  • FIG. 2A shows a cross-sectional SEM image of the stepped substrate, and FIG.
  • FIG. 2B shows a cross-sectional SEM image of a sample in which the resist underlayer film is formed so as to cover the stepped substrate. From FIG. 2 (B), it was observed that the resist underlayer film forming composition prepared in Example 2 was excellent in the embedding property of the step of the substrate and had relatively good flatness.

Landscapes

  • Engineering & Computer Science (AREA)
  • Architecture (AREA)
  • Structural Engineering (AREA)
  • Physics & Mathematics (AREA)
  • General Physics & Mathematics (AREA)
  • Materials For Photolithography (AREA)
  • Exposure Of Semiconductors, Excluding Electron Or Ion Beam Exposure (AREA)
  • Epoxy Resins (AREA)

Abstract

【課題】 　基板の段差を埋め込むことが出来るような平坦性を持つために低分子量化され、且つ、ドライエッチング速度の選択比が大きく、レジストパターンが所望の形状に形成されるレジスト下層膜を形成するための組成物を提供することを課題とする。 【解決手段】 　分子量２０００以下のモノマー末端がアルコール系化合物（溶媒）で置換された化合物、すなわちトリエポキシ化合物及び置換基を有してもよい酸無水物並びに当該アルコール系化合物を反応させて得られる、重量平均分子量が５００乃至２０００である化合物を含有することを特徴とするレジスト下層膜形成組成物によって、上記課題は解決される。

Description

レジスト下層膜形成組成物及びそれを用いたパターニング方法
　本発明は、リソグラフィー用レジスト下層膜形成組成物、及び当該組成物を適用したパターニング方法に関する。特に、いわゆるダブルパターニングにおける、第２のレジストパターンを形成する第２リソグラフィー工程の際に適用する、第１のマスクパターンを被覆するレジスト下層膜を形成するための組成物に関する。
　近年、微細なパターンを形成する方法として、ダブルパターニング又はダブル露光と称するリソグラフィープロセスが検討されている。ダブルパターニングは、例えば下記特許文献１に記載されている。当該特許文献１の図５乃至図８には、有機物質層上に積層された第１感光膜から第１感光膜パターンを形成する第１リソグラフィー工程、その第１感光膜パターンをマスクとして有機物質層パターンを形成するエッチング工程、その有機物質層パターンを被覆する第２感光膜を形成する工程、その第２感光膜から第２感光膜パターンを、隣り合う２つの前記有機物質層パターン間に形成する第２リソグラフィー工程が示されている。
　一方、下記特許文献２には、少なくとも二つのエポキシ基を有する分子量２０００以下の化合物、及びフェノール性水酸基、カルボキシル基、保護されたカルボキシル基又は酸無水物構造を有する高分子化合物を含む下層膜形成組成物が記載されている。
　しかしながら、従来の下層膜形成組成物は、必ずしもダブルパターニングに好適な性能を具備したレジスト下層膜を形成できるとはいえない。
特許第２８０３９９９号公報 国際公開第２００４／０９０６４０号パンフレット
　レジスト下層膜には、その上に形成されるレジスト膜よりドライエッチング速度が大きい（ドライエッチング速度の選択比が大きい）ことが要求される。
　また、ダブルパターニングの第１リソグラフィー工程及びエッチング工程後に行われる第２リソグラフィー工程にレジスト下層膜を適用する場合、前記エッチング工程により形成されるマスクパターン等による段差を十分に被覆（埋め込み）可能であるレジスト下層膜が要求される。さらに好ましくは、段差を被覆したレジスト下層膜が平坦な表面を有することが要求される。また、当該組成物は、塗布法によりレジスト下層膜を形成可能なように、所定の溶剤に対する溶解性を有することが必要である。
　さらにＡｒＦエキシマレーザー等の短波長の光に対する屈折率（ｎ値）及び吸光係数（ｋ値、減衰係数ともいう）が所望の値を示すことが要求される。このような要求特性を満たすレジスト下層膜を形成するための組成物を提供することを本発明の目的とする。
　本発明に係る組成物は、トリエポキシ化合物及び置換基を有してもよい酸無水物並びにアルコール系化合物（溶媒）を反応させて得られる、末端が前記アルコール系化合物で置換された化合物を含有することを特徴とする。
　後述する式（１）で表される化合物、又は後述する、式（２）で表される酸無水物及び式（３）で表される化合物を、式（４）で表される化合物の存在下で反応させて得られる生成物を含む本発明に係るレジスト下層膜形成組成物を用いることにより、レジスト膜に対するドライエッチング速度の選択比が大きいレジスト下層膜を形成することが可能である。
　上記式（１）で表される化合物又は上記生成物は、ヒドロキシ基を有する有機溶媒を主成分とする溶剤への溶解性に優れることから、本発明に係るレジスト下層膜形成組成物は塗布法によりレジスト下層膜を容易に形成することが可能である。
　本発明に係るレジスト下層膜形成組成物は段差を被覆（埋め込み）し、そしてそれから形成されるレジスト下層膜は比較的平坦な表面を有する。このレジスト下層膜は、ダブルパターニングの第２リソグラフィー工程に好ましく適用できる。
　本発明に係るレジスト下層膜形成組成物を用いることにより、波長１９３ｎｍの光に対して、１．６を超える高い屈折率（ｎ値）、及び相対的に小さい吸光係数ｋ値を有するレジスト下層膜が得られる。
フォトレジストパターンの断面形状を、ＳＥＭで観察した結果を示す。 段差被覆性を評価する試料の断面を、ＳＥＭで観察した結果を示す。

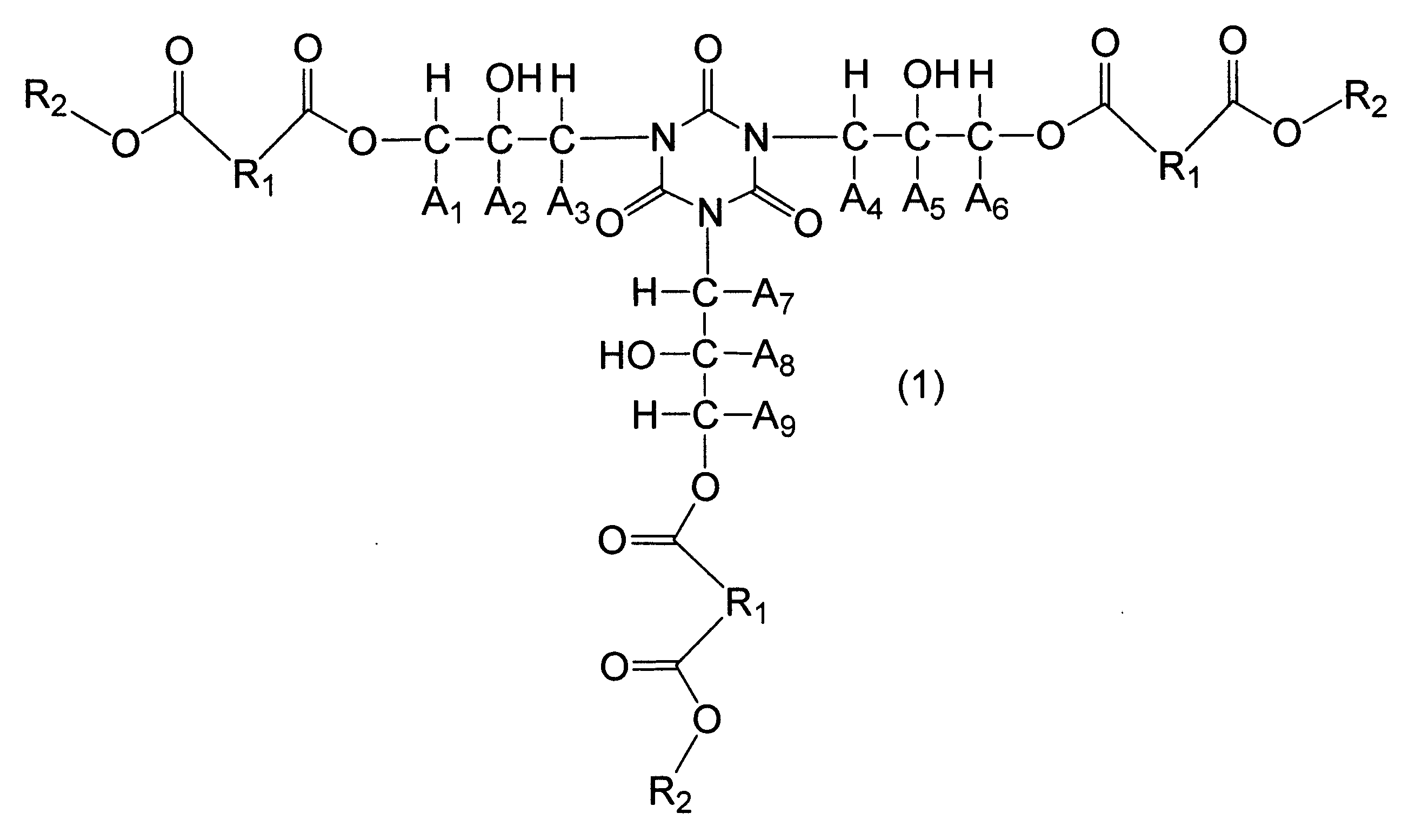

　本発明は、下記式（１）：
Figure JPOXMLDOC01-appb-C000004
 （式中、Ａ1乃至Ａ9はそれぞれ独立に、水素原子、メチル基又はエチル基を表し、各Ｒ1はそれぞれ独立に、臭素原子及び塩素原子から選択される少なくとも１種のハロゲン原子を置換基として有する芳香族構造、置換基を少なくとも１つ有してもよい脂環式構造又は置換基を少なくとも１つ有してもよい脂肪族構造を表し、各Ｒ2は炭素原子数１乃至３のアルコキシ基を置換基として有してもよい炭素原子数１乃至６の炭化水素基を表す。）で表される化合物、ヒドロキシ基を有する有機溶媒を主成分とする溶剤及び架橋剤を含むリソグラフィー用レジスト下層膜形成組成物に関する。

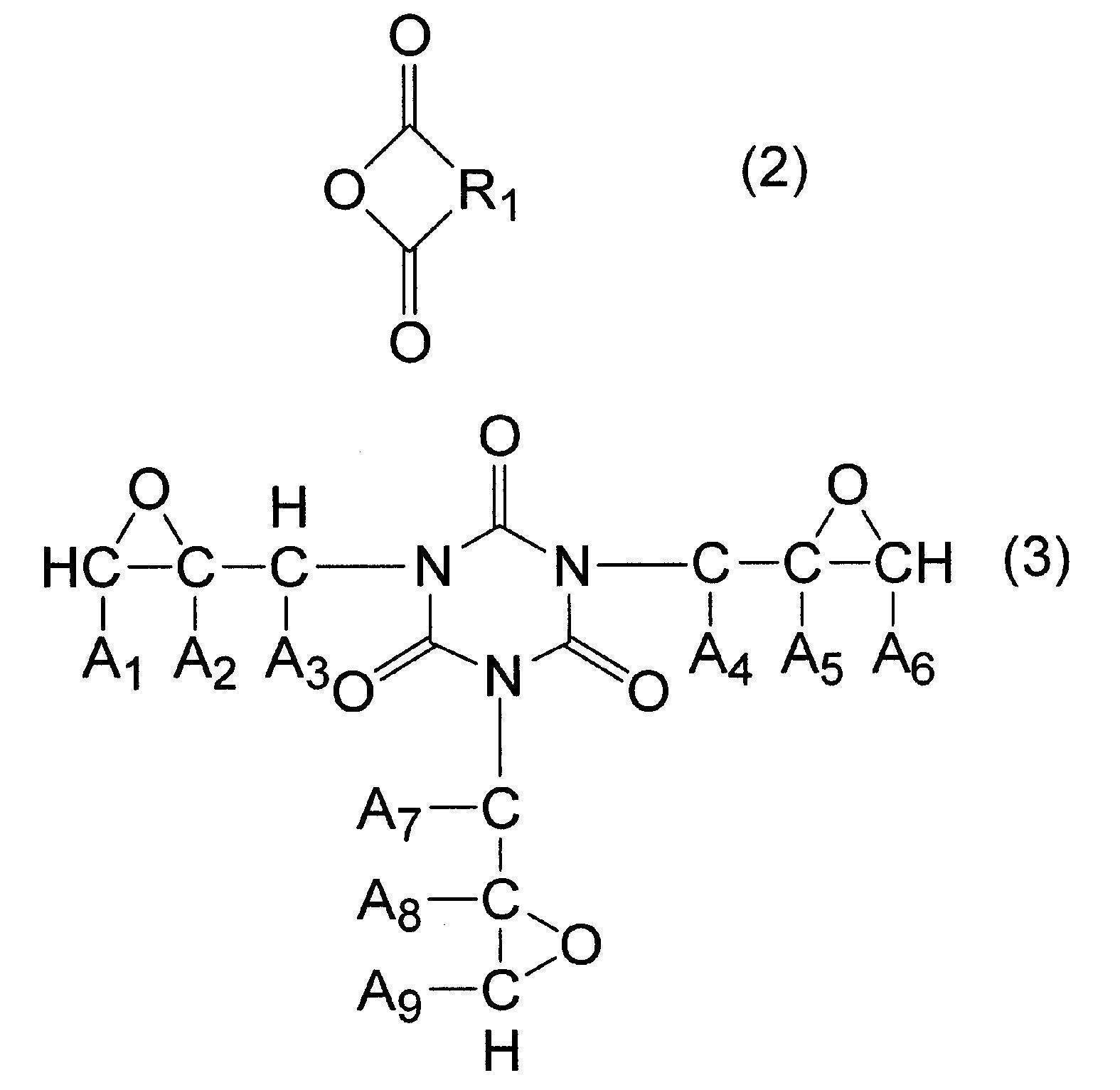

　本発明に係るレジスト下層膜形成組成物が含有する化合物としては、例えば下記式（２）で表される少なくとも１種の酸無水物及び下記式（３）で表される化合物：
Figure JPOXMLDOC01-appb-C000005
 （式中、Ａ1乃至Ａ9はそれぞれ独立に、水素原子、メチル基又はエチル基を表し、Ｒ1は、臭素原子及び塩素原子から選択される少なくとも１種のハロゲン原子を置換基として有する芳香族構造、置換基を少なくとも１つ有してもよい脂環式構造又は置換基を少なくとも１つ有してもよい脂肪族構造を表す。）を、下記式（４）：

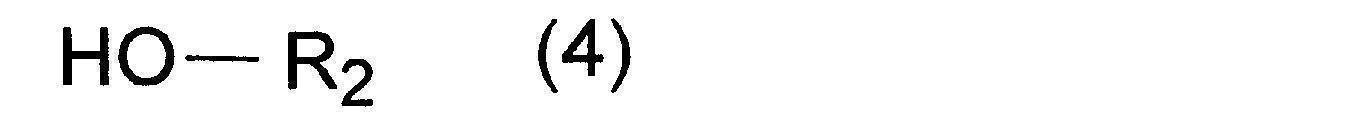

Figure JPOXMLDOC01-appb-C000006

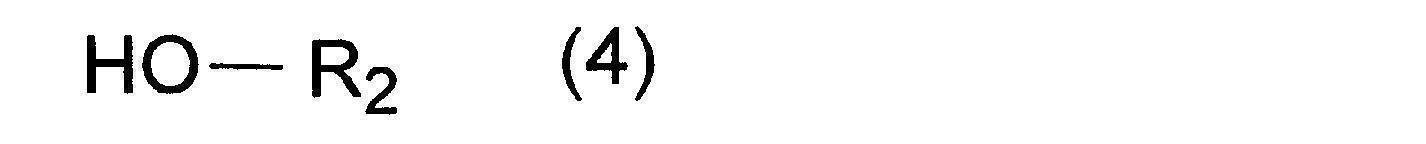

 （式中、Ｒ2は、炭素原子数１乃至３のアルコキシ基を置換基として有してもよい炭素原子数１乃至６の炭化水素基を表す。）で表される少なくとも１種の化合物の存在下で反応させて得られる生成物である。
　前記Ｒ1を表す芳香族構造としては、例えばベンゼン環、ナフタレン環及びアントラセン環を含む構造が挙げられ、前記Ｒ1を表す脂環式構造としては、例えばシクロブタン環、シクロヘキサン環又はシクロヘキセン環を含む構造が挙げられ、及び前記Ｒ1を表す脂肪族構造としては、例えばエチレン基及びビニレン基等の、その２つの炭素原子間に二重結合又は単結合を含む構造が挙げられる。
　さらに、前記Ｒ1を表す芳香族構造が有する置換基としては、例えばハロゲン原子が挙げられる。このハロゲン原子としては、フッ素原子、塩素原子、臭素原子及びヨウ素原子が挙げられるが、塩素原子及び臭素原子が好ましい。Ｒ1を表す構造として、ハロゲン原子を有する芳香族構造を用いることにより、ハロゲン原子を有さない芳香族構造に比べて、ドライエッチング速度が著しく改善される。
　前記Ｒ1を表す脂環式構造及び脂肪族構造が有してもよい置換基としては、例えば少なくとも１つのハロゲン原子、アセチルオキシ基（アセトキシ基）等があげられる。ハロゲン原子としては、臭素原子が好ましい。
　前記Ｒ2を表す炭素原子数１乃至６の炭化水素基としては、炭素原子数１乃至４のアルキル基、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基等が挙げられる。しかし、当該アルキル基に限定されない。
　前記炭化水素基が有する炭素原子数１乃至３のアルコキシ基としては、メトキシ基、エトキシ基、プロポキシ基及びｉ－プロポキシ基が挙げられる。
　前記式（２）で表される酸無水物及び式（３）で表される化合物を式（４）で表される化合物の存在下で反応させる際、必要に応じて触媒、ラジカル重合禁止剤等を用いることができる。当該触媒として、例えば、第４級アンモニウム塩及び第４級ホスホニウム塩が挙げられる。第４級アンモニウム塩及び第４級ホスホニウム塩として公知の物質が使える。前記式（２）で表される酸無水物として、例えばコハク酸無水物、無水マレイン酸、テトラブロモフタル酸無水物、テトラクロロフタル酸無水物、フタル酸無水物、（＋）－ジアセチル－L－酒石酸無水物、酒石酸無水物が挙げられるが、これらの酸無水物に限定されない。前記式（３）で表される化合物として、例えばトリス－（２，３－エポキシプロピル）－イソシアヌレートが挙げられるが、これに限定されない。前記式（４）で表される化合物として、例えばプロピレングリコールモノメチルエーテル、エチレングリコールモノメチルエーテル、エタノール、１－プロパノール、イソプロパノール、１－ブタノールが挙げられるが、これらに限定されない。
　前記反応条件は、使用する化合物及びそれらの濃度に依存するものであり特に限定されないが、例えば反応温度１００℃乃至１５０℃の範囲及び反応時間１時間乃至２４時間の範囲から適宜選択される。
　前記式（１）で表される化合物の、又は前記生成物の重量平均分子量としては、例えば５００乃至２０００である。
　本発明に係るレジスト下層膜形成組成物において、式（１）で表される化合物又は前記生成物の配合量としては、当該組成物全質量当たり、例えば１質量％乃至５質量％である。
　本発明に係るレジスト下層膜形成組成物が含有する、ヒドロキシ基を有する有機溶媒を主成分とする溶剤において、ヒドロキシ基を有する有機溶媒として、例えばプロピレングリコールモノメチルエーテル、４－メチル－２－ペンタノール等が挙げられるが、これらに限定されない。なお、“主成分”とは、本明細書では、溶剤中にヒドロキシ基を有する有機溶媒が５０質量％を超える割合で含まれることを意味する。前記溶剤中には、副成分として、プロピレングリコールモノメチルエーテルアセテート等のヒドロキシ基を有さない有機溶媒が含まれてもよい。
　前記溶剤の含有量としては、適宜選択されるものであるが、レジスト下層膜形成組成物の全質量当たり、例えば９０質量％乃至９９質量％である。
　本発明に係るレジスト下層膜形成組成物が含有する架橋剤としては、例えばメチロール基又はアルコキシメチル基と結合する窒素原子を、１分子内に２乃至４個有する化合物が挙げられる。このような架橋剤として、例えばヘキサメトキシメチルメラミン、テトラメトキシメチルベンゾグアナミン、１，３，４，６－テトラキス（メトキシメチル）グリコールウリル、１，３，４，６－テトラキス（ブトキシメチル）グリコールウリル、１，３，４，６－テトラキス（ヒドロキシメチル）グリコールウリル、１，３－ビス（ヒドロキシメチル）尿素、１，１，３，３－テトラキス（ブトキシメチル）尿素及び１，１，３，３－テトラキス（メトキシメチル）尿素が挙げられる。
　本発明に係るレジスト下層膜形成組成物において、架橋剤の含有量は、使用する前記式（１）で表される化合物又は前記生成物及び溶剤、要求される溶液の粘度及び膜形状に応じて適宜適した範囲に設定されるべきであるが、例えば前記式（１）で表される化合物又は前記生成物に対し、１質量％乃至３０質量％、又は１５質量％乃至３０質量％の割合で含有することができる。１質量％未満だとレジスト下層膜が十分に硬化しない場合がある。
　本発明に係るレジスト下層膜形成組成物は、スルホン酸化合物をさらに含んでもよい。前記式（１）で表される化合物又は前記生成物に対し、例えば０．１質量％乃至１０質量％、又は１質量％乃至５質量％の割合で、スルホン酸化合物を添加することができる。スルホン酸化合物として、例えばｐ－トルエンスルホン酸、トリフルオロメタンスルホン酸、ピリジニウム－ｐ－トルエンスルホン酸、カンファースルホン酸、５－スルホサリチル酸、４－クロロベンゼンスルホン酸、４－ヒドロキシベンゼンスルホン酸、ベンゼンジスルホン酸、１－ナフタレンスルホン酸及びピリジニウム－１－ナフタレンスルホン酸が挙げられる。
　本発明に係るレジスト下層膜形成組成物は、界面活性剤をさらに含んでもよい。界面活性剤の添加により、レジスト下層膜形成組成物の基板に対する塗布性を向上させることができる。ノニオン系界面活性剤又はフッ素系界面活性剤等の公知の界面活性剤を用いることができ、本発明に係るレジスト下層膜形成組成物に対し例えば０．０１質量％乃至２．０質量％の割合で添加することができる。
　本発明に係るレジスト下層膜形成組成物は、塗布法により、基板の段差又は基板上に形成された第一パターンの段差を被覆（埋め込み）し、且つ比較的平坦な表面を有するレジスト下層膜が得られる。また、得られたレジスト下層膜は、レジスト膜に対するドライエッチング速度の大きな選択比、並びにリソグラフィー工程に使用される露光光に対して所望の屈折率（ｎ値）及び吸光係数（ｋ値）を有する。
　ドライエッチング速度の大きな選択比を有することにより、レジスト下層膜のドライエッチング時にレジスト膜の膜厚の減少を抑制することが可能となる。ドライエッチング速度の選択比が小さい場合、レジスト下層膜のドライエッチング時にレジスト膜の膜厚が薄くなるという問題が生じ、微細なパターンを形成できなくなる。
　所望の屈折率（ｎ値）及び吸光係数（ｋ値）を有することにより、露光時に基板からの反射光がレジスト膜に達するのをレジスト下層膜が抑制する。それらの所望の値は使用用途及びレジスト下層膜の膜厚によって異なる。屈折率（ｎ値）及び吸光係数（ｋ値）が所望の値にない場合、レジスト下層膜が露光時に基板からの反射光を抑制できず、微細なパターンを形成できなくなる。
　また本発明は、半導体基板上又はその上方に形成された第１のパターン上に、前記リソグラフィー用レジスト下層膜形成組成物を塗布して被覆する工程、塗布した当該組成物をベークしてレジスト下層膜を形成する工程、前記レジスト下層膜上にレジスト膜を形成し、次いで該レジスト膜に対し少なくとも露光及び現像をおこなうことにより第２のパターンを形成する工程、及び前記第２のパターンをマスクとして前記レジスト下層膜をエッチングすると共に前記第１のパターンを露呈させる工程を含むパターニング方法に関する。前記第２のパターンは、例えば前記第１のパターンと重ならないように形成される。上記ベーク時の温度は、例えば１６０℃乃至３００℃である。
　以下、本発明について合成例及び実施例によって具体的に説明する。ただし、本発明は、下記合成例及び実施例の記載に限定されるものではない。
　下記合成例で得られた化合物の重量平均分子量は、ゲルパーミエーションクロマトグラフィー（以下、ＧＰＣと略称する）による測定結果である。測定には東ソー（株）製ＧＰＣ装置を用い、測定条件等は次のとおりである。
ＧＰＣカラム：Ｓｈｏｄｅｘ〔登録商標〕・Ａｓａｈｉｐａｋ〔登録商標〕（昭和電工（株））
カラム温度：４０℃
溶媒：Ｎ，Ｎ－ジメチルホルムアミド（ＤＭＦ）
流量：０．６ｍｌ／分
標準試料：ポリスチレン（東ソー（株））

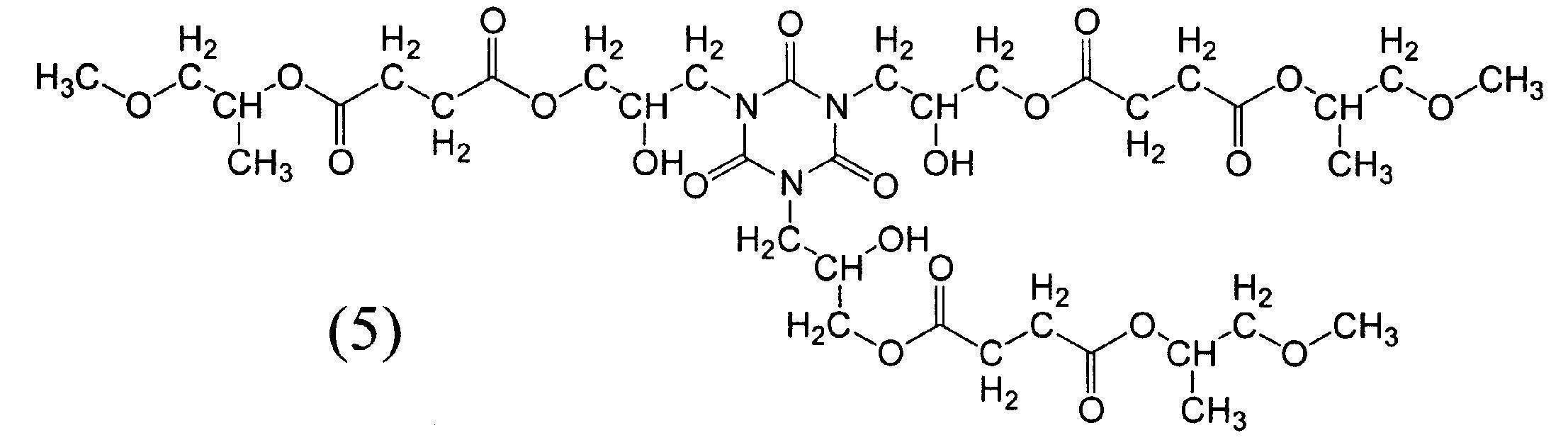

＜合成例１＞
　トリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）５．００ｇ、コハク酸無水物（東京化成工業（株））５．０１ｇ、及び触媒として第４級ホスホニウム塩であるトリフェニルモノエチルホスホニウムブロミド０．４７ｇをプロピレングリコールモノメチルエーテル２４．４５ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で４時間撹拌した。プロピレングリコールモノメチルエーテル１７．４６ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１２６６であった。この反応生成物は、下記式（５）で表される構造を有する。
Figure JPOXMLDOC01-appb-C000007
＜合成例２＞
　トリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）２．５０ｇ、テトラブロモフタル酸無水物（東京化成工業（株））１１．６２ｇ、及び触媒として第４級ホスホニウム塩であるトリフェニルモノエチルホスホニウムブロミド０．２３ｇをプロピレングリコールモノメチルエーテル３３．４８ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で４時間撹拌した。プロピレングリコールモノメチルエーテル２３．９１ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１４９１であった。この反応生成物は、下記式（６）で表される構造を有する。
Figure JPOXMLDOC01-appb-C000008

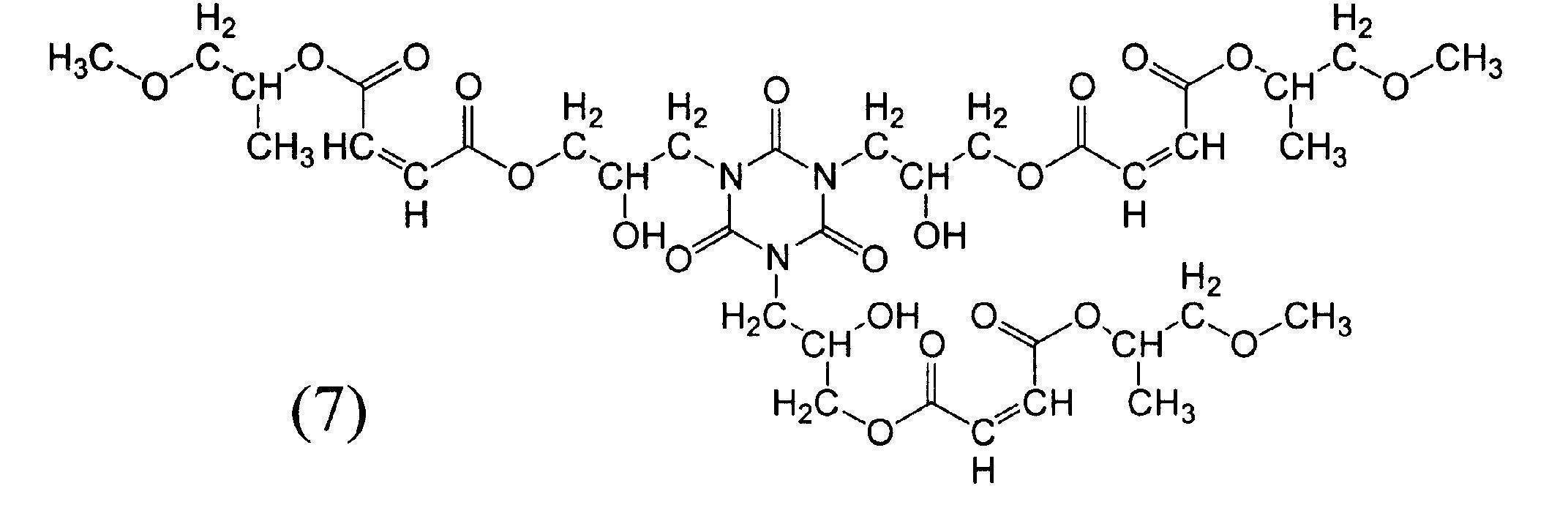

＜合成例３＞
　トリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）５．００ｇ、無水マレイン酸（東京化成工業（株））４．９１ｇ、ラジカル重合禁止剤としてヒドロキノン（東京化成工業（株））０．０７ｇ、及び触媒として第４級ホスホニウム塩であるトリフェニルモノエチルホスホニウムブロミド０．４７ｇをプロピレングリコールモノメチルエーテル２４．３８ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で４時間撹拌した。プロピレングリコールモノメチルエーテル２７．１８ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１２２４であった。この反応生成物は、下記式（７）で表される構造を有する。
Figure JPOXMLDOC01-appb-C000009
＜合成例４＞
　トリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）２．５０ｇ、テトラクロロフタル酸無水物（東京化成工業（株））７．１６ｇ、及び触媒として第４級ホスホニウム塩であるトリフェニルモノエチルホスホニウムブロミド０．２３ｇをプロピレングリコールモノメチルエーテル２３．０９ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で４時間撹拌した。プロピレングリコールモノメチルエーテル１６．４９ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１４１５であった。この反応生成物は、下記式（８）で表される構造を有する。
Figure JPOXMLDOC01-appb-C000010
＜合成例５＞
　トリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）５．７９ｇ、及び（＋）－ジアセチル－L－酒石酸無水物（東京化成工業（株））４．２１ｇをプロピレングリコールモノメチルエーテル９．６６７ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で３時間撹拌した。本合成例では、反応性が高いため触媒を用いない。プロピレングリコールモノメチルエーテル３０ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１１９７であった。この反応生成物は、下記式（９）で表される構造を有する。
Figure JPOXMLDOC01-appb-C000011

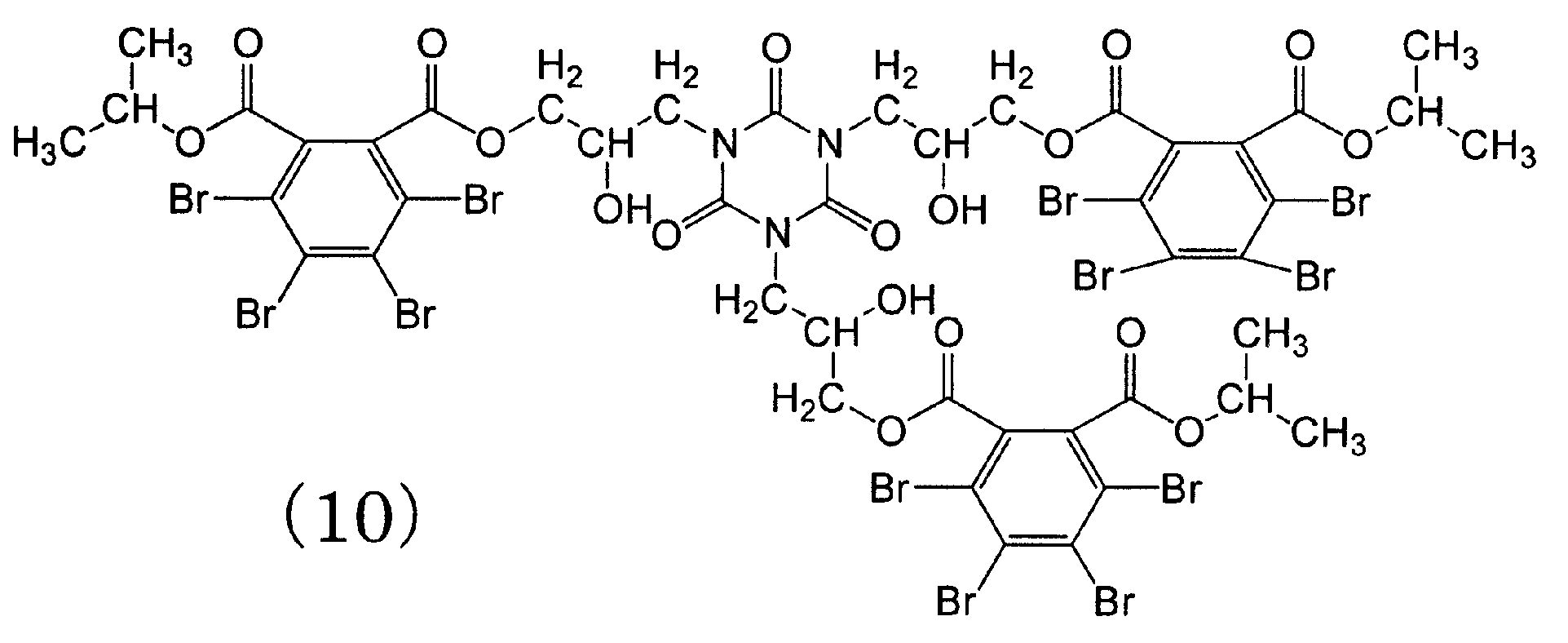

＜合成例６＞
テトラブロモフタル酸無水物（東京化成工業（株））６．２０ｇ、及び触媒として第４級アンモニウム塩であるベンジルトリエチルアンモニウムクロリド０．１１ｇをイソプロパノール７．８９ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で４時間撹拌した。この溶液をからエバポレーターにて残留するイソプロパノールを除去し、得られた物質及びトリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）１．７９ｇをプロピレングリコールモノメチルエーテル７．８９ｇに溶解させた後、再び１２０℃に加温し、窒素雰囲気下で２４時間撹拌した。プロピレングリコールモノメチルエーテル２４．００ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は９２０であった。この反応生成物は、下記式（１０）で表される構造を有する。
Figure JPOXMLDOC01-appb-C000012

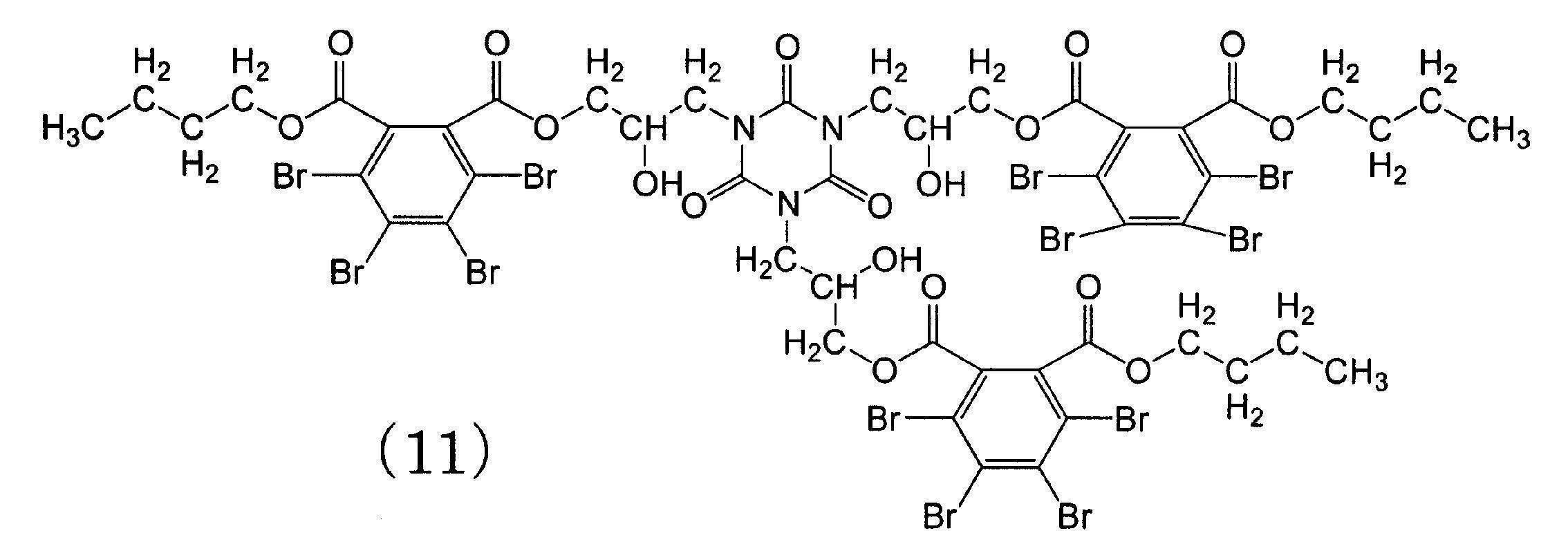

＜合成例７＞
　テトラブロモフタル酸無水物（東京化成工業（株））６．２０ｇ、及び触媒として第４級アンモニウム塩であるベンジルトリエチルアンモニウムクロリド０．１１ｇを１－ブタノール７．８９ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で４時間撹拌した。この溶液からエバポレーターにて残留する１－ブタノールを除去し、得られた物質及びトリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）１．７９ｇをプロピレングリコールモノメチルエーテル７．８９ｇに溶解させた後、再び１２０℃に加温し、窒素雰囲気下で２４時間撹拌した。プロピレングリコールモノメチルエーテル２４．００ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１２２３であった。この反応生成物は、下記式（１１）で表される構造を有する。
Figure JPOXMLDOC01-appb-C000013
＜合成例８＞
テトラブロモフタル酸無水物（東京化成工業（株））６．２０ｇ、及び触媒としてベンジルトリエチルアンモニウムクロリド０．１１ｇをエチレングリコールモノメチルエーテル７．８９ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で４時間撹拌した。この溶液からエバポレーターにて残留するエチレングリコールモノメチルエーテルを除去し、得られた物質及びトリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）１．７９ｇをプロピレングリコールモノメチルエーテル７．８９ｇに溶解させた後、再び１２０℃に加温し、窒素雰囲気下で２４時間撹拌した。プロピレングリコールモノメチルエーテル２４．００ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１４４９であった。この反応生成物は、下記式（１２）で表される構造を有する。
Figure JPOXMLDOC01-appb-C000014

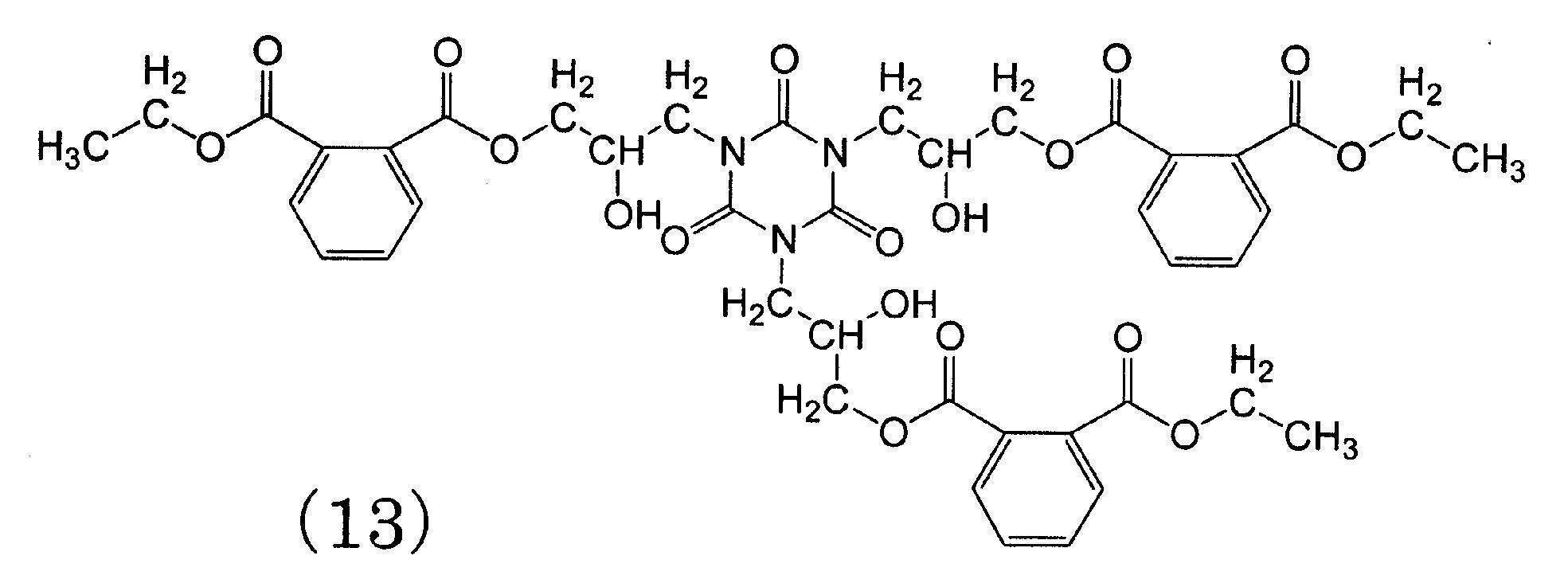

＜合成例９＞
　フタル酸無水物（東京化成工業（株））７．４２ｇ、及び触媒として第４級ホスホニウム塩であるトリフェニルモノエチルホスホニウムブロミド０．４７ｇをエタノール１２．８９ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で４時間撹拌した。この溶液からエバポレーターにて残留するエタノールを除去し、トリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）５．００ｇ、プロピレングリコールモノメチルエーテル１２．８９ｇに溶解させた後、再び１２０℃に加温し、窒素雰囲気下で２４時間撹拌した。プロピレングリコールモノメチルエーテル３８．６６ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は８７０であった。この反応生成物は、下記式（１３）で表される構造を有する。本合成例で用いた酸無水物は、置換基を有さない。
Figure JPOXMLDOC01-appb-C000015
＜合成例１０＞
トリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）５．００ｇ、フタル酸無水物（東京化成工業（株））７．４２ｇ、及び触媒として第４級ホスホニウム塩であるトリフェニルモノエチルホスホニウムブロミド０．４７ｇをプロピレングリコールモノメチルエーテル１２．８９ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で２４時間撹拌した。プロピレングリコールモノメチルエーテル３８．６６ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は１２６０であった。この反応生成物は、下記式（１４）で表される構造を有する。本合成例で用いた酸無水物は、合成例９と同じである。
Figure JPOXMLDOC01-appb-C000016

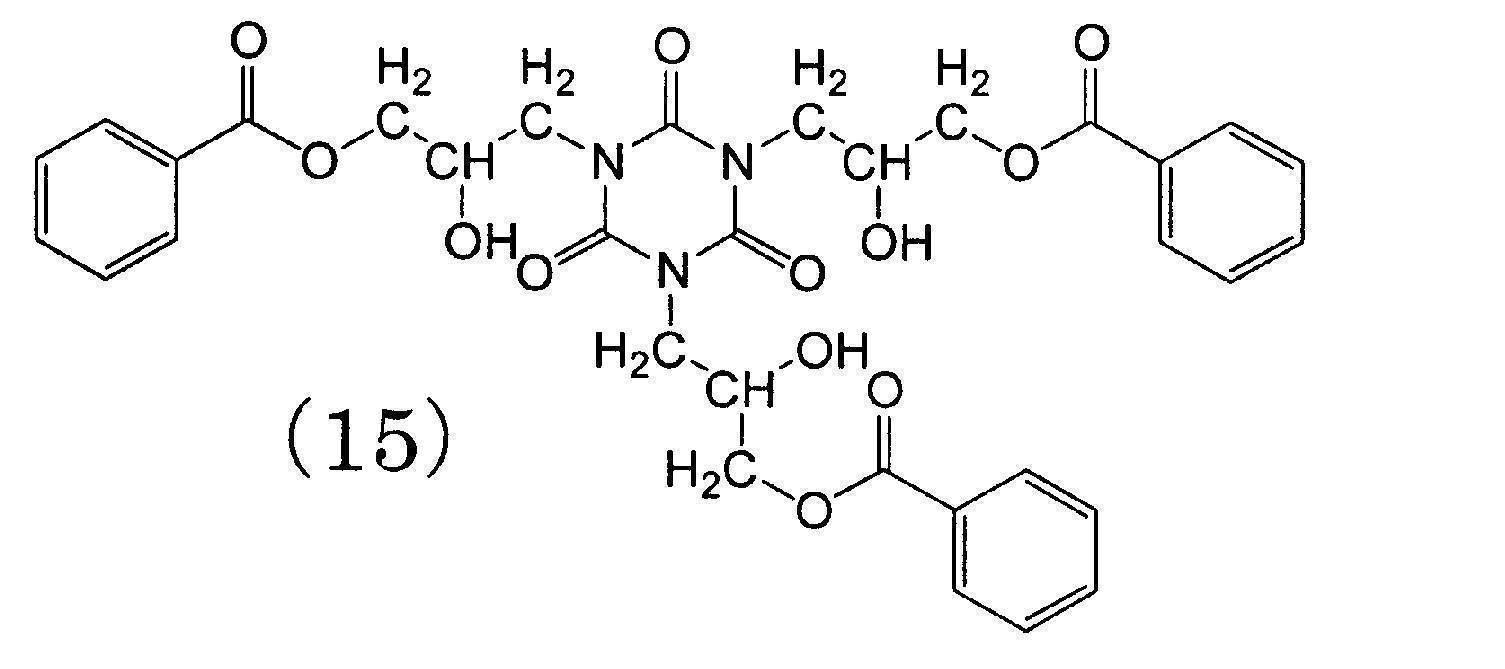

＜合成例１１＞
トリス－（２，３－エポキシプロピル）－イソシアヌレート（日産化学工業（株）製、商品名：ＴＥＰＩＣ〔登録商標〕）５．００ｇ、安息香酸（東京化成工業（株））６．１２ｇ、及び触媒として第４級ホスホニウム塩であるトリフェニルモノエチルホスホニウムブロミド０．４７ｇをプロピレングリコールモノメチルエーテル１１．５８ｇに溶解させた後、１２０℃に加温し、窒素雰囲気下で２４時間撹拌した。プロピレングリコールモノメチルエーテル１６．３４ｇにて希釈したワニス溶液のＧＰＣ分析を行ったところ、標準ポリスチレン換算にて重量平均分子量は６１６であった。この反応生成物は、下記式（１５）で表される構造を有する。
Figure JPOXMLDOC01-appb-C000017
〔実施例１〕
　合成例１で得られた反応生成物０．９２７ｇを含む溶液４．２３５１ｇに、プロピレングリコールモノメチルエーテル２２．６１２ｇ、プロピレングリコールモノメチルエーテルアセテート２．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３２ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔実施例２〕
　合成例２で得られた反応生成物０．９２７ｇを含む溶液５．３３２ｇに、プロピレングリコールモノメチルエーテル２１．５１５ｇ、プロピレングリコールモノメチルエーテルアセテート２．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３２ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔実施例３〕
　合成例３で得られた反応生成物０．９２７ｇを含む溶液４．５９６ｇに、プロピレングリコールモノメチルエーテル２２．２５０ｇ、プロピレングリコールモノメチルエーテルアセテート２．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３２ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔実施例４〕
　合成例４で得られた反応生成物０．９２７ｇを含む溶液５．００４ｇに、プロピレングリコールモノメチルエーテル２１．８４３ｇ、プロピレングリコールモノメチルエーテルアセテート２．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３２ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔実施例５〕
　合成例５で得られた反応生成物０．９３８ｇを含む溶液５．３４８０ｇに、プロピレングリコールモノメチルエーテル１２．５０９５ｇ、プロピレングリコールモノメチルエーテルアセテート１．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３４４ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔実施例６〕
　合成例６で得られた反応生成物０．９２７ｇを含む溶液５．４７９８ｇに、プロピレングリコールモノメチルエーテル２１．３６６８ｇ、プロピレングリコールモノメチルエーテルアセテート２．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３１７ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔実施例７〕
　合成例７で得られた反応生成物０．９２７ｇを含む溶液５．５３５５ｇに、プロピレングリコールモノメチルエーテル２１．３１１２ｇ、プロピレングリコールモノメチルエーテルアセテート２．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３１７ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔実施例８〕
　合成例８で得られた反応生成物０．９２７ｇを含む溶液５．１８８４ｇに、プロピレングリコールモノメチルエーテル２１．６５８３ｇ、プロピレングリコールモノメチルエーテルアセテート２．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３１７ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔参考例１〕
　合成例９で得られた反応生成物０．９２７ｇを含む溶液５．００１ｇに、プロピレングリコールモノメチルエーテル２１．８４６ｇ、プロピレングリコールモノメチルエーテルアセテート２．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３２ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔参考例２〕
　合成例１０で得られた反応生成物０．９２７ｇを含む溶液４．５６０ｇに、プロピレングリコールモノメチルエーテル２２．２８６ｇ、プロピレングリコールモノメチルエーテルアセテート２．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３２ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
〔比較例１〕
　合成例１１で得られた反応生成物０．９２７ｇを含む溶液６．４３５ｇに、プロピレングリコールモノメチルエーテル２０．４１２ｇ、プロピレングリコールモノメチルエーテルアセテート２．８８０ｇ、テトラメトキシメチルグリコールウリル（日本サイテックインダストリーズ（株）、商品名：ＰＯＷＤＥＲＬＩＮＫ〔登録商標〕１１７４）０．２３２ｇ、ｐ－フェノールスルホン酸（東京化成工業（株））０．０２３ｇ、及び界面活性剤（ＤＩＣ株式会社〔旧大日本インキ化学工業（株）〕、商品名：メガファックＲ－３０）０．０１９ｇを加え、溶液とした。その後、孔径０．１０μｍのポリエチレン製ミクロフィルターを用いてろ過して、レジスト下層膜形成組成物を調製した。
（光学パラメーターの試験）
　本明細書に記載の実施例１乃至８、参考例１及び２、並びに比較例１で調製されたレジスト下層膜形成組成物を、それぞれスピナーによりシリコンウエハー上に塗布した。ホットプレート上、２０５℃で１分間ベークし、レジスト下層膜（膜厚０．０６μｍ）を形成した。そして、これらのレジスト下層膜を分光エリプソメーター（Ｊ．Ａ．Ｗｏｏｌｌａｍ社製、ＶＵＶ－ＶＡＳＥ　ＶＵ－３０２）を用い、波長１９３ｎｍの光に対するｎ値（屈折率）及びｋ値（減衰係数又は吸光係数）を測定した。その結果を表１に示す。
（ドライエッチング速度の測定）
　本明細書に記載の実施例１乃至８、参考例１及び２、並びに比較例１で調製されたレジスト下層膜形成組成物を、それぞれスピナーによりシリコンウエハー上に塗布した。ホットプレート上、２０５℃で１分間ベークし、レジスト下層膜を形成した。そして、日本サイエンティフィック（株）製ＲＩＥシステムＥＳ４０１を用い、ドライエッチングガスとしてＣＦ4を使用する条件下でドライエッチング速度（単位時間当たりの膜厚の減少量）を測定した。
　フォトレジスト溶液（住友化学（株）製、商品名：ＰＡＲ７１０）を、スピナーによりシリコンウエハー上に塗布し、ホットプレート上、９０℃で１分間ベークし、フォトレジスト膜を形成した。そして日本サイエンティフィック（株）製、ＲＩＥシステムＥＳ４０１を用い、ドライエッチングガスとしてＣＦ4を使用した条件下で、ドライエッチング速度を測定した。
　本明細書に記載の実施例１乃至８、参考例１及び２、並びに比較例１で調製されたレジスト下層膜形成組成物から得られたレジスト下層膜のドライエッチング速度と、住友化学（株）製フォトレジスト溶液（ＰＡＲ７１０）から形成されたフォトレジスト膜のドライエッチング速度との比較を行った。表１に、前記フォトレジスト膜のドライエッチング速度を１．００としたときの、各実施例及び比較例のレジスト下層膜形成組成物から得られたレジスト下層膜のドライエッチング速度を、“選択比”として示す。
Figure JPOXMLDOC01-appb-T000018
　表１に示す結果は、実施例１乃至８の本発明のレジスト下層膜形成組成物から得られるレジスト下層膜は、波長１９３ｎｍの光に対して、十分なｎ値及びｋ値を示している。さらに、本発明のレジスト下層膜形成組成物から得られるレジスト下層膜は、従来使用されているフォトレジストに対して、著しく大きなドライエッチング速度の選択比を有していることが分かる。従ってレジスト下層膜のドライエッチングによる除去に伴う、フォトレジスト膜の膜厚の減少を抑制することができる。
　一方、比較例１で調製されたレジスト下層膜形成組成物から得られるレジスト下層膜は、本発明のレジスト下層膜形成組成物から得られるいずれのレジスト下層膜よりも、ｋ値が所望の値より大きく、シリコン基板からの反射光を低減するのが困難である。また、比較例１で調製されたレジスト下層膜形成組成物から得られるレジスト下層膜は、本発明のレジスト下層膜形成組成物から得られるいずれのレジスト下層膜よりも、ドライエッチング速度の選択比が小さい。
（フォトレジストパターン形状の評価）
　実施例２で調製されたレジスト下層膜形成組成物をスピナーにより、シリコンウエハー上にＳｉＯＮ膜（窒素含有酸化珪素膜）が０．０５μｍの厚さに蒸着された基板上に塗布した。それから、ホットプレート上で２０５℃１分間ベークし、膜厚２０～３０ｎｍのレジスト下層膜を形成した。このレジスト下層膜の上に、市販のフォトレジスト溶液（住友化学（株）製、商品名：ＰＡＲ８５５）をスピナーにより塗布し、ホットプレート上で１１５℃にて６０秒間ベークして、フォトレジスト膜（膜厚０．１２μｍ）を形成した。
　次いで、（株）ニコン製スキャナー、ＮＳＲＳ３０７Ｅ（波長１９３ｎｍ、ＮＡ：０．８５、σ：０．６５／０．９３（ＡＮＮＵＬＡＲ））を用い、現像後にフォトレジストのライン幅及びそのフォトレジストのライン間の幅がいずれも０．０８μｍであり、すなわち０．０８μｍＬ／Ｓ（デンスライン）であって、そのようなラインが９本形成されるように設定されたフォトマスクを通して、所定の露光量で露光を行った。その後、ホットプレート上、１０５℃で６０秒間露光後加熱（ＰＥＢ）をおこない、冷却後、工業規格の６０秒シングルパドル式工程にて、現像液として０．２６規定のテトラメチルアンモニウムヒドロキシド水溶液を用いて現像した。
　得られたフォトレジストパターンについて、基板すなわちシリコンウエハーと垂直方向の断面を、走査型電子顕微鏡（ＳＥＭ）で観察した。その結果、得られたフォトレジストパターンの断面形状は、図１（Ａ）に示すようなストレートの裾形状で、ほぼ矩形状であることが観察された。フォトレジスト溶液を他社（信越化学工業（株））製のものに変更し、得られたフォトレジストパターンについて、上記同様に断面形状をＳＥＭで観察した結果を図１（Ｂ）に示す。
（段差被覆性の評価）
　実施例２で調製されたレジスト下層膜形成組成物を、スピナーにより、段差基板上に回転数１５００ｒｐｍの条件で塗布した。使用した段差基板は、（株）アドバンテックから入手したもので、段差の高さは８０ｎｍ、Ｌ／Ｓ（ラインアンドスペース）は１００ｎｍ／３００ｎｍであり、酸化珪素膜が形成された基板である。その後、２０５℃で６０秒間ベークした試料の断面を、走査型電子顕微鏡（ＳＥＭ）で観察した。上記段差基板の断面のＳＥＭ像を図２（Ａ）に、当該段差基板を被覆してレジスト下層膜が形成された試料の断面のＳＥＭ像を図２（Ｂ）に示す。図２（Ｂ）より、実施例２で調製されたレジスト下層膜形成組成物は、基板の段差の埋め込み性に優れ、かつ、比較的良好な平坦性を有していることが観察された。

Claims (12)

  1. [規則91に基づく訂正 25.11.2009]　
    　下記式（１）：
    Figure JPOXMLDOC01-appb-C000001
    （式中、Ａ1乃至Ａ9はそれぞれ独立に、水素原子、メチル基又はエチル基を表し、各Ｒ1はそれぞれ独立に、臭素原子及び塩素原子から選択される少なくとも１種のハロゲン原子を有する芳香族構造、置換基を少なくとも１つ有してもよい脂環式構造又は置換基を少なくとも１つ有してもよい脂肪族構造を表し、各Ｒ2は炭素原子数１乃至３のアルコキシ基を置換基として有してもよい炭素原子数１乃至６の炭化水素基を表す。）で表される化合物、ヒドロキシ基を有する有機溶媒を主成分とする溶剤及び架橋剤を含むリソグラフィー用レジスト下層膜形成組成物。
  2. 　下記式（２）で表される少なくとも１種の酸無水物及び下記式（３）で表される化合物：
    Figure JPOXMLDOC01-appb-C000002
     （式中、Ａ1乃至Ａ9はそれぞれ独立に、水素原子、メチル基又はエチル基を表し、Ｒ1は、臭素原子及び塩素原子から選択される少なくとも１種のハロゲン原子を置換基として有する芳香族構造、置換基を少なくとも１つ有してもよい脂環式構造又は置換基を少なくとも１つ有してもよい脂肪族構造を表す。）
    を、下記式（４）：
    Figure JPOXMLDOC01-appb-C000003
     （式中、Ｒ2は、炭素原子数１乃至３のアルコキシ基を置換基として有してもよい炭素原子数１乃至６の炭化水素基を表す。）で表される少なくとも１種の化合物の存在下で反応させて得られる生成物、ヒドロキシ基を有する有機溶媒を主成分とする溶剤及び架橋剤を含むリソグラフィー用レジスト下層膜形成組成物。
  3. 　前記芳香族構造はベンゼン環を含む構造である、請求項１又は請求項２に記載のリソグラフィー用レジスト下層膜形成組成物。
  4. 　前記脂肪族構造はその２つの炭素原子間に二重結合又は単結合を含む構造である、請求項１又は請求項２に記載のリソグラフィー用レジスト下層膜形成組成物。
  5. 　前記脂環式構造及び前記脂肪族構造が有してもよい置換基は、少なくとも１種のハロゲン原子である請求項１乃至請求項４のいずれか一項に記載のリソグラフィー用レジスト下層膜形成組成物。
  6. 　前記ハロゲン原子は臭素原子である請求項５に記載のリソグラフィー用レジスト下層膜形成組成物。
  7. 　前記脂環式構造及び前記脂肪族構造が有してもよい置換基はアセチルオキシ基である請求項１乃至請求項４のいずれか一項に記載のリソグラフィー用レジスト下層膜形成組成物。
  8. 　前記炭化水素基は炭素原子数１乃至４のアルキル基である請求項１又は請求項２に記載のリソグラフィー用レジスト下層膜形成組成物。
  9. 　前記架橋剤はメチロール基又はアルコキシメチル基と結合する窒素原子を、１分子内に２乃至４個有する化合物である請求項１乃至請求項８のいずれか一項に記載のリソグラフィー用レジスト下層膜形成組成物。
  10. 　スルホン酸化合物及び／又は界面活性剤をさらに含む請求項１乃至請求項９のいずれか一項に記載のリソグラフィー用レジスト下層膜形成組成物。
  11. 　半導体基板上又はその上方に形成された第１のパターン上に、請求項１乃至請求項１０のいずれか一項に記載のリソグラフィー用レジスト下層膜形成組成物を塗布して被覆する工程、前記レジスト下層膜形成組成物をベークしてレジスト下層膜を形成する工程、前記レジスト下層膜上にレジスト膜を形成し、次いで該レジスト膜に対し少なくとも露光及び現像をおこなうことにより第２のパターンを形成する工程、及び前記第２のパターンをマスクとして前記レジスト下層膜をエッチングすると共に前記第１のパターンを露呈させる工程を含むパターニング方法。
  12. 　前記第２のパターンは前記第１のパターンと重ならないように形成される、請求項１１に記載のパターニング方法。
PCT/JP2009/069197 2008-11-12 2009-11-11 レジスト下層膜形成組成物及びそれを用いたパターニング方法 Ceased WO2010055852A1 (ja)

Priority Applications (1)

Application Number Priority Date Filing Date Title
JP2010537786A JP5282917B2 (ja) 2008-11-12 2009-11-11 レジスト下層膜形成組成物及びそれを用いたパターニング方法

Applications Claiming Priority (2)

Application Number Priority Date Filing Date Title
JP2008289665 2008-11-12
JP2008-289665 2008-11-12

Publications (1)

Publication Number Publication Date
WO2010055852A1 true WO2010055852A1 (ja) 2010-05-20

Family

ID=42169986

Family Applications (1)

Application Number Title Priority Date Filing Date
PCT/JP2009/069197 Ceased WO2010055852A1 (ja) 2008-11-12 2009-11-11 レジスト下層膜形成組成物及びそれを用いたパターニング方法

Country Status (3)

Country Link
JP (1) JP5282917B2 (ja)
TW (1) TWI467339B (ja)
WO (1) WO2010055852A1 (ja)

Cited By (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2012515369A (ja) * 2009-01-16 2012-07-05 フジフィルム・エレクトロニック・マテリアルズ・ユーエスエイ・インコーポレイテッド 半導体基板コーティングのための非ポリマーバインダー
KR20170067356A (ko) 2015-12-08 2017-06-16 제이에스알 가부시끼가이샤 막 형성용 조성물, 막, 패턴이 형성된 기판의 제조 방법 및 화합물
WO2017187969A1 (ja) * 2016-04-28 2017-11-02 日産化学工業株式会社 レジスト下層膜形成組成物
US9823566B2 (en) 2013-02-21 2017-11-21 Cheil Industries, Inc. Monomer, hardmask composition comprising monomer, and pattern forming method using hardmask composition
US10053539B2 (en) 2015-12-01 2018-08-21 Jsr Corporation Composition for film formation, film, production method of patterned substrate, and compound
CN109843965A (zh) * 2016-10-18 2019-06-04 日产化学株式会社 印刷配线板形成用环氧树脂组合物
JP2022518411A (ja) * 2019-01-18 2022-03-15 アプライド マテリアルズ インコーポレイテッド 電界誘導フォトレジストパターン形成工程のためのフィルム構造
WO2022059504A1 (ja) * 2020-09-16 2022-03-24 日産化学株式会社 段差基板被覆組成物

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR101432605B1 (ko) * 2010-12-16 2014-08-21 제일모직주식회사 하드마스크 조성물, 이를 사용한 패턴 형성 방법 및 상기 패턴을 포함하는 반도체 집적회로 디바이스
JPWO2022075339A1 (ja) * 2020-10-07 2022-04-14

Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2005111724A1 (ja) * 2004-05-14 2005-11-24 Nissan Chemical Industries, Ltd. ビニルエーテル化合物を含む反射防止膜形成組成物
JP2006502448A (ja) * 2002-10-08 2006-01-19 ブルーワー サイエンス アイ エヌ シー． 多数のエポキシ残基を有しており中心部が小さい分子から得られるフォトレジスト底面の反射防止膜
JP2008089711A (ja) * 2006-09-29 2008-04-17 Tokyo Ohka Kogyo Co Ltd パターン形成方法

Patent Citations (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2006502448A (ja) * 2002-10-08 2006-01-19 ブルーワー サイエンス アイ エヌ シー． 多数のエポキシ残基を有しており中心部が小さい分子から得られるフォトレジスト底面の反射防止膜
WO2005111724A1 (ja) * 2004-05-14 2005-11-24 Nissan Chemical Industries, Ltd. ビニルエーテル化合物を含む反射防止膜形成組成物
JP2008089711A (ja) * 2006-09-29 2008-04-17 Tokyo Ohka Kogyo Co Ltd パターン形成方法

Cited By (17)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2015207007A (ja) * 2009-01-16 2015-11-19 フジフィルム・エレクトロニック・マテリアルズ・ユーエスエイ・インコーポレイテッドＦｕｊｉＦｉｌｍ Ｅｌｅｃｔｒｏｎｉｃ Ｍａｔｅｒｉａｌｓ ＵＳＡ， Ｉｎｃ． 半導体基板コーティングのための非ポリマーバインダー
JP2012515369A (ja) * 2009-01-16 2012-07-05 フジフィルム・エレクトロニック・マテリアルズ・ユーエスエイ・インコーポレイテッド 半導体基板コーティングのための非ポリマーバインダー
US9823566B2 (en) 2013-02-21 2017-11-21 Cheil Industries, Inc. Monomer, hardmask composition comprising monomer, and pattern forming method using hardmask composition
US10053539B2 (en) 2015-12-01 2018-08-21 Jsr Corporation Composition for film formation, film, production method of patterned substrate, and compound
KR20170067356A (ko) 2015-12-08 2017-06-16 제이에스알 가부시끼가이샤 막 형성용 조성물, 막, 패턴이 형성된 기판의 제조 방법 및 화합물
US10684546B2 (en) 2016-04-28 2020-06-16 Nissan Chemical Corporation Composition for forming resist underlayer film
JPWO2017187969A1 (ja) * 2016-04-28 2019-02-28 日産化学株式会社 レジスト下層膜形成組成物
WO2017187969A1 (ja) * 2016-04-28 2017-11-02 日産化学工業株式会社 レジスト下層膜形成組成物
JP7011226B2 (ja) 2016-04-28 2022-01-26 日産化学株式会社 レジスト下層膜形成組成物
CN109843965A (zh) * 2016-10-18 2019-06-04 日产化学株式会社 印刷配线板形成用环氧树脂组合物
CN109843965B (zh) * 2016-10-18 2021-07-27 日产化学株式会社 印刷配线板形成用环氧树脂组合物
JP2022518411A (ja) * 2019-01-18 2022-03-15 アプライド マテリアルズ インコーポレイテッド 電界誘導フォトレジストパターン形成工程のためのフィルム構造
US11650506B2 (en) 2019-01-18 2023-05-16 Applied Materials Inc. Film structure for electric field guided photoresist patterning process
TWI814921B (zh) * 2019-01-18 2023-09-11 美商應用材料股份有限公司 用於電場引導的光阻劑圖案化製程的膜結構
TWI830683B (zh) * 2019-01-18 2024-01-21 美商應用材料股份有限公司 用於電場引導的光阻劑圖案化製程的膜結構
US11880137B2 (en) 2019-01-18 2024-01-23 Applied Materials, Inc. Film structure for electric field guided photoresist patterning process
WO2022059504A1 (ja) * 2020-09-16 2022-03-24 日産化学株式会社 段差基板被覆組成物

Also Published As

Publication number Publication date
TWI467339B (zh) 2015-01-01
TW201019049A (en) 2010-05-16
JP5282917B2 (ja) 2013-09-04
JPWO2010055852A1 (ja) 2012-04-12

Similar Documents

Publication Publication Date Title
JP5282917B2 (ja) レジスト下層膜形成組成物及びそれを用いたパターニング方法
JP5382390B2 (ja) 硫黄原子を含有するレジスト下層膜形成用組成物及びレジストパターンの形成方法
US8361695B2 (en) Resist underlayer film forming composition and method for forming resist pattern
JP5099381B2 (ja) レジスト下層膜形成組成物及びそれを用いた半導体装置の製造方法並びにレジスト下層膜形成組成物用添加剤
TWI435179B (zh) 光阻底層膜形成組成物及使用其之光阻圖型的形成方法
WO2006132088A1 (ja) ナフタレン樹脂誘導体を含有するリソグラフィー用塗布型下層膜形成組成物
KR102643360B1 (ko) 레지스트 하층막 형성 조성물
JP6669999B2 (ja) レジスト下層膜形成組成物及びそれを用いたレジストパターンの形成方法
WO2017187969A1 (ja) レジスト下層膜形成組成物
JP6414631B2 (ja) カチオン重合性レジスト下層膜形成組成物
JP5333737B2 (ja) レジスト下層膜形成組成物及びそれを用いたレジストパターンの形成方法
KR102749491B1 (ko) 레지스트 하층막 형성용 조성물 및 레지스트 패턴의 형성방법
JP7416062B2 (ja) レジスト下層膜形成組成物
JP2010078823A (ja) レジスト下層膜形成組成物及びそれを用いたレジストパターンの形成方法
JP2026036694A (ja) 金属含有膜形成用化合物、金属含有膜形成用組成物、及びパターン形成方法

Legal Events

Date Code Title Description
121 Ep: the epo has been informed by wipo that ep was designated in this application

Ref document number: 09826099

Country of ref document: EP

Kind code of ref document: A1

ENP Entry into the national phase

Ref document number: 2010537786

Country of ref document: JP

Kind code of ref document: A

NENP Non-entry into the national phase

Ref country code: DE

122 Ep: pct application non-entry in european phase

Ref document number: 09826099

Country of ref document: EP

Kind code of ref document: A1
