Description

г о о 3 1 1 о 1 5 n

М.Кл. Е04С 3/29

КОМБИНИРОВАННАЯ БАЛКА

Полезная модель относится к строительству и может быть использована в строительных конструкциях зданий и сооружений.

Известна клееная деревянная балка 1, включающая верхний и нижний нояса в виде пакетов клееной древесины, стенку в виде вкладышей и связи в местах размещения последних, установленные на клею в глухие отверстия. Вкладыши вьшолнены из пакета клееной древесины и расположены с заданньм переменным щагом, а связи расположены попарно по одному у каждой торцовой грани вкладышей. По одному из вариантов вкладьш1и размещены под прямым углом к поясам, а связи установлены во взаимно пересекаюпщхся направлениях под углом 40 - 45° к продольной оси балки. По другому варианту вкладыши вьшо.гшены в виде параллелограммов с острьм углом 40 - 45° к направлению слоев, а направление наклона граней вкладышей совпадает с направлением эпюры моментов, при этом связи установлены параллельно граням вкладьшхей.

Из известных деревянных профильных балок наиболее близкой по технической сущности к предлагаемому техническому решению является известная металлодеревянная (комбинированная) балка 2, содержащая металлический сердечник в виде двутаврового профиля, заключенного в деревянные обкладки, стянутые крепежными деталями, при этом металлический сердечник двутаврового профиля выполнен из жестко соединенных друг с другом швеллеров, один из которых образует стенку, а два других полки профиля, при этом деревянные обкладки образованы вертикальными стенками, имеющими форму швеллера с отогнутыми концами полок и вутами в местах сочленения стенки и полок, и наружными постелями Т-образного сечения, соединенными между собой термосклейкой по швам, расположенным под углом от О до 60 градусов к горизонту, причем между полками профиля и обращенными к ним плоскостями наружных деревянных постелей образованы зазоры, заполненные компенсаторами.

Технический результат, заключающийся в устранении отмеченных недостатков известных технических решений, достигается в предлагаемой комбинированной балке, выполненной в виде двутавра, состоящего из деревянных полок и срединной металлической вставки, связанных между собой крепежными элементами, тем, что она содержит элементы усиления, выполненные в виде металлических полос, и крепежные металлические пластины, при этом на деревянных полках с внутренней стороны выполнены продольные пазы, срединная металлическая вставка выполнена из полосы с щириной, равной щирине пазов деревянных полок, и многократно изогнута в противоположных направлениях с образованием в продольном сечении зигзагообразной ломаной линии с повторяющимися секциями постоянной амплитуды и регулярным шагом их расположения по длине балки, упомянутая вставка закреплена в продольных пазах деревянных полок, крепежные металлические пластины установлены в отдельных секциях срединной металлической вставки и жестко закреплены на деревянных полках с их внутренней стороны посредством крепежных элементов, в средней части каждой крепежной металлической пластины выполнено резьбовое отверстие, в котором завернут крепежный нажимной болт, торец которого плотно прижат к опорной поверхности соответствующей секции срединной металлической вставки, причем элементы усиления расположены между деревянными полками вдоль балки под углом к деревянным полкам и жестко закреплены на срединной металлической вставке.

Технический результат достигается также двумя вариантами выполнения срединной металлической вставки:

а) в форме меандра с прямоугольными секциями и б) в форме меандра с трапециевидными секциями.

Кроме того, технический результат достигается двумя вариантами крепления крепежных металлических пластин на деревянных полках балки:

а) посредством сварки и б) посредством пайки.

Такое техническое решение позволяет получить комбинированную балку с высокими прочностными характеристиками.

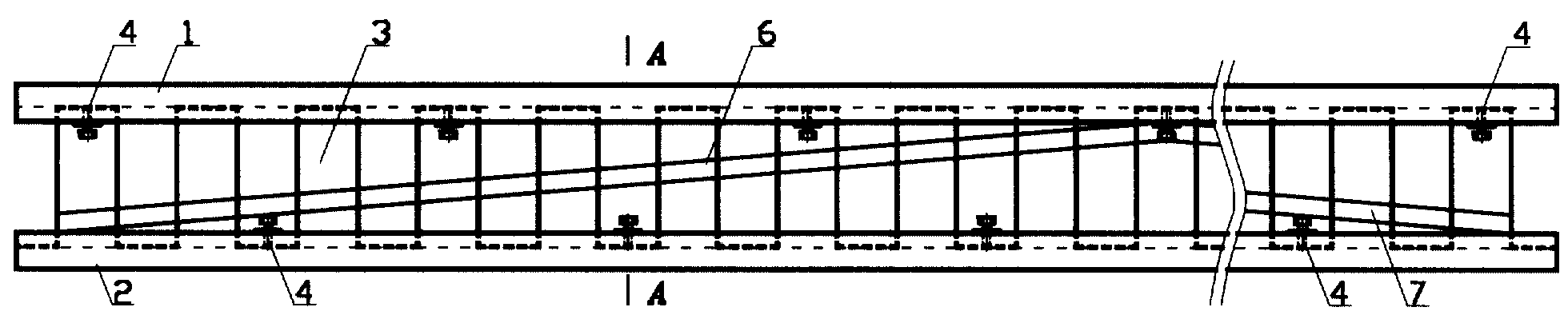

-на фигЛ показан фронтальный вид на балку;

-на фиг.2 нзображен вид на балку сверху;

-на фиг.З ноказана металлическая вставка, расположенная между верхней и нижней нолками балки;

-на фиг.4 представлено поперечное сечение балки.

Предлагаемая комбинированная балка (фиг. 1 - фиг. 4) выполнена в виде двутаврового профиля, состоящего из деревянных полок 1 и 2 и срединной металлической вставки 3, связанных между собой крепежными элементами 4. На деревянных полках 1 и 2 с внутренней стороны выполнены продольные пазы 5.

Балка содержит также элементы усиления 6 и 7, выполненные в виде металлических полос, и крепежные металлические пластины 8.

Срединная металлическая вставка 3 выполнена из полосы с шириной, равной ширине пазов 5 деревянных полок, и многократно изогнута в противоположных направлениях с образованием в продольном сечении зигзагообразной ломаной линии с повторяюп имися секциями постоянной амплитуды и регулярным шагом их расположения по длине балки. Упомянутая вставка 3 закреплена в продольных пазах 5 деревянных полок 1 и 2, крепежные металлические пластины 8 установлены в отдельных секциях срединной металлической вставки 3 и жестко закреплены на деревянных полках с их внутренней стороны.

В средней части каждой крепежной металлической пластины 8 выполнено резьбовое отверстие, в котором завернут крепежный нажимной болт 9.

Крепежные металлические пластины 8 закреплены на деревянных полках 1 и 2 посредством шурупов 10, ввернутых в деревянные полки.

Торец крепежного нажимного болта 9 плотно прижат к опорной поверхности 11 соответствуюш:ей секции срединной металлической вставки 3.

Элементы 6 и 7 усиления расположены между деревянньми полками 1 и 2 вдоль балки под углом к деревянным полкам и жестко закреплены на срединной металлической вставке 3.

Предлагаемая комбинированная балка изготавливается и используется следующим образом.

При изготовлении балки в деревянных полках 1 и 2 заданных габаритов фрезеруются продольные пазы 5 необходимой ширины и глубины.

Для срединной металлической вставки 3 заготавливается стальная полоса, длина которой заранее рассчитывается, а ширина равна ширине пазов 5. Затем полоса многократно изгибается в противоположных направлениях на специальном приспособлении с образованием в продольном сечении зигзагообразной ломаной линии с повторяющимися прямоугольными или трапециевидными секциями (на чертежах не показано) постоянной амплитуды и регулярным шагом их расположения по длине балки.

После этого вставка 3 закрепляется в пазах 5, а в отдельные ее секции вставляются крепежные металлические пластины 8 и закрепляются на полках 1 и 2 посредством шурупов 10.

В резьбовые отверстия пластин 8 вставляются болты 9 и закручиваются до упора в опорную поверхность И вставки 3.

Затем к вставке 3 сбоку привариваются или припаиваются элементы усиления полосы 6 и 7, предназначенные для повышения жесткости конструкции балки.

В собранном (готовом) виде балка используется в строительных конструкциях и сооружениях по своему прямому назначению как строительная несущая деталь или для других целей, например, при изготовлении опалубки и т.п.

Достоинством предлагаемой балки является простота ее изготовления, использование недорогих материалов и элементов, а также высокие конструкционные и строительные характеристики.

Процесс изготовления предлагаемых конструктивных изделий реализуется как на отечественном, так и импортном оборудовании с использованием стандартного и нестандартного инструмента.

Источники информации:

Claims (6)

1. Комбинированная балка, выполненная в виде двутавра, состоящего из деревянных полок и срединной металлической вставки, связанных между собой крепежными элементами, отличающаяся тем, что она содержит элементы усиления, выполненные в виде металлических полос, и крепежные металлические пластины, при этом на деревянных полках с внутренней стороны выполнены продольные пазы, срединная металлическая вставка выполнена из полосы с шириной, равной ширине пазов деревянных полок, и многократно изогнута в противоположных направлениях с образованием в продольном сечении зигзагообразной ломаной линии с повторяющимися секциями постоянной амплитуды и регулярным шагом их расположения по длине балки, упомянутая вставка закреплена в продольных пазах деревянных полок, крепежные металлические пластины установлены в отдельных секциях срединной металлической вставки и жестко закреплены на деревянных полках с их внутренней стороны посредством крепежных элементов, в средней части каждой крепежной металлической пластины выполнено резьбовое отверстие, в котором завернут крепежный нажимной болт, торец которого плотно прижат к опорной поверхности соответствующей секции срединной металлической вставки, причем элементы усиления расположены между деревянными полками вдоль балки под углом к деревянным полкам и жестко закреплены на срединной металлической вставке.

2. Комбинированная балка по п.1, отличающаяся тем, что срединная металлическая вставка изогнута в форме меандра с прямоугольными секциями.

3. Комбинированная балка по п.1, отличающаяся тем, что срединная металлическая вставка изогнута в форме меандра с трапециевидными секциями.

4. Комбинированная балка по п.1, отличающаяся тем, что крепежные металлические пластины закреплены на деревянных полках посредством шурупов, ввернутых в деревянные полки.

5. Комбинированная балка по п.1, отличающаяся тем, что элементы усиления закреплены на срединной металлической вставке посредством сварки.

6. Комбинированная балка по п.1, отличающаяся тем, что элементы усиления закреплены на срединной металлической вставке посредством пайки.
