Description
Узел к пгаейной машине для герметизации швов в изделиях из водонепроницаемых материалов.
Изобретение относится к швейной отрасли легкой промышленности, а именно к изготовлению водозапситной одежды, а также изделий специального назначения: палаток, чехлов, спальных мешков.
Известно устройство к швейной машине для изготовления герметичных швов, содержаш,ее направитель материала с дозируюш;ей трубкой, соединенной трубопроводом с насосом для подачи клея, и прессуюпщй орган. 1 Недостатком является сложная конструкция устройства, необходимость использования клея в жидкой фазе, что вызывает технологические сложности и не обеспечивает нормальных условий труда. При использовании этого устройства возможно вытекание клея на поверхность шва, загрязнение рабочих органов оборудования, рук работницы.
Известно устройство для герметизации швов одновременно со стачиванием, обеспечивающее заполнение каждого отверстия от прокола материала иглой гидрофобизатором 2. Устройство содержит дозирующую трубку с соплом, закрепленным неподвижно на торцевой поверхности зубчатой рейки механизма перемещения материала, по которому поступает гидрофобизатор на линию строчки под определенным давлением. Соосно нижнему имеется верхнее сопло, обеспечивающее отсос излишков гидрофобизатора через шов. Недостатками этого устройства являются необходимость использования
2003104196
Illllllllllllllllliillllllllilll
2003101196
МПК Д 05 в 1/26
гидрофобизатора в жидкой фазе, что вызывает технологические сложности, связанные с подготовкой устройства к работе. При использовании этого устройства возможно вытекание герметика на поверхность шва, загрязнение рабочих органов оборудования, рук работниць. При использовании этого устройства не обеспечивается полная герметичность швов, так как вода проникает через воздушную прослойку между соединяемыми слоями. Применение устройства целесообразно на возд опроницаемых материалах с водоупорной отделкой, так как в этом случае обеспечивается водоупорность швов, соответствуюп ;ая водоупорности основного материала. Поэтому это устройство не обеспечивает герметизацию мест ниточных соединений в изделиях из материалов с полимерными покрытиями.
За прототип взято устройство для стачивания двух плоских полотен с наклеиванием сверху герметизирующей полосы. 3 Устройство содержит направитель герметизирующей ленты, посредством которого лента ориентируется на поверхности ниточного соединения, емкость для химической активации клеевой поверхности герметизирующей ленты или приспособление для перевода термопластичного слоя герметизирующей ленты в вязкотекучее состояние посредством горячего воздуха. Непосредственно за щвейной иглой находится прессующий орган, посредством которого формируется адгезионный контакт между герметизирующей лентой и поверхностью щва. Устройство имеет дополнительные прикатывающие ролики для облегчения продвижения материалов. Недостатками этого устройства являются ориентирование
герметизирующей ленты на поверхности шва, что допускает возможность ее отслаиванрм в процессе эксплуатации, искажает внешний вид изделий при расположении герметизируюш;ей ленты на лицевой стороне ниточного соединения. А также необходимость активации поверхности герметизирующей ленты, что требует дополнительных энергозатрат (при термической активации) шш использования клеев, содержащих токсичные органические вещества.
Техническим результатом полезной модели является повыщение надежности соединения за счет внутришовной герметизации.
Указанный технический результат достигается тем, что в узле к швейной машине для герметизации ниточных соединений, содержащем жестко закрепленный на платформе швейной машины рулон с герметизирующим материалом, направитель герметизирующего материала, прессующий орган, согласно полезной модели, рулон с герметизирующим материалом размещен на платформе, под рукавом швейной машины перед игольной пластиной на платформе расположен направитель, выполненный в виде длинномерной металлической Г-образной пластины, установленной по ходу движения герметизирующего материала с возможностью изменения его траектории перемещения на перпендикулярное, при этом на входе и выходе направителя имеются направляющие пазы, покрытые антиадгезионным материалом, на рукаве швейной мапшны установлено приспособление из двух прижимных роликов для удаления антиадгезионного носителя герметизирующей пленки в
процессе шитья, а прессующий орган установленный за прижимной лапкой, представляет собой прижимной ролик с возможностью регулирования усилия сжатия.

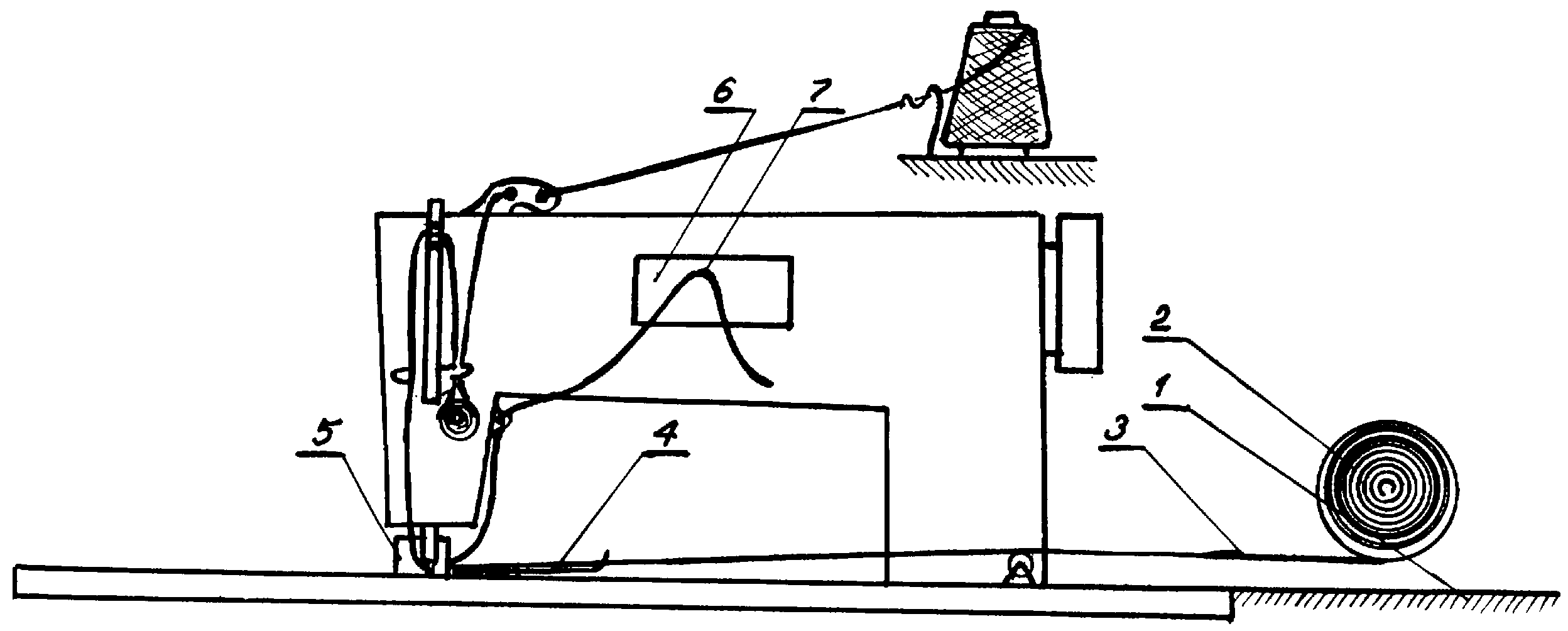

На фиг. 1 изображен общий вид узла швейной машины, на фиг. 2 - направитель герметизирующего материала, на фиг.З - приспособление для удаления антиадгезионного носителя с герметизирующей пленки, на фиг. 4 прессующий орган.
Узел содержит жестко закрепленный на платформе швейной машины (фигЛ) рулон 2 с герметизирующим материалом 3, представляющим собой аутогезионную двустороннюю пленку, нанесенную на антиадгезионный носитель, направитель 4 (фиг.2) герметизирующего материала, прессующий орган 5 (фиг.4) в виде прижимного ролика, приспособление 6 (фиг.З) для удаления антиадгезионного носителя 7. Направитель 4 герметизирующего материала 3 (фиг 2) представляет собой длинномерную металлическую Гобразн)ю пластину с входным направляющим пазом 8 и выходным направляюпщм пазом 9, расположенным под углом 45° к пазу 8. Направитель 4 устанавливается на платформе 1 за основание 10 с отверстием 11 для крепежных винтов. Основание 10 имеет направляющий паз 12 для съема антиадгезионного носителя 7 с герметизирующей пленки 3. Пазы 8,9,12 выполнены из антиадгезионного материала. Приспособление 6 для удаления антиадгезионного носителя с герметизирующей пленки (фиг. 1) состоит из (фиг. 3) корпуса 13, установленного на рукаъе шовейной машины в зоне устройства намотки
НИТКИ на шпулю. На вал механизма намотки шпули надевается и фиксируется приводной ролик 14. Его диаметр подбирают так, чтобы линейная скорость движения снимаемого носителя соответствовала линейной скорости соединения деталей на июейной машине. На корпусе 13 на основании 15, имеюпхем возможность совершать движение по дуге вокруг неподвижной оси 16 , устанавливается прижимной ролик 17. Усилие прижима роликов 14 и 17 регулируется растяжением пружины 18 винтом 19. Нрессуюпщй орган (фиг.4) в виде прижимного ролика 5 с возможностью регулирования усилия сжатия расположен за прижимной лапкой 20.
Узел работает следующим образом.
Рулон 2 герметизирующего материала закрепляется на платформе 1 швейной машины.(фиг.1) Конец герметизирующего материала 3, представляющего собой двусторонний аутогезионный материал, нанесенный на антиадгезионный носитель, заправ.п яется во входной направляющий паз 8 направителя 4 (фиг.2) таким образом, что аутогезионный материал находится сверху, а антиадгезионный носитель- снизу. Нротянув герметизирующий материал через направитель, он заправляется в выходной паз 9 направителя 4. Нри выходе из паза 9 герметизирующий материал перегибается и располагается таким образом, что аутогезионный материал находится снизу, а антиадгезионный носитель - сверху. Нри этом изменяется направление движения герметизирующего материала на перпендикулярное. Затем герметизирующий материал 3 отделяется вручную от антиадгезиошюго носителя 7 на расстояНИИ, необходимом для заправки антиадгезионного носителя 7 в направляющий паз 12 основания 10 налравителя 4 (фиг.2) и а тогезиош1ого материала между слоями основного материала. После этого опускаются игла и прижимная лапка 20 вместе с верхним прижимным роликом 5 (фиг4) и начинается процесс стачивания. Направитель герметизирующей пленки обеспечивает ее расположение между соединяемыми слоями материала таким образом, что ниточная строчка проходит через герметизирующую пленку вблизи от ее края. Снятие антиадгезионного носителя с герметизирующей пленки осуществляется вручную до тех пор, пока длины снятого антиадгезионного носителя не будет достаточно для заправки приспособления 6 (фиг.1)для удаления антиадгезионного носителя 7 с герметизирующей пленки 3. Заправку приспособления осуществляют следующим образом (фиг.З): антиадгезионный носитель подводят к зоне контакта роликов 14 и 17, отводят прижимной ролик 17 и проводят между ними носитель 7. Затем приводят в контакт ролики 14 и 17 При дальнейщем пштье взаимодействие двух роликов обеспечивает последовательный съем носителя непосредственно перед соединением деталей. Изготовление роликов лучще производить из антиадгезионного материала, а скорость подбирают так, чтобы носитель проходил между роликами 14 и 17 с натяжением и, соответственно с проскальзыванием, что обеспечит условия его съема. Корректировка скорости съема может производиться установкой ролика иного диаметра и, в незначительных пределах, длины стежка. После окончания шитья герметизирующая пленка отрезается вручную
ножницами без антиадгезионного носителя.
При иснолъзовании заявляемого узла для герметизации на швейной машине нроисходит образоваьше ниточно-клеевого герметичного соединения с внутренним расположением герметизирующего материала нод действием давления в течение времени образования ниточного соединения без необходимости температурного воздействия или химического активирования поверхности герметизирз ющего материала. Для получе1шя клеевого герметичного соединения необходимо создать усилие сжатия прессующего органа 1015П.
Источники информации, принятые во внимание.
1.Авторское свидетельство JVfe 531902, МПКВОЗВ1/26,1976г
2.Свидетельство РФ на полезную модель № 9847, D05B1/26,1999г
3.Патент ФРГ № 3621743 А1, D05B1/26,1988г.
,
1
Claims (1)
- Узел к швейной машине для герметизации мест ниточных соединений, содержащий жестко закрепленный на платформе швейной машины рулон с герметизирующим материалом, направитель герметизирующего материала, прессующий орган, отличающийся тем, что рулон с герметизирующим материалом размещен на платформе, под рукавом швейной машины перед игольной пластиной на платформе расположен направитель, выполненный в виде длинномерной металлической Г-образной пластины, установленной по ходу движения герметизирующего материала с возможностью изменения его траектории перемещения на перпендикулярное, при этом на входе и выходе направителя имеются направляющие пазы, покрытые антиадгезионным материалом, на рукаве швейной машины установлено приспособление для удаления антиадгезионного носителя герметизирующей пленки в процессе шитья, выполненное в виде двух прижимных роликов, а прессующий орган, установленный за прижимной лапкой, представляет собой прижимной ролик с возможностью регулирования усилия сжатия.
