КОНВЕРТ ДЕТСКИЙ ПРОГУЛОЧНЫЙ (ВАРИАНТЫ)

Полезная модель относится к швейным изделиям, предназначенным для детей в возрасте 0-1,5 лет. Конверт нредназначен для отдыха ребенка на воздухе в холодное время года (осень, весна, зима).

Известен конверт, получаемый трансформированием одеяла с прикрепленными к нему частями кнопок для застегивания и фиксации (см. полезную модель RU 19635 U1, кл.А 41В 13/06, 20.09.2001). На диагонально разложенное квадратное одеяло укладьшают ребенка и последовательно заворачивают нижний и боковые углы, фиксируя их с помощью кнопок. Фиксация с помопц.ю кнопок не очень удобна, особенно если ребенок подвижный или беспокойный. Кроме того, расположение кнопок в строго определенных местах дает возможность правильно и надежно использовать одеяло-конверт только для ребенка в определенном возрасте, но его невозможно будет использовать, когда ребенок подрастет, даже в течение первого года жизни.

Известен детский конверт, предназначенный для сохранения ребенка в тепле (см. патент US 4897885, кл. А 41 В 13/06, 06.02.1990). Такой конверт вьшолнен из одной детали многослойного материала, состоящего из верхнего и нижнего слоев, выполненных из полиэстеровых смесей, и помещенного между ними теплоизолирующего слоя из синтетического волокнистого материала. Недостатком такого конверта является применение синтетических материалов, а также вьшолнение капюшона в виде треугольного колпака, который неудобен для ребенка, поскольку соприкасается с его лицом и имеет шов, проходящий посередине.

Наиболее близким аналогом к заявляемой полезной модели является детский конверт, состоящий из передней и задней деталей, соединенных между собой с образованием «кармана, в который помещают ребенка, (см. патент US 5722094, КЛ.А41В 13/06, 03.03.1998). Для удобства ухода за ребенком передняя деталь конверта выполнена более щирокой, свободной, чем задняя. Задняя деталь конверта имеет капюшон, по периметру которого вшита эластичная лента для удобного расположения капюшона на голове ребенка. Конверт вьшолнен из многослойного материала, состоящего из верхнего и нижнего слоев, вьшолненных из хлопчатобумажной или синтетической фланели, и помещенного между ними внутреннего, теплоизолирующего слоя из хлопчатобумажного или полиэстерового наполнителя. Недостатком такого конверта является неудобство его

эксплуатации, поскольку для ухода за ребенком, в случае необходимости, ребенка необходимо будет вьшимать из конверта. Несмотря на то, что передняя часть конверта шире задней, такую операцию без посторонней помопщ произвести достаточно сложно, поскольку конверт в виде «кармана открыт только в верхней части. Кроме того, такой конверт пе учитывает возможность его использования при разных температурах окружающей среды (в прохладную осень, весну, и в значительно более холодную зиму).

Задачей, на решение которой направлена заявляемая полезная модель, состоит в создании такой конструкции конверта, которая дает возможность использовать его в разные времена года (соответственно, при более высокой и низкой температурах окружаюш;ей среды). Также задачей полезной модели является создание конструкции конверта, которая была бы удобна матери (отцу) в эксплуатации при уходе за ребенком (например, на прогулке, при необходимости проверить жарко или холодно ребенку, не вынимая его при этом из конверта, а также при собирании ребенка на прогулку).

Поставленная задача решается тем, что согласно первому варианту полезной модели, конверт детский прогулочный состоит из нижней и верхней деталей, выполненных из многослойного материала, причем нижняя деталь конверта по длине больше верхней. Нижняя и верхняя детали конверта имеют преимуш;ественно прямоугольную форму и соединены по нижнему краю. К двум боковым краям нижней и верхней деталей прикреплены половинки застежки-молнии для застегивания соответствуюш;их боковых сторон конверта. К нижней детали конверта вдоль каждого из указанных боковых краев под половинкой застежки-молнии прикреплена планка. Верхний край нижней детали имеет закругленную форму и снабжен кулиской с продетым в нее шнуром, имитируя капюшон.

Верхняя и нижняя детали, а также планки выполнены из многослойного материала, состояш;его из лицевого и подкладочного слоев, и расположенного между ними утепляюш;его прокладочного слоя, вьшолненного по меньшей мере из одного слоя из ватина, или шерстина, или синтепона, или синтепуха, или пуха, или хлопковых волокон.

Лицевой и/или подкладочный слой выполнен из ткани из натуральных волокон, или из ткани из смешаных волокон, или из ткани из искусственных волокон.

Многослойный материал простеган.

Верхняя и нижняя детали, а также планки по периметру окантованы.

Верхняя деталь отделана аппликацией.

Верхняя и нижняя детали дополнительно соединяются с помощью, соответственно, навесной петли и пуговицы, расположенных у верхнего края верхней детали рядом с каждой застежкой молнией.

Согласно второму варианту полезной модели, конверт детский прогулочный состоит из нижней и верхней деталей, выполненных из многослойного материала, причем нижняя деталь конверта по длине больше верхней. Нижняя и верхняя детали конверта имеют преимущественно прямоугольную форму и соединены по нижнему краю. К двум боковым краям нижней и верхней деталей прикреплены половинки застежки-молнии для застегивания соответствующих боковых сторон конверта. К нижней детали конверта вдоль каждого из указанных боковых краев под половинкой застежки-молнии прикреплена планка. Верхний край нижней детали имеет закругленную форму и снабжен кулиской с продетым в нее ншуром, имитируя капюшон. Конверт содержит съемную подстежку.

Верхняя и нижняя детали, а также планки вьшолнены из многослойного материала, состоящего из лицевого и подкладочного слоев, и расположенного между ними утепляющего прокладочного слоя, вьшолненного из по меньшей мере одного слоя ватина, или шерстина, или синтепона, или синтепуха, или пуха, или хлопковых волокон, при этом лицевой и/или подкладочный слой выполнен из ткани из натуральных волокон, или из ткани из смешаных волокон, или из ткани из искусственных волокон.

Многослойный материал простеган.

Верхняя, нижняя детали, а также планки по периметру окантованы.

На верхнюю деталь настрочен накладной карман, или накладной карман, отделанный аппликацией. Карман может быть предварительно окантован по периметру.

Верхняя деталь может быгь отделана аппликацией.

Верхняя и нижняя детали дополнительно соединяются с помощью, соответственно, навесной петли и пуговицы, расположенных у верхнего края верхней детали рядом с каждой застежкой молнией.

Подстежка выполнена из многослойного полотна, соединенного со слоем искусственного меха.

Многослойное полотно состоит из слоя ткани, соответствующей подкладочному слою конверта, и утепляющего слоя, выполненного из по меньшей мере одного слоя синтепона, или ватина, или щерстина, или синтепуха, или пуха, или натуральной шерсти, или хлопковых волокон. Многослойное полотно может быгь простегано.

Слой искусственного меха представляет собой натуральную шерсть и/или пух, нанесенные на трикотажную основу, или хлопковые волокна, нанесенные на трикотажную основу.

Многослойное полотно соединено со слоем искусственного меха окантовьшанием или обтачиванием.

В зависимости от модели, подстежка также может быть вьшолнена из многослойного полотна, при этом многослойное полотно состоит из лицевого и подкладочного слоев ткани, между которыми находится утепляющий слой, выполненный из по меньшей мере одного слоя синтепона, или ватина, или шерстина, или синтепуха, или пуха, или натуральной шерсти, или хлопковых волокон. Многослойное полотно может быть простегано. Слои многослойного полотна соединяются окантовыванием или обтачиванием.

В зависимости от модели, подстежка вкладывается в конверт. При этом подстежка снабжена застежками-молниями, соответствующие половинки которых расположены в местах, соответствующих боковым краям нижней и верхней деталей конверта для застегивания боковых сторон самой подстежки.

Подстежка также может прикрепляться к конверту с помощью пуговиц, застегиваюшихся на навесные петли, расположенные на планках и нижней детали конверта.

Подстежка может прикрепляться к конверту с помошью разъемных застежекмолний, соответствующие половинки которых располагаются на подстежке и конверте.

Предлагаемая полезная модель иллюстрируется фигурами чертежей, на которых изображены:

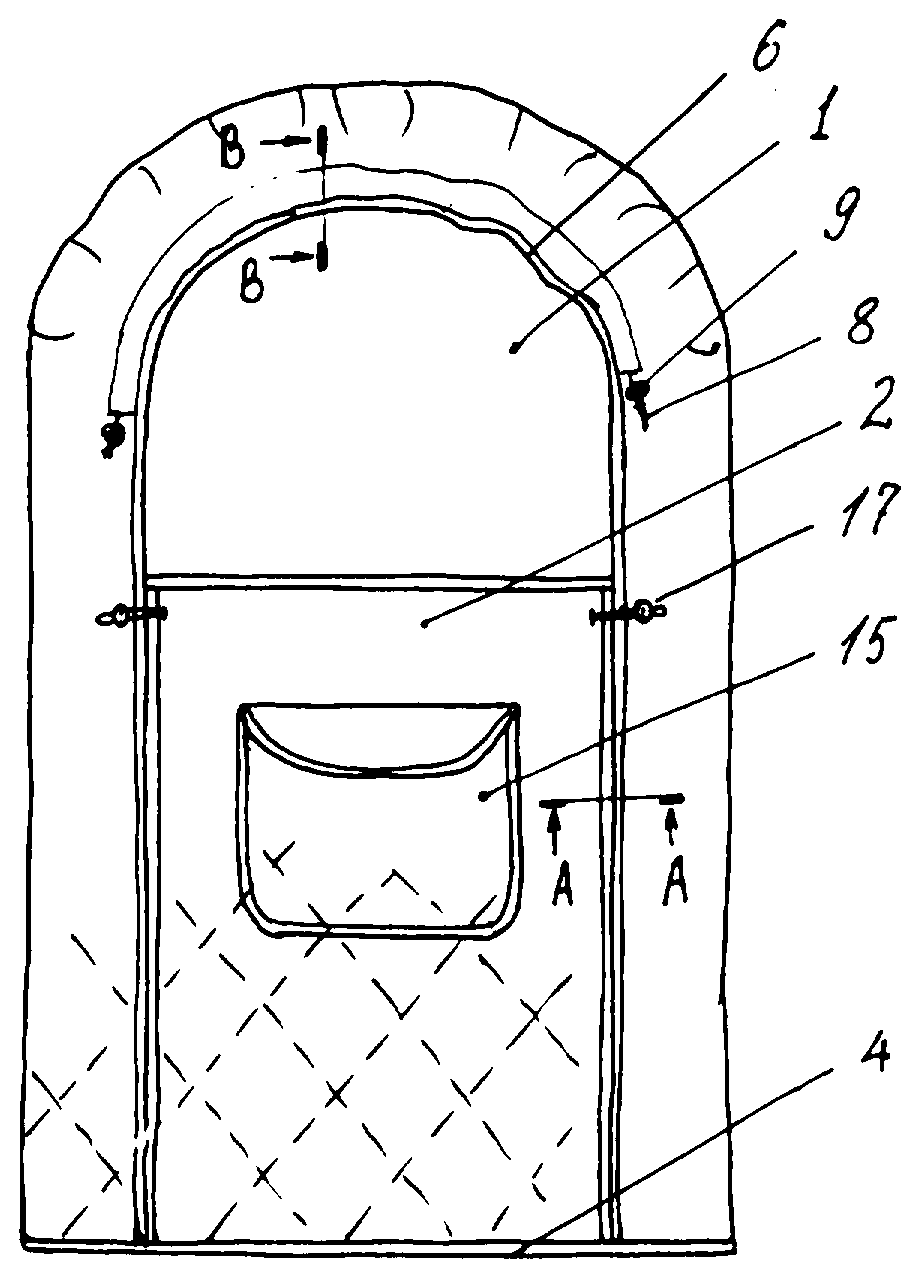

Фиг.1 - Конверт детский прогулочный. Вид сверху.

Фиг.2 - Конверт детский прогулочный. Вид в перспективе.

Фиг.З - Сечение А-А по фиг.1

Фиг.4 - Сечение В-В по фиг.1

Фиг. 5 - Многослойный материал. Сечение.

Фиг.6 - Подстежка. Вид в перспективе.

Фиг.7 - Сечение С-С по фиг.6.

верхняя детали имеют преимущественно прямоугольную форму для того, чтобы конверт рационально укладывался в детскую коляску, и чтобы обеспечивалась свобода движения ребенка, предварительно одетого и помещенного в конверт.

Нижняя и верхняя детали соединены между собой сщиванием по нижнему краю (4). Боковые края деталей соединяются между собой с помощью двух застежек-молний (5) (фиг.2), которые для удобства изготовления конверта могут быть разьемными. Половинки каждой застежки-молнии располагают вдоль соответствующих боковых краев нижней и верхней деталей для обеспечения возможности их разъемного соединения друг с другом. При этом к нижней детали конверта вдоль каждого из указанных боковых краев под половинкой застежки-молнии прищита планка (3) (фиг.2 и 3). Паличие планки, во-первых, обеспечивает тепловую защиту на участке застежки-молнии, во-вторых, предохраняет одежду ребенка от соприкосновения со звеньями и жесткими краями тесьмы застежкимолнии. Верхний край (6) нижней детали (1) имеет закругленную форму, снабжен кулиской (7) с продетым в нее шнуром (8) (фиг.4), имитируя капюшон. Конпы шнура могут быгь снабжены стопорами (9) для регулирования длины шнура.

Нижняя (1), верхняя (2) детали, а также планки (3) вьшолнены из многослойного материала (фиг.5), состоящего из лицевого (10), подкладочного (11) слоев, и расположенного между ними утепляющего прокладочного слоя (12). Слои 10 и 11 рекомендуется вьшолнять из тканей из натуральных волокон (например, хлопчатобумажных, хлопко-льняных, и др.), хотя возможно применение тканей из смешаных волокон (натуральных и искусственных), а также искусственных волокон. Утепляющий прокладочный слой (12) вьшолняется из по меньшей мере одного слоя ватина, или шерстина, или синтепона, или синтепуха, или пуха, или хлопковых волокон. Все слои могут быть простеганы (13). В зависимости от модели, нижняя (1), верхняя (2) детали и планки (3) могут быгь окантованы по периметру окантовочной лентой (14). В зависимости от модели, верхняя деталь (2) может быгь снабжена накладным карманом (15) или украшена аппликацией (16). Накладной карман (15) также может быть отделан аппликацией. Для дополнительной фиксации верхняя и нижняя детали соединяются между собой с помощью, соответственно, навесной петли и пуговицы (17), расположенных у верхнего края верхней детали рядом с каждой застежкой-молнией.

Пользуются конвертом следующим образом. Укладывают конверт в детскую коляску «капюшоном вглубь коляски, расстегивают молнии (5) и откидывают верхнюю деталь (2). Укладывают новерх расстегнутого конверта предварительно одетого ребенка, затем застегивают молнии. Дополнительно фиксируют конверт в застегнутом состоянии с

помощью пуговиц, застегивающихся на навесные петли (17). По необходимости регулируют «канюшон с помощью стопоров (9), одетых на концы щнура (8), продетого в кулиску (7). В случае, если конверт имеет карман (15), в него можно положить необходимые нетяжелые вещи по уходу за ребенком (соска, игрушка, носовой платок и т.п.). Во время прогулки, если возникнет необходимость, можно, не вьшимая ребенка из конверта, расстегнуть хотя бы одну из молний (5) и проверить, не холодно/жарко ли ребенку. Также возможно сначала разложить конверт на ровной плоскости (стол, кровать и т.п.), уложить в него ребенка, застегнуть конверт, и затем поместить конверт с ребенком в коляску.

Второй вариант выполнения детского прогулочного конверта характеризуется всеми конструктивными и технологическими особенностями, предусмотренными для описанного выше первого варианта и описанными со ссылками на фигуры чертежа 1-5. Дополнительно для второго варианта выполнения конверта предусмотрено наличие сьемной подстежки и, в зависимости от модели, соответствующих деталей ее крепления к конверту.

Подстежка (18) (фиг. 6) выполнена такой, что своей формой соответствует нижней (1) и верхней (2) деталям конверта, соединенным по нижнему краю. Таким образом, когда конверт застегнут, то и нижняя его деталь вместе с капюшоном, и верхняя деталь утеплены подстежкой (18). Подстежка вьшолнена из многослойного полотна, соединенного со слоем искусственного меха. Многослойное полотно (фиг. 7) состоит из слоя ткани (19), соответствующего подкладочному слою (11) конверта и утепляющего слоя (20), выполненного из по меньшей мере одного слоя синтепона, или ватина, или шерстина, или синтепуха, или пуха, или натуральной шерсти, или хлопковых волокон. В зависимости от модели, слои (19) и (20) могут быть простеганы (21). Слой искусственного меха (22) представляет собой искусственный мех или натуральную (например, овечью) шерсть и/или пух, или хлопковые волокна, нанесенные на трикотажную основу.

Многослойное полотно соединяется со слоем искусственного меха (22) окантовыванием детали подстежки (18) по периметру, или обтачиванием.

В другом варианте подстежка вьшолнена из многослойного полотна (пример иллюстративно не представлен). При этом многослойное полотно состоит из лицевого и подкладочного слоев ткани, между которыми находится утепляющий слой, выполненный из по меньшей мере одного слоя синтепона, или ватина, или шерстина, или синтепуха, или пуха, или натуральной шерсти, или хлопковых волокон. Многослойное полотно также

может быть простегано, а его слои соединяются друг с другом окантовыванием или обтачиванием детали подстежки.

В любом случае вьшолнения подстежки она может просто вкладываться в конверт или пристегиваться к нему.

Подстежка может быть снабжена разъемными застежками-молниями, соответствующие половинки которых расположены в местах, соответствующих боковым краям нижней (1) и верхней (2) деталей конверта (т.е. там же, где и застежки-молнии (5) на конверте) для застегивания боковых сторон самой подстежки (пример иллюстративно не представлен). В этом случае подстежка представляет собой самостоятельное изделие, которое может использоваться и без конверта, в зависимости от погоды.

Для пристегивания подстежки (18) к конверту на ней предусмотрены пуговицы (23) и (24), которые застегиваются на навесные петли, расположенные на планках (3) и нижней детали (1) конверта. В качестве альтернативы, подстежка (18) может пристегиваться к конверту с помонц ю разъемных застежек-молний, соответствующие половинки которых расположены на подстежке и конверте пример иллюстративно не представлен).

Пользуются конвертом следующим образом. Также, как и первом варианте выполнения конверта согласно заявляемой полезной модели, конверт укладьшают в коляску или раскладывают на ровной поверхности, расстегивают застежки-молнии (5), откидывают верхнюю деталь (2). После этого берут подстежку (18) и укладывают ее на конверт меховым слоем (22) вверх (а в случае вьшолнения подстежки из многослойного полотна, соответственно, лицевым слоем вверх), уравнивая края подстежки и конверта. После этого заворачивают наверх часть подстежки, соответствующей верхней детали (2) конверта и застегивают с помощью застежек-молний боковые стороны самой подстежки, после чего застегивают застежки-молнии (5) конверта.

Если подстежка прикрепляется к конверту, то с помощью пуговиц (23) пристегивают сначала часть подстежки, соответствующей нижней детали (1) к навесным петлям, расположенным на нижней детали (1) конверта. Укладывают поверх подстежки предварительно одетого ребенка. Затем заворачивают наверх часть подстежки, соответствующей верхней детали (2) конверта, и с помощью пуговиц (24) пристегивают подстежку к навесным петлям, расположенным на планках (3) конверта. После этого застегивают застежки-молнии (5). В зависимости от модели, на подстежке (18) вместо 1

пуговиц (23) и (24) могут быть предусмотрены разъемные застежки-молнии. Порядок действий при этом остается тем же. После соединения подстежки с конвертом дополнительно фиксируют конверт в застегнутом состоянии с помощью пуговиц, застегивающихся на навесные петли (17). По необходимости регулируют «капюшон с помощью стопоров (9), одетых на концы шнура (8), продетого в кулиску (7). Во время прогулки, если возникнет необходимость, можно, не вынимая ребенка из конверта, расстегнуть хотя бы одну из молний (5), а также пуговицы или молнию по одной из сторон подстежки, и проверить, не холодно/жарко ли ребенку.

Второй вариант конверта согласно заявляемой полезной модели, обладает таким преимуществом по сравнению с первым, что его из «зимнего (утепленного подстежкой) можно легко превратить в «осенний (отстегнув подстежку), и наоборот.

Оба варианта конверта могут применяться для детей в возрасте 0-1,5 лет. Для новорожденных детей конверт укладывают в коляску, а для детей постарше конверт может использоваться с прогулочной коляской, в которой ребенок сидит. В этом случае конверт, сохраняя тепло ребенка, не стесняет его движений, поскольку является достаточно мягким и свободным.

Claims (28)

1. Конверт детский прогулочный, состоящий из нижней и верхней деталей, выполненных из многослойного материала, причем нижняя деталь конверта по длине больше верхней, отличающийся тем, что нижняя и верхняя детали конверта имеют преимущественно прямоугольную форму и соединены по нижнему краю, а к двум боковым краям нижней и верхней деталей прикреплены половинки застежки-молнии для застегивания соответствующих боковых сторон конверта, причем к нижней детали конверта вдоль каждого из указанных боковых краев под половинкой застежки-молнии прикреплена планка, при этом верхний край нижней детали имеет закругленную форму и снабжен кулиской с продетым в нее шнуром, имитируя капюшон.

2. Конверт по п.1, отличающийся тем, что верхняя и нижняя детали, а также планки выполнены из многослойного материала, состоящего из лицевого и подкладочного слоев, и расположенного между ними утепляющего прокладочного слоя, выполненного по меньшей мере из одного слоя из ватина, или шерстина, или синтепона, или синтепуха, или пуха, или хлопковых волокон.

3. Конверт по п.2, отличающийся тем, что лицевой и/или подкладочный слой выполнен из ткани из натуральных волокон, или из ткани из смешанных волокон, или из ткани из искусственных волокон.

4. Конверт по любому из пп.2 и 3, отличающийся тем, что многослойный материал простеган.

5. Конверт по любому из пп.1-4, отличающийся тем, что верхняя, нижняя детали, а также планки по периметру окантованы.

6. Конверт по любому из пп.1-5, отличающийся тем, что на верхнюю деталь настрочен накладной карман или накладной карман, отделанный аппликацией.

7. Конверт по п.6, отличающийся тем, что карман предварительно окантован по периметру.

8. Конверт по любому из пп.1-5, отличающийся тем, что верхняя деталь отделана аппликацией.

9. Конверт по любому из пп.1-8, отличающийся тем, что верхняя и нижняя детали дополнительно соединяются с помощью соответственно навесной петли и пуговицы, расположенных у верхнего края верхней детали рядом с каждой застежкой молнией.

10. Конверт детский прогулочный, состоящий из нижней и верхней деталей, выполненных из многослойного материала, причем нижняя деталь конверта по длине больше верхней, отличающийся тем, что нижняя и верхняя детали конверта имеют преимущественно прямоугольную форму и соединены по нижнему краю, а к двум боковым краям нижней и верхней деталей прикреплены половинки застежки-молнии для застегивания соответствующих боковых сторон конверта, причем к нижней детали конверта вдоль каждого из указанных боковых краев под половинкой застежки-молнии прикреплена планка, при этом верхний край нижней детали имеет закругленную форму и снабжен кулиской с продетым в нее шнуром, имитируя капюшон, причем конверт содержит съемную подстежку.

11. Конверт по п.10, отличающийся тем, что верхняя и нижняя детали, а также планки выполнены из многослойного материала, состоящего из лицевого и подкладочного слоев, и расположенного между ними утепляющего прокладочного слоя, выполненного из по меньшей мере одного слоя ватина, или шерстина, или синтепона, или синтепуха, или пуха, или хлопковых волокон, при этом лицевой и/или подкладочный слой выполнен из ткани из натуральных волокон, или из ткани из смешанных волокон, или из ткани из искусственных волокон.

12. Конверт по п.11, отличающийся тем, что многослойный материал простеган.

13. Конверт по любому из пп.10 и 12, отличающийся тем, что верхняя, нижняя детали, а также планки по периметру окантованы.

14. Конверт по любому из пп.10-13, отличающийся тем, что на верхнюю деталь настрочен накладной карман или накладной карман, отделанный аппликацией.

15. Конверт по п.14, отличающийся тем, что карман предварительно окантован по периметру.

16. Конверт по любому из пп.10-13, отличающийся тем, что верхняя деталь отделана аппликацией.

17. Конверт по любому из пп.10-16, отличающийся тем, что верхняя и нижняя детали дополнительно соединяются с помощью соответственно навесной петли и пуговицы, расположенных у верхнего края верхней детали рядом с каждой застежкой молнией.

18. Конверт по п.10, отличающийся тем, что подстежка выполнена из многослойного полотна, соединенного со слоем искусственного меха.

19. Конверт по п.18, отличающийся тем, что многослойное полотно состоит из слоя ткани, соответствующей подкладочному слою конверта, и утепляющего слоя, выполненного из по меньшей мере одного слоя синтепона, или ватина, или шерстина, или синтепуха, или пуха, или натуральной шерсти, или хлопковых волокон.

20. Конверт по п.19, отличающийся тем, что многослойное полотно простегано.

21. Конверт по п. 18, отличающийся тем, что слой искусственного меха представляет собой натуральную шерсть и/или пух, нанесенные на трикотажную основу, или хлопковые волокна, нанесенные на трикотажную основу.

22. Конверт по любому из пп.18-21, отличающийся тем, что многослойное полотно соединено со слоем искусственного меха окантовыванием или обтачиванием.

23. Конверт по п.10, отличающийся тем, что подстежка выполнена из многослойного полотна, при этом многослойное полотно состоит из лицевого и подкладочного слоев ткани, между которыми находится утепляющий слой, выполненный из по меньшей мере одного слоя синтепона, или ватина, или шерстина, или синтепуха, или пуха, или натуральной шерсти, или хлопковых волокон.

24. Конверт по п.23, отличающийся тем, что многослойное полотно простегано.

25. Конверт по любому из пп.23 и 24, отличающийся тем, что слои многослойного полотна соединяются окантовыванием или обтачиванием.

26. Конверт по любому из пп.10-25, отличающийся тем, что подстежка снабжена застежками-молниями, соответствующие половинки которых расположены в местах, соответствующих боковым краям нижней и верхней деталей конверта для застегивания боковых сторон самой подстежки.

27. Конверт по любому из пп.10-26, отличающийся тем, что подстежка прикрепляется к конверту с помощью пуговиц, застегивающихся на навесные петли, расположенные на планках и нижней детали конверта.

28. Конверт по любому из пп.10-26, отличающийся тем, что подстежка прикрепляется к конверту с помощью разъемных застежек-молний, соответствующие половинки которых располагаются на подстежке и конверте.
