1. Утеплительный блок, содержащий материал, имеющий теплопроводность от 0,0001 до 0,3 Вт/(м·К) и выполненный с образованием замкнутого контура, снабженного по меньшей мере одной полостью, а суммарный объем полостей составляет от 5 до 99% от общего объема замкнутого контура.2. Блок по п.1, в котором полость заполнена газом.3. Блок по п.2, в котором газ представляет собой воздух.4. Блок по п.2, в котором газ представляет собой аргон.5. Блок по п.1, который содержит по меньше мере один теплоотражательный элемент.6. Блок по п.4, в котором теплоотражательный элемент содержит по меньше мере один слой фольги.7. Блок по п.1, в котором суммарный объем полостей составляет более 20% от общего объема замкнутого контура.8. Блок по п.1, в котором содержит по меньше мере один шумоизоляционный материал.9. Блок по п.1, в котором от общего объема замкнутого контура полостей составляет не менее 20%.10. Блок по п.1, в котором материал представляет собой пенополисторол.11. Блок по п.1, в котором материал представляет собой пенополиуретан.12. Блок по любому из пп.1-9, в котором материал представляет собой смесь пенополистирола и пенополиуретана.13. Утеплительный блок, содержащий по меньшей мере два материала, имеющих теплопроводность от 0,0001 до 0,3 Вт/(м·К) и связанные между собой с образованием замкнутого контура, снабженного по меньшей мере одной полостью, при этом суммарный объем полостей составляет от 5 до 99% от общего объема замкнутого контура.14. Блок по п.13, в котором по меньше мере один материал представляет собой плоский лист, второй представляет собой плоский лист, снабженный стенками, расположенными по краям листа.15. Блок по п.13, в котором по меньшей мере в одной полос�1. The insulation block containing a material having a thermal conductivity of from 0.0001 to 0.3 W / (m · K) and made with the formation of a closed loop equipped with at least one cavity, and the total volume of the cavities is from 5 to 99% of total volume of the closed loop. 2. The block according to claim 1, in which the cavity is filled with gas. The block according to claim 2, in which the gas is air. The block according to claim 2, in which the gas is argon. The block according to claim 1, which contains at least one heat-reflecting element. The block according to claim 4, in which the heat-reflecting element contains at least one layer of foil. The block according to claim 1, in which the total volume of the cavities is more than 20% of the total volume of the closed loop. The block according to claim 1, in which it contains at least one soundproofing material. The block according to claim 1, in which the total volume of the closed loop cavity is at least 20% .10. The block according to claim 1, in which the material is a polystyrene foam. 11. The block according to claim 1, in which the material is polyurethane foam. Block according to any one of claims 1 to 9, in which the material is a mixture of expanded polystyrene and polyurethane foam. The insulation block containing at least two materials having a thermal conductivity of 0.0001 to 0.3 W / (m · K) and interconnected to form a closed loop provided with at least one cavity, the total volume of the cavities being from 5 to 99% of the total volume of the closed loop. 14. The block of claim 13, wherein the at least one material is a flat sheet, the second is a flat sheet provided with walls located at the edges of the sheet. The block according to claim 13, wherein at least one lane
Description
Область техники, к которой относится полезная модельThe technical field to which the utility model relates.
Настоящая полезная модель относится к области строительства и строительных материалов, а именно: к утеплительным блокам для стеновых, потолочных и других поверхностей.This utility model relates to the field of construction and building materials, namely: to insulation blocks for wall, ceiling and other surfaces.
Уровень техникиState of the art
Утеплительные блоки - это один из основных строительных материалов, которые сегодня используются как в гражданском, так и в промышленном строительстве. Практически все виды утеплителей отличаются высокой пористостью, а, значит, имеют и низкую теплопроводность. Именно по этой причине их широко применяют для теплоизоляции зданий и технических сооружений.Insulation blocks are one of the main building materials that are used today in both civil and industrial construction. Almost all types of insulation are characterized by high porosity, which means that they also have low thermal conductivity. For this reason, they are widely used for thermal insulation of buildings and technical structures.
Из уровня техники известно решение RU 126724 (опубликовано 10.04.2013). Решение описывает полимерную теплоизоляционную панель, содержащую параллельные наружные пластины, установленные поперек теплового потока, при этом пространство между ними заполнено перегородками. Структура перегородок выполнена таким образом, чтобы не создавалось единого воздушного пространства между наружными слоями, т.е. образование сотовой многослойной структуры утеплителя. Это решение является сложным в изготовлении, имеет увеличенную массу из-за наличия большого количества слоев, имеет низкую прочность на изгиб вдоль слоев. В этом решении не предается значения объему полостей в решении, что является важным теплоизоляционным свойством, таким образом наличие полостей направлено на облегчение конструкции, но теплоизоляционным материалом являются не полости, а непосредственно сам материал.The prior art solution is known to RU 126724 (published on 04/10/2013). The solution describes a polymer heat-insulating panel containing parallel outer plates mounted across the heat flux, the space between them being filled with partitions. The structure of the partitions is designed so that a single air space between the outer layers is not created, i.e. formation of a cellular multilayer insulation structure. This solution is difficult to manufacture, has an increased mass due to the presence of a large number of layers, and has low flexural strength along the layers. In this solution, the value of the volume of cavities in the solution is not given in, which is an important heat-insulating property, so the presence of cavities is aimed at facilitating the construction, but the material itself is not the cavity, but the material itself.
Известно решение из уровня техники, описанное в патенте №114073 (опубликовано 10.03.2012). Решение описывает теплоизолирующую панель, включающую слой теплоизоляционного материала и разделенные перемычками плоские воздушные полости, последние формируют в объеме теплоизоляционного материала параллельно поверхностям панели не менее чем в два слоя, причем в разных слоях полости могут быть расположены в шахматном порядке, суммарная площадь перемычек между соседними полостями, расположенными в одном слое, находится в пределах от 15 до 20% от общей площади панели, а в каждой воздушной полости параллельно стенкам с наибольшей площадью располагают с воздушными зазорами один или несколько тепловых отражателей. Недостатком настоящего решения является сложность установки теплоотражающих элементов. Полости выполнены для размещения в них теплоотражающих элементов.A known solution from the prior art described in patent No. 114073 (published March 10, 2012). The solution describes a heat-insulating panel, including a layer of heat-insulating material and flat air cavities separated by jumpers, the latter are formed in the volume of the heat-insulating material parallel to the panel surfaces in at least two layers, and in different layers of the cavity can be staggered, the total area of the jumpers between adjacent cavities located in one layer is in the range from 15 to 20% of the total area of the panel, and in each air cavity parallel to the walls with the largest area One or more thermal reflectors are positioned with air gaps. The disadvantage of this solution is the difficulty of installing heat-reflecting elements. The cavities are made to accommodate heat-reflecting elements.
Известны ячеистые пластмасс, пенополистирол и пенополиуретан, обладающие теплоизоляционными характеристиками 0,025-0,04 Вт/(м*К), поскольку в толще материала содержится большое количество воздуха. Поры занимают 90-98% объема материала (см. http://pricep.centrttm.ru/st/st 3.html).Cellular plastics, polystyrene foam and polyurethane foam are known, having heat-insulating characteristics of 0.025-0.04 W / (m * K), since a large amount of air is contained in the thickness of the material. Pores occupy 90-98% of the volume of the material (see http://pricep.centrttm.ru/st/st 3.html).
Известна воздушно-пузырчатая пленка (http://www.polyairpack.ru/production/&id=5) ламинированная с двух сторон металлизированной полипропиленовой пленкой, в которой между слоями полиэтилена образованы замкнутые полости, объем которых велик в сравнении с полным объемом материала, а теплопроводность является низкой.Known air-bubble film (http://www.polyairpack.ru/production/&id=5) laminated on both sides with a metallized polypropylene film, in which closed layers are formed between the layers of polyethylene, the volume of which is large in comparison with the total volume of the material, and thermal conductivity is low.
Настоящая полезная модель направлена на решение проблем уровня техники и позволяет решить проблемы уровня техники.This utility model aims to solve the problems of the prior art and allows to solve the problems of the prior art.
Раскрытие полезной моделиUtility Model Disclosure
Настоящая полезная модель описывает утеплительный блок, содержащий материал, имеющий теплопроводность от 0,0001 до 0,3 Вт/(м*К) и выполненный с образованием замкнутого контура, снабженного по меньшей мере одной полостью, а суммарный объем полостей составляет от 5 до 99% от общего объема замкнутого контура.This utility model describes an insulation block containing a material having a thermal conductivity of from 0.0001 to 0.3 W / (m * K) and made with the formation of a closed loop provided with at least one cavity, and the total volume of the cavities is from 5 to 99 % of the total volume of the closed loop.
Полость может быть заполнена газом.The cavity may be filled with gas.
Газ может представлять собой воздух.The gas may be air.
Еще в одном варианте газ может представлять собой аргон.In yet another embodiment, the gas may be argon.
Блок может содержать по меньше мере один теплоотражательный элемент.The block may contain at least one heat-reflecting element.
Теплоотражательный элемент в одном из воплощений может содержать по меньше мере один слой фольги.The heat reflecting element in one of the embodiments may contain at least one layer of foil.
Блок в котором суммарный объем полостей может составлять более 20% от общего объема замкнутого контура.A block in which the total volume of the cavities can be more than 20% of the total volume of the closed loop.
Блок может содержать по меньше мере один шумоизоляционный материал.The block may contain at least one soundproofing material.
Блок может от общего объема замкнутого контура полостей составляет не менее 20%.The block may of the total volume of the closed loop cavity is at least 20%.
Материал выбран из группы, может включать: пенополисторол.The material is selected from the group, may include: expanded polystyrene.
Материал выбран из группы, может включать: пенополиуретан.A material selected from the group may include: polyurethane foam.
Материалы могут включать смесь пенополисторол и пенополиуретан.Materials may include a mixture of polystyrene foam and polyurethane foam.
Утеплительный блок, может содержать по меньшей мере два материала, имеющих теплопроводность от 0,0001 до 0,3 Вт/(м*К) и связанные между собой с образованием замкнутого контура, снабженного по меньшей мере одной полостью, при этом суммарный объем полостей составляет от 5 до 99% от общего объема замкнутого контура.The insulation block may contain at least two materials having a thermal conductivity of 0.0001 to 0.3 W / (m * K) and interconnected to form a closed loop provided with at least one cavity, and the total volume of the cavities is from 5 to 99% of the total volume of the closed loop.
Блок может включать по меньше мере один материал представляет собой плоский лист, второй представляет собой плоский лист, снабженный стенками, расположенными по краям листа.The block may include at least one material is a flat sheet, the second is a flat sheet provided with walls located at the edges of the sheet.
Ребра жесткости могут устанавливаться по меньше мере в одной полости.Stiffeners can be installed in at least one cavity.
Блок может содержать ребра жесткости перпендикулярны по меньшей мере одному материалу.The block may contain stiffeners perpendicular to at least one material.
Полость может быть заполнена газом.The cavity may be filled with gas.
Газ может представлять собой воздух или аргон.The gas may be air or argon.
Блок может содержать по меньше мере один теплоотражательный элемент.The block may contain at least one heat-reflecting element.
Теплоотражательный элемент в одном из воплощений может содержать по меньше мере один слой фольги.The heat reflecting element in one of the embodiments may contain at least one layer of foil.
Техническим результатом настоящей полезной модели является - получение теплоизолирующих панелей, имеющих достаточную прочность и жесткость, позволяющую создавать теплоизолирующие конструкции, и имеющие коэффициент теплопроводимости существенно ниже, также данная полезная модель существенно легче своих предшественников и тем самым требует меньше объема материалов на изготовление. Технический результат достигается тем, что в слое теплоизоляционного материала формируют разделенные перегородки плоские воздушные не менее чем в два слоя образующих пространство. При этом использованы перегородки, которые придают жесткость материалу, тем самым не дают утеплительному блоку сгибаться. Размер полостей использован более чем 5% от общего объема. Во внешних и/или внутренних стенках могут быть сформированы пазы для установки в них вставок (теплоотражательных элементов, ребер жесткости и других).The technical result of this utility model is the production of heat-insulating panels having sufficient strength and rigidity, which allows to create heat-insulating structures, and having a thermal conductivity coefficient much lower, this utility model is also significantly lighter than its predecessors and thus requires less material to manufacture. The technical result is achieved by the fact that in the layer of heat-insulating material they form separated airborne partitions in no less than two layers forming space. In this case, partitions are used, which give rigidity to the material, thereby preventing the insulation block from bending. The cavity size used is more than 5% of the total volume. Grooves can be formed in the external and / or internal walls for inserting inserts (heat-reflecting elements, stiffeners and others) into them.
Дополнительным не менее важным преимуществом настоящего решения является также высокая шумоизоляция. Звуковые колебания передаются внутри одного материала или по воздуху. В настоящем решении размер полости достаточно велик, что препятствует распространению звуковых колебаний внутри него, по сути, звуковые колебания передаются из среды воздуха в материал, из материала в полость, из полости снова в материал, из материала в воздух. Кроме того, сам материал может быть пористым, что позволяет рассеивать звуковые колебания внутри него хаотическим образом, т.е. колебания гасят друг друга.An additional equally important advantage of this solution is also high noise isolation. Sound vibrations are transmitted within the same material or through the air. In the present solution, the size of the cavity is large enough, which prevents the propagation of sound vibrations inside it, in fact, sound vibrations are transmitted from the air to the material, from the material to the cavity, from the cavity again to the material, from the material to air. In addition, the material itself can be porous, which makes it possible to disperse sound vibrations inside it in a chaotic manner, i.e. the vibrations cancel each other out.
Краткое описание чертежейBrief Description of the Drawings
Настоящая полезная модель поясняется нижеследующими чертежами:The present utility model is illustrated by the following drawings:

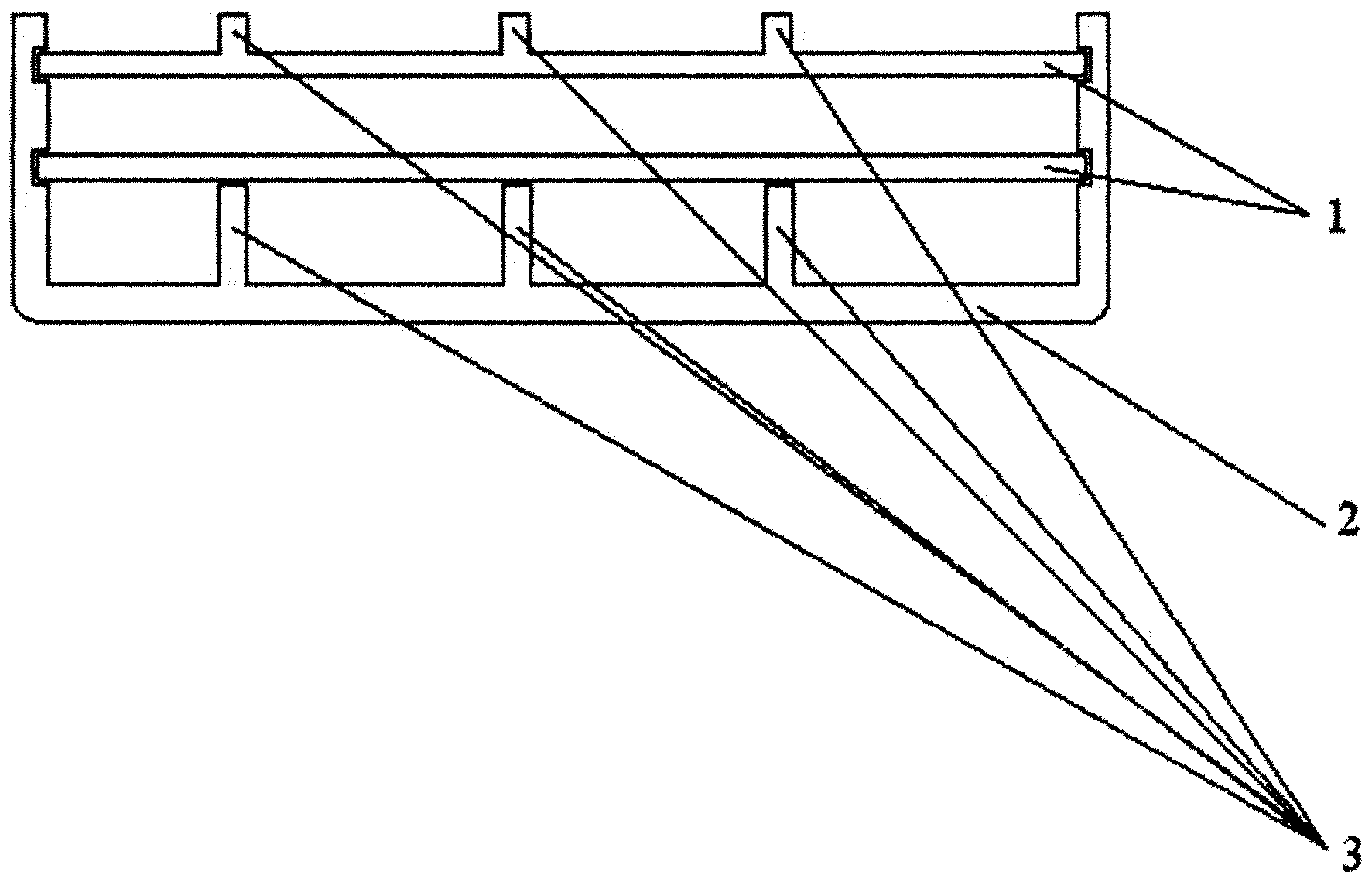

Фиг 1. представлен блок в разрезе сбоку.Fig 1. presents the block in the section on the side.
Специалист в данной области техники, используя настоящее описание и чертежи, может осуществить полезную модель так, как она заявлена.A person skilled in the art, using the present description and drawings, may implement a utility model as claimed.
Осуществление полезной моделиUtility Model Implementation
Настоящая полезная модель описывает утеплительный блок, содержащий материал, имеющий теплопроводность от 0,0001 до 0,3 Вт/(м*К) и выполненный с образованием замкнутого контура, снабженного по меньшей мере одной полостью, а суммарный объем полостей составляет от 5 до 99% от общего объема замкнутого контура. В одном из вариантов настоящего решения размер полостей составляет более 20% от общего объема изделия, предпочтительно более 40, 50, 60, 70 или даже 80% или 90%. Выполнение изделия содержащего полости объемом более 95% осуществляется в предпочтительном варианте с обязательной установкой ребер жесткости, т.к. боковые поверхности и сами ребра являются тонкими, что может привести к низкой прочности изделия.This utility model describes an insulation block containing a material having a thermal conductivity of from 0.0001 to 0.3 W / (m * K) and made with the formation of a closed loop provided with at least one cavity, and the total volume of the cavities is from 5 to 99 % of the total volume of the closed loop. In one embodiment of the present solution, the cavity size is more than 20% of the total product volume, preferably more than 40, 50, 60, 70, or even 80% or 90%. The implementation of the product containing the cavity with a volume of more than 95% is carried out in the preferred embodiment with the mandatory installation of stiffeners, because the side surfaces and the ribs themselves are thin, which can lead to low product strength.
Таблица теплопроводности составлена путем выборки из СНиП II-3-79. Значение коэффициента теплопроводности взято из столбца для сухой зоны влажности (А) и нормальной и влажной зоны (Б) таблицы СНиП.The thermal conductivity table is compiled by sampling from SNiP II-3-79. The value of the thermal conductivity coefficient is taken from the column for the dry moisture zone (A) and the normal and wet zone (B) of the SNiP table.
Утеплительный блок в одном из вариантов представляет собой материал, который выполнен как замкнутый контур и содержит полости. Полости могут быть заполнены специальными газами, имеющими необходимую теплопроводность, или воздухом. Повышение теплопроводности изделия достигается за счет наличия в нем большого объема полости или нескольких полостей. Принцип работы изделия может быть сравним с работой оконной рамы, которая имеет два стекла и воздушное пространство между ними. Важным моментом настоящего решения является то, что изделие не подвержено гнили и развитию бактерий, как обычные пористые утеплители. Это достигается за счет того, что размер полостей является значительным, а материал изделия может способствовать или наоборот препятствовать конвекции воздуха/газа.The insulation block in one embodiment is a material that is designed as a closed loop and contains cavities. The cavities can be filled with special gases having the necessary thermal conductivity, or with air. The increase in thermal conductivity of the product is achieved due to the presence in it of a large volume of a cavity or several cavities. The principle of operation of the product can be compared with the work of a window frame, which has two glasses and an air space between them. An important point of this solution is that the product is not subject to rot and the development of bacteria, like ordinary porous heaters. This is achieved due to the fact that the size of the cavities is significant, and the material of the product can contribute or, conversely, inhibit convection of air / gas.
В одном из вариантов осуществления настоящего решения изделия выполнено из одного, предпочтительно плоского или профилированного листа утеплительного материала, на который устанавливаются по краям стенки, на которые опирается второй утеплительный материал. Таким образом, изделие имеет вид замкнутого контура в виде, например, параллелепипеда. Пространство внутри изделия может быть частично заполнено дополнительными ребрами жесткости и перемычками, которые усиливают конструкцию. Расположение ребер жесткости предпочтительно выбирают так, чтобы повысить сопротивляемость материала к изгибу по меньшей мере по одной из сторон изделия (предпочтительно по наиболее длинной). Ребра жесткости могут быть выполнены из того же материала, что и сам утеплительный блок. Соединение ребер жесткости и материала между собой может осуществляться, например, посредством клеевого соединения.In one of the embodiments of the present solution, the product is made of one, preferably flat or profiled sheet of insulation material, on which are installed along the edges of the wall, on which the second insulation material is supported. Thus, the product has the form of a closed loop in the form of, for example, a parallelepiped. The space inside the product can be partially filled with additional stiffeners and jumpers that reinforce the structure. The location of the stiffeners is preferably chosen so as to increase the resistance of the material to bending along at least one of the sides of the product (preferably along the longest). The ribs can be made of the same material as the insulation block itself. The connection of stiffeners and material between themselves can be carried out, for example, by means of adhesive bonding.
Дополнительным важным преимуществом настоящего решения является также высокая шумоизоляция. Звуковые колебания передаются внутри одного материала или по воздуху. В настоящем решении размер полости достаточно велик, что препятствует распространению звуковых колебаний внутри него, по сути, звуковые колебания передаются из среды воздуха в материал, из материала в полость, из полости снова в материал, из материала в воздух. Кроме того, сам материал может быть пористым, что позволяет рассеивать звуковые колебания внутри него хаотическим образом, т.е. колебания гасят друг друга.An additional important advantage of this solution is also its high sound insulation. Sound vibrations are transmitted within the same material or through the air. In the present solution, the size of the cavity is large enough, which prevents the propagation of sound vibrations inside it, in fact, sound vibrations are transmitted from the air to the material, from the material to the cavity, from the cavity again to the material, from the material to air. In addition, the material itself can be porous, which makes it possible to disperse sound vibrations inside it in a chaotic manner, i.e. the vibrations cancel each other out.
В соответствии с настоящим описанием и нижеследующей формулой полезной модели специалист в данной области техники может осуществить настоящее решение с достижением всех указанных технических результатов.In accordance with the present description and the following formula of a utility model, a person skilled in the art can implement the present solution with all the indicated technical results achieved.
