Abstract

본 발명은 기상 전기 환원법을 이용한 실리콘의 제조방법에 관한 것으로, 보다 상세하게는 액상 매개체를 사용하지 않고 규소계 화합물을 전위가 인가된 모재의 표면 상으로 기상 공급하여 모재 표면에 실리콘을 환원 코팅시키는 방법에 관한 것이다.

Description

기상 전기 환원법을 이용한 실리콘의 제조방법{Method for Silicon Synthesis using Gas-phase Electroreduction}
본 발명은 기상 전기 환원법을 이용한 실리콘의 제조방법에 관한 것으로, 보다 상세하게는 액상 매개체를 사용하지 않고 규소계 화합물을 전위가 인가된 모재의 표면 상으로 기상 공급하여 모재 표면에 실리콘을 환원 코팅시키는 방법에 관한 것이다.
리튬 이차 전지는 리튬 이온의 산화 환원 반응을 이용하여 충전 및 방전하는 전지로서, 이온 교환막을 사이에 두고 형성된 양극, 음극, 그리고 전해액으로 이루어진다.
이와 같은 리튬 이차 전지를 전기 자동차를 비롯한 보다 대용량 전지를 요구하는 시스템을 위해, 음극 활물질의 용량을 늘이고 출력특성 및 수명특성을 증가시킬 필요성이 있다.
종래의 탄소계 음극 활물질의 경우, 이론용량 372 mAh/g 에 불과하며, 충전 및 방전시 리튬이온의 탄소 층간 삽입 및 탈리 메커니즘으로 인해 특히 고속충전에서 그 출력 특성은 현저히 떨어진다.
이에, 현재 사용되는 탄소계보다 열배의 리튬 용량을 가지는 실리콘을 리튬 전지 음극에 적용하기 위한 연구가 활발히 진행되고 있다.
그러나, 실리콘이 많아질수록 충방전시 부피 팽창이 일어나거나, 짧은 수명 등의 성능이 저하되는 문제가 있었다.
한편, 종래 클로로실란 분자를 실리콘으로 환원하는 기술은 액체 전해질, 액체금속 염(Molten Salts) 등의 액체 매개체에 상기 분자를 용해시킨 후 전기화학 증착법을 통해 실리콘으로 환원하였으나, 정밀한 코팅 제어가 어렵고 다공성 형태 등의 소재에는 적용할 수 없다는 문제점이 있었다.
한국등록특허 제1929413호
본 발명은 실리콘 코팅 방법에 있어서, 액체 매개체를 사용하지 않으면서 다공성 소재 등에 우수한 정밀성 및 제어성을 나타내는 실리콘 코팅 방법을 제공하기 위한 것이다.
한편으로, 본 발명은
모재의 표면에 전위를 인가하는 단계;
전위가 인가된 상기 모재 상에 규소계 화합물을 기상 공급하는 단계; 및
기상에서 규소계 화합물이 환원되면서 상기 모재의 표면 상에 실리콘 코팅층이 형성되는 단계;를 포함하는 것을 특징으로 하는, 기상 전기 환원법을 이용한 실리콘의 제조방법을 제공한다.
본 발명에 따르면, 액체 전해질, 액체금속 염(Molten Salts) 등의 액체 매개체를 사용하지 않고 규소계 전구체 화합물을 기상 공급함으로써 다공성 소재 등에 적용 가능하며, 우수한 정밀성을 나타낼 수 있다.
또한, 본 발명에 따른 방법에 따라 제조된 코팅층은 리튬 이온 배터리의 탄소계 음극 활물질 내 규소계 화합물 게재에 적용 가능하며, 충방전을 거듭하더라도 고용량 특성이 안정적으로 발현되어 우수한 수명 특성 및 안정성을 나타낼 수 있다.

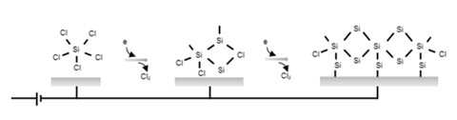

도 1은 본 발명에 따른 방법의 화학 반응도를 나타낸 것이다.
도 2는 본 발명의 일 실시예에 따른 규소계 전구체의 기상 공급 과정을 나타낸 도면이다.
이하, 본 발명을 보다 상세히 설명한다.
본 발명의 일 실시형태는 기상 전기 환원법을 이용한 실리콘의 제조방법에 관한 것으로서,
모재의 표면에 전위를 인가하는 단계;
전위가 인가된 상기 모재 상에 규소계 화합물을 기상 공급하는 단계; 및
기상에서 규소계 화합물이 환원되면서 상기 모재의 표면 상에 실리콘 코팅층이 형성되는 단계;를 포함하는 것을 특징으로 한다.
본 발명의 방법은 액상 매개체를 사용하지 않고 전기화학적 또는 화학적 방법을 이용하여 모재의 표면 상에 실리콘을 직접 코팅하기 위한 것으로, 구체적으로는 규소계(silanes) 화합물을 전위가 인가된 모재의 표면 상으로 기상 공급하여 모재 표면에 실리콘을 환원 코팅시키기 위한 것이다.
본 발명의 일 실시형태에서, 상기 기상의 규소계 전구체 화합물, 특히 클로로실란 화합물을 증기(vapor)화하고 화학적 증착법을 이용하여 상기 실리콘 코팅층을 형성한 뒤, 동일 반응기 내에서 연속 공급하여 상온 내지 500 ℃의 온도 범위에서, 0.1 내지 5 시간 동안 수행되는 것이 바람직하다. 반응기 내에는, 수소(H2), 아르곤(Ar), 질소(N2) 등의 기체가 일정한 유량으로 흐를 수 있다.
본 발명의 일 실시형태에서, 상기 규소계 화합물은 별도의 스테인리스 전구체 보관용기를 이용하여 공급되고 증기(vapor)화하기 위하여 보관용기를 상온 내지 350 ℃의 온도 범위에서 가열 할 수 있다.
본 발명의 일 실시형태에서, 상기 클로로실란 화합물은 액상 매개체에 용해되지 않은 기체 상태로 공급되며, 촉매 또는 환원제의 사용 없이 연속 또는 펄스 공급될 수 있다.
본 발명의 일 실시형태에서, 상기 실리콘 코팅층은 복수의 실리콘 나노 입자가 아일랜드(island) 형태, 필름(film) 형태, 또는 이들의 조합인 형태로 분산된 것일 수 있다.
구체적으로, 상기 기상 전기 환원법을 이용할 때 상기 실리콘 코팅층은 상기 아일랜드(island) 형태로 형성되기 시작하며, 상기 아일랜드(island) 형태는 상기 실리콘 코팅층에 포함된 실리콘 나노 입자의 부피 팽창에 대응하기 적절한 형태이다.
그런데, 증착량이 증가할수록 상기 필름(film) 형태가 형성되며, 최종적으로는 상기 필름(film) 형태 및 아일랜드(island) 형태가 혼재된 상태가 형성될 수 있다. 이러한 경우, 실리콘 입자의 무게 당 용량이 개선될 수 있고, 화성 효율이 개선될 수 있다.
이와 달리, 볼밀링 등의 물리적인 증착법을 이용할 경우, 실리콘 나노 입자의 분포도를 균일하게 조절하여 부착시키는 것이 거의 불가능하다.
탄소계 음극 활물질 내 기상 전기 환원법에 의해 형성된 실리콘 나노 입자는 탄소계 소재와 이미 계면이 전기적으로 접합되어 비가역적 용량 손실이 최소화 된다. 이와 달리, 기 합성된 실리콘 나노 입자와 탄소계 음극 활물질의 혼합 전극의 경우 실리콘 나노 입자의 표면이 노출되어 비가역적 용량 손실의 원천으로 작용한다.
상기 기상 전기 환원법에 의해 형성된 실리콘 나노 입자는, 직경이 5 내지 100 ㎚ 인 구형 입자일 수 있고, 비정질일 수 있다. 또한, 규소계 화합물의 환원 과정에 전구체 내 탄소, 산소, 질소 등을 반응에 참여시켜 순수 실리콘 나노 입자 뿐 아니라 실리콘계 화합물의 나노 입자 합성이 가능하다. 상기 비정질인 실리콘 나노 입자는, 입자의 무게 당 용량이 크고, 충전(즉, 리튬과의 합금화)시 부피 팽창에 따른 스트레스가 결정질인 경우에 비해 현저히 적을 뿐만 아니라, 리튬과의 금화(alloying) 및 비합금화(dealloying) 속도가 빨라 충방전 속도에 유리하다.
본 발명의 일 실시형태에서, 상기 실리콘 코팅층의 두께는 5 내지 100 ㎚일 수 있다.
본 발명의 일 실시형태에서, 상기 규소계 화합물은 실리콘 테트라클로라이드(Silicon Tetrachloride, SiCl4), 헥사클로로디실란(Hexachlorodisilane, Si2Cl6) 뿐만 아니라 다이클로로실란(Dichlorosilane, SiH2Cl2)과 같은 하이드로클로로실란 화합물, 메틸실란(Methylsilane, CH3SiH3)과 같은 메틸클로로실란 화합물, 테트라키스 실란(Tetrakis(trichlorosilyl)silane), 실리콘 테트라플루오라이드 (Silicon Tetrafluoride, SiF4) 등을 사용할 수 있으나 이에 제한되는 것은 아니다.
본 발명의 일 실시형태에서, 상기 규소계 화합물 중 클로로실란(Chlorosilane) 화합물을 사용하는 것이 바람직하다.
본 발명의 일 실시형태에서, 상기 모재에 전류 또는 전압을 연속 또는 펄스 공급해주어 모재의 표면에 전위를 인가하여 전자를 공급할 수 있다. 인가 전위는 모재에 직류, 교류 및 인공으로 조성된 펄스 형태로 가해 줄 수 있다.
상기 모재는 흑연, 구리, 리튬, 알루미늄, 스테인레스, 배터리 NMC/NCA 소재 등 모든 도전체를 사용할 수 있으며, 이에 제한되는 것은 아니다. 모재의 종류에 따라 전위 인가 시 정전류 또는 정전압 형태로 가해줄 수 있으며, 그 전류 밀도는 단위 면적 당 1 내지 200 mA/cm2 있으며, 이에 제한되는 것은 아니다. 모재에 인가되는 전압은 클로로실란 화합물의 종류에 따라 1 내지 100 V로 통상 인가 할 수 있으며, 이에 제한되는 것은 아니다.
본 발명은 양극; 음극; 및 전해질;을 포함하고, 상기 음극은 전술한 방법으로 제조되는 실리콘 코팅 박막을 포함하는 리튬 이온/메탈 배터리에 관한 것이다.
본 발명에 따르면, 전술한 실리콘 코팅을 포함함에 따라, 충방전을 거듭하더라도 고용량 특성이 안정적으로 발현되어, 수명 특성 및 안정성이 우수한 리튬 이온/메탈 배터리를 제조할 수 있다.
이상으로 본 발명의 특정한 부분을 상세히 기술하였는 바, 본 발명이 속한 기술분야에서 통상의 지식을 가진 자에게 있어서 이러한 구체적인 기술은 단지 바람직한 구현예일 뿐이며, 이에 본 발명의 범위가 제한되는 것이 아님은 명백하다. 본 발명이 속한 기술분야에서 통상의 지식을 가진 자라면 상기 내용을 바탕으로 본 발명의 범주 내에서 다양한 응용 및 변형을 행하는 것이 가능할 것이다.
따라서, 본 발명의 실질적인 범위는 첨부된 특허청구범위와 그의 등가물에 의하여 정의된다고 할 것이다.

Claims (4)

  1. 모재의 표면에 전위를 인가하는 단계;
    전위가 인가된 상기 모재 상에 규소계 화합물을 기상 공급하는 단계; 및
    기상에서 규소계 화합물이 환원되면서 상기 모재의 표면 상에 실리콘 코팅층이 형성되는 단계;를 포함하는 것을 특징으로 하는, 기상 전기 환원법을 이용한 실리콘의 제조방법.
  2. 제1항에 있어서, 상기 규소계 화합물은 실리콘 테트라클로라이드(Silicon Tetrachloride, SiCl4), 헥사클로로디실란(Hexachlorodisilane, Si2Cl6), 다이클로로실란(Dichlorosilane, SiH2Cl2), 메틸실란(Methylsilane, CH3SiH3), 테트라키스 실란(Tetrakis(trichlorosilyl)silane) 또는 실리콘 테트라플루오라이드 (Silicon Tetrafluoride, SiF4)인 것을 특징으로 하는, 기상 전기 환원법을 이용한 실리콘의 제조방법.
  3. 제1항에 있어서, 상기 모재는 흑연, 구리, 리튬, 알루미늄, 스테인레스 또는 배터리 NMC/NCA 소재인 것을 특징으로 하는, 기상 전기 환원법을 이용한 실리콘의 제조방법.
  4. 양극; 음극; 및 전해질;을 포함하고,
    상기 음극은 제1항 내지 제3항 중 어느 한 항에 따른 방법으로 코팅된 실리콘 박막을 포함하는 리튬 이온/메탈 배터리.
KR1020210070006A 2021-05-31 2021-05-31 기상 전기 환원법을 이용한 실리콘의 제조방법 Active KR102517722B1 (ko)

Priority Applications (6)

Application Number Priority Date Filing Date Title
KR1020210070006A KR102517722B1 (ko) 2021-05-31 2021-05-31 기상 전기 환원법을 이용한 실리콘의 제조방법
DE112022001926.3T DE112022001926B4 (de) 2021-05-31 2022-05-30 Verfahren zur Herstellung von Silizium unter Verwendung von Gasphasen-Elektroreduktion
PCT/KR2022/007666 WO2022255753A1 (ko) 2021-05-31 2022-05-30 기상 전기 환원법을 이용한 실리콘의 제조방법
US18/558,536 US12148923B2 (en) 2021-05-31 2022-05-30 Method for preparing silicon by using gas-phase electroreduction
JP2023566988A JP7544993B2 (ja) 2021-05-31 2022-05-30 気相電気還元法を用いたシリコンの製造方法
CN202280033489.5A CN117242205A (zh) 2021-05-31 2022-05-30 利用气相电还原法的硅的制备方法

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020210070006A KR102517722B1 (ko) 2021-05-31 2021-05-31 기상 전기 환원법을 이용한 실리콘의 제조방법

Publications (2)

Publication Number Publication Date
KR20220161802A true KR20220161802A (ko) 2022-12-07
KR102517722B1 KR102517722B1 (ko) 2023-04-04

Family

ID=84324404

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020210070006A Active KR102517722B1 (ko) 2021-05-31 2021-05-31 기상 전기 환원법을 이용한 실리콘의 제조방법

Country Status (6)

Country Link
US (1) US12148923B2 (ko)
JP (1) JP7544993B2 (ko)
KR (1) KR102517722B1 (ko)
CN (1) CN117242205A (ko)
DE (1) DE112022001926B4 (ko)
WO (1) WO2022255753A1 (ko)

Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20150118304A (ko) * 2014-04-14 2015-10-22 한국과학기술연구원 리튬 이차전지용 음극, 이의 제조방법 및 이를 포함하는 리튬 이차전지
KR101929413B1 (ko) 2016-10-11 2018-12-14 울산과학기술원 리튬 이차 전지용 음극 활물질, 이의 제조 방법, 및 이를 포함하는 리튬 이차 전지

Family Cites Families (22)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
NL244172A (ko) 1959-05-25
JPH06291050A (ja) * 1993-03-31 1994-10-18 Toshiba Lighting & Technol Corp 気相成長Ｓｉ膜、Ｓｉ膜の気相成長方法および気相成長装置
JP2000058460A (ja) * 1998-08-12 2000-02-25 Mitsubishi Heavy Ind Ltd シリコン薄膜製造方法
RU2155158C1 (ru) * 1999-10-07 2000-08-27 Институт химии высокочистых веществ РАН Способ получения моноизотопного кремния si28
JP2002294450A (ja) * 2001-03-29 2002-10-09 Sony Corp 多結晶性半導体薄膜の形成方法、半導体装置の製造方法、並びにこれらの方法の実施に使用する装置
DE102006003464A1 (de) * 2006-01-25 2007-07-26 Degussa Gmbh Verfahren zur Erzeugung einer Siliciumschicht auf einer Substratoberfläche durch Gasphasenabscheidung
KR100875712B1 (ko) 2007-05-10 2008-12-23 재단법인서울대학교산학협력재단 전기장을 이용한 막 증착 장치 및 막 증착 방법
WO2008030047A1 (en) * 2006-09-06 2008-03-13 Seoul National University Industry Foundation Apparatus and method of depositing films using bias and charging behavior of nanoparticles formed during chemical vapor deposition
US8828481B2 (en) * 2007-04-23 2014-09-09 Applied Sciences, Inc. Method of depositing silicon on carbon materials and forming an anode for use in lithium ion batteries
FR2928036B1 (fr) * 2008-02-26 2010-12-24 Commissariat Energie Atomique Procede de fabrication d'une electrode a base de silicium, electrode a base de silicium et batterie au lithium comprenant une telle electrode
FR2936102B1 (fr) * 2008-09-12 2010-10-29 Commissariat Energie Atomique Procede de preparation d'un materiau composite silicium/ carbone, materiau ainsi prepare et electrode notamment electrode negative, comprenant ce materiau.
KR20100100187A (ko) * 2009-03-05 2010-09-15 삼성모바일디스플레이주식회사 다결정 실리콘층의 제조방법
CN105206794B (zh) * 2010-03-03 2018-02-23 安普瑞斯股份有限公司 用于沉积活性材料的模板电极结构
KR101287611B1 (ko) * 2010-11-15 2013-07-18 전북대학교산학협력단 실리콘 나노선의 제조 방법
FR2975833B1 (fr) * 2011-05-24 2013-06-28 Ecole Polytech Anodes de batteries li-ion
EP3896759A1 (en) * 2011-10-05 2021-10-20 OneD Material, Inc. Silicon nanostructure active materials for lithium ion batteries and processes, compositions, components, and devices related thereto
JP5539292B2 (ja) * 2011-11-10 2014-07-02 信越化学工業株式会社 多結晶シリコンの製造方法
US20130177820A1 (en) * 2012-01-06 2013-07-11 University of Pittsburgh - of the Commonwealth Systems of Higher Education Silicon-containing compositions, methods of their preparation, and methods of electrolytically depositing silicon on a current carrier for use in lithium ion battery applications
KR101357672B1 (ko) * 2012-06-15 2014-02-05 한국화학연구원 실리콘 나노튜브의 제조방법
EP3309873B1 (en) * 2015-06-15 2020-05-27 UNIST (Ulsan National Institute of Science and Technology) Anode active material for lithium secondary battery, preparation method therefor, and lithium secondary battery containing same
EP3593369A4 (en) * 2017-03-09 2021-03-03 Group14 Technologies, Inc. DECOMPOSITION OF PRECURSORS CONTAINING SILICON ON POROUS SCAFFOLDING MATERIALS
US20210057755A1 (en) * 2019-08-21 2021-02-25 Graphenix Development, Inc. Anodes for lithium-based energy storage devices

Patent Citations (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
KR20150118304A (ko) * 2014-04-14 2015-10-22 한국과학기술연구원 리튬 이차전지용 음극, 이의 제조방법 및 이를 포함하는 리튬 이차전지
KR101929413B1 (ko) 2016-10-11 2018-12-14 울산과학기술원 리튬 이차 전지용 음극 활물질, 이의 제조 방법, 및 이를 포함하는 리튬 이차 전지

Also Published As

Publication number Publication date
JP7544993B2 (ja) 2024-09-03
WO2022255753A1 (ko) 2022-12-08
US20240243270A1 (en) 2024-07-18
DE112022001926B4 (de) 2025-03-27
DE112022001926T5 (de) 2024-01-25
CN117242205A (zh) 2023-12-15
KR102517722B1 (ko) 2023-04-04
US12148923B2 (en) 2024-11-19
JP2024516266A (ja) 2024-04-12

Similar Documents

Publication Publication Date Title
Karimzadeh et al. Emerging atomic layer deposition for the development of high-performance lithium-ion batteries
JP7184552B2 (ja) シリコン・炭素複合粉末
US9593413B2 (en) Composite materials for battery applications
US9774033B2 (en) Process for producing silicon nanowires directly from silicon particles
CN101346834B (zh) 可用于锂电池负电极中的基于碳硅纳米管的材料
Khan et al. SiO2-Based Lithium-Ion Battery Anode Materials: A Brief Review: M. Khan et al.
JP5342746B2 (ja) 多孔質材料から電極を製造する方法、その方法により得られる電極及び対応する電気化学系
Song et al. Hierarchical nano-branched c-Si/SnO2 nanowires for high areal capacity and stable lithium-ion battery
CN101981731A (zh) 制造硅基电极的方法、硅基电极和包含这种电极的锂电池
WO2020194794A1 (ja) 多孔質アモルファスシリコン、多孔質アモルファスシリコンの製造方法および二次電池
JP2024541567A (ja) リチウムイオン二次電池用多層複合材料及びその調製方法と応用
JP6563361B2 (ja) リチウムイオン二次電池用負極の製造方法
CN118507696A (zh) 多离子掺杂硅碳复合材料及其制备方法
CN113491023A (zh) 硅纳米粒子上的石墨壳的合成
KR102517722B1 (ko) 기상 전기 환원법을 이용한 실리콘의 제조방법
KR102816489B1 (ko) 덴드라이트를 방지하기 위한 인공 보호층을 포함하는 아연 전극, 이의 제조방법 및 이를 포함하는 아연 금속 전지
US20100202952A1 (en) Nanowire synthesis from vapor and solid sources
Wang et al. The development of silicon nanocomposite materials for Li-Ion secondary batteries
KR102013826B1 (ko) 리튬 이차 전지용 음극 활물질, 및 이를 포함하는 리튬 이차 전지
US20220246932A1 (en) Electrode, electrical energy storage device & method
CN121641923B (zh) 一种包覆金属氟化物的硅碳负极材料及其制备方法
CN117457865B (zh) 一种利用ald技术制备复合碳负极的方法和复合碳负极
US20240128439A1 (en) Cyclohexasilane for electrodes
CN117438558B (zh) 一种硅碳负极及其制备方法
Yu et al. In situ Ga-alloying in germanium nano-twists by the inhibition of fractal growth with fast Li+-mobility

Legal Events

Date Code Title Description
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

R17-X000 Change to representative recorded

St.27 status event code: A-3-3-R10-R17-oth-X000

P22-X000 Classification modified

St.27 status event code: A-2-2-P10-P22-nap-X000

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

PA0302 Request for accelerated examination

St.27 status event code: A-1-2-D10-D17-exm-PA0302

St.27 status event code: A-1-2-D10-D16-exm-PA0302

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

PE0902 Notice of grounds for rejection

St.27 status event code: A-1-2-D10-D21-exm-PE0902

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

E601 Decision to refuse application
PE0601 Decision on rejection of patent

St.27 status event code: N-2-6-B10-B15-exm-PE0601

AMND Amendment
P11-X000 Amendment of application requested

St.27 status event code: A-2-2-P10-P11-nap-X000

P13-X000 Application amended

St.27 status event code: A-2-2-P10-P13-nap-X000

PX0901 Re-examination

St.27 status event code: A-2-3-E10-E12-rex-PX0901

PX0701 Decision of registration after re-examination

St.27 status event code: A-3-4-F10-F13-rex-PX0701

X701 Decision to grant (after re-examination)
GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

P14-X000 Amendment of ip right document requested

St.27 status event code: A-5-5-P10-P14-nap-X000

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

P16-X000 Ip right document amended

St.27 status event code: A-5-5-P10-P16-nap-X000

Q16-X000 A copy of ip right certificate issued

St.27 status event code: A-4-4-Q10-Q16-nap-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

P14-X000 Amendment of ip right document requested

St.27 status event code: A-5-5-P10-P14-nap-X000

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

U11 Full renewal or maintenance fee paid

Free format text: ST27 STATUS EVENT CODE: A-4-4-U10-U11-OTH-PR1001 (AS PROVIDED BY THE NATIONAL OFFICE)

Year of fee payment: 4
