KR20180098210A - 하수관 보수를 위한 지수제 - Google Patents
하수관 보수를 위한 지수제 Download PDFInfo
- Publication number
- KR20180098210A KR20180098210A KR1020180100367A KR20180100367A KR20180098210A KR 20180098210 A KR20180098210 A KR 20180098210A KR 1020180100367 A KR1020180100367 A KR 1020180100367A KR 20180100367 A KR20180100367 A KR 20180100367A KR 20180098210 A KR20180098210 A KR 20180098210A
- Authority
- KR
- South Korea
- Prior art keywords
- agent
- exponent
- group
- present
- persulfate
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Withdrawn
Links
- 239000000203 mixture Substances 0.000 title description 2
- 238000004078 waterproofing Methods 0.000 title 1
- 239000003795 chemical substances by application Substances 0.000 claims abstract description 35
- 229920001223 polyethylene glycol Polymers 0.000 claims abstract description 15
- ROOXNKNUYICQNP-UHFFFAOYSA-N ammonium persulfate Chemical compound [NH4+].[NH4+].[O-]S(=O)(=O)OOS([O-])(=O)=O ROOXNKNUYICQNP-UHFFFAOYSA-N 0.000 claims abstract description 10
- NIXOWILDQLNWCW-UHFFFAOYSA-M Acrylate Chemical compound [O-]C(=O)C=C NIXOWILDQLNWCW-UHFFFAOYSA-M 0.000 claims abstract description 9
- DAVVKEZTUOGEAK-UHFFFAOYSA-N 2-(2-methoxyethoxy)ethyl 2-methylprop-2-enoate Chemical compound COCCOCCOC(=O)C(C)=C DAVVKEZTUOGEAK-UHFFFAOYSA-N 0.000 claims abstract description 6
- LCPVQAHEFVXVKT-UHFFFAOYSA-N 2-(2,4-difluorophenoxy)pyridin-3-amine Chemical compound NC1=CC=CN=C1OC1=CC=C(F)C=C1F LCPVQAHEFVXVKT-UHFFFAOYSA-N 0.000 claims abstract description 5
- 229910001870 ammonium persulfate Inorganic materials 0.000 claims abstract description 5
- USHAGKDGDHPEEY-UHFFFAOYSA-L potassium persulfate Chemical compound [K+].[K+].[O-]S(=O)(=O)OOS([O-])(=O)=O USHAGKDGDHPEEY-UHFFFAOYSA-L 0.000 claims abstract description 5
- CHQMHPLRPQMAMX-UHFFFAOYSA-L sodium persulfate Substances [Na+].[Na+].[O-]S(=O)(=O)OOS([O-])(=O)=O CHQMHPLRPQMAMX-UHFFFAOYSA-L 0.000 claims abstract description 5
- HZAXFHJVJLSVMW-UHFFFAOYSA-N 2-Aminoethan-1-ol Chemical compound NCCO HZAXFHJVJLSVMW-UHFFFAOYSA-N 0.000 claims description 5
- 230000008859 change Effects 0.000 claims description 5
- GSEJCLTVZPLZKY-UHFFFAOYSA-N Triethanolamine Chemical compound OCCN(CCO)CCO GSEJCLTVZPLZKY-UHFFFAOYSA-N 0.000 claims description 4
- 230000005484 gravity Effects 0.000 claims description 4
- 239000013256 coordination polymer Substances 0.000 claims description 3
- ZBCBWPMODOFKDW-UHFFFAOYSA-N diethanolamine Chemical compound OCCNCCO ZBCBWPMODOFKDW-UHFFFAOYSA-N 0.000 claims description 3
- 229940043237 diethanolamine Drugs 0.000 claims description 3
- CERQOIWHTDAKMF-UHFFFAOYSA-M Methacrylate Chemical compound CC(=C)C([O-])=O CERQOIWHTDAKMF-UHFFFAOYSA-M 0.000 claims 1
- 230000008439 repair process Effects 0.000 abstract description 18
- 239000002202 Polyethylene glycol Substances 0.000 abstract description 13
- 239000010865 sewage Substances 0.000 abstract description 8
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 abstract description 8
- WOBHKFSMXKNTIM-UHFFFAOYSA-N Hydroxyethyl methacrylate Chemical compound CC(=C)C(=O)OCCO WOBHKFSMXKNTIM-UHFFFAOYSA-N 0.000 abstract description 5
- 239000012530 fluid Substances 0.000 abstract description 2
- 230000000246 remedial effect Effects 0.000 abstract description 2
- 238000000034 method Methods 0.000 description 10
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 9
- 238000012360 testing method Methods 0.000 description 8
- 239000007788 liquid Substances 0.000 description 7
- QTBSBXVTEAMEQO-UHFFFAOYSA-N Acetic acid Chemical compound CC(O)=O QTBSBXVTEAMEQO-UHFFFAOYSA-N 0.000 description 6
- 239000002585 base Substances 0.000 description 6
- 231100000419 toxicity Toxicity 0.000 description 6
- 230000001988 toxicity Effects 0.000 description 6
- 238000004090 dissolution Methods 0.000 description 5
- 230000008014 freezing Effects 0.000 description 5
- 238000007710 freezing Methods 0.000 description 5
- 239000004576 sand Substances 0.000 description 5
- 239000000126 substance Substances 0.000 description 5
- 230000008901 benefit Effects 0.000 description 4
- 239000000243 solution Substances 0.000 description 4
- 239000008399 tap water Substances 0.000 description 4
- 235000020679 tap water Nutrition 0.000 description 4
- GDDNTTHUKVNJRA-UHFFFAOYSA-N 3-bromo-3,3-difluoroprop-1-ene Chemical compound FC(F)(Br)C=C GDDNTTHUKVNJRA-UHFFFAOYSA-N 0.000 description 3
- LYCAIKOWRPUZTN-UHFFFAOYSA-N Ethylene glycol Chemical compound OCCO LYCAIKOWRPUZTN-UHFFFAOYSA-N 0.000 description 3
- 239000002537 cosmetic Substances 0.000 description 3
- 239000006071 cream Substances 0.000 description 3
- 239000003814 drug Substances 0.000 description 3
- 239000003995 emulsifying agent Substances 0.000 description 3
- 230000009931 harmful effect Effects 0.000 description 3
- 239000004848 polyfunctional curative Substances 0.000 description 3
- 231100000820 toxicity test Toxicity 0.000 description 3
- CERQOIWHTDAKMF-UHFFFAOYSA-N Methacrylic acid Chemical compound CC(=C)C(O)=O CERQOIWHTDAKMF-UHFFFAOYSA-N 0.000 description 2
- 239000003513 alkali Substances 0.000 description 2
- 230000015556 catabolic process Effects 0.000 description 2
- 150000001875 compounds Chemical class 0.000 description 2
- 238000010276 construction Methods 0.000 description 2
- 229940079593 drug Drugs 0.000 description 2
- 239000000835 fiber Substances 0.000 description 2
- 238000005342 ion exchange Methods 0.000 description 2
- JVTAAEKCZFNVCJ-UHFFFAOYSA-N lactic acid Chemical compound CC(O)C(O)=O JVTAAEKCZFNVCJ-UHFFFAOYSA-N 0.000 description 2
- 239000004745 nonwoven fabric Substances 0.000 description 2
- 239000012286 potassium permanganate Substances 0.000 description 2
- 229920003051 synthetic elastomer Polymers 0.000 description 2
- 239000005061 synthetic rubber Substances 0.000 description 2
- VSKJLJHPAFKHBX-UHFFFAOYSA-N 2-methylbuta-1,3-diene;styrene Chemical compound CC(=C)C=C.C=CC1=CC=CC=C1.C=CC1=CC=CC=C1 VSKJLJHPAFKHBX-UHFFFAOYSA-N 0.000 description 1
- 239000004925 Acrylic resin Substances 0.000 description 1
- 229920000178 Acrylic resin Polymers 0.000 description 1
- 241000239241 Amphipoda Species 0.000 description 1
- 241000252229 Carassius auratus Species 0.000 description 1
- 229920000049 Carbon (fiber) Polymers 0.000 description 1
- 241000257465 Echinoidea Species 0.000 description 1
- 241001465754 Metazoa Species 0.000 description 1
- CYTYCFOTNPOANT-UHFFFAOYSA-N Perchloroethylene Chemical group ClC(Cl)=C(Cl)Cl CYTYCFOTNPOANT-UHFFFAOYSA-N 0.000 description 1
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 description 1
- 229920002367 Polyisobutene Polymers 0.000 description 1
- FAPWRFPIFSIZLT-UHFFFAOYSA-M Sodium chloride Chemical compound [Na+].[Cl-] FAPWRFPIFSIZLT-UHFFFAOYSA-M 0.000 description 1
- XSTXAVWGXDQKEL-UHFFFAOYSA-N Trichloroethylene Chemical group ClC=C(Cl)Cl XSTXAVWGXDQKEL-UHFFFAOYSA-N 0.000 description 1
- 241000209140 Triticum Species 0.000 description 1
- 235000021307 Triticum Nutrition 0.000 description 1
- BZHJMEDXRYGGRV-UHFFFAOYSA-N Vinyl chloride Chemical compound ClC=C BZHJMEDXRYGGRV-UHFFFAOYSA-N 0.000 description 1
- 239000002253 acid Substances 0.000 description 1
- 239000003929 acidic solution Substances 0.000 description 1
- NIXOWILDQLNWCW-UHFFFAOYSA-N acrylic acid group Chemical group C(C=C)(=O)O NIXOWILDQLNWCW-UHFFFAOYSA-N 0.000 description 1
- 230000000844 anti-bacterial effect Effects 0.000 description 1
- 239000002518 antifoaming agent Substances 0.000 description 1
- 239000010426 asphalt Substances 0.000 description 1
- 230000015572 biosynthetic process Effects 0.000 description 1
- 238000004061 bleaching Methods 0.000 description 1
- 229910052793 cadmium Inorganic materials 0.000 description 1
- 239000004917 carbon fiber Substances 0.000 description 1
- 239000011248 coating agent Substances 0.000 description 1
- 238000000576 coating method Methods 0.000 description 1
- 239000008294 cold cream Substances 0.000 description 1
- 230000000052 comparative effect Effects 0.000 description 1
- 239000004567 concrete Substances 0.000 description 1
- 238000005336 cracking Methods 0.000 description 1
- 239000013078 crystal Substances 0.000 description 1
- 238000000354 decomposition reaction Methods 0.000 description 1
- 238000004332 deodorization Methods 0.000 description 1
- 239000003599 detergent Substances 0.000 description 1
- 230000006866 deterioration Effects 0.000 description 1
- 238000007922 dissolution test Methods 0.000 description 1
- 230000007613 environmental effect Effects 0.000 description 1
- 150000002148 esters Chemical class 0.000 description 1
- DUDCYUDPBRJVLG-UHFFFAOYSA-N ethoxyethane methyl 2-methylprop-2-enoate Chemical compound CCOCC.COC(=O)C(C)=C DUDCYUDPBRJVLG-UHFFFAOYSA-N 0.000 description 1
- 239000003172 expectorant agent Substances 0.000 description 1
- 230000003419 expectorant effect Effects 0.000 description 1
- 239000003925 fat Substances 0.000 description 1
- 239000000945 filler Substances 0.000 description 1
- 230000009975 flexible effect Effects 0.000 description 1
- 235000013312 flour Nutrition 0.000 description 1
- 239000006260 foam Substances 0.000 description 1
- 238000005187 foaming Methods 0.000 description 1
- 239000002778 food additive Substances 0.000 description 1
- 235000013373 food additive Nutrition 0.000 description 1
- 239000005452 food preservative Substances 0.000 description 1
- 235000019249 food preservative Nutrition 0.000 description 1
- 239000004310 lactic acid Substances 0.000 description 1
- 235000014655 lactic acid Nutrition 0.000 description 1
- 229910052745 lead Inorganic materials 0.000 description 1
- 238000005259 measurement Methods 0.000 description 1
- VNWKTOKETHGBQD-UHFFFAOYSA-N methane Chemical compound C VNWKTOKETHGBQD-UHFFFAOYSA-N 0.000 description 1
- 238000012986 modification Methods 0.000 description 1
- 230000004048 modification Effects 0.000 description 1
- 239000003607 modifier Substances 0.000 description 1
- 235000015097 nutrients Nutrition 0.000 description 1
- 239000007800 oxidant agent Substances 0.000 description 1
- 239000003973 paint Substances 0.000 description 1
- 239000000825 pharmaceutical preparation Substances 0.000 description 1
- 229940127557 pharmaceutical product Drugs 0.000 description 1
- 239000011574 phosphorus Substances 0.000 description 1
- 229910052698 phosphorus Inorganic materials 0.000 description 1
- 229920001083 polybutene Polymers 0.000 description 1
- 229920002635 polyurethane Polymers 0.000 description 1
- 239000004814 polyurethane Substances 0.000 description 1
- 239000000843 powder Substances 0.000 description 1
- 230000008569 process Effects 0.000 description 1
- 238000012545 processing Methods 0.000 description 1
- 239000011150 reinforced concrete Substances 0.000 description 1
- 230000002787 reinforcement Effects 0.000 description 1
- 239000011347 resin Substances 0.000 description 1
- 229920005989 resin Polymers 0.000 description 1
- 150000003839 salts Chemical class 0.000 description 1
- 239000002453 shampoo Substances 0.000 description 1
- 239000002689 soil Substances 0.000 description 1
- 230000008961 swelling Effects 0.000 description 1
- 229920002994 synthetic fiber Polymers 0.000 description 1
- 239000012209 synthetic fiber Substances 0.000 description 1
- 238000010998 test method Methods 0.000 description 1
- 229950011008 tetrachloroethylene Drugs 0.000 description 1
- 231100000331 toxic Toxicity 0.000 description 1
- 230000002588 toxic effect Effects 0.000 description 1
- 239000002699 waste material Substances 0.000 description 1
- 239000000080 wetting agent Substances 0.000 description 1
- 239000002023 wood Substances 0.000 description 1
- 210000002268 wool Anatomy 0.000 description 1
Classifications
-
- F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
- F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
- F16L—PIPES; JOINTS OR FITTINGS FOR PIPES; SUPPORTS FOR PIPES, CABLES OR PROTECTIVE TUBING; MEANS FOR THERMAL INSULATION IN GENERAL
- F16L55/00—Devices or appurtenances for use in, or in connection with, pipes or pipe systems
- F16L55/16—Devices for covering leaks in pipes or hoses, e.g. hose-menders
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B22/00—Use of inorganic materials as active ingredients for mortars, concrete or artificial stone, e.g. accelerators or shrinkage compensating agents
- C04B22/08—Acids or salts thereof
- C04B22/14—Acids or salts thereof containing sulfur in the anion, e.g. sulfides
- C04B22/142—Sulfates
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B24/00—Use of organic materials as active ingredients for mortars, concrete or artificial stone, e.g. plasticisers
- C04B24/12—Nitrogen containing compounds organic derivatives of hydrazine
- C04B24/121—Amines, polyamines
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B24/00—Use of organic materials as active ingredients for mortars, concrete or artificial stone, e.g. plasticisers
- C04B24/16—Sulfur-containing compounds
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B24/00—Use of organic materials as active ingredients for mortars, concrete or artificial stone, e.g. plasticisers
- C04B24/24—Macromolecular compounds
-
- C—CHEMISTRY; METALLURGY
- C04—CEMENTS; CONCRETE; ARTIFICIAL STONE; CERAMICS; REFRACTORIES
- C04B—LIME, MAGNESIA; SLAG; CEMENTS; COMPOSITIONS THEREOF, e.g. MORTARS, CONCRETE OR LIKE BUILDING MATERIALS; ARTIFICIAL STONE; CERAMICS; REFRACTORIES; TREATMENT OF NATURAL STONE
- C04B24/00—Use of organic materials as active ingredients for mortars, concrete or artificial stone, e.g. plasticisers
- C04B24/24—Macromolecular compounds
- C04B24/26—Macromolecular compounds obtained by reactions only involving carbon-to-carbon unsaturated bonds
- C04B24/2641—Polyacrylates; Polymethacrylates
-
- F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
- F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
- F16L—PIPES; JOINTS OR FITTINGS FOR PIPES; SUPPORTS FOR PIPES, CABLES OR PROTECTIVE TUBING; MEANS FOR THERMAL INSULATION IN GENERAL
- F16L55/00—Devices or appurtenances for use in, or in connection with, pipes or pipe systems
- F16L55/16—Devices for covering leaks in pipes or hoses, e.g. hose-menders
- F16L55/168—Devices for covering leaks in pipes or hoses, e.g. hose-menders from outside the pipe
-
- F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
- F16—ENGINEERING ELEMENTS AND UNITS; GENERAL MEASURES FOR PRODUCING AND MAINTAINING EFFECTIVE FUNCTIONING OF MACHINES OR INSTALLATIONS; THERMAL INSULATION IN GENERAL
- F16L—PIPES; JOINTS OR FITTINGS FOR PIPES; SUPPORTS FOR PIPES, CABLES OR PROTECTIVE TUBING; MEANS FOR THERMAL INSULATION IN GENERAL
- F16L55/00—Devices or appurtenances for use in, or in connection with, pipes or pipe systems
- F16L55/16—Devices for covering leaks in pipes or hoses, e.g. hose-menders
- F16L55/168—Devices for covering leaks in pipes or hoses, e.g. hose-menders from outside the pipe
- F16L55/175—Devices for covering leaks in pipes or hoses, e.g. hose-menders from outside the pipe by using materials which fill a space around the pipe before hardening
Landscapes
- Chemical & Material Sciences (AREA)
- Engineering & Computer Science (AREA)
- Ceramic Engineering (AREA)
- General Engineering & Computer Science (AREA)
- Materials Engineering (AREA)
- Structural Engineering (AREA)
- Organic Chemistry (AREA)
- Mechanical Engineering (AREA)
- Inorganic Chemistry (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Compositions Of Macromolecular Compounds (AREA)
Abstract
본 발명은 하수관 보수를 위한 지수제에 관한 것이고, 구체적으로 하수관의 보수 과정에서 보수액과 함께 투입되어 수분의 유입이 차단될 수 있도록 하는 하수관 보수를 위한 지수제에 관한 것이다. 지수제는 폴리에틸렌글리콜 아크릴레이트(Poly(ethylene glycol) acrylate), 폴리에틸렌글리콜 메타크릴레이트(Poly(ethylene glycol) methacrylate) 및 디에틸렌글리콜 메틸 에테르 메타크릴레이트(Di(ethylene glycol) methyl ether methacrylate)로 구성된 그룹으로부터 선택된 적어도 하나로 이루어진 주제; 및 과류산 암모늄(Ammonium persulfate), 과류산 칼륨(Potassium persulfate) 및 과류산소다(Sodium persulfate)로 구성된 그룹으로부터 선택된 적어도 하나로 이루어진 경화제를 포함한다.
Description
본 발명은 하수관 보수를 위한 지수제에 관한 것이고, 구체적으로 하수관의 보수 과정에서 보수액과 함께 투입되어 수분의 유입이 차단될 수 있도록 하는 하수관 보수를 위한 지수제에 관한 것이다.
하수관의 보수를 위하여 보수 장치가 하수관 내로 이동이 되고 예를 들어 CC카메라(Closed Circuit camera)와 같은 장치로 균열을 탐지하고 그리고 균열 지점에 지수제를 포함하는 보수제가 투입될 수 있다. 보수제는 균열을 메우면서 이와 동시에 외부로부터 수분의 유입이 차단될 수 있어야 하고 주제와 경화제로 이루어질 수 있다. 지수제로 수팽창 지수제 또는 물과 반응하여 급속하게 개방 셀 폼(foam)을 형성하는 폴리우레탄 지수제 또는 발포지수제와 같은 것이 사용될 수 있다.
지수제 또는 차수제와 관련된 선행기술로 특허공개번호 제1999-0064401호가 있다. 상기 선행기술은 팩커를 이용하여 비굴착식으로 하수관을 보수하는 복합보수공법에 관련된 기술로 수지, 부직포 및 탄소 섬유로 이루어진 보수제 및 지수제에 대하여 개시하고 있다.
지수제 또는 차수제와 관련된 다른 선행기술로 특허공개번호 제2009-0025451호 ‘아크릴레이트계 지수제 및 이를 이용한 철근콘크리트 구조물의 보수공법’이 있다. 상기 선행기술은 친수성 아크릴레이트, 경화제 및 망상 구조의 형성을 위한 촉진제가 8:1:1의 중량비로 이루어진 지수제에 대하여 개시하고 있다.
지수제 또는 차수제와 관련된 다른 선행기술로 특허등록번호 제1148982호 ‘지수와 보강을 일체화한 하수관로 보수제 및 이를 이용한 보수공법’이 있다. 상기 선행기술은 아스팔트, 폴리이소부틸렌 합성고무, 스티렌 이소프렌 스티렌 합성고무 및 폴리부텐으로 이루어진 보수제에 대하여 개시하고 있다.
선행기술에서 제시된 보수제 또는 지수제는 독성에 대한 안전성, 다른 보수제와 혼합 가능성 및 동결에 대한 안정성에 대하여 개시하고 있지 아니하다. 또한 지수제는 독립적으로 사용될 수 있는 것이 유리하지만 선행기술은 예를 들어 섬유 또는 부직포에 코팅이 된 형태로 사용되는 것에 대하여 개시하고 있다.
본 발명은 선행기술이 가진 이와 같은 문제점을 해결하기 위한 것으로 아래와 같은 목적을 가진다.
본 발명의 목적은 독성 안전성을 가지면서 외부 환경에 대하여 체적 변화, 열화 강도의 변화 및 동결에 대한 저항성을 가진 하수관의 보수를 위한 지수제를 제공하는 것이다.
본 발명의 적절한 실시 형태에 따르면, 지수제는 폴리에틸렌글리콜 아크릴레이트(Poly(ethylene glycol) acrylate), 폴리에틸렌글리콜 메타크릴레이트(Poly(ethylene glycol) methacrylate) 및 디에틸렌글리콜 메틸 에테르 메타크릴레이트(Di(ethylene glycol) methyl ether methacrylate)로 구성된 그룹으로부터 선택된 적어도 하나로 이루어진 주제; 및 과류산 암모늄(Ammonium persulfate), 과류산 칼륨(Potassium persulfate) 및 과류산소다(Sodium persulfate)로 구성된 그룹으로부터 선택된 적어도 하나로 이루어진 경화제를 포함한다.
본 발명의 다른 적절한 실시 형태에 따르면, 지수제는 모노에탄올 아민(monoethanol amine), 디메탄올아민(diethanol amine) 및 트리에탄올 아민(triethanolamine)으로 구성된 그룹으로부터 선택된 적어도 하나로 이루어진 촉진제를 더 포함한다.
본 발명의 또 다른 적절한 실시 형태에 따르면, 주제와 경화제는 중량비로 1: 0.5 내지 2의 비율로 혼합이 된다.
본 발명에 따른 지수제는 환경에 대한 영향이 작으면서 시공이 간단하고, 내구성, 내약품성 및 동결 안정성을 가진다는 이점을 가진다. 본 발명에 따른 지수제는 이 분야에서 공지된 임의의 보수 공법에 따라 시공될 수 있고 차수 또는 지수가 요구되는 임의의 보수 공사에 적용될 수 있다는 장점을 가진다. 추가로 본 발명에 따른 지수제는 독성을 가지지 않으므로 취급이 간단하고 작업자에게 유해한 영향을 미치지 않는다는 장점을 가진다.
아래에서 본 발명은 첨부된 도면에 제시된 실시 예를 참조하여 상세하게 설명이 되지만 실시 예는 본 발명의 명확한 이해를 위한 것으로 본 발명은 이에 제한되지 않는다. 아래의 설명에서 서로 다른 도면에서 동일한 도면 부호를 가지는 구성요소는 유사한 기능을 가지므로 발명의 이해를 위하여 필요하지 않는다면 반복하여 설명이 되지 않으며 공지의 구성요소는 간략하게 설명이 되거나 생략이 되지만 본 발명의 실시 예에서 제외되는 것으로 이해되지 않아야 한다.
하수도관 보수용 지수제는 콘크리트 흄관, 염화비닐 관 또는 지중 매설관의 보수 작업 과정에서 팩커와 같은 장치를 이용하여 보수가 되어야 할 지점에 투입될 수 있다. 지수제는 하수도관의 외부에 존재하는 토사에 혼합되어 경화될 수 있고 지수제의 경화에 의하여 내부 또는 외부의 수분의 유입이 방지될 수 있다. 본 발명에 따른 지수제는 하수도관을 비롯하여 지하에 매설되는 액체 또는 기체를 수송하기 위한 임의의 도관의 보수에 적용될 수 있다.
본 발명에 따른 지수제는 주제와 경화제로 이루어질 수 있고 필요에 따라 촉진제가 첨가될 수 있다.
주제는 폴리에틸렌글리콜 아크릴레이트(Poly(ethylene glycol) acrylate), 폴리에틸렌글리콜 메타크릴레이트(Poly(ethylene glycol) methacrylate) 및 디에틸렌글리콜 메틸 에테르 메타크릴레이트(Di(ethylene glycol) methyl ether methacrylate)로 구성된 그룹으로부터 선택된 적어도 하나로 이루어질 수 있다. 폴리에틸렌글리콜 아크릴레이트는 상온에서 액체가 되고 인화점이 약 113 ℃가 된다. 폴리에틸렌글리콜 메타크릴레이트는 폴리에틸렌 글리콜과 메타크릴 산의 에스테르에 해당하고 폴리에틸렌 글리콜은 의약 관계, 크림, 화장품의 유화제로 사용되고 그리고 메타크릴 산은 아크릴 수지의 주성분으로 이용되고 있다. 상온에서 액체 상태로 존재하는 폴리에틸렌글리콜 아크릴레이트는 합성섬유에 친수성, 정전 방지성, 유연성을 부여한 섬유 가공, 도료 개질제 또는 목재의 갈라짐 방지제로 사용될 수 있다. 디에틸렌글리콜 메틸에테르 메타크릴레이트는 분자량이 약 188.0 g/mol이 되고 밀도가 상온에서 1.02 g/㎤가 되는 무색의 액체 화합물에 해당된다.
경화제는 과류산 암모늄(Ammonium persulfate), 과류산 칼륨(Potassium persulfate) 및 과류산소다(Sodium persulfate)로 구성된 그룹으로부터 선택된 적어도 하나로 이루어질 수 있다. 과류산 암모늄은 소맥분의 개량제로 식품첨가물, 살균 표백, 식품 방지제 또는 지방의 탈취를 위한 용도로 사용될 수 있다. 과류산 암모늄은 강한 산화제로 사용될 수 있고 수용성이 된다. 과류산 암모늄은 상온에서 백색 가루 형태로 존재할 수 있다.
본 발명에 따른 지수제는 경화 촉진제를 포함할 수 있다. 경화 촉진제는, 모노에탄올 아민(monoethanol amine), 디메탄올아민(diethanol amine) 및 트리에탄올 아민(triethanolamine)으로 구성된 그룹으로부터 선택된 적어도 하나로 이루어질 수 있다. 트리에탄올 아민은 에멀션화제 또는 계면성제로 사용되거나 화장품 또는 의약품의 용도로 사용될 수 있다. 추가로 에탄올 아민은 모직물 또는 모 제품의 중성 세제로 사용되거나 삼푸, 콜드크림, 클렌징 크림, 바니싱 크림과 같은 화장품에서 인화성을 향상시키거나 습윤제로 사용될 수 있다.
본 발명에 따른 지수제는 중량비로 주제: 경화제가 1: 0.5 내지 2로 혼합이 될 수 있고, 추가로 경화촉진제가 지수제 전체 중량에 대하여 0.05 내지 0.5 wt%의 비율로 첨가될 수 있다.
일반적으로 지수제는 내약품성, 내산성, 내알칼리성 및 내구성을 가져야 하고 독성을 가지지 않아야 한다. 독성은 환경적인 측면에서 중요한 인자가 될 수 있다.

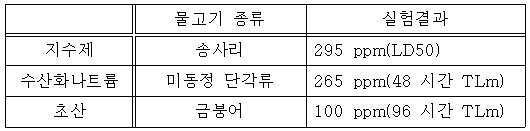

본 발명에 따른 지수제에 대하여 독성 실험이 실시되었다. 독성 실험은 송사리, 미동정 단각류(amphipoda) 및 금붕어에 대하여 실시되었고 그리고 비교 화합물로 초산 및 수산화나트륨이 선택되었다. 독성시험 결과는 아래의 표 1과 같다.
- LD50은 대상물의 50 %가 사망하는 약물 농도를 의미하고 그리고 48 시간 TLm 및 96 시간 TLm 약물을 함유하는 물에서 50 %가 사망하는 시간을 의미한다.
실험 결과에서 값이 클수록 미치는 영양이 작다는 것을 나타내므로 지수제가 수산화나트륨 또는 초산에 비하여 대상동물에 미치는 독성이 낮다는 것을 알 수 있다.
본 발명에 따른 지수제에 대하여 내구성 실험이 실시되었다. 내구성 실험은 주제인 폴리에틸렌글리콜 아크릴레이트, 폴리에틸렌글리콜 메타크릴레이트 및 디에틸렌글리콜 메틸 에테르 메타크릴레이트 중 하나가 선택되고 그리고 경화제로 과류산 암모늄(Ammonium persulfate), 과류산 칼륨(Potassium persulfate) 및 과류산소다(Sodium persulfate) 중 하나가 선택되었다. 주제와 경화제가 중량비로 1:1로 혼합되고 그리고 필요에 따라 주제의 0.1 wt%에 해당되는 경화촉진제가 사용되었다.
주제는 무색의 투명 액상으로 점도가 20 ℃에서 약 45 내지 50 CP, 비중이 동일 온도에서 1.10 내지 1.15, pH가 8.0 내지 8.2가 되고 그리고 경화제는 분말 형태의 백색 결정으로 비중이 1.93 내지 2.00이며, 경화 촉진제는 약간의 황색을 띠는 투명 액체로 점도가 20 ℃에서 10 내지 15 CP, 비중이 1.03 내지 1.10 그리고 pH가 11.5 내지 11.9인 것으로 나타났다.
(1) 내구성 시험
지수제를 액상 형태로 만들어 모래에 주입시켜 샌드겔(sandgel)로 만들어 수분을 충분히 가지는 모래 내에 묻어두고 경과 일수에 따른 압축 강도를 시험하였다. 수분은 샌드겔 전체 표면에 접촉이 되었고 온도에 변화를 주어 동결 한계를 측정하였다. 시험은 샌드겔을 -15 ℃에서 16시간 그리고 20 ℃에서 8 시간을 1 사이클(cycle)로 하고 4 사이클 마다 압축 강도를 측정하였다. 시험 결과가 표 2로 제시되었다.
*단위는 kg/㎤이 된다.

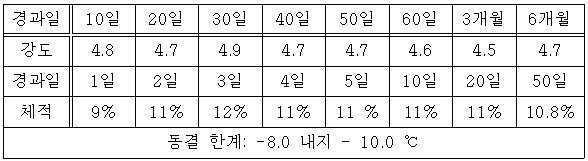

30일 정도가 경과한 후에 최대 강도가 나타나고 그리고 6개월 이후에 강도 변화 및 체적 변화가 나타나지 않았다.
체적은 증가율을 나타낸 것이며 2 내지 3일 이후에 최대값을 나타내고 그리고 그 후 일정한 값을 유지하였다. 건조 상태에서 체적이 감소되었지만 습윤 상태로 복원되면 체적이 동일한 수준으로 복원되는 것으로 나타났다.
(2) 내약품성 시험
지수제를 주입하여 고결 성형된 샌드겔을 아래와 같은 용액에 침적시키고 20 내지 25 ℃를 유지하면서 6개월이 경과된 후 결과를 측정하였다.
- 수돗물
매우 작은 양으로 팽창하였지만 미미한 수준이고 용해, 형상 변화 및 모세 파괴 현상은 관찰되지 않았다.
- 5 % 수산화나트륨 수용액
수돗물에 비해 더 팽창한 것으로 나타나지만 용해 및 모세 파괴 현상은 관찰되지 않았다.
- 5% 유산 용액
수돗물과 동일한 것으로 관찰되었다.
- 5% 식염수
수돗물과 거의 동일한 것으로 나타났다.
전체적으로 산성 용액에 비하여 알칼리 용액에 팽창 정도가 큰 것으로 나타났지만 염류에 의한 영향을 무시할 수 있는 수준으로 나타났다. 용해 또는 분해에 의한 모세 파괴 현상이 관찰되지 않았고 이것은 하수도관 내의 오수에 대하여 충분한 내약품성을 가진다는 것을 의미한다.
(3) 재용출 시험
주제와 경화제가 혼합되지 않는 상태에서 과망간산칼륨의 소비량을 M이라 하고 그리고 주제와 경화제를 혼합하여 고결 형태로 만든 후의 이온 교환수에 침적시키고 일정 기간이 경과된 후 과망간산칼륨의 잔량을 측정하여 N이라고 하였다.
재용출율(%) = N×100/M으로 측정하였고 측정결과는 아래와 같았다.

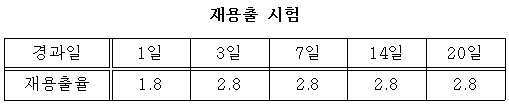

재용출율은 2.8 %인 것으로 나타나지만 이온 교환수가 사용된 이상 조건이므로 실제 현장의 경우 재용출율은 감소할 것으로 예상된다.
지수제에 대하여 아크릴시편을 이용하여 인장강도, 파단시 신장률 및 항장적이 시험되었고 그리고 폐기물공정시험법에 따라 유해 성분의 검출 여부가 시험되었고 표 4로 제시되었다.
시험 결과 Cu가 0.08mg/L가 검출되었고 그리고 CN-, Cr+6, Pb, Cd, Ag, Hg, 트리클로로에틸렌, 테트라클로로에틸렌 및 유기인은 검출되지 않는 것을 나타났다.
본 발명에 따른 지수제는 예를 들어 특허공개번호 제2009-0043982호에 제시된 공법 또는 특허공개번호 제2009-0109750호에 개시된 방법에 따라 매설관의 보수를 위하여 사용될 수 있다.
본 발명에 따른 지수제는 환경에 대한 영향이 작으면서 시공이 간단하고, 내구성, 내약품성 및 동결 안정성을 가진다는 이점을 가진다. 본 발명에 따른 지수제는 이 분야에서 공지된 임의의 보수 공법에 따라 시공될 수 있고 차수 또는 지수가 요구되는 임의의 보수 공사에 적용될 수 있다는 장점을 가진다. 추가로 본 발명에 따른 지수제는 독성을 가지지 않으므로 취급이 간단하고 작업자에게 유해한 영향을 미치지 않는다는 장점을 가진다.
위에서 본 발명은 제시된 실시 예를 참조하여 상세하게 설명이 되었지만 이 분야에서 통상의 지식을 가진 자는 제시된 실시 예를 참조하여 본 발명의 기술적 사상을 벗어나지 않는 범위에서 다양한 변형 및 수정 발명을 만들 수 있을 것이다. 본 발명은 이와 같은 변형 및 수정 발명에 의하여 제한되지 않으며 다만 아래에 첨부된 청구범위에 의하여 제한된다.
Claims (1)
- 지하에 매설되는 도관의 외부에 존재하는 토사에 혼합되어 경화되는 지수제에 있어서,
폴리에틸렌글리콜 아크릴레이트(Poly(ethylene glycol) acrylate), 폴리에틸렌글리콜 메타크릴레이트(Poly(ethylene glycol) methacrylate) 및 디에틸렌글리콜 메틸 에테르 메타크릴레이트(Di(ethylene glycol) methyl ether methacrylate)로 구성된 그룹으로부터 선택된 적어도 하나로 이루어진 주제;
과류산 암모늄(Ammonium persulfate), 과류산 칼륨(Potassium persulfate) 및 과류산소다(Sodium persulfate)로 구성된 그룹으로부터 선택된 적어도 하나로 이루어진 경화제; 및
모노에탄올 아민(monoethanol amine), 디메탄올아민(diethanol amine) 및 트리에탄올 아민(triethanolamine)으로 구성된 그룹으로부터 선택된 적어도 하나로 이루어진 경화 촉진제를 포함하고,
상기 주제와 경화제는 중량비로 1: 0.5 내지 2의 비율로 혼합이 되고, 상기 주제는 20 ℃에서 점도, 비중 및 pH가 45 내지 50 CP, 1.10 내지 1.15 및 8.0 내지 8.2가 되고, 최대 압축 강도와 체적 변화율은 각각 4.5 내지 4.8 kg/㎤ 및 9 내지 12 %가 되는 것을 특징으로 하는 하수관 보수를 위한 지수제.
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020180100367A KR20180098210A (ko) | 2018-08-27 | 2018-08-27 | 하수관 보수를 위한 지수제 |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| KR1020180100367A KR20180098210A (ko) | 2018-08-27 | 2018-08-27 | 하수관 보수를 위한 지수제 |
Related Parent Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020160005166A Division KR20160011687A (ko) | 2016-01-15 | 2016-01-15 | 하수관 보수를 위한 지수제 |
Publications (1)
| Publication Number | Publication Date |
|---|---|
| KR20180098210A true KR20180098210A (ko) | 2018-09-03 |
Family
ID=63601045
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| KR1020180100367A Withdrawn KR20180098210A (ko) | 2018-08-27 | 2018-08-27 | 하수관 보수를 위한 지수제 |
Country Status (1)
| Country | Link |
|---|---|
| KR (1) | KR20180098210A (ko) |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR102669593B1 (ko) * | 2023-12-22 | 2024-05-27 | 웅진고분자 주식회사 | 고분자 혼합 조성물을 이용한 하수관로 지수, 충진 비굴착 로봇 보수 공법 |
Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20090025451A (ko) | 2007-09-06 | 2009-03-11 | (주)대길특수엔지니어링 | 아크릴레이트계 지수제 및 이를 이용한 철근콘크리트구조물 보수 및 보강공법 |
| KR101148982B1 (ko) | 2011-08-26 | 2012-05-22 | (주)드림이앤지 | 지수와 보강을 일체화한 하수관로 보수제 및 이를 이용한 보수공법 |
-
2018
- 2018-08-27 KR KR1020180100367A patent/KR20180098210A/ko not_active Withdrawn
Patent Citations (2)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR20090025451A (ko) | 2007-09-06 | 2009-03-11 | (주)대길특수엔지니어링 | 아크릴레이트계 지수제 및 이를 이용한 철근콘크리트구조물 보수 및 보강공법 |
| KR101148982B1 (ko) | 2011-08-26 | 2012-05-22 | (주)드림이앤지 | 지수와 보강을 일체화한 하수관로 보수제 및 이를 이용한 보수공법 |
Cited By (1)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| KR102669593B1 (ko) * | 2023-12-22 | 2024-05-27 | 웅진고분자 주식회사 | 고분자 혼합 조성물을 이용한 하수관로 지수, 충진 비굴착 로봇 보수 공법 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| Cui et al. | Research and application of multi-functional acrylic resin grouting material | |
| Wang et al. | Self-healing cement composite: Amine-and ammonium-based pH-sensitive superabsorbent polymers | |
| KR101177307B1 (ko) | 수중공사용 수중불분리 시멘트 | |
| CN105985759A (zh) | 一种油井复合解堵剂及其制备方法 | |
| KR100956955B1 (ko) | 시멘트 혼입 폴리머계 도막방수제 및 그 제조방법 | |
| Asadollahfardi et al. | Effects of using concrete wash water on a few characteristics of new concrete. | |
| CN117948170B (zh) | 一种低回弹喷射混凝土的施工方法 | |
| JP2009155151A (ja) | セメント組成物用減水剤、及びセメント組成物 | |
| KR101183808B1 (ko) | 크랙보수용 탄성방수제 | |
| JP3970604B2 (ja) | 止水剤および止水工法 | |
| KR20180098210A (ko) | 하수관 보수를 위한 지수제 | |
| JP2004067453A (ja) | 空隙充填材および空隙充填工法 | |
| CN1597579A (zh) | 钻井废弃泥浆无害化处理剂及废弃泥浆处理工艺 | |
| KR20150012316A (ko) | 하수관 보수를 위한 지수제 | |
| KR20160011687A (ko) | 하수관 보수를 위한 지수제 | |
| Anagnostopoulos et al. | Effect of acrylic latex on the properties of cement grouts | |
| KR20140055181A (ko) | 하수관 보수를 위한 지수제 | |
| KR101478541B1 (ko) | 액체 침투 방수제 및 이를 이용한 방수 공법 | |
| Vedhasakthi et al. | Development of normal strength and high strength self curing concrete using super absorbing polymers (Sap) and comparison of strength characteristics | |
| JP2015205981A (ja) | 止水用組成物及び止水工法 | |
| Daoud et al. | The use of super absorbent polymer as a sealing agent in plain concrete | |
| JPS62129376A (ja) | 漏水管の補修方法 | |
| KR101246420B1 (ko) | 정화조용 무기질계 도막방수제 | |
| JP6420043B2 (ja) | モルタル組成物 | |
| JPS6234977A (ja) | 止水剤 |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A107 | Divisional application of patent | ||
| PA0107 | Divisional application |
Comment text: Divisional Application of Patent Patent event date: 20180827 Patent event code: PA01071R01D Filing date: 20160115 Application number text: 1020160005166 |
|
| PG1501 | Laying open of application | ||
| PC1203 | Withdrawal of no request for examination |
