Abstract

본 발명은 인가되는 전기 신호를 전달하는 제1기준부, 인가되는 전기 신호를, 제1기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제1천이부, 입력되는 전기 신호를 제1기준부나 제1천이부로 전달하는 제1입출력부, 제1기준부나 제1천이부로부터 인가되는 전기 신호를 전달하는 제2기준부, 제1기준부나 제1천이부로부터 인가되는 전기 신호를, 제2기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제2천이부, 제1기준부나 제1천이부로부터 인가되는 전기 신호를 제2기준부나 제2천이부로 전달하는 제1포웨이 스위칭부 및 제2기준부나 제2천이부로부터 인가되는 전기 신호를 출력하는 제2입출력부를 포함하는 양방향 분산 위상 천이 장치를 제공한다.

Description

양방향 분산 위상 천이 장치{APPARATUS FOR SHIFTING PHASOR BY-DIRECTIONALLY AND DISTRIBUTEDLY}
본 발명은 양방향 분산 위상 천이 장치에 관한 것으로서, 보다 상세하게는 인가되는 전기 신호의 위상을 소정의 각도만큼 천이시키기 위해서 다단계로 천이 회로를 구성하는 경우에 포웨이(four-way) 스위칭 소자를 채용한 양방향 분산 위상 천이 장치에 관한 것이다.
인가되는 전기 신호의 위상을 소정의 각도만큼 천이시키기 위해서는 일반적으로, 다단계로 천이 회로가 구성된다.
이러한 다단계의 천이 회로는 종래에는 각각의 천이 회로마다 2 개의 SPDT(Single Pole Double Throw) 스위칭 소자를 채용하고 있었다.
그런데, 각각의 천이 회로마다 2 개의 SPDT 스위칭 장치를 이용하여 연결하는 경우에는 SPDT 각각에서 스위칭 손실이 발생하여 여러 단계의 천이 회로를 연결시키는 것이 어려웠다.
따라서 본 발명은 종래 기술의 문제점을 해결하기 위하여 안출된 것으로, 본 발명이 이루고자 하는 기술적 과제는, 인가되는 전기 신호의 위상을 소정의 각도만큼 천이시키기 위해서 다단계로 천이 회로를 구성하는 경우에 포웨이(four-way) 스위칭 소자를 채용한 양방향 분산 위상 천이 장치를 제공하는 것이다.
본 발명이 이루고자 하는 기술적 과제들은 이상에서 언급한 기술적 과제들로 제한되지 않으며, 언급되지 않은 또 다른 기술적 과제들은 아래의 기재로부터 본 발명이 속하는 기술분야에서 통상의 지식을 가진 자에게 명확하게 이해될 수 있을 것이다.
상기와 같은 목적을 달성하기 위하여 본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치는 인가되는 전기 신호를 전달하는 제1기준부, 인가되는 전기 신호를, 상기 제1기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제1천이부, 입력되는 전기 신호를 상기 제1기준부나 상기 제1천이부로 전달하는 제1입출력부, 상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를 전달하는 제2기준부, 상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를, 상기 제2기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제2천이부, 상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를 상기 제2기준부나 상기 제2천이부로 전달하는 제1포웨이 스위칭부 및 상기 제2기준부나 상기 제2천이부로부터 인가되는 전기 신호를 출력하는 제2입출력부를 포함한다.
본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1기준부 또는 상기 제2기준부 중 어느 하나가 제11커패시터, 상기 제11커패시터에 연결되는 제12커패시터 및 상기 제11커패시터와 상기 제12커패시터의 접점과 접지 사이에 연결되는 제11인덕터를 포함하는 것이 바람직하다.
본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1천이부 또는 상기 제2천이부 중 어느 하나가 제21인덕터, 상기 제21인덕터에 연결되는 제22인덕터 및 상기 제21인덕터와 상기 제22인덕터의 접점과 접지 사이에 연결되는 제21커패시터를 포함하는 것이 바람직하다.
본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1기준부 또는 상기 제2기준부 중 어느 하나가 제31인덕터, 상기 제31인덕터에 연결되는 제32인덕터 및 상기 제31인덕터와 상기 제32인덕터의 접점과 접지 사이에 연결되는 제31커패시터를 포함하는 것이 바람직하다.
본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1천이부 또는 상기 제2천이부 중 어느 하나가 제41커패시터, 상기 제41커패시터에 연결되는 제42커패시터 및 상기 제41커패시터와 상기 제42커패시터의 접점과 접지 사이에 연결되는 제41인덕터를 포함하는 것이 바람직하다.
본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1포웨이 스위칭부가 제11포트와 제21포트사이에 연결되는 제1모스트랜지스터를 포함하며, 상기 제1모스트랜지스터가 턴온되는 경우에 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 제11스위칭부, 상기 제11포트와 제22포트사이에 연결되는 제2모스트랜지스터를 포함하며, 상기 제2모스트랜지스터가 턴온되는 경우에 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 제12스위칭부, 제12포트와 상기 제21포트사이에 연결되는 제3모스트랜지스터를 포함하며, 상기 제3모스트랜지스터가 턴온되는 경우에 상기 제12포트와 상기 제21포트사이에 전기 신호를 전달하는 제21스위칭부 및 상기 제12포트와 상기 제22포트사이에 연결되는 제4모스트랜지스터를 포함하며, 상기 제4모스트랜지스터가 턴온되는 경우에 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 제22스위칭부를 포함하는 것이 바람직하다.
본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1포웨이 스위칭부가 상기 제1모스트랜지스터의 드레인과 상기 제2모스트랜지스터의 드레인에 연결되며 상기 제4모스트랜지스터가 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 경우나 상기 제3모스트랜지스터가 상기 제21포트와 상기 제12포트사이에 전기 신호를 전달하는 경우에 상기 제1모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제2모스트랜지스터의 드레인과 접지를 연결시키는 제11접지부나, 상기 제4모스트랜지스터의 드레인과 상기 제3모스트랜지스터의 소스에 연결되며 상기 제1모스트랜지스터가 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 경우나 상기 제2모스트랜지스터가 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 경우에 상기 제4모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제3모스트랜지스터의 소스와 접지를 연결시키는 제12접지부나, 상기 제3모스트랜지스터의 드레인과 상기 제1모스트랜지스터의 소스에 연결되며 상기 제4모스트랜지스터가 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 경우나 상기 제2모스트랜지스터가 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 경우에 상기 제3모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제1모스트랜지스터의 소스와 접지를 연결시키는 제21접지부나, 상기 제4모스트랜지스터의 소스와 상기 제2모스트랜지스터의 소스에 연결되며 상기 제1모스트랜지스터가 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 경우나 상기 제3모스트랜지스터가 상기 제12포트와 상기 제21포트사이에 전기 신호를 전달하는 경우에 상기 제4모스트랜지스터의 소스와 접지를 연결시키거나 상기 제2모스트랜지스터의 소스와 접지를 연결시키는 제22접지부를 더 포함하는 것이 바람직하다.
본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1포웨이 스위칭부가 상기 제11포트와 상기 제11스위칭부 및 상기 제12스위칭부사이에 배치되어 상기 제11포트의 임피던스를 조절하는 제11임피던스부나, 상기 제12포트와 상기 제21스위칭부 및 상기 제22스위칭부사이에 배치되어 상기 제12포트의 임피던스를 조절하는 제12임피던스부나, 상기 제21포트와 상기 제11스위칭부 및 상기 제21스위칭부사이에 배치되어 상기 제21포트의 임피던스를 조절하는 제21임피던스부나, 상기 제22포트와 상기 제22스위칭부 및 상기 제12스위칭부사이에 배치되어 상기 제22포트의 임피던스를 조절하는 제22임피던스부를 더 포함하는 것이 바람직하다.
상기와 같은 목적을 달성하기 위하여 본 발명의 다른 실시예에 따른 양방향 분산 위상 천이 장치는 인가되는 전기 신호를 전달하는 제1기준부, 인가되는 전기 신호를, 상기 제1기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제1천이부, 입력되는 전기 신호를 상기 제1기준부나 상기 제1천이부로 전달하는 제1입출력부, 상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를 전달하는 제2기준부, 상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를, 상기 제2기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제2천이부, 상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를 상기 제2기준부나 상기 제2천이부로 전달하는 제1포웨이 스위칭부, 상기 제2기준부나 상기 제2천이부로부터 인가되는 전기 신호를 전달하는 제3기준부, 상기 제2기준부나 상기 제2천이부로부터 인가되는 전기 신호를, 상기 제3기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제3천이부, 상기 제2기준부나 상기 제2천이부로부터 인가되는 전기 신호를 상기 제3기준부나 상기 제3천이부로 전달하는 제2포웨이 스위칭부, 상기 제3기준부나 상기 제3천이부로부터 인가되는 전기 신호를 전달하는 제4기준부, 상기 제3기준부나 상기 제3천이부로부터 인가되는 전기 신호를, 상기 제4기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제4천이부, 상기 제3기준부나 상기 제3천이부로부터 인가되는 전기 신호를 상기 제4기준부나 상기 제4천이부로 전달하는 제3포웨이 스위칭부, 상기 제4기준부나 상기 제4천이부로부터 인가되는 전기 신호를 전달하는 제5기준부, 상기 제4기준부나 상기 제4천이부로부터 인가되는 전기 신호를, 상기 제5기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제5천이부, 상기 제4기준부나 상기 제4천이부로부터 인가되는 전기 신호를 상기 제5기준부나 상기 제5천이부로 전달하는 제4포웨이 스위칭부 및 상기 제5기준부나 상기 제5천이부로부터 인가되는 전기 신호를 출력하는 제2입출력부를 포함한다.
본 발명의 다른 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1기준부 내지 제5기준부 중 어느 하나가 제11커패시터, 상기 제11커패시터에 연결되는 제12커패시터 및 상기 제11커패시터와 상기 제12커패시터의 접점과 접지 사이에 연결되는 제11인덕터를 포함하는 것이 바람직하다.
본 발명의 다른 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1천이부 내지 제5천이부 중 어느 하나가 제21인덕터, 상기 제21인덕터에 연결되는 제22인덕터 및 상기 제21인덕터와 상기 제22인덕터의 접점과 접지 사이에 연결되는 제21커패시터를 포함하는 것이 바람직하다.
본 발명의 다른 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1기준부 내지 제5기준부 중 어느 하나가 제31인덕터, 상기 제31인덕터에 연결되는 제32인덕터 및 상기 제31인덕터와 상기 제32인덕터의 접점과 접지 사이에 연결되는 제31커패시터를 포함하는 것이 바람직하다.
본 발명의 다른 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1천이부 내지 제5천이부 중 어느 하나가 제41커패시터, 상기 제41커패시터에 연결되는 제42커패시터 및 상기 제41커패시터와 상기 제42커패시터의 접점과 접지 사이에 연결되는 제41인덕터를 포함하는 것이 바람직하다.
본 발명의 다른 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1포웨이 스위칭부 내지 제4포웨이 스위칭부 중 어느 하나가 제11포트와 제21포트사이에 연결되는 제1모스트랜지스터를 포함하며, 상기 제1모스트랜지스터가 턴온되는 경우에 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 제11스위칭부, 상기 제11포트와 제22포트사이에 연결되는 제2모스트랜지스터를 포함하며, 상기 제2모스트랜지스터가 턴온되는 경우에 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 제12스위칭부, 제12포트와 상기 제21포트사이에 연결되는 제3모스트랜지스터를 포함하며, 상기 제3모스트랜지스터가 턴온되는 경우에 상기 제12포트와 상기 제21포트사이에 전기 신호를 전달하는 제21스위칭부 및 상기 제12포트와 상기 제22포트사이에 연결되는 제4모스트랜지스터를 포함하며, 상기 제4모스트랜지스터가 턴온되는 경우에 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 제22스위칭부를 포함하는 것이 바람직하다.
본 발명의 다른 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1포웨이 스위칭부 내지 제4포웨이 스위칭부 중 어느 하나가 상기 제1모스트랜지스터의 드레인과 상기 제2모스트랜지스터의 드레인에 연결되며 상기 제4모스트랜지스터가 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 경우나 상기 제3모스트랜지스터가 상기 제21포트와 상기 제12포트사이에 전기 신호를 전달하는 경우에 상기 제1모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제2모스트랜지스터의 드레인과 접지를 연결시키는 제11접지부나, 상기 제4모스트랜지스터의 드레인과 상기 제3모스트랜지스터의 소스에 연결되며 상기 제1모스트랜지스터가 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 경우나 상기 제2모스트랜지스터가 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 경우에 상기 제4모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제3모스트랜지스터의 소스와 접지를 연결시키는 제12접지부나, 상기 제3모스트랜지스터의 드레인과 상기 제1모스트랜지스터의 소스에 연결되며 상기 제4모스트랜지스터가 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 경우나 상기 제2모스트랜지스터가 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 경우에 상기 제3모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제1모스트랜지스터의 소스와 접지를 연결시키는 제21접지부나, 상기 제4모스트랜지스터의 소스와 상기 제2모스트랜지스터의 소스에 연결되며 상기 제1모스트랜지스터가 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 경우나 상기 제3모스트랜지스터가 상기 제12포트와 상기 제21포트사이에 전기 신호를 전달하는 경우에 상기 제4모스트랜지스터의 소스와 접지를 연결시키거나 상기 제2모스트랜지스터의 소스와 접지를 연결시키는 제22접지부를 더 포함하는 것이 바람직하다.
본 발명의 다른 실시예에 따른 양방향 분산 위상 천이 장치는 상기 제1포웨이 스위칭부 내지 제4포웨이 스위칭부 중 어느 하나가 상기 제11포트와 상기 제11스위칭부 및 상기 제12스위칭부사이에 배치되어 상기 제11포트의 임피던스를 조절하는 제11임피던스부나, 상기 제12포트와 상기 제21스위칭부 및 상기 제22스위칭부사이에 배치되어 상기 제12포트의 임피던스를 조절하는 제12임피던스부나, 상기 제21포트와 상기 제11스위칭부 및 상기 제21스위칭부사이에 배치되어 상기 제21포트의 임피던스를 조절하는 제21임피던스부나, 상기 제22포트와 상기 제22스위칭부 및 상기 제12스위칭부사이에 배치되어 상기 제22포트의 임피던스를 조절하는 제22임피던스부를 더 포함하는 것이 바람직하다.
본 발명의 실시예들에 따른 양방향 분산 위상 천이 장치는 인가되는 전기 신호의 위상을 소정의 각도만큼 천이시키기 위해서 다단계로 천이 회로를 구성하는 경우에 포웨이(four-way) 스위칭 소자를 채용하여 연결함으로써, 각각의 천이 회로에서 스위칭 손실을 효과적으로 감소시킬 수 있다.

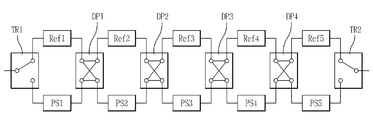

도 1은 본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치의 회로도.
도 2는 도 1의 양방향 분산 위상 천이 장치의 일 실시예에 따른 제1기준부의 회로도.
도 3은 도 1의 양방향 분산 위상 천이 장치의 일 실시예에 따른 제1천이부의 회로도.
도 4는 도 1의 양방향 분산 위상 천이 장치의 다른 실시예에 따른 제1기준부의 회로도.
도 5는 도 1의 양방향 분산 위상 천이 장치의 다른 실시예에 따른 제1천이부의 회로도.
도 6은 도 1의 양방향 분산 위상 천이 장치의 제1포웨이 스위칭부의 회로도.
이하 첨부된 도면을 참조로 본 발명의 바람직한 실시 예를 상세히 설명하기로 한다. 기타 실시예들의 구체적인 사항들은 상세한 설명 및 도면들에 포함되어 있다. 본 발명의 장점 및 특징, 그리고 그것들을 달성하는 방법은 첨부되는 도면과 함께 상세하게 후술되어 있는 실시예들을 참조하면 명확해질 것이다. 명세서 전체에 걸쳐 동일 참조 부호는 동일 구성 요소를 지칭한다.
도 1은 본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치의 회로도이며, 도 2는 도 1의 양방향 분산 위상 천이 장치의 제1천이부의 회로도이고, 도 3은 도 1의 양방향 분산 위상 천이 장치의 제1포웨이 스위칭부의 회로도이다.
본 발명의 일 실시예에 따른 실시간 스위칭 장치는 도 1에 도시된 것처럼, 제1기준부(Ref1), 제1천이부(PS1), 제1입출력부(TR1), 제2기준부(Ref2), 제2천이부(PS2), 제1포웨이 스위칭부(DP1), 제3기준부(Ref3), 제3천이부(PS3), 제2포웨이 스위칭부(DP2), 제4기준부(Ref4), 제4천이부(PS4), 제3포웨이 스위칭부(DP3), 제5기준부(Ref5), 제5천이부(PS5), 제4포웨이 스위칭부(DP4) 및 제2입출력부(TR2)를 포함하여 구성될 수 있다.
제1기준부(Ref1)는 인가되는 전기 신호를 전달하며, 제1천이부(PS1)는 인가되는 전기 신호를, 제1기준부(Ref1)에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달한다.
제1입출력부(TR1)는 입력되는 전기 신호를 제1기준부(Ref1)나 제1천이부(PS1)로 전달하며, SPDT(Single Pole Double Throw) 스위칭 소자를 이용하여 구성할 수 있다.
제2기준부(Ref2)는 제1기준부(Ref1)나 제1천이부(PS1)로부터 인가되는 전기 신호를 전달하며, 제2천이부(PS2)는 제1기준부(Ref1)나 제1천이부(PS1)로부터 인가되는 전기 신호를, 제2기준부(Ref2)에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하고, 제1포웨이 스위칭부(DP1)는 제1기준부(Ref1)나 제1천이부(PS1)로부터 인가되는 전기 신호를 제2기준부(Ref2)나 제2천이부(PS2)로 전달한다.
제3기준부(Ref3)는 제2기준부(Ref2)나 제2천이부(PS2)로부터 인가되는 전기 신호를 전달하며, 제3천이부(PS3)는 제2기준부(Ref2)나 제2천이부(PS2)로부터 인가되는 전기 신호를, 제3기준부(Ref3)에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하고, 제2포웨이 스위칭부(DP2)는 제2기준부(Ref2)나 제2천이부(PS2)로부터 인가되는 전기 신호를 제3기준부(Ref3)나 제3천이부(PS3)로 전달한다.
제4기준부(Ref4)는 제3기준부(Ref3)나 제3천이부(PS3)로부터 인가되는 전기 신호를 전달하며, 제4천이부(PS4)는 제3기준부(Ref3)나 제3천이부(PS3)로부터 인가되는 전기 신호를, 제4기준부(Ref4)에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하고, 제3포웨이 스위칭부(DP3)는 제3기준부(Ref3)나 제3천이부(PS3)로부터 인가되는 전기 신호를 제4기준부(Ref4)나 제4천이부(PS4)로 전달한다.
제5기준부(Ref5)는 제4기준부(Ref4)나 제4천이부(PS4)로부터 인가되는 전기 신호를 전달하며, 제5천이부(PS5)는 제4기준부(Ref4)나 제4천이부(PS4)로부터 인가되는 전기 신호를, 제5기준부(Ref5)에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하고, 제4포웨이 스위칭부(DP4)는 제4기준부(Ref4)나 제4천이부(PS4)로부터 인가되는 전기 신호를 제5기준부(Ref5)나 제5천이부(PS5)로 전달한다.
제2입출력부(TR2)는 제5기준부(Ref5)나 제5천이부(PS5)로부터 전달되는 전기 신호를 출력하며, SPDT(Single Pole Double Throw) 스위칭 소자를 이용하여 구성할 수 있다.
본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치는 반드시 제1입출력부(TR1)를 통해서 전기 신호가 입력되고 제2입출력부(TR2)를 통해서 전기 신호가 출력될 필요는 없으며, 필요에 따라서 제1입출력부(TR1)를 통해서 전기 신호가 입력되고 제2입출력부(TR2)를 통해서 전기 신호가 출력될 수도 있고, 제2입출력부(TR2)를 통해서 전기 신호가 입력되고 제1입출력부(TR1)를 통해서 전기 신호가 출력될 수도 있다.
도 2를 참조하여, 제1기준부(Ref1)에 대해서 상세하게 설명한다.
제1기준부(Ref1)는 도 2에 도시된 것처럼, 제11커패시터(C11), 제11커패시터(C11)에 연결되는 제12커패시터(C12) 및 제11커패시터(C11)와 제12커패시터(C12)의 접점과 접지 사이에 연결되는 제11인덕터(L11)를 포함한다.
여기에서, 제2기준부 내지 제5기준부(Ref2, Ref3, Ref4, Ref5)는 제1기준부(Ref1)와 동일하게 구성될 수 있다.
도 3을 참조하여, 제1천이부(PS1)에 대해서 상세하게 설명한다.
제1천이부(PS1)는 도 3에 도시된 것처럼, 제21인덕터(L21), 제21인덕터(L21)에 연결되는 제22인덕터(L22) 및 제21인덕터(L21)와 제22인덕터(L22)의 접점과 접지 사이에 연결되는 제21커패시터(C21)를 포함하며, 제21인덕터(L21)의 인덕턴스, 제22인덕터(L22)의 인덕턴스 및 제21커패시터(C21)의 커패시턴스를 조정하여 천이되는 위상 각도를 조절할 수 있다.
여기에서, 제2천이부 내지 제5천이부(PS2, PS3, PS4, PS5)는 제1천이부(PS1)와 동일하게 구성될 수 있다.
도 4를 참조하여, 다른 실시예에 따른 제1기준부(Ref1)에 대해서 상세하게 설명한다.
제1기준부(Ref1)는 도 4에 도시된 것처럼, 제31인덕터(L31), 제31인덕터(L31)에 연결되는 제32인덕터(L32) 및 제31인덕터(L31)와 제32인덕터(L32)의 접점과 접지 사이에 연결되는 제31커패시터(C31)를 포함한다.
여기에서, 제2기준부 내지 제5기준부(Ref2, Ref3, Ref4, Ref5)는 제1기준부(Ref1)와 동일하게 구성될 수 있다.
도 5를 참조하여 다른 실시예에 따른 제1천이부(PS1)에 대해서 자세하게 설명한다.
제1천이부(PS1)는 도 5에 도시된 것처럼, 제41커패시터(C41), 제41커패시터(C41)에 연결되는 제42커패시터(C42) 및 제41커패시터(C41)와 제42커패시터(C42)의 접점과 접지 사이에 연결되는 제41인덕터(L41)를 포함하며, 제41커패시터(C41)의 커패시턴스, 제42커패시터(C42)의 커패시턴스 및 제41인덕터(L41)의 인덕턴스를 조정하여 천이되는 위상 각도를 조절할 수 있다.
여기에서, 제2천이부 내지 제5천이부(PS2, PS3, PS4, PS5)는 제1천이부(PS1)와 동일하게 구성될 수 있다.
도 6을 참조하여, 제1포웨이 스위칭부(DP1)에 대해서 상세하게 설명한다.
제1포웨이 스위칭부(DP1)는 제11스위칭부(1110), 제12스위칭부(1120), 제21스위칭부(1210) 및 제22스위칭부(1220)를 포함한다.
제11스위칭부(1110)는 제11포트(P11)와 제21포트(P21)사이에 연결되는 제1모스트랜지스터(M1)를 포함하며, 제1모스트랜지스터(M1)가 턴온되는 경우에 제11포트(P11)와 제21포트(P21)사이에 전기 신호를 전달한다.
여기에서, 저항(R1111)은 바이어스 전압(Bias111)을 전달하기 위한 것이며, 저항(R1112)은 누설 전류를 억제하기 위한 것이다.
제12스위칭부(1120)는 제11포트(P11)와 제22포트(P22)사이에 연결되는 제2모스트랜지스터(M2)를 포함하며, 제2모스트랜지스터(M2)가 턴온되는 경우에 제11포트(P11)와 제22포트(P22)사이에 전기 신호를 전달한다.
여기에서, 저항(R1121)은 바이어스 전압(Bias112)을 전달하기 위한 것이며, 저항(R1122)은 누설 전류를 억제하기 위한 것이다.
제21스위칭부(1210)는 제12포트(P12)와 상기 제21포트(P21)사이에 연결되는 제3모스트랜지스터(M3)를 포함하며, 제3모스트랜지스터(M3)가 턴온되는 경우에 제12포트(P12)와 제21포트(P21)사이에 전기 신호를 전달한다.
여기에서, 저항(R1211)은 바이어스 전압(Bias121)을 전달하기 위한 것이며, 저항(R1212)은 누설 전류를 억제하기 위한 것이다.
제22스위칭부(1220)는 제12포트(P12)와 제22포트(P22)사이에 연결되는 제4모스트랜지스터(M4)를 포함하며, 제4모스트랜지스터(M4)가 턴온되는 경우에 제12포트(P12)와 제22포트(P22)사이에 전기 신호를 전달한다.
여기에서, 저항(R1221)은 바이어스 전압(Bias122)을 전달하기 위한 것이며, 저항(R1222)은 누설 전류를 억제하기 위한 것이다.
한편, 제1모스트랜지스터(M1)의 드레인과 제2모스트랜지스터(M2)의 드레인에 연결되며, 제4모스트랜지스터(M4)가 제12포트(P12)와 제22포트(P22)사이에 전기 신호를 전달하는 경우나 제3모스트랜지스터(M3)가 제21포트(P21)와 제12포트(P12)사이에 전기 신호를 전달하는 경우에, 제1모스트랜지스터(M1)의 드레인과 접지를 연결시키거나 제2모스트랜지스터(M2)의 드레인과 접지를 연결시키는 제11접지부(2110)가 더 포함될 수 있으며, 이러한 제11접지부(2110)는 제5모스트랜지스터(M5)를 포함할 수 있다.
여기에서, 저항(R2111)은 바이어스 전압(Bias211)을 전달하기 위한 것이며, 저항(R2112)은 누설 전류를 억제하기 위한 것이다.
상술한 것처럼, 제4모스트랜지스터(M4)가 제12포트(P12)와 제22포트(P22)사이에 전기 신호를 전달하는 경우나 제3모스트랜지스터(M3)가 제21포트(P21)와 제12포트(P12)사이에 전기 신호를 전달하는 경우에, 제11접지부(2110)가 제1모스트랜지스터(M1)의 드레인과 접지를 연결시키거나 제2모스트랜지스터(M2)의 드레인과 접지를 연결시킴으로써, 제4모스트랜지스터(M4)가 제12포트(P12)와 제22포트(P22)사이에 전기 신호를 전달하는 경우나 제3모스트랜지스터(M3)가 제21포트(P21)와 제12포트(P12)사이에 전기 신호를 전달하는 경우에, 전기 신호가 제12포트(P12)와 제22포트(P22)사이나 제21포트(P21)와 제12포트(P12)사이에서 누설되는 것을 효과적으로 억제할 수 있다.
또한, 제4모스트랜지스터(M4)의 드레인과 제3모스트랜지스터(M3)의 소스에 연결되며, 제1모스트랜지스터(M1)가 제11포트(P11)와 제21포트(P21)사이에 전기 신호를 전달하는 경우나 제2모스트랜지스터(M2)가 제11포트(P11)와 제22포트(P22)사이에 전기 신호를 전달하는 경우에, 제4모스트랜지스터(M4)의 드레인과 접지를 연결시키거나 제3모스트랜지스터(M3)의 소스와 접지를 연결시키는 제12접지부(2120)가 더 포함될 수 있으며, 이러한 제12접지부(2120)는 제6모스트랜지스터(M6)를 포함할 수 있다.
여기에서, 저항(R2121)은 바이어스 전압(Bias212)을 전달하기 위한 것이며, 저항(R2122)은 누설 전류를 억제하기 위한 것이다.
상술한 것처럼, 제1모스트랜지스터(M1)가 제11포트(P11)와 제21포트(P21)사이에 전기 신호를 전달하는 경우나 제2모스트랜지스터(M2)가 제11포트(P11)와 제22포트(P22)사이에 전기 신호를 전달하는 경우에, 제12접지부(2120)가 제4모스트랜지스터(M4)의 드레인과 접지를 연결시키거나 제3모스트랜지스터(M3)의 소스와 접지를 연결시킴으로써, 제1모스트랜지스터(M1)가 제11포트(P11)와 제21포트(P21)사이에 전기 신호를 전달하는 경우나 제2모스트랜지스터(M2)가 제11포트(P11)와 제22포트(P22)사이에 전기 신호를 전달하는 경우에, 전기 신호가 제11포트(P11)와 제21포트(P21)사이나 제11포트(P11)와 제22포트(P22)사이에서 누설되는 것을 효과적으로 억제할 수 있다.
또한, 제3모스트랜지스터(M3)의 드레인과 제1모스트랜지스터(M1)의 소스에 연결되며, 제4모스트랜지스터(M4)가 제12포트(P12)와 제22포트(P22)사이에 전기 신호를 전달하는 경우나 제2모스트랜지스터(M2)가 제11포트(P11)와 제22포트(P22)사이에 전기 신호를 전달하는 경우에, 제3모스트랜지스터(M3)의 드레인과 접지를 연결시키거나 제1모스트랜지스터(M1)의 소스와 접지를 연결시키는 제21접지부(2210)가 더 포함될 수 있으며, 이러한 제21접지부(2210)는 제7모스트랜지스터(M7)를 포함할 수 있다.
여기에서, 저항(R2211)은 바이어스 전압(Bias221)을 전달하기 위한 것이며, 저항(R2212)은 누설 전류를 억제하기 위한 것이다.
상술한 것처럼, 제4모스트랜지스터(M4)가 제12포트(P12)와 제22포트(P22)사이에 전기 신호를 전달하는 경우나 제2모스트랜지스터(M2)가 제11포트(P11)와 제22포트(P22)사이에 전기 신호를 전달하는 경우에, 제21접지부(2210)가 제3모스트랜지스터(M3)의 드레인과 접지를 연결시키거나 제1모스트랜지스터(M1)의 소스와 접지를 연결시킴으로써, 제4모스트랜지스터(M4)가 제12포트(P12)와 제22포트(P22)사이에 전기 신호를 전달하는 경우나 제2모스트랜지스터(M2)가 제11포트(P11)와 제22포트(P22)사이에 전기 신호를 전달하는 경우에, 전기 신호가 제12포트(P12)와 제22포트(P22)사이나 제11포트(P11)와 제22포트(P22)사이에서 누설되는 것을 효과적으로 억제할 수 있다.
또한, 제4모스트랜지스터(M4)의 소스와 제2모스트랜지스터(M2)의 소스에 연결되며, 제1모스트랜지스터(M1)가 제11포트(P11)와 제21포트(P21)사이에 전기 신호를 전달하는 경우나 제3모스트랜지스터(M3)가 제12포트(P12)와 제21포트(P21)사이에 전기 신호를 전달하는 경우에, 제4모스트랜지스터(M4)의 소스와 접지를 연결시키거나 제2모스트랜지스터(M2)의 소스와 접지를 연결시키는 제22접지부(2220)가 더 포함될 수 있으며, 이러한 제22접지부(2220)는 제8모스트랜지스터(M8)를 포함할 수 있다.
여기에서, 저항(R2221)은 바이어스 전압(Bias222)을 전달하기 위한 것이며, 저항(R2222)은 누설 전류를 억제하기 위한 것이다.
상술한 것처럼, 제1모스트랜지스터(M1)가 제11포트(P11)와 제21포트(P21)사이에 전기 신호를 전달하는 경우나 제3모스트랜지스터(M3)가 제12포트(P12)와 제21포트(P21)사이에 전기 신호를 전달하는 경우에, 제22접지부(2220)가 제4모스트랜지스터(M4)의 소스와 접지를 연결시키거나 제2모스트랜지스터(M2)의 소스와 접지를 연결시킴으로써, 제1모스트랜지스터(M1)가 제11포트(P11)와 제21포트(P21)사이에 전기 신호를 전달하는 경우나 제3모스트랜지스터(M3)가 제12포트(P12)와 제21포트(P21)사이에 전기 신호를 전달하는 경우에, 전기 신호가 제11포트(P11)와 제21포트(P21)사이나 제12포트(P12)와 제21포트(P21)사이에서 누설되는 것을 효과적으로 억제할 수 있다.
한편, 제11포트(P11)와 제11스위칭부(1110) 및 제12스위칭부(1120)사이에 배치되어, 제11포트(P11)의 임피던스를 조절하는 제11임피던스부(3110)가 더 포함될 수 있으며, 구체적으로, 제11임피던스부(3110)는 제1인덕터(L1)를 포함할 수 있다.
이러한 제11임피던스부(3110)는 제1모스트랜지스터(M1)나 제2모스트랜지스터(M2)에 의해서 발생되는 기생 커패시턴스를 상쇄시킬 수 있다.
또한, 제12포트(P12)와 제21스위칭부(1210) 및 제22스위칭부(1220)사이에 배치되어, 상기 제12포트(P12)의 임피던스를 조절하는 제12임피던스부(3120)가 더 포함될 수 있으며, 구체적으로, 제12임피던스부(3120)는 제2인덕터(L2)를 포함할 수 있다.
이러한 제12임피던스부(3120)는 제4모스트랜지스터(M4)나 제3모스트랜지스터(M3)에 의해서 발생되는 기생 커패시턴스를 상쇄시킬 수 있다.
또한, 제21포트(P21)와 제11스위칭부(1110) 및 제21스위칭부(1210)사이에 배치되어, 제21포트(P21)의 임피던스를 조절하는 제21임피던스부(3210)가 더 포함될 수 있으며, 구체적으로, 제21임피던스부(3210)는 제3인덕터(L3)를 포함할 수 있다.
이러한 제21임피던스부(3210)는 제1모스트랜지스터(M1)나 제3모스트랜지스터(M3)에 의해서 발생되는 기생 커패시턴스를 상쇄시킬 수 있다.
또한, 제22포트(P22)와 제22스위칭부(1220) 및 제12스위칭부(1120)사이에 배치되어, 제22포트(P22)의 임피던스를 조절하는 제22임피던스부(3220)가 더 포함될 수 있으며, 구체적으로, 제22임피던스부(3220)는 제4인덕터(L4)를 포함할 수 있다.
이러한 제22임피던스부(3220)는 제4모스트랜지스터(M4)나 제2모스트랜지스터(M2)에 의해서 발생되는 기생 커패시턴스를 상쇄시킬 수 있다.
여기에서, 제2포웨이 스위칭부(DP2) 내지 제4포웨이 스위칭부(DP2, DP3, DP4)는 제1포웨이 스위칭부(DP1)와 동일하게 구성하는 것이 바람직하다.
한편, 본 발명의 일 실시예에 따른 양방향 분산 위상 천이 장치는 반드시 제1기준부 내지 제5기준부(Ref1,Ref2, Ref3, Ref4, Ref5)나 제1천이부 내지 제5천이부(PS1, PS2, PS3, PS4, PS5)를 포함할 필요는 없으며, 필요에 따라서 지연 회로를 2 단계로 구성하거나 3 단계로 구성하거나 4 단계로 구성할 수 있다.
예를 들어, 지연 회로가 2 단계로 구성될 경우에는 제1입출력부(TR1), 제1기준부(Ref1), 제1천이부(PS1), 제2기준부(Ref2), 제2천이부(PS2), 제1포웨이 스위칭부(DP1) 및 제2입출력부(TR2)를 포함하여 구성될 수 있으며, 지연 회로가 3 단계로 구성될 경우에는 제1입출력부(TR1), 제1기준부(Ref1), 제1천이부(PS1), 제2기준부(Ref2), 제2천이부(PS2), 제1포웨이 스위칭부(DP1), 제3기준부(Ref3), 제3천이부(PS3), 제2포웨이 스위칭부(DP2) 및 제2입출력부(TR2)를 포함하여 구성될 수 있고, 지연 회로가 4 단계로 구성될 경우에는 제1입출력부(TR1), 제1기준부(Ref1), 제1천이부(PS1), 제2기준부(Ref2), 제2천이부(PS2), 제1포웨이 스위칭부(DP1), 제3기준부(Ref3), 제3천이부(PS3), 제2포웨이 스위칭부(DP2), 제4기준부(Ref4), 제4천이부(PS4), 제3포웨이 스위칭부(DP3) 및 제2입출력부(TR2)를 포함하여 구성될 수 있다.
이상, 본 발명을 본 발명의 원리를 예시하기 위한 바람직한 실시예와 관련하여 설명하고 도시하였지만, 본 발명은 그와 같이 도시되고 설명된 그대로의 구성 및 작용으로 한정되는 것이 아니다.
오히려, 첨부된 청구범위의 사상 및 범주를 일탈함이 없이 본 발명에 대한 다수의 변경 및 수정이 가능함을 당업자들은 잘 이해할 수 있을 것이다.
따라서, 그러한 모든 적절한 변경 및 수정과 균등물들도 본 발명의 범위에 속하는 것으로 간주되어야 할 것이다.

Claims (16)

  1. 인가되는 전기 신호를 전달하는 제1기준부;
    인가되는 전기 신호를, 상기 제1기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제1천이부;
    입력되는 전기 신호를 상기 제1기준부나 상기 제1천이부로 전달하는 제1입출력부;
    상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를 전달하는 제2기준부;
    상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를, 상기 제2기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제2천이부;
    상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를 상기 제2기준부나 상기 제2천이부로 전달하는 제1포웨이 스위칭부; 및
    상기 제2기준부나 상기 제2천이부로부터 인가되는 전기 신호를 출력하는 제2입출력부를 포함하는 양방향 분산 위상 천이 장치.
  2. 제 1 항에 있어서,
    상기 제1기준부 또는 상기 제2기준부 중 어느 하나는
    제11커패시터;
    상기 제11커패시터에 연결되는 제12커패시터; 및
    상기 제11커패시터와 상기 제12커패시터의 접점과 접지 사이에 연결되는 제11인덕터를 포함하는 것을 특징으로 하는 양방향 분산 위상 천이 장치.
  3. 제 1 항에 있어서,
    상기 제1천이부 또는 상기 제2천이부 중 어느 하나는
    제21인덕터;
    상기 제21인덕터에 연결되는 제22인덕터; 및
    상기 제21인덕터와 상기 제22인덕터의 접점과 접지 사이에 연결되는 제21커패시터를 포함하는 것을 특징으로 하는 양방향 분산 위상 천이 장치.
  4. 제 1 항에 있어서,
    상기 제1기준부 또는 상기 제2기준부 중 어느 하나는
    제31인덕터;
    상기 제31인덕터에 연결되는 제32인덕터; 및
    상기 제31인덕터와 상기 제32인덕터의 접점과 접지 사이에 연결되는 제31커패시터를 포함하는 것을 특징으로 하는 양방향 분산 위상 천이 장치.
  5. 제 1 항에 있어서,
    상기 제1천이부 또는 상기 제2천이부 중 어느 하나는
    제41커패시터;
    상기 제41커패시터에 연결되는 제42커패시터; 및
    상기 제41커패시터와 상기 제42커패시터의 접점과 접지 사이에 연결되는 제41인덕터를 포함하는 것을 특징으로 하는 양방향 분산 위상 천이 장치.
  6. 제 1 항에 있어서,
    상기 제1포웨이 스위칭부는
    제11포트와 제21포트사이에 연결되는 제1모스트랜지스터를 포함하며, 상기 제1모스트랜지스터가 턴온되는 경우에 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 제11스위칭부;
    상기 제11포트와 제22포트사이에 연결되는 제2모스트랜지스터를 포함하며, 상기 제2모스트랜지스터가 턴온되는 경우에 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 제12스위칭부;
    제12포트와 상기 제21포트사이에 연결되는 제3모스트랜지스터를 포함하며, 상기 제3모스트랜지스터가 턴온되는 경우에 상기 제12포트와 상기 제21포트사이에 전기 신호를 전달하는 제21스위칭부; 및
    상기 제12포트와 상기 제22포트사이에 연결되는 제4모스트랜지스터를 포함하며, 상기 제4모스트랜지스터가 턴온되는 경우에 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 제22스위칭부를 포함하는 것을 특징으로 하는 양방향 분산 위상 천이 장치.
  7. 제 6 항에 있어서,
    상기 제1포웨이 스위칭부는 상기 제1모스트랜지스터의 드레인과 상기 제2모스트랜지스터의 드레인에 연결되며 상기 제4모스트랜지스터가 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 경우나 상기 제3모스트랜지스터가 상기 제21포트와 상기 제12포트사이에 전기 신호를 전달하는 경우에 상기 제1모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제2모스트랜지스터의 드레인과 접지를 연결시키는 제11접지부나, 상기 제4모스트랜지스터의 드레인과 상기 제3모스트랜지스터의 소스에 연결되며 상기 제1모스트랜지스터가 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 경우나 상기 제2모스트랜지스터가 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 경우에 상기 제4모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제3모스트랜지스터의 소스와 접지를 연결시키는 제12접지부나, 상기 제3모스트랜지스터의 드레인과 상기 제1모스트랜지스터의 소스에 연결되며 상기 제4모스트랜지스터가 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 경우나 상기 제2모스트랜지스터가 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 경우에 상기 제3모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제1모스트랜지스터의 소스와 접지를 연결시키는 제21접지부나, 상기 제4모스트랜지스터의 소스와 상기 제2모스트랜지스터의 소스에 연결되며 상기 제1모스트랜지스터가 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 경우나 상기 제3모스트랜지스터가 상기 제12포트와 상기 제21포트사이에 전기 신호를 전달하는 경우에 상기 제4모스트랜지스터의 소스와 접지를 연결시키거나 상기 제2모스트랜지스터의 소스와 접지를 연결시키는 제22접지부를 더 포함하는 것을 특징으로 양방향 분산 위상 천이 장치.
  8. 제 6 항에 있어서,
    상기 제1포웨이 스위칭부는 상기 제11포트와 상기 제11스위칭부 및 상기 제12스위칭부사이에 배치되어 상기 제11포트의 임피던스를 조절하는 제11임피던스부나, 상기 제12포트와 상기 제21스위칭부 및 상기 제22스위칭부사이에 배치되어 상기 제12포트의 임피던스를 조절하는 제12임피던스부나, 상기 제21포트와 상기 제11스위칭부 및 상기 제21스위칭부사이에 배치되어 상기 제21포트의 임피던스를 조절하는 제21임피던스부나, 상기 제22포트와 상기 제22스위칭부 및 상기 제12스위칭부사이에 배치되어 상기 제22포트의 임피던스를 조절하는 제22임피던스부를 더 포함하는 것을 특징으로 양방향 분산 위상 천이 장치.
  9. 인가되는 전기 신호를 전달하는 제1기준부;
    인가되는 전기 신호를, 상기 제1기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제1천이부;
    입력되는 전기 신호를 상기 제1기준부나 상기 제1천이부로 전달하는 제1입출력부;
    상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를 전달하는 제2기준부;
    상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를, 상기 제2기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제2천이부;
    상기 제1기준부나 상기 제1천이부로부터 인가되는 전기 신호를 상기 제2기준부나 상기 제2천이부로 전달하는 제1포웨이 스위칭부;
    상기 제2기준부나 상기 제2천이부로부터 인가되는 전기 신호를 전달하는 제3기준부;
    상기 제2기준부나 상기 제2천이부로부터 인가되는 전기 신호를, 상기 제3기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제3천이부;
    상기 제2기준부나 상기 제2천이부로부터 인가되는 전기 신호를 상기 제3기준부나 상기 제3천이부로 전달하는 제2포웨이 스위칭부;
    상기 제3기준부나 상기 제3천이부로부터 인가되는 전기 신호를 전달하는 제4기준부;
    상기 제3기준부나 상기 제3천이부로부터 인가되는 전기 신호를, 상기 제4기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제4천이부;
    상기 제3기준부나 상기 제3천이부로부터 인가되는 전기 신호를 상기 제4기준부나 상기 제4천이부로 전달하는 제3포웨이 스위칭부;
    상기 제4기준부나 상기 제4천이부로부터 인가되는 전기 신호를 전달하는 제5기준부;
    상기 제4기준부나 상기 제4천이부로부터 인가되는 전기 신호를, 상기 제5기준부에의해서 전달되는 전기 신호의 위상보다 소정의 각도만큼 천이하여 전달하는 제5천이부;
    상기 제4기준부나 상기 제4천이부로부터 인가되는 전기 신호를 상기 제5기준부나 상기 제5천이부로 전달하는 제4포웨이 스위칭부; 및
    상기 제5기준부나 상기 제5천이부로부터 인가되는 전기 신호를 출력하는 제2입출력부를 포함하는 양방향 분산 위상 천이 장치.
  10. 제 9 항에 있어서,
    상기 제1기준부 내지 제5기준부 중 어느 하나는
    제11커패시터;
    상기 제11커패시터에 연결되는 제12커패시터; 및
    상기 제11커패시터와 상기 제12커패시터의 접점과 접지 사이에 연결되는 제11인덕터를 포함하는 것을 특징으로 하는 양방향 분산 위상 천이 장치.
  11. 제 9 항에 있어서,
    상기 제1천이부 내지 제5천이부 중 어느 하나는
    제21인덕터;
    상기 제21인덕터에 연결되는 제22인덕터; 및
    상기 제21인덕터와 상기 제22인덕터의 접점과 접지 사이에 연결되는 제21커패시터를 포함하는 것을 특징으로 하는 양방향 분산 위상 천이 장치.
  12. 제 9 항에 있어서,
    상기 제1기준부 내지 제5기준부 중 어느 하나는
    제31인덕터;
    상기 제31인덕터에 연결되는 제32인덕터; 및
    상기 제31인덕터와 상기 제32인덕터의 접점과 접지 사이에 연결되는 제31커패시터를 포함하는 것을 특징으로 하는 양방향 분산 위상 천이 장치.
  13. 제 9 항에 있어서,
    상기 제1천이부 내지 제5천이부 중 어느 하나는
    제41커패시터;
    상기 제41커패시터에 연결되는 제42커패시터; 및
    상기 제41커패시터와 상기 제42커패시터의 접점과 접지 사이에 연결되는 제41인덕터를 포함하는 것을 특징으로 하는 양방향 분산 위상 천이 장치.
  14. 제 9 항에 있어서,
    상기 제1포웨이 스위칭부 내지 제4포웨이 스위칭부 중 어느 하나는
    제11포트와 제21포트사이에 연결되는 제1모스트랜지스터를 포함하며, 상기 제1모스트랜지스터가 턴온되는 경우에 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 제11스위칭부;
    상기 제11포트와 제22포트사이에 연결되는 제2모스트랜지스터를 포함하며, 상기 제2모스트랜지스터가 턴온되는 경우에 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 제12스위칭부;
    제12포트와 상기 제21포트사이에 연결되는 제3모스트랜지스터를 포함하며, 상기 제3모스트랜지스터가 턴온되는 경우에 상기 제12포트와 상기 제21포트사이에 전기 신호를 전달하는 제21스위칭부; 및
    상기 제12포트와 상기 제22포트사이에 연결되는 제4모스트랜지스터를 포함하며, 상기 제4모스트랜지스터가 턴온되는 경우에 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 제22스위칭부를 포함하는 것을 특징으로 하는 양방향 분산 위상 천이 장치.
  15. 제 14 항에 있어서,
    상기 제1포웨이 스위칭부 내지 제4포웨이 스위칭부 중 어느 하나는
    상기 제1모스트랜지스터의 드레인과 상기 제2모스트랜지스터의 드레인에 연결되며 상기 제4모스트랜지스터가 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 경우나 상기 제3모스트랜지스터가 상기 제21포트와 상기 제12포트사이에 전기 신호를 전달하는 경우에 상기 제1모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제2모스트랜지스터의 드레인과 접지를 연결시키는 제11접지부나, 상기 제4모스트랜지스터의 드레인과 상기 제3모스트랜지스터의 소스에 연결되며 상기 제1모스트랜지스터가 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 경우나 상기 제2모스트랜지스터가 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 경우에 상기 제4모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제3모스트랜지스터의 소스와 접지를 연결시키는 제12접지부나, 상기 제3모스트랜지스터의 드레인과 상기 제1모스트랜지스터의 소스에 연결되며 상기 제4모스트랜지스터가 상기 제12포트와 상기 제22포트사이에 전기 신호를 전달하는 경우나 상기 제2모스트랜지스터가 상기 제11포트와 상기 제22포트사이에 전기 신호를 전달하는 경우에 상기 제3모스트랜지스터의 드레인과 접지를 연결시키거나 상기 제1모스트랜지스터의 소스와 접지를 연결시키는 제21접지부나, 상기 제4모스트랜지스터의 소스와 상기 제2모스트랜지스터의 소스에 연결되며 상기 제1모스트랜지스터가 상기 제11포트와 상기 제21포트사이에 전기 신호를 전달하는 경우나 상기 제3모스트랜지스터가 상기 제12포트와 상기 제21포트사이에 전기 신호를 전달하는 경우에 상기 제4모스트랜지스터의 소스와 접지를 연결시키거나 상기 제2모스트랜지스터의 소스와 접지를 연결시키는 제22접지부를 더 포함하는 것을 특징으로 양방향 분산 위상 천이 장치.
  16. 제 14 항에 있어서,
    상기 제1포웨이 스위칭부 내지 제4포웨이 스위칭부 중 어느 하나는
    상기 제11포트와 상기 제11스위칭부 및 상기 제12스위칭부사이에 배치되어 상기 제11포트의 임피던스를 조절하는 제11임피던스부나, 상기 제12포트와 상기 제21스위칭부 및 상기 제22스위칭부사이에 배치되어 상기 제12포트의 임피던스를 조절하는 제12임피던스부나, 상기 제21포트와 상기 제11스위칭부 및 상기 제21스위칭부사이에 배치되어 상기 제21포트의 임피던스를 조절하는 제21임피던스부나, 상기 제22포트와 상기 제22스위칭부 및 상기 제12스위칭부사이에 배치되어 상기 제22포트의 임피던스를 조절하는 제22임피던스부를 더 포함하는 것을 특징으로 양방향 분산 위상 천이 장치.
KR1020100099357A 2010-10-12 2010-10-12 양방향 분산 위상 천이 장치 Active KR101164076B1 (ko)

Priority Applications (1)

Application Number Priority Date Filing Date Title
KR1020100099357A KR101164076B1 (ko) 2010-10-12 2010-10-12 양방향 분산 위상 천이 장치

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
KR1020100099357A KR101164076B1 (ko) 2010-10-12 2010-10-12 양방향 분산 위상 천이 장치

Publications (2)

Publication Number Publication Date
KR20120037726A true KR20120037726A (ko) 2012-04-20
KR101164076B1 KR101164076B1 (ko) 2012-07-12

Family

ID=46138766

Family Applications (1)

Application Number Title Priority Date Filing Date
KR1020100099357A Active KR101164076B1 (ko) 2010-10-12 2010-10-12 양방향 분산 위상 천이 장치

Country Status (1)

Country Link
KR (1) KR101164076B1 (ko)

Family Cites Families (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPH11168354A (ja) 1997-12-04 1999-06-22 Mitsubishi Electric Corp 可変移相器

Also Published As

Publication number Publication date
KR101164076B1 (ko) 2012-07-12

Similar Documents

Publication Publication Date Title
CN109616723A (zh) 一种应用于5g毫米波基站的高精度移相器
US8248302B2 (en) Reflection-type phase shifter having reflection loads implemented using transmission lines and phased-array receiver/transmitter utilizing the same
US7724107B2 (en) Phase shifter having switchable signal paths where one signal path includes no shunt capacitor and inductor
US8907745B2 (en) Transistor switches with single-polarity control voltage
US6600294B1 (en) Switched reactance phase shifters
KR20100051813A (ko) 감소된 상호 변조 왜곡을 갖는 스위칭 디바이스
CN103888119B (zh) 射频开关电路
AU2012263691A1 (en) High frequency switch
US8909171B2 (en) RF antenna switch circuit, high frequency antenna component, and mobile communication device
US20140152395A1 (en) Low phase shift voltage variable attenuator
KR101164076B1 (ko) 양방향 분산 위상 천이 장치
CN102487276B (zh) 双极双投开关装置
CN102882498B (zh) 电阻共享开关电路
KR101144864B1 (ko) 실시간 지연 장치
JP2016063478A (ja) 高周波スイッチ装置
CN107528132A (zh) 电感可调装置、电子设备以及电感可调方法
CN203788253U (zh) 一种微波单刀多掷开关
KR101616597B1 (ko) 고주파 스위치
KR101164075B1 (ko) 양방향 분산 감쇄 장치
KR101079842B1 (ko) 포웨이 스위칭 장치
WO2012168778A2 (en) A phase shifter for high power signal amplifying circuit and a method for shifting phase
US8970282B2 (en) High frequency switch
WO2013084066A1 (en) A selection circuit and an amplifier comprising the same
EP4152514A1 (en) Radio-frequency chip
KR102880253B1 (ko) 역위상 신호 합성을 이용한 위상 천이 감쇠기

Legal Events

Date Code Title Description
A201 Request for examination
PA0109 Patent application

St.27 status event code: A-0-1-A10-A12-nap-PA0109

PA0201 Request for examination

St.27 status event code: A-1-2-D10-D11-exm-PA0201

D13-X000 Search requested

St.27 status event code: A-1-2-D10-D13-srh-X000

D14-X000 Search report completed

St.27 status event code: A-1-2-D10-D14-srh-X000

E701 Decision to grant or registration of patent right
PE0701 Decision of registration

St.27 status event code: A-1-2-D10-D22-exm-PE0701

PG1501 Laying open of application

St.27 status event code: A-1-1-Q10-Q12-nap-PG1501

GRNT Written decision to grant
PR0701 Registration of establishment

St.27 status event code: A-2-4-F10-F11-exm-PR0701

PR1002 Payment of registration fee

St.27 status event code: A-2-2-U10-U11-oth-PR1002

Fee payment year number: 1

PG1601 Publication of registration

St.27 status event code: A-4-4-Q10-Q13-nap-PG1601

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R11-asn-PN2301

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R14-asn-PN2301

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

FPAY Annual fee payment

Payment date: 20150710

Year of fee payment: 4

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 4

FPAY Annual fee payment

Payment date: 20160630

Year of fee payment: 5

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 5

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

P22-X000 Classification modified

St.27 status event code: A-4-4-P10-P22-nap-X000

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

FPAY Annual fee payment

Payment date: 20170703

Year of fee payment: 6

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 6

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

FPAY Annual fee payment

Payment date: 20180703

Year of fee payment: 7

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 7

FPAY Annual fee payment

Payment date: 20190701

Year of fee payment: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 8

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 9

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 10

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 11

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 12

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 13

R18-X000 Changes to party contact information recorded

St.27 status event code: A-5-5-R10-R18-oth-X000

PR1001 Payment of annual fee

St.27 status event code: A-4-4-U10-U11-oth-PR1001

Fee payment year number: 14

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R13-asn-PN2301

St.27 status event code: A-5-5-R10-R11-asn-PN2301

R11 Change to the name of applicant or owner or transfer of ownership requested

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R11-ASN-PN2301 (AS PROVIDED BY THE NATIONAL OFFICE)

R13 Change to the name of applicant or owner recorded

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R13-ASN-PN2301 (AS PROVIDED BY THE NATIONAL OFFICE)

PN2301 Change of applicant

St.27 status event code: A-5-5-R10-R11-asn-PN2301

R11 Change to the name of applicant or owner or transfer of ownership requested

Free format text: ST27 STATUS EVENT CODE: A-5-5-R10-R11-ASN-PN2301 (AS PROVIDED BY THE NATIONAL OFFICE)
