Abstract

【課題】アタッチメントの有無にかかわらず、設定照射量の治療光を照射可能とする。
【解決手段】光線治療器１は、治療光を出力する光源１４と、治療光を透過して被照射部に照射する照射面１２と、照射面１２を包囲する先端部１３を有し、光源１４を収容する筐体１１と、先端部１３に着脱可能に構成され、開口部２１と開口部２１の周囲に配置される遮光部２２とを有し、先端部１３に装着された状態で遮光部２２が先端部１３から開口部２１に向けて先細り形状とされたアタッチメント２０と、先端部１３に、アタッチメント２０が装着されたか否かを認識可能に構成された認識部１７と、認識部１７による認識結果に応じて光源１４を制御する制御部３０と、を備える。
【選択図】図１

Description

本発明は、光線治療器に関する。

近赤外線等の光線を照射することにより、疼痛の緩和等の治療を行う光線治療器が知られている。従来の光線治療器には、光線の照射前や途中において光量を繰り返し変化させて目に対する安全性を向上させたり、複数の光源から複数の異なる波長を有する光を照射して治療効果を高めようとするもの等、種々のものが知られている。

患部の様な被照射部に想定した量の光を照射することは、効果的な治療を実現するために重要な事項である。特許文献１は、照射領域を狭小な範囲にした場合でも、対象領域に対する紫外線の照度の変化が抑制される紫外線治療器を開示している。この紫外線治療器は、光源を収容し、紫外線を取り出す光出射窓を含む筐体と、筐体に対して着脱自在に取り付けられた筒状のアタッチメントとを備え、アタッチメントが、紫外線が進行する進行空間を取り囲むように内側空間内に配置された反射部材を有する。反射部材は、紫外線を進行空間内に導入する光導入口と、信仰空間内を信仰してきた紫外線を筐体の外側に向けて出射する光出射口と、を有し、光導入口が光出射窓の内側に位置する。これにより、アタッチメントの内側空間内に導入されない紫外線が低減するため、アタッチメントを装着して照射領域を狭小な範囲にした場合でも、紫外線の照度の変化が抑制される。

特開２０２４－１１８８２４号公報

特許文献１で開示されているようなアタッチメントは、光線治療器の本体から出射した光を、想定した被照射部に向けて照射するために重要な部材である。しかしながら、アタッチメントを装着した場合、アタッチメントなしの場合と比べて、光源と被照射部との距離が離れることから、光線出力が減衰し、実際に被照射部に照射される治療光の照射量が、アタッチメントなしで設定した照射量と異なってしまうおそれがある。

特許文献１は、上述の通り、アタッチメントを備えた紫外線治療器において、アタッチメント内部に反射部材を設けることにより、アタッチメントを装着して照射領域を狭小な範囲にした場合に、対象領域に対する紫外線の照度の変化を抑制することを開示する。すなわち、特許文献１には、アタッチメントの装着有無に応じて照射面積が異なることへの解決手段が示されていると言える。しかし、特許文献１においては、アタッチメントの装着有無に応じて、光源と被照射部との距離が異なることについては言及されておらず、その解決手段も開示がない。

本発明は、アタッチメントの有無にかかわらず、設定照射量を精密に照射できる光線治療器を提供する。

本発明は、
治療光を出力する光源と、
前記治療光を透過して被照射部に照射する照射面と、
前記照射面を包囲する先端部を有し、前記光源を収容する筐体と、
前記先端部に着脱可能に構成され、開口部と前記開口部の周囲に配置される遮光部とを有し、前記先端部に装着された状態で前記遮光部が前記先端部から前記開口部に向けて先細り形状とされたアタッチメントと、
前記先端部に、前記アタッチメントが装着されたか否かを認識可能に構成された認識部と、
前記認識部による認識結果に応じて前記光源を制御する制御部と、
を備えた光線治療器を提供する。

本発明によれば、認識部によるアタッチメントが装着されたか否かの認識結果に応じて、制御部が光源を制御することにより、認識結果に応じた照射量の調整が可能となるので、アタッチメントの有無によって光源と被照射部との距離が異なる場合であっても、設定照射量の治療光を照射可能となる。

図１は、本発明の第１実施形態に係る光線治療器の分解斜視図である。図２は、第１実施形態に係る光線治療器の正面図である。図３は、第１実施形態に係る光線治療器の照射面の拡大正面図である。図４は、光線治療器の機能ブロック図を示す。図５は、第１実施形態に係る光線治療器のアタッチメントを示す図であり、（ａ）はアタッチメントの正面図、（ｂ）はアタッチメントの後方斜視図を示す。図６は、第２実施形態に係る光線治療器のアタッチメントを示す図であり、（ａ）はアタッチメントの正面図、（ｂ）はアタッチメントの後方斜視図を示す。図７は、第３実施形態に係る光線治療器の照射面の拡大正面図である。

以下、図面を用いて、本発明に係る光線治療器の具体的な実施の形態について詳述する。

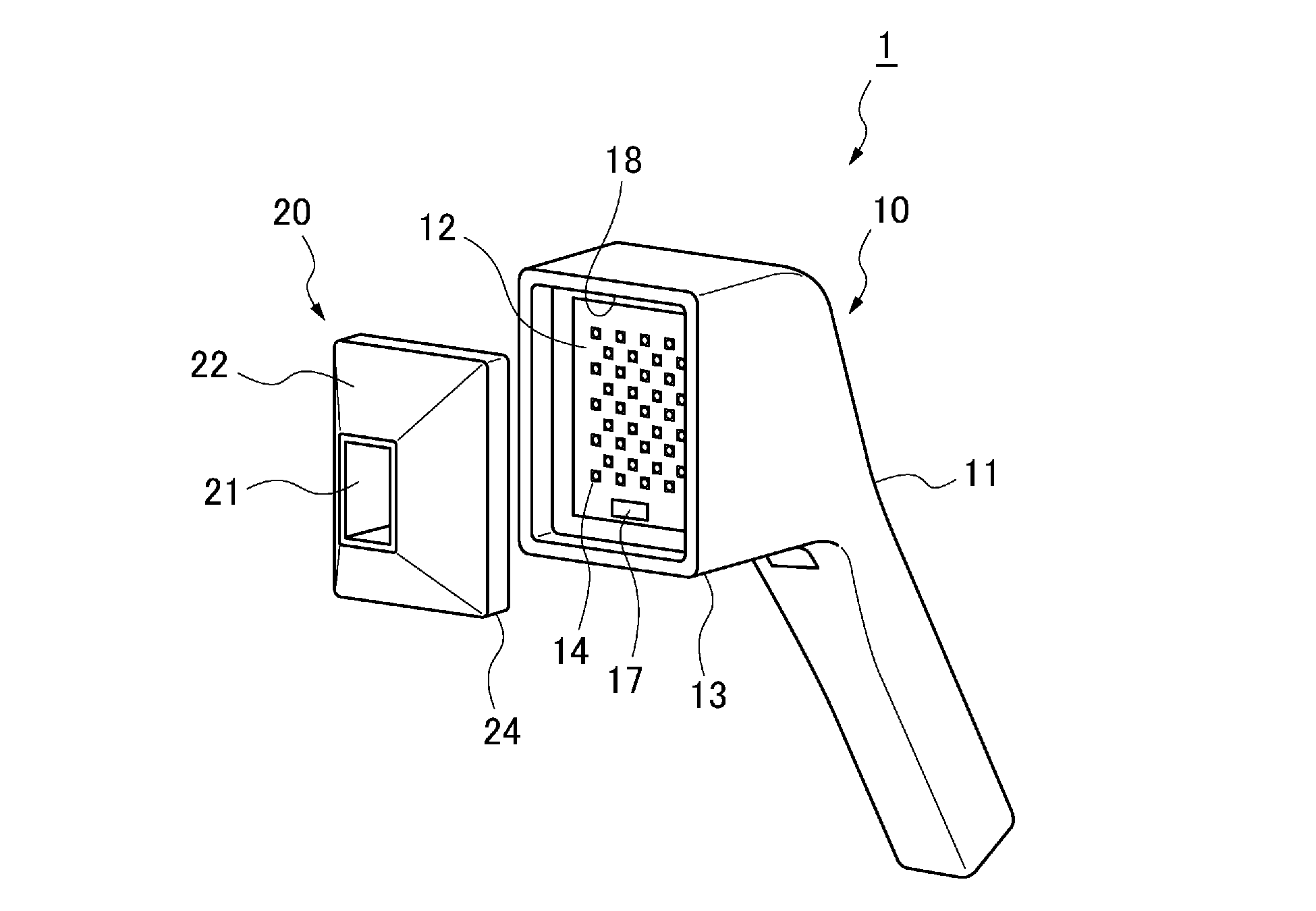

図１は、本発明の第１実施形態に係る光線治療器１の分解斜視図である。光線治療器１は、本体部１０と、本体部１０に対し着脱可能なアタッチメント２０と、を含む。図２は、第１実施形態に係る光線治療器１の正面図であり、アタッチメント２０を本体部１０に取り付けた状態の正面図である。本実施形態に係る光線治療器１は、操作者（ユーザ）が、本体部１０を手で把持し、人体の所定の領域（被照射部）に治療光を照射し、治療を行う、いわゆる光線治療を行う装置である。治療光は、治療に用いられる光であり、紫外線及び赤外線を含む。なお、ユーザの例としては、医師、看護師等の専門家が想定される。

本体部１０は、樹脂等で構成された筐体１１を備えている。筐体１１は人が手で把持可能な形態を有する。筐体１１は、治療光を透過して被照射部に照射する照射面１２を有しており、筐体１１の先端部１３が、照射面１２を包囲している。図３は、第１実施形態に係る光線治療器１の照射面１２の拡大正面図である。

筐体１１は、治療光を出力する光源１４を収容する。光源１４が出力する治療光は、例えば紫外線であるが、治療光の種類は特に限定されない。本実施形態では、光源１４は、照射面１２に対向して配置された複数のＬＥＤ素子を含むが、光源１４の種類も特に限定されない。

樹脂等で構成されたアタッチメント２０は、筐体１１の先端部１３に着脱可能に構成されている。アタッチメント２０は、開口部２１と開口部２１の周囲に配置される遮光部２２を有する。アタッチメント２０は、先端部１３に装着された状態で、遮光部２２が先端部１３から開口部２１に向けて次第に細くなる先細り形状を有する。本体部１０は単独でも、治療光を照射可能であるが、先細り形状を有するアタッチメント２０を装着することにより、治療光を限定した被照射部に照射することが可能となる。

本体部１０は、更に、先端部１３において、アタッチメント２０が装着されたか否かを認識可能に構成された認識部１７を備えている。本実施形態において、認識部１７は、図１、図３に示す様に、照射面１２上であって、アタッチメント２０に対向する位置に設けられている。認識部１７は、例えば磁気を検知可能な磁気センサにより構成されている。

図４は、光線治療器１の機能ブロック図を示す。光線治療器１は、制御部３０を備えている。制御部３０は、光線治療器１の動作全体を制御するコンピュータ、プロセッサ（演算装置）であり、記憶装置から種々のプログラム、アプリケーション、データ等を読み込むことにより、光線治療器１に所定の処理を実行させる。特に本実施形態において、制御部３０は、認識部１７による認識結果に応じて光源１４を制御する役割を果たす。

制御部３０は、算出部３１、記憶部３２を備えている。算出部３１、記憶部３２の詳細は後述する。光線治療器１は、更にボタン、つまみ、タッチパネル等より構成された照射量設定部３３を更に備える。ユーザは、照射量設定部３３を操作することにより、被照射部に照射する治療光の照射量を設定することができる。制御部３０及び照射量設定部３３は、光源１４及び認識部１７と電気的に接続されればよく、筐体１１とは別体の装置に設けられてもよいし、筐体１１内に設けられてもよい。

図５は、第１実施形態に係る光線治療器１のアタッチメント２０を示す図であり、（ａ）はアタッチメント２０の正面図、（ｂ）はアタッチメント２０の後方斜視図を示す。図５（ｂ）は、図５（ａ）のアタッチメント２０を裏側から見た図である。アタッチメント２０は、遮光部２２において、開口部２１の反対側に位置する端部２４を有する。ユーザは、図１の状態において、アタッチメント２０の端部２４を、本体部１０の筐体１１の凹部１８に挿入することにより、アタッチメント２０を本体部１０に取り付けることができる。

アタッチメント２０の端部２４は、アタッチメント２０を本体部１０に取りつけた際に、凹部１８の底に位置する照射面１２に対向する取付面２５を有する。取付面２５には、認識部１７によって認識可能な被認識体を構成するマグネット２６が設けられている。認識部１７は磁気を検知可能な磁気センサにより構成されているため、アタッチメント２０に設けられたマグネット２６が近接したことを検知することにより、アタッチメント２０が装着されたことを認識することができる。

アタッチメント２０の有無により、光源１４と被照射部との距離は異なることとなる。このため、ユーザが、予め照射量設定部３３を操作して照射量を設定しても、アタッチメント２０の有無により、希望した設定照射量の治療光が被照射部に照射されないおそれがある。ユーザが、例えば、アタッチメント２０がない状態で、予め照射量設定部３３を操作して照射量を設定しても、アタッチメント２０を装着することにより、光源１４と被照射部との距離が長くなり、必要な照射量が被照射部に届かなくなるおそれがある。

本実施形態によれば、認識部１７によるアタッチメント２０が装着されたか否かの認識結果に応じて、制御部３０が光源１４を制御することができる。これにより、認識結果に応じた照射光の照射量の調整が可能となるので、アタッチメント２０の有無によって光源１４と被照射部との距離が異なる場合であっても、設定照射量の治療光を照射可能となり、効果的な治療を施すことができる。

具体的に、制御部３０は、認識部１７による認識結果に応じて、治療光の照射時間及び治療光の出力強度の少なくともいずれか一方を調整するよう、光源１４を制御することができる。これにより、認識部１７によるアタッチメント２０が装着されたか否かの認識結果に応じて、制御部３０が治療光の照射時間又は出力強度を調整できるため、適切な治療光の照射が可能となる。

また、認識部１７は、装着されたアタッチメント２０の種別を認識可能に構成されてもよい。認識部１７が装着されたアタッチメント２０の種別を認識可能であると、アタッチメント２０の種類に応じて、設定照射量の治療光を照射可能となる。

認識部１７は、先端部１３に対してアタッチメント２０が近接したことを検知することにより、アタッチメント２０が装着されたことを認識可能に構成されてもよい。先端部１３へのアタッチメント２０の近接を検知することにより、アタッチメント２０の装着を速やかに認識することができる。

具体的に、認識部１７は、実施形態の様に、先端部１３に設けられた磁気センサにより構成し、アタッチメント２０に設けられたマグネット２６が近接したことを検知することにより、アタッチメント２０が装着されたことを認識可能に構成されてよい。この場合、簡易な構成により、アタッチメント２０が装着されたか否かを認識することができる。

図６は、第２実施形態に係る光線治療器１のアタッチメント２０を示す図であり、（ａ）はアタッチメント２０の正面図、（ｂ）はアタッチメント２０の後方斜視図を示す。本実施形態のアタッチメント２０は、図５のアタッチメント２０に比べて開口部２１の面積が大きく、図５のアタッチメント２０よりも広い範囲に治療光を照射することができる。

先端部１３は、図５及び図６の様な、複数のアタッチメント２０のいずれか一つが選択的に装着可能となるように構成してもよい。例えば、認識部１７は、先端部１３の一箇所又は異なる複数箇所に設けられた一又は複数の磁気センサを含んでもよい。この場合、認識部１７は、複数のアタッチメント２０に設けられたマグネット２６の種類及び取付位置の少なくともいずれか一方に応じて、複数のアタッチメント２０のいずれが装着されたかを認識可能に構成してもよい。

これにより、簡易な構成により、複数のアタッチメント２０のいずれが装着されたか否かを認識することができる。

図７は、第３実施形態に係る光線治療器１の照射面１２の拡大正面図である。本実施形態においては、第１実施形態と異なり、認識部１７である磁気センサが、先端部１３（照射面１２）の上下に配置されており、認識部１７は、第１実施形態、第２実施形態のアタッチメント２０とは異なる種類のアタッチメントを認識することができる。

マグネット２６と認識部１７すなわち磁気センサの組み合わせ（Ｎ極及びＳ極の組み合わせ）を増やすことにより、例えば次の様に、開口部２１の面積が異なる４種類のアタッチメント２０の装着が認識可能となる。
１）アタッチメントタイプ１：磁石Ｎ極（上）磁石Ｎ極（下）
２）アタッチメントタイプ２：磁石Ｎ極（上）磁石Ｓ極（下）
３）アタッチメントタイプ３：磁石Ｓ極（上）磁石Ｎ極（下）
４）アタッチメントタイプ４：磁石Ｓ極（上）磁石Ｓ極（下）

また、制御部３０の算出部３１が、照射量設定部３３による設定照射量に応じて、光源１４から出力される治療光の照射量を算出してもよい。この場合、記憶部３２は、アタッチメントタイプに応じた、光源１４から出力される治療光の減衰率を予め記憶することができる。そして、認識部１７がアタッチメント２０の装着を認識した場合、当該アタッチメント２０のアタッチメントタイプに応じた減衰率に応じて、制御部３０は、治療光の照射時間及び治療光の出力強度の少なくともいずれか一方を調整することができる。これにより、開口部２１を介して被照射部に照射される治療光の照射量が、算出された照射量となるように、光源１４を制御することができる。

これにより、アタッチメントタイプに応じた減衰率に応じて、治療光の照射時間又は出力強度を調整し、被照射部に照射される治療光の照射量が適切な値になる様に、光源１４を制御することができる。

実施形態では、光源１４は、照射面１２に対向して配置された複数のＬＥＤ素子を含んでいる。制御部３０は、認識部１７によって、アタッチメント２０が装着されたと認識された場合に、複数のＬＥＤ素子のうち、当該アタッチメント２０の遮光部２２に対応するＬＥＤ素子を消灯するようにしてもよい。光源１４が複数のＬＥＤ素子を含む場合、アタッチメント２０の装着時に遮光部２２に対応するＬＥＤ素子を消灯することができる。「当該アタッチメントの遮光部２２に対応するＬＥＤ素子」は、図２で示した様な正面視において、遮光部２２によって覆われ、視認できないＬＥＤ素子を意味し、開口部２１を通して視認可能なＬＥＤ素子以外のＬＥＤ素子を意味する。

尚、本発明は、上述した実施形態に限定されるものではなく、適宜、変形、改良、等が可能である。その他、上述した実施形態における各構成要素の材質、形状、寸法、数値、形態、数、配置箇所、等は本発明を達成できるものであれば任意であり、限定されない。

以上により、本開示には少なくとも以下の事項が記載されている。なお、括弧内には、上記した実施形態において対応する構成要素などを示しているが、これに限定されるものではない。

（１）治療光を出力する光源（１４）と、
前記治療光を透過して被照射部に照射する照射面（１２）と、
前記照射面を包囲する先端部（１３）を有し、前記光源を収容する筐体（１１）と、
前記先端部に着脱可能に構成され、開口部（２１）と前記開口部の周囲に配置される遮光部（２２）とを有し、前記先端部に装着された状態で前記遮光部が前記先端部から前記開口部に向けて先細り形状とされたアタッチメント（２０）と、
前記先端部に、前記アタッチメントが装着されたか否かを認識可能に構成された認識部（１７）と、
前記認識部による認識結果に応じて前記光源を制御する制御部（３０）と、
を備えた光線治療器（１）。

上記構成によれば、認識部によるアタッチメントが装着されたか否かの認識結果に応じて、制御部が光源を制御することにより、認識結果に応じた照射量の調整が可能となるので、アタッチメントの有無によって光源と被照射部との距離が異なる場合であっても、設定照射量の治療光を照射可能となる。

（２）前記制御部は、前記認識結果に応じて、前記治療光の照射時間及び前記治療光の出力強度の少なくともいずれか一方を調整するよう、前記光源を制御する、
（１）に記載の光線治療器。

上記構成によれば、認識部によるアタッチメントが装着されたか否かの認識結果に応じて、制御部が治療光の照射時間又は出力強度を調整できるため、適切な治療光の照射が可能となる。

（３）前記認識部は、装着された前記アタッチメントの種別を認識可能に構成された、
（１）に記載の光線治療器。

上記構成によれば、認識部が装着されたアタッチメントの種別を認識可能であるため、アタッチメントの種類に応じて、設定照射量の治療光を照射可能となる。

（４）前記認識部は、前記先端部に対して前記アタッチメントが近接したことを検知することにより、当該アタッチメントが装着されたことを認識可能に構成された、
（１）に記載の光線治療器。

上記構成によれば、先端部へのアタッチメントの近接を検知するため、アタッチメントの装着を速やかに認識することができる。

（５）前記認識部は、前記先端部に設けられた磁気センサであり、前記アタッチメントに設けられたマグネットが近接したことを検知することにより、当該アタッチメントが装着されたことを認識可能に構成された、
（４）に記載の光線治療器。

上記構成によれば、簡易な構成により、アタッチメントが装着されたか否かを認識することができる。

（６）前記先端部は、複数の前記アタッチメントのいずれか一つが選択的に装着可能となるように構成され、
前記認識部は、前記先端部の一箇所又は異なる複数箇所に設けられた一又は複数の前記磁気センサを含み、前記複数のアタッチメントに設けられた前記マグネットの種類及び取付位置の少なくともいずれか一方に応じて、前記複数のアタッチメントのいずれが装着されたかを認識可能に構成された、
（５）に記載の光線治療器。

上記構成によれば、簡易な構成により、複数のアタッチメントのいずれが装着されたか否かを認識することができる。

（７）前記制御部は、
設定照射量に応じて前記光源から出力される前記治療光の照射量を算出し、
アタッチメントタイプに応じた、前記光源から出力される前記治療光の減衰率を予め記憶し、
前記認識部が前記アタッチメントの装着を認識した場合、当該アタッチメントの前記アタッチメントタイプに応じた前記減衰率に応じて、前記治療光の照射時間及び前記治療光の出力強度の少なくともいずれか一方を調整することで、前記開口部を介して前記被照射部に照射される前記治療光の照射量が、算出された前記照射量となるように、前記光源を制御する、
（２）に記載の光線治療器。

上記構成によれば、アタッチメントタイプに応じた減衰率に応じて、治療光の照射時間又は出力強度を調整し、被照射部に照射される治療光の照射量が適切な値になる様に、光源を制御することができる。

（８）前記光源は、前記照射面に対向して配置された複数のＬＥＤ素子を含み、
前記認識部によって、前記アタッチメントが装着されたと認識された場合に、前記複数のＬＥＤ素子のうち、当該アタッチメントの前記遮光部に対応するＬＥＤ素子を消灯する、
（１）に記載の光線治療器。

上記構成によれば、光源が複数のＬＥＤ素子を含むため、タッチメントの装着時に遮光部に対応するＬＥＤ素子を消灯することができる。

１光線治療器
１０本体部
１１筐体
１２照射面
１３先端部
１４光源
１７認識部
１８凹部
２０アタッチメント
２１開口部
２２遮光部
２４端部
２５取付面
２６マグネット
３０制御部
３１算出部
３２記憶部
３３照射量設定部

Claims

治療光を出力する光源と、
前記治療光を透過して被照射部に照射する照射面と、
前記照射面を包囲する先端部を有し、前記光源を収容する筐体と、
前記先端部に着脱可能に構成され、開口部と前記開口部の周囲に配置される遮光部とを有し、前記先端部に装着された状態で前記遮光部が前記先端部から前記開口部に向けて先細り形状とされたアタッチメントと、
前記先端部に、前記アタッチメントが装着されたか否かを認識可能に構成された認識部と、
前記認識部による認識結果に応じて前記光源を制御する制御部と、
を備え、
前記制御部は、前記認識結果に応じて、前記治療光の照射時間及び前記治療光の出力強度の少なくともいずれか一方を調整するよう、前記光源を制御し、
前記制御部は、
設定照射量に応じて前記光源から出力される前記治療光の照射量を算出し、
アタッチメントタイプに応じた、前記光源から出力される前記治療光の減衰率を予め記憶し、
前記認識部が前記アタッチメントの装着を認識した場合、当該アタッチメントの前記アタッチメントタイプに応じた前記減衰率に応じて、前記治療光の照射時間及び前記治療光の出力強度の少なくともいずれか一方を調整することで、前記開口部を介して前記被照射部に照射される前記治療光の照射量が、算出された前記照射量となるように、前記光源を制御する、
光線治療器。
治療光を出力する光源と、
前記治療光を透過して被照射部に照射する照射面と、
前記照射面を包囲する先端部を有し、前記光源を収容する筐体と、
前記先端部に着脱可能に構成され、開口部と前記開口部の周囲に配置される遮光部とを有し、前記先端部に装着された状態で前記遮光部が前記先端部から前記開口部に向けて先細り形状とされたアタッチメントと、
前記先端部に、前記アタッチメントが装着されたか否かを認識可能に構成された認識部と、
前記認識部による認識結果に応じて前記光源を制御する制御部と、
を備え、
前記光源は、前記照射面に対向して配置された複数のＬＥＤ素子を含み、
前記認識部によって、前記アタッチメントが装着されたと認識された場合に、前記複数のＬＥＤ素子のうち、当該アタッチメントの前記遮光部に対応するＬＥＤ素子を消灯する、
光線治療器。
前記認識部は、装着された前記アタッチメントの種別を認識可能に構成された、
請求項１又は２に記載の光線治療器。
前記認識部は、前記先端部に対して前記アタッチメントが近接したことを検知することにより、当該アタッチメントが装着されたことを認識可能に構成された、
請求項１又は２に記載の光線治療器。
前記認識部は、前記先端部に設けられた磁気センサであり、前記アタッチメントに設けられたマグネットが近接したことを検知することにより、当該アタッチメントが装着されたことを認識可能に構成された、
請求項４に記載の光線治療器。
前記先端部は、複数の前記アタッチメントのいずれか一つが選択的に装着可能となるように構成され、
前記認識部は、前記先端部の一箇所又は異なる複数箇所に設けられた一又は複数の前記磁気センサを含み、前記複数のアタッチメントに設けられた前記マグネットの種類及び取付位置の少なくともいずれか一方に応じて、前記複数のアタッチメントのいずれが装着されたかを認識可能に構成された、
請求項５に記載の光線治療器。
前記光源は、前記照射面に対向して配置された複数のＬＥＤ素子を含み、
前記認識部によって、前記アタッチメントが装着されたと認識された場合に、前記複数のＬＥＤ素子のうち、当該アタッチメントの前記遮光部に対応するＬＥＤ素子を消灯する、
請求項１に記載の光線治療器。
