Description
2、402、502 面発光素子
3 保持部材
4、104、204、304、404、504、604 係止部材
21a 第1重ね合わせ部
21b 第2重ね合わせ部
Claims (10)
- 給電されることで発光する可撓性を有する複数のシート状の面発光素子と、前記面発光素子を一体的に保持した可撓性を有するシート状の保持部材と、前記面発光素子同士を係止した係止部材とを備え、
前記複数の面発光素子は、所定の第1方向に並べられるように、前記保持部材の一方面に配置され、
前記各面発光素子は、前記第1方向で隣接する2つの面発光素子の端部同士が互いに重ね合わされるように、前記第1方向の端部に形成された重ね合わせ部を備え、

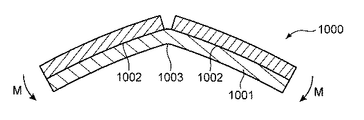

前記係止部材は、前記保持部材が撓み変形された際に前記互いに重ね合わされた重ね合わせ部の内の一方の第1重ね合わせ部を他方の第2重ね合わせ部から離れないように、前記第1重ね合わせ部と前記第2重ね合わせ部とを係止していることを特徴とする面発光モジュール。 - 前記保持部材は、前記保持部材が前記面発光素子の径方向内側になって前記第1方向に撓んだ円弧状に撓み変形可能であり、
前記第1重ね合わせ部は、前記保持部材が前記円弧状に撓み変形された際に当該第1重ね合わせ部が前記保持部材及び前記第2重ね合わせ部の径方向外側になるように、前記第2重ね合わせ部を挟んで前記保持部材と反対側に配置されていることを特徴とする請求項1記載の面発光モジュール。 - 前記第1重ね合わせ部は、前記第2重ね合わせ部を挟んで前記保持部材と反対側に配置され、
前記係止部材は、前記第1方向と直交する第2方向に延され前記各面発光素子における前記第2方向の長さよりも長く形成された長尺シート体を備え、
前記長尺シート体は、当該長尺シート体における前記第2方向の両端部に形成された第1および第2長尺シート体固定部と、前記第1重ね合わせ部の前記第2重ね合わせ部からの離間を規制する長尺シート体離間規制部とを備え、
前記長尺シート体離間規制部は、前記第1重ね合わせ部を挟んで前記第2重ね合わせ部と反対側に配置され、
前記第1および第2長尺シート体固定部は、それぞれ、前記第1重ね合わせ部から前記第2方向側に突出して前記保持部材に固定されていることを特徴とする請求項1又は2記載の面発光モジュール。 - 前記第1重ね合わせ部は、前記第2重ね合わせ部を挟んで前記保持部材と反対側に配置され、
前記係止部材は、前記第1重ね合わせ部の前記第1方向の一方端部を通過するように前記隣接する2つの面発光素子の内の一方の面発光素子から他方の面発光素子に延された幅広シート体を備え、
前記幅広シート体は、当該幅広シート体の前記第1方向の両端部に形成された第1および第2幅広シート体固定部と、前記第1重ね合わせ部の前記第2重ね合わせ部からの離間を規制する幅広シート体離間規制部とを備え、
前記幅広シート体離間規制部は、前記第1重ね合わせ部を挟んで前記第2重ね合わせ部と反対側に配置され、
前記第1幅広シート体固定部は、前記隣接する2つの面発光素子の内の何れか一方の面発光素子に固定され、
前記第2幅広シート体固定部は、前記何れか他方の面発光素子に固定されていることを特徴とする請求項1〜3の何れか一項に記載の面発光モジュール。 - 前記係止部材は、被覆体を備え、
前記被覆体は、前記面発光素子と保持部材との少なくとも一方に固定される被覆体固定部と、前記複数の面発光素子の略全体を被覆可能な大きさを有し前記第1重ね合わせ部の前記第2重ね合わせ部からの離間を規制する被覆体離間規制部とを備え、
前記被覆体離間規制部は、前記複数の面発光素子の略全体を覆うように、前記複数の面発光素子を挟んで前記保持部材と反対側に配置されていることを特徴とする請求項1〜4の何れか一項に記載の面発光モジュール。 - 前記係止部材は、前記一方の重ね合わせ部と他方の重ね合わせ部との間に配置された接着テープを備え、
前記接着テープは、当該接着テープの一方面に、前記一方の重ね合わせ部に接着される第1接着部を備え、当該接着テープの他方面に、前記他方の重ね合わせ部に接着される第2接着部を備えていることを特徴とする請求項1〜5の何れか一項に記載の面発光モジュール。 - 前記係止部材は、前記第1重ね合わせ部と前記第2重ね合わせ部との間に配置され、前記第1重ね合わせ部と前記第2重ね合わせ部とを互いに接着した接着剤を備えていることを特徴とする請求項1〜6の何れか一項に記載の面発光モジュール。
- 前記第1重ね合わせ部は、前記第2重ね合わせ部を挟んで前記保持部材と反対側に配置され、
前記係止部材は、前記第1重ね合わせ部の前記第1方向の一方端部を通過するように前記隣接する2つの面発光素子の内の一方の面発光素子から他方の面発光素子に延された電気接続部材を備え、
前記電気接続部材は、前記互いに隣接した2つの前記面発光素子を電気的に接続する電気配線と、前記電気配線を被覆した配線被覆体とを備え、
前記配線被覆体は、当該配線被覆体の前記第1方向の両端部に形成された第1および第2配線被覆体固定部と、前記第1重ね合わせ部の前記第2重ね合わせ部からの離間を規制する配線被覆体離間規制部とを備え、
前記配線被覆体離間規制部は、前記第1重ね合わせ部を挟んで前記第2重ね合わせ部と反対側に配置され、
前記第1配線被覆体固定部は、前記隣接する2つの面発光素子の内の何れか一方の面発光素子に固定され、
前記第2配線被覆体固定部は、前記何れか他方の前記面発光素子に固定されていることを特徴とする請求項1〜7の何れか一項に記載の面発光モジュール。 - 前記互いに隣接した2つの面発光素子は、それぞれ、陽極と、陰極とを備え、
前記電気配線は、前記隣接した2つの面発光素子が直列接続になるように、一方の面発光素子と他方の面発光素子との異極同士を接続していることを特徴とする請求項8に記載の面発光モジュール。 - 前記互いに隣接した2つの面発光素子は、それぞれ、陽極と、陰極とを備え、
前記電気配線は、前記隣接した2つの面発光素子が並列接続になるように、一方の面発光素子と他方の面発光素子との同極同士を接続していることを特徴とする請求項8に記載の面発光モジュール。
