Description

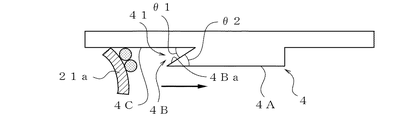

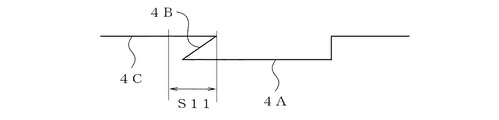

1 インクジェット記録装置
4 記録ヘッド
4A ノズル領域面
4B 段差部
4Ba 第1の傾斜面
4Bb 第2の傾斜面
4C 後退面
21a ワイパー部材
41 異物の溜まり部
Claims (9)
- 複数のノズルのインク吐出口が設けられたノズル領域面と、前記ノズル領域面より後退した後退面と、前記ノズル領域面と前記後退面をつなぐ段差部からなるノズル面を有し、前記複数のノズルから記録媒体に対してインクを吐出する記録ヘッドと、
前記ノズル面の前記後退面に当接して前記ノズル面を覆い前記ノズル面の前面の空間を密閉するキャップ部材を備えたキャップ手段と、
前記ノズル面に接離可能なワイパー部材を有し、前記記録ヘッドに対して前記ワイパー部材が相対移動することにより前記ノズル面を払拭するワイパー手段とを備えたインクジェット記録装置において、
前記ワイパー部材の払拭開始側に位置する前記段差部に、異物の溜まり部が形成されており、
前記ワイパー手段は、前記後退面の前記キャップ部材が当接した部分を払拭した後に、前記ノズル領域面を払拭することを特徴とするインクジェット記録装置。
- 前記異物の溜まり部は、前記後退面と前記後退面に対し鋭角をなして連続する第1の傾斜面とで形成されるくさび形状の溝部であることを特徴とする請求項1記載のインクジェット記録装置。
- 前記ノズル領域面は、前記ワイパー部材の払拭開始側に、前記ノズル領域面に対し鋭角をなす第2の傾斜面が連続していることを特徴とする請求項2記載のインクジェット記録装置。
- 前記ワイパー部材の払拭開始側に位置する前記段差部は、前記ノズル面に直交する方向から見て、上縁部分が前記ワイパー部材の相対移動方向に対し傾斜した直線状に形成されていることを特徴とする請求項1〜3のいずれかに記載のインクジェット記録装置。
- 前記第1の傾斜面は、前記ノズル面に直交する方向から見て、前記ワイパー部材の相対移動方向に対し傾斜して形成され、前記異物の溜まり部の深さが、前記ワイパー部材の払拭方向前側になるほど徐々に深くなっていることを特徴とする請求項2〜4のいずれかに記載のインクジェット記録装置。
- 前記ノズル領域面は、ワイパー部材の払拭終了側に、前記ノズル領域面に対し直角あるいは鈍角をなす第3の傾斜面が連続していることを特徴とする請求項1〜5のいずれかに記載のインクジェット記録装置。
- 前記記録ヘッドとワイパー部材との相対移動速度を制御する速度制御手段を備え、
前記速度制御手段は、前記ワイパー部材が前記ノズル領域面を払拭するときよりも前記段差部を横切るときの前記相対移動速度を低下させる構成とされていることを特徴とする請求項1〜6のいずれかに記載のインクジェット記録装置。 - 前記ワイパー部材は、可撓性を有する平板形状で、前記第1の傾斜面とは反対側に傾斜した状態で支持されていることを特徴とする請求項1〜7のいずれかに記載のインクジェット記録装置。
- 前記後退面は、前記ノズル領域面の周囲に形成されると共に前記キャップ部材の開口周縁部が接触する構成とされ、
前記後退面には、前記キャップ部材の周縁部が嵌り込む環状溝部が形成されていることを特徴とする請求項1〜8のいずれかに記載のインクジェット記録装置。
