JP4594635B2 - 歯のコーティング剤組成物 - Google Patents

Description

本発明は歯牙表面に持続的にフッ化カルシウムを供給し、長期間むし歯予防効果の得られる歯のコーティング剤組成物に関する。

むし歯を予防する方法として、（１）歯に耐酸性を与えることにより、歯を構成する成分を、むし歯の直接的原因になる酸に溶けにくくすること、（２）歯への再石灰化作用を促進することにより、溶け出した歯の成分をより多く補うことが挙げられる。

フッ化物は、歯の成分であるハイドロキシアパタイトをフルオロアパタイトに変え、酸に溶けにくくすることができると共に、ハイドロキシアパタイトの生成を促進することにより再石灰化を促進する効果が高いため、歯科の医療現場ではむし歯を予防するための処置としてフッ化物を歯に塗布する処置をしていた。この場合、最も一般的に用いられるフッ化物製剤は、リン酸酸性フッ素溶液（以下、ＡＰＦという。）である。

ＡＰＦによる処置は、酸により歯の複分解を促進し歯に含まれるカルシウムを利用してフッ化カルシウムを形成させフッ素を取り込ませるという処理をしていたため、フッ化カルシウムを形成させるために時間がかかった。具体的には、ＡＰＦをヒトの歯に塗布し、塗布された状態で４分間放置し、その後更に３０分以上の飲食を禁止することが必要であった。この場合、治療・処置を受ける者は、塗布後口を開けたまま４分間我慢する必要があり、さらに、ＡＰＦは酸味が強く味の点から好ましくなく、前記処置を受ける患者に対して負担になる。特に、患者が小児である場合にはさらに負担増になる。

一方、特許文献１、２及び３には、むし歯の予防又は美容の目的で容易に塗布でき、適度な付着強度を有するポリマーを含有する歯のコーティング剤組成物が記載されている。そしてこれらの特許文献には、これらのコーティング剤組成物にはフッ化ナトリウムなどの歯質強化剤を配合できることも記載されている。
国際公開９８／３６７４９号公報 特開平１１−３３５２５１号公報 特開２０００−１９１９８３号公報

前記歯のコーティング剤組成物により得られる被膜の耐久性は高いが、硬い食べ物によりキズが生じたり、強いブラッシング等により一部の被膜が剥離した場合には、急激にむし歯予防効果が低下することが判明した。また、コーティング剤組成物中にフッ化ナトリウム等を配合した場合も十分とはいえず、イオン性カルシウムの配合もポリマーが自己凝集するため好ましくない。

従って、本発明の目的は、簡便な手段により、長期間むし歯予防効果を発揮する口腔用剤を提供することにある。

そこで本発明者は、前記コーティング剤組成物にフッ化ナトリウムやモノフルオロリン酸ナトリウムなどではなく、フッ化カルシウム又はフッ化カルシウム−モノフルオロリン酸複合体を含有せしめれば、これを用いて形成された被膜からフッ素イオンが持続的に歯牙表面に供給され、被膜の一部が剥離した場合でもその断面から剥離部分にフッ素イオンが持続的に供給されること、さらには全面剥離された場合でも被膜形成期間中に持続的に歯牙表面にフッ素イオンが供給されている結果、歯質が顕著に強化され脱灰が生じにくくなっていることを見出した。

すなわち、本発明は次の成分（Ａ）及び（Ｂ）：
（Ａ）リン系酸残基、カルボキシル基又はカルボニルオキシカルボニル基を有する被膜形成性ポリマー
（Ｂ）フッ化カルシウム及び／又はフッ化カルシウム−モノフルオロリン酸複合粒子
を含有する歯のコーティング剤組成物を提供するものである。

本発明組成物を用いれば、歯表面が歯の隙間や溝の部分に塗布することにより、長期間むし歯の発生を防止することができる。本発明組成物により形成された被膜にキズがついた場合でも、その断面からフッ素イオンを持続的に歯牙に供給するため、むし歯予防が可能である。さらに、形成された被膜の内側で、継続的に歯牙にフッ素イオンが供給されるので、歯質が強化され、優れたむし歯予防効果が得られる。

本発明に用いる（Ａ）被膜形成性ポリマーは、分子内にリン系酸残基、カルボキシル基又はカルボニルオキシカルボニル基を有するポリマーである。ここでリン系酸残基としては、リン酸、ホスホン酸、ホスフィン酸、これらのハロゲン化物及びこれらの塩からなる群より選ばれる１若しくは２以上のリン系酸残基が挙げられる。

上記リン系酸残基を有するポリマーとしては、例えば、本出願人のＷＯ９８／２６７４９号記載のポリマー（以下「ポリマー（Ａ−１）」という）が挙げられる。このポリマー（Ａ−１）に含まれるリン酸残基としては、リン酸残基（１）、リン酸モノエステル残基（２）、ジリン酸残基（３）、ジリン酸モノエステル残基（４）、ジリン酸ジエステル残基（５）等の少なくとも１個の水酸基を有するホスフェート基又はジホスフェート基が挙げられる。また、ホスホン酸残基としては、ホスホン酸残基（６）、ホスホン酸モノエステル残基（７）、ジホスホン酸残基（８）、ジホスホン酸モノエステル残基（９）等の少なくとも１個の水酸基を有するホスホネート基又はジホスホネート基が挙げられる。またホスフィン酸残基としては、ホスフィン酸残基（ホスフィネート基）（１０）が挙げられる。上記（１）〜（１０）で示される基のうち、付着強度の適切さ及び安全性の点からリン酸残基〔（１）〜（５）〕又はその塩がより好ましい。また、ポリマー（Ａ−１）においては、重合性ビニル基が重合してなる鎖を主鎖とし、側鎖に前記のリン系酸残基を有するものが特に好ましい。また、ポリマー（Ａ−１）の側鎖には前記リン系酸残基以外の基を有していてもよい。すなわち、例えばカルボキシル基又はその塩、スルホン酸基又はその塩、水酸基、アミド基、フッ素で置換されていてもよい飽和又は不飽和の炭化水素基等の１種又は２種以上の側鎖を有していてもよい。前記ポリマー（Ａ−１）中のリン原子含有量は、コーティング剤の歯への付着強度の点から、０．０００１〜３５質量％、特には０．１〜１５質量％であることが好ましい。

一方、前記のカルボキシル基又はカルボニルオキシカルボニル基を有するポリマー（以下、「ポリマー（Ａ−２）」という）としては、重合性ビニル基が重合してなる鎖を主鎖とし、側鎖に１個以上のカルボキシル基又はカルボニルオキシカルボニル基を有するものが好ましい。また、ポリマー（Ａ−２）の側鎖にはカルボキシル基又はカルボニルオキシカルボニル基以外の基を有していてもよく、リン系酸残基以外の基、例えばスルホン酸基、水酸基、アミド基等を有していてもよい。

また、ポリマー（Ａ−２）の酸価は、０．１以上、特に０．１〜７００であることが、歯に対する接着性及び被膜の耐久性の点から好ましい。

これらの被膜形成性ポリマーは、前記ポリマー（Ａ−１）、（Ａ−２）に相当するモノマーと他のモノマーとの共重合体であるのが好ましく、当該他のモノマーとしては、（メタ）アクリレート、（メタ）アクリルアミド、カルボン酸ビニル、スチレン系モノマー、ビニルピリジン、ビニルピロリドン、マレイミド系モノマー等が挙げられる。
ポリマー（Ａ−１）の例としては、１０−メタクリロイルオキシデシルジハイドロジェンホスフェートとアルキル（メタ）アクリレートとの共重合体、２−メタクリロイルオキシエチルフェニルホスフェートとアルキル（メタ）アクリレートとの共重合体が好ましい。ポリマー（Ａ−２）の例としては、１１−メタクリロイルオキシ−ウンデシル−１，１−ジカルボン酸とアルキル（メタ）アクリレートとの共重合体、４−メタクリロイルオキシエチルトリメット酸無水物とアルキル（メタ）アクリレートとの共重合体が好ましい。ここで、アルキル（メタ）アクリレートとしてはＣ₁−Ｃ₁₀アルキル（メタ）アクリレートが好ましい。

本発明に用いるポリマー（Ａ）の重量平均分子量は被膜の耐久性及び溶媒への溶解性の点から、１万〜１０００万程度が好ましく、特に１万〜５００万、更に２万〜１００万が好ましい。

更に前記ポリマー（Ａ）は、２０℃における無水エタノール１００ｇに溶解する量が１ｇ以上であることが好ましく、より好ましくは５ｇ以上、特には１０ｇ以上であることが好ましい。本発明に用いるポリマー（Ａ）は、被膜の耐久性の点から２０℃の水１００ｇに対する溶解度が１０ｇ以下であることが好ましく、水不溶性であってもよい。なお、ポリマーの無水エタノールに対する溶解性は、無水エタノール１００ｇにポリマー１０ｇを加え２０℃で１時間攪拌する。その後残留したポリマーを濾別し重量を測定しその差分から溶解量を求めたものである。

また前記ポリマー（Ａ）は、そのカルシウム塩の２０℃の水１００ｇに対する溶解度が２ｇ以下（より好ましくは０．５ｇ以下）であり、２０℃の無水エタノール１００ｇに対する溶解度が１ｇ以上（より好ましくは２ｇ以上）であるのが好ましい。ポリマーのカルシウム塩の無水エタノールに対する溶解性は、上記の方法で調製したポリマー溶液に、ポリマーのカルボキシル基やリン酸基に対し等モルの塩化カルシウムを加える。その後２０℃にて１時間攪拌後、沈澱してきたポリマーを濾別し重量を測定しその差分から溶解量を求める。本ポリマーを口腔に塗布した後長時間経過すると、唾液等のカルシウムと反応しポリマー中のリン酸基やカルボキシル基はカルシウム塩になる、カルシウム塩になることによりエタノールに対する溶解性が低下した場合は、容易に除去できるという性質が得られないことになる。よって、カルシウム塩になってもエタノールに溶解することは、容易な除去性を確保する上で重要である。

上記の本発明に用いるポリマー（Ａ）は通常、沸点２００℃以下の残留モノマー、重合開始剤及びこれら以外の反応性分子を含んでいるのでこれらをポリマー中５００ppm以下、さらに２００ppm以下にするのが好ましい。ここで沸点２００℃以下の残留モノマーとしては、前記ポリマー（Ａ）の必須の構成モノマーと共重合させるために用いたモノマー、例えばＣ₁−Ｃ₁₀アルキル（メタ）アクリレート等が挙げられる。ポリマー（Ａ）の必須の構成モノマーは通常沸点２００℃を超えるので残留していても特に臭気等の問題はないが、その残留量は少ないほうが好ましい。なお、
このための処理としては、１）セラミック膜による濾過、２）再沈澱法、３）活性炭、ゼオライト、モレキュラーシーブ等の吸着剤処理、４）イオン交換膜電気透析、５）ゲル濾過等が挙げられる。このうちセラミック膜による濾過が特に好ましい。

本発明に用いるポリマー（Ａ）は、組成物中に、１〜７０質量％（以下、単に「％」で示す）、特に５〜４０％含有するのが好ましい。

本発明に用いる（Ｂ）フッ化カルシウム及びフッ化カルシウム−モノフルオロリン酸複合粒子は、水に対して難溶性であり、歯牙表面に形成されるポリマー（Ａ）の被膜中から、徐々に歯牙表面に放出される結果、持続的に歯質が強化される。ここでフッ化カルシウム−モノフルオロリン酸複合粒子は、フッ化カルシウムとモノフルオロリン酸塩（例えば、モノフルオロリン酸カルシウム、モノフルオロリン酸ナトリウム、モノフルオロリン酸カリウムなど）の複合粒子であり、例えばフッ化ナトリウム及びモノフルオロリン酸ナトリウム含有液に塩化カルシウムを反応させ、生じた沈殿を採取することにより得られる。

成分（Ｂ）におけるフッ化カルシウムの結晶子径は、０．３〜２０ｎｍであることが好ましく、さらに好ましくは０．３〜１５ｎｍであり、特に好ましくは０．３ｎｍ〜１０ｎｍである。

これら成分（Ｂ）は、組成物中に０．００１〜２０％、さらに０．０１〜１０％、特に０．０５〜５％含有するのが、歯質強化効果の点で好ましい。
また、本発明組成物は、前記ポリマー（Ａ）及び成分（Ｂ）に水又は低級アルコールを配合して分散液とすることが好ましい。ここで、低級アルコールとしては、炭素数２〜５のアルコール、例えばエタノール、イソプロピルアルコールが好ましく、エタノールが特に好ましい。水又はこれらの低級アルコールは、全組成中に３０〜９８％、特に５０〜９５％含有するのが好ましい。また、本発明組成物には、歯に審美性及び光沢（つや）を付与する目的で、雲母チタン、酸化チタン、貝の粉末等の無機顔料や魚鱗箔等の有機顔料を配合することもできる。

さらに本発明組成物は、モノフルオロリン酸ナトリウム、フッ化第一スズ、フッ化ナトリウム等の成分（Ｂ）以外のフッ素イオン供給化合物を配合することが好ましい。このフッ素イオン供給化合物を配合することによりコーティング剤剥離直後により迅速に、フッ素イオンを歯牙に供給するため、むし歯予防の点で有利である。

本発明組成物には、更に口腔用に使用できる各種の公知成分、例えばエチルセルロース、ヒドロキシプロピルセルロース、カルボキシビニルポリマー等の増粘剤、水酸化ナトリウム、水酸化カリウム等のｐＨ調整剤を配合できる。しかし、本発明においては、組成物中に、香料及び分子量が２０００以下の低分子化合物（水及び上記アルコールを除く）を含まないか、５％以下とすることが本発明の効果を奏するために好ましい。ここで分子量２０００以下の低分子化合物としては、界面活性剤、油剤、湿潤剤、色素等が例示される。

本発明組成物は常法により歯に塗布し、溶媒成分を蒸発させることにより、歯に付着させることができる。歯に付着した歯のコーティング剤組成物はエタノール等を用いて容易に除去することができる。本発明組成物の、歯に塗布する際の粘度は、２〜５００mPa・s、特には５〜２００mPa・sであることが好ましい。ここで組成物の粘度とは、２０℃にてＢ型粘度計にて測定したものである。

製造例１（フッ化カルシウムＭＦＰ複合体の作成）
１液：１Ｍ塩化カルシウム、１Ｍモノフルオロリン酸ナトリウム溶液
２液：１Ｍフッ化ナトリウム溶液
１液と２液を当量混合し、生じた沈殿を濾過、乾燥することによりフッ化カルシウム−ＭＦＰ複合粒子を得た。

製造例２
エタノール７５０ｇ、エチルメタクリレート（以下、ＥＭＡと称す）３００ｇ、１０−メタクリロイルオキシデシルジハイドロジェンホスフェート（以下、ＭＤＰと称す）１００ｇ、２，２′−アゾビス（２，４−ジメチルバレロニトリル）（Ｖ−６５）６．０ｇの混合溶液を窒素ガスで３０分間バブリングし（窒素ガス流量：１．５Ｌ／分）、モノマー溶液を脱気する。このモノマー溶液の２０重量％を、攪拌機、冷却管、滴下ロート及び窒素導入管を接続した２０００mLの４つ口セパラブルフラスコに投入し、窒素雰囲気下、６２℃で１０分間重合した。その後、残りのモノマー溶液を２時間かけて重合槽に滴下し、滴下終了後更に６時間、６２℃で重合させた。その後７５℃に昇温し、２，２′−アゾビス（２，４−ジメチルバレロニトリル）（Ｖ−６５）６ｇをエタノール１２５ｇに溶かしたものを１時間かけて滴下し、１時間熟成し、冷却した。４２．７％ポリマー溶液が８４０ｇ（収率９５％）得られた。得られたポリマーの重量平均分子量は６５０００であった。このポリマー溶液中にはＥＭＡが７０００ppm、ＭＤＰが５０００ppm残留していた。

実施例１〜６及び比較例１〜３

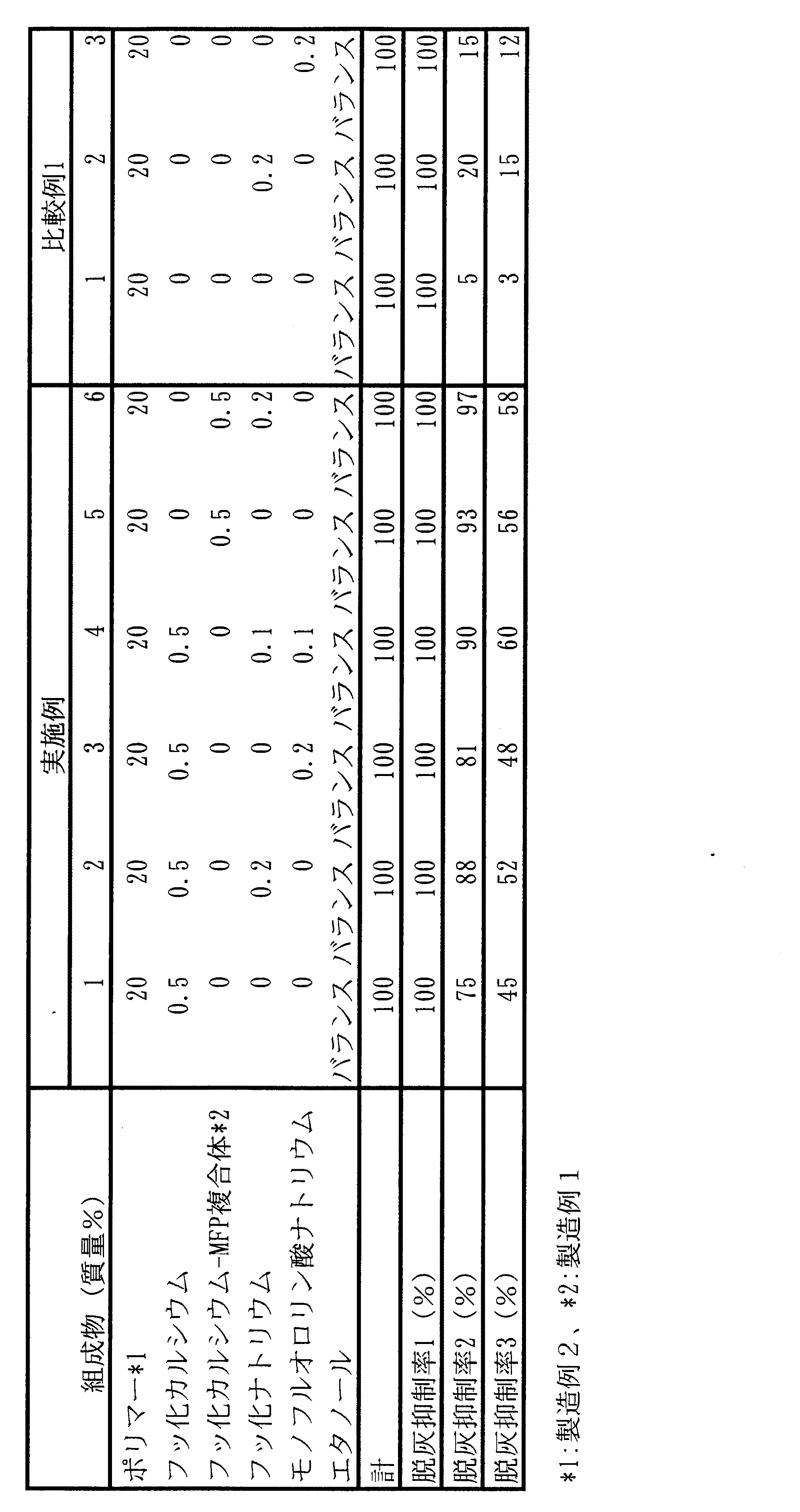

表１の組成で歯のコーティング剤組成物を製造した。これらの組成物を用いて以下の脱灰抑制実験１、２及び３を行った。得られた結果を表１に示す。

（１）脱灰抑制実験１（被膜剥離なし）
被検歯として抜去したヒト臼歯を用いた。３×３mmのウインドウを形成した被検歯エナメル質に各種コーティング剤を筆にて２回塗布したものと、対照としてコーティング剤を塗布しない試料を作成した。試料をpH４．５の０．１Ｍ乳酸緩衝液に３７℃、３日間浸漬し脱灰した。

顕微Ｘ線法（Contact Microradiography(CMR）)による歯の脱灰抑制効果の定量
脱灰処理後、各試料を切断し、厚さ約１５０μｍの研磨切片を作製しＣＭＲを撮影した。得られたＣＭＲ像（軟Ｘ線写真）を画像解析し、ミネラル喪失量（ΔＺ）を測定した。ここで、ΔＺは脱灰部位の濃度と表層からの脱灰深さの積（vol％・μｍ）である。
脱灰抑制率は以下の式によって求めた。

（対照試料ΔＺ−被検試料ΔＺ）／対照試料ΔＺ×１００＝脱灰抑制率（％）

この値が高いほど脱灰が抑制されたことを意味する。

（２）脱灰抑制実験２（被膜一部剥離）
被検菌として抜去したヒト臼歯を用いた。３×３mmのウインドウを形成した被検歯エナメル質に各種コーティング剤を筆にて２回塗布した試料を作成した。対照として、透明なネイルエナメルを塗布した試料を作成した。各試料は人工唾液（サリベート 帝人製）に３日間浸漬した。その後、塗膜に刃物で傷を付け、幅が約０．５mmになるように剥離させた。塗膜の剥離後、試料をpH４．５の０．１Ｍ乳酸緩衝液に３７℃、３日間浸漬し脱灰した。
脱灰抑制効果の定量は、ネイルエナメルを塗布した試料を対照とし、実験１と同様の方法にて脱灰抑制率を算出した。

（３）脱灰抑制実験３（被膜全面除去）
被検歯として抜去したヒト臼歯を用いた。３×３mmのウインドウを形成した被検歯エナメル質に各種コーティング剤を筆にて２回塗布した試料を作成した。対照として、透明なネイルエナメルを塗布した試料を作成した。各試料は人工唾液（サリベート 帝人製）に３日間浸漬した。その後、塗膜を全て除去した。塗膜を除去した試料は、pH４．５の０．１Ｍ乳酸緩衝液に３７℃、３日間浸漬し脱灰した。
脱灰抑制効果の定量は、ネイルエナメルを塗布した試料を対照とし、実験１と同様の方法にて脱灰抑制率を算出した。

表１から明らかなように、脱灰抑制実験１、すなわちコーティング剤を剥離しない実験では、ポリマー（Ａ）が含まれていれば、１００％脱灰が抑制できることがわかる。

しかし、脱灰抑制実験２、すなわち、コーティング剤を塗布後被膜に一部キズが生じた実験では、ポリマー（Ａ）だけを配合した場合（比較例１）、またポリマー（Ａ）にフッ化ナトリウムやモノフルオロリン酸ナトリウムを配合した場合（比較例２及び３）にはほとんど脱灰が抑制できなかった。これに対し、ポリマー（Ａ）に成分（Ｂ）を配合した本発明組成物では、脱灰がほぼ完全に抑制された。このことから、本発明組成物を用いた場合には、被膜が一部剥離した場合でも、その断面からフッ素イオンを持続的に歯牙表面に供給できるため優れたむし歯予防効果が得られることがわかる。

また、脱灰抑制実験３、すなわち、一定期間コーティング剤を塗布した後、全面的に被膜を除去した実験では、ポリマー（Ａ）だけを配合した場合（比較例１）、またポリマー（Ａ）にフッ化ナトリウムやモノフルオロリン酸ナトリウムを配合した場合（比較例２及び３）には、ほとんど脱灰が抑制できなかった。これに対し、ポリマー（Ａ）に成分（Ｂ）を配合した本発明組成物では、脱灰が４５〜６０％抑制された。このことから、本発明組成物を用いた場合には、被膜が形成されていた期間中に歯牙表面にフッ素イオンが継続的に供給されていた結果、歯質が強化されており、被膜剥離後の脱灰に対して予防効果が得られたことがわかる。

Claims (4)

1. 次の成分（Ａ）及び（Ｂ）：
   （Ａ）リン系酸残基、カルボキシル基又はカルボニルオキシカルボニル基を有する被膜形成性ポリマー
   （Ｂ）フッ化カルシウム及び／又はフッ化カルシウム−モノフルオロリン酸複合粒子
   を含有する歯のコーティング剤組成物。
2. さらに（Ｃ）水及び／又は低級アルコールを含有するものである請求項１記載の歯のコーティング剤組成物。
3. 成分（Ａ）の被膜形成性ポリマーが、２０℃の無水エタノール１００ｇに対する溶解度が１ｇ以上である請求項１又は２記載の歯のコーティング剤組成物。
4. 組成物中に、成分（Ａ）を１〜７０質量％、成分（Ｂ）を０．０１〜１０質量％含有する請求項１〜３のいずれか１項記載の歯のコーティング剤組成物。
