JP3640943B2 - フォトニッククリスタルファイバ - Google Patents
フォトニッククリスタルファイバ Download PDFInfo
- Publication number
- JP3640943B2 JP3640943B2 JP2002239310A JP2002239310A JP3640943B2 JP 3640943 B2 JP3640943 B2 JP 3640943B2 JP 2002239310 A JP2002239310 A JP 2002239310A JP 2002239310 A JP2002239310 A JP 2002239310A JP 3640943 B2 JP3640943 B2 JP 3640943B2
- Authority
- JP
- Japan
- Prior art keywords
- fiber
- core
- clad
- cladding
- numerical aperture
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
Images
Landscapes
- Optical Fibers, Optical Fiber Cores, And Optical Fiber Bundles (AREA)
- Lasers (AREA)
Description
【０００１】
【発明の属する技術分野】
本発明は、長手方向に延びるコアと、そのコアを覆うように設けられコアに沿って延びる複数の細孔によりファイバ横断面において所定格子パターンが形成されてファイバ半径方向にフォトニック結晶構造が構成されたクラッドと、を備えたフォトニッククリスタルファイバ（以下「ＰＣファイバ」という）に関する。
【０００２】
【従来の技術】
ダブルクラッドファイバは、希土類元素がドープされた光導波路をなすコアと、そのコアを被覆するように設けられた第１クラッドと、その第１クラッドを被覆するように設けられた第２クラッドとを備え、第１クラッドに入射された励起光が第１クラッドと第２クラッドとの界面で反射を繰り返しながら第２クラッドで囲まれた領域内を伝播し、励起光がコアを通過する際にコアの希土類元素を活性化させ、その活性化された希土類元素がコアを導波する光を増幅するように構成されたものであり、高出力化が可能であるという観点から近年よく使われている。
【０００３】
ダブルクラッドファイバの場合、コアと第１クラッドとの励起光のカップリングが重要であるが、第１クラッドの外径が大きいほどコアとのカップリングが悪くなる。そのため、第１クラッドの外径は小さいことが好ましいが、そうすると励起光入射が効率よく行えないという問題が生じる。但し、開口数（ＮＡ）が大きければ、その問題は解決されることとなる。従って、一般に、０．３５程度といった大きな開口数（ＮＡ）を得るべく、第２クラッドとして石英よりも低い屈折率を有する樹脂が用いられている。しかしながら、樹脂製の第２クラッドは、耐久性が劣り、また、高い伝送損失を生じるという欠点がある。
【０００４】
また、石英に屈折率を低めるフッ素（Ｆ）やボロン（Ｂ）をドープしたもので第２クラッドを形成することも可能であるが、それでは０．２以上の開口数（ＮＡ）を得ることが困難である。
【０００５】
【発明が解決しようとする課題】
ところで、特開平１１−１４２６７２号公報には、図８に示すように、希土類元素がドープされた光導波路をなすコア１１’と、そのコア１１’を被覆するように設けられた第１クラッド１２’と、その第１クラッド１２’を被覆するように設けられた第２クラッド１３’と、を備えたダブルクラッドファイバ１０’であって、第２クラッド１３’を、コア１１’に沿って延びる複数の孔１３ａ’が第１クラッド１２’を囲うように形成された石英で構成したものが開示されている。
【０００６】
上記のような構造であれば、第２クラッド１３’の大半が低屈折率である空気で占められるため、第２クラッド１３’で囲まれた部分で大きな開口数（ＮＡ）を得ることができることが期待された。しかしながら、本発明者らの追試によれば、かかる構造のダブルクラッドファイバでは、波長６３０ｎｍの光に対するその開口数（ＮＡ）が０．１４であった。
【０００７】
本発明は、かかる点に鑑みてなされたものであり、その目的とするところは、大きな開口数（ＮＡ）を有するＰＣファイバを提供することにある。
【０００８】
【課題を解決するための手段】
本発明者らは、第２クラッドに孔が形成されたダブルクラッドファイバにおいて、大きな開口数（ＮＡ）を得るためには、孔径を大きくして第２クラッドで空間が占める割合を大きくするということだけでは不十分であり、孔ピッチを小さくすることも必要であることを見出して本発明に想到した。
【０００９】
具体的には、本発明のＰＣファイバは、光増幅成分がドープされた光導波路をなすコアと、該コアを被覆するように設けられた第１クラッドと、該第１クラッドを被覆するように設けられ該コアに沿って延びる複数の細孔によりファイバ横断面において三角格子パターンが形成されてファイバ半径方向にフォトニック結晶構造が構成された第２クラッドとを備え、該第１クラッドに入射された励起光が該第１クラッドと該第２クラッドとの界面で反射を繰り返しながら該第２クラッドで囲まれた領域内を伝播し、励起光が該コアを通過する際に該コアの光増幅成分を活性化させ、該活性化された光増幅成分が該コアを導波する光を増幅するように構成されたダブルクラッドファイバ型のものであって、ファイバ長５ｍ以上で上記第２クラッドで囲まれた部分の波長（λ）６３０ｎｍの光に対する開口数（ＮＡ）が０．５以上となるように、ファイバ横断面における孔ピッチ（Λ）に対する孔径（ｄ）の比（ｄ／Λ）が０．５以上、且つ、波長（λ）６３０ｎｍに対する孔ピッチ（Λ）の比（Λ／λ）が４以下にそれぞれ設定されていることを特徴とする。
【００１０】
ＰＣファイバの細孔を有するクラッドの実効屈折率は、伝送させる光の波長に対する孔ピッチの比（Λ／λ）と孔ピッチに対する孔径の比（ｄ／Λ）との関数であることが知られている。従って、クラッドで囲まれた部分の伝送させる光の波長（λ）に対する開口数（ＮＡ）もまた、それらの２つの比の関数となる。そこで、所定波長に対する開口数（ＮＡ）がある一定値（下限値）以上のものを得ようとする場合、その所定波長に対する孔ピッチの比（Λ／λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせと開口数（ＮＡ）との関係マップにおいて、その下限値以上の開口数（ＮＡ）が得られる領域を求め、その領域内の１つの所定波長に対する孔ピッチの比（Λ／λ）と孔ピッチに対する孔径の比（ｄ／Λ）との組み合わせに基づいて孔径（ｄ）及び孔ピッチ（Λ）をそれぞれ決定するようにすればよい。
【００１１】
【発明の効果】
以上説明したように、本発明によれば、クラッドの細孔の孔径及び孔ピッチがそれぞれ適正に設定されることによって従来では得られなかった大きな開口数（ＮＡ）を有するＰＣファイバを得ることができる。
【００１２】
【発明の実施の形態】
以下、本発明の実施形態を図面に基づいて詳細に説明する。
【００１３】
（実施形態１）
図１は、本発明の実施形態１に係るＰＣファイバ１０を示す。このＰＣファイバ１０は、光を増幅させるために用いられるダブルクラッドファイバ型のものである。
【００１４】
このＰＣファイバ１０は、石英製のものであり、ファイバ中心をなすコア１１と、コア１１を被覆するように設けられた第１クラッド１２と、第１クラッド１２を被覆するように設けられた第２クラッド１３と、第２クラッド１３を被覆するように設けられた被覆部１４と、を備えている。
【００１５】
コア１１は、エルビウム（Ｅｒ）等の光増幅成分がドープされた石英で形成されており、増幅対象の光が伝播する光導波路をなす。
【００１６】
第１クラッド１２は、純石英で中実に形成されており、光増幅用の励起光が入射されて伝播する光導波領域をなす。
【００１７】
第２クラッド１３は、コア１１に沿って延びる複数の細孔１３ａによりファイバ横断面において三角格子パターンが形成されてファイバ半径方向にフォトニック結晶構造が構成された純石英で形成されており、実効屈折率が純石英よりも低いものとなって励起光をその内部に閉じ込める。この第２クラッド１３の三角格子パターンにより、第２クラッド１３で囲まれた部分の開口数（ＮＡ）がファイバ長５ｍ以上において０．５以上となるように、ファイバ横断面における孔ピッチ（Λ）に対する孔径（ｄ）の比（ｄ／Λ）が０．５以上、且つ、波長（λ）６３０ｎｍに対する孔ピッチ（Λ）の比（Λ／λ）が４以下にそれぞれ設定されている。かかる開口数（ＮＡ）は、従来、石英のみで形成されたダブルクラッドファイバ型のＰＣファイバでは得られなかったものである。
【００１８】
被覆部１４は、純石英で中実に形成されており、コア１１、第１及び第２クラッド１３を保護する。
【００１９】
このＰＣファイバ１０は、第１クラッド１２に入射された励起光が第１クラッド１２と第２クラッド１３との界面で反射を繰り返しながら第２クラッド１３で囲まれた領域内を伝播し、励起光がコア１１を通過する際にコア１１の光増幅成分を活性化させ、活性化された光増幅成分がコア１１を伝播する光を増幅する。
【００２０】
次に、本発明の実施形態に係るＰＣファイバ１０の設計方法について説明する。
【００２１】
まず、ＰＣファイバ１０の第２クラッド１３で囲まれた部分の所定波長（λ）、例えばＨｅ−Ｎｅレーザ光の波長である６３０ｎｍに対する所定ファイバ長（例えば、ファイバ長が５ｍ）での開口数（ＮＡ）の下限値（ＮＡmin）を例えば０．５と設定する。
【００２２】
次いで、所定波長に対する孔ピッチの比（Λ／λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせと開口数（ＮＡ）との関係マップにおいて開口数（ＮＡ）が下限値（ＮＡmin）以上となる領域を求める。具体的には、例えば図３に示すように、孔ピッチに対する孔径の比（ｄ／Λ）を０．１、０．２、０．３・・・０．９としたときのそれぞれについて、所定波長に対する孔ピッチの比（Λ／λ）と所定波長に対する開口数（ＮＡ）との関係を求める。このとき、開口数（ＮＡ）は、ビーム伝搬法等に基づいた計算により下記式より算出する。なお、ｎ1は第１クラッド１２の屈折率であり、、ｎ2（λ）は第２クラッド１３の実効屈折率である。
【００２３】
【数３】
【００２４】
次に、図３より同一開口数（ＮＡ）が得られるときの所定波長に対する孔ピッチの比（Λ／λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせを読み取る。次に、例えば図４に示すように、横軸を所定波長に対する孔ピッチの比（Λ／λ）及び縦軸を孔ピッチに対する孔径の比（ｄ／Λ）とした関係マップ上にそれらの組み合わせをプロットし、開口数（ＮＡ）が同一である組み合わせについてそれらを結ぶラインを設ける。図４に示す例では、簡便のために、開口数（ＮＡ）が同一である組み合わせについて下記に示すそれぞれの補間曲線の式を導出し、その補間曲線を描いている。
【００２５】
開口数（ＮＡ）＝０．７のとき、
【００２６】
【数４】
【００２７】
開口数（ＮＡ）＝０．６のとき、
【００２８】
【数５】
【００２９】
開口数（ＮＡ）＝０．５のとき、
【００３０】
【数６】
【００３１】
開口数（ＮＡ）＝０．４のとき、
【００３２】
【数７】
【００３３】
開口数（ＮＡ）＝０．３のとき、
【００３４】
【数８】
【００３５】
開口数（ＮＡ）＝０．２のとき、
【００３６】
【数９】
【００３７】
図４の横軸に沿って見てみると、所定波長に対する孔ピッチの比（Λ／λ）が小さいほど開口数（ＮＡ）が大きくなっている。つまり、これは、孔ピッチに対する孔径の比（ｄ／Λ）が同一である場合には、所定波長に対する孔ピッチの比（Λ／λ）が小さいほど開口数（ＮＡ）が大きいことを意味する。また、図４の縦軸に沿って見てみると、孔ピッチに対する孔径の比（ｄ／Λ）が大きいほど開口数（ＮＡ）が大きくなっている。つまり、これは、所定波長に対する孔ピッチの比（Λ／λ）が同一である場合には、孔ピッチに対する孔径の比（ｄ／Λ）が大きいほど開口数（ＮＡ）が大きいことを意味する。従って、所定波長（λ）に対する開口数（ＮＡ）の下限値（ＮＡmin）が得られるラインを含んでそれよりも上側の領域における組み合わせによれば、所定波長（λ）に対する開口数（ＮＡ）が下限値（ＮＡmin）以上のものを得ることができる。
【００３８】

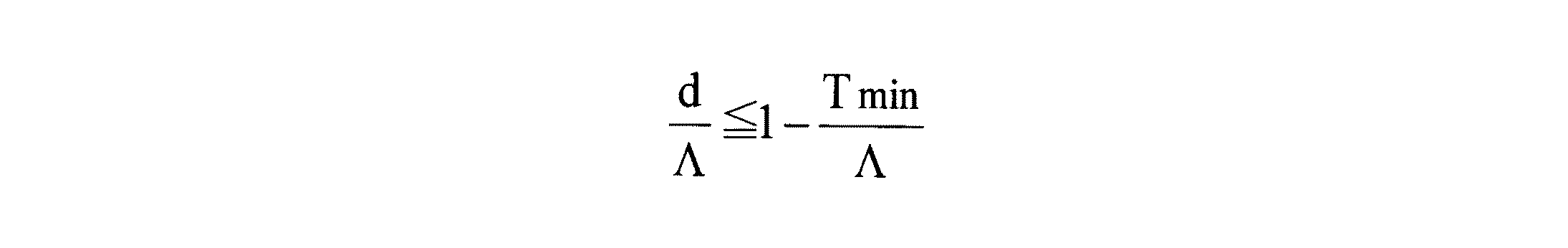

次いで、孔ピッチ（Λ）から孔径（ｄ）を減じた細孔１３ａ間の壁厚の最小値（Ｔmin）を設定する。これによって下記関係式が成立する。
【００３９】
【数１０】
【００４０】
このＰＣファイバ１０は、後述するように、サポート管１１４にコアロッド１１１、石英ロッド１１２及び石英キャピラリ１１３を充填してプリフォーム１００を作製し、そのプリフォーム１００を線引き加工して製造されるものである。ここで、例えば、細孔１３ａ間の壁厚の最小値（Ｔmin）を０．２μｍと設定すれば、線引き加工時に石英キャピラリ１１３の管壁の破裂して孔が潰れるのを抑止することができ、安定したＰＣファイバ１０の製造が可能となり、また、細孔１３ａ間の壁厚の最小値（Ｔmin）を０．５μｍと設定すれば、線引き加工時に石英キャピラリ１１３の孔がガラスの表面張力により潰れるのを抑止することができ、より安定したＰＣファイバ１０の製造が可能となる。
【００４１】
図４は、所定波長の長さ如何によらず同一の関係マップとなるように一般化したものであることから、λ＝１（μｍ）としたときにも同一の関係マップが成立する。そこで、例えば図５に示すように、λ＝１（μｍ）とした関係マップに上記関係式を描き入れると（図５ではＴmin＝０．２（μｍ）及び０．５（μｍ）について図示している。）、細孔１３ａ間の壁厚が最小値（Ｔmin）以上となる領域が区画される。従って、上記関係式の領域における組み合わせによれば、細孔１３ａ間の壁厚が最小値（Ｔmin）以上であるものを得ることができる。
【００４２】
そして、上記の両領域が重なるところにおける１つの所定波長に対する孔ピッチの比（Λ／λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせを選定し、それに基づいて孔径（ｄ）及び孔ピッチ（Λ）をそれぞれ決定する。
【００４３】
以上のような設計方法によって、開口数（ＮＡ）の大きいものから小さいものまで任意の開口数（ＮＡ）のＰＣファイバ１０を設計することができる。
【００４４】
次に、本発明の実施形態に係るＰＣファイバ１０の製造方法について説明する。
【００４５】
まず、エルビウム（Ｅｒ）等の光増幅成分がドープされた石英製のコアロッド１１１を１本と、それと外径である純石英製の石英ロッド１１２及び石英キャピラリ１１３を多数本ずつと、純石英製の円筒状のサポート管１１４を１本と、を準備する。このとき、石英キャピラリ１１３については、上記のＰＣファイバ１０の設計で決定した孔径（ｄ）及び孔ピッチ（Λ）に対応したものを準備する。
【００４６】
次いで、コアロッド１１１、石英ロッド１１２及び石英キャピラリ１１３をサポート管１１４内に充填する。このとき、横断面において、コアロッド１１１を中心としてその周りに石英ロッド１１２を最密状に配設し、さらにその周りに石英キャピラリ１１３を最密状に配設する。以上のようにして、図６に示すように、コアロッド１１１、石英ロッド１１２及び石英キャピラリ１１３の束がサポート管１１４で保持されたプリフォーム１００が構成される。なお、サポート管１１４への石英キャピラリ１１３の充填時における変形や破損を回避するためには、外径が１５０μｍ以上の石英キャピラリ１１３を用いることが好ましい。
【００４７】
そして、プリフォーム１００を線引き加工機にセットし、プリフォーム１００に線引き炉で加熱延伸する線引き加工を施すことにより細径化（ファイバー化）する。このとき、コアロッド１１１、石英ロッド１１２、石英キャピラリ１１３及びサポート管１１４が軟化し、相互に融着すると共に縮径され、コアロッド１１１がコア１１に、石英ロッド１１２が第１クラッド１２に、石英キャピラリ１１３が第２クラッド１３に、そして、サポート管１１４が被覆部１４にそれぞれ形成される。また、プリフォーム１００は所定の縮径比で縮径されることとなるが、石英キャピラリ１１３もまたほぼ同一の縮径比（通常、プリフォーム１００の縮径比の１．０〜１．５倍の縮径比）で縮径されるので、石英キャピラリ１１３の肉厚の２倍に縮径比を乗じたものが第２クラッド１３の細孔１３ａ間の壁厚となる。従って、石英キャピラリ１１３としては、肉厚の２倍に縮径比を乗じたものが細孔１３ａ間の壁厚となるものが用いられる。
【００４８】
（実施形態２）
図７は、実施形態２に係るＰＣファイバ２０を示す。
【００４９】
このＰＣファイバ２０は、全体が純石英製のものであり、ファイバ中心をなすコア２１と、コア２１を被覆するように設けられたクラッド２３と、クラッド２３を被覆するように設けられた被覆部２４と、を備えている。
【００５０】
クラッドは、コア２１に沿って延びる複数の細孔２３ａによりファイバ横断面において三角格子パターンが形成されてファイバ半径方向にフォトニック結晶構造が構成されており、実効屈折率が純石英よりも低いものとなっている。クラッド２３の三角格子パターンは、クラッド２３で囲まれた部分の開口数（ＮＡ）が０．２以上となるように、細孔２３ａの孔径（ｄ）及び孔ピッチ（Λ）が設定されている。かかる開口数（ＮＡ）は、従来のＰＣファイバでは得られなかったものである。
【００５１】
このＰＣファイバの設計及び製造は実施形態１と同一である。
【００５２】
【実施例】
（例１）
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が２５０μｍで且つ肉厚が６０μｍである石英キャピラリ、及び、外径が２４．０ｍｍであるサポート管を用い、縮径比１／１００としてファイバ径２４０μｍのＰＣファイバを作製した。
【００５３】
製造されたＰＣファイバは、コア径が１００μｍ、第２クラッドの細孔の孔径（ｄ）が２．０μｍ及び孔ピッチ（Λ）が２．５μｍのものであった。
【００５４】
所定波長（λ）が６３０ｎｍであるとすると、波長６３０ｎｍに対する孔ピッチの比（Λ／λ）が２．５／０．６３≒４．０であり、また、孔ピッチに対する孔径の比（ｄ／Λ）が２．０／２．５＝０．８であることから、図４より、波長６３０ｎｍの光に対する開口数（ＮＡ）が０．３８であることを推定した。
【００５５】
このＰＣファイバの第２クラッドで囲まれた部分の波長６３０ｎｍの光に対する開口数（ＮＡ）をファイバ長１０ｍでファーフィールドパターンパワー分布の５％となる径より算出したところ、開口数（ＮＡ）が０．４４であり、推定値に近いものであった。
【００５６】
（例２）
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が２５０μｍで且つ肉厚が８０μｍである石英キャピラリ、及び、外径が２５．０ｍｍであるサポート管を用い、縮径比１／１００としてファイバ径２５０μｍのＰＣファイバを作製した。
【００５７】
製造されたＰＣファイバは、コア径が１００μｍ、第２クラッドの細孔の孔径（ｄ）が１．０μｍ及び孔ピッチ（Λ）が２．４μｍのものであった。
【００５８】
所定波長（λ）が６３０ｎｍであるとすると、波長６３０ｎｍに対する孔ピッチの比（Λ／λ）が２．４／０．６３≒３．８であり、また、孔ピッチに対する孔径の比（ｄ／Λ）が１．０／２．４＝０．４２であることから、図４より、波長６３０ｎｍの光に対する開口数（ＮＡ）が０．１５であることを推定した。
【００５９】
このＰＣファイバの第２クラッドで囲まれた部分の波長６３０ｎｍの光に対する開口数（ＮＡ）をファイバ長１０ｍでファーフィールドパターンパワー分布の５％となる径より算出したところ、開口数（ＮＡ）が０．１５であり、推定値に一致した。
【００６０】
（例３）
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が３０００μｍで且つ肉厚が２００μｍである石英キャピラリ、及び、外径が２５．０ｍｍであるサポート管を用い、縮径比１／１００としてファイバ径２５０μｍのＰＣファイバを作製した。
【００６１】
製造されたＰＣファイバは、コア径が１００μｍ、第２クラッドの細孔の孔径（ｄ）が２６μｍ及び孔ピッチ（Λ）が３１μｍのものであった。
【００６２】
所定波長（λ）が６３０ｎｍであるとすると、波長６３０ｎｍに対する孔ピッチの比（Λ／λ）が３１／０．６３≒４９．２であり、また、孔ピッチに対する孔径の比（ｄ／Λ）が２６／３１＝０．８４であることから、波長６３０ｎｍに対する孔ピッチの比（Λ／λ）が大きいために波長６３０ｎｍの光に対する開口数（ＮＡ）が０．２以下であることを推定した（図４からは読み取れず）。
【００６３】
このＰＣファイバの第２クラッドで囲まれた部分の波長６３０ｎｍの光に対する開口数（ＮＡ）をファイバ長１０ｍでファーフィールドパターンパワー分布の５％となる径より算出したところ、開口数（ＮＡ）が０．１５であり、推定したとおりであった。
【００６４】
（例４）
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が２００μｍで且つ肉厚が５０μｍである石英キャピラリ、及び、外径が５０．０ｍｍであるサポート管を用い、縮径比１／２００としてファイバ径２５０μｍのＰＣファイバを作製した。
【００６５】
製造されたＰＣファイバは、コア径が１００μｍ、第２クラッドの細孔の孔径（ｄ）が０．７μｍ及び孔ピッチ（Λ）が１．０μｍのものであった。
【００６６】
所定波長（λ）が６３０ｎｍであるとすると、波長６３０ｎｍに対する孔ピッチの比（Λ／λ）が１．０／０．６３≒１．６であり、また、孔ピッチに対する孔径の比（ｄ／Λ）が０．７／１．０＝０．７であることから、図４より、波長６３０ｎｍの光に対する開口数（ＮＡ）が０．５２であることを推定した。
【００６７】
このＰＣファイバの第２クラッドで囲まれた部分の波長６３０ｎｍの光に対する開口数（ＮＡ）をファイバ長１０ｍでファーフィールドパターンパワー分布の５％となる径より算出したところ、開口数（ＮＡ）が０．５０であり、推定値に近いものであった。
【００６８】
（例５〜７）
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が２５０μｍで且つ肉厚が１５μｍである石英キャピラリ、及び、外径が２４．０ｍｍであるサポート管を用い、縮径比１／１００としてファイバ径２４０μｍのＰＣファイバを作製した（例５）。
【００６９】
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が２５０μｍで且つ肉厚が６０μｍである石英キャピラリ、及び、外径が２４．０ｍｍであるサポート管を用い、縮径比１／５００としてファイバ径４８μｍのＰＣファイバを作製した（例６）。
【００７０】
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が５００μｍで且つ肉厚が１５μｍである石英キャピラリ、及び、外径が２４．０ｍｍであるサポート管を用い、縮径比１／１００としてファイバ径２４０μｍのＰＣファイバを作製した（例７）。
【００７１】
これらのいずれの場合も、線引き加工の際にキャピラリ孔が潰れて第２クラッドに細孔が形成されなかった。これは、石英キャピラリの肉厚の２倍に縮径比を乗じて求められる細孔間の壁厚が非常に薄くなるためであると考えられる。
【図面の簡単な説明】
【図１】 本発明の実施形態１に係るＰＣファイバの斜視図である。
【図２】 本発明の実施形態１に係るＰＣファイバの第２クラッド部分の拡大断面図である。
【図３】 所定波長に対する孔ピッチの比（Λ／λ）と開口数（ＮＡ）との関係を示すグラフである。
【図４】 所定波長に対する孔ピッチの比（Λ／λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせと開口数（ＮＡ）との関係マップを示すグラフである。
【図５】 孔ピッチ（Λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせと開口数（ＮＡ）との関係マップを示すグラフである。
【図６】 プリフォームの断面図である。
【図７】 実施形態２に係るＰＣファイバの斜視図である。
【図８】 従来技術のダブルクラッドファイバの断面図である。
【符号の説明】
１０，２０ ＰＣファイバ
１０’ ダブルクラッドファイバ
１１，１１’，２１ コア
１２，１２’ 第１クラッド
１３，１３’ 第２クラッド
１３ａ，２３ａ 細孔
１３ａ’ 孔
１４，２４ 被覆部
２３ クラッド
１１０ プリフォーム
１１１ コアロッド
１１２ 石英ロッド
１１３ 石英キャピラリ
１１４ サポート管
【発明の属する技術分野】
本発明は、長手方向に延びるコアと、そのコアを覆うように設けられコアに沿って延びる複数の細孔によりファイバ横断面において所定格子パターンが形成されてファイバ半径方向にフォトニック結晶構造が構成されたクラッドと、を備えたフォトニッククリスタルファイバ（以下「ＰＣファイバ」という）に関する。
【０００２】
【従来の技術】
ダブルクラッドファイバは、希土類元素がドープされた光導波路をなすコアと、そのコアを被覆するように設けられた第１クラッドと、その第１クラッドを被覆するように設けられた第２クラッドとを備え、第１クラッドに入射された励起光が第１クラッドと第２クラッドとの界面で反射を繰り返しながら第２クラッドで囲まれた領域内を伝播し、励起光がコアを通過する際にコアの希土類元素を活性化させ、その活性化された希土類元素がコアを導波する光を増幅するように構成されたものであり、高出力化が可能であるという観点から近年よく使われている。
【０００３】
ダブルクラッドファイバの場合、コアと第１クラッドとの励起光のカップリングが重要であるが、第１クラッドの外径が大きいほどコアとのカップリングが悪くなる。そのため、第１クラッドの外径は小さいことが好ましいが、そうすると励起光入射が効率よく行えないという問題が生じる。但し、開口数（ＮＡ）が大きければ、その問題は解決されることとなる。従って、一般に、０．３５程度といった大きな開口数（ＮＡ）を得るべく、第２クラッドとして石英よりも低い屈折率を有する樹脂が用いられている。しかしながら、樹脂製の第２クラッドは、耐久性が劣り、また、高い伝送損失を生じるという欠点がある。
【０００４】
また、石英に屈折率を低めるフッ素（Ｆ）やボロン（Ｂ）をドープしたもので第２クラッドを形成することも可能であるが、それでは０．２以上の開口数（ＮＡ）を得ることが困難である。
【０００５】
【発明が解決しようとする課題】
ところで、特開平１１−１４２６７２号公報には、図８に示すように、希土類元素がドープされた光導波路をなすコア１１’と、そのコア１１’を被覆するように設けられた第１クラッド１２’と、その第１クラッド１２’を被覆するように設けられた第２クラッド１３’と、を備えたダブルクラッドファイバ１０’であって、第２クラッド１３’を、コア１１’に沿って延びる複数の孔１３ａ’が第１クラッド１２’を囲うように形成された石英で構成したものが開示されている。
【０００６】
上記のような構造であれば、第２クラッド１３’の大半が低屈折率である空気で占められるため、第２クラッド１３’で囲まれた部分で大きな開口数（ＮＡ）を得ることができることが期待された。しかしながら、本発明者らの追試によれば、かかる構造のダブルクラッドファイバでは、波長６３０ｎｍの光に対するその開口数（ＮＡ）が０．１４であった。
【０００７】
本発明は、かかる点に鑑みてなされたものであり、その目的とするところは、大きな開口数（ＮＡ）を有するＰＣファイバを提供することにある。
【０００８】
【課題を解決するための手段】
本発明者らは、第２クラッドに孔が形成されたダブルクラッドファイバにおいて、大きな開口数（ＮＡ）を得るためには、孔径を大きくして第２クラッドで空間が占める割合を大きくするということだけでは不十分であり、孔ピッチを小さくすることも必要であることを見出して本発明に想到した。
【０００９】
具体的には、本発明のＰＣファイバは、光増幅成分がドープされた光導波路をなすコアと、該コアを被覆するように設けられた第１クラッドと、該第１クラッドを被覆するように設けられ該コアに沿って延びる複数の細孔によりファイバ横断面において三角格子パターンが形成されてファイバ半径方向にフォトニック結晶構造が構成された第２クラッドとを備え、該第１クラッドに入射された励起光が該第１クラッドと該第２クラッドとの界面で反射を繰り返しながら該第２クラッドで囲まれた領域内を伝播し、励起光が該コアを通過する際に該コアの光増幅成分を活性化させ、該活性化された光増幅成分が該コアを導波する光を増幅するように構成されたダブルクラッドファイバ型のものであって、ファイバ長５ｍ以上で上記第２クラッドで囲まれた部分の波長（λ）６３０ｎｍの光に対する開口数（ＮＡ）が０．５以上となるように、ファイバ横断面における孔ピッチ（Λ）に対する孔径（ｄ）の比（ｄ／Λ）が０．５以上、且つ、波長（λ）６３０ｎｍに対する孔ピッチ（Λ）の比（Λ／λ）が４以下にそれぞれ設定されていることを特徴とする。
【００１０】
ＰＣファイバの細孔を有するクラッドの実効屈折率は、伝送させる光の波長に対する孔ピッチの比（Λ／λ）と孔ピッチに対する孔径の比（ｄ／Λ）との関数であることが知られている。従って、クラッドで囲まれた部分の伝送させる光の波長（λ）に対する開口数（ＮＡ）もまた、それらの２つの比の関数となる。そこで、所定波長に対する開口数（ＮＡ）がある一定値（下限値）以上のものを得ようとする場合、その所定波長に対する孔ピッチの比（Λ／λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせと開口数（ＮＡ）との関係マップにおいて、その下限値以上の開口数（ＮＡ）が得られる領域を求め、その領域内の１つの所定波長に対する孔ピッチの比（Λ／λ）と孔ピッチに対する孔径の比（ｄ／Λ）との組み合わせに基づいて孔径（ｄ）及び孔ピッチ（Λ）をそれぞれ決定するようにすればよい。
【００１１】
【発明の効果】
以上説明したように、本発明によれば、クラッドの細孔の孔径及び孔ピッチがそれぞれ適正に設定されることによって従来では得られなかった大きな開口数（ＮＡ）を有するＰＣファイバを得ることができる。
【００１２】
【発明の実施の形態】
以下、本発明の実施形態を図面に基づいて詳細に説明する。
【００１３】
（実施形態１）
図１は、本発明の実施形態１に係るＰＣファイバ１０を示す。このＰＣファイバ１０は、光を増幅させるために用いられるダブルクラッドファイバ型のものである。
【００１４】
このＰＣファイバ１０は、石英製のものであり、ファイバ中心をなすコア１１と、コア１１を被覆するように設けられた第１クラッド１２と、第１クラッド１２を被覆するように設けられた第２クラッド１３と、第２クラッド１３を被覆するように設けられた被覆部１４と、を備えている。
【００１５】
コア１１は、エルビウム（Ｅｒ）等の光増幅成分がドープされた石英で形成されており、増幅対象の光が伝播する光導波路をなす。
【００１６】
第１クラッド１２は、純石英で中実に形成されており、光増幅用の励起光が入射されて伝播する光導波領域をなす。
【００１７】
第２クラッド１３は、コア１１に沿って延びる複数の細孔１３ａによりファイバ横断面において三角格子パターンが形成されてファイバ半径方向にフォトニック結晶構造が構成された純石英で形成されており、実効屈折率が純石英よりも低いものとなって励起光をその内部に閉じ込める。この第２クラッド１３の三角格子パターンにより、第２クラッド１３で囲まれた部分の開口数（ＮＡ）がファイバ長５ｍ以上において０．５以上となるように、ファイバ横断面における孔ピッチ（Λ）に対する孔径（ｄ）の比（ｄ／Λ）が０．５以上、且つ、波長（λ）６３０ｎｍに対する孔ピッチ（Λ）の比（Λ／λ）が４以下にそれぞれ設定されている。かかる開口数（ＮＡ）は、従来、石英のみで形成されたダブルクラッドファイバ型のＰＣファイバでは得られなかったものである。
【００１８】
被覆部１４は、純石英で中実に形成されており、コア１１、第１及び第２クラッド１３を保護する。
【００１９】
このＰＣファイバ１０は、第１クラッド１２に入射された励起光が第１クラッド１２と第２クラッド１３との界面で反射を繰り返しながら第２クラッド１３で囲まれた領域内を伝播し、励起光がコア１１を通過する際にコア１１の光増幅成分を活性化させ、活性化された光増幅成分がコア１１を伝播する光を増幅する。
【００２０】
次に、本発明の実施形態に係るＰＣファイバ１０の設計方法について説明する。
【００２１】
まず、ＰＣファイバ１０の第２クラッド１３で囲まれた部分の所定波長（λ）、例えばＨｅ−Ｎｅレーザ光の波長である６３０ｎｍに対する所定ファイバ長（例えば、ファイバ長が５ｍ）での開口数（ＮＡ）の下限値（ＮＡmin）を例えば０．５と設定する。
【００２２】
次いで、所定波長に対する孔ピッチの比（Λ／λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせと開口数（ＮＡ）との関係マップにおいて開口数（ＮＡ）が下限値（ＮＡmin）以上となる領域を求める。具体的には、例えば図３に示すように、孔ピッチに対する孔径の比（ｄ／Λ）を０．１、０．２、０．３・・・０．９としたときのそれぞれについて、所定波長に対する孔ピッチの比（Λ／λ）と所定波長に対する開口数（ＮＡ）との関係を求める。このとき、開口数（ＮＡ）は、ビーム伝搬法等に基づいた計算により下記式より算出する。なお、ｎ1は第１クラッド１２の屈折率であり、、ｎ2（λ）は第２クラッド１３の実効屈折率である。
【００２３】
【数３】
次に、図３より同一開口数（ＮＡ）が得られるときの所定波長に対する孔ピッチの比（Λ／λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせを読み取る。次に、例えば図４に示すように、横軸を所定波長に対する孔ピッチの比（Λ／λ）及び縦軸を孔ピッチに対する孔径の比（ｄ／Λ）とした関係マップ上にそれらの組み合わせをプロットし、開口数（ＮＡ）が同一である組み合わせについてそれらを結ぶラインを設ける。図４に示す例では、簡便のために、開口数（ＮＡ）が同一である組み合わせについて下記に示すそれぞれの補間曲線の式を導出し、その補間曲線を描いている。
【００２５】
開口数（ＮＡ）＝０．７のとき、
【００２６】
【数４】
開口数（ＮＡ）＝０．６のとき、
【００２８】
【数５】
開口数（ＮＡ）＝０．５のとき、
【００３０】
【数６】
開口数（ＮＡ）＝０．４のとき、
【００３２】
【数７】
開口数（ＮＡ）＝０．３のとき、
【００３４】
【数８】
開口数（ＮＡ）＝０．２のとき、
【００３６】
【数９】
図４の横軸に沿って見てみると、所定波長に対する孔ピッチの比（Λ／λ）が小さいほど開口数（ＮＡ）が大きくなっている。つまり、これは、孔ピッチに対する孔径の比（ｄ／Λ）が同一である場合には、所定波長に対する孔ピッチの比（Λ／λ）が小さいほど開口数（ＮＡ）が大きいことを意味する。また、図４の縦軸に沿って見てみると、孔ピッチに対する孔径の比（ｄ／Λ）が大きいほど開口数（ＮＡ）が大きくなっている。つまり、これは、所定波長に対する孔ピッチの比（Λ／λ）が同一である場合には、孔ピッチに対する孔径の比（ｄ／Λ）が大きいほど開口数（ＮＡ）が大きいことを意味する。従って、所定波長（λ）に対する開口数（ＮＡ）の下限値（ＮＡmin）が得られるラインを含んでそれよりも上側の領域における組み合わせによれば、所定波長（λ）に対する開口数（ＮＡ）が下限値（ＮＡmin）以上のものを得ることができる。
【００３８】
次いで、孔ピッチ（Λ）から孔径（ｄ）を減じた細孔１３ａ間の壁厚の最小値（Ｔmin）を設定する。これによって下記関係式が成立する。
【００３９】
【数１０】
このＰＣファイバ１０は、後述するように、サポート管１１４にコアロッド１１１、石英ロッド１１２及び石英キャピラリ１１３を充填してプリフォーム１００を作製し、そのプリフォーム１００を線引き加工して製造されるものである。ここで、例えば、細孔１３ａ間の壁厚の最小値（Ｔmin）を０．２μｍと設定すれば、線引き加工時に石英キャピラリ１１３の管壁の破裂して孔が潰れるのを抑止することができ、安定したＰＣファイバ１０の製造が可能となり、また、細孔１３ａ間の壁厚の最小値（Ｔmin）を０．５μｍと設定すれば、線引き加工時に石英キャピラリ１１３の孔がガラスの表面張力により潰れるのを抑止することができ、より安定したＰＣファイバ１０の製造が可能となる。
【００４１】
図４は、所定波長の長さ如何によらず同一の関係マップとなるように一般化したものであることから、λ＝１（μｍ）としたときにも同一の関係マップが成立する。そこで、例えば図５に示すように、λ＝１（μｍ）とした関係マップに上記関係式を描き入れると（図５ではＴmin＝０．２（μｍ）及び０．５（μｍ）について図示している。）、細孔１３ａ間の壁厚が最小値（Ｔmin）以上となる領域が区画される。従って、上記関係式の領域における組み合わせによれば、細孔１３ａ間の壁厚が最小値（Ｔmin）以上であるものを得ることができる。
【００４２】
そして、上記の両領域が重なるところにおける１つの所定波長に対する孔ピッチの比（Λ／λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせを選定し、それに基づいて孔径（ｄ）及び孔ピッチ（Λ）をそれぞれ決定する。
【００４３】
以上のような設計方法によって、開口数（ＮＡ）の大きいものから小さいものまで任意の開口数（ＮＡ）のＰＣファイバ１０を設計することができる。
【００４４】
次に、本発明の実施形態に係るＰＣファイバ１０の製造方法について説明する。
【００４５】
まず、エルビウム（Ｅｒ）等の光増幅成分がドープされた石英製のコアロッド１１１を１本と、それと外径である純石英製の石英ロッド１１２及び石英キャピラリ１１３を多数本ずつと、純石英製の円筒状のサポート管１１４を１本と、を準備する。このとき、石英キャピラリ１１３については、上記のＰＣファイバ１０の設計で決定した孔径（ｄ）及び孔ピッチ（Λ）に対応したものを準備する。
【００４６】
次いで、コアロッド１１１、石英ロッド１１２及び石英キャピラリ１１３をサポート管１１４内に充填する。このとき、横断面において、コアロッド１１１を中心としてその周りに石英ロッド１１２を最密状に配設し、さらにその周りに石英キャピラリ１１３を最密状に配設する。以上のようにして、図６に示すように、コアロッド１１１、石英ロッド１１２及び石英キャピラリ１１３の束がサポート管１１４で保持されたプリフォーム１００が構成される。なお、サポート管１１４への石英キャピラリ１１３の充填時における変形や破損を回避するためには、外径が１５０μｍ以上の石英キャピラリ１１３を用いることが好ましい。
【００４７】
そして、プリフォーム１００を線引き加工機にセットし、プリフォーム１００に線引き炉で加熱延伸する線引き加工を施すことにより細径化（ファイバー化）する。このとき、コアロッド１１１、石英ロッド１１２、石英キャピラリ１１３及びサポート管１１４が軟化し、相互に融着すると共に縮径され、コアロッド１１１がコア１１に、石英ロッド１１２が第１クラッド１２に、石英キャピラリ１１３が第２クラッド１３に、そして、サポート管１１４が被覆部１４にそれぞれ形成される。また、プリフォーム１００は所定の縮径比で縮径されることとなるが、石英キャピラリ１１３もまたほぼ同一の縮径比（通常、プリフォーム１００の縮径比の１．０〜１．５倍の縮径比）で縮径されるので、石英キャピラリ１１３の肉厚の２倍に縮径比を乗じたものが第２クラッド１３の細孔１３ａ間の壁厚となる。従って、石英キャピラリ１１３としては、肉厚の２倍に縮径比を乗じたものが細孔１３ａ間の壁厚となるものが用いられる。
【００４８】
（実施形態２）
図７は、実施形態２に係るＰＣファイバ２０を示す。
【００４９】
このＰＣファイバ２０は、全体が純石英製のものであり、ファイバ中心をなすコア２１と、コア２１を被覆するように設けられたクラッド２３と、クラッド２３を被覆するように設けられた被覆部２４と、を備えている。
【００５０】
クラッドは、コア２１に沿って延びる複数の細孔２３ａによりファイバ横断面において三角格子パターンが形成されてファイバ半径方向にフォトニック結晶構造が構成されており、実効屈折率が純石英よりも低いものとなっている。クラッド２３の三角格子パターンは、クラッド２３で囲まれた部分の開口数（ＮＡ）が０．２以上となるように、細孔２３ａの孔径（ｄ）及び孔ピッチ（Λ）が設定されている。かかる開口数（ＮＡ）は、従来のＰＣファイバでは得られなかったものである。
【００５１】
このＰＣファイバの設計及び製造は実施形態１と同一である。
【００５２】
【実施例】
（例１）
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が２５０μｍで且つ肉厚が６０μｍである石英キャピラリ、及び、外径が２４．０ｍｍであるサポート管を用い、縮径比１／１００としてファイバ径２４０μｍのＰＣファイバを作製した。
【００５３】
製造されたＰＣファイバは、コア径が１００μｍ、第２クラッドの細孔の孔径（ｄ）が２．０μｍ及び孔ピッチ（Λ）が２．５μｍのものであった。
【００５４】
所定波長（λ）が６３０ｎｍであるとすると、波長６３０ｎｍに対する孔ピッチの比（Λ／λ）が２．５／０．６３≒４．０であり、また、孔ピッチに対する孔径の比（ｄ／Λ）が２．０／２．５＝０．８であることから、図４より、波長６３０ｎｍの光に対する開口数（ＮＡ）が０．３８であることを推定した。
【００５５】
このＰＣファイバの第２クラッドで囲まれた部分の波長６３０ｎｍの光に対する開口数（ＮＡ）をファイバ長１０ｍでファーフィールドパターンパワー分布の５％となる径より算出したところ、開口数（ＮＡ）が０．４４であり、推定値に近いものであった。
【００５６】
（例２）
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が２５０μｍで且つ肉厚が８０μｍである石英キャピラリ、及び、外径が２５．０ｍｍであるサポート管を用い、縮径比１／１００としてファイバ径２５０μｍのＰＣファイバを作製した。
【００５７】
製造されたＰＣファイバは、コア径が１００μｍ、第２クラッドの細孔の孔径（ｄ）が１．０μｍ及び孔ピッチ（Λ）が２．４μｍのものであった。
【００５８】
所定波長（λ）が６３０ｎｍであるとすると、波長６３０ｎｍに対する孔ピッチの比（Λ／λ）が２．４／０．６３≒３．８であり、また、孔ピッチに対する孔径の比（ｄ／Λ）が１．０／２．４＝０．４２であることから、図４より、波長６３０ｎｍの光に対する開口数（ＮＡ）が０．１５であることを推定した。
【００５９】
このＰＣファイバの第２クラッドで囲まれた部分の波長６３０ｎｍの光に対する開口数（ＮＡ）をファイバ長１０ｍでファーフィールドパターンパワー分布の５％となる径より算出したところ、開口数（ＮＡ）が０．１５であり、推定値に一致した。
【００６０】
（例３）
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が３０００μｍで且つ肉厚が２００μｍである石英キャピラリ、及び、外径が２５．０ｍｍであるサポート管を用い、縮径比１／１００としてファイバ径２５０μｍのＰＣファイバを作製した。
【００６１】
製造されたＰＣファイバは、コア径が１００μｍ、第２クラッドの細孔の孔径（ｄ）が２６μｍ及び孔ピッチ（Λ）が３１μｍのものであった。
【００６２】
所定波長（λ）が６３０ｎｍであるとすると、波長６３０ｎｍに対する孔ピッチの比（Λ／λ）が３１／０．６３≒４９．２であり、また、孔ピッチに対する孔径の比（ｄ／Λ）が２６／３１＝０．８４であることから、波長６３０ｎｍに対する孔ピッチの比（Λ／λ）が大きいために波長６３０ｎｍの光に対する開口数（ＮＡ）が０．２以下であることを推定した（図４からは読み取れず）。
【００６３】
このＰＣファイバの第２クラッドで囲まれた部分の波長６３０ｎｍの光に対する開口数（ＮＡ）をファイバ長１０ｍでファーフィールドパターンパワー分布の５％となる径より算出したところ、開口数（ＮＡ）が０．１５であり、推定したとおりであった。
【００６４】
（例４）
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が２００μｍで且つ肉厚が５０μｍである石英キャピラリ、及び、外径が５０．０ｍｍであるサポート管を用い、縮径比１／２００としてファイバ径２５０μｍのＰＣファイバを作製した。
【００６５】
製造されたＰＣファイバは、コア径が１００μｍ、第２クラッドの細孔の孔径（ｄ）が０．７μｍ及び孔ピッチ（Λ）が１．０μｍのものであった。
【００６６】
所定波長（λ）が６３０ｎｍであるとすると、波長６３０ｎｍに対する孔ピッチの比（Λ／λ）が１．０／０．６３≒１．６であり、また、孔ピッチに対する孔径の比（ｄ／Λ）が０．７／１．０＝０．７であることから、図４より、波長６３０ｎｍの光に対する開口数（ＮＡ）が０．５２であることを推定した。
【００６７】
このＰＣファイバの第２クラッドで囲まれた部分の波長６３０ｎｍの光に対する開口数（ＮＡ）をファイバ長１０ｍでファーフィールドパターンパワー分布の５％となる径より算出したところ、開口数（ＮＡ）が０．５０であり、推定値に近いものであった。
【００６８】
（例５〜７）
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が２５０μｍで且つ肉厚が１５μｍである石英キャピラリ、及び、外径が２４．０ｍｍであるサポート管を用い、縮径比１／１００としてファイバ径２４０μｍのＰＣファイバを作製した（例５）。
【００６９】
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が２５０μｍで且つ肉厚が６０μｍである石英キャピラリ、及び、外径が２４．０ｍｍであるサポート管を用い、縮径比１／５００としてファイバ径４８μｍのＰＣファイバを作製した（例６）。
【００７０】
上記実施形態１と同様の製造方法により、コアロッド、石英ロッド、外径が５００μｍで且つ肉厚が１５μｍである石英キャピラリ、及び、外径が２４．０ｍｍであるサポート管を用い、縮径比１／１００としてファイバ径２４０μｍのＰＣファイバを作製した（例７）。
【００７１】
これらのいずれの場合も、線引き加工の際にキャピラリ孔が潰れて第２クラッドに細孔が形成されなかった。これは、石英キャピラリの肉厚の２倍に縮径比を乗じて求められる細孔間の壁厚が非常に薄くなるためであると考えられる。
【図面の簡単な説明】
【図１】 本発明の実施形態１に係るＰＣファイバの斜視図である。
【図２】 本発明の実施形態１に係るＰＣファイバの第２クラッド部分の拡大断面図である。
【図３】 所定波長に対する孔ピッチの比（Λ／λ）と開口数（ＮＡ）との関係を示すグラフである。
【図４】 所定波長に対する孔ピッチの比（Λ／λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせと開口数（ＮＡ）との関係マップを示すグラフである。
【図５】 孔ピッチ（Λ）及び孔ピッチに対する孔径の比（ｄ／Λ）の組み合わせと開口数（ＮＡ）との関係マップを示すグラフである。
【図６】 プリフォームの断面図である。
【図７】 実施形態２に係るＰＣファイバの斜視図である。
【図８】 従来技術のダブルクラッドファイバの断面図である。
【符号の説明】
１０，２０ ＰＣファイバ
１０’ ダブルクラッドファイバ
１１，１１’，２１ コア
１２，１２’ 第１クラッド
１３，１３’ 第２クラッド
１３ａ，２３ａ 細孔
１３ａ’ 孔
１４，２４ 被覆部
２３ クラッド
１１０ プリフォーム
１１１ コアロッド
１１２ 石英ロッド
１１３ 石英キャピラリ
１１４ サポート管
Claims (1)
- 光増幅成分がドープされた光導波路をなすコアと、該コアを被覆するように設けられた第１クラッドと、該第１クラッドを被覆するように設けられ該コアに沿って延びる複数の細孔によりファイバ横断面において三角格子パターンが形成されてファイバ半径方向にフォトニック結晶構造が構成された第２クラッドとを備え、該第１クラッドに入射された励起光が該第１クラッドと該第２クラッドとの界面で反射を繰り返しながら該第２クラッドで囲まれた領域内を伝播し、励起光が該コアを通過する際に該コアの光増幅成分を活性化させ、該活性化された光増幅成分が該コアを導波する光を増幅するように構成されたダブルクラッドファイバ型のフォトニッククリスタルファイバであって、
ファイバ長５ｍ以上で上記第２クラッドで囲まれた部分の波長（λ）６３０ｎｍの光に対する開口数（ＮＡ）が０．５以上となるように、ファイバ横断面における孔ピッチ（Λ）に対する孔径（ｄ）の比（ｄ／Λ）が０．５以上、且つ、波長（λ）６３０ｎｍに対する孔ピッチ（Λ）の比（Λ／λ）が４以下にそれぞれ設定されていることを特徴とするフォトニッククリスタルファイバ。
Priority Applications (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2002239310A JP3640943B2 (ja) | 2002-08-20 | 2002-08-20 | フォトニッククリスタルファイバ |
Applications Claiming Priority (1)
| Application Number | Priority Date | Filing Date | Title |
|---|---|---|---|
| JP2002239310A JP3640943B2 (ja) | 2002-08-20 | 2002-08-20 | フォトニッククリスタルファイバ |
Publications (2)
| Publication Number | Publication Date |
|---|---|
| JP2004077891A JP2004077891A (ja) | 2004-03-11 |
| JP3640943B2 true JP3640943B2 (ja) | 2005-04-20 |
Family
ID=32022448
Family Applications (1)
| Application Number | Title | Priority Date | Filing Date |
|---|---|---|---|
| JP2002239310A Expired - Fee Related JP3640943B2 (ja) | 2002-08-20 | 2002-08-20 | フォトニッククリスタルファイバ |
Country Status (1)
| Country | Link |
|---|---|
| JP (1) | JP3640943B2 (ja) |
Families Citing this family (5)
| Publication number | Priority date | Publication date | Assignee | Title |
|---|---|---|---|---|
| JPWO2006098313A1 (ja) * | 2005-03-15 | 2008-08-21 | オムロン株式会社 | 光増幅器およびレーザ装置 |
| KR100703108B1 (ko) | 2005-10-17 | 2007-04-06 | 한국과학기술연구원 | 광 섬유 |
| JP6139070B2 (ja) * | 2011-07-27 | 2017-05-31 | 三菱電線工業株式会社 | ダブルクラッド光ファイバの製造方法、及びダブルクラッド光ファイバ心線の製造方法 |
| FR2980277B1 (fr) * | 2011-09-20 | 2013-10-11 | Commissariat Energie Atomique | Fibre optique microstructuree a grand coeur et a mode fondamental aplati, et procede de conception de celle ci, application a la microfabrication par laser |
| WO2024201650A1 (ja) * | 2023-03-27 | 2024-10-03 | 日本電信電話株式会社 | 光ファイバ及び光増幅器 |
-
2002
- 2002-08-20 JP JP2002239310A patent/JP3640943B2/ja not_active Expired - Fee Related
Also Published As
| Publication number | Publication date |
|---|---|
| JP2004077891A (ja) | 2004-03-11 |
Similar Documents
| Publication | Publication Date | Title |
|---|---|---|
| US8660396B2 (en) | Multi-cladding optical fiber, optical fiber module, fiber laser, and fiber amplifier | |
| US6990282B2 (en) | Photonic crystal fibers | |
| JP4452756B2 (ja) | フォトニックバンドギャップファイバ | |
| US7437046B2 (en) | Optical fiber configuration for dissipating stray light | |
| JP6306624B2 (ja) | シングルモード動作を維持したままクラッド吸収を増加させたダブルクラッドの利得をもたらすファイバ | |
| KR20040047871A (ko) | 다중모드 섬유 레이저 격자 | |
| JPH11142672A (ja) | シリカベースの光ファイバを有する物品 | |
| US7978947B2 (en) | Photonic bandgap fiber | |
| JP2008203496A (ja) | ダブルコアファイバ、これを用いた光結合デバイス、信号光励起光結合デバイス、ファイバアンプ及びファイバレーザ | |
| CN101622560A (zh) | 光子带隙光纤 | |
| JP2007316526A (ja) | フォトニックバンドギャップファイバ及びファイバレーザ | |
| JP7124210B2 (ja) | 活性元素添加光ファイバ、共振器、及び、ファイバレーザ装置 | |
| JP3640943B2 (ja) | フォトニッククリスタルファイバ | |
| JP2021163833A (ja) | 光ファイバ、光ファイバ母材、光ファイバ共振器、光ファイバレーザ装置、及び光ファイバ増幅器 | |
| JP7268245B2 (ja) | 活性元素添加光ファイバ、活性元素添加光ファイバ用母材、共振器、及び、ファイバレーザ装置 | |
| JP6306636B2 (ja) | シングルモード動作を維持したままクラッド吸収を増加させた利得をもたらすファイバ | |
| JP3586248B2 (ja) | ダブルクラッドファイバの製造方法 | |
| JP2007335435A (ja) | 光ファイバ | |
| JP2006039256A (ja) | 光ファイバ |
Legal Events
| Date | Code | Title | Description |
|---|---|---|---|
| A975 | Report on accelerated examination |
Free format text: JAPANESE INTERMEDIATE CODE: A971005 Effective date: 20031125 |
|
| A131 | Notification of reasons for refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A131 Effective date: 20031224 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20040223 |
|
| A02 | Decision of refusal |
Free format text: JAPANESE INTERMEDIATE CODE: A02 Effective date: 20040330 |
|
| A521 | Written amendment |
Free format text: JAPANESE INTERMEDIATE CODE: A523 Effective date: 20041129 |
|
| A61 | First payment of annual fees (during grant procedure) |
Free format text: JAPANESE INTERMEDIATE CODE: A61 Effective date: 20050119 |
|
| R150 | Certificate of patent or registration of utility model |
Free format text: JAPANESE INTERMEDIATE CODE: R150 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20080128 Year of fee payment: 3 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20090128 Year of fee payment: 4 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20100128 Year of fee payment: 5 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20110128 Year of fee payment: 6 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20110128 Year of fee payment: 6 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120128 Year of fee payment: 7 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20120128 Year of fee payment: 7 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130128 Year of fee payment: 8 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20130128 Year of fee payment: 8 |
|
| FPAY | Renewal fee payment (event date is renewal date of database) |
Free format text: PAYMENT UNTIL: 20140128 Year of fee payment: 9 |
|
| S531 | Written request for registration of change of domicile |
Free format text: JAPANESE INTERMEDIATE CODE: R313531 |
|
| R350 | Written notification of registration of transfer |
Free format text: JAPANESE INTERMEDIATE CODE: R350 |
|
| LAPS | Cancellation because of no payment of annual fees |
