JP2024029746A - 多層多孔性中空糸膜の製造方法及び多孔性中空糸膜 - Google Patents
多層多孔性中空糸膜の製造方法及び多孔性中空糸膜 Download PDFInfo
- Publication number
- JP2024029746A JP2024029746A JP2023108867A JP2023108867A JP2024029746A JP 2024029746 A JP2024029746 A JP 2024029746A JP 2023108867 A JP2023108867 A JP 2023108867A JP 2023108867 A JP2023108867 A JP 2023108867A JP 2024029746 A JP2024029746 A JP 2024029746A
- Authority
- JP
- Japan
- Prior art keywords
- hollow fiber
- fiber membrane
- porous
- melt
- layer
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Pending
Links
- 239000012528 membrane Substances 0.000 title claims abstract description 214
- 239000012510 hollow fiber Substances 0.000 title claims abstract description 189
- 238000000034 method Methods 0.000 title abstract description 64
- 229920005992 thermoplastic resin Polymers 0.000 claims abstract description 60
- 239000000463 material Substances 0.000 claims abstract description 56
- 238000002844 melting Methods 0.000 claims abstract description 18
- 230000008018 melting Effects 0.000 claims abstract description 18
- 238000000465 moulding Methods 0.000 claims abstract description 14
- 238000004519 manufacturing process Methods 0.000 claims description 54
- 239000002033 PVDF binder Substances 0.000 claims description 44
- 229920002981 polyvinylidene fluoride Polymers 0.000 claims description 44
- 239000002904 solvent Substances 0.000 claims description 34
- 239000000047 product Substances 0.000 claims description 31
- BQCIDUSAKPWEOX-UHFFFAOYSA-N 1,1-Difluoroethene Chemical compound FC(F)=C BQCIDUSAKPWEOX-UHFFFAOYSA-N 0.000 claims description 29
- 229920005989 resin Polymers 0.000 claims description 26
- 239000011347 resin Substances 0.000 claims description 26
- 239000000706 filtrate Substances 0.000 claims description 8
- 239000006185 dispersion Substances 0.000 claims description 5
- 229910052739 hydrogen Inorganic materials 0.000 claims description 3
- 239000001257 hydrogen Substances 0.000 claims description 3
- 238000007599 discharging Methods 0.000 claims description 2
- 238000001914 filtration Methods 0.000 abstract description 25
- 239000000843 powder Substances 0.000 description 67
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 description 66
- 239000007788 liquid Substances 0.000 description 60
- VYPSYNLAJGMNEJ-UHFFFAOYSA-N Silicium dioxide Chemical compound O=[Si]=O VYPSYNLAJGMNEJ-UHFFFAOYSA-N 0.000 description 48
- 239000002245 particle Substances 0.000 description 40
- BJQHLKABXJIVAM-UHFFFAOYSA-N bis(2-ethylhexyl) phthalate Chemical compound CCCCC(CC)COC(=O)C1=CC=CC=C1C(=O)OCC(CC)CCCC BJQHLKABXJIVAM-UHFFFAOYSA-N 0.000 description 29
- DOIRQSBPFJWKBE-UHFFFAOYSA-N dibutyl phthalate Chemical compound CCCCOC(=O)C1=CC=CC=C1C(=O)OCCCC DOIRQSBPFJWKBE-UHFFFAOYSA-N 0.000 description 28
- 239000000203 mixture Substances 0.000 description 27
- 239000000377 silicon dioxide Substances 0.000 description 23
- 238000000605 extraction Methods 0.000 description 22
- 239000011148 porous material Substances 0.000 description 21
- 230000035699 permeability Effects 0.000 description 19
- 229920000642 polymer Polymers 0.000 description 18
- 239000000126 substance Substances 0.000 description 18
- 229920001519 homopolymer Polymers 0.000 description 16
- 238000010298 pulverizing process Methods 0.000 description 16
- 230000007423 decrease Effects 0.000 description 13
- OKKJLVBELUTLKV-UHFFFAOYSA-N Methanol Chemical compound OC OKKJLVBELUTLKV-UHFFFAOYSA-N 0.000 description 12
- 239000000835 fiber Substances 0.000 description 12
- 238000004898 kneading Methods 0.000 description 12
- 238000005374 membrane filtration Methods 0.000 description 10
- 230000000052 comparative effect Effects 0.000 description 9
- 238000010586 diagram Methods 0.000 description 8
- 238000009826 distribution Methods 0.000 description 8
- 238000005259 measurement Methods 0.000 description 8
- 230000008602 contraction Effects 0.000 description 7
- 238000002156 mixing Methods 0.000 description 7
- 239000008188 pellet Substances 0.000 description 7
- 239000010865 sewage Substances 0.000 description 7
- LFQSCWFLJHTTHZ-UHFFFAOYSA-N Ethanol Chemical compound CCO LFQSCWFLJHTTHZ-UHFFFAOYSA-N 0.000 description 6
- 230000008901 benefit Effects 0.000 description 6
- 230000000903 blocking effect Effects 0.000 description 6
- -1 polyethylene Polymers 0.000 description 6
- 230000004907 flux Effects 0.000 description 5
- 239000008239 natural water Substances 0.000 description 5
- 239000011164 primary particle Substances 0.000 description 5
- 230000008569 process Effects 0.000 description 5
- 238000009287 sand filtration Methods 0.000 description 5
- 238000004062 sedimentation Methods 0.000 description 5
- 238000004458 analytical method Methods 0.000 description 4
- 239000007864 aqueous solution Substances 0.000 description 4
- 238000005345 coagulation Methods 0.000 description 4
- 230000015271 coagulation Effects 0.000 description 4
- 229920001577 copolymer Polymers 0.000 description 4
- JQCXWCOOWVGKMT-UHFFFAOYSA-N diheptyl phthalate Chemical compound CCCCCCCOC(=O)C1=CC=CC=C1C(=O)OCCCCCCC JQCXWCOOWVGKMT-UHFFFAOYSA-N 0.000 description 4
- 239000010840 domestic wastewater Substances 0.000 description 4
- 230000000694 effects Effects 0.000 description 4
- 238000011085 pressure filtration Methods 0.000 description 4
- YMWUJEATGCHHMB-UHFFFAOYSA-N Dichloromethane Chemical compound ClCCl YMWUJEATGCHHMB-UHFFFAOYSA-N 0.000 description 3
- KFZMGEQAYNKOFK-UHFFFAOYSA-N Isopropanol Chemical compound CC(C)O KFZMGEQAYNKOFK-UHFFFAOYSA-N 0.000 description 3
- 229920007457 Kynar® 720 Polymers 0.000 description 3
- 229920007478 Kynar® 740 Polymers 0.000 description 3
- 239000004698 Polyethylene Substances 0.000 description 3
- HEMHJVSKTPXQMS-UHFFFAOYSA-M Sodium hydroxide Chemical compound [OH-].[Na+] HEMHJVSKTPXQMS-UHFFFAOYSA-M 0.000 description 3
- 238000005452 bending Methods 0.000 description 3
- 238000004891 communication Methods 0.000 description 3
- 239000000470 constituent Substances 0.000 description 3
- 238000001816 cooling Methods 0.000 description 3
- 230000006866 deterioration Effects 0.000 description 3
- 238000011161 development Methods 0.000 description 3
- 238000005516 engineering process Methods 0.000 description 3
- 239000000088 plastic resin Substances 0.000 description 3
- 229920000573 polyethylene Polymers 0.000 description 3
- 229920000098 polyolefin Polymers 0.000 description 3
- 239000002994 raw material Substances 0.000 description 3
- 239000010802 sludge Substances 0.000 description 3
- 238000007711 solidification Methods 0.000 description 3
- 230000008023 solidification Effects 0.000 description 3
- 238000009987 spinning Methods 0.000 description 3
- 238000002145 thermally induced phase separation Methods 0.000 description 3
- YEJRWHAVMIAJKC-UHFFFAOYSA-N 4-Butyrolactone Chemical compound O=C1CCCO1 YEJRWHAVMIAJKC-UHFFFAOYSA-N 0.000 description 2
- KWOLFJPFCHCOCG-UHFFFAOYSA-N Acetophenone Chemical compound CC(=O)C1=CC=CC=C1 KWOLFJPFCHCOCG-UHFFFAOYSA-N 0.000 description 2
- VTYYLEPIZMXCLO-UHFFFAOYSA-L Calcium carbonate Chemical compound [Ca+2].[O-]C([O-])=O VTYYLEPIZMXCLO-UHFFFAOYSA-L 0.000 description 2
- MQIUGAXCHLFZKX-UHFFFAOYSA-N Di-n-octyl phthalate Natural products CCCCCCCCOC(=O)C1=CC=CC=C1C(=O)OCCCCCCCC MQIUGAXCHLFZKX-UHFFFAOYSA-N 0.000 description 2
- RTZKZFJDLAIYFH-UHFFFAOYSA-N Diethyl ether Chemical compound CCOCC RTZKZFJDLAIYFH-UHFFFAOYSA-N 0.000 description 2
- NIQCNGHVCWTJSM-UHFFFAOYSA-N Dimethyl phthalate Chemical compound COC(=O)C1=CC=CC=C1C(=O)OC NIQCNGHVCWTJSM-UHFFFAOYSA-N 0.000 description 2
- 229920000219 Ethylene vinyl alcohol Polymers 0.000 description 2
- BPQQTUXANYXVAA-UHFFFAOYSA-N Orthosilicate Chemical compound [O-][Si]([O-])([O-])[O-] BPQQTUXANYXVAA-UHFFFAOYSA-N 0.000 description 2
- 239000004372 Polyvinyl alcohol Substances 0.000 description 2
- MCMNRKCIXSYSNV-UHFFFAOYSA-N Zirconium dioxide Chemical compound O=[Zr]=O MCMNRKCIXSYSNV-UHFFFAOYSA-N 0.000 description 2
- 239000002253 acid Substances 0.000 description 2
- WNLRTRBMVRJNCN-UHFFFAOYSA-N adipic acid Chemical class OC(=O)CCCCC(O)=O WNLRTRBMVRJNCN-UHFFFAOYSA-N 0.000 description 2
- 230000015572 biosynthetic process Effects 0.000 description 2
- ZFMQKOWCDKKBIF-UHFFFAOYSA-N bis(3,5-difluorophenyl)phosphane Chemical compound FC1=CC(F)=CC(PC=2C=C(F)C=C(F)C=2)=C1 ZFMQKOWCDKKBIF-UHFFFAOYSA-N 0.000 description 2
- UUAGAQFQZIEFAH-UHFFFAOYSA-N chlorotrifluoroethylene Chemical group FC(F)=C(F)Cl UUAGAQFQZIEFAH-UHFFFAOYSA-N 0.000 description 2
- 238000004140 cleaning Methods 0.000 description 2
- JHIVVAPYMSGYDF-UHFFFAOYSA-N cyclohexanone Chemical compound O=C1CCCCC1 JHIVVAPYMSGYDF-UHFFFAOYSA-N 0.000 description 2
- FLKPEMZONWLCSK-UHFFFAOYSA-N diethyl phthalate Chemical compound CCOC(=O)C1=CC=CC=C1C(=O)OCC FLKPEMZONWLCSK-UHFFFAOYSA-N 0.000 description 2
- 239000002612 dispersion medium Substances 0.000 description 2
- MTZQAGJQAFMTAQ-UHFFFAOYSA-N ethyl benzoate Chemical compound CCOC(=O)C1=CC=CC=C1 MTZQAGJQAFMTAQ-UHFFFAOYSA-N 0.000 description 2
- 229920000840 ethylene tetrafluoroethylene copolymer Polymers 0.000 description 2
- 238000001125 extrusion Methods 0.000 description 2
- 238000011010 flushing procedure Methods 0.000 description 2
- 238000005227 gel permeation chromatography Methods 0.000 description 2
- 238000010438 heat treatment Methods 0.000 description 2
- HCDGVLDPFQMKDK-UHFFFAOYSA-N hexafluoropropylene Chemical group FC(F)=C(F)C(F)(F)F HCDGVLDPFQMKDK-UHFFFAOYSA-N 0.000 description 2
- 230000002209 hydrophobic effect Effects 0.000 description 2
- 230000006872 improvement Effects 0.000 description 2
- HJOVHMDZYOCNQW-UHFFFAOYSA-N isophorone Chemical compound CC1=CC(=O)CC(C)(C)C1 HJOVHMDZYOCNQW-UHFFFAOYSA-N 0.000 description 2
- 238000005304 joining Methods 0.000 description 2
- 239000000155 melt Substances 0.000 description 2
- QPJVMBTYPHYUOC-UHFFFAOYSA-N methyl benzoate Chemical compound COC(=O)C1=CC=CC=C1 QPJVMBTYPHYUOC-UHFFFAOYSA-N 0.000 description 2
- 150000003014 phosphoric acid esters Chemical class 0.000 description 2
- XNGIFLGASWRNHJ-UHFFFAOYSA-N phthalic acid Chemical class OC(=O)C1=CC=CC=C1C(O)=O XNGIFLGASWRNHJ-UHFFFAOYSA-N 0.000 description 2
- 230000000704 physical effect Effects 0.000 description 2
- 238000006116 polymerization reaction Methods 0.000 description 2
- 229920002451 polyvinyl alcohol Polymers 0.000 description 2
- 239000004576 sand Substances 0.000 description 2
- CXMXRPHRNRROMY-UHFFFAOYSA-N sebacic acid Chemical class OC(=O)CCCCCCCCC(O)=O CXMXRPHRNRROMY-UHFFFAOYSA-N 0.000 description 2
- 238000000926 separation method Methods 0.000 description 2
- 239000007787 solid Substances 0.000 description 2
- 238000003756 stirring Methods 0.000 description 2
- BFKJFAAPBSQJPD-UHFFFAOYSA-N tetrafluoroethene Chemical group FC(F)=C(F)F BFKJFAAPBSQJPD-UHFFFAOYSA-N 0.000 description 2
- STCOOQWBFONSKY-UHFFFAOYSA-N tributyl phosphate Chemical compound CCCCOP(=O)(OCCCC)OCCCC STCOOQWBFONSKY-UHFFFAOYSA-N 0.000 description 2
- 238000011144 upstream manufacturing Methods 0.000 description 2
- 238000011041 water permeability test Methods 0.000 description 2
- YEVQZPWSVWZAOB-UHFFFAOYSA-N 2-(bromomethyl)-1-iodo-4-(trifluoromethyl)benzene Chemical compound FC(F)(F)C1=CC=C(I)C(CBr)=C1 YEVQZPWSVWZAOB-UHFFFAOYSA-N 0.000 description 1
- UMHYVXGZRGOICM-AUYXYSRISA-N 2-[(z)-octadec-9-enoyl]oxypropyl (z)-octadec-9-enoate Chemical compound CCCCCCCC\C=C/CCCCCCCC(=O)OCC(C)OC(=O)CCCCCCC\C=C/CCCCCCCC UMHYVXGZRGOICM-AUYXYSRISA-N 0.000 description 1
- NFIHXTUNNGIYRF-UHFFFAOYSA-N 2-decanoyloxypropyl decanoate Chemical compound CCCCCCCCCC(=O)OCC(C)OC(=O)CCCCCCCCC NFIHXTUNNGIYRF-UHFFFAOYSA-N 0.000 description 1
- 229910002012 Aerosil® Inorganic materials 0.000 description 1
- 241000894006 Bacteria Species 0.000 description 1
- 239000004803 Di-2ethylhexylphthalate Substances 0.000 description 1
- PYGXAGIECVVIOZ-UHFFFAOYSA-N Dibutyl decanedioate Chemical compound CCCCOC(=O)CCCCCCCCC(=O)OCCCC PYGXAGIECVVIOZ-UHFFFAOYSA-N 0.000 description 1
- VOWAEIGWURALJQ-UHFFFAOYSA-N Dicyclohexyl phthalate Chemical compound C=1C=CC=C(C(=O)OC2CCCCC2)C=1C(=O)OC1CCCCC1 VOWAEIGWURALJQ-UHFFFAOYSA-N 0.000 description 1
- ZVFDTKUVRCTHQE-UHFFFAOYSA-N Diisodecyl phthalate Chemical compound CC(C)CCCCCCCOC(=O)C1=CC=CC=C1C(=O)OCCCCCCCC(C)C ZVFDTKUVRCTHQE-UHFFFAOYSA-N 0.000 description 1
- 229920001780 ECTFE Polymers 0.000 description 1
- 239000004593 Epoxy Substances 0.000 description 1
- VGGSQFUCUMXWEO-UHFFFAOYSA-N Ethene Chemical compound C=C VGGSQFUCUMXWEO-UHFFFAOYSA-N 0.000 description 1
- 239000005977 Ethylene Substances 0.000 description 1
- KMTRUDSVKNLOMY-UHFFFAOYSA-N Ethylene carbonate Chemical compound O=C1OCCO1 KMTRUDSVKNLOMY-UHFFFAOYSA-N 0.000 description 1
- YCKRFDGAMUMZLT-UHFFFAOYSA-N Fluorine atom Chemical compound [F] YCKRFDGAMUMZLT-UHFFFAOYSA-N 0.000 description 1
- NWBJYWHLCVSVIJ-UHFFFAOYSA-N N-benzyladenine Chemical compound N=1C=NC=2NC=NC=2C=1NCC1=CC=CC=C1 NWBJYWHLCVSVIJ-UHFFFAOYSA-N 0.000 description 1
- OAICVXFJPJFONN-UHFFFAOYSA-N Phosphorus Chemical compound [P] OAICVXFJPJFONN-UHFFFAOYSA-N 0.000 description 1
- 239000004952 Polyamide Substances 0.000 description 1
- 229920000265 Polyparaphenylene Polymers 0.000 description 1
- 239000004734 Polyphenylene sulfide Substances 0.000 description 1
- 239000004743 Polypropylene Substances 0.000 description 1
- 239000004793 Polystyrene Substances 0.000 description 1
- 229920006373 Solef Polymers 0.000 description 1
- 238000003917 TEM image Methods 0.000 description 1
- GWEVSGVZZGPLCZ-UHFFFAOYSA-N Titan oxide Chemical compound O=[Ti]=O GWEVSGVZZGPLCZ-UHFFFAOYSA-N 0.000 description 1
- 238000005299 abrasion Methods 0.000 description 1
- 150000001298 alcohols Chemical class 0.000 description 1
- 239000012670 alkaline solution Substances 0.000 description 1
- XAGFODPZIPBFFR-UHFFFAOYSA-N aluminium Chemical compound [Al] XAGFODPZIPBFFR-UHFFFAOYSA-N 0.000 description 1
- 229910052782 aluminium Inorganic materials 0.000 description 1
- PNEYBMLMFCGWSK-UHFFFAOYSA-N aluminium oxide Inorganic materials [O-2].[O-2].[O-2].[Al+3].[Al+3] PNEYBMLMFCGWSK-UHFFFAOYSA-N 0.000 description 1
- 238000011001 backwashing Methods 0.000 description 1
- 150000001558 benzoic acid derivatives Chemical class 0.000 description 1
- 229910000019 calcium carbonate Inorganic materials 0.000 description 1
- 229920002301 cellulose acetate Polymers 0.000 description 1
- 230000008859 change Effects 0.000 description 1
- 239000004927 clay Substances 0.000 description 1
- 239000000084 colloidal system Substances 0.000 description 1
- 230000000295 complement effect Effects 0.000 description 1
- 238000012790 confirmation Methods 0.000 description 1
- 239000000356 contaminant Substances 0.000 description 1
- 238000007796 conventional method Methods 0.000 description 1
- 238000002788 crimping Methods 0.000 description 1
- 229920006038 crystalline resin Polymers 0.000 description 1
- 238000002425 crystallisation Methods 0.000 description 1
- 230000008025 crystallization Effects 0.000 description 1
- 238000005520 cutting process Methods 0.000 description 1
- FBSAITBEAPNWJG-UHFFFAOYSA-N dimethyl phthalate Natural products CC(=O)OC1=CC=CC=C1OC(C)=O FBSAITBEAPNWJG-UHFFFAOYSA-N 0.000 description 1
- 229960001826 dimethylphthalate Drugs 0.000 description 1
- 238000006073 displacement reaction Methods 0.000 description 1
- 238000004090 dissolution Methods 0.000 description 1
- YCZJVRCZIPDYHH-UHFFFAOYSA-N ditridecyl benzene-1,2-dicarboxylate Chemical compound CCCCCCCCCCCCCOC(=O)C1=CC=CC=C1C(=O)OCCCCCCCCCCCCC YCZJVRCZIPDYHH-UHFFFAOYSA-N 0.000 description 1
- 239000003651 drinking water Substances 0.000 description 1
- 235000020188 drinking water Nutrition 0.000 description 1
- 239000013013 elastic material Substances 0.000 description 1
- 238000000635 electron micrograph Methods 0.000 description 1
- 238000007720 emulsion polymerization reaction Methods 0.000 description 1
- 238000011156 evaluation Methods 0.000 description 1
- 239000012530 fluid Substances 0.000 description 1
- 229910052731 fluorine Inorganic materials 0.000 description 1
- 239000011737 fluorine Substances 0.000 description 1
- 230000009477 glass transition Effects 0.000 description 1
- 150000002314 glycerols Chemical class 0.000 description 1
- 239000003673 groundwater Substances 0.000 description 1
- 238000007654 immersion Methods 0.000 description 1
- 239000008235 industrial water Substances 0.000 description 1
- 238000002347 injection Methods 0.000 description 1
- 239000007924 injection Substances 0.000 description 1
- 238000009434 installation Methods 0.000 description 1
- 150000002576 ketones Chemical class 0.000 description 1
- 238000010030 laminating Methods 0.000 description 1
- 239000011344 liquid material Substances 0.000 description 1
- 229940057995 liquid paraffin Drugs 0.000 description 1
- 239000002609 medium Substances 0.000 description 1
- 229940095102 methyl benzoate Drugs 0.000 description 1
- 239000000178 monomer Substances 0.000 description 1
- 239000012299 nitrogen atmosphere Substances 0.000 description 1
- 239000012466 permeate Substances 0.000 description 1
- 238000005191 phase separation Methods 0.000 description 1
- 229910052698 phosphorus Inorganic materials 0.000 description 1
- 239000011574 phosphorus Substances 0.000 description 1
- 229920002492 poly(sulfone) Polymers 0.000 description 1
- 229920002239 polyacrylonitrile Polymers 0.000 description 1
- 229920002647 polyamide Polymers 0.000 description 1
- 229920001601 polyetherimide Polymers 0.000 description 1
- 229920000069 polyphenylene sulfide Polymers 0.000 description 1
- 229920001155 polypropylene Polymers 0.000 description 1
- 229920002223 polystyrene Polymers 0.000 description 1
- 239000002244 precipitate Substances 0.000 description 1
- 238000001556 precipitation Methods 0.000 description 1
- 238000002360 preparation method Methods 0.000 description 1
- 230000002250 progressing effect Effects 0.000 description 1
- RUOJZAUFBMNUDX-UHFFFAOYSA-N propylene carbonate Chemical compound CC1COC(=O)O1 RUOJZAUFBMNUDX-UHFFFAOYSA-N 0.000 description 1
- 229940116422 propylene glycol dicaprate Drugs 0.000 description 1
- 229940010310 propylene glycol dioleate Drugs 0.000 description 1
- 230000010349 pulsation Effects 0.000 description 1
- 238000011084 recovery Methods 0.000 description 1
- 239000003507 refrigerant Substances 0.000 description 1
- 238000011160 research Methods 0.000 description 1
- 238000001878 scanning electron micrograph Methods 0.000 description 1
- 238000005201 scrubbing Methods 0.000 description 1
- 239000000565 sealant Substances 0.000 description 1
- 230000001568 sexual effect Effects 0.000 description 1
- 229920002379 silicone rubber Polymers 0.000 description 1
- 239000004945 silicone rubber Substances 0.000 description 1
- 239000000243 solution Substances 0.000 description 1
- 239000011550 stock solution Substances 0.000 description 1
- 238000010557 suspension polymerization reaction Methods 0.000 description 1
- 229920001169 thermoplastic Polymers 0.000 description 1
- 239000004416 thermosoftening plastic Substances 0.000 description 1
- OGIDPMRJRNCKJF-UHFFFAOYSA-N titanium oxide Inorganic materials [Ti]=O OGIDPMRJRNCKJF-UHFFFAOYSA-N 0.000 description 1
- ARCGXLSVLAOJQL-UHFFFAOYSA-N trimellitic acid Chemical class OC(=O)C1=CC=C(C(O)=O)C(C(O)=O)=C1 ARCGXLSVLAOJQL-UHFFFAOYSA-N 0.000 description 1
- JNXDCMUUZNIWPQ-UHFFFAOYSA-N trioctyl benzene-1,2,4-tricarboxylate Chemical compound CCCCCCCCOC(=O)C1=CC=C(C(=O)OCCCCCCCC)C(C(=O)OCCCCCCCC)=C1 JNXDCMUUZNIWPQ-UHFFFAOYSA-N 0.000 description 1
- XZZNDPSIHUTMOC-UHFFFAOYSA-N triphenyl phosphate Chemical compound C=1C=CC=CC=1OP(OC=1C=CC=CC=1)(=O)OC1=CC=CC=C1 XZZNDPSIHUTMOC-UHFFFAOYSA-N 0.000 description 1
- 238000000108 ultra-filtration Methods 0.000 description 1
- 238000004804 winding Methods 0.000 description 1
Images
Classifications
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01D—SEPARATION
- B01D69/00—Semi-permeable membranes for separation processes or apparatus characterised by their form, structure or properties; Manufacturing processes specially adapted therefor
- B01D69/08—Hollow fibre membranes
- B01D69/087—Details relating to the spinning process
- B01D69/088—Co-extrusion; Co-spinning
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01D—SEPARATION
- B01D69/00—Semi-permeable membranes for separation processes or apparatus characterised by their form, structure or properties; Manufacturing processes specially adapted therefor
- B01D69/02—Semi-permeable membranes for separation processes or apparatus characterised by their form, structure or properties; Manufacturing processes specially adapted therefor characterised by their properties
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01D—SEPARATION
- B01D71/00—Semi-permeable membranes for separation processes or apparatus characterised by the material; Manufacturing processes specially adapted therefor
- B01D71/06—Organic material
- B01D71/30—Polyalkenyl halides
- B01D71/32—Polyalkenyl halides containing fluorine atoms
- B01D71/34—Polyvinylidene fluoride
-
- B—PERFORMING OPERATIONS; TRANSPORTING
- B01—PHYSICAL OR CHEMICAL PROCESSES OR APPARATUS IN GENERAL
- B01D—SEPARATION
- B01D2325/00—Details relating to properties of membranes
- B01D2325/24—Mechanical properties, e.g. strength
Landscapes
- Chemical & Material Sciences (AREA)
- Chemical Kinetics & Catalysis (AREA)
- Separation Using Semi-Permeable Membranes (AREA)
- Artificial Filaments (AREA)
- Multicomponent Fibers (AREA)
Abstract
【課題】優れた濾過性能及び強度を有する、孔性多層中空糸膜の製造方法を提供する。【解決手段】上記目的を達成するべく、本発明は、吐出口を有する中空糸成型用ノズルから、二種以上の異なる溶融混練物を押し出すことで、多層構造の膜を形成する工程を具えた、二層以上の多層多孔性中空糸膜の製造方法であって、少なくとも一種の溶融混練物が、融点が170℃未満の熱可塑性樹脂を含有し、前記吐出口内で前記多層多孔性中空糸膜の各層を構成する溶融混練物を合流させた後、合流した溶融混練物を吐出するまでの時間tがt>0秒であることを特徴とする。【選択図】図3
Description
本発明は、多孔質膜の製造方法及び多孔性中空糸膜に関する。
懸濁水である河川水、湖沼水、地下水等の天然水源から飲料水又は工業用水を得るプロセスである上水処理や、下水等の生活排水を処理して再生雑用水を得たり、放流可能な清澄水を得たりするプロセスである下水処理については、固液分離操作(除濁操作)を行うことで懸濁物を除去することが必須である。上水処理では懸濁水である天然水源水由来の濁質物(粘土、コロイド、細菌等)が除去される。また、下水処理では下水中の懸濁物及び活性汚泥等により生物処理(2次処理)した処理水中の懸濁物(汚泥等)が除去される。
従来、これらの除濁操作は、主に、沈殿法、砂濾過法又は凝集沈殿砂濾過法により行われてきたが、近年は膜濾過法が普及しつつある。膜濾過法の利点として、例えば以下の事項が挙げられる。
(1)得られる水質の除濁レベルが高く且つ安定している(得られる水の安全性が高い)。
(2)濾過装置の設置スペースが小さくてすむ。
(3)自動運転が容易である。
(1)得られる水質の除濁レベルが高く且つ安定している(得られる水の安全性が高い)。
(2)濾過装置の設置スペースが小さくてすむ。
(3)自動運転が容易である。
例えば上水処理では、凝集沈殿砂濾過法の代替として、又は例えば凝集沈殿砂濾過の後段に設置して凝集沈殿砂濾過された処理水の水質を更に向上するための手段として膜濾過法が用いられている。下水処理に関しても、下水2次処理水からの汚泥の分離等に膜濾過法使用の検討されている。
これら膜濾過による除濁操作には、主として中空糸状の限外濾過膜又は精密濾過膜(孔径数nmから数百nmの範囲)が用いられる。中空糸状濾過膜を用いた濾過方式としては、膜の内表面側から外表面側に向けて濾過する内圧濾過方式と、外表面側から内表面側に向けて濾過する外圧濾過方式の2方式がある。これらのうち、懸濁原水と接触する側の膜表面積が大きく取れるために単位膜表面積当たりの濁質負荷量を小さくできる外圧濾過方式が有利である。特許文献1~3は中空糸及びその製造方法を開示する。
膜濾過法による除濁は、上述のように従来の沈殿法及び砂濾過法にはない利点が多くあるために、従来法の代替技術や補完技術として、上水処理や下水処理への普及が進みつつある。
しかしながら、長期にわたり安定した膜濾過運転を行う技術が確立されておらず、これが膜濾過法の広範囲な普及を妨げている。膜濾過運転の安定を妨げる原因は、主に膜の透水性能の劣化である。透水性能の劣化の第一の原因は、濁質物質等による膜の目詰まり(ファウリング)である(例えば非特許文献1を参照)。また、膜表面が濁質物によりこすられて擦過を受け、透水性能が低下する場合もある。
しかしながら、長期にわたり安定した膜濾過運転を行う技術が確立されておらず、これが膜濾過法の広範囲な普及を妨げている。膜濾過運転の安定を妨げる原因は、主に膜の透水性能の劣化である。透水性能の劣化の第一の原因は、濁質物質等による膜の目詰まり(ファウリング)である(例えば非特許文献1を参照)。また、膜表面が濁質物によりこすられて擦過を受け、透水性能が低下する場合もある。
ところで、多孔質膜の製法として、熱誘起相分離法が知られている。この製法では熱可塑性樹脂と有機液体を用いる。有機液体として、該熱可塑性樹脂を室温では溶解しないが、高温では溶解する溶剤、すなわち潜在的溶剤を用いる。熱誘起相分離法は、熱可塑性樹脂と有機液体を高温で混練し、熱可塑性樹脂を有機液体に溶解させた後、室温まで冷却することで相分離を誘発させ、更に有機液体を除去して多孔体を製造する方法である。この方法は以下の利点を持つ。
(a)室温で溶解できる適当な溶剤のないポリエチレン等のポリマーでも製膜が可能になる。
(b)高温で溶解したのち冷却固化させて製膜するので、特に熱可塑性樹脂が結晶性樹脂である場合、製膜時に結晶化が促進され高強度膜が得られやすい。
上記のような利点から、熱誘起相分離法は、多孔性中空糸膜の製造方法として多用されている(例えば非特許文献2~5を参照)。
(a)室温で溶解できる適当な溶剤のないポリエチレン等のポリマーでも製膜が可能になる。
(b)高温で溶解したのち冷却固化させて製膜するので、特に熱可塑性樹脂が結晶性樹脂である場合、製膜時に結晶化が促進され高強度膜が得られやすい。
上記のような利点から、熱誘起相分離法は、多孔性中空糸膜の製造方法として多用されている(例えば非特許文献2~5を参照)。
また、多孔性中空糸膜については、小孔径の阻止層と大孔径の強度支持層とを貼り合わせることで、高い阻止性能と高い透水性能とを併せ持つ、多孔性多層中空糸膜が知られている。
多孔性多層中空糸膜の製造方法として、例えば特許文献1及び2には、同心円状に配置された2つの円環状ノズルから別々に結晶性熱可塑性樹脂を溶融押出する技術が開示されている。
多孔性多層中空糸膜の製造方法として、例えば特許文献1及び2には、同心円状に配置された2つの円環状ノズルから別々に結晶性熱可塑性樹脂を溶融押出する技術が開示されている。
なお、多層構造の中空糸膜は公知であった(例えば特許文献3を参照)が、1種類の高融点のポリフッ化ビニリデン材料のみの製法であり、融点が低い材料の場合、多層構造でかつ高い濾過性能を有する多孔性中空糸膜に関しての開示はなかった。
Y.Watanabe,R.Bian,Membrane,24(6),1999年、310-318頁
プラスチック・機能性高分子材料事典編集委員会、「プラスチック・機能性高分子材料事典」、産業調査会、2004年2月、672-679頁
松山秀人、「熱誘起相分離法(TIPS法)による高分子系多孔膜の作製」、ケミカル・エンジニアリング誌、化学工業社、1998年6月号、45-56頁
滝澤章、「膜」、アイピーシー社、平成4年1月、404-406頁
D.R.Lloyd,et.al., 「Jounal of Membrane Science」、64、1991年、1-11頁
しかしながら、従来の技術により、同心円状に配置された2つの円環状ノズルから別々に結晶性熱可塑性樹脂を溶融押出を行うことで、多孔性多層中空糸膜を製造した場合、中空糸膜の外層と内層とでは分子量やポリマー種が異なる場合や、同ポリマー種でも重合方法により融点が異なる熱可塑性樹脂を使用することがあるため、製膜時の条件、例えば冷却速度のような因子により、連通性が悪化して濾過性能が低下するおそれがあった。
本発明は、優れた濾過性能及び強度を有し、多層構造で且つ三次元網目構造の中空糸膜を製造できる、多孔性多層中空糸膜の製造方法を提供することを目的とする。
また、本発明は、膜濾過法により天然水、生活排水、これらの処理水である懸濁水を除濁する方法において好適に用いることができる、多孔性多層中空糸膜を提供することを目的とする。
また、本発明は、膜濾過法により天然水、生活排水、これらの処理水である懸濁水を除濁する方法において好適に用いることができる、多孔性多層中空糸膜を提供することを目的とする。
本発明者らは、吐出口を有する中空糸成型用ノズルから、二種以上の異なる溶融混練物を押し出すことで、多層構造の膜を形成する工程を具えた、二層以上の多層多孔性中空糸膜の製造方法について、上記課題を解決するべく鋭意研究を行った結果、少なくとも一種の溶融混練物について、融点が低い熱可塑性樹脂を用いるとともに、前記吐出口内で前記多層多孔性中空糸膜の各層を構成する溶融混練物を先に合流させた後、合流した溶融混練物を吐出させる(各層の樹脂が合流してから吐出されるまでの時間tをt>0とする)ことで、相溶性の異なる各溶融混練物が合流後に層の界面付近で混合し、濾過性能や強度低下の原因となる球晶構造の発現を抑制できることを見出した。
本発明は、以上の知見に基づきなされたものであり、その要旨は以下の通りである。
(1)吐出口を有する中空糸成型用ノズルから、二種以上の異なる溶融混練物を押し出すことで、多層構造の膜を形成する工程を具えた、二層以上の多層多孔性中空糸膜の製造方法であって、
少なくとも一種の溶融混練物が、融点が170℃未満の熱可塑性樹脂を含有し、
前記吐出口内で前記多層多孔性中空糸膜の各層を構成する溶融混練物を合流させた後、合流した溶融混練物を吐出するまでの時間tがt>0秒であることを特徴とする、多孔性多層中空糸膜の製造方法。
(2)前記合流した溶融混練物を吐出するまでの時間tがt≧0.020秒であることを特徴とする、上記(1)に記載の多孔性多層中空糸膜の製造方法。
(3)前記多層多孔性中空糸膜が、内外二層からなることを特徴とする、上記(1)又は(2)に記載の多孔性多層中空糸膜の製造方法。
(4)前記内外二層を形成する二種類の溶融混練物を押し出す際に、溶融混練機の温度差を5℃以上とすることを特徴とする上記(1)~(3)のいずれかに記載の多孔性多層中空糸膜の製造方法。
(5)前記熱可塑性樹脂が、フッ化ビニリデン系樹脂であることを特徴とする、上記(1)~(4)のいずれかに記載の多孔性多層中空糸膜の製造方法。
(6)前記内外二層を構成する溶融混練物が、いずれもポリフッ化ビニリデンを含有し、
前記多孔性多層中空糸膜における被濾過液側の表面である表面FAを含む層を製造する際、下式(1)で表されるポリフッ化ビニリデンの溶解度パラメータと使用する溶媒の溶解度パラメータとの距離をPa、
前記多孔性多層中空糸膜における濾過液側の表面である表面FBを含む層を製造する際、下式(2)で表されるポリフッ化ビニリデンの溶解度パラメータと使用する溶媒の溶解度パラメータとの距離をPb、
としたとき、Pb-Pa>0.05であることを特徴とする、上記(3)に記載の多孔性多層中空糸膜の製造方法。
Pa=(4(σdm-σdp)^2+(σpm-σpp)^2+(σhm-σhp)^2)^0.5 ・・・(1)
Pb=(4(σdm-σdp)^2+(σpm-σpp)^2+(σhm-σhp)^2)^0.5 ・・・(2)
[式(1)及び(2)中、σdm及びσdpは、使用する溶媒及びポリフッ化ビニリデンの分散力項をそれぞれ示し、σpm及びσppは、使用する溶媒及びポリフッ化ビニリデンの双極子結合力項をそれぞれ示し、σhm及びσhpは、使用する溶媒及びポリフッ化ビニリデンの水素結合項をそれぞれ示す。]
(7)上記(1)~(6)のいずれかに記載の多孔性多層中空糸膜の製造方法で製造されたことを特徴とする、多孔性中空糸膜。
(1)吐出口を有する中空糸成型用ノズルから、二種以上の異なる溶融混練物を押し出すことで、多層構造の膜を形成する工程を具えた、二層以上の多層多孔性中空糸膜の製造方法であって、
少なくとも一種の溶融混練物が、融点が170℃未満の熱可塑性樹脂を含有し、
前記吐出口内で前記多層多孔性中空糸膜の各層を構成する溶融混練物を合流させた後、合流した溶融混練物を吐出するまでの時間tがt>0秒であることを特徴とする、多孔性多層中空糸膜の製造方法。
(2)前記合流した溶融混練物を吐出するまでの時間tがt≧0.020秒であることを特徴とする、上記(1)に記載の多孔性多層中空糸膜の製造方法。
(3)前記多層多孔性中空糸膜が、内外二層からなることを特徴とする、上記(1)又は(2)に記載の多孔性多層中空糸膜の製造方法。
(4)前記内外二層を形成する二種類の溶融混練物を押し出す際に、溶融混練機の温度差を5℃以上とすることを特徴とする上記(1)~(3)のいずれかに記載の多孔性多層中空糸膜の製造方法。
(5)前記熱可塑性樹脂が、フッ化ビニリデン系樹脂であることを特徴とする、上記(1)~(4)のいずれかに記載の多孔性多層中空糸膜の製造方法。
(6)前記内外二層を構成する溶融混練物が、いずれもポリフッ化ビニリデンを含有し、
前記多孔性多層中空糸膜における被濾過液側の表面である表面FAを含む層を製造する際、下式(1)で表されるポリフッ化ビニリデンの溶解度パラメータと使用する溶媒の溶解度パラメータとの距離をPa、
前記多孔性多層中空糸膜における濾過液側の表面である表面FBを含む層を製造する際、下式(2)で表されるポリフッ化ビニリデンの溶解度パラメータと使用する溶媒の溶解度パラメータとの距離をPb、
としたとき、Pb-Pa>0.05であることを特徴とする、上記(3)に記載の多孔性多層中空糸膜の製造方法。
Pa=(4(σdm-σdp)^2+(σpm-σpp)^2+(σhm-σhp)^2)^0.5 ・・・(1)
Pb=(4(σdm-σdp)^2+(σpm-σpp)^2+(σhm-σhp)^2)^0.5 ・・・(2)
[式(1)及び(2)中、σdm及びσdpは、使用する溶媒及びポリフッ化ビニリデンの分散力項をそれぞれ示し、σpm及びσppは、使用する溶媒及びポリフッ化ビニリデンの双極子結合力項をそれぞれ示し、σhm及びσhpは、使用する溶媒及びポリフッ化ビニリデンの水素結合項をそれぞれ示す。]
(7)上記(1)~(6)のいずれかに記載の多孔性多層中空糸膜の製造方法で製造されたことを特徴とする、多孔性中空糸膜。
本発明によれば、優れた濾過性能及び強度を有する、多孔性多層中空糸膜の製造方法を提供できる。
また、本発明によれば、天然水、生活排水、これらの処理水である懸濁水を除濁する方法において好適に用いることができる、多孔性多層中空糸膜を提供できる。
また、本発明によれば、天然水、生活排水、これらの処理水である懸濁水を除濁する方法において好適に用いることができる、多孔性多層中空糸膜を提供できる。
本発明の実施形態について詳細に説明する。なお、本発明は以下の実施形態に限定されるものではない。
以下、本実施形態の多孔性多層中空糸膜について説明する。
以下、本実施形態の多孔性多層中空糸膜について説明する。
本実施形態の多孔性多層中空糸膜は、中空糸膜の膜構造を有する形態である。ここで、中空糸膜とは、中空環状の形態をもつ膜を意味する。多孔質膜が中空糸膜の膜構造を有することにより、平面状の膜に比べて、モジュール単位体積当たりの膜面積を大きくすることが可能である。
ただし、本実施形態の多孔性多層中空糸膜は、中空糸膜の膜構造を有する多孔質膜(中空糸状の多孔質膜)に限定されるものではなく、平膜、管状膜などの他の膜構造を有するものであってもよい。
ただし、本実施形態の多孔性多層中空糸膜は、中空糸膜の膜構造を有する多孔質膜(中空糸状の多孔質膜)に限定されるものではなく、平膜、管状膜などの他の膜構造を有するものであってもよい。
本実施形態の多孔性多層中空糸膜は、膜を構成する溶融混練物が、高分子成分(例えば、熱可塑性樹脂)を含む。このような高分子成分として、例えば、フッ素樹脂、フッ化ビニリデン系、ヘキサフルオロプロピレン系、クロロトリフロオロエチレン系樹脂を主成分として含むことが好ましい。ここで、「主成分として含む」とは、高分子成分の固形分換算で50質量%以上含むことを意味する。上記高分子成分は、一種のみであってもよいし、複数種の組み合わせであってもよい。
ここで、前記溶融混練物は、熱可塑性樹脂等の高分子成分及び溶媒の二成分からなるものでもよく、高分子成分、無機微粉及び溶媒の三成分からなるものであってもよい。
ここで、前記溶融混練物は、熱可塑性樹脂等の高分子成分及び溶媒の二成分からなるものでもよく、高分子成分、無機微粉及び溶媒の三成分からなるものであってもよい。
なお、前記フッ化ビニリデン系樹脂の重量平均分子量(Mw)は、特に限定されるものではないが、10万以上100万以下であることが好ましく、15万以上150万以下であることがより好ましい。また、単一の分子量のフッ化ビニリデン系樹脂に限らず、複数の分子量が違うフッ化ビニリデン系樹脂を混合してもよい。なお、本実施形態において、重量平均分子量(Mw)については、分子量既知の標準樹脂を基準としたゲルパーミエーションクロマトグラフィー(GPC)で測定することができる。
一方、多孔性多層中空糸膜を構成する溶融混練物は、他の高分子成分を含むものであってもよい。他の高分子成分としては、特に限定されるものではないが、フッ化ビニリデン系樹脂等の熱可塑性樹脂と相溶するものが好ましく、例えば、フッ化ビニリデン系樹脂と同様に高い薬品耐性を示すフッ素系の樹脂等を用いることができる。
また、前記フッ化ビニリデン系樹脂の重合方法としては、乳化重合品でも懸濁重合品でも好適に用いることができる。
また、前記フッ化ビニリデン系樹脂の重合方法としては、乳化重合品でも懸濁重合品でも好適に用いることができる。
本実施形態の多孔性多層中空糸膜は、三次元網目構造を有することが好ましい。前記三次元網目構造とは、模式的には図1で表すような構造のことである。
例えば、熱可塑性樹脂aが接合して網目を形成し、空隙部bが形成されている。三次元網目構造では、いわゆる球晶構造の樹脂の塊状物がほとんど見られない。三次元網目構造の空隙部bは、熱可塑性樹脂aに囲まれており、空隙部bの各部分は互いに連通していることが好ましい。用いられた熱可塑性樹脂のほとんどが、多孔質膜(好ましくは中空糸膜)の強度に寄与しうる三次元網目構造を形成しているので、高い強度の支持層を形成することが可能になる。また、耐薬品性も向上する。耐薬品性が向上する理由は明確ではないが、強度に寄与しうる網目を形成する熱可塑性樹脂の量が多いため、網目の一部が薬品に侵されても、層全体としての強度には大きな影響が及ばないためではないかと考えられる。
例えば、熱可塑性樹脂aが接合して網目を形成し、空隙部bが形成されている。三次元網目構造では、いわゆる球晶構造の樹脂の塊状物がほとんど見られない。三次元網目構造の空隙部bは、熱可塑性樹脂aに囲まれており、空隙部bの各部分は互いに連通していることが好ましい。用いられた熱可塑性樹脂のほとんどが、多孔質膜(好ましくは中空糸膜)の強度に寄与しうる三次元網目構造を形成しているので、高い強度の支持層を形成することが可能になる。また、耐薬品性も向上する。耐薬品性が向上する理由は明確ではないが、強度に寄与しうる網目を形成する熱可塑性樹脂の量が多いため、網目の一部が薬品に侵されても、層全体としての強度には大きな影響が及ばないためではないかと考えられる。
本実施形態の多孔性多層中空糸膜は、二層以上の多層構造であり、多層構造のうち、被濾過液側表面を有する層を層(A)とし、濾過液側表面を有する層を層(B)とする。
例えば、多孔性多層中空糸膜の層(A)を、いわゆる阻止層とし、小さい表面孔径により被処理液(原水)中に含まれる異物の膜透過を阻止する機能を発揮させ、多孔性多層中空糸膜の層(B)をいわゆる支持層とし、この支持層は高い機械的強度を担保すると共に、透水性をできるだけ低下させない機能を有するというような機能分担にする。前記層(A)と前記層(B)の機能の分担は、上述したものに限定されるものではない。
例えば、多孔性多層中空糸膜の層(A)を、いわゆる阻止層とし、小さい表面孔径により被処理液(原水)中に含まれる異物の膜透過を阻止する機能を発揮させ、多孔性多層中空糸膜の層(B)をいわゆる支持層とし、この支持層は高い機械的強度を担保すると共に、透水性をできるだけ低下させない機能を有するというような機能分担にする。前記層(A)と前記層(B)の機能の分担は、上述したものに限定されるものではない。
以下は、本実施形態の多孔性多層中空糸膜を、層(A)が阻止層であり、層(B)が支持層である二層構造の場合について説明する。
前記層(A)の厚みは、多孔性多層中空糸膜の全体の厚さに対して、1/100以上40/100未満とすることが好ましい。このように層(A)の厚みを比較的厚くすることで、原水に砂や凝集物等の不溶物が含まれていても使用可能となる。多少磨耗しても、表面孔径が変化しないからである。この厚みの範囲内であれば、望ましい阻止性能と高い透水性能のバランスがとれる。より好ましくは、多孔性多層中空糸膜の全体の厚さに対して、2/100以上30/100以下である。前記層(A)の厚さは、具体的には、1μm以上100μm以下とすることが好ましく、2μm以上80μm以下とすることがより好ましい。
前記層(A)の厚みは、多孔性多層中空糸膜の全体の厚さに対して、1/100以上40/100未満とすることが好ましい。このように層(A)の厚みを比較的厚くすることで、原水に砂や凝集物等の不溶物が含まれていても使用可能となる。多少磨耗しても、表面孔径が変化しないからである。この厚みの範囲内であれば、望ましい阻止性能と高い透水性能のバランスがとれる。より好ましくは、多孔性多層中空糸膜の全体の厚さに対して、2/100以上30/100以下である。前記層(A)の厚さは、具体的には、1μm以上100μm以下とすることが好ましく、2μm以上80μm以下とすることがより好ましい。
そして、本実施形態の多孔性多層中空糸膜の製造方法は、吐出口を有する中空糸成型用ノズルから、二種以上の異なる溶融混練物を押し出すことで、多層構造の膜を形成する工程を具える。
より具体的には、熱可塑性樹脂、有機液体、無機微粉等を含んだ、二種以上の溶融混練物を、円環状吐出口を有する紡糸口金から吐出して、中空糸状溶融混練物を成形する工程であり、その後、吐出した前記中空糸状溶融混練物を凝固させた後、有機液体及び無機微粉を抽出除去して多孔性多層中空糸膜を作製する工程をさらに具えることが好ましい。
より具体的には、熱可塑性樹脂、有機液体、無機微粉等を含んだ、二種以上の溶融混練物を、円環状吐出口を有する紡糸口金から吐出して、中空糸状溶融混練物を成形する工程であり、その後、吐出した前記中空糸状溶融混練物を凝固させた後、有機液体及び無機微粉を抽出除去して多孔性多層中空糸膜を作製する工程をさらに具えることが好ましい。
本実施形態の多孔性多層中空糸膜の製造方法において用いられる熱可塑性樹脂は、常温では弾性を有し塑性を示さないが、適当な加熱により塑性を現し、成形が可能になる樹脂である。また、熱可塑性樹脂は、冷却して温度が下がると再びもとの弾性体に戻り、その間に分子構造など化学変化を生じない樹脂である(たとえば「化学大辞典編集委員会編集、化学大辞典6縮刷版、共立出版、第860頁及び867頁、1963年」参照)。
熱可塑性樹脂の例としては、12695の化学商品(化学工業日報社、1995年)の熱可塑性プラスチックの項(829~882頁)記載の樹脂や、化学便覧応用編改訂3版(日本化学会編、丸善、1980年)の809-810頁記載の樹脂等を挙げることができる。
前記熱可塑性樹脂の具体例名を挙げると、ポリエチレン、ポリプロピレンのようなポリオレフィン、ポリフッ化ビニリデン等のフッ素樹脂、エチレンービニルアルコール共重合体、ポリアミド、ポリエーテルイミド、ポリスチレン、ポリサルホン、ポリビニルアルコール、ポリフェニレンエーテル、ポリフェニレンサルファイド、酢酸セルロース、ポリアクリロニトリル等である。中でも、結晶性を有するポリオレフィン、ポリフッ化ビニリデン等のフッ素樹脂、エチレンービニルアルコール共重合体、ポリビニルアルコール等の結晶性熱可塑性樹脂は、強度発現の面から好適に用いることができる。さらに好適には、疎水性ゆえ耐水性が高く、通常の水系液体の濾過において耐久性が期待できる、ポリオレフィン、ポリフッ化ビニリデン等のフッ素系樹脂等を用いることができる。
前記熱可塑性樹脂の具体例名を挙げると、ポリエチレン、ポリプロピレンのようなポリオレフィン、ポリフッ化ビニリデン等のフッ素樹脂、エチレンービニルアルコール共重合体、ポリアミド、ポリエーテルイミド、ポリスチレン、ポリサルホン、ポリビニルアルコール、ポリフェニレンエーテル、ポリフェニレンサルファイド、酢酸セルロース、ポリアクリロニトリル等である。中でも、結晶性を有するポリオレフィン、ポリフッ化ビニリデン等のフッ素樹脂、エチレンービニルアルコール共重合体、ポリビニルアルコール等の結晶性熱可塑性樹脂は、強度発現の面から好適に用いることができる。さらに好適には、疎水性ゆえ耐水性が高く、通常の水系液体の濾過において耐久性が期待できる、ポリオレフィン、ポリフッ化ビニリデン等のフッ素系樹脂等を用いることができる。
より具体的には、前記フッ素系樹脂は、フッ化ビニリデン樹脂(PVDF)、クロロトリフルオロエチレン樹脂、テトラフルオロエチレン樹脂、エチレン-テトラフルオロエチレン共重合体(ETFE)、エチレン-モノクロロトリフルオロエチレン共重合体(ECTFE)、ヘキサフルオロプロピレン樹脂、及び、これら樹脂の混合物を1種単独で又は2種以上組み合わせて主成分として含むことが好ましく、これらを1種単独で又は2種以上組み合わせた樹脂のみからなることがより好ましい。特に好適には、前記フッ素系樹脂は、耐薬品性等の化学的耐久性に優れるポリフッ化ビニリデンを用いることができる。
前記ポリフッ化ビニリデンとしては、フッ化ビニリデンホモポリマーや、フッ化ビニリデン比率50モル%以上のフッ化ビニリデン共重合体が挙げられる。フッ化ビニリデン共重合体としては、フッ化ビニリデンと、四フッ化エチレン、六フッ化プロピレン、三フッ化塩化エチレン及びエチレンからなる群より選ばれる1種以上のモノマーとの共重合体を挙げることができる。ポリフッ化ビニリデンとしては、フッ化ビニリデンホモポリマーが特に好ましい。
前記ポリフッ化ビニリデンとしては、フッ化ビニリデンホモポリマーや、フッ化ビニリデン比率50モル%以上のフッ化ビニリデン共重合体が挙げられる。フッ化ビニリデン共重合体としては、フッ化ビニリデンと、四フッ化エチレン、六フッ化プロピレン、三フッ化塩化エチレン及びエチレンからなる群より選ばれる1種以上のモノマーとの共重合体を挙げることができる。ポリフッ化ビニリデンとしては、フッ化ビニリデンホモポリマーが特に好ましい。
さらに、本実施形態の多孔性多層中空糸膜の製造方法において用いられる溶融混練物のうち、少なくとも一種の溶融混練物は、融点が170℃以下である熱可塑性樹脂を含有する。前記熱可塑性樹脂の融点が低い場合、強度が低くなる可能性はあるものの、熱をかけて加工する際に融けやすく、加工性に優れるためである。また、前記熱可塑性樹脂として、前記ポリフッ化ビニリデンを用いた場合、薬品による劣化は柔軟性を発現している非晶質部分から生じているものと推定されることから、一般的に融点が低い方が結晶化度が低くなり、170℃以下とすることが望ましい。
なお、本実施形態の多孔性多層中空糸膜の製造方法では、少なくとも一種の溶融混練物が、融点が170℃未満の熱可塑性樹脂を含有しているが、全ての溶融混練物が、融点が170℃未満の熱可塑性樹脂を含有することもできる。この場合、加工性をより改善できる。
また、前記溶融混練物における熱可塑性樹脂の濃度(含有量)は、いずれも30~48質量%であることが好ましく、32~45質量%であることがより好ましい。前記熱可塑性樹脂の含有量が30質量%以上であれば、本実施形態の多孔性多層中空糸膜の機械的強度を担保しやすく、前記熱可塑性樹脂の含有量が48質量%以下であれば、本実施形態の多孔性多層中空糸膜の透水性能の低下が生じない。
さらに、本実施形態の多孔性多層中空糸膜が二層構造の膜である場合、前記層(B)の溶融混練物における熱可塑性樹脂の濃度(含有量)は、34~48質量%であることが好ましく、35~45質量%であることがより好ましい。一方、前記層(A)の溶融混練物における前記熱可塑性樹脂の濃度(含有量)は、10~35質量%であることが好ましく、12~35質量%未満であることがより好ましい。前記熱可塑性樹脂の含有量が10質量%以上であれば、本実施形態の多孔性多層中空糸膜において表面の孔径と機械的強度を両立することができ、前記熱可塑性樹脂の含有量が135質量%以下であれば、本実施形態の多孔性多層中空糸膜の透水性能の低下が生じない。
前記溶融混練物中に含まれる有機液体は、本実施形態で用いる熱可塑性樹脂に対し、潜在的溶剤となるものを用いる。ここで、前記潜在的溶剤とは、室温(25℃)では前記熱可塑性樹脂がほとんど溶解しないが、室温よりも高い温度では該熱可塑性樹脂が溶解できる溶剤のことをいう。前記熱可塑性樹脂との溶融混練温度にて液状であればよく、必ずしも常温で液体である必要はない。
前記熱可塑性樹脂がポリエチレンの場合、有機液体の例としてフタル酸ジブチル、フタル酸ジヘプチル、フタル酸ジオクチル、フタル酸ジ(2-エチルヘキシル)、フタル酸ジイソデシル、フタル酸ジトリデシル等のフタル酸エステル類;セバシン酸ジブチル等のセバシン酸エステル類;アジピン酸ジオクチル等のアジピン酸エステル類;トリメリット酸トリオクチル等のトリメリット酸エステル類;リン酸トリブチル、リン酸トリオクチル等のリン酸エステル類;プロピレングリコールジカプレート、プロピレングリコールジオレエート等のグリセリンエステル類;流動パラフィン等のパラフィン類;及びこれらの混合物等を挙げることができる。
前記熱可塑性樹脂がポリフッ化ビニリデンの場合、有機液体の例として、フタル酸ジメチル、フタル酸ジエチル、フタル酸ジブチル、フタル酸ジシクロヘキシル、フタル酸ジヘプチル、フタル酸ジオクチル、フタル酸ジ(2-エチルヘキシル)等のフタル酸エステル類;セバシン酸ジブチル等のセバシン酸エステル類;アジピン酸ジオクチル等のアジピン酸エステル類;メチルベンゾエイト、エチルベンゾエイト等の安息香酸エステル類;リン酸トリフェニル、リン酸トリブチル、リン酸トリクレジル等のリン酸エステル類;γ-ブチロラクトン、エチレンカーボネイト、プロピレンカーボネイト、シクロヘキサノン、アセトフェノン、イソホロン等のケトン類;及びこれらの混合物等を挙げることができる。
前記溶融混練物中に含まれる無機微粉としては、シリカ、アルミナ、酸化チタン、酸化ジルコニア、炭酸カルシウム等が挙げられるが、特に平均一次粒子径が3nm以上500nm以下の微粉シリカが好ましい。より好ましくは5nm以上100nm以下である。凝集しにくく分散性の良い疎水性シリカ微粉がより好ましく、さらに好ましくはMW(メタノールウェッタビリティ)値が30容量%以上である疎水性シリカである。ここでいうMW値とは、粉体が完全に濡れるメタノールの容量%の値である。具体的には、純水中にシリカを入れ、攪拌した状態で液面下にメタノールを添加していった時に、シリカの50質量%が沈降した時の水溶液中におけるメタノールの容量%を求めて決定される。上述の「無機微粉の平均一次粒子径」は電子顕微鏡写真の解析から求めた値を意味する。すなわち、まず無機微粉の一群をASTM D3849の方法によって前処理を行う。その後、透過型電子顕微鏡写真に写された3000~5000個の粒子直径を測定し、これらの値を算術平均することで無機微粉の平均一次粒子径を算出する。
前記無機微粉の添加量は、前記溶融混練物中に占める無機微粉の質量比率で、5質量~50質量%であることが好ましく、10質量%以上40質量%以下であることがより好ましい。前記溶融混練物中に占める無機微粉の割合が、5質量%以上であれば、無機微粉混練による効果が十分に発現でき、40質量%以下であれば、安定に紡糸できる。
前記ポリフッ化ビニリデン及び有機液状体からなる混合物、又は、ポリフッ化ビニリデン、有機液状体及び無機微粉体からなる混合物は、ヘンシェルミキサーやバンバリーミキサー、プロシェアミキサー等を用いて混合することにより得られる。
前記ポリフッ化ビニリデン、有機液状体及び無機微粉体の3成分を混合する場合の順序としては、3成分を同時に混合するよりも、まず無機微粉体と有機液状体を混合して無機微粉体に有機液状体を十分に吸着させ、次いでポリフッ化ビニリデンを配合して混合することが、溶融成形性や得られる多孔膜の空孔率及び機械的強度の向上の点で有利である。
ヘンシェルミキサー等による予備混練を行わずに、直接ポリフッ化ビニリデン及び有機液状体を別々に2軸押出し機等の溶融混練押出し装置に供給しても良い。混練性を上げるために、混合後に一度溶融混練を行ってペレット化し、このペレットを溶融混練押出し装置に供給し、中空糸状に押し出し成形し、冷却固化して中空繊維としてもよい。
前記ポリフッ化ビニリデン、有機液状体及び無機微粉体の3成分を混合する場合の順序としては、3成分を同時に混合するよりも、まず無機微粉体と有機液状体を混合して無機微粉体に有機液状体を十分に吸着させ、次いでポリフッ化ビニリデンを配合して混合することが、溶融成形性や得られる多孔膜の空孔率及び機械的強度の向上の点で有利である。
ヘンシェルミキサー等による予備混練を行わずに、直接ポリフッ化ビニリデン及び有機液状体を別々に2軸押出し機等の溶融混練押出し装置に供給しても良い。混練性を上げるために、混合後に一度溶融混練を行ってペレット化し、このペレットを溶融混練押出し装置に供給し、中空糸状に押し出し成形し、冷却固化して中空繊維としてもよい。
前記混合物の溶融混練は、通常の溶融混練手段、例えば押出機を用いて行うことができる。以下に押出機を用いた場合について述べるが、溶融混練の手段は押出機に限るものではない。
本実施形態の製造方法に用いられる製造装置の一例を模式的に示したものを、図2に示す。
本実施形態の製造方法に用いられる製造装置の一例を模式的に示したものを、図2に示す。
図2に示す多孔性多層中空糸膜の製造装置は、押出機10と、中空糸成型用ノズル20と、製膜原液を凝固させる溶液が貯留される凝固浴槽30と、多孔性中空糸膜40を搬送して巻き取るための複数のローラ50を備えている。他にも、吸引機(図示せず)や、高温容器(図示せず)を備えることもできる。図2に示すSの空間は、中空糸成型用ノズル20から吐出された成膜原液が、凝固浴槽30中の溶液に到達するまでに通過する空走部である。
図2に示す多孔性多層中空糸膜の製造装置では、同心円状に配置された1つ以上の円環状吐出口を有する中空糸成型用ノズル20が押出機10の先端に装着され、前記溶融混練物が押出機10によって押し出されて中空糸成型用ノズル20から吐出される。
多孔性多層中空糸膜を製造する場合、図3に示すように、2つ以上の円環状吐出口を有する中空糸成型用ノズル20を押出機10の先端10A、10Bに装着し、それぞれの円環状吐出口にはそれぞれ異なる押出機10より溶融混練物を供給して押出しする方法や、多層中の一層を製造した後、残りの層を塗布する方法がある。
多孔性多層中空糸膜を製造する場合、図3に示すように、2つ以上の円環状吐出口を有する中空糸成型用ノズル20を押出機10の先端10A、10Bに装着し、それぞれの円環状吐出口にはそれぞれ異なる押出機10より溶融混練物を供給して押出しする方法や、多層中の一層を製造した後、残りの層を塗布する方法がある。
本実施形態の多孔性多層中空糸膜の製造方法では、2つ以上の円環状吐出口を有する中空糸成型用ノズル20を使用して製造する方法であり、例えば図3に示すように、各々供給される溶融混練物を吐出口で合流させ重ね合わせることで、多層構造を有する中空糸状押出物を得ることができる。このとき、各溶融混練物は、組成の異なる溶融混練物が通る空間25、26を通った後、互いに隣り合う円環状吐出口から押出されることで、互いに隣り合う層の孔径が異なる多層構造の膜を得ることができる。なお、前記溶融混練物の互いに異なる組成とは、溶融混練物の構成物質が異なる場合、又は、構成物質が同じでも構成比率が異なる場合は、組成の異なる溶融混練物となる。さらに、同種の熱可塑性樹脂であっても、分子量や分子量分布が明確に異なる場合は、本発明では構成物質(組成)が異なるとみなす。
なお、上述したように、多層中の一層を製造した後、残りの層を塗布する方法もあるが、工程が増えるため煩雑になる上、界面が溶剤で溶けて緻密化するため高い濾過性能を発現させることは難しい。
なお、上述したように、多層中の一層を製造した後、残りの層を塗布する方法もあるが、工程が増えるため煩雑になる上、界面が溶剤で溶けて緻密化するため高い濾過性能を発現させることは難しい。
そして、本実施形態の多孔性多層中空糸膜の製造方法では、互いに異なる組成の溶融混練物の合流位置が、吐出口より吐出前側にある。前記溶融混練物の合流位置が「吐出口より吐出前側にある」とは、前記中空糸成型用ノズル20の吐出口内で各層を構成する溶融混練物が合流し、その後に吐出される、つまり、前記吐出口内で前記多層多孔性中空糸膜の各層を構成する溶融混練物を合流させた後、合流した溶融混練物を吐出するまでの時間tがt>0秒であることを表す。
前記合流した溶融混練物を吐出するまでの時間tを確保する(t>0とする)ことで、合流後の時間を確保し、膜構造を濾過に好適な構造にすることができる。例えば、融点が170℃より低い熱可塑性樹脂を使用し、二層構造の多孔質膜を製造する場合、吐出されてから固化に至るまでの時間が、融点が低いため融点が高い原料に比べて時間を有する。そのため各層のうち膜の厚み方向の層が徐冷になり一部に球晶構造が発生しやすい状態となる。通常、相溶性がよい有機液体を用いる方が球晶構造を発現しやすい。また各層は異なる孔径の多孔質膜とするため相溶性の異なる有機液体を使用するのが一般的である。そのため、本実施形態では、合流した溶融混練物を吐出するまでの時間tをt>0にすることで、相溶性の異なる各層の有機液体が、合流後に層の界面付近で混合することになり、特に熱可塑性樹脂に対して相溶性が低い層側の界面付近での球晶構造の発現を抑制することができる。球晶構造が発現すると孔と孔の連通性が悪く、濾過性能が低下する傾向にあり三次元網目構造が望ましい。
同様の観点から、前記合流した溶融混練物を吐出するまでの時間tは、t≧0.020秒以上であることが好ましい。
前記合流した溶融混練物を吐出するまでの時間tを確保する(t>0とする)ことで、合流後の時間を確保し、膜構造を濾過に好適な構造にすることができる。例えば、融点が170℃より低い熱可塑性樹脂を使用し、二層構造の多孔質膜を製造する場合、吐出されてから固化に至るまでの時間が、融点が低いため融点が高い原料に比べて時間を有する。そのため各層のうち膜の厚み方向の層が徐冷になり一部に球晶構造が発生しやすい状態となる。通常、相溶性がよい有機液体を用いる方が球晶構造を発現しやすい。また各層は異なる孔径の多孔質膜とするため相溶性の異なる有機液体を使用するのが一般的である。そのため、本実施形態では、合流した溶融混練物を吐出するまでの時間tをt>0にすることで、相溶性の異なる各層の有機液体が、合流後に層の界面付近で混合することになり、特に熱可塑性樹脂に対して相溶性が低い層側の界面付近での球晶構造の発現を抑制することができる。球晶構造が発現すると孔と孔の連通性が悪く、濾過性能が低下する傾向にあり三次元網目構造が望ましい。
同様の観点から、前記合流した溶融混練物を吐出するまでの時間tは、t≧0.020秒以上であることが好ましい。
なお、前記熱可塑性樹脂として、上述したポリフッ化ビニリデンを用いる場合、高い開孔率と高い耐圧縮強度を両立させるためには、前記ポリフッ化ビニリデンの溶媒を適当に選定する必要がある。まず開孔率を上げる方法として、ポリフッ化ビニリデンの濃度を下げる方法や、前述のとおり、中空部形成用流体の温度を高くする方法がある。ポリフッ化ビニリデン濃度を下げて製膜する方法を用いる場合、孔径もあわせて大きくなってしまうため、高開孔率且つ小孔径を達成できる溶媒を選定することが必要である。
下記のパラメータPは、ポリフッ化ビニリデンの三次元溶解度パラメータと、溶媒の三次元溶解度パラメータの関係式であり、ポリフッ化ビニリデンと溶媒の溶解性を評価するものである。右辺は、三次元的にHansen溶解度パラメータの溶解範囲を表すもので、PVDFの三次元溶解度パラメータ(σdp、σpp、σhp)から溶媒の三次元溶解度パラメータ(σdm、σpm、σhm)までの距離を定量的に表す。
P=(4×(σdm-σdp)2+(σpm-σpp)2+(σhm-σhp)2)×0.5
[式中、σdm及びσdpは溶媒及びポリフッ化ビニリデンの分散力項をそれぞれ示し、σpm及びσppは溶媒及びポリフッ化ビニリデンの双極子結合力項をそれぞれ示し、σhm及びσhpは溶媒及びポリフッ化ビニリデンの水素結合項をそれぞれ示す。]
なお、上記の考え方はポリフッ化ビニリデンに限るものではなく、他の熱可塑性樹脂にも適用することが可能である。
下記のパラメータPは、ポリフッ化ビニリデンの三次元溶解度パラメータと、溶媒の三次元溶解度パラメータの関係式であり、ポリフッ化ビニリデンと溶媒の溶解性を評価するものである。右辺は、三次元的にHansen溶解度パラメータの溶解範囲を表すもので、PVDFの三次元溶解度パラメータ(σdp、σpp、σhp)から溶媒の三次元溶解度パラメータ(σdm、σpm、σhm)までの距離を定量的に表す。
P=(4×(σdm-σdp)2+(σpm-σpp)2+(σhm-σhp)2)×0.5
[式中、σdm及びσdpは溶媒及びポリフッ化ビニリデンの分散力項をそれぞれ示し、σpm及びσppは溶媒及びポリフッ化ビニリデンの双極子結合力項をそれぞれ示し、σhm及びσhpは溶媒及びポリフッ化ビニリデンの水素結合項をそれぞれ示す。]
なお、上記の考え方はポリフッ化ビニリデンに限るものではなく、他の熱可塑性樹脂にも適用することが可能である。
二層構造の多孔質膜である場合、前記多孔性多層中空糸膜における濾過液側の表面である表面FBを含む層(B)を形成する溶融混練物の調製に使用する溶媒とポリフッ化ビニリデンの間のパラメータPbが、好ましくは7.95より大きく、より好ましくは7.98から10であり、更に好ましくは7.8から9.0である。この値が7.95より大きいと透水性の低下を抑制できる。
また、前記多孔性多層中空糸膜における被濾過液側の表面である表面FAを含む層(A)を形成する溶融混練物Aの調製には、使用する溶媒とポリフッ化ビニリデンの間のパラメータPaが、好ましくは7.95以下であり、より好ましくは0から7.95であり、更に好ましくは3.0から7.89である。この値が7.95以下であると、高開孔率かつ小孔径を達成することができる。
ここで、前記層(A)と前記層(B)の溶解度パラメータの差Pb-PaはPb-Pa>0.05であることが好ましい。前記層(A)はポリフッ化ビニリデンと溶媒の相溶性がよいため球晶構造が発生しやすいが、Pb-Pa>0.05であると、前記層(B)の溶媒と界面で層(A)と層(B)が合流し混合した後、相溶性が適度に下がるため球晶構造の形成を抑制できる。
また、本実施形態の多孔性多層中空糸膜の製造方法では、前記層(A)と層(B)を形成させる溶融混練物を押し出す際の溶融混練機の温度差は5℃以上が好ましい。5℃以上にすると機械的強度を高くすることができる。さらに好ましくは層(B)の溶融混練機の温度を層(A)の溶融混練機の温度に対して5℃以上高くすることが好ましい。理由は定かではないが、これはポリフッ化ビニリデンと溶媒の相溶性からより相溶性が低い層(B)の温度を高くすることでより、より溶解状態を層(A)と層(B)で近づけることができ2つの溶融混練物が合流した際によりポリフッ化ビニリデン同士の絡み合いが増加するためと推定している。
また、前記中空糸成型用ノズル20の円環状吐出口から溶融混練物を押出す際、紡口吐出パラメータR(1/秒)が10以上1000以下の値になるように吐出すると、高い生産性と紡糸安定性さらに高強度の膜が得られるため、好ましい。ここで、紡口吐出パラメータRとは、吐出線速V(m/秒)を、吐出口のスリット幅d(m)で除した値である。吐出線速V(m/秒)は、溶融混練物の時間当たりの吐出容量(m3/秒)を吐出口の断面積(m2)で除した値である。Rが10以上であれば、中空状押出し物の糸径が脈動する等の問題が無く、生産性良く安定に紡糸できる。またRが1000以下であれば、得られる多孔性中空糸膜の重要な強度の一つである破断伸度が十分に高く維持できる。破断伸度とは、膜長手方向に引っ張った時の元の長さに対する伸び率(%)のことである。
本実施形態の多孔性多層中空糸膜の製造方法では、各溶融混練物が合流した後に積層された溶融混練物の吐出線速Vを吐出口のスリット幅dで除した値を紡口吐出パラメータ(R)が、50以上1000以下であることが好ましい。
前記中空糸成型用ノズル20の吐出口から吐出された中空糸状溶融混練物は、空気や水等の冷媒を通過して凝固させるが、目的とする多孔性中空糸膜によって、空気層からなる上述した空走部Sを通過させたのちに、水等が入った凝固浴槽30を通過させる。すなわち空走部Sとは、中空糸成型用ノズル20の吐出口から凝固浴槽30の水面までの部分である。吐出口から必要に応じて空走部Sには筒等の容器を用いても良い。凝固浴槽30を通過後、必要に応じてかせ等に巻き取られる。
また、前記可塑性樹脂は、ペレット又は粒状でもよい。ペレット又は粒状の熱可塑性樹脂を粉砕する手段としては、ペレットを粗粉砕しその後微粉砕する多段粉砕方式や、微細化まで一段で行う方式等があるが、その方式は限定されるものではない。微粉砕機によっても、微粉が所定の粒径に達しない場合は、更なる微粉砕が可能な超微粉砕機により粉砕する。具体的な粉砕手段としては、ハンマーミル、ターボミル、ジェットミル、ピンミル、遠心ミル、ロートプレックス、パルベルイザー、湿式粉砕、チョッパーミル、ウルトラローター等を用いる粉砕手段が挙げられ、常温あるいは凍結粉砕方式を用いることができる。例えば、ガラス転移点が約-35℃と低いフッ化ビニリデン系樹脂は凍結粉砕方式をとることが好適である。
所定の粒径範囲の微粉を得るために適切な分級機を使用して分級が行われる。分級後の微粉から所定粒径範囲のものを得る場合は、さらに別の分級機で分級した後、所定粒径以下の微細粉を除去し、残った微粉(中粉)を製品とする場合もある。分級し、目的とする粒子径範囲より大きい範囲の粒子は再度、粉砕して所定粒子径範囲のものを得ることもできる。分級に用いられる装置として、振動篩機や慣性気流式分級機、回転羽根式分級機などがあり特に限定されるものではない。
また2種類の高分子成分を混合させる場合は、各高分子成分を粉砕してから、混合機を用いて混合して用いてもよい。分級は粉砕後に実施もしくは混合後に分級してもよく特に限定されるものではない。
粉砕後の粒子径分布の測定は、レーザー回折、散乱式粒度分布測定装置を使用し、粒子径分布を得ることができる。
粉砕後の粒子径分布の測定は、レーザー回折、散乱式粒度分布測定装置を使用し、粒子径分布を得ることができる。
また、前記可塑性樹脂の粒子径分布から得られる体積基準のメディアン径(D50粒子径)は50μm以上500μm以下の範囲にあることが好ましい。50μm以上であれば、例えば押出機等で溶融混練する際に投入時にスクリューへの噛み込み不良などが発生せず安定して投入することができる。500μm以下であれば、溶解不良などが発生せず安定して多孔質膜を製造することができる。
同様に、前記可塑性樹脂の粒子径分布からD10粒子径、D90粒子径が得られる。得られたD10、D50、D90粒子径から粒子径分散度V=(D90-D10)/D50と定義した場合に、Vが0.8より大きいことが好ましい。より好ましくは1.3以上である。
凝固後の中空糸状物中には、ポリマー濃厚部分相と有機液体濃厚部分相とが微細に分かれて存在する。なお、例えば、無機微粉を添加した場合に、その無機微粉が微粉シリカである場合、微粉シリカは有機液体濃厚部分相に偏在する。この中空糸状物から有機液体と無機微粉を抽出除去することで、有機液体濃厚相部分が空孔となる。よって多孔性中空糸膜を得ることができる。
粒子径分散度が大きい方が熱可塑性樹脂の微粉が、凝集した無機微粉や無機微粉と無機微粉の間に入り込むことで、多孔質膜のポリマー部と空孔部を形成する熱可塑性樹脂と無機微粉の混合性が向上し、より均一な多孔質膜の構造を得ることができ膜性能のばらつきを低減することができる。多孔質膜の均一性は膜性能のばらつきにより評価することができる。
粒子径分散度が大きい方が熱可塑性樹脂の微粉が、凝集した無機微粉や無機微粉と無機微粉の間に入り込むことで、多孔質膜のポリマー部と空孔部を形成する熱可塑性樹脂と無機微粉の混合性が向上し、より均一な多孔質膜の構造を得ることができ膜性能のばらつきを低減することができる。多孔質膜の均一性は膜性能のばらつきにより評価することができる。
粉砕後のD50粒子径と無機微粉の一次粒子径の比は3200から35000にあることが好ましい。3200以上であれば、ポリフッ化ビニリデン、有機液状体及び無機微粉体の3成分を混合して押出機に投入した場合に、押出機の温度が安定する時間が早くなる。混合後は、ポリマー壁面にシリカが付着すると想定されるが、3200以上であれば、ポリマー壁面がシリカで覆われず露出される面が大きくなるため熱がポリマーへの熱が伝わりやすくなり温度の安定が早くなると推定される。特に、理由はないが35000以下であれば安定的に混合することができる。
なお、粉砕後の粒子形状は、円形度が0.5以下であることが好ましい。円形度が小さい方が、嵩密度が高くなりやすくなり押出機への投入が安定化する。円形度は、式(A)で表され、1.0に近い方が円形に近い形状を表す。
また線形度は1.8以上であることが好ましい。線形度が大きい方が、有機液状体及び無機微粉体の3成分を混合した際に嵩密度が安定化する前に粒子同士の間隙が増えるため無機微粉体との混合性が向上する。線形度は、式(B)で表され、円に近いほど1.0に近い値とある。細長いものほど大きな値となる。
前記有機液体の抽出除去及び無機微粉の抽出除去は、同じ溶剤にて抽出除去できる場合であれば同時に行うことができる。通常は別々に抽出除去する。
前記有機液体の抽出除去は、用いた熱可塑性樹脂を溶解あるいは変性させずに有機液体とは混和する、抽出に適した液体を用いる。具体的には浸漬等の手法により接触させることで行うことができる。該液体は、抽出後に中空糸膜から除去しやすいように、揮発性であることが好ましい。該液体の例としては、アルコール類や塩化メチレン等がある。有機液体が水溶性であれば水も抽出用液体として使うことが可能である。
無機微粉の抽出除去は、通常、水系の液体を用いて行う。例えば無機微粉がシリカである場合、まずアルカリ性溶液と接触させてシリカをケイ酸塩に転化させ、次いで水と接触させてケイ酸塩を抽出除去することで行うことができる。
前記有機液体の抽出除去は、用いた熱可塑性樹脂を溶解あるいは変性させずに有機液体とは混和する、抽出に適した液体を用いる。具体的には浸漬等の手法により接触させることで行うことができる。該液体は、抽出後に中空糸膜から除去しやすいように、揮発性であることが好ましい。該液体の例としては、アルコール類や塩化メチレン等がある。有機液体が水溶性であれば水も抽出用液体として使うことが可能である。
無機微粉の抽出除去は、通常、水系の液体を用いて行う。例えば無機微粉がシリカである場合、まずアルカリ性溶液と接触させてシリカをケイ酸塩に転化させ、次いで水と接触させてケイ酸塩を抽出除去することで行うことができる。
有機液体の抽出除去と無機微粉の抽出除去とは、どちらが先でも差し支えはない。有機液体が水と非混和性の場合は、先に有機液体の抽出除去を行い、その後に無機微粉の抽出除去を行う方が好ましい。通常有機液体及び無機微粉は有機液体濃厚部分相に混和共存しているため、無機微粉の抽出除去をスムーズに進めることができ、有利である。
このように、凝固した多孔性中空糸膜から有機液体や無機微粉を抽出除去することにより、多孔性中空糸膜を得ることができる。
なお、凝固後の中空糸膜に対し、(i)有機液体及び無機微粉の抽出除去前、(ii)有機液体の抽出除去後で無機微粉の抽出除去前、(iii)無機微粉の抽出除去後で有機液体の抽出除去前、(iv)有機液体及び無機微粉の抽出除去後、のいずれかの段階で、多孔性中空糸膜の長手方向への延伸を、延伸倍率3倍以内の範囲で行うことができる。一般に中空糸膜を長手方向に延伸すると透水性能は向上するが、耐圧性能(破裂強度及び耐圧縮強度)が低下するため、延伸後は実用的な強度の膜にならない場合が多い。しかしながら、本実施形態の製造方法で得られる多孔性中空糸膜は機械的強度が高い。よって延伸倍率1.1倍以上3.0倍以内の延伸は実施可能である。延伸により、多孔性中空糸膜の透水性能が向上する。ここで言う延伸倍率とは、延伸後の中空糸長を延伸前の中空糸長で割った値を指す。
例えば、中空糸長10cmの多孔性中空糸膜を、延伸して中空糸長を20cmまで伸ばした場合、下記式より、延伸倍率は2倍である。
20cm÷10cm=2
なお、凝固後の中空糸膜に対し、(i)有機液体及び無機微粉の抽出除去前、(ii)有機液体の抽出除去後で無機微粉の抽出除去前、(iii)無機微粉の抽出除去後で有機液体の抽出除去前、(iv)有機液体及び無機微粉の抽出除去後、のいずれかの段階で、多孔性中空糸膜の長手方向への延伸を、延伸倍率3倍以内の範囲で行うことができる。一般に中空糸膜を長手方向に延伸すると透水性能は向上するが、耐圧性能(破裂強度及び耐圧縮強度)が低下するため、延伸後は実用的な強度の膜にならない場合が多い。しかしながら、本実施形態の製造方法で得られる多孔性中空糸膜は機械的強度が高い。よって延伸倍率1.1倍以上3.0倍以内の延伸は実施可能である。延伸により、多孔性中空糸膜の透水性能が向上する。ここで言う延伸倍率とは、延伸後の中空糸長を延伸前の中空糸長で割った値を指す。
例えば、中空糸長10cmの多孔性中空糸膜を、延伸して中空糸長を20cmまで伸ばした場合、下記式より、延伸倍率は2倍である。
20cm÷10cm=2
前記多孔性中空糸膜の延伸は、空間温度0℃以上160℃以下で行うことが望ましい。160℃より高い場合には延伸斑が大きいうえに破断伸度の低下及び透水性能が低くなり好ましくなく、0℃以下では延伸破断の可能性が高く実用的でない。延伸工程中の空間温度を10℃以上140℃以下とすることがより好ましく、さらに好ましくは20℃以上100℃以下である。
本実施形態の製造方法では、有機液状体を含んだ多孔性中空糸膜を延伸することが好ましい。有機液状体を含んだ中空糸膜の方が、有機液状体を含んでいない中空糸膜よりも、延伸時の破断が少ない。さらに、有機液状体を含んだ中空糸膜の方が、延伸後の中空糸膜の収縮を大きくさせることができるため、延伸後の収縮率設定の自由度が増す。
また、無機微粉体を含んだ多孔性中空糸膜を延伸することが好ましい。無機微粉体を含んだ中空糸膜の方が、中空糸膜に含まれる無機微粉体の存在による中空糸膜の硬さのために、延伸する際において中空糸膜が扁平につぶれにくくなる。また、最終的に得られる中空糸膜の孔径が小さくなりすぎたり、糸径が細くなりすぎたりすることを防止することもできる。
本発明においては、有機液状体及び無機微粉体の両方を含む中空糸膜を延伸することがより望ましい。
本発明においては、有機液状体及び無機微粉体の両方を含む中空糸膜を延伸することがより望ましい。
上述の理由により、抽出終了後に中空糸膜を延伸するよりも、有機液状体又は無機微粉体のいずれか一方を含んだ中空糸膜を延伸する方が好ましく、さらに、有機液状体又は無機微粉体のいずれか一方を含んだ中空糸膜を延伸するよりも、有機液状体及び無機微粉体の両方を含んだ中空糸膜を延伸することがより好ましい。
また、延伸した中空糸膜を抽出する方法は、延伸により中空糸膜の表面及び内部に空隙が増加しているため、抽出溶剤が中空糸膜内部に浸透し易いという利点がある。また、延伸し、次いで収縮させる工程の後に抽出を行う方法は、後述のように、引っ張り弾性率の低い、曲がり易い中空糸膜となるために、抽出を液流中で行う場合には、中空糸膜が液流により揺れ易くなり、攪拌効果が増すために短時間で効率の高い抽出が可能となるという利点を有する。
本実施形態の製造方法では、中空糸膜を延伸し、次いで収縮させる工程を有しているため、最終的に引っ張り弾性率の低い中空糸膜を得ることができる。ここで、「引っ張り弾性率が低い」とは、糸が小さな力で伸びやすく、力がなくなればまた元に戻ることを意味する。引っ張り弾性率が低いと、中空糸膜が扁平につぶれることなく、曲がりやすく、濾過の際に水流で揺れやすい。水流に従って糸の曲がりが一定せずに揺れることで、膜表面に付着堆積する汚染物質の層が成長せずに剥がれやすく、濾過水量を高く維持できる。更にはフラッシングやエアースクラビングで強制的に糸を揺らす場合に、揺れが大きく洗浄回復効果が高くなる。
延伸した後に収縮を行う際の糸長収縮の程度については、延伸による糸長増分に対する糸長収縮率を0.3以上0.9以下の範囲とすることが望ましい。例えば、10cmの糸を延伸して20cmにし、その後14cmにさせた時は、以下の式より、
糸長収縮率={(延伸時最大糸長)-(収縮後糸長)}/[(延伸時最大糸長)-(元糸長)]=(20-14)/(20-10)=0.6
糸長収縮率は0.6となる。糸長収縮率が0.9以上の場合は透水性能が低くなり易く、0.3未満の場合は引っ張り弾性率が高くなり易いため好ましくない。本発明においては、糸長収縮率が0.50以上0.85以下の範囲内であることがより好ましい。
糸長収縮率={(延伸時最大糸長)-(収縮後糸長)}/[(延伸時最大糸長)-(元糸長)]=(20-14)/(20-10)=0.6
糸長収縮率は0.6となる。糸長収縮率が0.9以上の場合は透水性能が低くなり易く、0.3未満の場合は引っ張り弾性率が高くなり易いため好ましくない。本発明においては、糸長収縮率が0.50以上0.85以下の範囲内であることがより好ましい。
また、中空糸膜を延伸時最大糸長まで延伸し、次いで収縮させる工程を採ることにより、最終的に得られる中空糸膜は使用中に延伸時最大糸長まで伸ばした際にも切れることがなくなる。
ここで、延伸倍率をX、延伸による糸長増分に対する糸長収縮率をYとしたとき、破断伸度の保障の程度を表す率Zは、以下の式で定義できる。
Z=(延伸時最大糸長-収縮後糸長)/収縮後糸長=(XY-Y)/(X+Y-XY)
Zは0.2以上1.5以下が好ましく、より好ましくは、Zは0.3以上1.0以下である。Zが小さすぎると破断伸度の保障が少なくなり、Zが大きすぎると延伸時の破断の可能性が高くなるわりに透水性能が低くなる。
ここで、延伸倍率をX、延伸による糸長増分に対する糸長収縮率をYとしたとき、破断伸度の保障の程度を表す率Zは、以下の式で定義できる。
Z=(延伸時最大糸長-収縮後糸長)/収縮後糸長=(XY-Y)/(X+Y-XY)
Zは0.2以上1.5以下が好ましく、より好ましくは、Zは0.3以上1.0以下である。Zが小さすぎると破断伸度の保障が少なくなり、Zが大きすぎると延伸時の破断の可能性が高くなるわりに透水性能が低くなる。
また、本実施形態の製造方法では、延伸し、次いで収縮させる工程を含むため、引っ張り破断伸度は低伸度での破断が極めて少なくなり、引っ張り破断伸度の分布を狭くすることができる。
延伸し、次いで収縮させる工程における空間温度は、収縮の時間や物性の点から、0℃以上160℃以下の範囲が望ましい。0℃より低いと収縮に時間がかかり実用的でなく、160℃を超えると破断伸度の低下及び透水性能が低くなり好ましくない。
また、本実施形態の製造方法では、においては、収縮工程中において、中空糸膜を捲縮することが好ましい。これにより捲縮度の高い中空糸膜を、つぶれ或いは傷つけることなく得ることができる。
一般に、多孔性中空糸膜は、曲がりの無い直管状の形態をなしているため、束ねて濾過用モジュールとした場合に、中空糸間の隙間が取れずに空隙度の低い糸束になる可能性が高い。これに対して、捲縮度が高い中空糸膜を用いると、個々の糸の曲がりにより平均的に中空糸膜間隔が広がり空隙度の高い糸束とすることができる。また、捲縮度の低い中空糸膜からなる濾過モジュールは、特に外圧で用いる際に糸束の空隙が少なくなり流動抵抗が増大し、糸束の中央部まで濾過圧力が有効に伝わらなくなる。更には、逆洗やフラッシングで濾過堆積物を中空糸膜から剥ぎ落とす際にも糸束内部の洗浄効果が小さくなる。捲縮度の高い多孔性多層中空糸膜からなる糸束は、空隙度が大きく外圧濾過でも中空糸膜間隙が保たれ、偏流が起こりにくい。
本実施形態の製造方法では、捲縮度が1.5以上2.5以下の範囲であることが好ましい。1.5以上の場合、上記の理由から好ましく、また、2.5より小さいと容積当たりの濾過面積の低下を抑制できる。
中空糸膜の捲縮方法としては、延伸し、次いで収縮させる工程中において、中空糸膜を収縮させながら、例えば、周期的に凹凸のついた一対のギアロール又は凹凸のついた一対のスポンジベルトで挟み込みながら引き取る方法等が挙げられる。
また、本実施形態の製造方法では、延伸を、相対する一対の無限軌道式ベルトからなる引き取り機を用いて行うことが好ましい。この場合、引取り機を延伸の上流側と下流側とで使用し、それぞれの引取り機においては、相対するベルト間に中空糸膜を挟み、双方のベルトを同速度で同方向へ移動させることにより糸送りを行う。また、この場合、下流側の糸送り速度を上流側の糸送り速度より速くして延伸を行うことが好ましい。このようにして延伸を行うと、延伸時に延伸張力に負けずにスリップすること無しに延伸し、且つ糸が扁平につぶれるのを防ぐことが可能となる。
ここで、無限軌道式ベルトとは、駆動ロールと接する内側は繊維強化ベルト等の高弾性のベルトで出来ており、中空糸膜と接する外側の表面が弾性体で出来ていることが好ましい。また、弾性体の厚み方向の圧縮弾性率が0.1MPa以上2MPa以下であり、該弾性体の厚みが2mm以上20mmであることが更に好ましい。特に、外側表面の弾性体をシリコーンゴムにすることが、耐薬品性、耐熱性の点から好ましい。
また、必要に応じて延伸後の膜に熱処理をおこない、耐圧縮強度を高めても良い。熱処理は80℃以上160℃以下で行うことが望ましい。160℃以下であると破断伸度の低下及び透水性能を抑制でき、100℃以上であると耐圧強度高くすることができる。また、熱処理は抽出終了後の中空糸膜に対して行うことが、糸径、空孔率、孔径、透水性能の変化が小さくなるという点から望ましい。
以下、本実施の形態を実施例及び比較例によってさらに具体的に説明するが、本実施の形態は、これらの実施例のみに限定されるものではない。
<原材料>
実施例及び比較例で用いた原材料を下記に示す。
・熱可塑性樹脂
フッ化ビニリデンホモポリマー
ソルベイ社製 商品名:Solef6010
アルケマ社製 商品名:Kynar740、Kynar720
・有機液体
フタル酸ビス(2-エチルヘキシル)(DEHP)(シージーエスター株式会社製)
フタル酸ジブチル(DBP)(シージーエスター株式会社製)
・無機微粉
微粉シリカ(日本アエロジル株式会社製、商品名:R972 一次粒子径16nm)
実施例及び比較例で用いた原材料を下記に示す。
・熱可塑性樹脂
フッ化ビニリデンホモポリマー
ソルベイ社製 商品名:Solef6010
アルケマ社製 商品名:Kynar740、Kynar720
・有機液体
フタル酸ビス(2-エチルヘキシル)(DEHP)(シージーエスター株式会社製)
フタル酸ジブチル(DBP)(シージーエスター株式会社製)
・無機微粉
微粉シリカ(日本アエロジル株式会社製、商品名:R972 一次粒子径16nm)
<実施例及び比較例サンプルの作製>
(実施例1)
熱可塑性樹脂として、フッ化ビニリデンホモポリマー(アルケマ社製Kynar740)を使用した。ペレット状のKynar740の粉砕は凍結粉砕方式にてリンレックスミル(ホソカワミクロン株式会社製)を用いて粉砕を行った。振動篩機を用いて分級を行い、目開き355μm以上は取り除き、53μm以上を製品として採用した。粉砕後のD50粒径は160μm、粒子径分散度Vは1.1であった。また円形度は0.43、線形度は2.5であった。
前記フッ化ビニリデンホモポリマーを使用し、有機液体としてフタル酸ジ(2-エチルヘキシル)とフタル酸ジブチルとの混合物、無機微粉として微粉シリカを用い、層(A)を中空糸膜の外表面側とし、層(B)を中空糸膜の内表面側とする、二層構造の多孔性中空糸膜を製造した。層(A)の溶融混練物の組成をフッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=34.0:34.4:6.2:25.4(質量比)とし、層(B)の溶融混練物の組成をフッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=40.0:35.8:4.8:23.0(質量比)とした。
該溶融混練物を、層(A)と層(B)の溶融混練機の温度差は5℃とし、吐出温度は240℃として、外径2.00mm、内径0.92mmの中空糸成形用ノズルから押し出した。ノズル内の層(A)と層(B)の合流時間は0.080秒とした。
そして、吐出温度240℃で押出した中空糸状溶融混練物は、0.60秒の空中走行を経た後30℃の水を入れた凝固浴槽へ導いた。30m/分の速度で引き取り、ベルトに挟んで60m/分の速度で延伸させた後、装置の設定を140℃にした熱風を当てながら45m/分の速度で収縮させ、かせに巻き取った。
得られた中空糸状物を、イソプロピルアルコール中に浸漬させてフタル酸ジ(2-エチルヘキシル)及びフタル酸ジブチルを抽出除去した後、乾燥させた。次いで、50質量%のエタノール水溶液中に30分間浸漬させた後、水中に30分間浸漬し、次いで、20質量%水酸化ナトリウム水溶液中に70℃にて1時間浸漬し、さらに水洗を繰り返して微粉シリカを抽出除去し、多孔性中空糸膜を得た。

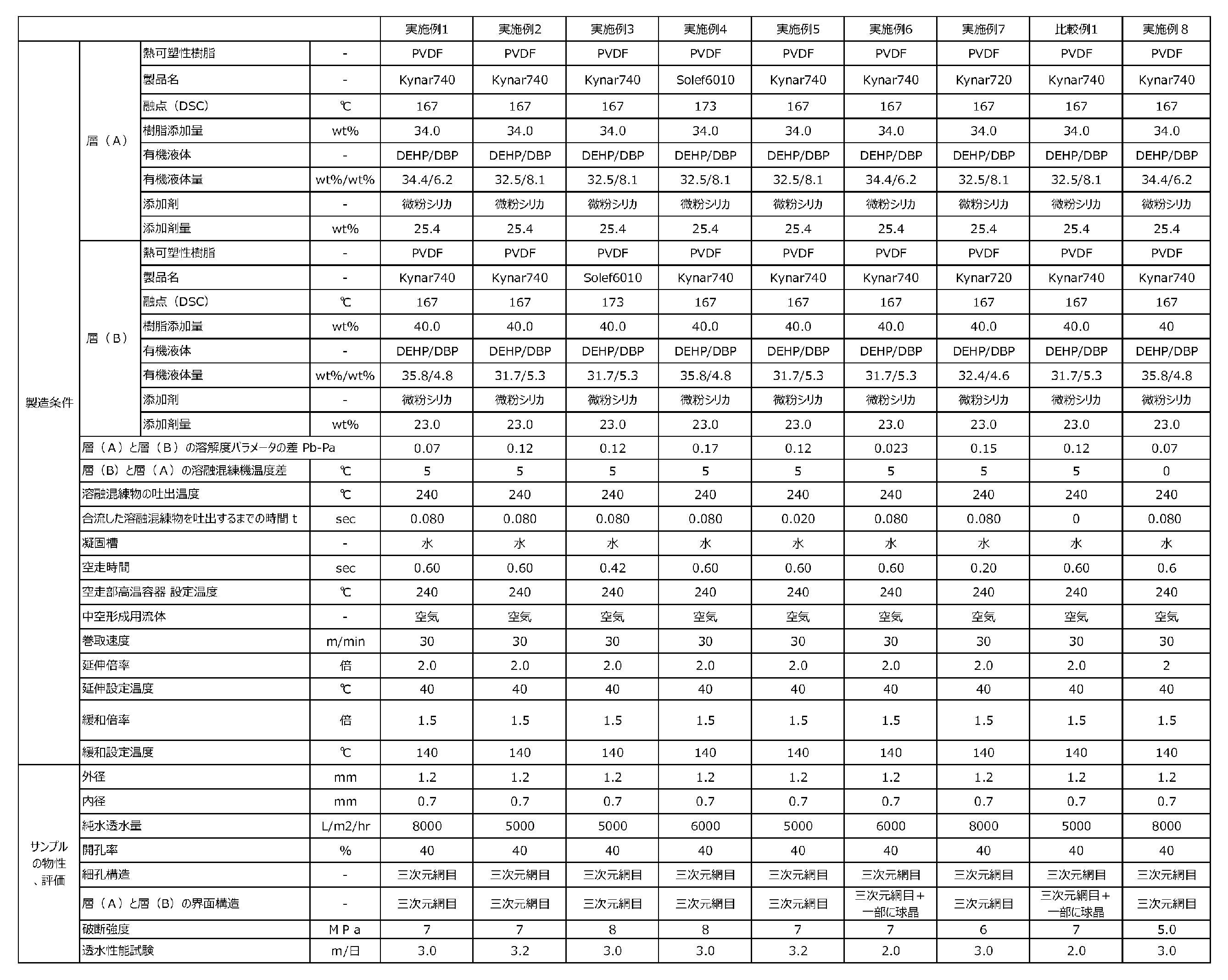

表1に、詳細な組成及び条件を示す。
(実施例1)
熱可塑性樹脂として、フッ化ビニリデンホモポリマー(アルケマ社製Kynar740)を使用した。ペレット状のKynar740の粉砕は凍結粉砕方式にてリンレックスミル(ホソカワミクロン株式会社製)を用いて粉砕を行った。振動篩機を用いて分級を行い、目開き355μm以上は取り除き、53μm以上を製品として採用した。粉砕後のD50粒径は160μm、粒子径分散度Vは1.1であった。また円形度は0.43、線形度は2.5であった。
前記フッ化ビニリデンホモポリマーを使用し、有機液体としてフタル酸ジ(2-エチルヘキシル)とフタル酸ジブチルとの混合物、無機微粉として微粉シリカを用い、層(A)を中空糸膜の外表面側とし、層(B)を中空糸膜の内表面側とする、二層構造の多孔性中空糸膜を製造した。層(A)の溶融混練物の組成をフッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=34.0:34.4:6.2:25.4(質量比)とし、層(B)の溶融混練物の組成をフッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=40.0:35.8:4.8:23.0(質量比)とした。
該溶融混練物を、層(A)と層(B)の溶融混練機の温度差は5℃とし、吐出温度は240℃として、外径2.00mm、内径0.92mmの中空糸成形用ノズルから押し出した。ノズル内の層(A)と層(B)の合流時間は0.080秒とした。
そして、吐出温度240℃で押出した中空糸状溶融混練物は、0.60秒の空中走行を経た後30℃の水を入れた凝固浴槽へ導いた。30m/分の速度で引き取り、ベルトに挟んで60m/分の速度で延伸させた後、装置の設定を140℃にした熱風を当てながら45m/分の速度で収縮させ、かせに巻き取った。
得られた中空糸状物を、イソプロピルアルコール中に浸漬させてフタル酸ジ(2-エチルヘキシル)及びフタル酸ジブチルを抽出除去した後、乾燥させた。次いで、50質量%のエタノール水溶液中に30分間浸漬させた後、水中に30分間浸漬し、次いで、20質量%水酸化ナトリウム水溶液中に70℃にて1時間浸漬し、さらに水洗を繰り返して微粉シリカを抽出除去し、多孔性中空糸膜を得た。
表1に、詳細な組成及び条件を示す。
(実施例2)
層(A)の溶融混練物の組成を、フッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=34.0:32.5:8.1:25.4(質量比)とし、層(B)の溶融混練物の組成をフッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=40.0:31.7:5.3:23.0(質量比)とした以外は、実施例1と同様の条件で多孔性中空糸膜を得た。
層(A)の溶融混練物の組成を、フッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=34.0:32.5:8.1:25.4(質量比)とし、層(B)の溶融混練物の組成をフッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=40.0:31.7:5.3:23.0(質量比)とした以外は、実施例1と同様の条件で多孔性中空糸膜を得た。
(実施例3)
層(B)のフッ化ビニリデンホモポリマーにペレット状のソルベイ社製Solef6010を使用した以外は、実施例1と同様の条件で多孔性中空糸膜を得た。
層(B)のフッ化ビニリデンホモポリマーにペレット状のソルベイ社製Solef6010を使用した以外は、実施例1と同様の条件で多孔性中空糸膜を得た。
(実施例4)
層(A)のフッ化ビニリデンホモポリマーにペレット状のソルベイ社製Solef6010を使用した以外は、実施例1と同様の条件で多孔性中空糸膜を得た。
層(A)のフッ化ビニリデンホモポリマーにペレット状のソルベイ社製Solef6010を使用した以外は、実施例1と同様の条件で多孔性中空糸膜を得た。
(実施例5)
各層の合流時間を0.020秒とした以外は、実施例2と同様の条件で多孔性中空糸膜を得た。
各層の合流時間を0.020秒とした以外は、実施例2と同様の条件で多孔性中空糸膜を得た。
(実施例6)
層(A)の溶融混練物の組成を、フッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=34.0:34.4:6.2:25.4(質量比)とし、層(B)の溶融混練物の組成をフッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=40.0:31.7:5.3:23.0(質量比)とした以外は、実施例1と同様の条件で多孔性中空糸膜を得た。
層(A)の溶融混練物の組成を、フッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=34.0:34.4:6.2:25.4(質量比)とし、層(B)の溶融混練物の組成をフッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=40.0:31.7:5.3:23.0(質量比)とした以外は、実施例1と同様の条件で多孔性中空糸膜を得た。
(実施例7)
熱可塑性樹脂として、フッ化ビニリデンホモポリマー(アルケマ社製Kynar720)を使用した。ペレット状のKynar720の粉砕は凍結粉砕方式にてリンレックスミル(ホソカワミクロン株式会社製)を用いて粉砕を行った。振動篩機を用いて分級を行い、目開き425μm以上は取り除いた。粉砕後のD50粒径は100μm、粒子径分散度Vは2.3であり、円形度は0.45、線形度は2.5であった。層(A)の溶融混練物の組成を、フッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=34.0:32.5:8.1:25.4(質量比)とし、層(B)の溶融混練物の組成をフッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=40.0:32.4:4.6:23.0(質量比)とし、また空中走行時間は0.20秒とした。それ以外は実施例1と同様の条件で多孔性中空糸膜を得た。
熱可塑性樹脂として、フッ化ビニリデンホモポリマー(アルケマ社製Kynar720)を使用した。ペレット状のKynar720の粉砕は凍結粉砕方式にてリンレックスミル(ホソカワミクロン株式会社製)を用いて粉砕を行った。振動篩機を用いて分級を行い、目開き425μm以上は取り除いた。粉砕後のD50粒径は100μm、粒子径分散度Vは2.3であり、円形度は0.45、線形度は2.5であった。層(A)の溶融混練物の組成を、フッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=34.0:32.5:8.1:25.4(質量比)とし、層(B)の溶融混練物の組成をフッ化ビニリデンホモポリマー:フタル酸ジ(2-エチルヘキシル):フタル酸ジブチル:微粉シリカ=40.0:32.4:4.6:23.0(質量比)とし、また空中走行時間は0.20秒とした。それ以外は実施例1と同様の条件で多孔性中空糸膜を得た。
(比較例1)
各層の合流時間を0秒とした以外は、実施例2と同様の条件で多孔性中空糸膜を得た。
各層の合流時間を0秒とした以外は、実施例2と同様の条件で多孔性中空糸膜を得た。
(実施例8)
層(A)と層(B)の溶融混練機の温度差は0℃として、実施例1と同様の条件で多孔性中空糸膜を得た。
層(A)と層(B)の溶融混練機の温度差は0℃として、実施例1と同様の条件で多孔性中空糸膜を得た。
<評価>
上述した実施例及び比較例において得られた多孔性中空糸膜の各サンプルについて、以下の通り、物性の測定及び評価を行った。
なお、以下の測定は特に記載がない限り全て25℃で行っている。
上述した実施例及び比較例において得られた多孔性中空糸膜の各サンプルについて、以下の通り、物性の測定及び評価を行った。
なお、以下の測定は特に記載がない限り全て25℃で行っている。
(1)外径及び内径、膜厚(mm)の測定
中空糸膜を膜長手方向に15cm間隔で垂直な向きにカミソリなどで薄く切り、顕微鏡を用いて断面の内径の長径と短径、外径の長径と短径を測定し、以下の式(2)、(3)により、それぞれ内径と外径を計算し、その計算した外径から内径を減算し、2で除した値を膜厚として計算した。20点測定し、その平均値を、その条件における内径、外径、膜厚とした。
中空糸膜を膜長手方向に15cm間隔で垂直な向きにカミソリなどで薄く切り、顕微鏡を用いて断面の内径の長径と短径、外径の長径と短径を測定し、以下の式(2)、(3)により、それぞれ内径と外径を計算し、その計算した外径から内径を減算し、2で除した値を膜厚として計算した。20点測定し、その平均値を、その条件における内径、外径、膜厚とした。
(2)純水透水量(L/m2/hr)
中空糸膜を50質量%のエタノール水溶液中に30分間浸漬させた後、水中に30分間浸漬し、中空糸膜を湿潤化した。約10cm長の湿潤中空糸膜の一端を封止し、他端の中空部内へ注射針を入れ、注射針から0.1MPaの圧力にて25℃の純水を中空部内へ注入し、外表面へと透過してくる純水の透過水量を測定し、以下の式により純水透過流束を決定した。ここに膜有効長とは、注射針が挿入されている部分を除いた、正味の膜長を指す。また、測定数は10点とし、その平均値を各条件における純水透水率とした。
中空糸膜を50質量%のエタノール水溶液中に30分間浸漬させた後、水中に30分間浸漬し、中空糸膜を湿潤化した。約10cm長の湿潤中空糸膜の一端を封止し、他端の中空部内へ注射針を入れ、注射針から0.1MPaの圧力にて25℃の純水を中空部内へ注入し、外表面へと透過してくる純水の透過水量を測定し、以下の式により純水透過流束を決定した。ここに膜有効長とは、注射針が挿入されている部分を除いた、正味の膜長を指す。また、測定数は10点とし、その平均値を各条件における純水透水率とした。
(3)粒子径分布
層(A)及び層(B)に用いた熱可塑性樹脂について、粒子径分布測定装置としてMS3000(Malvern Panalytical社製)を使用し、分散媒に水を使用し、分散媒屈折率は1.330、粒子屈折率には1.420で測定を実施した。D10、D50、D90は粒子体積基準にて算出されたものを採用した。
層(A)及び層(B)に用いた熱可塑性樹脂について、粒子径分布測定装置としてMS3000(Malvern Panalytical社製)を使用し、分散媒に水を使用し、分散媒屈折率は1.330、粒子屈折率には1.420で測定を実施した。D10、D50、D90は粒子体積基準にて算出されたものを採用した。
(4)粒子の円形度、線形度
層(A)及び層(B)に用いた熱可塑性樹脂について、HITACHI製電子顕微鏡SU8000シリーズを使用し、加速電圧3kVでポリマー粒子を観察した。観察時は20個以上のポリマー粒子が確認できる倍率になるように撮影を実施した。ポリマー粒子同士が重ならないように観察サンプル作成時は極力、薄く平らになるようにサンプルを台に並べた。撮影した画像を用いて、画像のコピーの上に透明シートを重ね、黒いペン等を用いて粒子部分を黒く塗り潰し、透明シートを白紙にコピーすることにより、粒子部分は黒、その部分は白と明確に区別した。Winroof2018 Ver4.23.1を用いて判別分析法により二値化を行った。こうして得た二値化画像の形状特徴値解析より、円形度と線形度を算出した。
層(A)及び層(B)に用いた熱可塑性樹脂について、HITACHI製電子顕微鏡SU8000シリーズを使用し、加速電圧3kVでポリマー粒子を観察した。観察時は20個以上のポリマー粒子が確認できる倍率になるように撮影を実施した。ポリマー粒子同士が重ならないように観察サンプル作成時は極力、薄く平らになるようにサンプルを台に並べた。撮影した画像を用いて、画像のコピーの上に透明シートを重ね、黒いペン等を用いて粒子部分を黒く塗り潰し、透明シートを白紙にコピーすることにより、粒子部分は黒、その部分は白と明確に区別した。Winroof2018 Ver4.23.1を用いて判別分析法により二値化を行った。こうして得た二値化画像の形状特徴値解析より、円形度と線形度を算出した。
(5)DSC
装置として、TAインスツルメント社製DiscoveryDSC2500を使用し、窒素雰囲気下50mL/min、サンプル量約5mgでアルミパンに詰め、温度範囲はー20℃~200℃、昇降温速度10℃/minで測定を実施した。融点は、1回目の昇降温後、2回目の昇温時の融解ピーク温度とした。
装置として、TAインスツルメント社製DiscoveryDSC2500を使用し、窒素雰囲気下50mL/min、サンプル量約5mgでアルミパンに詰め、温度範囲はー20℃~200℃、昇降温速度10℃/minで測定を実施した。融点は、1回目の昇降温後、2回目の昇温時の融解ピーク温度とした。
(6)内外表面孔径と開孔率
(4)粒子の円形度、線形度の測定で用いたものと同様の電子顕微鏡にて、被濾過液側表面を撮影した。20個以上の孔の形状が確認できる倍率で撮影し、本実施例及び比較例では10000倍で撮影を行った。
撮影した画像を用いて、例えば、国際公開第2001/53213号公報に記載されているように、画像のコピーの上に透明シートを重ね、黒いペン等を用いて孔部分を黒く塗り潰し、透明シートを白紙にコピーすることにより、孔部分は黒、非孔部分は白と明確に区別した。その後に市販の画像解析ソフトWinroof2018 Ver4.23.1を使い、判別分析法により二値化を行った。こうして得た二値化画像の占有面積を求めることにより、表面FA、表面FBの開孔率を求めた。
(4)粒子の円形度、線形度の測定で用いたものと同様の電子顕微鏡にて、被濾過液側表面を撮影した。20個以上の孔の形状が確認できる倍率で撮影し、本実施例及び比較例では10000倍で撮影を行った。
撮影した画像を用いて、例えば、国際公開第2001/53213号公報に記載されているように、画像のコピーの上に透明シートを重ね、黒いペン等を用いて孔部分を黒く塗り潰し、透明シートを白紙にコピーすることにより、孔部分は黒、非孔部分は白と明確に区別した。その後に市販の画像解析ソフトWinroof2018 Ver4.23.1を使い、判別分析法により二値化を行った。こうして得た二値化画像の占有面積を求めることにより、表面FA、表面FBの開孔率を求めた。
(7)多層構造の場合の層と層の境界の決定方法
HITACHI製電子顕微鏡SU8000シリーズを使用し、加速電圧3kVで膜の断面を観察する。本実施例及び比較例では1000倍にて、層と層の境界近傍を撮影した。撮影した画像により、層と層の間に境界線が判別できる場合は、その境界線を層と層の境界とする。本実施例及び比較例における多孔性中空糸膜においても、境界が判別できるため、その境界線を層と層の境界とした。
なお、上述した実施例及び比較例において得られた多孔性中空糸膜の各サンプルは、いずれも層と層の間の境界線を、上記の方法によって判別できたが、上記の方法にて境界を判別できない場合は、以下の方法でも境界を決定することができる。例えば、二層構造の多孔性中空糸膜の場合の、層(A)と層(B)の境界の決定方法について述べる。以下は層(A)を阻止層、層(B)を支持層とした場合の方法である。
上記の電子顕微鏡により、中空糸膜の断面を撮影し、20個以上の孔の形状が確認できる写真を用いる。断面を全て観察するために、画像は複数枚となる。例えば、5000倍で測定を行い、断面の電子顕微鏡サンプルは、エタノール中で凍結した膜サンプルを輪切りに割断して得ることができる。

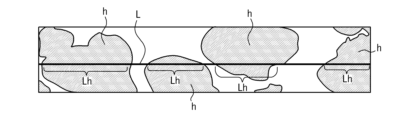

画像を、市販の画像解析ソフトWinroof2018 Ver4.23.1を用いて、図4Aに示すように、表面FAからの距離が等しい線L(すなわち同じ膜厚になる点を結んだ線)を、全膜厚を101等分する間隔で100本引き、図4Bに示すように、その線Lが画像中の空孔部hに相当する部分を横切る長さLhを測定する。その横切る長さLhの平均値を算術平均により算出して、各膜厚部における断面孔径を求める。走査型電子顕微鏡写真の倍率が十分に高い場合は、表面FAからの距離が等しい線を直線で近似しても良い。求めた断面孔径の最大値を用いて、各膜厚部における断面孔径を規格化し、表面FAから、その規格化した値が0.7に最も近くなる点に初めて到達した点を、層の境界層とすることができる。
HITACHI製電子顕微鏡SU8000シリーズを使用し、加速電圧3kVで膜の断面を観察する。本実施例及び比較例では1000倍にて、層と層の境界近傍を撮影した。撮影した画像により、層と層の間に境界線が判別できる場合は、その境界線を層と層の境界とする。本実施例及び比較例における多孔性中空糸膜においても、境界が判別できるため、その境界線を層と層の境界とした。
なお、上述した実施例及び比較例において得られた多孔性中空糸膜の各サンプルは、いずれも層と層の間の境界線を、上記の方法によって判別できたが、上記の方法にて境界を判別できない場合は、以下の方法でも境界を決定することができる。例えば、二層構造の多孔性中空糸膜の場合の、層(A)と層(B)の境界の決定方法について述べる。以下は層(A)を阻止層、層(B)を支持層とした場合の方法である。
上記の電子顕微鏡により、中空糸膜の断面を撮影し、20個以上の孔の形状が確認できる写真を用いる。断面を全て観察するために、画像は複数枚となる。例えば、5000倍で測定を行い、断面の電子顕微鏡サンプルは、エタノール中で凍結した膜サンプルを輪切りに割断して得ることができる。
画像を、市販の画像解析ソフトWinroof2018 Ver4.23.1を用いて、図4Aに示すように、表面FAからの距離が等しい線L(すなわち同じ膜厚になる点を結んだ線)を、全膜厚を101等分する間隔で100本引き、図4Bに示すように、その線Lが画像中の空孔部hに相当する部分を横切る長さLhを測定する。その横切る長さLhの平均値を算術平均により算出して、各膜厚部における断面孔径を求める。走査型電子顕微鏡写真の倍率が十分に高い場合は、表面FAからの距離が等しい線を直線で近似しても良い。求めた断面孔径の最大値を用いて、各膜厚部における断面孔径を規格化し、表面FAから、その規格化した値が0.7に最も近くなる点に初めて到達した点を、層の境界層とすることができる。
(8)破断強度(MPa)
引張り、破断時の荷重と変位を以下の条件で測定した。
サンプル:(2)の方法で作製した湿潤中空糸膜
測定機器:インストロン型引張試験機(島津製作所製AGS-X)チャック間距離:5cm
引張り速度:20cm/分
以下の式により破断強度を決定した。
膜断面積は以下の式により求められる。
引張り、破断時の荷重と変位を以下の条件で測定した。
サンプル:(2)の方法で作製した湿潤中空糸膜
測定機器:インストロン型引張試験機(島津製作所製AGS-X)チャック間距離:5cm
引張り速度:20cm/分
以下の式により破断強度を決定した。
(9)透水性能試験
得られた多層多孔性中空糸膜を用いて図5に示すような濾過モジュール11を作成した。濾過モジュール11は、有効膜長さ1m、中空糸本数300本からなり、両末端の中空糸間をエポキシ系封止材13で封止されている。モジュールの上部端部は中空糸膜12の中空部が開口しており、また下部端部は中空糸膜の中空部が封止されている。原水及びエアーの導入口14を経て、中空糸の外表面側より濁度2~4度の河川水を濾過し、上部端部の内表面側より濾過水を得た。設定Flux(設定Flux(m/日)は濾過流量(m3/日)を膜外表面積(m2)で割った値)を段階的に上げていき膜間差圧が急激に上昇し始める直前のFluxを限界Flux(m/日)とした。膜間差圧の急激な上昇は、50kPa/5日程度の上昇速度を目安に判断した。
得られた多層多孔性中空糸膜を用いて図5に示すような濾過モジュール11を作成した。濾過モジュール11は、有効膜長さ1m、中空糸本数300本からなり、両末端の中空糸間をエポキシ系封止材13で封止されている。モジュールの上部端部は中空糸膜12の中空部が開口しており、また下部端部は中空糸膜の中空部が封止されている。原水及びエアーの導入口14を経て、中空糸の外表面側より濁度2~4度の河川水を濾過し、上部端部の内表面側より濾過水を得た。設定Flux(設定Flux(m/日)は濾過流量(m3/日)を膜外表面積(m2)で割った値)を段階的に上げていき膜間差圧が急激に上昇し始める直前のFluxを限界Flux(m/日)とした。膜間差圧の急激な上昇は、50kPa/5日程度の上昇速度を目安に判断した。
本発明によれば、優れた濾過性能及び強度を有する、孔性多層中空糸膜の製造方法を提供できる。
また、本発明によれば、天然水、生活排水、これらの処理水である懸濁水を除濁する方法において好適に用いることができる、多孔性多層中空糸膜を提供できる。
また、本発明によれば、天然水、生活排水、これらの処理水である懸濁水を除濁する方法において好適に用いることができる、多孔性多層中空糸膜を提供できる。
Claims (6)
- 吐出口を有する中空糸成型用ノズルから、二種以上の異なる溶融混練物を押し出すことで、多層構造の膜を形成する工程を具えた、二層以上の多層多孔性中空糸膜の製造方法であって、
少なくとも一種の溶融混練物が、融点が170℃未満の熱可塑性樹脂を含有し、
前記吐出口内で前記多層多孔性中空糸膜の各層を構成する溶融混練物を合流させた後、合流した溶融混練物を吐出するまでの時間tがt>0秒であることを特徴とする、多孔性多層中空糸膜の製造方法。 - 前記合流した溶融混練物を吐出するまでの時間tがt≧0.020秒であることを特徴とする、請求項1に記載の多孔性多層中空糸膜の製造方法。
- 前記多層多孔性中空糸膜が、内外二層からなることを特徴とする、請求項1又は2に記載の多孔性多層中空糸膜の製造方法。
- 前記熱可塑性樹脂が、フッ化ビニリデン系樹脂であることを特徴とする、請求項1又は2に記載の多孔性多層中空糸膜の製造方法。
- 前記内外二層を構成する溶融混練物が、いずれもポリフッ化ビニリデンを含有し、
前記多孔性多層中空糸膜における被濾過液側の表面である表面FAを含む層を製造する際、下式(1)で表されるポリフッ化ビニリデンの溶解度パラメータと使用する溶媒の溶解度パラメータとの距離をPa、
前記多孔性多層中空糸膜における濾過液側の表面である表面FBを含む層を製造する際、下式(2)で表されるポリフッ化ビニリデンの溶解度パラメータと使用する溶媒の溶解度パラメータとの距離をPb、
としたとき、Pb-Pa>0.05であることを特徴とする、請求項3に記載の多孔性多層中空糸膜の製造方法。
Pa=(4(σdm-σdp)^2+(σpm-σpp)^2+(σhm-σhp)^2)^0.5 ・・・(1)
Pb=(4(σdm-σdp)^2+(σpm-σpp)^2+(σhm-σhp)^2)^0.5 ・・・(2)
[式(1)及び(2)中、σdm及びσdpは、使用する溶媒及びポリフッ化ビニリデンの分散力項をそれぞれ示し、σpm及びσppは、使用する溶媒及びポリフッ化ビニリデンの双極子結合力項をそれぞれ示し、σhm及びσhpは、使用する溶媒及びポリフッ化ビニリデンの水素結合項をそれぞれ示す。] - 請求項1又は2に記載の多孔性多層中空糸膜の製造方法で製造されたことを特徴とする、多孔性中空糸膜。
Applications Claiming Priority (2)
Application Number | Priority Date | Filing Date | Title |
---|---|---|---|
JP2022132092 | 2022-08-22 | ||
JP2022132092 | 2022-08-22 |
Publications (1)
Publication Number | Publication Date |
---|---|
JP2024029746A true JP2024029746A (ja) | 2024-03-06 |
Family
ID=89956707
Family Applications (1)
Application Number | Title | Priority Date | Filing Date |
---|---|---|---|
JP2023108867A Pending JP2024029746A (ja) | 2022-08-22 | 2023-06-30 | 多層多孔性中空糸膜の製造方法及び多孔性中空糸膜 |
Country Status (3)
Country | Link |
---|---|
JP (1) | JP2024029746A (ja) |
CN (1) | CN117599618A (ja) |
CA (1) | CA3209503A1 (ja) |
-
2023
- 2023-06-30 JP JP2023108867A patent/JP2024029746A/ja active Pending
- 2023-08-16 CA CA3209503A patent/CA3209503A1/en active Pending
- 2023-08-22 CN CN202311063668.6A patent/CN117599618A/zh active Pending
Also Published As
Publication number | Publication date |
---|---|
CA3209503A1 (en) | 2024-02-22 |
CN117599618A (zh) | 2024-02-27 |
Similar Documents
Publication | Publication Date | Title |
---|---|---|
JP5717987B2 (ja) | 多孔性多層中空糸膜 | |
JP4043364B2 (ja) | 中空糸膜の製造方法 | |
JP5893093B2 (ja) | 異形多孔性中空糸膜、異形多孔性中空糸膜の製造方法、異形多孔性中空糸膜を用いたモジュール、ろ過装置、及び水処理方法 | |
WO2018088232A1 (ja) | 多孔性中空糸膜及び多孔性中空糸膜の製造方法 | |
KR101372056B1 (ko) | 불화비닐리덴계 수지 다공막 및 그 제조 방법 | |
US11338253B2 (en) | Porous hollow fiber membrane, method for producing same, and water purification method | |
JP2007313491A (ja) | 低汚染性フッ化ビニリデン系樹脂多孔水処理膜およびその製造方法 | |
WO2005032700A1 (ja) | フッ化ビニリデン系樹脂多孔質中空糸およびその製造方法 | |
JP5546993B2 (ja) | 異形多孔性中空糸膜の製造方法、異形多孔性中空糸膜、異形多孔性中空糸膜を用いたモジュール、異形多孔性中空糸膜を用いたろ過装置及び異形多孔性中空糸膜を用いたろ過方法 | |
JP7078348B2 (ja) | 多孔性中空糸膜、多孔性中空糸膜の製造方法、及び浄水方法 | |
JP2024029746A (ja) | 多層多孔性中空糸膜の製造方法及び多孔性中空糸膜 | |
JP6839766B2 (ja) | 多孔質膜を用いたろ過方法 | |
JP6097818B2 (ja) | 多孔性中空糸膜及び多孔性中空糸膜の製造方法 | |
EP3677331A1 (en) | Porous hollow fiber membrane, production method for porous hollow fiber membrane, and filtration method | |
JP2024022485A (ja) | 多孔質膜の製造方法 | |
WO2011027878A1 (ja) | フッ化ビニリデン系樹脂多孔膜およびその製造方法 | |
JP2024107332A (ja) | 多孔質膜 | |
JP2024076877A (ja) | 多孔質膜及び多孔質膜の製造方法 | |
JP2024053941A (ja) | 多孔質膜の再生方法 |
