Abstract

【課題】コネクタへの容易なアクセスを可能にするパッチパネルを提供する。
【解決手段】パッチパネルは、少なくとも１つのパッチパネルサブアセンブリ２１０５ｂを備え、各パッチパネルサブアセンブリは、少なくとも１つの取付プレート２１１５ｂと複数のポートアセンブリ２１６０ｅ～２１６０ｇとを備えている。少なくとも１つの取付プレートは、各ポートアセンブリが個別に取付プレートの表面と平行な方向に沿って移動することができ、かつ取付プレートの表面と直交する軸を中心として回転することができるように、ポートアセンブリを取り付けるように構成されている。

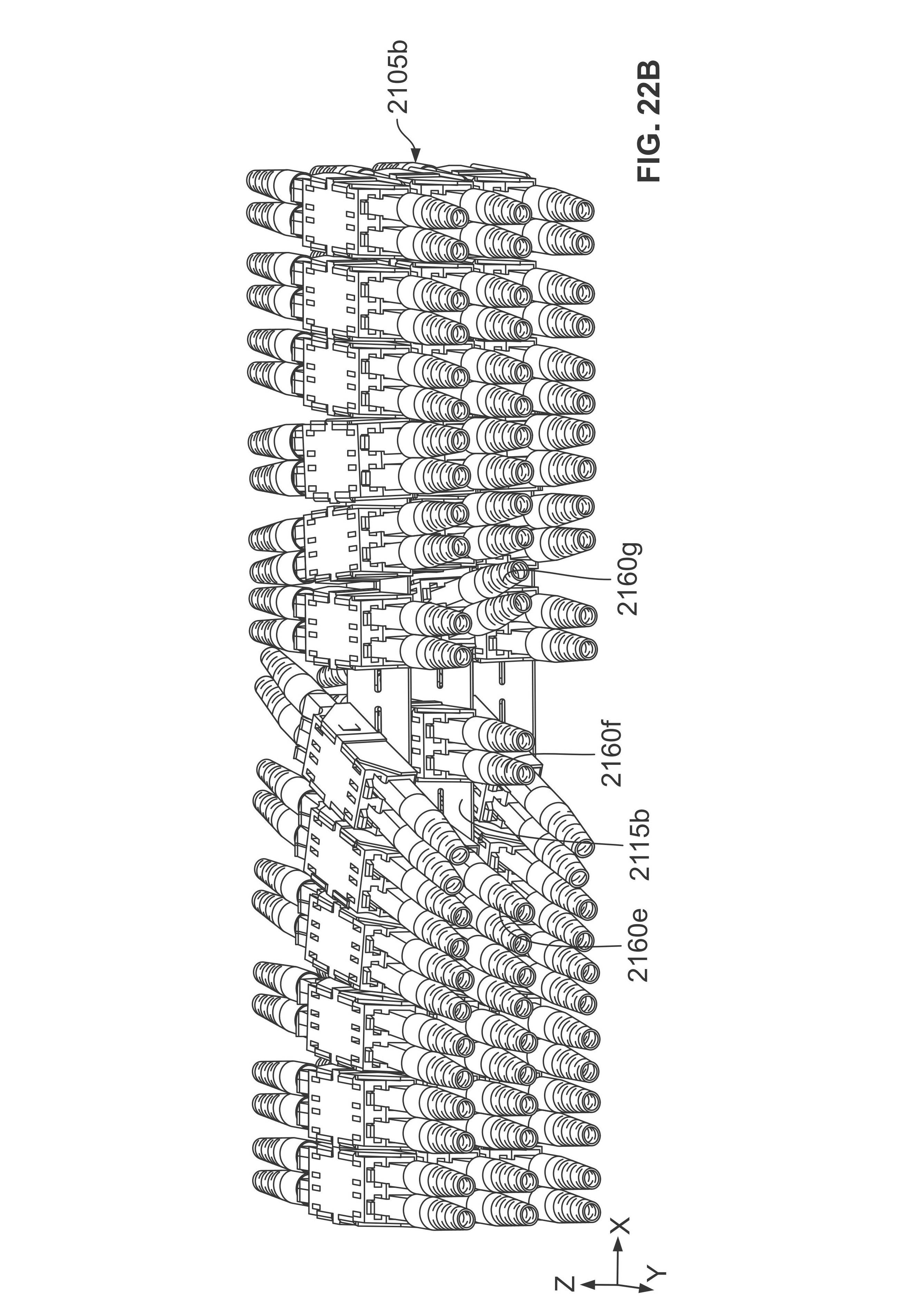

【選択図】図２２Ｂ

Description

パッチパネルは、回路を監視、相互接続、及び試験するためにネットワークシステムに広く用いられている。パッチパネルは、一般的に、光ファイバケーブルのような通信回線を受け入れるように適合された接続ポートの両側差込式アレイ（ｔｗｏ－ｓｉｄｅｄ ａｒｒａｙ）から構成されている。接続ポートは、それ自体を両側差込式として、任意の接続ポートの片側に挿入されたケーブルを、同一の接続ポートの反対側に挿入されたケーブルに通信可能に連結することができる。

空間を節約するために、パッチパネルの大きさはだんだん縮小されてきている。しかし、パッチパネルの大きさが縮小されると、パッチパネルの保守及びケーブル接続の管理もますます困難になる。ケーブルは、手動のラッチ機構によって着脱されるので、ユーザーは、ケーブルを対応する接続ポートに対してラッチ又はラッチ解除するために、ラッチ機構にアクセス可能でなければならない。

ケーブル接続部をよりアクセスし易くするために、パッチパネルは、摺動トレイを備えるように設計されることがある。接続ポートが摺動トレイ内に組み込まれるので、トレイを引き出すと、接続ポートもトレイと一緒に引き出される。摺動トレイは、接続ポートへの一層容易なアクセスを可能にする。何故なら、単一のポート列が一度にアレイから引き出されるので、そのすぐ上及びすぐ下の接続ポートの列は、引き出されたトレイの接続ポートの列へのアクセスにもはや干渉しないからである。

摺動トレイ設計のトレードオフの１つは、接続ポートに接続されたケーブルを、摺動トレイと共に内側及び外側に移動させるために過度に長くしなければならないことであり、これは摺動トレイの移動に伴うケーブルの引っ張りによってケーブルに生じる望ましくない曲げ応力を回避するためである。ケーブルのこの過度の長さは、特に接続ポートから延在する長いケーブルを配線するための空間が制限される高密度パッチパネル構成では、接続ポートへのアクセスをより困難にする可能性がある。加えて、ケーブルは、長くなるほど互いに絡まりやすくなる。

最終的に、ケーブルを手動によってラッチ及びラッチ解除するためのケーブル接続部へのアクセスは、パッチパネルの重要な機能であるが、可能な限り短くかつ弛みのないケーブルをもたらすこともパッチパネルの重要な機能である。しかし、これらの機能の間にはトレードオフが存在する。何故なら、接続ポートの列を引き出してよりアクセスし易くするためには、ケーブルを弛ませる必要があるからである。

従って、パッチパネルのコネクタから延在するケーブルの長さを最小限に抑えながら、パッチパネルのコネクタへのケーブル接続部へのアクセスを容易にするための改良されたパッチパネルが望まれている。

本開示は、接続されたケーブルの弛みを可能な限り少なくしながらケーブル接続ポートへの改良されたアクセスを可能にするパッチパネル及びパッチパネルラックに関する。

一態様によれば、パッチパネルは、フレームと、フレームに支持されて第１の方向に積み重ねられた複数のトレイとを備え、トレイの各々は、ケーブル接続端子のそれぞれの対を受け入れるように構成され、ケーブル接続端子の各対において、対のケーブル接続端子は、該対の端子が互いに通信可能に連結されるとともに、第１の軸の方向において互いから離れて外方に延びるように構成され、複数のトレイの各トレイは、複数のトレイの他のトレイと平行又は実質的に平行に第１の軸から角度ずれした第２の軸の方向に摺動することによって、フレーム内において１つ又は複数のガイドに沿ってトレイ・イン位置と少なくとも１つのトレイ・アウト位置との間で摺動するように適合され、トレイは、トレイ・イン位置とトレイ・アウト位置との間で摺動した時に１００ｍｍ未満変位され、複数のトレイの１つ又は複数のトレイは、トレイの摺動に用いられるように構成された少なくとも１つのハンドルを備えている。

一態様によれば、パッチパネルは、フレームと、フレームによって支持されて第１の方向に積み重ねられた複数のトレイ対とを備え、複数のトレイ対の各々は、それぞれの対のケーブル接続端子を受け入れるように構成され、トレイ対に受け入れられた各対のケーブル接続端子において、第１のケーブル接続端子は、トレイ対の第１のトレイに受け入れられ、第２のケーブル接続端子は、トレイ対の第２のトレイに受け入れられ、第１のケーブル接続端子及び第２のケーブル接続端子は、中間ケーブルによって通信可能に互いに連結され、第１の軸の方向において互いから離れて外方に向かって延在するように構成され、トレイ対の第１のトレイは、トレイ対の第２のトレイが移動しない状態において、複数のトレイ対の他のトレイ対のトレイに対して平行又は実質的に平行に摺動することによって、第１のトレイ・イン位置と少なくとも１つの第１のトレイ・アウト位置との間で摺動するように適合されている。

一態様によれば、ラッチパネルは、少なくとも１つのパッチパネルサブアセンブリを備え、パッチパネルサブアセンブリは、少なくとも１つの取付プレートと複数のポートアセンブリとを備え、少なくとも１つの取付プレートは、各ポートアセンブリが個別に取付プレートの表面と平行な方向に沿って移動することができ、かつ取付プレートの表面と直交する軸を中心として回転することができるように、ポートアセンブリを取り付けるように構成されている。

一態様によれば、パッチパネルは、複数のポートアセンブリを備え、複数のポートアセンブリは個別に回転可能であって、複数のポートアセンブリのいずれか１つのポートアセンブリの前側ポートの中心及び１つのポートアセンブリの対応する後側ポートの中心を貫通する軸が、他の１つのポートアセンブリの前側ポートの中心及び他の１つのポートアセンブリの対応する後側ポートの中心を貫通する軸と非平行となるように位置決め可能である。

一態様によれば、パッチパネルは、空間内に配置された複数のポートアセンブリを備え、空間の１つの寸法は、ポートアセンブリの深さ寸法の２倍よりも小さく、ポートアセンブリは、空間内において個別に移動可能及び回転可能である。

一態様によれば、パッチパネルは、空間内に配置された複数のポートアセンブリを備え、空間の１つの寸法は、ポートアセンブリの深さ寸法の２倍よりも小さく、ポートアセンブリは、空間内において個別に移動可能及び回転可能であり、複数のポートアセンブリの１つのポートアセンブリのポートと複数のポートアセンブリの他の１つのポートアセンブリのポートとの間の距離は、１つのポートアセンブリ及び他の１つのポートアセンブリの一方又は両方を移動させることによって、変化させることが可能である。

一態様によれば、パッチパネルは、少なくとも１つの取付手段に関連付けられた複数のポートアセンブリを備え、複数のポートアセンブリの各々は、少なくとも１つの取付手段との接触を保ちながら回転可能及び移動可能（並進可能）（ｔｒａｎｓｌａｔａｂｌｅ）である。

一態様によれば、複数のポートアセンブリは、細長の空間内に固定され、空間の長軸が第１の方向を画定し、ポートアセンブリは、少なくとも１つの前側ポート及び１つの後側ポートを有し、前側ポートに第１のケーブル接続端子を受け入れると共に後側ポートに第２のケーブル接続端子を受け入れ、第１のケーブル接続端子と第２のケーブル接続端子との間にエネルギー伝搬接続をもたらすように構成され、前側ポート及び後側ポートの相対位置は、第２の方向を画定し、第１の方向と第２の方向との間の角度は、３０°から９０°の範囲内において調整可能であり、ポートアセンブリは、少なくとも第１の方向において移動可能である。

本開示の一態様によるトレイ・イン位置又は格納位置にあるパッチパネルの斜視図である。 図１のパッチパネルの上面図である。 図１のパッチパネルの正面図である。 本開示の一態様によるパッチパネルトレイを上から見下ろした斜視図である。 トレイ・アウト位置にある図１のパッチパネルの他の斜視図である。 トレイ・アウト位置にある図１のパッチパネルの上面図である。 トレイ・アウト位置にある図１のパッチパネルの正面図である。 本開示の一態様によるパッチパネルトレイを下から見上げた斜視図である。 本開示の一態様によるロック状態にあるパッチパネルトレイロックの斜視図である。 本開示の一態様によるロック解除状態にあるパッチパネルトレイロックの斜視図である。 本開示の一態様によるパッチパネルトレイアンカーの斜視図である。 本開示の他の態様による他のパッチパネルを上から見下ろした図である。 本開示の一態様によるパッチパネルトレイの斜視図である。 中間ケーブルによって接続されて対に配置されたトレイを有する一実施形態によるパッチパネル構成の斜視図である。 筐体内に配置されている図１３のパッチパネル構成の斜視図である。 図１５Ａ，１５Ｂは、並置構成にある２つのトレイ対パッチパネル配置であって、一方のトレイ対配置では、両方のトレイがトレイ・イン位置にあり、他方のトレイ対配置では、１つのトレイがトレイ・イン位置にあり、他の１つのトレイがトレイ・アウト位置にあるトレイ対パッチパネル配置を示す図である。 一実施形態によるトレイ対パッチパネルの斜視図である。 一実施形態によるトレイ対パッチパネルの斜視図である。 一実施形態によるトレイ対パッチパネルの斜視図である。 一実施形態によるトレイ対パッチパネルの斜視図である。 一実施形態によるトレイ対パッチパネルの斜視図である。 一実施形態によるトレイ対パッチパネルの斜視図である。 一実施形態によるトレイ対パッチパネル構成の上面図である。 全てのケーブルアクセスがパッチパネルの前側から行われる一実施形態によるトレイ対パッチパネル構成の上面図である。 １つのトレイがトレイ・アウト位置にある図１８のトレイ対パッチパネルの上面図である。 １つのトレイがトレイ・アウト位置にある図１７のトレイ対パッチパネルの上面図である。 ２つのトレイの各々がトレイ・アウト位置にある図１８のトレイ対パッチパネルの上面図である。 ２つのトレイの各々がトレイ・アウト位置にある図１７のトレイ対パッチパネルの上面図である。 一実施形態によるラックマウントパッチパネルユニットの斜視図である。 中立位置にあるポートアセンブリを示す図２１のユニットの一部の斜視図である。 図示されたポートアセンブリのうち選択されたものが中立位置から移動している図２２Ａの一部の斜視図である。 図２２Ａの中央列の平面図である。 図２３Ａのポートアセンブリの内の３つの平面図である。 図２２Ｂの中央列の平面図である。 図２４Ａ～２４Ｆは複数の実施形態によるパッチパネルサブアセンブリに用いられる取付プレートの斜視図である。 図２５Ａ～２５Ｅは取付プレートに固定されたポートアセンブリ及びポートホルダーの詳細な例を示す部分斜視図である。 図２６Ａ～２６Ｅはポートホルダーの複数の実施形態及びポートホルダーの対応するポートへの取付けを示す斜視図である。 図２６Ｆはポートホルダーの実施形態の斜視図である。 図２７Ａ～２７Ｃは実施形態によるラベルタブを備えるポートホルダーの斜視図である。 図２８Ａ，２８Ｂは実施形態による、ポートアセンブリ及び取付プレートの配置の斜視図である。 実施形態による、ポートアセンブリ及び取付プレートの配置の斜視図である。 図２９の配置の輪郭図である。 一実施形態によるポートアセンブリ及び取付プレートの配置の斜視図である。 図３１Ａの実施形態のポートホルダーの斜視図である。 一実施形態によるポートアセンブリ及び取付プレートの配置の斜視図である。 図３１Ｃの実施形態のポートホルダーの斜視図である。 一実施形態によるポートアセンブリ及び取付プレートの配置の斜視図である。 分離された１つのポートホルダの図を含む、図３２Ａの実施形態の一部の詳細図である。 一実施形態によるポートアセンブリ及び取付プレートの配置の斜視図である。 分離された１つのポートホルダーの図を含む、図３２Ｃの実施形態の一部の詳細図である。 図３２Ｄの一部の拡大図である。 図３２Ｅの取付プレートに係合された図３２Ｅのポートホルダーの輪郭図である。 図３２Ｃに示されるような配置を備えるパッチパネルアセンブリの斜視図である。 図３２Ｃに示されるような配置を備えるパッチパネルアセンブリの斜視図である。 図３２Ｃに示されるような配置を備えるパッチパネルアセンブリの斜視図である。 図３２Ｃに示されるような配置を備えるパッチパネルアセンブリの斜視図である。 図３２Ｃに示されるような配置を備えるパッチパネルアセンブリの斜視図である。 図３２Ｃに示されるような配置を備えるパッチパネルアセンブリの斜視図である。 一実施形態によるポートアセンブリ及び取付プレートの配置の斜視図である。 一実施形態によるポートアセンブリ及び取付プレートの配置の斜視図である。 図３５Ａに示されるような配置を備えるパッチパネルアセンブリの斜視図である。 図３５Ｂに示されるような配置を備えるパッチパネルアセンブリの斜視図である。 一実施形態によるラックマウントパッチパネルユニットの一部の斜視図である。 完全に閉じた状態にある一実施形態によるパッチパネル及び筐体の斜視図である。 完全に開いた状態にある一実施形態によるパッチパネル及び筐体の斜視図である。 完全に開いた状態にある一実施形態によるパッチパネル及び筐体の斜視図である。 ケーブル配線の例を示す完全に開いた状態にある図３７Ｃのパッチパネル及び筐体の斜視図である。 ケーブル配線の例を示す完全に開いた状態にある一実施形態によるパッチパネル及び筐体の斜視図である。 トレイが中立位置にある双方向摺動トレイを有するパッチパネル構成の平面図である。 トレイがトレイ・アウト位置にある図４０Ａのパッチパネル構成の平面図である。 一実施形態による２つの異なる位置にあるポートアセンブリ及び取付プレートの配置を示す図である。 一実施形態による２つの異なる位置にあるポートアセンブリの配置を示す図である。 一実施形態によるパッチパネルアセンブリの斜視図である。 一実施形態によるパッチパネルアセンブリの斜視図である。 取付プレート及びポートアセンブリの一部を示す一実施形態のパッチパネルサブアセンブリの一部の詳細図である。 図４３Ａの取付プレートに係合された図４３Ａのポートホルダーの輪郭図である。 一実施形態によるパッチパネルサブアセンブリの斜視図である。

図１，２，３は、種々の角度から見たパッチパネル１００を示している。図１は、パッチパネルの斜視図である。図２は、パッチパネルの上面図である。図３は、パッチパネルの正面図である。図１－３の各々には、相対的な視点の関係を明瞭にするために、座標空間キー［ｘ、ｙ、ｚ］が付されている。

パッチパネル１００は、フレーム１１０を備えている。フレーム１１０は、ｘ軸方向にフレーム深さ、ｙ軸方向にフレーム幅、及びｚ軸方向にフレーム高さを有するフレーム１１０を備え得るる。フレーム１１０は、金属又は厚肉プラスチックのような頑丈な支持材料によって作製され得る。

パッチパネル１００は、複数のトレイ１２０を更に備えている。これらのトレイ１２０は、フレーム１１０によって支持され、フレーム高さ方向において垂直に積み重ねられている。この例では、トレイ１２０は、互いの上に直接置かれることがなく又は互いに直接接触することがないので、任意の１つのトレイを他のトレイを移動させたり他のトレイに接触することなくパッチパネル１００のアレイから引き出すことができる。この例では、トレイが３段に積み重ねられているが、他の例では、トレイが３段よりも多いか又は少ない段数に積み重ねられていてもよい。加えて、この例では、２つのトレイ段が互いに隣接して配置されているが、他の例では、１つのみのトレイ段であってもよいし、３つ以上のトレイ段が互いに隣接していてもよい。

トレイ１２０の各々は、互いに実質的に同じであってもよい。明瞭にするために、以下の記載では、垂直方向のトレイ段の中央に位置する単一トレイ１２０の構造及び機能について説明するが、同じ構造及び機能が垂直方向のトレイ段の各トレイに適用されてもよいことを理解されたい。

トレイ１２０は、フレーム１１０の内側に配置されている。フレーム１１０は、フレーム深さ方向に沿って第１の側１１２及び反対の第２の側１１４の各々において開いており、これによって、フレーム１１０の両側からトレイにアクセスすることができる。

複数の接続ポート１３０が、トレイ１２０に接続されている。この例では、トレイは、フレーム幅方向に一列に並んだ１２個の接続ポート１３０の列を備えているが、他の例では、１２個よりも多いか又は少ない数の接続ポートが含まれていてもよい。接続ポートは、両側差込式であり、フレーム１１０の両側１１２，１１４からケーブル接続端子１４０を受け入れるように構成されている。

複数の接続ポート１３０及び複数のケーブル接続端子１４０は、それぞれ互いに実質的に同じであってもよい。明瞭にするために、以下の記載では、単一の接続ポート１３０及び単一のケーブル接続端子１４０の構造及び機能について説明するが、同じ構造及び機能がトレイに含まれる接続ポート及び接続端子の各々に適用されてもよいことを理解されたい。

ケーブル接続端子１４０は、剛性ハウジング１４２を備えている。剛性ハウジング１４２は、ケーブル１５０に取り付けられ、ケーブル１５０を部分的に収容するように構成されている。剛性ハウジング１４２は、接続ポート１３０の開口内に嵌合するように適合されている。この例では、接続ポート１３０の両側内へケーブル接続端子を嵌合することによって、それぞれのケーブル接続端子内に収容されたケーブルを互いに通信可能に連結することができる。

ケーブル接続端子１４０は、ラッチ解除機構１４４又はより一般的にラッチも備えている。ラッチ解除機構１４４は、剛性ハウジング１４２の外面に設けられている。ラッチ解除機構１４４は、接続ポート１３０の内面の凹縁に係合するように適合された押圧可能なフィンガーであるとよい。ラッチ解除機構１４４が係合されると、ラッチ解除機構１４４は、ケーブル接続端子１４０が接続ポート１３０から外れるのを防ぐことができる。ラッチ解除機構１４４は、手動によって、例えば、ユーザーがラッチ解除機構１４４を押し込むか、引っ張るか、又は捩じることによって解除することができる。同様の効果を達成するために、ネジ、ボルト、バネ、又は他の周知のケーブル係止装置及び機構が用いられてもよい。更に、他の例では、ラッチは、接続ポート自体に設けられ、接続ポートのラッチを解除することによって、接続ポート内に挿入されたケーブル接続端子を離脱させるようになっていてもよい。

ケーブル接続端子１４０は、剛性ハウジング１４２とケーブル１５０の露出した非収容部分との間に配置された柔軟ブーツ１４６を更に備えている。ブーツは、ケーブル接続端子１４０の耐久性を向上させるとともに、ケーブル１５０がパッチパネル１００から離脱されないことを確実にするために、柔軟であるとよい。ブーツは、応力を緩和し、ケーブル１５０が鋭く屈曲するのを防ぐことになる。このような鋭利な屈曲は、内部のファイバを破壊し、その結果として、伝送損失をもたらす可能性がある。

接続ポート１３０の両側のケーブル接続端子１４０は、接続ポート１３０内に挿入されると、接続ポート１３０から第１の軸に沿って離れる方に延びる。図１－３の例では、第１の軸は、フレームの深さ方向ｘと同じである。しかし、他の例では、第１の軸は、フレーム深さ方向から角度ずれしていてもよく、この場合、ケーブル接続端子は、フレーム深さ方向に対してある角度で接続ポートに入ることになる。

トレイ１２０に戻ると、このトレイは、フレーム１１０の片側又は両側においてガイド１１６によって支持されるようになっている。ガイド１１６は、第１の軸から角度ずれした第２の軸に沿って延在している。第２の軸ｘ’は、図２に示されており、フレーム深さ方向ｘから角度ずれしている。しかし、第１の軸自体がフレーム深さ方向ｘから角度ずれしている例では、第２の軸は、フレームの深さ方向と同じ方向であってもよい。

トレイ１２０は、ガイド１１６に沿って摺動するように適合されているとよく、これによって、トレイは、軸ｘ’のいずれの方向にも移動することが可能になる。これは、図２の上面図に顕著に示されている。ここでは、トレイ１２０は、トレイの側縁がｘ’軸方向に延在してフレーム深さ方向ｘから角度ずれした方向ｘ’に沿って摺動可能となるように平行四辺形に形作られている。フレーム１１０の側縁（及び必然的にフレームのガイド１１６）が、ケーブル接続端子１４０が延在する方向とは対照的にトレイ１２０の側縁と同じ方向に延在していることが、図２から更に分かる。以下に更に詳細に説明するように、フレーム１１０、ガイド１１６、及びトレイ１２０の角度付けは、パッチパネルフレームの内部からケーブル接続端子１４０がパッチパネル１００の完全に外にある位置までトレイを引っ張ることなく、ケーブル接続端子１４０のラッチ解除機構１４４にアクセスすることを可能にするために、重要である。

図示されるこの例のケーブル接続端子１４０は、（ＭＴＰケーブルとも呼ばれる）マルチファイバ・プッシュオン（ＭＰＯ）ケーブル端子であり、端子に接続されたケーブル１５０は、マルチファイバケーブルである。ＭＰＯケーブル端子の例では、接続ポートは、ポートの内面に取り付けられたフックを備え、ケーブル接続端子は、フックによって固定されるように構成された対応するラッチを備えている。ラッチをフックに固定すると、その結果として、ケーブル接続端子は、パッチパネル接続ポートに動作可能に接続されることになる。接続ポートは、ラッチがフックから引き出された時にラッチを解除するように更に構成されている。他の例では、他の形式のケーブル及び端子が用いられてもよい。例えば、周知のいかなるファイバケーブル（例えば、単芯ファイバケーブル）及びケーブルをポートに脱着させるためのラッチ又は他の機構を有する周知のいかなるコネクタ（例えば、ＳＣコネクタ）であっても、本開示によって設計されたパッチパネルに対応可能である。

図４は、例示的なトレイ１２０の斜視図であり、該トレイの構造をより詳細に示している。トレイ１２０は、表面を画定する表面部４１０を備えている。表面は、フレーム幅方向及びフレーム深さ方向における平面とすることができる。垂直部材４２０が、フレーム高さ方向において表面から垂直に延在し、トレイ１２０の第１の側１１２を第２の側１１４から分離している。垂直部材４２０は、表面部４１０の幅全体又はほぼ幅全体にわたって配置され、表面部４１０の幅を横切って単一列に並ぶ開口４３０を備えている。各開口４３０は、それぞれの両側差込式接続ポート１３０によって占有され、これによって、接続ポート１３０の第１の側がトレイ１２０の第１の側１１２に配置され、接続ポート１３０の第２の側がトレイ１２０の第２の側に配置されることになる。図４の例では、垂直部材４２０が上方に延在し、接続ポート１３０が表面部４１０の上に配置されているが、他の例では、垂直部材が下方に延在し、接続ポートが表面部の下に配置されるようになっていてもよい。

図１－３の各々において、パッチパネル１００のトレイ１２０の全てがトレイ・イン位置にある。ケーブル接続端子１４０の各列は、フレーム高さ方向において垂直に互いに真っすぐに並んでいる。トレイ・イン位置は、概して、トレイの格納に適しており、ケーブル接続端子１４０の各々にアクセスすることができず、このような位置では、これらの端子は、パッチパネル１００から容易に離脱可能とはなっていない。

図５，６，７は、種々の角度から見たトレイ・アウト位置にあるトレイ１２０を有するパッチパネル１００を示している。図５は、パッチパネルの斜視図である。図６は、パッチパネルの上面図である。図７は、パッチパネルの正面図である。図５－７の各々には、相対的な視点間の関係を明瞭にするために、座標空間キー［ｘ，ｙ，ｚ］が付されている。

以下に説明するように、トレイ・アウト位置は、引き出されたトレイ１２０のすぐ上及びすぐ下のトレイがトレイ・イン位置にまだ位置しているか又は引き出されたトレイと垂直方向において真っすぐに並んでいないという条件下において、概して、引き出されたトレイのケーブル接続端子１４０へのアクセスに適したトレイの位置である。トレイ１２０の引出しは、トレイ１２０を第１の側１１２から引っ張り出すか又は押し出すことによって、又はトレイ１２０を第２の側から引っ張り出すか又は押し出すことによって、行われるとよい。トレイ１２０は、トレイ・イン位置とトレイ・アウト位置との間を移動するためにガイド１１６に沿って滑動、転動、又は他の形態で摺動するように適合されているとよい。

トレイ１２０は、トレイ１２０の両側縁が延びる第２の軸（例えば、図６のｘ’）と平行な軸に沿ってトレイ１２０の表面と平行にトレイ・イン位置からトレイ・アウト位置に摺動する。ここで、第２の軸は、第１の軸（例えば、図６のｘ）から角度ずれしている。その結果、引き出されたトレイのケーブル接続端子は、トレイ・イン位置におけるそれらの位置に対して横方向に変位している。換言すれば、任意のケーブル接続端子は、トレイ・イン位置にある時、第１の軸の方向において第１の線に沿って延在していると見なされ、トレイ・アウト位置にある時、第１の軸の方向において平行に位置ずれした第２の線に沿って延在していると見なされる。トレイがトレイ・アウト位置にある時、第１の線と第２の線との間の距離は、ｄ／２である。この値は、互いに隣接するケーブル接続端子間の距離ｄの半分である。

特に、図５－７の例では、トレイ１２０は、フレーム深さ方向に対して斜めに摺動するように適合されている。その結果、トレイがトレイ・イン位置からトレイ・アウト位置に移動すると、ケーブル接続端子は、フレーム幅方向及びフレーム深さ方向の各々において変位する。加えて、トレイがトレイ・アウト位置に達すると、引き出されたトレイ１２０のケーブル接続端子１４０は、引き出されたトレイ１２０のすぐ上及びすぐ下のトレイのケーブル接続端子に対してフレーム幅方向において横方向にずらされる。トレイをトレイ・イン位置からトレイ・アウト位置に移行させるために、トレイは、トレイがそのケーブル接続端子へのアクセス可能な位置に配置されるのに必要な最小距離だけ、トレイ・イン位置から第２の軸と平行な軸に沿った方向に摺動されることになる。従って、トレイ・アウト位置において、トレイのケーブル接続端子にアクセスすることができ、これによって、ケーブル接続端子へのアクセスのために、トレイをパッチパネルの外までガイドに沿って更なる距離にわたって摺動させる必要がない。トレイ・アウト位置において、横方向の位置ずれは、互いに隣接するケーブル接続端子間の横方向の距離（ｄ）の半分（ｄ／２）である。

従って、図６，７の各々に示されるように、トレイ１２０がトレイ・アウト位置に達すると、引き出されたトレイ１２０のケーブル接続端子１４０は、横方向において、すぐ上及びすぐ下のトレイのケーブル接続端子間の間隙の上及び下に配置されることになる。これによって、引き出されたトレイ１２０のケーブル接続端子１４０へのアクセスが可能になる。

トレイ・アウト位置にある引き出されたトレイ１２０のケーブル接続端子１４０がすぐ上及びすぐ下の間隙を通してアクセスすることができるので、トレイ１２０をそれほど遠くまで引き出す必要がない。特に、トレイ・イン位置とトレイ・アウト位置との間のトレイの変位は、第１の軸の方向におけるケーブル接続端子の長さより短くてもよい。例えば、各ケーブル接続端子の長さが１００ｍｍである場合、トレイ・イン位置とトレイ・アウト位置との間の変位は、１００ｍｍ未満の長さであってもよく、いくつかの例では、５０ｍｍ以下であってもよい。

一例では、図１－７の例に示されるフレーム１１０は、約４００ｍｍから約５００ｍｍの幅を有し、各トレイ１２０は、約２００ｍｍから２５０ｍｍの幅を有している。１２個のケーブル接続端子１４０は、（ケーブル接続端子自体の幅を含めて）約１５ｍｍから約２５ｍｍの間隔で互いに離間している。この間隔は、異なる数のケーブル接続端子を有するトレイであっても同一又は同様とすることができる。フレームの高さは、約４０ｍｍから約４５ｍｍの間である。これは、各トレイが１５ｍｍ未満の間隙によって互いに分離されていることを意味している。これが、ユーザーがトレイ１２０をトレイ・アウト位置に移動させることなくケーブル接続端子１４０のラッチにアクセスすることを困難にしている。

一般的に、トレイ１２０は、２つのトレイ・アウト位置、すなわち、トレイ１２０の第１の側１１２におけるケーブル接続端子がアクセス可能となる第１のトレイ・アウト位置、及びトレイ１２０の第２の側１１４におけるケーブル接続端子がアクセス可能となる第２のトレイ・アウト位置を有している。トレイは、トレイが摺動する方向（例えば、前方向又は後方向）に応じて、トレイ・イン位置から２つのトレイ・アウト位置のいずれかに摺動することになる。いずれにしても、トレイの位置は、トレイのそれぞれの側におけるケーブル接続端子をよりアクセスし易くするために、第１の軸から角度ずれした第２の軸の方向に移動されるとよい（例えば図５－７の場合、フレーム深さ方向及びフレーム幅方向の両方に移動する）。

パッチパネルは、その機能及び作動並びにケーブル接続端子のアクセス性を向上するための追加的な特徴を備え得る。図８は、図４のトレイ１２０の底面８１０の斜視図である。図８から分かるように、トレイ１２０の表面部４１０は、フレーム幅方向に延在する１対の長孔状開口８１２，８１４を備えている。第１の開口８１２は、トレイ１２０の第１の側１１２のケーブル接続端子の剛性ハウジングの真下に位置している。第２の開口８１４は、トレイ１２０の第２の側１１４のケーブル接続端子の剛性ハウジングの真下に位置している。

図８の例では、第２の開口８１４は、垂直部材４２０がフレーム高さ方向において第２の開口８１４の内縁８２４と垂直方向に真っすぐに並ぶのに十分な大きさに形成されている。しかし、他の例では、第２の開口は、該開口がケーブル接続端子の剛性ハウジングにおけるラッチ又は他の脱着機構へのアクセスを可能にするのに十分な大きさを保っている限り、より小さくてもよい。

加えて、図８の例では、開口８１２，８１４は、ケーブル接続端子の剛性ハウジングの下に位置している。しかし、脱着機構が接続ポートのような他の箇所に配置される例では、トレイ表面のこれらの開口は、それぞれの脱着機構に対して適切に並ぶように、異なる位置に配置されてもよい。図８の例では、ケーブル接続端子１４０を接続ポート１３０から容易にラッチ解除することを可能にするために、開口８１２は、意図的にラッチ解除機構１４４と並んでいる。

図１，３，５，７は、トレイが誤ってフレームから滑り落ちるのを防ぐように構成された機械的ストッパー１６０も示している。機械的ストッパーの拡大図が、図９Ａ，９Ｂの各々に示されている。

機械的ストッパー１６０は、フレーム１１０の外面に取り付けられ、フレームからフレームの深さ方向に延在している。機械的ストッパー１６０は、フレーム幅方向においてストッパーの本体に形成された１つ又は複数のノッチ９２０を備えている。これらのノッチ９２０の位置において、フレーム幅方向における機械的ストッパー１６０の幅は、ノッチの上及び下のストッパ１６０の部分よりも短くなっている。これに関して、機械的ストッパー１６０は、フレーム幅方向においてトレイ１２０の少なくとも一部と重なる全幅を有している。しかし、ノッチの位置における機械的ストッパー１６０の幅は、フレーム幅方向においてトレイ１２０と重ならない。

図９Ａにおいて、機械的ストッパー１６０は、ロック位置にある。ノッチ９２０は、垂直方向においてフレーム１１０のガイド１１６と位置ずれしており、これによって、各トレイ１２０がトレイ・イン位置とトレイ・アウト位置との間で摺動するのを阻止することになる。図９Ｂにおいて、機械的ストッパー１６０は、ロック解除位置にある。ノッチは、フレーム高さ方向においてフレーム１１０のガイド１１６と垂直方向の位置が整合し、トレイ１２０の各々は、トレイ・イン位置とトレイ・アウト位置との間で自由に摺動することが可能になる。

図９Ａ，９Ｂの例では、機械的ストッパー１６０をロック位置とロック解除位置との間で移動させることは、機械的ストッパー１６０をフレーム高さ方向において垂直に変位させることを含んでいる。機械的ストッパー１６０は、付勢バネ９３０のような付勢要素によってロック位置に付勢されている。付勢バネ９３０は、フレーム高さ方向において機械的ストッパー１６０に垂直に力を加えるものである。付勢バネ９３０は、押圧可能となるように構成され、これによって、反対の力（図９の例では、上向き力）が付勢バネ９３０を圧縮し、ノッチ９２０がフレーム１１０内の１つ又は複数のトレイ１２０と真っすぐに並ぶまで、機械的ストッパー１６０を付勢バネ力の軸に沿って変位させることになる。

加えて、トレイ１２０は、トレイ・アウト位置に引き出された時にフレーム高さ方向において機械的ストッパー１６０と重なるが、トレイ・イン位置においてフレーム高さ方向において機械的ストッパー１６０と重ならないように構成することができる。トレイ・アウト位置にあるトレイ１２０は、この重なりによって、機械的ストッパー１６０が付勢されたロック位置に戻るのを妨げることができる。従って、機械的ストッパー１６０は、トレイ１２０がトレイ・イン位置に戻されてフレーム深さ方向において機械的ストッパーともはや重ならなくなった後でのみ、ロック位置に戻り、これによって、付勢バネ９３０が解放され機械的ストッパー１６０をロック位置に付勢することになる。

図４，８は、トレイをフレームに係留するように構成されたアンカー部材も示している。アンカー部材の拡大図は、図１０に示されている。アンカー１０１０は、トレイ表面部４１０からフレーム幅方向に延在するトレイ表面部４１０の縁に取り付けられている。アンカー１０１０は、トレイ表面部４１０の厚さよりも大きいフレーム高さ方向の高さを有している。加えて、フレーム１１０内のガイド１１６は、スロットであってもよい。各スロットの幅は、トレイ表面部４１０の厚さと等しいか又はそれよりも大きいがアンカー１０１０の高さよりは小さい。これに関して、トレイ１２０は、ｘ’軸に沿って、従って、スロット１１６に沿って前後に摺動することができるが、アンカーによって、トレイ１２０が回転すること又はフレーム幅方向においてフレーム１１０の外まで横方向に摺動することが阻止されることになる。

両側差込式接続ポートと前後に引出し可能なトレイとを有するパッチパネルの場合、機械的ストッパー及びアンカーは、パッチパネルの両側に設けられているとよい。例えば、フレームの第１の側における第１の機械的ストッパーは、トレイが第１の側の方向に引き出されるのを阻止し、フレームの第２の側の第２の機械的ストッパーは、トレイが第２の側の方向に引き出されるのを阻止するとよい。同様に、各トレイ表面は、２つのアンカーを備えているとよく、この場合、一方のアンカーは、トレイの一方の側が引き出される時に側方摺動を防ぐために第１の側に設けられ、他のアンカーは、トレイの他の側が引き出される時に側方摺動を防ぐためにトレイの他の側に設けられているとよい。

図１１は、本開示によるパッチパネル１１００の代替的な実施形態を示している。前述の実施形態と同様、図１１のパッチパネル１１００は、フレーム、トレイ、接続ポート（前述の図示された例におけるのと同様、図１１の例では７２ポート）、及びケーブルを接続ポートに接続するためのケーブル接続端子を備えている。図１１のパッチパネル１１００は、各トレイが回転されると共に引き出されるように構成されている点において異なっている。

フレーム１１１０は、フレーム高さ方向において垂直に延在するポスト１１１８を備えている。場合によっては、ポスト１１１８は、フレーム１１１０の側壁に近接して配置されているとよい。トレイ１１２０の各々は、トレイ１１２０の表面部にエッチングによって形成された細長のスロット１１２２も備えている。細長のスロット１１２２は、ポスト１１１８がスロット１１２２内に挿入されるように適合されている。これによって、トレイ１１２０は、スロット１１２２内の枢動点（例えば、ポスト１１１８）を中心として回転し、スロットの延びる方向に摺動することが可能になる。これに関して、スロット１１２２の幅は、トレイ１１２０がポスト１１１８に手際よく取り付けられてポスト１１１８に対して摺動することを可能にするために、ポスト１１１８の幅と略等しいか又はポスト１１１８の幅よりもいくらか広いとよい。場合によっては、スロット１１２２は、Ｌ字状であってもよい。

ポスト１１１８は、トレイの重量を支持するプラットフォーム又はスペーサーのような支持特徴部を更に備え、フレーム１１１０によって受け入れられるトレイ１１２０を垂直方向において互いに離間させ、互いに隣接するトレイ同士の干渉を回避することができる。

フレーム１１１０は、ポスト１１１８に近接して配置されるシャフト（図示せず）又は他のケーブル配線部を更に備えていてもよい。パッチパネル１１００からの１つ又は複数のケーブル１１１９は、シャフトを通して配線される。これによって、所定のケーブル１１１９に対して、トレイ１１２０がポスト１１１８を中心として回転する時、ケーブル接続端子からシャフトまでの距離が著しく変化しない。加えて、トレイ１１２０が短い距離（例えば、１００ｍｍ未満、具体的には、約５０ｍｍ）しか内外に摺動しないので、トレイ１１２０の変位がケーブル接続端子からシャフトまでの距離に著しく影響を与えることもない。

操作に際して、図１１のフレーム１１１０内のトレイをトレイ・イン位置からトレイ・アウト位置に移動させることによって、ポスト１１１８を中心とするトレイの回転と、スロット１１２２の延びる方向におけるトレイ表面によって画定された平面に沿ったトレイの移動との両方が生じる。トレイを回転させる目的は、回転されたトレイのケーブル接続端子を、そのすぐ上及びすぐ下のトレイのケーブル接続端子と垂直方向において真っすぐに並ばないように、移動させることにある。トレイを移動させる目的は、ポスト１１１８に最も近いケーブル接続端子に対して追加的なクリアランス及びアクセス性をもたらすことにある（何故なら、これらの端子の回転は、ポスト１１１８からより遠い端子の回転よりもわずかな位置変更しかもたらさないからである）。

回転可能な複数のトレイは、対応する接続ポートの両側のケーブル接続端子へのアクセスを可能にするために、互いに反対の方向に回転するように構成されている。積み重ねられたトレイの各々は、枢動点（例えば、ポスト）を中心として回転すると共に細長のスロットの長軸に沿って移動するように構成されている。例えば、図１１に示されるように、第１のトレイ１１４１は、１つの方向に回転した状態で示され、第２のトレイ１１４２は、反対の第２の方向に回転した状態で示されている。また、第１のトレイ１１４１は、細長のスロットに沿っても移動しているが、第２のトレイ１１４２は、細長のスロットに沿って移動していないことに留意されたい。

図１１から分かるように、トレイ１１２０の細長のスロット１１２０は、フレーム１１１０の幅を超えて突出するトレイ表面部の延長部に形成されている。これによって、トレイ１１２０がポスト１１１８を中心として回転することを可能にすると共に、ポスト１１１８が、トレイ表面部のごくわずかな部分をフレーム幅方向においてポスト１１１８の反対側に残しながら、フレーム幅方向においてフレーム１１１０の縁の近くに形成されることが可能になる。

図１２を参照すると、一実施形態によるパッチパネルトレイ１２００の斜視図が示されている。パッチパネルトレイ１２００は、トレイ１２００が１つ又は複数のハンドル１２０５を備えることを除けば、各トレイ１２０と同様である。図には、２つのハンドル１２０５が示されている。一方のハンドル１２０５は、トレイの第１の側１１２に配置され、他方のハンドル１２０５は、トレイの第２の側１１４に配置されている。しかし、トレイ１２００は、例えば、トレイの第１の側１１２に単一ハンドルを有するように構成されてもよいし、又は３つ以上のハンドルを有するように構成されてもよいことに留意されたい。いずれにしても、ハンドルは、ユーザーにトレイ１２００を掴むための場所をもたらすことによって、トレイ１２００をトレイ・イン位置及びトレイ・アウト位置に配置することを容易にする。トレイ１２００と同じようにそれぞれ構成された多数のトレイが、例えば、代替的な実施形態を達成するために、図１－１０の実施形態における多数のトレイ１２０に代わって用いられてもよい。トレイ１２０におけるのと同様、トレイ１２００においても、垂直部材４２０がフレーム高さ方向において表面部から垂直に延び、トレイ１２００の第１の側１１２を第２の側１１４から分離している。垂直部材４２０は、表面部４１０の全幅又はほぼ全幅にわたって延在し、表面部４１０の幅を横切って単一列に並んだ開口４３０を備えている。各開口４３０は、それぞれ両側差込式接続ポート１３０によって占有されることになる。具体的には、接続ポート１３０の第１の側がトレイ１２０の第１の側１１２に配置され、接続ポート１３０の第２の側がトレイ１２０の第２の側に配置される。一構成では、垂直部材４２０は、上方に延び、接続ポート１３０が表面部４１０の上方に配置されるが、他の例では、垂直部材が下方に延び、接続ポートが表面部の下に配置されてもよい。

図１３を参照すると、一実施形態によるパッチパネル構成の斜視図が示されている。この構成では、トレイ１３０５ａ，１３０５ｂ，１３１０ａ，１３１０ｂ，１３１５ａ，１３１５ｂが対で配置されている。例えば、トレイ１３０５ａ，１３５０ｂが対を形成している。各トレイ対は、関連する多数の中間ケーブル又は「ジャンパー（ｊｕｍｐｅｒ）」ケーブルを有している。しかし、図１３は、図示を明瞭にするために、トレイ対１３０５ａ，１３０５ｂに関連する中間ケーブル１３２０のみを示している。更に、各対を形成する２つのトレイは、同一平面上又は実質的に同一平面上にあり、このようなトレイを接続するケーブルは、支持体によってトレイの平面内又は実質的に平面内に保持されている。例えば、トレイ１３０５ａ，１３０５ｂは、ＸＹ平面と平行な同一平面内にあり、ケーブル１３２０は、支持体１３３０によってトレイ１３０５ａ，１３０５ｂの平面内に保持されている。支持体１３３０は、例えば、トレイ１３０５ａ，１３０５ｂ及びケーブル１３２０を取り囲む筐体上に取りつけられている。

トレイ１３０５ａ－１３１５ｂの各々は、複数のポートを備えている。例えば、トレイ１３０５ａは、ポート１３４０ａを備え、トレイ１３０５ｂは、ポート１３４０ｂを備えている。ポート１３４０ａ，１３４０ｂの各々は、外部ケーブル１３２０に連結するための１つ又は複数の接続端子を受け入れるようになっている。更に、ケーブル１３２０は、それら自体、それぞれの接続端子によってポートに連結される。従って、一実施形態では、ケーブル１３２０の各々は、ケーブル、例えば、ケーブル１３２２の第１の端１３２０ａに接続端子を有し、ケーブル、例えば、ケーブル１３２２の第２の端１３２０ｂに接続端子を有し、第１の端１３２０ａにおける接続端子は、ポート１３４０ａの１つに接続され、第２の端１３２０ｂにおける接続端子は、ポート１３４０ｂの対応する１つに連結されている。次いで、外部ケーブルの対、例えば、ケーブル１３５０，１３５５が、それぞれ複数のケーブル１３２０のうちの１つを介して、例えば、複数のポート１３４０ａのうちの１つ及び対応する１つのポート１３４０ｂを介して、互いに連結されることになる。

図１３の配置では、ケーブル１３５０に取り付けられた接続端子は、トレイ１３０５ａをＹ方向に沿ってトレイ・アウト位置に移動させることによって、ケーブル１３５５を妨げることなく容易にアクセス可能になる。すなわち、中間ケーブル１３２０は、トレイ１３０５ａの移動を吸収するのに十分な長さを有しており、このような移動の結果として著しく大きな力をケーブル１３５５又はトレイ１３０５ｂに与えることがない。同様に、ケーブル１３５５に取り付けられた接続端子は、トレイ１３０５ｂをＹ方向と反対の方向に沿ってトレイ・アウト位置に移動させることによって、ケーブル１３５０又はトレイ１３０５ａを妨げることなく容易にアクセス可能になる。

図１４は、筐体１４００内に配置された状態にある図１３のパッチパネル構成の斜視図である。筐体は、トレイ１３０５ａ－１３１５ｂの全てを収容し、トレイ・イン位置とトレイ・アウト位置との間の移動中にトレイを案内するための１つ又は複数のガイド、例えば、ガイド１４０５ａ，１４０５ｂ，１４１０ａ，１４１０ｂを備えることができる。例えば、トレイ１３０５ａは、ガイド１４０５ａ，１４１０ａによってトレイ・イン位置とトレイ・アウト位置との間で案内される。加えて、これらのガイドは、それぞれのストッパ、例えば、ストッパ１４２０ａ，１４２０ｂ，１４２５ａ，１４２５ｂに関連付けられている。ストッパは、設計によって決められたトレイ・イン位置を越えるトレイの移動を制限するために設けられている。例えば、ストッパ１４２０ａ，１４２５ａは、トレイ１３０５ａが設計によって決められたトレイ・イン位置を越えて移動するのを防ぐようになっている。

図１５Ａ，１５Ｂは、並置構成にある２つのトレイ対パッチパネル配置１５００Ａ，１５００Ｂを示している。トレイ対パッチパネル配置１５００Ａは、トレイ・イン位置にあるトレイ１５０５ａ，１５０５ｂを有し、トレイ対パッチパネル配置１５００Ｂは、トレイ・イン位置にあるトレイ１５１０ａ及びトレイ・アウト位置にあるトレイ１５１０ｂを有している。２つのトレイ対パッチパネル配置１５００Ａ，１５００Ｂは、フレーム（図示せず）内に含まれている。フレームは、パネル筐体（図示せず）と一体であってもよいし、パネル筐体に取り付けられていてもよいし、又はパネル筐体から独立していてもよい。配置１５００Ａ，１５００Ｂの各々は、他の対の配置と共に、フレームによって支持され、第１の方向、例えば、Ｚ方向に積み重ねられている。更に、配置１５００Ａ，１５００Ｂの各々は、ケーブル接続端子のそれぞれの対を受け入れるように構成され、これによって、この配置によって受け入れられるケーブル接続端子の各対において、第１のケーブル接続端子トレイ対の第１のトレイによって受け入れられ、第２のケーブル接続端子がトレイ対の第２のトレイによって受け入れられ、第１のケーブル接続端子及び第２のケーブル接続端子は、これらのケーブル端子が第１の軸の方向において互いから外方に延びるように、中間ケーブルによって互いに通信可能に連結されるように構成されている。例えば、配置１５００Ａは、第１のケーブル接続端子１５１２ａをトレイ１５０５ａのポートに受け入れ、第２のケーブル接続端子１５１２ｂをトレイ１５０５ｂのポートに受け入れるように構成され、ケーブル接続端子１５１２ａ，１５１２ｂは、ケーブル接続端子１５１２ａ，１５１２ｂがＹ軸に沿って互いから外方に延びるように、中間ケーブル１５２０によって互いに通信可能に連結されるように構成されている。

図１５Ａ，１５Ｂの実施形態では、第１のケーブル接続端子、例えば、第１のケーブル接続端子１５１２ａは、トレイ１５０５ａのそれぞれのポート、例えば、ポート１５２５ａに連結され、第２のケーブル接続端子、例えば、第２のケーブル接続端子１５１２ｂは、トレイ１５０５ｂのそれぞれのポート、例えば、ポート１５２５ｂに連結されている。また、各中間ケーブルの第１の端、例えば、ケーブル１５２０の端１５２０ａは、第１の中間ケーブル接続端子、例えば、第１の中間ケーブル接続端子１５３０ａに連結され、この中間ケーブル接続端子１５３０ａは、トレイ１５０５ａのそれぞれのポート、例えば、ポート１５２５ａに連結される。各中間ケーブルの第２の端、例えば、ケーブル１５２０の端１５２０ｂは、第２の中間ケーブル接続端子、例えば、第２の中間ケーブル接続端子１５３０ｂに連結され、この中間ケーブル接続端子１５３０ｂは、トレイ１５０５ｂのそれぞれのポート、例えば、ポート１５２５ｂに連結される。このようにして、第１のケーブル接続端子の１つに接続されたケーブルは、中間ケーブルを介して第２のケーブル接続端子の１つに接続されたケーブルに連結される。例えば、第１のケーブル接続端子１５１２ａに連結されたケーブルは、第１のケーブル接続端子１５１２ａ、ポート１５２５ａ、第１の中間ケーブル接続端子１５３０ａ、中間ケーブル１５２０、第２の中間ケーブル接続端子１５３０ｂ、ポート１５２５ｂ、及び第２のケーブル接続端子１５１２ｂによって、第２のケーブル接続端子１５１２ｂに接続されたケーブルに連結される。

図１５Ａ、１５Ｂの実施形態の中間ケーブル１５２０の一部は、ケーブルジャケット１５４０内に配置されている。ジャケット１５４０は、トレイ１５０５ａとトレイ１５０５ｂとの間の空間における中間ケーブル１５２０の調整された位置決めを容易にするものである。更に、ジャケットは、ジャケットを拘束して中間ケーブルを少なくとも一つの方向に拘束する支持体１５５０によって保持されている。

ここで図１５Ｂを参照すると、トレイ対パッチパネル配置１５００Ｂが示されている。この配置では、トレイ１５１０ａがトレイ・イン位置にあり、トレイ１５１０ｂがトレイ・アウト位置にある。配置１５００Ｂは、Ｘ軸に関連する配向を除けば、配置１５００Ａと同じである。Ｘ軸に沿って、配置１５００Ｂは、配置１５００Ａと鏡面対称である。図１５Ｂから分かるように、トレイ１５１０ｂのトレイ・アウト位置への移動は、中間ケーブル１５６０の弛みにより、トレイ１５１０ａに著しく大きな力を加えることがない。すなわち、トレイ１５１０ｂがＹ方向に移動すると、中間ケーブル１５６０及び関連するジャケット１５６５がこのような移動を吸収する。更に、支持体１５７０が、Ｚ方向に沿ってケーブル１５６０及びジャケット１５６５を支持している。支持体１５７０は、ケーブル１５６０及びジャケット１５６５を保持してＸＹ平面内において自由に移動するが、Ｚ軸に沿って移動せず、これによって、ケーブル１５６０及びジャケット１５６５は、ＸＹ平面内において自由に移動するが、Ｚ軸に沿った移動を制限されることになる。

配置１５００Ｂは、他のトレイ対配置と共に第１の方向、例えば、Ｚ方向に積み重ねられていてもよい。このような構成では、トレイ１５１０ｂは、トレイ１５１０ａが静止している間に、他のトレイ対構成のトレイと平行に又は実質的に平行に摺動することによって、第１のトレイ・イン位置と少なくとも１つの第１のトレイ・アウト位置との間で摺動するように適合されているとよい。

ここで図１６Ａ－１６Ｆを参照すると、一実施形態によるトレイ対パッチパネル１６００の斜視図が示されている。図１６Ａは、パッチパネル１６００の筐体１６０５を示している。筐体は、上面１６１０、ケーブルハンガー１６１５、及びドア１６２０を備えている。ケーブルハンガー１６１５は、パッチパネルに対して出入りするケーブルを固定するために設けられている。ドア１６２０は、筐体１６０５内において摺動可能なトレイを固定するために設けられ、トレイが筐体１６０５から外方に摺動することを可能にするために開くようになっている。

図１６Ｂは、上面１６１０を含む部分が取り外された図１６Ａのパッチパネルを示している。パッチパネルは、第１のトレイ対パッチパネル配置１６２５Ａ及び第２のトレイ対パッチパネル配置１６２５Ｂを備えている。１つの可能な実施形態では、配置１６２５Ａ，１６２５Ｂは、それぞれ、（図１５Ａ，１５Ｂに示されるような）配置１５００Ａ，１５００Ｂの形態を取ることができる。いずれにしても、配置１６２５Ａは、第１のトレイ１６３０ａ、第２のトレイ１６３０ｂ、及びケーブルジャケット１６３５を通る中間ケーブル（図示せず）を備えている。同様に、配置１６２５Ｂは、第１のトレイ１６４０ａ、第２のトレイ１６４０ｂ、及びケーブルジャケット１６４５を通る中間ケーブル（図示せず）を備えている。加えて、トレイ１６３０ａ，１６３０ｂ，１６４０ａ，１６４０ｂの各々は、トレイの操作を容易にするためのハンドル、例えば、ハンドル１６５０を備えている。図１６Ｂから分かるように、パッチパネルは、側壁１６６０，１６６５及び中間壁１６７０を備えている。壁１６６０，１６６５，１６７０は、対応するガイド、例えば、側壁１６６０上の複数のガイド１６７５を有している。ガイド１６７５は、トレイ・イン位置とトレイ・アウト位置との間のパッチパネルのトレイ、例えば、トレイ１６３０ａ，１６３０ｂの移動を案内するものである。図１６Ｂでは、２つのトレイ対パッチパネル配置のみが示されているが、図のパッチパネルは、３層に重ねられて各層において２つのトレイ対配置が並置される６つのトレイ対パッチパネル配置を備えるように構成されている。これらの層は、各層がガイド１６７５の１つに対応するように、配置１６２５Ａ，１６２５Ｂから筐体の頂部に向かって上向きに重ねられている。

図１６Ｃは、図１６Ｂのレイアウトの代替例を示している。図１６Ｃから分かるように、中間壁１６７０は、ガイド１６８０ａ，１６８０ｂ，１６８０ｃを備えている。ガイド１６８０ａ，１６８０ｂ，１６８０ｃの各々は、２つのトレイ対配置の１つの層に対応している。具体的には、例えば、ガイド１６８０ａは、配置１６２５Ａのトレイ１６３０ａ，１６３０ｂのためのガイドに対応する。図１６Ｃから更に分かるように、ケーブルジャケットの各々、例えば、ケーブルジャケット１６３５は、それぞれの対の支持体、例えば、支持体１６８５ａ，１６８５ｂによって支持されている。支持体は、ケーブルジャケット及びジャケット内の中間ケーブルが筐体１６０５の上下方向と直交する方向において移動することを許容しながら、ケーブルジャケット及びケーブルが筐体１６０５の上下方向に沿って移動することを拘束する。図１６Ｃは、側壁１６６５上の中心ストッパー１６９０も示している。中心ストッパー１６９０は、ガイド１６７７によって案内されるトレイ、例えば、トレイ１６４０ａが筐体１６０５に向かって移動する時に該トレイ１６４０ａの移動を制限するために設けられている。図１６Ｄは、側壁１６６０上の中心ストッパ１６９５の詳細図を示している。

図１６Ｅは、図１６Ｂ，１６Ｃのレイアウトの代替例を示している。図１６Ｅにおいて、トレイ１６４０ｂが図の左下部分に見えている。トレイ１６４０ｂは、図１６Ｆにおいて単独で示されている。図１６Ｆから分かるように、トレイ１６４０ｂは、複数のポート１６４０ｂ’’を露出させるために開くようになっている蓋１６４０ｂ’を備えている。一実施形態では、ポート１６４０ｂ’’の各々は、（図１５Ａに示される）ポート１５２５ａと同じであってもよい。

図１７は、他の実施形態によるトレイ対パッチパネル構成１７００の上面図である。図１７の構成は、中間ケーブル管理を除けば、図１６Ａ－１６Ｆに関連して説明した実施形態と同様である。図１７の実施形態は、トレイ対の一方の移動がトレイ対の他方のケーブル接続部に干渉するおそれを更に低減する。例えば、この実施形態は、トレイ１６４０ｂの図示されたトレイ・イン位置からトレイ・アウト位置（図示せず）への移動がトレイ１６４０ａのケーブル接続部に干渉するおそれを更に低減させるケーブル管理を特徴とする。更に具体的には、トレイ１６４０ｂの接続端子をトレイ１６４０ａの接続端子に連結する中間ケーブルは、ケーブルジャケット１７０５を通って配線されている。ケーブルジャケット１７０５は、スリーブ１７１５ａ，１７１５ｂによってパッチパネル構成の壁１７１０に固定されている。従って、トレイ１６４０ａ，１６４０ｂのいずれか又は両方が移動する時、トレイ１６４０ａ，１６４０ｂから最も遠いジャケット及びケーブル部分は移動せず、これによって、トレイ１６４０ａ，１６４０ｂの移動を互いに遮断することができる。加えて、図１７の実施形態は、ケーブルジャケット１７０５を支持する枢動支持体１７２０ａ，１７２０ｂを備えているので、ジャケットは、パッチパネル構成１７００の床１７３５と平行又は実質的に平行の方向に移動することができるが、床１７３５と直交又は実質的に直交する方向に移動することができない。

図１８は、一実施形態によるトレイ対パッチパネル構成１８００の上面図である。ここでは、全てのケーブルアクセスがパッチパネルの前側から行われるようになっている。図１８の構成は、ケーブル接続端子１８１０ａを有する第１のトレイ１８０５ａと、ケーブル接続端子１８１０ｂを有する第２のトレイ１８０５ｂとを備えている。トレイ１８０５ａ，１８０５ｂは、両方の端子１８１０ａ，１８１０ｂが構成１８００の同じ側、例えば、構成１８００の前側１８２０に面するように配置されている。端子１８１０ａのそれぞれに接続されたケーブルは、トレイ１８０５ａのポート１８２５ａ、中間ケーブル接続端子１８３０ａ、中間ケーブル１８３５、中間ケーブル接続端子１８３０ｂ、及びトレイ１８０５ｂのポート１８２５ｂを介して端子１８１０ｂのそれぞれに接続されたケーブルに通信可能に連結されている。図１８の実施形態によれば、トレイ１８０５ａ，１８０５ｂの各々は、他のトレイを妨げることなく、図示されたトレイ・イン位置からトレイ・アウト位置に移動することが可能になる。図示される実施形態では、トレイ１８０５ａ又は１８０５ｂのいずれかをトレイ・アウト位置に移動させることは、トレイ１８０５ａ又は１８０５ｂをＹ方向に沿って移動させることを含んでいる。

トレイ１８０５ａ又は１８０５ｂの移動が他のトレイ上のケーブル接続部に干渉するおそれを低減するために、中間ケーブル１８３５は、ケーブルジャケット１８４０ａ，１８４０ｂを通って配線されている。ケーブルジャケット１８４０ａ，１８４０ｂは、それぞれのスリーブ１８５０ａ，１８５０ｂによってパッチパネル構成１８００の壁１８４５に固定されている。従って、トレイ１８０５ａ，１８０５ｂのいずれか又は両方がジャケット１８４０ａ，１８４０ｂを移動させる時、トレイから最も遠いケーブル部分が移動せず、これによって、トレイ１８０５ａ，１８０５ｂの移動を互いに遮断することができる。加えて、図１８の実施形態は、ケーブルジャケット１８４０ａ，１８４０ｂをそれぞれ支持する枢動支持体１８５５ａ，１８５５ｂを備えているので、ジャケットは、パッチパネル構成１８００の床１８６０と平行又は実質的に平行の方向に移動することができるが、床１８６０と直交又は実質的に直交する方向に移動することができできない。

図１９Ａは、トレイ１８０５ｂがトレイ・アウト位置にある図１８Ａのトレイ対パッチパネルの上面図である。図から分かるように、枢動支持体１８５５ｂは、ケーブルジャケット１８４０ｂを床１８６０に平行又は実質的に平行な方向に支持しながら、トレイ１８０５ｂのトレイ・アウト位置及びケーブルジャケット１８４０ｂの付随的な位置に対応するように枢動されている。図から更に分かるように、トレイ１８０５ｂがトレイ・アウト位置にある時、ケーブルジャケット１８４０ｂは、スリーブ１８５０ｂによって壁１８４５に固定された状態にある。

図１９Ｂは、トレイ１６４０ｃがトレイ・アウト位置にある図１７のトレイ対パッチパネルの上面図である。図から分かるように、枢動支持体１７２０ｃが、ケーブルジャケット１７０７をパッチパネル構成１７００の床１７３５と平行又は実質的に平行な方向に支持しながら、トレイ１６４０ｃのトレイ・アウト位置及びケーブルジャケット１７０７の付随的な位置に対応するように枢動されている。図から更に分かるように、トレイ１６４０ｃがトレイ・アウト位置にある時、ケーブルジャケット１７０７は、スリーブ１７１５ｃによって壁１７１０に固定された状態にある。

図２０Ａは、トレイ１８０５ａ，１８０５ｂの両方がトレイ・アウト位置にある図１８のトレイ対パッチパネルの上面図である。図から分かるように、枢動支持体１８５５ａ，１８５５ｂが、それぞれ、ケーブルジャケット１８４０ａ，１８４０ｂを床１８６０と平行又は実質的に平行な方向に支持しながら、トレイ１８０５ａ，１８０５ｂのトレイ・アウト位置にそれぞれ対応するように枢動されている。

図２０Ｂは、トレイ１６４０ｃ，１６４０ｄの両方がトレイ・アウト位置にある図１７のトレイ対パッチパネルの上面図である。図から分かるように、枢動支持体１７２０ｃ，１７２０ｄが、それぞれ、ケーブルジャケット１７０７，１７０８を床１７３５と平行又は実質的に平行な方向に支持しながら、トレイ１６４０ｃ，１６４０ｄのトレイ・アウト位置にそれぞれ対応するように枢動されている。

図２１は、一実施形態によるラックマウントパッチパネルユニット２１００の斜視図である。ユニット２１００は、第１の方向、すなわち、図のＺ方向に積み重ねられた３つのパッチパネルサブアセンブリ２１０５ａ，２１０５ｂ，及び２１０５ｃを備えている。各パッチパネルサブアセンブリは、本開示の取付手段の１形式である少なくとも１つの取付プレートと、複数のポートアセンブリとを備えている。例えば、サブアセンブリ２１０５ａは、複数のポートアセンブリ２１１０ａ，２１１０ｂ，・・・，２１１０ｎと、取付プレート（ｍｏｕｎｔｉｎｇ ｐｌａｔｅ）２１１５ａを備えている。取付プレート２１１５ａは、各ポートアセンブリが個別に取付プレートの表面と平行な方向、すなわち、図のＸ方向と平行な方向に沿って移動（並進）（ｔｒａｎｓｌａｔｅ）することができ、かつ取付プレートの表面と直交する軸、すなわち、図のＺ方向の軸を中心として回転することができるように、ポートアセンブリ２１１０ａ－２１１０ｎを取り付けるように構成されている。ポートアセンブリ、例えば、ポートアセンブリ２１１０ａ－２１１０ｎは、取付プレート、例えば、取付プレート２１１５ａとの接触を保ちながら、移動可能及び回転可能である。

ラックマウントパッチパネルユニット２１００は、フレーム２１２０及びケーブル支持体２１２５も備えている。フレーム２１２０は、取付プレート、例えば、取付プレート２１１５ａをユニット２１００内に固定するために及びユニット２１００を取付具２１３０ａ，２１３０ｂを介してラック（図示せず）に固定するために用いられる。ケーブル支持体２１２５は、ポートアセンブリ、例えば、ポートアセンブリ２１１０ａ－２１１０ｎに接続されたケーブルをＺ方向に支持するために用いられる。

図２１の構成において、ポートアセンブリ、例えば、ポートアセンブリ２１１０ａ－２１１０ｎは、図の例に示されるように、共通の深さ寸法２１３２を有している。深さ寸法２１３２は、ポートアセンブリが配置される空間２１０１の１つの寸法、図を参照すれば、空間のＹ寸法を画定している。従って、空間のＹ寸法は、全てのポートアセンブリを深さ方向がＹ方向に延在するように並べた時、深さ寸法２１３２と等しい。ポートアセンブリの方位と関係なく、空間２１０１の深さ（空間のＹ寸法）は、ポートアセンブリの深さ寸法２１３２の２倍よりも小さい。

以下、ラックユニット２１００の要素について更に詳細に説明する。いずれの場合も、ユニット２１００は、３つのサブアセンブリに制限されないこと、及びユニット２１００は、１つのサブアセンブリ、２つのサブアセンブリ、又は３つを超えるサブアセンブリを用いてもよいことに留意されたい。更に、ユニット２１００は、ケーブル支持体２１２５を備えていなくてもよいし、又は異なる構成のケーブル支持体を備えていてもよい。更に、ユニット２１００は、フレーム２１２０と異なる構成を有するフレームを備えていてもよい。

説明を明瞭にするために、ポートアセンブリ、例えば、ポートアセンブリ２１１０ａは、ケーブル接続端子、例えば、ケーブル接続端子２１３５ａ，２１４０ａ，２１４５ａ，２１５０ａが該アセンブリ内に挿入された状態で示されていることに更に留意されたい。ケーブル接続端子は、それぞれのケーブル（図示せず）に関連付けられ、各ポートアセンブリは、該アセンブリの一方の側のケーブル接続端子を該アセンブリの他方の側のケーブル接続端子に通信可能に連結し、これによって、２つのケーブル接続端子に対応するケーブルが互いに通信可能に連結されることになる。例えば、ポートアセンブリ２１１０ａは、ケーブル接続端子２１３５ａをケーブル接続端子２１４５ａに通信可能に連結している。更に、ポートアセンブリは、各側に２つのケーブル接続端子を収容するものとして示されているが、実施形態がこのようなアセンブリに限定されないことに留意されたい。例えば、ポートアセンブリは、各側に１つのケーブル接続端子、又は各側に３つ以上のケーブル接続端子を収容するようになっていてもよい。

ポートアセンブリは、細長の空間内に固定されてもよい。例えば、図２１のポートアセンブリは、Ｘ方向（長手方向）に延在する空間２１０１内に固定されている。長手方向は、第１の方向と呼ばれることがある。各ポートアセンブリは、ケーブル端子アセンブリを受け入れるための少なくとも１対の前側及び後側ポート又はインターフェイスを備えている。例えば、ポートアセンブリ２１１０ａは、ケーブル接続端子２１３５ａ，２１４０ａをそれぞれ受け入れるための前側ポート２１３７，２１３９を備え、ケーブル接続端子２１４５ａ，２１５０ａをそれぞれ受け入れるための後側ポート２１４２，２１４４を備えている。ポート２１３７，２１４２は、ケーブル接続端子２１３５ａ，２１４５ａ間のエネルギー伝搬接続を行い、ポート２１３９，２１４４は、ケーブル接続端子２１４０ａ，２１５０ａ間のエネルギー伝搬接続を行う。更に、前側ポート２１３７から後側ポート２１４２への相対位置及び前側ポート２１３９から後側ポート２１４４への相対位置は、第２の方向を画定する。第１の方向と第２の方向との間の角度は、ポートアセンブリ２１１０ａがどれほど回転されたかに応じて、３０°から９０°の間にあるとよい。更に、ポートアセンブリ２１１０ａは、少なくとも第１の方向に沿って移動することができる。特に、第１の方向と第２の方向との間の角度、具体的には、３０°から９０°の間の角度は、少なくとも第１の方向に沿ってポートアセンブリを移動させる特性として、図２１の全てのポートアセンブリに適用可能である。

加えて、図２１のパッチパネルサブアセンブリのいずれか１つ、例えば、サブアセンブリ２１０５ａに関して、複数のポートアセンブリ、例えば、ポートアセンブリ２１１０ａ－２１１０ｎが、取付手段、例えば、取付プレート２１１５ａの表面と平行な方向に沿って個別に移動可能であることに留意されたい。更に、ポートアセンブリが個別に移動可能であるため、１つのポートアセンブリのポートと他の１つのポートアセンブリのポートとの間の距離は、１つのポートアセンブリ及び他の１つのポートアセンブリの一方又は両方を移動させることによって変更可能である。更に、図２１のポートアセンブリが個別に回転可能であることに留意されたい。具体的には、ポートアセンブリのいずれか１つ、例えば、ポートアセンブリ２１５２に関して、該ポートアセンブリの前側ポートの中心及び該ポートアセンブリの対応する後側ポートの中心を貫通する軸、例えば、軸２１５４は、ポートアセンブリの他の１つ、例えば、ポートアセンブリ２１５６の前側ポートの中心及び該ポートアセンブリの対応する後側ポートの中心を貫通する軸、例えば、軸２１５８と平行にならないように位置決め可能である。

ここで図２２Ａを参照すると、図２１のラックマウントパッチパネルユニット２１００の一部の斜視図が示されている。図示されるポートアセンブリは、中立位置にある。例えば、サブアセンブリ２１０５ｂのポート２１６０ａ－２１６０ｌは、それらの長軸が互いに平行となるように取付プレート２１１５ｂに沿って互いに均一に離間している。図２２Ｂは、図２２Ａに示されるポートアセンブリの内の選択されたものをいかにそれらの中立位置から移動させ、ポートアセンブリ２１６０ｆへの容易なアクセスを可能にするかを示している。図２２Ｂから分かるように、ポートアセンブリ２１６０ｅは、－Ｘ方向に移動されると共に＋Ｚ方向から見た時に時計回りに回転され、ポートアセンブリ２１６０ｇは、＋Ｘ方向に移動されると共に＋Ｚ方向から見た時に反時計回りに回転されている。

図２３Ａは、図２２Ａのポートアセンブリ２１６０ａ－２１６０ｌの平面図である。この図は、ポートアセンブリ２１６０ａ－２１６０ｌがそれらの中立位置にある時、取付プレート２１１５ｂの長手方向に沿ったポートアセンブリ２１６０ａ－２１６０ｌの均一な間隔を示している。

図２３Ｂは、図２３Ａのポートアセンブリ２１６０ｅ，２１６０ｆ，２１６０ｇの平面図である。この図は、ポートアセンブリ２１６０ｇの幅寸法Ａを示している。但し、ポートアセンブリ２１６０ａ－２１６０ｌの各々は、同じ幅を有しているので、幅寸法Ａは、ポートアセンブリ２１６０ａ－２１６０ｌに共通である。更に、図２３Ｂは、ポートアセンブリ２１６０ｅ，２１６０ｆ間の間隔距離Ｂを示している。但し、ポートアセンブリ２１６０ａ－２１６０ｌがそれらの中立位置にある時、ポートアセンブリ２１６０ａ－２１６０ｌの任意の互いに隣接する２つのポートアセンブリ間の間隔距離は、Ｂである。いくつかの実施形態では、間隔距離Ｂは、幅寸法Ａの約２％から約２０％の範囲内にある。

図２３Ｃは、図２２Ｂの中央列の平面図である。この図は、ポートアセンブリ２１６０ｆへの容易なアクセスを可能にするために、ポートアセンブリ２１６０ａ－２１６０ｌがいかに配置されるかを示している。図から分かるように、ポートアセンブリ２１６０ａ－２１６０ｅ及び２１６０ｇ－２１６０ｌは、それらの中立位置から移動されており、ポートアセンブリ２１６０ａ－２１６０ｌは、もはや、間隔距離Ｂを隔てて互いに離間されていない。

ここで図２４Ａ－２４Ｆを参照すると、実施形態によるパッチパネルサブアセンブリに用いられる取付プレート（ｍｏｕｎｔｉｎｇ ｐｌａｔｅ）２４００－２４２５の斜視図が示されている。取付プレート２４００－２４２５の各々は、それぞれのポートアセンブリを取り付けるための多数の開口を備えている。例えば、取付プレート２４２０は、多数の開口２４２０ａ－２４２０ｌを備えている。取付プレート２４２０のような取付プレートは、図２１－２３Ｃの構成に用いられるが、この説明に照らせば、図２１－２３Ｃの構成に関していずれの取付プレート２４００，２４０５，２４１０，２４１５，又は２４２５がどのように用いられるかが明らかである。

一般的に、ポートアセンブリに関し、ポートアセンブリが単一部品の形態をとる一体化アセンブリの構成と、ポートアセンブリがポートホルダー内に固定されたポートの形態を取る２部品アセンブリの構成とが可能であることに留意されたい。２部品アセンブリの例が、図２５Ａに示されている。

図２５Ａ－２５Ｃは、取付プレート２５１０に固定されたポートアセンブリ２５００及びポートホルダー２５０５ａ，２５０５ｂの詳細な例を示す部分斜視図である。図示されるように、ポートアセンブリ２５００は、ポート２５０３及びポートホルダー２５０５ａを備える２部品アセンブリである。ポートアセンブリ２５００は、係合部材２５１５ａを介して取付プレート２５１０に固定されている。係合部材２５１５ａは、取付プレート２５１０の多数の開口の１つである開口２５２０ａに係合するものである。係合部材２５１５ａは、開口２５２０ａに沿って移動することができ、開口２５２０ａ内において回転することができ、これによって、ポートアセンブリ２５００の全体が開口２５２０ａに沿って移動し、かつ開口２５２０ａ内において回転することを可能にする。

図２５Ｄ，２５Ｅは、取付プレート２５３０に固定されるポートホルダー２５０５ａを示している。取付プレート２５３０は、取付プレート２５３０がポートホルダーの挿入を容易にするために取付プレート２５３０の縁と交差する複数の開口を備えるという点において、取付プレート２５１０と異なっている。例えば、取付プレート２５３０は、開口２５３０ａを取付プレート２５３０の縁２５４０に接続する狭小部分２５３５ａを有する開口２５３０ａを備えている。ポートホルダー２５０５ａは、ポートホルダー２５０５ａのネック２５４５ａを狭小部分２５３５ａを通して移動させることによって、取付プレート２５３０に容易に固定されることになる。

ここで図２６Ａ－２６Ｅを参照すると、実施形態によるポートホルダー２６００ａ－２６００ｅの斜視図が示されている。ポートホルダー２６００ａ－２６００ｅの各々において、ホルダーは、単独の状態でかつポートアセンブリを形成するためポートに係合した状態で示されている。更に、ポートホルダー２６００ａ－２６００ｅの各々において、２つの図、すなわち、上側から見た図と下側から見た図が示されている。例えば、ポートホルダー２６００ａは、単独の状態でかつポートアセンブリ２６１０ａを形成するためにポート２６０５ａと係合した状態で示されている。

図２６Ｆは、実施形態によるポートホルダー２６００ｆの斜視図である。ポートホルダー２６００ｆは、対応するポートへのポートホルダー２６００ｆのより強固な連結をもたらすために、該ポートを包囲するように構成されている。図示される実施形態では、ポートホルダー２６００ｆは、上部分２６０５ｆを備える点を除けば、図２６Ｄのポートホルダー２６００ｄと同様の形態にある。

いくつかの実施形態では、ポートアセンブリは、ラベルタブを備えている。図２７Ａ－２７Ｃは、実施形態によるラベルタブを備えるポートホルダー及びポートアセンブリの斜視図である。図２７Ａ－２７Ｃの実施形態では、ラベルタブは、単一部品ポートアセンブリの一部であってもよいし、又は２部品ポートアセンブリの一部であってもよい。説明を簡潔にするために、２部品構成のみについて説明する。図２７Ａは、ラベルタブ２７０５を有するポートホルダー２７００を示している。図２７Ｂは、ポートアセンブリ２７１５を形成するためにポート２７１０がポートホルダー２７００内に固定されているポートホルダー２７００を示している。タブ２７０５は、例えば、インクによってタブ２７０５に書き込むことによって、ポート２７１０の第１のインターフェイス２７２５ａに受け入れられたケーブル接続端子２７２０ａ，２７２０ｂを識別するために用いられ得る区域をもたらす。図２７Ｃは、２つのラベルタブ２７３５ａ，２７３５ｂを有するポートホルダー２７３０を示している。ポートアセンブリ２７４０を形成するために、ポート２７１０がポートホルダー２７３０内に固定されている。タブ２７３５ａは、例えば、インクによってタブ２７３５ａに書き込むことによってポート２７１０の第１のインターフェイス２７２５ａに受け入れられたケーブル接続端子２７２０ａ，２７２０ｂを識別するために用いられる区域をもたらし、タブ２７３５ｂは、例えば、インクによってタブ２７３５ｂに書き込むことによってポート２７１０の第２のインターフェイス２７２５ｂに受け入れられたケーブル接続端子２７２０ｃ，２７２０ｄを識別するために用いられる区域をもたらす。

ここで図２８Ａ，２８Ｂ，２９を参照すると、実施形態によるポートアセンブリ及び取付プレートの配置の斜視図が示されている。図２８Ａは、パッチパネルサブアセンブリの一部２８００を示している。サブアセンブリは、同一平面上に位置するように互いに隣接して配置された２つの取付プレート２８０５ａ，２８０５ｂを備えている。取付プレート２８０５ａは、複数の開口２８１０ａを備え、取付プレート２８０５ｂは、複数の開口２８１０ｂを備えている。取付プレート２８０５ａは、取付プレート２８０５ａのＸ方向に沿って第１の開口から始まる１つ置きの開口２８１０ａを介してポートアセンブリ２８１５ａを固定するために用いられ、取付プレート２８０５ｂは、取付プレート２８０５ｂのＸ方向に沿って第２の開口から始まる１つ置きの開口２８１０ｂを介してポートアセンブリ２８１５ｂを固定するために用いられる。これによって、ポートアセンブリ２８１５ａ，２８１５ｂは、Ｙ方向に関して千鳥状の形態で配列されることになる。また、ポートアセンブリ２８１５ａ，２８１５ｂの各々は、取り付けられると、移動可能及び回転可能である。

図２８Ｂは、パッチパネルサブアセンブリの一部２８３０を示している。サブアセンブリは、Ｚ方向において互いに上下に配置された２つの取付プレート２８３５ａ，２８３５ｂを備え、取付プレート２８３５ａ，２８３５ｂ間に複数のポートアセンブリ２８４０ａ，２８４０ｂが配置されている。取付プレート２８３５ａは、取付プレート２８３５ａのＸ方向に沿って第１の開口から始まる１つ置きの開口２８４５ａを介してポートアセンブリ２８４０ａを固定するための複数の開口２８４５ａを備え、取付プレート２８３５ｂは、取付プレート２８３５ｂのＸ方向に沿って第２の開口から始まる１つ置きの開口２８４５ｂを介してポートアセンブリ２８４０ｂを固定するための複数の開口２８４５ｂを備えている。開口２８４５ａ，２８４５ｂの配置は、Ｙ方向に関してサブアセンブリ２８４０ａ，２８４０ｂの千鳥状の形態をもたらす。また、ポートアセンブリ２８４０ａ，２８４０ｂの各々は、取り付けられると、移動可能及び回転可能である。

図２９は、パッチパネルサブアセンブリの一部２８５０を示している。図２９の構成は、図２８Ｂの構成の取付プレート２８３５ａ，２８４５ｂに代わって取付プレート２８５５ａ，２８５５ｂが用いられることを除けば、図２８Ｂの構成と同様である。

図３０は、図２９の配置の輪郭図である。図から分かるように、ポートアセンブリは、中立位置にある時、幅寸法Ａ及び間隔距離Ｂを有している。

ここで図３１Ａを参照すると、一実施形態によるポートアセンブリ３１０５及び取付プレート３１１０の配置３１００の斜視図が示されている。配置３１００は、パッチパネルサブアセンブリのポートとして用いられる。配置３１００のポートアセンブリ３１０５は、取付プレート３１１０の表面３１１５に沿って移動することができると共に取付プレート３１１０の表面３１１５と直交する方向において回転することができるように、取り付けられている。ポートアセンブリ３１０５は、２部品ポートアセンブリである。例えば、ポートアセンブリ３１０５は、ポートホルダー３１２０ａ及びポート３１２５ａを備えている。図３１Ａの実施形態は、２部品アセンブリに制限されないことに留意されたい。

図３１Ｂは、図３１Ａの実施形態のポートホルダー３１２０ａの斜視図である。図３１Ｂから分かるように、ポートホルダー３１２０ａは、ポートホルダー３１２０ａを取付プレート３１１０に移動可能かつ回転可能となるように固定するための開口３１３０ａを備えている。ポートホルダー３１２０ａが取り付けられた時に移動及び回転することを可能にするために、開口３１３０ａは、少なくとも１つの寸法、具体的には、図３１Ｂの実施形態におけるＹ寸法において取付プレートよりも大きくなっている。

図３１Ｃは、一実施形態によるポートアセンブリ３１４５及び取付プレート３１１０の配置３１４０の斜視図である。図３１Ｃの配置３１４０は、配置３１４０が異なる形式のポートホルダーを備えることを除けば、図３１Ａの配置３１００と同様である。例えば、配置３１４０は、ポートホルダー３１２０ａに代わってポートホルダー３１５０ａを備えている。

図３１Ｄは、図３１Ｃの実施形態のポートホルダー３１５０ａの斜視図を示している。ポートホルダー３１５０ａは、ポートホルダー３１５０ａを取付プレート３１１０に移動可能及び回転可能となるように固定するための開口３１５５ａを備えている。ポートホルダー３１５０ａが取り付けられた時に移動及び回転することを可能にするために、開口３１５５ａは、少なくとも１つの寸法、具体的には、図３１Ｄの実施形態におけるＹ寸法において取付プレートよりも大きくなっている。

図３２Ａは、一実施形態によるポートアセンブリ３２０５及び取付プレート３２１０の配置３２００の斜視図である。配置３２００は、パッチパネルサブアセンブリのポートとして用いられる。配置３２００のポートアセンブリ３２０５は、取付プレート３２１０の表面３２１５に沿って移動することができると共に取付プレート３２１０の表面３２１５と直交する方向において回転することができるように、取り付けられている。図示される構成では、ポートアセンブリ３２０５は、取付プレート３２１０の長軸と平行な方向に移動することができる。また、ポートアセンブリ３２０５は、２部品ポートアセンブリである。例えば、ポートアセンブリ３２０５ａは、ポートホルダー３２２０ａ及びポート３２２５ａを備えている。図３２Ａの実施形態は、２部品アセンブリに制限されないことに留意されたい。

図３２Ｂは、図３２Ａの実施形態の一部の詳細図であり、図３２Ａの実施形態のポートホルダー３２２０ａの単独図を含んでいる。図３２Ｂから分かるように、ポートホルダー３２２０ａは、円形係合部材３２３０ａを備えている。円形係合部材３２３０ａは、ポートホルダー３２２０ａを取付プレート３２１０内に移動可能及び回転可能となるように固定するための狭小部分３２３２ａを備えている。図３２Ｂから更に分かるように、取付プレート３２１０は、拘束部分３２３５を備えるように形成されている。拘束部分３２３５は、取付け時に、ポートアセンブリの移動及び回転を可能にしながら、係合部材、例えば、係合部材３２３０ａを介してポートアセンブリ３２０５に係合するようになっている。拘束部分３２３５は、係合部材、例えば、係合部材３２３０ａと係合し、ポートアセンブリの移動を一方向に沿った移動、具体的には、図３２Ｂの構成における取付プレート３２１０の長軸に沿った移動に拘束する。

図３２Ｃは、一実施形態によるポートアセンブリ３２４５及び取付プレート３２１０の配置３２４０の斜視図である。図３２Ｃの配置３２４０は、配置３２４０が異なる形式のポートホルダーを備えることを除けば、図３２Ａの配置３２００と同様である。例えば、配置３２４０は、ポートホルダー３２２０ａに代わってポートホルダー３２４０ａを備えている。

図３２Ｄは、図３２Ｃの実施形態の一部の詳細図であり、図３２Ｃの実施形態のポートホルダー３２４０ａの単独図を含んでいる。ポートホルダー３２４０ａは、円形係合部材３２５０ａを備えている。円形係合部材３２５０ａは、ポートホルダー３２４０ａを取付プレート３２１０内に移動可能及び回転可能となるように固定するための狭小部分３２５２ａを備えている。開口３１５５ａはポートホルダー３１５０ａを取付プレート３１１０に移動可能及び回転可能に固定するためのものである。

図３２Ｅは、図３２Ｄの一部の拡大図である。

図３２Ｆは、図３２Ｅの取付プレート３２１０に係合された図３２Ｅのポートホルダー３２４０ａの輪郭図である。

図３３Ａ－３４Ｃは、図３２Ｃに示される配置と同様の配置を備えるパッチパネルアセンブリの斜視図である。図３３Ａは、２つのパッチパネルサブアセンブリ３３０５ａ，３３０５ｂを備えるパッチパネルアセンブリ３３００の２つの図を示している。サブアセンブリ３３０５ａは、取付プレート３３１０ａ及びポートアセンブリ３３１５ａを備えている。サブアセンブリ３３０５ｂは、取付プレート３３１０ｂ及びポートアセンブリ３３１５ｂを備えている。パネルアセンブリ３３００は、パッチパネルサブアセンブリ３３０５ａ，３３０５ｂを第１の筐体部分３３２０に取り付けることによって、又は取付プレート３３１０ａ，３３１０ｂを第１の筐体部分３３２０の一体部分として備えることによって得られる。いずれにしても、ポートアセンブリ３３１５ａは、中間ケーブル３３２５によってポートアセンブリ３３１５ｂに連結される。更に、光回路、電子回路、又はその両方が、中間ケーブル３３２５を通る信号を処理するために、アセンブリ３３００の回路区域３３３０に含まれている。加えて、第２の筐体部分３３３５が、中間ケーブル３３２５及び回路区域３３３０の保護を助長するために、第１の筐体部分３３２０に取り付けられている。

図３３Ｂは、パッチパネルアセンブリ３３５０の２つの図を示している。アセンブリ３３５０は、２つのアセンブリがいかに一緒に配置されるかを示すことを除けば、図３３Ａのアセンブリ３３００と同様である。アセンブリ３３５０を得るために、ポートアセンブリ３３１５ａ，３３１５ｂ及び回路区域３３３０は、第２の筐体部分３３３５に固定され、次いで、取付プレート３３１０ａ，３３１０ｂを備える第１の筐体部分３３２０が、ポートアセンブリ３３１５ａ，３３１５ｂ上を摺動され、ポートアセンブリ３３１５ａ，３３１５ｂに係合するようになっている。

図３３Ｃは、完成した形態にあるパッチパネルアセンブリ３３００の２つの図を示している。完成した形態にあるパッチパネルアセンブリ３３５０は、パッチパネルアセンブリ３３００と同じように見えることに留意されたい。

図３４Ａは、パッチパネル配置３４０５ａ，３４０５ｂ，３４０５ｃがそれぞれのパッチパネルフレーム部分３４１０ａ，３４１０ｂ，及び３４１０ｃに取り付けられたパッチパネルアセンブリ３４００を示している。パッチパネル配置３４０５ａ，３４０５ｂ，３４０５ｃの各々は、図３２Ｃに示されるパッチパネル配置と同様である。フレーム部分３４１０ａ，３４１０ｂ，３４１０ｃは、単一フレームの一部であってもよい。いずれにしても、パッチパネル配置３４０５ａ，３４０５ｂ，３４０５ｃは、それぞれ、フレーム部分３４１０ａ，３４１０ｂ，及び３４１０ｃ上を摺動するように構成されている。図３４Ａにおいて、パッチパネル配置３４０５ｂは、前方に摺動した位置で示され、パッチパネル配置３４０５ａ，３４０５ｃは、中立位置で示されている。

図３４Ｂは、パッチパネル配置３４２０ａ，３４２０ｂがそれぞれのパッチパネルフレーム部分３４２５ａ，３４２５ｂに取り付けられたパッチパネルアセンブリ３４１５を示している。フレーム部分は、それぞれ、枢軸３４３０ａ，３４３０ｂを中心として回転するように構成されている。フレーム部分３４２５ａ，３４２５ｂは、単一フレームの一部であってもよい。

図３４Ｃは、パッチパネル配置３４４５ａ，３４４５ｂがそれぞれのパッチパネルフレーム部分３４５０ａ，３４５０ｂに取り付けられたパッチパネルアセンブリ３４４０を示している。フレーム部分は、それぞれ、枢軸３４５５ａ，３４５５ｂを中心として回転するように構成されている。フレーム部分３４５０ａ，３４５０ｂは、単一フレームの一部であってもよい。

図３４Ａ－３４Ｃの構成に関して、この説明の図によれば、図３２Ｃの配置以外の本開示のパッチパネル配置が図３４Ａ－３４Ｃの構成に用いられてもよいことが明らかであろう。

図３５Ａは、一実施形態によるポートアセンブリ３５０５及び取付プレート３５１０ａ，３５１０ｂの配置３５００の斜視図を示している。ポートアセンブリ３５０５は、各々、２つの係合部分を備え、取付プレート３５１０ａ，３５１０ｂの両方に係合される。ポートアセンブリ３５０５は、取り付けられると、取付プレート３５１０ａ，３５１０ｂの表面、例えば、表面３５１２ｂに沿って移動され、表面、例えば、表面３５１２ｂと直交する軸を中心として回転されるようになっている。例えば、ポートアセンブリ３５１５は、取付プレート３５１０ａ，３５１０ｂにそれぞれ係合するための係合部分３５２０ａ，３５２０ｂを備えている。図から分かるように、取付プレート３５１０ａは、ポートアセンブリ３５０５と係合するためにその長軸に沿って延在する長孔３５２５ａを有するように形成され、取付プレート３５１０ｂは、ポートアセンブリ３５０５と係合するためにその長軸に沿って延在する長孔３５２５ｂを有するように形成されている。

図３５Ｂは、一実施形態によるポートアセンブリ３５３５及び取付プレート３５４０ａ，３５４０ｂの配置３５３０の斜視図である。ポートアセンブリ３５３５は、各々、係合部分を備え、取付プレート３５４０ａ，３５４０ｂの両方によって係合される。ポートアセンブリ３５３５は、取り付けられると、取付プレート３５４０ａ，３５４０ｂの表面、例えば、表面３５１２ｂに沿って移動され、表面、例えば、表面３５１２ｂと直交する軸を中心として回転するようになっている。例えば、ポートアセンブリ３５４５は、係合部分３５５０を介して取付プレート３５４０ａに係合し、取付プレート３５４０ｂに当接することによって取付プレート３５４０ｂに係合する。図から分かるように、取付プレート３５４０ａは、ポートアセンブリ３５３５と係合するためにその長軸に沿って延在する長孔３５５５ａを有するように形成されている。

図３５Ｃは、図３５Ａに示されるような配置３５６５ａ，３５６５ｂ，３５６５ｃを３つ備えるパッチパネルアセンブリ３５６０の斜視図である。これらの配置は、上下に積み重ねられている。アセンブリ３５６０は、フレーム片３５７０ａ，３５７０ｂを備えている。フレーム片３５７０ａ，３５７０ｂは、配置３５６５ａ，３５６５ｂ，３６５６ｃを適所に保持し、配置３５６５ａ，３５６５ｂ，３６５６ｃの取付プレートの各々をまとめる働きをする。

図３５Ｄは、図３５Ｂに示されるような配置３５８０を備えるパッチパネルアセンブリ３５７５の斜視図である。アセンブリ３５７５は、配置３５８０を保持して取付プレート３５９０をまとめる働きをするフレーム３５８５を備えている。

図３６は、一実施形態によるラックマウントパッチパネルユニット３６００の一部の斜視図である。図３６の構成は、３つのパッチパネルサブアセンブリ３６０５ａ，３６０５ｂ，３６０５ｃを備えている。サブアセンブリ３６０５ａ，３６０５ｂ，３６０５ｃは、それぞれの取付プレート３６１０ａ，３６１０ｂ，３６１０ｃを備え、これらの取付プレートは、それぞれの枢動孔３６１５ａ，３６１５ｂ，３６１５ｃを備えている。サブアセンブリ３６０５ａ，３６０５ｂ，３６０５ｃは、軸部材（図示せず）が枢動孔３６１５ａ，３６１５ｂ，３６１５ｃを貫通するように、フレーム（図示せず）内に取り付けられている。これによって、サブアセンブリ３６０５ａ，３６０５ｂ，３６０５ｃは、軸部材を中心として個別に回転することができる。図において、サブアセンブリ３６０５ｂは、サブアセンブリ３６０５ａ，３６０５ｃに対して約３０°反時計方向に回転されている。

図３７Ａは、完全に閉じた状態にある一実施形態によるパッチパネル３７００及び筐体３７０５の斜視図である。

図３７Ｂは、完全に開いた状態にある一実施形態によるパッチパネル３７００及び筐体３７０５の斜視図である。図から分かるように、パッチパネル３７００は、図２１に示されるものと同じように配置された多数のポートアセンブリ３７１０を備えている。しかし、この説明を検討すれば、図２１の配置以外の本開示のパッチパネル配置が図３７Ｂの構成に用いられてもよいことが明らかであろう。いずれにしても、図３７Ｂの構成では、パッチパネル３７００は、第１の方向、すなわち、Ｚ方向に上下に積み重ねられた多数のパッチパネルサブアセンブリ３７３０として形成されている。

図から更に分かるように、筐体３７０５は、第１のヒンジ付き部分３７１５ａ及び第２のヒンジ付き部分３７１５ｂを備えている。ヒンジ付き部分３７１５ａは、多数のケーブルハンガー３７２０を備え、ポートアセンブリ３７１０の第１の側３７２５ａを露出させるように開くことができる。ヒンジ付き部分３７１５ｂは、多数のケーブルハンガー（図示せず）を備え、ポートアセンブリ３７１０の第２の側３７２５ｂを露出させるように開くことができる。第１のヒンジ付き部分３７１５ａのための第１のヒンジ３７３５ａは、第１の方向と平行又は実質的に平行な回転軸を有し、第２のヒンジ付き部分３７１５ｂの第２のヒンジ３７３５ｂは、第１の方向と平行又は実質的に平行な回転軸を有している。第１のヒンジ３７１５ａ及び第２のヒンジ３７１５ｂは、Ｘ方向に関してパッチパネル３７００の同じ側に配置されている。

いくつかの実施形態では、筐体３７０５は、２つのヒンジ付き部分に代わって、単一のヒンジ付き部分又は２つよりも多い数のヒンジ付き部分を備えてもよいことに留意されたい。また、ケーブルハンガーは、任意のヒンジ付き部分に含まれていなくてもよいし、全てのヒンジ付き部分よりも少ないヒンジ付き部分に含まれていてもよいことにも留意されたい。更に、任意のヒンジ付き部分は、ポートアセンブリの側面全体を露出させるのではなく、ポートアセンブリの側面の一部のみを露出させるように開くことができることに留意されたい。

図３７Ｃは、完全に開いた状態にある一実施形態によるパッチパネル３７００及び筐体３７０５の斜視図である。図３７Ｃの実施形態は、第１のヒンジ付き部分３７４０ａ及び第２のヒンジ付き部分３７４０ｂを備えている。第１のヒンジ付き部分３７４０ａのための第１のヒンジ３７４５ａは、第１の方向と平行又は実質的に平行な回転軸を有し、第２のヒンジ付き部分３７４０ｂのための第２のヒンジ３７４５ｂも、第１の方向と平行又は実質的に平行な回転軸を有している。第１のヒンジ３７４５ａ及び第２のヒンジ３７４５ｂは、Ｘ方向に関して、パッチパネル３７００の両側に配置されている。

図３８は、ケーブルの取り回しの例を示す完全に開いた状態にある図３７Ｃのパッチパネル３７００及び筐体３７０５の斜視図である。図から分かるように、ポートアセンブリ３７１０の第１の側３７２５ａに連結されたケーブル３８０５は、ヒンジ付き部分３７４０ａ上のケーブルハンガー３７２０によって取り回されている。

図３９は、ケーブルの取り回しの例を示す完全に開いた状態にある一実施形態によるパッチパネル３７００及び筐体３７０５の斜視図である。図３９の実施形態では、筐体３７０５は、第１のヒンジ付き部分３９０５ａ及び第２のヒンジ付き部分３９０５ｂを備えている。ヒンジ付き部分３９０５ａは、複数のケーブルハンガー３９１０ａを備え、ポートアセンブリ３７１０の第１の側３７２５ａを露出させるように開くことができる。ヒンジ付き部分３９０５ｂは、複数のケーブルハンガー（図示せず）を含み、ポートアセンブリ３７１０の第２の側３７２５ｂを露出させるように開くことができる。第１のヒンジ付き部分３９０５ａのための第１のヒンジ３９１５ａは、第１の方向（Ｚ方向）と直交又は実質的に直交する回転軸、図３９の実施形態では、Ｙ方向と平行な回転軸を有している。第２のヒンジ付き部分３９０５ｂのための第２のヒンジ３９１５ｂは、第１の方向と平行又は実質的に平行な回転軸を有している。図から分かるように、ポートアセンブリ３７１０の第１の側３７２５ａに連結されたケーブル３７５０は、ヒンジ付き部分３９０５ａ上のケーブルハンガー３９１０ａによって配線されている。

図４０Ａは、双方向摺動トレイ４００５を有するパッチパネル構成４０００の平面図であり、トレイ４００５は、中立位置にある。トレイ４００５は、Ｘ方向と平行に摺動するように作動可能であり、トレイ上に１つ又は複数のパッチパネルサブアセンブリ４０１０が取り付けられている。トレイ４００５上に取り付けることができるパッチパネルサブアセンブリの形式の１つは、図３２Ｃに示される形式のパッチパネルサブアセンブリである。しかし、構成４０００は、図３２Ｃに示される形式のサブアセンブリに制限されるものではない。

パッチパネル構成４０００は、パッチパネルサブアセンブリ４０１０の第１の側４０２０ａから延在する１つ又は複数のケーブル４０１７ａを包囲するための第１のケーブルジャケット４０１５ａと、摺動トレイ４００５の摺動方向と直交する方向（図４０ＡのＺ方向）において第１のケーブルジャケット４０１５ａを支持し、第１のケーブルジャケット４０１５ａが摺動トレイが摺動する面と平行又は実質的に平行な面（図４０ＡのＸＹ面）において移動することを可能にするための第１の支持体４０２５ａと、第１のケーブルジャケット４０１５ａの一端を位置決めするための第１のケーブルハンガー４０３０ａと、パッチパネルアセンブリ４０１０の第２の側４０２０ｂから延在する１つ又は複数のケーブル４０１７ｂを包囲するための第２のケーブルジャケット４０１５ｂと、摺動トレイの摺動方向と直交する方向（図４０ＡのＺ方向）において第２のケーブルジャケット４０１５ｂを支持し、第２のケーブルジャケット４０１５ｂが摺動トレイが摺動する面と平行又は実質的に平行な面（図４０ＡのＸＹ面）において移動することを可能にするための第２の支持体４０２５ｂと、第２のケーブルジャケット４０１５ｂの一端を位置決めするための第２のケーブルハンガー４０３０ｂとを更に備えている。

図４０Ｂは、トレイ４０３５がトレイ・アウト位置にある図４０Ａのパッチパネル構成４０００の平面図である。

図４１Ａは、一実施形態による２つの異なる位置４１００ａ，４１００ｂにあるポートアセンブリ及び取付プレートの配置を示している。この配置は、第１の取付プレート４１１０ａに取り付けられた複数の第１のポートアセンブリ４１０５ａ、及び第２の取付プレート４１１０ｂに取り付けられた複数の第２のポートアセンブリ４１０５ｂを備えている。第１の取付プレート４１１０ａは、トレイ、フレーム、又は筐体（図示せず）上の第１のガイドピン４１１５ａによって案内される移動方向に沿って移動することができる。第１のガイドピン４１１５ａは、取付プレート４１１０ａの第１の長孔４１１７ａに係合され、これによって、取付プレート４１１０ａは、第１の長孔４１１７ａの長軸と平行な方向にのみ移動することができる。第２の取付プレート４１１０ｂは、第２のガイドピン４１１５ｂ及び第２の長孔４１１７ｂに従って移動することができる。位置４１００ｂでは、位置４１００ａと比較して、取付プレート４１１０ｂ及びポートアセンブリ４１０５ｂは、Ｙ方向に沿って取付プレート４１１０ａ及びポートアセンブリ４１０５ａに近づけられている。

図４１Ｂは、一実施形態による２つの異なる位置４１３０ａ，４１３０ｂにあるポートアセンブリの配置を示している。この配置は、区分化された取付プレート４１４０に取り付けられた複数のポートアセンブリ４１３５を備えている。区分化された取付プレート４１４０は、枢動点４１４５においてフレーム又は筐体に固定され、ポートアセンブリ４１３５のＸ座標及びＺ座標を固定して維持することを可能にしながらポートアセンブリ４１３５をＹ方向に沿って移動させるように枢動点４１４５を中心として移動するように構成されている。図４１Ｂの構成では、隣接するポートアセンブリ４１３５同士が、取付プレート４１４０の移動に応じて双方向に移動する。例えば、ポートアセンブリ４１５０，４１５５の相対位置は、位置４１３０ａに対して位置４１３０ｂにおいて逆転している。

図４２は、一実施形態によるパッチパネルアセンブリ４２００の斜視図である。パッチパネルアセンブリは、多数のケーブル支持プレート４２０５及び多数の中間ケーブル４２１０を備えている。ケーブル支持プレート４２０５は、中間ケーブル４２１０が通る開口４２１５を有し、これによって、中間ケーブル４２１０は、ケーブル支持プレート４２０５によって支持されることになる。パッチパネルアセンブリ４２００は、多数のポート４２２０も備え、ポート４２２０のそれぞれの対は、中間ケーブル４２１０のそれぞれによって通信可能に互いに連結されている。更に、パッチパネルアセンブリ４２００は、パッチパネルアセンブリに連結されたケーブル４２３０を支持するためのケーブル支持体４２２５を備えている。

図４３は、一実施形態によるパッチパネルアセンブリ４３００の斜視図である。パッチパネルアセンブリ４３００は、多数のパッチパネルサブアセンブリ４３０５と、フレーム４３１０と、多数のケーブルハンガー４３１５とを備えている。パッチパネルサブアセンブリ４３０５は、図２１の構成のパッチパネルサブアセンブリ２１０５ａ，２１０５ｂ，２１０５ｃと同じ形式のものとして示されている。しかし、この説明を検討すれば、図２１に開示された形式のパッチパネルサブアセンブリ以外の本開示のパッチパネルサブアセンブリが図４３の実施形態に用いられてもよいことが明らかであることに留意されたい。フレーム４３１０は、パッチパネルサブアセンブリ４３０５を支持すると共にケーブルハンガー４３１５の取付点を支持している。ケーブルハンガー４３１５は、アセンブリ４３００の両端に設けられ、複数の第１のケーブルハンガー４３２０ａは、フレーム４３１０の第１の端４３２５ａに設けられ、複数の第２のケーブルハンガー４３２０ｂは、フレーム４３１０の第２の端４３２５ｂに設けられている。第１の端４３２５ａは、Ｘ方向に関して第２の端４３２５ｂの反対側にある。図示されるように、ケーブルハンガー４３１５の各々は、サブアセンブリ取付プレートの長軸と直交する方向に延在していてもよい。例えば、図示の実施形態では、ケーブルハンガー４３１５は、Ｙ方向と平行な方向に延在し、取付プレート４３３０は、Ｘ方向と平行に延在する長軸を有している。加えて、ケーブルハンガーは、フレーム４３１０に取り付けられるのではなく、フレーム４３１０の一体部分であってもよいことに留意されたい。

図４４Ａは、一実施形態によるパッチパネルサブアセンブリの一部の詳細図であり、取付プレート４４０５及びポートアセンブリ４４１０の一部を示している。取付プレート４４０５は、鳩尾型（ｄｏｖｅｔａｉｌ）断面形状を有する切欠き４４１５を備えている。ポートアセンブリは、切欠き４４１５の断面に対応する鳩尾型形状の断面を有する係合部材４４２０を備えている。

ポートアセンブリ４４１０は、係合部材４４２０を切欠き４４１５内に挿入することによって、取付プレート４４０５に係合される。このように係合されると、ポートアセンブリは、取付プレート４４０５の長軸に沿って（図のＸ方向と平行に）自由に移動することができ、取付プレート４４０５の長軸と直交する（図のＺ方向と平行な）軸を中心として自由に回転することができる。

図４４Ｂは、図４４Ａの取付プレート４４０５に係合された図４４Ａのポートアセンブリ４４１０の輪郭図である。図４４Ｂから分かるように、図４４Ａ及び４４Ｂの構成では、ポートアセンブリ４４１０が取付プレート４４０５に係合されると、ポートアセンブリは、係合部材４４２０の中心を通る軸４４２５を中心として自由に回転することができる。

図４４Ａ，４４Ｂに示される構成では、係合部材４４２０は、円形のベース部分４４２２を有している。しかし、ベース部分４４２２は、非円形の形状を有してもよいことに留意されたい。例えば、ベース部分４４２２は、楕円形状、レーストラック形状（すなわち、２つの直線部分によって接続された２つの湾曲部分）、等を有していてもよい。図４５は、一実施形態によるパッチパネルサブアセンブリ４５００の斜視図である。サブアセンブリ４５００は、多数のポートアセンブリ４５０５ａ，４５０５ｂ，・・・４５０５ｉを備えている。ポートアセンブリ４５０５ａ－４５０５ｉは、サブアセンブリ４５００の取付手段として機能する取付ロッド４５１０に取り付けられている。ポートアセンブリ４５０５ａ－４５０５ｉは、取付ロッド４５１０の表面と平行な方向、すなわち、図４５に示されるように、取付手段の長軸と平行な方向に沿って個別に移動可能である。更に、ポートアセンブリ４５０５ａ－４５０５ｉが個別に移動可能であるため、１つのポートアセンブリポート、例えば、ポートアセンブリ４５０５ｈのポート４５１５ｈと他の１つのポートアセンブリのポート、例えば、ポートアセンブリ４５０５ｉのポート４５１５ｉとの間の距離は、１つのポートアセンブリ、例えば、ポートアセンブリ４５０５ｈ及び他の１つのポートアセンブリ、例えば、ポートアセンブリ４５０５ｉの一方又は両方を移動させることによって変更可能である。更に、ポートアセンブリ４５０５ａ－４５０５ｉは、いずれか１つのポートアセンブリにおいて、例えば、ポートアセンブリ４５０５ｅにおいて、１つのポートアセンブリの前側ポート、例えば、前側ポート４５２５の中心及び該１つのポートアセンブリの対応する後側ポート、例えば、後側ポート４５３０の中心を通る軸、例えば、軸４５２０が、他の１つのポートアセンブリ、例えば、ポートアセンブリ４５０５ｆの前側ポート、例えば、前側ポート４５４０の中心及び該他の１つのポートアセンブリの対応する後側ポート、例えば、後側ポート４５４５の中心を通る軸、例えば、軸４５３５と非平行に位置決め可能となるように、個別に回転可能である。

本技術の実施形態は、制限されるものではないが、以下のパッチパネルを含んでいる。

［１］
フレームと、前記フレームに支持されて第１の方向に積み重ねられた複数のトレイとを備えるパッチパネルであって、前記トレイの各々は、ケーブル接続端子のそれぞれの対を受け入れるように構成され、前記ケーブル接続端子の各対において、前記対のケーブル接続端子は、第１の軸の方向において互いから離れて外方に延び、互いに通信可能に連結されるように構成されているパッチパネルにおいて、前記複数のトレイの各トレイは、前記複数のトレイの他のトレイと平行又は実質的に平行に前記第１の軸から角度ずれした第２の軸の方向に摺動することによって、前記フレーム内において１つ又は複数のガイドに沿ってトレイ・イン位置と少なくとも１つのトレイ・アウト位置との間で摺動するように適合され、前記トレイは、前記トレイ・イン位置と前記トレイ・アウト位置との間で摺動した時に１００ｍｍ未満変位され、前記複数のトレイの１つ又は複数のトレイは、前記トレイの摺動に用いられるように構成された少なくとも１つのハンドルを備える、パッチパネル。

［２］
前記複数のトレイの任意のトレイにおいて、互いに通信可能に連結されていない任意の互いに隣接する２つのケーブル接続端子は、距離（ｄ）を隔てて互いに離間され、任意のケーブル接続端子は、前記トレイが前記トレイ・イン位置にある時、前記第１の軸の方向において第１の線に沿って延び、前記トレイが前記トレイ・アウト位置にある時、前記第１の軸の方向において第２の線に沿って延び、前記第１の線及び前記第２の線は、前記第１の軸と直交する方向において、距離（ｄ／２）だけ離れている、［１］に記載のパッチパネル。

［３］
前記距離（ｄ）は、約１５ｍｍから約２５ｍｍの間である、［２］に記載のパッチパネル。

［４］
ロック位置とロック解除位置との間で移動するように構成された機械的ストッパと、前記機械的ストッパを前記ロック位置に付勢するために前記機械的ストッパに力を加えるように構成された付勢バネと、を更に備え、前記機械的ストッパは、前記トレイの各々が前記ロック位置にある時に前記トレイ・イン位置から前記少なくとも１つのトレイーアウト位置に摺動するのを阻止し、前記トレイの各々が前記ロック解除位置にある時に前記トレイ・イン位置から前記少なくとも１つのトレイ・アウト位置に摺動するのを許容するようになっており、前記少なくとも１つのトレイ・アウト位置にある任意のトレイは、前記付勢バネが前記機械的ストッパを前記ロック位置に付勢するのを阻止するように構成されている、［１］に記載のパッチパネル。

［５］
前記機械的ストッパは、フレーム幅方向に複数のノッチを備え、前記ノッチは、前記機械的ストッパが前記ロック位置にある時、前記フレームの前記ガイドと並ばないように構成され、前記ノッチは、前記機械的ストッパが前記ロック解除位置にある時、前記フレーム内の前記ガイドと並ぶように構成されている、［４］に記載のパッチパネル。

［６］
フレームと、前記フレームによって支持されて第１の方向に積み重ねられた複数のトレイ対とを備えるパッチパネルであって、前記複数のトレイ対の各々は、それぞれの対のケーブル接続端子を受け入れるように構成され、前記トレイ対に受け入れられた各対のケーブル接続端子において、前記ケーブル接続端子の第１のケーブル接続端子は、前記トレイ対の第１のトレイに受け入れられ、前記ケーブル接続端子の第２のケーブル接続端子は、前記トレイ対の第２のトレイに受け入れられ、前記第１のケーブル接続端子及び前記第２のケーブル接続端子は、前記対のケーブル接続端子が第１の軸の方向において互いから離れて外方に向かって延在し、中間ケーブルによって通信可能に互いに連結されるように構成され、前記トレイ対の前記第１のトレイは、前記トレイ対の前記第２のトレイが移動しない状態において、前記複数のトレイ対の他のトレイ対のトレイに対して平行又は実質的に平行に摺動することによって、第１のトレイ・イン位置と少なくとも１つの第１のトレイ・アウト位置との間で摺動するように適合されている、パッチパネル。

［７］
前記中間ケーブルを支持するための支持体を更に備える、［６］に記載のパッチパネル。

［８］
前記支持体は、前記第１のトレイが摺動するように適合された方向と直交又は実質的に直交する方向における支持を行い、前記第１のトレイが摺動するように適合された方向と平行又は実質的に平行な方向における支持を行なわない、［７］に記載のパッチパネル。

［９］
前記トレイ対の前記第２のトレイは、前記トレイ対の前記第１のトレイが移動しない状態において、前記複数のトレイ対の他のトレイ対のトレイに対して平行又は実質的に平行に摺動することによって、第２のトレイ・イン位置と少なくとも１つの第２のトレイ・アウト位置との間で摺動するように適合されている、［６］に記載のパッチパネル。

［１０］
前記複数のトレイ対の１つ又は複数のトレイは、前記トレイの摺動に用いられるように構成された少なくとも１つのハンドルを備える、［６］に記載のパッチパネル。

［１１］
少なくとも１つのパッチパネルサブアセンブリを備えるパッチパネルであって、前記パッチパネルサブアセンブリは、少なくとも１つの取付プレートと複数のポートアセンブリとを備え、前記少なくとも１つの取付プレートは、各ポートアセンブリが個別に前記取付プレートの表面と平行な方向に沿って移動することができ、かつ前記取付プレートの前記表面と直交する軸を中心として回転することができるように、前記ポートアセンブリを取り付けるように構成されている、パッチパネル。

［１２］
前記少なくとも１つの取付プレートは、前記ポートアセンブリを取り付けるための少なくとも１つの開口を備える、［１１］に記載のパッチパネル。

［１３］
前記少なくとも１つの取付プレートは、前記複数のポートアセンブリのそれぞれを取り付けるための複数の開口を備え、各ポートアセンブリは、それぞれの開口の長軸に沿って移動可能であり、かつ前記長軸と直交する軸を中心として回転可能である、［１２］に記載のパッチパネル。

［１４］
少なくとも１つのサブアセンブリにおいて、前記ポートアセンブリは、前記少なくとも１つの取付プレートの長手方向に沿って均一に互いに離間するように作動可能であり、前記ポートアセンブリは、共通の幅寸法を有し、前記ポートアセンブリ間の間隔距離は、前記幅寸法の約２％から前記幅寸法の約２０％の範囲内にある、［１３］に記載のパッチパネル。

［１５］
各ポートアセンブリは、ポートホルダー内に固定されたポートを備え、各ポートは、前記ポートの第１のインターフェイスにおいて１つ又は複数のケーブル接続端子を受け入れ、前記ポートの第２のインターフェイスにおいて１つ又は複数のケーブル接続端子を受け入れるように構成されている、［１１］に記載のパッチパネル。

［１６］
前記ポートアセンブリの各々は、ラベルタブを備える、［１１］に記載のパッチパネル。

［１７］
ケーブルハンガーを備える少なくとも１つのヒンジ付き部分を更に備え、前記少なくとも１つのヒンジ付き部分は、前記少なくとも１つのサブアセンブリの少なくとも一部の側面を露出させるように開くことが可能である、［１１］に記載のパッチパネル。

［１８］
少なくとも２つのヒンジ付き部分を備え、前記ヒンジ付き部分の第１のヒンジ付き部分は、１つ又は複数の第１のケーブルハンガーを備え、前記少なくとも１つのサブアセンブリの少なくとも一部の第１の側面を露出させるように開くことが可能であり、前記ヒンジ付き部分の第２のヒンジ付き部分は、１つ又は複数の第２のケーブルハンガーを備え、少なくとも１つのサブアセンブリの第２の側面を露出させるように開くことが可能である、［１７］に記載のパッチパネル。

［１９］
前記１つ又は複数の第１のケーブルハンガーは、前記少なくとも１つのサブアセンブリの前記第１の側面から延在するケーブルを支持し、前記第２のケーブルハンガーは、前記少なくとも１つのサブアセンブリの前記第２の側面から延在するケーブルを支持する、［１８］に記載のパネルパッチ。

［２０］
前記ヒンジ付き部分の前記第１のヒンジ付き部分の第１のヒンジは、第１の回転軸を有し、前記ヒンジ付き部分の前記第２のヒンジ付き部分の第２のヒンジは、第２の回転軸を有し、前記第１の回転軸は、前記第２の回転軸と平行又は実質的に平行である、［１８］に記載のパッチパネル。

［２１］
前記ヒンジ付き部分の前記第１のヒンジ付き部分の第１のヒンジは、第１の回転軸を有し、前記ヒンジ付き部分の前記第２のヒンジ付き部分の第２のヒンジは、第２の回転軸を有し、前記第１の回転軸は、前記第２の回転軸と直交又は実質的に直交している、［１８］に記載のパッチパネル。

［２２］
前記複数のパッチパネルサブアセンブリが取り付けられた摺動トレイを更に備える、［１１］に記載のパッチパネル。

［２３］
前記複数のパッチパネルサブアセンブリの第１の側から延在する１つ又は複数のケーブルを取り囲むための第１のケーブルジャケットと、前記摺動トレイの摺動方向と直交する方向において前記第１のケーブルジャケットを支持し、前記第１のケーブルジャケットが前記摺動トレイが摺動する面と平行又は実質的に平行な面内において移動することを可能にする第１の支持体と、前記第１のケーブルジャケットの一端を位置決めするための第１のケーブルハンガーと、前記複数のパッチパネルサブアセンブリの第２の側から延在する１つ又は複数のケーブルを取り囲むための第２のケーブルジャケットと、前記摺動トレイの摺動方向と直交する方向において前記第２のケーブルジャケットを支持し、前記第２のケーブルジャケットが前記摺動トレイが摺動する面と平行又は実質的に平行な面内において移動することを可能にする第２の支持体と、前記第２のケーブルジャケットの一端を位置決めするための第２のケーブルハンガーと、を更に備える、［２２］に記載のパッチパネル。

［２４］
第１の方向において積み重ねられた複数のパッチパネルサブアセンブリを備える、［１１］に記載のパッチパネル。

［２５］
前記少なくとも１つの取付プレートは、鳩尾型断面を有する切欠きを備える、［１１］に記載のパッチパネル。

［２６］
前記ポートアセンブリの少なくとも一部は、前記取付プレートに係合するための鳩尾型断面を有する係合部材を備える、［２５］に記載のパッチパネル。

［２７］
複数のポートアセンブリを備えるパッチパネルであって、前記複数のポートアセンブリは個別に回転可能であり、前記複数のポートアセンブリのいずれか１つのポートアセンブリの前側ポートの中心及び前記１つのポートアセンブリの対応する後側ポートの中心を貫通する軸が、前記複数のポートアセンブリの他の１つポートアセンブリの前側ポートの中心及び前記他の１つのポートアセンブリの対応する後側ポートの中心を貫通する軸と非平行となるように位置決め可能である、パッチパネル。

［２８］
空間内に配置された複数のポートアセンブリを備えるパッチパネルであって、前記空間の１つの寸法は、前記ポートアセンブリの深さ寸法の２倍よりも小さく、前記ポートアセンブリは、前記空間内において個別に並進可能及び回転可能である、パッチパネル。

［２９］
空間内に配置された複数のポートアセンブリを備えるパッチパネルであって、前記空間の１つの寸法は、前記ポートアセンブリの深さ寸法の２倍よりも小さく、前記ポートアセンブリは、前記空間内において個別に移動可能及び回転可能であり、前記ポートアセンブリの１つのポートと前記ポートアセンブリの他の１つのポートとの間の距離は、前記ポートアセンブリの前記１つ及び前記ポートアセンブリの前記他の１つの一方又は両方を移動させることによって、変化させることが可能である、パッチパネル。

［３０］
少なくとも１つの取付手段に関連付けられた複数のポートアセンブリを備えるパッチパネルであって、前記複数のポートアセンブリの各々は、前記少なくとも１つの取付手段との接触を保ちながら回転可能及び移動可能である、パッチパネル。

［３１］
前記複数のポートアセンブリの各々は、狭小部分を有する係合部材を備え、前記取付手段は、前記ポートアセンブリの移動を一方向の移動に拘束するために、前記係合部材に係合するための拘束部分を備える、［３０］に記載のパッチパネル。

［３２］
細長の空間内に固定された複数のポートアセンブリであって、前記空間の長軸が第１の方向を画定し、前記ポートアセンブリは、少なくとも１つの前側ポート及び１つの後側ポートを有し、前記前側ポートに第１のケーブル接続端子を受け入れると共に前記後側ポートに第２のケーブル接続端子を受け入れ、前記第１のケーブル接続端子と前記第２のケーブル接続端子との間にエネルギー伝搬接続をもたらすように構成され、前記前側ポート及び前記後側ポートの相対位置は、第２の方向を画定し、前記第１の方向と前記第２の方向との間の角度は、３０°から９０°の範囲内において調整可能であり、前記ポートアセンブリは、少なくとも前記第１の方向において移動可能である、複数のポートアセンブリ。

以上、本発明を特定の実施形態を参照して説明してきたが、これらの実施形態は、本発明の原理及び用途の単なる例示にすぎないことを理解されたい。従って、例示的な実施形態に対して多くの修正がなされてもよいこと、及び添付の請求項によって規定される本発明の概念及び範囲から逸脱することなく他の構成が考案されてもよいことを理解されたい。

Claims (18)

1. 少なくとも１つのパッチパネルサブアセンブリを備えるパッチパネルであって、
   前記パッチパネルサブアセンブリは、少なくとも１つの取付プレートと、複数のポートアセンブリとを備え、
   前記少なくとも１つの取付プレートは、各ポートアセンブリが個別に前記取付プレートの表面と平行な方向に沿って移動することができ、かつ前記取付プレートの前記表面と直交する軸を中心として回転することができるように、前記ポートアセンブリを取り付けるように構成されている、パッチパネル。
2. 前記少なくとも１つの取付プレートは、前記ポートアセンブリを取り付けるための少なくとも１つの開口を備える、請求項１に記載のパッチパネル。
3. 各ポートアセンブリは、ポートホルダー内に固定されたポートを備え、
   各ポートは、前記ポートの第１のインターフェイスにおいて１つ又は複数のケーブル接続端子を受け入れ、前記ポートの第２のインターフェイスにおいて１つ又は複数のケーブル接続端子を受け入れるように構成されている、請求項１に記載のパッチパネル。
4. ケーブルハンガーを備える少なくとも１つのヒンジ付き部分を更に備え、前記少なくとも１つのヒンジ付き部分は、前記少なくとも１つのパッチパネルサブアセンブリの少なくとも一部の側面を露出させるように開くことが可能である、請求項１に記載のパッチパネル。
5. 複数の前記パッチパネルサブアセンブリが取り付けられた摺動トレイを更に備える、請求項１に記載のパッチパネル。
6. 前記少なくとも１つの取付プレートは、鳩尾型の断面を有する切欠きを備える、請求項１に記載のパッチパネル。
7. 前記ポートアセンブリの少なくとも一部は、前記取付プレートに係合するための鳩尾型の断面を有する係合部材を備える、請求項６に記載のパッチパネル。
8. 複数のポートアセンブリを備えるパッチパネルであって、
   前記複数のポートアセンブリは個別に回転可能であって、前記複数のポートアセンブリのいずれか１つのポートアセンブリの前側ポートの中心及び前記１つのポートアセンブリの対応する後側ポートの中心を貫通する軸が、前記複数のポートアセンブリの他の１つのポートアセンブリの前側ポートの中心及び前記他の１つのポートアセンブリの対応する後側ポートの中心を貫通する軸と非平行となるように位置決め可能である、パッチパネル。
9. 前記複数のポートアセンブリは、前記ポートアセンブリの深さ寸法の２倍よりも小さい１つの寸法を有する空間内に配置され、前記ポートアセンブリは、前記空間内において個別に移動可能である、請求項８に記載のパッチパネル。
10. 前記複数のポートアセンブリの１つのポートアセンブリのポートと前記複数のポートアセンブリの他の１つのポートアセンブリのポートとの間の距離は、前記１つのポートアセンブリ及び前記他の１つのポートアセンブリの一方又は両方を移動させることによって変化可能である、請求項９に記載のパッチパネル。
11. 少なくとも１つの取付手段に関連付けられた複数のポートアセンブリを備えるパッチパネルであって、
    前記複数のポートアセンブリの各々は、前記少なくとも１つの取付手段との接触を保ちながら回転可能及び移動可能である、パッチパネル。
12. 前記少なくとも１つの取付手段は、前記パッチパネルのフレーム又は筐体に対して移動可能である、請求項１１に記載のパッチパネル。
13. 各ポートアセンブリは、ポートホルダー内に固定されたポートを備え、各ポートは、前記ポートの第１のインターフェイスにおいて１つ又は複数のマルチファイバ・プッシュオン（ＭＰＯ）ケーブル接続端子を受け入れ、前記ポートの第２のインターフェイスにおいて１つ又は複数のＭＰＯケーブル接続端子を受け入れるように構成されている、請求項１１に記載のパッチパネル。
14. 各ポートアセンブリは、ポートホルダー内に固定されたポートを備え、各ポートは、前記ポートの第１のインターフェイスにおいて１つ又は複数のラッチ式ケーブル接続端子を受け入れ、前記ポートの第２のインターフェイスにおいて１つ又は複数のラッチ式ケーブル接続端子を受け入れるように構成されている、請求項１１に記載のパッチパネル。
15. 各ポートアセンブリは、第１のインターフェイスにおいて１つ又は複数のケーブル接続端子を受け入れると共に第２のインターフェイスにおいて１つ又は複数のケーブル接続端子を受け入れるように構成され、前記第１のインターフェイスにおける前記１つ又は複数のケーブル接続端子の少なくとも１つは、前記第２のインターフェイスにおける前記１つ又は複数のケーブル接続端子の少なくとも１つにエネルギー伝搬接続される、請求項１１に記載のパッチパネル。
16. 前記ポートアセンブリは、前記パッチパネルの筐体部分に対して、前記少なくとも１つの取付プレートと共に移動可能である、請求項１１に記載のパッチパネル。
17. 前記複数のポートアセンブリの各々は、狭小部分を有する係合部材を備え、
    前記取付手段は、前記ポートアセンブリの移動を一方向の移動に拘束するように前記係合部材と係合するための拘束部分を備える、請求項１１に記載のパッチパネル。
18. 細長の空間内に固定された複数のポートアセンブリであって、
    前記空間の長軸が第１の方向を画定し、
    前記ポートアセンブリの各々は、少なくとも１つの前側ポート及び１つの後側ポートを有し、前記前側ポートに第１のケーブル接続端子を受け入れると共に前記後側ポートに第２のケーブル接続端子を受け入れ、前記第１のケーブル接続端子と前記第２のケーブル接続端子との間にエネルギー伝搬接続をもたらすように構成され、
    前記前側ポート及び前記後側ポートの相対位置は、第２の方向を画定し、前記第１の方向と前記第２の方向との間の角度は、３０°から９０°の範囲内において調整可能であり、
    前記ポートアセンブリは、少なくとも前記第１の方向において移動可能である、複数のポートアセンブリ。

Images
