JP2020128126A

JP2020128126A - プラットホーム危険度判別プログラム及びシステム

Info

Publication number: JP2020128126A
Application number: JP2019020928A
Authority: JP
Inventors: 綾子澤田; Ayako Sawada
Original assignee: Assest Co Ltd
Current assignee: Assest Co Ltd
Priority date: 2019-02-07
Filing date: 2019-02-07
Publication date: 2020-08-27
Anticipated expiration: 2039-02-07
Also published as: JP6587268B1

Abstract

【課題】電車との接触による危険度を事前に察知し、事故を防止する。
【解決手段】プラットホーム内の危険度を判別するためのプラットホーム危険度判別プログラムにおいて、プラットホーム内において撮影された参照用画像情報と、当該参照用画像情報の撮影時点における当該プラットホームへの電車の参照用接近情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得する連関度取得ステップと、プラットホームにおいて新たに危険度を判別する際に、新たにプラットホーム内の画像を撮影することにより画像情報を取得するとともに、当該撮影時点における当該プラットホームへの電車の接近情報を取得する情報取得ステップと、連関度取得ステップにおいて取得した連関度を参照し、上記情報取得ステップを介して取得した画像情報と電車の接近情報とに基づき、プラットホーム内の危険度を判別する。
【選択図】図３

Description

本発明は、駅のプラットホーム内の危険度を判別するためのプラットホーム危険度判別プログラム及びシステムに関する。

従来より、駅のプラットホームにおける電車との接触による事故が問題になっている。ホームドアの設置が進んでいない路線も数多くあることから、駅のプラットホーム内の電車との接触による危険度を事前に察知し、事故を未然に防止することが求められる。このような危険度を自動的に、しかも高精度に行う必要がある。

特開２０１７−９１００８号公報

上述した特許文献１の開示技術では、駅構内の滞留人数を人工知能により推定することは記載されているが、人工知能を活用して駅構内の危険度を判別することについて何ら記載されていない。

そこで本発明は、上述した問題点に鑑みて案出されたものであり、その目的とするところは、駅のプラットホーム内の電車との接触による危険度を事前に察知し、事故を未然に防止するために、駅のプラットホーム内の危険度を人工知能を利用して自動的に判別するプラットホーム危険度判別プログラム及びシステムを提供することにある。

本発明は、駅のプラットホーム内の危険度を判別するためのプラットホーム危険度判別プログラムにおいて、プラットホーム内において撮影された参照用画像情報と、当該参照用画像情報の撮影時点における当該プラットホームへの電車の参照用接近情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得する連関度取得ステップと、上記プラットホームにおいて新たに危険度を判別する際に、新たにプラットホーム内の画像を撮影することにより画像情報を取得するとともに、当該撮影時点における当該プラットホームへの電車の接近情報を取得する情報取得ステップと、上記連関度取得ステップにおいて取得した連関度を参照し、上記情報取得ステップを介して取得した画像情報と電車の接近情報とに基づき、上記プラットホーム内の危険度を判別する判別ステップとをコンピュータに実行させることを特徴とするプラットホーム危険度判別プログラムである。

本発明は、駅のプラットホーム内の危険度を判別するためのプラットホーム危険度判別システムにおいて、プラットホーム内において撮影された参照用画像情報と、当該参照用画像情報の撮影時点における当該プラットホームへの電車の参照用接近情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得する連関度取得手段と、上記プラットホームにおいて新たに危険度を判別する際に、新たにプラットホーム内の画像を撮影することにより画像情報を取得するとともに、当該撮影時点における当該プラットホームへの電車の接近情報を取得する情報取得手段と、上記連関度取得手段において取得した連関度を参照し、上記情報取得手段を介して取得した画像情報と電車の接近情報とに基づき、上記プラットホーム内の危険度を判別する判別手段とを備えることを特徴とするプラットホーム危険度判別システム。

駅のプラットホーム内の電車との接触による危険度を事前に察知し、事故を未然に防止するために、駅のプラットホーム内の危険度を人工知能を利用して自動的に判別することができる。

本発明を適用したプラットホーム危険度判別プログラムが実装されるプラットホーム危険度判別システムの全体構成を示すブロック図である。判別装置の具体的な構成例を示す図である。本発明を適用したプラットホーム危険度判別プログラムにおける動作について説明するための図である。参照用ホーム情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を設定した例を示す図である。更に参照用配置情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を設定した例を示す図である。更に参照用時間帯情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を設定した例を示す図である。更に参照用乗客動線情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を設定した例を示す図である。

以下、本発明を適用したプラットホーム危険度判別プログラムについて、図面を参照しながら詳細に説明をする。

図１は、本発明を適用したプラットホーム危険度判別プログラムが実装されるプラットホーム危険度判別システム１の全体構成を示すブロック図である。プラットホーム危険度判別システム１は、情報取得部９と、情報取得部９に接続された判別装置２と、判別装置２に接続されたデータベース３とを備えている。

情報取得部９は、本システムを活用する者が各種コマンドや情報を入力するためのデバイスであり、具体的にはキーボードやボタン、タッチパネル、マウス、スイッチ等により構成される。情報取得部９は、テキスト情報を入力するためのデバイスに限定されるものではなく、マイクロフォン等のような音声を検知してこれをテキスト情報に変換可能なデバイスで構成されていてもよい。また情報取得部９は、カメラ等の画像を撮影可能な撮像装置として構成されていてもよい。情報取得部９は、紙媒体の書類から文字列を認識できる機能を備えたスキャナで構成されていてもよい。また情報取得部９は、後述する判別装置２と一体化されていてもよい。情報取得部９は、検知した情報を判別装置２へと出力する。

データベース３は、駅のプラットホームにおいて以前発生した事故、或いは事故まで至らなかったものの、危険度が高かった事例等、プラットホーム内の危険度に関する情報を蓄積している。データベース３は、実際に情報取得部９を構成するカメラにより以前撮像した参照用画像情報、当該参照用画像情報の撮影時点における当該プラットホームへの電車の参照用接近情報、プラットホームの構造に関する参照用ホーム構造情報、プラットホームにおける駅員の配置状況に関する参照用配置情報、参照用画像情報の撮影時点における時間帯の混雑状況及び撮影環境を示す参照用時間帯情報、参照用画像情報を解析することにより乗客の動線を抽出した参照用乗客動線情報等が蓄積されている。

判別装置２は、例えば、パーソナルコンピュータ（ＰＣ）等を始めとした電子機器で構成されているが、ＰＣ以外に、携帯電話、スマートフォン、タブレット型端末、ウェアラブル端末等、他のあらゆる電子機器で具現化されるものであってもよい。ユーザは、この判別装置２による探索解を得ることにより、プラットホームの危険度を判別することができる。

図２は、判別装置２の具体的な構成例を示している。この判別装置２は、判別装置２全体を制御するための制御部２４と、操作ボタンやキーボード等を介して各種制御用の指令を入力するための操作部２５と、有線通信又は無線通信を行うための通信部２６と、各種判断を行う判断部２７と、ハードディスク等に代表され、実行すべき検索を行うためのプログラムを格納するための記憶部２８とが内部バス２１にそれぞれ接続されている。さらに、この内部バス２１には、実際に情報を表示するモニタとしての表示部２３が接続されている。

制御部２４は、内部バス２１を介して制御信号を送信することにより、判別装置２内に実装された各構成要素を制御するためのいわゆる中央制御ユニットである。また、この制御部２４は、操作部２５を介した操作に応じて各種制御用の指令を内部バス２１を介して伝達する。

操作部２５は、キーボードやタッチパネルにより具現化され、プログラムを実行するための実行命令がユーザから入力される。この操作部２５は、上記実行命令がユーザから入力された場合には、これを制御部２４に通知する。この通知を受けた制御部２４は、判断部２７を始め、各構成要素と協調させて所望の処理動作を実行していくこととなる。この操作部２５は、前述した情報取得部９として具現化されるものであってもよい。

判断部２７は、プラットフォームの危険度に関する各種判断を担う。この判断部２７は、推定動作を実行するに当たり、必要な情報として記憶部２８に記憶されている各種情報や、データベース３に記憶されている各種情報を読み出す。この判断部２７は、人工知能により制御されるものであってもよい。この人工知能はいかなる周知の人工知能技術に基づくものであってもよい。

表示部２３は、制御部２４による制御に基づいて表示画像を作り出すグラフィックコントローラにより構成されている。この表示部２３は、例えば、液晶ディスプレイ（ＬＣＤ）等によって実現される。

記憶部２８は、ハードディスクで構成される場合において、制御部２４による制御に基づき、各アドレスに対して所定の情報が書き込まれるとともに、必要に応じてこれが読み出される。また、この記憶部２８には、本発明を実行するためのプログラムが格納されている。このプログラムは制御部２４により読み出されて実行されることになる。

上述した構成からなるプラットホーム危険度判別システム１における動作について説明をする。

プラットホーム危険度判別システム１では、例えば図３に示すように、参照用画像情報と、参照用接近情報との組み合わせが形成されていることが前提となる。参照用画像情報とは、プラットホームに設置されたカメラでプラットホームの各所を撮影した画像であり、例えば、乗客がまばらですいているプラットホームの画像であったり、込んでいるプラットホームに人が走っている画像であったり、プラットホームから乗客が落ちそうなレベルまで混雑している画像等、様々である。

図３の例では、例えば参照用画像情報が、プラットホームに設置されたカメラでプラットホームを各場所ごとに、或いは各時系列毎に撮影した参照用画像情報Ｐ１１〜Ｐ１３、参照用接近情報として、電車がプラットホームに接近している時間として、「７番ホームに３０秒後」、「５番ホームに１５秒後」等であるものとする。

入力データとしては、このような参照用画像情報と、参照用接近情報が並んでいる。このような入力データとしての、参照用画像情報に対して、参照用接近情報が組み合わさったものが、図３に示す中間ノードである。各中間ノードは、更に出力に連結している。この出力においては、出力解としての、プラットホーム内の危険度が、パーセンテージとして表示されている。

参照用画像情報と参照用接近情報との各組み合わせ（中間ノード）は、この出力解としての、プラットホーム内の危険度に対して３段階以上の連関度を通じて互いに連関しあっている。参照用画像情報と参照用接近情報がこの連関度を介して左側に配列し、各プラットホーム内の危険度が連関度を介して右側に配列している。連関度は、左側に配列された参照用画像情報と参照用接近情報に対して、何れの危険度と関連性が高いかの度合いを示すものである。換言すれば、この連関度は、各参照用画像情報と参照用接近情報が、いかなる危険度に紐付けられる可能性が高いかを示す指標であり、参照用画像情報と参照用接近情報から最も確からしい危険度を選択する上での的確性を示すものである。図３の例では、連関度としてｗ１３〜ｗ２２が示されている。このｗ１３〜ｗ２２は以下の表１に示すように１０段階で示されており、１０点に近いほど、中間ノードとしての各組み合わせが出力としてのプラットホーム内の危険度と互いに関連度合いが高いことを示しており、逆に１点に近いほど中間ノードとしての各組み合わせが出力としてのプラットホーム内の危険度と互いに関連度合いが低いことを示している。

判別装置２は、このような図３に示す３段階以上の連関度ｗ１３〜ｗ２２を予め取得しておく。つまり判別装置２は、実際の危険度の判別を行う上で、参照用画像情報と、参照用接近情報、並びにその場合の危険度がどの程度であったかのデータを蓄積しておき、これらを分析、解析することで図３に示す連関度を作り上げておく。
例えば、参照用画像情報Ｐ１１がラッシュアワー時においてプラットホーム内に乗客が溢れるばかりに滞留している状態の画像であるものとする。この画像撮像時点における参照用接近情報が「１番ホームに４５秒後」に電車が来るものとしたときに、以前のデータにおいて事故が起きたか否か、また事故に至らなくても事故が起きてもおかしくない程度の危険度であったか否かを抽出する。これらのデータは、電鉄会社や各駅において保存されている過去の事故データや、ヒヤリとした場面のデータから抽出するようにしてもよい。危険度の数値化は、上記参照用画像情報を複数人で視認し、危険度に関するアンケート調査等を集計して求めるようにしてもよい。

この分析、解析は人工知能により行うようにしてもよい。かかる場合には、例えば参照用画像情報Ｐ１１で、かつ「１番ホームに４５秒後」である場合に、実際に事故が起きたか否か、或いは事故には至らなかったものの危険性が高かったか否かを過去のデータから分析する。事故が起きた事例が多いほど危険度の高い出力につながる連関度をより高く設定し、事故が起きた事例が少ないほど危険度の低い出力につながる連関度をより高く設定する。例えば中間ノード６１ａの例では、危険度９０％と、危険度３０％の出力にリンクしているが、以前の事例から危険度が極めて高いケースであるため、危険度９０％につながるｗ１３の連関度を７点に、危険度３０％につながるｗ１４の連関度を２点に設定している。

また、この図３に示す連関度は、人工知能におけるニューラルネットワークのノードで構成されるものであってもよい。即ち、このニューラルネットワークのノードの出力に対する重み付け係数が、上述した連関度に対応することとなる。またニューラルネットワークに限らず、人工知能を構成するあらゆる意思決定因子で構成されるものであってもよい。

図３に示す連関度の例で、ノード６１ｂは、参照用画像情報Ｐ１１に対して、参照用接近情報「３番ホームに２分後」の組み合わせのノードであり、危険度６０％の連関度がｗ１５、危険度０％の連関度がｗ１６となっている。ノード６１ｃは、参照用画像情報Ｐ１２に対して、参照用接近情報「７番ホームに３０秒後」、「５番ホームに１５秒後」の組み合わせのノードであり、危険度３０％の連関度がｗ１７、危険度７０％の連関度がｗ１８となっている。

このような連関度が、人工知能でいうところの学習済みデータとなる。このような学習済みデータを作った後に、実際にこれから新たにプラットホームにおいて新たに危険度を判別する際において、上述した学習済みデータを利用して危険度を判別することとなる。かかる場合には、画像情報を新たに取得するとともに、接近情報を取得する。

新たに取得する画像情報は、上述した情報取得部９によるカメラにより画像を撮影する。この撮影は、上述した参照用画像情報を得る上で撮影したプラットホームと同一である。また撮影条件は、上述した参照用画像情報を得る上での撮影条件（撮影角度、画角、解像度）が必ずしも全て同一であるところまでは要求されない。

接近情報の取得は、電鉄会社が管理する電車の運行状況のデータを直接取得するようにしてもよい。実際にあるプラットホームに電車が何分後に到着するかは、現在時刻、電車のダイヤ、遅延情報、気候や天気等に基づく。これらの情報から実際にプラットホームに電車が何分後に到着するかを計算する。また、接近情報の取得は、プラットホームの手前５０ｍ地点を電車が通過したか否かに基づくものであってもよい。つまりプラットホームの手前５０ｍ地点を電車が通過したことをセンサにより検知した場合は、電車が接近していることを判別し、検知していない場合は、まだ電車が接近していないことを判別し、これを接近情報に含めるようにしてもよい。

このようにして新たに取得した画像情報と、電車の接近情報に基づいて、実際にその新たに画像情報と接近情報とを取得した時点における危険度を求める。かかる場合には、予め取得した図３（表１）に示す連関度を参照する。例えば、新たに取得した画像情報がＰ１２と同一かこれに類似するものである場合であって、その取得時点において得た接近情報が「５番ホームに１５秒後」である場合には、連関度を介してノード６１ｄが関連付けられており、このノード６１ｄは、「危険度６０％」がｗ１９、「危険度７０％」が連関度ｗ２０で関連付けられている。かかる場合には、連関度の最も高い「危険度６０％」を最適解として選択する。但し、最も連関度の高いものを最適解として選択することは必須ではなく、連関度は低いものの連関性そのものは認められる「危険度７０％」を最適解として選択するようにしてもよい。また、これ以外に矢印が繋がっていない出力解を選択してもよいことは勿論であり、連関度に基づくものであれば、その他いかなる優先順位で選択されるものであってもよい。

また、入力から伸びている連関度ｗ１〜ｗ１２の例を以下の表２に示す。

この入力から伸びている連関度ｗ１〜ｗ１２に基づいて中間ノード６１が選択されていてもよい。つまり連関度ｗ１〜ｗ１２が大きいほど、中間ノード６１の選択における重みづけを重くしてもよい。しかし、この連関度ｗ１〜ｗ１２は何れも同じ値としてもよく、中間ノード６１の選択における重みづけは何れも全て同一とされていてもよい。

図４は、上述した参照用画像情報と、参照用接近情報に加えて、更に参照用ホーム情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度が設定されている例を示している。

参照用ホーム情報とは、プラットホームの構造に関する情報である。プラットホームの構造とは、例えば、プラットホームの幅や大きさ、形状、階段の配置、電車とホームの隙間の長さ、収容人数、高さ等、プラットホームの構造に関するあらゆる情報やデータを含むものである。このような参照用ホーム情報は、電鉄会社毎に、或いは駅毎にサーバーなどにおいて予め蓄積されているものを活用する。

かかる場合において、連関度は、図４に示すように、参照用画像情報と、参照用接近情報と、参照用ホーム情報との組み合わせの集合が上述と同様に中間ノードのノード６１ａ〜６１ｅとして表現されることとなる。

例えば、図４において、ノード６１ｃは、参照用画像情報Ｐ１２が連関度ｗ３で、参照用接近情報「７番ホームに３０秒後」が連関度ｗ７で、参照用ホーム情報としての「プラットホームの構造β」が連関度ｗ１１で連関している。同様にノード６１ｅは、参照用画像情報Ｐ１３が連関度ｗ５で、参照用接近情報「７番ホームに３０秒後」が連関度ｗ８で、参照用ホーム情報としての「プラットホームの構造α」が連関度ｗ１０で連関している。

このような連関度が設定されている場合も同様に、新たに取得した画像情報と、電車の接近情報と、そのプラットホームを特定するためのホーム特定情報に基づいて、実際にその新たに画像情報と接近情報とを取得した時点における危険度を求める。ここでいうホーム特定情報は、実際にその危険度を求めるためのプラットホームが何駅の何線の何番ホームであるかを特定するためのものであり、上述した参照用ホーム情報にリンクする。つまり、プラットホームが何駅の何線の何番ホームであるかが分かれば、そのホームの構造はどのようなものかが特定できるため、参照用ホーム情報にリンクすることになる。

この危険度を求める上で予め取得した図４に示す連関度を参照する。例えば、取得した画像が参照用画像情報Ｐ１２に同一又は類似で、接近情報「７番ホームに３０秒後」で、ホーム特定情報の結果、プラットホームの構造βであることが特定できた場合、その組み合わせはノード６１ｃが関連付けられており、このノード６１ｃは、危険度３０％が連関度ｗ１７で、また危険度７０％が連関度ｗ１８で関連付けられている。このような連関度の結果、ｗ１７、ｗ１８に基づいて、実際にその新たに画像情報と接近情報とを取得した時点における危険度を求めていくことになる。

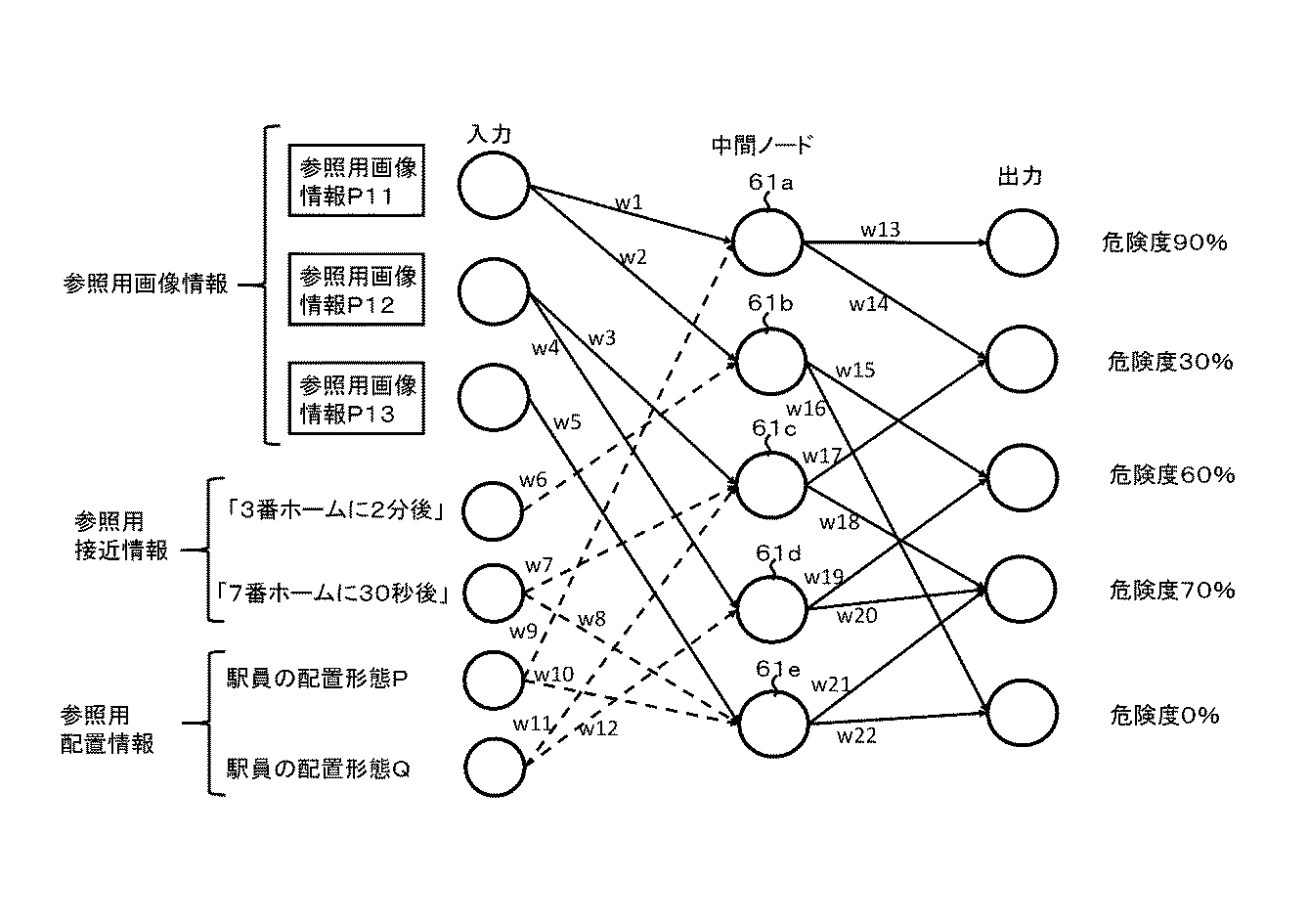

図５は、上述した参照用画像情報と、参照用接近情報に加えて、更に参照用配置情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度が設定されている例を示している。

参照用配置情報とは、プラットホームにおける駅員の配置状況に関する情報である。参照用配置情報は、例えば電鉄会社や駅毎に管理されている駅員の配置状況に関するスケジュール表のデータや、タイムシフトデータから情報を取得するようにしてもよい。またプラットホームに設置されたカメラを通じて駅員の画像と位置情報を順次取得し、配置状況を抽出することで参照用配置情報を取得するようにしてもよい。

かかる場合において、連関度は、図５に示すように、参照用画像情報と、参照用接近情報と、参照用配置情報との組み合わせの集合が上述と同様に中間ノードのノード６１ａ〜６１ｅとして表現されることとなる。

例えば、図５において、ノード６１ｃは、参照用画像情報Ｐ１２が連関度ｗ３で、参照用接近情報「７番ホームに３０秒後」が連関度ｗ７で、参照用配置情報としての「駅員の配置形態Ｑ」が連関度ｗ１１で連関している。同様にノード６１ｅは、参照用画像情報Ｐ１３が連関度ｗ５で、参照用接近情報「７番ホームに３０秒後」が連関度ｗ８で、参照用配置情報としての「駅員の配置形態Ｐ」が連関度ｗ１０で連関している。

このような連関度が設定されている場合も同様に、新たに取得した画像情報と、電車の接近情報と、その画像情報と接近情報とを取得した時点におけるプラットホームにおける駅員の配置状況を更に取得する。スケジュール表のデータや、タイムシフトデータから当該時点における駅員の配置状況を取得するようにしてもよい。かかる場合には、タイムシフトデータにおける時間軸と、現在時刻とを照らし合わせて駅員の配置状況を取得する。またプラットホームに設置されたカメラを通じて駅員の画像と位置情報から現時点における配置状況を順次抽出するようにしてもよい。

この危険度を求める上で予め取得した図５に示す連関度を参照する。例えば、取得した画像が参照用画像情報Ｐ１２に同一又は類似で、接近情報「７番ホームに３０秒後」で、現時点における駅員の配置形態が配置形態Ｑである場合には、その組み合わせはノード６１ｃが関連付けられており、このノード６１ｃは、危険度３０％が連関度ｗ１７で、また危険度７０％が連関度ｗ１８で関連付けられている。このような連関度の結果、ｗ１７、ｗ１８に基づいて、実際にその新たに画像情報と接近情報とを取得した時点における危険度を求めていくことになる。

図６は、上述した参照用画像情報と、参照用接近情報に加えて、更に参照用時間帯情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度が設定されている例を示している。

参照用時間帯情報とは、ある時間帯（例えば、一時点でもよいし、何時何分〜何時何分までの時間幅があるものでもよい。）におけるプラットホーム内の混雑状況及び撮影環境を示すものである。プラットホーム内の混雑状況は、時間帯によって変化する。この混雑状況を時系列的に観測することにより、各時間帯ごとの混雑状況を取得することができる。混雑状況は例えば画像解析を通じて単位面積当たりの乗客の数や密度等を計測することで数値化されていてもよい。また撮影環境は、カメラによる撮影を行う上で影響を及ぼすあらゆるファクターを意味する。例えばプラットホームが屋外にあるものであれば、時間帯によって明るさ、太陽光の方向等、カメラによる撮像に影響を及ぼす様々なファクターは変化するが、これらのデータを時系列的に計測することで各時間帯ごとの撮影環境を得ることができる。

かかる場合において、連関度は、図６に示すように、参照用画像情報と、参照用接近情報と、参照用時間帯情報との組み合わせの集合が上述と同様に中間ノードのノード６１ａ〜６１ｅとして表現されることとなる。

例えば、図６において、ノード６１ｃは、参照用画像情報Ｐ１２が連関度ｗ３で、参照用接近情報「７番ホームに３０秒後」が連関度ｗ７で、参照用時間帯情報としての混雑状況Ｔ（例えばプラットホームの２番目の車両の出入り口付近が、時刻１０時〜１０時１０分の間で、単面積当たり５人）と、撮影環境Ｕ（例えば、時刻１０時〜１０時１０分における太陽光の方向が南東等）が、連関度ｗ１１で連関している。同様にノード６１ｅは、参照用画像情報Ｐ１３が連関度ｗ５で、参照用接近情報「７番ホームに３０秒後」が連関度ｗ８で、参照用時間帯情報としての混雑状況Ｔ＋撮影環境Ｓが連関度ｗ１０で連関している。

このような連関度が設定されている場合も同様に、新たに取得した画像情報と、電車の接近情報と、その画像情報と接近情報とを取得した時点の時間帯における混雑状況及び撮影環境を示す時間帯情報を更に取得する。この時間帯情報は参照用時間帯情報とリンクする。時間帯情報の取得方法は、参照用時間帯情報と同様である。

この危険度を求める上で予め取得した図６に示す連関度を参照する。例えば、取得した画像が参照用画像情報Ｐ１２に同一又は類似で、接近情報「７番ホームに３０秒後」で、現時点における時間帯情報が混雑状況Ｔでかつ撮影環境Ｕである場合には、その組み合わせはノード６１ｃが関連付けられており、このノード６１ｃは、危険度３０％が連関度ｗ１７で、また危険度７０％が連関度ｗ１８で関連付けられている。このような連関度の結果、ｗ１７、ｗ１８に基づいて、実際にその新たに画像情報と接近情報とを取得した時点における危険度を求めていくことになる。

図７は、上述した参照用画像情報と、参照用接近情報に加えて、更に参照用乗客動線情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度が設定されている例を示している。

参照用乗客動線情報とは、ある時間帯（例えば、一時点でもよいし、何時何分〜何時何分までの時間幅があるものでもよい。）におけるプラットホーム内の乗客の動線を抽出したものである。この参照用乗客動線情報を抽出する上では、上述した参照用画像情報を画像解析することにより、顧客の動線を周知の手段により検知するものであってもよい。顧客の動線のパターンはベクトルや線図等を通じて画像上にて周知の手段によりパターン化されて記憶される。

かかる場合において、連関度は、図７に示すように、参照用画像情報と、参照用接近情報と、参照用乗客動線情報との組み合わせの集合が上述と同様に中間ノードのノード６１ａ〜６１ｅとして表現されることとなる。

例えば、図７において、ノード６１ｃは、参照用画像情報Ｐ１２が連関度ｗ３で、参照用接近情報「７番ホームに３０秒後」が連関度ｗ７で、参照用乗客動線情報としての乗客の動線Ｗが、連関度ｗ１１で連関している。同様にノード６１ｅは、参照用画像情報Ｐ１３が連関度ｗ５で、参照用接近情報「７番ホームに３０秒後」が連関度ｗ８で、参照用乗客動線情報としての乗客の動線Ｖが連関度ｗ１０で連関している。

このような連関度が設定されている場合も同様に、新たに取得した画像情報と、電車の接近情報と、その画像情報と接近情報とを取得した時点の乗客の動線パターンを更に取得する。乗客の動線のパターンの抽出は、参照用乗客動線情報の抽出方法と同様である。

この危険度を求める上で予め取得した図７に示す連関度を参照する。例えば、取得した画像が参照用画像情報Ｐ１２に同一又は類似で、取得した接近情報が「７番ホームに３０秒後」で、現時点における乗客の動線が動線Ｗである場合には、その組み合わせはノード６１ｃが関連付けられており、このノード６１ｃは、危険度３０％が連関度ｗ１７で、また危険度７０％が連関度ｗ１８で関連付けられている。このような連関度の結果、ｗ１７、ｗ１８に基づいて、実際にその新たに画像情報と接近情報とを取得した時点における危険度を求めていくことになる。

なお、上述した連関度では、参照用画像情報と参照用接近情報に加え、参照用ホーム情報、参照用配置情報、参照用時間帯情報、参照用乗客動線情報の何れかの組み合わせに対して形成される場合を例にとり説明をしたが、これに限定されるものではない。参照用画像情報と参照用接近情報に加え、参照用ホーム情報、参照用配置情報、参照用時間帯情報、参照用乗客動線情報の何れか１以上の組み合わせに対して、上記連関度が関連付けられるものであってもよい。
なお、参照用画像情報に加えて音声情報も加味して判断するようにしてもよい。音声情報は、マイクロフォン等により検知される音声である。この音声情報は、参照用画像取得時と同様に検知して参照用音声情報として独立した入力パラメータとして連関度に関連付けられていてもよい。つまり、参照用画像情報と参照用接近情報に加え、更に参照用音声情報の組み合わせに対して、上記連関度が関連付けられるものであってもよい。かかる場合には、新たな危険度の判断において音声情報をマイクロフォンにて取得し、連関度を参照して危険度の判断を行っていくことになる。

上述した連関度においては、１０段階評価で連関度を表現しているが、これに限定されるものではなく、３段階以上の連関度で表現されていればよく、逆に３段階以上であれば１００段階でも１０００段階でも構わない。一方、この連関度は、２段階、つまり互いに連関しているか否か、１又は０の何れかで表現されるものは含まれない。

なお、危険度は、０〜１００％の百分率で記載されている場合を例にとり説明をしたが、これに限定されるものではない。この危険度は、例えば、「危険性が高い」、「危険性が低い」の２段階で表現されていてもよい。かかる場合において連関度を形成する際には、危険性が高いか否か判断事例を分析する際に、参照用画像情報と参照用接近情報等との組み合わせを「危険性が高い」、「危険性が低い」の結果に紐づけて分析、判別していくことになる。これらの作業も人工知能により代替させてもよいことは勿論である。

上述した構成からなる本発明によれば、プラットホームにおける危険度の判断を、特段の熟練を要することなく、少ない労力で容易に行うことが可能となる。また本発明によれば、このプラットホームにおける危険度の判断を、人間が行うよりも高精度に行うことが可能となる。更に、上述した連関度を人工知能（ニューラルネットワーク等）で構成することにより、これを学習させることでその判別精度を更に向上させることが可能となる。

また、本発明によれば、３段階以上に設定されている連関度を介して最適な物性や生成機構の探索を行う点に特徴がある。連関度は、上述した５段階以外に、例えば０〜１００％までの数値で記述することができるが、これに限定されるものではなく３段階以上の数値で記述できるものであればいかなる段階で構成されていてもよい。

このような３段階以上の数値で表される連関度に基づいて最も確からしい危険度を探索することで、プラットホーム上において危険性が高くなる可能性の候補として複数考えられる状況下において、当該連関度の高い順に探索して表示することも可能となる。このように連関度の高い順にユーザに表示できれば、より確からしい危険度を優先的に表示することも可能となり、危険度が高くなることによる注意を促すこともできる。

特により危険度が高い場合には、音声等を通じて乗客や駅員に注意を喚起したり、プラットホームに入ってくる電車に危険性が高いことを通知して自主的に停止を促すなどの処理動作を先行して行うことができ、乗客の安全を守ることができる。また本発明によれば、危険度の検出精度が高いため、むやみに電車を止めることなく、本当に必要なケースのみに絞り電車を止める動作を行えばよいため、円滑な交通に悪影響を及ぼすことを防止することもできる。

これに加えて、本発明によれば、連関度が１％のような極めて低い出力の判別結果も見逃すことなく判断することができる。連関度が極めて低いものが判別結果であっても僅かな兆候として繋がっているものであり、何十回、何百回に一度は、その判別結果として役に立つ場合もあることをユーザに対して注意喚起することができる。

更に本発明によれば、このような３段階以上の連関度に基づいて探索を行うことにより、閾値の設定の仕方で、探索方針を決めることができるメリットがある。閾値を低くすれば、上述した連関度が１％のものであっても漏れなく拾うことができる反面、より適切な判別結果を好適に検出できる可能性が低く、ノイズを沢山拾ってしまう場合もある。一方、閾値を高くすれば、最適な危険度を高確率で検出できる可能性が高い反面、通常は連関度は低くてスルーされるものの何十回、何百回に一度は出てくる好適な解を見落としてしまう場合もある。いずれに重きを置くかは、ユーザ側、システム側の考え方に基づいて決めることが可能となるが、このような重点を置くポイントを選ぶ自由度を高くすることが可能となる。

更に本発明では、上述した連関度を更新させるようにしてもよい。この更新は、例えばインターネットを始めとした公衆通信網を介して提供された情報を反映させるようにしてもよい。また電鉄会社や駅等が独自に撮像したカメラ画像や独自に取得した接近情報等に基づいて、入力パラメータと、出力解（危険度）との関係性について新たな知見が発見された場合には、当該知見に応じて連関度を上昇させ、或いは下降させる。

つまり、この更新は、人工知能でいうところの学習に相当する。新たなデータを取得し、これを学習済みデータに反映させることを行っているため、学習行為といえるものである。

また学習済モデルを最初に作り上げる過程、及び上述した更新は、教師あり学習のみならず、教師なし学習、ディープラーニング、強化学習等を用いるようにしてもよい。教師なし学習の場合には、入力データと出力データのデータセットを読み込ませて学習させる代わりに、入力データに相当する情報（参照用画像情報、参照用接近情報、参照用ホーム情報、参照用配置情報、参照用時間帯情報、参照用乗客動線情報等）を読み込ませて学習させ、そこから出力データに関連する連関度を自己形成させるようにしてもよい。

この連関度の更新は、公衆通信網から取得可能な情報に基づく場合以外に、専門家による研究データや論文、学会発表や、新聞記事、書籍等の内容に基づいてシステム側又はユーザ側が人為的に、又は自動的に更新するようにしてもよい。これらの更新処理においては人工知能を活用するようにしてもよい。

１プラットホーム危険度判別システム
２判別装置
２１内部バス
２３表示部
２４制御部
２５操作部
２６通信部
２７推定部
２８記憶部
６１ノード

本発明は、駅のプラットホーム内の危険度を判別するためのプラットホーム危険度判別プログラムにおいて、プラットホーム内において撮影された参照用画像情報と、当該参照用画像情報の撮影時点における気候や天気に関する参照用天候情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得する連関度取得ステップと、上記プラットホームにおいて新たに危険度を判別する際に、新たにプラットホーム内の画像を撮影することにより画像情報を取得するとともに、当該撮影時点における気候や天気に関する天候情報とに基づく接近情報を取得する情報取得ステップと、上記連関度取得ステップにおいて取得した連関度を参照し、上記情報取得ステップを介して取得した画像情報と天候情報とに基づき、上記プラットホーム内の危険度を判別する判別ステップとをコンピュータに実行させることを特徴とするプラットホーム危険度判別プログラムである。

本発明は、駅のプラットホーム内の危険度を判別するためのプラットホーム危険度判別プログラムにおいて、プラットホーム内において撮影された参照用画像情報と、当該参照用画像情報の撮影時点における気候や天気に関する参照用天候情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得する連関度取得手段と、上記プラットホームにおいて新たに危険度を判別する際に、新たにプラットホーム内の画像を撮影することにより画像情報を取得するとともに、当該撮影時点における気候や天気に関する天候情報とに基づく接近情報を取得する情報取得手段と、上記連関度取得手段により取得された連関度を参照し、上記情報取得手段を介して取得した画像情報と天候情報とに基づき、上記プラットホーム内の危険度を判別する判別手段とを備えることを特徴とするプラットホーム危険度判別システムである。

本発明は、駅のプラットホーム内の危険度を判別するためのプラットホーム危険度判別システムにおいて、プラットホーム内において撮影された参照用画像情報と、当該参照用画像情報の撮影時点における気候や天気に関する参照用天候情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得する連関度取得手段と、上記プラットホームにおいて新たに危険度を判別する際に、新たにプラットホーム内の画像を撮影することにより画像情報を取得するとともに、当該撮影時点における気候や天気に関する天候情報とに基づく接近情報を取得する情報取得手段と、上記連関度取得手段により取得された連関度を参照し、上記情報取得手段を介して取得した画像情報と天候情報とに基づき、上記プラットホーム内の危険度を判別する判別手段とを備えることを特徴とするプラットホーム危険度判別システムである。

本発明は、駅のプラットホーム内の危険度を判別するためのプラットホーム危険度判別プログラムにおいて、プラットホーム内において撮影された参照用画像情報と、当該参照用画像情報の撮影時点における気候や天気に関する参照用天候情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得する連関度取得ステップと、上記プラットホームにおいて新たに危険度を判別する際に、新たにプラットホーム内の画像を撮影することにより画像情報を取得するとともに、当該撮影時点における気候や天気に関する天候情報を取得する情報取得ステップと、上記連関度取得ステップにおいて取得した連関度を参照し、上記情報取得ステップを介して取得した画像情報と天候情報とに基づき、上記プラットホーム内の危険度を判別する判別ステップとをコンピュータに実行させることを特徴とするプラットホーム危険度判別プログラムである。

本発明は、駅のプラットホーム内の危険度を判別するためのプラットホーム危険度判別システムにおいて、プラットホーム内において撮影された参照用画像情報と、当該参照用画像情報の撮影時点における気候や天気に関する参照用天候情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得する連関度取得手段と、上記プラットホームにおいて新たに危険度を判別する際に、新たにプラットホーム内の画像を撮影することにより画像情報を取得するとともに、当該撮影時点における気候や天気に関する天候情報を取得する情報取得手段と、上記連関度取得手段により取得された連関度を参照し、上記情報取得手段を介して取得した画像情報と天候情報とに基づき、上記プラットホーム内の危険度を判別する判別手段とを備えることを特徴とするプラットホーム危険度判別システムである。

Claims

駅のプラットホーム内の危険度を判別するためのプラットホーム危険度判別プログラムにおいて、
プラットホーム内において撮影された参照用画像情報と、当該参照用画像情報の撮影時点における当該プラットホームへの電車の参照用接近情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得する連関度取得ステップと、
上記プラットホームにおいて新たに危険度を判別する際に、新たにプラットホーム内の画像を撮影することにより画像情報を取得するとともに、当該撮影時点における当該プラットホームへの電車の接近情報を取得する情報取得ステップと、
上記連関度取得ステップにおいて取得した連関度を参照し、上記情報取得ステップを介して取得した画像情報と電車の接近情報とに基づき、上記プラットホーム内の危険度を判別する判別ステップとをコンピュータに実行させること
を特徴とするプラットホーム危険度判別プログラム。
上記連関度取得ステップでは、上記参照用画像情報と、上記参照用接近情報と、上記プラットホームの構造に関する参照用ホーム構造情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得し、
情報取得ステップでは、上記プラットホームにおいて新たに危険度を判別する際に、そのプラットホームを特定するためのホーム特定情報の入力を受け付け、
上記判別ステップでは、上記情報取得ステップを介して取得した画像情報と電車の接近情報と、上記ホーム特定情報とに基づき、上記プラットホーム内の危険度を判別すること
を特徴とする請求項１記載のプラットホーム危険度判別プログラム。
上記連関度取得ステップでは、更に上記プラットホームにおける駅員の配置状況に関する参照用配置情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得し、
情報取得ステップでは、上記プラットホームにおいて新たに危険度を判別する際に、当該撮影時点の当該プラットホームにおける駅員の配置状況を更に取得し、
上記判別ステップでは、更に上記情報取得ステップを介して取得した駅員の配置状況に基づき、上記プラットホーム内の危険度を判別すること
を特徴とする請求項１又は２記載のプラットホーム危険度判別プログラム。
上記連関度取得ステップでは、更に当該参照用画像情報の撮影時点における時間帯の混雑状況及び撮影環境を示す参照用時間帯情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得し、
情報取得ステップでは、上記プラットホームにおいて新たに危険度を判別する際に、当該撮影時点の時間帯における混雑状況及び撮影環境を示す時間帯情報を更に取得し、
上記判別ステップでは、更に上記情報取得ステップを介して取得した時間帯情報に基づき、上記プラットホーム内の危険度を判別すること
を特徴とする請求項１〜３のうち何れか１項記載のプラットホーム危険度判別プログラム。
上記連関度取得ステップでは、乗客の動線を抽出した参照用乗客動線情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得し、
情報取得ステップでは、上記プラットホームにおいて新たに危険度を判別する際に、乗客の動線を抽出した乗客動線情報を更に取得し、
上記判別ステップでは、更に上記情報取得ステップを介して取得した乗客動線情報に基づき、上記プラットホーム内の危険度を判別すること
を特徴とする請求項１〜４のうち何れか１項記載のプラットホーム危険度判別プログラム。
上記連関度取得ステップでは、当該参照用画像情報の撮影時点における電車のダイヤ情報、電車の遅延情報の何れか１以上に基づいて参照用接近情報を取得し、
情報取得ステップでは、上記プラットホームにおいて新たに危険度を判別する際に、当該撮影時点において取得した電車のダイヤ情報、電車の遅延情報の何れか１以上に基づいて上記接近情報を取得すること
を特徴とする請求項１〜５のうち何れか１項記載のプラットホーム危険度判別プログラム。
プラットホーム内において新たに撮影された参照用画像情報と、当該参照用画像情報の撮影時点における当該プラットホームへの電車の新たな参照用接近情報との組み合わせに対するプラットホーム内の危険度との関係を取得した場合には、これを上記連関度に反映させることで更新する更新ステップを有すること
を特徴とする請求項１記載のプラットホーム危険度判別プログラム。
上記更新ステップでは、人工知能を活用することにより、ニューラルネットワークで構成される上記連関度に上記反映を行うことで更新すること
を特徴とする請求項７記載のプラットホーム危険度判別プログラム。
駅のプラットホーム内の危険度を判別するためのプラットホーム危険度判別システムにおいて、
プラットホーム内において撮影された参照用画像情報と、当該参照用画像情報の撮影時点における当該プラットホームへの電車の参照用接近情報との組み合わせと、当該組み合わせに対するプラットホーム内の危険度との３段階以上の連関度を予め取得する連関度取得手段と、
上記プラットホームにおいて新たに危険度を判別する際に、新たにプラットホーム内の画像を撮影することにより画像情報を取得するとともに、当該撮影時点における当該プラットホームへの電車の接近情報を取得する情報取得手段と、
上記連関度取得手段において取得した連関度を参照し、上記情報取得手段を介して取得した画像情報と電車の接近情報とに基づき、上記プラットホーム内の危険度を判別する判別手段とを備えること
を特徴とするプラットホーム危険度判別システム。
