Abstract

【課題】コストが安価な電気化学素子用電極の製造方法を提供する。
【解決手段】活物質を含有する合剤のスラリーを作製するスラリー作製工程と、スラリーを連通気孔を有するアルミニウム多孔体の連通気孔中に充填するスラリー充填工程と、充填されたスラリーを乾燥するスラリー乾燥工程とを有し、スラリー作製工程が、水を溶媒としてスラリーを作製するスラリー作製工程である電気化学素子用電極の製造方法。アルミニウム多孔体は、１５ｋＶの加速電圧でのＥＤＸ分析により定量した表面の酸素量が３．１質量％以下のアルミニウム多孔体である。
【選択図】図２

Description

本発明は、リチウム電池（「リチウム二次電池」を含む）、電気二重層キャパシタ、リチウムイオンキャパシタ、溶融塩電池などの電気化学素子用電極の製造方法に関する。
近年、携帯電話やノート型パーソナルコンピュータ等の携帯用小型電子機器やＥＶ用の電源などとして、リチウム電池、電気二重層キャパシタ、リチウムイオンキャパシタ、溶融塩電池などの電気化学素子が広く用いられている。
これらの電気化学素子には、一般に、金属箔上に活物質を含有する合剤層が形成されている電極が用いられている。例えば、リチウム二次電池の正極の場合、図４に示すように、アルミニウム（Ａｌ）箔製の集電体３２の両面に、コバルト酸リチウム（ＬｉＣｏＯ２）粉末等の正極活物質、ポリフッ化ビニリデン（ＰＶＤＦ）等のバインダー、カーボン粉末等の導電助剤を含有する正極合剤層３３が形成されたリチウム二次電池用電極３１が用いられており、このようなリチウム二次電池用電極３１は、溶媒を添加混合してスラリー状にした正極合剤を、Ａｌ箔製の集電体３２上に塗布後、塗膜を乾燥することによって製造される（例えば、特許文献１）。
そして、前記溶媒としては、Ａｌ箔に対する濡れ性を考慮して、Ｎ−メチル−２−ピロリドン（ＮＭＰ）等の有機溶媒が、通常用いられている。
特開２００１−１４３７０２号公報
しかしながら、上記のＮＭＰ等の有機溶媒の使用は、ＮＭＰ等自体が高価であることや、蒸気圧が低く乾燥時間がかかるという問題に加え、有機溶媒による環境の悪化を抑制するために、乾燥排気からＮＭＰ等の有機溶媒を除外する装置を別途設ける必要があるという問題があるため、コストの上昇を招く。
このような問題は、リチウム二次電池のみならずリチウム一次電池などの他のリチウム電池、さらには、電気二重層キャパシタ、リチウムイオンキャパシタ、溶融塩電池などの電気化学素子においても同様であり、乾燥排気から有機溶媒を除外する装置を必要とせず、コストが安価な電気化学素子用電極の製造方法を提供することが望まれていた。
請求項１に記載の発明は、
活物質を含有する合剤のスラリーを作製するスラリー作製工程と、
前記スラリーを、連通気孔を有するアルミニウム多孔体の前記連通気孔中に充填するスラリー充填工程と、
充填された前記スラリーを乾燥するスラリー乾燥工程とを有し、
前記スラリー作製工程が、水を溶媒としてスラリーを作製するスラリー作製工程である
ことを特徴とする電気化学素子用電極の製造方法である。
乾燥排気から有機溶媒を除外する装置を必要としない溶媒として、水の採用が考えられるが、以下のような問題があった。即ち、水はＡｌ箔に対する濡れ性が悪いため、界面活性剤を添加する必要があるが、界面活性剤の添加は電池性能に悪影響を与える恐れがある。また、水は乾燥が速いため、スラリーの粘度を安定して維持することが難しい。さらに、電池に混入した水分は、電池としての諸性能の劣化を招く要因となる。
上記の問題に対して、本発明者は、集電体として、従来のＡｌ箔に替えて、連通気孔を有するＡｌ多孔体を採用することにより、スラリーの溶媒として水を用いることが可能となり、これらの問題点が解決されることを見出し、本発明を完成させるに至った。
即ち、連通気孔を有するＡｌ多孔体は、連通気孔に充填されたスラリーを包み込んで保持する保持機能に優れているため、Ａｌとの濡れ性が悪い水を溶媒に用いたスラリーであっても、良好に保持することができる。
また、水は無害であり、乾燥排気から特定の物質を除外する装置などを別途設ける必要がない。また、水は安価であり、乾燥が速いため、電気化学素子用電極の生産性にも優れる。このため、コストが安価な電気化学素子用電極の製造方法を提供することができる。
そして、このような電極は、正極のみならず、負極の製造においても同様に適用することができる。
請求項２に記載の発明は、
前記アルミニウム多孔体が、１５ｋＶの加速電圧でのＥＤＸ分析により定量した表面の酸素量が３．１質量％以下のアルミニウム多孔体であることを特徴とする請求項１に記載の電気化学素子用電極の製造方法である。
Ａｌ多孔体は、製造工程において、Ａｌを酸素のある環境で加熱すると酸化が進みやすく表面に酸化皮膜ができやすい。酸化皮膜ができたＡｌ多孔体の場合、表面積の全てを有効に活用することができないため、活物質を充分多く担持させることができず、活物質とＡｌ多孔体との接触抵抗を低くすることができない。
このような状況に鑑み、本発明者は、Ａｌを酸素のある環境で加熱せずに、Ａｌ多孔体を製造する方法を開発した。これにより、表面に酸素量が少ないＡｌ多孔体、即ち、表面に酸化皮膜が少ないＡｌ多孔体を得ることができるようになった。
具体的には、Ａｌ層が形成された連通気孔を有する発泡樹脂を、溶融塩に浸漬した状態で、Ａｌ層に負電位を印加しながらＡｌの融点以下の温度に加熱して前記発泡樹脂を分解することにより、１５ｋＶの加速電圧でのＥＤＸ分析により定量した表面の酸素量が３．１質量％以下であるＡｌ多孔体を得ることができる。
そして、このようなＡｌ多孔体を用いることにより、活物質の担持量を多くでき、また、活物質とＡｌ多孔体との接触抵抗を低く保つことができるため、活物質の利用効率を向上させることができる。
本発明によれば、集電体としてアルミニウム多孔体を用い、活物質を含有する合剤のスラリーを水を溶媒として用いて作製することにより、コストが安価な電気化学素子用電極の製造方法を提供することができる。
本発明におけるＡｌ多孔体の製造方法の一例を説明する図である。 本発明の一実施の形態のリチウム二次電池用電極の製造の手順を説明する図である。 本発明の一実施の形態において、リチウム二次電池用電極の前駆体を切断している様子を模式的に説明する図である。 従来のリチウム二次電池用電極の形態を模式的に示す断面図である。 本発明の一実施の形態に係る電気化学素子用電極が用いられた全固体リチウム二次電池の縦断面図である。 本発明の一実施の形態に係る電気化学素子用電極が用いられた電気二重層キャパシタの断面模式図である。 本発明の一実施の形態に係る電気化学素子用電極が用いられたリチウムイオンキャパシタの断面模式図である。 本発明の一実施の形態に係る電気化学素子用電極が用いられた溶融塩電池の断面模式図である。
以下、本発明を実施の形態に基づき図面を参照しつつ説明する。なお、以下においては、まず、電気化学素子用電極の製造方法について説明し、その後、電気化学素子用電極を用いたリチウム電池、電気二重層キャパシタ、リチウムイオンキャパシタ、溶融塩電池について説明する。
［Ａ］電気化学素子用電極
最初に、電気化学素子用電極の製造方法について、まず、Ａｌ多孔体の製造方法について説明し、その後、リチウム二次電池用電極の作製を例に挙げて、このＡｌ多孔体を用いた電気化学素子用電極の製造方法について説明する。
１．アルミニウム多孔体の製造
始めに、本発明の電気化学素子用電極に用いられるアルミニウム多孔体の製造方法について説明する。図１は、アルミニウム多孔体の製造方法の一例を説明する模式図であり、樹脂成形体を芯材としてアルミニウム構造体（多孔体）を形成する様子を模式的に示したものである。
まず、基体樹脂成形体の準備を行う。図１（ａ）は、基体樹脂成形体の例として、連通気孔を有する発泡樹脂成形体の断面の一部を示す拡大模式図であり、発泡樹脂成形体１を骨格として気孔が形成されている様子を示している。次に、樹脂成形体表面の導電化を行う。この工程により、樹脂成形体１の表面には薄く導電体による導電層が形成される。続いて溶融塩中でのアルミニウムめっきを行い、導電層が形成された樹脂成形体の表面にアルミニウムめっき層２を形成する（図１（ｂ））。これにより、基体樹脂成形体を基材として表面にアルミニウムめっき層２が形成されたアルミニウム構造体が得られる。その後、発泡樹脂成形体１を分解等して消失させることにより金属層のみが残ったアルミニウム構造体（多孔体）３を得ることができる（図１（ｃ））。以下各工程について順を追って説明する。
（１）多孔質樹脂成形体の準備
まず、基体樹脂成形体として、三次元網目構造を有し連通気孔を有する多孔質樹脂成形体を準備する。多孔質樹脂成形体の素材は任意の樹脂を選択できる。ポリウレタン、メラミン、ポリプロピレン、ポリエチレン等の発泡樹脂成形体が素材として例示できる。発泡樹脂成形体と表記したが、連続した気孔（連通気孔）を有するものであれば任意の形状の樹脂成形体を選択できる。例えば繊維状の樹脂を絡めて不織布のような形状を有するものも発泡樹脂成形体に代えて使用可能である。
発泡樹脂成形体としては、気孔率４０〜９８％で、セル径５０〜１０００μｍの連通気孔を持つものが好ましいが、気孔率８０％〜９８％、セル径は５０μｍ〜５００μｍであればより好ましい。発泡ウレタン及び発泡メラミンは気孔率が高く、また気孔の連通性があるとともに熱分解性にも優れているため、多孔質樹脂成形体として好ましく使用できる。発泡ウレタンは気孔の均一性や入手の容易さ等の点で好ましく、発泡ウレタンはセル径の小さなものが得られる点で好ましい。
多孔質樹脂成形体には発泡体製造過程での製泡剤や未反応モノマーなどの残留物があることが多く、洗浄処理を行うことが後の工程のために好ましい。例えばウレタン発泡体は樹脂成形体が骨格として三次元的に網目を構成することで、全体として連続した気孔を構成している。発泡ウレタンの骨格はその延在方向に垂直な断面において略三角形状をなしている。ここで気孔率は、次式で定義される。
気孔率［％］＝（１−（多孔質材の重量［ｇ］／（多孔質材の体積［ｃｍ３］×
素材密度）））×１００
また、セル径は、樹脂成形体表面を顕微鏡写真等で拡大し、１インチ（２５．４ｍｍ）あたりの気孔数をセル数として計数して、平均セル径＝２５．４ｍｍ／セル数として平均的な値を求める。
（２）樹脂成形体表面の導電化
電解めっきを行うために、発泡樹脂の表面をあらかじめ導電化処理する。処理方法としては、発泡樹脂の表面に導電性を有する層を設けることができる処理である限り特に制限はなく、ニッケル等の導電性金属の無電解めっき、アルミニウム等の蒸着及びスパッタ、又はカーボン等の導電性粒子を含有した導電性塗料の塗布等任意の方法を選択できる。
導電化処理の例として、アルミニウムのスパッタリング処理によって導電化処理する方法、及び導電性粒子としてカーボンを用いて発泡樹脂の表面を導電化処理する方法について以下述べる。
（イ）アルミニウムのスパッタリング
アルミニウムを用いたスパッタリング処理としては、アルミニウムをターゲットとする限り限定的でなく、常法に従って行えばよい。例えば、基板ホルダーに発泡状樹脂を取り付けた後、不活性ガスを導入しながら、ホルダーとターゲット（アルミニウム）との間に直流電圧を印加することにより、イオン化した不活性ガスをアルミニウムに衝突させて、はじき飛ばされたアルミニウム粒子を発泡状樹脂表面に堆積することによってアルミニウムのスパッタ膜を形成する。なお、スパッタリング処理は発泡状樹脂が溶解しない温度下で行うことが好ましく、具体的には、１００〜２００℃程度、好ましくは１２０〜１８０℃程度で行えばよい。
（ロ）カーボン塗布
導電性塗料としてのカーボン塗料を準備する。導電性塗料としての懸濁液は、好ましくは、カーボン粒子、粘結剤、分散剤および分散媒を含む。導電性粒子の塗布を均一に行うには、懸濁液が均一な懸濁状態を維持している必要がある。このため、懸濁液は、２０℃〜４０℃に維持されていることが好ましい。
その理由は、懸濁液の温度が２０℃未満になった場合、均一な懸濁状態が崩れ、合成樹脂成形体の網状構造をなす骨格の表面に粘結剤のみが集中して層を形成するからである。この場合、塗布されたカーボン粒子の層は剥離し易く、強固に密着した金属めっきを形成し難い。一方、懸濁液の温度が４０℃を越えた場合は、分散剤の蒸発量が大きく、塗布処理時間の経過とともに懸濁液が濃縮されてカーボンの塗布量が変動しやすい。また、カーボン粒子の粒径は、０．０１〜５μｍで、好ましくは０．０１〜０．５μｍである。粒径が大きいと多孔質樹脂成形体の空孔を詰まらせたり、平滑なめっきを阻害したりする要因となり、小さすぎると十分な導電性を確保することが難しくなる。
樹脂成形体へのカーボン粒子の塗布は、上記懸濁液に対象となる樹脂成形体を浸漬し、絞りと乾燥を行うことで可能である。実用上の製造工程の一例としては、三次元網状構造を有する長尺シート状の帯状樹脂が、サプライボビンから連続的に繰り出され、槽内の懸濁液内に浸漬される。懸濁液に浸漬された帯状樹脂は、絞りロールで絞られ、過剰な懸濁液が絞り出される。続いて、当該帯状樹脂は熱風ノズルによる熱風の噴射等により懸濁液の分散媒等が除去され、充分に乾燥された上で巻取りボビンに巻き取られる。熱風の温度は４０℃から８０℃の範囲であるとよい。このような装置を用いると、自動的かつ連続的に導電化処理を実施することができ、目詰まりのない網目構造を有し、且つ、均一な導電層を具備した骨格が形成されるので、次工程の金属めっきを円滑に行うことができる。
（３）アルミニウム層の形成：溶融塩めっき
次に溶融塩中で電解めっきを行い、樹脂成形体表面にアルミニウムめっき層を形成する。溶融塩浴中でアルミニウムのめっきを行うことにより特に三次元網目構造を有する樹脂多孔体のように複雑な骨格構造の表面に均一に厚いアルミニウム層を形成することができる。表面が導電化された樹脂成形体を陰極、純度９９．０％のアルミニウムを陽極として溶融塩中で直流電流を印加する。溶融塩としては、有機系ハロゲン化物とアルミニウムハロゲン化物の共晶塩である有機溶融塩、アルカリ金属のハロゲン化物とアルミニウムハロゲン化物の共晶塩である無機溶融塩を使用することができる。
比較的低温で溶融する有機溶融塩浴を使用すると、基材である樹脂成形体を分解することなくめっきができ好ましい。有機系ハロゲン化物としてはイミダゾリウム塩、ピリジニウム塩等が使用でき、具体的には１−エチル−３−メチルイミダゾリウムクロライド（ＥＭＩＣ）、ブチルピリジニウムクロライド（ＢＰＣ）が好ましい。溶融塩中に水分や酸素が混入すると溶融塩が劣化するため、めっきは窒素、アルゴン等の不活性ガス雰囲気下で、かつ密閉した環境下で行うことが好ましい。
溶融塩浴としては窒素を含有した溶融塩浴が好ましく、中でもイミダゾリウム塩浴が好ましく用いられる。溶融塩として高温で溶融する塩を使用した場合は、めっき層の成長よりも樹脂が溶融塩中に溶解や分解する方が早くなり、樹脂成形体表面にめっき層を形成することができない。イミダゾリウム塩浴は、比較的低温であっても樹脂に影響を与えず使用可能である。
イミダゾリウム塩として、１，３位にアルキル基を持つイミダゾリウムカチオンを含む塩が好ましく用いられ、特に塩化アルミニウム＋１−エチル−３−メチルイミダゾリウムクロライド（ＡｌＣｌ３＋ＥＭＩＣ）系溶融塩が、安定性が高く分解し難いことから最も好ましく用いられる。発泡ウレタン樹脂や発泡メラミン樹脂などへのめっきが可能であり、溶融塩浴の温度は１０℃から６０℃、好ましくは２５℃から４５℃である。低温になる程めっき可能な電流密度範囲が狭くなり、多孔体表面全体へのめっきが難しくなる。６０℃以上の高温では基材樹脂の形状が損なわれる不具合が生じやすい。
金属表面への溶融塩アルミニウムめっきにおいて、めっき表面の平滑性向上の目的でＡｌＣｌ３−ＥＭＩＣにキシレン、ベンゼン、トルエン、１，１０−フェナントロリンなどの添加剤を加えることが報告されている。本発明者らは特に三次元網目構造を備えた樹脂多孔体上にアルミニウムめっきを施す場合に、１，１０−フェナントロリンの添加によりアルミニウム構造体の形成に特有の効果が得られることを見出した。すなわち、多孔体を形成するアルミニウム骨格が折れにくいという第１の特徴と、多孔体の表面部と内部とのめっき厚さの差が小さい均一なめっきが可能であるという第２の特徴が得られるのである。
以上の、折れにくい、めっき厚が内外で均一という２つの特徴により、完成したアルミニウム多孔体をプレスする場合などに、骨格全体が折れにくく均等にプレスされた多孔体を得ることができる。アルミニウム多孔体を電池等の電極材料として用いる場合に、電極に電極活物質を充填してプレスにより密度を上げることが行われ、活物質の充填工程やプレス時に骨格が折れやすいため、このような用途では極めて有効である。
上記のことから、溶融塩浴に有機溶媒を添加することが好ましく、特に１，１０−フェナントロリンが好ましく用いられる。めっき浴への添加量は、０．２５〜７ｇ／Ｌが好ましい。０．２５ｇ／Ｌ以下では平滑性に乏しいめっきで脆く、また表層と内部の厚み差を小さくする効果が得られ難い。また７ｇ／Ｌ以上ではめっき効率が低下し所定のめっき厚を得ることが困難になる。
一方、樹脂が溶解等しない範囲で溶融塩として無機塩浴を用いることもできる。無機塩浴とは、代表的にはＡｌＣｌ３−ＸＣｌ（Ｘ：アルカリ金属）の２成分系あるいは多成分系の塩である。このような無機塩浴はイミダゾリウム塩浴のような有機塩浴に比べて一般に溶融温度は高いが、水分や酸素など環境条件の制約が少なく、全体に低コストでの実用化が可能である。樹脂が発泡メラミン樹脂である場合は、発泡ウレタン樹脂に比べて高温での使用が可能であり、６０℃〜１５０℃での無機塩浴が用いられる。
以上の工程により骨格の芯として樹脂成形体を有するアルミニウム構造体が得られる。なお、上記では、溶融塩めっきによりアルミニウム層を形成しているが、蒸着、スパッタ、プラズマＣＶＤ等の気相法、アルミニウムペーストの塗布等任意の方法で行うことができる。
各種フィルターや触媒担体などの用途によっては、このまま樹脂と金属の複合体として使用しても良いが、使用環境の制約などから、樹脂が無い金属多孔体として用いる場合には樹脂を除去する。本発明においては、アルミニウムの酸化が起こらないように、以下に説明する溶融塩中での分解により樹脂を除去する。
（４）樹脂の除去：溶融塩による処理
溶融塩中での分解は以下の方法で行う。表面にアルミニウムめっき層を形成した樹脂成形体を溶融塩に浸漬し、アルミニウム層に負電位（アルミニウムの標準電極電位より卑な電位）を印加しながら加熱して発泡樹脂成形体を除去する。溶融塩に浸漬した状態で負電位を印加すると、アルミニウムを酸化させることなく発泡樹脂成形体を分解することができる。
加熱温度は発泡樹脂成形体の種類に合わせて適宜選択できる。樹脂成形体がウレタンである場合には分解は約３８０℃で起こるため溶融塩浴の温度は３８０℃以上にする必要があるが、アルミニウムを溶融させないためにはアルミニウムの融点（６６０℃）以下の温度で処理する必要がある。好ましい温度範囲は５００℃以上６００℃以下である。
また印加する負電位の量は、アルミニウムの還元電位よりマイナス側で、かつ溶融塩中のカチオンの還元電位よりプラス側とする。このような方法によって、連通気孔を有し、表面の酸化層が薄く、３．１質量％以下という少ない酸素量のアルミニウム多孔体を得ることができる。
樹脂の分解に使用する溶融塩としては、アルミニウム層の電極電位が卑となるように、アルカリ金属又はアルカリ土類金属のハロゲン化物の塩を使用することができる。具体的には、塩化リチウム（ＬｉＣｌ）、塩化カリウム（ＫＣｌ）、塩化ナトリウム（ＮａＣｌ）、塩化アルミニウム（ＡｌＣｌ３）からなる群より選択される１種以上を含むと好ましく、上記の２種以上を混合して融点を下げた共晶溶融塩がより好ましい。このような方法によって、連通気孔を有し、表面の酸化層が薄く、３．１質量％以下という少ない酸素量のアルミニウム多孔体を得ることができる。
アルミニウム多孔体としては、気孔率が４０〜９８％であり、セル径が５０〜１０００μｍのアルミニウム多孔体が好ましく用いられる。より好ましくは気孔率が８０〜９８％であり、セル径が３５０〜９００μｍである。
２．スラリーの作製
次に、リチウム二次電池の正極の場合を例にとり、スラリーの作製方法について説明する。ＬｉＣｏＯ２等の活物質粉末、ＣＭＣ等の水溶性の高分子からなるバインダー、さらに、アセチレンブラック等の導電助剤を所定の比率で混合し、得られた混合物（合剤）に所定量の水を添加後、混練することによりスラリーが作製される。なお、これらの材料の配合比率は、電極の容量、導電性、スラリーの粘度等を考慮して適宜決定される。
３．リチウム二次電池用電極の作製
次に、電気化学素子用電極の作製について、リチウム二次電池用電極の作製を例に挙げて説明する。図２は、本実施の形態のリチウム二次電池用電極の製造の手順を説明する図である。
（１）集電体（支持体）の作製
まず、前記の製造方法に基づいて製造されたＡｌ多孔体３を巻き出し、調厚用のロールを通してＡｌ多孔体３の厚さを所定の厚さに調厚する。次に、リード４を巻き出し、調厚されたＡｌ多孔体３にリード４を溶接して集電体を作製する。
（２）リチウム二次電池用電極の作製
次に、前記の作製方法に基づいて作製されたスラリーを、ロールを用いて集電体の連通気孔中に充填し、その後、乾燥炉を通すことにより、スラリー中に含まれる水分を蒸発、除去する。
次に、ロールを通して所定の厚さに圧縮することにより、水分の蒸発により生じた空隙を小さくすると共に、合剤の充填密度を調整して、前駆体１１を作製する。
次に、この前駆体１１を切断（スリット）して、長尺のリチウム二次電池用電極２１を作製し、巻き取る。
図３は、本実施の形態において、リチウム二次電池用電極の前駆体を切断している様子を模式的に説明する図であり、（ａ）、（ｂ）は切断前の平面図および断面図であり、（ｃ）、（ｄ）は切断後の平面図および断面図である。図３において、１２、２２は、電極本体部分（合剤充填部）である。図３に示すように、前駆体は、幅中央およびリード４の中央で切断されて、リチウム二次電池用電極２１が作製される。
得られたリチウム二次電池用電極は、所定の長さに裁断されて、リチウム二次電池の製造に使用される。
以上、リチウム二次電池用電極の製造方法について説明したが、リチウム一次電池などの他のリチウム一次電池、さらには、電気二重層キャパシタ、リチウムイオンキャパシタ、溶融塩電池用電極についても同様に製造することができる。
［Ｂ］電気化学素子
次に、上記のように作製された電気化学素子用電極が用いられた電気化学素子につき、リチウム電池、電気二重層キャパシタ、リチウムイオンキャパシタ、ナトリウム電池に分けて具体的に説明する。
１．リチウム電池
初めに、Ａｌ多孔体を用いて上記のように作製されたリチウム電池用正極の特徴について説明し、その後、リチウム二次電池の構成について説明する。
（１）Ａｌ多孔体を用いて作製されたリチウム電池用正極の特徴
従来のリチウム二次電池用正極としては、Ａｌ箔（集電体）の表面に活物質を塗布した電極が用いられている。リチウム二次電池は、ニッケル水素電池やキャパシタに比べれば高容量であるが、自動車用途などでは更なる高容量化が求められており、単位面積当たりの電池容量を向上させるために、活物質の塗布厚みを厚くしている。また、活物質を有効に利用するためには、集電体であるアルミニウム箔と活物質とが電気的に接触している必要があるため、活物質は導電助剤と混合して用いられている。
これに対し、本発明においては、Ａｌ多孔体を集電体として、導電助剤やバインダーと混合された活物質が充填された電極が用いられている。このＡｌ多孔体は、気孔率が高く単位面積当たりの表面積が大きい。この結果、集電体と活物質の接触面積が大きくなるため、活物質を有効に利用でき、電池の容量を向上できるとともに、導電助剤の混合量を少なくすることができる。
このように、Ａｌ多孔体を集電体に用いたリチウム二次電池は、小さい電極面積でも容量を向上できるため、従来のＡｌ箔を用いたリチウム二次電池よりも電池のエネルギー密度を高くすることができる。
また、上記では主に二次電池についての効果を説明したが、一次電池についてもＡｌ多孔体に活物質を充填したときに接触面積が大きくなる効果は二次電池の場合と同じであり、容量の向上が可能である。
（２）リチウム二次電池の構成
リチウム二次電池には、電解質として固体電解質を用いる場合と、非水電解液を用いる場合とがある。図５は、本発明の一実施の形態に係る電気化学素子（リチウム二次電池）用電極が用いられた全固体リチウム二次電池（電解質として固体電解質を使用）の縦断面図である。この全固体リチウム二次電池６０は、正極６１、負極６２、および、両電極間に配置される固体電解質層（ＳＥ層）６３を備えている。そして、正極６１は、正極層（正極体）６４と正極集電体６５とからなり、負極６２は、負極層６６と負極集電体６７とからなる。
なお、電解質としては、前記したように、非水電解液が用いられる場合もあり、この場合、両極間には、セパレーター（多孔質ポリマーフィルムや不織布、紙等）が配置され、非水電解液は両極およびセパレーター中に含浸される。
以下、リチウム二次電池を構成する正極、負極、電解質の順に説明する。
（イ）正極
Ａｌ多孔体をリチウム二次電池の正極集電体として使用する場合は、正極活物質として、リチウムを脱挿入できる材料を使用することができ、このような材料をＡｌ多孔体に充填することにより、リチウム二次電池に適した電極を得ることができる。
（ａ）正極活物質
このような正極活物質としては、例えば、コバルト酸リチウム（ＬｉＣｏＯ２）、ニッケル酸リチウム（ＬｉＮｉＯ２）、ニッケルコバルト酸リチウム（ＬｉＣｏ０．３Ｎｉ０．７Ｏ２）、マンガン酸リチウム（ＬｉＭｎ２Ｏ４）、チタン酸リチウム（Ｌｉ４Ｔｉ５Ｏ１２）、リチウムマンガン酸化合物（ＬｉＭｙＭｎ２−ｙＯ４；Ｍ＝Ｃｒ、Ｃｏ、Ｎｉ）、リチウム酸等が使用できる。これらの活物質は導電助剤及びバインダーと組み合わせて使用する。
また、従来のリチウムリン酸鉄及びその化合物（ＬｉＦｅＰＯ４、ＬｉＦｅ０．５Ｍｎ０．５ＰＯ４）であるオリビン化合物などの遷移金属酸化物を用いることもできる。そして、これらの材料の中に含まれる遷移金属元素を、別の遷移金属元素に一部置換してもよい。
さらに、他の正極活物質の材料としては、例えば、ＴｉＳ２、Ｖ２Ｓ３、ＦｅＳ、ＦｅＳ２、ＬｉＭＳｘ（ＭはＭｏ、Ｔｉ、Ｃｕ、Ｎｉ、Ｆｅなどの遷移金属元素、又はＳｂ、Ｓｎ、Ｐｂ）などの硫化物系カルコゲン化物、ＴｉＯ２、Ｃｒ３Ｏ８、Ｖ２Ｏ５、ＭｎＯ２などの金属酸化物を骨格としたリチウム金属を用いることもできる。なお、上記したチタン酸リチウム（Ｌｉ４Ｔｉ５Ｏ１２）は、負極活物質として使用することも可能である。
（ｂ）固体電解質
上記正極活物質の他に、必要に応じて、さらに、固体電解質を加えてＡｌ多孔体に充填してもよい。Ａｌ多孔体に正極活物質と固体電解質とを充填することにより、リチウム二次電池用正極としてより適した電極を得ることができる。ただし、Ａｌ多孔体に充填する材料の内、活物質の割合は、放電容量を確保する観点から、５０質量％以上であることが好ましく、７０質量％以上であるとより好ましい。
上記固体電解質には、リチウムイオン伝導度の高い硫化物系固体電解質を使用することが好ましく、このような硫化物系固体電解質としては、リチウム、リン、及び硫黄を含む硫化物系固体電解質が挙げられる。そして、これらの硫化物系固体電解質は、さらに、Ｏ、Ａｌ、Ｂ、Ｓｉ、Ｇｅなどの元素を含有していてもよい。
このような硫化物系固体電解質は、公知の方法により得ることができる。例えば、出発原料として硫化リチウム（Ｌｉ２Ｓ）及び五硫化二リン（Ｐ２Ｓ５）を用意し、Ｌｉ２ＳとＰ２Ｓ５とをモル比で５０：５０〜８０：２０程度の割合で混合し、これを溶融して急冷する方法（溶融急冷法）や、これをメカニカルミリングする方法（メカニカルミリング法）により得ることができる。
上記方法により得られる硫化物系固体電解質は、非晶質である。この非晶質の状態のまま利用することもできるが、これを加熱処理して結晶性の硫化物系固体電解質としてもよい。結晶化することで、リチウムイオン伝導度の向上が期待できる。
（ｃ）導電助剤およびバインダー
上記活物質の合剤（活物質と固体電解質）をＡｌ多孔体に充填するに際しては、必要に応じて導電助剤やバインダーを加え、これに水を混合して正極合剤スラリーを作製する。
導電助剤としては、例えば、アセチレンブラック（ＡＢ）やケッチェンブラック（ＫＢ）といったカーボンブラックや、カーボンナノチューブ（ＣＮＴ）などの炭素繊維を用いることができる。
また、バインダーとしては、例えば、ポリフッ化ビニリデン（ＰＶＤＦ）やポリテトラフルオロエチレン（ＰＴＦＥ）、ポリビニルアルコール（ＰＶＡ）、カルボキシメチルセルロース（ＣＭＣ）、キサンタンガムなどを用いることができる。
（ｄ）溶媒
正極合剤スラリーを作製する際に用いられる溶媒としては、上記したように水を用いる。
なお、充填性を高めるために界面活性剤を使用してもよい。
（ｅ）スラリーの充填
作製された正極合剤スラリーの充填方法としては、浸漬充填法や塗工法などの公知の方法を用いることができる。塗工法としては、例えば、ロール塗工法、アプリケーター塗工法、静電塗工法、粉体塗工法、スプレー塗工法、スプレーコーター塗工法、バーコーター塗工法、ロールコーター塗工法、ディップコーター塗工法、ドクターブレード塗工法、ワイヤーバー塗工法、ナイフコーター塗工法、ブレード塗工法、及びスクリーン印刷法などが挙げられる。
（ロ）負極
負極には、銅やニッケルの箔やパンチングメタル、多孔体などが集電体として用いられ、黒鉛、チタン酸リチウム（Ｌｉ４Ｔｉ５Ｏ１２）、ＳｎやＳｉ等の合金系、あるいはリチウム金属等の負極活物質が使用される。負極活物質も、導電助剤及びバインダーと組み合わせて使用する。
（ハ）電解質
前記したように、リチウム二次電池には、電解質として固体電解質を用いる場合と、非水電解液を用いる場合とがある。
固体電解質としては、前記した各固体電解質が用いられる。
非水電解液としては、支持塩を極性非プロトン性有機溶媒に溶かしたものが用いられる。このような極性非プロトン性有機溶媒としては、例えば、エチレンカーボネート、ジエチルカーボネート、ジメチルカーボネート、プロピレンカーボネート、γ−ブチロラクトン及びスルホラン等が使用される。支持塩としては、４フッ化ホウ酸リチウム、６フッ化リン酸リチウム、およびイミド塩等が使用されている。電解質となる支持塩の濃度は高い方が好ましいが、溶解に限度があるため１ｍｏｌ／Ｌ付近のものが一般に用いられる。
２．電気二重層キャパシタ
図６は、本発明の一実施の形態に係る電気化学素子（電気二重層キャパシタ）用電極が用いられた電気二重層キャパシタの一例を示す断面模式図である。セパレーター１４２で仕切られた有機電解液１４３中に、Ａｌ多孔体に電極活物質（活性炭）を担持した電極材料が分極性電極１４１として配置されている。分極性電極１４１はリード線１４４に接続されており、これら全体がケース１４５中に収納されている。
Ａｌ多孔体を集電体として使用することにより、集電体の表面積が大きくなり、活物質としての活性炭との接触面積が大きくなるため、高出力、高容量化が可能な電気二重層キャパシタを得ることができる。
（１）電極の作製
電気二重層キャパシタ用電極を製造するには、Ａｌ多孔体の集電体に活物質として活性炭を充填する。活性炭は、導電助剤やバインダー、及び必要に応じて固体電解質を添加して使用する。
（イ）活物質（活性炭）
電気二重層キャパシタの容量を大きくするためには主成分である活性炭の量が多い方がよく、乾燥後（溶媒除去後）の組成比で活性炭が９０％以上であることが好ましい。また、導電助剤やバインダーは、必要ではあるが容量低下の要因であり、バインダーは更に内部抵抗を増大させる要因となるため、できる限り少ない方がよい。導電助剤は１０質量％以下、バインダーは１０質量％以下であることが好ましい。
活性炭は、表面積が大きい方が電気二重層キャパシタの容量が大きくなるため、比表面積が１０００ｍ２／ｇ以上であることが好ましい。活性炭は植物由来のヤシ殻などや石油系の材料などを用いることができる。活性炭の表面積を向上させるため、水蒸気やアルカリを用いて賦活処理しておくことが好ましい。
（ロ）その他の添加剤
導電助剤としては、例えば、アセチレンブラック（ＡＢ）やケッチェンブラック（ＫＢ）といったカーボンブラックや、カーボンナノチューブ（ＣＮＴ）などの炭素繊維を用いることができる。
また、バインダーとしては、例えば、ポリフッ化ビニリデン（ＰＶＤＦ）やポリテトラフルオロエチレン（ＰＴＦＥ）、ポリビニルアルコール（ＰＶＡ）、カルボキシメチルセルロース（ＣＭＣ）、キサンタンガムなどを用いることができる。
上記の活物質およびその他の添加剤からなる合剤に、水を溶媒として混合することにより活性炭ペーストのスラリーが作製される。
なお、充填性を高めるために界面活性剤を使用してもよい。
（ハ）スラリーの充填
作製された活性炭ペースト（スラリー）を上記Ａｌ多孔体の集電体に充填して乾燥させ、必要に応じてローラープレス等により圧縮することにより密度を向上させ、電気二重層キャパシタ用電極が得られる。
活性炭ペーストの充填方法としては、浸漬充填法や塗工法などの公知の方法を用いることができる。塗工法としては、例えば、ロール塗工法、アプリケーター塗工法、静電塗工法、粉体塗工法、スプレー塗工法、スプレーコーター塗工法、バーコーター塗工法、ロールコーター塗工法、ディップコーター塗工法、ドクターブレード塗工法、ワイヤーバー塗工法、ナイフコーター塗工法、ブレード塗工法、及びスクリーン印刷法などが挙げられる。
（２）電気二重層キャパシタの作製
上記のようにして得られた電極を適当な大きさに打ち抜いて２枚用意し、セパレーターを挟んで対向させる。セパレーターはセルロースやポリオレフィン樹脂などで構成された多孔膜や不織布を用いることが好ましい。そして、必要なスペーサを用いてセルケースに収納し、電解液を含浸させる。最後に絶縁ガスケットを介してケースに蓋をして封口することにより電気二重層キャパシタを作製することができる。
非水系の材料を使用する場合は、電気二重層キャパシタ内の水分を限りなく少なくするため、電極などの材料を十分に乾燥させることが好ましい。そして、電気二重層キャパシタの作製は水分の少ない環境下で行い、封止は減圧環境下で行ってもよい。
なお、上記した電気二重層キャパシタの作製方法は、一実施の形態であり、本発明により製造された電極を用いている限り、電気二重層キャパシタの作製方法としては限定されず、上記以外の方法により作製されていてもよい。
電解液としては、水系・非水系ともに使用できるが、非水系の方が電圧を高く設定することができるため好ましい。
水系の電解質としては、例えば、水酸化カリウムなどが使用できる。
非水系の電解質としては、イオン液体があり、カチオンやアニオンとの組み合わせで多数ある。カチオンとしては、低級脂肪族４級アンモニウム、低級脂肪族４級ホスホニウム及びイミダゾリニウム等が使用され、アニオンとしては、金属塩化物イオン、金属フッ化物イオン、及びビス（フルオロスルフォニル）イミド等のイミド化合物等が知られている。
また、極性非プロトン性有機溶媒があり、具体的には、エチレンカーボネート、ジエチルカーボネート、ジメチルカーボネート、プロピレンカーボネート、γ−ブチロラクトン及びスルホラン等が使用される。非水電解液中の支持塩としては４フッ化ホウ酸リチウム及び６フッ化リン酸リチウム等が使用される。
３．リチウムイオンキャパシタ
図７は、本発明の一実施の形態に係る電気化学素子（リチウムイオンキャパシタ）用電極が用いられたリチウムイオンキャパシタの一例を示す断面模式図である。セパレーター１４２で仕切られた有機電解液１４３中に、Ａｌ多孔体に正極活物質を担持した電極材料が正極１４６として配置され、集電体に負極活物質を担持した電極材料が負極１４７として配置されている。正極１４６および負極１４７はリード線１４４に接続されており、これら全体がケース１４５中に収納されている。
Ａｌ多孔体を正極集電体として使用することにより、集電体の表面積が大きくなり、活物質としての活性炭を薄く塗布しても、高出力、高容量化が可能なリチウムイオンキャパシタを得ることができる。
（１）正極の作製
リチウムイオンキャパシタ用電極（正極）を製造するには、Ａｌ多孔体の集電体に活物質として活性炭を充填する。活性炭は、導電助剤やバインダー、及び必要に応じて固体電解質を添加して使用する。
（イ）活物質（活性炭）
リチウムイオンキャパシタの容量を大きくするためには主成分である活性炭の量が多い方がよく、乾燥後（溶媒除去後）の組成比で活性炭が９０％以上であることが好ましい。また、導電助剤やバインダーは、必要ではあるが容量低下の要因であり、バインダーは更に内部抵抗を増大させる要因となるため、できる限り少ない方がよい。導電助剤は１０質量％以下、バインダーは１０質量％以下であることが好ましい。
活性炭は、表面積が大きい方がリチウムイオンキャパシタの容量が大きくなるため、比表面積が１０００ｍ２／ｇ以上であることが好ましい。活性炭は植物由来のヤシ殻などや石油系の材料などを用いることができる。活性炭の表面積を向上させるため、水蒸気やアルカリを用いて賦活処理しておくことが好ましい。
（ロ）その他の添加剤
導電助剤としては、例えば、アセチレンブラック（ＡＢ）やケッチェンブラック（ＫＢ）といったカーボンブラックや、カーボンナノチューブ（ＣＮＴ）などの炭素繊維やこれらの複合材料を用いることができる。
また、バインダーとしては、例えば、ポリフッ化ビニリデン（ＰＶＤＦ）やポリテトラフルオロエチレン（ＰＴＦＥ）、ポリビニルアルコール（ＰＶＡ）、カルボキシメチルセルロース（ＣＭＣ）、キサンタンガムなどを用いることができる。
上記の活物質およびその他の添加剤からなる合剤に、水を溶媒として混合することにより活性炭ペーストのスラリーが作製される。
（ハ）スラリーの充填
作製された活性炭ペースト（スラリー）を上記Ａｌ多孔体の集電体に充填して乾燥させ、必要に応じてローラープレス等により圧縮することにより密度を向上させ、リチウムイオンキャパシタ用電極が得られる。
活性炭ペーストの充填方法としては、浸漬充填法や塗工法などの公知の方法を用いることができる。塗工法としては、例えば、ロール塗工法、アプリケーター塗工法、静電塗工法、粉体塗工法、スプレー塗工法、スプレーコーター塗工法、バーコーター塗工法、ロールコーター塗工法、ディップコーター塗工法、ドクターブレード塗工法、ワイヤーバー塗工法、ナイフコーター塗工法、ブレード塗工法、及びスクリーン印刷法などが挙げられる。
（２）負極の作製
負極は特に限定されず、従来のリチウム二次電池用負極を使用可能であるが、銅箔を集電体に用いた従来の電極では容量が小さいため、前述の発泡状ニッケルのような銅やニッケル製の多孔体に活物質を充填した電極が好ましい。
また、リチウムイオンキャパシタとして動作させるために、あらかじめ負極にリチウムイオンをドープしておくことが好ましい。
ドープ方法としては公知の方法を用いることができる。例えば、負極表面にリチウム金属箔を貼り付けて電解液中に浸してドープする方法や、リチウムイオンキャパシタ内にリチウム金属を取り付けた電極を配置し、セルを組み立ててから負極とリチウム金属電極の間で電流を流して電気的にドープする方法、あるいは負極とリチウム金属で電気化学セルを組み立て、電気的にリチウムをドープした負極を取り出して使用する方法などが挙げられる。
いずれの方法でも、負極の電位を十分に下げるためにリチウムドープ量は多いほうがよいが、負極の残容量が正極容量より小さくなるとリチウムイオンキャパシタの容量が小さくなるため、正極容量分はドープせずに残しておくことが好ましい。
（３）電解液
電解液は、リチウム二次電池に使用する非水電解液と同じものが用いられる。非水電解液としては、支持塩を極性非プロトン性有機溶媒の溶かしたものが用いられる。このような極性非プロトン性有機溶媒としては、例えば、エチレンカーボネート、ジエチルカーボネート、ジメチルカーボネート、プロピレンカーボネート、γ−ブチロラクトン及びスルホラン等が使用される。支持塩としては４フッ化ホウ酸リチウム、６フッ化リン酸リチウム、およびイミド塩等が使用されている。
（４）リチウムイオンキャパシタの作製
上記にようにして得られた電極を適当な大きさに打ち抜きし、セパレーターを挟んで負極と対向させる。負極は、予めリチウムイオンをドープしたものを用いても構わないし、セルを組み立て後にドープする方法をとる場合は、リチウム金属を接続した電極をセル内に配置すればよい。
セパレーターはセルロースやポリオレフィン樹脂などで構成された多孔膜や不織布を用いることが好ましい。そして、必要なスペーサを用いてセルケースに収納し、電解液を含浸させる。最後に絶縁ガスケットを介してケースに蓋をして封口することによりリチウムイオンキャパシタを作製することができる。
リチウムイオンキャパシタ内の水分を限りなく少なくするため、電極などの材料は十分乾燥することが好ましい。また、リチウムイオンキャパシタの作製は水分の少ない環境下で行い、封止は減圧環境下で行ってもよい。
なお、上記したリチウムイオンキャパシタの作製方法は、一実施の形態であり、本発明により製造された電極を用いている限り、リチウムキャパシタの作製方法としては限定されず、上記以外の方法により作製されていてもよい。
４．溶融塩電池
Ａｌ多孔体は、溶融塩電池用の電極材料として使用することもできる。Ａｌ多孔体を正極材料として使用する場合は、活物質として亜クロム酸ナトリウム（ＮａＣｒＯ２）、二硫化チタン（ＴｉＳ２）等、電解質となる溶融塩のカチオンをインターカレーションすることができる金属化合物を使用する。活物質は、導電助剤及びバインダーを添加して使用する。
導電助剤としてはアセチレンブラック等が使用できる。また、バインダーとしてはポリテトラフルオロエチレン（ＰＴＦＥ）等を使用できる。活物質としてクロム酸ナトリウムを使用し、導電助剤としてアセチレンブラックを使用する場合には、ＰＴＦＥはこの両者をより強固に固着することができ好ましい。
そして、Ａｌ多孔体は、溶融塩電池用の負極材料として用いることもできる。Ａｌ多孔体を負極材料として使用する場合は、活物質としてナトリウム単体やナトリウムと他の金属との合金、カーボン等を使用できる。ナトリウムの融点は約９８℃であり、また温度が上がるにつれて金属が軟化するため、ナトリウムと他の金属（Ｓｉ、Ｓｎ、Ｉｎ等）とを合金化することが好ましく、この内でも、ナトリウムとＳｎとを合金化したものは扱いやすいため特に好ましい。
ナトリウム又はナトリウム合金は、Ａｌ多孔体の表面に電解メッキ、溶融メッキ等の方法で担持させることができる。また、Ａｌ多孔体にナトリウムと合金化させる金属（Ｓｉ等）をメッキ等の方法で付着させた後、溶融塩電池中で充電することでナトリウム合金とすることもできる。
図８は、本発明の一実施の形態に係る電気化学素子（溶融塩電池）用電極が用いられた溶融塩電池の一例を示す断面模式図である。Ａｌ多孔体のＡｌ骨格部の表面に正極用活物質を担持した正極１２１と、Ａｌ多孔体のＡｌ骨格部の表面に負極用活物質を担持した負極１２２と、電解質である溶融塩を含浸させたセパレーター１２３とをケース１２７内に収納したものである。
ケース１２７の上面と負極１２２との間には、押え板１２４と押え板１２４を押圧するバネ１２５とからなる押圧部材１２６が配置されている。押圧部材１２６を設けることで、正極１２１、負極１２２、セパレーター１２３の体積変化があった場合でも均等押圧してそれぞれの部材を接触させることができる。正極１２１の集電体（Ａｌ多孔体）、負極１２２の集電体（Ａｌ多孔体）はそれぞれ、正極端子１２８、負極端子１２９に、リード線１３０で接続されている。
電解質としての溶融塩としては、動作温度で溶融する各種の無機塩又は有機塩を使用することができる。溶融塩のカチオンとしては、リチウム（Ｌｉ）、ナトリウム（Ｎａ）、カリウム（Ｋ）、ルビジウム（Ｒｂ）及びセシウム（Ｃｓ）等のアルカリ金属、ベリリウム（Ｂｅ）、マグネシウム（Ｍｇ）、カルシウム（Ｃａ）、ストロンチウム（Ｓｒ）及びバリウム（Ｂａ）等のアルカリ土類金属から選択した１種以上を用いることができる。
溶融塩の融点を低下させるために、２種以上の塩を混合して使用することが好ましい。例えば、カリウムビス（フルオロスルフォニル）アミド［Ｋ−Ｎ（ＳＯ２Ｆ）２；ＫＦＳＡ］とナトリウムビス（フルオロスルフォニル）アミド［Ｎａ−Ｎ（ＳＯ２Ｆ）２；ＮａＦＳＡ］とを組み合わせて使用すると、電池の動作温度を９０℃以下とすることができる。
溶融塩はセパレーターに含浸させて使用する。セパレーターは正極と負極とが接触することを防ぐために設けられるものであり、ガラス不織布や、多孔質樹脂多孔体等を使用できる。上記の正極、負極、溶融塩を含浸させたセパレーターを積層してケース内に収納し、溶融塩電池として使用する。
次に、実施例により、本発明をより具体的に説明する。なお、比較例として、従来のＮＭＰを溶媒として作製したスラリーを用いて電極を製造した。
１．リチウム二次電池用電極の作製
（実施例）
（１）スラリーの準備
活物質としてＬｉＣｏＯ２粉末、導電助剤としてアセチレンブラック、バインダーとしてＣＭＣを、重量比で８８：６：６の比率で混合し、溶媒として水をＬｉＣｏＯ２粉末と同じ重量添加して混合し、スラリーとした。
（２）アルミニウム多孔体の準備
発泡樹脂成形体として、厚み１．０ｍｍ、気孔率９５％、１インチ当たりの気孔数（セル数）約５０個のウレタン発泡体を準備し、１００ｍｍ×３０ｍｍ角に切断し、実施の形態に記載した方法を用いてアルミニウム多孔体を作製した。具体的には、以下の通りである。
（導電層の形成）
ウレタン発泡体をカーボン懸濁液に浸漬し乾燥することで、表面全体にカーボン粒子が付着した導電層を形成した。懸濁液の成分は、黒鉛＋カーボンブラック２５％を含み、樹脂バインダー、浸透剤、消泡剤を含む。カーボンブラックの粒径は０．５μｍとした。
（溶融塩めっき）
表面に導電層を形成したウレタン発泡体をワークとして、給電機能を有する治具にセットした後、アルゴン雰囲気かつ低水分（露点−３０℃以下）としたグローブボックス内に入れ、温度４０℃の溶融塩アルミめっき浴（３３ｍｏｌ％ＥＭＩＣ−６７ｍｏｌ％ＡｌＣｌ３）に浸漬した。ワークをセットした治具を整流器の陰極側に接続し、対極のＡｌ板（純度９９．９９％）を陽極側に接続した。電流密度３．６Ａ／ｄｍ２の直流電流を９０分間印加してめっきすることにより、ウレタン発泡体表面に１５０ｇ／ｍ２の重量のＡｌめっき層が形成されたＡｌ構造体を得た。攪拌はテフロン（登録商標）製の回転子を用いてスターラーにて行った。ここで、電流密度はウレタン発泡体の見かけの面積で計算した値である。
得られたＡｌ多孔体の骨格部分をサンプル抽出し、骨格の延在方向に直角な断面で切断して観察した。断面は略三角形状をなしており、これは芯材としたウレタン発泡体の構造を反映したものである。
（ウレタンの分解除去）
前記アルミニウム構造体を温度５００℃のＬｉＣｌ−ＫＣｌ共晶溶融塩に浸漬し、−１Ｖの負電位を３０分間印加した。溶融塩中にポリウレタンの分解反応による気泡が発生した。その後大気中で室温まで冷却した後、水洗して溶融塩を除去し、樹脂が除去されたアルミニウム多孔体を得た。このＡｌ多孔体は連通気孔を有し、気孔率が芯材としたウレタン発泡体と同様に高いものであった。
得られたアルミニウム多孔体を王水に溶解し、ＩＣＰ（誘導結合プラズマ）発光分析装置で測定したところ、Ａｌ純度は９８．５質量％であった。またカーボン含有量をＪＩＳ−Ｇ１２１１の高周波誘導加熱炉燃焼−赤外線吸収法で測定したところ、１．４質量％であった。さらに表面を１５ｋＶの加速電圧でＥＤＸ分析した結果、酸素のピークはほとんど観測されず、アルミニウム多孔体の酸素量はＥＤＸの検出限界（３．１質量％）以下であることが確認された。
（３）リチウム二次電池用電極の作製
前記Ａｌ多孔体にリードを取り付けた後、前記スラリーを充填した。乾燥炉を通して水分を除去した後、圧縮して、厚さ０．５ｍｍで、充填容量が２２０ｍＡｈ／ｃｃのリチウム二次電池用電極を作製した。なお、乾燥は８０℃で行い、０．５時間という短時間で行うことができた。
（比較例）
溶媒としてＮＭＰを用いたこと以外は実施例と同様にして、厚さ０．５ｍｍで、充填容量が２２０ｍＡｈ／ｃｃのリチウム二次電池用電極を作製し、比較例のリチウム二次電池用電極を得た。なお、乾燥は、ＮＭＰ除去装置を設けた乾燥炉を用いて、１２０℃で、２時間行った。
２．リチウム二次電池の作製と性能評価
（実施例、比較例）
（１）リチウム二次電池の作製
前記実施例および比較例で作製したリチウム二次電池用電極を正極とし、対極（負極）にリチウム（Ｌｉ）金属箔、セパレーターにガラス繊維フィルター、電解液に濃度１ｍｏｌ／ＬのＬｉＰＦ６のＥＣ／ＤＥＣ溶液を用いて、実施例および比較例のリチウム二次電池を作製した。
（２）リチウム二次電池の性能評価
作製したリチウム二次電池を充電後、０．２Ｃで放電し、放電容量を求めた。得られた放電容量から、活物質重量単位（活物質１ｇ当たり）の放電容量を求めた。結果を表１に示す。
Figure 2012186145
表１より、実施例、比較例のいずれも、ＬｉＣｏＯ２の理論値約１２０ｍＡｈ／ｇに対して、同じ１２０ｍＡｈ／ｇの容量を有しており、溶媒として水を用いても、従来と同様に正常に動作する電極を得ることができることが確認された。
以上、本発明を実施の形態に基づいて説明したが、本発明は上記の実施の形態に限定されるものではない。本発明と同一および均等の範囲内において、上記の実施の形態に対して種々の変更を加えることができる。

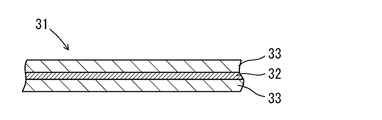

１ 発泡樹脂
２ Ａｌ（アルミニウム）めっき層
３ Ａｌ（アルミニウム）多孔体
４ リード
１１ 前駆体
１２、２２ 電極本体部分
２１、３１ リチウム二次電池用電極
３２ 集電体
３３ 正極合剤層
６０ 全固体リチウム二次電池
６１ 正極
６２ 負極
６３ 固体電解質層（ＳＥ層）
６４ 正極層
６５ 正極集電体
６６ 負極層
６７ 負極集電体
１２１、１４６ 正極
１２２、１４７ 負極
１２３、１４２ セパレーター
１２４ 押え板
１２５ バネ
１２６ 押圧部材
１２７、１４５ ケース
１２８ 正極端子
１２９ 負極端子
１３０、１４４ リード線
１４１ 分極性電極
１４３ 有機電解液

Claims (2)

  1. 活物質を含有する合剤のスラリーを作製するスラリー作製工程と、
    前記スラリーを、連通気孔を有するアルミニウム多孔体の前記連通気孔中に充填するスラリー充填工程と、
    充填された前記スラリーを乾燥するスラリー乾燥工程とを有し、
    前記スラリー作製工程が、水を溶媒としてスラリーを作製するスラリー作製工程である
    ことを特徴とする電気化学素子用電極の製造方法。
  2. 前記アルミニウム多孔体が、１５ｋＶの加速電圧でのＥＤＸ分析により定量した表面の酸素量が３．１質量％以下のアルミニウム多孔体であることを特徴とする請求項１に記載の電気化学素子用電極の製造方法。
JP2012005613A 2011-02-18 2012-01-13 電気化学素子用電極の製造方法 Pending JP2012186145A (ja)

Priority Applications (6)

Application Number Priority Date Filing Date Title
JP2012005613A JP2012186145A (ja) 2011-02-18 2012-01-13 電気化学素子用電極の製造方法
KR1020137014005A KR20140009225A (ko) 2011-02-18 2012-02-16 전기 화학 소자용 전극의 제조 방법
CN2012800072615A CN103339782A (zh) 2011-02-18 2012-02-16 制造电化学元件用电极的方法
DE112012000895T DE112012000895T5 (de) 2011-02-18 2012-02-16 Verfahren zum Herstellen einer Elektrode für ein elektrochemisches Element
PCT/JP2012/053632 WO2012111736A1 (ja) 2011-02-18 2012-02-16 電気化学素子用電極の製造方法
US13/569,322 US20130040046A1 (en) 2011-02-18 2012-08-08 Method for producing electrode for electrochemical element

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
JP2011033428 2011-02-18
JP2011033428 2011-02-18
JP2012005613A JP2012186145A (ja) 2011-02-18 2012-01-13 電気化学素子用電極の製造方法

Publications (1)

Publication Number Publication Date
JP2012186145A true JP2012186145A (ja) 2012-09-27

Family

ID=46672648

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2012005613A Pending JP2012186145A (ja) 2011-02-18 2012-01-13 電気化学素子用電極の製造方法

Country Status (6)

Country Link
US (1) US20130040046A1 (ja)
JP (1) JP2012186145A (ja)
KR (1) KR20140009225A (ja)
CN (1) CN103339782A (ja)
DE (1) DE112012000895T5 (ja)
WO (1) WO2012111736A1 (ja)

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
WO2018055862A1 (ja) * 2016-09-26 2018-03-29 アイシン精機株式会社 電極の製造方法及び電極
JP2019523973A (ja) * 2016-06-07 2019-08-29 ユニヴェルシテ ド リエージュＵｎｉｖｅｒｓｉｔｅ Ｄｅ Ｌｉｅｇｅ 電気化学蓄電装置用の電極を製造する方法

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
ES2703224T3 (es) * 2013-09-29 2019-03-07 Shanghai Inst Ceramics Cas Material de electrodo de supercondensador a base de óxido de titanio y procedimiento de fabricación del mismo
DE102014223147A1 (de) * 2014-11-13 2016-05-19 Robert Bosch Gmbh Chromdotiertes Lithium-Titanat als Kathodenmaterial
US10035174B2 (en) 2015-02-09 2018-07-31 United Technologies Corporation Open-cell reticulated foam
DE102017201559A1 (de) * 2017-01-31 2018-08-02 Fraunhofer-Gesellschaft zur Förderung der angewandten Forschung e.V. Atmosphärendruckplasmaverfahren zur Herstellung von plasmapolymeren Beschichtungen
CN111434609B (zh) * 2019-12-27 2022-09-20 蜂巢能源科技有限公司 预锂化负极活性材料及其制备方法、负极片和锂离子电池

Family Cites Families (15)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US3946039A (en) * 1967-10-30 1976-03-23 Energy Research & Generation, Inc. Reticulated foam structure
JPH06196169A (ja) * 1992-06-30 1994-07-15 Japan Storage Battery Co Ltd 非水電解液二次電池
JPH08162117A (ja) * 1994-12-07 1996-06-21 Sumitomo Electric Ind Ltd 非水電解液二次電池及びその製造方法
JP3568052B2 (ja) * 1994-12-15 2004-09-22 住友電気工業株式会社 金属多孔体、その製造方法及びそれを用いた電池用極板
FR2776211B1 (fr) * 1998-03-19 2000-07-13 Scps Structures poreuses complexes epaisses rendues electriquement conductrices, et procede d'activation conductrice correspondant
JP4623786B2 (ja) 1999-11-10 2011-02-02 住友電気工業株式会社 非水二次電池
JP2001155739A (ja) * 1999-11-24 2001-06-08 Nissha Printing Co Ltd 二次電池用正極および二次電池
EP1168389B1 (en) * 2000-06-27 2005-09-07 Asahi Glass Co., Ltd. Activated carbon material, process for producing the same and electric double layer capacitor employing the same
GB0027929D0 (en) * 2000-11-15 2001-01-03 Univ Cambridge Tech Metal and alloy powders
WO2004026000A1 (en) * 2002-09-13 2004-03-25 Ifire Technology Corp. Thin film phosphor for electroluminescent displays
US8895187B2 (en) * 2005-08-16 2014-11-25 Lg Chem, Ltd. Cathode active material and lithium secondary battery containing the same
WO2007072815A1 (ja) * 2005-12-20 2007-06-28 Zeon Corporation 電気二重層キャパシタ
US20080241664A1 (en) * 2007-03-26 2008-10-02 Nanjundaswamy Kirakodu S Battery Electrodes and Batteries Including Such Electrodes
JP2010009905A (ja) * 2008-06-26 2010-01-14 Sumitomo Electric Ind Ltd リチウム系二次電池用正極の集電体並びにそれを備えた正極及び電池
JP5235715B2 (ja) * 2009-02-25 2013-07-10 富士重工業株式会社 蓄電デバイスおよびその製造方法

Cited By (3)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2019523973A (ja) * 2016-06-07 2019-08-29 ユニヴェルシテ ド リエージュＵｎｉｖｅｒｓｉｔｅ Ｄｅ Ｌｉｅｇｅ 電気化学蓄電装置用の電極を製造する方法
WO2018055862A1 (ja) * 2016-09-26 2018-03-29 アイシン精機株式会社 電極の製造方法及び電極
JP2018056170A (ja) * 2016-09-26 2018-04-05 アイシン精機株式会社 電極の製造方法及び電極

Also Published As

Publication number Publication date
US20130040046A1 (en) 2013-02-14
WO2012111736A1 (ja) 2012-08-23
DE112012000895T5 (de) 2013-11-14
KR20140009225A (ko) 2014-01-22
CN103339782A (zh) 2013-10-02

Similar Documents

Publication Publication Date Title
CN103380518B (zh) 电化学元件
US20120264022A1 (en) Electrode for electrochemical device and method for producing the same
US9484570B2 (en) Method for producing electrode for electrochemical element
JP2012186141A (ja) 電気化学デバイス
JP5883288B2 (ja) 集電体用三次元網状アルミニウム多孔体、該アルミニウム多孔体を用いた集電体、電極、非水電解質電池、キャパシタ及びリチウムイオンキャパシタ
KR20140003548A (ko) 집전체용 3차원 그물 형상 알루미늄 다공체, 당해 알루미늄 다공체를 이용한 집전체 및 당해 집전체를 이용한 전극, 그리고 당해 전극을 이용한 비수 전해질 전지, 커패시터 및 리튬 이온 커패시터
US9184435B2 (en) Electrode for electrochemical element and method for producing the same
JPWO2012111608A1 (ja) 三次元網状アルミニウム多孔体を用いた集電体及び該集電体を用いた電極並びに該電極を用いた非水電解質電池、非水電解液を用いたキャパシタ及びリチウムイオンキャパシタ並びに電極の製造方法
JPWO2012111659A1 (ja) 集電体用三次元網状アルミニウム多孔体、該アルミニウム多孔体を用いた電極、非水電解質電池、キャパシタ及びリチウムイオンキャパシタ
US20130040046A1 (en) Method for producing electrode for electrochemical element
JP5876839B2 (ja) 集電体用三次元網状アルミニウム多孔体、該アルミニウム多孔体を用いた集電体、電極、非水電解質電池、キャパシタ及びリチウムイオンキャパシタ
JPWO2012111663A1 (ja) 三次元網状アルミニウム多孔体、該アルミニウム多孔体を用いた集電体及び電極並びに該電極を用いた非水電解質電池、非水電解液を用いたキャパシタ及びリチウムイオンキャパシタ
JP2012256583A (ja) 電気化学素子用電極の製造方法
JP2012186144A (ja) 電気化学素子用電極
