JP2010085500A

JP2010085500A - 平版印刷版の作製方法

Info

Publication number: JP2010085500A
Application number: JP2008251922A
Authority: JP
Inventors: Koji Wariishi; 幸司割石
Original assignee: Fujifilm Corp
Current assignee: Fujifilm Corp
Priority date: 2008-09-29
Filing date: 2008-09-29
Publication date: 2010-04-15
Anticipated expiration: 2028-09-29
Also published as: JP5244523B2

Abstract

【課題】低ｐＨ領域（例えばｐＨ１１以下）において、現像性、処理性、汚れ防止性、及び、耐刷性に関して充分な特性を両立するとともに、安全かつ、優れた現像性及び処理能力を示し、また現像後印刷までに印刷版を保存した場合でも耐刷性の低下が起こらない、1液処理が可能な平版印刷版の作製方法を提供することにある。
【解決手段】親水性支持体上に、下記（i）、（ii）、（iii）および（iv）を含有する画像記録層を有するネガ型平版印刷版原版を、画像露光した後、炭酸イオンと炭酸水素イオンとを含有する水溶液で処理することを特徴とする平版印刷版の作製方法。
（i）増感色素
（ii）光重合開始剤
（iii）エチレン性不飽和二重結合を有する付加重合性化合物
（iv）一般式（Ｉ）で表わされる構造を側鎖に有するバインダーポリマー
−Ｌ_１―Ｘ−ＮＨ−Ｙ−Ｒ_１（Ｉ）
（式中、Ｌ_１は、ポリマー主鎖に結合する単結合または２価の連結基を表す。Ｘ、Ｙは、それぞれ独立に、単結合または２価の連結基を表す。ただし、Ｘ、Ｙの少なくとも一方は、−ＳＯ_２−を表す。Ｒ_１は水素原子または１価の有機基を表す。）
【選択図】なし

Description

本発明は、平版印刷版の作製方法に関するものであり、特に、処理能力が高く、1液での処理が可能な平版印刷版の作製方法に関する。

一般に、平版印刷版は、印刷過程でインキを受容する親油性の画像部と、湿し水を受容する親水性の非画像部とからなる。平版印刷は、水と印刷インキが互いに反発する性質を利用して、平版印刷版の親油性の画像部をインキ受容部、親水性の非画像部を湿し水受容部（インキ非受容部）として、平版印刷版の表面にインキの付着性の差異を生じさせ、画像部のみにインキを着肉させた後、紙などの被印刷体にインキを転写して印刷する方法である。
この平版印刷版を作製するため、従来、親水性の支持体上に親油性の感光性樹脂層（感光層、画像記録層）を設けてなる平版印刷版原版（ＰＳ版）が広く用いられている。通常は、平版印刷版原版を、リスフィルムなどの原画を通した露光を行った後、画像記録層の画像部となる部分を残存させ、それ以外の不要な画像記録層をアルカリ性現像液または有機溶剤によって溶解除去し、親水性の支持体表面を露出させて非画像部を形成する方法により製版を行って、平版印刷版を得ている。

このように従来の平版印刷版原版の製版工程においては、露光の後、不要な画像記録層を現像液などによって溶解除去する工程が必要であるが、環境および安全上、より中性域に近い現像液での処理や少ない廃液が課題として挙げられている。特に、近年、地球環境への配慮から湿式処理に伴って排出される廃液の処分が産業界全体の大きな関心事となっており、上記課題の解決の要請は一層強くなってきている。

一方、近年、画像情報をコンピュータで電子的に処理し、蓄積し、出力する、デジタル化技術が広く普及してきており、このようなデジタル化技術に対応した新しい画像出力方式が種々実用されるようになってきている。これに伴い、レーザー光のような高収斂性の輻射線にデジタル化された画像情報を担持させて、その光で平版印刷版原版を走査露光し、リスフィルムを介することなく、直接平版印刷版を製造するコンピュータ・トゥ・プレート（ＣＴＰ）技術が注目されてきている。従って、このような技術に適応した平版印刷版原版を得ることが重要な技術課題の一つとなっている。

上述のように、現像液の低アルカリ化、処理工程の簡素化は、地球環境への配慮と省スペース、低ランニングコストへの適合化との両面から、従来にも増して強く望まれるようになってきている。しかし前述のように、従来の現像処理工程はｐＨ１１以上のアルカリ水溶液で現像した後、水洗浴にてアルカリ剤を流し、その後、親水性樹脂を主とするガム液で処理するという３つの工程からなっており、そのため自動現像機自体も大きくスペースを取ってしまい、さらに現像廃液、水洗廃液、ガム廃液処理の問題等、環境およびランニングコスト面での課題を残している。

これに対して、例えば、特許文献１には、アルカリ金属の炭酸塩及び炭酸水素塩を有するｐＨ８．５〜１１．５、導電率３〜３０ｍＳ／ｃｍの現像液で処理する現像方法が提案されているが、水洗及びガム液処理工程を必要としており、環境およびランニングコスト面の課題解決には至らない。
また、特許文献２の実施例にはｐＨ１１．９〜１２．１の水溶性高分子化合物を含有する処理液による処理が記載されている。しかしながら、この処理により得られた印刷版は、ｐＨ１２のアルカリが版面に付着したままの状態であり、作業者に対して安全面で問題がある上に、印刷版作成後に印刷までの経時が長くなると画像部が次第に溶解して耐刷性や着肉性の低下を招く。
特許文献３にはｐＨ３〜９の水溶性高分子化合物を含有する処理液による処理が記載されている。しかし、この処理液は塩基成分を含まないため、感光層のポリマーを親水性にして現像可能とする必要があり、耐刷性が著しく低下するという問題がある。
特許文献４にはスルホンアミド基含有高分子化合物をバインダーとして含有する、ヒートモード露光により画像を形成する画像記録材料が提案されている。しかしながら、この画像記録材料を用いても、リンス液及び不感脂化液による後処理工程が必要とされるため、上記特許文献１と同様、環境及びランニングコスト面の課題解決には至らない。
特開平１１−６５１２６号公報欧州特許出願公開第１８６８０３６号明細書特表２００７−５３８２７９号公報特開２００１−２４２６１２号公報

従って、本発明の目的は、上記従来技術の欠点を克服した平版印刷版の作製方法を提供することであり、具体的には、低ｐＨ領域（例えばｐＨ１１以下）において、現像性、処理性、汚れ防止性、及び、耐刷性に関して充分な特性を両立するとともに、現像後印刷までに印刷版を保存した場合でも耐刷性の低下が起こらない、1液処理が可能な平版印刷版の作製方法を提供することにある。

本発明者は、鋭意検討した結果、下記構成により前記目的が達成されることを見出し、本発明を完成するに至った。
即ち、本発明は以下の通りである。

（１）親水性支持体上に、下記（i）、（ii）、（iii）および（iv）を含有する画像記録層を有するネガ型平版印刷版原版を、画像露光した後、炭酸イオンと炭酸水素イオンとを含有する水溶液で処理することを特徴とする平版印刷版の作製方法。
（i）増感色素
（ii）光重合開始剤
（iii）エチレン性不飽和二重結合を有する付加重合性化合物
（iv）一般式（Ｉ）で表わされる構造を側鎖に有するバインダーポリマー
−Ｌ_１―Ｘ−ＮＨ−Ｙ−Ｒ_１（Ｉ）
（式中、Ｌ_１は、ポリマー主鎖に結合する単結合または２価の連結基を表す。Ｘ、Ｙは、それぞれ独立に、単結合または２価の連結基を表す。ただし、Ｘ、Ｙの少なくとも一方は、−ＳＯ_２−を表す。Ｒ１は水素原子または１価の有機基を表す。）
（２）前記一般式（Ｉ）においてＸ及びＹの各々が、−ＣＯ−または−ＳＯ_２−であることを特徴とする前記（１）に記載の平版印刷版の作製方法。
（３）前記（i）増感色素が、３５０ｎｍから４５０ｎｍの波長域に吸収極大を有することを特徴とする前記（１）又は（２）に記載の平版印刷版の作製方法。
（４）前記画像露光が、３５０ｎｍから４５０ｎｍの光を発するレーザーを用いて行われることを特徴とする前記（１）〜（３）のいずれか1項に記載の平版印刷版の作製方法。
（５）前記水溶液のｐＨが、８．５〜１０．８であることを特徴とする前記（１）〜（４）のいずれかに記載の平版印刷版の作製方法。
（６）前記平版印刷版原版が、画像記録層上に保護層をさらに有することを特徴とする前記（１）〜（５）のいずれかに記載の平版印刷版の作製方法。
（７）前記保護層が酸変性ポリビニルアルコールを含有することを特徴とする前記（６）に記載の平版印刷版の作製方法。
（８）前記水溶液が、さらに水溶性高分子化合物を含有することを特徴とする前記（１）〜（７）のいずれかに記載の平版印刷版の作製方法。
（９）前記水溶液による処理を、１液で行うことを特徴とする前記（１）〜（８）のいずれかに記載の平版印刷版の作製方法。

本発明によれば、低ｐＨ領域（例えばｐＨ１１以下）において、現像性、処理性、汚れ防止性、及び、耐刷性に関して充分な特性を両立するとともに、現像後印刷までに印刷版を保存した場合でも耐刷性の低下が起こらない、1液処理が可能な平版印刷版の作製方法を提供できる。
より具体的には、本発明によれば、レーザー光による、スクリーン線数２００線以上の高精細ＡＭスクリーン印刷やＦＭスクリーン印刷、特にＦＭスクリーンを使用した露光により、中間調の平網ムラのない良好な印刷物を与える印刷版が提供される。また現像後印刷までに印刷版を保存した場合でも、耐刷性の低下が起こらない。さらに、弱アルカリ性処理液で１液現像が可能になるため、処理工程の簡素化、地球環境への配慮、省スペース、低ランニングコストへの適合等のメリットを提供できる。

［ネガ型平版印刷版原版］
本発明におけるネガ型平版印刷版原版について、その構成を順次説明する。

〔支持体〕
最初に、本発明で使用する平版印刷版原版の親水性支持体について説明する。
支持体は、表面が親水性であれば如何なるものでも使用され得るが、寸度的に安定な板状物が好ましく、例えば、紙、プラスチック（例えばポリエチレン、ポリプロピレン、ポリスチレン等）がラミネートされた紙、また、例えばアルミニウム（アルミニウム合金も含む。）、亜鉛、銅等のような金属またはその合金（例えばケイ素、銅、マンガン、マグネシウム、クロム、亜鉛、鉛、ビスマス、ニッケルとの合金）の板、更に、例えば二酢酸セルロース、三酢酸セルロース、プロピオン酸セルロース、酪酸セルロース、酪酸酢酸セルロース、硝酸セルロース、ポリエチレンテレフタレート、ポリエチレン、ポリスチレン、ポリプロピレン、ポリカーボネート、ポリビニルアセタール等のようなプラスチックのフィルム、上記の如き金属または合金がラミネートもしくは蒸着された紙もしくはプラスチックフィルム等が挙げられる。これらの支持体のうち、アルミニウム板は寸度的に著しく安定であり、しかも安価であるので特に好ましい。更に、特公昭４８−１８３２７号公報に記載されているようなポリエチレンテレフタレートフィルム上にアルミニウムシートが結合された複合体シートも好ましい。通常その厚さは０．０５ｍｍ〜１ｍｍ程度である。

また金属、特にアルミニウムの表面を有する支持体の場合には、後述する砂目立て処理、珪酸ソーダ、弗化ジルコニウム酸カリウム、燐酸塩等の水溶液への浸漬処理、あるいは隔極酸化処理等の表面処理がなされていることが好ましい。
［砂目立て処理］
砂目立て処理方法は、塩酸または硝酸電解液中で電気化学的に砂目立てする電気化学的砂目立て方法、およびアルミニウム表面を金属ワイヤーでひっかくワイヤーブラシグレイン法、研磨球と研磨剤でアルミニウム表面を砂目立てするボールグレイン法、ナイロンブラシと研磨剤で表面を砂目立てするブラシグレイン法のような機械的砂目立て法を用いることができ、上記砂目立て方法を単独あるいは組み合わせて用いることもできる。例えば、特開昭５６−２８８９３号には、機械的砂目立て、化学的エッチングおよび電解グレインを行う方法が記載されている。
具体的には、有用な表面粗さを作る方法は、塩酸または硝酸電解液中で化学的に砂目立てする電気化学的方法であり、適する電流密度は１００Ｃ／ｄｍ²〜４００Ｃ／ｄｍ²の範囲である。さらに具体的には、０．１〜５０％の塩酸または硝酸を含む電解液中、温度２０〜１００℃、時間１秒〜３０分、電流密度１００Ｃ／ｄｍ²〜４００Ｃ／ｄｍ²の条件で電解を行うことが好ましい。

このように砂目立て処理されたアルミニウム支持体は、酸またはアルカリにより化学的にエッチングされる。酸をエッチング剤として用いる場合は、微細構造を破壊するのに時間がかかる。この問題は、アルカリをエッチング剤として用いることにより改善できる。
好適に用いられるアルカリ剤は、苛性ソーダ、炭酸ソーダ、アルミン酸ソーダ、メタケイ酸ソーダ、リン酸ソーダ、水酸化カリウム、水酸化リチウム等が挙げられ、濃度と温度の好ましい範囲はそれぞれ１〜５０％、２０〜１００℃であり、アルミニウムの溶解量が５〜２０ｇ／ｍ³となるような条件が好ましい。
エッチングの後、表面に残留する汚れ（スマット）を除去するために酸洗いが行われる。用いられる酸としては、硝酸、硫酸、リン酸、クロム酸、フッ酸、ホウフッ化水素酸等が挙げられる。特に電気化学的粗面化処理後のスマット除去処理方法としては、特開昭５３−１２７３９号に記載されているような５０〜９０℃の温度で１５〜６５質量％の硫酸と接触させる方法、および、特公昭４８−２８１２３号に記載されているアルカリエッチングする方法が好ましく挙げられる。
好ましいアルミニウム支持体の表面粗さ（Ｒａ）は、０．３〜０．７μｍである。

［陽極酸化処理］
以上のようにして砂目立て処理されたアルミニウム支持体は、さらに陽極酸化処理を施してもよい。陽極酸化処理は、当該技術分野において従来から行われている方法で行うことができる。
具体的には、硫酸、リン酸、クロム酸、シュウ酸、スルファミン酸、ベンゼンスルフォン酸等あるいはこれらの二種以上を組み合わせて、水溶液または非水溶液中でアルミニウムに直流または交流を流すと、アルミニウム支持体表面に陽極酸化皮膜を形成することができる。
陽極酸化処理の条件は、使用される電解液によって種々変化するので一概に決定され得ないが、一般的には電解液の濃度が１〜８０％、液温５〜７０℃、電流密度０．５〜６０アンペア／ｄｍ²、電圧１〜１００Ｖ、電解時間１０〜１００秒の範囲が適当である。
これらの陽極酸化処理のうちでも特に英国特許第１，４１２，７６８号に記載されている、硫酸中、高電流密度で陽極酸化する方法、および、米国特許第３，５１１，６６１号に記載されているリン酸を電解浴として陽極酸化する方法が好ましい。
陽極酸化皮膜は１〜１０ｇ／ｍ²であることが好ましい。１ｇ／ｍ²未満であると版に傷が入りやすく、１０ｇ／ｍ²を超えると製造に多大な電力が必要となり経済的に不利である。好ましくは、１．５〜７ｇ／ｍ²であり、更に好ましくは、２〜５ｇ／ｍ²である。

更に、支持体は、砂目立て処理および陽極酸化処理後に、封孔処理を施されてもよい。封孔処理は、熱水および無機塩または有機塩を含む熱水溶液への支持体の浸漬並びに水蒸気浴などによって行われる。また支持体には、アルカリ金属珪酸塩によるシリケート処理や、たとえば弗化ジルコニウム酸カリウム、燐酸塩等の水溶液への浸漬処理などの表面処理が施されてもよい。

支持体（アルミニウム板の場合には、上記の如く適宜表面処理を施されたアルミニウム板が好ましい）上に、例えば、光重合型感光性組成物からなる画像記録層を塗工し、次いで必要により保護層を塗工することで、平版印刷版原版が形成されるが、画像記録層を塗工する前に必要に応じて有機または無機の下塗り層を設けてもよいし、特開平７−１５９９８３号に開示されているようなラジカルによって付加反応を起こし得る官能基を支持体表面に共有結合させるゾル−ゲル処理を施してもよい。

有機下塗層を形成する物質としては、水溶性の樹脂、例えばポリビニルホスホン酸、スルホン酸基を側鎖に有する重合体および共重合体、ポリアクリル酸、黄色染料、アミン塩等が挙げられる。
具体的には、有機下塗層に用いられる有機化合物としては例えば、カルボキシメチルセルロース、デキストリン、アラビアガム、２−アミノエチルホスホン酸等のアミノ基を有するホスホン酸類、置換基を有してもよいフェニルホスホン酸、ナフチルホスホン酸、アルキルホスホン酸、グリセロホスホン酸、ポリビニルホスホン酸、メチレンジホスホン酸およびエチレンジホスホン酸等の有機ホスホン酸、置換基を有してもよいフェニルリン酸、ナフチルリン酸、アルキルリン酸およびグリセロリン酸等の有機リン酸、置換基を有してもよいフェニルホスフィン酸、ナフチルホスフィン酸、アルキルホスフィン酸およびグリセロホスフィン酸等の有機ホスフィン酸、グリシンやβ−アラニン等のアミノ酸類、およびトリエタノールアミンの塩酸塩等のヒドロキシル基を有するアミンの塩酸塩等から選ばれる。これらは二種以上混合して用いてもよい。

有機下塗層は次のような方法で設けることが出来る。即ち、水またはメタノール、エタノール、メチルエチルケトン等の有機溶剤もしくはそれらの混合溶剤に上記の有機化合物を溶解させた溶液を支持体上に塗布、乾燥して設ける方法と、水またはメタノール、タノール、メチルエチルケトン等の有機溶剤もしくはそれらの混合溶剤に上記の有機化合物を溶解させた溶液に、支持体を浸漬して上記有機化合物を吸着させ、しかる後、水等によって洗浄、乾燥して有機下塗層を設ける方法である。前者の方法では、有機化合物の０．００５〜１０質量％の溶液を種々の方法で塗布できる。例えば、バーコーター塗布、回転塗布、スプレー塗布、カーテン塗布等いずれの方法を用いてもよい。また、後者の方法では、溶液の濃度は０．０１〜２０質量％、好ましくは０．０５〜５質量％であり、浸漬温度は２０〜９０℃、好ましくは２５〜５０℃であり、浸漬時間は０．１秒〜２０分、好ましくは２秒〜１分である。
これに用いる溶液は、アンモニア、トリエチルアミン、水酸化カリウム等の塩基性物質や、塩酸、リン酸等の酸性物質によりｐＨを調節することにより、ｐＨ１〜１２の範囲で使用することもできる。また、平版印刷版原版の調子再現性改良のために、黄色染料を添加することもできる。
有機下塗層の乾燥後の被覆量は、２〜２００mg／m²が適当であり、好ましくは５〜１００mg／m²である。被覆量が２mg／m²より少ないと十分な耐刷性が得られない場合がある。また、２００mg／m²より大きくても同様である。

無機下塗り層に用いられる物質としては、酢酸コバルト、酢酸ニッケル、フッ化チタン酸カリウム等の無機塩等が挙げられる。無機下塗り層の設け方は、上記した有機下塗り層と同様である。

下塗り層としては、ホスホン酸基、リン酸基又はスルホン酸基のいずれか１種を側鎖に有する重合体または共重合体を有することが耐刷性向上の観点から好ましい。共重合体の場合、これらの基を有する重合成分を１０〜９０モル％有することが好ましく、２０〜５０モル％有することがより好ましい。さらに、共重合体が側鎖にエチレン性不飽和結合を有することが好ましい。側鎖にエチレン性不飽和結合を有する重合成分を１０〜９０モル％有することが好ましく、１５〜４０モル％有することがより好ましい。

〔画像記録層〕
本発明で使用する平版印刷版原版の画像記録層（以下、感光層とも云う）は、基本成分として、（i）増感色素、（ii）光重合開始剤、（iii）エチレン性不飽和二重結合を有する付加重合性化合物及び（iv）一般式（Ｉ）で表わされる構造を側鎖に有するバインダーポリマーを含有する。

〔増感色素〕
本発明で使用される増感色素は、吸収したレーザー光のエネルギーを光重合開始剤へエネルギー移動又は電子移動により伝達することが可能な色素である。
上記機能を有する増感色素であれば特に吸収波長は限定されず、露光に用いるレーザーの波長により適宜選択されるが、本発明では、例えば、３５０ｎｍから４５０ｎｍの波長域に吸収極大を持つ増感色素や後述する赤外線吸収剤を挙げることができる。
３５０ｎｍから４５０ｎｍの波長域に吸収極大を持つ増感色素としては、例えば、下記一般式（２）に示されるメロシアニン色素類、下記一般式（３）で示されるベンゾピラン類、クマリン類、下記一般式（４）で表される芳香族ケトン類、下記一般式（５）で表されるアントラセン類、等を挙げることができる。

（式（２）中、ＡはＳ原子もしくは、ＮＲ₆を表し、Ｒ₆は一価の非金属原子団を表し、Ｙは隣接するＡおよび隣接炭素原子と共同して色素の塩基性核を形成する非金属原子団を表し、Ｘ₁、Ｘ₂はそれぞれ独立に、一価の非金属原子団を表し、Ｘ₁、Ｘ₂は互いに結合して色素の酸性核を形成してもよい。）

（式（３）中、＝Ｚは、オキソ基、チオキソ基、イミノ基または上記部分構造式（１'）で表されるアルキリデン基を表し、Ｘ₁、Ｘ₂は一般式（２）と同義であり、Ｒ₇〜Ｒ₁₂はそれぞれ独立に一価の非金属原子団を表す。）

（式（４）中Ａｒ₃は、置換基を有していてもよい芳香族基またはヘテロ芳香族基を表し、Ｒ₁₃は一価の非金属原子団を表す。好ましいＲ₁₃は、芳香族基またはヘテロ芳香族基であって、Ａｒ₃とＲ₁₃が互いに結合して環を形成してもよい。）

（式（５）中、Ｘ₃、Ｘ₄、Ｒ₁₄〜Ｒ₂₁はそれぞれ独立に、一価の非金属原子団を表し、好ましいＸ₃、Ｘ₄はハメットの置換基定数が負の電子供与性基である。）

一般式（２）から（５）における、Ｘ₁からＸ₄、Ｒ₆からＲ₂₁で表される一価の非金属原子団の好ましい例としては、水素原子、アルキル基（例えば、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、ノニル基、デシル基、ウンデシル基、ドデシル基、トリデシル基、ヘキサデシル基、オクタデシル基、エイコシル基、イソプロピル基、イソブチル基、ｓ−ブチル基、ｔ−ブチル基、イソペンチル基、ネオペンチル基、１−メチルブチル基、イソヘキシル基、２−エチルヘキシル基、２−メチルヘキシル基、シクロヘキシル基、シクロペンチル基、２−ノルボルニル基、クロロメチル基、ブロモメチル基、２−クロロエチル基、トリフルオロメチル基、メトキシメチル基、メトキシエトキシエチル基、アリルオキシメチル基、フェノキシメチル基、メチルチオメチル基、トリルチオメチル基、エチルアミノエチル基、ジエチルアミノプロピル基、モルホリノプロピル基、アセチルオキシメチル基、ベンゾイルオキシメチル基、Ｎ−シクロヘキシルカルバモイルオキシエチル基、Ｎ−フェニルカルバモイルオキシエチル基、アセチルアミノエチル基、Ｎ−メチルベンゾイルアミノプロピル基、２−オキソエチル基、２−オキソプロピル基、カルボキシプロピル基、メトキシカルボニルエチル基、アリルオキシカルボニルブチル基、クロロフェノキシカルボニルメチル基、カルバモイルメチル基、Ｎ−メチルカルバモイルエチル基、Ｎ，Ｎ−ジプロピルカルバモイルメチル基、Ｎ−（メトキシフェニル）カルバモイルエチル基、Ｎ−メチル−Ｎ−（スルホフェニル）カルバモイルメチル基、スルホブチル基、スルホナトブチル基、スルファモイルブチル基、Ｎ−エチルスルファモイルメチル基、Ｎ，Ｎ−ジプロピルスルファモイルプロピル基、Ｎ−トリルスルファモイルプロピル基、Ｎ−メチル−Ｎ−（ホスフォノフェニル）スルファモイルオクチル基、ホスフォノブチル基、ホスフォナトヘキシル基、ジエチルホスフォノブチル基、ジフェニルホスフォノプロピル基、メチルホスフォノブチル基、メチルホスフォナトブチル基、トリルホスフォノヘキシル基、トリルホスフォナトヘキシル基、ホスフォノオキシプロピル基、ホスフォナトオキシブチル基、ベンジル基、フェネチル基、α−メチルベンジル基、１−メチル−１−フェニルエチル基、ｐ−メチルベンジル基、シンナミル基、アリル基、１−プロペニルメチル基、２−ブテニル基、２−メチルアリル基、２−メチルプロペニルメチル基、２−プロピニル基、２−ブチニル基、３−ブチニル基等）、アリール基（例えば、フェニル基、ビフェニル基、ナフチル基、トリル基、キシリル基、メシチル基、クメニル基、クロロフェニル基、ブロモフェニル基、クロロメチルフェニル基、ヒドロキシフェニル基、メトキシフェニル基、エトキシフェニル基、フェノキシフェニル基、アセトキシフェニル基、ベンゾイロキシフェニル基、メチルチオフェニル基、フェニルチオフェニル基、メチルアミノフェニル基、ジメチルアミノフェニル基、アセチルアミノフェニル基、カルボキシフェニル基、メトキシカルボニルフェニル基、エトキシカルボニルフェニル基、フェノキシカルボニルフェニル基、Ｎ−フェニルカルバモイルフェニル基、ニトロフェニル基、シアノフェニル基、スルホフェニル基、スルホナトフェニル基、ホスフォノフェニル基、ホスフォナトフェニル基等）、ヘテロアリール基（例えば、チオフェン、チアスレン、フラン、ピラン、イソベンゾフラン、クロメン、キサンテン、フェノキサジン、ピロール、ピラゾール、イソチアゾール、イソオキサゾール、ピラジン、ピリミジン、ピリダジン、インドリジン、イソインドリジン、インドイール、インダゾール、プリン、キノリジン、イソキノリン、フタラジン、ナフチリジン、キナゾリン、シノリン、プテリジン、カルバゾール、カルボリン、フェナンスリン、アクリジン、ペリミジン、フェナンスロリン、フタラジン、フェナルザジン、フェノキサジン、フラザン、フェノキサジン等のヘテロアリール環から誘導される基）、アルケニル基（例えばビニル基、１−プロペニル基、１−ブテニル基、シンナミル基、２−クロロ−１−エテニル基、等）、アルキニル基（例えば、エチニル基、１−プロピニル基、１−ブチニル基、トリメチルシリルエチニル基等）、ハロゲン原子（−Ｆ、−Ｂｒ、−Ｃｌ、−Ｉ）、ヒドロキシル基、アルコキシ基、アリーロキシ基、メルカプト基、アルキルチオ基、アリールチオ基、アルキルジチオ基、アリールジチオ基、アミノ基、Ｎ−アルキルアミノ基、Ｎ，Ｎ−ジアルキルアミノ基、Ｎ−アリールアミノ基、Ｎ，Ｎ−ジアリールアミノ基、Ｎ−アルキル−Ｎ−アリールアミノ基、アシルオキシ基、カルバモイルオキシ基、Ｎ−アルキルカルバモイルオキシ基、Ｎ−アリールカルバモイルオキシ基、Ｎ，Ｎ−ジアルキルカルバモイルオキシ基、Ｎ，Ｎ−ジアリールカルバモイルオキシ基、Ｎ−アルキル−Ｎ−アリールカルバモイルオキシ基、アルキルスルホキシ基、アリールスルホキシ基、アシルチオ基、アシルアミノ基、Ｎ−アルキルアシルアミノ基、Ｎ−アリールアシルアミノ基、ウレイド基、Ｎ′−アルキルウレイド基、Ｎ′，Ｎ′−ジアルキルウレイド基、Ｎ′−アリールウレイド基、Ｎ′，Ｎ′−ジアリールウレイド基、Ｎ′−アルキル−Ｎ′−アリールウレイド基、Ｎ−アルキルウレイド基、Ｎ−アリールウレイド基、Ｎ′−アルキル−Ｎ−アルキルウレイド基、Ｎ′−アルキル−Ｎ−アリールウレイド基、Ｎ′，Ｎ′−ジアルキル−Ｎ−アルキルウレイド基、Ｎ′，Ｎ′−ジアルキル−Ｎ−アリールウレイド基、Ｎ′−アリール−Ｎ−アルキルウレイド基、Ｎ′−アリール−Ｎ−アリールウレイド基、Ｎ′，Ｎ′−ジアリール−Ｎ−アルキルウレイド基、Ｎ′，Ｎ′−ジアリール−Ｎ−アリールウレイド基、Ｎ′−アルキル−Ｎ′−アリール−Ｎ−アルキルウレイド基、Ｎ′−アルキル−Ｎ′−アリール−Ｎ−アリールウレイド基、アルコキシカルボニルアミノ基、アリーロキシカルボニルアミノ基、Ｎ−アルキル−Ｎ−アルコキシカルボニルアミノ基、Ｎ−アルキル−Ｎ−アリーロキシカルボニルアミノ基、Ｎ−アリール−Ｎ−アルコキシカルボニルアミノ基、Ｎ−アリール−Ｎ−アリーロキシカルボニルアミノ基、ホルミル基、アシル基、カルボキシル基、アルコキシカルボニル基、アリーロキシカルボニル基、カルバモイル基、Ｎ−アルキルカルバモイル基、Ｎ，Ｎ−ジアルキルカルバモイル基、Ｎ−アリールカルバモイル基、Ｎ，Ｎ−ジアリールカルバモイル基、Ｎ−アルキル−Ｎ−アリールカルバモイル基、アルキルスルフィニル基、アリールスルフィニル基、アルキルスルホニル基、アリールスルホニル基、スルホ基（−ＳＯ₃Ｈ）およびその共役塩基基（以下、スルホナト基と称す）、アルコキシスルホニル基、アリーロキシスルホニル基、スルフィナモイル基、Ｎ−アルキルスルフィナモイル基、Ｎ，Ｎ−ジアルキルスルフィナモイル基、Ｎ−アリールスルフィナモイル基、Ｎ，Ｎ−ジアリールスルフィナモイル基、Ｎ−アルキル−Ｎ−アリールスルフィナモイル基、スルファモイル基、Ｎ−アルキルスルファモイル基、Ｎ，Ｎ−ジアルキルスルファモイル基、Ｎ−アリールスルファモイル基、Ｎ，Ｎ−ジアリールスルファモイル基、Ｎ−アルキル−Ｎ−アリールスルファモイル基、ホスフォノ基（−ＰＯ₃Ｈ₂）およびその共役塩基基（以下、ホスフォナト基と称す）、ジアルキルホスフォノ基（−ＰＯ₃(alkyl)₂）、ジアリールホスフォノ基（−ＰＯ₃(aryl)₂）、アルキルアリールホスフォノ基（−ＰＯ₃(alkyl)(aryl)）、モノアルキルホスフォノ基（−ＰＯ₃Ｈ(alkyl)）およびその共役塩基基（以後、アルキルホスフォナト基と称す）、モノアリールホスフォノ基（−ＰＯ₃Ｈ(aryl)）およびその共役塩基基（以後、アリールホスフォナト基と称す）、ホスフォノオキシ基（−ＯＰＯ₃Ｈ₂）およびその共役塩基基（以後、ホスフォナトオキシ基と称す）、ジアルキルホスフォノオキシ基（−ＯＰＯ₃(alkyl)₂）、ジアリールホスフォノオキシ基（−ＯＰＯ₃(aryl)₂）、アルキルアリールホスフォノオキシ基（−ＯＰＯ₃(alkyl)(aryl)）、モノアルキルホスフォノオキシ基（−ＯＰＯ₃Ｈ(alkyl)）およびその共役塩基基（以後、アルキルホスフォナトオキシ基と称す）、モノアリールホスフォノオキシ基（−ＯＰＯ₃Ｈ(aryl)）およびその共役塩基基（以後、アリールフォスホナトオキシ基と称す）、シアノ基、ニトロ基、等が挙げられ、以上の一価の非金属原子団のうち、水素原子、アルキル基、アリール基、ハロゲン原子、アルコキシ基、アシル基が特に好ましい。

一般式（２）に於けるＹが隣接するＡおよび隣接炭素原子と共同して形成する色素の塩基性核としては、５、６、７員の含窒素あるいは含硫黄複素環が挙げられ、好ましくは５、６員の複素環である。

含窒素複素環の例としては例えば、L.G.Brooker et al., J. Am. Chem. Soc., 73, 5326-5358(1951)および参考文献に記載されるメロシアニン色素類における塩基性核を構成するものとして知られるものをいずれも好適に用いることができる。具体例としては、チアゾール類（例えば、チアゾール、４−メチルチアゾール、４ーフェニルチアゾール、５−メチルチアゾール、５−フェニルチアゾール、４，５−ジメチルチアゾール、４，５−ジフェニルチアゾール、４，５−ジ（ｐ−メトキシフェニルチアゾール）、４−（２−チエニル）チアゾール等）、ベンゾチアゾール類（例えば、ベンゾチアゾール、４−クロロベンゾチアゾール、５−クロロベンゾチアゾール、６−クロロベンゾチアゾール、７−クロロベンゾチアゾール、４−メチルベンゾチアゾール、５−メチルベンゾチアゾール、６−メチルベンゾチアゾール、５−ブロモベンゾチアゾール、４−フェニルベンゾチアゾール、５−フェニルベンゾチアゾール、４−メトキシベンゾチアゾール、５−メトキシベンゾチアゾール、６−メトキシベンゾチアゾール、５−ヨードベンゾチアゾール、６−ヨードベンゾチアゾール、４−エトキシベンゾチアゾール、５−エトキシベンゾチアゾール、テトラヒドロベンゾチアゾール、５，６−ジメトキシベンゾチアゾール、５，６−ジオキシメチレンベンゾチアゾール、５−ヒドロキシベンゾチアゾール、６−ヒドロキシベンゾチアゾール、６−ジメチルアミノベンゾチアゾール、５−エトキシカルボニルベンゾチアゾール等）、ナフトチアゾール類（例えば、ナフト［１，２］チアゾール、ナフト［２，１］チアゾール、５−メトキシナフト［２，１］チアゾール、５−エトキシナフト［２，１］チアゾール、８−メトキシナフト［１，２］チアゾール、７−メトキシナフト［１，２］チアゾール等）、チアナフテノ−７’，６’，４，５−チアゾール類（例えば、４’−メトキシチアナフテノ−７’，６’，４，５−チアゾール等）、オキサゾール類（例えば、４−メチルオキサゾール、５−メチルオキサゾール、４−フェニルオキサゾール、４，５−ジフェニルオキサゾール、４−エチルオキサゾール、４，５−ジメチルオキサゾール、５−フェニルオキサゾール等）、ベンゾオキサゾール類（ベンゾオキサゾール、５−クロロベンゾオキサゾール、５−メチルベンゾオキサゾール、５−フェニルベンゾオキサゾール、６−メチルベンゾオキサゾール、５，６−ジメチルベンゾオキサゾール、４，６−ジメチルベンゾオキサゾール、６−メトキシベンゾオキサゾール、５−メトキシベンゾオキサゾール、４−エトキシベンゾオキサゾール、５−クロロベンゾオキサゾール、６−メトキシベンゾオキサゾール、５−ヒドロキシベンゾオキサゾール、６−ヒドロキシベンゾオキサゾール等）、ナフトオキサゾール類（例えば、ナフト［１，２］オキサゾール、ナフト［２，１］オキサゾール等）、セレナゾール類（例えば、４−メチルセレナゾール、４−フェニルセレナゾール等）、ベンゾセレナゾール類（例えば、ベンゾセレナゾール、５−クロロベンゾセレナゾール、５−メトキシベンゾセレナゾール、５−ヒドロキシベンゾセレナゾール、テトラヒドロベンゾセレナゾール等）、ナフトセレナゾール類（例えば、ナフト［１，２］セレナゾール、ナフト［２，１］セレナゾール等）、チアゾリン類（例えば、チアゾリン、４−メチルチアゾリン等）、キノリン類（例えば、キノリン、３−メチルキノリン、５−メチルキノリン、７−メチルキノリン、８−メチルキノリン、６−クロロキノリン、８−クロロキノリン、６−メトキシキノリン、６−エトキシキノリン、６−ヒドロキシキノリン、８−ヒドロキシキノリン等）、イソキノリン類（例えば、イソキノリン、３，４−ジヒドロイソキノリン等）、ベンズイミダゾール類（例えば、１，３−ジエチルベンズイミダゾール、１−エチル−３−フェニルベンズイミダゾール等）、３，３−ジアルキルインドレニン類（例えば、３，３−ジメチルインドレニン、３，３，５，−トリメチルインドレニン、３，３，７，−トリメチルインドレニン等）、ピリジン類（例えば、ピリジン、５−メチルピリジン等）等を挙げることができる。

また、含硫黄複素環の例としては、例えば、特開平３−２９６７５９号記載の色素類におけるジチオール部分構造をあげることができる。
具体例としては、ベンゾジチオール類（例えば、ベンゾジチオール、５−ｔ−ブチルベンゾジチオール、５−メチルベンゾジチオール等）、ナフトジチオール類（例えば、ナフト［１，２］ジチオール、ナフト［２，１］ジチオール等）、ジチオール類（例えば、４，５−ジメチルジチオール類、４−フェニルジチオール類、４−メトキシカルボニルジチオール類、４，５−ジメトキシカルボニルジチオール類、４，５−ジトリフルオロメチルジチオール、４，５−ジシアノジチオール、４−メトキシカルボニルメチルジチオール、４−カルボキシメチルジチオール等）を挙げることができる。

以上、述べた複素環に関する説明に用いた記述は、便宜上、慣例上、複素環母骨格の名称を用いたが、増感色素の塩基性骨格部分構造をなす場合、例えばベンゾチアゾール骨格の場合は3-置換-2(3H)-benzothiazolylidene基のように、不飽和度を一つ下げたアルキリデン型の置換基形で導入される。

３５０ｎｍから４５０ｎｍの波長域に吸収極大を持つ増感色素のうち、高感度の観点からより好ましい色素は下記一般式（１）で表される色素である。

（一般式（１）中、Ａは置換基を有してもよい芳香族環またはヘテロ環を表し、Ｘは酸素原子、硫黄原子またはＮ−（Ｒ₃）をあらわす。Ｒ₁、Ｒ₂およびＲ₃は、それぞれ独立に、一価の非金属原子団を表し、ＡとＲ₁またはＲ₂とＲ₃はそれぞれ互いに結合して、脂肪族性または芳香族性の環を形成してもよい。）

一般式（１）について更に詳しく説明する。Ｒ₁、Ｒ₂およびＲ₃は、それぞれ独立に、一価の非金属原子団であり、好ましくは、置換もしくは非置換のアルキル基、置換もしくは非置換のアルケニル基、置換もしくは非置換のアリール基、置換もしくは非置換の芳香族複素環残基、置換もしくは非置換のアルコキシ基、置換もしくは非置換のアルキルチオ基、ヒドロキシル基、ハロゲン原子を表す。

Ｒ₁、Ｒ₂およびＲ₃の好ましい例について具体的に述べる。好ましいアルキル基の例としては、炭素数が１から２０までの直鎖状、分岐状、および環状のアルキル基を挙げることができ、その具体例としては、メチル基、エチル基、プロピル基、ブチル基、ペンチル基、ヘキシル基、ヘプチル基、オクチル基、ノニル基、デシル基、ウンデシル基、ドデシル基、トリデシル基、ヘキサデシル基、オクタデシル基、エイコシル基、イソプロピル基、イソブチル基、ｓ−ブチル基、ｔ−ブチル基、イソペンチル基、ネオペンチル基、１−メチルブチル基、イソヘキシル基、２−エチルヘキシル基、２−メチルヘキシル基、シクロヘキシル基、シクロペンチル基、２−ノルボルニル基を挙げることができる。これらの中では、炭素数１から１２までの直鎖状、炭素数３から１２までの分岐状、ならびに炭素数５から１０までの環状のアルキル基がより好ましい。

置換アルキル基の置換基としては、水素を除く一価の非金属原子団が用いられ、好ましい例としては、ハロゲン原子（−Ｆ、−Ｂｒ、−Ｃｌ、−Ｉ）、ヒドロキシル基、アルコキシ基、アリーロキシ基、メルカプト基、アルキルチオ基、アリールチオ基、アルキルジチオ基、アリールジチオ基、アミノ基、Ｎ−アルキルアミノ基、Ｎ，Ｎ−ジアルキルアミノ基、Ｎ−アリールアミノ基、Ｎ，Ｎ−ジアリールアミノ基、Ｎ−アルキル−Ｎ−アリールアミノ基、アシルオキシ基、カルバモイルオキシ基、Ｎ−アルキルカルバモイルオキシ基、Ｎ−アリールカルバモイルオキシ基、Ｎ，Ｎ−ジアルキルカルバモイルオキシ基、Ｎ，Ｎ−ジアリールカルバモイルオキシ基、Ｎ−アルキル−Ｎ−アリールカルバモイルオキシ基、アルキルスルホキシ基、アリールスルホキシ基、アシルチオ基、アシルアミノ基、Ｎ−アルキルアシルアミノ基、Ｎ−アリールアシルアミノ基、ウレイド基、Ｎ′−アルキルウレイド基、Ｎ′，Ｎ′−ジアルキルウレイド基、

Ｎ′−アリールウレイド基、Ｎ′，Ｎ′−ジアリールウレイド基、Ｎ′−アルキル−Ｎ′−アリールウレイド基、Ｎ−アルキルウレイド基、Ｎ−アリールウレイド基、Ｎ′−アルキル−Ｎ−アルキルウレイド基、Ｎ′−アルキル−Ｎ−アリールウレイド基、Ｎ′，Ｎ′−ジアルキル−Ｎ−アルキルウレイド基、Ｎ′，Ｎ′−ジアルキル−Ｎ−アリールウレイド基、Ｎ′−アリール−Ｎ−アルキルウレイド基、Ｎ′−アリール−Ｎ−アリールウレイド基、Ｎ′，Ｎ′−ジアリール−Ｎ−アルキルウレイド基、Ｎ′，Ｎ′−ジアリール−Ｎ−アリールウレイド基、Ｎ′−アルキル−Ｎ′−アリール−Ｎ−アルキルウレイド基、Ｎ′−アルキル−Ｎ′−アリール−Ｎ−アリールウレイド基、アルコキシカルボニルアミノ基、アリーロキシカルボニルアミノ基、Ｎ−アルキル−Ｎ−アルコキシカルボニルアミノ基、Ｎ−アルキル−Ｎ−アリーロキシカルボニルアミノ基、Ｎ−アリール−Ｎ−アルコキシカルボニルアミノ基、Ｎ−アリール−Ｎ−アリーロキシカルボニルアミノ基、アシル基、カルボキシル基、

アルコキシカルボニル基、アリーロキシカルボニル基、カルバモイル基、Ｎ−アルキルカルバモイル基、Ｎ，Ｎ−ジアルキルカルバモイル基、Ｎ−アリールカルバモイル基、Ｎ，Ｎ−ジアリールカルバモイル基、Ｎ−アルキル−Ｎ−アリールカルバモイル基、アルキルスルフィニル基、アリールスルフィニル基、アルキルスルホニル基、アリールスルホニル基、スルホ基（−ＳＯ₃Ｈ）およびその共役塩基基（以下、スルホナト基と称す）、アルコキシスルホニル基、アリーロキシスルホニル基、スルフィナモイル基、Ｎ−アルキルスルフィナモイル基、Ｎ，Ｎ−ジアルキルスルフィナモイル基、Ｎ−アリールスルフィナモイル基、Ｎ，Ｎ−ジアリールスルフィナモイル基、Ｎ−アルキル−Ｎ−アリールスルフィナモイル基、スルファモイル基、Ｎ−アルキルスルファモイル基、Ｎ，Ｎ−ジアルキルスルファモイル基、Ｎ−アリールスルファモイル基、Ｎ，Ｎ−ジアリールスルファモイル基、Ｎ−アルキル−Ｎ−アリールスルファモイル基、ホスフォノ基（−ＰＯ₃Ｈ₂）およびその共役塩基基（以下、ホスフォナト基と称す）、

ジアルキルホスフォノ基（−ＰＯ₃(alkyl)₂）、ジアリールホスフォノ基（−ＰＯ₃(aryl)₂）、アルキルアリールホスフォノ基（−ＰＯ₃(alkyl)(aryl)）、モノアルキルホスフォノ基（−ＰＯ₃Ｈ(alkyl)）およびその共役塩基基（以後、アルキルホスフォナト基と称す）、モノアリールホスフォノ基（−ＰＯ₃Ｈ(aryl)）およびその共役塩基基（以後、アリールホスフォナト基と称す）、ホスフォノオキシ基（−ＯＰＯ₃Ｈ₂）およびその共役塩基基（以後、ホスフォナトオキシ基と称す）、ジアルキルホスフォノオキシ基（−ＯＰＯ₃(alkyl)₂）、ジアリールホスフォノオキシ基（−ＯＰＯ₃(aryl)₂）、アルキルアリールホスフォノオキシ基（−ＯＰＯ₃(alkyl)(aryl)）、モノアルキルホスフォノオキシ基（−ＯＰＯ₃Ｈ(alkyl)）およびその共役塩基基（以後、アルキルホスフォナトオキシ基と称す）、モノアリールホスフォノオキシ基（−ＯＰＯ₃Ｈ(aryl)）およびその共役塩基基（以後、アリールフォスホナトオキシ基と称す）、シアノ基、ニトロ基、アリール基、ヘテロアリール基、アルケニル基、アルキニル基が挙げられる。

これらの置換基における、アルキル基の具体例としては、前述のアルキル基が挙げられ、アリール基の具体例としては、フェニル基、ビフェニル基、ナフチル基、トリル基、キシリル基、メシチル基、クメニル基、クロロフェニル基、ブロモフェニル基、クロロメチルフェニル基、ヒドロキシフェニル基、メトキシフェニル基、エトキシフェニル基、フェノキシフェニル基、アセトキシフェニル基、ベンゾイロキシフェニル基、メチルチオフェニル基、フェニルチオフェニル基、メチルアミノフェニル基、ジメチルアミノフェニル基、アセチルアミノフェニル基、カルボキシフェニル基、メトキシカルボニルフェニル基、エトキシカルボニルフェニル基、フェノキシカルボニルフェニル基、Ｎ−フェニルカルバモイルフェニル基、ニトロフェニル基、シアノフェニル基、スルホフェニル基、スルホナトフェニル基、ホスフォノフェニル基、ホスフォナトフェニル基等を挙げることができる。

ヘテロアリール基としては、窒素、酸素、硫黄原子の少なくとも一つを含有する単環もしくは多環芳香族環基が用いられ、特に好ましいヘテロアリール基の例としては、例えば、チオフェン、チアスレン、フラン、ピラン、イソベンゾフラン、クロメン、キサンテン、フェノキサジン、ピロール、ピラゾール、イソチアゾール、イソオキサゾール、ピラジン、ピリミジン、ピリダジン、インドリジン、イソインドリジン、インドイール、インダゾール、プリン、キノリジン、イソキノリン、フタラジン、ナフチリジン、キナゾリン、シノリン、プテリジン、カルバゾール、カルボリン、フェナンスリン、アクリジン、ペリミジン、フェナンスロリン、フタラジン、フェナルザジン、フェノキサジン、フラザン、フェノキサジン等のヘテロアリール環から誘導される基があげられ、これらは、さらにベンゾ縮環してもよく、また置換基を有していてもよい。

アルケニル基の例としては、ビニル基、１−プロペニル基、１−ブテニル基、シンナミル基、２−クロロ−１−エテニル基等が挙げられ、アルキニル基の例としては、エチニル基、１−プロピニル基、１−ブチニル基、トリメチルシリルエチニル基等が挙げられる。アシル基（・BR>F₁ＣＯ−）におけるＧ₁としては、水素ならびに上記のアルキル基、アリール基を挙げることができる。これら置換基の内、更により好ましいものとしてはハロゲン原子（−Ｆ、−Ｂｒ、−Ｃｌ、−Ｉ）、アルコキシ基、アリーロキシ基、アルキルチオ基、アリールチオ基、Ｎ−アルキルアミノ基、Ｎ，Ｎ−ジアルキルアミノ基、アシルオキシ基、Ｎ−アルキルカルバモイルオキシ基、Ｎ−アリールカルバモイルオキシ基、アシルアミノ基、アシル基、カルボキシル基、アルコキシカルボニル基、アリーロキシカルボニル基、カルバモイル基、Ｎ−アルキルカルバモイル基、Ｎ，Ｎ−ジアルキルカルバモイル基、Ｎ−アリールカルバモイル基、Ｎ−アルキル−Ｎ−アリールカルバモイル基、スルホ基、スルホナト基、スルファモイル基、Ｎ−アルキルスルファモイル基、Ｎ，Ｎ−ジアルキルスルファモイル基、Ｎ−アリールスルファモイル基、Ｎ−アルキル−Ｎ−アリールスルファモイル基、ホスフォノ基、ホスフォナト基、ジアルキルホスフォノ基、ジアリールホスフォノ基、モノアルキルホスフォノ基、アルキルホスフォナト基、モノアリールホスフォノ基、アリールホスフォナト基、ホスフォノオキシ基、ホスフォナトオキシ基、アリール基、アルケニル基が挙げられる。

一方、置換アルキル基におけるアルキレン基としては前述の炭素数１から２０までのアルキル基上の水素原子のいずれか１つを除し、２価の有機残基としたものを挙げることができ、好ましくは炭素数１から１２までの直鎖状、炭素数３から１２までの分岐状ならびに炭素数５から１０までの環状のアルキレン基を挙げることができる。

前記置換基とアルキレン基を組み合わせることにより得られるＲ₁、Ｒ₂およびＲ₃として好ましい置換アルキル基の具体例としては、クロロメチル基、ブロモメチル基、２−クロロエチル基、トリフルオロメチル基、メトキシメチル基、メトキシエトキシエチル基、アリルオキシメチル基、フェノキシメチル基、メチルチオメチル基、トリルチオメチル基、エチルアミノエチル基、ジエチルアミノプロピル基、モルホリノプロピル基、アセチルオキシメチル基、ベンゾイルオキシメチル基、Ｎ−シクロヘキシルカルバモイルオキシエチル基、Ｎ−フェニルカルバモイルオキシエチル基、アセチルアミノエチル基、Ｎ−メチルベンゾイルアミノプロピル基、２−オキソエチル基、２−オキソプロピル基、カルボキシプロピル基、メトキシカルボニルエチル基、アリルオキシカルボニルブチル基、クロロフェノキシカルボニルメチル基、カルバモイルメチル基、Ｎ−メチルカルバモイルエチル基、Ｎ，Ｎ−ジプロピルカルバモイルメチル基、Ｎ−（メトキシフェニル）カルバモイルエチル基、Ｎ−メチル−Ｎ−（スルホフェニル）カルバモイルメチル基、

スルホブチル基、スルホナトブチル基、スルファモイルブチル基、Ｎ−エチルスルファモイルメチル基、Ｎ，Ｎ−ジプロピルスルファモイルプロピル基、Ｎ−トリルスルファモイルプロピル基、Ｎ−メチル−Ｎ−（ホスフォノフェニル）スルファモイルオクチル基、ホスフォノブチル基、ホスフォナトヘキシル基、ジエチルホスフォノブチル基、ジフェニルホスフォノプロピル基、メチルホスフォノブチル基、メチルホスフォナトブチル基、トリルホスフォノヘキシル基、トリルホスフォナトヘキシル基、ホスフォノオキシプロピル基、ホスフォナトオキシブチル基、ベンジル基、フェネチル基、α−メチルベンジル基、１−メチル−１−フェニルエチル基、ｐ−メチルベンジル基、シンナミル基、アリル基、１−プロペニルメチル基、２−ブテニル基、２−メチルアリル基、２−メチルプロペニルメチル基、２−プロピニル基、２−ブチニル基、３−ブチニル基、等を挙げることができる。

Ｒ₁、Ｒ₂およびＲ₃として好ましいアリール基の具体例としては、１個から３個のベンゼン環が縮合環を形成したもの、ベンゼン環と５員不飽和環が縮合環を形成したものを挙げることができ、具体例としては、フェニル基、ナフチル基、アントリル基、フェナントリル基、インデニル基、アセナフテニル基、フルオレニル基、を挙げることができ、これらのなかでは、フェニル基、ナフチル基がより好ましい。

Ｒ₁、Ｒ₂およびＲ₃として好ましい置換アリール基の具体例としては、前述のアリール基の環形成炭素原子上に置換基として、水素を除く一価の非金属原子団を有するものが用いられる。好ましい置換基の例としては前述のアルキル基、置換アルキル基、ならびに、先に置換アルキル基における置換基として示したものを挙げることができる。この様な、置換アリール基の好ましい具体例としては、ビフェニル基、トリル基、キシリル基、メシチル基、クメニル基、クロロフェニル基、ブロモフェニル基、フルオロフェニル基、クロロメチルフェニル基、トリフルオロメチルフェニル基、ヒドロキシフェニル基、メトキシフェニル基、メトキシエトキシフェニル基、アリルオキシフェニル基、フェノキシフェニル基、メチルチオフェニル基、トリルチオフェニル基、エチルアミノフェニル基、ジエチルアミノフェニル基、モルホリノフェニル基、アセチルオキシフェニル基、ベンゾイルオキシフェニル基、Ｎ−シクロヘキシルカルバモイルオキシフェニル基、Ｎ−フェニルカルバモイルオキシフェニル基、

アセチルアミノフェニル基、Ｎ−メチルベンゾイルアミノフェニル基、カルボキシフェニル基、メトキシカルボニルフェニル基、アリルオキシカルボニルフェニル基、クロロフェノキシカルボニルフェニル基、カルバモイルフェニル基、Ｎ−メチルカルバモイルフェニル基、Ｎ，Ｎ−ジプロピルカルバモイルフェニル基、Ｎ−（メトキシフェニル）カルバモイルフェニル基、Ｎ−メチル−Ｎ−（スルホフェニル）カルバモイルフェニル基、スルホフェニル基、スルホナトフェニル基、スルファモイルフェニル基、Ｎ−エチルスルファモイルフェニル基、Ｎ，Ｎ−ジプロピルスルファモイルフェニル基、Ｎ−トリルスルファモイルフェニル基、Ｎ−メチル−Ｎ−（ホスフォノフェニル）スルファモイルフェニル基、ホスフォノフェニル基、ホスフォナトフェニル基、ジエチルホスフォノフェニル基、ジフェニルホスフォノフェニル基、メチルホスフォノフェニル基、メチルホスフォナトフェニル基、トリルホスフォノフェニル基、トリルホスフォナトフェニル基、アリルフェニル基、１−プロペニルメチルフェニル基、２−ブテニルフェニル基、２−メチルアリルフェニル基、２−メチルプロペニルフェニル基、２−プロピニルフェニル基、２−ブチニルフェニル基、３−ブチニルフェニル基、等を挙げることができる。

Ｒ₁、Ｒ₂およびＲ₃として好ましい置換もしくは非置換のアルケニル基及び置換もしくは非置換の芳香族複素環残基の具体例としては、前述のアルケニル基及びヘテロアリール基に関して記載したものと同様のものを挙げることができる。また、Ｒ₁、Ｒ₂およびＲ₃として好ましい置換もしくは非置換のアルコキシ基及び置換もしくは非置換のアルキルチオ基のアルキル基としては、前述のアルキル基が挙げられる。これらの基の置換基としては、前述の置換アルキル基における置換基と同様のものを挙げることができる。

次に、一般式（１）におけるＡについて説明する。Ａは置換基を有してもよい芳香族環基またはヘテロ環基を表し、置換基を有してもよい芳香族環基またはヘテロ環基の具体例としては、一般式（１）中のＲ₁、Ｒ₂およびＲ₃で記載したアリール基及びヘテロアリール基と同様のものが挙げられる。

本発明の一般式（１）で表される増感色素は、上に示したような酸性核や活性メチレン基を有する酸性核と、置換もしくは非置換の芳香族環またはヘテロ環との縮合反応によって得られる。具体的には特公昭５９−２８３２９号の記載を参照して合成することができる。

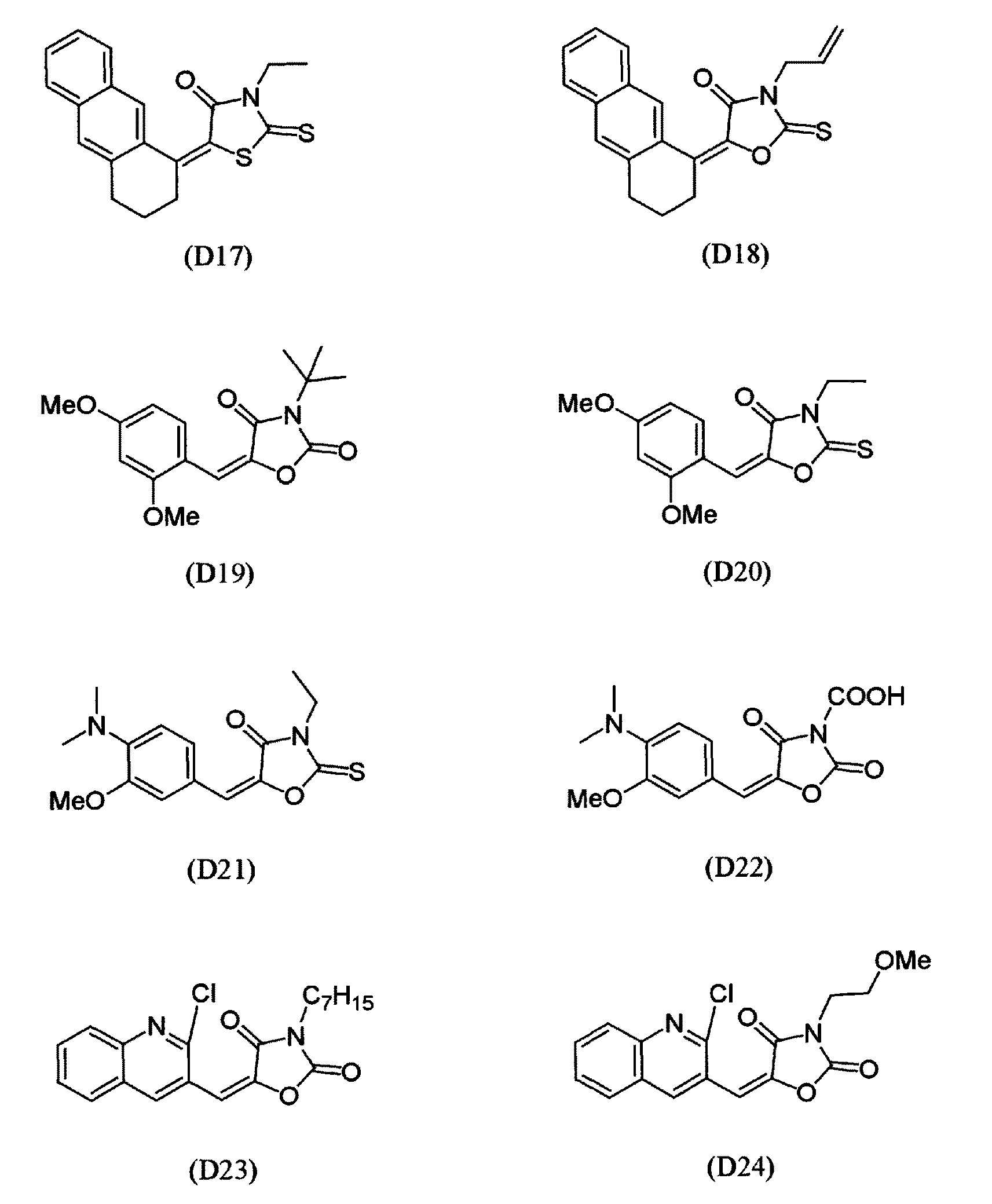

以下に一般式（１）で表される化合物の好ましい具体例（Ｄ１）〜（Ｄ４２）を示す。また、酸性核と塩基性核を結ぶ２重結合による異性体については、どちらかの異性体に限定されるものではない。

増感色素は、構造により吸光係数がことなるため、添加量は使用する増感色素の構造により異なる。添加量は、感光性層のレーザー発光波長に対する吸光度が、０．６以下になる量が適当である。好ましくは、吸光度が０．０５から０．５５の範囲であり、より好ましくは、０．１から０．３の範囲であり、さらに好ましくは０．１から０．４５の範囲になるような添加量である。

上記赤外線吸収剤は、赤外線レーザーに対する感度を高めるために用いられる成分である。該赤外線吸収剤は、吸収した赤外線を熱に変換する機能を有している。本発明において使用される赤外線吸収剤は、波長７６０〜１２００ｎｍに吸収極大を有する染料又は顔料であるのが好ましい。

染料としては、市販の染料及び例えば「染料便覧」（有機合成化学協会編集、昭和４５年刊）等の文献に記載されている公知のものが利用できる。具体的には、アゾ染料、金属錯塩アゾ染料、ピラゾロンアゾ染料、ナフトキノン染料、アントラキノン染料、フタロシアニン染料、カルボニウム染料、キノンイミン染料、メチン染料、シアニン染料、スクワリリウム色素、ピリリウム塩、金属チオレート錯体等の染料が挙げられる。

好ましい染料としては、例えば、特開昭５８−１２５２４６号、特開昭５９−８４３５６号、特開昭６０−７８７８７号等に記載されているシアニン染料、特開昭５８−１７３６９６号、特開昭５８−１８１６９０号、特開昭５８−１９４５９５号等の公報に記載されているメチン染料、特開昭５８−１１２７９３号、特開昭５８−２２４７９３号、特開昭５９−４８１８７号、特開昭５９−７３９９６号、特開昭６０−５２９４０号、特開昭６０−６３７４４号等に記載されているナフトキノン染料、特開昭５８−１１２７９２号等の公報に記載されているスクワリリウム色素、英国特許第４３４，８７５号明細書記載のシアニン染料等を挙げることができる。

また、米国特許第５，１５６，９３８号明細書記載の近赤外吸収増感剤も好適に用いられ、また、米国特許第３，８８１，９２４号明細書記載の置換されたアリールベンゾ（チオ）ピリリウム塩、特開昭５７−１４２６４５号公報（米国特許第４，３２７，１６９号明細書）記載のトリメチンチアピリリウム塩、特開昭５８−１８１０５１号、同５８−２２０１４３号、同５９−４１３６３号、同５９−８４２４８号、同５９−８４２４９号、同５９−１４６０６３号、同５９−１４６０６１号公報に記載されているピリリウム系化合物、特開昭５９−２１６１４６号公報記載のシアニン色素、米国特許第４，２８３，４７５号明細書に記載のペンタメチンチオピリリウム塩等や特公平５−１３５１４号、同５−１９７０２号公報に開示されているピリリウム化合物も好ましく用いられる。また、染料として好ましい別の例として米国特許第４，７５６，９９３号明細書中に式（Ｉ）、（II）として記載されている近赤外吸収染料を挙げることができる。

また、上記赤外線吸収色素の好ましい他の例としては、以下に例示するような特開２００２−２７８０５７号公報記載の特定インドレニンシアニン色素が挙げられる。

これらの染料のうち特に好ましいものとしては、シアニン色素、スクワリリウム色素、ピリリウム塩、ニッケルチオレート錯体、インドレニンシアニン色素が挙げられる。さらに、シアニン色素やインドレニンシアニン色素が好ましく、特に好ましい一つの例として下記一般式（Ｉ）で示されるシアニン色素が挙げられる。

一般式（Ｉ）中、Ｘ¹は、水素原子、ハロゲン原子、−ＮＰｈ₂、Ｘ²−Ｌ¹又は以下に示す基を表す。ここで、Ｘ²は酸素原子、窒素原子、又は硫黄原子を示し、Ｌ¹は、炭素原子数１〜１２の炭化水素基、ヘテロ原子を有する芳香族環、ヘテロ原子を含む炭素原子数１〜１２の炭化水素基を示す。なお、ここでヘテロ原子とは、Ｎ、Ｓ、Ｏ、ハロゲン原子、Ｓｅを示す。

（式中、Ｘａ^-は後述するＺａ^-と同義であり、Ｒ^aは、水素原子、アルキル基、アリール基、置換又は無置換のアミノ基、ハロゲン原子より選択される置換基を表す。）

Ｒ¹及びＲ²は、それぞれ独立に、炭素原子数１〜１２の炭化水素基を示す。感光層塗布液の保存安定性から、Ｒ¹及びＲ²は、炭素原子数２個以上の炭化水素基であることが好ましく、更に、Ｒ¹とＲ²とは互いに結合し、５員環又は６員環を形成していることが特に好ましい。

Ａｒ¹、Ａｒ²は、それぞれ同じでも異なっていてもよく、置換基を有していてもよい芳香族炭化水素基を示す。好ましい芳香族炭化水素基としては、ベンゼン環及びナフタレン環が挙げられる。また、好ましい置換基としては、炭素原子数１２個以下の炭化水素基、ハロゲン原子、炭素原子数１２個以下のアルコキシ基が挙げられる。Ｙ¹、Ｙ²は、それぞれ同じでも異なっていてもよく、硫黄原子又は炭素原子数１２個以下のジアルキルメチレン基を示す。Ｒ^３、Ｒ^４はそれぞれ同じでも異なっていてもよく、置換基を有していてもい炭素原子数２０個以下の炭化水素基を示す。好ましい置換基としては、炭素原子数１２個以下のアルコキシ基、カルボキシル基、スルホ基が挙げられる。Ｒ⁵、Ｒ⁶、Ｒ⁷及びＲ⁸は、それぞれ同じでも異なっていてもよく、水素原子又は炭素原子数１２個以下の炭化水素基を示す。原料の入手性から、好ましくは水素原子である。また、Ｚａ^-は、対アニオンを示す。ただし、一般式（Ｉ）で示されるシアニン色素が、その構造内にアニオン性の置換基を有し、電荷の中和が必要ない場合にはＺａ^-は必要ない。好ましいＺａ^-は、感光層塗布液の保存安定性から、ハロゲンイオン、過塩素酸イオン、テトラフルオロボレートイオン、ヘキサフルオロホスフェートイオン、及びスルホン酸イオンであり、特に好ましくは、過塩素酸イオン、ヘキサフルオロホスフェートイオン、及びアリールスルホン酸イオンである。

本発明において、好適に用いることのできる一般式（Ｉ）で示されるシアニン色素の具体例としては、特開２００１−１３３９６９号公報の段落番号［００１７］〜［００１９］に記載されたものを挙げることができる。

また、特に好ましい他の例としてさらに、前記した特開２００２−２７８０５７号公報に記載の特定インドレニンシアニン色素が挙げられる。

本発明において使用される顔料としては、市販の顔料及びカラーインデックス（Ｃ．Ｉ．）便覧、「最新顔料便覧」（日本顔料技術協会編、１９７７年刊）、「最新顔料応用技術」（ＣＭＣ出版、１９８６年刊）、「印刷インキ技術」ＣＭＣ出版、１９８４年刊）に記載されている顔料が利用できる。

顔料の種類としては、黒色顔料、黄色顔料、オレンジ色顔料、褐色顔料、赤色顔料、紫色顔料、青色顔料、緑色顔料、蛍光顔料、金属粉顔料、その他、ポリマー結合色素が挙げられる。具体的には、不溶性アゾ顔料、アゾレーキ顔料、縮合アゾ顔料、キレートアゾ顔料、フタロシアニン系顔料、アントラキノン系顔料、ペリレン及びペリノン系顔料、チオインジゴ系顔料、キナクリドン系顔料、ジオキサジン系顔料、イソインドリノン系顔料、ロソ顔料、ニトロ顔料、天然料、蛍光顔料、無機顔料、カーボンブラック等が使用できる。これらの顔料のうち好ましいものはカーボンブラックである。

これら顔料は表面処理をせずに用いてもよく、表面処理を施して用いてもよい。表面処理の方法には、樹脂やワックスを表面コートする方法、界面活性剤を付着させる方法、反応性物質（例えば、シランカップリング剤、エポキシ化合物、ポリイソシアネート等）を顔料表面に結合させる方法等が考えられる。上記の表面処理方法は、「金属石鹸の性質と応用」（幸書房）、「印刷インキ技術」（ＣＭＣ出版、１９８４年刊）及び「最新顔料応用技術」（ＣＭＣ出版、１９８６年刊）に記載されている。

顔料の粒径は０．０１〜１０μｍの範囲にあることが好ましく、０．０５〜１μｍの範囲にあることがさらに好ましく、特に０．１〜１μｍの範囲にあることが好ましい。この範囲で、顔料分散物の感光層中での良好な安定性と均一性が得られる。

顔料を分散する方法としては、インク製造やトナー製造等に用いられる公知の分散技術が使用できる。分散機としては、超音波分散器、サンドミル、アトライター、パールミル、スーパーミル、ボールミル、インペラー、デスパーザー、ＫＤミル、コロイドミル、ダイナトロン、３本ロールミル、加圧ニーダー等が挙げられる。詳細は、「最新顔料応用技術」（ＣＭＣ出版、１９８６年刊）に記載されている。

これらの赤外線吸収剤はマイクロカプセルに内包させて添加することもできる。

添加量としては、感光層の波長７６０ｎｍ〜１２００ｎｍの範囲における極大吸収波長での吸光度が、反射測定法で０．３〜１．３の範囲にあるように添加することが好ましく、より好ましくは、０．４〜１．２の範囲である。この範囲で、感光層の深さ方向での均一な重合反応が進行し、良好な画像部の膜強度と支持体に対する密着性が得られる。

感光層の吸光度は、感光層に添加する赤外線吸収剤の量と感光層の厚みにより調整することができる。吸光度の測定は常法により行うことができる。測定方法としては、例えば、アルミニウム等の反射性の支持体上に、乾燥後の塗布量が平版印刷版として必要な範囲において適宜決定された厚みの感光層を形成し、反射濃度を光学濃度計で測定する方法、積分球を用いた反射法により分光光度計で測定する方法等が挙げられる。

〔光重合開始剤〕
本発明の感光層に用いられる光重合開始剤は、光または熱エネルギーによりラジカルを発生し、重合性不飽和基を有する化合物の重合を開始、促進する化合物である。このようなラジカル重合開始剤としては、公知のラジカル重合開始剤や結合解離エネルギーの小さな結合を有する化合物などから、適宜、選択して用いることができる。
上記のラジカル重合開始剤としては、例えば、有機ハロゲン化合物、カルボニル化合物、有機過酸化物、アゾ化合物、アジド化合物、メタロセン化合物、ヘキサアリールビイミダゾール化合物、有機ホウ素化合物、ジスルホン化合物、オキシムエステル化合物、オニウム塩化合物が挙げられる。

上記有機ハロゲン化合物としては、具体的には、若林等、「ＢｕｌｌＣｈｅｍ．ＳｏｃＪａｐａｎ」４２、２９２４（１９６９）、米国特許第３，９０５，８１５号明細書、特公昭４６−４６０５号、特開昭４８−３６２８１号、特開５３−１３３４２８号、特開昭５５−３２０７０号、特開昭６０−２３９７３６号、特開昭６１−１６９８３５号、特開昭６１−１６９８３７号、特開昭６２−５８２４１号、特開昭６２−２１２４０１号、特開昭６３−７０２４３号、特開昭６３−２９８３３９号の公報、Ｍ．Ｐ．Ｈｕｔｔ，"ＪｏｕｒｎａｌｏｆＨｅｔｅｒｏｃｙｃｌｉｃＣｈｅｍｉｓｔｒｙ"，１（Ｎｏ．３）（１９７０）に記載の化合物が挙げられる。中でも、トリハロメチル基が置換したオキサゾール化合物およびＳ−トリアジン化合物が好適である。

より好適には、すくなくとも一つのモノ、ジ、またはトリハロゲン置換メチル基が、ｓ−トリアジン環に結合したｓ−トリアジン誘導体およびオキサジアゾール環に結合したオキサジアゾール誘導体が挙げられる。具体的には、例えば、２，４，６−トリス（モノクロロメチル）−ｓ−トリアジン、２，４，６−トリス（ジクロロメチル）−ｓ−トリアジン、２，４，６−トリス（トリクロロメチル）−ｓ−トリアジン、２−メチル−４，６−ビス（トリクロロメチル）−ｓ−トリアジン、２―ｎ−プロピル−４，６−ビス（トリクロロメチル）−ｓ−トリアジン、２−（α，α，β−トリクロロエチル）−４，６−ビス（トリクロロメチル）−ｓ−トリアジン、２−（３，４−エポキシフェニル）−４、６−ビス（トリクロロメチル）−ｓ−トリアジン、２−〔１−（ｐ−メトキシフェニル）−２，４−ブタジエニル〕−４，６−ビス（トリクロロメチル）−ｓ−トリアジン、２−スチリル−４，６−ビス（トリクロロメチル）−ｓ−トリアジン、２−（ｐ−メトキシスチリル）−４，６−ビス（トリクロロメチル）−ｓ−トリアジン、２−（ｐ−ｉ−プロピルオキシスチリル）−４、６−ビス（トリクロロメチル）−ｓ−トリアジン、２−（ｐ−トリル）−４，６−ビス（トリクロロメチル）−ｓ−トリアジン、２−（４−メトキシナフチル）−４，６−ビス（トリクロロメチル）−ｓ−トリアジン、２−フェニルチオ−４，６−ビス（トリクロロメチル）−ｓ−トリアジン、２−ベンジルチオ−４，６−ビス（トリクロロメチル）−ｓ−トリアジン、２，４，６−トリス（ジブロモメチル）−ｓ−トリアジン、２，４，６−トリス（トリブロモメチル）−ｓ−トリアジン、２−メチル−４，６−ビス（トリブロモメチル）−ｓ−トリアジン、２−メトキシ−４，６−ビス（トリブロモメチル）−ｓ−トリアジンや下記化合物等が挙げられる。

上記カルボニル化合物としては、ベンゾフェノン、ミヒラーケトン、２−メチルベンゾフェノン、３−メチルベンゾフェノン、４−メチルベンゾフェノン、２−クロロベンゾフェノン、４−ブロモベンゾフェノン、２−カルボキシベンゾフェノン等のベンゾフェノン誘導体、２，２−ジメトキシ−２−フェニルアセトフェノン、２，２−ジエトキシアセトフェノン、１−ヒドロキシシクロヘキシルフェニルケトン、α−ヒドトキシ−２−メチルフェニルプロパノン、１−ヒドロキシ−１−メチルエチル−（ｐ−イソプロピルフェニル）ケトン、１−ヒドロキシ−１−（ｐ−ドデシルフェニル）ケトン、２−メチル−（４'−（メチルチオ）フェニル）−２−モルホリノ−１−プロパノン、１，１，１−トリクロロメチル−（ｐ−ブチルフェニル）ケトン等のアセトフェノン誘導体、チオキサントン、２−エチルチオキサントン、２−イソプロピルチオキサントン、２−クロロチオキサントン、２，４−ジメチルチオキサントン、２，４−ジエチルチオキサントン、２，４−ジイソプロピルチオキサントン等のチオキサントン誘導体、ｐ−ジメチルアミノ安息香酸エチル、ｐ−ジエチルアミノ安息香酸エチル等の安息香酸エステル誘導体等を挙げることができる。

上記アゾ化合物としては例えば、特開平８−１０８６２１号公報に記載のアゾ化合物等を使用することができる。

上記有機過酸化物としては、例えば、トリメチルシクロヘキサノンパーオキサイド、アセチルアセトンパーオキサイド、１，１−ビス（ｔｅｒｔ−ブチルパーオキシ）−３，３，５−トリメチルシクロヘキサン、１，１−ビス（ｔｅｒｔ−ブチルパーオキシ）シクロヘキサン、２，２−ビス（ｔｅｒｔ−ブチルパーオキシ）ブタン、ｔｅｒｔ−ブチルハイドロパーオキサイド、クメンハイドロパーオキサイド、ジイソプロピルベンゼンハイドロパーオキサイド、２，５−ジメチルヘキサン−２，５−ジハイドロパーオキサイド、１，１，３，３−テトラメチルブチルハイドロパーオキサイド、ｔｅｒｔ−ブチルクミルパーオキサイド、ジクミルパーオキサイド、２，５−ジメチル−２，５−ジ（ｔｅｒｔ−ブチルパーオキシ）ヘキサン、２，５−オキサノイルパーオキサイド、過酸化こはく酸、過酸化ベンゾイル、２，４−ジクロロベンゾイルパーオキサイド、ジイソプロピルパーオキシジカーボネート、ジ−２−エチルヘキシルパーオキシジカーボネート、ジ−２−エトキシエチルパーオキシジカーボネート、ジメトキシイソプロピルパーオキシカーボネート、ジ（３−メチル−３−メトキシブチル）パーオキシジカーボネート、ｔｅｒｔ−ブチルパーオキシアセテート、ｔｅｒｔ−ブチルパーオキシピバレート、ｔｅｒｔ−ブチルパーオキシネオデカノエート、ｔｅｒｔ−ブチルパーオキシオクタノエート、ｔｅｒｔ−ブチルパーオキシラウレート、ターシルカーボネート、３，３'，４，４'−テトラ−（ｔ−ブチルパーオキシカルボニル）ベンゾフェノン、３，３'，４，４'−テトラ−（ｔ−ヘキシルパーオキシカルボニル）ベンゾフェノン、３，３'，４，４'−テトラ−（ｐ−イソプロピルクミルパーオキシカルボニル）ベンゾフェノン、カルボニルジ（ｔ−ブチルパーオキシ二水素二フタレート）、カルボニルジ（ｔ−ヘキシルパーオキシ二水素二フタレート）等が挙げられる。

上記メタロセン化合物としては、特開昭５９−１５２３９６号公報、特開昭６１−１５１１９７号公報、特開昭６３−４１４８４号公報、特開平２−２４９号公報、特開平２−４７０５号公報、特開平５−８３５８８号公報記載の種々のチタノセン化合物、例えば、ジ−シクロペンタジエニル−Ｔｉ−ビス−フェニル、ジ−シクロペンタジエニル−Ｔｉ−ビス−２，６−ジフルオロフェニ−１−イル、ジ−シクロペンタジエニル−Ｔｉ−ビス−２，４−ジ−フルオロフェニ−１−イル、ジ−シクロペンタジエニル−Ｔｉ−ビス−２，４，６−トリフルオロフェニ−１−イル、ジ−シクロペンタジエニル−Ｔｉ−ビス−２，３，５，６−テトラフルオロフェニ−１−イル、ジ−シクロペンタジエニル−Ｔｉ−ビス−２，３，４，５，６−ペンタフルオロフェニ−１−イル、ジ−メチルシクロペンタジエニル−Ｔｉ−ビス−２，６−ジフルオロフェニ−１−イル、ジ−メチルシクロペンタジエニル−Ｔｉ−ビス−２，４，６−トリフルオロフェニ−１−イル、ジ−メチルシクロペンタジエニル−Ｔｉ−ビス−２，３，５，６−テトラフルオロフェニ−１−イル、ジ−メチルシクロペンタジエニル−Ｔｉ−ビス−２，３，４，５，６−ペンタフルオロフェニ−１−イル、ビス（シクロペンタジエニル）−ビス（２，６−ジフルオロ−３−（ピル−１−イル）フェニル）チタニウム、特開平１−３０４４５３号公報、特開平１−１５２１０９号公報記載の鉄−アレーン錯体等が挙げられる。

上記ヘキサアリールビスイミダゾール化合物としては、例えば、特公平６−２９２８５号公報、米国特許第３，４７９，１８５号、同第４，３１１，７８３号、同第４，６２２，２８６号、ＥＰ２４６２９号、ＥＰ１０７７９２号、ＵＳ４４１０６２１号、ＥＰ２１５４５３号およびＤＥ３２１１３１２号等に記載の種々の化合物を使用することが可能である。好ましいものとしては、例えば、２，４，５，２’，４’，５’−ヘキサフェニルビスイミダゾール、２，２'−ビス（ｏ−メチルフェニル）−４，４'，５，５'−テトラフェニルビイミダゾール、２，２’−ビス（２−クロロフェニル）−４，５，４’，５’−テトラフェニルビスイミダゾール、２，２’−ビス（２−ブロモフェニル）−４，５，４’，５’−テトラフェニルビスイミダゾール、２，２’−ビス（２，４−ジクロロフェニル）−４，５，４’，５’−テトラフェニルビスイミダゾール、２，２’−ビス（２−クロロフェニル）−４，５，４’，５’−テトラキス（３−メトキシフェニル）−ビスイミダゾール、２，５，２’，５’−テトラキス（２−クロロフェニル）−４，４’−ビス（３，４−ジメトキシフェニル）ビスイミダゾール、２，２’−ビス（２，６−ジクロロフェニル）−４，５，４’，５’−テトラフェニルビスイミダゾール、２，２’−ビス（２−ニトロフェニル）−４，５，４’，５’−テトラフェニルビスイミダゾール、２，２’−ジ−ｏ−トリル−４，５，４’，５’−テトラフェニルビスイミダゾール、２，２’−ビス（２−エトキシフェニル）−４，５，４’，５’−テトラフェニルビスイミダゾール、２，２’−ビス（２，６−ジフルオロフェニル）−４，５，４’，５’−テトラフェニルビスイミダゾール、および２，２'−ビス（ｏ−トリフルオロフェニル）−４，４'，５，５'−テトラフェニルビイミダゾール等を挙げることができる。
ヘキサアリールビスイミダゾール化合物は２種以上併用してもよい。

上記有機ホウ素化合物としては、例えば、特開昭６２−１４３０４４号、特開昭６２−１５０２４２号、特開平９−１８８６８５号、特開平９−１８８６８６号、特開平９−１８８７１０号、特開２０００−１３１８３７号、特開２００２−１０７９１６号の公報、特許第２７６４７６９号明細書、特開２００２−１１６５３９号公報、および、Ｋｕｎｚ，Ｍａｒｔｉｎ"ＲａｄＴｅｃｈ'９８．ＰｒｏｃｅｅｄｉｎｇＡｐｒｉｌ１９−２２，１９９８，Ｃｈｉｃａｇｏ"等に記載される有機ホウ酸塩、特開平６−１５７６２３号公特開平６−１７５５６４号公報、特開平６−１７５５６１号公報に記載の有機ホウ素スルホニウム錯体あるいは有機ホウ素オキソスルホニウム錯体、特開平６−１７５５５４号公報、特開平６−１７５５５３号公報に記載の有機ホウ素ヨードニウム錯体、特開平９−１８８７１０号公報に記載の有機ホウ素ホスホニウム錯体、特開平６−３４８０１１号公報、特開平７−１２８７８５号公報、特開平７−１４０５８９号公報、特開平７−３０６５２７号公報、特開平７−２９２０１４号公報等の有機ホウ素遷移金属配位錯体等が挙げられる。

上記ジスルホン化合物としては、特開昭６１−１６６５４４号公報、特開２００３−３２８４６５号公報等記載される化合物が挙げられる。

上記オキシムエステル化合物としては、J.C.S. Perkin II (1979 )1653-1660)、J.C.S.Perkin II (1979)156-162、Journal of Photopolymer Science and Technology(1995)202-232、特開２０００−６６３８５号公報記載の化合物、特開２０００−８００６８号公報記載の化合物が挙げられる。具体例としては、下記の構造式で示される化合物が挙げられる。

上記オニウム塩化合物としては、例えば、Ｓ．Ｉ．Ｓｃｈｌｅｓｉｎｇｅｒ，Ｐｈｏｔｏｇｒ．Ｓｃｉ．Ｅｎｇ．，１８，３８７（１９７４）、Ｔ．Ｓ．Ｂａｌｅｔａｌ，Ｐｏｌｙｍｅｒ，２１，４２３（１９８０）に記載のジアゾニウム塩、米国特許第４，０６９，０５５号明細書、特開平４−３６５０４９号公報等に記載のアンモニウム塩、米国特許第４，０６９，０５５号、同第４，０６９，０５６号の明細書に記載のホスホニウム塩、欧州特許第１０４、１４３号、米国特許第３３９，０４９号、同第４１０，２０１号，５８０号、同第３，６０４，５８１号の明細書に記載のスルホニウム塩、Ｊ．Ｖ．Ｃｒｉｖｅｌｌｏｅｔａｌ，Ｍａｃｒｏｍｏｌｅｃｕｌｅｓ，１０（６），１３０７（１９７７）、Ｊ．Ｖ．Ｃｒｉｖｅｌｌｏｅｔａｌ，Ｊ．ＰｏｌｙｍｅｒＳｃｉ．，ＰｏｌｙｍｅｒＣｈｅｍ．Ｅｄ．，１７，１０４７（１９７９）に記載のセレノニウム塩、Ｃ．Ｓ．Ｗｅｎｅｔａｌ，Ｔｅｈ，Ｐｒｏｃ．Ｃｏｎｆ．Ｒａｄ．ＣｕｒｉｎｇＡＳＩＡ，ｐ４７８Ｔｏｋｙｏ，Ｏｃｔ（１９８８）に記載のアルソニウム塩等のオニウム塩等が挙げられる。

本発明において、これらのオニウム塩は酸発生剤ではなく、イオン性のラジカル重合開始剤として機能する。

本発明において好適に用いられるオニウム塩は、下記一般式(ＲＩ−Ｉ)〜(ＲＩ−ＩＩＩ)で表されるオニウム塩である。

式（ＲＩ−Ｉ）中、Ａｒ₁₁は置換基を１〜６個有していてもよい炭素数２０以下のアリール基を表し、好ましい置換基としては炭素数１〜１２のアルキル基、炭素数１〜１２のアルケニル基、炭素数１〜１２のアルキニル基、炭素数１〜１２のアリール基、炭素数１〜１２のアルコキシ基、炭素数１〜１２のアリーロキシ基、ハロゲン原子、炭素数１〜１２のアルキルアミノ基、炭素数１〜１２のジアルキルアミノ基、炭素数１〜１２のアルキルアミド基またはアリールアミド基、カルボニル基、カルボキシル基、シアノ基、スルホニル基、炭素数１〜１２のチオアルキル基、炭素数１〜１２のチオアリール基が挙げられる。Ｚ₁₁ ^-は１価の陰イオンを表し、具体的には、ハロゲンイオン、過塩素酸イオン、ヘオロボレートイオン、スルホン酸イオン、スルフィン酸イオン、チオスルホン酸イオン、硫酸イオンが挙げられる。中でも安定性の面から、過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオンおよびスルフィン酸イオンが好ましい。

式(ＲＩ−ＩＩ)中、Ａｒ₂₁およびＡｒ₂₂は、各々独立に置換基を１〜６個有していてもよい炭素数２０以下のアリール基を表し、好ましい置換基としては炭素数1〜１２のアルキル基、炭素数１〜１２のアルケニル基、炭素数１〜１２のアルキニル基、炭素数１〜１２のアリール基、炭素数１〜１２のアルコキシ基、炭素数１〜１２のアリーロキシ基、ハロゲン原子、炭素数１〜１２のアルキルアミノ基、炭素数１〜１２のジアルキルアミノ基、炭素数１〜１２のアルキルアミド基またはアリールアミド基、カルボニル基、カルボキシル基、シアノ基、スルホニル基、炭素数１〜１２のチオアルキル基、炭素数１〜１２のチオアリール基が挙げられる。Ｚ₂₁ ^-は１価の陰イオンを表す。具体的には、ハロゲンイオン、過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオン、スルフィン酸イオン、チオスルホン酸イオン、硫酸イオンが挙げられる。中でも、安定性、反応性の面から過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオン、スルフィン酸イオン、カルボン酸イオンが好ましい。

式（ＲＩ−ＩＩＩ）中、Ｒ₃₁、Ｒ₃₂およびＲ₃₃は、各々独立に置換基を１〜６個有していてもよい炭素数２０以下のアリール基、アルキル基、アルケニル基、またはアルキニル基を表す。中でも反応性、安定性の面から好ましいのは、アリール基である。置換基としては、炭素数１〜１２のアルキル基、炭素数１〜１２のアルケニル基、炭素数１〜１２のアルキニル基、炭素数１〜１２のアリール基、炭素数１〜１２のアルコキシ基、炭素数１〜１２のアリーロキシ基、ハロゲン原子、炭素数１〜１２のアルキルアミノ基、炭素数１〜１２のジアルキルアミノ基、炭素数１〜１２のアルキルアミド基またはアリールアミド基、カルボニル基、カルボキシル基、シアノ基、スルホニル基、炭素数１〜１２のチオアルキル基、炭素数１〜１２のチオアリール基が挙げられる。Ｚ₃₁ ^-は１価の陰イオンを表す。具体例としては、ハロゲンイオン、過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオン、スルフィン酸イオン、チオスルホン酸イオン、硫酸イオンが挙げられる。中でも安定性、反応性の面から、過塩素酸イオン、ヘキサフルオロホスフェートイオン、テトラフルオロボレートイオン、スルホン酸イオン、スルフィン酸イオン、カルボン酸イオンが好ましい。より好ましいものとして特開２００１−３４３７４２号公報記載のカルボン酸イオン、特に好ましいものとして特開２００２−１４８７９０号公報記載のカルボン酸イオンが挙げられる。

ラジカル重合開始剤は、上記に限定されないが、特に反応性、安定性の面から、トリアジン系開始剤、有機ハロゲン化合物、メタロセン化合物、ヘキサアリールビイミダゾール化合物、有機ホウ素化合物、オキシムエステル化合物、オニウム塩化合物が好ましく、より好ましくはトリアジン系開始剤、有機ハロゲン化合物、メタロセン化合物、ヘキサアリールビイミダゾール化合物、オニウム塩化合物である。

光重合開始剤は、感光層全固形分に対し０．１〜５０質量％が好ましく、より好ましくは０．５〜３０質量％、特に好ましくは０．８〜２０質量％の割合で添加することができる。

光重合開始剤は、必要に応じ、２−メルカプトベンズチアゾール、２−メルカプトベンズイミダゾール、２−メルカプトベンズオキサゾール等のチオール化合物、Ｎ−フェニルグリシン、Ｎ，Ｎ−ジアルキルアミノ芳香族アルキルエステル等のアミン化合物等の水素供与性化合物と併用することにより更に光開始能力が高められることが知られている。特に光開始能力が高く本発明に好適な水素供与性化合物としてはメルカプト基含有化合物が上げられる。

さらに好適な例としては、下記一般式（２）または（３）で表される含硫黄化合物（メルカプト基含有ヘテロ環化合物）である。一般式（２）および（３）では、各々互変異性体の構造を示した。

（式（２）及び（３）中、Ｒ_２、Ｒ_３、Ｒ_４は、それぞれ独立して、水素原子、置換もしくは未置換の炭素数１から１８の直鎖または分岐アルキル基、置換もしくは未置換の炭素数５から２０の脂環式アルキル基または芳香族基を表す。置換基としては、ハロゲン原子、水酸基、アミノ基、チオール基、アセチル基、カルボキシル基などが挙げられる。）

以下に一般式（２）または（３）で表される化合物の好ましい具体例（ＳＨ１）から（ＳＨ２０）を示すが、本発明はこれら具体例に限定されるものではない。以下の構造は、上記互変異性体の-ＳＨ基含有構造で示す。

一般式（２）の具体例

一般式（３）の具体例

メルカプト基含有ヘテロ環化合物は、ヘキサアリールビスイミダゾール化合物１ｍｏｌに対して、０．２〜１０．０ｍｏｌの比率で使用するのが好ましく、より好ましくは、０．５〜６．０ｍｏｌの比率、さらに好ましくは、０．５〜４．０ｍｏｌの比率である。

〔エチレン性不飽和二重結合を有する付加重合性化合物〕
本発明で使用されるエチレン性不飽和二重結合を有する付加重合性化合物は、エチレン性不飽和二重結合基を少なくとも１個、好ましくは２個以上有する化合物の中から任意に選択することができる。例えばモノマー、プレポリマー、すなわち２量体、３量体およびオリゴマー、またはこれらの共重合体ならびにこれらの混合物等の化学的形態をもつものである。モノマーの例としては、不飽和カルボン酸（例えば、アクリル酸、メタクリル酸、イタコン酸、クロトン酸、イソクロトン酸、マレイン酸等）と脂肪族多価アルコール化合物とのエステル、不飽和カルボン酸と脂肪族多価アミン化合物とのアミド等が挙げられる。

脂肪族多価アルコール化合物と不飽和カルボン酸とのエステルのモノマーの具体例としては、アクリル酸エステルとして、エチレングリコールジアクリレート、トリエチレングリコールジアクリレート、１，３−ブタンジオールジアクリレート、テトラメチレングリコールジアクリレート、プロピレングリコールジアクリレート、ネオペンチルグリコールジアクリレート、トリメチロールプロパントリアクリレート、トリメチロールプロパントリ（アクリロイルオキシプロピル）エーテル、トリメチロールエタントリアクリレート、ヘキサンジオールジアクリレート、１，４−シクロヘキサンジオールジアクリレート、テトラエチレングリコールジアクリレート、ペンタエリスリトールジアクリレート、ペンタエリスリトールトリアクリレート、ペンタエリスリトールテトラアクリレート、ジペンタエリスリトールジアクリレート、ジペンタエリスリトールペンタアクリレート、ジペンタエリスリトールヘキサアクリレート、ソルビトールトリアクリレート、ソルビトールテトラアクリレート、ソルビトールペンタアクリレート、ソルビトールヘキサアクリレート、トリ（アクロイルオキシエチル）イソシアヌレート、ポリエステルアクリレートオリゴマー等がある。

メタクリル酸エステルとしては、テトラメチレングリコールジメタクリレート、トリエチレングリコールジメタクリレート、ネオペンチルグリコールジメタクリレート、トリメチロールプロパントリメタクリレート、トリメチロールエタントリメタクリレート、エチレングリコールジメタクリレート、１，３−ブタンジオールジメタクリレート、ヘキサンジオールジメタクリレート、ペンタエリスリトールジメタクリレート、ペンタエリスリトールトリメタクリレート、ペンタエリスリトールテトラメタクリレート、ジペンタエリスリトールジメタクリレート、ジペンタエリスリトールヘキサメタクリレート、ジペンタエリスリトールペンタメタクリレート、ソルビトールトリメタクリレート、ソルビトールテトラメタクリレート、ビス〔ｐ−（３−メタクリルオキシ−２−ヒドロキシプロポキシ）フェニル〕ジメチルメタン、ビス−〔ｐ−（メタクリルオキシエトキシ）フェニル〕ジメチルメタン等がある。

イタコン酸エステルとしては、エチレングリコールジイタコネート、プロピレングリコールジイタコネート、１，３−ブタンジオールジイタコネート、１，４−ブタンジオールジイタコネート、テトラメチレングリコールジイタコネート、ペンタエリスリトールジイタコネート、ソルビトールテトライタコネート等がある。

クロトン酸エステルとしては、エチレングリコールジクロトネート、テトラメチレングリコールジクロトネート、ペンタエリスリトールジクロトネート、ソルビトールテトラジクロトネート等がある。
イソクロトン酸エステルとしては、エチレングリコールジイソクロトネート、ペンタエリスリトールジイソクロトネート、ソルビトールテトライソクロトネート等がある。

マレイン酸エステルとしては、エチレングリコールジマレート、トリエチレングリコールジマレート、ペンタエリスリトールジマレート、ソルビトールテトラマレート等がある。

脂肪族多価アミン化合物と不飽和カルボン酸とのアミドのモノマーの具体例としては、メチレンビス−アクリルアミド、メチレンビス−メタクリルアミド、１，６−ヘキサメチレンビス−アクリルアミド、１，６−ヘキサメチレンビス−メタクリルアミド、ジエチレントリアミントリスアクリルアミド、キシリレンビスアクリルアミド、キシリレンビスメタクリルアミド等が挙げられる。

また、特開昭５１−３７１９３号に記載されているようなウレタンアクリレート類、特開昭４８−６４１８３号、特公昭４９−４３１９１号、特公昭５２−３０４９０号に記載されているようなポリエステルアクリレート類、エポキシ樹脂と（メタ）アクリル酸を反応させたエポキシアクリレート類等の多官能のアクリレートやメタクリレートを挙げることができる。更に日本接着協会誌Ｖｏｌ．２０、Ｎｏ．７、３００〜３０８頁（１９８４年）に記載の光硬化性モノマーおよびオリゴマーも使用することができる。
具体的には、ＮＫオリゴＵ−４ＨＡ、Ｕ−４Ｈ、Ｕ−６ＨＡ、Ｕ−６ＥＬＨ、Ｕ−１０８Ａ、Ｕ−１０８４Ａ、Ｕ−２００ＡＸ、Ｕ−１２２Ａ、Ｕ−３４０Ａ、Ｕ−３２４Ａ、ＵＡ−１００（新中村化学工業製）、ＵＡ−３０６Ｈ、ＡＩ−６００、ＵＡ−１０１Ｔ、ＵＡ−１０１Ｉ、ＵＡ−３０６Ｔ、ＵＡ−３０６Ｉ（共栄社油脂製）、アートレジンＵＮ−９２００Ａ、ＵＮ−３３２０ＨＡ、ＵＮ−３３２０ＨＢ、ＵＮ−３３２０ＨＣ、ＳＨ−３８０Ｇ、ＳＨ−５００、ＳＨ−９８３２（根上工業製）、ＰＬＥＸ６６６１−Ｏ（独・Ｄｅｇｕｓｓａ社製）等を挙げることができる。
エチレン性不飽和二重結合を有する付加重合性化合物の使用量は、感光層の全固形分に対して５〜９０質量％の範囲が好ましく、より好ましくは２０〜７５質量％の範囲である。

〔バインダーポリマー〕
本発明のバインダーポリマーは、一般式（Ｉ）で表される構造を側鎖に少なくとも１つ有する高分子化合物（以下、適宜、特定高分子と称する）である。
−Ｌ_１―Ｘ−ＮＨ−Ｙ−Ｒ_１（Ｉ）
バインダーとしては、（メタ）アクリル樹脂、スチレン樹脂、ビニルアセタール樹脂、ウレタン樹脂、ウレア樹脂、アミド樹脂、エステル樹脂、カーボネート樹脂、エポキシ樹脂から選ばれる高分子化合物が好ましく、（メタ）アクリル樹脂がより好ましい。本発明の特定高分子は、上記のような構造を側鎖に有する重合成分を重合することにより製造することができる。

本発明の平版印刷版原版においては、バインダーの機能を果たす高分子化合物として、一般式（Ｉ）で表される構造を含むものを用いているが、その特定構造内の酸性水素原子が水溶液処理による現像性を示すとともに、この酸性水素原子の水素結合性が画像記録層に高い膜強度を付与するため、処理後の画像部の耐刷性低下を効果的に防止しているものと考えられる。

式中、Ｌ_１は、ポリマー主鎖に結合する単結合または２価の連結基を表す。
２価の連結基としては、アルキレン基、アリーレン基、−ＣＯ−、−ＳＯ_２−、−Ｏ−、−Ｓ−、−ＮＲ_３−、（Ｒ_３は、水素原子、アルキル基、またはアリール基を表す。）または、これら2つ以上の組み合わせによる連結基が挙げられる。

アルキレン基としては炭素数１から２０までのアルキル基上の水素原子のいずれか１つを除し、２価の有機残基としたものを挙げることができ、好ましくは炭素数１から１２までの直鎖状、炭素数３から１２までの分岐状ならびに炭素数５から１０までの環状のアルキレン基を挙げることができる。アルキレン基は、さらに置換基を有していてもよい。

好ましい置換基としては、炭素数1〜１２のアルキル基、炭素数２〜１２のアルケニル基、炭素数７〜１２のアルキニル基、炭素数６〜１２のアリール基、炭素数１〜１２のアルコキシ基、炭素数６〜１２のアリーロキシ基、ハロゲン原子、炭素数１〜１２のアルキルアミド基またはアリールアミド基、カルボニル基、シアノ基、スルホニル基、炭素数１〜１２のチオアルキル基、炭素数６〜１２のチオアリール基が挙げられる。

アリーレン基としては、炭素数６から２０までのアリール基上の水素原子のいずれか１つを除き、２価の有機残基としたものを挙げることができ、好ましくはフェニレン、ナフチレン基を挙げることができる。アリーレン基は、さらに置換基を有していてもよい。

アリーレン基が有してもよい置換基としては、アルキレン基が有してもよい前記の置換基と同様である。

Ｌ_１は、単結合または、アルキレン基、アリーレン基、−ＣＯ−、−ＳＯ_２−、−Ｏ−、−ＮＲ_３−、（Ｒ_３は、水素原子、アルキル基、またはアリール基を表す。）または、これら２つ以上の組み合わせからなる２価の連結基であることが好ましい。

Ｘ、Ｙは、それぞれ独立に単結合または、２価の連結基を表す。Ｘ、Ｙで表される２価の連結基は、Ｌ_１で表されるそれと同義である。好ましくは、−ＣＯ−または−ＳＯ_２−である。Ｘ、Ｙの少なくとも一方は、−ＳＯ_２−を表す。

Ｒ_１は、水素原子、または、1価の有機基を表す。Ｒ_１で表される１価の有機基としては、例えば、置換基を有してもよいアルキル基、置換基を有してもよいシクロアルキル基、置換基を有してもよいアリール基もしくは置換基を有してもよいアラルキル基などが挙げられる。好ましくは、置換基を有してもよい炭素数６〜１２のアルキル基、置換基を有してよい炭素数６〜１０のアリール基、炭素数７〜１２のアラルキル基である。ここで、置換基はアルキレン基が有していてもよい前記の置換基と同様である。

本発明に係る特定高分子のうち（メタ）アクリル樹脂は、一般式（Ｉ）で表される基を構造内に有するラジカル重合性化合物の１種以上を重合させるか、或いは、一般式（Ｉ）で表される基を構造内に有するラジカル重合性化合物の１種以上と、他の、即ち前記のような基を有さないラジカル重合性化合物の１種以上と、を通常のラジカル重合法によって共重合させることで製造することができ、高分子化合物の製造には、一般的に公知の懸濁重合法あるいは溶液重合法などを適用することができる。

一般式（Ｉ）で表される基を構造内に有するラジカル重合性化合物に由来する繰り返し単位は、本発明の特定高分子の全繰り返し単位に対して、好ましくは５ｍｏｌ％〜９０ｍｏｌ％、より好ましくは１０ｍｏｌ％〜８０ｍｏｌ％で含まれる。

一般式（Ｉ）で表される基を構造内に有する繰り返し単位の具体例を以下に示すが、本発明はこれらに限定されるものではない。

本発明の特定高分子は、画像強度などの諸性能を向上する目的で、前記のような基を有するラジカル重合性化合物に加えて、前記のような基を有さないラジカル重合性化合物を共重合させることも好ましい態様である。このようなラジカル重合性化合物としては、例えば、アクリル酸エステル類、メタクリル酸エステル類、Ｎ，Ｎ−２置換アクリルアミド類、Ｎ，Ｎ−２置換メタクリルアミド類、スチレン類、アクリロニトリル類、メタクリロニトリル類などから選ばれるラジカル重合性化合物が挙げられる。

具体的には、例えば、アルキルアクリレート（該アルキル基の炭素原子数は１〜２０のものが好ましい）等のアクリル酸エステル類、（具体的には、例えば、アクリル酸メチル、アクリル酸エチル、アクリル酸プロピル、アクリル酸ブチル、アクリル酸アミル、アクリル酸エチルへキシル、アクリル酸オクチル、アクリル酸−ｔ−オクチル、クロルエチルアクリレート、２，２−ジメチルヒドロキシプロピルアクリレート、５−ヒドロキシペンチルアクリレート、トリメチロールプロパンモノアクリレート、ペンタエリスリトールモノアクリレート、グリシジルアクリレート、ベンジルアクリレート、メトキシベンジルアクリレート、フルフリルアクリレート、テトラヒドロフルフリルアクリレートなど）、アリールアクリレート（例えば、フェニルアクリレートなど）、

側鎖置換基に炭素、炭素不飽和結合を有する（メタ）アクリル酸エステル（例えば、アリルアクリレート、２−アリロキシエチルアクリレート、プロパギルアクリレート、アリルメタクリレート、２−アリロキシエチルメタクリレート、プロパルギルメタクリレートなど）、アルキルメタクリレート（該アルキル基の炭素原子は１〜２０のものが好ましい）等のメタクリル酸エステル類（例えば、メチルメタクリレート、エチルメタクリレート、プロピルメタクリレート、イソプロピルメタクリレート、アミルメタクリレート、ヘキシルメタクリレート、シクロヘキシルメタクリレート、ベンジルメタクリレート、クロルベンジルメタクリレート、オクチルメタクリレー卜、４−ヒドロキシブチルメタクリレート、５−ヒドロキシペンチルメタクリレート、２，２−ジメチル−３−ヒドロキシプロピルメタクリレート、トリメチロールプロパンモノメタクリレート、ペンタエリスリトールモノメタクリレート、グリシジルメタクリレート、フルフリルメタクリレート、テトラヒドロフルフリルメタクリレートなど）、アリールメタクリレート（例えば、フェニルメタクリレート、クレジルメタクリレート、ナフチルメタクリレートなど）、下記繰り返し単位に対応する重合性化合物、

スチレン、アルキルスチレン等のスチレン類、（例えば、メチルスチレン、ジメチルスチレン、トリメチルスチレン、エチルスチレン、ジエチルスチレン、イソプロピルスチレン、ブチルスチレン、ヘキシルスチレン、シクロへキシルスチレン、デシルスチレン、ベンジルスチレン、クロルメチルスチレン、トリフルオルメチルスチレン、エトキシメチルスチレン、アセトキシメチルスチレンなど）、アルコキシスチレン（例えばメトキシスチレン、４−メトキシ−３−メチルスチレン、ジメトキシスチレンなど）、ハロゲンスチレン（例えばクロルスチレン、ジクロルスチレン、トリクロルスチレン、テトラクロルスチレン、ペンタクロルスチレン、ブロムスチレン、ジブロムスチレン、ヨードスチレン、フルオルスチレン、トリフルオルスチレン、２−ブロム−４−トリフルオルメチルスチレン、４−フルオル−３−トリフルオルメチルスチレンなど）、アクリロニトリル、メタクリロニトリル等が挙げられる。

本発明の特定高分子は、さらに下記式（１）で表される繰り返し単位（以下、繰返し単位（１）ともいう）を有しても良い。

式（１）中、Ｘは酸素原子、硫黄原子または−ＮＨ−基を表し、Ｙは水素原子、炭素数１から１２のアルキル基、炭素数５から１２の脂環式アルキル基、炭素数６から２０の芳香環を有する基を表す。Ｚは酸素原子、硫黄原子または−ＮＨ−基を表し、Ｒ₁は炭素数１から１８のアルキル基、炭素数５から２０の脂環構造を有するアルキル基または炭素数６から２０の芳香環を有する基を表す。
繰り返し単位（１）の具体例としては、以下の（１−１）〜（１−９）に示す構造が挙げられるが、本発明はこれらに限定されるものではない。

繰り返し単位（１）の含有量は、総繰り返し単位数を１００とした場合、そのうちの１〜４０、好ましくは３〜２５、より好ましくは、５〜１５である。

これらラジカル重合性化合物のうち、好適に使用されるのは、アクリル酸エステル類、メタクリル酸エステル類、側鎖置換基に炭素−炭素不飽和結合を有する（メタ）アクリル酸エステル類、スチレン類である。これらを１種あるいは２種以上用いることができ、これら共重合成分の好適に使用される含有量は、９５モル％以下であり、特に好ましくは、２０〜９０モル％である。

本発明に係る特定高分子には、非画像部除去性などの諸性能を向上させるために、酸基を有するラジカル重合性化合物を共重合させてもよい。このようなラジカル重合性が有する酸基としては、例えば、カルボン酸、スルホン酸、リン酸基などがあり、特に好ましいものは、カルボン酸である。カルボン酸を含有するラジカル重合性化合物としては、例えば、アクリル酸、メタクリル酸、イタコン酸、クロトン酸、インクロトン酸、マレイン酸、ｐ−カルボキシルスチレンなどがあり、特に好ましいものは、アクリル酸、メタクリル酸、ｐ−カルボキシルスチレンである。これらを１種あるいは１種以上用いることができ、これら共重合成分の好適に使用される含有量は、５０モル％以下であり、特に好ましくは、２０モル％以下である。

本発明に係る特定高分子は単独重合体であってもよいが、一般式（Ｉ）で表される基を有するラジカル重合性化合物の異なる２種以上の共重合体、或いは、一般式（Ｉ）で表される基を有するラジカル重合性化合物１種以上と上述の他のラジカル重合性化合物１種以上との共重合体である場合、その共重合体の構成としては、ブロック共重合体、ランダム共重合体、グラフト共重合体等のいずれであってもよい。

このような高分子化合物を合成する際に用いられる溶媒としては、例えば、エチレンジクロリド、シクロヘキサノン、メチルエチルケトン、アセトン、メタノール、エタノール、プロパノール、ブタノール、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、２−メトキシエチルアセテート、１−メトキシ−２−プロパノール、１−メトキシ−２−プロピルアセテート、Ｎ，Ｎ−ジメチルホルムアミド、Ｎ，Ｎ−ジメチルアセトアミド、ジメチルスルホキシド、トルエン、酢酸エチル、乳酸メチル、乳酸エチルなどが挙げられる。これらの溶媒は単独あるいは２種以上混合してもよい。

本発明の高分子化合物は、重量平均分子量で、好ましくは２，０００以上であり、さらに好ましくは、５，０００〜３０万の範囲である。また、本発明に係る特定高分子中には、未反応の単量体を含んでいてもよい。この場合、単量体の高分子化合物中に占める割合は、１５重量％以下が望ましい。

本発明に係る高分子化合物は単独で用いても、２種以上を混合して用いてもよい。また、一般式（I）で表される基を有しない他の高分子化合物を混合して用いてもよい。この場合、一般式（I）で表される基を有しない高分子化合物は、高分子化合物中で５０重量％以下で、更に好ましくは３０重量％以下である。本発明の画像記録材料中に含まれる特定高分子の含有量は固形分で約５〜９５重量％であり、好ましくは、約１０〜８５重量％である。

本発明の特定高分子の（メタ）アクリル樹脂の具体例としては、下記表１に示す（ＰＰ−１）〜（ＰＰ−１１）があげられるが、本発明はこれに限定されるものではない。

感光層の現像性を維持するためには、本発明の特定高分子は適当な分子量を有することが好ましく、質量平均分子量は５０００〜３０００００であるのが好ましい。より好ましい範囲は、２００００〜１５００００である。

本発明の特定高分子は、感光性層中に任意な量で含有させることができるが、９０質量％を超える場合には形成される画像強度等の点で好ましい結果を与えない場合があるので、好ましくは１０〜９０質量％、より好ましくは３０〜８０質量％である。

本発明で使用される感光層においては、以上の基本成分の他に、必要により、他の成分を含有させることができる。例えば、画像露光に使用するレーザー発光波長±５０ｎｍの光を吸収可能な染料または顔料を含有してもよい。但し、これらの染料または顔料は、増感色素とは異なり、光重合開始剤へのエネルギーの伝達を行う機能は有さない。

上記染料または顔料は、レーザー発光波長±50nm間の波長の光を吸収できる染料または顔料であればとくに制限されないが、レーザー発光波長±５０ｎｍ間に吸収極大を有する染料または顔料が好ましく、より好ましくは、レーザー発行波長±２０ｎｍ間に吸収極大を有する染料または顔料が好ましく、さらには、レーザー発光波長と同じ波長に吸収極大を有する染料または顔料が好ましい。

本発明では、特に３５０ｎｍから４５０ｎｍの光を発する青ないし紫外領域のレーザーによる露光が望ましく、このレーザーに対応した染料または顔料としては、黄色の染料または顔料が望ましい。

黄色の染料の例としては、黄色酸性染料が挙げられる。具体的な例としては、染料便覧に掲載されている酸性染料、C.I. Acid Yellowの一群が挙げられる。特に有効な染料としては、C.I. Acid Yellow 17、C.I. Acid Yellow 19、C.I. Acid Yellow 23、C.I. Acid Yellow 38、C.I. Acid Yellow 42、C.I. Acid Yellow 61、C.I. Acid Yellow 72、C.I. Acid Yellow 141が挙げられる。

また、以下に示す染料も好ましく用いられる。

黄色顔料の例としては、Novoperm Yellow H2G、Seikafast Yellow 2200、Seikafast Yellow 2300、Seikafast Yellow、HOSTACOPY Y501、イエローマスターバッチ、PV Fast Yellow HG、Novoperm Yellow P-HG、Novoperm Yellow M2R等が挙げられる。

このような染料または顔料を使用することにより、レーザの反射光や散乱光の影響によるシャドー部のつまり・つぶれの抑止効果が発現し、高精細ＡＭスクリーン印刷やＦＭスクリーン印刷、特にＦＭスクリーンを使用した露光時にも中間調の平網ムラのない良好な印刷物を与える印刷版を提供することができる。

前記染料または顔料の感光層への添加量は、感光層の質量に対して、0.01質量％以上が好ましく、より好ましくは0.05質量％以上である。また、感光層までの到達光量を保ち、感度を良好な範囲に保つという観点から、10質量％以下の添加量が好ましく、5質量％以下がより好ましい。

また、本発明で使用される感光層においては、感光層を形成するための組成物（光重合型感光性組成物）の製造中あるいは保存中においてエチレン性不飽和二重結合を有する付加重合性化合物の不要な熱重合を阻止するために、少量の熱重合禁止剤を添加することが望ましい。適当な熱重合禁止剤としては、ハイドロキノン、ｐ−メトキシフェノール、ジ−ｔ−ブチル−ｐ−クレゾール、ピロガロール、ｔ−ブチルカテコール、ベンゾキノン、４，４′−チオビス（３−メチル−６−ｔ−ブチルフェノール）、２，２′−メチレンビス（４−メチル−６−ｔ−ブチルフェノール）、Ｎ−ニトロソフェニルヒドロキシルアミン第一セリウム塩、Ｎ−ニトロソフェニルヒドロキシルアミンアルミニウム塩等が挙げられる。熱重合禁止剤の添加量は、前記組成物の全成分の約０．０１質量％〜約５質量％が好ましい。また必要に応じて、酸素による重合阻害を防止するために、ベヘン酸やベヘン酸アミドのような高級脂肪酸誘導体等を添加して、塗布後の乾燥の過程で感光層の表面に偏在させてもよい。高級脂肪酸誘導体の添加量は、光重合型感光性組成物の全成分の約０．５質量％〜約１０質量％が好ましい。

感光層の着色を目的として、着色剤を添加してもよい。着色剤としては、例えば、フタロシアニン系顔料（Ｃ．Ｉ．ＰｉｇｍｅｎｔＢｌｕｅ１５：３、１５：４、１５：６等）、アゾ系顔料、カーボンブラック、酸化チタン等の顔料、エチルバイオレット、クリスタルバイオレット、アゾ染料、アントラキノン系染料、シアニン系染料がある。着色剤の添加量は、光重合型感光性組成物の全成分の約０．５質量％〜約５質量％が好ましい。
硬化皮膜の物性を改良するために、無機充填剤やジオクチルフタレート、ジメチルフタレート、トリクレジルホスフェート等の可塑剤等の添加剤を加えてもよい。これらの添加剤の添加量は、光重合型感光性組成物の全成分の１０質量％以下が好ましい。
感光層を形成するための組成物には、塗布面質を向上するために界面活性剤を添加することができる。好適な界面活性剤としては、たとえばフッ素系ノニオン界面活性剤を挙げることができる。

本発明において、感光層用組成物は、後に詳述する支持体上に、塗工され感光層を形成する。感光層用組成物を支持体上に塗工する際には有機溶剤に溶かして塗布液が作製される。使用し得る溶媒としては、アセトン、メチルエチルケトン、シクロヘキサン、酢酸エチル、エチレンジクロライド、テトラヒドロフラン、トルエン、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、エチレングリコールジメチルエーテル、プロピレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、アセチルアセトン、シクロヘキサノン、ジアセトンアルコール、エチレングリコールモノメーチルエーテルアセテート、エチレングリコールエチルエーテルアセテート、エチレングリコールモノイソプロピルエーテル、エチレングリコールモノブチルエーテルアセテート、３−メトキシプロパノール、メトキシメトキシエタノール、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノエチルエーテル、ジエチレングリコールジメチルエーテル、ジエチレングリコールジエチルエーテル、プロピレングリコールモノメチルエーテルアセテート、プロピレングリコールモノエチルエーテルアセテート、３−メトキシプロピルアセテート、Ｎ，Ｎ−ジメチルホルムアミド、ジメチルスルホキシド、γ−ブチロラクトン、乳酸メチル、乳酸エチル等がある。これらの溶媒は、単独あるいは混合して使用することができる。塗布溶液中の固形分濃度は、１〜５０質量％が適当である。
本発明の平版印刷版原版において感光層の被覆量は、塗布乾燥後の質量で約０．１ｇ／ｍ²〜約１０ｇ／ｍ²の範囲が好ましく、より好ましくは０．３〜５ｇ／ｍ²であり、更に好ましくは０．５〜３ｇ／ｍ²である。

〔保護層〕
前記感光層の上には、酸素の重合禁止作用を防止するために酸素遮断性の保護層（オーバーコート層）を設けることが好ましい。
保護層の塗布質量は０．５〜３．０ｇ／ｍ²の範囲が好ましい。０．５ｇ／ｍ²未満では感度が低下することがあり、３．０ｇ／ｍ²を超えると処理プロセスの負担が増大することがある。好ましくは、０．７〜２．５ｇ／ｍ²の範囲である。

保護層は水溶性重合体を含有することが好ましく、具体的には、例えば、ポリビニルアルコール、およびその部分エステル、エーテルおよびアセタール、またはそれらに必要な水溶性を有せしめるような実質的量の未置換ビニルアルコール単位を含有する共重合体が挙げられる。ポリビニルアルコールとしては、加水分解度が71〜100%、重合度が300〜2400の範囲のものが好適である。具体的には株式会社クラレ製PVA-105, PVA-110, PVA-117, PVA-117H, PVA-120, PVA-124, PVA-124H, PVA-CS, PVA-CST, PVA-HC, PVA-203,PVA-204, PVA-205, PVA-210, PVA-217, PVA-220, PVA-224, PVA-217EE, PVA-217E, PVA-220E, PVA-224E, PVA-405, PVA-420, PVA-613, L-8,等が挙げられる。また、加水分解度が88〜100%未満のポリビニルアセテートクロロアセテートまたはプロピオネート、ポリビニルホルマールおよびポリビニルアセタール等が挙げられる。その他有用な水溶性重合体としてはポリビニルピロリドン、ゼラチンおよびアラビアゴム等が挙げられ、水溶性重合体は単独または併用して用いてもよい。
本発明において、特に好適な結果を得るためには、ポリビニルアルコールの加水分解度が９５％以上のものを使用することが望ましい。

保護層には、変性ポリビニルアルコールも用いることができる。特に酸変性ポリビニルアルコールが好ましく用いられる。
（酸変性ポリビニルアルコール）
酸変性ポリビニルアルコールとしては、酸基を適当量含有するビニルアルコール系重合体であれば特に制限は無い。特にスルホン酸基又はカルボキシル基を適当量含有するビニルアルコール系重合体が好ましく用いられ、前者をスルホン酸変性ポリビニルアルコール、後者をカルボン酸変性ポリビニルアルコールという。
酸変性ポリビニルアルコールは、酸基を有する単量体を酢酸ビニルと共に重合した後、酢酸ビニルの一部又は全てをケン化してビニルアルコールとする方法により合成することが好ましいが、ポリビニルアルコールのヒドロキシル基に酸基を有する化合物を結合させて合成することも可能である。

スルホン酸基を有する単量体としては、エチレンスルホン酸、アリルスルホン酸、メタアリルスルホン酸、２−アクリルアミド−２−メチルプロパンスルホン酸及びそれらの塩等があげられる。スルホン酸基を有する化合物としては、Ｐ−スルホン酸ベンズアルデヒド及びそれら塩等のスルホン酸基を有するアルデヒド誘導体があげられ、従来公知のアセタール化反応による導入が可能である。

カルボキシル基を有する単量体としては、フマール酸、マレイン酸、イタコン酸、無水マレイン酸、無水フタル酸、無水トリメット酸、アクリル酸及びそれらの塩、並びにアクリル酸メチル等のアクリル酸エステル類、メタクリル酸メチル等のメタクリル酸エステル類等があげられる。カルボキシル基を有する化合物としては、アクリル酸等の単量体があげられ、従来公知のマイケル付加反応による導入が可能である。
酸変性ポリビニルアルコールは適宜合成したものであっても良く、市販品であっても良い。
酸変性ポリビニルアルコールは、感光層の現像除去性の低下を抑制することができる。なかでも、ケン化度が９１モル％以上のものが好ましい。
このような高ケン化度の酸変性ポリビニルアルコールの具体例としては、カルボキシ変性ポリビニルアルコールとして、例えば、株式会社クラレ製ＫＬ−１１８（ケン化度９７モル％、平均重合度１８００）、ＫＭ−６１８（ケン化度９４モル％、平均重合度１８００）、ＫＭ−１１８（ケン化度９７モル％、平均重合度１８００）、ＫＭ−１０６（ケン化度９８．５モル％、平均重合度６００）、日本合成化学工業株式会社製の、ゴーセナールＴ−３３０Ｈ（ケン化度９９モル％、平均重合度１７００）、ゴーセナールＴ−３３０（ケン化度９６．５モル％、平均重合度１７００）、ゴーセナールＴ−３５０（ケン化度９４モル％、平均重合度１７００）、ゴーセナールＴ−２３０（ケン化度９６．５モル％、平均重合度１５００）、ゴーセナールＴ−２１５（ケン化度９６．５モル％、平均重合度１３００）、ゴーセナールＴ−ＨＳ−１（ケン化度９９モル％、平均重合度１３００）、日本酢ビ・ポバール株式会社製の、ＡＦ−１７（ケン化度９６．５モル％、平均重合度１７００）、ＡＴ−１７（ケン化度９３．５モル％、平均重合度１７００）が挙げられる。
また、スルホン酸変性ポリビニルアルコールとして、例えば、株式会社クラレ製の、ＳＫ−５１０２（ケン化度９８モル％、平均重合度２００）、日本合成化学工業株式会社製の、ゴーセランＣＫＳ−５０（ケン化度９９モル％、平均重合度３００）が挙げられる。

また、感光層の現像除去性の低下をより効果的に抑制するという観点から、ビニルアルコール単位の平均重合度が１００〜８００の酸変性ポリビニアルコールを使用することが特に好ましい。このような低重合度、且つ、高ケン化度の酸変性ポリビニルアルコールを用いることで、酸素遮断性の優れた特徴を保持しつつ、感光層の現像除去性の低下を効果的に抑制し得る保護層を得ることができる。

上記のような低重合度、且つ、高ケン化度の酸変性ポリビニルアルコールとしては、ケン化度が９１モル％以上、且つ、ビニルアルコール単位の平均重合度が１００〜８００の、イタコン酸やマレイン酸により変性されたカルボキシ変性ポリビニルアルコールや、スルホン酸変性ポリビニルアルコールが好ましい。
る酸変性ポリビニルアルコールの変性度とは、酸変性ポリビニルアルコールの共重合体中に含まれる酸基を有するユニットのモル比を表す。酸変性ポリビニルアルコールの変性度は、０．１〜２０モル％が好ましく、０．２〜５モル％がより好ましい。

保護層塗布液を作製する際に用いる溶媒としては、純水が好ましいが、メタノール、エタノールなどのアルコール類、アセトン、メチルエチルケトンなどのケトン類を純水と混合して用いてもよい。塗布液中の固形分の濃度は1〜20質量％が適当である。保護層には、さらに塗布性を向上させるための界面活性剤、皮膜の物性を改良するための水溶性の可塑剤等の公知の添加剤を加えてもよい。水溶性の可塑剤としては、たとえばプロピオンアミド、シクロヘキサンジオール、グリセリン、ソルビトール等がある。また、水溶性の(メタ)アクリル系ポリマーなどを添加してもよい。保護層の被覆量は乾燥後の質量で約０.１g/m²〜約１５g/m²の範囲が好ましく、より好ましくは１.０g/m²〜約５.０g/m²である。

［平版印刷版の作製方法］
次に本発明に係る平版印刷版原版を用いた平版印刷版の作製方法について詳細に説明する。本発明の平版印刷版の作製方法は、平版印刷版原版を画像露光（露光工程）した後、炭酸イオン及び炭酸水素イオン、好ましくは炭酸イオン及び炭酸水素イオンに加えて水溶性高分子化合物及び／又は界面活性剤を含有する水溶液で処理（現像工程）することを特徴とする。必要により、上記露光工程と現像工程の間及び／又は現像工程の後に、平版印刷版原版を全面露光及び／又は加熱する工程を設けてもよい。

平版印刷版原版の画像露光は、線画像、網点画像等を有する透明原画を通して露光する方法、デジタルデータによるレーザー光走査する方法等で行なわれる。望ましい露光光源の波長は３５０ｎｍ〜４５０ｎｍ、または、７６０ｎｍ〜１２００ｎｍである。

３５０ｎｍ〜４５０ｎｍの光を発する入手可能なレーザー光源としては以下のものを利用することができる。ガスレーザとして、Ａｒイオンレーザ（３６４ｎｍ、３５１ｎｍ、１０ｍＷ〜１Ｗ）、Ｋｒイオンレーザ（３５６ｎｍ、３５１ｎｍ、１０ｍＷ〜１Ｗ）、Ｈｅ−Ｃｄレーザー（４４１ｎｍ、３２５ｎｍ、１ｍＷ〜１００ｍＷ）、固体レーザーとして、Ｎｄ：ＹＡＧ（ＹＶＯ_４）とＳＨＧ結晶×２回の組み合わせ（３５５ｎｍ、５ｍＷ〜１Ｗ）、Ｃｒ：ＬｉＳＡＦとＳＨＧ結晶の組み合わせ（４３０ｎｍ、１０ｍＷ）、半導体レーザー系として、ＫＮｂＯ_３リング共振器（４３０ｎｍ、３０ｍＷ）、導波型波長変換素子とＡｌＧａＡｓ、ＩｎＧａＡｓ半導体の組み合わせ（３８０ｎｍ〜４５０ｎｍ、５ｍＷ〜１００ｍＷ）、導波型波長変換素子とＡｌＧａＩｎＰ、ＡｌＧａＡｓ半導体の組み合わせ（３００ｎｍ〜３５０ｎｍ、５ｍＷ〜１００ｍＷ）、ＡｌＧａＩｎＮ（３５０ｎｍ〜４５０ｎｍ、５ｍＷ〜３０ｍＷ）、その他、パルスレーザとしてＮ_２レーザ（３３７ｎｍ、パルス０．１〜１０ｍＪ）、ＸｅＦ（３５１ｎｍ、パルス１０〜２５０ｍＪ）。この中でＡｌＧａＩｎＮ半導体レーザー（市販ＩｎＧａＮ系半導体レーザー４００〜４１０ｎｍ、５〜３０ｍＷ）が波長特性、コストの面で好適である。

また、使用可能なレーザーとしては、赤外レーザーも挙げられる。赤外線レーザーは、特に限定されないが、波長７６０〜１２００ｎｍの赤外線を放射する固体レーザー及び半導体レーザーが好適に挙げられる。赤外線レーザーの出力は、１００ｍＷ以上であるのが好ましい。また、露光時間を短縮するため、マルチビームレーザーデバイスを用いるのが好ましい。
１画素あたりの露光時間は、２０μ秒以内であるのが好ましい。また、照射エネルギー量は、１０〜３００ｍＪ／ｃｍ²であるのが好ましい。

走査露光方式の平版印刷版原版露光装置に関しては、露光機構としては内面ドラム方式、外面ドラム方式、フラットベッド方式のいずれでもよく、光源としては上記光源の中で連続発振可能なものが好ましく利用できる。

また、本発明に使用可能な他の露光光源としては、超高圧、高圧、中圧、低圧の各水銀灯、ケミカルランプ、カーボンアーク灯、キセノン灯、メタルハライド灯、可視および紫外の各種レーザーランプ、蛍光灯、タングステン灯、太陽光等も挙げられる。

次に、現像工程について詳述する。通常の処理工程においては、前水洗工程により保護層を除去し、次いでアルカリ現像を行い、後水洗工程でアルカリを除去し、ガム引き工程でガム処理を行い、乾燥工程で乾燥するのに対して、本発明においては、一液で現像することができる。好ましくは、炭酸イオンと炭酸水素イオンとを含有する水溶液を用いることにより、現像処理（水溶液による処理）を一液で行ったのち、乾燥工程を行うことができる。さらに好ましくは、炭酸イオン及び炭酸水素イオンに加えてさらに水溶性高分子化合物及び／又は界面活性剤を含有する水溶液を使用することにより、現像とガム引きを同時に行うことができる。ガム引きとは、水溶性高分子化合物及び／又は界面活性剤を用いることにより、版面を親水化処理することである。よって後水洗工程は特に必要とせず、一液で現像とガム引きを行ったのち、乾燥工程を行うことができる。さらに、保護層の除去も現像及びガム引きと同時に行うことができるので、前水洗工程も必要としない。現像及びガム引きの後、スクイズローラー等を用いて余剰の処理液を除去してから乾燥を行うことが好ましい。

現像工程は、擦り部材を備えた自動処理機により好適に実施することができる。自動処理機としては、例えば、画像露光後の平版印刷版原版を搬送しながら擦り処理を行う、特開平２−２２００６１号、特開昭６０−５９３５１号に記載の自動処理機や、シリンダー上にセットされた画像露光後の平版印刷版原版をシリンダーを回転させながら擦り処理を行う、米国特許５１４８７４６号、同５５６８７６８号、英国特許２２９７７１９号に記載の自動処理機等が挙げられる。なかでも、擦り部材として、回転ブラシロールを用いる自動処理機が特に好ましい。

本発明に使用する回転ブラシロールは、画像部の傷つき難さ、さらには、平版印刷版原版の支持体の腰の強さ等を考慮して適宜選択することができる。回転ブラシロールとしては、ブラシ素材をプラスチックまたは金属のロールに植え付けて形成された公知のものが使用できる。例えば、特開昭５８−１５９５３３号、特開平３−１００５５４号に記載のものや、実公昭６２−１６７２５３号に記載されているような、ブラシ素材を列状に植え込んだ金属またはプラスチックの溝型材を芯となるプラスチックまたは金属のロールに隙間なく放射状に巻き付けたブラシロールが使用できる。
ブラシ素材としては、プラスチック繊維（例えば、ポリエチレンテレフタレート、ポリブチレンテレフタレート等のポリエステル系、ナイロン６．６、ナイロン６．１０等のポリアミド系、ポリアクリロニトリル、ポリ（メタ）アクリル酸アルキル等のポリアクリル系、ポリプロピレン、ポリスチレン等のポリオレフィン系の合成繊維）を使用することができ、例えば、繊維の毛の直径は２０〜４００μｍ、毛の長さは５〜３０ｍｍのものが好適に使用できる。
回転ブラシロールの外径は３０〜２００ｍｍが好ましく、版面を擦るブラシの先端の周速は０．１〜５ｍ／ｓｅｃが好ましい。回転ブラシロールは、複数本用いることが好ましい。

回転ブラシロールの回転方向は、平版印刷版原版の搬送方向に対し、同一方向であっても、逆方向であってもよいが、２本以上の回転ブラシロールを使用する場合は、少なくとも１本の回転ブラシロールが同一方向に回転し、少なくとも１本の回転ブラシロールが逆方向に回転することが好ましい。これにより、非画像部の感光層の除去がさらに確実となる。さらに、回転ブラシロールをブラシロールの回転軸方向に揺動させることも効果的である。

現像工程のあと、連続的又は不連続的に乾燥工程を設けることが好ましい。乾燥は熱風、赤外線、遠赤外線等によって行う。

本発明の平版印刷版の作製方法において好適に用いられる自動処理機の構造の１例を図１に模式的に示す。図１の自動処理機は、基本的に現像部６と乾燥部１０からなり、平版印刷版原版４は現像槽２０で、現像とガム引きを行い、乾燥部１０で乾燥される。より具体的には、自動現像装置は、平版印刷版原版（以下「ＰＳ版」という。）４を現像する現像部６と、現像後のＰＳ版４を乾燥する乾燥部１０とを備えている。自動現像装置の側板には挿入口が形成されており（図１左側部分）、挿入口から挿入されたＰＳ版４は、自動現像装置の側板の内側面に設けられた搬入ローラ１６により現像部６へ搬送される。現像部６の現像槽２０内には、搬送方向上流側から順に、搬送ローラ２２、ブラシローラ２４、スクイズローラ２６が備えられ、これらの間の適所にバックアップローラ２８が備えられている。ＰＳ版４は搬送ローラ２２により搬送されながら現像液中を浸漬されてブラシローラ２４を回転させることによりＰＳ版４の非画像部の除去を行なって現像処理される。現像処理されたＰＳ版４はスクイズローラ（搬出ローラ）２６により次の乾燥部１０へ搬送される。
乾燥部１０は、搬送方向上流側から順に、ガイドローラ３６、一対の串ローラ３８が設けられている。また、乾燥部１０には図示しない温風供給手段、発熱手段等の乾燥手段が設けられている。乾燥部１０には排出口が設けられ、乾燥手段により乾燥されたＰＳ版４は排出口４０排出されて、ＰＳ版に対する自動現像装処理が完了する。

現像工程に使用される処理液（以下現像液とも云う）は、炭酸イオンと炭酸水素イオンとを含有する水溶液である。好ましくは、処理液は、さらに水溶性高分子化合物を含有する。炭酸イオン、炭酸水素イオンが存在することで緩衝作用を発揮し、現像液を長期間使用してもｐＨの変動を抑制でき、ｐＨの変動による現像性低下、現像カス発生等を抑制できる。炭酸イオン、炭酸水素イオンを現像液中に存在させるには、炭酸塩と炭酸水素塩を現像液に加えてもよいし、炭酸塩又は炭酸水素塩を加えた後にｐＨを調整することで、炭酸イオンと炭酸水素イオンを発生させてもよい。炭酸塩及び炭酸水素塩は、特に限定されないが、アルカリ金属塩であることが好ましい。アルカリ金属としては、リチウム、ナトリウム、カリウムが挙げられ、ナトリウムが特に好ましい。これらは単独でも、二種以上を組み合わせて用いてもよい。
現像液のｐＨは、緩衝作用を生じるｐＨであれば特に限定されないが、ｐＨ８．５〜１０．８の範囲であることが好ましい。８．５を下回ると非画像部の現像性が低下し、１０．８を上回ると空気中の炭酸ガスの影響により処理能力が低下する。

炭酸塩及び炭酸水素塩の総量は、アルカリ水溶液の質量に対して１〜２０質量％が好ましく、３〜１５質量％がより好ましく、４〜１２質量％が特に好ましい。総量が１質量％以上であると現像性、処理能力が低下せず、２０質量％以下であると沈殿や結晶を生成し難くなり、さらに現像液の廃液処理時の中和の際にゲル化し難くなり、廃液処理に支障をきたさない。

また、アルカリ濃度の微少な調整、非画像部感光層の溶解を補助する目的で、補足的に他のアルカリ剤、例えば有機アルカリ剤を併用してもよい。有機アルカリ剤としては、モノメチルアミン、ジメチルアミン、トリメチルアミン、モノエチルアミン、ジエチルアミン、トリエチルアミン、モノイソプロピルアミン、ジイソプロピルアミン、トリイソプロピルアミン、n−ブチルアミン、モノエタノールアミン、ジエタノールアミン、トリエタノールアミン、モノイソプロパノールアミン、ジイソプロパノールアミン、エチレンイミン、エチレンジアミン、ピリジン、テトラメチルアンモニウムヒドロキシド等を挙げることができる。これらの他のアルカリ剤は、単独もしくは２種以上を組み合わせて用いられる。

本発明に用いられる水溶性高分子化合物としては、大豆多糖類、変性澱粉、アラビアガム、デキストリン、繊維素誘導体（例えばカルボキシメチルセルロース、カルボキシエチルセルロース、メチルセルロース等）およびその変性体、プルラン、ポリビニルアルコールおよびその誘導体、ポリビニルピロリドン、ポリアクリルアミドおよびアクリルアミド共重合体、ビニルメチルエーテル／無水マレイン酸共重合体、酢酸ビニル／無水マレイン酸共重合体、スチレン／無水マレイン酸共重合体などが挙げられる。水溶性高分子化合物の好ましい酸価は、0〜3.0meq/gである。

大豆多糖類としては、従来知られているものが使用でき、例えば市販品としてソヤファイブ（不二製油（株）製）があり、各種グレードのものを使用することができる。好ましく使用できるものは、１０質量％水溶液の粘度が１０〜１００ｍＰａ／ｓｅｃの範囲にあるものである。

変性澱粉としては、下記一般式（III）で示されるものが好ましい。一般式（III）で示される澱粉の製造に用いられる澱粉としては、トウモロコシ、じゃがいも、タピオカ、米、小麦等のいずれの澱粉も使用できる。これらの澱粉の変性は、酸または酵素等で１分子当たりグルコース残基数５〜３０の範囲で分解し、更にアルカリ中でオキシプロピレンを付加する方法等で作ることができる。

式（III）中、エーテル化度（置換度）はグルコース単位当たり０.０５〜1.２の範囲で、ｎは３〜３０の整数を示し、ｍは１〜３の整数を示す。

水溶性高分子化合物の中でも特に好ましいものとして、大豆多糖類、変性澱粉、アラビアガム、デキストリン、カルボキシメチルセルロース、ポリビニルアルコールなどが挙げられる。
水溶性高分子化合物は２種以上を併用することもできる。水溶性高分子化合物の処理液中における含有量は、０．１〜２０質量％が好ましく、より好ましくは０.５〜１０質量％である。

処理液は、界面活性剤（アニオン系界面活性剤、ノニオン系界面活性剤、カチオン系界面活性剤、両性界面活性剤等）を含有してもよい。
アニオン系界面活性剤としては、脂肪酸塩類、アビエチン酸塩類、ヒドロキシアルカンスルホン酸塩類、アルカンスルホン酸塩類、ジアルキルスルホコハク酸塩類、直鎖アルキルベンゼンスルホン酸塩類、分岐鎖アルキルベンゼンスルホン酸塩類、アルキルナフタレンスルホン酸塩類、アルキルフェノキシポリオキシエチレンプロピルスルホン酸塩類、ポリオキシエチレンアルキルスルホフェニルエーテル塩類、Ｎ−メチル−Ｎ−オレイルタウリンナトリウム類、Ｎ−アルキルスルホコハク酸モノアミド二ナトリウム塩類、石油スルホン酸塩類、硫酸化ヒマシ油、硫酸化牛脂油、脂肪酸アルキルエステルの硫酸エステル塩類、アルキル硫酸エステル塩類、ポリオキシエチレンアルキルエーテル硫酸エステル塩類、脂肪酸モノグリセリド硫酸エステル塩類、ポリオキシエチレンアルキルフェニルエーテル硫酸エステル塩類、ポリオキシエチレンスチリルフェニルエーテル硫酸エステル塩類、アルキル燐酸エステル塩類、ポリオキシエチレンアルキルエーテル燐酸エステル塩類、ポリオキシエチレンアルキルフェニルエーテル燐酸エステル塩類、スチレン−無水マレイン酸共重合物の部分けん化物類、オレフィン−無水マレイン酸共重合物の部分けん化物類、ナフタレンスルホン酸塩ホルマリン縮合物類等が挙げられる。これらの中でもジアルキルスルホコハク酸塩類、アルキル硫酸エステル塩類およびアルキルナフタレンスルホン酸塩類が特に好ましく用いられる。

カチオン系界面活性剤としては、特に限定されず、従来公知のものを用いることができる。例えば、アルキルアミン塩類、第四級アンモニウム塩類、ポリオキシエチレンアルキルアミン塩類、ポリエチレンポリアミン誘導体が挙げられる。

ノニオン系界面活性剤としては、ポリエチレングリコール型の高級アルコールエチレンオキサイド付加物、アルキルフェノールエチレンオキサイド付加物、脂肪酸エチレンオキサイド付加物、多価アルコール脂肪酸エステルエチレンオキサイド付加物、高級アルキルアミンエチレンオキサイド付加物、脂肪酸アミドエチレンオキサイド付加物、油脂のエチレンオキサイド付加物、ポリプロピレングリコールエチレンオキサイド付加物、ジメチルシロキサン−エチレンオキサイドブロックコポリマー、ジメチルシロキサン−（プロピレンオキサイド−エチレンオキサイド）ブロックコポリマー等や、多価アルコール型のグリセロールの脂肪酸エステル、ペンタエリスリトールの脂肪酸エステル、ソルビトールおよびソルビタンの脂肪酸エステル、ショ糖の脂肪酸エステル、多価アルコールのアルキルエーテル、アルカノールアミン類の脂肪酸アミド等が挙げられる。

本発明に用いられる両性界面活性剤は、特に限定されず、従来公知のものを用いることができる。例えば、カルボキシベタイン類、アミノカルボン酸類、スルホベタイン類、アミノ硫酸エステル類、イミタゾリン類が挙げられる。

なお、上記界面活性剤の中で、「ポリオキシエチレン」とあるものは、ポリオキシメチレン、ポリオキシプロピレン、ポリオキシブチレン等の「ポリオキシアルキレン」に読み替えることもでき、本発明においては、それらの界面活性剤も用いることができる。

中でも、本発明の現像液中に用いられる界面活性剤としては、ソルビトールおよび／またはソルビタン脂肪酸エステルのエチレンオキサイド付加物、ポリプロピレングリコールエチレンオキサイド付加物、ジメチルシロキサン−エチレンオキサイドブロックコポリマー、ジメチルシロキサン−（プロピレンオキサイド−エチレンオキサイド）ブロックコポリマー、多価アルコールの脂肪酸エステル、N-オクチルジメチルベタイン、N-ラウリルジメチルベタイン（竹本油脂（株）製パイオニンC１５７K）ポリオキシエチレンラウリルアミノエーテル（竹本油脂（株）製パイオニンＤ３１１０）等のカルボキシベタイン類、ジオクチルスルホコハク酸のナトリウム塩、ポリオキシエチレンナフチルエーテル硫酸エステル塩（日本乳化剤（株）製ニューコールＢ４ＳＮ）、アルキルナフタレンスルホン酸ナトリウム（花王（株）製ペレックスＮＢ−Ｌ）、ドデシルベンゼンスルホン酸ナトリウム等のスルホン酸および硫酸アニオン系の界面活性剤が挙げられる。

また、水に対する安定な溶解性あるいは混濁性の観点から、ノニオン系界面活性剤としては、ＨＬＢ（Ｈｙｄｏｒｏｐｈｉｌｅ−ＬｉｐｏｐｈｉｌｅＢａｌａｎｃｅ）値が、６以上であることが好ましく、８以上であることがより好ましい。また、アセチレングリコール系とアセチレンアルコール系のオキシエチレン付加物、フッ素系、シリコン系等の界面活性剤も同様に使用することができる。
界面活性剤は単独もしくは組み合わせて使用することができる。界面活性剤の現像液中における含有量は０．０１〜１０質量％が好ましく、０．０１〜５質量％がより好ましい。

本発明の処理液には上記の他に、湿潤剤、防腐剤、キレート化合物、消泡剤、有機酸、有機溶剤、無機酸、無機塩などを含有することができる。

湿潤剤としては、エチレングリコール、プロピレングリコール、トリエチレングリコール、ブチレングリコール、ヘキシレングリコール、ジエチレングリコール、ジプロピレングリコール、グリセリン、トリメチロールプロパン、ジグリセリン等が好適に用いられる。湿潤剤は単独で用いてもよいが、２種以上併用してもよい。一般に、湿潤剤は処理液の全質量に基づいて０．１〜５質量％の量で使用される。

防腐剤としては、フェノールまたはその誘導体、ホルマリン、イミダゾール誘導体、デヒドロ酢酸ナトリウム、４−イソチアゾリン−３−オン誘導体、ベンゾイソチアゾリン−３−オン、２−メチル−４−イソチアゾリン−３−オン、ベンズトリアゾール誘導体、アミジングアニジン誘導体、四級アンモニウム塩類、ピリジン、キノリン、グアニジン等の誘導体、ダイアジン、トリアゾール誘導体、オキサゾール、オキサジン誘導体、ニトロブロモアルコール系の２−ブロモ−２−ニトロプロパン−１，３ジオール、１，１−ジブロモ−１−ニトロ−２−エタノール、１，１−ジブロモ−１−ニトロ−２−プロパノール等が好ましく使用できる。種々のカビ、殺菌に対して効力のあるように２種以上の防腐剤を併用することが好ましい。防腐剤の添加量は、細菌、カビ、酵母等に対して、安定に効力を発揮する量であって、細菌、カビ、酵母の種類によっても異なるが、処理液に対して０.０１〜４質量％の範囲が好ましい。

キレート化合物としては、例えば、エチレンジアミンテトラ酢酸、そのカリウム塩、そのナトリウム塩；ジエチレントリアミンペンタ酢酸、そのカリウム塩、そのナトリウム塩；トリエチレンテトラミンヘキサ酢酸、そのカリウム塩、そのナトリウム塩、ヒドロキシエチルエチレンジアミントリ酢酸、そのカリウム塩、そのナトリウム塩；ニトリロトリ酢酸、そのナトリウム塩；１−ヒドロキシエタン−１，１−ジホスホン酸、そのカリウム塩、そのナトリウム塩；アミノトリ（メチレンホスホン酸）、そのカリウム塩、そのナトリウム塩などのような有機ホスホン酸類あるいはホスホノアルカントリカルボン酸類を挙げることができる。上記キレート剤のナトリウム塩、カリウム塩の代りに有機アミンの塩も有効である。キレート剤は処理液組成中に安定に存在し、印刷性を阻害しないものが選ばれる。添加量は処理液に対して０.００１〜1.０質量％が好適である。

消泡剤としては一般的なシリコン系の自己乳化タイプ、乳化タイプ、ノニオン系のＨＬＢの５以下等の化合物を使用することができる。シリコン消泡剤が好ましい。その中で乳化分散型および可溶化等がいずれも使用できる。消泡剤の含有量は、処理液に対して０.００１〜１.０質量％の範囲が好適である。

有機酸としては、クエン酸、酢酸、蓚酸、マロン酸、サリチル酸、カプリル酸、酒石酸、リンゴ酸、乳酸、レブリン酸、ｐ−トルエンスルホン酸、キシレンスルホン酸、フィチン酸、有機ホスホン酸などが挙げられる。有機酸は、そのアルカリ金属塩またはアンモニウム塩の形で用いることもできる。有機酸の含有量は処理液に対して０.０１〜０．５質量％が好ましい。

有機溶剤としては、例えば、脂肪族炭化水素類（ヘキサン、ヘプタン、”アイソパーＥ、Ｈ、Ｇ”（エッソ化学（株）製）あるいはガソリン、灯油等）、芳香族炭化水素類（トルエン、キシレン等）、あるいはハロゲン化炭化水素（メチレンジクロライド、エチレンジクロライド、トリクレン、モノクロルベンゼン等）や、極性溶剤が挙げられる。

極性溶剤としては、アルコール類（メタノール、エタノール、プロパノール、イソプロパノール、ベンジルアルコール、エチレングリコールモノメチルエーテル、２−エトキシエタノール、ジエチレングリコールモノエチルエーテル、ジエチレングリコールモノヘキシルエーテル、トリエチレングリコールモノメチルエーテル、プロピレングリコールモノエチルエーテル、プロピレングリコールモノメチルエーテル、ポリエチレングリコールモノメチルエーテル、ポリプロピレングリコール、テトラエチレングリコール、エチレングリコールモノブチルエーテル、エチレングリコールモノベンジルエーテル、エチレングリコールモノフェニルエーテル、メチルフェニルカルビノール、ｎ−アミルアルコール、メチルアミルアルコール等）、ケトン類（アセトン、メチルエチルケトン、エチルブチルケトン、メチルイソブチルケトン、シクロヘキサノン等）、エステル類（酢酸エチル、酢酸プロピル、酢酸ブチル、酢酸アミル、酢酸ベンジル、乳酸メチル、乳酸ブチル、エチレングリコールモノブチルアセテート、プロピレングリコールモノメチルエーテルアセテート、ジエチレングリコールアセテート、ジエチルフタレート、レブリン酸ブチル等）、その他（トリエチルフォスフェート、トリクレジルフォスフェート、Ｎ−フェニルエタノールアミン、Ｎ−フェニルジエタノールアミン等）等が挙げられる。

また、上記有機溶剤が水に不溶な場合は、界面活性剤等を用いて水に可溶化して使用することも可能である。現像液が有機溶剤を含有する場合は、安全性、引火性の観点から、溶剤の濃度は４０質量％未満が望ましい。

無機酸および無機塩としては、リン酸、メタリン酸、第一リン酸アンモニウム、第二リン酸アンモニウム、第一リン酸ナトリウム、第二リン酸ナトリウム、第一リン酸カリウム、第二リン酸カリウム、トリポリリン酸ナトリウム、ピロリン酸カリウム、ヘキサメタリン酸ナトリウム、硝酸マグネシウム、硝酸ナトリウム、硝酸カリウム、硝酸アンモニウム、硫酸ナトリウム、硫酸カリウム、硫酸アンモニウム、亜硫酸ナトリウム、亜硫酸アンモニウム、硫酸水素ナトリウム、硫酸ニッケルなどが挙げられる。無機塩の含有量は処理液の全質量に基づいて０.０１〜０．５質量％の量が好ましい。

現像の温度は、通常６０℃以下、好ましくは１５〜４０℃程度である。自動現像機を用いる現像処理においては、処理量に応じて現像液が疲労してくることがあるので、補充液または新鮮な現像液を用いて処理能力を回復させてもよい。

本発明の平版印刷版の作製方法においては、必要に応じ、露光から現像までの間に、全面を加熱してもよい。この様な加熱により、画像記録層中の画像形成反応が促進され、感度や耐刷性の向上や感度の安定化といった利点が生じ得る。

加熱の条件はこれら効果のある範囲で適宜設定することができる。加熱手段としては、慣用の対流オーブン、ＩＲ照射装置、ＩＲレーザー、マイクロ波装置、ウィスコンシンオーブン等を挙げることができる。例えば、版面到達温度が７０〜1５０℃の範囲で、１秒〜５分間の間で保持することにより行なうことができる。好ましくは８０℃〜１４０℃で５〜１分間、より好ましくは９０℃〜１３０℃で１０〜３０秒間である。この範囲であると上記の効果を効率よく得られ、また熱による印刷版の変形などの悪影響が無い点で好ましい。
加熱処理に用いられる加熱処理手段は、露光工程に用いられるプレートセッタおよび現像処理工程に使用される現像装置とお互いに接続されて、自動的に連続処理されることが好ましい。具体的にはプレートセッタと、現像装置がコンベアなどの運搬手段によって結合されている製版ラインが挙げられる。プレートセッタと現像装置の間に加熱処理手段が入っていても良く、加熱手段と現像装置は一体の装置となっていてもよい。

使用する平版印刷版原版が作業環境における周囲の光の影響を受け易い場合は、上記の製版ラインがフィルタまたはカバーなどで遮光されていることが好ましい。
また、現像後の印刷版に対して、紫外線光などの活性光線で全面露光を行い、画像部の硬化促進を行ってもよい。全面露光時の光源としては、例えば、カーボンアーク灯、水銀灯、ガリウム灯、メタルハライドランプ、キセノンランプ、タングステンランプ、各種レーザー光などが挙げられる。十分な耐刷性を得るためには露光量としては少なくとも１０ｍＪ/ｃｍ²以上が好ましく、より好ましくは１００ｍＪ/ｃｍ²以上である。
全面露光時に同時に加熱を行ってもよく、加熱を行うことによりさらに耐刷性の向上が認められる。加熱装置としては、慣用の対流オーブン、ＩＲ照射装置、ＩＲレーザー、マイクロ波装置、ウィスコンシンオーブン等を挙げることができる。このとき版面温度は３０℃〜１５０℃であることが好ましく、より好ましくは、３５〜１３０℃であり、さらに好ましくは、４０〜１２０℃である。具体的には、特開2000-89478号公報に記載の方法を利用することができる。
また、耐刷性等の向上を目的として、現像後の印刷版を非常に強い条件で加熱することもできる。加熱温度は、通常２００〜５００℃の範囲である。温度が低いと十分な画像強化作用が得られず、高すぎる場合には支持体の劣化、画像部の熱分解といった問題を生じる恐れがある。
このようにして得られた平版印刷版はオフセット印刷機に掛けられ、多数枚の印刷に用いられる。

以下、実施例により、本発明を詳細に説明するが、本発明はこれらに限定されるものではない。
＜実施例１〜２８及び比較例１〜２＞
［支持体の作製］
厚さ０．０３ｍｍのアルミニウム板（ＪＩＳＡ１０５０）を用いて以下の表面処理を行った。
（ａ）機械的粗面化処理
比重１．１２の研磨剤（パミス）と水との懸濁液を研磨スラリー液としてアルミニウム板の表面に供給しながら、回転するローラ状ナイロンブラシにより機械的粗面化処理を行った。研磨剤の平均粒径は３０μｍ、最大粒径は１００μｍであった。ナイロンブラシの材質は６・１０ナイロン、毛長は４５ｍｍ、毛の直径は０．３ｍｍであった。ナイロンブラシはφ３００ｍｍのステンレス製の筒に穴をあけて密になるように植毛した。回転ブラシは３本使用した。ブラシ下部の２本の支持ローラ（φ２００ｍｍ）の距離は３００ｍｍであった。ブラシローラはブラシを回転させる駆動モータの負荷が、ブラシローラをアルミニウム板に押さえつける前の負荷に対して７ｋＷプラスになるまで押さえつけた。ブラシの回転方向はアルミニウム板の移動方向と同じであった。ブラシの回転数は２００ｒｐｍであった。

（ｂ）アルカリエッチング処理
アルミニウム板をカセイソーダ濃度２．６質量％、アルミニウムイオン濃度６．５質量％、温度７０℃の水溶液を用いてスプレーによるエッチング処理を行い、アルミニウム板を１０ｇ／ｍ²溶解した。その後、スプレーによる水洗を行った。

（ｃ）デスマット処理
温度３０℃の硝酸濃度１質量％水溶液（アルミニウムイオンを０．５質量％含む。）で、スプレーによるデスマット処理を行い、その後、スプレーで水洗した。デスマット処理に用いた硝酸水溶液は、下記硝酸水溶液中で交流を用いて電気化学的粗面化処理を行う工程の廃液を用いた。

（ｄ）電気化学的粗面化処理
６０Ｈｚの交流電圧を用いて連続的に電気化学的粗面化処理を行った。このときの電解液は、硝酸１０．５ｇ／Ｌ水溶液（アルミニウムイオンを５ｇ／Ｌ、アンモニウムイオンを０．００７質量％含む。）、液温５０℃であった。電流値がゼロからピークに達するまでの時間ＴＰが０．８ｍｓｅｃ、ｄｕｔｙ比１：１、台形の矩形波交流を用いて、カーボン電極を対極として電気化学的粗面化処理を行った。補助アノードにはフェライトを用いた。電解槽はラジアルセルタイプのものを使用した。電流密度は電流のピーク値で３０Ａ／ｄｍ²、電気量はアルミニウム板が陽極時の電気量の総和で２２０Ｃ／ｄｍ²であった。補助陽極には電源から流れる電流の５％を分流させた。その後、スプレーによる水洗を行った。

（ｅ）アルカリエッチング処理
アルミニウム板をカセイソーダ濃度２６質量％、アルミニウムイオン濃度６．５質量％の水溶液を用いてスプレーによるエッチング処理を３２℃で行い、アルミニウム板を０．５０ｇ／ｍ²溶解し、前段の交流を用いて電気化学的粗面化処理を行ったときに生成した。
水酸化アルミニウムを主体とするスマット成分を除去し、また、生成したピットのエッジ部分を溶解してエッジ部分を滑らかにした。その後、スプレーによる水洗を行った。

（ｆ）デスマット処理
温度３０℃の硫酸濃度１５質量％水溶液（アルミニウムイオンを４．５質量％含む。）で、スプレーによるデスマット処理を行い、その後、スプレーで水洗した。デスマット処理に用いた硝酸水溶液は、硝酸水溶液中で交流を用いて電気化学的粗面化処理を行う工程の廃液を用いた。

（ｇ）電気化学的粗面化処理
６０Ｈｚの交流電圧を用いて連続的に電気化学的な粗面化処理を行った。このときの電解液は、塩酸５．０ｇ／Ｌ水溶液（アルミニウムイオンを５ｇ／Ｌ含む。）、温度３５℃であった。電流値がゼロからピークに達するまでの時間ＴＰが０．８ｍｓｅｃ、ｄｕｔｙ比１：１、台形の矩形波交流を用いて、カーボン電極を対極として電気化学的粗面化処理を行った。補助アノードにはフェライトを用いた。電解槽はラジアルセルタイプのものを使用した。電流密度は電流のピーク値で２５Ａ／ｄｍ²、電気量はアルミニウム板が陽極時の電気量の総和で５０Ｃ／ｄｍ²であった。その後、スプレーによる水洗を行った。

（ｈ）陽極酸化処理
二段給電電解処理法の陽極酸化装置（第一及び第二電解部長各６ｍ、第一及び第二給電部長各３ｍ、第一及び第二給電極部長各２．４ｍ）を用いて陽極酸化処理を行った。第一および第二電解部に供給した電解液は、いずれも、硫酸濃度５０ｇ／Ｌ（アルミニウムイオンを０．５質量％含む。）、温度２０℃であった。その後、スプレーによる水洗を行った。最終的な酸化皮膜量は２．７ｇ／ｍ²であった。

上記（ａ）〜（ｈ）工程を全て実施したアルミニウム板を支持体１、（ｄ）〜（ｈ）工程のみを実施したアルミニウム板を支持体２、（ｄ）〜（ｆ）及び（ｈ）工程のみを実施したアルミニウム板を支持体３とした。各支持体の中心線平均粗さ（ＪＩＳＢ０６０１によるＲａ表示）を直径２μｍの針を用いて測定したところ、支持体１は０．５２μｍ、支持体２は０．２８μｍ、支持体３は０．２５μｍであった。

支持体１〜３を、４ｇ／Ｌのポリビニルホスホン酸を含有する４０℃の水溶液に１０秒間浸漬し、２０℃の水道水で２秒間洗浄し、乾燥して支持体４〜６を作製した。
支持体１〜３に下記の下塗り液１を、バーコーターを用いて乾燥塗布量２ｍｇ／ｍ²となるよう塗布し、８０℃で２０秒間乾燥して支持体７〜９を作製した。

〔下塗り液１〕
下記ポリマー（ＳＰ１）０．３ｇ
純水６０．０ｇ
メタノール９３９．７ｇ

ポリマー（ＳＰ１）

支持体１〜３に下記の下塗り液２を、バーコーターを用いて乾燥塗布量２０ｍｇ／ｍ²
となるよう塗布し、８０℃で２０秒間乾燥し、支持体１０〜１２を作製した。

〔下塗り液２〕
・下記ゾル液２００ｇ
・メタノール８００ｇ

ゾル液
・ホスマーＰＥ（ユニケミカル（株）製）５２ｇ
・メタノール４４ｇ
・水１４ｇ
・８５質量％リン酸１１ｇ
・テトラエトキシシラン３６ｇ
・３−メタクリルオキシプロピルトリメトキシシラン１２ｇ

支持体１〜３に下記の下塗り液３を、バーコーターを用いて乾燥塗布量２ｍｇ／ｍ²と
なるよう塗布し、８０℃で２０秒間乾燥して支持体１３〜１５を作製した。

〔下塗り液３〕
下記ポリマー（ＳＰ２）０．３ｇ
純水６０．０ｇ
メタノール９３９．７ｇ

ポリマー（ＳＰ２）

[感光層の形成]
＜感光層１＞
支持体上にバーコーターを用いて下記組成の感光層塗布液１を塗布した後、９０℃で１分間乾燥し感光層１を形成した。感光層１の乾燥塗布量は１．３５ｇ／ｍ²であった。

（感光層塗布液１）
下記重合性化合物（化合物Ａ）１．６９質量部
表１に記載のバインダーポリマーあるいは下記化合物１１．８７質量部
下記増感色素（化合物Ｂ）０．１３質量部
下記重合開始剤（化合物Ｃ）０．４６質量部
下記ε−フタロシアニン（Ｆ１）の２５％ＭＥＫ分散物１．７０質量部
下記メルカプト基含有ヘテロ環化合物（化合物Ｄ）０．３４質量部
フッ素系ノニオン界面活性剤メガファックＦ−７８０Ｆ
（大日本インキ化学工業（株）製）０．０３質量部
クペロンＡＬ（和光（株）社製）（トリクレジルホスフェート１０％溶液）
０．１２質量部
メチルエチルケトン２７．０質量部
プロピレングリコールモノメチルエーテル２６．７質量部
Novoperm Yellow H2G（Clariant（株）社製）０．２０質量部

＜感光層２＞
支持体上に、下記組成の感光層塗布液２をバー塗布した後、１００℃、４４秒でオーブン乾燥し、乾燥塗布量１.３ｇ／ｍ²の感光層２を形成した。

（感光層塗布液２）
重合性化合物（化合物Ａ）０．５２ｇ
表１記載のバインダーポリマー０．４５ｇ
増感色素（化合物Ｂ）０．０４ｇ
重合開始剤（化合物Ｃ）０．０８ｇ
メルカプト基含有ヘテロ環化合物（化合物Ｄ）０．０５ｇ
ε―フタロシアニン顔料の分散物０．４０ｇ
（顔料：１５質量部、分散剤下記ポリマー（１）：１０質量部、
溶剤：シクロヘキサノン／メトキシプロピルアセテート／１−
メトキシ−２−プロパノール＝１５質量部／２０質量部／４０質量部）
熱重合禁止剤０．００６ｇ
（Ｎ−ニトロソフェニルヒドロキシルアミンアルミニウム塩）
下記フッ素系界面活性剤（１）０．００２ｇ
１−メトキシ−２−プロパノール８．０ｇ
メチルエチルケトン８．０ｇ

[保護層の形成]
＜保護層１＞
感光性層上に、下記組成の保護層塗布液を乾燥塗布質量が２．５ｇ／ｍ²となるように
バーコーターで塗布し、１２０℃で１分間乾燥して保護層１を形成した。
（保護層塗布液）
ＰＶＡ１０５（ケン化度９８モル％、クラレ（株）製）１．８０質量部
ポリビニルピロリドン０．４０質量部
ＥＭＡＬＥＸ７１０（日本乳化剤（株）製ノニオン界面活性剤）０．０４質量部
パイオニンＤ２３０（竹本油脂（株）製界面活性剤）０．０５質量部
ルビスコールＶ６４Ｗ（ＢＡＳＦ社製）０．０６質量部
下記ポリマーの１３％水溶液０．３６質量部
純水３６．０質量部

＜保護層２＞
保護層１において、ＰＶＡ１０５をゴーセランＣＫＳ−５０（日本合成化学（株）製、ケン化度：９９モル％、平均重合度：３００、変性度：約０．４モル％）に変更した以外保護層１の形成と同様にして保護層２を形成した。

＜保護層３＞
感光層上に、ポリビニルアルコール（ケン化度９８モル％、重合度５００）８０質量％、ポリビニルピロリドン（ＢＡＳＦ社製、ルビスコールＫ−３０）１７質量％および界面活性剤パイオニンＤ２３０（竹本油脂（株）製）を３質量％の混合水溶液をワイヤーバーで塗布し、温風式乾燥装置にて１２５℃で７５秒間乾燥して乾燥塗布量２．４５ｇ／ｍ²の保護層３を形成した。

＜保護層４＞
感光層上に、下記組成の保護層塗布液をバー塗布した後、１２５℃で７０秒間オーブン乾燥し、乾燥塗布量１．２５ｇ／ｍ²の保護層を形成した。
（保護層塗布液）
下記雲母分散液０．６ｇ
スルホン酸変性ポリビニルアルコール０．８ｇ
（ゴーセランＣＫＳ−５０、日本合成化学（株）製（ケン化度：
９９モル％、平均重合度：３００、変性度：約０．４モル％））
ポリ（ビニルピロリドン／酢酸ビニル（１／１））（分子量：７万）０．００１ｇ
界面活性剤（エマレックス７１０、日本エマルジョン（株）製）０．００２ｇ
水１３ｇ

（雲母分散液）
水３６８ｇに合成雲母（ソマシフＭＥ−１００、コープケミカル社製、アスペクト比：１０００以上）３２ｇを添加し、ホモジナイザーを用いて平均粒径（レーザー散乱法）０．５μｍになる迄分散し、雲母分散液を得た。

上記支持体４〜１５、感光層１〜２及び保護層１〜４を、下記表２に示すように組み合わせて平版印刷版原版を作製した。

〔露光、現像および印刷〕
上記各平版印刷版原版を、ＦＦＥＩ製Ｖｉｏｌｅｔ半導体レーザープレートセッターＶｘ９６００（ＩｎＧａＮ系半導体レーザー（発光波長４０５ｎｍ±１０ｎｍ／出力３０ｍＷ）を搭載）により画像露光した。画像は、解像度２４３８ｄｐｉで、富士フイルム（株）製ＦＭスクリーン（ＴＡＦＦＥＴＡ２０）を用い、５０％の平網を、版面露光量０．０５ｍＪ／ｃｍ²で描画した。
次いで、１００℃、３０秒間のプレヒートを行った後、下記組成の各処理液を用い、図１に示すような構造の自動現像処理機にて現像処理を実施した。自動現像処理機は、ポリブチレンテレフタレート製の繊維（毛の直径２００μｍ、毛の長さ１７ｍｍ）を植え込んだ外径５０ｍｍのブラシロールを１本有し、搬送方向と同一方向に毎分２００回転（ブラシの先端の周速０．５２ｍ／ｓｅｃ）させた。処理液の温度は３０℃であった。平版印刷版原版の搬送は、搬送速度１００ｃｍ／ｍｉｎで行った。現像処理後、乾燥部にて乾燥を行った。乾燥温度は８０℃であった。

処理液１（ｐＨ９．７）
水８３２９．８ｇ
炭酸ナトリウム１３０ｇ
炭酸水素ナトリウム７０ｇ
ニューコールＢ１３（日本乳化剤（株）製）５００ｇ
アラビアガム（Ｍｗ＝２００，０００）２５０ｇ
ヒドロキシアルキル化デンプン７００ｇ
（日澱化学：ペノンJE６６）
燐酸第一アンモニウム２０ｇ
２−ブロモ−２−ニトロプロパン−１，３−ジオール０．１ｇ
２−メチル−４−イソチアゾリン−３−オン０．１ｇ

処理液２（ｐＨ９．７）
水８２６０ｇ
炭酸カリウム１５０ｇ
炭酸水素カリウム８０ｇ
エレミノールＭＯＮ（１００％換算）（三洋化成（株）製）３５０ｇ
黄色デキストリン８００ｇ
（日澱化学：赤玉デキストリン１０２）
第一燐酸アンモン１８０ｇ
ヘキサメタリン酸ソーダ１８０ｇ

処理液３（ｐＨ９．５）
水８２６０ｇ
炭酸ナトリウム１６０ｇ
炭酸水素ナトリウム１６０ｇ
ｐｉｏｎｉｎＣ１５７Ｋ（１００％換算）（竹本油脂（株）製）５００ｇ
黄色デキストリン８００ｇ
（日澱化学：赤玉デキストリン１０２）
第一燐酸アンモン１８０ｇ
ヘキサメタリン酸ソーダ１８０ｇ

処理液４（ｐＨ１０．７）
水８３２９．８ｇ
炭酸カリウム１５０ｇ
炭酸水素カリウム２０ｇ
ニューコールＢ１３（日本乳化剤（株）製）５００ｇ
アラビアガム（Ｍｗ＝２００，０００）２５０ｇ
ヒドロキシアルキル化デンプン７００ｇ
（日澱化学：ペノンJE６６）
燐酸第一アンモニウム２０ｇ
２−ブロモ−２−ニトロプロパン−１，３−ジオール０．１ｇ
２−メチル−４−イソチアゾリン−３−オン０．１ｇ

処理液５（ｐＨ８．７）
水８２６０ｇ
炭酸カリウム１０ｇ
炭酸水素カリウム１３０ｇ
エレミノールＭＯＮ（１００％換算）（三洋化成（株）製）３５０ｇ
黄色デキストリン８００ｇ
（日澱化学：赤玉デキストリン１０２）
第一燐酸アンモン１８０ｇ
ヘキサメタリン酸ソーダ１８０ｇ

処理液６（ｐＨ９．９）
水９３７９．８ｇ
炭酸ナトリウム１３０ｇ
炭酸水素ナトリウム７０ｇ
ニューコールＢ１３（日本乳化剤（株）製）５００ｇ
燐酸第一アンモニウム２０ｇ
２−ブロモ−２−ニトロプロパン−１，３−ジオール０．１ｇ
２−メチル−４−イソチアゾリン−３−オン０．１ｇ

比較用処理液１（ｐＨ１１．９）
水８４９８．８ｇ
炭酸カリウム１７ｇ
水酸化カリウム（４８％）１４ｇ
ニューコールＢ１３（日本乳化剤（株）製）５００ｇ
アラビアガム（Ｍｗ＝２００，０００）２５０ｇ
ヒドロキシアルキル化デンプン７００ｇ
（日澱化学：ペノンＪＥ６６）
燐酸第一アンモニウム２０ｇ
２−ブロモ−２−ニトロプロパン−１，３−ジオール０．１ｇ
２−メチル−４−イソチアゾリン−３−オン０．１ｇ

得られた平版印刷版を、ハイデルベルグ社製印刷機ＳＯＲ−Ｍに取り付け、湿し水（ＥＵ−３（富士フイルム（株）製エッチ液）／水／イソプロピルアルコール＝１／８９／１０（容量比））とＴＲＡＮＳ−Ｇ（Ｎ）墨インキ（大日本インキ化学工業（株）製）とを用い、毎時６０００枚の印刷速度で印刷を行った。

〔評価〕
各平版印刷版原版を用いて、現像性、処理性および耐刷性を以下のように評価した。
＜現像性＞
平版印刷版を用いて上記の条件で印刷を行い、１０００枚目の印刷物において、非画像部の汚れによる平網画像のムラ（インキ濃度のムラ）を評価した。平網画像にインキ濃度ムラがなく、良好な画像が得られた場合：○、平網画像にわずかにインキ濃度ムラがあるが許容レベルの場合：△、平網画像にインキ濃度ムラがある場合：×と評価した。

＜処理性＞
各平版印刷版原版を上記の条件で１０日間かけて５００ｍ^２現像処理した際に、自動現像機の漕壁に付着したカスの発生状況を目視観察した。発生したカスは、主として保護層のバインダーに起因するものである。カスの発生がない場合：○、カスの発生あるが許容レベルの場合：△、カス発生が顕著な場合：×と評価した。

＜汚れ防止性＞
各平版印刷版について上記の条件で印刷を行い、１万枚印刷した後における非画像部のブランケットの汚れを目視で評価した。ブランケットの汚れが無しの場合：○、ブランケットの汚れが殆ど無しの場合：△、ブランケットの汚れがありの場合：×、と評価した。

＜耐刷性＞
印刷枚数を増やしていくと徐々に平版印刷版上に形成された感光層の画像が磨耗しインキ受容性が低下するため、これに伴い、印刷物における画像のインキ濃度が低下する。そこで、インキ濃度（反射濃度）が印刷開始時よりも０．１低下したときの印刷枚数により、耐刷性（作製直後）を評価した。また、平版印刷版を作製後、温度２８℃、湿度６０％の環境下で２週間放置した後、上記の条件で印刷を行い、耐刷性（２週間後）を同様に評価した。
評価の結果を表２に示す。

表２の結果から、本発明の平版印刷版の作製方法によると、現像性が良いために平網にムラのない印刷物が得られ、また現像槽中にカスを生じないことが分かる。更に、現像処理後の置き版による耐刷性の低下が殆どない。

自動現像処理機の自動現像装置の概略構成図である。

符号の説明

４平版印刷版原版
６現像部
１０乾燥部
１６搬送ローラ
２０現像槽
２２搬送ローラ
２４ブラシローラ
２６スクイズローラ
２８バックアップローラ
３６ガイドローラ
３８串ローラ

Claims

親水性支持体上に、下記（i）、（ii）、（iii）および（iv）を含有する画像記録層を有するネガ型平版印刷版原版を、画像露光した後、炭酸イオンと炭酸水素イオンとを含有する水溶液で処理することを特徴とする平版印刷版の作製方法。
（i）増感色素
（ii）光重合開始剤
（iii）エチレン性不飽和二重結合を有する付加重合性化合物
（iv）一般式（Ｉ）で表わされる構造を側鎖に有するバインダーポリマー
−Ｌ_１―Ｘ−ＮＨ−Ｙ−Ｒ_１（Ｉ）
（式中、Ｌ_１は、ポリマー主鎖に結合する単結合または２価の連結基を表す。Ｘ、Ｙは、それぞれ独立に、単結合または２価の連結基を表す。ただし、Ｘ、Ｙの少なくとも一方は、−ＳＯ_２−を表す。Ｒ_１は水素原子または１価の有機基を表す。）
前記一般式（Ｉ）においてＸ及びＹの各々が、−ＣＯ−または−ＳＯ_２−であることを特徴とする請求項１に記載の平版印刷版の作製方法。
前記（i）増感色素が、３５０ｎｍから４５０ｎｍの波長域に吸収極大を有することを特徴とする請求項１又は２に記載の平版印刷版の作製方法。
前記画像露光が、３５０ｎｍから４５０ｎｍの光を発するレーザーを用いて行われることを特徴とする請求項１〜３のいずれか１項に記載の平版印刷版の作製方法。
前記水溶液のｐＨが、８．５〜１０．８であることを特徴とする請求項１〜４のいずれか１項に記載の平版印刷版の作製方法。
前記平版印刷版原版が、画像記録層上に保護層をさらに有することを特徴とする請求項１〜５のいずれか１項に記載の平版印刷版の作製方法。
前記保護層が酸変性ポリビニルアルコールを含有することを特徴とする請求項６に記載の平版印刷版の作製方法。
前記水溶液が、さらに水溶性高分子化合物を含有することを特徴とする請求項１〜７のいずれか１項に記載の平版印刷版の作製方法。
前記水溶液による処理を、１液で行うことを特徴とする請求項１〜８のいずれか１項に記載の平版印刷版の作製方法。
