Abstract
【課題】 制御性が良い走行軌道をオンボードで生成することによって、移動体の制御がスムーズになり高精度の走行を可能とすると共に、あらかじめ地図や軌道作成などの付帯作業の必要がなく、安価で応用性が高い移動体を提供する。
【解決手段】 移動した移動軌跡を記憶する記憶手段と、前記記憶手段に記憶された移動軌跡を編集して自走行軌道を生成する走行軌道生成手段と、前記走行軌道生成手段により生成された自走行軌道に基づいて走行する走行手段と、前記走行手段により実際に走行した軌道である自走行軌跡と、前記走行軌道生成手段により生成された自走行軌道とに基づいて、前記自走行軌跡と前記自走行軌道との誤差が少なくなるように、前記走行手段に補正値を与える走行誤差補正手段とを備える。
【選択図】 図1
【解決手段】 移動した移動軌跡を記憶する記憶手段と、前記記憶手段に記憶された移動軌跡を編集して自走行軌道を生成する走行軌道生成手段と、前記走行軌道生成手段により生成された自走行軌道に基づいて走行する走行手段と、前記走行手段により実際に走行した軌道である自走行軌跡と、前記走行軌道生成手段により生成された自走行軌道とに基づいて、前記自走行軌跡と前記自走行軌道との誤差が少なくなるように、前記走行手段に補正値を与える走行誤差補正手段とを備える。
【選択図】 図1
Description
本発明は、記憶した移動軌跡に基づいて自走行を行う移動体に関するものであり、特に農作業ロボットとして畝に沿って走行を行う移動体及びその走行方法に関するものである。
近年、若者の3K離れや少子高齢化のため労働力不足が深刻化しつつある。とりわけ、1次産業などでは従事者の高齢化が進み、継続が困難になってきている。また日本農業の国際競争力は弱く、食料自給率は先進国のなかで最低の水準
にあり、機械化の努力がなされてきたものの事態は改善されていない。
にあり、機械化の努力がなされてきたものの事態は改善されていない。
こうした状況のなかで、無人自律ロボットの研究開発が盛んになってきたが、いずれも高精度を得るために、制御性の良い走行軌道をあらかじめオフボードで作成する必要があり、付帯作業の煩わしさとコストアップが実用化の阻害要因であった。
本発明は、上述した課題を解決するためになされたものであり、制御性が良い走行軌道をオンボードで生成することによって、移動体の制御がスムーズになり高精度の走行を可能とすると共に、あらかじめ地図や軌道作成などの付帯作業の必要がなく、安価で応用性が高い移動体を提供することを目的としている。
上述した課題を解決するため、本発明に係る移動体は、移動した移動軌跡を記憶する記憶手段と、前記記憶手段に記憶された移動軌跡を編集して自走行軌道を生成する走行軌道生成手段と、前記走行軌道生成手段により生成された自走行軌道に基づいて走行する走行手段と、前記走行手段により実際に走行した軌道である自走行軌跡と、前記走行手段により実際に走行した軌道である自走行軌跡と、前記走行軌道生成手段により生成された自走行軌道とに基づいて、前記自走行軌跡と前記自走行軌道との誤差が少なくなるように、前記走行手段に補正値を与える走行誤差補正手段とを備えてなるものである。
また、本発明の移動体において、前記記憶手段は前記移動軌跡を座標点列として記憶し、前記走行軌道生成手段は、前記記憶手段に記憶された座標点列から、曲線近似によってスムージングした(N次)近似曲線を求め、該曲線を直線近似して走行軌道を生成する。
また、本発明の移動体において、前記走行誤差補正手段は、前記移動体の走行軌道からのズレ量の一定割合を補正値として補正する。
更に、本発明の移動体において、前記移動体は畝に沿って走行する農業ロボットであり、速度、操舵角、位置、畝を検出するセンサを備え、前記走行手段は、前記自走行軌道とこれらセンサによる検出値を用いて走行することを特徴とする。
また、本発明の移動体において、前記畝を検出するセンサは、畝の長さ方向の端部を検出する畝端センサと、畝の長さ方向に延びる斜面を検出する畝センサとを備えることを特徴とする。
また、本発明は、移動体の走行方法であって、移動した移動軌跡を記憶し、前記記憶された移動軌跡を編集して自走行軌道を生成し、前記生成された自走行軌道に基づいて走行するとともに、実際に走行した軌道である自走行軌跡と前記自走行軌道との誤差を補正する。
本発明によれば、移動体の制御がスムーズになり高精度の走行を可能とすると共に、あらかじめ地図や軌道作成などの付帯作業の必要がなく、安価で応用性が高い移動体を提供することができるという効果を奏する。
以下、本発明の実施の形態として、本発明の移動体を農業ロボットに適用した場合について図を用いて説明する。
図1は本発明の実施の形態における全体構成を示すブロック図である。この移動体100は、各種センサ1〜6と、これらセンサ1〜6からの情報と予め取得したGPSデータとに基づいて移動体を自走行させる制御部(ECUボックス)7と、制御部7からの指示に基づいて移動体を操舵する操舵部11と、移動体を走行駆動させる駆動部12と、操作/管理を行う操作部8と、農作業装置であるカッターモータ制御部9を備えている。
各種センサ1〜6としては、速度を検出する速度センサ1と、車輪の操舵角を検出する操舵角センサ2と、変動方位を検出するジャイロ3と、傾きを検出する傾斜センサ4と、畝の長さ方向に沿う斜面を検出することで畝の有無を検出する畝センサ5と、畝の長さ方向端部を検出する畝端センサ6を備える。
なお、速度センサ1と操舵角センサ2は、モータの単位時間当たりの回転速度を検出するロータリーエンコーダにより構成され、畝センサ5と畝端センサ6は、超音波の反射により畝の夫々の箇所を検出する超音波センサにより構成されている。
制御部7は、アンテナ10を介してGPS位置信号を受信するGPS受信装置76と、カッターモータ制御部9に駆動信号を与えるカッターモータドライバ75と、メイン制御部72(メイン処理部)と、I/O制御ボード71と、駆動制御部(駆動モータ制御マイコン)74と、操舵制御部(操舵モータ制御マイコン)73とを備え、メイン処理部72には各種データを記憶する記憶部72aを備えている。
駆動部12は、左右前後の駆動輪それぞれを駆動する左前駆動モータドライバ12a、左後駆動モータドライバ12b、右前駆動モータドライバ12cおよび右後駆動モータドライバ12bを備えている。
操舵部11は、左前輪を操舵する左前操舵モータドライバ11a、左後輪を操舵する左後操舵モータドライバ11b、右前輪を操舵する右前操舵モータドライバ11c、右後輪を操舵する右後操舵モータドライバ11dを備えている。
図2、図3のそれぞれは本実施の形態の移動体(農業ロボット)100を側面及び前方からみた図である。この移動体は四輪駆動による移動体であり、前後左右輪21,22を備え、電源ボックス101、農業機械取り付け部130が設けられ、前後左右夫々の駆動輪の車軸近傍における内側に畝センサ5が設けられ、外側に畝端センサ6が設けられている。この移動体100は左右輪の間に作業対象となる畝25を挟み適宜その畝を検出しつつ移動する。なお、移動体の前方正面には移動体の農業機械取り付け部130の照準を所定方向に定めるための照準151を設けた照準板150が設けられている。
以下、本実施の形態の動作について説明する。
まず、自走行を行う前提として、移動軌跡を取得する一例(移動軌跡取得処理)について説明する。本実施の形態の移動軌跡取得処理は、移動体(農業用ロボット)100を人が操作し手動走行を行って、その走行軌跡を取得することで行われる。また、本移動体は畝に沿った農作業を行うものであり、その移動軌跡の一例を図18に示す。
まず、自走行を行う前提として、移動軌跡を取得する一例(移動軌跡取得処理)について説明する。本実施の形態の移動軌跡取得処理は、移動体(農業用ロボット)100を人が操作し手動走行を行って、その走行軌跡を取得することで行われる。また、本移動体は畝に沿った農作業を行うものであり、その移動軌跡の一例を図18に示す。
農業では、畝立、播種(又は移植)・施肥・除草・収穫など一連の作業が最初の工程で作られる畝および畝間が以後の基準になり、農業ロボットなどの移動体はこれを基準に走行や作業を行うことになる。したがって、畝立て工程は従事者の意図するように移動体を操作・走行させ、その軌跡をGPS(位置認識手段)によって検出し、記憶部72aに記憶させる。
記憶部72aに記憶される軌跡は点列となるが、位置認識手段は誤差をもっているのでこれらの点列を直線で結ぶと折れ線になる。位置認識手段は時として異常に大きな誤差を生む場合があるので、この場合単に結んでしまうと折れ線が大きく振れることになる。
一般にティーチングなどの手法ではこの折れ線を軌道とするので、走行の誤差が大きくなったり、軌道の方向が大きく変化する傾向になるので、反転時に移動体が軌道より膨らんでしまい、精度が悪くなる。そこで、各点をN次近似曲線(図参照)でスムージングすることによって、各点の異常ばらつきによる誤差を最小化し、且つ軌道が滑らかになり、膨らみを抑制できるので高精度な走行が可能となる。
曲線をそのまま軌道とすると制御速度が遅くなり、制御性が追いつかなくなるため、この曲線を更に直線近似(折れ線近似)することによって、制御時のリアルタイム解析の負担を低減できる。GPSなどによる位置認識手段は、その特性上時に異常な値を示すことがあり、この値と移動体の現位置との差を誤差補正値とすると、補正が大きくなり過ぎて適正な制御ができない。そこで、補正量に重みをつけて誤差補正することによって、異常な値による悪影響を最小限に抑える事ができる。以下、詳述する。
移動(走行)軌跡取得処理について図4のフローチャートを用いて説明する。走行軌道取得処理が開始されると、まず、初期化処理が行われて(ステップS1)計測ボタンが押下されて計測(手動走行)が開始される(ステップS2)。GPSおよび速度センサ、傾斜センサにより位置、速度、傾きを検出して走行情報を取得する(ステップS3)。GPSと傾きから3次元における現在地を計算し時間情報と共に記録する(ステップS4)。なお、このとき付帯情報としてロボットの作業内容(畝立、播種(又は移植)・施肥・除草・収穫など)を現在地情報に対応させて記憶するようにしてもよい。
次に一つの畝にわたる走行を終了した場合(ステップS6、Yes)、移動体を停止させて計測終了ボタンを押下し(ステップS7)、全畝を終了していない場合(ステップS8,No)は、マニュアル操作にて次の畝に移動し(ステップS9)、ステップS2に戻る。なお、ステップS8において、一つの畝の走行が終了していない場合(ステップS6、No)はステップS3に戻る。全畝が終了した場合(ステップS8,Yes)は移動(走行)軌跡取得処理を終了する。
次に移動軌跡から自走行を行う自走行軌道を生成する処理として走行軌道編集処理について図5のフローチャートを用いて説明する。
まず、近似式の次数(n)を指定する初期情報の入力を行う(ステップS31)。次に移動軌跡を記憶装置から読み取り(ステップS32)、軌跡情報を点列データとしてn次近似曲線を求める(ステップS33)。n次曲線の求め方として、重みつきパラメータを採用する。
直線近似として、図19(a)に重みつきパラメータが0.5の場合を例示する。この場合は点列を構成する二つの連続する点の中点を順次求め、これらを順に接続して求める。
2次曲線近似として、図19(b)に示すように、軌跡データの点列をある区間毎に区切って最小二乗法により各区間における曲線を決定してこれらをつなぎ曲線を求める。
3次曲線(スプライン)近似として、図19(c)に示すように、軌跡データの点列を全区間でスプライン近似を行う。近時はNURBS曲線で行う。これにより、滑らかな線を構築することができる。
上述のようにn次近似曲線が求まると、次に、図19(d)に示すように、これを新たに等間隔の折れ線(走行軌道)に変換し(ステップS34)、求まった自走行軌道を記憶装置に保存し(ステップS35)、畝が終了するまで、上記動作を繰り返す(ステップS36)。
次に、自走行処理について図6〜図8のフローチャートを用いて説明する。
上述した走行軌道編集処理で得られた自走行軌道データを記憶装置から読み取り(ステップS61)、図示しないカウンタ(距離計)をリセットし(ステップS62)、平均速度(目標値)を設定する(ステップS63)。
ジャイロセンサ、距離計(カウンタ値)からデッドレコニングの現在位置を求める(ステップS64)。デッドレコニングの現在位置とは、走行した計測データに基づいて算出される現在位置である。超音波センサにより移動体(ロボット)の方向角を求める(ステップS65)。この方向角の算出については、図9、図10に示すように行う。すなわち、前後左右輪に設けられた畝センサ5により、畝の両斜面からの距離Dfl,Dfr,Frl,Drrを求め、図9に示す演算式より方向角θ(Δθ:ズレ角)を求める。
受信されるGPSの値が更新された場合(ステップS66,Y)、GPS、傾斜角センサからGPSの現在位置を求める(ステップS67−1)。畝センサ5により取得された畝情報よりGPSの補正を行う(ステップS67−2)。そして、補正されたGPSの現在位置よりデッドレコニングの補正を行う(ステップS67−3)。そして、デッドレコニングの現在位置に該当する軌道(折れ線)データを得る(ステップS68)。
ここで、ステップS67−2で行われる畝情報に基づくGPSの補正について図20を用いて説明する。この補正は4つの畝センサ5より得られる畝の両斜面と各畝センサとの距離(距離Dfl,Dfr,Frl,Drr)から畝の移動体の中心に対する畝中心線からのズレ量ΔYを求める。次に畝(自走行軌道データ)を作成するときに得た、畝中心線からΔYだけオフセットした線を作成する。移動体はこのオフセット線上のどこかにあるはずなので、GPS座標がオフセット線上で最も近い点になるように補正する。
次にステップS67−3におけるデッドレコニングの補正について説明する。まず、GPS位置情報が補正されて取得されると、上記デッドレコニングの位置情報との差分を求める。この差分は移動体のドリフト、タイヤのスリップなどによってジャイロによる測定誤差が蓄積することにより発生するものである。そして、求められた差分を1/n(例えばn=2)だけデッドレコニング位置情報を補正されたGPSの位置情報に近づけるようにする。図11は、nを2とした場合に、その補正処理を示す概念図であり、GPSの変動(黒丸)に対して、デッドレコニングの変動(白丸)が少なくなっていることを示している。
このデッドレコニングの補正は、図11より理解されるように、GPSにより重みをつけてデッドレコニングを修正することにより、移動平均のような効果が得られる。これによりGPSの変動による影響を低減することができる。なお、GPSにより求めた位置とデッドレコニング位置とのズレ量が想定外の範囲にあるときは、デッドレコニングの補正は実施しない。
次に、図12に示されるように、自走行している現在の折れ線データを求める(ステップS68)。そして、図13に示されるように、現在のデッドレコニング位置に最も近い軌道上の点(射影点)を求める(ステップS71)。射影点での接線方向(目標とする方向角)を求め(ステップS72)、現在のデッドレコニング位置と走行起動のズレ量を求める(ステップS73)。
ズレ量が許容範囲にある場合は(ステップS74)、駆動制御マイコンへ必要な速度を送信する(ステップS75)とともに、操舵制御マイコンへ起動修正に必要な操舵角を送信する(ステップS76)。センサエラーが無い場合において(ステップS77,No)、畝センサ出力がゼロとなり(ステップS78,Yes)、畝が検出されなくなった場合は、走行軌道(畝)が終了したか否か判断が行われ、畝が終了していない場合(ステップS81,No)は、図14に示すように、次の畝に移るため、移動体の長さ分ほど枕地部を直進し(ステップS82)、移動体を走行軌道の方向に向けるため90度回転させる(ステップS83)。以上において、ステップS71〜ステップS76は本発明の走行誤差補正手段を構成している。

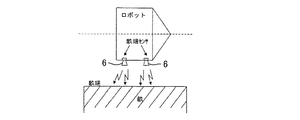

そして、図15に示すように、畝端において、畝端を畝端センサ6で検出しつつ枕地部で軌道走行する(ステップS84)。図14に示すように目標のn番目の畝に到達した場合は(ステップS85,Yes)、移動体を目標の畝の長さ方向に向けるため更に90度回転させて(ステップS85)、畝間の走行を開始する(ステップS86)べく、ステップS64に戻る。
なお、ステップS81において走行軌道が全て終了した場合(ステップS81,Yes)は処理を終了する。またステップS78において畝センサによる畝が検出されている場合は(ステップS78,No)、ステップS64に戻る。また、ステップS74においてズレ量が許容範囲内でない場合(ステップS74,No)及びセンサエラーがある場合(ステップS77,Yes)は緊急停止が行われる(ステップS79)。
なお、図16に移動体が旋回する様子を示している。
図17は農業機械取り付け部130に取り付けられる農業機械の一例を示す側面図である。この農業機械はブロッコリーの刈り取り機200を示し、刈り取り機200全体がワイヤー201により吊下される。この刈り取り機200は、取手202が設けられた支持棒203と、支持棒203の先に設けられる刈り取り部204を備え、刈り取り部204は、モータ205が取り付けられる断面半円状の外カバー206と、外カバー206の内側に設けられ、ブロッコリー300を押さえる断面半円状のブロッコリーカバー207と、ブロッコリーカバー207と外カバー206の間に回転可能に設けられ、モータ205により回転駆動されてブロッコリー300をカットする回転刃208とを備えている。取手202にはモータ駆動スイッチ210が設けられており、このスイッチ210の押下によりカッターモータ制御部9を介して回転刃208が回転し、ブロッコリーをカットする。
1 速度センサ、2 操舵角センサ、3 ジャイロ、4 傾斜センサ、5 畝センサ、6 畝端センサ、7 制御部、8 操作パネル、9 カッターモータ制御部、10 GPS受信アンテナ、11 操舵駆動部、12 駆動部、72 メイン処理部、72a 記憶部。
Claims (6)
- 移動した移動軌跡を記憶する記憶手段と、
前記記憶手段に記憶された移動軌跡を編集して自走行軌道を生成する走行軌道生成手段と、
前記走行軌道生成手段により生成された自走行軌道に基づいて走行する走行手段と、
前記走行手段により実際に走行した軌道である自走行軌跡と、前記走行軌道生成手段により生成された自走行軌道とに基づいて、前記自走行軌跡と前記自走行軌道との誤差が少なくなるように、前記走行手段に補正値を与える走行誤差補正手段と
を備えてなる移動体。 - 前記記憶手段は前記移動軌跡を座標点列として記憶し、前記走行軌道生成手段は、前記記憶手段に記憶された座標点列から、曲線近似によってスムージングした(N次)近似曲線を求め、該曲線を直線近似して走行軌道を生成することを特徴とする請求項1に記載の移動体。
- 前記走行誤差補正手段は、前記移動体の走行軌道からのズレ量の一定割合を補正値として補正することを特徴とする請求項1に記載の移動体。
- 前記移動体は畝に沿って走行する農業ロボットであり、
速度、操舵角、位置、畝を検出するセンサを備え、前記走行手段は、前記自走行軌道とこれらセンサによる検出値を用いて走行することを特徴とする請求項1に記載の移動体。 - 前記畝を検出するセンサは、畝の長さ方向の端部を検出する畝端センサと、畝の長さ方向に延びる斜面を検出する畝センサとを備えることを特徴とする請求項4に記載の移動体。
- 移動体の走行方法であって、
移動した移動軌跡を記憶し、
前記記憶された移動軌跡を編集して自走行軌道を生成し、
前記生成された自走行軌道に基づいて走行するとともに、実際に走行した軌道である自走行軌跡と前記自走行軌道との誤差を補正する
移動体の走行方法。
