Abstract
【課題】 歯の歯頚部５や咬合面凹溝６内まで効率よく良好に磨く。
【解決手段】 歯刷子の柄の先端部分１２の前面を前方へＵ字形に膨出した凸曲面１３に形成し、この凸曲面１３に刷子毛１をほぼ１８０°の方向へ拡がって植立し、その毛先を稜線２を持った三角柱形に切り揃え、歯頚部分５や、咬合面の凹溝６のような、通常の歯刷子では清掃を十分に行い難い箇所でも、刷子毛１の稜線部分によって良好に磨くことが可能にした歯刷子である。
【選択図】 図３
【解決手段】 歯刷子の柄の先端部分１２の前面を前方へＵ字形に膨出した凸曲面１３に形成し、この凸曲面１３に刷子毛１をほぼ１８０°の方向へ拡がって植立し、その毛先を稜線２を持った三角柱形に切り揃え、歯頚部分５や、咬合面の凹溝６のような、通常の歯刷子では清掃を十分に行い難い箇所でも、刷子毛１の稜線部分によって良好に磨くことが可能にした歯刷子である。
【選択図】 図３
Description
本発明は歯刷子にかかり、更に詳しく述べれば、植毛を稜線を持った三角柱形に切り揃えてなる歯刷子に関するものである。
従来の歯刷子は、植毛の先端を平面になるように切り揃え、或いは波うたせて切り揃えていた。しかし、このような歯刷子では、歯の根元、即ち歯と歯茎との境界の歯頚部分や、歯の咬合面の凹溝等の清掃を完全に行うのが困難で、これらの部分に食物の残滓などが付着した状態になり易かった。そしてこれらの付着物は乳酸発酵を起こして歯を浸食して虫歯を作り、一旦浸食が起きると一層残滓などの除去が困難になっていた。
従って、本発明は歯の歯頚部分や咬合面の凹溝や、虫歯の浸食部分などの清掃を容易に行いうる歯刷子を実現するものである。
本発明による歯刷子は、柄の先端部分の前面に毛先が三角柱形に切り揃えられた刷子毛が植立されている。このために柄の刷子毛を植立した先端部分前面はＵ字形に前方へ膨出した凸曲面をなし、刷子毛はこの凸曲面にほぼ１８０°の方向へ拡がって植立されている。上記三角柱の稜線は、上記凸曲面の中心線に平行してその前方に位置する。
上記柄の基部は、望ましくは円筒状をなし、その内腔に歯間刷子を収容している。この円筒状部分は適所で分断され、この分断箇所は着脱可能に結合されている。上記歯間刷子の刷子毛に対応する箇所の筒壁には、内腔より外界へ通ずる複数の小径の通気孔が穿孔されている。
本発明による歯刷子は、上述のように刷子毛１の毛先が三角柱形に切り揃えられているので、その稜線部分２を利用すれば、歯３と歯茎４との境界に位置する歯頚部分５や、咬合面の凹溝６のような、通常の歯刷子では清掃を十分に行い難い箇所でも良好に清掃することが可能で、これにより虫歯の発生を防止することができる。
そして、一旦虫歯が発生すると、通常の歯刷子ではその浸食孔内の清掃が一層困難になるが、本発明による歯刷子を用いれば、このような浸食孔内も清掃して、虫歯の進行を抑制することができる。
また、歯刷子は、一般的に歯間の清掃が難しいが、柄の内部に歯間刷子を収納しておくことにより、歯刷子を取出して歯間を清掃することができ、従って歯をより清潔に保つことができる。
柄の先端の刷子毛を植える部分は、前面がＵ字形に膨出した凸曲面に形成し、この凸曲面のほぼ全域に刷子毛が約１８０°の方向へ拡がって植立される。刷子毛としては、従来から使用されている豚毛や合成繊維を使用することができる。刷子毛は前方に稜線を有するほぼ正三角柱状に先端が切り揃えられる。柄の基部は中空円筒形に作られ、その内腔に歯間刷子を収容する。その筒壁は適所を開閉可能にするために切り離し、その切断端をねじ結合する。筒壁の歯間刷子の刷子毛に対応する箇所には複数の小径の通気孔を設ける。

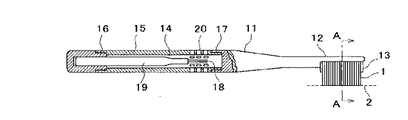

図１及び図２において、柄１１の先端部分１２は、その前面が前方へ向ってＵ字形に膨出した凸曲面１３をなし、この凸曲面１３上に刷子毛１が植立され、これら刷子毛１は凸曲面１３に植立した関係上１８０°の方向に拡がっている。この拡がった刷子毛１の毛先は、稜線２を有する三角柱形に切り揃えられる。
柄１１の基部は内腔１４を有する円筒状に形成され、その円筒壁１５は部分１６、１７で分断され、これら分断部分では分断端がねじ結合によって着脱可能に結合している。内腔１４内には刷子毛１８を有する歯間刷子１９が収容されている。円筒壁１５の歯間刷子１９の刷子毛１８に対応する箇所には、複数の小径の通気孔２０が穿孔されている。
上述の三角柱形の歯刷子は、その刷子毛の先端が作る面の大きさが通常の歯刷子に較べて大きいために、短時間で歯の広範囲を磨くことができ、かつ刷子毛１の稜線２の部分が歯頚部分５や咬合面の凹溝６の奥部まで到達して完全な清掃を行うことができる。特に、歯頚部分５や咬合面凹溝６は歯垢が溜り易く、虫歯による浸食が起こり易いが、上述の三角柱形の歯刷子を用いれば、このような浸食孔内の清掃も可能であるために、虫歯の進行を抑制することができる。
また、歯垢が溜まり易い歯間は、歯間刷子を用いないと清掃し難く、正常な歯刷子とは別の歯間刷子を使用するのが煩雑であったが、上記実施例では、正常な歯刷子の柄の内部に歯間刷子を収納しているので手軽に正常な歯刷子と歯間刷子の両方を用いた歯の清掃を実行することができる。
上記実施例から明らかなように、本発明による歯刷子は、これを常用することにより歯垢を十分除去し、虫歯の予防に貢献することができるほか、従来の歯刷子の使用によって
虫歯が出来かかった患者の治療の一環として、本発明による歯刷子を使用させることにより、虫歯の浸食孔内を清掃して虫歯の進行を抑制することも可能である。
虫歯が出来かかった患者の治療の一環として、本発明による歯刷子を使用させることにより、虫歯の浸食孔内を清掃して虫歯の進行を抑制することも可能である。
１ 刷子毛
２ 稜線
３ 歯
４ 歯茎
５ 歯頚
６ 凹溝
１１ 柄
１２ 先端部分
１３ 凸曲面
１４ 内腔
１５ 円筒壁
１６ 分断部
１７ 分断部
１８ 刷子毛
１９ 歯間刷子
２ 稜線
３ 歯
４ 歯茎
５ 歯頚
６ 凹溝
１１ 柄
１２ 先端部分
１３ 凸曲面
１４ 内腔
１５ 円筒壁
１６ 分断部
１７ 分断部
１８ 刷子毛
１９ 歯間刷子
Claims (4)
- 柄の先端部分の前面にほぼ１８０°の方向へ拡がって刷子毛が植立され、上記柄の先端部分前面の中心線に平行にこれから離れてその前方に位置する稜線の両側に形成される三角柱面に沿って、上記刷子毛を切り揃えてなる歯刷子。
- 請求項１において、上記柄の先端部分の前面は、前方へ向ってＵ字形に膨出した凸曲面をなし、この凸曲面に上記刷子毛が植立されていることを特徴とする歯刷子。
- 請求項１または２において、上記柄は基部が中空円筒状をなし、その内腔に歯間刷子を収容していることを特徴とする歯刷子。
- 請求項３において、上記基部の上記歯間刷子の刷子毛に対応する箇所に、その内腔より外界に通ずる複数の通気孔が穿孔されていることを特徴とする歯刷子。
