Abstract
【解決手段】 該検出装置は、各ビード解除ロールR1,R2に移動可能に支持される少なくとも1つのセンサ部材3と、各センサ部材を収縮静止位置と延出作業位置との間で移動可能に駆動するための駆動手段5と、作業位置にあるセンサ部材3によって発生される制御信号に応答して作用するように構成された電子制御ユニット34を有する。
【選択図】 図6
Description
図2は、それぞれ駆動アセンブリを備える、図1のタイヤ取り付け/取り外し機の前記一対のビード解除ロールの側方立面図である。
図3は、そのセンサ部材が、取り外されるタイヤ付き車輪の車輪リムエッジに当接する延出位置にある状態の、本発明による自動検出装置を備える部分を断面で示す上方ロール付きアームを示す図である。
図3aは、図3のテレスコピックアームを拡大して詳細に示す図である。
図4は、そのセンサ部材が後方の休止位置にある状態の図3のロール付きアームを示す図である。
図4aは、別の作業状態にある図3aの詳細を示す図である。
図5は、本発明による自動検出装置を備えるビード解除ロールの作業経路を示す図である。

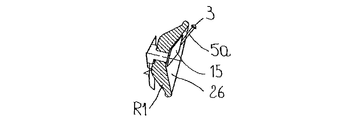

図6は、ビード解除ロールが、取り外されるタイヤの車輪リムに当接するように正しく位置決めされ、センサ部材が車輪リムエッジの外側に当接するその延出作業位置にある状態の本発明による自動検出装置を拡大して示す側面図である。
図7は、図6に類似しているが、ビード解除ロールが車輪リムエッジの外側に当接する誤った位置にあり、センサ部材がその延出位置にあり、まだ車輪リムエッジに当接していない状態を示す図である。
図8は、図6に類似の図であるが、ビード解除ロールとセンサ部材との両方がタイヤ付き車輪のタイヤ側に誤って当接している状態を示す図である。

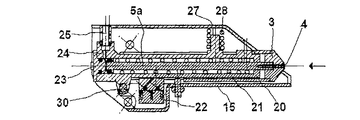

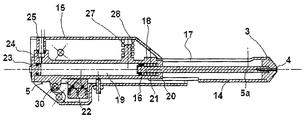

図9は、そのトリム(trim)が延出作業位置にある第1工程における本発明による自動検出装置の長手方向断面図である。
図10は、図9に類似の図であるが、そのトリムが前記自動検出装置の延出作業位置にある第2工程を示す図である。
図11は、図9及び図10の自動検出装置の後方休止位置にある状態の長手方向断面図である。
図12は、ビーム解除ロールが、取り外されるタイヤ付き車輪の車輪リムエッジに当接し、センサ部材が機械式ではない、本発明の自動検出装置の別実施例を側面図である。
図13は、リニアアクチュエータの延出位置が引っ込められている図12の自動検出装置の側面図である。
図14は、本発明による自動検出装置を備える、図1の車輪取り付け/取り外し機の作業工程を示すブロック図である。
図15は、本発明による自動検出装置が各ビード解除ロール内に取り付けられた一対の側方ロール付きアームに対する実質的に水平な回転軸心を有する車輪支持体を備える車輪取り付け/取り外し機の僅かに上方からの斜視図である。
そして、図16は、本発明による図15のリニア検出装置の詳細を拡大して示す断面図である。
ロール付きアームT1及びT2の接近移動を互いに減速し、これによって、タイヤ12の損傷を避けるために、空気ジャッキM3によってタイヤ付き車輪9に対してクランプ作用が提供される、
空気ジャッキM1及びM2を起動して、そのそれぞれのロール付きアームT1及びT2を伸張させ、これによって、アームをタイヤ付き車輪9の回転軸心の方向に前進移動させる。これにより、二つの斜め方向の移動、即ち、ロール付きアームT1及びT2の伸張と相互接近移動の組み合わせ動作によって、その各ビード解除ロールR1,R2が、その丸いエッジが、各エッジ7よりも小径の車輪リム8の中間バンド12(図4)に達するまで、車輪リムのエッジ7とタイヤPのビードとの間に挿入される、
前記両ジャッキM1及びM2を停止する、そして、

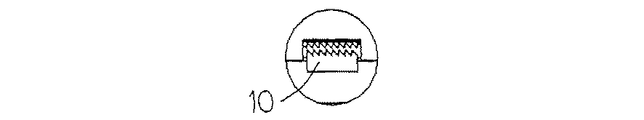

各ブレーキ10の作用開始により、両ロール付きアームT1及びT2を同時にロックし、それによって、各ロール付きアームを、その各ビード解除ロールがタイヤ付き車輪9の車輪リム8の前記バンド12に到達する前に、前記到達された延出位置にロックする。
R1,R2 ビード解除ロール
T1,T2 テレスコピックアーム
M1,M2,M3 空気ジャッキ
P タイヤ
1 自動検出装置
3 センサヘッド
5 アクチュエータ
5a ロッド状部材
7 エッジ
8 車輪リム
9 タイヤ付き車輪
12 中間バンド
15 箱状体
22 マイクロスイッチ
28 コイルバネ
30 ピン
32 電子バルブ
33 流体源
34 電子制御ユニット
Claims (14)
- そのタイヤビードをその車輪リムエッジから解除するべきタイヤ付き車輪(9)のための少なくとも1つの回転可能支持体(G)と、そのそれぞれが少なくとも1つの各ビード解除ロール(R1,R2)を支持するとともに使用時において前記タイヤ付き車輪(9)に面して位置するように構成された少なくとも1つの延出及び収縮可能なビード解除ロール付きアーム(T1,T2)とを有するタイヤ取り付け/取り外し機用の自動検出装置であって、各ビード解除ロール(R1,R2)に移動可能に支持される少なくとも1つのセンサ部材(3)と、各センサ部材(3)を、静止位置と、延出作業位置との間で移動可能に駆動するための駆動手段(5)と、前記作業位置にある前記センサ部材(3)によって発生される制御信号に応答して作用するように構成された電子制御ユニット(34)とを有することを特徴とする検出装置。
- 前記駆動手段(5)は、各センサ部材(3)を支持するように構成されるとともに、各リニアアクチュエータによって制御されて、前記延出作業位置と前記後方静止位置との間で移動される、ロッド状部材(5a)を備える少なくとも1つのリニアアクチュエータを含むことを特徴とする請求項1に記載の検出装置。
- 前記駆動手段(5)のための支持部材又はケース(15)を有することを特徴とする請求項1又は2に記載の検出装置。
- 前記支持部材(15)は、各ビード解除ロール(R1,R2)に配置されていることを特徴とする請求項3に記載の検出装置。
- 前記センサ部材(3)は機械式センサであることを特徴とする請求項1〜4のいずれか一項に記載の検出装置。
- 前記支持部材又はケース(15)とその各駆動手段(5)との間に、連接手段(articulation means)(30)と弾性戻り手段(28)とを有することを特徴とする請求項5に記載の検出装置。
- 前記支持部材(15)と前記駆動手段(5)との間の回転移動に応答して前記電子制御ユニット(34)に信号を送るように構成されたスイッチ手段(22)を有することを特徴とする請求項5又は6に記載の検出装置。
- 前記センサ部材(3)は光センサであることを特徴とする請求項1〜4のいずれか一項に記載の検出装置。
- 前記センサ部材(3)は、容量型又は誘導型センサであることを特徴とする請求項1〜4のいずれか一項に記載の検出装置。
- 前記電子制御ユニット(34)は、前記センサ部材(3)が前記タイヤ付き車輪(9)の車輪リムのエッジ(7)に当接する時、該センサ部材(3)から少なくとも一つの制御信号を受けるように構成されていることを特徴とする請求項1〜9のいずれか一項に記載の検出装置。
- 前記電子制御ユニット(34)は、下記の工程を含む作業を開始するように構成されていることを特徴とする請求項1〜10のいずれか一項に記載の検出装置:
前記ロッド状部材(5a)をその静止位置に戻す、
前記ロール付きアーム(T1,T2)の相互接近移動と、回転軸心に向かう移動との合成移動を制御する、そして、
前記回転支持体(G)を回転させて前記ロール付きアーム(T1,T2)をロックする。 - 前記リニアアクチュエータ(5)の前記ロッド状部材(5a)は、制御部材(32)によって前記延出作業位置に保持されることを特徴とする請求項1〜11のいずれか一項に記載の検出装置。
- 前記制御部材(32)は電子バルブであることを特徴とする請求項12に記載の検出装置。
- 前記制御部材(32)はスイッチであることを特徴とする請求項12に記載の検出装置。
