Abstract

【課題】 比誘電率が低く機械的強度及び密着性の高い有機高分子膜を形成するため、均一且つ微細な分子サイズの空孔を有すると共に高架橋密度である有機高分子膜を形成することができる前駆体溶液と、該前駆体溶液を用いた有機高分子膜の形成方法を提供する。
【解決手段】 本発明の有機高分子膜の前駆体溶液は、ルイス酸である第１のモノマーＡと、第１のモノマーとルイス酸塩基反応するルイス塩基である第２のモノマーＢと、極性基を有する犠牲有機分子Ｃとを含む。該前駆体溶液を用いて有機高分子膜を形成するには、基板上に塗布した前駆体溶液の内部において、第１のモノマーＡと第２のモノマーＢとに犠牲有機分子Ｃを内包する超分子構造を形成させる。次に、第１のモノマーＡと第２のモノマーＢとを共重合させた後に、犠牲有機分子Ｃを除去して空孔を形成する。
【選択図】 図１

Description

本発明は、有機高分子膜及びその形成方法に関するものであり、特に、低比誘電率且つ高機械的強度である層間絶縁膜及びその形成方法に関する。
従来から、超ＬＳＩ等の層間絶縁膜として、耐熱性の向上のため芳香族系分子を重合した高分子からなる有機高分子膜が使用されている。具体的には、ポリイミド誘導体、ポリアリルエーテル誘導体、ポリキノリン誘導体、ポリパラキシレン誘導体などが知られている。これらの高分子は炭素を主成分とするため、ＳｉＯ2 系の層間絶縁膜に比べて構成分子の分極率が低く、低誘電率層間絶縁膜として注目されている。
具体的には、炭素を主成分とする有機高分子の比誘電率は例えば２．４〜３．０程度であり、ＳｉＯ2 系層間絶縁膜の誘電率が３．３〜４．５程度であるのに比べて低い。但し、ＳｉＯ2 系の材料においても、有機成分を導入した有機ＳＯＧ（Spin On Glass ）では２．９程度の比誘電率の層間絶縁膜が知られている。
これらの従来の有機高分子膜について、更に比誘電率を下げる目的で多孔質化することが検討されており、１手法として架橋密度を低下させることで多孔質化が実現されている。しかし、このようにした場合、有機高分子膜の機械的強度及び密着性は架橋密度が高いほど大きいため、架橋密度低下に伴って機械的強度及び密着性が低下する。また、架橋密度を低下させるとガラス転移温度が低下し、有機高分子膜を層間絶縁膜として形成した後に行なう熱処理工程において、層間絶縁膜の軟化の原因となる。その結果、多層配線構造の変形及び破壊が起こりやすくなる。
これに対し、密着性及び機械的強度の低下を招くことなく有機高分子の低誘電率化を実現するために、内部に空孔を有する構造の分子を合成し、該分子を重合することによって空孔のある高分子構造体を形成する方法が知られている。
また、３次元空孔を内包する３次元重合高分子構造を有する低誘電率有機高分子を利用することが提案されている（特許文献１）。
このような有機高分子として、例えば、図１２（ａ）に示すようにして得られるユニットからなる高分子構造体がある。つまり、４つの官能基群を有し且つ３次元構造を持つ第１の架橋分子と、前記官能基と化学結合する２つの官能基群を有し且つ直鎖状（２次元構造）である第２の架橋分子とを共重合することによって、ダイヤモンド構造を有し且つ分子サイズの３次元空孔を含有する高分子構造体が形成できる。これを図１２（ｂ）に示す。図１２（ｂ）において、図１２（ａ）に示したユニットの１つを一点鎖線で囲って例示している。
これについて、以下に具体例を挙げて更に説明する。
３次元架橋分子として、図１３（ａ）に示した、４つのアミノ基を有するテトラアミノアダマンタン誘導体使用する。また、２次元架橋分子として、図１３（ｂ）に示した、カルボキシル基を有するベンゼンテトラカルボン酸誘導体を使用する。これらの物質を基板上に塗布して熱処理を行なうと、例えば１０個のテトラアミノアダマンタン誘導体と１２個のベンゼンテトラカルボン酸誘導体とが互いに共重合し、図１４に示すような、ダイヤモンド構造を有する重合高分子膜（かご状の重合高分子膜）が形成される。ここで、図１４中のａはテトラアミノアダマンタン誘導体部分を示し、ｂはベンゼンテトラカルボン酸誘導体部分を示す。また、ｃは空孔を示す。
この場合、重合高分子膜の内部には多数の分子レベルの空孔ｃが形成されている。空孔ｃが分子レベルのサイズを有すると共に網目状の重合高分子膜の内部に均一に分散しているため、該重合高分子膜の比誘電率は極めて小さくなる。
しかし、このようにして合成される高い架橋密度を有する有機高分子膜は、高度な３次元ネットワークを有するので、ゲル化する傾向が強い。ここで、ゲルとは、重合反応が進むと共に架橋が進行するにつれて大量の溶媒がネットワーク中に取り込まれ、不溶化した湿潤固体である。
ゲルから成形体を形成すること及び薄膜化に適した原材料を調製することは非常に困難であるし、ゲルを基板上に塗布することは不可能である。このようなゲル化の問題があるため、膜中に分子レベルのサイズを持つ空孔を有し且つ高い架橋密度を有する有機高分子膜を形成することは困難であった。
本願発明者は、前記のゲル化の問題を解決するための技術として、ルイス（Lewis ）酸とルイス塩基とを酸塩基相互作用により自己組織化させることによって、３次元重合高分子構造を形成する方法を見出した（特願２００３−０９９９０４）。例えば、ルイス酸としてベンゼンテトラカルボン酸誘導体モノマーを、ルイス塩基としてテトラアミノアダマンタン誘導体モノマーを用い、これらを溶液中でルイス酸塩基反応させる。このようにすると、ルイス酸とルイス塩基とが電気的相互作用で結合し、溶液中にモノマー付加体が形成される。このモノマー付加体が含まれている溶液から溶媒を揮発させると、３次元構造である超分子構造が得られる。該構造は、図１２（ａ）及び（ｂ）に示した構造である。但し、モノマー同士は電気的相互作用で結合している。
特開２００１−３３２５４３号公報
しかしながら、前記の自己組織化による分子内空孔形成方法では、以下のような課題が存在する。
つまり、前記の自己組織化による分子内空孔形成方法では、合成のために要求される条件が厳しく、高度に制御された反応雰囲気が必要とされることが課題であった。
更に、高度に制御された反応雰囲気においても、熱振動が高分子の構造の乱雑さを招くため、自己組織化が阻害されやすいという課題があった。つまり、溶液中においてルイス酸塩基反応に基づく水素結合により形成された超分子構造は、熱などの揺らぎによって簡単に壊れてしまう。このため、重合の際の加熱により超分子構造が壊れた結果、大部分がランダムな構造となった有機高分子膜しか得られない場合がある。このようにして自己組織化が阻害された場合の影響として、比誘電率の上昇及び機械強度の低下などがある。
上記に鑑み、本発明の目的は、ダイヤモンド構造を有しており、このことによって大きさと分布とが均一であり且つ微細な多数の分子サイズ空孔を有すると共に高架橋密度である有機高分子膜を形成するため、有機高分子膜の前駆体溶液と、該前駆体溶液を利用する有機高分子膜の形成方法とを提供することである。
上記の目的を達成するため、本発明に係る有機高分子膜形成用の前駆体溶液は、ルイス酸である第１のモノマーと、第１のモノマーとルイス酸塩基反応を生じるルイス塩基である第２のモノマーと、極性基を有する犠牲有機分子とを含む。
このような前駆体溶液を使用すると、溶媒を揮発させることにより、第１のモノマーと第２のモノマーとが犠牲有機分子を鋳型としてルイス酸塩基反応により緩やかに結合し、超分子構造を形成することができる。このため、第１のモノマーと第２のモノマーとを共重合することにより、均一且つ分子サイズの空孔を有する有機高分子膜の形成に使用できる。鋳型として機能していた犠牲有機分子を熱処理又はプラズマ処理等によって分解した上で揮発させることにより、空孔とすることができるのである。
ここで、ルイス酸塩基及びルイス酸塩基反応について説明する。
ルイス酸塩基とは、ルイスによって定義された酸塩基である。該定義によると、電子対を与えて相手と化学結合を形成するもの（電子対供与体と言う）が塩基であり、電子対を受け取って相手と化学結合するもの（電子対受容体と言う）が酸である。また、ルイス酸塩基反応とはルイス酸とルイス塩基との反応であり、電子対授受とそれに伴う結合の再編成として理解される。このため、水素イオンの関与しない反応であっても電子対の授受が伴えば酸塩基反応として説明される。例えば、配位結合を形成する場合などである。
また、犠牲有機分子とは、超分子構造が形成される際に内包されることによって超分子構造の安定化の役割を果たし、第１のモノマーと第２のモノマーとが共重合された後に分解除去されて空孔を残す有機分子である。
また、第１のモノマーはルイス酸であり且つ第２のモノマーはルイス塩基であるから、いずれも極性を有している。このため、第１のモノマー及び第２のモノマーと極性基を有する犠牲有機分子とは相互作用が強く、このことから相溶性も高い。よって、犠牲有機分子の凝集を防ぐことができるため、犠牲有機分子は均一且つ微細な粒子として前駆体溶液中に存在する。このような犠牲有機分子を鋳型とすることができることから、均一且つ微細な空孔を形成することができる。
このことについて以下に説明する。
従来の多孔質有機高分子膜では、モノマーが無極性の有機分子からなっているために、極性基を有する犠牲有機分子とモノマーとの相溶性が悪い。犠牲有機分子が犠牲有機分子として使用可能であるためには比較的低温（400℃程度以下）で熱分解することが条件として挙げられるが、このような物性を有する有機分子は一般に極性基を有しているのである。
このようにモノマーと犠牲有機分子との相溶性が悪い場合、溶液中で、犠牲有機分子同士及びモノマー同士の凝集が促進されてしまう。犠牲有機分子が凝集すると、犠牲有機分子の分散性が悪くなり、これを鋳型として空孔を形成する際に空孔径の拡大を招く。したがって、犠牲有機分子の凝集は、多孔質有機高分子膜を形成する上での大きな課題となっていた。
しかしながら、本発明に係る有機高分子膜形成用の前駆体溶液では、ルイス酸である第１のモノマー及びルイス塩基である第２のモノマーは、どちらも極性を有している。このため、第１のモノマー及び第２のモノマーと、極性基を有する犠牲有機分子との相互作用が大きく、相溶性が高い。この結果、犠牲有機分子が凝集を起こすことが無い。
以上のことから、本発明の有機高分子膜形成用の前駆体溶液は、サイズと分布とが均一であり且つ微細な空孔を有する有機高分子膜の実現に使用できる。また、前駆体溶液中で形成された超分子構造を維持して共重合されているため、高い架橋密度を有する有機高分子膜となっている。
尚、第１のモノマー及び第２のモノマーのうち、いずれか一方が３次元架橋分子であると共に他方が２次元架橋分子であることが好ましい。
ここで、３次元架橋分子とは、３個以上の官能基群を有する分子であり、２次元架橋分子とは、２個の官能基群を有する直鎖状分子を言う。
また、官能基群とは、１個又は複数個の官能基からなり且つ分子と分子とが結合することができる箇所を意味し、官能基の化学的な数を問わないものとする。例えば、１つのカルボキシル基（官能基）は、２つのアミノ基（官能基）と結合して１つのイミダゾールを形成する。この際、１つのカルボキシル基と２つのアミノ基とが１つの結合部位を形成するため、１つのカルボキシル基及び２つのアミノ基をそれぞれ１つの官能基群と呼ぶ。
このようにすると、形成される超分子構造が３次元的な結合を有する構造となるため、均一且つ微細な空孔を有すると共に機械的強度の高い有機高分子膜を形成することができる。
また、本発明の前駆体溶液において、第１のモノマーと第２のモノマーとは、犠牲有機分子を内包するモノマー付加体をルイス酸塩基相互作用によって形成することが好ましい。
このようにすると、前駆体溶液中で第１のモノマーと第２のモノマーとが犠牲有機分子を内包したモノマー付加体を形成するため、前駆体溶液から溶媒を揮発させることにより、大きさと分布とが均一で且つ微細な空孔を有する超分子構造を確実に形成できる。ここで、モノマー付加体は、ルイス酸である第１のモノマーとルイス塩基である第２のモノマーとがルイス酸塩基反応を生じ、電気的相互作用によって結合することから形成される。
また、モノマー付加体は、ダイヤモンド構造を取ると共に、該ダイヤモンド構造の空孔に犠牲有機分子を内包することが好ましい。
ダイヤモンド構造は高架橋密度の３次元的な架橋構造であると共に、大きさと分布とが均一であり且つ微細な多数の分子サイズ空孔を持つ。このため、ダイヤモンド構造のモノマー付加体が形成される前駆体溶液を用いると、高機械的強度且つ低誘電率の有機高分子膜を確実に実現できる。
更に、モノマー付加体の空孔部分に犠牲有機分子を内包していることから、溶媒の揮発により、犠牲有機分子を鋳型とする安定な超分子構造を形成することができる。このことから、ダイヤモンド構造を取っており、そのために均一且つ微細な空孔を有すると共に高架橋密度である有機高分子膜が確実に実現できる。
また、本発明の有機高分子膜形成用の前駆体溶液において、第１のモノマーは、カルボン酸誘導体、アルコール誘導体、ケトン誘導体、アルデヒド誘導体又は酸無水物誘導体のうちのいずれかの物質であると共に、第２のモノマーはアミン誘導体であることが好ましい。
このようにすると、前駆体溶液中において、ルイス酸である第１のモノマーとルイス塩基である第２のモノマーとのルイス酸塩基反応を確実に行なわせることができる。この結果、超分子構造を確実に生成できる有機高分子膜形成用の前駆体溶液を確実に調製できる。
また、本発明の有機高分子膜形成用の前駆体溶液において、第１のモノマーは、少なくとも１つ以上のカルボキシル基を有するアダマンタン誘導体であり、第２のモノマーは、少なくとも１つ以上のアミノ基を有する芳香族炭化水素誘導体であることがより好ましい。
このようにすると、前駆体溶液中において、ルイス酸である第１のモノマーのカルボキシル基と、ルイス塩基である第２のモノマーのアミノ基とによって、ルイス酸塩基反応を確実に行なわせることができる。このため、超分子構造を確実に生成できる機高分子膜形成用の前駆体溶液をより確実に調製できる。
また、このような前駆体溶液を用いると、カルボキシル基とアミノ基とによる共重合によって、ポリイミダゾール骨格が形成できる。イミダゾール骨格が有するＮ−Ｈ結合は極性基であるため、膜の密着性を高めることが可能となる。
また、本発明の有機高分子膜形成用の前駆体溶液において、第１のモノマーは、少なくとも１つ以上のカルボキシル基を有するアダマンタン誘導体であり、第２のモノマーは、少なくとも１つ以上のアミノ基及び少なくとも１つ以上のヒドロキシル基を有する芳香族炭化水素誘導体であることがより好ましい。
このようにすると、前駆体溶液中において、ルイス酸である第１のモノマーのカルボキシル基と、ルイス塩基である第２のモノマーのアミノ基及びヒドロキシル基とによって、ルイス酸塩基反応をより確実に行なわせることができる。このため、超分子構造を確実に生成できる有機高分子膜形成用の前駆体溶液をより確実に調製できる。
また、このような前駆体溶液を用いると、カルボキシル基とアミノ基及びヒドロキシル基とによる共重合によって、ポリオキシゾール骨格が形成でき、極性、吸湿性及び比誘電率の低い膜が得られる。
また、本発明の有機高分子膜形成用の前駆体溶液において、第１のモノマーは、少なくとも１つ以上のカルボキシル基を有する芳香族炭化水素誘導体であり、第２のモノマーは、少なくとも１つ以上のアミノ基を有するアダマンタン誘導体であることが好ましい。
このようにすると、前駆体溶液中において、ルイス酸である第１のモノマーのカルボキシル基と、ルイス塩基である第２のモノマーのアミノ基とによって、ルイス酸塩基反応をより確実に行なわせることができる。このため、超分子構造を確実に生成できる有機高分子膜形成用の前駆体溶液をより確実に調製できる。
また、このような前駆体溶液を用いると、カルボキシル基とアミノ基とによる共重合によって、ポリイミド骨格が形成できる。この場合、重合し易いため、犠牲有機分子を内包するオリゴマーを短時間で定量的に形成することが可能である。
また、本発明の有機高分子膜形成用の前駆体溶液において、犠牲有機分子は、シクロデキストリン誘導体又はデンドリマー誘導体であることが好ましい。
このようにすると、シクロデキストリン誘導体又はデンドリマー誘導体を、ダイヤモンド構造の空孔部とほぼ等しい大きさを有する犠牲有機分子として利用できるため、犠牲有機分子を鋳型とする超分子構造を一層確実に生成できる。
また、本発明の有機高分子膜形成用の前駆体溶液は、第１のモノマーの一部と第２のモノマーの一部とが、犠牲有機分子の一部を内包するオリゴマーを形成していることが好ましい。
このようにすると、犠牲有機分子を内包したオリゴマーが形成されることから、該前駆体溶液を用いて重合を行なうと、更に確実に均一且つ微細な空孔を有すると共に高架橋密度である有機高分子膜が実現できる。
前記課題を解決するための本発明に係る第１の有機高分子膜の形成方法は、本発明に係る有機高分子膜形成用の前駆体溶液のいずれか１つを基板上に塗布する工程と、基板に塗布された前駆体溶液中の第１のモノマーと第２のモノマーとを共重合させて共重合体を得る工程と、共重合体から犠牲有機分子を除去することによって有機高分子膜を形成する工程とを備えている。
このようにすると、基板上に塗布した前駆体溶液から溶媒を揮発させることにより、第１のモノマーと第２のモノマーとが犠牲有機分子を鋳型として超分子構造を構成することができる。この後、第１のモノマーと第２のモノマーとを共重合させると、３次元的な構造を持つ高分子が得られる。続いて、鋳型として内包されていた犠牲有機分子を除去すると、大きさと分布とが均一であり且つ微細な多数の分子サイズ空孔を有すると共に高架橋密度である有機高分子膜を形成することができる。ここで、前駆体溶液からの溶媒の揮発及び鋳型として内包されていた犠牲有機分子の除去は、熱処理又はプラズマ処理等によって行う。
ここで、第１のモノマー及び第２のモノマーは、それぞれ極性基を有していることから極性基を有する犠牲有機分子との相互作用が強く、この結果第１のモノマー及び第２のモノマーと犠牲有機分子との相溶性も高い。このことから犠牲有機分子の凝集を防ぐことができるため、犠牲有機分子は均一且つ微細な大きさの粒子として前駆体溶液中に存在する。このような犠牲有機分子を鋳型とすることができることから、大きさと分布とが均一であり且つ微細な空孔を形成することができる。
尚、共重合体を得る工程及び有機高分子膜を形成する工程において、熱処理を行うことが好ましい。また、プラズマ処理を行なうことも好ましい。
このようにすると、前駆体溶液からの溶媒の揮発及び鋳型として内包されていた犠牲有機分子の除去を確実に行うことができ、本発明の有機高分子膜を確実に形成できる。
本発明に係る第２の有機高分子膜の形成方法は、本発明に係る有機高分子膜形成用の前駆体溶液のいずれか１つの前駆体溶液（但し、第１のモノマーの一部と前記第２のモノマーの一部とから形成され且つ前記犠牲有機分子の一部を内包するオリゴマーを含む前駆体溶液を除く）に対して加熱処理を行なうことによって、前駆体溶液中に、第１のモノマーの一部と第２のモノマーの一部とから形成され且つ犠牲有機分子の一部を内包するオリゴマーを形成する工程と、該オリゴマーを含む前駆体溶液を基板上に塗布する工程と、基板に塗布されたオリゴマーを含む前駆体溶液中の第１のモノマーと第２のモノマーとオリゴマーとを共重合させて共重合体を得る工程と、共重合体から犠牲有機分子を除去することによって有機高分子膜を形成する工程とを備えている
このようにすると、第１の有機高分子膜形成膜の形成方法と同様の効果に加え、前駆体溶液中に第１のモノマーと第２のモノマーとから形成され且つ犠牲有機分子を内包するオリゴマーを形成することによって、確実に超分子構造を形成することができる。この結果、均一且つ微細な空孔を有すると共に高架橋密度且つ低誘電率の有機高分子膜をより確実に形成できる。
尚、共重合体を得る工程及び有機高分子膜を形成する工程において、熱処理を行うことが好ましい。また、プラズマ処理を行なうことも好ましい。
このようにすると、前駆体溶液からの溶媒の揮発及び鋳型として内包されていた犠牲有機分子の除去を確実に行うことができ、本発明の有機高分子膜を確実に形成できる。
本発明に係る有機高分子膜形成用の前駆体溶液及び有機高分子膜の形成方法によると、均一且つ微細な空孔を有すると共に高架橋密度の有機高分子膜が形成できる。例えば、ダイヤモンド構造を取る有機高分子膜等である。このようにして形成される有機高分子膜は、低誘電率であると共に機械的強度及び密着性の高い有機高分子膜となっている。
以下、本発明の一実施形態に係る有機高分子膜形成用の前駆体溶液について、図面を参照しながら説明する。
本実施形態に係る有機高分子膜形成用の前駆体溶液は、ルイス酸である第１のモノマーＡと、ルイス塩基である第２のモノマーＢと、極性基を有する犠牲有機分子Ｃとを含む。
例えば、第１のモノマーＡが４つの官能基群を有するルイス酸（３次元架橋分子）であり且つ第２のモノマーＢが２つの官能基群を有するルイス塩基（２次元架橋分子）である場合を考える。このとき、第１のモノマーＡと第２のモノマーＢとは、図１（ａ）に示したようにルイス酸塩基反応を生じ、電気的相互作用で結合したモノマー付加体を形成する。
この結果、第１のモノマーＡ及び第２のモノマーＢは犠牲有機分子Ｃを内包して図１（ｃ）に示すユニットからなる超分子構造を形成する。ここで、Ａは第１のモノマーＡを示し、Ｂは第２のモノマーＢを示し、Ｃは超分子構造の空孔に内包された犠牲有機分子Ｃを示す。また、ルイス酸である第１のモノマーＡとルイス塩基である第２のモノマーＢとが電気的相互作用で結合している部位をｄで示している。
前記のようにして形成される超分子構造は、図１（ｄ）に示すように、ダイヤモンド構造を有する。但し、図１（ｄ）では犠牲有機分子Ｃの図示は省略しており、また、図１（ｃ）のユニット１つに相当する部分を一点鎖線で囲って例示している。
本実施形態の前駆体溶液には極性基を有する犠牲有機分子Ｃが含まれており且つ第１のモノマーＡ及び第２のモノマーＢと犠牲有機分子とは相互作用が大きい。これは、ルイス酸である第１のモノマーＡ及びルイス塩基である第２のモノマーＢはいずれも極性を有するためである。このことから、図１（ｃ）に示すように、超分子構造は、空孔に犠牲有機分子Ｃを内包する構成となる。このため、本実施形態の前駆体溶液から得られる超分子構造は、犠牲有機分子Ｃが無い場合に比べて安定して形成される。以上から、該超分子構造は熱などに起因する揺らぎに対して形状を安定して保つことができる。
また、第１のモノマーＡ及び第２のモノマーＢは極性基を有するため、極性基を有する犠牲有機分子Ｃとの相溶性が高く、犠牲有機分子Ｃが凝縮することが無い。このことから、大きさと分布とが均一であり且つ微細な多数の分子サイズ空孔を有する超分子構造を形成できる。
以上のように、本実施形態に係る有機高分子膜形成用の前駆体溶液は、均一で微細な空孔を有し且つ架橋密度の高い有機高分子膜を形成するために有用である。
また、別の例として、第１のモノマーＡが２つの官能基群を有するルイス酸であり且つ第２のモノマーＢが４つの官能基群を有するルイス塩基である場合を考える。このとき、モノマーＡとモノマーＢとは、図１（ｂ）に示したようにルイス酸塩基反応を生じ、電気的相互作用で結合したモノマー付加体を形成する。この場合も図１（ｃ）及び（ｄ）に示したような超分子構造が形成される。但し、図１（ｃ）において、Ａが第２のモノマーＢを示すと共にＢが第１のモノマーＡを示すものと読み替える。
また、前記２つの例以外の第１のモノマー及び第２のモノマーを使用した場合にも、第１のモノマーと第２のモノマーとが結合したモノマー付加体を形成し、超分子構造を形成することができる。例えば第１のモノマーＡが４つの官能基群を有するルイス酸と３つの官能基を有するルイス酸の混合物であり且つ第２のモノマーＢが２つの官能基群を有するルイス塩基である場合などである。
また、前駆体溶液を加熱処理することにより一部重合を進行させ、前駆体溶液中に形成されているモノマー付加体の一部をオリゴマーとすることも好ましい。このようにすると、犠牲有機分子を内包するオリゴマーが形成されるため、超分子構造の形成をさらに容易にすることができる。この結果、本実施形態に係る有機高分子膜形成用の前駆体溶液は、均一で微細な空孔を有し且つ架橋密度の高い有機高分子膜が確実に形成できる前駆体溶液となっている。
次に、本実施形態に係る有機高分子膜の形成方法について、図面を参照しながら説明する。
まず、本実施形態に係る有機高分子膜形成用の前駆体溶液を、半導体素子又は配線構造等が形成されている基板上に塗布する。次に、該基板に対して熱処理を行ない、前駆体溶液中から溶剤を揮発させることによって、超分子構造を形成する。この後、更に加熱すると、超分子構造を構成するモノマー同士の重合が進行し、更に犠牲有機分子が熱分解して揮発する。このようにすると、例えば図２（ａ）に示すユニットからなり且つ図２（ｂ）に示すようなダイヤモンド構造を有する有機高分子膜が形成される。該有機高分子膜において、犠牲有機分子が抜けた跡には空孔が形成されている。図２（ｂ）において、図２（ａ）に示すユニットの１つを一点鎖線で囲って例示している。
このようにして有機高分子膜を形成すると、該有機高分子中には均一且つ微細なサイズの空孔が多数均一に分布する。この結果、比誘電率を確実に低下させることができると共に、架橋密度が高いことから、高機械的強度且つ高密着性を実現できる。
但し、本実施形態では熱処理によって前駆体溶液中からの溶剤の揮発及び犠牲有機分子の分解等を行なうことにより、有機高分子膜を形成しているが、熱処理に限るものではなく、例えばプラズマ処理等の他の処理によっても良い。
次に、本実施形態において第１のモノマーとして用いられるルイス酸及び第２のモノマーとして用いられるルイス塩基について説明する。
まず、ルイス酸である第１のモノマーとしては、カルボン酸誘導体、アルコール誘導体、ケトン誘導体、アルデヒド誘導体又は酸無水物誘導体等を用いることができる。これらの誘導体の例を図３（ａ）〜（ｄ）に示す。図３（ａ）及び（ｃ）において、Ｘa は芳香族炭化水素、脂肪族炭化水素、芳香族炭化水素の誘導体又は脂肪族炭化水素の誘導体である。

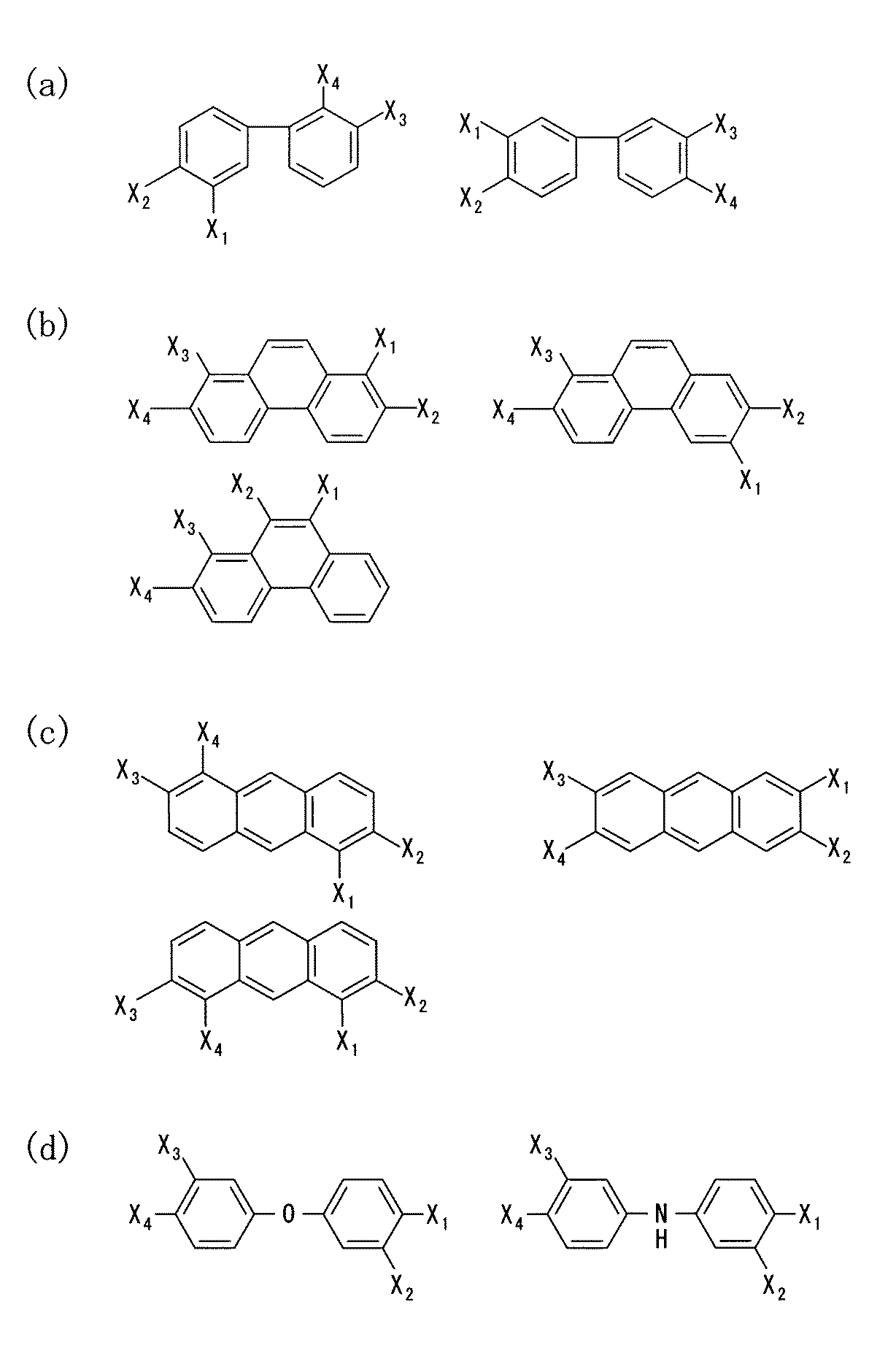

また、図３（ａ）〜（ｄ）に示した第１のモノマーとして使用できる物質の例においては、いずれも官能基としてカルボキシル基を有しているが、これらカルボキシル基の一部又は全部に代えて、水酸基、ケトン基、アルデヒド基等を有していても良い。
第１のモノマーが、カルボン酸誘導体、アルコール誘導体、ケトン誘導体、アルデヒド誘導体又は酸無水物誘導体である場合は、ルイス塩基としては、アミン誘導体が好ましい。アミン誘導体の例を、図４（ａ）〜（ｄ）及び図５（ａ）〜（ｄ）に例示する。尚、図４（ａ）〜（ｄ）及び図５（ａ）〜（ｄ）において、Ｘ1 及びＸ2 のうちの少なくとも１つはＮＨ2 基であり且つＸ1 及びＸ2 のうちＮＨ2 基でないものはＯＨ基である。これと共に、Ｘ3 及びＸ4 のうちの少なくとも１つはＮＨ2 基であり且つＸ3 及びＸ4 のうちＮＨ2 基でないものはＯＨ基である。
また、本実施形態の第１のモノマーとしては、少なくとも１つ以上のカルボキシル基を有するアダマンタン誘導体を使用することが好ましい。
このような場合には、第２のモノマーとしては、少なくとも１つ以上のアミノ基を有する芳香族炭化水素誘導体であるか又は少なくとも１つ以上のアミノ基と少なくとも１つ以上のヒドロキシル基とを有する芳香族炭化水素誘導体を使用することが特に好ましい。
尚、少なくとも１つ以上のカルボキシル基を有するアダマンタン誘導体の例としては、１−カルボキシルアダマンタン誘導体、１，３−ジカルボキシルアダマンタン誘導体、１，３，５，−トリカルボキシルアダマンタン誘導体又は１，３，５，７−テトラカルボキシルアダマンタン誘導体等が挙げられる。更に、これらの混合物であっても良い。
また、本実施形態における第１のモノマーとしては、カルボキシル基を有する芳香族炭化水素誘導体を用いることができる。このような芳香族炭化水素誘導体としては、カルボキシル基を有するベンゼン誘導体、カルボキシル基を有するベンジジン誘導体、カルボキシル基を有するナフタレン誘導体、カルボキシル基を有するアンスラセン誘導体又はカルボキシル基を有するテトラセン誘導体を用いることができる。これらの誘導体の具体例を、図６（ａ）〜（ｄ）及び図７（ａ）〜（ｄ）に示す。なお、図６（ａ）〜（ｄ）及び図７（ａ）〜（ｄ）において、Ｘ5 及びＸ6 は両者で〔化１〕又は〔化２〕に示す基を構成すると共に、Ｘ7 及びＸ8 は両者で〔化１〕又は〔化２〕に示す基を構成する。
Figure 2005290192
Figure 2005290192
第１のモノマーが、カルボキシル基を有する芳香族炭化水素誘導体である場合には、第２のモノマーとしては、少なくとも１つ以上のアミノ基を有するアミン誘導体であることが好ましい。そのようなアミン誘導体の具体例を、図８（ａ）〜（ｄ）に示す。尚、図８（ａ）、（ｃ）において、Ｘb は芳香族炭化水素、脂肪族炭化水素、又は芳香族炭化水素の誘導体である。
また、第２のモノマーとしては、少なくとも１つ以上のアミノ基を有するアダマンタン誘導体が更に好ましい。このようなアダマンタン誘導体の例としては、１−アミノアダマンタン誘導体、１，３−ジアミノアダマンタン誘導体、１，３，５，−トリアミノアダマンタン誘導体又は１，３，５，７−テトラアミン誘導体が挙げられる。
以上、本実施形態において第１のモノマー及び第２のモノマーについて具体例を挙げたが、本実施形態において使用されるモノマーは前記の物質に限られない。
本実施形態に係る有機高分子膜形成用の前駆体溶液に使用する、極性基を有する犠牲有機分子は、本実施形態において形成されるダイヤモンド構造が有する空孔とほぼ等しい大きさであり且つ極性基を有する有機分子であれば、特に限定されない。
例えば、ヒドロキシル基を極性基として有するシクロデキストリン誘導体あるいはアミノ基を極性基として有するデンドリマー誘導体を使用できる。これらは、第１のモノマーがカルボキシル基を有するアダマンタン誘導体であり且つ第２のモノマーがアミノ基を有する芳香族炭化水素誘導体又はアミノ基とヒドロキシル基とを有する芳香族炭化水素誘導体であるような場合に好ましい。また、第１のモノマーがカルボキシル基を有する芳香族炭化水素誘導体であり且つ第２のモノマーがアミノ基を有するアダマンタン誘導体であるような場合にも好ましい。
ここで、シクロデキストリンとは、グルコース分子がα−１，４グルコシド結合で結合している環状オリゴ糖である。シクロデキストリン誘導体の例としては、α−シクロデキストリン、β−シクロデキストリン又はγ−シクロデキストリンが挙げられる。これらは、環状に結合したグルコースの個数が順にそれぞれ６個、７個及び８個となっている。シクロデキストリン誘導体の一例であるβ−シクロデキストリンを図９（ａ）に示す。
また、デンドリマーとは、樹木のように規則的に枝分かれした構造を持つ三次元の多分岐高分子である。デンドリマー誘導体の一例である、ポリアミドアミンデンドリマーを、図９（ｂ）に示す。
シクロデキストリン及びデンドリマーに限られず、極性を有する犠牲有機分子は、第１のモノマー及び第２のモノマーに応じて適宜選択すればよい。
次に、本実施形態に係る有機高分子膜が形成される際にの化学反応について図面を参照して説明する。
図１０（ａ）〜（ｃ）は、第１のモノマーＡと第２のモノマーＢとの間で化学結合が形成される際の化学反応を示している。以下に個別に説明する。
図１０（ａ）は、カルボキシル基を有する第１のモノマーＡと、２つのアミノ基を有する第２のモノマーＢとから、ポリイミダゾール系のポリマーを生成する場合の化学反応を示している。但し、第１のモノマーＡについてはカルボキシル基のみが示されており、第１のモノマーＡの他の部分は図示が省略されている。
図１０（ｂ）は、カルボキシル基を有する第１のモノマーＡと、アミノ基及びヒドロキシル基を有する第２のモノマーＢとから、ポリオキサゾール系のポリマーを生成する場合の化学反応を示している。但し、第１のモノマーＡについてはカルボキシル基のみが示されており、第１のモノマーＡの他の部分は図示が省略されている。
図１０（ｃ）は、アミノ基を有する第１のモノマーＡと、２つのカルボキシル基を有する第２のモノマーＢとから、ポリイミド系のポリマーを生成する場合の化学反応を示している。但し、第１のモノマーＡについてはアミノ基のみが示されており、第１のモノマーＡの他の部分は図示が省略されている。
以下、本発明の一実施形態を具体化する実施例１について、図面を参照しながら説明する。
実施例１においては、ルイス酸である第１のモノマーとしては、４つの官能基群としてカルボキシル基を有するアダマンタンである１，３，５，７−テトラカルボキシルアダマンタンを用いる。該物質は図３（ｂ）の化学式で表される３次元架橋分子である。また、ルイス塩基である第２のモノマーとしては、２つの官能基群としてアミノ基を有するベンゼンであるテトラアミノベンゼンを用いる。テトラアミノベンゼンは、図４（ａ）においてＸ1 、Ｘ2 、Ｘ3 及びＸ4 の全てがＮＨ2 基である化学式を有する２次元架橋分子である。また、極性基を有する犠牲有機分子としては、α−シクロデキストリンを用いる。α−シクロデキストリンは、図９（ａ）と同様の構造であるが、グルコースの数が６個であるシクロデキストリンである。
まず、0.019molの１，３，５，７−テトラカルボキシルアダマンタン（6g）と0.038molのテトラアミノベンゼン（5.3g）と0.002molのα−シクロデキストリン（2g）とをシクロヘキサノン100 mlに溶解し、前駆体溶液を調製する。ここで、１，３，５，７−テトラカルボキシルアダマンタンとテトラアミノベンゼンのモル比を２：１とすることにより、混合溶液中においてダイヤモンド構造に相似する構造を有するモノマー付加体が形成される。
このとき、60℃程度に加熱して溶液を調製し、１，３，５，７−テトラカルボキシルアダマンタンとテトラアミノベンゼンとα−シクロデキストリンの溶解性を高めることで、前駆体溶液を短時間で調製することも可能である。
以上のようにすると、実施例１に係る有機高分子膜形成用の前駆体溶液が得られる。
このようにして得られた前駆体溶液中では、３次元架橋分子である第１のモノマーと、２次元架橋分子である第２のモノマーとがルイス酸塩基反応する。具体的には、四面体の各頂点にそれぞれ官能基群を有する（つまり４つの官能基群を有する）ルイス酸であるテトラカルボキシルアダマンタン（第１のモノマー）と、直線の両端にそれぞれ官能基群を有する（つまり２つの官能基群を有する）ルイス塩基であるテトラアミノベンジン（第２のモノマー）とが反応する。この反応により、第１のモノマーの４つの官能基群が、それぞれ別々の第２のモノマーの２つの官能基群のどちらか１つと電気的相互作用により結合する。また、第２のモノマーの２つの官能基群は、それぞれ別々の第１のモノマーの４つの官能基群のいずれか１つと電気的相互作用により結合する。このような結合により、ダイヤモンド構造を有するモノマー付加体である、図１１に示すようなルイス酸塩基付加体が形成される。
また、ダイヤモンド構造を有するモノマー付加体の空孔部には、α−シクロデキストリン分子が内包されている。
１，３，５，７−テトラカルボキシルアダマンタンはカルボキシル基を有し、またテトラアミノベンゼンはアミノ基を有する。つまり、第１のモノマー及び第２のモノマーは、いずれも極性基を有する。更に、α−シクロデキストリンは極性基であるヒドロキシル基を有する。これらのことから、実施例１において、第１のモノマー及び第２のモノマーと犠牲有機分子とは相溶性が高いため、犠牲有機分子であるα−シクロデキストリンが凝縮することが無い。この結果、犠牲有機分子は本実施例のモノマー付加体に凝集することなく内包され、ダイヤモンド構造を形成及び保持する鋳型として働く。このような構成を取ることから、本実施例のモノマー付加体は極めて安定である。
また、実施例１の前駆体溶液中において、第１のモノマーと第２のモノマーから形成されるモノマー付加体の一部を重合させることにより、オリゴマーを形成することもできる。これには、例えば有機高分子膜形成用の前駆体溶液を窒素雰囲気下において、約100 ℃で攪拌しながら６時間程度反応すればよい。
このようにすると、犠牲有機分子としてシクロデキストリンを取り込んだオリゴマーを形成することで、ダイヤモンド構造の形成をさらに容易にすることが可能となる。
次に、前記溶液をシリコン基板に回転塗布した後、ホットプレート等を用いて160 ℃で１分間加熱し、溶剤であるシクロヘキサノンを揮発させる。この後、窒素雰囲気下又は真空下において、電気炉等を用いて350 ℃で３０分加熱する。該350 ℃の加熱により、第１のモノマーと第２のモノマーの重合が進行する。この反応は図１０（ａ）に示す反応である。
この後、約400 ℃に昇温して更に３０分加熱すると、シクロデキストリンが熱分解され、揮発する。このようして、有機膜中にシクロデキストリンが抜けた後に空孔が形成される。
重合により形成される高分子は、図１０（ａ）に示すポリイミダゾール骨格を有するポリイミダゾール系のポリマーである。得られた膜の比誘電率は、２．３であった。犠牲有機分子であるシクロデキストリンを添加しない場合には、比誘電率は２．９であり、犠牲有機分子による空孔形成が有効であることが分かった。
尚、本実施例では加熱による処理によってシクロヘキサンの揮発、重合及びシクロデキストリンの分解を行なっているが、加熱による処理に限らず、例えばプラズマ処理等によって行なっても良い。
以下、本発明の一実施形態を具体化する実施例２について説明する。
実施例２が実施例１と異なる点は、ルイス塩基である第２のモノマーとして使用する物質である。
実施例２において、ルイス酸である第１のモノマーとしては、４つの官能基群としてカルボキシル基を有する３次元架橋分子である１，３，５，７−テトラカルボキシルアダマンタンを用いる。この点は実施例１と同じであり、該物質は図３（ｂ）の化学式で表される３次元架橋分子である。しかし、ルイス塩基である第２のモノマーとしては、２つの官能基群としてアミノ基とシドロキシル基を有するベンゼンであるジアミノジヒドロキシルベンゼンを用いる。この点が、実施例１とは異なる。
ジアミノジヒドロキシルベンゼンは、図４（ａ）においてＸ1 及びＸ2 のうちの１つがＮＨ2 基であり、残りがＯＨ基であると共に、Ｘ3 及びＸ4 のうちの１つがＮＨ2 基であり、残りがＯＨ基である化学式を有している２次元架橋分子である。
まず、0.019molの１，３，５，７−テトラカルボキシルアダマンタン（6g）と、0.038molのジアミノジヒドロキシルベンゼン（5.3g）と、0.002molのα−シクロデキストリン（2g）とをシクロヘキサノン100 mlに溶解し、前駆体溶液を調製する。このとき、例えば60℃程度に加熱して溶液を調製することで、１，３，５，７−テトラカルボキシルアダマンタンとジアミノジヒドロキシルベンゼンとα−シクロデキストリンの溶解性を高めることができ、前駆体溶液を短時間で調製することも可能である。
このようにすると、実施例２に係る有機高分子膜形成用の前駆体溶液が得られる。
該前駆体溶液中では、３次元架橋分子である第１のモノマーと、２次元架橋分子である第２のモノマーとがルイス酸塩基反応を生じる。具体的には、四面体の各頂点にそれぞれ官能基群を有するルイス酸であるテトラカルボキシルアダマンタン（第１のモノマー）と、直線の両端にそれぞれ官能基群を有するルイス塩基であるジアミノジヒドロキシルベンゼン（第２のモノマー）が反応する。この結果、実施例１と同様に、電気的相互作用によって結合し、ダイヤモンド構造を取るモノマー付加体（ルイス酸塩基付加体）が形成される。
また、ダイヤモンド構造を有するモノマー付加体の空孔部には、α−シクロデキストリン分子が内包されている。
１，３，５，７−テトラカルボキシルアダマンタンはカルボキシル基を有すると共に、ジアミノジヒドロキシルベンゼンはアミノ基及びヒドロキシル基を有する。つまり、第１のモノマー及び第２のモノマーは、いずれも極性基を有する。更に、α−シクロデキストリンは極性基であるヒドロキシル基を有する。これらのことから、実施例２においても実施例１と同様に、第１のモノマー及び第２のモノマーと犠牲有機分子とは相溶性が高いため、犠牲有機分子であるα−シクロデキストリンが凝縮することが無い。この結果、犠牲有機分子は本実施例のモノマー付加体に凝集することなく内包され、ダイヤモンド構造を形成及び保持する鋳型として働く。このような構成を取ることから、本実施例のモノマー付加体は極めて安定である。
また、実施例２においても、実施例１と同様に、前駆体溶液中でオリゴマーを形成しても良い。
実施例２の有機高分子膜形成用の前駆体溶液を用いて有機高分子膜を形成する方法は、実施例１と同様である。但し、第１のモノマーと第２のモノマーの重合により形成される高分子が、図１０（ｂ）に示す、ポリオキサゾール骨格を有するポリオキサゾール系のポリマーである点が実施例１とは異なる。重合反応は図１０（ｂ）に示した通りである。
ポリオキサゾールは、ポリイミダゾールに比べて極性、吸湿性及び比誘電率の低い膜が得られるという利点がある。得られた膜の比誘電率は、２．２であり、膜の比誘電率が２．３であった実施例１よりも低い誘電率となった。
犠牲有機分子であるシクロデキストリンを添加しない場合には、比誘電率は２．９であり、犠牲有機分子による空孔形成が有効であることが分かった。
以下、本発明の一実施形態を具体化する実施例３について説明する。
実施例３が実施例１と異なる点は、ルイス酸である第１のモノマー及びルイス塩基である第２のモノマーとして使用する物質である。また、実施例３においては、ルイス酸である第１のモノマーが２次元架橋分子であり且つルイス塩基である第２のモノマーが３次元架橋分子である点が、実施例１及び実施例２と大きく異なる。
具体的には、ルイス酸である第１のモノマーとしては、２つの官能基群としてカルボキシル基を有する芳香族炭化水素誘導体である無水テトラカルボキシルベンゼンを用いる。該物質は、図６（ａ）において、Ｘ5 、Ｘ6 、Ｘ7 及びＸ8 の全てがカルボキシル基である化学式を有している２次元架橋分子である。
また、ルイス塩基である第２のモノマーとしては、４つの官能基群としてアミノ基を有するアダマンタンである１，３，５，７−テトラアミノアダマンタンを用いる。該物質は、図８（ｂ）の化学式で表される３次元架橋分子である。
まず、0.019molの１，３，５，７−テトラアミノアダマンタン（6g）と、0.038molの無水テトラカルボキシルベンゼン（5.3g）と、0.002molのα−シクロデキストリン（2g）とをシクロヘキサノン100 mlに溶解し、前駆体溶液を調製する。このとき、例えば60℃程度に加熱して溶液を調製することで、１，３，５，７−テトラアミノアダマンタンと無水テトラカルボキシルベンゼンとα−シクロデキストリンの溶解性を高めることができ、溶液を短時間で調製することも可能である。
このようにすると、実施例３に係る有機高分子膜形成用の前駆体溶液が得られる。
該前駆体溶液中では、３次元架橋分子である第２のモノマーと、２次元架橋分子である第１のモノマーとがルイス酸塩基反応を生じる。具体的には、前駆体溶液中において、四面体の各頂点にそれぞれ官能基群を有する（つまり４つの官能基群を有する）ルイス塩基であるテトラアミノアダマンタン（第２のモノマー）と、直線の両端にそれぞれ官能基群を有する（つまり２つの官能基群を有する）ルイス酸である無水テトラカルボキシルベンゼン（第１のモノマー）とが反応する。この反応により、第２のモノマーの４つの官能基群が、それぞれ別々の第１のモノマーの２つの官能基群のどちらか１つと電気的相互作用により結合する。また、第１のモノマーの２つの官能基群は、それぞれ別々の第２のモノマーの４つの官能基群のいずれか１つと電気的相互作用により結合する。このような結合により、ダイヤモンド構造を有するモノマー付加体が形成される。
また、ダイヤモンド構造を有するモノマー付加体の空孔部には、α−シクロデキストリン分子が内包されている。
１，３，５，７−テトラアミノアダマンタンはアミノ基を有し且つ無水テトラカルボキシルベンゼンはカルボキシル基を有する。つまり、第１のモノマー及び第２のモノマーは、いずれも極性基を有する。更に、α−シクロデキストリンは極性基であるヒドロキシル基を有する。これらのことから、実施例３において、第１のモノマー及び第２のモノマーと犠牲有機分子とは相溶性が高いため、犠牲有機分子であるα−シクロデキストリンが凝縮することが無い。この結果、犠牲有機分子は本実施例のモノマー付加体に凝集することなく内包され、ダイヤモンド構造を形成及び保持する鋳型として働く。このような構成を取ることから、本実施例のモノマー付加体は極めて安定である。
また、実施例３においても、実施例１と同様に、前駆体溶液中でオリゴマーを形成しても良い。
実施例３の有機高分子膜形成用の前駆体溶液を用いて有機高分子膜を形成する方法は、実施例１と同様である。但し、第１のモノマーと第２のモノマーの重合により形成される高分子が、図１０（ｃ）に示す、ポリイミド骨格を有するポリイミド系のポリマーである点が実施例１とは異なる。重合反応は図１０（ｃ）に示した通りである。
ポリイミドは、ポリイミダゾールやポリオキサゾールに比べて重合し易いため、短時間で犠牲有機分子を内包するオリゴマーを定量的に形成することが可能である。
得られた膜の比誘電率は、２．３であった。犠牲有機分子であるシクロデキストリンを添加しない場合には、比誘電率は４．２であり、犠牲有機分子による空孔形成が有効であることがわかった。
尚、実施例１、実施例２及び実施例３において、極性基を有する犠牲有機分子として、α−シクロデキストリンを用いている。しかし、α−シクロデキストリンに代えて、β−シクロデキストリン又はγ−シクロデキストリン等の極性基を有するシクロデキストリン誘導体を用いることもできる。また、シクロデキストリン誘導体の替わりに、極性基を有するデンドリマー誘導体を用いても良い。
また、実施例１、実施例２及び実施例３において、前記した前駆体溶液の濃度、反応温度、反応時間等は、いずれも好ましい値ではあるが、特に限定するものではない。使用するモノマーや、形成したい有機高分子膜の特性等に応じて適宜選べばよい。
以上説明したように、本発明に係る有機高分子膜形成用の前駆体溶液及び有機高分子膜の形成方法は、均一且つ微細な空孔を有すると共に高架橋密度の有機高分子膜を形成する効果を有し、低誘電率且つ機械的強度及び密着性の高い層間絶縁膜等として有用である。
（ａ）〜（ｄ）は、本発明の一実施形態に係る前駆体溶液と該前駆体溶液を用いて形成される超分子構造について説明する図である。（ａ）及び（ｂ）はルイス酸とルイス塩基との電気的相互作用による結合を示す概念図であり、（ｃ）はルイス酸とルイス塩基とからなる犠牲有機分子を内包したモノマー付加体のユニットの模式図であり、（ｄ）は（ｃ）のユニットからなる超分子構造を示す図である。 （ａ）及び（ｂ）は、本発明の一実施形態に係る前駆体溶液を用いて形成される有機高分子について説明する図である。（ａ）はルイス酸である第１のモノマーとルイス塩基である第２のモノマーとが重合してなる高分子のユニット１つの模式図であり、（ｂ）は（ａ）のユニットからなる高分子の構造の模式図である。 （ａ）〜（ｄ）は、本発明における一実施形態に係るルイス酸である第１のモノマーの具体例を示す化学式である。 （ａ）〜（ｄ）は、本発明の一実施形態に係る前駆体溶液に含まれるルイス塩基である第２のモノマーの具体例を示す化学式である。 （ａ）〜（ｄ）は、本発明の一実施形態に係る前駆体溶液に含まれるルイス塩基である第２のモノマーの具体例を示す化学式である。 （ａ）〜（ｄ）は、本発明の一実施形態に係る前駆体溶液に含まれるルイス酸である第１のモノマーの具体例を示す化学式である。 （ａ）〜（ｄ）は、本発明の一実施形態に係る前駆体溶液に含まれるルイス酸である第１のモノマーの具体例を示す化学式である。 （ａ）〜（ｄ）は、本発明の一実施形態に係る前駆体溶液に含まれるルイス塩基である第２のモノマーの具体例を示す化学式である。 （ａ）及び（ｂ）は、本発明の一実施形態に係る前駆体溶液に含まれる犠牲有機分子の例を示しており、（ａ）はβシクロデキストリンの化学式の一例であり、（ｂ）はポリアミドアミンデンドリマーの化学式の一例である。 （ａ）〜（ｃ）は、本発明の一実施形態に係る前駆体溶液に含まれるポリマーの生成過程を示す化学反応式であり、（ａ）はポリイミダゾール系ポリマー、（ｂ）はポリオキサゾール系ポリマー、（ｃ）はポリイミド系ポリマーの生成過程をそれぞれ示す化学反応式である。 本発明の実施例１により得られるモノマー付加体の模式図である。 （ａ）は３次元架橋分子と２次元架橋分子とを共重合することによってダイヤモンド構造の高分子ユニットが得られることを示す図であり、（ｂ）はそのようなユニットからなる高分子構造を示す図である。 （ａ）は３次元架橋分子であるテトラアミノアダマンタン誘導体を示す図であり、（ｂ）はベンゼンテトラカルボン酸誘導体を示す図である。 従来の３次元重合高分子構造である超構造分子を示す図である。
符号の説明
Ａ 第１のモノマー
Ｂ 第２のモノマー
Ｃ 犠牲有機分子
ｄ 第１のモノマーと第２のモノマーとの電気的相互作用による結合部位

Claims (14)

  1. ルイス酸である第１のモノマーと、
    前記第１のモノマーとルイス酸塩基反応を生じるルイス塩基である第２のモノマーと、
    極性基を有する犠牲有機分子とを含むことを特徴とする有機高分子膜形成用の前駆体溶液。
  2. 前記第１のモノマー及び前記第２のモノマーのうち、いずれか一方が３次元架橋分子であると共に他方が２次元架橋分子であることを特徴とする請求項１に記載の前駆体溶液。
  3. 前記第１のモノマーと前記第２のモノマーとは、前記犠牲有機分子を内包するモノマー付加体をルイス酸塩基相互作用によって形成することを特徴とする請求項１又は２に記載の前駆体溶液。
  4. 前記モノマー付加体は、ダイヤモンド構造を取ると共に、該ダイヤモンド構造の空孔に前記犠牲有機分子を内包することを特徴とする請求項３に記載の前駆体溶液。
  5. 前記第１のモノマーは、カルボン酸誘導体、アルコール誘導体、ケトン誘導体、アルデヒド誘導体又は酸無水物誘導体のうちのいずれかの物質であると共に、
    前記第２のモノマーはアミン誘導体であることを特徴とする請求項１〜４のいずれか１つに記載の前駆体溶液。
  6. 前記第１のモノマーは、少なくとも１つ以上のカルボキシル基を有するアダマンタン誘導体であり、
    前記第２のモノマーは、少なくとも１つ以上のアミノ基を有する芳香族炭化水素誘導体であることを特徴とする請求項１〜４のいずれか１つに記載の前駆体溶液。
  7. 前記第１のモノマーは、少なくとも１つ以上のカルボキシル基を有するアダマンタン誘導体であり、
    前記第２のモノマーは、少なくとも１つ以上のアミノ基及び少なくとも１つ以上のヒドロキシル基を有する芳香族炭化水素誘導体であることを特徴とする請求項１〜４のいずれか１つに記載の前駆体溶液。
  8. 前記第１のモノマーは、少なくとも１つ以上のカルボキシル基を有する芳香族炭化水素誘導体であり、
    前記第２のモノマーは、少なくとも１つ以上のアミノ基を有するアダマンタン誘導体であることを特徴とする請求項１〜４のいずれか１つに記載の前駆体溶液。
  9. 前記犠牲有機分子は、シクロデキストリン誘導体又はデンドリマー誘導体であることを特徴とする請求項１〜８のいずれか１つに記載の前駆体溶液。
  10. 前記第１のモノマーの一部と前記第２のモノマーの一部とが、前記犠牲有機分子の一部を内包するオリゴマーを形成していることを特徴とする請求項１〜９のいずれか１つに記載の前駆体溶液。
  11. 請求項１〜１０のいずれか１つに記載の前駆体溶液を基板上に塗布する工程と、
    前記基板に塗布された前記前駆体溶液中の前記第１のモノマーと前記第２のモノマーとを共重合させて共重合体を得る工程と、
    前記共重合体から前記犠牲有機分子を除去することによって有機高分子膜を形成する工程とを備えていることを特徴とする有機高分子膜の形成方法。
  12. 前記共重合体を得る工程及び前記有機高分子膜を形成する工程において、熱処理を行うことを特徴とする請求項１１に記載の有機高分子膜の形成方法。
  13. 請求項１〜９のいずれか１つに記載の前駆体溶液に対して加熱処理を行なうことによって、前記前駆体溶液中に、前記第１のモノマーの一部と前記第２のモノマーの一部とから形成され且つ前記犠牲有機分子の一部を内包するオリゴマーを形成する工程と、
    前記オリゴマーを含む前記前駆体溶液を基板上に塗布する工程と、
    前記基板に塗布された前記オリゴマーを含む前記前駆体溶液中の前記第１のモノマーと前記第２のモノマーと前記オリゴマーとを共重合させて共重合体を得る工程と、
    前記共重合体から前記犠牲有機分子を除去することによって有機高分子膜を形成する工程とを備えていることを特徴とする有機高分子膜の形成方法。
  14. 前記共重合体を得る工程及び前記有機高分子膜を形成する工程において、熱処理を行うことを特徴とする請求項１３に記載の有機高分子膜の形成方法。
JP2004106879A 2004-03-31 2004-03-31 有機高分子膜の形成方法 Expired - Fee Related JP4084772B2 (ja)

Priority Applications (3)

Application Number Priority Date Filing Date Title
JP2004106879A JP4084772B2 (ja) 2004-03-31 2004-03-31 有機高分子膜の形成方法
EP05005896A EP1593704A3 (en) 2004-03-31 2005-03-17 Precursor solution for organic polymer film formation and method for forming organic polymer film
US11/081,621 US20050234157A1 (en) 2004-03-31 2005-03-17 Precursor solution for organic polymer film formation and method for forming organic polymer film

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
JP2004106879A JP4084772B2 (ja) 2004-03-31 2004-03-31 有機高分子膜の形成方法

Publications (2)

Publication Number Publication Date
JP2005290192A true JP2005290192A (ja) 2005-10-20
JP4084772B2 JP4084772B2 (ja) 2008-04-30

Family

ID=34934342

Family Applications (1)

Application Number Title Priority Date Filing Date
JP2004106879A Expired - Fee Related JP4084772B2 (ja) 2004-03-31 2004-03-31 有機高分子膜の形成方法

Country Status (3)

Country Link
US (1) US20050234157A1 (ja)
EP (1) EP1593704A3 (ja)
JP (1) JP4084772B2 (ja)

Cited By (6)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007217376A (ja) * 2006-02-17 2007-08-30 Nagoya Institute Of Technology 自己組織化ペプチド組成物
JP2007217455A (ja) * 2006-02-14 2007-08-30 Daicel Chem Ind Ltd 絶縁膜形成材料及び絶縁膜
JP2007217297A (ja) * 2006-02-14 2007-08-30 Daicel Chem Ind Ltd アミノ基含有アダマンタン誘導体とその製造方法、絶縁膜形成材料、ポリマー及び絶縁膜
JP2008038004A (ja) * 2006-08-04 2008-02-21 Chiba Univ メソ細孔性ポリマーの製造方法及びその製造装置
WO2008105551A1 (ja) * 2007-02-28 2008-09-04 Sumitomo Bakelite Co., Ltd. 有機絶縁材料、それを用いた有機絶縁膜用ワニス、有機絶縁膜及び半導体装置
JP2008201982A (ja) * 2007-02-22 2008-09-04 Idemitsu Kosan Co Ltd 多環脂環式化合物を前駆体物質とする薄膜、及びその製造方法

Families Citing this family (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP2000510B1 (en) * 2006-03-29 2012-05-02 Sumitomo Bakelite Company, Ltd. Resin composition, varnish, resin film, and semiconductor device using the resin film
JP2010021401A (ja) * 2008-07-11 2010-01-28 Fujitsu Microelectronics Ltd 半導体装置及びその製造方法

Family Cites Families (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
FR2189454B1 (ja) * 1972-06-21 1974-12-27 France Etat
US6107357A (en) * 1999-11-16 2000-08-22 International Business Machines Corporatrion Dielectric compositions and method for their manufacture
US6903006B2 (en) * 2000-03-17 2005-06-07 Matsushita Electric Industrial Co., Ltd. Interlayer dielectric film, and method for forming the same and interconnection
JP3578722B2 (ja) * 2000-03-17 2004-10-20 松下電器産業株式会社 層間絶縁膜、その形成方法及び配線の形成方法
DE60135540D1 (de) * 2001-03-27 2008-10-09 Samsung Electronics Co Ltd noporen
JP4499391B2 (ja) * 2003-03-26 2010-07-07 ダイセル化学工業株式会社 絶縁膜形成材料及び絶縁膜
KR20050040275A (ko) * 2003-10-28 2005-05-03 삼성전자주식회사 절연막 형성용 조성물 및 이를 이용한 절연막 또는 절연막패턴의 형성방법

Cited By (7)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JP2007217455A (ja) * 2006-02-14 2007-08-30 Daicel Chem Ind Ltd 絶縁膜形成材料及び絶縁膜
JP2007217297A (ja) * 2006-02-14 2007-08-30 Daicel Chem Ind Ltd アミノ基含有アダマンタン誘導体とその製造方法、絶縁膜形成材料、ポリマー及び絶縁膜
JP2007217376A (ja) * 2006-02-17 2007-08-30 Nagoya Institute Of Technology 自己組織化ペプチド組成物
JP2008038004A (ja) * 2006-08-04 2008-02-21 Chiba Univ メソ細孔性ポリマーの製造方法及びその製造装置
JP2008201982A (ja) * 2007-02-22 2008-09-04 Idemitsu Kosan Co Ltd 多環脂環式化合物を前駆体物質とする薄膜、及びその製造方法
WO2008105551A1 (ja) * 2007-02-28 2008-09-04 Sumitomo Bakelite Co., Ltd. 有機絶縁材料、それを用いた有機絶縁膜用ワニス、有機絶縁膜及び半導体装置
JP5299266B2 (ja) * 2007-02-28 2013-09-25 住友ベークライト株式会社 有機絶縁材料、それを用いた有機絶縁膜用ワニス、有機絶縁膜及び半導体装置

Also Published As

Publication number Publication date
US20050234157A1 (en) 2005-10-20
EP1593704A3 (en) 2006-10-18
EP1593704A2 (en) 2005-11-09
JP4084772B2 (ja) 2008-04-30

Similar Documents

Publication Publication Date Title
US7087982B2 (en) Nitrogen-containing polymers as porogens in the preparation of highly porous, low dielectric constant materials
JP4308176B2 (ja) 多孔質誘電材料とその製造方法
JP4084772B2 (ja) 有機高分子膜の形成方法
TW553967B (en) Low dielectric constant materials with polymeric networks
US10767084B2 (en) Enhanced adhesive materials and processes for 3D applications
CN101663348B (zh) 聚酰亚胺前体和聚酰亚胺以及形成图像的下层膜涂布液
US20020132496A1 (en) Ultra low-k dielectric materials
US6812551B2 (en) Defect-free dielectric coatings and preparation thereof using polymeric nitrogenous porogens
TWI254057B (en) Covalently bonded polyhedral oligomeric silsesquioxane/polyimide nanocomposites and process for synthesizing the same
US20190378781A1 (en) Enhanced adhesive materials and processes for 3d applications
TW574104B (en) Etch-stop resins
JP3775375B2 (ja) 多層配線間の空洞形成方法
KR101425374B1 (ko) 다공성 탄소 박막재료 및 이의 제조방법
US6764718B2 (en) Method for forming thin film from electrically insulating resin composition
KR101086073B1 (ko) 폴리우레아 다공질체-폴리이미드 복합체막 및 그 제조방법
JP3706369B2 (ja) 高分子材料の合成方法、高分子薄膜の形成方法及び層間絶縁膜の形成方法
JP3571522B2 (ja) 多孔質膜の形成方法及び多孔質膜の形成材料
TW200402800A (en) Method of synthesizing polymeric material, method of forming thin polymer film, and method of forming interlayer dielectric
JP2007513514A (ja) 銅配線用超低誘電絶縁膜
US6861479B2 (en) Composition and process for the production of a porous layer using the composition
KR102247980B1 (ko) 고분자 수지 및 동일반응계 분산제를 포함하는 질화붕소 복합체 및 그 제조방법
CN120289991B (zh) 一种低热膨胀系数的聚酰亚胺薄膜及其制备方法
JP2007234871A (ja) 層間絶縁膜の形成方法及び層間絶縁膜形成用の前駆体溶液
JP2001283638A (ja) 絶縁材用樹脂組成物及びこれを用いた絶縁材
JPS60262826A (ja) 高分子量ポリジフエニルシロキサン及びその製造方法

Legal Events

Date Code Title Description
A977 Report on retrieval

Free format text: JAPANESE INTERMEDIATE CODE: A971007

Effective date: 20070509

A131 Notification of reasons for refusal

Free format text: JAPANESE INTERMEDIATE CODE: A131

Effective date: 20070515

A521 Request for written amendment filed

Free format text: JAPANESE INTERMEDIATE CODE: A523

Effective date: 20070713

TRDD Decision of grant or rejection written
A01 Written decision to grant a patent or to grant a registration (utility model)

Free format text: JAPANESE INTERMEDIATE CODE: A01

Effective date: 20080122

A61 First payment of annual fees (during grant procedure)

Free format text: JAPANESE INTERMEDIATE CODE: A61

Effective date: 20080215

R150 Certificate of patent or registration of utility model

Free format text: JAPANESE INTERMEDIATE CODE: R150

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20110222

Year of fee payment: 3

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20120222

Year of fee payment: 4

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20130222

Year of fee payment: 5

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20130222

Year of fee payment: 5

FPAY Renewal fee payment (event date is renewal date of database)

Free format text: PAYMENT UNTIL: 20140222

Year of fee payment: 6

LAPS Cancellation because of no payment of annual fees
