JP2004362120A - 画像処理方法および装置並びにプログラム - Google Patents

Abstract

【課題】特定のハードウェアを必要とせず、画像劣化のない、高速なＭＩＰ（最大値投影）処理を可能にする。
【解決手段】３次元画像である原画像Ａの８近傍画素毎の最大値を予め抽出しておく。原画像Ａを任意方向Ｄへ最大値投影するための最大値検索を行う際に、各検索点Ｈにおいて原画像Ａの８近傍画素からの線形補間により補間値を算出して、既に得られている最大値候補との比較を行う前に、抽出された検索点の８近傍画素の最大値と候補値との比較を行い、候補値の更新可能性がある場合のみ、補間値の演算処理および比較更新を行う。
【選択図】 図２

Description

【０００１】
【発明の属する技術分野】
本発明は、画像処理に関し、特に詳しくは、３次元画像のＭＩＰ（最大値投影）処理およびＭｉｎＩＰ（最小値投影）処理の高速化に関するものである。
【０００２】
【従来の技術】
従来、ＣＴ装置、ＭＲＩ装置、超音波診断装置（エコー）等で得られる３次元画像を、所望の方向に投影して投影画像を得ることが行われている。このような投影画像を得るための処理としては、投影方向について最大画素値を抽出して投影するＭＩＰ（Ｍａｘｉｍｕｍ Ｉｎｔｅｎｓｉｔｙ Ｐｒｏｊｅｃｔｉｏｎ）処理や最小画素値を抽出して投影するＭｉｎＩＰ（Ｍｉｎｉｍｕｍ Ｉｎｔｅｎｓｉｔｙ Ｐｒｏｊｅｃｔｉｏｎ）処理が知られている。
【０００３】
上記のＭＩＰ処理やＭｉｎＩＰ処理では、投影方向の各画素列に対して最大値や最小値を検索する必要があるが、特に、任意の方向に投影するような場合には、通常、上記最大値または最小値の検索すべき位置が３次元画像上の画素に重ならないため、３次元画像の各画素に対応する、投影方向に揃った検索点を設定し、これらの検索点において近傍画素から補間値を算出し、その補間値の最大値や最小値を検索する。そのため、任意の方向へ投影する場合には、補間値を算出するための演算量が膨大なものとなり、最大値あるいは最小値の検索にはかなりの時間を要する。そこで、これまでに、このようなＭＩＰ処理やＭｉｎＩＰ処理における高速化の手法が、種々提案されている。
【０００４】
例えば、上記演算をさせるための計算機に複数のＣＰＵを設けて、並列処理を行わせることにより、演算に要する時間を短縮させる手法や、投影すべき方向に伸びる各画素列から、最大値あるいは最小値を有する画素を検索する際に、画素列中の一部の画素のみを検索対象画素として検索する、いわゆる間引き手法（例えば、特許文献１）などがある。
【０００５】
【特許文献１】
特開２００１−２３６４９２号公報
【０００６】
【発明が解決しようとする課題】
しかしながら、上記の並列処理による手法では、複数のＣＰＵが設けられた特定のハードウェアが必要になるので、汎用の計算機を手軽に用いることができず、コスト高にもつながる。また、上記の間引きによる手法では、間引いた画素（または検索点）の中に真の最大値や最小値を有する画素が存在していることもあり、常に真の最大値や最小値が検索されるわけではないので、投影画像の画質が劣化してしまうという問題があった。
【０００７】
本発明は、上記問題点に鑑み、特定のハードウェアを必要とせず、また投影画像の画質を劣化させることなく、ＭＩＰ処理あるいはＭｉｎＩＰ処理の高速化が可能な画像処理方法および装置並びにそのためのプログラムを提供することを目的とするものである。
【０００８】
【課題を解決するための手段】
本発明は、時間のかかる補間値の算出回数をできるだけ少なくすることにより、ＭＩＰ処理またはＭｉｎＩＰ処理の高速化を図るものである。
【０００９】
本発明の画像処理方法は、一定の間隔で３次元的に配列された画素からなる３次元画像において、当該３次元画像を投影すべき任意の方向に平行な多数の列に沿って並ぶ多数の検索点を設定するステップと、投影すべき方向に沿って並ぶ検索点の各列毎に、検索点において８近傍画素の線形補間により算出される補間値の最大値／最小値を、当該最大値／最小値の候補値を検索点毎に順次更新することにより検索するステップと、検索された列毎の最大値／最小値に基づいて３次元画像の投影画像を形成するステップとを有する画像処理方法において、上記検索するステップの前に、３次元画像において、各８近傍画素を頂点とする各部分領域毎に画素の最大値／最小値を抽出するステップを有し、上記検索するステップが、検索点の各々において、候補値と、検索点を包含する部分領域毎に、上記抽出するステップにおいて抽出された画素の最大値／最小値とを比較することにより、検索点において候補値が更新される可能性があるか否かを判定するステップを有し、候補値が更新される可能性があると判定されたときにのみ、検索点における補間値を算出することを特徴とする方法である。
【００１０】
ここで、「最大値／最小値」とは、最大値あるいは最小値のうち、いずれか一方を意味するものであり、同一文内における当該「最大値／最小値」の表現は、一貫して、「最大値」あるいは「最小値」のどちらか一方に読み替えるものとする。
【００１１】
「８近傍画素」とは、立方体の各頂点の位置に対応するような位置関係にある近傍８個の画素のことである。
【００１２】
そして、「検索点において８近傍画素の線形補間により算出される補間値」とは、検索点の近傍８個の画素の各値を、その検索点と画素との距離で重み付けして線形に加算することにより得られる補間値のことである。
【００１３】
上記「検索点において候補値が更新される可能性があるか否かを判定する」は、具体的には、例えば「最大値」を投影する場合、それまでに得られた最大値の候補値と、検索対象となっている検索点を包含する部分領域毎に、抽出するステップにおいて抽出された画素の最大値とを比較して、抽出された最大値が候補値より大きいときは、候補値が更新される可能性があると判定し、抽出された最大値が候補値より小さいときは、候補値が更新される可能性がないと判定する。このように判定する理由は、検索点における補間値は８近傍画素の線形補間により算出されるが、この補間は内挿補間となるため、その補間値は８近傍画素の最小値から最大値の間の値に限定されるからである。なお、「最小値」を投影する場合も、同様の考え方により、抽出された最小値が候補値より小さいときは、候補値が更新される可能性があると判定し、そうでないときは、更新される可能性がないと判定する。
【００１４】
本発明の画像処理方法において、上記検索点を設定するステップは、検索点を、上記一定の間隔と略等しい間隔で設定するステップとすることが好ましい。
【００１５】
また、上記検索するステップは、検索された補間値の最大値／最小値を有する検索点の位置を記憶するステップをさらに有し、既に検索された列に隣接する列において、補間値の最大値／最小値を検索する際に、既に検索された列における上記位置の近傍側から検索するステップとしてもよい。
【００１６】
この場合、検索対象の列に隣接する、「既に検索された列」が、複数存在するときには、所定の方向に隣接する列を優先して採用するようにしてもよいし、ランダムに採用するようにしてもよい。
【００１７】
本発明の画像処理装置は、一定の間隔で３次元的に配列された画素からなる３次元画像を入力する画像入力手段と、３次元画像を投影する任意の方向を設定する投影方向設定手段と、３次元画像において、投影する方向に平行な多数の列に沿って並ぶ多数の検索点を設定する検索点設定手段と、投影する方向に沿って並ぶ検索点の各列毎に、検索点において８近傍画素の線形補間により算出される補間値の最大値／最小値を、当該最大値／最小値の候補値を検索点毎に順次更新することにより検索する検索手段と、検索された列毎の最大値／最小値に基づいて、３次元画像の投影画像を形成する投影画像形成手段とを備えた画像処理装置において、３次元画像において各８近傍画素を頂点とする各部分領域毎に画素の最大値／最小値を抽出する抽出手段をさらに備え、上記検索手段が、検索点の各々において、候補値と、検索点を包含する部分領域毎に、上記抽出手段により抽出された画素の最大値／最小値とを比較して、検索点において候補値が更新される可能性があると判定されたときにのみ、検索点における補間値を算出するものであることを特徴とするものである。
【００１８】
なお、本発明の画像処理装置において、上記検索点設定手段は、検索点を、上記一定の間隔と略等しい間隔で設定するステップとすることが好ましい。
【００１９】
また、上記検索手段は、検索された補間値の最大値／最小値を有する検索点の位置を記憶するものであり、既に検索された列に隣接する列において、補間値の最大値／最小値を検索する際に、既に検索された列における上記位置の近傍側から検索するものとしてもよい。
【００２０】
本発明のプログラムは、一定の間隔で３次元的に配列された画素からなる３次元画像において、３次元画像を投影すべき任意の方向に平行な多数の列に沿って並ぶ多数の検索点を設定するステップと、投影すべき方向に沿って並ぶ検索点の各列毎に、検索点において８近傍画素の線形補間により算出される補間値の最大値／最小値を、当該最大値／最小値の候補値を前記検索点毎に順次更新することにより検索するステップと、検索された列毎の最大値／最小値に基づいて、３次元画像の投影画像を形成するステップとを有する画像処理をコンピュータに実行させるためのプログラムにおいて、検索するステップの前に、３次元画像において、各８近傍画素を頂点とする各部分領域毎に画素の最大値／最小値を抽出するステップを有し、検索するステップが、検索点の各々において、候補値と、検索点を包含する部分領域毎に、上記抽出するステップにおいて抽出された画素の最大値／最小値とを比較することにより、検索点において候補値が更新される可能性があるか否かを判定するステップを有し、候補値が更新される可能性があると判定されたときにのみ、検索点における補間値を算出するようにしたことを特徴とするものである。
【００２１】
なお、本発明において、３次元画像は医用画像であってもよく、例えば、ＣＴスキャン装置やＭＲＩ装置、超音波診断装置（エコー）などにより撮影された画像を考えることができる。
【００２２】
【発明の効果】
本発明の画像処理方法および装置によれば、演算の並列処理等の、ハードウェア構成に依存する処理は含まれておらず、また、検索対象を間引かずに全検索点を検索対象としていることから真の最大値あるいは最小値を確実に検索することができ、さらに、候補値が更新される可能性のあるときにのみ補間処理を行うことにより時間のかかる補間演算をできるだけ省略することができるので、特定のハードウェアを必要とせず、また投影画像の画質を劣化させることなく、ＭＩＰ処理あるいはＭｉｎＩＰ処理を高速化できる。
【００２３】
また、本発明の画像処理方法および装置は、上述の通り、補間処理をできるだけ省略することによりＭＩＰ処理あるいはＭｉｎＩＰ処理を高速化するものであるから、対話的処理で任意方向の投影を行う場合、すなわち、投影方向が予め決まっておらず、任意の投影方向を指定するとともに、その都度、投影画像を形成し直すようなリアルタイムな処理の場合に、特に有効である。
【００２４】
なお、本発明の画像処理方法において、検索点を設定するステップを、検索点を、３次元画像を構成する画素の間隔と略等しい間隔で設定するステップとすれば、演算に要する時間と投影画像の画質とのバランスがよくなり、画質の劣化を十分に防ぎながら、高速なＭＩＰ処理あるいはＭｉｎＩＰ処理を実現できる。
【００２５】
また、検索するステップを、検索された補間値の最大値／最小値を有する検索点の位置を記憶するステップをさらに有し、既に検索された列に隣接する列において、補間値の最大値／最小値を検索する際に、既に検索された列における上記位置の近傍側から検索するステップとすれば、一般的に、上記の最大値／最小値は３次元的に連続していることが多いため、真の最大値あるいは最小値がより早い段階で検索される確率が高くなり、時間のかかる補間処理をさらに省略できる可能性があり、ＭＩＰ処理あるいはＭｉｎＩＰ処理のさらなる高速化が期待できる。
【００２６】
本発明の画像処理装置において、検索点設定手段を、検索点を、３次元画像を構成する画素の間隔と略等しい間隔で設定するものとすれば、演算に要する時間と投影画像の画質とのバランスがよくなり、画質の劣化を十分に防ぎながら、高速なＭＩＰ処理あるいはＭｉｎＩＰ処理を実現できる。
【００２７】
また、検索手段を、検索された補間値の最大値／最小値を有する検索点の位置を記憶するものとし、既に検索された列に隣接する列において、補間値の最大値／最小値を検索する際に、既に検索された列における上記位置の近傍側から検索するものとすれば、一般的に、上記の最大値あるいは最小値は３次元的に連続していることが多いため、上記画像処理方法と同様に、真の最大値あるいは最小値がより早い段階で検索される確率が高くなり、時間のかかる補間処理をさらに省略できる可能性があり、ＭＩＰ処理あるいはＭｉｎＩＰ処理のさらなる高速化が期待できる。
【００２８】
【発明の実施の形態】
以下、本発明の実施の形態を図面に基づいて説明する。図１は、本発明による画像処理装置の一実施形態の概略構成を示すブロック図である。
【００２９】
図１に示す画像処理装置１は、一定の間隔で３次元的に配列された画素からなる３次元画像としての原画像Ａを入力する画像入力手段１０と、原画像Ａにおいて各８近傍画素を頂点とする各部分領域毎に画素の最大値Ｂを抽出する抽出手段２０と、原画像Ａを投影する任意の方向（以下、投影方向という）Ｄを設定する投影方向設定手段３０と、原画像Ａにおいて、投影方向Ｄに平行な多数の列に沿って並ぶ多数の検索点Ｈを、原画像Ａと等しい間隔で設定する検索点設定手段４０と、投影方向Ｄに沿って並ぶ検索点の各列Ｌ毎に、検索点において８近傍画素の線形補間により算出される補間値の最大値Ｈｍを、その最大値の候補値Ｋを検索点毎に順次更新することにより検索する検索手段５０と、検索された列Ｌ毎の最大値Ｈｍに基づいて、３次元画像の投影画像Ａ′を形成する投影画像形成手段６０とを備えている。
【００３０】
検索手段５０は、検索点Ｈの各々において、候補値Ｋと検索点Ｈを包含する部分領域に対応する上記抽出された値とを比較して、その検索点Ｈにおいて候補値Ｋが更新される可能性があると判定されたときにのみ、検索点Ｈにおける補間値Ｈを算出するとともに、この算出された補間値Ｈが候補値Ｋとしてより適しているときに、この補間値Ｈを候補値Ｋとして更新する。
【００３１】
次に、本画像処理装置１の作用について説明する。
【００３２】
画像入力手段１０は、ＭＲＩ装置やＣＴ装置などの画像取得手段によって取得された、被写体の３次元画像である原画像Ａを入力し、図２に示すような、ｘｙｚの直交座標系で表される仮想的な第１の画像空間に記憶させる。
【００３３】
抽出手段２０は、第１の画像空間上の原画像Ａにおいて、図２に示すような、立方体状の近傍８点の画素からなる各部分領域毎の画素の最大値Ｂを抽出し、抽出された各最大値Ｂを、各部分領域を代表する所定の画素の座標位置に対応させて、ｘｙｚの直交座標系で表される仮想的な第２の画像空間に記憶させる。図３は、上記部分領域の拡大図を示している。具体的には、第１の画像空間上の座標（ｉ，ｊ，ｋ）における画素の値をＡ（ｉ，ｊ，ｋ）、第２の画像空間上の座標（ｉ，ｊ，ｋ）における画素の値をＢ（ｉ，ｊ，ｋ）として、下式（１）のように対応させる。
【００３４】
【数１】

一方、投影方向設定手段３０によって、原画像Ａを投影する所望の投影方向Ｄが設定されると、検索点設定手段４０が、第１の画像空間上において、原画像Ａを構成する各画素と同じピッチで、かつ、投影方向Ｄに揃えて、検索点Ｈを設定する。
【００３５】

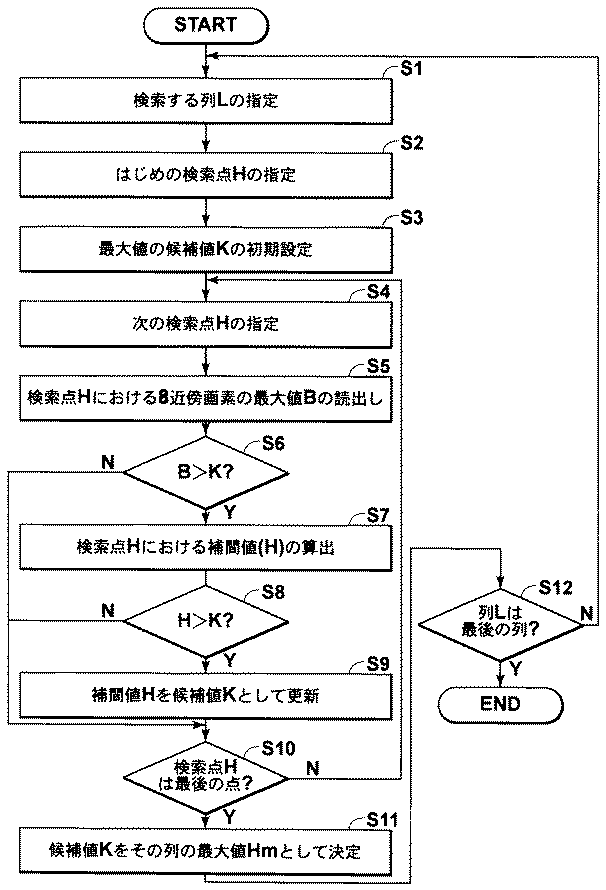

検索手段５０は、投影方向に並ぶ検索点の各列Ｌ毎に、検索点Ｈにおける８個の近傍画素の線形補間により算出される補間値の最大値Ｈｍを、各検索点Ｈ毎にその最大値の候補値Ｋを順次更新することにより検索してゆく。この最大値検索は、図４に示すようなフローに従って行われる。
【００３６】
まず、第１の画像空間において、最大値を検索する検索点の列Ｌを指定する（ステップＳ１）。指定された列Ｌのいずれか一方の端の検索点Ｈを指定し（ステップＳ２）、指定された検索点Ｈにおける補間値Ｈを算出して、この算出された値を最大値の初期の候補値Ｋとして設定する（ステップＳ３）。指定された列に沿って次の検索点Ｈを指定する（ステップＳ４）。この検索点Ｈの座標に基づいて、この検索点Ｈの８近傍画素における最大値Ｂを、第２の画像空間から読出し（ステップＳ５）、読み出された最大値Ｂが候補値Ｋより大きいか否かを判定する（ステップＳ６）。座標位置（ｉ＋α，ｊ＋β，ｋ＋γ），０≦α，β，γ＜１ の検索点における補間値は、Ａ（ｉ，ｊ，ｋ），Ａ（ｉ＋１，ｊ，ｋ），Ａ（ｉ，ｊ＋１，ｋ），Ａ（ｉ＋１，ｊ＋１，ｋ），Ａ（ｉ，ｊ，ｋ＋１），Ａ（ｉ＋１，ｊ，ｋ＋１），Ａ（ｉ，ｊ＋１，ｋ＋１），Ａ（ｉ＋１，ｊ＋１，ｋ＋１）の８近傍画素の線形補間により求まるが（図３参照）、内挿補間となるため、補間値は８近傍画素の最小値から最大値の間の値になる。したがって、読み出された最大値Ｂが候補値Ｋより大きいときは、その検索点Ｈにおいて、候補値Ｋが更新される可能性があるので、この場合は、その検索点Ｈの８近傍画素に基づいて補間演算を行い、補間値Ｈを算出する（ステップＳ７）。一方、ステップＳ６において、読み出された最大値Ｂが候補値Ｋより小さいときは、その検索点Ｈにおいて、候補値Ｋが更新される可能性はないので、ステップＳ１０に移行する。そして、ステップＳ７において算出された補間値Ｈが候補値Ｋより大きいか否かを判定し（ステップＳ８）、補間値Ｈが候補値Ｋより大きいときは、この補間値Ｈを候補値Ｋとして更新し（ステップＳ９）、補間値Ｈが候補値Ｋより小さいときは、ステップＳ１０に移行する。そして、ステップＳ９の後、指定されている検索点Ｈが、指定された列Ｌの最後であるか否かを判定し（ステップＳ１０）、最後であれば、この時の候補値Ｋを指定された列Ｌにおける補間値の最大値Ｈｍとして決定し（ステップＳ１１）、最後でなければ、ステップＳ４に移行する。ステップＳ１１の後、指定されている列Ｌが最後の列であるか否かを判定し（ステップＳ１２）、最後であれば、最大値検索を終了し、最後でなければ、ステップＳ１に移行する。
【００３７】
投影画像形成手段６０は、上記のようにして得られた各列Ｌ毎の補間値の最大値Ｈｍに基づいて、原画像Ａを投影方向Ｄに最大値投影した投影画像Ａ′を形成する。
【００３８】
このような、本画像処理装置１によれば、演算の並列処理等のハードウェア構成に依存する処理は含まれておらず、また、検索対象を間引かずに全検索点を検索対象としていることから真の最大値を確実に検索することができ、さらに、候補値が更新される可能性のあるときにのみ補間処理を行うことにより時間のかかる補間演算をできるだけ省略することができるので、特定のハードウェアを必要とせず、また投影画像の画質を劣化させることなく、ＭＩＰ処理あるいはＭｉｎＩＰ処理を高速化できる。
【００３９】
また、本画像処理装置１は、上述の通り、補間処理をできるだけ省略することによりＭＩＰ処理を高速化するものであるから、対話的処理で任意方向の投影を行う場合、すなわち、投影方向が予め決まっておらず、任意の投影方向を指定するとともにその都度投影画像を形成し直すような、補間処理がリアルタイムで頻繁に行われるような場合に、特に有効である。
【００４０】
なお、本画像処理装置１において、検索手段５０を、検索された補間値の最大値を有する検索点の位置を記憶するものとし、既に検索された列に隣接する列において、補間値の最大値を検索する際に、既に検索された列における上記位置の近傍側から検索するものとすれば、一般的に、上記の最大値は３次元的に連続していることが多いため、真の最大値がより早い段階で検索される確率が高くなり、時間のかかる補間処理をさらに省略できる可能性があり、ＭＩＰ処理のさらなる高速化が期待できる。
【００４１】
なお、本実施形態においては、補間値の最大値投影を行うＭＩＰ処理を例に記述したが、補間値の最小値投影を行うＭｉｎＩＰ処理においても同様に、適用可能である。
【００４２】
また、抽出手段２０による各部分領域毎の画素の最大値の抽出は、画像入力手段１０による原画像Ａの入力が完了した後に行ってもよいが、原画像Ａを入力する際に発生する断続的なデータ入力の待機時間を利用して、既に入力された一部の画素情報に基づいて、順次、各部分領域の最大値を抽出してゆくようにしてもよい。このようにすれば、最大値検索の前準備である、３次元画像における部分領域毎の最大値の抽出をより早く完了させることができ、最大値検索にすばやく移行することができる。
【００４３】
なお、本実施形態においては、第１の画像空間上の原画像Ａにおける立方体状の近傍８点の画素からなる各部分領域毎の画素の最大値Ｂを事前に抽出しているが、事前に抽出する代わりに、各検索列において、既に求められている最大値の候補値と検索点を包含する各部分領域の８近傍画素とをその都度比較し、８近傍画素値の中に最大値の候補値を超える画素値がある場合に限り、当該検索点における補間処理に進むようにしてもよい。この方法は、演算時間の点では、各部分領域毎の画素の最大値を事前に計算しておく方法より劣るが、使用メモリ量が少なくて済むため、十分なメモリ容量を確保できない場合には有効である。
【図面の簡単な説明】
【図１】本発明の一実施形態による画像処理装置の概略構成を示す図
【図２】ｘｙｚの直交座標系で表される仮想的な第１の画像空間を示す図
【図３】第１の画像空間における原画像の近傍８点の画素からなる部分領域を示す図
【図４】補間値の最大値検索の処理フローを示す図
【符号の説明】
１ 画像処理装置
１０ 画像入力手段
２０ 抽出手段
３０ 投影方向設定手段
４０ 検索点設定手段
５０ 検索手段
６０ 投影画像形成手段

Claims (9)

1. 一定の間隔で３次元的に配列された画素からなる３次元画像において、該３次元画像を投影すべき任意の方向に平行な多数の列に沿って並ぶ多数の検索点を設定するステップと、
   前記投影すべき方向に沿って並ぶ前記検索点の各列毎に、前記検索点において８近傍画素の線形補間により算出される補間値の最大値／最小値を、該最大値／最小値の候補値を前記検索点毎に順次更新することにより検索するステップと、検索された前記列毎の前記最大値／最小値に基づいて、前記３次元画像の投影画像を形成するステップとを有する画像処理方法において、
   前記検索するステップの前に、
   前記３次元画像において、各８近傍画素を頂点とする各部分領域毎に画素の最大値／最小値を抽出するステップを有し、
   前記検索するステップが、前記検索点の各々において、
   前記候補値と、前記検索点を包含する前記部分領域毎に、前記抽出するステップにおいて抽出された前記画素の最大値／最小値とを比較することにより、該検索点において前記候補値が更新される可能性があるか否かを判定するステップを有し、
   前記候補値が更新される可能性があると判定されたときにのみ、前記検索点における前記補間値を算出することを特徴とする画像処理方法。
2. 前記検索点を設定するステップが、前記検索点を前記一定の間隔と略等しい間隔で設定するステップであることを特徴とする請求項１記載の画像処理方法。
3. 前記検索するステップが、検索された前記補間値の最大値／最小値を有する検索点の位置を記憶するステップをさらに有し、
   既に検索された前記列に隣接する列において、前記補間値の最大値／最小値を検索する際に、既に検索された前記列における前記位置の近傍側から検索するステップであることを特徴とする請求項１または２記載の画像処理方法。
4. 前記３次元画像が、医用画像であることを特徴とする請求項１、２または３記載の画像処理方法。
5. 一定の間隔で３次元的に配列された画素からなる３次元画像を入力する画像入力手段と、
   前記３次元画像を投影する任意の方向を設定する投影方向設定手段と、
   前記３次元画像において、前記投影する方向に平行な多数の列に沿って並ぶ多数の検索点を設定する検索点設定手段と、
   前記投影する方向に沿って並ぶ前記検索点の各列毎に、前記検索点において８近傍画素の線形補間により算出される補間値の最大値／最小値を、該最大値／最小値の候補値を前記検索点毎に順次更新することにより検索する検索手段と、
   検索された前記列毎の前記最大値／最小値に基づいて、前記３次元画像の投影画像を形成する投影画像形成手段とを備えた画像処理装置において、
   前記３次元画像において各８近傍画素を頂点とする各部分領域毎に画素の最大値／最小値を抽出する抽出手段をさらに備え、
   前記検索手段が、
   前記検索点の各々において、前記候補値と、前記検索点を包含する前記部分領域毎に、前記抽出手段により抽出された前記画素の最大値／最小値とを比較して、該検索点において前記候補値が更新される可能性があると判定されたときにのみ、前記検索点における前記補間値を算出するものであることを特徴とする画像処理装置。
6. 前記検索点設定手段が、前記検索点を前記一定の間隔と略等しい間隔で設定するものであることを特徴とする請求項５記載の画像処理装置。
7. 前記検索手段が、検索された前記補間値の最大値／最小値を有する検索点の位置を記憶するものであり、
   既に検索された前記列に隣接する列において、前記補間値の最大値／最小値を検索する際に、既に検索された前記列における前記位置の近傍側から検索するものであることを特徴とする請求項５または６記載の画像処理装置。
8. 前記３次元画像が、医用画像であることを特徴とする請求項または５、６または７記載の画像処理装置。
9. 一定の間隔で３次元的に配列された画素からなる３次元画像において、該３次元画像を投影すべき任意の方向に平行な多数の列に沿って並ぶ多数の検索点を設定するステップと、
   前記投影すべき方向に沿って並ぶ前記検索点の各列毎に、前記検索点において８近傍画素の線形補間により算出される補間値の最大値／最小値を、該最大値／最小値の候補値を前記検索点毎に順次更新することにより検索するステップと、検索された前記列毎の前記最大値／最小値に基づいて、前記３次元画像の投影画像を形成するステップとを有する画像処理をコンピュータに実行させるためのプログラムにおいて、
   前記検索するステップの前に、
   前記３次元画像において、各８近傍画素を頂点とする各部分領域毎に画素の最大値／最小値を抽出するステップを有し、
   前記検索するステップが、前記検索点の各々において、
   前記候補値と、前記検索点を包含する前記部分領域毎に、前記抽出するステップにおいて抽出された前記画素の最大値／最小値とを比較することにより、該検索点において前記候補値が更新される可能性があるか否かを判定するステップを有し、
   前記候補値が更新される可能性があると判定されたときにのみ、前記検索点における前記補間値を算出するようにしたことを特徴とする画像処理をコンピュータに実行させるためのプログラム。
