EP2505907A1 - Lampe d'éclairage électrique portative comprenant un connecteur d'alimentation et de communication - Google Patents

Lampe d'éclairage électrique portative comprenant un connecteur d'alimentation et de communication Download PDF

Info

Publication number
EP2505907A1
EP2505907A1 EP12354022A EP12354022A EP2505907A1 EP 2505907 A1 EP2505907 A1 EP 2505907A1 EP 12354022 A EP12354022 A EP 12354022A EP 12354022 A EP12354022 A EP 12354022A EP 2505907 A1 EP2505907 A1 EP 2505907A1
Authority
EP
European Patent Office
Prior art keywords
connector
module
power supply
support member
rear support
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Granted
Application number
EP12354022A
Other languages
German (de)
English (en)
Other versions
EP2505907B1 (fr
Inventor
Sébastien Jarzac
Boris Bouffay
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Zedel SAS
Original Assignee
Zedel SAS
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Zedel SAS filed Critical Zedel SAS
Publication of EP2505907A1 publication Critical patent/EP2505907A1/fr
Application granted granted Critical
Publication of EP2505907B1 publication Critical patent/EP2505907B1/fr
Not-in-force legal-status Critical Current
Anticipated expiration legal-status Critical

Links

Images

Classifications

    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F21—LIGHTING
    • F21L—LIGHTING DEVICES OR SYSTEMS THEREOF, BEING PORTABLE OR SPECIALLY ADAPTED FOR TRANSPORTATION
    • F21L4/00—Electric lighting devices with self-contained electric batteries or cells
    • F21L4/08—Electric lighting devices with self-contained electric batteries or cells characterised by means for in situ recharging of the batteries or cells
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F21—LIGHTING
    • F21V—FUNCTIONAL FEATURES OR DETAILS OF LIGHTING DEVICES OR SYSTEMS THEREOF; STRUCTURAL COMBINATIONS OF LIGHTING DEVICES WITH OTHER ARTICLES, NOT OTHERWISE PROVIDED FOR
    • F21V23/00—Arrangement of electric circuit elements in or on lighting devices
    • F21V23/06—Arrangement of electric circuit elements in or on lighting devices the elements being coupling devices, e.g. connectors
    • F—MECHANICAL ENGINEERING; LIGHTING; HEATING; WEAPONS; BLASTING
    • F21—LIGHTING
    • F21V—FUNCTIONAL FEATURES OR DETAILS OF LIGHTING DEVICES OR SYSTEMS THEREOF; STRUCTURAL COMBINATIONS OF LIGHTING DEVICES WITH OTHER ARTICLES, NOT OTHERWISE PROVIDED FOR
    • F21V17/00—Fastening of component parts of lighting devices, e.g. shades, globes, refractors, reflectors, filters, screens, grids or protective cages
    • F21V17/10—Fastening of component parts of lighting devices, e.g. shades, globes, refractors, reflectors, filters, screens, grids or protective cages characterised by specific fastening means or way of fastening
    • F21V17/16—Fastening of component parts of lighting devices, e.g. shades, globes, refractors, reflectors, filters, screens, grids or protective cages characterised by specific fastening means or way of fastening by deformation of parts; Snap action mounting
    • F21V17/164—Fastening of component parts of lighting devices, e.g. shades, globes, refractors, reflectors, filters, screens, grids or protective cages characterised by specific fastening means or way of fastening by deformation of parts; Snap action mounting the parts being subjected to bending, e.g. snap joints

Definitions

  • Portable electric lighting lamps are known, the accumulator of which is associated with a power supply and communication connector, of the Universal Serial Bus (USB) type, which can be connected to an external source.
  • USB Universal Serial Bus
  • the lamp can first be recharged, among others from a power outlet, a cigarette lighter, or a solar panel. It can also connect this connector to a computer, so as to adjust different parameters of the lamp, such as its autonomy or its lighting power.
  • the USB connector is usually formed by a socket, which must be connected to the above-mentioned source via an independent connecting cable, to recharge the battery, and set the lighting level. It is therefore it is necessary to always carry the connecting cable with the lamp.
  • the object of the invention is to provide a portable electric lighting lamp, the USB connector can be reliably connected to an external source, regardless of the conditions of use.
  • the invention also aims at providing such a lamp, the connection between the connector and the external source can be implemented conveniently, and without connecting cable.
  • the USB connector is inserted into a housing, which ensures its integrity, whatever the external conditions.
  • the housing is waterproof making the connector insensitive to moisture. It can thus ensure its electrical function, once removed from the housing.
  • the connector is of the male type, and can be plugged directly into a socket of the external source, such as a computer port. This eliminates the use of an external connecting cable, as used in the state of the art.
  • the lamp 1 firstly comprises a front lighting device (not shown), LED type or other appropriate type. With reference in particular to the figure 1 this lamp further comprises a rear support member 10, secured to the front device by laces 100 or fastening straps. As a variant, provision may be made for this front device and this rear support member to be held on the user's head by any other appropriate means, in particular an elastic band of conventional type.
  • the rear support member 10 which can cooperate with a power module 50 as will be seen in what follows, is triangular in shape, with the horizontal base. It is provided with two contact pads 12, intended to improve the comfort of the user.
  • This rear support member 10 is hollowed with a notch 14 for receiving the module 50, which is bordered by a beach 16. The latter is provided, in its middle part, with an elastic tongue 18, adapted to ensure the snap of the module 50, as will be seen below.
  • the upper part of the support member 10 comprises two lateral cheeks 20, on which is mounted a cap 22, which can pivot about a transverse axis A.
  • This cap 22 comprises a closed bottom 24, two side walls 26 also closed, and an outlet 28 arranged opposite the closed bottom 24.
  • the supply module 50 comprises a housing 52, made in two parts, namely a body 54 which is secured to a shell 56, by any appropriate means.
  • This housing 52 defines an interior volume V, in which is housed a rechargeable battery 58, of any type known per se. The latter is connected, in a conventional manner, to the lighting module by a cable 60, partially illustrated on the figure 1 .
  • the accumulator 58 is further associated with a power supply and communication connector 62, of conventional type.
  • a power supply and communication connector 62 of conventional type.
  • the connector 62 protrudes out of the internal volume V via an orifice 64 which is closed off by a seal 66.
  • the latter has a flange 68, which rests against a seat 70 of the housing 52.
  • the body 54 comprises a boss 72, adapted to cooperate by snapping with the tongue 18 of the support member 10.
  • the feed module 50 is disengaged from the support member 10, which corresponds to the arrangement of the figures 2 and 5 .
  • the connector 62 is freely accessible, so that it can be connected to an external source, either for charging, or for programming its parameters, or both simultaneously.
  • the presence of a male USB connector allows to connect directly to a female USB socket of a computer, or an external source without using an additional cable.
  • the module 50 it is first of all to thread the free end of the connector 62 inside the cap 22.
  • This operation is facilitated by the possibility of pivoting the cap, which allows a simplified positioning.
  • the seal 66 comes into contact with the side walls 26 of the latter.
  • the walls 26 are slightly flared, so that their section gradually decreases opposite the outlet 28 of the cap. At the end of the race, as illustrated in figures 3 and 6 the seal is thus compressed against the walls of the cap.
  • the assembly formed by the cap 22 and the feed module 50, is then rotated about the axis A, according to the arrow f1 of the figures 3 and 6 .
  • the boss 72 of the module 50 compresses the tongue 18 of the support member 10, which makes it possible to immobilize the latter with respect to the module 50, by elastic latching.
  • the connector is received in a sealed housing 80, delimited by the bottom 24 and the walls 26 of the cap 22, as well as by the internal volume of the housing 52.
  • the tongue 18 exerts a force f2, which tends pushing the feed module 50 upwards and compressing the seal 66, which further improves the seal.
  • the power supply module 50 When the power supply module 50 is fixed on the support member 10, the user can use the lamp in the usual way. Then, if he wants to either recharge the lamp or change the programming, it switches the module to the opposite of the arrow f2 above, so as to disengage the module 50 relative to the support member 10. Under these conditions, the lamp is again in its configuration of figures 2 and 5 , so that the user can directly access the USB connector 62.
  • FIGS 8 and 9 illustrate an alternative embodiment of the invention, in which the power supply module 150 is remote.
  • the mechanical members similar to those of Figures 1 to 7 are assigned the same reference numbers, increased by 100.
  • the embodiment of the figures 8 and 9 provides a feed assembly formed of two modules, and not a single module 50 as in the embodiment of Figures 1 to 7 . More specifically, this assembly firstly comprises a first module 150, in the interior volume of which is received the accumulator 158. This first module 150 is connected to a second module 150 ', via a cable connection 151, or any equivalent member. Furthermore, this second module 150 'is equipped with the USB connector 162, which protrudes via an orifice, closed off by the seal 166. Finally, the support member 110 is structurally identical to that described above. above.
  • the implementation of the lamp of the figures 8 and 9 involves, as in the first mode, the insertion of the USB connector 162 in the cap 122, then the snap fastening of the module 150 'on the support member 110.
  • the cooperation of this module 150 'with the support member 110 is similar to that intervening between the single module 50 and the support member 10.
  • the module 150 is offset from that 150', in particular to preserve the accumulator to the severe weather conditions.
  • the invention is not limited to the examples described and shown. Thus one can first of all provide that the battery supply assembly is not mounted on the rear support member, but on the contrary on the front lighting device.
  • the front device is for example provided with latching means, similar or equivalent to those described above, which equip the rear support member.
  • the power and communication connector is not of the male type, but of the female type. In both cases, the USB connector is protected in a closed compartment when in the locked position.
  • USB power and communication connector is not USB type, but any other equivalent type appropriate.
  • the figure 10 represents the wiring diagram of the USB connector 62 in the power supply module 50.
  • the USB connector is connected to an electronic card CE located in the module, and comprising a regulator circuit 200 for charging the battery 58, and a processor 201 for adjusting the lamp parameters.
  • the output of the accumulator 58 is connected by power conductors 202 to the lighting module for supplying the lamp.
  • the output of the processor 201 is connected by a data bus 203 to the same lighting module for the operating parameterization of the lamp.
  • the four conductors 202 and 203 are arranged in the same sheath constituting the cable 60 of the figure 1 .

Landscapes

  • Engineering & Computer Science (AREA)
  • General Engineering & Computer Science (AREA)
  • Arrangement Of Elements, Cooling, Sealing, Or The Like Of Lighting Devices (AREA)

Abstract

Lampe portative comprenant un dispositif d'éclairage avant, un ensemble d'alimentation électrique comprenant un accumulateur (58) et un connecteur USB (62) d'alimentation et de communication, et un organe d'appui arrière. L'ensemble d'alimentation électrique comprend au moins un premier module (50) équipé du connecteur USB (62), ledit premier module possédant des moyens (72) de fixation amovible sur l'organe d'appui arrière, pour définir des positions respectives de fixation et de désolidarisation, avec formation d'un logement (80) de réception et de protection du connecteur (62) lorsqu'il se trouve dans la position de fixation. L'organe d'appui arrière (10) comporte un élément creux (22) de réception du connecteur (62), ledit élément creux étant monté à pivotement autour d'un axe transversal (A).
Figure imgaf001
Figure imgaf002

Description

    Domaine technique de l'invention
  • L'invention est relative à une lampe d'éclairage électrique portative, notamment une lampe frontale, comprenant
    • un dispositif d'éclairage avant
    • un ensemble d'alimentation électrique du module d'éclairage, cet ensemble comprenant un accumulateur et un connecteur d'alimentation et de communication, de type Bus Série Universel,
    • un organe d'appui arrière, et
    • des moyens de maintien de la lampe sur la tête d'un utilisateur, reliant le dispositif d'éclairage avant et l'organe d'appui arrière.
    État de la technique
  • On connaît des lampes d'éclairage électrique portatives, dont l'accumulateur est associé à un connecteur d'alimentation et de communication, de type USB (Universal Serial Bus), susceptible d'être reliée à une source extérieure. De la sorte, la lampe peut tout d'abord être rechargée, entre autres depuis une prise secteur, un allume-cigare, ou encore un panneau solaire. On peut également relier ce connecteur à un ordinateur, de façon à ajuster différents paramètres de la lampe, tels que notamment son autonomie ou sa puissance d'éclairage.
  • Le connecteur USB est formé généralement à une prise femelle, qui doit être reliée à la source précitée via un câble de liaison indépendant, pour assurer la recharge de l'accumulateur, et le paramétrage du niveau d'éclairage. Il est donc nécessaire d'emporter en permanence le câble de liaison avec la lampe.
    • Objet de l'invention
  • L'objet de l'invention consiste à réaliser une lampe d'éclairage électrique portative, dont le connecteur USB peut être relié de façon fiable à une source extérieure, indépendamment des conditions d'utilisation. L'invention vise également à proposer une telle lampe, dont la liaison entre le connecteur et la source extérieure peut être mise en oeuvre de manière commode, et sans câble de liaison.
  • La lampe selon l'invention est caractérisée en ce que :
    • l'ensemble d'alimentation électrique comprend au moins un premier module qui est pourvu du connecteur USB, ledit premier module possédant des moyens de fixation amovible sur l'organe d'appui arrière pour définir des positions respectives de fixation et de désolidarisation, avec formation dans la position de fixation, d'un logement de réception et de protection du connecteur USB,
      l'organe d'appui arrière comporte un élément creux pivotant de réception dudit connecteur.
  • Conformément à l'invention, le connecteur USB est introduit dans un logement, ce qui permet de garantir son intégrité, quelles que soient les conditions extérieures. De préférence, le logement est étanche rendant le connecteur insensible à l'humidité. Il peut ainsi assurer sa fonction électrique, une fois extrait hors du logement.
  • Le connecteur est de type mâle, et peut être branché directement sur une prise femelle de la source extérieure, telle qu'un port d'ordinateur. Ceci permet de s'affranchir de l'emploi d'un câble extérieur de liaison, tel qu'utilisé dans l'état de la technique.
  • La lampe conforme à l'invention peut comporter tout ou partie des caractéristiques suivantes, prises isolément ou selon toute combinaison techniquement compatible :
    • l'organe d'appui arrière comporte un élément creux possédant un fond et des parois latérales fermées, et le connecteur est bordé par un joint d'étanchéité, le joint étant comprimé contre les parois de l'élément creux, dans la position de fixation.
    • les moyens de fixation amovible sont des moyens de fixation par encliquetage élastique.
    • l'organe d'appui arrière ou le dispositif d'éclairage avant comprend un élément d'encliquetage élastique, apte à repousser le joint d'étanchéité vers l'intérieur de l'élément creux, dans la position de fixation.
    • le connecteur est un connecteur mâle.
    • le premier module est introduit dans une échancrure, ménagée dans l'organe d'appui arrière.
    • l'ensemble d'alimentation électrique est formé par le premier module, qui est pourvu à la fois de l'accumulateur et du connecteur.
    • l'ensemble d'alimentation électrique comprend le premier module, qui est pourvu du connecteur, ainsi qu'un second module, pourvu de l'accumulateur, ces deux modules étant reliés par des moyens de connexion électrique.
  • L'invention concerne aussi un ensemble d'alimentation électrique appartenant à une lampe d'éclairage électrique portative, cet ensemble comprenant
    • des moyens de fixation amovible sur l'organe d'appui arrière,
    • un accumulateur et un connecteur d'alimentation et de communication, de type Bus Série Universel (USB),
    • un joint d'étanchéité entourant le connecteur de façon à définir, avec l'organe d'appui arrière, un logement étanche de réception du connecteur, dans la position de fixation.
    Description sommaire des dessins
  • D'autres avantages et caractéristiques ressortiront plus clairement de la description qui va suivre d'un mode particulier de réalisation de l'invention donné à titre d'exemple non limitatif et représenté aux dessins annexés, dans lesquels :
    • la figure 1 est une vue en perspective d'une lampe portative selon l'invention,
    • les figures 2 à 4 sont des vues en en coupe longitudinale, illustrant à plus grande échelle un organe d'appui arrière et un module d'alimentation électrique appartenant à cette lampe, dans des positions respectivement extraite, déverrouillée et verrouillée,

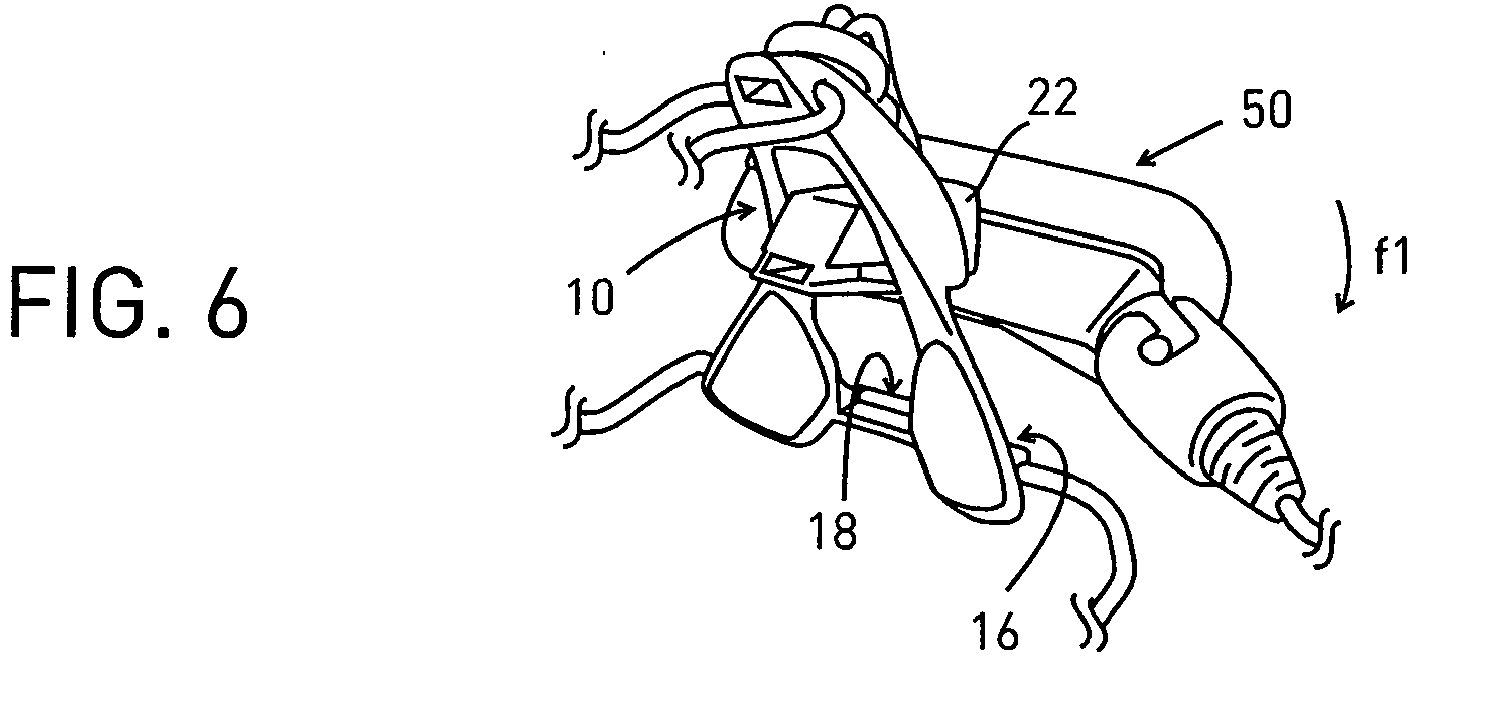

    • les figures 5 à 7 sont des vues en perspective de l'organe d'appui arrière et du module d'alimentation électrique, dans les positions respectivement extraite, déverrouillée et verrouillée,
    • les figures 8 et 9 sont des vues en perspective d'une variante de l'invention à module d'alimentation déportée, illustrée dans des positions respectivement extraite et verrouillée,
    • la figure 10 montre le schéma de la carte électronique de commande pour la recharge de l'accumulateur et le paramétrage de la lampe.
    Description d'un mode préférentiel de l'invention
  • Dans ce qui suit, les termes « avant », « arrière », « supérieur », « inférieur », « horizontal » et « vertical » sont relatifs à une lampe portée par un utilisateur en position debout, tête droite. La lampe 1 conforme à l'invention comprend tout d'abord un dispositif d'éclairage avant (non représenté), de type LED ou autre type approprié. En référence notamment à la figure 1, cette lampe comprend en outre un organe d'appui arrière 10, solidarisé au dispositif avant par des lacets 100 ou sangles de fixation. A titre de variante, on peut prévoir que ce dispositif avant et cet organe d'appui arrière sont maintenus sur la tête de l'utilisateur par tout autre moyen approprié, notamment un bandeau élastique de type classique.
  • Sur les figures 1 à 7, l'organe d'appui arrière 10, qui peut coopérer avec un module d'alimentation 50 comme on le verra dans ce qui suit, est de forme triangulaire, avec la base horizontale. Il est pourvu de deux patins de contact 12, destinés à améliorer le confort de l'utilisateur. Cet organe d'appui arrière 10 est creusé d'une échancrure 14 de réception du module 50, laquelle est bordée par une plage 16. Cette dernière est pourvue, dans sa partie médiane, d'une languette élastique 18, propre à assurer l'encliquetage du module 50, comme on le verra ci-après.
  • La partie supérieure de l'organe d'appui 10 comporte deux joues latérales 20, sur lesquelles est montée une coiffe 22, laquelle peut pivoter autour d'un axe transversal A. Cette coiffe 22 comprend un fond fermé 24, deux parois latérales 26 également fermées, et un débouché 28 agencé à l'opposé du fond fermé 24.
  • Le module d'alimentation 50 comporte un boîtier 52, réalisé en deux parties, à savoir un corps 54 auquel est solidarisée une coque 56, par tout moyen approprié. Ce boîtier 52 délimite un volume intérieur V, dans lequel est logé un accumulateur 58 rechargeable, de tout type connu en soi. Ce dernier est relié, de manière classique, au module d'éclairage par un câble 60, illustré de façon partielle sur la figure 1.
  • L'accumulateur 58 est en outre associé à un connecteur d'alimentation et de communication 62, de type classique. Dans l'exemple illustré il s'agit d'un port mâle USB (Universal Serial Bus, ou Bus Série Universel), étant entendu qu'on peut utiliser tout autre type que USB. Le connecteur 62 fait saillie hors du volume intérieur V, via un orifice 64 qui est obturé par un joint d'étanchéité 66. Ce dernier possède une collerette 68, laquelle repose contre un siège 70 du boîtier 52. Enfin le corps 54 comprend un bossage 72, propre à coopérer par encliquetage avec la languette 18 de l'organe d'appui 10.
  • Les différentes phases de la mise en oeuvre de la lampe, décrite ci-dessus, vont maintenant être explicitées dans ce qui suit.
  • On suppose tout d'abord que le module d'alimentation 50 est désolidarisé par rapport à l'organe d'appui 10, ce qui correspond à l'agencement des figures 2 et 5. Dans ces conditions, le connecteur 62 est librement accessible, de sorte qu'il peut être raccordé à une source externe, soit en vue de sa charge, soit en vue de la programmation de ses paramètres, ou les deux simultanément. La présence d'un connecteur USB mâle, permet de le raccorder directement à une prise USB femelle d'un ordinateur, ou d'une source extérieure sans faire appel à un câble supplémentaire.
  • Si l'on souhaite fixer le module 50 sur l'organe d'appui 10, il s'agit tout d'abord d'enfiler l'extrémité libre du connecteur 62 à l'intérieur de la coiffe 22. Cette opération est facilitée grâce à la possibilité de pivotement de la coiffe, ce qui autorise un positionnement simplifié. Au fur et à mesure que l'on rapproche le connecteur USB 62 du fond 24 de la coiffe 22, le joint d'étanchéité 66 vient au contact des parois latérales 26 de cette dernière. De façon avantageuse, les parois 26 sont légèrement évasées, de sorte que leur section diminue progressivement à l'opposé du débouché 28 de la coiffe. En bout de course, comme illustré aux figures 3 et 6, le joint se trouve donc compressé contre les parois de la coiffe.
  • On fait ensuite pivoter l'ensemble, formé par la coiffe 22 et le module d'alimentation 50, autour de l'axe A, selon la flèche f1 des figures 3 et 6. Au terme de ce mouvement, le bossage 72 du module 50 vient comprimer la languette 18 de l'organe d'appui 10, ce qui permet d'immobiliser ce dernier par rapport au module 50, par encliquetage élastique. Dans cette configuration de verrouillage, illustrée aux figures 4 et 7, le connecteur est reçu dans un logement étanche 80, délimité par le fond 24 et les parois 26 de la coiffe 22, ainsi que par le volume intérieur du boîtier 52. On notera en outre que la languette 18 exerce une force f2, qui tend à repousser le module d'alimentation 50 vers le haut et à compresser le joint 66, ce qui améliore encore l'étanchéité.
  • Lorsque le module d'alimentation 50 est fixé sur l'organe d'appui 10, l'utilisateur peut utiliser la lampe de façon habituelle. Puis, s'il souhaite soit recharger la lampe, soit en modifier la programmation, il fait basculer le module à l'opposé de la flèche f2 ci-dessus, de façon à désolidariser le module 50 par rapport à l'organe d'appui 10. Dans ces conditions, la lampe se trouve à nouveau dans sa configuration des figures 2 et 5, de sorte que l'utilisateur peut accéder directement au connecteur USB 62.
  • Les figures 8 et 9 illustrent une variante de réalisation de l'invention, dans laquelle le module d'alimentation 150 est déporté. Sur ces figures, les organes mécaniques analogues à ceux des figures 1 à 7 y sont affectés des mêmes numéros de référence, augmentés de 100.
  • Le mode de réalisation des figures 8 et 9 prévoit un ensemble d'alimentation formé de deux modules, et non pas d'un module unique 50 comme dans le mode de réalisation des figures 1 à 7. De façon plus précise, cet ensemble comprend tout d'abord un premier module 150, dans le volume intérieur duquel est reçu l'accumulateur 158. Ce premier module 150 est relié à un second module 150', par l'intermédiaire d'un câble de connexion 151, ou de tout organe équivalent. Par ailleurs, ce second module 150' est équipé du connecteur USB 162, lequel fait saillie via un orifice, obturé par le joint d'étanchéité 166. Enfin, l'organe d'appui 110 est identique structurellement, à celui 10 décrit ci-dessus.
  • La mise en oeuvre de la lampe des figures 8 et 9 fait intervenir, comme dans le premier mode, l'insertion du connecteur USB 162 dans la coiffe 122, puis la fixation par encliquetage du module 150' sur l'organe d'appui 110. En d'autres termes, la coopération de ce module 150' avec l'organe d'appui 110 est similaire, à celle intervenant entre le module unique 50 et l'organe d'appui 10. Le module 150 est déporté par rapport à celui 150', notamment pour préserver l'accumulateur à l'égard de conditions atmosphériques sévères.
  • L'invention n'est pas limitée aux exemples décrits et représentés. Ainsi on peut tout d'abord prévoir que l'ensemble d'alimentation à accumulateur n'est pas monté sur l'organe d'appui arrière, mais au contraire sur le dispositif d'éclairage avant. Dans ce cas ce dispositif avant est par exemple pourvu de moyens d'encliquetage, similaires ou équivalents à ceux décrits ci-dessus, qui équipent l'organe d'appui arrière.
  • De plus on peut prévoir que le connecteur d'alimentation et de communication n'est pas de type mâle, mais au contraire de type femelle. Dans les deux cas, le connecteur USB se trouve à l'abri dans un compartiment fermé, lorsqu'il se trouve dans la position verrouillée.
  • Enfin on peut prévoir que le connecteur USB d'alimentation et de communication n'est pas de type USB, mais de tout autre type équivalent approprié. On citera par exemple, à titre non limitatif, le type FIREWIRE™ ou autre.
  • La figure 10 représente le schéma électrique de raccordement du connecteur USB 62 dans le module d'alimentation 50. Le connecteur USB est raccordé à une carte électronique CE se trouvant dans le module, et comprenant un circuit régulateur 200 de charge de l'accumulateur 58, et un processeur 201 pour le réglage des paramètres de la lampe. La sortie de l'accumulateur 58 est reliée par des conducteurs de puissance 202 vers le module d'éclairage pour l'alimentation de la lampe. La sortie du processeur 201 est connectée par un bus de données 203 au même module d'éclairage pour le paramétrage de fonctionnement de la lampe. Les quatre conducteurs 202 et 203 sont agencés dans une même gaine constituant le câble 60 de la figure 1.

Claims (9)

  1. Lampe d'éclairage électrique portative, notamment lampe frontale (1), comprenant
    - un dispositif d'éclairage avant
    - un ensemble d'alimentation électrique (50 ; 150, 150') du module d'éclairage, cet ensemble comprenant un accumulateur (58 ; 158) et un connecteur (62 ; 162) d'alimentation et de communication, de type Bus Série Universel (USB),
    - un organe d'appui arrière (10 ; 110), et
    - des moyens (100) de maintien de la lampe sur la tête d'un utilisateur, reliant le dispositif d'éclairage avant et l'organe d'appui arrière,
    caractérisée en ce que
    - l'ensemble d'alimentation électrique comprend au moins un premier module (50 ; 150'), qui est pourvu du connecteur (62 ; 162), ledit premier module possédant des moyens (72) de fixation amovible sur l'organe d'appui arrière (10 ; 110) pour définir des positions respectives de fixation et de désolidarisation, avec formation d'un logement (80) de réception et de protection du connecteur (62 ; 162), dans la position de fixation,
    - l'organe d'appui arrière (10 ; 110) comporte un élément creux (22) pivotant pour la réception dudit connecteur.
  2. Lampe selon la revendication 1, caractérisée en ce que l'élément creux (22) en forme de coiffe, possède un fond (24) et des parois latérales (26) fermés, et que ledit connecteur (62) est bordé par un joint d'étanchéité (66 ; 166) lequel est comprimé dans la position de fixation, contre les parois de l'élément creux (22).
  3. Lampe selon la revendication 2, caractérisée en ce que les moyens de fixation amovible sont des moyens de fixation par encliquetage élastique (72).
  4. Lampe selon la revendication 3, caractérisée en ce que l'organe d'appui arrière (10) comprend un élément d'encliquetage élastique (18) apte à repousser le joint d'étanchéité (66) vers l'intérieur de l'élément creux (22), dans la position de fixation.
  5. Lampe selon l'une des revendications 1 à 4, caractérisée en ce que le connecteur USB (62, 162) est un connecteur mâle.
  6. Lampe selon la revendication 1, caractérisée en ce que le premier module (50 ; 150') est introduit dans une échancrure (14), ménagée dans l'organe d'appui arrière (10).
  7. Lampe selon l'une des revendications 1 à 6, caractérisée en ce que l'ensemble d'alimentation électrique est formé par le premier module (50), qui est pourvu à la fois de l'accumulateur (58) et du connecteur (62).
  8. Lampe selon l'une des revendications 1 à 6, caractérisée en ce que l'ensemble d'alimentation électrique comprend le premier module (150') équipé dudit connecteur (162), ainsi qu'un second module (150) de logement de l'accumulateur (158), ces deux modules étant reliés par des moyens de connexion électrique (151).
  9. Ensemble d'alimentation électrique (50 ; 150, 150') appartenant à une lampe d'éclairage électrique portative selon l'une des revendications 1 à 8, cet ensemble comprenant ;
    - des moyens (72) de fixation amovible sur l'organe d'appui arrière (10; 110),
    - un accumulateur (58 ; 158) et un connecteur (62 ; 162) d'alimentation et de communication, de type Bus Série Universel (USB),
    - un joint d'étanchéité (66 ; 166) entourant ledit connecteur de façon à définir avec l'organe d'appui arrière, un logement étanche (80) de réception dudit connecteur (62 ; 162), dans la position de fixation.
EP20120354022 2011-03-30 2012-03-09 Lampe d'éclairage électrique portative comprenant un connecteur d'alimentation et de communication Not-in-force EP2505907B1 (fr)

Applications Claiming Priority (1)

Application Number Priority Date Filing Date Title
FR1100939A FR2973474A1 (fr) 2011-03-30 2011-03-30 Lampe d'eclairage electrique portative comprenant un connecteur d'alimentation et de communication

Publications (2)

Publication Number Publication Date
EP2505907A1 true EP2505907A1 (fr) 2012-10-03
EP2505907B1 EP2505907B1 (fr) 2013-10-30

Family

ID=45855612

Family Applications (1)

Application Number Title Priority Date Filing Date
EP20120354022 Not-in-force EP2505907B1 (fr) 2011-03-30 2012-03-09 Lampe d'éclairage électrique portative comprenant un connecteur d'alimentation et de communication

Country Status (4)

Country Link
US (1) US8845121B2 (fr)
EP (1) EP2505907B1 (fr)
CN (1) CN102767696B (fr)
FR (1) FR2973474A1 (fr)

Cited By (1)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP4047261A1 (fr) * 2021-02-23 2022-08-24 Zedel Bandeau de lampe frontale

Families Citing this family (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20140035363A1 (en) 2009-09-25 2014-02-06 Pucline, Llc Electrical power supplying device having a central power-receptacle assembly supplying electrical power to power plugs, adaptors and modules while concealed from view and managing excess power cord during power supplying operations
US20160146443A1 (en) * 2013-06-17 2016-05-26 Steiner Marketing Gmbh Headlamp with separate battery module and lighting module connected by cable
US9927837B2 (en) 2013-07-03 2018-03-27 Pucline, Llc Electrical power supplying system having an electrical power supplying docking station with a multi-function module for use in diverse environments
US9723877B2 (en) * 2015-05-29 2017-08-08 Shanghai Green Vaper Technology Co., Ltd. Electronic cigarette
USD1072303S1 (en) 2021-11-22 2025-04-22 Milwaukee Electric Tool Corporation Headlamp

Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20040145890A1 (en) * 2003-01-27 2004-07-29 Liao Sheng Hsin USB-chargeable emergency light structure
DE202006002714U1 (de) * 2005-09-01 2006-05-11 Busch & Müller KG Batterieaufnahmevorrichtung für batteriebetriebenes Zweiradzubehör, insbesondere für Beleuchtungskomponenten für Fahrräder
US20060108979A1 (en) * 2004-11-25 2006-05-25 Daniel Simon R Rechargeable battery assembly
EP1814016A1 (fr) * 2006-01-30 2007-08-01 Samya Technology Co., Ltd. Bloc d'alimentation portable pour dispositifs USB
US20080316733A1 (en) * 2007-06-20 2008-12-25 Spartano David A Lighting device having adjustable spot beam

Family Cites Families (8)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE10025000C5 (de) * 2000-05-22 2013-01-31 Witte & Sutor Gmbh Steckerleuchte, insbesondere als Fahrzeuginnenleuchte
FR2755498B1 (fr) * 1996-11-05 1998-11-27 Zedel Lampe d'eclairage portative a platine de support encliquetable
US7461936B2 (en) * 2000-06-02 2008-12-09 Oakley, Inc. Eyeglasses with detachable adjustable electronics module
JP2002369339A (ja) * 2001-06-11 2002-12-20 Yazaki Corp 電気接続箱
US6626703B2 (en) * 2002-02-05 2003-09-30 Liao Sheng Hsin Multipurpose adaptor with a universal serial bus connector
CN100575774C (zh) * 2006-02-17 2009-12-30 梁兵 头灯
US7611255B1 (en) * 2007-08-27 2009-11-03 Kool Light, LLC Illumination device mountable through an aperture in a clothing object
FR2922627B1 (fr) * 2007-10-23 2010-02-12 Zedel Lampe d'eclairage portative equipee d'une carte electronique logee dans un environnement etanche,et procede d'assemblage de la lampe.

Patent Citations (5)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
US20040145890A1 (en) * 2003-01-27 2004-07-29 Liao Sheng Hsin USB-chargeable emergency light structure
US20060108979A1 (en) * 2004-11-25 2006-05-25 Daniel Simon R Rechargeable battery assembly
DE202006002714U1 (de) * 2005-09-01 2006-05-11 Busch & Müller KG Batterieaufnahmevorrichtung für batteriebetriebenes Zweiradzubehör, insbesondere für Beleuchtungskomponenten für Fahrräder
EP1814016A1 (fr) * 2006-01-30 2007-08-01 Samya Technology Co., Ltd. Bloc d'alimentation portable pour dispositifs USB
US20080316733A1 (en) * 2007-06-20 2008-12-25 Spartano David A Lighting device having adjustable spot beam

Cited By (2)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
EP4047261A1 (fr) * 2021-02-23 2022-08-24 Zedel Bandeau de lampe frontale
US11585519B2 (en) 2021-02-23 2023-02-21 Zedel Headlamp headband

Also Published As

Publication number Publication date
CN102767696B (zh) 2015-11-25
EP2505907B1 (fr) 2013-10-30
FR2973474A1 (fr) 2012-10-05
US8845121B2 (en) 2014-09-30
US20120250295A1 (en) 2012-10-04
CN102767696A (zh) 2012-11-07

Similar Documents

Publication Publication Date Title
EP2505907B1 (fr) Lampe d'éclairage électrique portative comprenant un connecteur d'alimentation et de communication
EP2555340B1 (fr) Fiche de raccordement électrique modulable, élément électrique pour une telle fiche, set d'éléments électriques et véhicule électrique comportant une telle fiche
EP3860737B1 (fr) Accessoire de type sabre laser
BE1026121B1 (fr) Bicyclette electrique
EP3078083B1 (fr) Connecteur électrique femelle, connecteur électrique mâle correspondant et ensemble de connexion comportant des connecteurs mâle et femelle
EP1038731A1 (fr) Garniture de pavillon de véhicule automobile
EP3513444B1 (fr) Dispositif à batterie électrique, pour support de batterie
FR2974642A1 (fr) Etui de protection pour une console de jeux
FR2944921A1 (fr) Dispositif pour la recharge d'un appareil electronique portable
FR3010771A1 (fr) Connexion electrique dans un dispositif d'eclairage et/ou de signalisation
EP2515390B1 (fr) Bloc multi-appareillage équipé de moyens de fixation à une paroi
WO2022223898A1 (fr) Dispositif support d'objets pour planche de bord de véhicule automobile
US20240215674A1 (en) Helmet mount for powered device
FR3026901A1 (fr) Dispositif d'alimentation et d'eclairage couplable a un vehicule automobile et vehicule automobile correspondant
FR3155175A1 (fr) Vehicule comprenant un cable de recharge extensible avec prise et embase de maintien pivotante
FR3141987A1 (fr) Porte-lampes pour bloc optique d’éclairage et/ou de signalisation de véhicule automobile
EP1227559A1 (fr) Agencement d'un dispositif de connexion électrique d'un luminaire encastrable
EP4112997A1 (fr) Bloc lumineux à palette de commande avant
WO2023067276A1 (fr) Socle de connexion electrique ameliore presentant des fonctions pilote et de securite etendues
FR3153569A1 (fr) Perfectionnement d’un ensemble comprenant un embout de câble et une trappe de recharge pour véhicules à motorisation électrique
EP3554778A1 (fr) Tondeuse corporelle a main
FR3020224A1 (fr) Moyen de protection pour dispositif electronique portable.
FR2850513A1 (fr) Installation video portable comprenant une console electronique, genre lecteur video ou console de jeu, et un ecran independant associe
FR2773700A1 (fr) Embase de prise electrique fixee sur aspirateur
FR2941098A1 (fr) Dispositif de connexion comportant au moins deux conducteurs pour realiser une liaison electrique entre deux organes electriques

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

AX Request for extension of the european patent

Extension state: BA ME

17P Request for examination filed

Effective date: 20130320

GRAP Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOSNIGR1

RIC1 Information provided on ipc code assigned before grant

Ipc: F21V 17/16 20060101ALN20130508BHEP

Ipc: F21L 4/08 20060101AFI20130508BHEP

Ipc: F21V 23/06 20060101ALI20130508BHEP

INTG Intention to grant announced

Effective date: 20130523

GRAS Grant fee paid

Free format text: ORIGINAL CODE: EPIDOSNIGR3

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AL AT BE BG CH CY CZ DE DK EE ES FI FR GB GR HR HU IE IS IT LI LT LU LV MC MK MT NL NO PL PT RO RS SE SI SK SM TR

REG Reference to a national code

Ref country code: GB

Ref legal event code: FG4D

Free format text: NOT ENGLISH

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

REG Reference to a national code

Ref country code: AT

Ref legal event code: REF

Ref document number: 638591

Country of ref document: AT

Kind code of ref document: T

Effective date: 20131115

REG Reference to a national code

Ref country code: IE

Ref legal event code: FG4D

Free format text: LANGUAGE OF EP DOCUMENT: FRENCH

REG Reference to a national code

Ref country code: DE

Ref legal event code: R096

Ref document number: 602012000450

Country of ref document: DE

Effective date: 20131224

REG Reference to a national code

Ref country code: SE

Ref legal event code: TRGR

REG Reference to a national code

Ref country code: NL

Ref legal event code: VDEP

Effective date: 20131030

REG Reference to a national code

Ref country code: AT

Ref legal event code: MK05

Ref document number: 638591

Country of ref document: AT

Kind code of ref document: T

Effective date: 20131030

REG Reference to a national code

Ref country code: LT

Ref legal event code: MG4D

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20140228

Ref country code: NL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: HR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: FI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: LT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: NO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20140130

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: LV

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: CY

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: ES

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: RS

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: PT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20140228

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: EE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

REG Reference to a national code

Ref country code: DE

Ref legal event code: R097

Ref document number: 602012000450

Country of ref document: DE

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CZ

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: RO

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: SK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: PL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

26N No opposition filed

Effective date: 20140731

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LU

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20140309

REG Reference to a national code

Ref country code: DE

Ref legal event code: R097

Ref document number: 602012000450

Country of ref document: DE

Effective date: 20140731

REG Reference to a national code

Ref country code: IE

Ref legal event code: MM4A

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20140309

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SI

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20150331

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20150331

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 5

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MT

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SM

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MC

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BG

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20140131

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: HU

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT; INVALID AB INITIO

Effective date: 20120309

Ref country code: BE

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20140331

Ref country code: TR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 6

REG Reference to a national code

Ref country code: FR

Ref legal event code: PLFP

Year of fee payment: 7

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: MK

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: AL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 20131030

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: GB

Payment date: 20220113

Year of fee payment: 11

Ref country code: DE

Payment date: 20220112

Year of fee payment: 11

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: SE

Payment date: 20220110

Year of fee payment: 11

Ref country code: IT

Payment date: 20220210

Year of fee payment: 11

REG Reference to a national code

Ref country code: DE

Ref legal event code: R119

Ref document number: 602012000450

Country of ref document: DE

REG Reference to a national code

Ref country code: SE

Ref legal event code: EUG

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20230309

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20230309

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: SE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20230310

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20230309

Ref country code: DE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20231003

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20230309

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20240320

Year of fee payment: 13

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20250331
