  • the invention relates to a tray according to the preamble of claim 1.
  • Self-service stalls require good, appealing packaging of the offered goods. It is usual, the goods in a container, a so-called tray, fill and the opening through a lid airtight close.
  • the trays are usually made using a deep-drawing process from a plastic film or in one Injection molding process and have an open Side extending perpendicular to the opening Edge parts on. These edge parts are covered with a film that serves as a lid, airtight by welding or gluing connected.
  • Slip-on lids are also known, which have about the edge parts running parallel to the outer walls Reach over the edge parts of the tray in the manner of a clip connection.
  • other packaging materials such as Cardboard, aluminum foil or glass for the production of Trays applied.
  • the opening is aligned upwards to fill the tray and fed the goods from above.
  • the shape of the tray is for a preformed, largely dimensionally stable piece goods adapted to this. This saves packaging material, the space and space requirements are reduced and the The risk of the general cargo being reduced during transport or otherwise shifted or apart within the tray falls.
  • the general cargo has a preformed shape has the shape of the tray the shape and size of the General cargo adapted to stackability and transportation to simplify.
  • Such trays and a packaging method of a preformed piece goods are from the DE 198 60 577 A1 known.
  • the playcups are beakers with a content of 125 ml and weigh 12.75 g. They are in colors offered in yellow, red, blue and green and have a footprint of 65 x 65 mm with a height of 50 mm. The wall thickness is 0.6 mm. They also have a margin of 5 mm.
  • the empty, environmentally friendly packaging can again be used as a construction toy, by gently attaching the cups together. To a simple rail system was provided for this purpose, with connection options in five different directions.
  • the invention is based on the object, the incentive to buy for a product by designing a tray too enlarge and stand out from the competition due to the packaging to differentiate. It is made according to the invention solved by the features of claim 1. More beneficial Refinements result from the subclaims.
  • the tray has the shape of a whole, independent toys.
  • a single tray can already used as a toy.
  • the Purpose of the game also from the hurried customer with a fleeting Recognize look so that the tray is different from usual packaging stands out clearly and is special for the product Offers incentive to buy.
  • Particularly suitable as trays simple toy shapes that are big enough Have a cavity for receiving the goods. For example, sand molds for playing in the sandpit, watercraft, in particular Boats and similar toys.
  • slip lid For greater differentiation of the trays, it is advisable cover the opening with a slip lid, the forms an upper part of the toy, e.g. B. a boat or Deck.
  • Slip-on lids are lids that have a clip connection over an outer edge of a lower part of the tray are pushed and held. You are suitable especially for goods that are not tightly packed too will need.
  • the opening of the tray closed by a sealing disc becomes. This can be in addition to the slip lid between this and the lower part of the tray are arranged and in one Edge area to be tightly connected to the lower part. Thereby prevents the liquid or the pasty mass leaks out of the tray and air enters the tray, which could spoil the packaged goods.
  • the sealing disc is a bulge protruding into the cavity having. This allows the airspace and the distance between Goods and sealing disc with simple means on one optimal size can be reduced.
  • bulging the Sealing disc creates a free space on the outside that leads to Design of the slip lid can be used, for. B. by a deepening of the slip lid in the bulge protrudes and reinforces and supports them.
  • the tray If the packaged goods are used, you first open them the tray by lifting off the slip lid and if necessary the sealing disc is removed using a pull tab. After you have removed the goods, the tray be cleaned and the lower part, if necessary with the Slip covers can be used as toys. Contains that Tray e.g. B. a detergent, this in its amount the needs of a machine filling are matched. The The opened tray can then be put into the machine with the detergent be given so that it is in the washing process at the same time is cleaned.
  • Tray e.g. B. a detergent
  • the tray according to the invention is designed so that it contains all functions required for the purpose of the game. To make the toys more interesting, it can Have devices for attaching accessories. Such advanced craft kits can be used on watercraft e.g. from a flag, sailing, masts, cannons, etc. as well as from adhesive labels for sticking the lower part or also consist of superstructures. The devices are corresponding surfaces or plug connections on the lower part or slip lid of the tray.
  • a tray in the form of a boat 1 is shown in the figures shown. It consists of a lower part 2 with a Cavity 3 whose opening is closed by a slip lid 5 is.
  • the slip lid 5 overlaps in an edge area 4 the edge of the lower part 2 in the form of a snap connection. It has the contour of the deck of a motor boat with a recess 6 which in the cavity 3 of the Lower part 2 protrudes.
  • the goods are placed in the cavity 3 of the lower part 2 and then the opening through the slip lid 5 locked.
  • Must the cavity 3 due to the nature the goods will be absolutely tightly sealed between the slip lid 5 and the lower part 2 a sealing disc 7 placed in the edge area 4 with the lower part 2 is tightly connected, e.g. B. by welding, gluing or like.
  • the sealing disc 7 a bulge protruding into the cavity 3
  • Sealing disc (Fig. 4) has a pull tab at one end 9, by means of which they are subtracted from the lower part if necessary can be.
  • the tray 1 can also be used without a slip lid 5 with only one Sealing disk 7 can be used in which it is used as an open boat or serves as a sand mold.
  • the bulge of the sealing disc towards the cavity 3 provides for the recess of the slip lid 5 additional space, so that the slip lid 5 can be designed with more details. He can also surfaces and devices for attaching stickers and additional parts included.

Landscapes

  • Engineering & Computer Science (AREA)
  • Mechanical Engineering (AREA)
  • Toys (AREA)
  • Packaging Of Annular Or Rod-Shaped Articles, Wearing Apparel, Cassettes, Or The Like (AREA)
  • Packaging For Recording Disks (AREA)
  • Closures For Containers (AREA)
  • Containers Having Bodies Formed In One Piece (AREA)

Abstract

Die Erfindung geht von einem Tray (1) aus, das einen Hohlraum (3) zur Aufnahme einer Ware besitzt, dessen Öffnung durch eine Siegelscheibe (7) verschließbar und das so gestaltet ist, dass es im entleerten Zustand als Spielzeug dienen kann. Es wird vorgeschlagen, dass es die Form eines ganzen, selbstständigen Spielzeugs aufweist.
Bezugszeichen
1
Tray
2
Unterteil
3
Hohlraum
4
Rand
5
Stülpdeckel
6
Vertiefung
7
Siegelscheibe
8
Ausbuchtung
9
Aufziehlasche
Figure 00000001

Description

Die Erfindung betrifft ein Tray nach dem Oberbegriff des Anspruchs 1.
Verkaufsstände mit Selbstbedienung erfordern eine gute, ansprechende Verpackung der dargebotenen Ware. Es ist üblich, die Ware in einen Behälter, ein so genanntes Tray, einzufüllen und die Öffnung durch einen Deckel luftdicht zu verschließen. Die Trays werden in der Regel in einem Tiefziehverfahren aus einer Kunststofffolie oder in einem Spritzgussverfahren hergestellt und weisen an einer offenen Seite sich rechtwinklig zur Öffnung nach außen erstreckende Randteile auf. Diese Randteile werden mit einer Folie, die als Deckel dient, durch Schweißen oder Kleben luftdicht verbunden. Es sind auch Stülpdeckel bekannt, die mit etwa parallel zu den Außenwänden verlaufenden Randteilen die Randteile des Trays nach Art einer Klippverbindung übergreifen. Außer Kunststoff werden weitere Packstoffe wie Karton, Aluminiumfolie oder Glas für die Herstellung von Trays angewendet.
Zum Füllen des Trays wird die Öffnung nach oben ausgerichtet und die Ware von oben zugeführt. Die Form des Trays ist bei einem vorgeformten, weit gehend formstabilen Stückgut diesem angepasst. Dadurch wird Verpackungsmaterial eingespart, der Raum- und Flächenbedarf verringert und die Gefahr vermindert, dass sich das Stückgut beim Transport oder sonst wie innerhalb des Trays verlagert oder auseinander fällt. Sofern das Stückgut eine vorgeformte Form besitzt, wird die Form des Trays der Form und Größe des Stückguts angepasst, um die Stapelbarkeit und den Transport zu vereinfachen. Derartige Trays und ein Verfahren zum Verpacken eines vorgeformten Stückguts sind aus der DE 198 60 577 A1 bekannt.
Ferner sind aus der Zeitschrift "Verpackungs-Rundschau" 10/1996, Seite 53, Playcups-Behältnisse mit Zweitnutzen bekannt. Die Playcups sind Becher mit einem Inhalt von 125 ml und wiegen 12,75 g. Sie werden in den Farben gelb, rot, blau und grün angeboten und besitzen eine Grundfläche von 65 x 65 mm bei einer Höhe von 50 mm. Die Wandstärke beträgt 0,6 mm. Ferner besitzen sie einen Rand von 5 mm. Die leeren, umweltfreundlichen Verpackungen können wieder verwendet werden, und zwar als Konstruktionsspielzeug, indem die Becher leicht aneinander befestigt werden. Zu diesem Zweck wurde ein einfaches Schienensystem vorgesehen, mit Anschlußmöglichkeiten in fünf verschiedenen Richtungen. Somit kann man aus mehreren Playcups verschiedene Dinge zusammenbauen, außerdem steht Hilfszubehör, wie Stäbchen und ein Löffel, Räder, ein Propeller, ein Drehkern sowie ein Verbindungsstück zur Verfügung, um das Spielzeugensemble und das Bausystem noch weiter auszubauen. Nachteilig ist, dass die Verpackung als solche kein ansprechendes Äußeres besitzt und daher keinen ins Auge springenden Kaufanreiz darstellt. Außerdem sind mehrere Verpackungen erforderlich, um die Spielfunktion zu nutzen, die somit dem flüchtigen Betrachter nicht auffällt.
Der Erfindung liegt die Aufgabe zu Grunde, den Kaufanreiz für ein Produkt durch die Gestaltung eines Trays zu vergrößern und sich durch die Verpackung stärker vom Wettbewerber zu differenzieren. Sie wird gemäß der Erfindung durch die Merkmale des Anspruchs 1 gelöst. Weitere vorteilhafte Ausgestaltungen ergeben sich aus den Unteransprüchen.
Nach der Erfindung besitzt das Tray die Form eines ganzen, selbstständigen Spielzeugs. Ein einzelnes Tray kann bereits als Spielzeug verwendet werden. Somit ist der Spielzweck auch vom eiligen Kunden mit einem flüchtigen Blick zu erkennen, so dass sich das Tray von üblichen Verpackungen deutlich abhebt und für das Produkt einen besonderen Kaufanreiz bietet. Als Trays eignen sich besonders einfache Spielzeugformen, die einen ausreichend großen Hohlraum zur Aufnahme der Ware besitzen. Z. B. Sandformen zum Spielen im Sandkasten, Wasserfahrzeuge, insbesondere Boote und ähnliche Spielzeuge.
Zur größeren Differenzierung der Trays ist es zweckmäßig, die Öffnung durch einen Stülpdeckel abzudecken, der ein Oberteil des Spielzeugs bildet, z. B. ein Boots- oder Schiffsdeck. Stülpdeckel sind Deckel, die mit einer Klippverbindung über einen nach außen stehenden Rand eines Unterteils des Trays geschoben und gehalten werden. Sie eignen sich besonders für Waren, die nicht dicht verpackt zu werden brauchen. Für Waren, die flüssig oder pastös sind oder in einer Flüssigkeit liegen, ist es vorteilhaft, dass die Öffnung des Trays durch eine Siegelscheibe verschlossen wird. Diese kann zusätzlich zum Stülpdeckel zwischen diesem und dem Unterteil des Trays angeordnet werden und in einem Randbereich mit dem Unterteil dicht verbunden sein. Dadurch wird verhindert, dass die Flüssigkeit bzw. die pastöse Masse aus dem Tray ausläuft und Luft in das Tray eindringt, durch die die verpackte Ware verderben könnte.
Zwischen der Siegelscheibe und der Ware entsteht in der Regel ein Zwischenraum. Um zu verhindern, dass sich die Ware im Tray zu stark bewegt oder die eingeschlossene Luftmenge zu groß ist und die verderbliche Ware belastet, ist gemäß einer Ausgestaltung der Erfindung vorgesehen, dass die Siegelscheibe eine in den Hohlraum ragende Ausbuchtung aufweist. Dadurch kann der Luftraum und der Abstand zwischen Ware und Siegelscheibe mit einfachen Mitteln auf ein optimales Maß reduziert werden. Durch die Ausbuchtung der Siegelscheibe entsteht nach außen hin ein Freiraum, der zur Gestaltung des Stülpdeckels genutzt werden kann, z. B. indem eine Vertiefung des Stülpdeckels in die Ausbuchtung hineinragt und diese verstärkt und abstützt.
Wird die verpackte Ware benutzt, öffnet man zunächst das Tray, indem man den Stülpdeckel abhebt und gegebenenfalls die Siegelscheibe mittels einer Abziehlasche entfernt. Nachdem man die Ware entnommen hat, kann das Tray gereinigt werden und das Unterteil, gegebenenfalls mit dem Stülpdeckel als Spielzeug verwendet werden. Enthält das Tray z. B. ein Waschmittel, kann dieses in seiner Menge auf den Bedarf einer Maschinenfüllung abgestimmt werden. Das geöffnete Tray kann dann mit dem Waschmittel in die Maschine gegeben werden, so dass es bei dem Waschvorgang gleichzeitig gereinigt wird.
Das erfindungsgemäße Tray ist so gestaltet, dass es alle für den Spielzweck erforderlichen Funktionen beinhaltet. Um die Spielzeuge interessanter zu gestalten, kann es Vorrichtungen zum Befestigen von Zubehörteilen aufweisen. Solche erweiterten Bastelkits können bei Wasserfahrzeugen z.B. aus einer Beflaggung, Segeln, Masten, Kanonen usw. sowie auch aus Klebeschildern zum Bekleben des Unterteils oder auch aus Aufbauten bestehen. Die Vorrichtungen sind entsprechende Flächen oder Steckverbindungen am Unterteil bzw. Stülpdeckel des Trays.
Weitere Vorteile ergeben sich aus der folgenden Zeichnungsbeschreibung. In der Zeichnung ist ein Ausführungsbeispiel der Erfindung dargestellt. Die Zeichnung, die Beschreibung und die Ansprüche enthalten zahlreiche Merkmale in Kombination. Der Fachmann wird die Merkmale zweckmäßigerweise auch einzeln betrachten und zu sinnvollen weiteren Kombinationen zusammenfassen.
Es zeigen:
Fig. 1

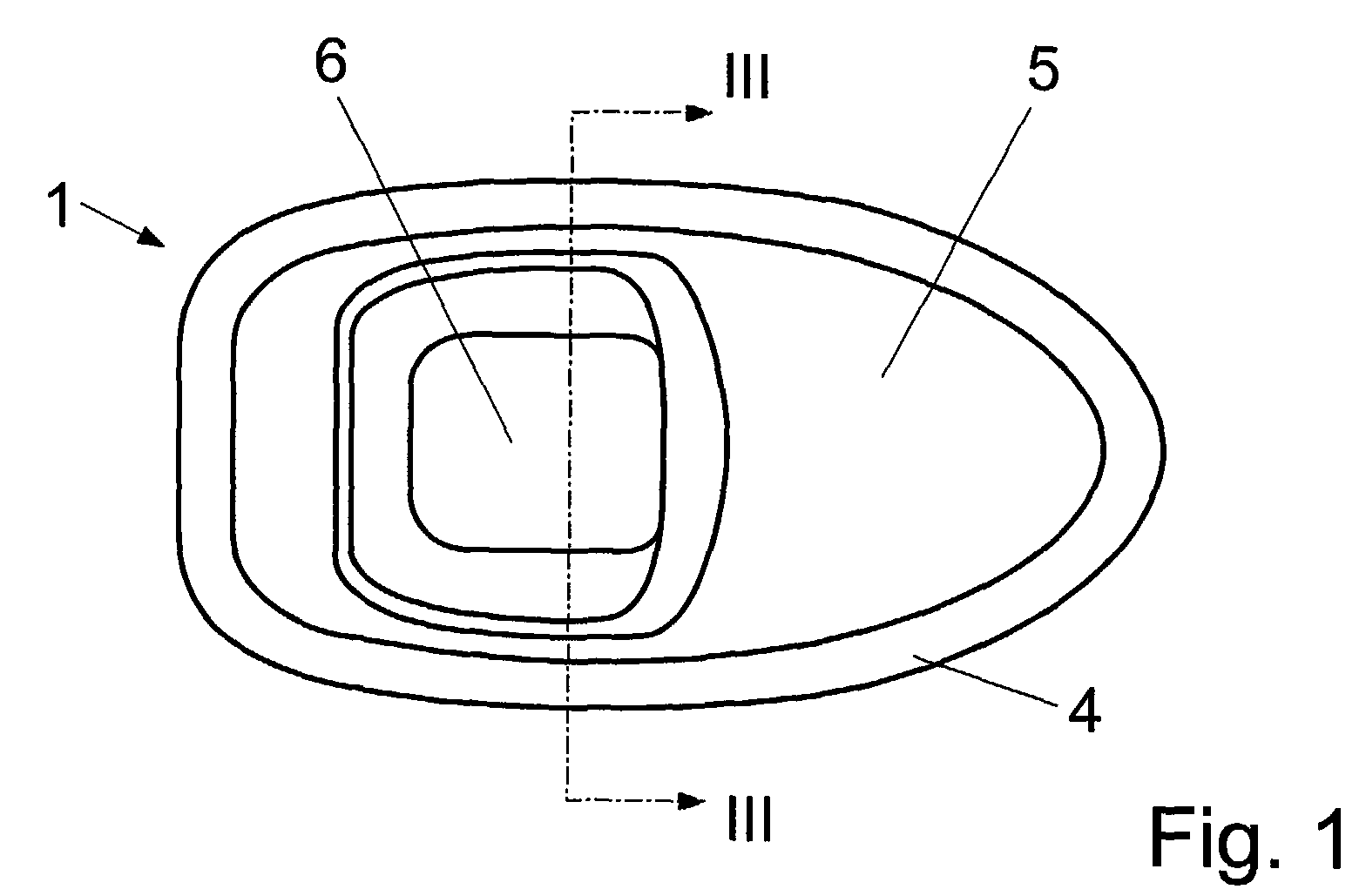

eine schematische Draufsicht auf ein Tray,
