EP1244357B1 - Schädlingsbekämpfungsmittel/pf 1022-221 - Google Patents

Schädlingsbekämpfungsmittel/pf 1022-221 Download PDF

Info

Publication number
EP1244357B1
EP1244357B1 EP00983272A EP00983272A EP1244357B1 EP 1244357 B1 EP1244357 B1 EP 1244357B1 EP 00983272 A EP00983272 A EP 00983272A EP 00983272 A EP00983272 A EP 00983272A EP 1244357 B1 EP1244357 B1 EP 1244357B1
Authority
EP
European Patent Office
Prior art keywords
spp
solvent
methyl
aus der
organic
Prior art date
Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
Expired - Lifetime
Application number
EP00983272A
Other languages
English (en)
French (fr)
Other versions
EP1244357A1 (de
Inventor
Hubert Dyker
Wolfram Andersch
Christoph Erdelen
Peter Lösel
Ralf Nauen
Current Assignee (The listed assignees may be inaccurate. Google has not performed a legal analysis and makes no representation or warranty as to the accuracy of the list.)
Bayer CropScience AG
Original Assignee
Bayer CropScience AG
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
Filing date
Publication date
Application filed by Bayer CropScience AG filed Critical Bayer CropScience AG
Publication of EP1244357A1 publication Critical patent/EP1244357A1/de
Application granted granted Critical
Publication of EP1244357B1 publication Critical patent/EP1244357B1/de
Anticipated expiration legal-status Critical
Expired - Lifetime legal-status Critical Current

Links

Classifications

    • A—HUMAN NECESSITIES
    • A01—AGRICULTURE; FORESTRY; ANIMAL HUSBANDRY; HUNTING; TRAPPING; FISHING
    • A01N—PRESERVATION OF BODIES OF HUMANS OR ANIMALS OR PLANTS OR PARTS THEREOF; BIOCIDES, e.g. AS DISINFECTANTS, AS PESTICIDES OR AS HERBICIDES; PEST REPELLANTS OR ATTRACTANTS; PLANT GROWTH REGULATORS
    • A01N43/00—Biocides, pest repellants or attractants, or plant growth regulators containing heterocyclic compounds
    • A01N43/72—Biocides, pest repellants or attractants, or plant growth regulators containing heterocyclic compounds having rings with nitrogen atoms and oxygen or sulfur atoms as ring hetero atoms
    • C—CHEMISTRY; METALLURGY
    • C07—ORGANIC CHEMISTRY
    • C07D—HETEROCYCLIC COMPOUNDS
    • C07D273/00—Heterocyclic compounds containing rings having nitrogen and oxygen atoms as the only ring hetero atoms, not provided for by groups C07D261/00 - C07D271/00

Definitions

  • the present invention relates to the use of a 24-membered cyclodepsipeptide for the control of animal pests in agriculture, forestry and Protection of materials.
  • Cyclic depsipeptides and their production and use as parasiticides against helminths, nematodes and trematodes in animals are already Subject of numerous publications.
  • a cyclodepsipeptide named PF 1022A and its Action against endoparasites known EP-OS 382 173 and EP-OS 503 538.
  • Further cyclic depsipeptides (cyclooctadepsipeptides: WO 98/55 469, WO 98/43965; WO 93/19053; EP-OS 634 408; WO 94/19334; WO 95/07272; EP-OS 626,375; EP-OS 626,376; EP-OS 664 297; EP 634,408; EP-OS 718,298; WO 97/09 331; Cyclohexadepsipeptides: WO 93/25 543; WO 95/27498; EP-OS 658 551; Cyclotetradepsipeptide: EP-OS 664 297; Dioxomorpholines: WO 96/38 165; JP 08 225 552) and open-
  • insecticidal activity of these previously known compounds is, in particular at low application rates and concentrations not in all application areas completely satisfactory.
  • the invention relates to the use of the compound of the formula (I) for controlling phytopathogenic pests,
  • cyclodepsipeptide of the formula (I) which can be used according to the invention and its preparation are known from WO 93/19053 and WO 97/02 256.
  • Plant parasitic nematodes include Pratylenchus spp., Radopholus similis, Ditylenchus dipsaci, Tylenchulus semipenetrans, Heterodera spp., Meloidogyne spp., Aphelenchoides spp., Longidorus spp., Xiphinema spp., Trichodorus spp.
  • the active compound of the formula (1) which can be used according to the invention is particularly distinguished characterized by excellent activity against phytopathogenic pests, especially against lepidoptera like caterpillars of owl-moth (Spodoptera frugiperda) and of the armyworm (Heliothis virescens).
  • the active ingredient can be converted into the usual formulations, such as solutions, Emulsions, wettable powders, suspensions, powders, dusts, pastes, soluble powders, Granules, suspension-emulsion concentrates, active ingredient-impregnated natural and synthetic substances as well as finest encapsulation in polymeric substances.
  • formulations are prepared in a known manner, for. B. by mixing the active ingredients with extenders, ie liquid solvents and / or solid Carriers, optionally with the use of surfactants, ie Emulsifiers and / or dispersants and / or foam-forming agents.
  • extenders ie liquid solvents and / or solid Carriers
  • surfactants ie Emulsifiers and / or dispersants and / or foam-forming agents.
  • organic solvents be used as auxiliary solvent.
  • aromatics such as xylene, toluene, or alkylnaphthalenes
  • chlorinated aromatics and chlorinated aliphatic hydrocarbons such as chlorobenzenes, Chloroethylene or methylene chloride
  • aliphatic hydrocarbons such as cyclohexane or paraffins, e.g. Petroleum fractions. mineral and vegetable oils.
  • Alcohols like Butanol or glycol and their ethers and esters, ketones such as acetone, methyl ethyl ketone, Methyl isobutyl ketone or cyclohexanone, strong polar solvents, such as Dimethylformamide and dimethyl sulfoxide, as well as water.
  • Suitable solid carriers are:
  • Ammonium salts and ground natural minerals such as kaolins, clays, talc, Chalk, quartz, attapulgite, montmorillonite or diatomaceous earth and ground synthetic minerals, such as fumed silica, alumina and silicates, as solid carriers granules are suitable: e.g. broken and fractionated natural Rocks such as calcite, marble, pumice, sepiolite, dolomite and synthetic granules of inorganic and organic flours and granules of organic material such as sawdust, coconut shells, corn cobs and tobacco stalks; as emulsifier and / or Foaming agents are suitable: e.g.
  • nonionic and anionic emulsifiers such as polyoxyethylene fatty acid esters, polyoxyethylene fatty alcohol ethers, e.g. Alkylaryl polyglycol ethers, alkylsulfonates, alkyl sulfates, arylsulfonates as well as protein hydrolysates; suitable dispersants are: e.g. Lignin liquors and methylcellulose.
  • adhesives such as carboxymethylcellulose, natural and synthetic powdery, granular or latex-shaped polymers are used, such as Gum arabic, polyvinyl alcohol, polyvinyl acetate, as well as natural phospholipids, such as cephalins and lecithins and synthetic phospholipids.
  • Other additives can be mineral and vegetable oils.
  • Dyes such as inorganic pigments, e.g. Iron oxide, titanium oxide, ferrocyan blue and organic dyes such as alizarin, azo and metal phthalocyanine dyes and trace nutrients such as salts of iron, manganese, boron, copper, cobalt, Molybdenum and zinc are used.
  • inorganic pigments e.g. Iron oxide, titanium oxide, ferrocyan blue and organic dyes such as alizarin, azo and metal phthalocyanine dyes and trace nutrients such as salts of iron, manganese, boron, copper, cobalt, Molybdenum and zinc are used.
  • the Formutierungen generally contain between 0.1 and 95 weight percent Active ingredient, preferably between 0.5 and 90%.
  • the active ingredient according to the invention can be used in its commercial formulations as well as in the prepared from these formulations forms of application in mixture with other active ingredients, such as insecticides, attractants, sterilants, bactericides, Acaricides, nematicides, fungicides, growth regulators or herbicides available.
  • active ingredients such as insecticides, attractants, sterilants, bactericides, Acaricides, nematicides, fungicides, growth regulators or herbicides available.
  • the insecticides include, for example, phosphoric acid esters, carbamates, Carboxylic acid esters, chlorinated hydrocarbons, phenylureas, by microorganisms manufactured fabrics and others
  • Particularly favorable mixing partners are e.g. the following:
  • the active ingredient according to the invention can also be used in its commercial formulations as well as in the application forms prepared from these formulations Mixture with synergists.
  • Synergists are compounds through which the Effect of the active ingredients is increased without the added synergist itself active must be effective.
  • the active substance content of the application forms prepared from the commercial formulations can vary widely.
  • the drug concentration of Use forms may range from 0.0000001 to 95% by weight of active ingredient, preferably between 0.0001 and 1 wt .-% are.
  • the application is done in a custom forms adapted to the application forms Wise.
  • the active ingredient When used against hygiene and storage pests, the active ingredient is distinguished by an excellent Residual Sign on wood and clay as well as by a good Alkaline stability on limed substrates.
  • the compound of the formula (I) according to the invention a shows high insecticidal activity against insects that destroy engineering materials.
  • Called insects By way of example and preferably, but without limitation, the following are Called insects:
  • Hymenoptera like Sirex juvencus, Urocerus gigas, Urocerus gigas taignus, Urocerus augur
  • Termites like Kalotermes flavicollis, Cryptotermes brevis, Heterotermes indicola, Reticulitermes flavipes, Reticulitermes santonensis, Reticulitermes lucifugus, Mastotermes darwiniensis, Zootermopsis nevadensis, Coptotermes formosanus.
  • Bristle tails such as Lepisma saccharina.
  • non-living Understand materials such as preferably plastics, adhesives, glues, papers and cartons, leather, wood and woodworking products and paints,
  • the active compounds can be used as such, in the form of concentrates or generally customary Formulations such as powders, granules, solutions, suspensions, emulsions or Pastes are applied.
  • the formulations mentioned can be prepared in a manner known per se, e.g. by mixing the active ingredients with at least one solvent or diluent, Emulsifier, dispersing and / or binding or fixing agent, water repellent, optionally siccative and UV stabilizers and optionally dyes and pigments and other processing aids.
  • the insecticidal agents used to protect wood and wood-based materials; or Concentrates contain the active ingredient according to the invention in a concentration of 0.0001 to 95 wt .-%, in particular 0.001 to 60 wt .-%.
  • the amount of funds used or concentrates is of the type and the occurrence insects and dependent on the medium.
  • the optimal amount can be be be determined in the application in each case by test series. In general it is but sufficient from 0.0001 to 20 wt .-%, preferably 0.001 to 10 wt .-%, of Active substance, based on the material to be protected, use.
  • the solvent and / or diluent used is an organic-chemical solvent or solvent mixture and / or an oily or oily heavy volatile organic-chemical solvent or solvent mixture and / or a polar organic-chemical solvent or solvent mixture and / or water and optionally an emulsifier and / or wetting agent.
  • organic-chemical solvents are preferably oily or oil-like Solvent with an evaporation number above 35 and a flash point above 30 ° C, preferably above 45 ° C used.
  • water-insoluble, oily and oily solvents are corresponding mineral oils or their aromatic fractions or mineral oil-containing solvent mixtures, preferably White spirit, petroleum and / or alkylbenzene used.
  • mineral oils with a boiling range of 170 to 220 ° C, white spirit with a boiling range of 170 to 220 ° C, spindle oil with a boiling range from 250 to 350 ° C, petroleum or aromatics of boiling range from 160 to 280 ° C, Turpentine oil and the like.
  • white spirit with a boiling range of 170 to 220 ° C
  • spindle oil with a boiling range from 250 to 350 ° C
  • petroleum or aromatics of boiling range from 160 to 280 ° C
  • Turpentine oil and the like.
  • Organic low volatility oily or oily solvents Evaporation rate above 35 and a flash point above 30 ° C, preferably devishaib 45 ° C, may be partly due to low or medium volatile organic chemical Solvent be replaced, with the proviso that the solvent mixture also an evaporation number above 35 and a flash point above 30 ° C, preferably above 45 ° C, and that the insecticide-fungicide mixture in this Solvent mixture is soluble or emulsifiable.
  • organic-chemical binders are used in the context of the present invention the known water-dilutable and / or in the organic-chemical used Solvents soluble or dispersible or emulsifiable synthetic resins and / or binding drying oils, in particular binders consisting of or containing an acrylate resin, a vinyl resin, e.g. Polyvinyl acetate, polyester resin, polycondensation or polyaddition resin, polyurethane resin, alkyd resin or modified Alkyd resin, phenolic resin, hydrocarbon resin such as indene coumarone resin, silicone resin, drying vegetable and / or drying oils and / or physically drying Binder based on a natural and / or synthetic resin used.
  • binders consisting of or containing an acrylate resin, a vinyl resin, e.g. Polyvinyl acetate, polyester resin, polycondensation or polyaddition resin, polyurethane resin, alkyd resin or modified Alkyd resin, phenolic resin, hydrocarbon
  • the resin used as a binder may be in the form of an emulsion, dispersion or solution.
  • binders can also bitumen or bituminous Substances up to 10% by weight can be used.
  • organic-chemical binder at least an alkyd resin or modified alkyd resin and / or a drying vegetable oil contained in the middle or in the concentrate.
  • Alkyd resins having an oil content of more than 45% by weight, preferably 50 to 68 wt .-%, used.
  • the mentioned binder can be wholly or partly by a fixative (mixture) or a plasticizer (mixture) are replaced. These additions are meant to be one Volatilize the active ingredients and prevent crystallization or precipitation. Preferably, they replace from 0.01 to 30% of the binder (based on 100% of the binder) used binder).
  • the plasticizers come from the chemical classes of phthalates such as Dibutyl, dioctyl or benzyl butyl phthalate, phosphoric acid esters such as tributyl phosphate, Adipic acid esters such as di (2-ethylhexyl) adipate, stearates such as butyl stearate or amyl stearate, Oleates such as butyl oleate, glycerol ethers or higher molecular weight glycol ethers, glycerol esters and p-toluenesulfonic acid ester.
  • phthalates such as Dibutyl, dioctyl or benzyl butyl phthalate
  • phosphoric acid esters such as tributyl phosphate
  • Adipic acid esters such as di (2-ethylhexyl) adipate
  • stearates such as butyl stearate or amyl
  • Fixing agents are chemically based on polyvinyl alkyl ethers, e.g. polyvinyl methyl or ketones such as benzophenone, ethylene benzophenone.
  • Particularly suitable solvents or diluents are also water, if appropriate in mixture with one or more of the above organic chemical Solvents or diluents, emulsifiers and dispersants.
  • a particularly effective wood protection is achieved by large-scale impregnation, e.g. Vacuum, double vacuum or printing process achieved.
  • the ready-to-use agents may optionally contain other insecticides and optionally contain one or more fungicides.
  • Very particularly preferred admixing partners may insecticides, such as Chlorpyriphos, Phoxim, silafluofin, alphamethrin, cyfluthrin, cypermethrin, deltamethrin, permethrin, Imidacloprid, NI-25, flufenoxuron, hexaflumuron and triflumuron, as well Fungicides such as epoxyconazole, hexaconazole, azaconazole, propiconazole, tebuconazole, Cyproconazole, metconazole, imazalil, dichlorofluid, tolylfluanid, 3-iodo-2-propynyl-butylcarbamate, N-octylisothiazolin-3-one and 4,5-dichloro-N-octylisothiazolin-3-one, be.
  • insecticides such as Chlorpyriphos, Phoxim, silafluof
  • Cabbage leaves (Brassica oleracea) are dipped in the preparation of active ingredient treated with the desired concentration and with larvae of horseradish beetle (Phaedon cochleariae) as long as the leaves are still moist.
  • the kill is determined in%. 100% means that all beetle larvae have been killed; 0% means that no beetle larvae are killed were.
  • the compound of formula (I) reached at an active ingredient concentration of 1000 ppm a kill rate of 100%.
  • Caterpillars of the cabbage are 1 ⁇ l of the solution thus prepared administered.
  • the kill is determined in%. 100% means that all caterpillars have been killed; 0% means that no caterpillars have been killed.
  • the compound of formula (I) reaches at an active ingredient concentration of 10 ⁇ g / larva a kill rate of 100%.
  • Cabbage leaves (Brassica oleracea) are dipped in the preparation of active ingredient treated with the desired concentration and with caterpillars of the armyworm (Spodoptera frugiperda), as long as the leaves are still moist.
  • the kill is determined in%. 100% means that all caterpillars have been killed; 0% means that no caterpillars have been killed.
  • the compound of formula (I) reached at an active ingredient concentration of 1000 ppm a kill rate of 100%.
  • Vessels are filled with sand, drug solution, Meloidogyne incognita egg larvae suspension and salad seeds stuffed.
  • the lettuce seeds germinate and the plantlets develop yourself.
  • the galls develop at the roots.
  • the nematicidal action is on the basis of bile formation determined in%. 100% means that no bile was found; 0% means that the number of bile on the treated plants of the untreated Control corresponds.
  • the compound of formula (I) reached at an active ingredient concentration of 20 ppm an effect of 98%.

Landscapes

  • Life Sciences & Earth Sciences (AREA)
  • Wood Science & Technology (AREA)
  • Environmental Sciences (AREA)
  • Plant Pathology (AREA)
  • Health & Medical Sciences (AREA)
  • Engineering & Computer Science (AREA)
  • Dentistry (AREA)
  • General Health & Medical Sciences (AREA)
  • Agronomy & Crop Science (AREA)
  • Pest Control & Pesticides (AREA)
  • Chemical & Material Sciences (AREA)
  • Zoology (AREA)
  • Organic Chemistry (AREA)
  • Agricultural Chemicals And Associated Chemicals (AREA)
  • Peptides Or Proteins (AREA)
  • Pharmaceuticals Containing Other Organic And Inorganic Compounds (AREA)
  • Medicines That Contain Protein Lipid Enzymes And Other Medicines (AREA)
  • Heterocyclic Carbon Compounds Containing A Hetero Ring Having Nitrogen And Oxygen As The Only Ring Hetero Atoms (AREA)

Description

Die vorliegende Erfindung betrifft die Verwendung eines 24-gliedrigen Cyclodepsipeptides zur Bekämpfung von tierischen Schädlingen in Landwirtschaft, Forsten und Materialschutz.
Cyclische Depsipeptide sowie ihre Herstellung und Verwendung als Parasitizide gegen Helminthen, Nematoden und Trematoden in Tieren (Endoparasitizide) sind bereits Gegenstand zahlreicher Veröffentlichungen.
Beispielsweise ist ein Cyclodepsipeptid mit der Bezeichnung PF 1022A und seine Wirkung gegen Endoparasiten bekannt (EP-OS 382 173 und EP-OS 503 538). Weitere cyclische Depsipeptide (Cyclooktadepsipeptide: WO 98/55 469; WO 98/43 965; WO 93/19 053; EP-OS 634 408; WO 94/19 334; WO 95/07 272; EP-OS 626 375; EP-OS 626 376; EP-OS 664 297; EP 634 408; EP-OS 718 298; WO 97/09 331; Cyclohexadepsipeptide: WO 93/25 543; WO 95/27 498; EP-OS 658 551; Cyclotetradepsipeptide: EP-OS 664 297; Dioxomorpholine: WO 96/38 165; JP 08 225 552) und offenkettige Depsipeptide (EP-OS 657 171; EP-OS 657 172; EP-OS 657 173; WO 97/07 093) und ihre endoparasitizide Wirkung sind beschrieben.
Es ist auch bereits bekannt, dass bestimmte 24-gliedrige Cyclodepsipeptide, beispielsweise Bassianolid und PF1022A, eine insektizide Aktivität gegen Seidenraupen aufweisen (vgl. M. Kanaoka et al., Agric. Biol. Chem. 43 (5), 1979, S. 1079-83; JP 05 271 013).
Die insektizide Wirksamkeit dieser vorbekannten Verbindungen ist jedoch, insbesondere bei niedrigen Aufwandmengen und -konzentrationen nicht in allen Anwendungsgebieten völlig zufriedenstellend.

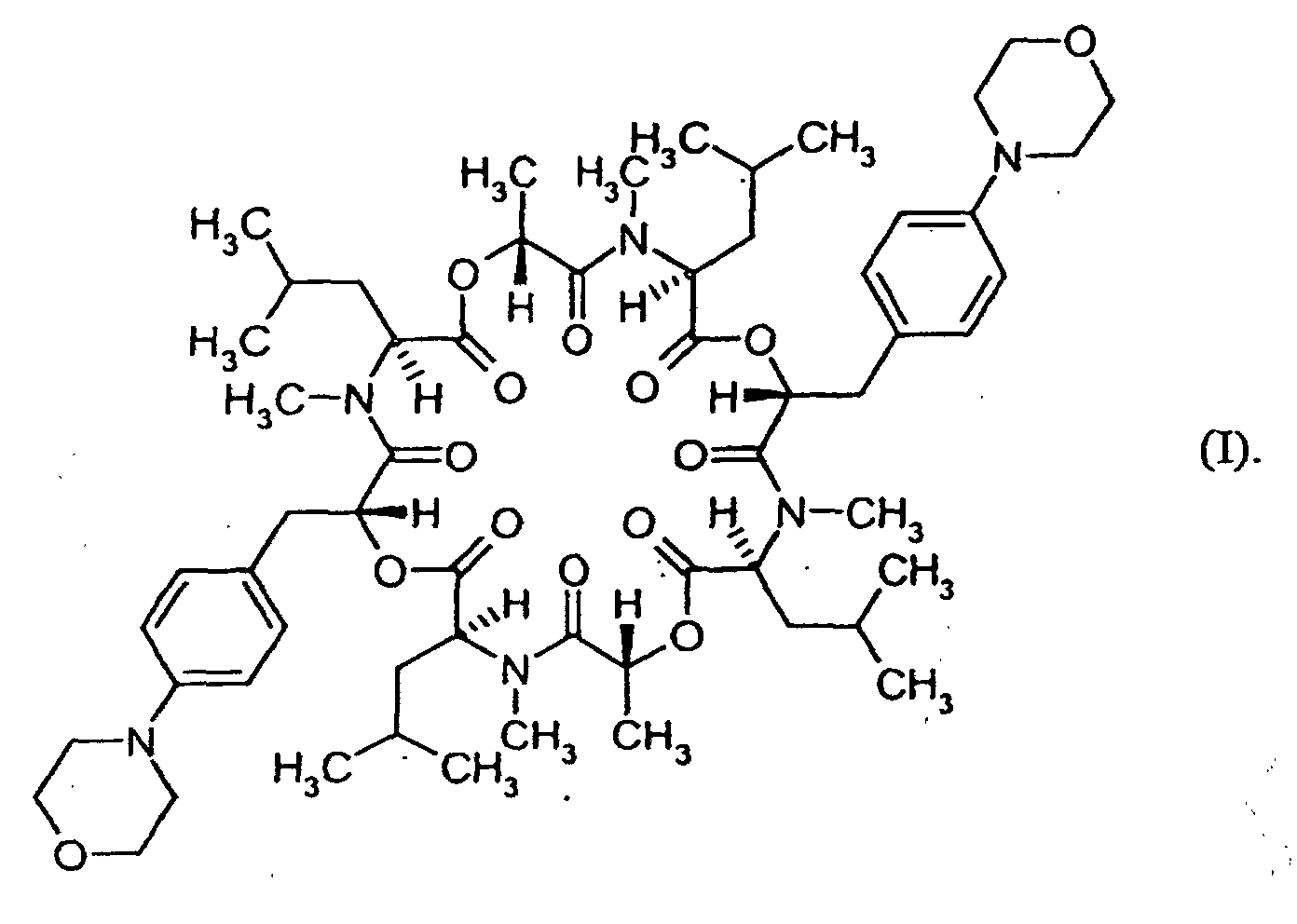

Die Erfindung betrifft die Verwendung der Verbindung der Formel (I) zur Bekämpfung von phytopatogenen Schädlingen,
Figure 00020001
Das erfindungsgemäß verwendbare Cyclodepsipeptid der Formel (I) und seine Herstellung sind bekannt aus WO 93/19 053 und WO 97/02 256.
Es wurde überraschend gefunden, dass die Verbindung der Formel (I) hervorragend zur Bekämpfung von phytopatogenen Schädlingen in Landwirtschaft, insbesondere im Pflanzenschutz, Forsten und Materialschutz geeignet ist.
Der Wirkstoff eignet sich bei guter Pflanzenverträglichkeit und günstiger Warmblütertoxizität zur Bekämpfung von phytopatogenen Schädlingen, insbesondere Insekten, Spinnentieren und Nematoden, die in der Landwirtschaft, in Forsten, im Vorrats- und Materialschutz sowie auf dem Hygienesektor vorkommen. Er ist gegen normal sensible und resistente Arten sowie gegen alle oder einzelne Entwicklungsstadien wirksam. Zu den oben erwähnten Schädlingen gehören:
  • Aus der Ordnung der Isopoda z.B. Oniscus asellus, Armadillidium vulgare, Porcellio scaber.
  • Aus der Ordnung der Diplopoda z.B. Blaniulus guttulatus.
  • Aus der Ordnung der Chilopoda z.B. Geophilus carpophagus, Scutigera spec.
  • Aus der Ordnung der Symphyla z.B. Scutigerella immaculata.
  • Aus der Ordnung der Thysanura z.B. Lepisma saccharina.
  • Aus der Ordnung der Collembola z.B. Onychiurus armatus.
  • Aus der Ordnung der Orthoptera z.B. Blatta orientalis, Periplaneta americana, Leucophaea maderae, Blattella germanica, Acheta domesticus, Gryllotalpa spp., Locusta migratoria migratorioides, Melanoplus differentialis, Schistocerca gregaria.
  • Aus der Ordnung der Dermaptera z.B. Forficula auricularia.
  • Aus der Ordnung der Isoptera z.B. Reticulitermes spp..
  • Aus der Ordnung der Anoplura z.B. Pediculus humanus corporis, Haematopinus spp., Linognathus spp.
  • Aus der Ordnung der Mallophaga z.B. Trichodectes spp., Damalinea spp.
  • Aus der Ordnung der Thysanoptera z.B. Hercinothrips femoralis, Thrips tabaci.
  • Aus der Ordnung der Heteroptera z.B. Eurygaster spp., Dysdercus intermedius, Piesma quadrata, Cimex lectularius, Rhodnius prolixus, Triatoma spp.
  • Aus der Ordnung der Homoptera z.B. Aleurodes brassicae, Bemisia tabaci, Trialeurodes vaporariorum, Aphis gossypii, Brevicoryne brassicae, Cryptomyzus ribis, Aphis fabae, Aphis pomi, Eriosoma lanigerum, Hyalopterus arundinis, Phylloxera vastatrix, Pemphigus spp., Macrosiphum avenae, Myzus spp., Phorodon humuli, Rhopalosiphum padi, Empoasca spp., Euscelis bilobatus, Nephotettix cincticeps, Lecanium corni, Saissetia oleae, Laodelphax striatellus, Nilaparvata lugens, Aonidiella aurantii, Aspidiotus hederae, Pseudococcus spp. Psylla spp.
  • Aus der Ordnung der Lepidoptera z.B. Pectinophora gossypiella, Bupalus piniarius, Cheimatobia brumata, Lithocolletis blancardella, Hyponomeuta padella, Plutella maculipennis, Malacosoma neustria, Euproctis chrysorrhoea, Lymantria spp. Bucculatrix thurberiella, Phyllocnistis citrella, Agrotis spp., Euxoa spp., Feltia spp., Earias insulana, Heliothis spp., Laphygma exigua, Mamestra brassicae, Panolis flammea, Prodenia litura, Spodoptera spp., Trichoplusia ni, Carpocapsa pomonella, Pieris spp., Chilo spp., Pyrausta nubilalis, Ephestia kuehniella, Galleria mellonella, Tineola bisselliella, Tinea pellionella, Hofmannophila pseudospretella, Cacoecia podana, Capua reticulana, Choristoneura fumiferana, Clysia ambiguella, Homona magnanima, Tortrix viridana.
  • Aus der Ordnung der Coleoptera z.B. Anobium punctatum, Rhizopertha dominica, Bruchidius obtectus, Acanthoscelides obtectus, Hylotrupes bajulus, Agelastica alni, Leptinotarsa decemlineata, Phaedon cochleariae, Diabrotica spp., Psylliodes chrysocephala, Epilachna varivestis, Atomaria spp., Oryzaephilus surinamensis, Anthonomus spp., Sitophilus spp., Otiorrhynchus sulcatus, Cosmopolites sordidus, Ceuthorrhynchus assimilis, Hypera postica, Dermestes spp., Trogoderma spp., Anthrenus spp., Attagenus spp., Lyctus spp., Meligethes aeneus, Ptinus spp., Niptus hololeucus, Gibbium psylloides, Tribolium spp., Tenebrio molitor, Agriotes spp., Conoderus spp., Melolontha melolontha, Amphimallon solstitialis, Costelytra zealandica.
  • Aus der Ordnung der Hymenoptera z.B. Diprion spp., Hoplocampa spp., Lasius spp., Monomorium pharaonis, Vespa spp.
  • Aus der Ordnung der Diptera z.B. Aedes spp., Anopheles spp., Culex spp., Drosophila melanogaster, Musca spp., Fannia spp., Calliphora erythrocephala, Lucilia spp., Chrysomyia spp., Cuterebra spp., Gastrophilus spp., Hyppobosca spp., Stomoxys spp., Oestrus spp., Hypoderma spp., Tabanus spp., Tannia spp., Bibio hortulanus, Oscinella frit, Phorbia spp., Pegomyia hyoscyami, Ceratitis capitata, Dacus oleae, Tipula paludosa.
  • Aus der Ordnung der Siphonaptera z.B. Xenopsylla cheopis, Ceratophyllus spp..
  • Aus der Ordnung der Arachnida z.B. Scorpio maurus, Latrodectus mactans.
  • Aus der Ordnung der Acarina z.B. Acarus siro, Argas spp., Omithodoros spp., Dermanyssus gallinae, Eriophyes ribis, Phyllocoptruta oleivora, Boophilus spp., Rhipicephalus spp., Amblyomma spp., Hyalomma spp., lxodes spp., Psoroptes spp., Chorioptes spp., Sarcoptes spp., Tarsonemus spp., Bryobia praetiosa, Panonychus spp., Tetranychus spp..
    • Zu den pflanzenparasitären Nematoden gehören Pratylenchus spp., Radopholus similis, Ditylenchus dipsaci, Tylenchulus semipenetrans, Heterodera spp., Meloidogyne spp., Aphelenchoides spp., Longidorus spp., Xiphinema spp., Trichodorus spp..
    Der erfindungsgemäß verwendbare Wirkstoff der Formel (1) zeichnet sich besonders durch eine hervorragende Wirksamkeit gegen phytopathogene Schädlinge aus, insbesondere gegen Lepidopteren wie Raupen des Eulenfalters (Spodoptera frugiperda) und des Heerwurms (Heliothis virescens) aus.
    Der Wirkstoff kann in die üblichen Formulierungen überführt werden, wie Lösungen, Emulsionen, Spritzpulver, Suspensionen, Pulver, Stäubemittel, Pasten, lösliche Pulver, Granulate, Suspensions-Emulsions-Konzentrate, wirkstoff-imprägnierte Natur- und synthetische Stoffe sowie Feinstverkapselungen in polymeren Stoffen.
    Diese Formulierungen werden in bekannter Weise hergestellt, z. B. durch Vermischen der Wirkstoffe mit Streckmitteln, also flüssigen Lösungsmitteln und/oder festen Trägerstoffen, gegebenenfalls unter Verwendung von oberflächenaktiven Mitteln, also Emulgiermitteln und/oder Dispergiermitteln und/oder schaumerzeugenden Mitteln.
    Im Falle der Benutzung von Wasser als Streckmittel können z.B. auch organische Lösungsmittel als Hilfslösungsmittel verwendet werden. Als flüssige Lösungsmittel kommen im wesentlichen in Frage: Aromaten, wie Xylol, Toluol, oder Alkylnaphthaline, chlorierte Aromaten und chlorierte aliphatische Kohlenwasserstoffe, wie Chlorbenzole, Chlorethylene oder Methylenchlorid, aliphatische Kohlenwasserstoffe, wie Cyclohexan oder Paraffine, z.B. Erdölfraktionen. mineralische und pflanzliche Öle. Alkohole, wie Butanol oder Glykol sowie deren Ether und Ester, Ketone wie Aceton, Methylethylketon, Methylisobutylketon oder Cyclohexanon, stark polare Lösungsmittel, wie Dimethylformamid und Dimethylsulfoxid, sowie Wasser.
    Als feste Trägerstoffe kommen in Frage:
    Z.B. Ammoniumsalze und natürliche Gesteinsmehle, wie Kaoline, Tonerden, Talkum, Kreide, Quarz, Attapulgit, Montmorillonit oder Diatomeenerde und synthetische Gesteinsmehle, wie hochdisperse Kieselsäure, Aluminiumoxid und Silikate, als feste Trägerstoffe für Granulate kommen in Frage: z.B. gebrochene und fraktionierte natürliche Gesteine wie Calcit, Marmor, Bims, Sepiolith, Dolomit sowie synthetische Granulate aus anorganischen und organischen Mehlen sowie Granulate aus organischem Material wie Sägemehl, Kokosnußschalen, Maiskolben und Tabakstengeln; als Emulgierund/oder schaumerzeugende Mittel kommen in Frage: z.B. nichtionogene und anionische Emulgatoren, wie Polyoxyethylen-Fettsäure-Ester, Polyoxyethylen-Fettalkohol-Ether, z.B. Alkylaryl-polyglykolether, Alkylsulfonate, Alkylsulfate, Arylsulfonate sowie Eiweißhydrolysate; als Dispergiermittel kommen in Frage: z.B. Lignin-Sulfitablaugen und Methylcellulose.
    Es können in den Formulierungen Haftmittel wie Carboxymethylcellulose, natürliche und synthetische pulvrige, körnige oder latexförmige Polymere verwendet werden, wie Gummiarabicum, Polyvinylalkohol, Polyvinylacetat, sowie natürliche Phospholipide, wie Kephaline und Lecithine und synthetische Phospholipide. Weitere Additive können mineralische und vegetabile Öle sein.
    Es können Farbstoffe wie anorganische Pigmente, z.B. Eisenoxid, Titanoxid, Ferrocyanblau und organische Farbstoffe, wie Alizarin-, Azo- und Metallphthalocyaninfarbstoffe und Spurennährstoffe wie Salze von Eisen, Mangan, Bor, Kupfer, Kobalt, Molybdän und Zink verwendet werden.
    Die Formutierungen enthalten im allgemeinen zwischen 0,1 und 95 Gewichtsprozent Wirkstoff, vorzugsweise zwischen 0,5 und 90 %.
    Der erfindungsgemäße Wirkstoff kann in seinen handelsüblichen Formulierungen sowie in den aus diesen Formulierungen bereiteten Anwendungsformen in Mischung mit anderen Wirkstoffen, wie Insektiziden, Lockstoffen, Sterilantien, Bakteriziden, Akariziden, Nematiziden, Fungiziden, wachstumsregulierenden Stoffen oder Herbiziden vorliegen. Zu den Insektiziden zählen beispielsweise Phosphorsäureester, Carbamate, Carbonsäureester, chlorierte Kohlenwasserstoffe, Phenylharnstoffe, durch Mikroorganismen hergestellte Stoffe u.a..
    Besonders günstige Mischpartner sind z.B. die folgenden:
    Fungizide:
  • 2-Aminobutan; 2-Anilino-4-methyl-6-cyclopropyl-pyrimidin; 2',6'-Dibromo-2-methyl-4'-trifluoromethoxy-4'-trifluoro-methyl-1,3-thiazol-5-carboxanilid; 2,6-Dichloro-N-(4-trifluoromethylbenzyl)-benzamid; (E)-2-Methoxyimino-N-methyl-2-(2-phenoxyphenyl)-acetamid; 8-Hydroxyquinolinsulfat; Methyl-(E)-2-{2-[6-(2-cyanophenoxy)-pyrimidin-4-yloxy]-phenyl}-3-methoxyacrylat; Methyl-(E)-methoximino[alpha-(otolyloxy)-o-tolyl]acetat; 2-Phenylphenol (OPP), Aldimorph, Ampropylfos, Anilazin, Azaconazol,
  • Benalaxyl, Benodanil, Benomyl, Binapacryl, Biphenyl, Bitertanol, Blasticidin-S, Bromuconazole, Bupirimate, Buthiobate,
  • Calciumpolysulfid, Captafol, Captan, Carbendazim, Carboxin, Chinomethionat (Quinomethionat), Chloroneb, Chloropicrin, Chlorothalonil, Chlozolinat, Cufraneb, Cymoxanil, Cyproconazole, Cyprofuram,
  • Dichlorophen, Diclobutrazol, Diclofluanid, Diclomezin, Dicloran, Diethofencarb, Difenoconazol, Dimethirimol, Dimethomorph, Diniconazol, Dinocap, Diphenylamin, Dipyrithion, Ditalimfos, Dithianon, Dodine, Drazoxolon,
  • Edifenphos, Epoxyconazole, Ethirimol, Etridiazol,
  • Fenarimol, Fenbuconazole, Fenfuram, Fenitropan, Fenpiclonil, Fenpropidin, Fenpropimorph, Fentinacetat, Fentinhydroxyd, Ferbam, Ferimzone, Fluazinam, Fludioxonil, Fluoromide, Fluquinconazole, Flusilazole, Flusulfamide, Flutolanil, Flutriafol, Folpet, Fosetyl-Aluminium, Fthalide, Fuberidazol, Furalaxyl, Furmecyclox, Guazatine,
  • Hexachlorobenzol, Hexaconazol, Hymexazol,
  • Imazalil, Imibenconazol, Iminoctadin, Iprobenfos (IBP), Iprodion, Isoprothiolan, Kasugamycin, Kupfer-Zubereitungen, wie: Kupferhydroxid, Kupfemaphthenat, Kupferoxychlorid, Kupfersulfat, Kupferoxid, Oxin-Kupfer und Bordeaux-Mischung, Mancopper, Mancozeb, Maneb, Mepanipyrim, Mepronil, Metalaxyl, Metconazol, Methasulfocarb, Methfuroxam, Metiram, Metsulfovax, Myclobutanil, Nickel-dimethyldithiocarbamat, Nitrothal-isopropyl, Nuarimol, Ofurace, Oxadixyl, Oxamocarb, Oxycarboxin,
  • Pefurazoat, Penconazol, Pencycuron, Phosdiphen, Phthalid, Pimaricin, Piperalin, Polycarbamate, Polyoxin, Probenazol, Prochloraz, Procymidon, Propamocarb, Propiconazole, Propineb, Pyrazophos, Pyrifenox, Pyrimethanil, Pyroquilon, Quintozen (PCNB),
  • Schwefel und Schwefel-Zubereitungen,
  • Tebuconazol, Tecloftalam, Teenazen, Tetraconazol, Thiabendazol, Thicyofen, Thiophanat-methyl, Thiram, Tolclophos-methyl, Tolylfluanid, Triadimefon, Triadimenol, Triazoxid, Trichlamid, Tricyclazol, Tridemorph, Triflumizol, Triforin, Triticonazol,
  • Validamycin A, Vinclozolin,
  • Zineb, Ziram.
    • Bakterizide:
    Bronopol, Dichlorophen, Nitrapyrin, Nickel-Dimethyldithiocarbamat, Kasugamycin, Octhilinon, Furancarbonsäure, Oxytetracyclin, Probenazol, Streptomycin, Tecloftalam, Kupfersulfat und andere Kupfer-Zubereitungen.
    Insektizide / Akarizide / Nematizide:
  • Abamectin, Acephate, Acetamiprid, Acrinathrin, Alanycarb, Aldicarb, Aldoxycarb, Alpha-cypermethrin, Alphamethrin, Amitraz, Avermectin, AZ 60541, Azadirachtin, Azamethiphos, Azinphos A. Azinphos M. Azocyclotin,
  • Bacillus popilliae, Bacillus sphaericus, Bacillus subtilis, Bacillus thuringiensis, Baculoviren, Beauveria bassiana, Beauveria tenella, Bendiocarb, Benfuracarb, Bensultap, Benzoximate, Betacyfluthrin, Bifenazate, Bifenthrin, Bioethanomethrin, Biopermethrin, BPMC, Bromophos A, Bufencarb, Buprofezin, Butathiofos, Butocarboxim, Butylpyridaben,
  • Cadusafos, Carbaryl, Carbofuran, Carbophenothion, Carbosulfan, Cartap, Chloethocarb, Chlorethoxyfos, Chlorfenapyr, Chlorfenvinphos, Chlorfluazuron, Chlormephos, Chlorpyrifos, Chlorpyrifos M, Chlovaporthrin, Cis-Resmethrin, Cispermethrin, Clocythrin, Cloethocarb, Clofentezine, Cyanophos, Cycloprene, Cycloprothrin, Cyfluthrin, Cyhalothrin, Cyhexatin, Cypermethrin, Cyromazine,
  • Deltamethrin, Demeton M, Demeton S. Demeton-S-methyl, Diacloden, Diafenthiuron, Diazinon, Dichlorvos, Diflubenzuron, Dimethoat, Dimethylvinphos, Diofenolan, Disulfoton, Docusat-sodium, Dofenapyn,
  • Eflusilanate, Emamectin, Empenthrin, Endosulfan, Entomopfthora spp., Esfenvalerate, Ethiofencarb, Ethion, Ethoprophos, Etofenprox, Etoxazole, Etrimfos,
  • Fenamiphos, Fenazaquin, Fenbutatin oxide, Fenitrothion, Fenothiocarb, Fenoxacrim, Fenoxycarb, Fenpropathrin, Fenpyrad, Fenpyrithrin, Fenpyroximate, Fenvalerate, Fipronil, Fluazinam, Fluazuron, Flubrocythrinate, Flucycloxuron, Flucythrinate, Flufenoxuron, Flutenzine, Fluvalinate, Fonophos, Fosmethilan, Fosthiazate, Fubfenprox, Furathiocarb,
  • Granuloseviren,
  • Halofenozide, HCH, Heptenophos, Hexaflumuron, Hexythiazox, Hydroprene, Imidacloprid, Isazofos, Isofenphos, Isoxathion, Ivermectin,
  • Kempolyederviren,
  • Lambda-cyhalothrin, Lufenuron,
  • Malathion, Mecarbam, Metaldehyd, Methamidophos, Metharhizium anisopliae, Metharhizium flavoviride, Methidathion, Methiocarb. Methomyl, Methoxyfenozide, Metolcarb, Metoxadiazone, Mevinphos. Milbemectin, Monocrotophos,
  • Naled, Nitenpyram, Nithiazine, Novaluron,
  • Omethoat, Oxamyl, Oxydemethon M,
  • Paccilomyces fumosoroseus, Parathion A, Parathion M, Permethrin, Phenthoat, Phorat, Phosalone, Phosmet, Phosphamidon, Phoxim, Pirimicarb, Pirimiphos A, Pirimiphos M, Profenofos, Promecarb, Propoxur, Prothiofos, Prothoat, Pymetrozine, Pyraclofos, Pyresmethrin, Pyrethrum, Pyridaben, Pyridathion, Pyrimidifen, Pyriproxyfen,
  • Quinalphos,
  • Ribavirin,
  • Salithion, Sebufos, Silafluofen, Spinosad, Sulfotep, Sulprofos,
  • Tau-fluvalinate, Tebufenozide, Tebufenpyrad, Tebupirimiphos, Teflubenzuron, Tefluthrin, Temephos, Temivinphos, Terbufos, Tetrachlorvinphos, Theta-cypermethrin, Thiapronil, Thiatriphos, Thiocyclam hydrogen oxalate, Thiodicarb, Thiofanox, Thuringiensin, Tralocythrin, Tralomethrin, Triarathene, Triazamate, Triazophos, Triazuron, Trichlophenidine, Trichlorfon, Triflumuron, Trimethacarb,
  • Vamidothion, Vaniliprole, Verticillium lecanii,
  • YI 5302,
  • Zeta-cypermethrin, Zolaprofos,
  • (1R-cis)-[5-(Phenylmethyl)-3-furanyl]-methyl-3-[(dihydro-2-oxo-3(2H)-furanyliden)-methyl]-2,2-dimethylcyclopropancarboxylat,
  • (3-Phenoxyphenyl)-methyl-2,2,3,3-tetramethylcyclopropanecarboxylat,
  • 1-[(2-Chlor-5-thiazolyl)-methyl]-tetrahydro-3,5-dimethyl-N-nitro-1,3,5-triazin-2(1H)-imin,
  • 2-(2-Chlor-6-fluorphenyl)-4-[4-(1,1-dimethylethyl)-phenyl]-4,5-dihydro-oxazol,
  • 2-(Acetlyoxy)-3-dodecyl-1,4-naphthalindion,
  • 2-Chlor-N-[[[4-(1-phenylethoxy)-phenyl]-amino]-carbonyl]-benzamid,
  • 2-Chlor-N-[[[4-(2,2-dichlor-1,1-difluorethoxy)-phenyl]-amino]-carbonyl]-benzamid, 3-Methylphenyl-propylcarbamat,
  • 4-[4-(4-Ethoxyphenyl)-4-methylpentyl]-1-fluor-2-phenoxy-benzol,
  • 4-Chlor-2-(1,1-dimethylethyl)-5-[[2-(2,6-dimethyl-4-phenoxyphenoxy)ethyl]thio]-3(2H)-pyridazinon,
  • 4-Chlor-2-(2-chlor-2-methylpropyl)-5-[(6-iod-3-pyridinyl)-methoxy]-3(2H)-pyridazinon,
  • 4-Chlor-5-[(6-chlor-3-pyridinyl)-methoxy]-2-(3,4-dichlorphenyl)-3(2H)-pyridazinon,
  • Bacillus thuringiensis strain EG-2348,
  • Benzoesäure-[2-benzoyl-1-(1,1-dimethylethyl)-hydrazid,
  • Butansäure-2,2-dimethyl-3-(2,4-dichlorphenyl)-2-oxo-1-oxaspiro[4.5]dec-3-en-4-ylester,
  • [3-[(6-Chlor-3-pyridinyl)methyl]-2-thiazolidinyliden]-cyanamid,
  • Dihydro-2-(nitromethylen)-2H-1,3-thiazine-3(4H)-carboxaldehyd,
  • Ethyl-[2-[[1,6-dihydro-6-oxo-1-(phenylmethyl)-4-pyridazinyl]oxy]ethyl]-carbamat, N-(3,4,4-Trifluor-1-oxo-3-butenyl)-glycin,
  • N-(4-Chlorphenyl)-3-[4-(difluormethoxy)phenyl]-4,5-dihydro-4-phenyl-1H-pyrazol-1-carboxamid,
  • N-[(2-Chlor-5-thiazolyl)methyl]-N'-methyl-N"-nitro-guanidin,
  • N-Methyl-N'-(1-methyl-2-propenyl)-1,2-hydrazindicarbothioamid,
  • N-Methyl-N'-2-propenyl-1,2-hydrazindicarbothioamid,
  • O,O-Diethyl-[2-(dipropylamino)-2-oxoethyl]-ethylphosphoramidothioat.
    • Auch eine Mischung mit anderen bekannten Wirkstoffen, wie Herbiziden oder mit Düngemitteln und Wachstumsregulatoren ist möglich.
    Der erfindungsgemäße Wirkstoff kann ferner in seinen handelsüblichen Formulierungen sowie in den aus diesen Formulierungen bereiteten Anwendungsformen in Mischung mit Synergisten vorliegen. Synergisten sind Verbindungen, durch die die Wirkung der Wirkstoffe gesteigert wird, ohne daß der zugesetzte Synergist selbst aktiv wirksam sein muß.
    Der Wirkstoffgehalt der aus den handelsüblichen Formulierungen bereiteten Anwendungsformen kann in weiten Bereichen variieren. Die Wirkstoffkonzentration der Anwendungsformen kann von 0,0000001 bis zu 95 Gew.-% Wirkstoff, vorzugsweise zwischen 0,0001 und 1 Gew.-% liegen.
    Die Anwendung geschieht in einer den Anwendungsformen angepaßten üblichen Weise.
    Bei der Anwendung gegen Hygiene- und Vorratsschädlinge zeichnet sich der Wirkstoff durch eine hervorragende Residualwirkung auf Holz und Ton sowie durch eine gute Alkalistabilität auf gekälkten Unterlagen aus.
    Außerdem wurde gefunden, dass die erfindungsgemäße Verbindung der Formel (I) eine hohe insektizide Wirkung gegen Insekten zeigt, die technische Materialien zerstören.
    Beispielhaft und vorzugsweise - ohne jedoch zu limitieren - seien die folgenden Insekten genannt:
    Käfer wie
    Hylotrupes bajulus, Chlorophorus pilosis, Anobium punctatum, Xestobium rufovillosum, Ptilinus pecticomis, Dendrobium pertinex, Emobius mollis, Priobium carpini, Lyctus brunneus, Lyctus africanus, Lyctus planicollis, Lyctus linearis, Lyctus pubescens, Trogoxylon aequale, Minthes rugicollis, Xyleborus spec. Tryptodendron spec. Apate monachus, Bostrychus capucins, Heterobostrychus brunneus, Sinoxylon spec. Dinoderus minutus
    Hautflügler wie
    Sirex juvencus, Urocerus gigas, Urocerus gigas taignus, Urocerus augur
    Termiten wie
    Kalotermes flavicollis, Cryptotermes brevis, Heterotermes indicola, Reticulitermes flavipes, Reticulitermes santonensis, Reticulitermes lucifugus, Mastotermes darwiniensis, Zootermopsis nevadensis, Coptotermes formosanus.
    Borstenschwänze, wie Lepisma saccharina.
    Unter technischen Materialien sind im vorliegenden Zusammenhang nicht-lebende Materialien zu verstehen, wie vorzugsweise Kunststoffe, Klebstoffe, Leime, Papiere und Kartone, Leder, Holz und Holzverarbeitungsprodukte und Anstrichmittel,
    Ganz besonders bevorzugt handelt es sich bei dem vor Insektenbefall zu schützenden Material um Holz und Holzverarbeitungsprodukte.
    Unter Holz und Holzverarbeitungsprodukten, welche durch das erfindungsgemäße Mittel bzw. dieses enthaltende Mischungen geschützt werden kann, ist beispielhaft zu verstehen: Bauholz, Holzbalken, Eisenbahnschwellen, Brückenteile, Bootsstege, Holzfahrzeuge, Kisten, Paletten, Container, Telefonmasten, Holzverkleidungen, Holzfenster und -türen, Sperrholz, Spanplatten, Tischlerarbeiten oder Holzprodukte, die ganz allgemein beim Hausbau oder in der Bautischlerei Verwendung finden.
    Die Wirkstoffe können als solche, in Form von Konzentraten oder allgemein üblichen Formulierungen wie Pulver, Granulate, Lösungen, Suspensionen, Emulsionen oder Pasten angewendet werden.
    Die genannten Formulierungen können in an sich bekannter Weise hergestellt werden, z.B. durch Vermischen der Wirkstoffe mit mindestens einem Lösungs- bzw. Verdünnungsmittel, Emulgator, Dispergier- und/oder Binde- oder Fixiermittels, Wasser-Repellent, gegebenenfalls Sikkative und UV-Stabilisatoren und gegebenenfalls Farbstoffen und Pigmenten sowie weiteren Verarbeitungshilfsmitteln.
    Die zum Schutz von Holz und Holzwerkstoffen verwendeten insektiziden Mittel oder Konzentrate enthalten den erfindungsgemäßen Wirkstoff in einer Konzentration von 0,0001 bis 95 Gew.-%, insbesondere 0,001 bis 60 Gew.-%.
    Die Menge der eingesetzten Mittel bzw. Konzentrate ist von der Art und dem Vorkommen der Insekten und von dem Medium abhängig. Die optimale Einsatzmenge kann bei der Anwendung jeweils durch Testreihen ermittelt werden. Im allgemeinen ist es jedoch ausreichend 0,0001 bis 20 Gew.-%, vorzugsweise 0,001 bis 10 Gew.-%, des Wirkstoffs, bezogen auf das zu schützende Material, einzusetzen.
    Als Lösungs- und/oder Verdünnungsmittel dient ein organisch-chemisches Lösungsmittel oder Lösungsmittelgemisch und/oder ein öliges oder ölartiges schwer flüchtiges organisch-chemisches Lösungsmittel oder Lösungsmittelgemisch und/oder ein polares organisch-chemisches Lösungsmittel oder Lösungsmittelgemisch und/oder Wasser und gegebenenfalls einen Emulgator und/oder Netzmittel.
    Als organisch-chemische Lösungsmittel werden vorzugsweise ölige oder ölartige Lösungsmittel mit einer Verdunstungszahl über 35 und einem Flammpunkt oberhalb 30°C, vorzugsweise oberhalb 45°C, eingesetzt. Als derartige schwerflüchtige, wasserunlösliche, ölige und ölartige Lösungsmittel werden entsprechende Mineralöle oder deren Aromatenfraktionen oder mineralölhaltige Lösungsmittelgemische, vorzugsweise Testbenzin, Petroleum und/oder Alkylbenzol verwendet.
    Vorteilhaft gelangen Mineralöle mit einem Siedebereich von 170 bis 220°C, Testbenzin mit einem Siedebereich von 170 bis 220°C, Spindelöl mit einem Siedebereich von 250 bis 350°C, Petroleum bzw. Aromaten vom Siedebereich von 160 bis 280°C, Terpentinöl und dgl. zum Einsatz.
    In einer bevorzugten Ausführungsform werden flüssige aliphatische Kohlenwasserstoffe mit einem Siedebereich von 180 bis 210°C oder hochsiedende Gemische von aromatischen und aliphatischen Kohlenwasserstoffen mit einem Siedebereich von 180 bis 220°C und/oder Spindeöl und/oder Monochlomaphthalin, vorzugsweise α-Monochlomaphthalin, verwendet.
    Die organischen schwerflüchtigen öligen oder ölartigen Lösungsmittel mit einer Verdunstungszahl über 35 und einem Flammpunkt oberhalb 30°C, vorzugsweise oberhaib 45°C, können teilweise durch leicht oder mittelflüchtige organisch-chemische Lösungsmittel ersetzt werden, mit der Maßgabe, dass das Lösungsmittelgemisch ebenfalls eine Verdunstungszahl über 35 und einen Flammpunkt oberhalb 30°C, vorzugsweise oberhalb 45°C, aufweist und daß das Insektizid-Fungizid-Gemisch in diesem Lösungsmittelgemisch löslich oder emulgierbar ist.
    Nach einer bevorzugten Ausführungsform wird ein Teil des organisch-chemischen Lösungsmittel oder Lösungsmittelgemisches oder ein aliphatisches polares organisch-chemisches Lösungsmittel oder Lösungsmittelgemisch ersetzt. Vorzugsweise gelangen Hydroxyl- und/oder Ester- und/oder Ethergruppen enthaltende aliphatische organisch-chemische Lösungsmittel wie beispielsweise Glykolether, Ester oder dgl. zur Anwendung.
    Als organisch-chemische Bindemittel werden im Rahmen der vorliegenden Erfindung die an sich bekannten wasserverdünnbaren und/oder in den eingesetzten organisch-chemischen Lösungsmitteln löslichen oder dispergier- bzw. emulgierbaren Kunstharze und/oder bindende trocknende Öle, insbesondere Bindemittel bestehend aus oder enthaltend ein Acrylatharz, ein Vinylharz, z.B. Polyvinylacetat, Polyesterharz, Polykondensations- oder Polyadditionsharz, Polyurethanharz, Alkydharz bzw. modifiziertes Alkydharz, Phenolharz, Kohlenwasserstoffharz wie Inden-Cumaronharz, Siliconharz, trocknende pflanzliche und/oder trocknende Öle und/oder physikalisch trocknende Bindemittel auf der Basis eines Natur- und/oder Kunstharzes verwendet.
    Das als Bindemittel verwendete Kunstharz kann in Form einer Emulsion, Dispersion oder Lösung, eingesetzt werden. Als Bindemittel können auch Bitumen oder bituminöse Substanzen bis zu 10Gew.-%, verwendet werden. Zusätzlich können an sich bekannte Farbstoffe, Pigmente, wasserabweisende Mittel, Geruchskorrigentien und Inhibitoren bzw. Korrosionsschutzmittel und dgl. eingesetzt werden.
    Bevorzugt ist gemäß der Erfindung als organisch-chemische Bindemittel mindestens ein Alkydharz bzw. modifiziertes Alkydharz und/oder ein trocknendes pflanzliches Öl im Mittel oder im Konzentrat enthalten. Bevorzugt werden gemäß der Erfindung Alkydharze mit einem Ölgehalt von mehr als 45 Gew.-%, vorzugsweise 50 bis 68 Gew.-%, verwendet.
    Das erwähnte Bindemittel kann ganz oder teilweise durch ein Fixierungsmittel-(gemisch) oder ein Weichmacher(gemisch) ersetzt werden. Diese Zusätze sollen einer Verflüchtigung der Wirkstoffe sowie einer Kristallisation bzw. Ausfällem vorbeugen. Vorzugsweise ersetzen sie 0,01 bis 30 % des Bindemittels (bezogen auf 100 % des eingesetzten Bindemittels).
    Die Weichmacher stammen aus den chemischen Klassen der Phthalsäureester wie Dibutyl-, Dioctyl- oder Benzylbutylphthalat, Phosphorsäureester wie Tributylphosphat, Adipinsäureester wie Di-(2-ethylhexyl)-adipat, Stearate wie Butylstearat oder Amylstearat, Oleate wie Butyloleat, Glycerinether oder höhermolekulare Glykolether, Glycerinester sowie p-Toluolsulfonsäureester.
    Fixierungsmittel basieren chemisch auf Polyvinylalkylethem wie z.B. Polyvinylmethylether oder Ketonen wie Benzophenon, Ethylenbenzophenon.
    Als Lösungs- bzw. Verdünnungsmittel kommt insbesondere auch Wasser in Frage, gegebenenfalls in Mischung mit einem oder mehreren der oben genannten organisch-chemischen Lösungs- bzw. Verdünnungsmittel, Emulgatoren und Dispergatoren.
    Ein besonders effektiver Holzschutz wird durch großtechnische Imprägnierverfahren, z.B. Vakuum, Doppelvakuum oder Druckverfahren, erzielt.
    Die anwendungsfertigen Mittel können gegebenenfalls noch weitere Insektizide und gegebenenfalls noch ein oder mehrere Fungizide enthalten.
    Als zusätzliche Zumischpartner kommen vorzugsweise die in der WO 94/29 268 genannten Insektizide und Fungizide in Frage. Die in diesem Dokument genannten Verbindungen sind ausdrücklicher Bestandteil der vorliegenden Anmeldung.
    Ganz besonders bevorzugte Zumischpartner können Insektizide, wie Chlorpyriphos, Phoxim, Silafluofin, Alphamethrin, Cyfluthrin, Cypermethrin, Deltamethrin, Permethrin, Imidacloprid, NI-25, Flufenoxuron, Hexaflumuron und Triflumuron, sowie Fungizide wie Epoxyconazole, Hexaconazole, Azaconazole, Propiconazole, Tebuconazole, Cyproconazole, Metconazole, Imazalil, Dichlorfluanid, Tolylfluanid, 3-Iod-2-propinyl-butylcarbamat, N-Octyl-isothiazolin-3-on und 4,5-Dichlor-N-octylisothiazolin-3-on, sein.
    Beispiele Beispiel 1 Phaedon-Larven-Test
    Lösungsmittel 3 Gewichtsteile Dimethylformamid
    Emulgator 1 Gewichtsteil Alkylarylpolyglykolether
    Zur Herstellung einer zweckmäßigen Wirkstoffzubereitung vermischt man 1 Gewichtsteil Wirkstoff mit den angegebenen Mengen Lösungsmittel und Emulgator und verdünnt das Konzentrat mit emulgatorhaltigem Wasser auf die gewünschte Konzentration.
    Kohlblätter (Brassica oleracea) werden durch Tauchen in die Wirkstoffzubereitung der gewünschten Konzentration behandelt und mit Larven des Meerrettichkäfers (Phaedon cochleariae) besetzt, solange die Blätter noch feucht sind.
    Nach der gewünschten Zeit wird die Abtötung in % bestimmt. Dabei bedeutet 100 %, dass alle Käferlarven abgetötet wurden; 0 % bedeutet, dass keine Käferlarven abgetötet wurden.
    Die Verbindung der Formel (I) erreichte bei einer Wirkstoffkonzentration von 1000 ppm einen Abtötungsgrad von 100 %.
    Beispiel 2 Plutella-Test/Symptomatologie-Untersuchung
    Lösungsmittel Aceton
    Zur Herstellung einer zweckmäßigen Wirkstoffzubereitung vermischt man 10 mg Wirkstoff mit 1 ml Lösungsmittel.
    Raupen der Kohlschabe (Plutella xylostella) werden 1 µl der so hergestellten Lösung verabreicht.
    Nach der gewünschten Zeit wird die Abtötung in % bestimmt. Dabei bedeutet 100 %, dass alle Raupen abgetötet wurden; 0 % bedeutet, dass keine Raupen abgetötet wurden.
    Die Verbindung der Formel (I) erreicht bei einer Wirkstoffkonzentration von 10 µg/Larve einen Abtötungsgrad von 100 %.
    Beispiel 3 Spodoptera frugiperda-Test
    Lösungsmittel 31 Gewichtsteile Aceton
    Emulgator 1 Gewichtsteil Alkylarylpolyglykolether
    Zur Herstellung einer zweckmäßigen Wirkstoffzubereitung vermischt man 1 Gewichtsteil Wirkstoff mit den angegebenen Mengen Lösungsmittel und Emulgator und verdünnt das Konzentrat mit emulgatorhaltigem Wasser auf die gewünschte Konzentration.
    Kohlblätter (Brassica oleracea) werden durch Tauchen in die Wirkstoffzubereitung der gewünschten Konzentration behandelt und mit Raupen des Heerwurms (Spodoptera frugiperda) besetzt, solange die Blätter noch feucht sind.
    Nach der gewünschten Zeit wird die Abtötung in % bestimmt. Dabei bedeutet 100 %, dass alle Raupen abgetötet wurden; 0 % bedeutet, dass keine Raupen abgetötet wurden.
    Die Verbindung der Formel (I) erreichte bei einer Wirkstoffkonzentration von 1000 ppm einen Abtötungsgrad von 100 %.
    Beispiel 4 Meloidogyne-Test
    Lösungsmittel 3 Gewichtsteile Dimethylformamid
    Emulgator 1 Gewichtsteil Alkylarylpolyglykolether
    Zur Herstellung einer zweckmäßigen Wirkstoffzubereitung vermischt man 1 Gewichtsteil Wirkstoff mit den angegebenen Mengen Lösungsmittel und Emulgator und verdünnt das Konzentrat mit Wasser auf die gewünschte Konzentration.
    Gefäße werden mit Sand, Wirkstofflösung, Meloidogyne incognita-Ei-Larvensuspension und Salatsamen gefüllt. Die Salatsamen keimen und die Pflänzchen entwickeln sich. An den Wurzeln entwickeln sich die Gallen.
    Nach der gewünschten Zeit wird die nematizide Wirkung an Hand der Gallenbildung in % bestimmt. Dabei bedeutet 100 %, dass keine Gallen gefunden wurden; 0 % bedeutet, dass die Zahl der Gallen an den behandelten Pflanzen der der unbehandelten Kontrolle entspricht.
    Die Verbindung der Formel (I) erreichte bei einer Wirkstoffkonzentration von 20 ppm eine Wirkung von 98 %.

    Claims (2)

    1. Verwendung der Verbindung der Formel (I)
      Figure 00220001
      zur Bekämpfung von phytopatogenen Schädlingen.
    2. Verwendung der Verbindung der Formel (I) nach Anspruch 1 zur Bekämpfung von
      Phaedon cochlearide,
      Plutella xylostella,
      Spodophtera fungiperda
      Meloidogyne incognita
      Heloitis virescens.
    EP00983272A 1999-12-22 2000-12-11 Schädlingsbekämpfungsmittel/pf 1022-221 Expired - Lifetime EP1244357B1 (de)

    Applications Claiming Priority (3)

    Application Number Priority Date Filing Date Title
    DE19962147A DE19962147A1 (de) 1999-12-22 1999-12-22 Schädlingsbekämpfungsmittel / PF 1022-221
    DE19962147 1999-12-22
    PCT/EP2000/012485 WO2001045511A1 (de) 1999-12-22 2000-12-11 Schädlingsbekämpfungsmittel/pf 1022-221

    Publications (2)

    Publication Number Publication Date
    EP1244357A1 EP1244357A1 (de) 2002-10-02
    EP1244357B1 true EP1244357B1 (de) 2005-03-02

    Family

    ID=7933897

    Family Applications (1)

    Application Number Title Priority Date Filing Date
    EP00983272A Expired - Lifetime EP1244357B1 (de) 1999-12-22 2000-12-11 Schädlingsbekämpfungsmittel/pf 1022-221

    Country Status (14)

    Country Link
    US (1) US6828300B2 (de)
    EP (1) EP1244357B1 (de)
    JP (1) JP4801303B2 (de)
    KR (1) KR100839817B1 (de)
    CN (1) CN1198505C (de)
    AR (1) AR027002A1 (de)
    AU (1) AU2007401A (de)
    BR (1) BR0016551A (de)
    CO (1) CO5221086A1 (de)
    DE (2) DE19962147A1 (de)
    ES (1) ES2238331T3 (de)
    MX (1) MXPA02006161A (de)
    WO (1) WO2001045511A1 (de)
    ZA (1) ZA200203949B (de)

    Families Citing this family (6)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    DE102004055316A1 (de) * 2004-11-16 2006-05-18 Bayer Healthcare Ag Verhinderung vertikaler Endoparasiten-Infektionen
    DE102009012423A1 (de) * 2009-03-10 2010-09-16 Bayer Animal Health Gmbh Zubereitung auf Ölbasis
    RS62130B1 (sr) 2015-05-20 2021-08-31 Boehringer Ingelheim Animal Health Usa Inc Antihelmintička depsipeptidna jedinjenja
    EP3397638B1 (de) 2015-12-28 2023-08-23 Boehringer Ingelheim Animal Health USA Inc. Anthelmintische depsipeptidverbindungen
    CN105613526A (zh) * 2016-02-24 2016-06-01 燕素琴 一种防治林业害虫杨树天牛的药膏
    BR112019009977A2 (pt) 2016-11-16 2019-08-27 Boehringer Ingelheim Animal Health Usa Inc compostos depsipeptídicos anti-helmínticos

    Family Cites Families (28)

    * Cited by examiner, † Cited by third party
    Publication number Priority date Publication date Assignee Title
    NO176766C (no) * 1989-02-07 1995-05-24 Meiji Seika Kaisha Fremgangsmåte for fremstilling av en forbindelse med anthelmintaktivitet
    JPH0570366A (ja) * 1991-03-08 1993-03-23 Meiji Seika Kaisha Ltd 薬用組成物
    DE4124151A1 (de) * 1991-07-20 1993-01-21 Bayer Ag Insektizide und akarizide pflanzenschutzmittel enthaltend substituierte 1,2,4-oxadiazolderivate
    DK0634408T3 (da) * 1992-03-17 2002-04-22 Fujisawa Pharmaceutical Co Depsipeptidderivater, fremstilling og anvendelse deraf
    JPH05271013A (ja) 1992-03-27 1993-10-19 Meiji Seika Kaisha Ltd 環状デプシペプチド物質を有効成分とする害虫防除剤
    DE4317458A1 (de) * 1992-06-11 1993-12-16 Bayer Ag Verwendung von cyclischen Depsipeptiden mit 18 Ringatomen zur Bekämpfung von Endoparasiten, neue cyclische Depsipeptide mit 18 Ringatomen und Verfahren zu ihrer Herstellung
    CN1073560C (zh) * 1993-02-19 2001-10-24 明治制果株式会社 环缩酚酸肽pf1022衍生物
    DE4317457A1 (de) * 1993-05-26 1994-12-01 Bayer Ag Octacyclodepsipeptide mit endoparasitizider Wirkung
    DE4317432A1 (de) * 1993-05-26 1994-12-01 Bayer Ag Octacyclodepsipeptide mit endoparasitizider Wirkung
    EP0718293B1 (de) * 1993-09-06 2002-03-13 Fujisawa Pharmaceutical Co., Ltd. Cyclodepsipeptide
    DE4341992A1 (de) * 1993-12-09 1995-06-14 Bayer Ag Endoparasitizide Mittel auf Basis von offenkettigen Tetradepsipeptiden
    DE4341993A1 (de) * 1993-12-09 1995-06-14 Bayer Ag Endoparasitizide Mittel auf Basis von offenkettigen Octadepsipeptiden
    DE4341991A1 (de) * 1993-12-09 1995-06-14 Bayer Ag Endoparasitizide Mittel auf Basis von offenkettigen Hexadepsipeptiden
    DE4342907A1 (de) * 1993-12-16 1995-06-22 Bayer Ag Neue cyclische Depsipeptide mit 18 Ringatomen und ihre Verwendung zur Bekämpfung von Endoparasiten
    GB9326699D0 (en) * 1993-12-22 1994-03-02 Celltech Ltd Chemical compounds
    DE4343842C1 (de) * 1993-12-22 1995-02-23 Draegerwerk Ag Reaktionsgefäß zur immunologischn Analytik von Aerosolen
    DE4401389A1 (de) * 1994-01-19 1995-07-20 Bayer Ag Verwendung von cyclischen Depsipeptiden mit 12 Ringatomen zur Bekämpfung von Endoparasiten, neue cyclische Depsipeptide mit 12 Ringatomen und Verfahren zu ihrer Herstellung
    DE4412492A1 (de) 1994-04-12 1995-10-19 Bayer Ag Verwendung von cyclischen Depsipeptiden mit 18 Ringatomen
    US5773613A (en) * 1994-11-29 1998-06-30 Mita Industrial Co., Ltd. Tryptoanthrinimine derivative and electrophotosensitive material using the same
    JPH08225552A (ja) 1995-02-21 1996-09-03 Meiji Seika Kaisha Ltd モルホリンジオン誘導体の製造法
    DE19520275A1 (de) * 1995-06-02 1996-12-05 Bayer Ag Endoparasitizide Mittel
    EP0872481B1 (de) * 1995-06-30 2009-03-18 Astellas Pharma Inc. Depsipeptid-derivat, verfahren zu dessen herstellung und zwischenprodukt dafür
    DE19529604A1 (de) 1995-08-11 1997-02-13 Bayer Ag Endoparasitizide Mittel auf Basis von Didepsipeptiden, neue Didepsipeptide und ein Verfahren zu ihrer Herstellung
    DE19713626A1 (de) * 1997-04-02 1998-10-08 Bayer Ag Neue Thiodepsipeptide zur Bekämpfung von Endoparasiten und ein einfaches Verfahren zu ihrer Herstellung
    US6355615B1 (en) * 1997-06-04 2002-03-12 Bayer Aktiengesellschaft Desoxycyclodepsipeptides and their use for combatting endoparasites
    DE19754298A1 (de) * 1997-12-08 1999-06-10 Bayer Ag Organisch-chemische Verbindungen und Verfahren zu ihrer Herstellung
    DE19828043A1 (de) 1998-06-24 1999-12-30 Bayer Ag Ektoparasitizide Mittel
    DE19930076A1 (de) 1999-06-30 2001-01-04 Bayer Ag Mittel gegen Hausstaubmilben

    Also Published As

    Publication number Publication date
    KR100839817B1 (ko) 2008-06-19
    US20030133962A1 (en) 2003-07-17
    AR027002A1 (es) 2003-03-12
    CN1411336A (zh) 2003-04-16
    DE50009678D1 (de) 2005-04-07
    KR20020059813A (ko) 2002-07-13
    JP2003518019A (ja) 2003-06-03
    CO5221086A1 (es) 2002-11-28
    MXPA02006161A (es) 2003-01-28
    US6828300B2 (en) 2004-12-07
    CN1198505C (zh) 2005-04-27
    ES2238331T3 (es) 2005-09-01
    DE19962147A1 (de) 2001-06-28
    WO2001045511A1 (de) 2001-06-28
    EP1244357A1 (de) 2002-10-02
    BR0016551A (pt) 2002-09-17
    AU2007401A (en) 2001-07-03
    ZA200203949B (en) 2003-05-19
    JP4801303B2 (ja) 2011-10-26

    Similar Documents

    Publication Publication Date Title
    AU2008243057B2 (en) Synergistic insecticidal mixtures
    CA2476814A1 (en) Synergistic insecticide mixtures
    EP1164847A1 (de) Synergistische insektizide mischungen
    AU2003206870A1 (en) Synergistic insecticidal mixtures
    EP1248521B1 (de) Schädlingsbekämpfungsmittel/depsipeptide
    EP1359803A1 (de) Synergistische pestizide mischungen gegen tierische schädlinge
    US6828300B2 (en) Pest control agent/PF 1022-221
    EP1095023A1 (de) Diphenylimidazoline
    EP0802907A1 (de) Acylierte 5-aminopyrazole und ihre verwendung zur bekämpfung von tierischen schädlingen
    US6875766B2 (en) Use of riboflavin and flavin derivatives as chitinase inhibitors
    WO1996018619A1 (de) Substituierte m-biphenyloxazolin-derivate
    EP0854871B1 (de) 1,3,4-oxadiazolin-2-one und ihre verwendung als schädlingsbekämpfungsmittel
    EP0980361A1 (de) Substituierte diphenyl-oxazolin-derivate mit insektizider wirkung
    DE19605400A1 (de) Salze von Imidazolin-Derivaten
    EP1044188A1 (de) Acylierte 4-amino-pyridin-derivate als schädlingsbekämpfungsmittel und fungizide
    DE19532066A1 (de) Substituierte 5-Aminopyrazole
    EP1037879A1 (de) Kondensierte pyridin-derivate

    Legal Events

    Date Code Title Description
    PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

    Free format text: ORIGINAL CODE: 0009012

    17P Request for examination filed

    Effective date: 20020722

    AK Designated contracting states

    Kind code of ref document: A1

    Designated state(s): AT BE CH CY DE DK ES FI FR GB GR IE IT LI LU MC NL PT SE TR

    AX Request for extension of the european patent

    Free format text: AL;LT;LV;MK;RO;SI

    RIN1 Information on inventor provided before grant (corrected)

    Inventor name: ERDELEN, CHRISTOPH

    Inventor name: ANDERSCH, WOLFRAM

    Inventor name: LOESEL, PETER

    Inventor name: DYKER, HUBERT

    Inventor name: NAUEN, RALF

    RAP1 Party data changed (applicant data changed or rights of an application transferred)

    Owner name: BAYER CROPSCIENCE AG

    17Q First examination report despatched

    Effective date: 20030407

    RBV Designated contracting states (corrected)

    Designated state(s): BE DE ES FR IT NL

    GRAP Despatch of communication of intention to grant a patent

    Free format text: ORIGINAL CODE: EPIDOSNIGR1

    GRAS Grant fee paid

    Free format text: ORIGINAL CODE: EPIDOSNIGR3

    GRAA (expected) grant

    Free format text: ORIGINAL CODE: 0009210

    AK Designated contracting states

    Kind code of ref document: B1

    Designated state(s): BE DE ES FR IT NL

    REG Reference to a national code

    Ref country code: IE

    Ref legal event code: FG4D

    Free format text: GERMAN

    REF Corresponds to:

    Ref document number: 50009678

    Country of ref document: DE

    Date of ref document: 20050407

    Kind code of ref document: P

    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: FG2A

    Ref document number: 2238331

    Country of ref document: ES

    Kind code of ref document: T3

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: BE

    Payment date: 20051230

    Year of fee payment: 6

    PLBE No opposition filed within time limit

    Free format text: ORIGINAL CODE: 0009261

    STAA Information on the status of an ep patent application or granted ep patent

    Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

    ET Fr: translation filed
    26N No opposition filed

    Effective date: 20051205

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: NL

    Payment date: 20061228

    Year of fee payment: 7

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: BE

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20061231

    BERE Be: lapsed

    Owner name: *BAYER CROPSCIENCE A.G.

    Effective date: 20061231

    NLV4 Nl: lapsed or anulled due to non-payment of the annual fee

    Effective date: 20080701

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: NL

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20080701

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: IT

    Payment date: 20101221

    Year of fee payment: 11

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: DE

    Payment date: 20101203

    Year of fee payment: 11

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: ES

    Payment date: 20110120

    Year of fee payment: 11

    PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

    Ref country code: FR

    Payment date: 20111219

    Year of fee payment: 12

    REG Reference to a national code

    Ref country code: ES

    Ref legal event code: FD2A

    Effective date: 20130703

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: ES

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20111212

    REG Reference to a national code

    Ref country code: FR

    Ref legal event code: ST

    Effective date: 20130830

    REG Reference to a national code

    Ref country code: DE

    Ref legal event code: R119

    Ref document number: 50009678

    Country of ref document: DE

    Effective date: 20130702

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: DE

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20130702

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: FR

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20130102

    PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

    Ref country code: IT

    Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

    Effective date: 20121211
