  • the invention relates to a sheet of paper having properties. antistatic.
  • Such a sheet can be used in various fields. It can be used to make items for which it it is necessary to dissipate the electrostatic charges produced when in use or for items which have as primary or secondary function of dissipating charges forming electrostatic and can be dangerous in a given environment.
  • Flexible abrasives consist of a support sheet on which abrasive grains are bonded with an adhesive for which it is necessary to dissipate the electrostatic charges created during their use.
  • the abrasive is not treated to dissipate the charges, the dust formed during the abrasion of an object is deposited and fouls the abrasive grains; it then reduces the abrasion yield.
  • workers can suffer electric shocks which make them react with uncontrolled gestures putting them in danger during their work.
  • abrasives In the field of abrasives we treat with a conductive product the support or the layer of adhesive or the surface of the grains abrasive.
  • conductive products salts have been used quaternary ammonium, carbon black, powders or fibers metals, metal alloys, metal salts, conductive doped polymers or rendered mineral pigments conductors by coating them with an electrically conductive layer metal oxide.
  • the abrasive is made conductive by incorporating carbon black into the adhesive used to bond abrasive grains.
  • the abrasive is made conductive by to a layer of a conductive compound which can be a metal, a metallic alloy, metallic pigment, salt or complex metallic, this layer being placed between two layers insulating.
  • the conductive product can be put on the back of the support, on the face of the support (below the adhesive), mixed with the adhesive or on the grains.
  • an abrasive is made conductive by having a conductive layer on top of the abrasive grains, the conductive product being in particular graphite.
  • the abrasive is made conductive by treating the surface of the layer containing the abrasive grains with a solution containing a quaternary ammonium salt.
  • the abrasive is made conductive by treating the surface of the layer containing the abrasive grains by a doped conjugated polymer such as for example polythiophene, polyaniline, polypyrrole.
  • the paper sheets constituting them are treated with a conductive product.
  • the so-called high pressure laminates are produced from a core consisting of a stack of sheets, generally kraft paper, impregnated with a thermosetting resin, in particular a phenolic resin. Once the sheets of kraft paper impregnated with resin, they are dried, cut, then stacked on top of each other; the number of stacked sheets depends on the applications, it generally varies between three and nine.
  • a decorative sheet which can be plain, with printed patterns or even presented an iridescent or metallic appearance and being impregnated with a thermosetting resin which does not blacken with heat (for example a resin melamine-formaldehyde).
  • a protective covering sheet called “overlay”, also impregnated with a resin, devoid of pattern and transparent in the final laminate, is placed above the decorative sheet.
  • the pile of the various types of impregnated sheets is placed in a press provided with a sheet conferring the surface appearance; the assembly is laminated under pressure and hot; an extremely hard unitary structure is obtained which has a decorative effect.
  • low pressure laminates are produced in a similar manner to that of high pressure laminates, but the lamination of the decorative sheet directly on a particle board or any other basic support.
  • the finished sheet which also belongs to the category of decorative papers.
  • This sheet of paper that is pre or post impregnated (usually of a mixture of latex and melamine-formaldehyde resin) is intended to be glued on a particle board or any other support.
  • a laminate is made conductive by the fact that part of the leaves constituting the core is conductive by incorporating a material into each sheet electrically conductive such as carbon black, metal or metallic salts or conductive fibers.
  • fibers conductive in a paper are carbon fibers, metallic fibers or fibers covered with a metal.
  • an anti-static agent for plastics, a conductive pigment obtained by deposition tin or indium on a non-conductive mineral base pigment followed by heating in an oxygen atmosphere to form their oxide.
  • the metal oxide is therefore not doped.
  • pigments As basic pigments which can be used, many pigments are cited without specifying any advantage linked to a particular pigment or to a geometric form of a family of pigments.
  • US-A-5071676 describes a conductive pigment usable for imparting antistatic properties to paper and cardboard.
  • This pigment consists of a non-substrate conductor covered with an electroconductive oxide layer antimony-doped tin, itself covered with a layer giving the pigment an isoelectric point between 5 and 9 in order to facilitate its dispersion.
  • the substrate can be any, it is not critical to the invention.
  • Application EP-A-415478 describes a colored and conductive pigment usable in laminated papers.
  • This pigment consists of a base pigment of rutile titanium dioxide and mixed phase coated with a layer of tin oxide doped with antimony.
  • Rutile has a spherical geometric shape, so this pigment is spherical.
  • a disadvantage of certain products such as doped polymers is their high price.
  • a disadvantage of certain products such as quaternary ammonium salts is that it gives the articles a conductivity too low to have a good flow of electrostatic charges.
  • Another disadvantage of conductive salts is that the level of conductivity of the products containing them varies with relative humidity.
  • a disadvantage of certain conductive products such as aluminum is the sensitivity to water; in the presence of water a dangerous release of hydrogen takes place. They cannot therefore be easily used in an aqueous medium.
  • Drawbacks linked to the use of conductive fibers are, on the one hand, the mottled aesthetic appearance given to paper, in particular with carbon fibers, and, on the other hand, the reduction in the physical characteristics of the paper sheet.
  • Certain inorganic conductive pigments made conductive by a layer of metal oxide can give a conductivity which is too low to ensure good dissipation of electrostatic charges, especially once used in a paper application.
  • the object of the invention is to provide a sheet of paper which has a sufficient level of electrical conductivity giving it antistatic properties.
  • Those skilled in the art know from experience that, for an article to effectively dissipate electrostatic charges, it is preferable that its surface resistivity is not greater than about 10 7 ohms, measurement made according to standard ASTM 257-66.
  • a second aim is to provide a sheet having antistatic properties which can be produced entirely in an aqueous medium.
  • a third object is to provide a sheet having antistatic properties which do not vary with the relative humidity.
  • a fourth aim is to provide a sheet having antistatic properties which has a neutral aesthetic appearance, that is to say that the product which will make the sheet conductive must not or only slightly modify the appearance of the sheet.
  • Another object is to provide a sheet having antistatic properties whose mechanical characteristics are good.
  • Another object is to provide a sheet having antistatic properties which has a low cost price.
  • the Applicant has found that the objects of the invention are achieved by making a sheet with pigments conductors having a basic structure of the lamellar type and provided with an electroconductive layer of doped metal oxide.
  • the mineral pigments covered with doped metal oxides are known for their electroconductive properties, however the Applicant has found that, for pigments having an electroconductive layer based on the same oxide and for the same dopant, therefore having a priori comparable intrinsic conductivity levels, the sheets of paper containing these pigments have very different final conductivities depending on the basic structure (geometric shape) of the support pigment of the layer.
  • the doped metal oxide chosen being tin oxide doped with antimony, this doped oxide is deposited on support pigments of different geometric shapes.
  • the conductive pigments were coated in an aqueous medium under the same conditions using the same binder (polyvinyl alcohol PVA) and in the same 1: 1 ratio, on the surface of a sheet of paper.
  • the surface resistivity of the sheets was measured according to standard ASTM 257-66 for a relative humidity of 50% (the conductivity of the sheets can be obtained by taking the inverse of the resistivity). From this study it seems that the basic structure of the pigment has an influence on the final conductivity of the sheet.
  • the level of resistivity desirable for good dissipation of electrostatic charges (less than 10 7 ohms) is only achieved with pigments having a basic structure of the lamellar type (therefore of flat geometric shape); the resistivity is indeed of the order of 10 5 ohms.
  • the invention therefore provides a sheet of paper having antistatic properties characterized by the fact that it contains conductive pigments having a basic structure of lamellar type and provided with at least one electrically conductive layer doped metal oxide.
  • the doped metal oxide is a tin oxide spiked with antimony.
  • the pigments having a lamellar type structure can be chosen for example from micas, talc, kaolin, bentonites, montmorillionites or glass particles.
  • the conductive pigment is a mica coated with a layer of tin oxide doped with antimony.
  • the mica pigments covered with a layer of tin oxide doped with antimony have good light transparency, they do not modify the aesthetic appearance of the paper which contains them.
  • the pigment conductor is a mica coated with a layer of titanium oxide, optionally with a layer of silica, and coated with a layer of tin oxide doped with antimony.
  • These pigments have some iridescence but they have little effect on appearance aesthetics of the paper containing them. It may be interesting to use them in areas where the decorative effect of iridescence is sought after, for example in the field of laminates.
  • the conductive pigments can be incorporated en masse during the manufacture of the sheet on the paper machine or be deposited on the surface of the sheet by impregnation in a size press or by any coating means or even by printing.
  • the conductive pigments are provided in an aqueous medium.
  • the sheet is characterized in that it carries, on at least one face, a layer containing at least the said conductive pigments and at least one binder.
  • the binder is a binder usually used in stationery such as water-soluble binders, latexes. It may be advantageous to use a water-soluble binder, such as, for example, polyvinyl alcohols or starches, to obtain an easily repulpable sheet.
  • the layer may optionally contain other adjuvants commonly used in stationery such as viscosity regulating agents, for example carboxymethylcellulose, defoamers, etc.
  • the quantity of conductive pigments deposited on the surface of the sheet is between 1 and 10 g / m 2 , by dry weight.
  • the treated sheet is based on cellulose fibers, it can contain other organic fibers (polyethylene fibers, polypropylene, polyester ...) or mineral fibers such as glass fibers. It can also contain other additives used in stationery as fillers, bonding agents, binders, wet strength agents, retention, anti-foaming agents, regulating agents viscosity, pH regulating agents etc ....
  • the invention also provides a flexible abrasive product having antistatic properties which is characterized by the fact that it is supported by said sheet with antistatic properties.
  • the abrasive can obviously be in the form of a sheet, but also in other forms such as, for example, continuous tape, disc, etc.
  • the sheet used contains the conductive pigments on the surface.
  • the conductive pigments can be on the back of the abrasive or on the face carrying the grains, below the adhesive. Since it is known to use a conductive product in the adhesive or on the grains, one can envisage such a use of conductive pigments.
  • the invention also relates to a decorative sheet obtained from said sheet with antistatic properties.
  • the invention also relates to a laminate having antistatic properties which is characterized in that it comprises at least one sheet like the said sheet with antistatic properties.
  • Said sheet can be used as a component of the core of the laminate or as a decorative sheet or possibly as an overlay. Said sheet can also be a finished sheet.
  • the pigment-binder ratio is 5: 1.

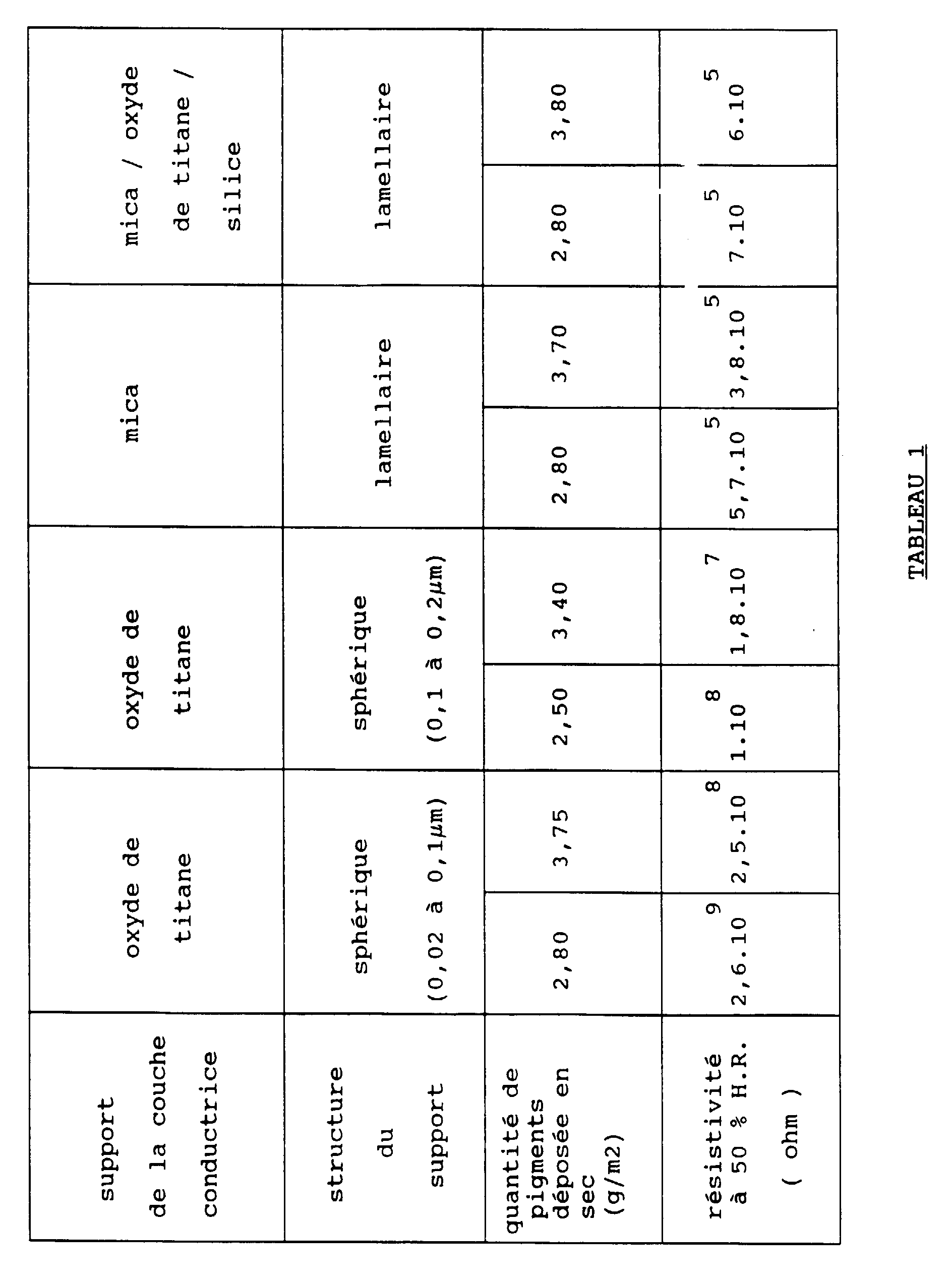

  • Samples are produced with different layer weights of conductive pigments (expressed in dry weight in the table below). The surface resistivity of each sample is measured according to standard ASTM 257-66 and this at relative humidity levels (denoted RH) of 50 and 20%. The results in the table below show that the resistivity of the sheet does not vary with the relative humidity.
  • Samples are produced as in Example 1, but a conductive pigment is used, a mica covered with a layer of titanium oxide then with a layer of silica and finally coated with a layer of tin oxide doped with antimony, the tin / antimony ratio being 85:15.
  • This pigment is marketed by MERCK. According to the results in the table below, it can be seen that the relative humidity has no influence on the level of conductivity of the sheets obtained according to the invention. The leaves have a slight iridescence which has little effect on their aesthetic appearance.

Landscapes

  • Physics & Mathematics (AREA)
  • Chemical & Material Sciences (AREA)
  • Dispersion Chemistry (AREA)
  • Spectroscopy & Molecular Physics (AREA)
  • Laminated Bodies (AREA)
  • Paper (AREA)
  • Polarising Elements (AREA)
  • Elimination Of Static Electricity (AREA)

Description

L'invention concerne une feuille de papier ayant des propriétés antistatiques.
Une telle feuille peut être utilisée dans divers domaines. On peut l'employer pour fabriquer des articles pour lesquels il est nécessaire de dissiper les charges électrostatiques produites lors de leur utilisation ou pour des articles qui ont comme fonction principale ou secondaire de dissiper les charges électrostatiques se formant et pouvant être dangeureuses dans un environnement donné.
On connait les abrasifs flexibles constitués d'une feuille support sur lequel sont collés avec un adhésif des grains abrasifs pour lesquels il est nécessaire de dissiper les charges électrostatiques se créant lors de leur utilisation.
En effet, si l'abrasif n'est pas traité pour dissiper les charges, la poussière formée lors de l'abrasion d'un objet se dépose et encrasse les grains abrasifs; elle diminue alors le rendement en abrasion. Par ailleurs les ouvriers peuvent subir des chocs électriques qui les font réagir avec des gestes incontrôlés les mettant en danger lors de leur travail.
On connait également les stratifiés qui sont couramment utilisés pour la fabrication des meubles, tables de travail, panneaux de murs et autres.
Les produits obtenus sont notamment utilisés dans les salles d'opération, les salles blanches ou les salles d'ordinateurs. Dans ces salles il faut éviter que la poussière soit retenue notamment du fait de l'attraction exercée par les charges électrostatiques et il faut éviter aussi des décharges électrostatiques soudaines, il est donc nécessaire que les surfaces se trouvant dans la salle soient traitées pour dissiper régulièrement l'électricité statique.
Dans le domaine des abrasifs on traite par un produit conducteur le support ou la couche d'adhésif ou encore la surface des grains abrasifs. Comme produits conducteurs on a utilisé des sels d'ammonium quaternaire, du noir de carbone, des poudres ou fibres métalliques, des alliages métalliques, des sels métalliques, des polymères dopés conducteurs ou des pigments minéraux rendus conducteurs en les revêtant d'une couche électroconductrice d'oxyde métallique.
Il est connu d'utiliser le noir de carbone en masse ou en surface pour réaliser un support conducteur.
Dans la demande EP-A-414494 on rend l'abrasif conducteur en incorporant du noir de carbone dans l'adhésif utilisé pour coller les grains abrasifs.
Dans le brevet US-A-3942959 on rend l'abrasif conducteur grâce à une couche d'un composé conducteur qui peut être un métal, un alliage métallique, un pigment métallique, un sel ou un complexe métallique, cette couche étant disposée entre deux couches isolantes. Le produit conducteur peut être mis au dos du support, sur la face du support (en-dessous de l'adhésif), mêlé à l'adhésif ou encore sur les grains.
Dans la demande FR-A-2276144 on rend un abrasif conducteur en disposant par dessus les grains abrasifs une couche conductrice, le produit conducteur étant en particulier du graphite.
Dans la demande EP-A-408943 on rend l'abrasif conducteur en traitant la surface de la couche contenant les grains abrasifs par une solution contenant un sel d'ammonium quaternaire.
Dans la demande EP-A-398580 on rend l'abrasif conducteur en traitant la surface de la couche contenant les grains abrasifs par un polymère conjugué dopé comme par exemple le polythiophène, le polyaniline, le polypyrrole.
Dans le domaine des stratifiés on traite les feuilles de papier les constituant par un produit conducteur.
Rappelons tout d'abord comment sont fabriqués en général les stratifiés en distinguant les deux types de stratifiés existant actuellement, les stratifiés dits haute pression et les stratifiés dits basse pression.
On produit les stratifiés dits haute pression à partir d'une âme constituée d'un empilement de feuilles, généralement du papier kraft, imprégnées d'une résine thermodurcissable, en particulier d'une résine phénolique.
Une fois les feuilles de papier kraft imprégnées de résine, on les sèche, on les découpe, puis on les empile les unes sur les autres; le nombre de feuilles empilées dépend des applications, il varie en général entre trois et neuf.
Ensuite on place sur la pile de feuilles constituant l'âme, une feuille décorative pouvant être unie, à motifs imprimés ou encore présentée un aspect iridescent ou métallique et étant imprégnée d'une résine thermodurcissable ne noircissant pas à la chaleur (par exemple une résine mélamine-formaldéhyde). Parfois on place au-dessus de la feuille décorative, une feuille protectrice de recouvrement, appelée "overlay", également imprégnée d'une résine, dépourvue de motif et transparente dans le stratifié final.
La pile des divers types de feuilles imprégnées est placée dans une presse munie d'une tôle conférant l'aspect de surface; on stratifie l'ensemble sous pression et à chaud; on obtient une structure unitaire extrêmement dure et ayant un effet décoratif.
On produit les stratifiés dits basse pression de façon similaire à celle des stratifiés haute pression, mais on effectue la stratification de la feuille décorative directement sur un panneau de particules de bois ou tout autre support de base.
Il existe un troisième type de produit, la feuille finie, qui appartient aussi à la catégorie des papiers décoratifs. Cette feuille de papier qui est pré ou post imprégnée (généralement d'un mélange de latex et de résine mélamine-formaldéhyde) est destinée à être collée sur un panneau de particules ou tout autre support.
Dans la demande FR-A-2540041 un stratifié est rendu conducteur par le fait qu'une partie des feuilles constituant l'âme est conductrice par incorporation dans chaque feuille d'une matière électroconductrice telle que du noir de carbone, un métal ou des sels métalliques ou encore des fibres conductrices.
Dans la demande FR-A-2557167 on préconise de disperser des fibres conductrices dans un papier pour obtenir un stratifié conducteur. Ces fibres sont des fibres de carbone, des fibres métalliques ou des fibres recouvertes d'un métal.
Dans la demande JP-A-58034861 on décrit comme agent antistatique pour les plastiques, un pigment conducteur obtenu par dépôt d'étain ou d'indium sur un pigment de base minéral non conducteur suivi d'un chauffage dans une atmosphère d'oxygène pour former leur oxyde. L'oxyde métallique n'est donc pas dopé.
Comme pigments de base utilisables, de nombreux pigments sont cités sans qu'il soit précisé un avantage quelconque lié à un pigment particulier ou à une forme géométrique d'une famille de pigments.
Dans le brevet US-A-5071676 on décrit un pigment conducteur utilisable pour conférer des propriétés antistatiques à des papiers-cartons. Ce pigment est constitué d'un substrat non conducteur recouvert d'une couche électroconductrice d'oxyde d'étain dopé à l'antimoine, elle-même recouverte d'une couche conférant au pigment un point isoélectrique entre 5 et 9 afin de faciliter sa dispersion. Le substrat peut être quelconque, il n'est pas critique pour l'invention.
La demande EP-A-415478 décrit un pigment coloré et conducteur utilisable dans les papiers stratifiés.
Ce pigment est constitué d'un pigment de base de dioxyde de titane rutile et à phase mixte revêtu d'une couche d'oxyde d'étain dopé à l'antimoine. Le rutile a une forme géométrique sphérique, ce pigment est donc sphérique.
Tous ces produits conducteurs cités présentent divers inconvénients.
L'inconvénient majeur du noir de carbone est que l'on obtient obligatoirement des produits noirs, ce qui peut être gênant d'un point de vue esthétique et ce qui fait que l'on ne peut pas imprimer ces produits comme on le souhaite.
Un inconvénient de certains produits comme les polymères dopés est leur prix élevé.
Un inconvénient de certains produits comme les sels d'ammonium quarternaires est qu'il confère aux articles une conductivité trop faible pour avoir un bon écoulement des charges électrostatiques.
Un autre inconvénient des sels conducteurs est que le niveau de conductivité des produits les contenant varie avec l'humidité relative.
Un inconvénient de certains produits conducteurs comme par exemple l'aluminium est la sensibilité à l'eau; en présence d'eau il se produit un dégagement dangeureux d'hydrogène. On ne peut donc pas les utiliser aisément en milieu aqueux.
Des inconvénients liés à l'emploi de fibres conductrices sont d'une part l'aspect esthétique chiné donné au papier notamment avec des fibres de carbone et d'autre part la diminution des caractéristiques physiques de la feuille de papier.
Certains pigments conducteurs minéraux rendus conducteurs par une couche d'oxyde métallique peuvent donner une conductivité trop faible pour assurer une bonne dissipation des charges électrostatiques notamment une fois mis en oeuvre dans une application papetière.
La demanderesse se propose de résoudre les inconvénients cités.
Le but de l'invention est de fournir une feuille de papier qui a un niveau de conductivité électrique suffisant lui conférant des propriétés antistatiques.
L'homme du métier sait par expérience que, pour qu'un article dissipe efficacement les charges électrostatiques, il est préférable que sa résistivité de surface ne soit pas supérieure à environ 107 ohms, mesure faite selon la norme ASTM 257-66.
Un second but est de fournir une feuille ayant des propriétés antistatiques qui puisse être réalisée entièrement en milieu aqueux.
Un troisième but est de fournir une feuille ayant des propriétés antistatiques qui ne varient pas avec l'humidité relative.
Un quatrième but est de fournir une feuille ayant des propriétés antistatiques qui a un aspect esthéthique neutre c'est-à-dire que le produit qui va rendre la feuille conductrice ne doit pas ou peu modifier l'aspect de la feuille.
Un autre but est de fournir une feuille ayant des propriétés antistatiques dont les caractéristiques mécaniques sont bonnes. Un autre but est de fournir une feuille ayant des propriétés antistatiques qui a un prix de revient peu élevé.
La demanderesse a trouvé que les buts de l'invention sont atteints en réalisant une feuille qui comporte des pigments conducteurs ayant une structure de base de type lamellaire et dotés d'une couche électroconductrice d'oxyde métallique dopé.
Comme mentionné ci-dessus les pigments minéraux recouverts d'oxydes métalliques dopés sont connus pour leurs propriétés électroconductrices cependant la demanderesse a trouvé que, pour des pigments ayant une couche électroconductrice à base du même oxyde et pour un même dopant, donc ayant à priori des niveaux de conductivité intrinsèque comparables, les feuilles de papier comportant ces pigments ont des conductivités finales très différentes selon la structure de base (forme géométrique) du pigment support de la couche.
De tels résultats sont montrés dans le tableau 1 annexé, l'oxyde métallique dopé choisi étant l'oxyde d'étain dopé avec de l'antimoine, cet oxyde dopé est déposé sur des pigments supports de formes géométriques différentes.
Les pigments conducteurs ont été couchés en milieu aqueux dans les mêmes conditions à l'aide d'un même liant (l'alcool polyvinylique PVA) et dans le même ratio 1:1, sur la surface d'une feuille de papier.
La résistivité de surface des feuilles a été mesurée selon la norme ASTM 257-66 pour une humidité relative à 50% (la conductivité des feuilles pouvant être obtenue en prenant l'inverse de la résistivité).
De cette étude il semble que la structure de base du pigment ait une influence sur la conductivité finale de la feuille. Le niveau de résistivité souhaitable pour avoir une bonne dissipation des charges électrostatiques (inférieur à 107 ohms) n'est atteint qu'avec les pigments ayant une structure de base de type lamellaire (donc de forme géométrique plate); la résistivité est en effet de l'ordre de 105 ohms.
L'invention fournit donc une feuille de papier ayant des propriétés antistatiques caractérisée par le fait qu'elle comporte des pigments conducteurs ayant une structure de base de type lamellaire et dotés d'au moins une couche électroconductrice d'oxyde métallique dopé.
De préférence l'oxyde métallique dopé est un oxyde d'étain dopé avec de l'antimoine.
Selon l'invention, les pigments ayant une structure de type lamellaire peuvent être choisis par exemple parmi les micas, le talc, le kaolin, les bentonites, les montmorillionites ou des particules de verre.
Dans un cas particulier de l'invention le pigment conducteur est un mica revêtu d'une couche d'oxyde d'étain dopé avec de l'antimoine.
Les pigments de mica recouverts d'une couche d'oxyde d'étain dopé avec de l'antimoine ont une bonne transparence à la lumière, ils ne modifient pas l'aspect esthétique du papier qui les comporte.
Dans un autre cas particulier de l'invention le pigment conducteur est un mica recouvert d'une couche d'oxyde de titane, éventuellement d'une couche de silice, et revêtu d'une couche d'oxyde d'étain dopé avec de l'antimoine. Ces pigments présentent une certaine iridescence mais ils affectent peu l'aspect esthétique du papier les comportant. Il peut être intéressant de les utiliser dans les domaines où l'effet décoratif de l'iridescence est recherché comme par exemple dans le domaine des stratifiés.
Les pigments conducteurs peuvent être incorporés en masse lors de la fabrication de la feuille sur la machine à papier ou être déposés à la surface de la feuille par imprégnation en presse encolleuse ou par tout moyen de couchage ou encore par impression. De préférence les pigments conducteurs sont apportés en milieu aqueux.
De préférence la feuille se caractérise par le fait qu'elle porte, sur au moins une face, une couche contenant au moins les dits pigments conducteurs et au moins un liant.
Le liant est un liant habituellement utilisé en papeterie comme les liants hydrosolubles, les latex.
Il peut être avantageux d'utiliser un liant hydrosoluble, comme par exemple les alcools polyvinyliques ou les amidons, pour obtenir une feuille facilement repulpable.
La couche peut contenir éventuellement d'autres adjuvants utilisés habituellement en papeterie comme les agents régulateurs de viscosité, par exemple la carboxyméthylcellulose, des antimousses, etc... .
De préférence la quantité de pigments conducteurs déposée à la surface de la feuille est comprise entre 1 et 10 g/m2, en poids sec.
La feuille traitée est à base de fibres de cellulose, elle peut comporter d'autres fibres organiques (fibres de polyéthylène, de polypropylène, de polyester ...) ou des fibres minérales comme les fibres de verre. Elle peut comporter aussi d'autres additifs utilisés en papeterie comme des charges, des agents de collage, des liants, des agents de résistance humide, des agents de rétention, des agents anti-mousse, des agents régulateurs de la viscosité, des agents régulateurs de pH etc... .
L'invention fournit également un produit abrasif flexible ayant des propriétés antistatiques qui se caractérise par le fait qu'il a pour support la dite feuille à propriétés antistatiques. L'abrasif peut être évidemment sous forme de feuille mais aussi sous les autres formes comme par exemple en bande continue, en disque etc... .
De préférence la feuille utilisée comporte les pigments conducteurs en surface. Les pigments conducteurs peuvent être au dos de l'abrasif ou sur la face portant les grains, en dessous de l'adhésif.
Etant donné qu'il est connu d'utiliser un produit conducteur dans l'adhésif ou sur les grains, on peut envisager une telle utilisation des pigments conducteurs.
L'invention concerne aussi une feuille décorative obtenue à partir de la dite feuille à propriétés antistatiques.
L'invention concerne également un stratifié ayant des propriétés antistatiques qui se caractérise par le fait qu'il comporte au moins une feuille comme la dite feuille à propriétés antistatiques. La dite feuille peut être utilisée comme composante de l'âme du stratifié ou comme feuille décorative ou éventuellement comme overlay.
La dite feuille peut être aussi une feuille finie.
Les exemples suivants montrent des réalisations possibles d'une feuille selon l'invention; ils montrent aussi que la résistivité de surface (donc la conductivité) ne varie pas ou très peu avec l'humidité relative.
EXEMPLE 1 :
Sur une feuille de papier on couche, à l'aide d'une barre de MEYER, une composition aqueuse de pigments conducteurs du type mica revêtu d'oxyde d'étain dopé à l'antimoine, commercialisés par MERCK, et d'amidon comme liant. Le ratio pigments-liant est de 5:1.
Sur une autre feuille on couche une composition semblable mais le liant est un PVA.
On réalise des échantillons ayant des poids de couche différents en pigments conducteurs (exprimés en poids sec dans le tableau ci-dessous).
On mesure la résistivité de surface de chaque échantillon selon la norme ASTM 257-66 et ce à des taux d'humidité relative (notée H.R.) de 50 et de 20% . Les résultats dans le tableau ci-dessous montrent que la résistivité de la feuille ne varie pas avec l'humidité relative.
La couleur des feuilles de papier obtenues selon l'invention n'est pas modifiée.
LIANT AMIDON PVA
POIDS DE COUCHE en pigments    (g/m2) 6,0 4,6 2,2 5,7 2,75
Résistivité de surface à 50% H.R.    ( ohm ) 1,2.105 5,1.105 6,3.105 2.105 3,6.105
Résistivité de surface à 20% H.R.    ( ohm ) 1,6.105 3,8.105 6,7.105 2.105 3,7.105
EXEMPLE 2 :
On réalise des échantillons comme dans l'exemple 1 mais on utilise comme pigment conducteur un mica recouvert d'une couche d'oxyde de titane puis d'une couche de silice et enfin revêtu d'une couche d'oxyde d'étain dopé à l'antimoine, le ratio étain/antimoine étant de 85:15 . Ce pigment est commercialisé par MERCK.
Selon les résultats du tableau ci-dessous on constate que l'humidité relative n'a pas d'influence sur le niveau de conductivité des feuilles obtenues selon l'invention. Les feuilles présentent une légère iridescence qui affecte peu leur aspect esthétique.
LIANT AMIDON PVA
POIDS DE COUCHE en pigments    (g/m2) 6,0 4,1 1,9 7,4 5,0
Résistivité de surface à 50% H.R.    ( ohm ) 0,9.105 2,6.105 12.105 6.104 1,3.105
Résistivité de surface à 20% H.R.    ( ohm ) 0,8.105 2,6.105 15.105 9.104 2,0.105
Figure 00110001

Claims (10)

  1. Feuille de papier, ayant des propriétés antistatiques, comportant des pigments conducteurs dotés d'une couche électroconductrice d'oxyde métallique dopé caractérisée par le fait que les dits pigments conducteurs ont une structure de base de type lamellaire.
  2. Feuille selon la revendication 1, caractérisée par le fait que les pigments ayant une structure lamellaire sont choisis parmi les micas, le talc, le kaolin, les bentonites, les montmorillionites ou les particules de verre.
  3. Feuille selon les revendications 1 ou 2, caractérisée par le fait que l'oxyde métallique dopé de la couche électroconductrice est un oxyde d'étain dopé avec de l'antimoine.
  4. Feuille selon les revendications 2 à 3, caractérisée par le fait que le pigment conducteur est un mica revêtu d'une couche d'oxyde d'étain dopé avec de l'antimoine.
  5. Feuille selon les revendications 2 à 4, caractérisée par le fait que le pigment conducteur est un mica recouvert d'une couche d'oxyde de titane, éventuellement d'une couche de silice, et revêtu d'une couche d'oxyde d'étain dopé avec de l'antimoine.
  6. Feuille selon les revendications 1 à 5, caractérisée par le fait qu'elle porte sur au moins une face une couche contenant au moins les dits pigments conducteurs et au moins un liant.
  7. Feuille selon la revendication 6, caractérisée par le fait que la quantité des dits pigments conducteurs déposée sur la feuille est comprise entre 1 et 10 g/m2, en poids sec.
  8. Abrasif flexible ayant des propriétés antistatiques caractérisé par le fait qu'il a pour support la feuille selon les revendications 1 à 7.
  9. Feuille décorative caractérisée par le fait qu'elle est obtenue à partir d'une feuille selon les revendications 1 à 7.
  10. Stratifié ayant des propriétés antistatiques caractérisé par le fait qu'il comporte au moins une feuille selon les revendications 1 à 7 ou 9.
EP93907902A 1992-04-07 1993-03-29 Feuille antistatique Expired - Lifetime EP0633964B1 (fr)

Applications Claiming Priority (3)

Application Number Priority Date Filing Date Title
FR9204230A FR2689531B1 (fr) 1992-04-07 1992-04-07 Feuille antistatique.
FR9204230 1992-04-07
PCT/FR1993/000310 WO1993020280A1 (fr) 1992-04-07 1993-03-29 Feuille antistatique

Publications (2)

Publication Number Publication Date
EP0633964A1 EP0633964A1 (fr) 1995-01-18
EP0633964B1 true EP0633964B1 (fr) 1998-01-14

Family

ID=9428579

Family Applications (1)

Application Number Title Priority Date Filing Date
EP93907902A Expired - Lifetime EP0633964B1 (fr) 1992-04-07 1993-03-29 Feuille antistatique

Country Status (13)

Country Link
US (1) US5677039A (fr)
EP (1) EP0633964B1 (fr)
AT (1) ATE162250T1 (fr)
AU (1) AU661902B2 (fr)
BR (1) BR9306198A (fr)
DE (1) DE69316346T2 (fr)
DK (1) DK0633964T3 (fr)
ES (1) ES2111742T3 (fr)
FI (1) FI114651B (fr)
FR (1) FR2689531B1 (fr)
MX (1) MX9302060A (fr)
NO (1) NO302248B1 (fr)
WO (1) WO1993020280A1 (fr)

Families Citing this family (12)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
DE19511012A1 (de) * 1994-04-06 1995-10-12 Merck Patent Gmbh Oberflächenmodifiziertes, leitfähiges Pigment
DE69902516T2 (de) * 1998-02-02 2003-07-24 Int Paper Co Feuchtigkeitsabhängiger statische elektrizität zerstreuender schichtstoff
US6114079A (en) * 1998-04-01 2000-09-05 Eastman Kodak Company Electrically-conductive layer for imaging element containing composite metal-containing particles
MXPA05003356A (es) * 2002-10-03 2005-10-05 Metss Corp Superficies laminadas duras de disipacion de carga electrostatica.
DE202004002832U1 (de) * 2004-02-20 2005-06-30 Kronospan Technical Company Ltd., Engomi Kohlenstoffhaltiges Papier nebst Paneel
US20090176074A1 (en) * 2006-05-05 2009-07-09 Meadwestvaco Corporation Conductive/absorbtive sheet materials with enhanced properties
DE102008009716B4 (de) * 2008-02-19 2013-08-29 Nanogate Ag Verfahren zur Herstellung einer Elektretbeschichtung und die Verwendung der damit hergestellten Beschichtung
PL2284019T3 (pl) * 2009-06-22 2017-03-31 Polska Wytwórnia Papierów Wartościowych S.A. Papier zabezpieczony do grawerowania laserowego, dokument zabezpieczony i sposób wytwarzania dokumentów zabezpieczonych
JP5389568B2 (ja) * 2009-08-19 2014-01-15 富士フイルム株式会社 透明導電性フィルム
ES2772398T3 (es) 2011-06-21 2020-07-07 Flooring Technologies Ltd Lámina de revestimiento
WO2013018111A1 (fr) 2011-08-02 2013-02-07 C.I.M. CALCI IDRATE MARCELLINA SpA Peinture à l'eau autonettoyante, anti-smog et anti-moisissures à base de matières pulvérulentes ayant des propriétés photocatalytiques
WO2016058003A1 (fr) 2014-10-10 2016-04-14 Formica Corporation Matériaux de surfaçage multicouches décoratifs dans lesquels sont incorporés des matériaux conducteurs, surfaces solides ainsi constituées, procédés de fabrication de tels matériaux de surfaçage et leurs usages

Family Cites Families (4)

* Cited by examiner, † Cited by third party
Publication number Priority date Publication date Assignee Title
JPS5834861A (ja) * 1981-08-27 1983-03-01 Ricoh Co Ltd 導電性顔料の製造法
JPS6050813A (ja) * 1983-08-31 1985-03-20 触媒化成工業株式会社 プラスチック又は塗料配合用透光性導電性粉末素材
US5071676A (en) * 1989-08-03 1991-12-10 E. I. Du Pont De Nemours And Company Electroconductive particles and method for adjusting the isoelectric point thereof
DE3929057A1 (de) * 1989-09-01 1991-03-07 Metallgesellschaft Ag Elektrisch leitfaehiges rutilmischphasen-pigment, verfahren zu seiner herstellung sowie dessen verwendung

Also Published As

Publication number Publication date
NO943756L (no) 1994-12-01
FI944645A (fi) 1994-10-05
AU661902B2 (en) 1995-08-10
FR2689531A1 (fr) 1993-10-08
WO1993020280A1 (fr) 1993-10-14
NO302248B1 (no) 1998-02-09
FI114651B (fi) 2004-11-30
DK0633964T3 (da) 1998-09-14
FI944645A0 (fi) 1994-10-05
MX9302060A (es) 1994-07-29
ATE162250T1 (de) 1998-01-15
EP0633964A1 (fr) 1995-01-18
US5677039A (en) 1997-10-14
AU3892993A (en) 1993-11-08
DE69316346T2 (de) 1998-05-14
DE69316346D1 (de) 1998-02-19
NO943756D0 (no) 1994-10-06
FR2689531B1 (fr) 1994-12-23
BR9306198A (pt) 1998-06-23
ES2111742T3 (es) 1998-03-16

Similar Documents

Publication Publication Date Title
EP0633964B1 (fr) Feuille antistatique
US4403224A (en) Smudge-free electrosensitive recording medium and method of inhibiting smudge formation on said medium
US4606790A (en) Conductive paper and method
EP0656443A1 (fr) Feuille papetière pour stratifiés résistant à l'abrasion
US4311757A (en) Decorative metallic laminates
US5384190A (en) Conductive substrate comprising carbon black and inorganic powders
EP0739435B1 (fr) Feuille de papier impregnee comme revetement decoratif
EP0134811B1 (fr) Lamine conducteur a haute pression
EP1608811B1 (fr) Produit multicouche et sa methode de production
US4472474A (en) Electrically conductive laminate
AU651809B2 (en) Decorative sheets comprising metallized or iridescent plastic flakes
US4645717A (en) Solution for use in impregnating paper for high-pressure antistatic laminates
US4589954A (en) Fibrous sheet material for conductive high-pressure laminate
JP2886362B2 (ja) セラミック繊維紙
CN105862517A (zh) 一种电磁屏蔽及抗静电的石头纸墙纸的制备方法
US6702922B2 (en) Papers for use in decorative laminates and methods of making the same
CN102995486A (zh) 银色真空镀铝纸的制备工艺及所使用转移涂料
JP2022026010A (ja) 金属蒸着層を有する紙容器用原紙
JP2565955B2 (ja) オフ輪コート原紙の製造方法
JPS6384935A (ja) 金属調光沢表面の化粧板とその製造方法
US5804308A (en) Heat lag media
JP6783368B1 (ja) 金属加工用シート
JPH04240300A (ja) 化粧紙および化粧板
JP2816250B2 (ja) 帯電防止性化粧シートの製造方法
JPH0684066B2 (ja) 導電性を有する化粧板の製造方法

Legal Events

Date Code Title Description
PUAI Public reference made under article 153(3) epc to a published international application that has entered the european phase

Free format text: ORIGINAL CODE: 0009012

17P Request for examination filed

Effective date: 19941021

AK Designated contracting states

Kind code of ref document: A1

Designated state(s): AT BE CH DE DK ES FR GB GR IE IT LI LU NL PT SE

RAP1 Party data changed (applicant data changed or rights of an application transferred)

Owner name: ARJO WIGGINS S.A.

GRAG Despatch of communication of intention to grant

Free format text: ORIGINAL CODE: EPIDOS AGRA

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

17Q First examination report despatched

Effective date: 19970414

GRAH Despatch of communication of intention to grant a patent

Free format text: ORIGINAL CODE: EPIDOS IGRA

GRAA (expected) grant

Free format text: ORIGINAL CODE: 0009210

AK Designated contracting states

Kind code of ref document: B1

Designated state(s): AT BE CH DE DK ES FR GB GR IE IT LI LU NL PT SE

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: NL

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 19980114

Ref country code: GR

Free format text: LAPSE BECAUSE OF FAILURE TO SUBMIT A TRANSLATION OF THE DESCRIPTION OR TO PAY THE FEE WITHIN THE PRESCRIBED TIME-LIMIT

Effective date: 19980114

REF Corresponds to:

Ref document number: 162250

Country of ref document: AT

Date of ref document: 19980115

Kind code of ref document: T

REG Reference to a national code

Ref country code: CH

Ref legal event code: EP

ITF It: translation for a ep patent filed

Owner name: JACOBACCI & PERANI S.P.A.

REF Corresponds to:

Ref document number: 69316346

Country of ref document: DE

Date of ref document: 19980219

GBT Gb: translation of ep patent filed (gb section 77(6)(a)/1977)

Effective date: 19980129

RAP2 Party data changed (patent owner data changed or rights of a patent transferred)

Owner name: ARJO WIGGINS S.A.

REG Reference to a national code

Ref country code: ES

Ref legal event code: FG2A

Ref document number: 2111742

Country of ref document: ES

Kind code of ref document: T3

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LU

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19980329

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: LI

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19980331

Ref country code: CH

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 19980331

NLT2 Nl: modifications (of names), taken from the european patent patent bulletin

Owner name: ARJO WIGGINS S.A.

REG Reference to a national code

Ref country code: PT

Ref legal event code: SC4A

Free format text: AVAILABILITY OF NATIONAL TRANSLATION

Effective date: 19980304

REG Reference to a national code

Ref country code: IE

Ref legal event code: FG4D

Free format text: 78345

NLV1 Nl: lapsed or annulled due to failure to fulfill the requirements of art. 29p and 29m of the patents act
REG Reference to a national code

Ref country code: DK

Ref legal event code: T3

REG Reference to a national code

Ref country code: CH

Ref legal event code: PL

PLBE No opposition filed within time limit

Free format text: ORIGINAL CODE: 0009261

STAA Information on the status of an ep patent application or granted ep patent

Free format text: STATUS: NO OPPOSITION FILED WITHIN TIME LIMIT

26N No opposition filed
REG Reference to a national code

Ref country code: GB

Ref legal event code: IF02

REG Reference to a national code

Ref country code: FR

Ref legal event code: CJ

Ref country code: FR

Ref legal event code: CD

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: ES

Payment date: 20080319

Year of fee payment: 16

Ref country code: DK

Payment date: 20080222

Year of fee payment: 16

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: PT

Payment date: 20080225

Year of fee payment: 16

Ref country code: IT

Payment date: 20080326

Year of fee payment: 16

Ref country code: IE

Payment date: 20080225

Year of fee payment: 16

Ref country code: GB

Payment date: 20080307

Year of fee payment: 16

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: AT

Payment date: 20080220

Year of fee payment: 16

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: BE

Payment date: 20080411

Year of fee payment: 16

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: FR

Payment date: 20080327

Year of fee payment: 16

BERE Be: lapsed

Owner name: S.A. *ARJO WIGGINS

Effective date: 20090331

REG Reference to a national code

Ref country code: PT

Ref legal event code: MM4A

Free format text: LAPSE DUE TO NON-PAYMENT OF FEES

Effective date: 20090929

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: PT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090929

Ref country code: AT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090329

REG Reference to a national code

Ref country code: DK

Ref legal event code: EBP

GBPC Gb: european patent ceased through non-payment of renewal fee

Effective date: 20090329

REG Reference to a national code

Ref country code: FR

Ref legal event code: ST

Effective date: 20091130

REG Reference to a national code

Ref country code: IE

Ref legal event code: MM4A

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090330

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: BE

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090331

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: GB

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090329

Ref country code: FR

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20091123

Ref country code: DK

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090331

REG Reference to a national code

Ref country code: ES

Ref legal event code: FD2A

Effective date: 20090330

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: ES

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090330

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: IT

Free format text: LAPSE BECAUSE OF NON-PAYMENT OF DUE FEES

Effective date: 20090329

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: DE

Payment date: 20120323

Year of fee payment: 20

PGFP Annual fee paid to national office [announced via postgrant information from national office to epo]

Ref country code: SE

Payment date: 20120322

Year of fee payment: 20

REG Reference to a national code

Ref country code: DE

Ref legal event code: R071

Ref document number: 69316346

Country of ref document: DE

REG Reference to a national code

Ref country code: DE

Ref legal event code: R071

Ref document number: 69316346

Country of ref document: DE

REG Reference to a national code

Ref country code: SE

Ref legal event code: EUG

PG25 Lapsed in a contracting state [announced via postgrant information from national office to epo]

Ref country code: DE

Free format text: LAPSE BECAUSE OF EXPIRATION OF PROTECTION

Effective date: 20130403
