CN214359922U - 一种具有吊装功能的抓斗臂头 - Google Patents
一种具有吊装功能的抓斗臂头 Download PDFInfo
- Publication number
- CN214359922U CN214359922U CN202023143650.1U CN202023143650U CN214359922U CN 214359922 U CN214359922 U CN 214359922U CN 202023143650 U CN202023143650 U CN 202023143650U CN 214359922 U CN214359922 U CN 214359922U
- Authority
- CN
- China
- Prior art keywords
- arm head
- grab bucket
- hoisting
- grab
- hoist
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Active
Links
Images
Landscapes
- Load-Engaging Elements For Cranes (AREA)
Abstract
一种具有吊装功能的抓斗臂头，其特征在于：它包括抓斗臂头（1）和吊装臂头（3），所述抓斗臂头（1）的下端部通过销轴与起重或抓斗设备的中间臂连接，上端部通过销轴（2）与吊装臂头（3）相连；抓斗臂头（1）的上部设置有数量可变的导向滑轮（4）和提升滑轮（5），吊装臂头（3）上端安装有起升滑轮（6）。本实用新型主要针对抓斗施工工况进行设计，主要通过臂头滑轮和抓斗动滑轮组进行配合，可以使用一个卷扬机完成原来两个卷扬机的工作，同时节省出来的卷扬机与吊装臂头配合，可以满足吊载套管等重物的工作，可以节省一台起重机械，节约施工成本，提高施工效率。
Description
技术领域
本实用新型涉及一种安装在抓斗或起重设备上的臂头装置，特别涉及一种用于抓斗施工和起重施工需要同时进行施工工况的具有吊装功能的抓斗臂头。
背景技术
目前，液压抓斗、机械抓斗在做基础施工时，需要配备履带起重机辅助吊载套管，钢筋笼等重物；也有一些多功能的臂头，可以满足抓斗和吊载施工，但是吊载的时候，需要将抓斗卸下，更改为吊钩重新缠绕钢丝绳来满足，在抓斗施工时，又需要将吊钩拆除更换为抓斗。更换作业装置费时费力，需要场地较大。
发明内容
本实用新型的目的正是针对上述现有技术中所存在的不足之处而提供一种具有吊装功能的抓斗臂头。本实用新型通过对抓斗臂头结构的优化设计，在抓斗臂头的上部安装多个导向滑轮和吊装臂头，客户可以同时装备抓斗和吊钩，通过操作两个卷扬同时进行抓斗和吊装施工。解决了客户需要辅助吊车和更换作业装置的成本，提高施工效率。
本实用新型的目的可通过下述技术措施来实现：
本实用新型的具有吊装功能的抓斗臂头包括抓斗臂头和吊装臂头，所述抓斗臂头的下端部通过销轴与起重或抓斗设备的中间臂连接，上端部通过销轴与吊装臂头相连；抓斗臂头的上部设置有数量可变的导向滑轮和提升滑轮，吊装臂头上端安装有起升滑轮。
本实用新型中所述的抓斗臂头上安装有两个导向滑轮和两个提升滑轮，且所述提升滑轮的间距可调，能够和抓斗动滑轮组进行配合。
本实用新型的工作原理及有益效果如下：
主卷钢丝绳经过侧边上导向滑轮和抓斗臂头提升滑轮配合吊载抓斗，副卷扬钢丝绳经过中间导向滑轮和吊载臂头提升滑轮配合吊载重物。抓斗臂头的两个滑轮间距与抓斗上动滑轮直径相同，保证抓斗在工作时受力均匀，不发生扭转；同时通过抓斗动滑轮组进行倍率调整，可以使用较小的卷扬单绳拉力吊载较重的抓斗，与传统的抓斗臂头双卷扬相比节约一个卷扬。吊载臂头上有两个起升滑轮，可以在主臂带着抓斗的情况下，满足吊装重物的需求。
本实用新型主要针对抓斗施工工况进行设计，主要通过臂头滑轮和抓斗动滑轮组进行配合，可以使用一个卷扬机完成原来两个卷扬机的工作，同时节省出来的卷扬机与吊装臂头配合，可以满足吊载套管等重物的工作，可以节省一台起重机械，节约施工成本，提高施工效率。
附图说明
图1为具有吊装功能的抓斗臂头结构示意图。

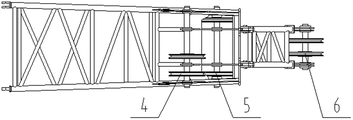

图2是图1的俯视图。
图3为起重设备增加本实用新型的抓斗臂头，同时进行抓斗和吊装施工示意图。
具体实施方式
本实用新型以下将结合实施例（附图）作进一步描述：
如图1、2所示，本实用新型的具有吊装功能的抓斗臂头包括抓斗臂头1和吊装臂头3，所述抓斗臂头1的下端部通过销轴与起重或抓斗设备的中间臂连接（参见图3），上端部通过销轴2与吊装臂头3相连；抓斗臂头1的上部安装有两个导向滑轮4和两个提升滑轮5，且所述提升滑轮5的间距可调，能够和抓斗动滑轮组进行配合；所述吊装臂头3上端安装有起升滑轮6。
更具体说，主卷钢丝绳经过侧边上导向滑轮和抓斗臂头提升滑轮配合吊载抓斗，副卷扬钢丝绳经过中间导向滑轮和吊载臂头起升滑轮6配合吊载重物。抓斗臂头的两个滑轮间距与抓斗上动滑轮直径相同，保证抓斗在工作时受力均匀，不发生扭转；同时通过抓斗动滑轮组进行倍率调整，可以使用较小的卷扬单绳拉力吊载较重的抓斗，与传统的抓斗臂头双卷扬相比节约一个卷扬。吊载臂头上有两个起升滑轮，可以在主臂带着抓斗的情况下，满足吊装重物的需求。
Claims (2)
1.一种具有吊装功能的抓斗臂头，其特征在于：它包括抓斗臂头（1）和吊装臂头（3），所述抓斗臂头（1）的下端部通过销轴与起重或抓斗设备的中间臂连接，上端部通过销轴（2）与吊装臂头（3）相连；抓斗臂头（1）的上部设置有数量可变的导向滑轮（4）和提升滑轮（5），吊装臂头（3）上端安装有起升滑轮（6）。
2.根据权利要求1所述的具有吊装功能的抓斗臂头，其特征在于：抓斗臂头（1）上安装有两个导向滑轮（4）和两个提升滑轮（5），且所述提升滑轮（5）的间距可调，能够和抓斗动滑轮组进行配合。
