本实用新型公开了一种纸箱生产用薄刀分纸机,包括底座,所述底座的顶部通过螺栓对称设置有两个支撑板,其中一个所述支撑板的一侧外壁上通过螺栓固定连接有第一电机,所述第一电机的一端通过转轴转动连接有光辊,所述底座的顶部对称设置有四个支撑杆。该纸箱生产用薄刀分纸机,通过移动式的第二侧板可以使转杆的一端开放,便于薄刀的套入,并根据所需的距离进行紧固固定,提高薄刀数量更换的便捷性,省时省力,通过轴承可以实现薄刀转动的稳定性和便捷的更换,另外,通过上下方向的送料辊,不仅实现纸板的稳定送料,还能避免纸板分切时发生位置上偏移的问题,保证分纸宽度的均匀和质量,提高分纸机的加工质量。
Description
技术领域
本实用新型涉及薄刀分纸机技术领域,具体为一种纸箱生产用薄刀分纸机。
背景技术
薄刀分纸机是瓦楞纸板生产线设备,使用薄刀(厚度仅为1mm左右)将瓦楞纸板纵向分切,同时纵向压线,适用纸板宽度为1800mm左右,分切纸板最高速度可为80m/min。
但是,现有的薄刀分纸机在工作时大多采用人工将纸板放入薄刀分纸机内,不仅费时费力,还容易造成纸板在分切时发生位置上的偏移,从而造成分纸宽度不均匀,降低分纸后的纸板质量,另外,现有的薄刀分纸机难以根据分纸后的数量便捷的调节薄刀的数量,需要反复拆卸安装,费时费力。
实用新型内容
本实用新型的目的在于提供一种纸箱生产用薄刀分纸机,以解决上述背景技术中提出现有的薄刀分纸机难以保证纸板送料的均匀稳定和难以便捷的调节薄刀数量的问题。
为实现上述目的,本实用新型提供如下技术方案:一种纸箱生产用薄刀分纸机,包括底座,所述底座的顶部通过螺栓对称设置有两个支撑板,其中一个所述支撑板的一侧外壁上通过螺栓固定连接有第一电机,所述第一电机的一端通过转轴转动连接有光辊,所述底座的顶部对称设置有四个支撑杆,四个所述支撑杆的顶端设置有顶板,所述顶板的底部中央位置处通过螺栓固定连接有气缸,所述气缸的一端通过伸缩杆连接有压板,所述压板的底部设置有第一侧板,所述第一侧板的一侧外壁上通过螺栓固定连接有第二电机,所述第二电机的一端通过转轴转动连接有转杆,所述转杆的外壁上套设有杆套,所述杆套上远离转杆的一侧外壁上设置有薄刀,且杆套的一侧外壁上靠近薄刀的一侧位置处通过螺纹旋合连接有紧固螺母,所述压板的内部嵌入有丝杠,所述丝杠的一侧外壁上通过螺纹旋合连接有第二侧板,所述第二侧板的一侧外壁上贯穿有轴承。
优选的,所述顶板的底部靠近气缸的一侧位置处通过螺栓固定连接有外杆,所述压板的顶部焊接有内杆,所述内杆与外杆滑动连接。
优选的,所述丝杠的一端设置有手轮,所述压板的底部靠近丝杠的下方位置处开设有凹槽。
优选的,所述两个所述支撑杆的一侧外壁上通过螺栓固定连接有横板,所述横板的顶部中央位置处通过螺纹旋合连接有螺杆。
优选的,所述螺杆的底端设置有升降座,所述升降座的一侧外壁上通过螺栓固定连接有第三电机,所述第三电机的一端通过转轴转动连接有送料辊。
优选的,所述横板共设置有两个,且两个横板对称设置在两个支撑杆的一侧外壁上。
与现有技术相比,本实用新型的有益效果是:该纸箱生产用薄刀分纸机,通过移动式的第二侧板可以使转杆的一端开放,便于薄刀的套入,并根据所需的距离进行紧固固定,提高薄刀数量更换的便捷性,省时省力,通过轴承可以实现薄刀转动的稳定性和便捷的更换,另外,通过上下方向的送料辊,不仅实现纸板的稳定送料,还能避免纸板分切时发生位置上偏移的问题,保证分纸宽度的均匀和质量,提高分纸机的加工质量,升降式的送料辊和薄刀可以根据纸板的厚度进行调节,从而适应不同厚度纸板的分纸加工。
附图说明
图1为本实用新型正视图;
图2为本实用新型侧视图;
图3为本实用新型压板仰视图;

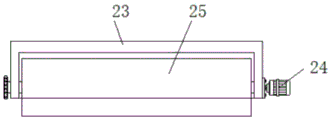

图4为本实用新型升降座内部结构示意图。
图中:1、底座;2、支撑板;3、第一电机;4、光辊;5、支撑杆;6、顶板;7、气缸;8、压板;9、外杆;10、内杆;11、第一侧板;12、第二电机;13、转杆;14、杆套;15、薄刀;16、紧固螺母;17、丝杠;18、第二侧板;19、手轮;20、轴承;21、横板;22、螺杆;23、升降座;24、第三电机;25、送料辊。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-4,本实用新型提供一种技术方案:一种纸箱生产用薄刀分纸机,包括底座1、支撑板2、第一电机3、光辊4、支撑杆5、顶板6、气缸7、压板8、外杆9、内杆10、第一侧板11、第二电机12、转杆13、杆套14、薄刀15、紧固螺母16、丝杠17、第二侧板18、手轮19、轴承20、横板21、螺杆22、升降座23、第三电机24、送料辊25,底座1的顶部通过螺栓对称设置有两个支撑板2,其中一个支撑板2的一侧外壁上通过螺栓固定连接有第一电机3,第一电机3的一端通过转轴转动连接有光辊4,底座1的顶部对称设置有四个支撑杆5,四个支撑杆5的顶端设置有顶板6,顶板6的底部中央位置处通过螺栓固定连接有气缸7,气缸7的一端通过伸缩杆连接有压板8,压板8的底部设置有第一侧板11,第一侧板11的一侧外壁上通过螺栓固定连接有第二电机12,第二电机12的一端通过转轴转动连接有转杆13,转杆13的外壁上套设有杆套14,杆套14上远离转杆13的一侧外壁上设置有薄刀15,且杆套14的一侧外壁上靠近薄刀15的一侧位置处通过螺纹旋合连接有紧固螺母16,压板8的内部嵌入有丝杠17,丝杠17的一侧外壁上通过螺纹旋合连接有第二侧板18,第二侧板18的一侧外壁上贯穿有轴承20,通过轴承20的转动性便于为转杆13的转动提供支撑。
进一步的,顶板6的底部靠近气缸7的一侧位置处通过螺栓固定连接有外杆9,压板8的顶部焊接有内杆10,内杆10与外杆9滑动连接,保证压板8升降的稳定。
进一步的,丝杠17的一端设置有手轮19,压板8的底部靠近丝杠17的下方位置处开设有凹槽,便于第二侧板18在压板8的底部滑动。
进一步的,两个支撑杆5的一侧外壁上通过螺栓固定连接有横板21,横板21的顶部中央位置处通过螺纹旋合连接有螺杆22,便于带动升降座23升降。
进一步的,螺杆22的底端设置有升降座23,升降座23的一侧外壁上通过螺栓固定连接有第三电机24,第三电机24的一端通过转轴转动连接有送料辊25,起到稳定均匀送料的作用。
进一步的,横板21共设置有两个,且两个横板21对称设置在两个支撑杆5的一侧外壁上,保证纸板均匀的受到摩擦力进行送料。
工作原理:在使用时,根据纸板的厚度调节上下方向上送料辊25之间的距离,通过螺杆22与横板21的旋合连接,转动螺杆22,螺杆22带动升降座23升降,从而调节送料辊25的高度,气缸7通过伸缩杆带动压板8升降,从而调节薄刀15的高度,实现薄刀15与光辊4之间距离的调节,适应纸板切割高度后,将纸板放置上下方向上送料辊25之间,第三电机24通过转轴带动送料辊25转动,送料辊25将纸板输送进入薄刀15与光辊4之间,第二电机12通过转轴带动转杆13转动,转杆13带动薄刀15高速转动,第一电机3通过转轴带动光辊4转动,通过薄刀15的切割将纸板分切,实现分成不同宽度的纸板,当需要将纸板分成更多份时,转动手轮19,手轮19带动丝杠17转动,通过丝杠17与第二侧板18的旋合连接,第二侧板18在压板8底部移动,轴承20脱离转杆13,将杆套14套在转杆13上,移动到相应位置后,拧紧紧固螺母16,再反向转动手轮19,第二侧板18复位至初始位置,轴承20为转杆13的转动提供支撑。
最后应当说明的是,以上内容仅用以说明本实用新型的技术方案,而非对本实用新型保护范围的限制,本领域的普通技术人员对本实用新型的技术方案进行的简单修改或者等同替换,均不脱离本实用新型技术方案的实质和范围。
Claims (6)
1.一种纸箱生产用薄刀分纸机,包括底座(1),其特征在于:所述底座(1)的顶部通过螺栓对称设置有两个支撑板(2),其中一个所述支撑板(2)的一侧外壁上通过螺栓固定连接有第一电机(3),所述第一电机(3)的一端通过转轴转动连接有光辊(4),所述底座(1)的顶部对称设置有四个支撑杆(5),四个所述支撑杆(5)的顶端设置有顶板(6),所述顶板(6)的底部中央位置处通过螺栓固定连接有气缸(7),所述气缸(7)的一端通过伸缩杆连接有压板(8),所述压板(8)的底部设置有第一侧板(11),所述第一侧板(11)的一侧外壁上通过螺栓固定连接有第二电机(12),所述第二电机(12)的一端通过转轴转动连接有转杆(13),所述转杆(13)的外壁上套设有杆套(14),所述杆套(14)上远离转杆(13)的一侧外壁上设置有薄刀(15),且杆套(14)的一侧外壁上靠近薄刀(15)的一侧位置处通过螺纹旋合连接有紧固螺母(16),所述压板(8)的内部嵌入有丝杠(17),所述丝杠(17)的一侧外壁上通过螺纹旋合连接有第二侧板(18),所述第二侧板(18)的一侧外壁上贯穿有轴承(20)。
2.根据权利要求1所述的一种纸箱生产用薄刀分纸机,其特征在于:所述顶板(6)的底部靠近气缸(7)的一侧位置处通过螺栓固定连接有外杆(9),所述压板(8)的顶部焊接有内杆(10),所述内杆(10)与外杆(9)滑动连接。
3.根据权利要求1所述的一种纸箱生产用薄刀分纸机,其特征在于:所述丝杠(17)的一端设置有手轮(19),所述压板(8)的底部靠近丝杠(17)的下方位置处开设有凹槽。
4.根据权利要求1所述的一种纸箱生产用薄刀分纸机,其特征在于:两个所述支撑杆(5)的一侧外壁上通过螺栓固定连接有横板(21),所述横板(21)的顶部中央位置处通过螺纹旋合连接有螺杆(22)。
5.根据权利要求4所述的一种纸箱生产用薄刀分纸机,其特征在于:所述螺杆(22)的底端设置有升降座(23),所述升降座(23)的一侧外壁上通过螺栓固定连接有第三电机(24),所述第三电机(24)的一端通过转轴转动连接有送料辊(25)。
6.根据权利要求4所述的一种纸箱生产用薄刀分纸机,其特征在于:所述横板(21)共设置有两个,且两个横板(21)对称设置在两个支撑杆(5)的一侧外壁上。
